BEDIENUNGSANLEITUNG PQWRHQ0FDB LG

Celsius/Fahrenheit Switching

Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf.

TYP: Kabellose Fernbedienung

■ Sicherheitshinweise ....3
■ Beschreibung der Bauteile ....4

Kabellose Fernbedienung....5

■ Bedienungsanleitung ....6

Einlegen der Batterien 6
Kabellose Fernbedienung Wartung 6
Bedienung....6
Einstellungsmodus - Adressierung der Zentralsteuerung....7

■ Montageanleitung ....7

Einstellungsmodus - Adresse der Zentralsteuerung anzeigen ....7
Einstellungsmodus - Einstellungsmodus aufrufen 8
Einstellungsmodus - Tabelle der Einstellungskennungen ....9

■ Bedienungsanleitung ....10

Kühlungsbetrieb - Normalbetrieb 10
Kühlungsbetrieb - Schnellkühlung 10
Automatikbetrieb....11
Automatischer Wechselbetrieb 12
Automatischer Wechselbetrieb - Temperatur für Moduswechsel einstellen .....13
Entfeuchtungsbetrieb....14
Heizbetrieb....15
Lüfterbetrieb....16

■ Temperatureinstellung/Raumtemperatur anzeigen 17
■ Einstellung der Luftstromrichtung....18

Einstellung der Luftstromrichtung auf/ab (Optional) 18
Einstellung der Luftstromrichtung links/rechts (Optional) 18

■ Zusatzfunktion ....19

Plasma-Luftreinigung (Optional) 19
Automatische Reinigung (Optional) 19
Intelligente Reinigung (Optional) 20
LCD-Helligkeit einstellen (Optional)....21

Umschalten zwischen Celsius und Fahrenheit 21
Elektrischer Erhitzer (Optional)......21
Einzelsteuerung der Flügelstellung (Optional)......22

■ Timer ....23

Einstellen der Uhrzeit....23
Einstellen des Sleep-Timers 23
Einschaltzeit....23
Ausschaltzeit....24
Timer-Einstellung löschen 24

Sicherheitshinweise

• Die Montage sollte nur durch erfahrene Benutzer erfolgen, z. B. durch den Servicebetrieb oder durch spezialisierte und von uns zugelassene Händler.
• Bei Störungen auf Grund einer unsachgemäßen Montage durch nicht qualifizierte Personen erlischt der Garantieanspruch.
• Zur Vermeidung unerwarteter Gefahren oder Schäden sollten die folgenden Sicherheitshinweise beachtet werden.

ACHTUNG : Bei Missachtung der erforderlichen Verfahren besteht die Gefahr von schweren Verletzungen bzw. Lebensgefahr.

▲VORSICHT : Bei Missachtung der erforderlichen Verfahren besteht die Gefahr von Verletzungen bzw. Sachschäden.
: Die Warnungen und Vorsichtshinweise weisen den Benutzer auf mögliche Gefahren hin. Lesen und beachten Sie sämtliche Hinweise genau, um Unfälle zu vermeiden.
: Zur Vermeidung von Gefahren wird auf Warnungen und Vorsichtshinweise in diesem Handbuch sowie auf dem Produkt selbst gesondert hingewiesen.

ACHTUNG

■Montage

Tauschen Sie alle Batterien der Fernbedienung gegen neue Batterien desselben Typs aus. Alte und neue Batterien bzw. unterschiedliche Batterietypen nicht gemeinsam verwenden. Es besteht Explosions- oder Brandgefahr.

Das Gerät niemals selbst auseinandernehmen, reparieren oder verändern. Ansonsten besteht die Gefahr von Bränden oder Stromschlägen.

Betrieb

Batterien nicht wieder aufladen oder auseinandernehmen. Verbrauchte Batterien niemals in offenes Feuer werfen. Sie könnten brennen oder explodieren.

Auf die Haut oder Kleidung gelangte Batterieflüssigkeit gründlich mit Wasser abspülen. Die Fernbedienung niemals mit ausgelaufenen Batterien verwenden. Die Chemikalien in den Batterien könnten zu Verbrennungen oder Gesundheitsschäden führen.

Stets nur eine Taste zurzeit drücken. Bei gleichzeitigem Drücken mehrerer Tasten erfolgt keine Reaktion.

Die Fernbedienung nicht fallen lassen oder werfen. Keinen starken Erschütterungen aussetzen und nicht darauftreten.

Die Fernbedienung nicht an feuchten Orten bzw. bei hoher Luftfeuchtigkeit verwenden.

Die Fernbedienung nicht in der Nähe von Wärmequellen oder offenem Feuer verwenden.

Die Fernbedienung keiner direkten Sonneneinstrahlung aussetzen.

Richten Sie die kabellose Fernbedienung auf den Signalempfänger des Gerätes.

Die Reichweite der Fernbedienung beträgt bis zu sieben Meter.

Zwischen Fernbedienung und Signalempfänger dürfen sich keine Gegenstände befinden.

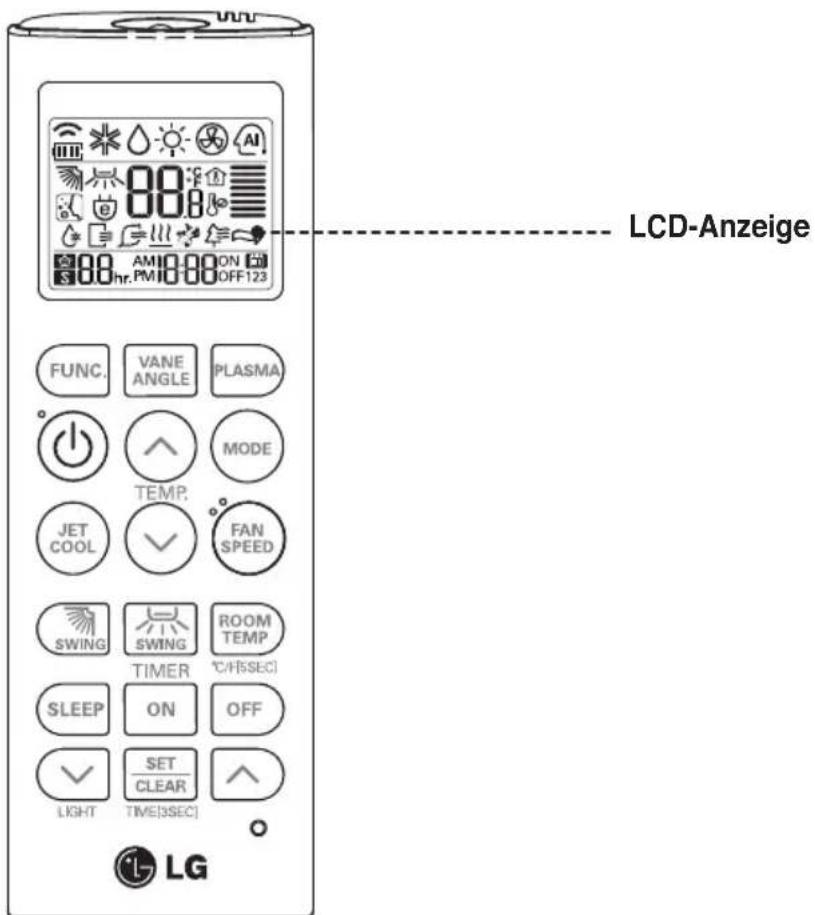

Beschreibung der Bauteile

LCD-Anzeige FUNC. VANE ANGLE PLASMA TEMP. MODE JET COOL FAN SPEED SWING SWING ROOM TEMP TIMER °C/15SEC SLEEP ON OFF LIGHT SET CLEAR LG LG

Kabellose Fernbedienung

Zubehör

Halterung (1 Stk.) Montageschrauben (2 Stk.)

Bedienungs- und Montageanleitung

Batterien Größe AAA (1,5V) (2 Stk.)

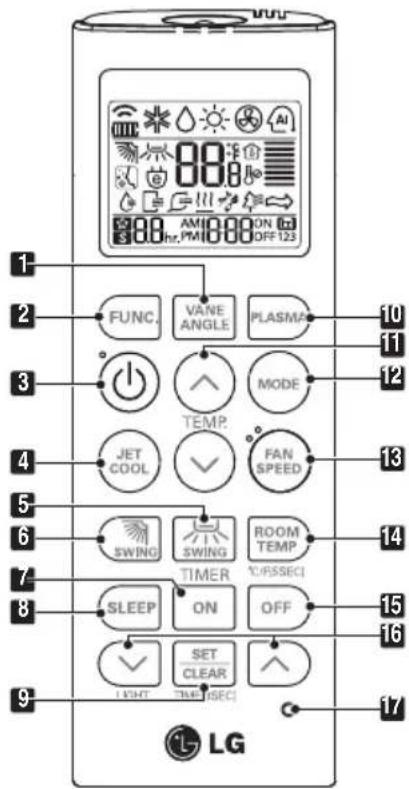

Kabellose Fernbedienung

1 2 3 4 5 6 7 8 9 L LMG FUNC. VANE ANGLE PLASMA 10 11 12 13 14 15 16 17 TEMP. MODE JET COOL FAN SPEED SWING SWING ROOM TEMP TIMER OFF SLEEP ON SET CLEAR LIGHT TIME SEC

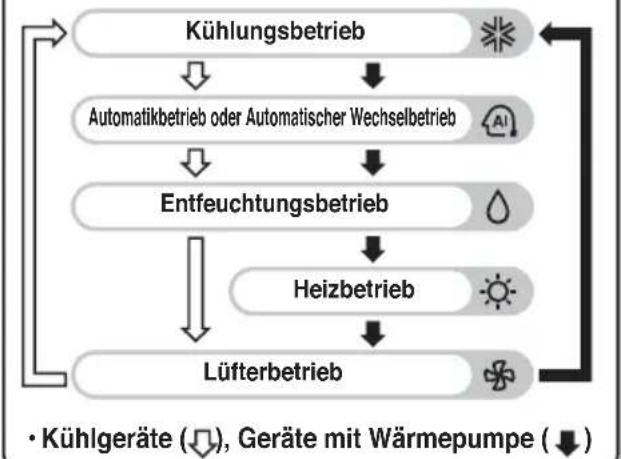

Betriebsmodus

1 Taste für FLÜGELSTELLUNG Einstellung der einzelnen Flügelstellungen.
2 FUNKTIONSWAHLTASTE Programmieren und Löschen der automatischen oder intelligenten Reinigungsfunktion, des elektrischen Erhitzers oder der Einzelsteuerung der Flügelstellung.
3 NETZSCHALTER Ein- und Ausschalten des Gerätes.
4 Taste für SCHNELLKÜHLEN Die Schnellkühlung wird mit extrem hoher Lüftergeschwindigkeit durchgeführt.
5 Tasten für LUFTSTROM LINKS/RECHTS (OPTIONAL) Einstellung der gewünschten Luftstromrichtung links/rechts (horizontal).
6 Tasten für LUFTSTROM AUF/AB Ein- und Ausschalten der Luftklappenbewegung sowie Einstellung der gewünschten Luftstromrichtung oben/unten.
7 Taste für EINSCHALTZEIT Einstellen der Uhrzeit für den Start des Gerätes.
8 Taste für SLEEP-TIMER Einstellen der Uhrzeit für den Ruhemodus des Gerätes.
9 Taste SET/CLEAR Aktivieren/deaktivieren des Timers. Einstellen der aktuellen Uhrzeit (3 Sekunden gedrückt halten).
10 PLASMA-Taste (OPTIONAL) Ein- und Ausschalten der Plasma-Reinigungsfunktion.
11 Tasten zur EINSTELLUNG DER RAUMTEMPERATUR Einstellung der Raumtemperatur.
12 BETRIEBSWAHLTASTE Auswahl des Betriebsmodus.
13 Wahltaste LÜFTERGESCHWINDIGKEIT INNENGERÄT Auswahl der Lüftergeschwindigkeit niedrig, mittel, hoch und Chaos.
14 Taste zur ANZEIGE DER RAUMTEMPERATUR Anzeige der aktuellen Raumtemperatur.
15 Taste für AUSSCHALTZEIT Einstellen der Uhrzeit für das Ausschalten des Gerätes.
16 Tasten für TIMER-EINSTELLUNG (auf/ab)/HELLIGKEIT Einstellen des Timers. Einstellen der Helligkeit. (Nicht während der Zeiteinstellung)
17 RESET-Taste Zurücksetzen der Fernbedienung.

Bedienungsanleitung

Einlegen der Batterien

1. Schieben Sie die Batterieklappe zum Öffnen in Pfeilrichtung.
2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung (+) und (-) der Batterien.
3. Setzen Sie die Batterieklappe wieder auf die Fernbedienung.

HINWEIS

1. Verwenden Sie keine Batterien unterschiedlichen Typs.
2. Falls das Gerät über einen längeren Zeitraum nicht genutzt wird, nehmen Sie die Batterien heraus.
3. Falls die Anzeige der Fernbedienung schwächer wird, tauschen Sie beide Batterien gegen neue aus.

Kabellose Fernbedienung Wartung

1. Bewahren Sie die Fernbedienung an einem leicht erreichbaren Ort auf.
2. Befestigen Sie die Halterung mit den beiliegenden Schrauben z. B. an der Wand.
3. Legen Sie die Fernbedienung in der Halterung ab.

1. Die Fernbedienung sollte keiner direkten Sonneneinstrahlung ausgesetzt werden.
2. Zur störungsfreien Übertragung sollten Signalsender- und -empfänger stets sauber gehalten werden. Reinigen Sie beide ggf. mit einem weichen Tuch.
3. Mehrere fernbedienbare Geräte im Raum sollten entfernt voneinander aufgestellt werden. Bitten Sie ggf. einen Techniker um Hilfe.

1. Der Signalempfänger befindet sich im Gerät.
2. Richten Sie die Fernbedienung auf das Gerät. Achten Sie darauf, dass sich kein Hindernis zwischen Fernbedienung und Gerät befindet.

Montageanleitung

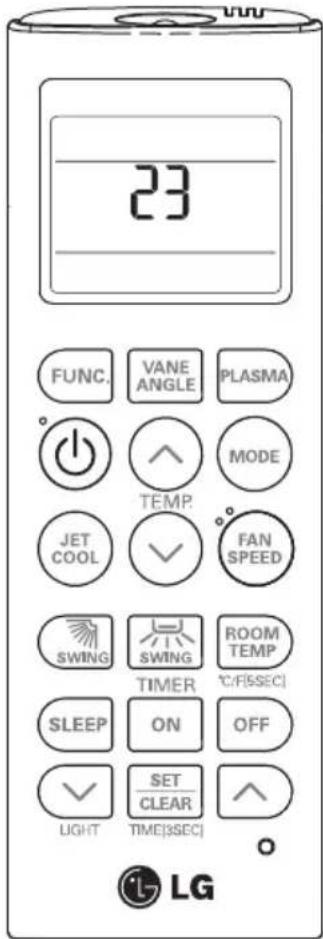

Einstellungsmodus - Adresse der Zentralsteuerung anzeigen

1 Halten Sie die Taste MODE gedrückt und betätigen Sie die RESET-Taste.

2 Stellen Sie über die Tasten zur TEMPERATUREINSTELLUNG die Innengeräte-Adresse ein.

- Einstellbereich: 00-FF

Gruppennr. TEMP. Innengerätenr.

3 Drücken Sie nach der Einstellung der Adresse einmal die Taste ON/OFF in Richtung Innengerät.

4 Das Innengerät zeigt daraufhin die eingestellte Adresse ein und die Einstellung ist somit beendet.

- Dauer und Art der Adressenanzeige können je nach Innengerätetyp variieren.

5 Setzen Sie die Fernbedienung zurück, um den allgemeinen Betriebsmodus einzustellen.

Einstellungsmodus - Adressierung der Zentralsteuerung

1 Halten Sie die Taste FUNCTION gedrückt und betätigen Sie die RESET-Taste.

RESET

88

2 Drücken Sie einmal die Taste ON/OFF in Richtung Innengerät, so dass die eingestellte Adresse im Anzeigefenster des jeweiligen Innengerätes erscheint.

- Dauer und Art der Adressenanzeige können je nach Innengerätetyp variieren.

3 Setzen Sie die Fernbedienung zurück, um den allgemeinen Betriebsmodus einzustellen.

RESET

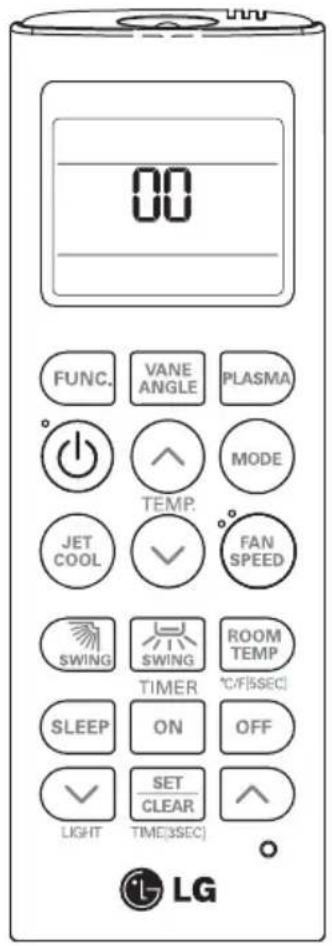

Einstellungsmodus - Einstellungsmodus aufrufen

VORSICHT

Der Einstellungsmodus dient zur detaillierten Einstellung der Funktionen der Fernbedienung. Bei unsachgemäßen Einstellungen im Einstellungsmodus besteht die Gefahr von Gerätestörungen, Verletzungen oder Sachschäden. Die Einstellungen sollten von einem ausgebildeten Monteur vorgenommen werden. Bei Einstellungen oder Änderungen, die von unqualifizierten Personen vorgenommen wurden, haftet die jeweilige Person für sämtliche Folgen. In diesem Fall erlischt ebenfalls der Garantieanspruch.

1 Halten Sie die Taste JET COOL gedrückt und betätigen Sie die RESET-Taste.

2 Stellen Sie über die Tasten zur TEMPERATUREINSTELLUNG die Funktionskennung 2 sowie die Einstellungswerte ein. (Richten Sie sich dabei nach der Tabelle der Einstellungskennungen.)

3 Drücken Sie einmal die Taste ON/OFF in Richtung Innengerät.

4 Setzen Sie die Fernbedienung zurück, um den allgemeinen Betriebsmodus einzustellen.

Richten Sie sich dabei nach der Tabelle der Einstellungskennungen auf der folgenden Seite.

Einstellungsmodus - Tabelle der Einstellungskennungen

Tabelle der Einstellungskennungen

Nr.	Funktion Funktionskennung Einstellung		LCD-Anzeige der Fernbedienung
0	Betriebsmoduserzwingen	0	0: Auf Master einstellen	00
			1: Auf Slave einstellen	01
1	Wahl derDeckenhöhe	1	1: Standard	11
			2: Niedrig	12
			3: Hoch	13
			4: Sehr hoch	14
2	Gruppensteuerung	1: Auf Slave einstellen	0: Auf Master einstellen	20
				21
			2: Master/Slave anzeigen	22
	Zusatz-Heizfunktion	2	3: Zusatzheizung aktivieren	23
			4: Zusatzheizung deaktivieren	24
			2: Status der Zusatzheizung anzeigen	25

Betriebsmodus erzwingen

Diese Funktion ist nur für PS-Modelle im nicht-automatischen Wechselbetrieb möglich..

Wahl der Deckenhöhe

Das an die Kabel-Fernbedienung angeschlossene Innengerät wird über die Kabel-Fernbedienung eingestellt.

Gruppensteuerung

Diese Funktion dient ausschließlich zur Gruppensteuerung. Diese Funktion nicht zur Steuerung von Einzelgeräten verwenden. Schalten Sie das Gerät nach der Einstellung der Gruppensteuerung aus und nach einer Minute wieder ein.

Zusatz-Heizfunktion

Diese Funktion wird nur bei Modellen mir Zusatz-Heizfunktion aktiviert.

Bedienungsanleitung

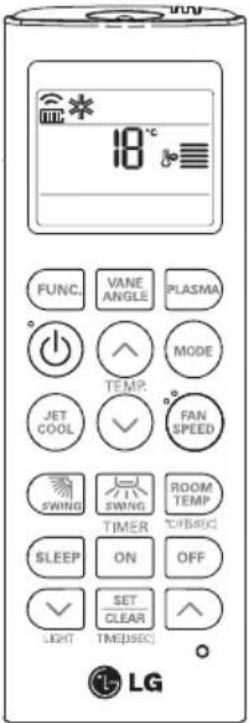

Kühlungsbetrieb - Normalbetrieb

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die Taste MODE und stellen Sie den Kühlungsbetrieb ein.

3 Stellen Sie mit den Tasten TEMP die gewünschte Temperatur ein. Drücken Sie die TASTE ZUR ÜBERPRÜFUNG DER RAUMTEMPERATUR, um die Raumtemperatur anzuzeigen. Wenn die gewünschte Temperatur höher als die Raumtemperatur eingestellt wird, wird keine Kühlungsluft erzeugt. *Einstellbarer Temperaturbereich: 18-30°C (64\~86°F)

Temperatur erhöhen TEMP. Temperatur verringern

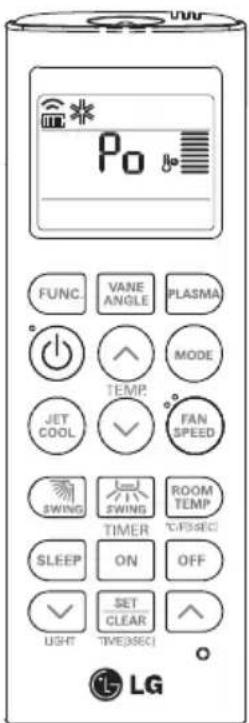

Kühlungsbetrieb - Schnellkühlung

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die Taste MODE und stellen Sie den Kühlungsbetrieb ein.

3 Drücken Sie die Taste JET COOL. Das Gerät wird daraufhin im Kühlungsbetrieb mit extrem hoher Lüftergeschwindigkeit betrieben. *An der Wand montierte Modelle können 30 Minuten lang im Schnellkühlungsbetrieb betrieben werden.

4 Drücken Sie zum Abbrechen des Schnellkühlungsbetriebs die Schnellkühl-Taste, die Lüfter-Taste oder nochmals die Taste zur Einstellung der Raumtemperatur, so dass das Gerät mit hoher Lüftergeschwindigkeit im Kühlungsbetrieb betrieben wird.

JET COOL FAN SPEED Oder Oder TEMP.

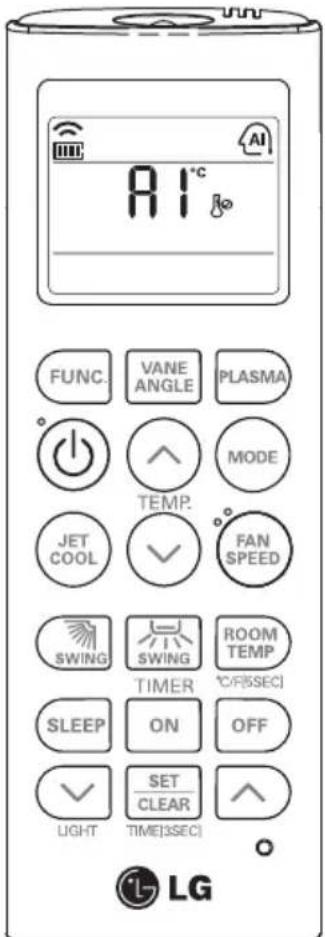

Automatikbetrieb

AI AI°C FUNC. VANE ANGLE PLASMA + 功 功 ↑ MODE TEMP. JET COOL ✓ FAN SPEED SWING SWING ROOM TEMP TIMER °C(15SEC) SLEEP ON OFF ✓ SET CLEAR LIGHT TIME(3SEC) ◯ LG

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die Taste MODE und stellen Sie den Automatikbetrieb ein.

3 Stellen Sie die gewünschte Temperatur ein.

Temperatur und Lüftergeschwindigkeit werden von der elektronischen Steuerung je nach herrschender Raumtemperatur eingestellt. Falls Ihnen zu warm oder kalt ist, drücken Sie die Tasten zur TEMPERATUREINSTELLUNG für kühlere oder wärmere Luft. Die Lüftergeschwindigkeit des Innengerätes kann nicht umgeschaltet werden. Sie wird direkt im Automatikbetrieb eingestellt.

Temperatur erhöhen TEMP. Temperatur verringern

2°C

Sie können die gewünschte Temperatur sowie die Lüftergeschwindigkeit des Innengerätes einstellen.

Einstellbarer Temperaturbereich : 18\~30°C(64\~86°F)

Im Automatikbetrieb

- Falls die gewählte Betriebsart für Sie nicht angenehm ist, wechseln Sie manuell in eine andere Betriebsart. Das System schaltet nicht automatisch vom Kühlungsbetrieb in den Heizbetrieb oder umgekehrt. Betriebsart und gewünschte Temperatur müssen in diesem Fall neu eingestellt werden.

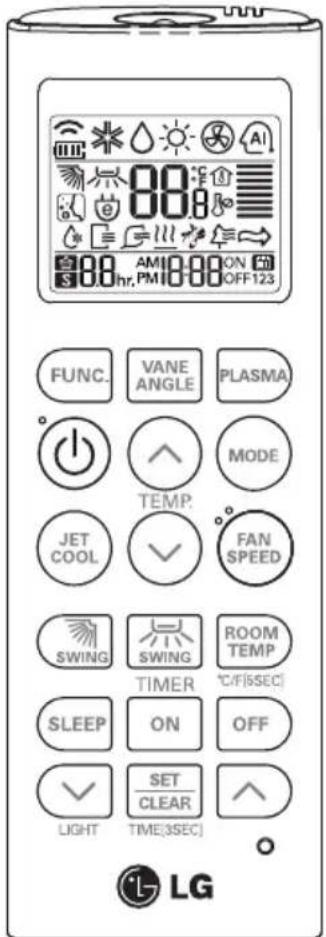

Automatischer Wechselbetrieb

Diese Funktion ist nur bei bestimmten Geräten verfügbar.

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die Taste MODE und stellen Sie den automatischen Wechselbetrieb ein.

3 Stellen Sie die gewünschte Raumtemperatur ein. *Einstellbarer Temperaturbereich im automatischen Wechselbetrieb : 18\~30°C (64\~86°F)

Temperatur erhöhen TEMP. Temperatur verringern

4 Dient zur Auswahl der Lüftergeschwindigkeit in vier Stufen: Niedrig, Mittel, Hoch und Chaos. Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

Im automatischen Wechselbetrieb

Das Klimagerät wechselt den Betriebsmodus automatisch, um die Raumtemperatur zu halten. Bei Abweichungen der Raumtemperatur von mehr als ±2^ (4°F) von der eingestellten Temperatur hält das Klimagerät die Raumtemperatur im automatischen Wechselbetrieb im Bereich ±2^ (4°F) der eingestellten Temperatur.

Automatischer Wechselbetrieb - Temperatur für Moduswechsel einstellen

Diese Funktion dient zur Einstellung des Betriebsmodus im automatischen Wechselbetrieb.

1 Drücken Sie im automatischen Wechselbetrieb die Taste FUNCTION, um die Temperatur für den Moduswechsel einzustellen.

2 Stellen Sie mit den Tasten zur TEMPERATUREINSTELLUNG die gewünschte Temperatur für den Moduswechsel ein. (Die Standardeinstellung lautet 2°C (4°F).)

Temperatur erhöhen

Temperatur verringern

*Moduswechsel-Temperatur Bereich: 1-7°C (2\~14°F)

Bei der Temperatur für den Moduswechsel handelt es sich um den Temperaturunterschied beim Wechsel vom Kühlungsbetrieb in den Heizbetrieb bzw. vom Heizbetrieb in den Kühlungsbetrieb.

Beispiel: Bei einer eingestellten Temperatur von 25°C (76°F) und einer Raumtemperatur von 20°C (68°F) wird der Betriebsmodus Heizen eingestellt. Wenn die Temperatur für den Moduswechsel auf 2°C (4°F) eingestellt wird, startet das Gerät bei einer Raumtemperatur bis zu 27°C (25°C + 2°C) (80°F (76°F + 4°F)), den Kühlungsbetrieb.

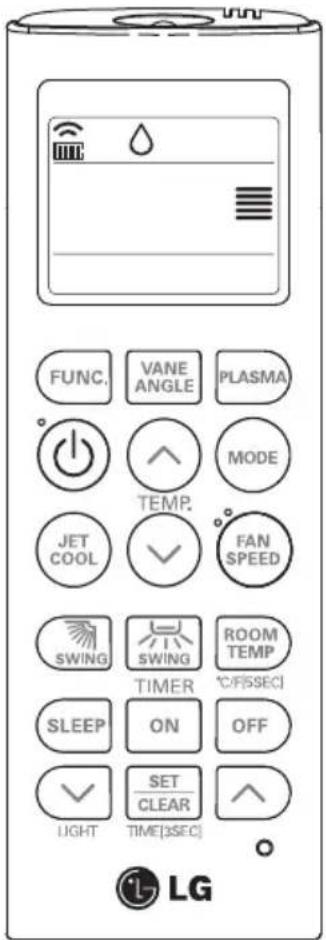

Entfeuchtungsbetrieb

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die Taste MODE und stellen Sie den Entfeuchtungsbetrieb ein.

3 Stellen Sie die Lüftergeschwindigkeit ein. Dient zur Auswahl der Lüftergeschwindigkeit in vier Stufen: Niedrig, Mittel, Hoch und Chaos. Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

Im Entfeuchtungsbetrieb

• Bei Auswahl des Entfeuchtungsbetriebs über die Betriebswahltaste wird die Entfeuchtungsfunktion des Innengerätes gestartet, bei der die Raumtemperatur und die Luftmenge für eine optimale Entfeuchtung je nach ermittelter Raumtemperatur automatisch eingestellt werden. In diesem Fall wird die aktuelle Temperatur weder auf der Fernbedienung angezeigt, noch kann die Temperatur verändert werden.
• Während der Funktion Gesunde Entfeuchtung wird die Luftstrommenge nach einem Optimierungsalgorithmus automatisch eingestellt, wobei die aktuelle Raumtemperatur berücksichtigt wird. Dadurch wird ein gesundes und angenehmes Raumklima erzeugt, selbst in Zeiten hoher Luftfeuchtigkeit.

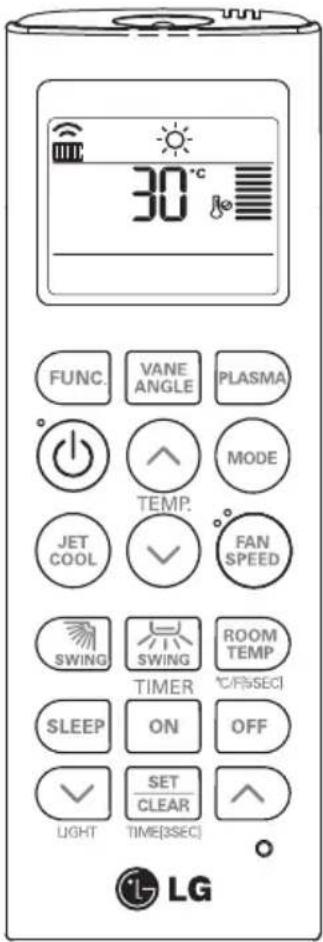

Heizbetrieb

Diese Funktion ist nur für WP-Modelle möglich.

30°C FUNC. VANE ANGLE PLASMA + 功 功 + TEMP. MODE JET COOL ✓ FAN SPEED SWING SWING ROOM TEMP TIMER °C/°SSEC) SLEEP ON OFF ✓ SET CLEAR LIGHT TIME[3SEC] LG

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die Taste MODE und stellen Sie den Heizbetrieb ein.

3 Stellen Sie mit den Tasten TEMP die gewünschte Temperatur ein. Drücken Sie die TASTE ZUR ÜBERPRÜFUNG DER RAUMTEMPERATUR, um die Raumtemperatur anzuzeigen. Wenn die gewünschte Temperatur niedriger als die Raumtemperatur eingestellt wird, wird keine Heizluft erzeugt.

Temperatur erhöhen TEMP. Temperatur verringern

*Einstellbarer Temperaturbereich im Heizbetrieb : 16-30°C (60°F\~86°F)

4 Stellen Sie die Lüftergeschwindigkeit neu ein. Die Lüftergeschwindigkeit kann in vier Schritten eingestellt werden: niedrig, mittel, hoch oder Chaos. Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

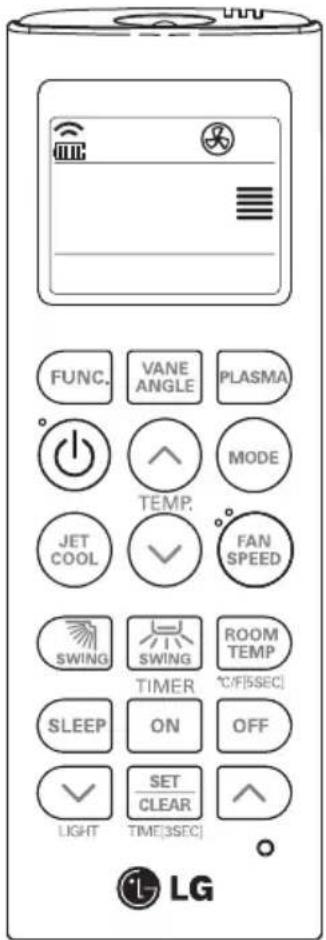

Lüfterbetrieb

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

Drücken Sie die Taste MODE und stellen Sie den Lüfterbetrieb ein.

3 Stellen Sie die Lüftergeschwindigkeit neu ein. Die Lüftergeschwindigkeit kann in vier Schritten eingestellt werden: niedrig, mittel, hoch oder Chaos. Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

Natürlicher Luftzug nach der Chaos-Logik

- Für ein erfrischenderes Gefühl als bei einer einzigen Lüftergeschwindigkeit drücken Sie den Wahlschalter für die Lüftergeschwindigkeit des Innengerätes und stellen Sie den Chaos-Modus ein. In dieser Betriebsart wird ein Luftzug erzeugt, der einer natürlichen Brise ähnlich ist, indem die Lüftergeschwindigkeit nach der Chaos-Logik automatisch verändert wird.

Im Lüfterbetrieb

- Der Außenkompressor arbeitet nicht. Wählen Sie eine Funktion, bei der die Raumluft umgewälzt wird, da hierbei die Luft mit einem geringeren Temperaturunterschied als die Raumluft ausgeschieden wird.

Temperatureinstellung/Raumtemperatur anzeigen

Die gewünschte Temperatur kann auf einfache Weise eingestellt werden. - Drücken Sie die Tasten zur Einstellung der gewünschten Temperatur

: Temperatur pro Tastendruck um einen Wert erhöhen

: Temperatur pro Tastendruck um einen Wert verringern

Raumtemperatur: Anzeige der aktuellen Raumtemperatur Eingestellte Temperatur: Anzeige der vom Benutzer eingestellten Temperatur

Der Kühlungsbetrieb ist nicht möglich, wenn die gewünschte Temperatur höher als die Raumtemperatur eingestellt wird. Bitte stellen Sie die gewünschte Temperatur geringer ein.

Der Heizbetrieb ist nicht möglich, wenn die gewünschte Temperatur geringer als die Raumtemperatur eingestellt wird. Bitte stellen Sie die gewünschte Temperatur höher ein.

Bei jedem Drücken der Taste zur Anzeige der RAUMTEMPERATUR wird diese fünf Sekunden lang angezeigt.

Nach fünf Sekunden wird wieder die gewünschte Temperatur angezeigt. Je nach Standort der Fernbedienung kann sich die tatsächliche Raumtemperatur vom angezeigten Wert unterscheiden.

Halten Sie die Taste für die RAUMTEMPERATUR fünf Sekunden lang gedrückt, um die Maßeinheit für die Temperaturanzeige von Celsius nach Fahrenheit bzw. von Fahrenheit nach Celsius zu ändern.

Einstellung der Luftstromrichtung

Einstellung der Luftstromrichtung auf/ab (Optional)

Der vertikale Luftstrom (nach oben/nach unten) kann über die Fernbedienung angepasst werden.

1. Drücken Sie den Netzschalter, um das Gerät einzuschalten.
2. Drücken Sie die Tasten für den LUFTSTROM AUF/AB, um die Luftklappen nach oben/unten zu bewegen. Drücken Sie nochmals die Tasten für den LUFTSTROM AUF/AB, um die vertikale Luftklappe für die gewünschte Luftstromrichtung einzustellen.

HINWEIS

• Über die LUFTSTROMTASTEN AUF/AB wird die horizontale Luftstromrichtung automatisch nach einem Auto-Schwingen-Algorithmus angepasst, um die Raumluft gleichmäßig zu verteilen und gleichzeitig eine angenehme, natürliche Luftzirkulation zu erzeugen.
• Die Luftstromrichtung nach oben und nach unten darf nur über die Fernbedienung geändert werden. Durch das Verschieben der vertikalen Luftklappen mit der Hand könnte den Mechanismus beschädigt werden.
• Beim Ausschalten des Gerätes werden diese Luftklappen zum Verdecken der Luftstromöffnungen geschlossen.

Einstellung der Luftstromrichtung links/rechts (Optional)

Der horizontale Luftstrom (nach links/nach rechts) kann über die Fernbedienung angepasst werden.

1. Drücken Sie den Netzschalter, um das Gerät einzuschalten.
2. Drücken Sie die Tasten für den LUFTSTROM LINKS/RECHTS, um die Luftklappen nach links/rechts zu bewegen. Drücken Sie nochmals die Tasten für den LUFTSTROM LINKS/RECHTS, um die horizontale Luftklappe für die gewünschte Luftstromrichtung einzustellen.

* Die Luftstrom-Funktion auf/ab und links/rechts wird auf der Fernbedienung nicht angezeigt.

Zusatzfunktion

Plasma-Luftreinigung (Optional)

18°C

1 Betätigen Sie den Netzschalter. Das Gerät gibt daraufhin einen Signalton aus.

2 Drücken Sie die PLASMA-Taste. Die Plasma-Luftreinigung wird beim Drücken dieser Taste gestartet und bei erneutem Drücken angehalten.

Nur PLASMA-Luftreinigung

Drücken Sie die PLASMA-Taste, um die Plasma-Luftreinigung zu starten.

• Die Plasmafilter-Technologie wurde von LG entwickelt, um die einströmende Luft durch Erzeugung eines Plasmas aus Elektronen mit hoher Ladung von mikroskopisch kleinen Verunreinigungen zu befreien. Das Plasma beseitigt die Verunreinigungen vollständig und sorgt so für eine saubere und hygienische Raumluft.
- Bei funktionsfähigem Plasmafilter kann diese Funktion in jeder Betriebsart und bei beliebiger Lüftergeschwindigkeit genutzt werden.

Automatische Reinigung (Optional)

Diese Funktion kann nur bei ausgeschaltetem Gerät genutzt werden.

1 Drücken Sie einmal die FUNKTIONSWAHLTASTE. Daraufhin blinkt das Symbol für die automatische Reinigung.

2 Drücken Sie die Taste SET/CLEAR, um die Automatische Reinigung durchzuführen bzw. abzubrechen.

Bei aktivierter Automatik-Reinigung dreht sich der Lüfter des Innengerätes bei jedem Ausschalten des Gerätes ohne Kühlung oder Entfeuchtung der Raumluft ca. 30 Minuten lang weiter.

Die Luftklappe wird dabei geschlossen.

Hierbei wird überschüssige Feuchtigkeit beseitigt und das Gerät wird gereinigt.

Intelligente Reinigung (Optional)

Die intelligente Reinigungsfunktion kann manuell oder automatisch durchgeführt werden.

Automatischer intelligenter Reinigungsbetrieb

Sobald die erreichte Betriebszeit des Gerätes 30 Stunden erreicht, wird die intelligente Reinigung während einer Betriebspause des Gerätes gestartet.

1. Drücken Sie zwei Mal die FUNKTIONSWAHLTASTE. Daraufhin blinkt das Symbol für die intelligente Reinigung.
2. Drücken Sie die Taste SET/CLEAR, um die intelligente Reinigung durchzuführen bzw. abzubrechen. Diese Funktion kann bei ein- oder ausgeschaltetem Gerät gestartet werden.

Manueller intelligenter Reinigungsbetrieb

1. Drücken Sie bei angehaltenem Gerät die Taste FUNCTION, um den intelligenten Reinigungsbetrieb auszuwählen. Sobald das Anzeigesymbol für den intelligenten Reinigungsbetrieb blinkt, drücken Sie die Taste SET/CLEAR.
2. Um den manuellen intelligenten Reinigungsbetrieb anzuhalten, drücken Sie die Taste FUNCTION, wählen Sie den intelligenten Reinigungsbetrieb und drücken Sie auf SET/CLEAR.

Die Bürste beseitigt automatisch Verunreinigungen am Filter durch Hin- und Herbewegen des Luftfilters nach links und rechts.

Die Verunreinigungen werden abgesaugt und im Staubbehälter gesammelt.

Die Arbeitsweise der intelligenten Reinigung kann je nach Produktmodell variieren.

LCD-Helligkeit einstellen (Optional)

Drücken Sie die Taste LCD LUMINOSITY.

Eine zu helle Anzeige kann auf diese Weise auf eine angenehme Helligkeit eingestellt werden.

Umschalten zwischen Celsius und Fahrenheit

Drücken Sie die UMSCHALTTASTE °C/°F, um zwischen Celsius und Fahrenheit umzuschalten.

Bei jedem Drücken der Tasten zur TEMPERATUREINSTELLUNG bei eingestellter Fahrenheit-Anzeige wird die Temperatur um 2°F erhöht/verringert.

Elektrischer Erhitzer (Optional)

Die Heizfunktion kann nur im Heizbetrieb ausgewählt werden.

1 Drücken Sie drei Mal die FUNKTIONSWAHLTASTE. Daraufhin blinkt das Symbol für den elektrischen Erhitzer.

2 Drücken Sie die Taste SET/CLEAR, um den elektrischen Erhitzer zu programmieren bzw. zu löschen.

• Im Heizbetrieb wird das Symbol für das Innengerät angezeigt, die Zusatzheizung wird automatisch eingeschaltet, das Symbol für die Zusatzheizung erscheint jedoch nicht in der Anzeige der kabellosen Fernbedienung.
• Diese Funktion ist für Konsolengeräte im Bodenheizungsbetrieb verfügbar.

Einzelsteuerung der Flügelstellung (Optional)

Mit Hilfe dieser Funktion können die vier Flügelstellungen bei Vierwege-Decken-Kassettenmodellen einzeln eingestellt werden.

1 Drücken Sie drei Mal die FUNKTIONSWAHLTASTE. (Vier Mal während des Heizbetriebs)

Daraufhin blinkt das Symbol für die Einzelsteuerung der Flügelstellung.

- Drücken Sie nun die Taste SET/CLEAR, um alle Flügel in die Normalstellung zu versetzen.

2 Drücken Sie zum Einstellen der einzelnen Flügelstellungen die Richtungstasten Auf/Ab/Links/Rechts.

• Bei jedem Drücken einer Taste werden die entsprechende Flügelstellung und der Einstellwert angezeigt.
• Beim Drücken der Richtungstaste Auf erscheint die rechts abgebildete Anzeige und die Flügelstellung kann von 1 bis 6 vorgenommen werden.

3 Drücken Sie die Taste SET/CLEAR, um die Einzelsteuerung der Flügelstellung zu beenden.

• Die Tasten Auf/Ab/Links/Rechts der kabellosen Fernbedienung und die tatsächlichen Luftauslassrichtungen können voneinander abweichen.
- Beobachten Sie die Flügelstellung und stellen Sie die gewünschte Luftstromrichtung ein.
- Bei der Einzel-Flügelsteuerung handelt es sich um eine Zusatzfunktion, die bei bestimmten Modellen nicht verfügbar ist.

Timer

Einstellen der Uhrzeit

1. Halten Sie die Taste SET/CLEAN drei Sekunden lang gedrückt.
2. Drücken Sie mehrmals die Tasten TIME SETTING, bis die gewünschte Uhrzeit eingestellt ist.(Beim Gedrückthalten der jeweiligen Taste ändert sich der Wert schnell in Schritten zu 10 Minuten.)
3. Drücken Sie die Taste SET/CLEAR.

HINWEIS

Prüfen Sie auch die Einstellung A.M. (vormittags) oder P.M. (nachmittags).

Einstellen des Sleep-Timers

1. Drücken Sie die Taste TIMER, um den Timer ein- bzw. auszuschalten.
2. Drücken Sie mehrmals die Tasten TIME SETTING, bis die gewünschte Uhrzeit eingestellt ist. (Bis zu 7 Stunden im Voraus.)
3. Drücken Sie die Taste SET/CLEAR.

Sleep-Timer

Einschaltzeit

1. Drücken Sie die Taste ON, um den Timer ein- bzw. auszuschalten.
2. Drücken Sie mehrmals die Tasten TIME SETTING, bis die gewünschte Uhrzeit eingestellt ist.
3. Drücken Sie die Taste SET/CLEAR.

Timer EIN

Ausschaltzeit

1. Drücken Sie die Taste OFF, um den Timer ein- bzw. auszuschalten.

Timer AUS

1. Drücken Sie mehrmals die Tasten TIME SETTING, bis die gewünschte Uhrzeit eingestellt ist.

1. Drücken Sie die Taste SET/CLEAR.

Timer-Einstellung löschen

• Um sämtliche Timer-Einstellungen zu löschen, drücken Sie die Taste CLEAR ALL.
• Um eine einzelne Timer-Einstellung zu löschen, drücken Sie die Taste für den jeweiligen Timer. So können Sie den Sleep-Timer wie gewünscht ein- und ausschalten.

Richten Sie nun die Fernbedienung auf den Signalempfänger und drücken Sie die Taste SET/CLEAR.

(Die Timer-Anzeige am Klimagerät sowie die Anzeige werden ausgeblendet.)

MANUAL DE
