MANUALE UTENTE PQWRHQ0FDB LG

MANUALE DELL'UTILIZZATORE E DI INSTALLAZIONE

CONDIZIONATORE D'ARIA

Leggere attentamente questo manuale e conservarlo per riferimento futuro.

TIPO : Telecomando wireless

Modelli : PQWRCQOFDB PQWRHQOFDB

INDICE

■ Precazione Di Sicurezza....3
■ Descrizione delle parti....4

Telecomando wireless ....5

■ Istruzione di utilizzo....6

Inserimento delle batterie ....6
Manutenzione del telecomando senza fili....6
Metodo di utilizzo....6
Impostazioni per Installatore - Indirizzo di Impostazione di Comando Centrale ......7

■ Istruzioni di installazione ....7

Impostazione per Installatore - Controllare Indirizzo del Comando centrale ....7
Impostazioni per Installatore - Come inserire il modo di impostazione installatore .....8
Impostazioni per Installatore - Tabella Codici di Impostazione per Installatore......9

■ Istruzioni per il proprietario ....10

Modo di raffreddamento - Utilizzo Standard 10
Modo di Raffreddamento - Raffreddamento Elevato ....10
Modalità di funzionamento automatico ....11
Modo di commutazione automatica 12
Modo di Commutazione Automatica - Impostazioni di Modo Modifica Temperatura....13
Modalità deumidificazione ....14
Modo di riscaldamento....15
Modalità di uso ventilatore 16

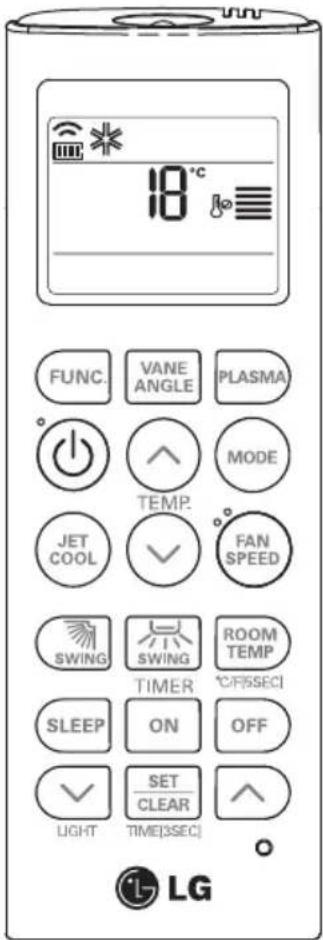

■ Impostazioni di temperatura / controllo temperatura ambiente ....17
■ Impostazione flusso aria....18

Controllo direzione flusso aria alto/basso (Opzionale) 18
Controllo direzione flusso aria sinistro/destro (Opzionale) 18

■ Funzione secondaria ....19

Purificazione con plasma (Opzionale) 19
Pulizia automatica (Opzionale) 19
Pulizia avanzata (Opzionale) 20
Controllo luminosità LCD (Opzionale) 21
Commutazione Celsius/Fahrenheit....21
Riscaldatore elettrico (Opzionale)....21
Controllo individuale angolo palette (Opzionale) 22

■ Timer....23

Impostazione dell'ora corrente....23
Impostazione timer di fase attesa (sleep) 23
Impostazione timer acceso (On)......23
Impostazione timer spento (Off) 24
Per annullare l'impostazione del timer....24

Precazione Di Sicurezza

• L'installazione richiede personale esperto e l'apparecchio dovrebbe essere installato dal centro di assistenza o da altri negozi specializzati nell'installazione certificati dalla nostra società.
• Per tutti i problemi che derivino dopo l'installazione da una persona che non abbia le qualifiche adatte, la nostra società non fornirà alcun servizio gratuito.
• Le seguenti precauzioni di sicurezza sono fornite per evitare pericoli o perdite insospettate.

AVVERTENZA : Se l'utente non segue le operazioni obbligatorie, si può provocare un ferimento o la morte.

CAUTELA : Se l'utente non segue le operazioni obbligatorie, si può provocare un ferimento o danni alla proprietà.

: L'avvertenza o la cautela servono per richiamare l'attenzione dell'utente sul possibile pericolo. Leggere e seguire le istruzioni per evitare un incidente di sicurezza.
: L'avvertenza o la cautela sono indicate in questa guida e sul prodotto stesso per proteggere gli utenti dal pericolo.

AVVERTENZA

■Installazione

Sostituire sempre tutte le batterie del telecomando con batterie nuove dello stesso tipo. Non mescolare batterie nuove e usate o batterie di tipo diverso. Esiste in rischio di incendi o danno per l'unità.

Non smontare, riparare o modificare il prodotto a propria discrezione per evitare incendio o scossa elettrica.

Utilizzo

Non ricaricare o smontare le batterie. Non gettare le batterie nel fuoco. Possono provocare fiammate o esplodere.

In caso di contatto del liquido delle batterie con la pelle o gli indumenti, lavare accuratamente con acqua pulita. Non utilizzare il telecomando se le batterie presentano delle perdite. Le sostanze chimiche delle batterie potrebbero causare scottature o altri rischi per la salute.

Premere il pulsante una volta. Si potrebbe annullare il funzionamento se sono premuti diversi tasti.

Non far cadere o lanciare il telecomando. Non urtare con forza il prodotto o non mettere i piedi su esso.

Non usare questo prodotto in luoghi umidi e bagnati.

Non usare questo prodotto in condizioni di riscaldamento e di incendio.

Non installare il telecomando in una posizione esposta alla luce solare diretta.

Puntare il ricevitore di segnali sul telecomando wireless per far funzionare l'apparecchio.

Il segnale del telecomando può essere ricevuto ad una distanza fino a 7 metri.

Accertare che non siano presenti ostruzioni fra il telecomando e il ricevitore di segnali.

Descrizione delle parti

Supporto (1EA) Viti di fissaggio (2EA) Manuale dell'utente / Installazione

Batterie AAA (1,5V) (2EA)

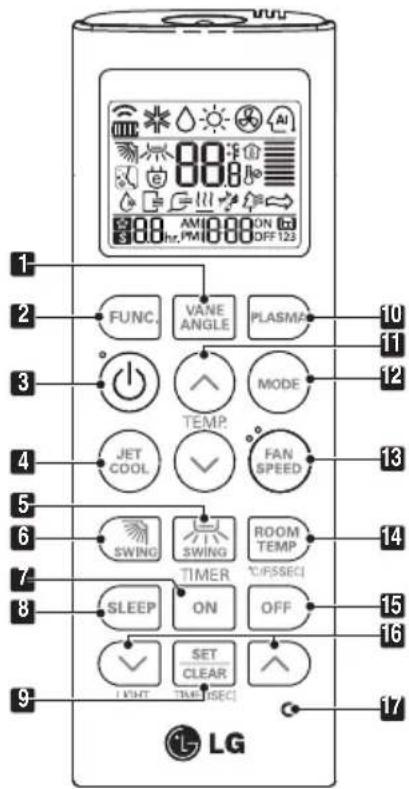

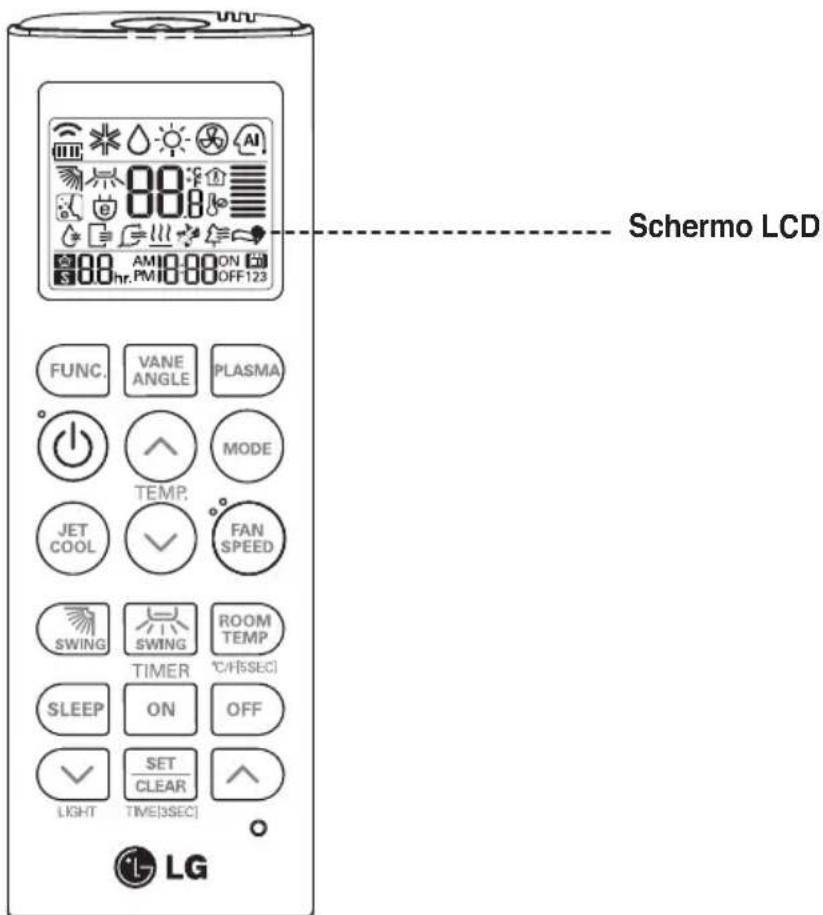

Telecomando wireless

1 2 3 4 5 6 7 8 9 L GEN FUNC. VANE ANGLE PLASMA 10 11 12 13 14 15 16 17 TEMP. JET COOL. SWING. ON SET CLEAR TIME OFF ROOM TEMP. TIMER FAN SPEED OFF ON TIME SEC

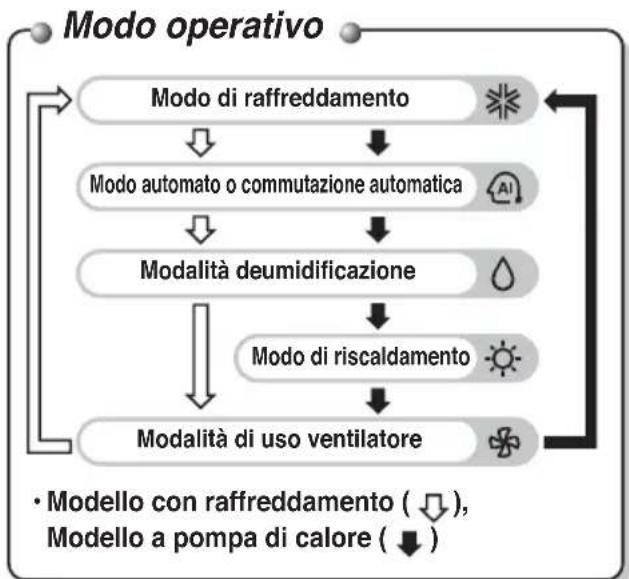


1 Pulsante ANGOLO PALETTE Usato per impostare l'angolo delle palette.
2 Pulsante IMPOSTAZIONE FUNZIONE Usato per impostare o calcellare pulizia automatica, pulizia precisa, comando riscaldatore elettrico o angolo individuale delle palette.
3 Pulsante ON/OFF Usato per accendere e spegnere l'unità.
4 Pulsante RAFFREDDAMENTO RAPIDO Il raffreddamento rapido funziona con velocità di ventilatore molto elevate.
5 Pulsante SINISTRO/DESTRO FLUSSO ARIA (OPZIONALE) Usato per impostare la direzione di flusso aria sinistra/destra (orizzontale) desiderata.
6 Pulsante FLUSSO ARIA ALTO/BASSO Usato per arrestare o avviare il movimento della bocchetta e impostare la direzione del flusso d'aria alto/basso desiderato.
7 Pulsante TIMER INSERITO Usato per impostare funzionamento di avviamento.
8 Pulsante per TIMER IN ATTESA Usato per impostare l'attesa per il funzionamento.
9 Pulsante AZZERA/CANCELLA Usato per impostare / annullare il timer. Usato per impostare l'ora attuale (se essa si immette per 3 s)
10 Pulsante per PLASMA (OPZIONALE) Usato per avviare o fermare la funzione di purificazione al plasma.
11 Pulsante D'IMPOSTAZIONE DELLA TEMPERATURA AMBIENTE Usato per selezionare la temperatura ambiente.
12 Pulsante SELEZIONE MODO FUNZIONAMENTO Usato per selezionare il modo di funzionamento.
13 Pulsante SELEZIONE VELOCITÀ VENTOLA UNITÀ INTERNA Usato per selezionare la velocità del ventilatore in Quattro fasi: lento, medio, alto e caos.
14 Pulsante di CONTROLLO TEMPERATURA AMBIENTE Usato per controllare la temperatura ambiente.
15 Pulsante SPEGNIMENTO TIMER Usato per impostare l'ora di arresto di funzionamento.
16 Pulsante IMPOSTAZIONE TIMER (alto/basso) / SPIA Usato per impostare il timer. Usato per regolare la luminosità. (Se non si usa il modo di regolazione dell'ora)
17 Pulsante di RESET Usato per resettare il telecomando.

Istruzione di utilizzo

Inserimento delle batterie

1. Rimuovere il coperchio delle batterie estraendolo nella direzione della freccia.
2. Inserire batterie nuove facendo attenzione alla corretta installazione dei poli (+) e (-).
3. Reinserire il coperchio facendolo scorrere in posizione.

NOTA

1. Utilizzare/sostituire entrambe le batterie con batterie dello stesso tipo.
2. Se il sistema non deve essere utilizzato per un periodo di tempo prolungato, rimuovere le batterie per aumentarne la loro durata.
3. Se il display del telecomando inizia ad affievolirsi, sostituire entrambe le batterie.

Manutenzione del telecomando senza fili

1. Scegliere un posto adatto per sicurezza e facilità di intervento.
2. Fissare saldamente il sostegno al muro con le viti fornite.
3. Far scorrere il telecomando nel supporto.

1. Il telecomando non deve essere esposto alla luce diretta del sole.
2. La traiettoria tra telecomando e ricevitore di segnali deve essere libera per garantire una corretta comunicazione. Utilizzare un panno soffice per la pulizia di entrambi.
3. In caso di altre apparecchiature comandate con telecomando, cambiarne la posizione o consultare un tecnico dell'assistenza.

Metodo di utilizzo

1. Il ricevitore del segnale si trova dentro l'unità.
2. Puntare il telecomando verso l'unità da comandare. Non devono esservi ostacoli tra essi.

Istruzioni di installazione

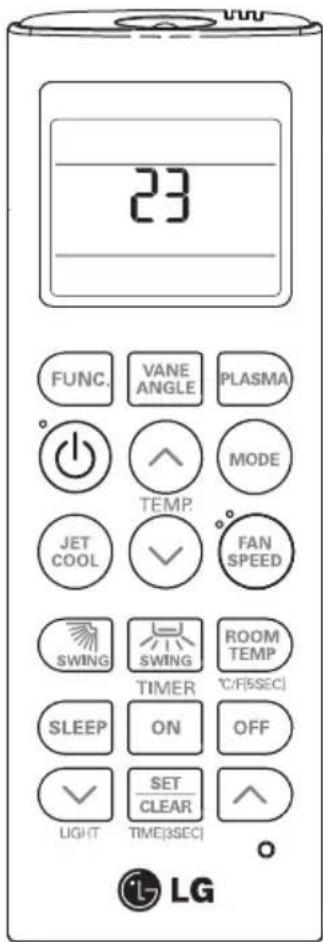

Impostazione per Installatore - Controllare Indirizzo del Comando centrale

1 Con il pulsante MODO premuto, premere il pulsante RESET.

2 Usando il pulsante di IMPOSTAZIONE DI TEMPERATURA, regolare l'indirizzo dell'unità interna. - Campo di impostazione : 00 \~ FF

N° gruppo TEMP. N° unità interna 23

3 Dopo l'impostazione dell'indirizzo, premere pulsante ON/OFF verso il tempo dell'unita interna 1.

4 L'unità interna indicherà l'indirizzo impostato per completare l'impostazione di indirizzo. - Il tempo e metodo di visualizzazione dell'indirizzo possono essere diversi dal tipo dell'unità interna.

5 Impostare il telecomando per usare il modo di utilizzo generale.

Impostazioni per Installatore - Indirizzo di Impostazione di Comando Centrale

1 Quando viene premuto il pulsante di FUNZIONE, premere il pulsante RESET

RESET

88

2 Premere il pulsante ON/OFF verso il tempo di unità interna 1, e l'unità interna indicherà l'indirizzo nella finestra del display.

- L'ora del display di indirizzo e il metodo possono essere diversi in base al tipo di unità interna.

3 Reimpostare il telecomando per usare il modo di funzionamento generale.

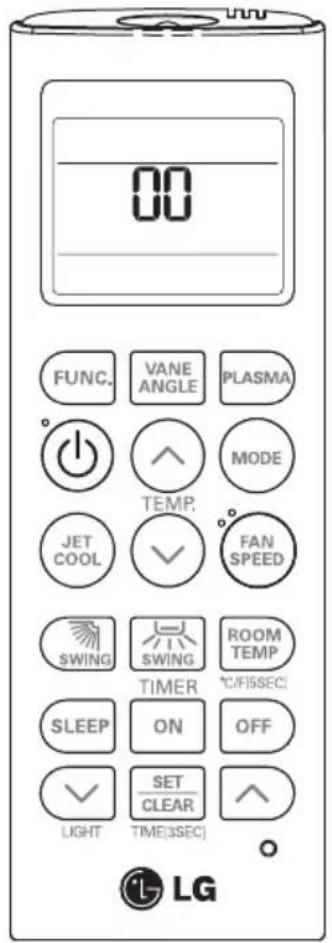

Impostazioni per Installatore - Come inserire il modo di impostazione installatore

CAUTELA

Il modo di impostazione dell'installatore serve per regolare il funzionamento dettagliato del telecomando. Se il modo di impostazione dell'installatore non è impostato correttamente, questo potrebbe provocare problemi nell'unità, danno dell'utente e danno alla proprietà. Deve essere impostata da un installatore certificato e qualsiasi persona non certificata che effettua l'installazione o qualsiasi cambiamento deve assumersi la responsabilità dei risultati. In questo caso non viene fornito il nostro servizio gratuito di riparazione.

1 Quando viene premuto il pulsante RAFFREDDAMENTO RAPIDO, premere il pulsante RESET.

JET COOL RESET

2 Usando il pulsante di IMPOSTAZIONE DI TEMPERATURA, impostare il codice di funzione e il valore di impostazione. (Fare riferimento a tabella codici impostazione per installatore.)

Codice funzione Impostare codice TEMP.

3 Premere pulsante ON/OFF verso l'ora di unità interna 1.

4 Impostare il telecomando per usare il modo di funzionamento generale.

Vedere tabella di codice di impostazione per installatore alla pagina successiva.

Impostazioni per Installatore - Tabella Codici di Impostazione per Installatore

Tabella codici impostazione installatore

No.	Funzione Codice funzione Valore di impostazione LCD di telecomando
0	Modo di esclusione automatico	0	0 : Impostare su Master	00
			1 : Impostare su Slave	01
1	Scelta altezza soffitto	1	1 : Standard	11
			2 : Basso	12
			3 : Alto	13
			4 : Molto alto	14
2	Controllo gruppo 1 : Impostare su Slave		0 : Impostare su Master	20
				21
			2 : Controllare Master/Slave	22
	Riscaldatore ausiliario	2	3 : Impostare su riscaldatore ausiliario	23
			4 : Cancellare riscaldatore ausiliario	24
			2 : Controllare installazione diriscaldatore ausiliario	25

Modo di esclusione automatico

Questa funzione è valida solo per modello H/P di commutazione non automatica.

Scelta altezza soffitto

Unità interna collegata a telecomando cablato funziona come impostazione di controllore remoto cablato.

Controllo gruppo

Questa funzione serve solo per controllo di gruppi. Non impostare questa funzione in caso di controllo non a gruppi. Dopo impostazione di controllo di gruppi del prodotto, spegnere l'alimentazione quindi riaccendere dopo 1 minuto.

Riscaldatore ausiliario

Questa funzione è solo applicata ai modelli con funzione di riscaldatore ausiliario che è attivato.

Istruzioni per il proprietario

Modo di raffreddamento - Utilizzo Standard

1 Premere pulsante ON/OFF. L'unità fornirà un beep.

2 Premere pulsante MODO per selezionare modo di raffreddamento.

3 Impostare la temperatura desiderata premendo il pulsante TEMP. Premere pulsante di CONTROLLO TEMPERATURA AMBIENTE per controllare la temperatura ambiente. Quando si imposta la desiderata temperatura che è superiore alla temperatura ambiente, il vento di raffreddamento non verrà fornito.

*Impostazione di campo di Temp. : 18\~30°C (64\~86°F)

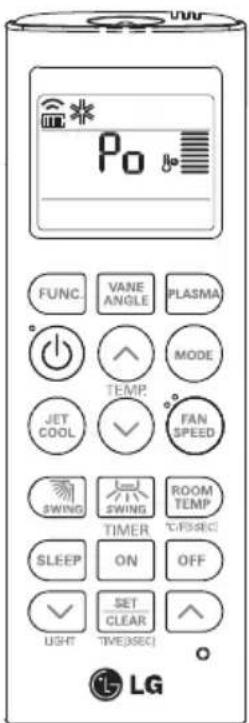

Modo di raffreddamento - Raffreddamento elevato

1 Premere pulsante ON/OFF. L'unità fornirà un beep.

2 Premere pulsante MODO per selezionare il modo di raffreddamento.

3 Premere il pulsante RAFFREDDAMENTO RAPIDO. L'unità funzionerà con velocità del ventilatore molto alta nel modo di raffreddamento.

* I modelli montati a parete usano il modo di raffreddamento elevato per 30 minuti.

4 Per annullare il modo di raffreddamento elevato premere il pulsante di raffreddamento rapido o il pulsante del ventilatore o il pulsante di impostazione di temperatura ambiente nuovamente e l'unità funzionerà a velocità di ventilatore elevata in modo di raffreddamento.

JET COOL FAN SPEED Oppure Oppure

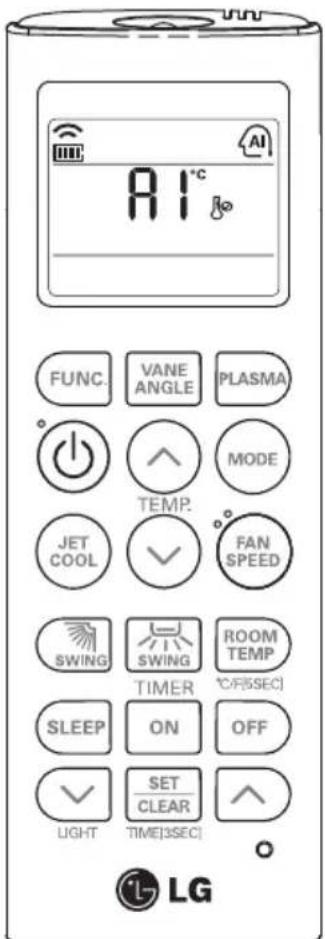

Modalità di funzionamento automatico

1 Premere pulsante ON/OFF. L'unità fornirà un beep.

2 Premere pulsante MODO per selezionare il modo di funzionamento automatico.

3 Impostare la temperatura desiderata.

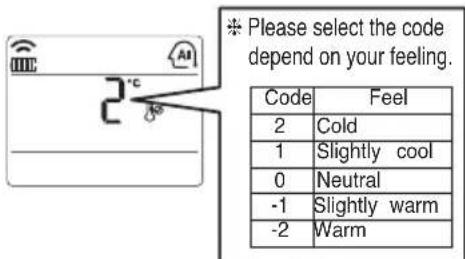

La temperatura e la velocità della ventola vengono impostate automaticamente dai controlli elettronici che si basano sulla temperatura corrente dell'ambiente.

Se si sente caldo o freddo, premere i tasti di IMPOSTAZIONE TEMPERATURA per un maggiore effetto di raffreddamento o riscaldamento.

Non è possibile modificare la velocità della ventola interna.

Essa è già impostata secondo la regola di modalità in funzionamento automatico.

Per ridurre la temperatura TEMP. Per aumentare la temperatura

Potete impostare la temperatura desiderata e la velocità del ventilatore interno.

Impostare campo di temperature

: 18\~30°C (64\~86°F)

Durante modo di funzionamento automatico

- Se il sistema non sta funzionando come desiderato, commutare manualmente su altro modo. Il sistema non passerà automaticamente dal modo di raffreddamento a modo di riscaldamento o da riscaldamento a raffreddamento, allora si deve impostare nuovamente il modo e la temperatura desiderata.

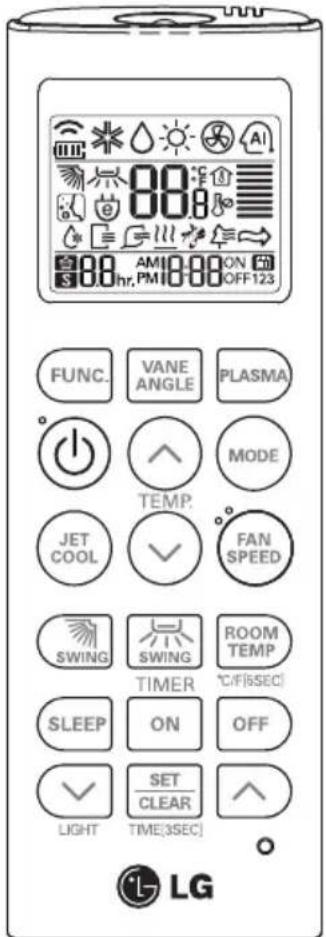

Modo di commutazione automatica

Questa Funzione non è disponibile in alcuni prodotti

1 Premere il pulsante ON/OFF. L'unità fornirà un beep.

2 Premere pulsante MODO per selezionare il modo di commutazione automatico.

3 Impostare la temperatura ambiente desiderata. *Impostare campo di temperature in modo commutazione automatica: 18\~30°C (64\~86°F)

Per ridurre la temperatura

4 Potete selezionare la velocità del ventilatore in quattro passi: bassa, media, alta o molto alta. Ogni volta che il pulsante viene premuto, la modalità di velocità ventilatore viene commutata.

Durante modo di funzionamento automatico

Il condizionatore d'aria cambia il modo di funzionamento automaticamente per mantenere la temperatura interna. Quando la temperatura ambiente varia per oltre ±2°C(4°F) rispetto alla temperatura impostata, il condizionatore mantiene la temperatura ambiente entro ±2°C(4°F) rispetto alla temperatura impostata con modo di commutazione automatica.

Modo di Commutazione Automatica- Impostazioni di Modo Modifica Temperatura

Questa funzione serve per impostare il modo di funzionamento del modo di commutazione automatica.

1 Nel modo di commutazione automatica, premere pulsante FUNZIONE per selezionare il modo di cambio di temperatura.

2 Premere il pulsante di IMPOSTAZIONE DI TEMPERATURA per impostare il modo di cambio di temperatura. (valore di origine è 2°C(4°F).)

Per ridurre la temperatura

Per aumentare la temperatura

*Modo cambio Temp. Campo

: 1\~7°C(2\~14°F)

Il modo di cambio di temperatura è la differenza di temperatura quando si passa dal modo di raffreddamento al modo di riscaldamento o dal modo di riscaldamento al modo di raffreddamento.

Es.) quando la temperatura impostata è 25°C(76°F) e la temperatura ambiente è 20°C(68°F), allora il modo di funzionamento è di riscaldamento. Potete impostare il modo di cambio di temperatura su 2°C(4°F), quando la temperatura ambiente è fino a 27°C(25°C + 2°C)(80°F(76°F + 4°F)), l'unità avvia il funzionamento di raffreddamento.

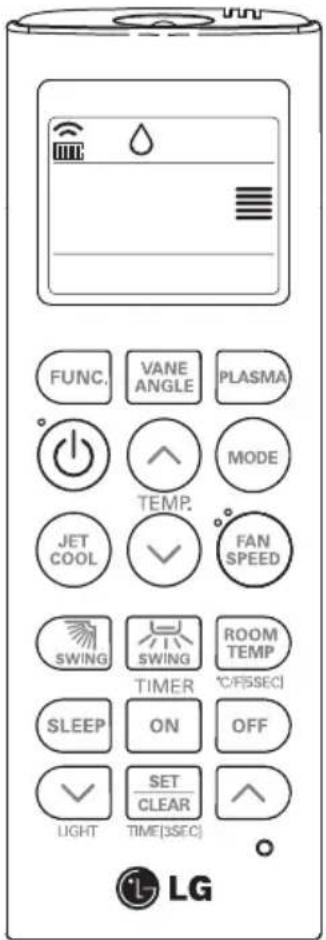

Modalità deumidificazione

1 Premere il pulsante ON/OFF. L'unità fornirà un beep.

2 Premere il pulsante MODO per selezionare il modo di deumidificazione.

3 Impostare la velocità del ventilatore. Potete selezionare la velocità del ventilatore in quattro passi, - basso, medio, alto, o caos. Ogni volta che il pulsante viene premuto, la modalità di velocità ventilatore viene commutata.

Durante il modo di deumidificazione

• Potete selezionare il modo di deumidificazione con il pulsante di selezione di funzionamento, l'unità interna si avvia per avviare la funzione di deumidificazione, impostando automaticamente la temperatura ambiente e il volume d'aria alla condizione migliore per la deumidificazione basata sulla temperatura ambiente rilevata. In questo caso, tuttavia, la temperatura di impostazione non viene visualizzata sul telecomando e non è quindi possibile controllare la temperatura dell'ambiente.
• Durante la funzione di deumidificazione salubre, il volume d'aria viene automaticamente impostato secondo l'algoritmo che risponde alla temperatura ambiente attuale e rende salubre la condizione dell'ambiente anche nella stagione di elevata umidità.

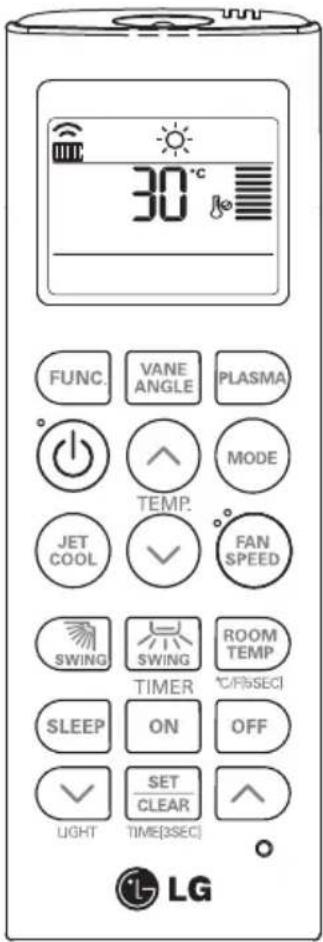

Modo di riscaldamento

Questa funzione è solo per modello H/P.

30°C FUNC. VANE ANGLE PLASMA + 功 功 + MODE TEMP. JET COOL ✓ FAN SPEED SWING SWING ROOM TEMP TIMER °C/°SSEC) SLEEP ON OFF ✓ SET CLEAR LIGHT TIME[3SEC] LG

1 Premere il pulsante ON/OFF. L'unità fornirà un beep.

2 Premere pulsante MODO per selezionare il modo di riscaldamento.

3 Impostare la temperatura desiderata premendo il pulsante TEMP. Premere il pulsante CONTROLLO TEMPERATURA AMBIENTE per controllare la temperatura ambiente. Quando si imposta la temperatura desiderata che è inferiore alla temperatura ambiente, viene soffiato il vento di riscaldamento.

*Impostare campo di temperatura in modo di riscaldamento : 16\~30°C (60°F\~86°F)

4 Impostare nuovamente la velocità del ventilatore. Potete selezionare la velocità del ventilatore in quattro passi, - basso, medio, alto, o caos. Ogni volta che il pulsante viene premuto, la modalità di velocità del ventilatore viene commutata.

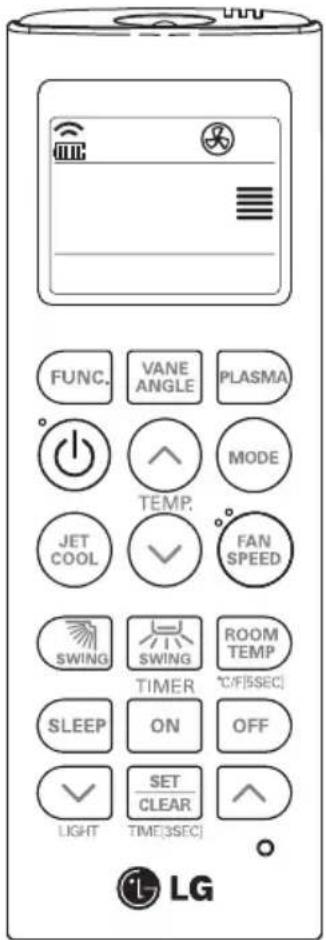

Modalità di uso ventilatore

1 Premere il pulsante ON/OFF. L'unità fornirà un beep.

2 Premere il pulsante MODO per selezionare il modo ventilatore.

3 Impostare nuovamente la velocità del ventilatore. Potete selezionare la velocità del ventilatore in quattro fasi: - bassa, media, alta o caos. Ogni volta che il pulsante viene premuto, la modalità di velocità ventilatore viene commutata.

Vento naturale tramite la logica del caos

- Per una migliore sensazione di fresco rispetto alle altre velocità del ventilatore, premere il selettore di energia di ventilatore, e impostare il modo caos. In questo modo, il vento soffia come una brezza naturale modificando automaticamente la velocità del ventilatore secondo la logica del caos.

Durante in modo ventilatore

- Il compressore esterno non funziona. Avere una funzione di circolazione interna quando esso invia l'aria all'esterno che non ha molta differenza di temperatura con l'ambiente interno.

Impostazione di temperatura / controllo temperatura ambiente

Si deve semplicemente regolare la temperatura desiderata.

- Premere i pulsanti per regolare la temperatura desiderata.

: Aumentare la temperatura per un tempo di pressione

: Ridurre la temperatura per un tempo di pressione

Temperatura ambiente : Indicare la temperatura ambiente attuale Impostare temperatura: Indicare la temperatura che si vuole impostare

Il modo di raffreddamento non funziona se la temperatura desiderata è superiore alla temperatura ambiente ridurre la temperatura desiderata.

Il modo di riscaldamento non funziona se la temperatura desiderata è inferiore alla temperatura ambiente. Aumentare la temperatura desiderata.

Se si preme il pulsante TEMPERATURA AMBIENTE, la temperatura ambiente verrà visualizzata entro 5 secondi.

Dopo 5 secondi, si visualizza la temperatura desiderata.

A causa della posizione del telecomando, la temperatura reale dell'ambiente e questo valore visualizzato possono essere differenti.

Premere il pulsante TEMPERATURA AMBIENTE per 5 secondi, l'unita di temperatura cambia in Fahrenheit o Fahrenheit in Celsius.

Impostazione flusso aria

Controllo direzione flusso aria alto/basso (Opzionale)

Il flusso aria alto/basso (flusso aria verticale) può essere regolato usando il telecomando.

1. Premere il pulsante ON/OFF per avviare l'unità.
2. Premere il pulsante FLUSSO ARIA ALTO/BASSO e le bocchette gireranno verso l'alto e verso il basso. Premere il pulsante FLUSSO ARIA ALTO/BASSO nuovamente per impostare la bocchetta verticale per la desiderata direzione del flusso aria.

NOTA

• Se premete il pulsante FLUSSO ARIA ALTO/BASSO la direzione del flusso d'aria viene modificata automaticamente in base all'algoritmo di rotazione automatica per distribuire l'aria nell'ambiente in modo regolare e nello stesso tempo rendere l'ambiente migliore per il corpo umano, come se si godesse di una brezza naturale.
• Usare sempre il telecomando per regolare la direzione del flusso d'aria alto/basso. Spostando manualmente la bocchetta della direzione del flusso d'aria verticale, si potrebbe danneggiare il condizionatore d'aria.
• Quando l'unità viene fermata, la bocchetta di direzione del flusso aria alto/basso chiuderà lo sfiato di uscita dell'aria del sistema.

Controllo direzione flusso aria sinistro/destro (opzionale)

Il Premere il flusso aria alto/basso (orizzontale) può essere regolata usando il telecomando.

1. Premere il pulsante ON/OFF per avviare l'unità.

2. Premere il pulsante FLUSSO ARIA SINISTRA/DESTRA e le bocchette gireranno a sinistra e a destra. Premere il pulsante di controllo di direzione di flusso aria orizzontale nuovamente per impostare la bocchetta orizzontale nella direzione di flusso d'aria desiderata.

* La funzione di flusso d'aria alto/basso e sinistra/destra non è indicata sul display del telecomando.

Funzione secondaria

Purificazione con plasma (Opzionale)

18°C

1 Premere il pulsante ON/OFF. L'unità fornirà un beep.

2 Premere il pulsante PLASMA. La purificazione con plasma verrà avviata quando il pulsante viene premuto e si arresterà quando il pulsante viene nuovamente premuto.

Solo purificazione con PLASMA

Se si preme il pulsante PLASMA, la purificazione con plasma verrà attivata.

- Il filtro a plasma è una tecnologia sviluppata dalla LG per ottenere una eliminazione del contaminanti microscopici nell'aria di ammissione che genera un plasma con carica elevata di elettroni. Questo plasma uccide e distrugge i contaminanti completamente per fornire aria pulita e igienica.

- Questa funzione può essere usata in qualsiasi modo di funzionamento e qualsiasi velocità del ventilatore può essere usata mentre il filtro a plasma sta funzionando.

Pulizia automatica (Opzionale)

Questa funzione opera quando l'unità viene spenta.

1 Premere il pulsante IMPOSTAZIONE FUNZIONE 1 volta. Il simbolo di pulizia automatica lampeggerà.

2 Premere il pulsante IMPOSTA/PULISCI per applicare o annullare la funzione di pulizia automatica.

Se la funzione di pulizia e automatica viene applicata, quando l'unità viene spenta, il ventilatore interno è ancora in funzione per circa 30 minuti internamente senza operazione di raffreddamento o deumidificazione.

Anche la bocchetta viene chiusa.

Quesa azione asciuga qualsiasi residuo di umidità e l'unità viene pulita internamente.

Pulizia avanzata (Opzionale)

La funzione di pulizia avanzata può essere usata impostando su manuale o automatico.

Utilizzo di pulizia avanzata

Se un tempo di funzionamento cumulativo del prodotto supera 30 ore, la pulizia avanzata automaticamente si avvia quando l'unità viene spenta.

1. Premere il pulsante IMPOSTAZIONE FUNZIONE per 2 volte. Il simbolo di pulizia avanzata lampeggerà.
2. Premere il pulsante IMPOSTA/CANCELLA per programmare o annullare la funzione di pulizia avanzata. Potete impostare/annullare con funzione acceso o spento.

Operazione di pulizia avanzata in manuale

1. Quando l'unità si arresta, premere il pulsante FUNZIONE per la selezionare la pulizia avanzata. Il simbolo di pulizia avanzata lampeggia, quindi premere il pulsante IMPOSTA/CANCELLA.
2. Per arrestare la operazione di pulizia avanzata in manuale, premere il pulsante FUNZIONE per selezionare la pulizia avanzata e premere IMPOSTA/CANCELLA.

La spazzola consente di pulire una polvere del filtro spostandola da sinistra a destra o da destra a sinistra sul filtro. La polvere aspirata viene raccolta nella scatola delle polvere.

Il processo di funzionamento della pulizia avanzata è differente in base al tipo di prodotto.

Controllo luminosità LCD (Opzionale)

Premere il pulsante di CONTROLLO LUMINOSITÀ LCD.

E' scomodo quando rilevate che il display sull'unità è troppo luminosa.

Commutazione Celsius/Fahrenheit

Premere il pulsante INTERRUTTORE °C/°F per modificare da Celsius a Fahrenheit o da Fahrenheit a Celsius.

Quando si preme il pulsante IMPOSTAZIONE TEMPERATURA nel modo Fahrenheit, la temperatura aumenterà/scenderà di 2°F.

Riscaldatore elettrico (Opzionale)

Potete impostarlo solo durante l'operazione di riscaldamento.

1 Premere il pulsante IMPOSTAZIONE FUNZIONE per 3 volte. Il simbolo del riscaldatore elettrico lampeggerà.

2 Premere il pulsante IMPOSTA/CANCELLA per programmare o annullare la funzione di riscaldatore elettrico.

• L'unità interna visualizza durante il modo di riscaldamento, il riscaldatore ausiliario viene accesso automaticamente, ma non è visualizzato sul telecomando wireless separatamente.
• Esso funzione nel modo di riscaldamento per pavimento nei prodotti con console.

Controllo individuale angolo palette (Opzionale)

E' la funzione che può controllare 4 angoli di palette individualmente nel gruppo di prodotti a cassetta a 4 vie tipo per soffitto.

1 Premere il pulsante IMPOSTAZIONE FUNZIONE per 3 volte. (4 volte durante operazione di riscaldamento) Il simbolo di controllo di angolo di palette individuali lampeggerà.

- Se premete il pulsante IMPOSTA/CANCELLA in tale tempo tutte le palette sono regolate su angolo standard.

[]

2 Impostare ciascun angolo di palette premendo i pulsanti direzionali alto/basso/sinistra/destra.

• Ogni volta che il pulsante viene premuto, il corrispondente angolo di paletta e valori di impostazione sono visualizzati.
• Quando il pulsante direzionale viene premuto, la finestra del display appare come nella figura sulla destra, e l'angolo può essere
  impostato a 1\~6.

3 Premere il pulsante IMPOSTA/CANCELLA per programmare o annullare la funzione di controllo di angolo di palette individuali.

• Possono esistere differenze fra il controllo wireless remoto alto/basso/sinistra/destra e le direzione del portello di scarico dell'aria.
• Impostare l'angolo desiderato con il controllo del movimento dell'angolo delle palette del prodotto.
• La funzione di controllo di palette singole è una funzione addizionale di un prodotto, e può non funzionare in alcuni prodotti.

Timer

Impostazione dell'ora corrente

1. Premere il pulsante IMPOSTA/CANCELLA per 3 secondi.
2. Premere i pulsanti per l'IMPOSTAZIONE DELL'ORA fino ad impostare l'ora desiderata. (Se si preme verso il basso il pulsante per un tempo lungo, esso cambia rapidamente nelle unità di 10 min)
3. Premere il pulsante IMPOSTA /CANCELLA.

Verificare l'indicatore per la rappresentazione dell'orario in AM e PM.

Impostazione timer di fase attesa (sleep)

1. Premere il pulsante TIMER per accendere o spegnere il timer.

Attesa del timer

1. Premere i pulsanti per l'impostazione dell'ora fino ad impostare l'ora desiderata. (7 ore con la impostazione massima)

1. Premere il pulsante IMPOST. /CANCELLA.

Impostazione timer acceso (On)

1. Premere il pulsante ON per accendere o spegnere il timer.

Timer accesso (ON)

1. Premere i pulsanti per IMPOSTAZIONE ORA fino ad impostare l'ora desiderata.

1. Premere il pulsante IMPOSTA /CANCELLA

Impostazione timer spento (Off)

1. Premere il pulsante OFF per regolare il timer su acceso o spento.

Timer OFF

1. Premere i pulsanti per l'impostazione dell'ora fino ad impostare l'ora desiderata.

1. Premere il pulsante IMPOSTA /CANCELLA.

Per annullare l'impostazione del timer

• Per annullare tutte le impostazioni del timer, premere il pulsante CANCELLA TUTTO
• Se volete cancellare ciascuna impostazione del timer, premere ciascun pulsante del timer per accendere o spegnere la funzione di attesa quando lo desiderate.

E quindi premere il pulsante IMPOSTA/CANCELLA che

dirige il telecomando sul ricevitore di segnali.

(La spia del timer sul condizionatore d'aria e sul display si spengono).
