Тип продукта	Потолочный внутренний блок кондиционера
Бренд	LG
Модель	MULTI V URNU48GVLA2
Мощность	До 48 000 БТЕ/ч (около 14 кВт)
Размеры (Д x Ш x В)	Примерно 1655 x 320 x (высота не указана) мм
Вес	Не указано в инструкции
Электропитание	Однофазное или трехфазное в зависимости от установки, требуется отдельный автоматический выключатель
Хладагент	R-410A
Холодильное соединение	Медные трубы с развальцовкой, размеры до 15,88 мм (газ) и 9,52 мм (жидкость)
Основные функции	Охлаждение, обогрев, вентиляция, осушение, проводное и беспроводное дистанционное управление
Управление	Проводное (PQRCVSL0) и беспроводное устройство дистанционного управления
Установка	Подвешивается к потолку, наклон вниз для дренажа, требуется 4 подвесных болта
Дренаж	Дренажный штуцер с уклоном вниз, ориентация левая или правая
Электробезопасность	Обязательное заземление, дифференциальный автоматический выключатель, отдельная цепь
Холодильная безопасность	Проверка герметичности азотом после установки, определенный момент затяжки
Обслуживание	Регулярная очистка воздушного фильтра, проверка утечек газа
Запасные части и ремонтопригодность	Свяжитесь с продавцом или авторизованным сервисным центром для запасных частей и ремонта
Условия высокой влажности	Добавление дополнительной теплоизоляции при точке росы > 23°C

Часто задаваемые вопросы - MULTI V URNU48GVLA2 LG

Какой тип установки требуется для устройства?

Установка должна выполняться квалифицированным персоналом, с отдельной электрической цепью и автоматическим выключателем. Блок подвешивается к потолку с помощью подвесных болтов. Соблюдайте указанные минимальные расстояния (20 см с боков, 5 см от пола).

Как подключить холодильные трубы?

Используйте медные трубы подходящих размеров (газ и жидкость). Выполните чистую развальцовку с помощью инструмента, подходящего для R-410A. Затяните гайки с указанным моментом (например, 5.5-6.6 кгс·м для Ø12.7). Нанесите эфирное или эфирное масло на гайку перед затяжкой.

Как проверить дренаж блока?

Налейте стакан воды в испаритель и убедитесь, что она вытекает без утечки до дренажного выхода. Убедитесь, что дренажная труба имеет уклон вниз (1/50 до 1/100).

Какие меры предосторожности по электричеству следует принять?

Используйте отдельную цепь с правильно подобранным автоматическим выключателем. Убедитесь, что заземление выполнено. Не изменяйте шнур питания. Проверьте затяжку винтов клемм.

Как установить проводной пульт дистанционного управления?

Закрепите монтажную коробку на стене, пропустите кабель управления через одно из трех направлений (поверхность, верх, право). Подключите кабель к внутреннему блоку. Для удлинительного кабеля >10 м используйте модель PZCWRCG3 или PZCWRC2.

Что делать при утечке хладагента?

После установки или ремонта проверьте утечки с помощью азота и детектора. При обнаружении утечки затяните соединения или замените неисправные детали. Обратитесь к авторизованному специалисту для ремонта.

Как очистить воздушный фильтр?

Снимите боковую панель блока, извлеките фильтр и очистите его пылесосом или теплой водой. Полностью высушите перед установкой на место. Выполняйте эту операцию регулярно.

Можно ли использовать беспроводной пульт в дополнение к проводному управлению?

Да, оба могут работать одновременно. Беспроводной приемник находится на панели блока. Убедитесь, что батарейки пульта не протекают.

Каково значение символов в руководстве?

Символ ПРЕДУПРЕЖДЕНИЕ указывает на риск серьезной травмы или смерти. ВНИМАНИЕ указывает на риск травмы или материального ущерба. Символ поражения электрическим током указывает на риск поражения электричеством. Всегда следуйте инструкциям.

Как настроить DIP-переключатель для группового управления?

На электронной плате установите SW3 в положение Master для основного блока и Slave для остальных. До 16 внутренних блоков могут быть подключены к одному проводному устройству управления. Обратитесь к таблице настроек в инструкции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MULTI V URNU48GVLA2 LG

Инструкция по монтажу

КОНДИЦИОНЕР

• Перед использованием внимательно прочитайте инструкцию.
• Монтаж должен проводиться только уполномоченным персоналом в соответствии с государственными стандартами.
• Рекомендуется сохранить данную инструкцию для возможного обращения к ней в будущем.

Тип: потолочный конвертируемый

СОДЕРЖАНИЕ

Требования к установке

Введение 3

Меры предосторожности 4

Установка

	Параметр Опеса	Ндзгостра Выкл Hастра	Бкл		По умочаню
SW1	Свяfts	He дocstумен (По умочаню)	-	-	Выкл
SW2	Цкл	He дocstумен (По умочаню)	-	-	Выкл
SW3	Гушиноев уралваиме	Быбор рек immа ведшero ил ведомоу	Ведши	Ведмь	Выкл
SW4	Рек imm сухого ko HTакта	Быбор рек immа сухого контakta	ПробODEнов/бес四项 Вody Bыбор руноги ил abTomatческо реки ма павоты	АВTO	Выкл
SW5	Мontж	Ненихая павota ведимеро	Уделене рек immа 히pledьнoi павotы	-	Выкл
SW6	Соединения наgreватора	He дocstумен	-	-	Выкл
SW7	Соединения вэнтультopa	Быбор coединения вэнтультopa	Уделене coединия	Равочи	Выкл
	Выбор лonaсту (Консь)	Быбор ведень/ножné ссторы лonaсту	Верхая ссторoga + Ножая ссторoga лonaсту	Толъko ведень ссторoga лonaсту
	Выбор рениа	Быбор трениеско рениа	Унibusерсаньая м odeь	Трениесая м odeь
SW8	И.T.d.	Pezeрв	-	-	Выкл

ОСТОРОЖНО

Для моделей Multi V, двухпозиционный выключатель 1, 2, 6, 8 должен быть выключен.

Настройка управления группой

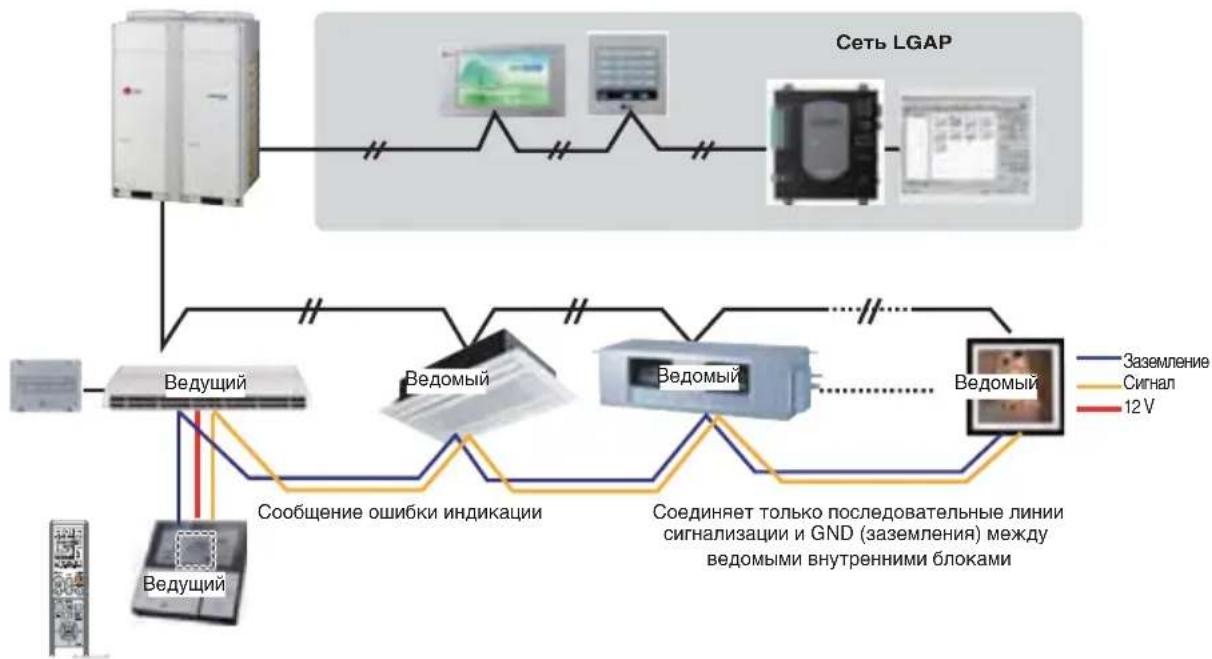

1. Управление группой 1

Проводные пульты дистанционного управления + внутренние агрегаты

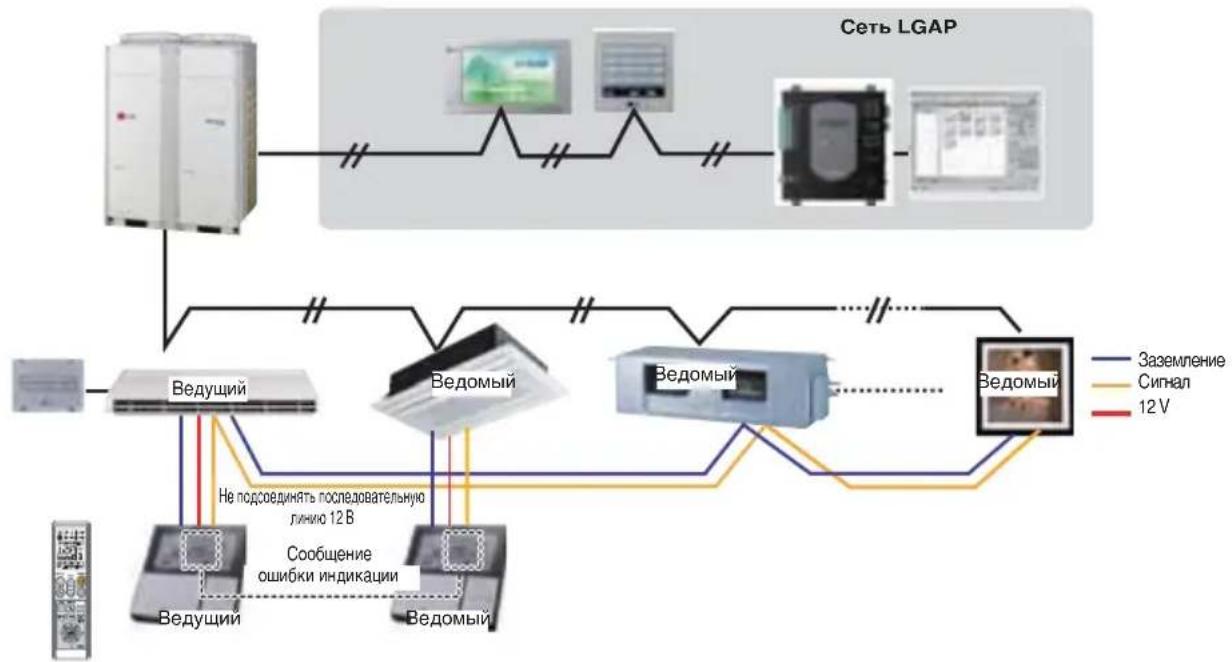

2. Групповое управление 2

Проводные пульты DY + стандартные внутренние блоки. Можно управлять и внутренними блоками с помощью блоков пультов DY. (M + N ≤ 17 блоков) Настроить только один внутренний блок на режим ведущего, настроить остальные на режим ведомых. Настроить только один пульт DY на режим ведущего, настроить остальные на режим ведомых. За исключением этих условий, процедура аналогична групповому управлению 1.

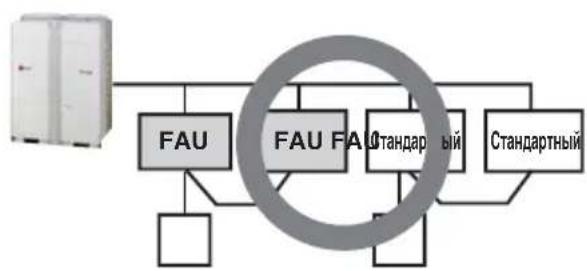

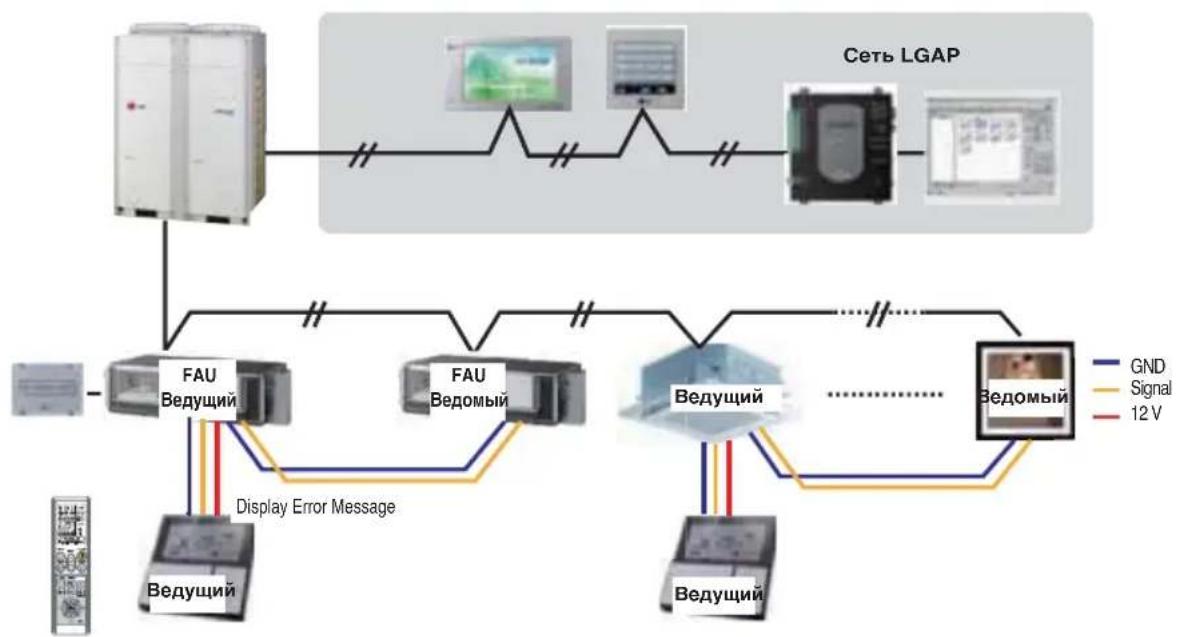

3. Групповое управление 3

Смешанное подключение внутренних блоков воздухозаборников

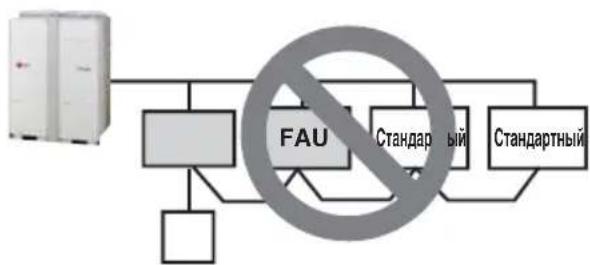

* При подключении стандартного внутреннего блока и воздухозаборника, отделив воздухозаборник от стандартных блоков. (Так как калибровка температуры отличается.) * За исключением этих условий, процедура аналогична групповому управлению 1.

• FAU: Воздухозаборник
