Tipo de produto	Unidade interna de climatização suspensa no teto
Marca	LG
Modelo	MULTI V URNU48GVLA2
Capacidade	Até 48.000 Btu/h (aproximadamente 14 kW)
Dimensões (C x L x A)	Aproximadamente 1655 x 320 x (altura não especificada) mm
Peso	Não especificado no manual
Alimentação elétrica	Monofásica ou trifásica conforme instalação, necessita de disjuntor dedicado
Refrigerante	R-410A
Conexão frigorífica	Tubulação de cobre alargada, dimensões até 15,88 mm (gás) e 9,52 mm (líquido)
Funções principais	Climatização, aquecimento, ventilação, desumidificação, controle remoto com fio e sem fio
Controle	Dispositivo de regulação remota com fio (PQRCVSL0) e sem fio
Instalação	Suspensa no teto, inclinação para baixo para drenagem, necessita de 4 parafusos de suspensão

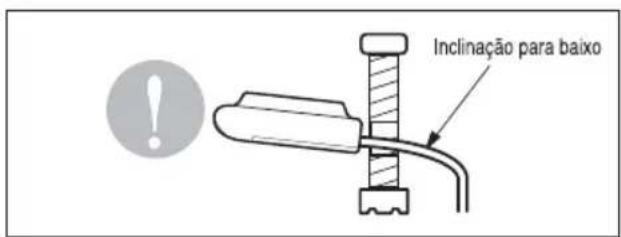

Drenagem	Conexão de drenagem com inclinação descendente, orientação esquerda ou direita
Segurança elétrica	Aterramento obrigatório, disjuntor diferencial, circuito dedicado
Segurança frigorífica	Teste de estanqueidade com nitrogênio após instalação, torque de aperto específico
Manutenção	Limpeza regular do filtro de ar, verificação de vazamentos de gás
Peças sobressalentes e reparabilidade	Contate revendedor ou centro de assistência técnica autorizado para peças e reparos
Condições de alta umidade	Adição de isolamento térmico suplementar se ponto de orvalho > 23°C

Perguntas frequentes - MULTI V URNU48GVLA2 LG

Que tipo de instalação é necessária para o aparelho?

A instalação deve ser realizada por pessoal qualificado, com um circuito elétrico dedicado e um disjuntor. A unidade é suspensa no teto com parafusos de suspensão. Respeite as distâncias mínimas indicadas (20 cm das laterais, 5 cm do chão).

Como conectar os tubos frigoríficos?

Use tubos de cobre com dimensões adequadas (gás e líquido). Faça um alargamento limpo com a ferramenta adequada para R-410A. Aperte as porcas no torque indicado (ex: 5.5-6.6 kgf.m para Ø12.7). Aplique óleo éster ou éter na porca antes de apertar.

Como verificar a drenagem da unidade?

Despeje um copo de água no evaporador e verifique se ela escoa sem vazamento até a saída de drenagem. Certifique-se de que o tubo de drenagem tenha uma inclinação descendente (1/50 a 1/100).

Quais precauções elétricas tomar?

Use um circuito dedicado com um disjuntor dimensionado corretamente. Certifique-se de que o aterramento seja feito. Não modifique o cabo de alimentação. Verifique o aperto dos parafusos dos terminais.

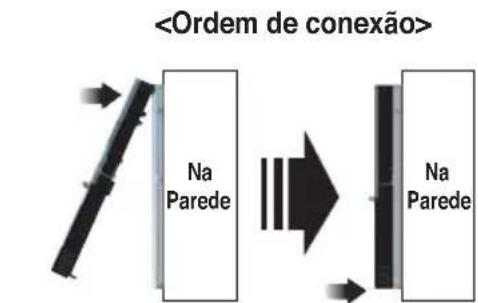

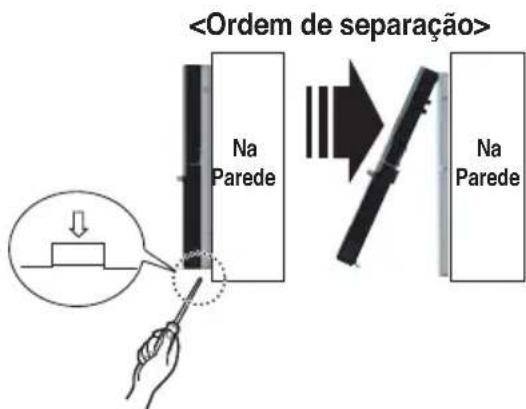

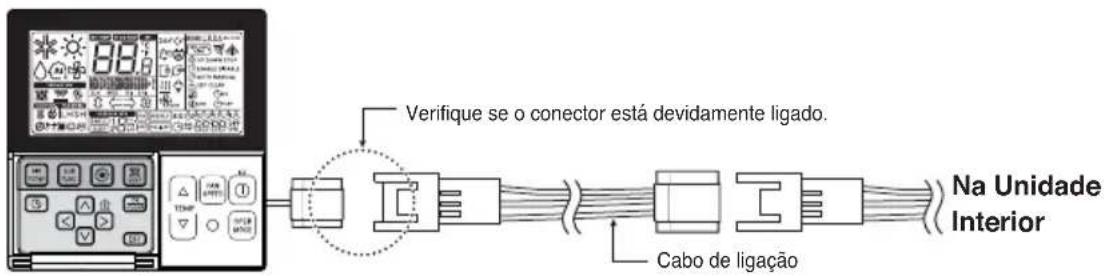

Como instalar o controle remoto com fio?

Fixe a caixa de instalação na parede, passe o cabo de controle por uma das três direções (superfície, superior, direita). Conecte o cabo à unidade interna. Para um cabo de extensão >10 m, use o modelo PZCWRCG3 ou PZCWRC2.

O que fazer em caso de vazamento de gás refrigerante?

Após instalação ou reparo, verifique vazamentos com nitrogênio e um detector. Se um vazamento for detectado, aperte as conexões ou substitua as peças defeituosas. Contate um profissional autorizado para reparos.

Como limpar o filtro de ar?

Remova o painel lateral da unidade, retire o filtro e limpe-o com aspirador de pó ou água morna. Deixe secar completamente antes de recolocá-lo. Realize essa operação regularmente.

Posso usar o controle remoto sem fio além do controle com fio?

Sim, ambos podem funcionar simultaneamente. O receptor sem fio está no painel da unidade. Certifique-se de que as pilhas do controle remoto não vazem.

Qual é o significado dos símbolos no manual?

O símbolo AVISO indica risco de ferimento grave ou morte. ATENÇÃO indica risco de ferimento ou danos materiais. O símbolo de choque elétrico sinaliza risco elétrico. Siga sempre as instruções.

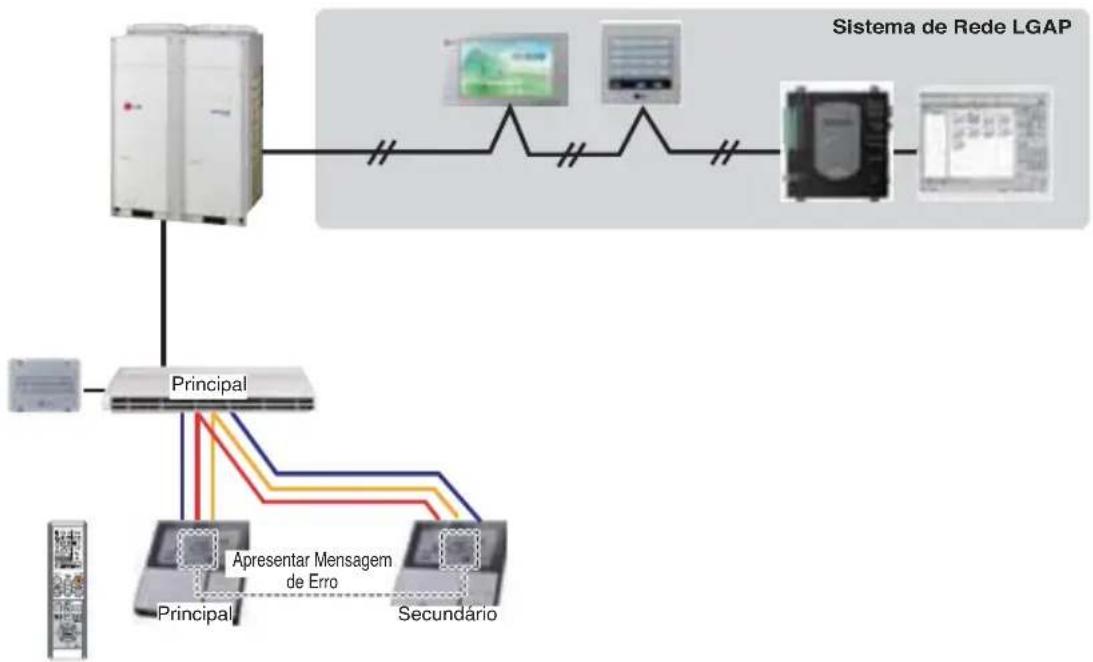

Como configurar o interruptor DIP para o controle de grupo?

Na placa eletrônica, ajuste o SW3 para Master para uma unidade principal e para Slave para as demais. Até 16 unidades internas podem ser conectadas a um único dispositivo de controle com fio. Consulte a tabela de ajuste no manual.

MANUAL DE UTILIZADOR MULTI V URNU48GVLA2 LG

MANUAL DE INSTALAÇÃO

AR CONDICIONADO

• Leia o manual de instalação na totalidade antes de instalar o produto.
• A instalação deve ser efectuada de acordo com as ligações padrão do País e apenas por pessoal autorizado.
• Guarde o manual para futura consulta após o ter lido por completo.

Requisitos de Instalação

Peças Necessárias Ferramentas Necessárias

Introdução 3

Precauções de Segurança....4

Instalação

Seleção do melhor local.....6

Preparar o Trabalho de Instalação. 6

Instalação da Unidade Interna .8

Preparação da Tubagem ....9

Verificar a Drenagem.11

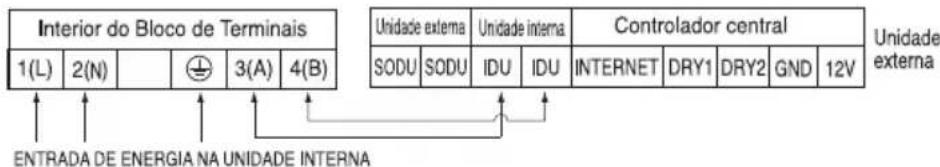

Ligação da Cablagem 11

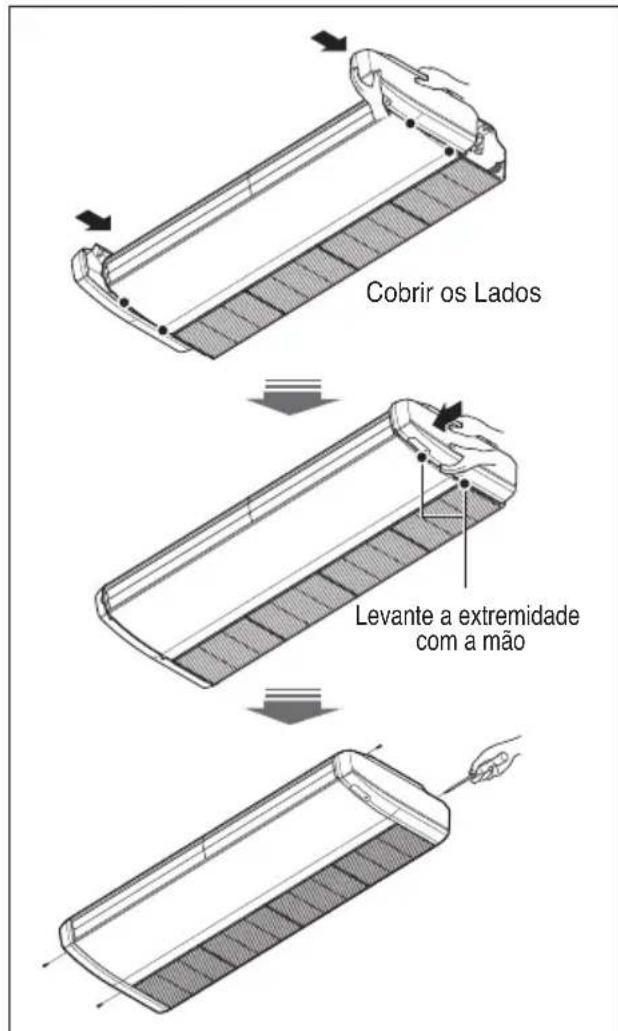

Montagem da Cobertura Lateral 13

Instalação do Controlo Remoto com Fios 14

Instalação Opcional do Controlo Remoto com Fios 16

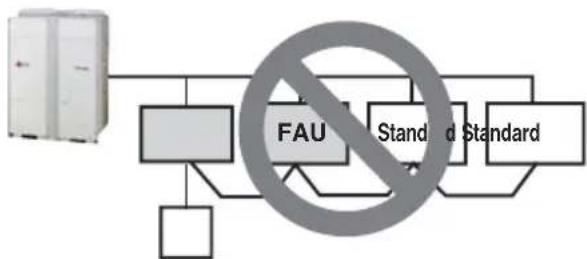

Montagem de Comutadores Dip 17

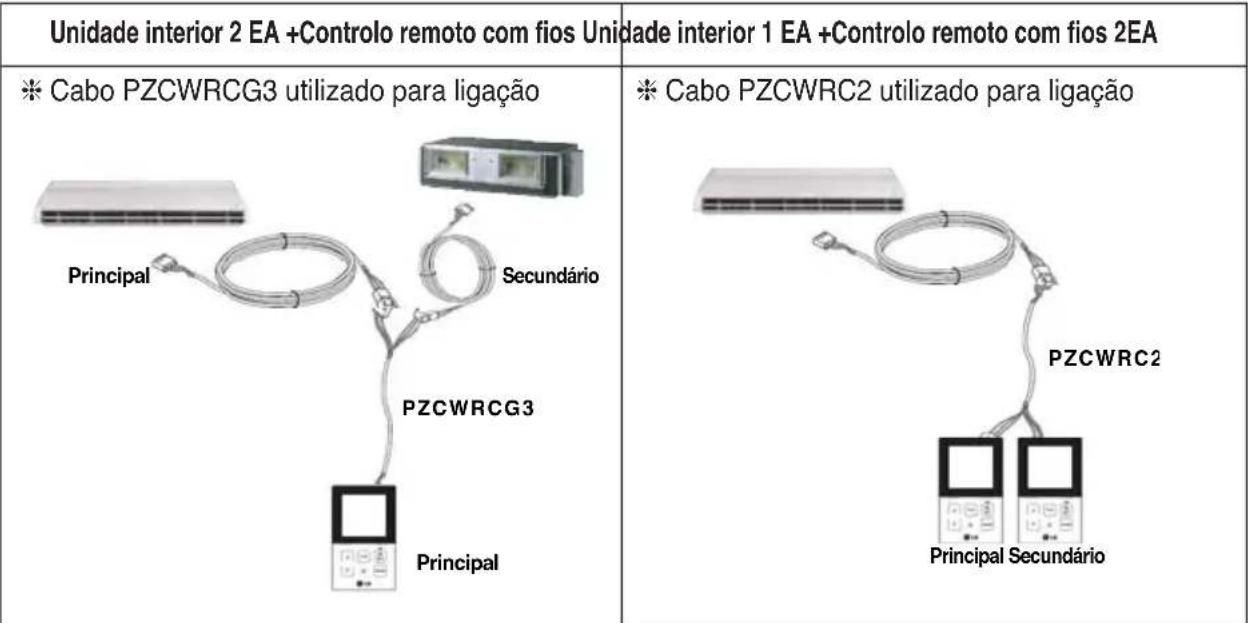

Seleção do Controlo de Grupo 18

Mapa do guia de instalação Quatro parafusos tipo "A" e buchas de plástico Cabo de ligação Tubos: Lado do gás Lado do líquido (Consultar Dados sobre o Produto) - Materiais de isolamento - Tubo de drenagem adicional

Símbolos utilizados neste Manual

Precauções de Segurança

Para evitar lesões no utilizador ou noutras pessoas e danos materiais, devem ser seguidas as seguintes instruções.

Leia as instruções antes de instalar o ar condicionado. ■ Certifique-se de que observa as precauções especificadas aqui, já que estas incluem importantes pontos relacionados com a segurança. - O funcionamento incorrecto ou o incumprimento das instruções irá causar danos ou avarias. A gravidade é classificada pelas seguintes indicações.

AVISO

Este símbolo indica a possibilidade de morte ou lesões graves.

CUIDADO

Este símbolo indica a possibilidade apenas de lesões ou danos materiais.

Os significados dos símbolos realizados neste manual são indicados a seguir.

∅	Não faça isto.
!	Siga as instruções.

AVISO

Instalação

Não use um disjuntor de circuito defeituoso ou com capacidade insuficiente. Use este aparelho com um circuito dedicado.

• Existe risco de incêndio ou choque elétrico.

Para trabalhos de eletricidade, contacte o vendedor, o revendedor, um eletricista qualificado ou um Centro de Assistência Autorizada.

• Não desmonte ou repare o produto. Existe risco de incêndio ou choque elétrico.

Instale de forma segura o painel e a tampa da caixa de controlo.

• Existe risco de incêndio ou choque elétrico.

Instale sempre um circuito dedicado e um disjuntor.

• Uma cablagem ou instalação incorreta pode causar incêndios ou choques elétricos.

Use um disjuntor ou fusível com a classificação correta.

• Existe risco de incêndio ou choque elétrico.

Não deixe o ar condicionado funcionar durante muito tempo, se a humidade for muito elevada e se uma porta ou janela estiver aberta.

• A humidade pode condensar e molhar ou danificar os móveis.

Tenha cuidado ao desembalar e instalar o produto.

• As extremidades afiadas podem causar danos. Tenha cuidado especialmente com as arestas da caixa, e com as aletas do condensador e do evaporador.

Instalação

Para a instalação, contacte sempre o vendedor ou um Centro de Assistência Autorizada.

• Existe risco de incêndio, choque elétrico, explosão ou danos.

Não instale o produto num suporte de instalação defeituoso.

• Tal pode causar lesões, acidentes ou danos no produto.

Certifique-se de que a área de instalação não se deteriorará com o passar dos anos.

• Se a base abater, o ar condicionado pode cair com a mesma, causando danos materiais, a avaria do produto ou lesões pessoais.

- Operação

Não armazene nem use gases inflamáveis ou combustíveis perto do produto.

• Os baixos níveis de refrigerante podem causar a avaria do produto.

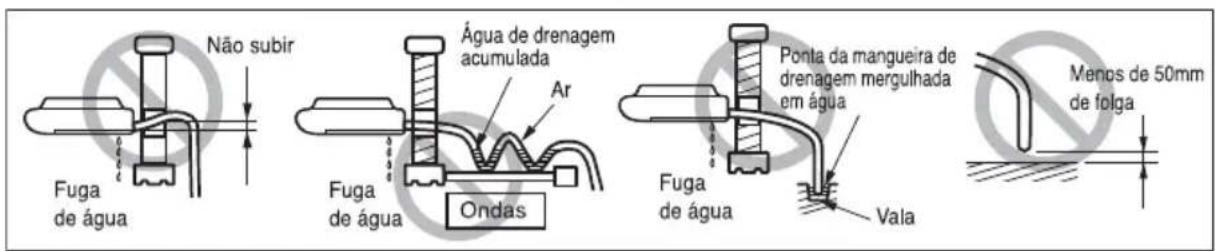

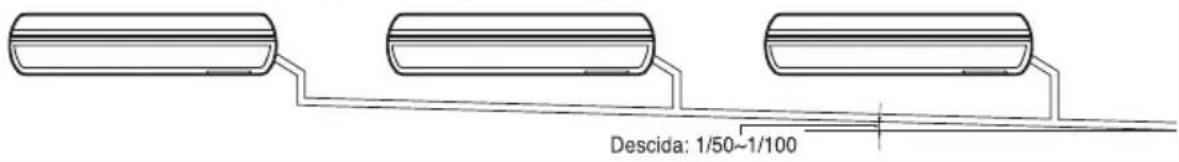

Instale a mangueira de drenagem para garantir que a água é devidamente drenada para fora.

• Uma ligação incorreta pode causar o derramamento de água.

Mantenha o nível mesmo ao instalar o produto.

Não instale o produto num local onde o ruído ou o ar quente da unidade externa possam perturbar os vizinhos.

• Tal pode causar problemas para os seus vizinhos.

O produto deve ser levantado e transportado por duas ou mais pessoas.

• Evite lesões pessoais.
• Para evitar vibrações ou fugas de água.

Não instale o produto onde este fique diretamente exposto a ventos do mar (com salitre).

Se ingerir o líquido das pilhas, escove os seus dentes e consulte um médico. Não use o controle remoto se as pilhas tiverem derramado.

• Os químicos contidos nas pilhas podem causar queimaduras ou outros problemas de saúde.
• Tal pode causar corrosão do produto. A corrosão, particularmente no condensador e nas aletas do evaporador, pode causar um mau funcionamento do produto ou uma operação ineficiente.

Instalação

Leia todas as instruções e siga passo a passo.

Selecionar o Melhor Local

Unidade interna

1. Não deve existir vapor ou gás perto da unidade.
2. Selecione um local onde não existam obstáculos na frente da unidade.
3. Certifique-se de que a drenagem da condensação pode ser convenientemente eliminada para fora.
4. Não instale perto de uma passagem.
5. Certifique-se de que o intervalo entre uma parede e a parte esquerda (ou direita) da unidade é superior a 70cm.
6. Use um detector de vigas para localizar vigas, de modo a evitar danos desnecessários na parede.

CUIDADO: Caso a unidade seja instalada perto do mar, as peças da instalação podem ficar corroídas pelo sal. As peças de instalação (e a unidade) devem ser submetidas às medidas adequadas anti-corrosão.

Preparar o Trabalho de Instalação

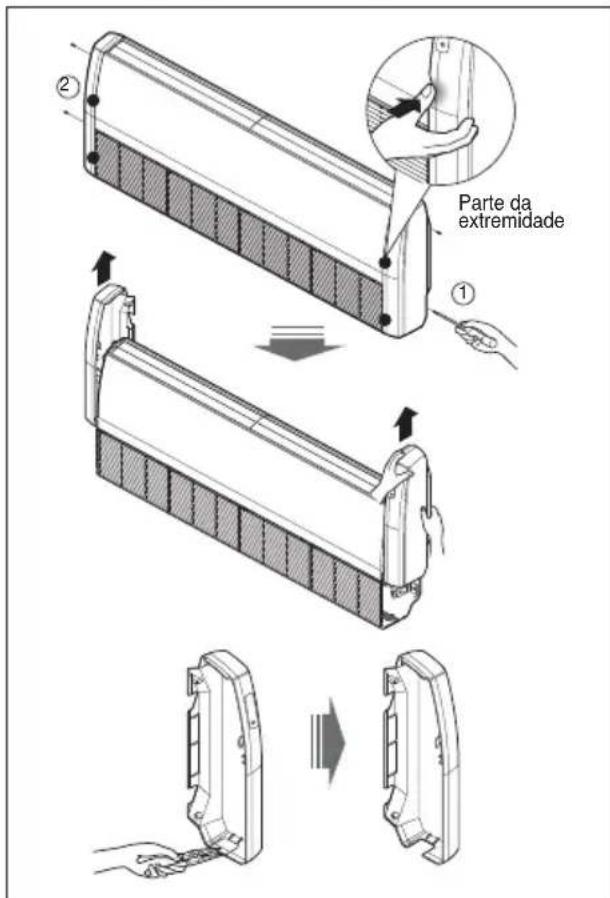

Abra a cobertura lateral

1. Retire os parafusos da cobertura lateral, conforme indicado na fig.
2. Separe a cobertura lateral do painel lateral, puxando ligeiramente para a extremidade da cobertura lateral.
3. Bata na cobertura lateral com a palma da sua mão na parte de trás. (Lado da grade de entrada.)
4. Segure na cobertura lateral com a outra mão quando bater, para evitar que caia.
5. O orifício de drenagem fica do lado esquerdo da unidade, e a abertura da cobertura lateral é comum para o tubo de drenagem, o tubo de ligação e o diagrama de cablagem.
6. Retire o orifício de borracha na direção pretendida de drenagem.
7. Retire para fora o orifício para o tubo, na cobertura do lado esquerdo, com a ajuda de um alicate.
8. Bata para fora no orifício do lado direito da cobertura, apenas se o lado direito for escolhido para a drenagem da água.

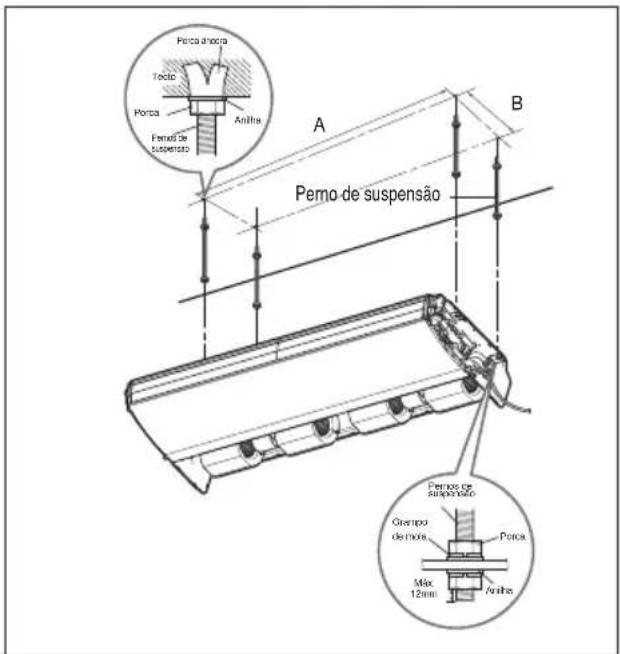

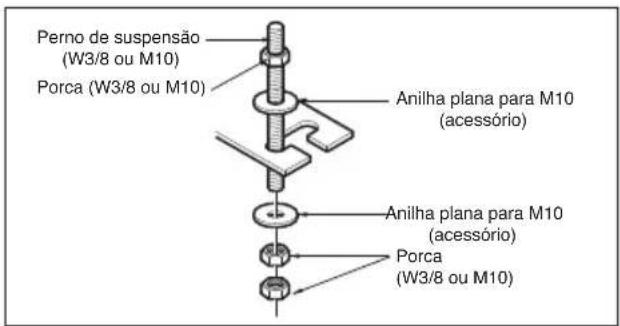

MONTAR A PORCA ANCORA E O PARAFUSO

• Prepare 4 pernos de suspensão. (O comprimento de todos os pernos deve ser o mesmo.)
• Meça e marque a posição dos pernos de suspensão e do orifício da tubagem.
• Perfure o orifício para a porca de ancoragem no teto.
• Insira as porcas e a anilha nos pernos de suspensão, para bloquear no teto os pernos de suspensão. Monte os pernos de suspensão firmemente nas porcas de ancoragem.
• Aperte os ganchos nos pernos de suspensão (ajustar aproximadamente o nível), utilizando porcas, anilhas e arruelas de pressão.
• Ajuste o nível com um indicador de nível, na direção da esquerda-direita, atrás-frente, ajustando os pernos de suspensão.
• Ajuste o nível na direção de cima-baixo, ajustando os pernos de suspensão. Assim, a unidade será inclinada para o fundo, para drenar bem.

Dim(mm) Capacidade(Btu/h)	A	B
18/24k	855	320
36k	1255	320
48k	1655	320

CUIDADO

: Aperte a porca e o parafuso para registrar a queda da unidade.

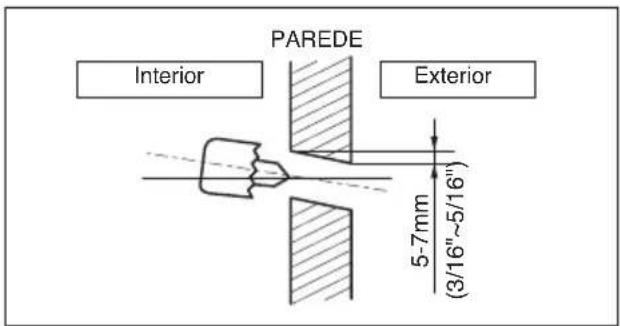

PERFURAR UM ORIFÍCIO NA PAREDE.

• Perfure o orifício da tubagem com uma broca de φ70 mm. Perfure o orifício da tubagem do lado direito ou esquerdo, com o orifício ligeiramente inclinado para o lado de saída.

Instalação da unidade interna

Suspenda a unidade interna no pino de suspensão, de acordo com as instruções seguintes:

1. Levante a unidade interna até a altura suficiente.
2. Insira a parte suspensa de quatro pinos de suspensão nos quatro suportes fornecidos do lado da estrutura principal, um a um.
3. Baixe a unidade interna até os suportes apoiarem nas respectivas anilhas planas.
4. Ajuste o nível na direção de cima para baixo, ajustando os pinos de suspensão. Incline a unidade interna na direção indicada na figura.

CUIDADO

: Informações sobre a Inclinação na Instalação

1. Instalar com inclinação a unidade interna é muito importante para a drenagem do ar condicionado tipo conversível.
2. A espessura mínima do isolamento para os tubos de ligação será de 10 mm.
3. Se as Placas de Instalação estiverem fixadas numa linha horizontal, a unidade interna ficará inclinada para baixo.

Vista dianteira

• A unidade deve estar na horizontal ou inclinada em ângulo.
• A inclinação deve ser igual ou inferior a 1° ou entre 10 a 20 mm, inclinada na direção de drenagem, conforme indicado na fig.

Tecto

Vista lateral

• A unidade tem de fazer inclinação para o lado inferior da mesma quando terminar a instalação.

Tecto

Preparação da Tubagem

A causa principal para as fugas de gás são os defeitos nos trabalhos de alargamento do tubo. Efetue corretamente os trabalhos de alargamento, de acordo com o seguinte procedimento.

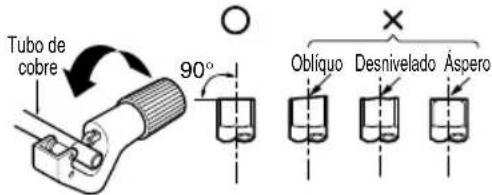

1. Corte os tubos e o cabo.

Use o kit de acessórios de tubagem ou tubos que tenha adquirido. Meça a distância entre a unidade interna e a unidade externa. Corte os tubos um pouco mais longos do que a distância medida. Corte o cabo 1,5m mais longo do que o comprimento do tubo.

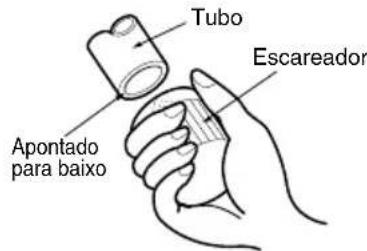

2. Remoção das rebarbas

Retire completamente todas as rebarbas da secção transversal de corte do tubo/canal. Coloque a extremidade do tubo/cano de cobre virada para baixo quando retirar as rebarbas, para evitar que as rebarbas caiam dentro do tubo.

• Efetue o alargamento, utilizando uma ferramenta de alargar, conforme indicado a seguir.

Unidade interna [kW(Btu/h)]	Tubo " A"
	Gás (mm)	Liquido (mm)	Gás (mm)	Liquido (mm)
<5.6(19,100)	2.7 6.35	0.5~0.8	0~0.5
<16.0(54,600)	15.88	0.8~1.0	0.5~0.8
<22.4(76,400)	19.05	1.0~1.3	0.5~0.8

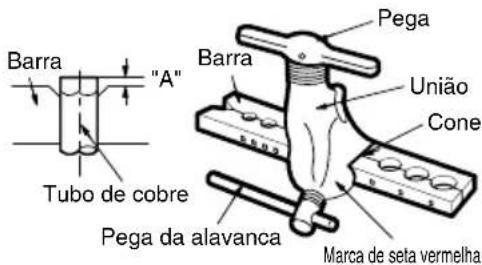

Prenda firmemente o tubo de cobre numa barra (ou molde), conforme indicado na tabela anterior.

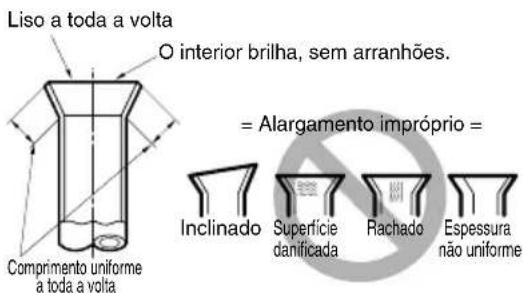

4. Verificar

Compare o trabalho de alargamento com a figura a seguir. Se o alargamento parecer defeituoso, corte a secção alargada e proceda novamente ao alargamento.

FORMA DA PARTE ALARGADA E BINÁRIO DE APERTO

Precauções ao unir tubos

• Consulte a seguinte tabela para as dimensões da parte alargada.
• Ao ligar as porcas flangeadas, aplique óleo refrigerante no interior e no exterior das porcas, e aperte-as três ou quatro vezes, pelo menos. (Use óleo de éster ou óleo de éter.)
• Consulte a tabela seguinte para o binário de aperto. (Exercer demasiada força pode fazer rachar a boca do tubo.) Depois de todos os tubos estarem ligados, use nitrogénio para realizar um teste de fuga de gás.

Tamanho do tubo Binário de aperto(kgf.m) A(m) Forma da unição
Ø6.35 1.8~2.5	8.7~9.1
Ø9.52 3.4~4.2	12.8-13.2
Ø12.7 5.5~6.6	16.2-16.6
Ø15.88 6.3~8.2	19.3-19.7

CUIDADO

• Use sempre uma mangueira larga para a ligação da porta de serviço.
• Após apertar a tampa, verifique se não existem fugas de refrigerante.
• Ao desapertar uma porca flangeada, use sempre duas chaves combinadas. Ao ligar a tubagem, use sempre uma chave de fendas e uma chave dinamométrica em combinação, para apertar a porca flangeada.
• Ao apertar a porca flangeada, revista a boca do tubo (faces interna e externa) com óleo para R410A (PVE), e aperte a porca com 3 a 4 voltas, conforme o aperto inicial.

1. Retire a tampa e rode a válvula no sentido contrário aos ponteiros do relógio, com a chave hexagonal.
2. Rode até o eixo parar.

Não exerça força excessiva na válvula de corte. Se o fizer, pode quebrar o corpo da válvula, já que a válvula não é do tipo assento traseiro. Use sempre uma ferramenta especial.

1. Certifique-se de que aperta a tampa com segurança.

1. Retire a tampa e rode a válvula no sentido dos ponteiros do relógio, com a chave hexagonal.
2. Aperte bem a válvula, até o eixo entrar em contacto com o vedante do corpo principal.
3. Certifique-se de que aperta a tampa com segurança.
4. Para o binário de aperto, consulte a seguinte tabela.

Binário de aperto

Tamanho da válvula de corte	Binário de aperto N-m (Rode no sentido dos ponteiros para fechar)
	Eixo (corpo da válvula)		Tampa (aba da válvula)	Porta de service Porca flangeada		Tubagem da LINH DE Gás ligada à unidade
Ø6.35	5.4-6.6	Chave hexago-nal 4 mm	13.5-16.5	11.5-13.9	14-17	-
Ø9.52					33-39
Ø12.7	8.1-9.9		18-22		50-60
Ø15.88	13.5-16.5	Chave hexago-nal 6 mm	23-27		62-75
Ø22.2	27-33 36	Chave hexago-nal 10 mm				22-28-
Ø25.4

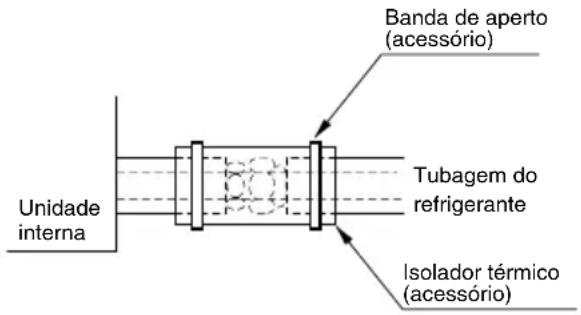

ISOLAMENTO TÉRMICO

1. Use material de isolamento térmico para a tubagem do refrigerante que tenha uma excelente resistência ao calor (superior a 120°C).
2. Precauções com humidade elevada: Este ar condicionado foi testado de acordo com a norma "ISO Condições com Humidade", e não apareceu qualquer falha. No entanto, se for utilizado durante muito tempo com atmosfera muito húmida (temperatura de ponto de condensação: mais de 23°C), poderão cair gotas de água. Neste caso, adicione material de isolamento térmico, de acordo com o seguinte procedimento:
3. Material de isolamento térmico a ser preparado... EPDM (Etileno Propileno Dieno Metileno) - acima de 120°C, temperatura resistente ao calor.
4. Aplique o isolamento com espessura superior a 10mm em ambientes com muita humidade.

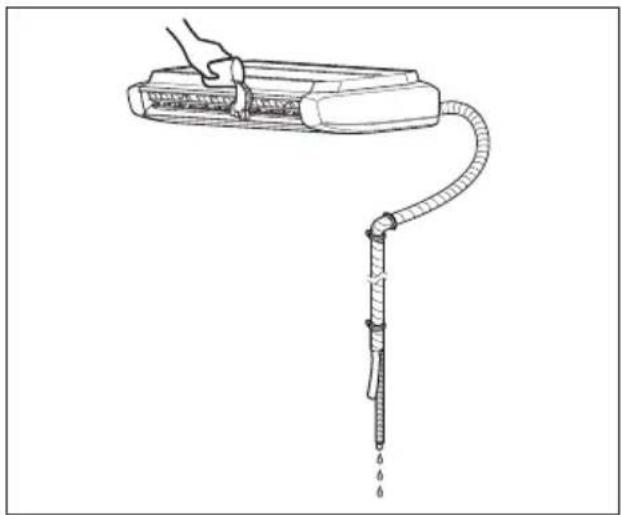

Verificar a Drenagem

1. Regule a direção das persianas de ar para cima e para baixo (horizontalmente).

Para verificar a drenagem.

1. Deite um copo de água no evaporador, utilizando um jarro.
2. Certifique-se de que a água flui através da mangueira de drenagem da unidade, sem fugas, e sai pela saída de drenagem.

Tubo de drenagem

1. A mangueira de drenagem deve apontar para baixo, para um fluxo de drenagem mais fácil.

1. Não instale o tubo de drenagem da seguinte forma.

1. Durante a união de diversos tubos de drenagem, siga o procedimento abaixo mencionado.

Os tubos de drenagem devem ser inclinados para baixo (1/50 a 1/100): certifique-se de que estão devidamente inclinados, para cima e para baixo, para evaporar o fluxo de reversão.

Ligação da Cablagem

Ligue os fios individualmente aos terminais do painel de controlo, de acordo com a ligação da unidade externa.

• Certifique-se de que a cor dos fios da unidade externa e o número do terminal são os mesmos que na unidade interna.

AVISO: Certifique-se de que os parafusos do terminal não podem soltar-se.

CUIDADO:

Depois de confirmar as condições anteriores, prepare a cablagem da seguinte forma:

1) Nunca deixe de ter um circuito de energia individual específico para o ar condicionado. Para o método de cablagem, oriente-se pelo diagrama do circuito no interior da cobertura da caixa de controlo. 2) Instale um disjuntor de circuito entre a fonte de alimentação e a unidade. 3) Os parafusos que apertam a cablagem na caixa das ligações elétricas podem ficar soltos com as vibrações a que a unidade está sujeita durante o transporte. Inspecione-os e certifique-se de que estão bem apertados. (Se estiverem soltos, tal pode causar a combustão dos fios.) 4) Especificações da fonte de alimentação. 5) Confirme que a capacidade elétrica é suficiente. Verifique se a capacidade elétrica é suficiente. 6) Certifique-se de que a voltagem de arranque é mantida em mais de 90 por cento da voltagem nominal marcada na placa. 7) Verifique se a espessura do cabo é a indicada nas especificações da fonte de alimentação.

(Verifique particularmente a relação entre o comprimento e a espessura do cabo.)

8) Nunca deixe de instalar um disjuntor de fuga onde estiver úmido ou molhado. 9) Os seguintes problemas podem ser causados por uma queda da voltagem.

• Vibração de um interruptor magnético, danos no ponto de contato, quebra do fusível, alteração do funcionamento normal de um dispositivo de proteção contra sobrecarga.
• A corrente de arranque correta não é dada pelo compressor.

TRANSFERÊNCIA

Ensine o cliente sobre os procedimentos de operação e manutenção, utilizando o manual de utilização.

(limpeza do filtro de ar, controle da temperatura, etc.)

INSTALAÇÃO DO CONTROLE REMOTO COM FIOS

• Como o sensor de temperatura ambiente está no controle remoto, a caixa do controle remoto deve estar instalada em um local afastado da luz solar direta, de muita umidade e da entrada direta de ar frio, para manter uma temperatura ideal. Instale o controle remoto a cerca de 5 pés (1,5m) acima do chão, em uma área com boa circulação de ar, a uma temperatura média.

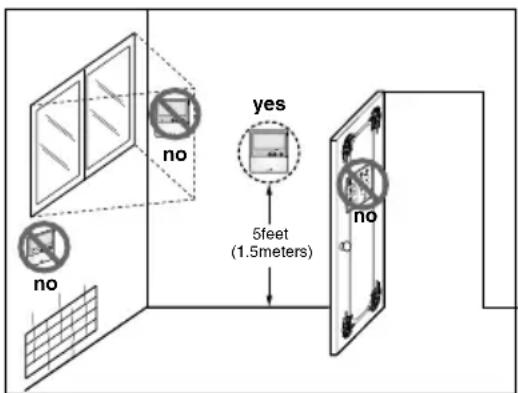

Não instale o controle remoto em um local onde este possa ser afetado por:

• Arames ou pontos mortos entre as portas e nos cantos.
• Ar quente ou frio das condutas.
• Calor irradiado pelo sol ou por aparelhos.
• Tubos ocultos ou chaminés.
• Áreas sem controle, como uma parede exterior atrás do controle remoto.
• Este controlo remoto está equipado com um visor LED de sete segmentos. Para a visualização correta do LED do controlo remoto, o controlo remoto deve ser instalado corretamente, conforme indicado na Fig.1.

(A altura padrão é de 1,2~1,5 m do nível do chão.)

Montagem da Cobertura Lateral

1. Cubra os lados do corpo principal com uma cobertura lateral, conforme indicado na figura.
2. Levante ligeiramente a extremidade da cobertura lateral com as mãos, para fixar a cobertura devidamente ao painel.
3. Empurre a cobertura lateral do lado da frente (lado da saída de ar) para o lado da grade de entrada, para bloquear a cobertura lateral no corpo principal.
4. Aperte o parafuso de fixação.

Instalação do Controlo Remoto com Fios

1. Fixe firmemente usando os parafusos fornecidos após colocar a placa do controlo remoto no local pretendido.
2. Coloque a placa de modo a não a danificar, pois a configuração pode ficar deficiente se a placa de configuração danificar. Configure a placa do controlo remoto para que se ajuste à caixa de ligação.

1. Pode configurar o controlo remoto com fios em três direções.
2. Direções de Configuração: A superfície da parede de ligação, para cima, para a direita.
3. Se configurar o cabo do controlo remoto para o lado direito e para cima, deve configurar o mesmo antes da remoção do guia de cabos.

*Remova a ranhura guia com o objeto comprido

① Regeneração da superfície da parede ② Ranhura guia da parte superior ③ Ranhura guia direita

1. Fixe a parte superior do controlo remoto à placa de configuração até à superfície da parede, como na figura abaixo e, em seguida, ligue pressionando a parte inferior.
2. Não deixe nenhum espaço entre o controlo remoto e as placas superior, inferior, direita e esquerda de configuração.

Quando separar o controlo remoto da placa de configuração, como na figura abaixo, depois de a inserir no furo de separação inferior com uma chave de parafusos, rode no sentido dos ponteiros do relógio para remover o comando.

• Existem dois furos de separação. Separe-os um de cada vez.
• Cuidado para não danificar os componentes interiores durante a separação.

1. Ligue a unidade interior e o controlo remoto usando o cabo de ligação.

1. Use um cabo de extensão se a distância entre o controlo remoto e a unidade interior for superior a 10m.

ATENÇÃO

Quando instalar o controlo remoto com fios, não o enterre na parede.

(Pode danificar o sensor de temperatura.)

Não instale o cabo a uma distância superior a 50m.

(Pode provocar erros de comunicação.)

• Quando instalar o cabo de extensão, verifique a direção de ligação do conector do controlo remoto e do produto para obter uma correta instalação.
• Se instalar o cabo de extensão em direção oposta, o conector não irá conectar-se.
• Especificações do cabo de extensão: 2547 1007 22# 2 centros 3 proteções 5 ou superior.

Nome e Função do Controlo Remoto com fios (Acessório)

1. Ecrã de indicação de utilização
2. Botão de configuração de temperatura
3. Botão de velocidade da ventoinha
4. Existem 3 velocidades da ventoinha
5. TECLA ON/OFF (Ligar/Desligar)
6. Botão de Selecção do modo de operação
7. Receptor do controlo remoto sem fios
8. Alguns equipamentos não recebem os sinais sem fios.
9. Botão de Fluxo de Ar
10. Botão de Subfunção
11. Botão de definição da função
12. Botão de ventilação
13. Não funciona
14. Reserva
15. Botão cima, baixo, esquerda, direita

Para verificar a temperatura interior, carregue na tecla.

1. Botão de temperatura da divisão
2. Apresenta apenas a temperatura da divisão percebida pelo controlo remoto.
3. Não existe controlo da temperatura da divisão.
4. No caso de ser uma unidade de entrada de ar fresco, irá aparecer apenas a temperatura ao redor do controlo remoto.
5. TECLA CONFIGURAR/CANCELAR
6. Botão Sair
7. Algumas funções podem não estar operacionais ou visíveis dependendo do tipo de produto.
8. Irá aparecer um valor estranho na temperatura da divisão caso o controlo remoto com fios não esteja conectado.

Modelo: PQRCVSL0 (Cor Preta)

PQRCVSL0QW (Cor Branca)

Configuração do Comutador DIP do PCB da Unidade Interior

	Função Descrição	Definições Desligadas	Definições	Ligadas	Padão
SW1	Comunização	N/A (Padão)	-	-	Off
SW2	Ciclo	N/A (Padão)	-	-	Off
SW3	Grupo de controle	Seleção do Principal e Secundário	Principal	Secundário	Off
SW4	Modo de Contato Seco	Seleção do Modelo de Contacto Seco	Seleção do controlo remoto com/sem fios no modo de utilizesçao Manual ou Automática	Auto	Off
SW5	Instalação	Ventilação Continua	Operação de Remocão Continua	-	Off
SW6	Ligação de aquecimento	N/A	-	-	Off
SW7	Ligação do Ventilador	Seleção da Ligação do Ventilador	Remoção das Ligações	em Funcionamento	Off
	Seleção de ventoinha (Consola)	Seleção da direção da Ventoinha para cima/baixo	Ventoinha superior + Ventoinha inferior	Apenas Ventoinha Superior
	Seleção da Região	Seleção de região tropical	Modelo Geral	Modelo Tropical
SW8	Etc.	Peças sobresselentes	-	-	Off

ATENÇÃO

Para os modelos Multi V, os comutadores DIP 1, 2, 6, 8 têm de estar DESLIGADOS.

Seleção do Controlo de Grupo

Comutador DIP no PCB (Unidades interiores tipo Conduta e Cassete)

① Configuração Principal Configuração Secundária - No.3 Off - No.3 On

1. É possível ligar até 16 unidades interiores (máx.) por cada controlo remoto com fios. Defina apenas uma unidade interior como Principal e as restantes como secundárias.
2. É possível ligar todo o tipo de unidades interiores.
3. É possível utilizar controlo remoto sem fios simultaneamente
4. É possível ligar o Contacto Seco e o Controlador Central em simultâneo.
5. A unidade Principal interior consegue reconhecer apenas o Contacto Seco e o Controlador central.
6. No caso de controlo Central e de Grupo em Simultâneo, é possível conectar unidades interiores série 2 ou mais recentes desde Fev. 2009.
7. Caso se trate de uma configuração de controlo Central, este poderá controlar as unidades interiores antes de configurar apenas os endereços da unidade principal interior.
8. A unidade secundária interior irá funcionar da mesma forma que a unidade interior principal.
9. A unidade secundária interior não pode ser controlada individualmente pelo controlador Central.
10. Alguns controlos remotos não funcionam com o Contacto Seco e Controlador central em simultâneo.

Contacte-nos para mais informações relativas a este assunto.

1. Se ocorrer um erro na unidade interior, é apresentado no controlo remoto com fios. Exceção de erro na unidade interior, apenas um controlo possível na unidade interior.
2. No caso de controlo em grupo, estará limitado às funções da unidade interior.
3. Seleção das opções de operação (stop/modo/temperatura)
4. Controle do fluxo de ar (forte/médio/fraco)
5. Não é possível em algumas funções.
6. A configuração da unidade interior principal/secundária pode ser efetuada utilizando um interruptor DIP na PCB.
7. É possível conectar unidades interiores desde fevereiro de 2009.

Caso contrário, por favor contacte a LGE.

• Pode ser a causa de avarias quando não estão definidas as opções principal e secundário.

• É possível controlar N unidades interiores por controle remoto com fios de M unidades (M+N≤17 unidades).

Configure apenas uma unidade interior como principal e as restantes como secundárias.

Configure apenas um controle remoto com fios como principal, e os restantes como secundários.

• Caso efetue a conexão de unidades interiores padrão e unidades de fornecimento de ar fresco, separe as mesmas com unidades padrão.

(Devido às diferentes configurações de temperatura.)

• Caso contrário, é o mesmo controlo do Grupo 1

* FAU: Unidade de Fornecimento de Ar Fresco Standard: Unidade Interior Standard

4.2 Controlo Remoto

■ Controlo remoto com fios 2 + Unidade interior 1

1. É possível ligar dois controlos remotos com fios numa unidade interior.
2. Pode ligar dois controlos remotos em todas as unidades interiores.
3. É possível utilizar o controlo remoto sem fios em simultâneo
4. É possível ligar o Contacto Seco e o Controlador Central em simultâneo
5. A unidade interior consegue reconhecer apenas o Contacto Seco e o Controlador central.
6. Não existem limites na função da unidade interior. * Podem estar ligados no máximo 2 controlos remotos com fios numa unidade interior.

5. Acessórios para configurações de controle em grupo

É possível configurar um controlo em grupo utilizando os seguintes acessórios.
