Tipo di prodotto	Unità interna di climatizzazione sospesa al soffitto
Marca	LG
Modello	MULTI V URNU48GVLA2
Capacità	Fino a 48.000 Btu/h (circa 14 kW)
Dimensioni (L x l x H)	Circa 1655 x 320 x (altezza non specificata) mm
Peso	Non specificato nel manuale
Alimentazione elettrica	Monofase o trifase a seconda dell'installazione, richiede un interruttore dedicato
Refrigerante	R-410A
Collegamento frigorifero	Tubazioni in rame svasate, dimensioni fino a 15,88 mm (gas) e 9,52 mm (liquido)
Funzioni principali	Climatizzazione, riscaldamento, ventilazione, deumidificazione, controllo a distanza via cavo e wireless
Controllo	Dispositivo di regolazione a distanza via cavo (PQRCVSL0) e wireless
Installazione	Sospesa al soffitto, inclinazione verso il basso per drenaggio, richiede 4 bulloni di sospensione
Drenaggio	Raccordo di drenaggio con pendenza discendente, orientamento sinistro o destro
Sicurezza elettrica	Messa a terra obbligatoria, interruttore differenziale, circuito dedicato
Sicurezza frigorifera	Test di tenuta all'azoto dopo l'installazione, coppia di serraggio specifica
Manutenzione	Pulizia regolare del filtro dell'aria, controllo delle perdite di gas
Parti di ricambio e riparabilità	Contattare il rivenditore o il centro assistenza autorizzato per ricambi e riparazioni
Condizioni di elevata umidità	Aggiunta di isolamento termico supplementare se punto di rugiada > 23°C

Domande frequenti - MULTI V URNU48GVLA2 LG

Che tipo di installazione è necessaria per l'apparecchio?

L'installazione deve essere eseguita da personale qualificato, con un circuito elettrico dedicato e un interruttore. L'unità viene sospesa al soffitto con bulloni di sospensione. Rispettare le distanze minime indicate (20 cm dai lati, 5 cm dal pavimento).

Come collegare i tubi frigoriferi?

Utilizzare tubi in rame di dimensioni adeguate (gas e liquido). Eseguire una svasatura pulita con l'utensile adatto per R-410A. Serrare i dadi alla coppia indicata (es: 5.5-6.6 kgf.m per Ø12.7). Applicare olio estere o etere sul dado prima del serraggio.

Come verificare il drenaggio dell'unità?

Versare un bicchiere d'acqua nell'evaporatore e verificare che scorra senza perdite fino all'uscita di drenaggio. Assicurarsi che il tubo di drenaggio abbia una pendenza discendente (1/50 a 1/100).

Quali precauzioni elettriche prendere?

Utilizzare un circuito dedicato con un interruttore dimensionato correttamente. Assicurarsi che la messa a terra sia effettuata. Non modificare il cavo di alimentazione. Verificare il serraggio delle viti dei morsetti.

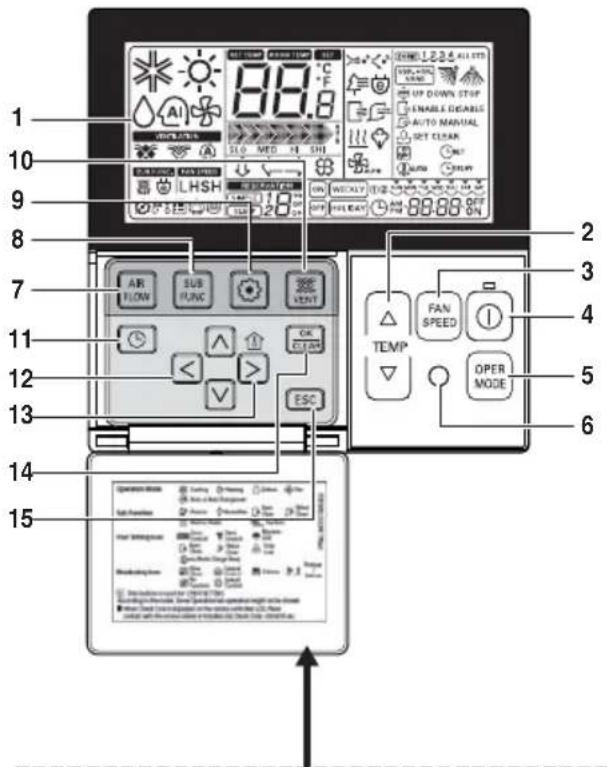

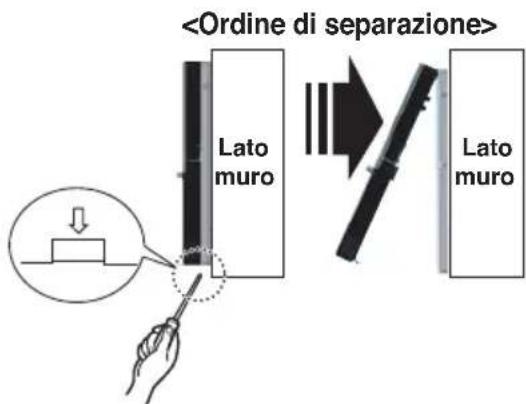

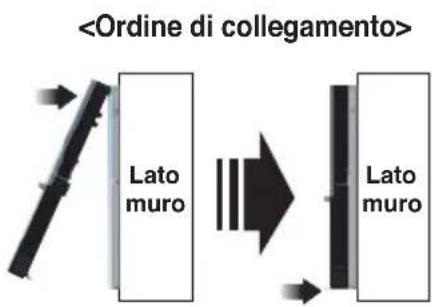

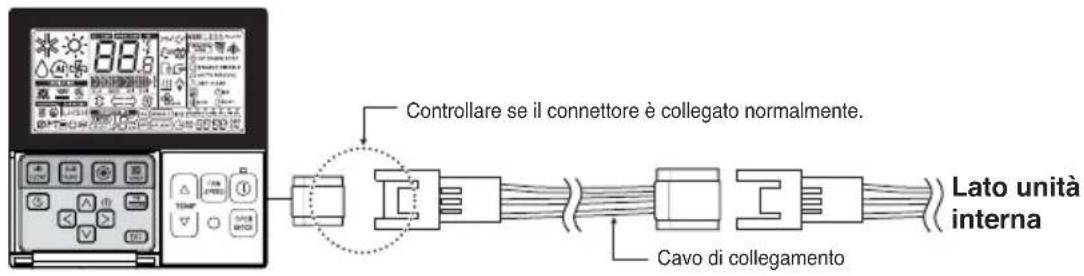

Come installare il comando a distanza via cavo?

Fissare la scatola di installazione a parete, far passare il cavo di comando in una delle tre direzioni (superficie, alto, destra). Collegare il cavo all'unità interna. Per un cavo di prolunga >10 m, utilizzare il modello PZCWRCG3 o PZCWRC2.

Cosa fare in caso di perdita di gas refrigerante?

Dopo l'installazione o la riparazione, verificare le perdite con azoto e un rilevatore. Se viene rilevata una perdita, serrare i raccordi o sostituire le parti difettose. Contattare un professionista autorizzato per le riparazioni.

Come pulire il filtro dell'aria?

Rimuovere il pannello laterale dell'unità, estrarre il filtro e pulirlo con un aspirapolvere o con acqua tiepida. Lasciare asciugare completamente prima di rimetterlo a posto. Eseguire questa operazione regolarmente.

Posso utilizzare il telecomando senza fili oltre al comando via cavo?

Sì, entrambi possono funzionare contemporaneamente. Il ricevitore wireless si trova sul pannello dell'unità. Assicurarsi che le batterie del telecomando non perdano.

Qual è il significato dei simboli nel manuale?

Il simbolo AVVERTENZA indica un rischio di lesioni gravi o mortali. ATTENZIONE indica un rischio di lesioni o danni materiali. Il simbolo di scossa elettrica segnala un rischio elettrico. Seguire sempre le istruzioni.

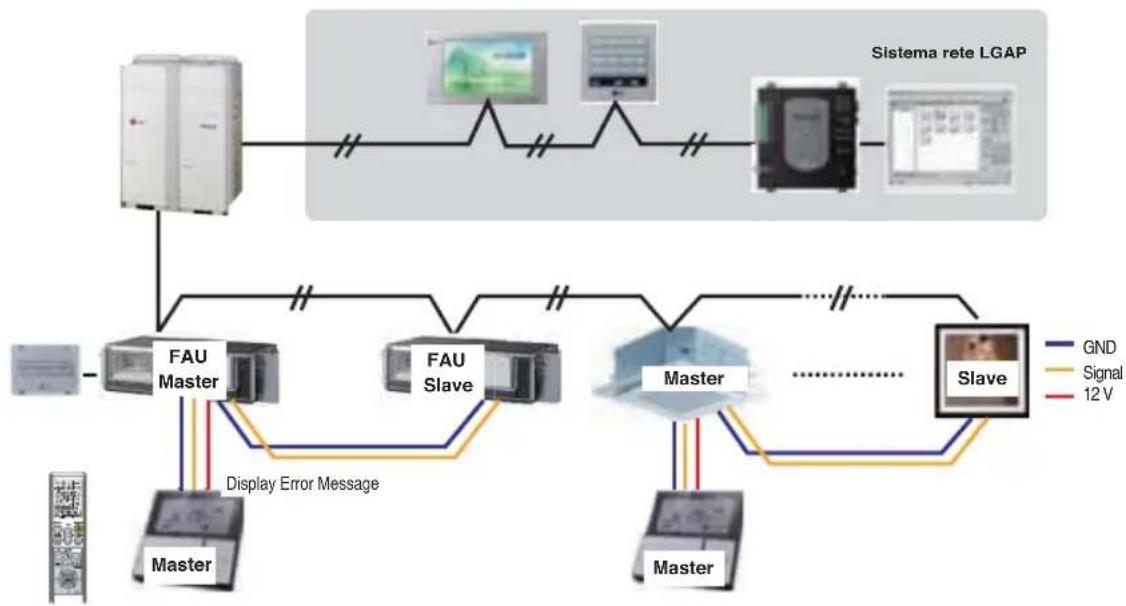

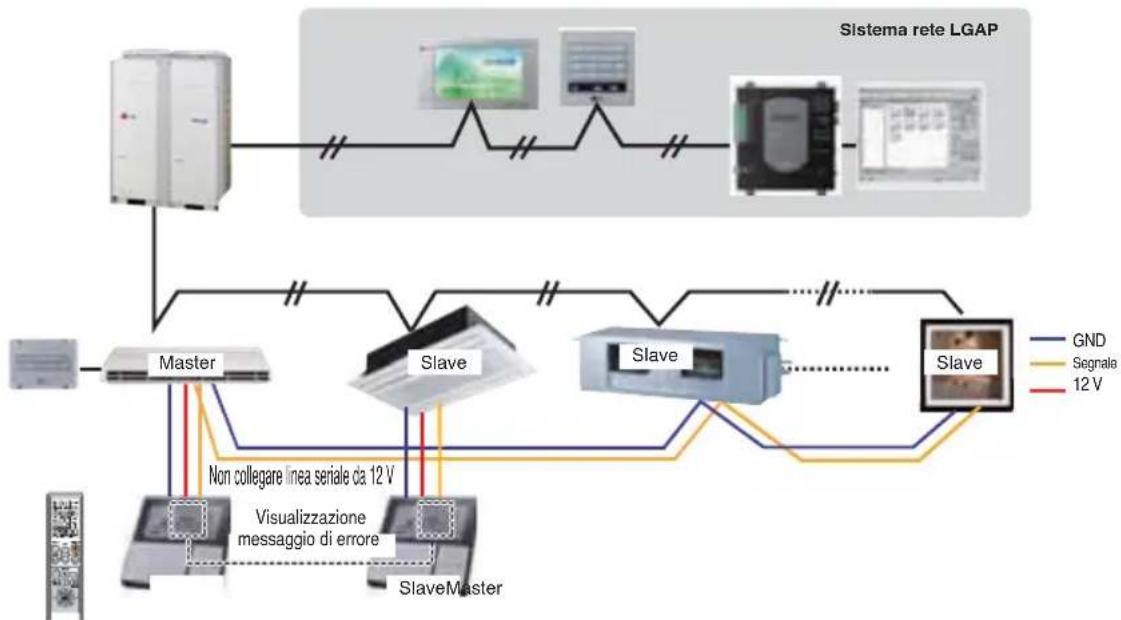

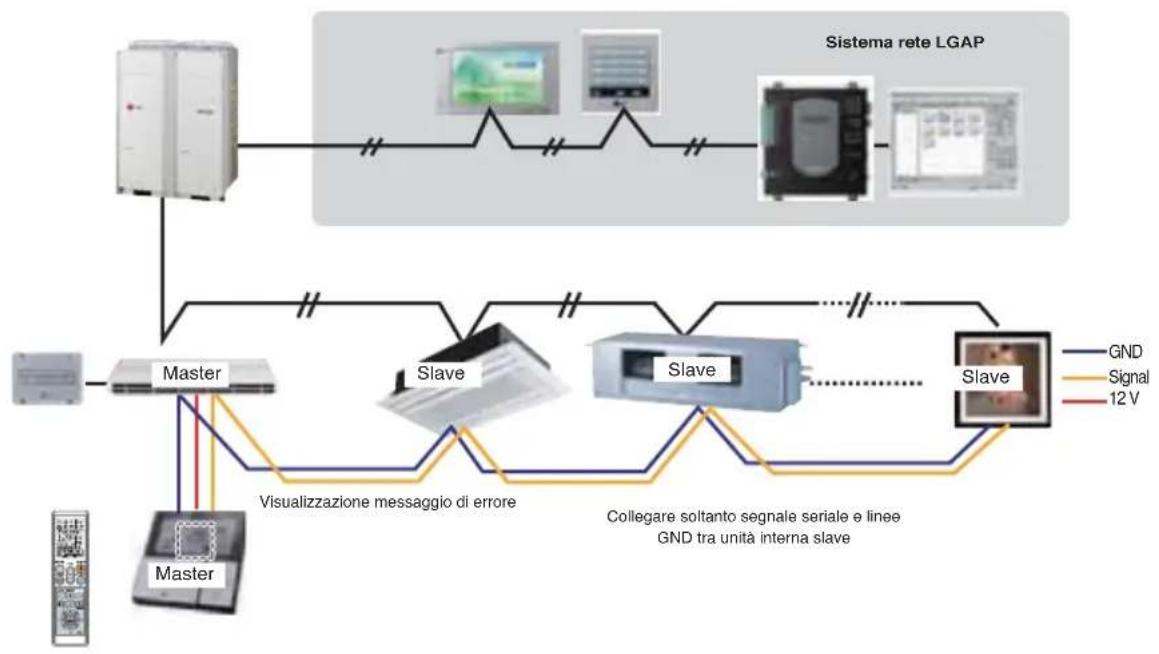

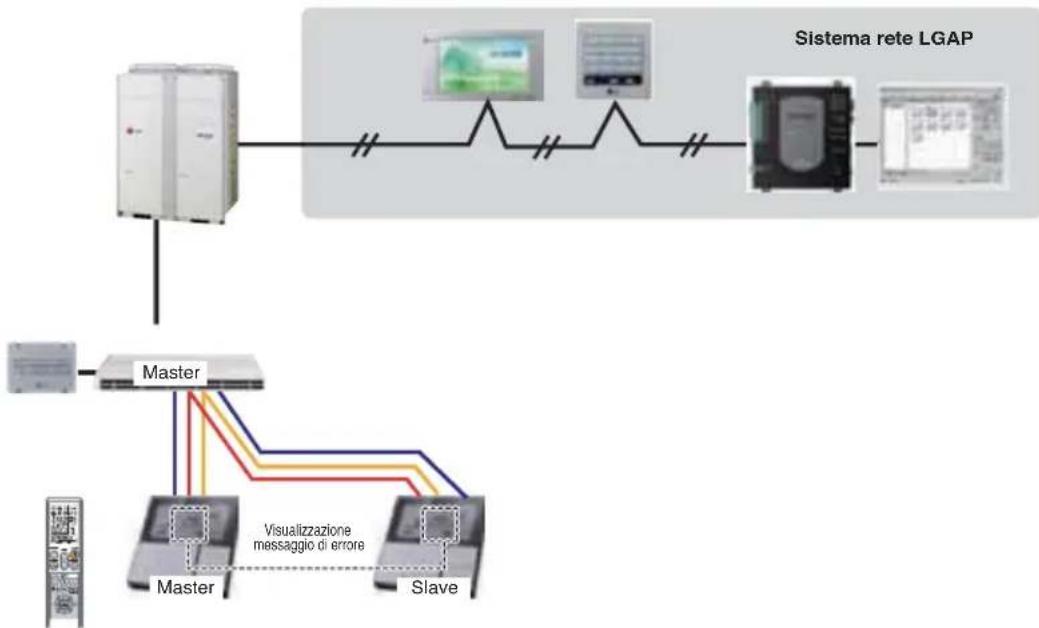

Come configurare il commutatore DIP per il comando di gruppo?

Sulla scheda elettronica, impostare SW3 su Master per un'unità principale e su Slave per le altre. Fino a 16 unità interne possono essere collegate a un singolo dispositivo di comando via cavo. Consultare la tabella di regolazione nel manuale.

MANUALE UTENTE MULTI V URNU48GVLA2 LG

MANUALE DI INSTALLAZIONE

CONDIZIONATORE D'ARIA

• Prima di installare il prodotto, leggere completamente questo manuale di installazione.
• L'installazione deve essere eseguita in conformità con le norme nazionali per le connessioni solo da parte di personale autorizzato.
• Dopo aver letto il manuale di installazione, conservarlo in un luogo sicuro.

Lavori di installazione

Componenti dell'installazione

Arnesi richiesti

Installazione Componenti.....3

Precauzioni di sicurezza ....4

Installazione

Scelta della collocazione migliore 6

Modello di carta per installazione Viti e tasselli in plastica Cavo di collegamento

Livella Cacciavite Trapano elettrico Punta a tazza per allargare i fori Metro

Lavori di preparazione per l'installazione 6

Tubi: lato gas, lato liquido. Materiale isolante. Tubo flessibile di scarico aggiuntivo.

Set utensili per svasatura. Chiavi dinamometriche. Chiave inglese.

Installazione unità interna....8

Preparazione dei tubi. 9

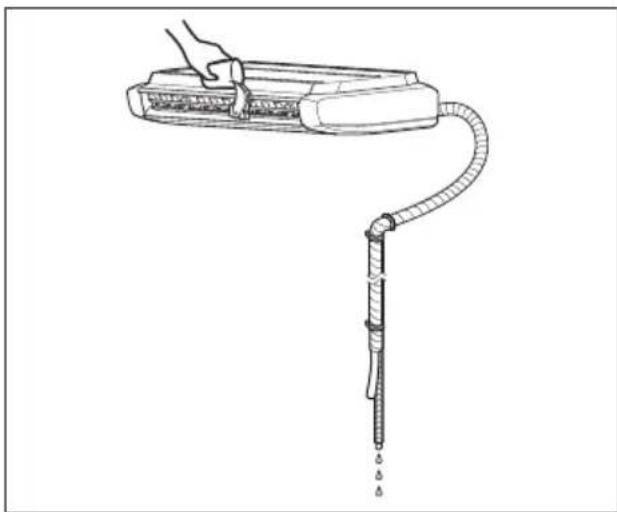

Controllo dello scarico 11

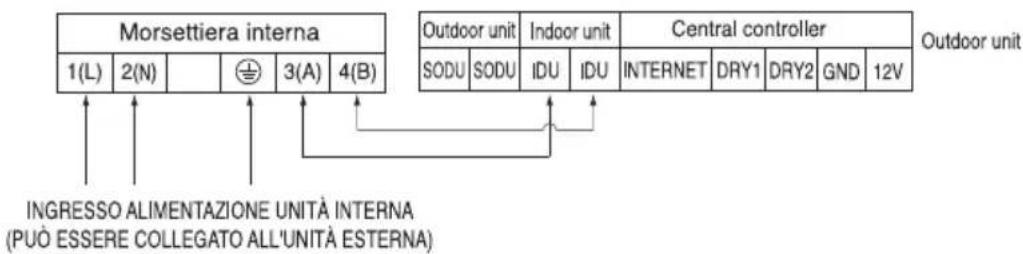

Collegamento cavi tra unità interna e unità esterna......11

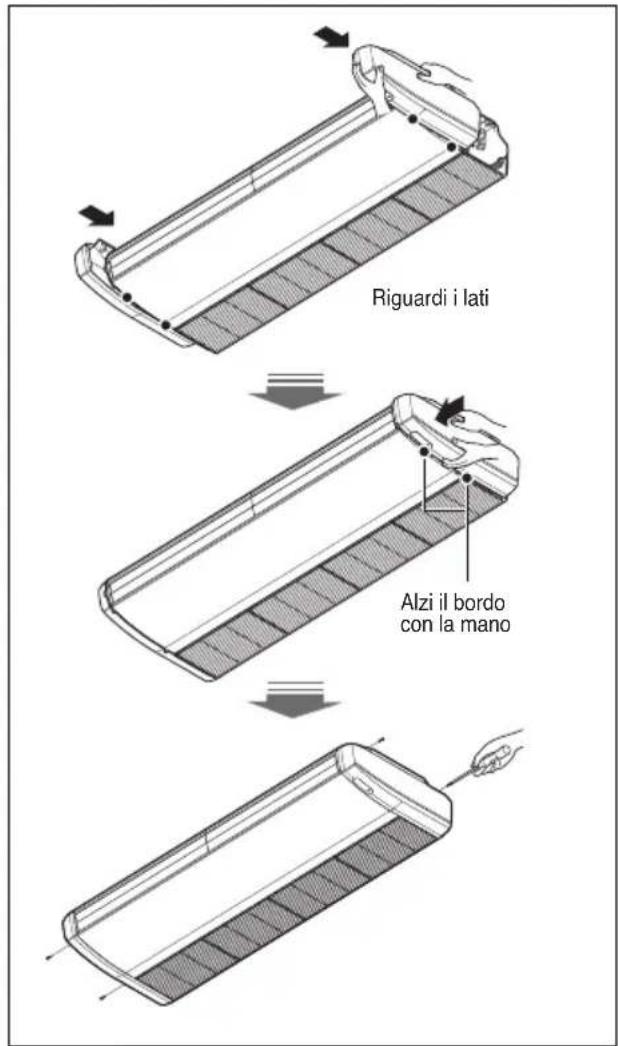

Assemblaggio copertura laterale 13

Impostazione Dip Switch....17

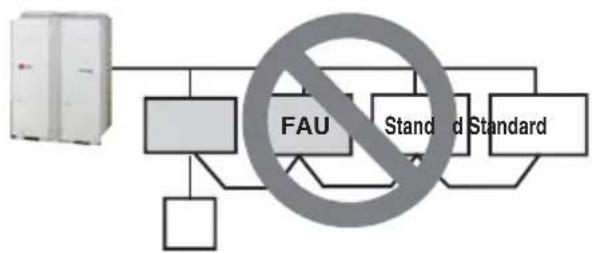

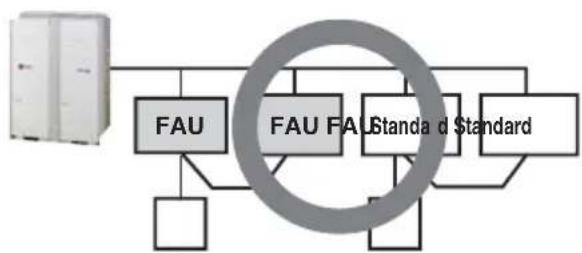

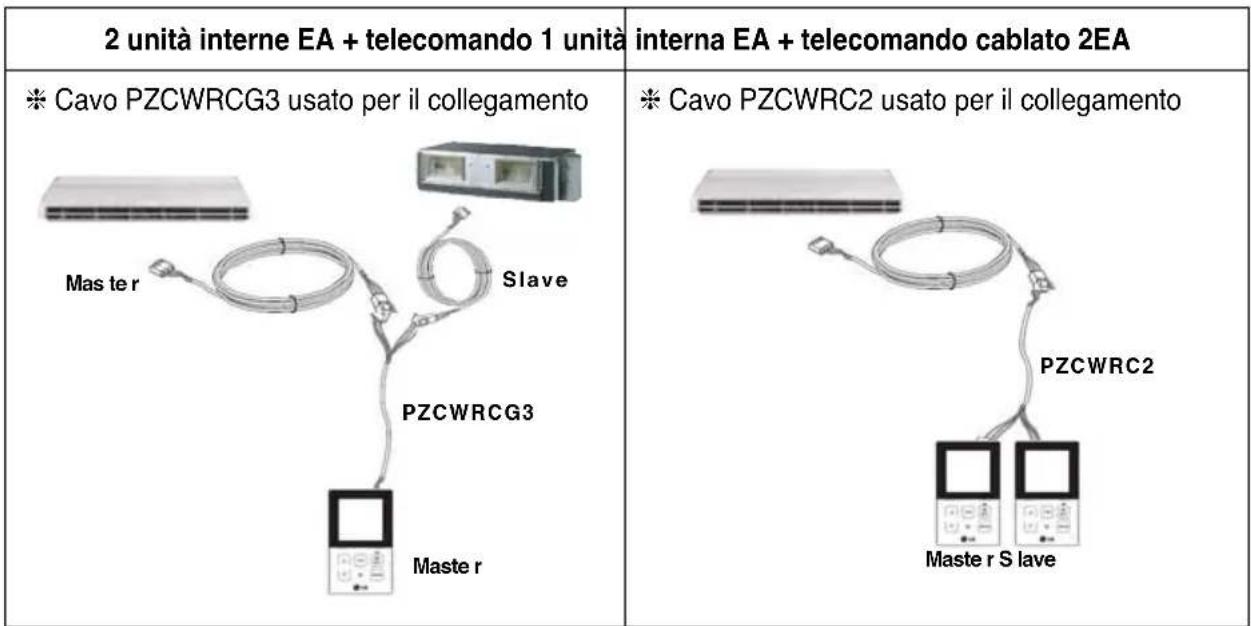

Impostazione controllo gruppo 18

Chiave esagonale. Rilevatore perdite di gas. Pompa del vuoto. Gruppo manometrico.

Manuale di istruzioni. Termometro ambientale.

Introduzione

Simboli usati in questo manuale

Questo simbolo segnala il rischio di scossa elettrica.

Questo simbolo segnala la presenza di pericoli che possono causare danni al condizionatore d'aria.

AVVISO

Questo simbolo indica note speciali.

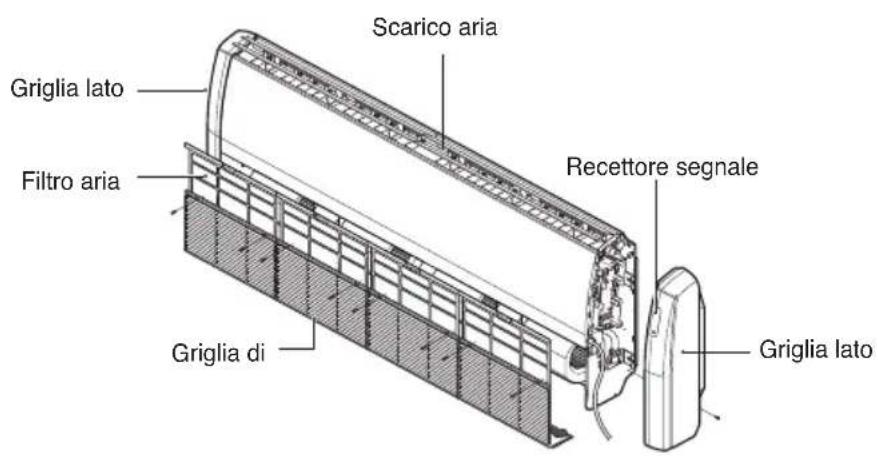

Caratteristica

Precauzioni di sicurezza

Rispettare le seguenti istruzioni per prevenire infortuni agli utenti, e alle altre persone in generale, e danni alle proprietà.

■ Assicurarsi di aver letto le istruzioni prima di installare il condizionatore d'aria. Osservare le avvertenze specifiche qui perché riguardano aspetti importanti attinenti alla sicurezza. - Operazioni errate dovute alla non osservanza delle istruzioni possono causare lesioni o danni. La gravità del pericolo viene classificata sulla base delle seguenti segnalazioni.

PERICOLO

Questo simbolo indica pericolo di morte o di seri infortuni.

ATTENZIONE

Questo simbolo segnala la possibilità di lesioni o danni limitatamente alle proprietà.

■ I significati dei simboli usati in questo manuale sono illustrati sotto.

Indica qualcosa da non fare assolutamente.

Indica che l'istruzione deve essere rispettata.

PERICOLO

Installazione

Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato.

Vi è il rischio di scosse elettriche o incendio.

Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato.

Non smontare o tentare di riparare il prodotto. Vi è il rischio di scosse elettriche o incendio.

Il prodotto deve essere sempre provvisto di messa a terra.

Vi è il rischio di scosse elettriche o incendio.

Installare il pannello e il coperchio della scatola di controllo in modo sicuro.

Vi è il rischio di scosse elettriche o incendio.

Installare sempre un interruttore automatico e un circuito dedicato.

L'errato cablaggio o installazione può causare incendi o scosse elettriche.

Utilizzare fusibili o interruttori automatici di giusta tensione.

Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato.

Vi è il rischio di scosse elettriche o incendio.

Non utilizzare il prodotto troppo a lungo in ambienti molto umidi e con una finestra o una porta aperta.

L'umidità potrebbe condensarsi e bagnare o danneggiare i mobili.

Vi è il rischio di scosse elettriche o incendio.

Il prodotto deve essere sempre provvisto di messa a terra.

Per l'installazione, rivolgersi sempre al rivenditore o a un centro di assistenza autorizzato.

Non installare il prodotto su supporti di installazione difettosi.

Accertarsi che l'area di installazione non sia soggetta a deterioramento nel tempo.

Vi è il rischio di scosse elettriche, incendio, esplosione o lesioni.

• Ciò potrebbe causare infortuni, incidenti o danni al prodotto.
• Se la base si rompe, l'unità può cadere con essa, causando infortuni a persone, guasti al prodotto o danni alle cose.

Funzionamento

Non conservare o utilizzare gas infiammabili o combustibili in prossimità del prodotto.

Vi è il rischio di incendio o guasti al prodotto.

ATTENZIONE

Installazione

Dopo l'installazione o la riparazione del prodotto, verificare sempre che non vi siano perdite di gas (refrigerante).

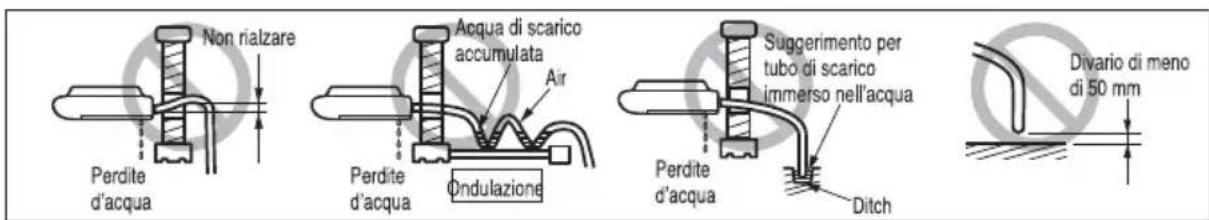

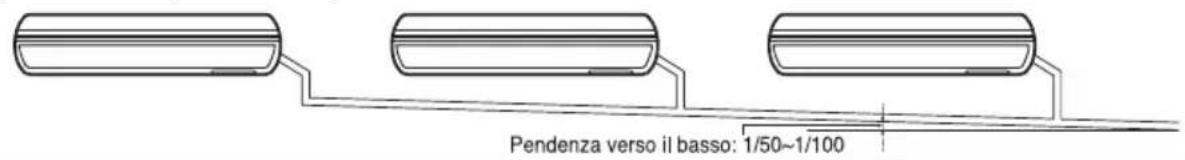

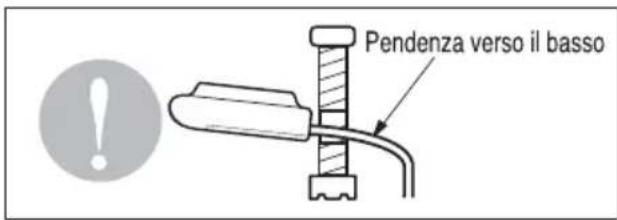

Installare il tubo flessibile di scarico in modo da garantire uno scarico corretto e sicuro.

Installare il prodotto allineandolo in modo uniforme.

• Livelli bassi di refrigerante potrebbero causare guasti al prodotto.
• Un errato collegamento può causare perdite d'acqua.

Per evitare perdite d'acqua.

Non installare il prodotto in modo che il rumore o l'aria calda provenienti dall'unità esterna possano causare danni ai vicini.

Per sollevare e trasportare il prodotto sono consigliabili due persone.

Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di sale).

Ciò potrebbe causare problemi con i vicini.

• Evitare lesioni personali.
• Ciò potrebbe causare corrosioni al prodotto. La corrosione, in particolare sul condensatore e sulle alette dell'evaporatore, può causare malfunzionamenti o inefficienza.

In caso di ingestione di liquido della batteria, lavarsi i denti e consultare subito un medico. In caso di perdita delle batterie, non utilizzare il telecomando.

• Le sostanze chimiche contenute nelle batterie potrebbero causare scottature o altri pericoli per la salute.

Installazione

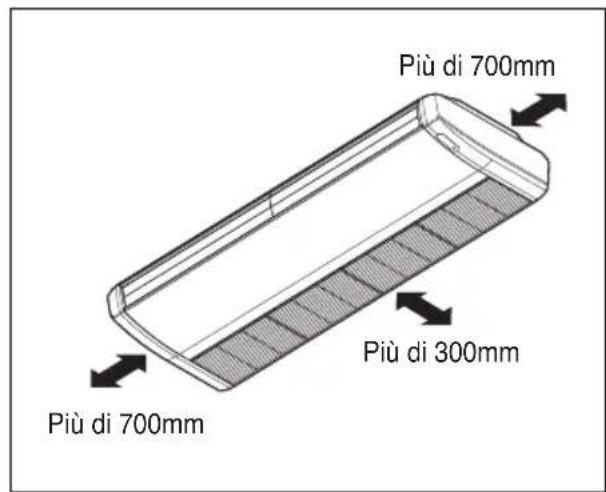

Scelta della collocazione migliore

Unità interna

1. Tenere l'unità lontana da fonti di calore o vapore.
2. Scegliere un luogo dove non ci sono ostacoli di fronte all'unità.
3. Assicurarsi che esista una via di scarico per la condensa.
4. Non installare in prossimità delle porte.
5. Assicurarsi che l'intervallo tra i muri e il lato sinistro (o destro) dell'unità sia maggiore di 20 cm. L'unità dovrebbe essere installata il più in basso possibile sul muro, lasciando un margine minimo di 5 cm dal pavimento.
6. Usare uno strumento come una trave per localizzare i montanti ed evitare di arrecare al muro dei danni non necessari.

Lavori di preparazione per l'installazione

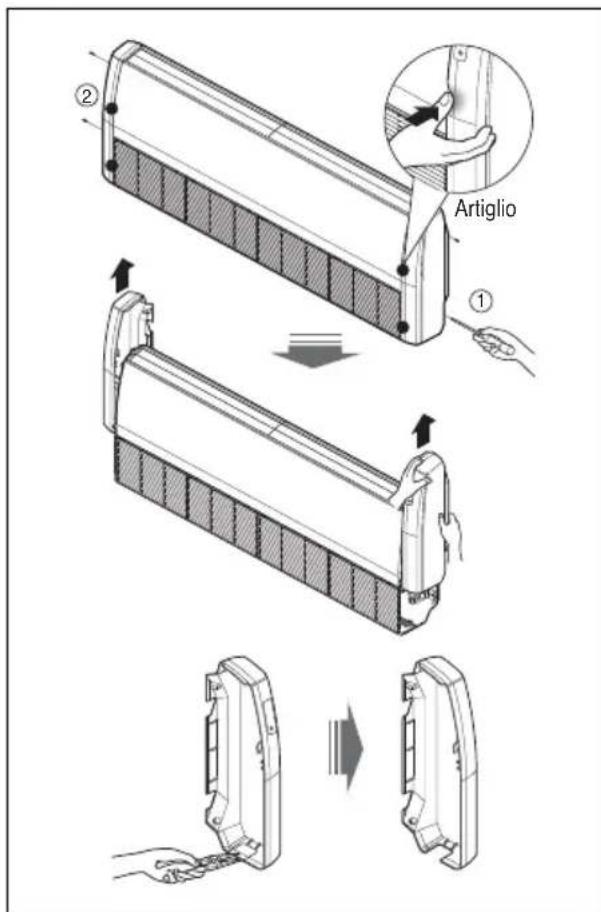

APRIRE LA COPERTURA LATERALE

1. Rimuovere le due viti dalla copertura laterale come illustrato in fig.
2. Sbloccare la copertura laterale dal pannello laterale tirando leggermente il bordo della copertura laterale.
3. Spingere la copertura laterale con il palmo della mano sul lato posteriore. (Lato griglia di immissione).
4. Mentre si spinge la copertura laterale, afferrarla con l'altra mano per impedire che cada.
5. Il foro di scarico si trova sul lato sinistro dell'unità e l'apertura del coperchio laterale è comune per il tubo di scarico, il tubo di collegamento e lo schema di cablaggio.
6. Rimuovere il tappo di gomma nella direzione di scarico desiderata.
7. Rimuovere il foro per tubi alla copertura laterale sinistra con l'aiuto di tenaglie/pinze.
8. Rimuovere il foro o la copertura lato destro solo se si è scelto il lato destro per lo scarico dell'acqua.

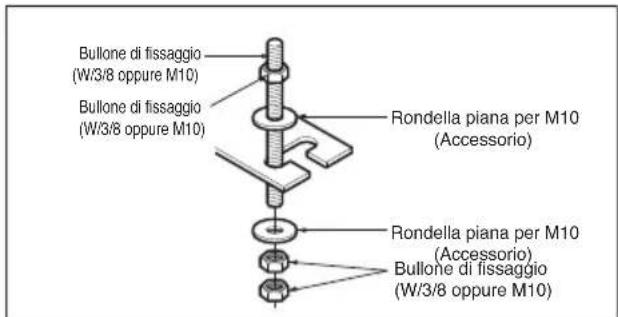

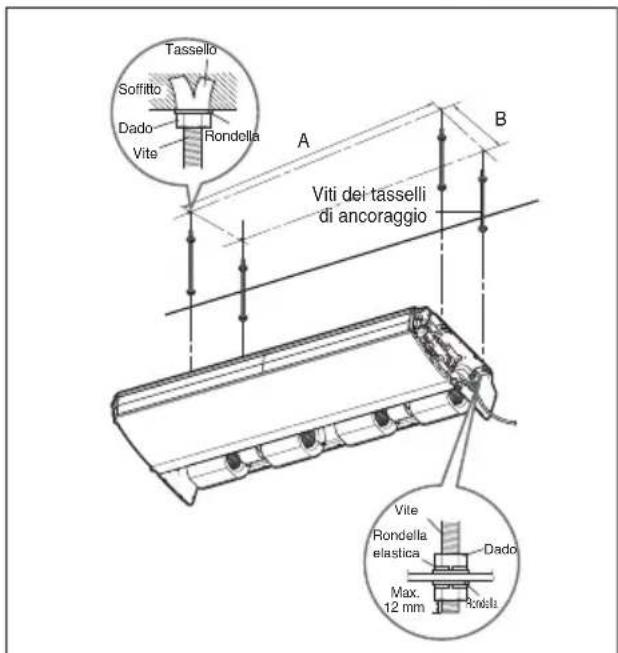

Montaggio del dado e del bullone di ancoraggio

• Preparare 4 bulloni di sospensione. (Ogni bullone deve avere uguale lunghezza.)
• Misurare e marcare la posizione dei fori per i tasselli di ancoraggio e per il passaggio dei tubi nella parete.
• Eseguire nel soffitto i fori per i tasselli di ancoraggio.
• Montare i dadi e le rondelle sui gambi delle viti di ancoraggio.
• Montare le viti di ancoraggio nei tasselli. Montare le piastre sulle viti di ancoraggio, controllando che si trovino in piano, e fissarle per mezzo delle altre rondelle (normali e a molla) e degli altri dadi.
• Controllare, utilizzando la livella, che l'unità si trovi in piano. Regolare a livello serrando opportunamente i vari dadi sulle viti di ancoraggio.
• Portare i ganci laterali nelle scanalature superiori delle piastre di sostegno, in modo da conferire all'unità interna l'inclinazione ottimale, che ne favorisce il corretto drenaggio.

Dim(mm) Capacità(Btu/h)	A	B
18/24k	855	320
36k	1255	320
48k	1655	320

ATTENZIONE

: Stringere il dado e il bullone per evitare che l'unità cada in terra.

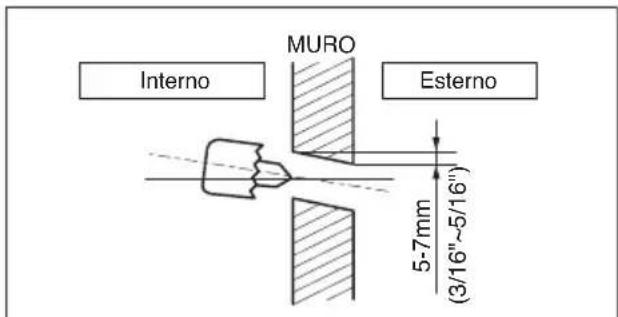

Foratura del muro

• Eseguire i fori per le tubazioni utilizzando una punta da 70 mm di diametro. Eseguire un foro sia sul lato destro che sul lato sinistro, mantenendo la direzione del foro leggermente inclinata rispetto al piano esterno di foratura.

Installazione unità interna

Attaccare l'unità interna sul bullone di sospensione secondo le seguenti istruzioni:

1. Sollevare l'unità interna ad un'altezza idonea.
2. Inserire la parte sospesa dei quattro bulloni di sospensione nei quattro supporti pendenti in dotazione sul lato dell'unità principale uno alla volta.
3. Abbassare l'unità interna fino a quando i supporti pendenti non si arrestano sulle rispettive rondelle piatte.
4. Regolare il livello nella direzione inferiore principale regolando i bulloni di sospensione. Inclinare l'unità interna nella direzione indicata nella figura.

ATTENZIONE

: le informazioni di installazione per declinazione

1. La corretta inclinazione dell'unità interna è molto importante per il drenaggio del condizionatore d'aria di tipo convertibile.

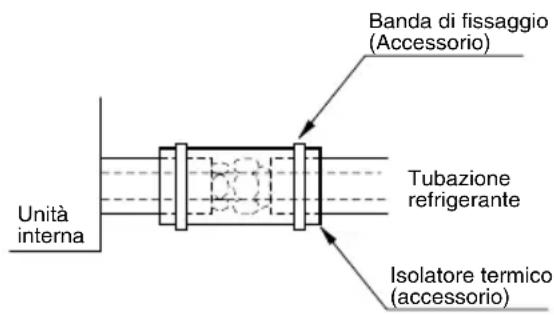

2. Lo spessore minimo della coibentazione per i tubi di collegamento tra le due unità è di 10 mm.
3. Se alle piastre di sostegno è stata conferita una perfetta orizzontalità, dopo l'installazione l'unità da interno si verrà a trovare leggermente inclinata verso il lato posteriore.

Vista frontale

L'unità deve trovarsi in posizione orizzontale o inclinata angolarmente

L'inclinazione deve essere inferiore o uguale a 1° o compresa tra 10 e 20 mm inclinata in direzione di scarico come illustrato in fig.

Soffitto

Vista laterale

• L'unità deve essere leggermente inclinata verso il lato posteriore.

Soffitto

Preparazione dei tubi

Le perdite di gas sono causate principalmente da un lavoro di svasatura difettoso. Eseguire il lavoro di svasatura seguendo la procedura riportata di seguito:

1. Tagliare i tubi e i cavi a lunghezza

• Usare un kit accessorio per tubature acquistato localmente.
• Misurare la distanza tra l'unità interna e l'unità esterna.
• Tagliare i tubi con una lunghezza leggermente superiore alla distanza misurata.
• Tagliare il cavo elettrico con una lunghezza superiore di 1,5 m alla lunghezza del tubo.

2. Rimozione dei riccioli

• Rimuovere completamente i riccioli alla sezione tagliata del tubo.
• Capovolgere il tubo verso il basso quando si rimuovono i riccioli per evitare che gli stessi ricadano all'interno del tubo.

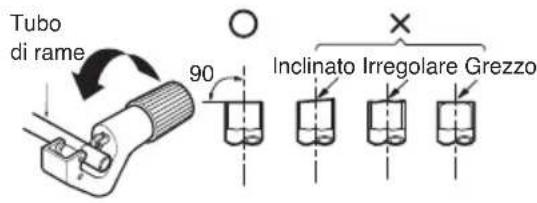

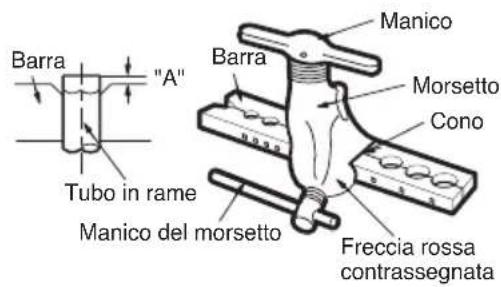

3. Operazioni di svasatura

• Effettuare il lavoro di svasatura per mezzo dello strumento di svasatura dedicato per R-410A come indicato.

Indoor unit [kW(Btu/h)]	Pipe " A"
	Gas(mm)	Liquid(mm)	Gas(mm)	Liquid(mm)
<5.6(19,100)	12.7 6.35	0.5~0.8	0~0	5
<16.0(54,600)	15.88	9.52	0.8~1	0.5~0.8
<22.4(76,400)	19.05	9.52	1.0~1	0.5~0.8

Tenere saldamente il tubo di rame in una barra (o stampo) come indicato dalle dimensioni della tabella di cui sopra.

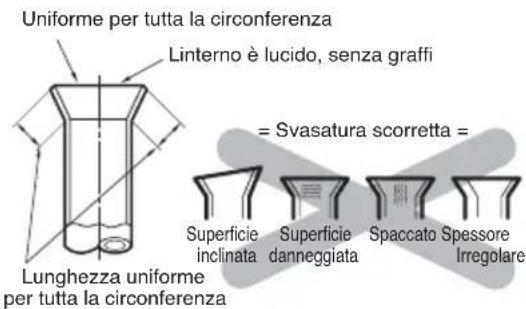

4. Controllo

• Confrontare il lavoro di svasatura con la figura di cui sopra.
• Se si rilevano difetti nella svasatura, tagliare la sezione svasata ed eseguire nuovamente la svasatura.

FORMA DELLA SVASATURA E COPPIA DI FISSAGGIO DEL DADO SVASATO

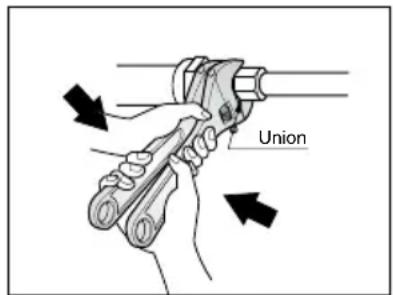

Precauzioni per il collegamento dei tubi

• Consultare la seguente tabella per le dimensioni di lavorazione della parte svasata.
• Quando si collegano i dadi svasati, applicare olio refrigerante all'interno e all'esterno delle svasature e ruotarli inizialmente tre o quattro volte. (Utilizzare olio di estere o etere acetico).
• Consultare la seguente tabella per la coppia di fissaggio (Applicando una coppia eccessiva si può provocare l'incrinatura delle svasature).
• Dopo aver collegato tutte le tubature, utilizzare l'azoto per eseguire il controllo di eventuali perdite di gas.

Dimensioni tubo Torque(kgf.m) A(mm) Forma svasatura
Ø6.35 1.8~2.5	8.7~9.1		90° A B=0.4~0.8
Ø9.52 3.4~4.2	12.8-13.2
Ø12.7 5.5~6.6	16.2-16.6
Ø15.88 6.3~8.2	19.3-19.7

AVVISO

• Utilizzare sempre un tubo di carico per il collegamento alla porta di servizio.
• Dopo aver fissato il coperchio, controllare l'assenza di perdite di refrigerante.
• Per allentare il dado svasato, utilizzare due chiavi insieme. Quando si collega la tubazione, utilizzare sempre una chiave e una chiave torsiometrica combinate per stringere il dado svasato.
• Quando si collega un dado svasato, rivestire la svasatura (lati interno ed esterno) con olio per R410A (PVE) e stringere a mano i dadi da 3 o 4 volte come nel fissaggio iniziale.

Apertura valvola di arresto

1. Rimuovere il coperchio e ruotare la valvola in senso antiorario con la chiave ad esagono.
2. Ruotare fino all'arresto dell'albero.

Non applicare una forza eccessiva sulla valvola di arresto. In caso contrario si rischia di danneggiare il corpo della valvola che è di tipo a schienale. Utilizzare sempre l'utensile specifico.

1. Verificare il fissaggio del coperchio.

Chiusura valvola di arresto

1. Rimuovere il coperchio e ruotare la valvola in senso orario con la chiave ad esagono.
2. Stringere la valvola fino a quando l'albero non entra in contatto con la guarnizione del corpo principale.
3. Verificare il fissaggio del coperchio.
4. Per la coppia di fissaggio, fare riferimento alla seguente tabella.

Coppia di fissaggio

Chiusura dimen-sione valvola	Coppia di fissaggio N-m (ruotare in senso orario per chiudere)
	Albero (corpo valvola)		Coperchio (coperchio valvola)	Porta di servizio	Dado svasato	Tubatura linea gas applicata all'unità
Ø6.35	5.4-6.6	Hexagonal wrench 4mm	13.5-16.5	11.5-13.9	14-17	-
Ø9.52					33-39
Ø12.7	8.1-9.9		18-22		50-60
Ø15.88	13.5-16.5	Hexagonal wrench 6mm	23-27		62-75
Ø22.2	27-33 36	44 Hexagonal wrench 10mm				22-28-
Ø25.4

ISOLAMENTO TERMICO

1. Per la tubazione refrigerante, utilizzare un materiale isolante termico con eccellente resistenza al calore (oltre 120°C).
2. Precauzioni in caso di elevata umidità:

Questo condizionatore è risultato conforme al test secondo la norma "Condizioni ISO con vapore". Tuttavia, se utilizzato a lungo in luoghi molto umidi (temperatura di condensazione: superiore a 23°C), possono cadere delle gocce d'acqua.

In questo caso, aggiungere materiale isolante come segue:

• Materiale isolante termico da preparare... EPDM (etilene propilene diene metilene) - oltre 120°C della temperatura di resistenza al calore.
• In ambienti molto umidi usare un isolante di uno spessore di altri 10mm.

Controllo dello scarico

Per controllare lo scarico.

1. Versare un bicchiere d'acqua sull'evaporatore.
2. Assicurarsi che l'acqua fluisca attraverso il tubo di scarico dell'unità interna alla sua perdita, e che defluisca tutta dall'uscita di scarico.

Tubazione di scarico

1. Il condotto di scarico dovrebbe puntare in basso per favorire il processo di deflusso.
2. Non sistemare il tubo di scarico similmente a quanto descritto nel seguito.

1. Se si assemblano numerose tubazioni di drenaggio, seguire la procedura citata di seguito.

La tubazione di drenaggio deve avere una pendenza verso il basso (1/50 - 1/100): verificare di non disporla in salita e poi in discesa per evitare il flusso inverso.

Collegamento cavi tra unità interna e unità esterna

Collegare i fili sui morsetti del quadro di lavoro uno alla volta in base allo schema di collegamento dell'unità esterna.

• Assicurarsi che il colore dei fili sull'unità esterna e i numeri sui morsetti corrispondano a quelli dell'unità interna.

AVVERTENZA: Assicurarsi che le viti dei morsetti siano ben serrate.

AVVERTENZA:

Dopo aver realizzato le suddette condizioni, preparare i fili elettrici secondo le seguenti istruzioni:

1) Utilizzare sempre un circuito di alimentazione dedicato esclusivamente al condizionatore. Per quanto riguarda il tipo di collegamento, seguire lo schema riportato all'interno del coperchietto del quadro di lavoro. 2) Montare un interruttore tra la fonte di alimentazione elettrica e l'unità. 3) Le viti che fissano il cablaggio nella scatola componenti elettrici possono allentarsi a causa delle vibrazioni alle quali è sottoposta durante il trasporto. Controllarle e verificare che siano tutte ben serrate. (Un eventuale allentamento può provocare la bruciatura dei fili.) 4) Specificare la fonte di alimentazione elettrica. 5) Controllare che la capacità elettrica sia sufficiente. 6) Verificare che la tensione di avviamento sia mantenuta almeno al 90% della tensione nominale indicata sulla targhetta. 7) Controllare che lo spessore dei cavi sia quello indicato nelle specifiche relative alle fonti di alimentazione elettrica. (Notare in particolare il rapporto lunghezza-spessore del cavo.) 8) Installare sempre un interruttore differenziale in ambienti dove sia presente acqua o umidità. 9) Eventuali cali di tensione possono causare i seguenti problemi:

• Vibrazioni sui teleruttori, danni ai loro punti di contatto, rottura dei fusibili, disturbi al normale funzionamento dei dispositivi di protezione da sovraccarico. Assenza di energia di avviamento per il compressore.

CONSEGNA

Mostrare al cliente il funzionamento e le procedure di manutenzione del prodotto avvalendosi del manuale d'uso (pulizia del filtro, regolazione temperatura, ecc.).

INSTALLAZIONE DI TELECOMANDO CON FILO

• Poiché il sensore della temperatura della stanza è installato nella scatola del telecomando, la scatola del telecomando dovrebbe essere installata in posizione lontana dalla luce diretta del sole, dall'umidità e dal flusso diretto di aria fredda in modo da mantenere una temperatura corretta dello spazio. Installare il telecomando a circa 1,5 m (5 ft) di altezza dal pavimento, in una zona in cui vi sia una buona circolazione dell'aria di temperatura media.

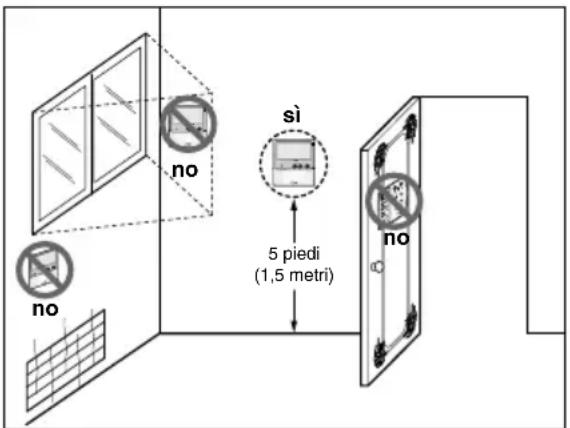

Non installare il telecomando in posizione dove possa essere compromesso da:

• Correnti d'aria o punti morti dietro a porte o angoli.
• Aria calda o fredda da condotti.
• Calore radiante dal sole o apparecchiature.
• Tubi camini nascosti.
• Zone non controllate come un muro esterno dietro al telecomando.
• Questo telecomando è dotato di un LED a sette segmenti. Per la visualizzazione corretta dei LED del telecomando, il telecomando dovrebbe essere correttamente installato come indicato alla figura 1.

(L'altezza standard è 1,2~1,5 m di altezza dal pavimento)

Fig. 1 Posizioni tipiche per il telecomando

Assemblaggio copertura laterale

1. Coprire i lati dell'unità principale con le coperture laterali come illustrato in fig. +
2. Sollevare leggermente il bordo della copertura laterale con le mani per fissare la copertura in modo appropriato sul pannello.
3. Spingere la copertura laterale dal lato anteriore (lato immissione aria) verso il lato griglia di immissione per bloccare la copertura laterale sull'unità principale.
4. Avvitare la copertura laterale come illustrato in figura.

Installazione del telecomando cablato

1. Collocare la piastra di montaggio del controller remoto dove desiderato e fissarla saldamente con le viti fornite.
2. Installarla non inclinata poiché un'inclinazione eccessiva può dare luogo a una configurazione errata. Impostare la piastra del controller remoto nell'apposito contenitore, se previsto.

1. Il cavo del telecomando con filo può essere installato in tre direzioni.
2. Direzione di configurazione: superficie della parete, superiore, destra
3. Se si installa il cavo del telecomando al lato superiore e destro, effettuare l'impostazione dopo aver rimosso la scanalatura della guida del cavo.

Rimuovere la scanalatura di guida con la punta lunga.

① Ripristino della superficie della parete ② Scanalatura superiore della guida ③ Scanalatura parte destra della guida

1. Fissare la parte superiore del controller remoto nella piastra di montaggio fissata alla parete, come nell'immagine, quindi collegare con la scheda premendo la parte inferiore.
2. Non lasciare spazi tra il controller remoto e la parte superiore e inferiore, destra e sinistra della piastra di montaggio.

Quando si separa il controller remoto dalla piastra di montaggio, come mostrato in figura, dopo aver inserito un cacciavite nel foro di separazione inferiore, ruotare in senso orario per staccare il controller.

- Vi sono due fori di separazione. Separarli individualmente uno per volta. - Fare attenzione a non danneggiare i componenti interni durante la separazione.

1. Collegare l'unità interna e il controller remoto usando il cavo di collegamento.

1. Usare una prolunga se la distanza fra il telecomando con filo e l'unità interna è superiore a 10 m.

ATTENZIONE

Quando si installa il telecomando con filo, non incassarlo a parete.

Potrebbe provocare danni al sensore di temperatura.

Non installare il cavo a 50 m o più.

Si potrebbero provocare errori di comunicazione.

• Quando si installa una prolunga, controllare la corretta direzione di collegamento del connettore lato telecomando e lato prodotto.
• Se si installa la prolunga in direzione opposta, il connettore non sarà collegato.
• Specifiche della prolunga: 2547 1007 22#2 nucleo 3 schermo 5 o superiore.

Nome e funzione del telecomando cablato (opzionale)

Attaccare l'etichetta informativa all'interno del coperchio. Scegliere la lingua corretta in base al proprio paese.

1. Display operativo
2. Tasto di impostazione della temperatura
3. Tasto velocità ventola
4. Sono disponibili 3 livelli di velocità della ventola.
5. Tasto ON/OFF
6. Tasto di selezione modalità di funzionamento
7. Ricevitore telecomando senza fili
8. Alcuni prodotti non ricevono i segnali wireless.
9. Tasto flusso d'aria
10. Tasto della funzione secondaria
11. Pulsante di impostazione delle funzioni
12. Tasto di ventilazione

Non funziona

1. Programmazione
2. Tasto su, giù, sinistra, destra
3. Per controllare la temperatura interna premere il pulsante.
4. Tasto temperatura ambiente
5. Visualizza solo la temperatura ambiente del sensore del telecomando.

Non c'è nessun controllo della temperatura ambiente.

• Nel caso in cui sia presente l'unità di ingresso aria fresca, visualizza solo la temperatura nelle vicinanze del telecomando.
• Tasto di impostazione/annullamento
• Pulsante di chiusura
• Alcune funzioni potrebbero non essere disponibili e visualizzate in base al tipo di prodotto. ※ Se il telecomando cablato non è collegato, verrà visualizzato un valore strano per la temperatura ambiente.

Modello: PQRCVSL0 (nero)

PQRCVSLOQW (bianco)

Impostazione del commutatore del PCB per l'unità interna

	Funzione Descrizione impostazione di spegnimento		Impostazione	di accensione	Predefinito
SW1	Comunicazione	N/A (predefinito)	-	-	Off
SW2	Ciclo	N/A (predefinito)	-	-	Off
SW3	Controllo gruppo	Selezione master/slave	Master	Slave	Off
SW4	Modalità contatto a secco	Selezione della modalità contatto a secco	Selezione del telecommando cablato/senza fili della modalità di funzionamento manuale o automatica.	Automatico	Off
SW5	Installazione	Funzionamento continuo ventola	Cancellazione funzionamento continuo	-	Off
SW6	Collegamento riscaldatore	N/A	-	-	Off
SW7	Collegamento ventilatore	Scelta del collegamento ventilatore	Rimozione collegamento	In funzione	Off
	Selezione pale console)	Scelta del lato pala alto/basso	Lato alto + lato basso pala	Solo lato alto pala
	Selezione regione	Selezione regione tropicale	Modello generale	Modello tropicale
SW8	Ecc.	Ricambio	-	-	Off

ATTENZIONE

Per modelli Multi V, il Dip switch 1, 2, 6, 8 deve essere impostato su OFF.

Impostazione controllo Gruppo

1. Controllo Gruppi 1

Telecomando cablato 1 + Unità interne

Commutatore nel PCB

① Impostazione master Impostazione slave ② -No.3 Off -No.3 On

1. È possibile controllare fino a 16 unità interne (max) con un telecomando cablato. Impostare solo una unità interna su Master, impostare le altre su slave.
2. È possibile effettuare il collegamento con altri tipi di unità interna.
3. È possibile utilizzare contemporaneamente il telecomando a fili.
4. È possibile collegare con contatto a secco e controller centrale contemporaneamente.
5. L'unità interna master può riconoscere solo il contatto a secco e il controller centrale.
6. Nel caso in cui si usi contemporaneamente il controller centrale e il controller di gruppo, è possibile collegare unità interne standard serie 2 o successive fin dal febbraio 2009.
7. Nel caso di impostazione del controller centrale, quest'ultimo può controllare le unità interne dopo che si è impostato solo l'indirizzo dell'unità interna master. -L'unità interna slave funzionerà come l'unità interna master.
8. L'unità interna slave non può essere controllata singolarmente dal controller centrale.
9. Alcuni telecomandi non possono funzionare contemporaneamente con il contatto a secco e il controller centrale. Contattarci per ulteriori informazioni in merito.
10. In caso di errore sull'unità interna, la visualizzazione appare sul telecomando cablato.

Ad eccezione dell'errore unità interna, una possibilità di comando singolo dell'unità interna.

1. Ad eccezione dell'errore unità interna, una possibilità di comando singolo dell'unità interna.
2. Selezione delle opzioni di funzionamento (funzionamento/arresto/modalità/imposta temperatura)
3. Controllo della velocità del flusso (alta/media/bassa)
4. Non è utilizzabile con alcune funzioni.
5. L'impostazione master/slave delle unità interne è possibile utilizzando un commutatore PCB.
6. A partire da febbraio 2009 si possono collegare tutte le unità interne.

Negli altri casi, contattare LGE.

---

2. Controllo Gruppi 2

• È possibile controllare fino a N unità interne con telecomandi cablati M. (M + N ≤ 17 unità)

Impostare solo una unità interna su Master, impostare le altre su Slave.

Impostare solo un telecomando cablato su Master, impostare gli altri su Slave.

Diversamente da questi, avviene lo stesso con il controllo gruppo 1.

3. Controllo Gruppi 2

■ Collegamento misto con unità interne standard e unità ingresso aria fresca

• In caso di collegamento con unità interna standard e unità ingresso aria fresca, separare la seconda dalla prima.

Questo perché le impostazioni della temperatura sono diverse.

• A parte quello, è uguale al Controllo gruppo 1.

• FAU: unità ingresso aria fresca Standard: unità interna standard

4.2 Telecomando

Telecomando cablato 2 + unità interna 1

1. È possibile connettere due telecomandi cablati con un'unità interna.
2. È possibile ogni tipo di unità interna per la connessione di due telecomandi.
3. È possibile usare il telecomando wireless allo stesso tempo.
4. È possibile connettere con Dry Contact e Centralina allo stesso tempo.
5. Nel caso di errore sull'unità interna visualizza sul telecomando cablato.
6. Non ci sono limiti al funzionamento dell'unità interna.
7. Con 1 unità interna è possibile collegare al massimo due telecomandi cablati.

5. Accessori per l'impostazione controllo gruppo

È possibile impostare il controllo gruppo usando gli accessori seguenti.
