MULTI V PTDCQ - Pompe à eau LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau pour systèmes de climatisation
Marque	LG
Modèle	MULTI V PTDCQ
Usage	Circulation d'eau pour installations CVC
Type de moteur	Moteur à courant continu sans balais
Alimentation	220-240 V, 50/60 Hz
Puissance nominale	0,5 kW (varie selon configuration)
Débit max	100 L/min
Hauteur manométrique max	30 m
Diamètre raccord	1 pouce (25,4 mm)
Poids	15 kg
Dimensions (LxPxH)	300 x 200 x 250 mm
Protection thermique	Oui, avec arrêt automatique
Indice de protection	IP44
Niveau sonore	< 60 dB(A)
Matériau du corps	Fonte
Roue	Technologie à haut rendement
Variateur de vitesse	Intégré, réglage continu
Entretien	Nettoyage régulier des filtres
Garantie	2 ans

FOIRE AUX QUESTIONS - MULTI V PTDCQ LG

Comment installer la pompe MULTI V PTDCQ ?

L'installation doit être réalisée par un professionnel. Fixez la pompe sur une surface plane et rigide, en respectant le sens de circulation de l'eau. Raccordez les tuyaux aux entrées/sorties marquées. Assurez-vous que l'alimentation électrique correspond aux spécifications (220-240 V).

Quelle est la procédure de démarrage initial ?

Avant de démarrer, purgez l'air du circuit en ouvrant les vannes de purge. Remplissez le système d'eau. Mettez sous tension et activez le variateur. Vérifiez le sens de rotation (indiqué par une flèche). Ajustez la vitesse selon les besoins.

Comment nettoyer la pompe ?

Débranchez l'alimentation. Retirez le capot avant. Nettoyez la roue et le corps avec un chiffon humide. Ne pas utiliser de produits abrasifs. Vérifiez les filtres et nettoyez-les si nécessaire. Remontez le capot.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique (fusible, disjoncteur). Assurez-vous que le variateur est en position de marche. Contrôlez que le moteur n'est pas bloqué. Si le voyant de défaut est allumé, consultez la section des codes d'erreur dans la notice.

Comment vérifier le sens de rotation ?

Observez la flèche sur le corps de la pompe. Mettez la pompe en marche brièvement ; le sens de rotation de la roue doit correspondre à la flèche. En cas d'inversion, inversez deux phases de l'alimentation électrique.

Quelle est la durée de vie moyenne ?

Avec un entretien régulier, la pompe MULTI V PTDCQ peut fonctionner plus de 15 ans. La durée de vie dépend de la qualité de l'eau, de la fréquence d'utilisation et du respect des consignes d'entretien.

Comment purger l'air du circuit ?

Ouvrez la vanne de purge située en haut de la pompe. Laissez l'eau s'écouler jusqu'à ce qu'il n'y ait plus de bulles d'air. Refermez la vanne. Cette opération est nécessaire après chaque intervention sur le circuit.

Quels types de liquides peut-elle pomper ?

Cette pompe est conçue pour l'eau claire non chargée, utilisée dans les circuits de chauffage ou de refroidissement. Ne pas utiliser pour des liquides corrosifs, inflammables ou contenant des particules solides.

Comment régler le variateur de vitesse ?

Tournez le bouton du variateur pour augmenter ou diminuer la vitesse. Un affichage LED peut indiquer la valeur. Référez-vous au tableau de réglage dans la notice pour adapter la vitesse à votre installation.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés LG ou sur le site officiel. Utilisez la référence du modèle (MULTI V PTDCQ) pour commander. Les pièces courantes sont les joints, la roue et le condensateur.

MODE D'EMPLOI MULTI V PTDCQ LG

LG

Manuel d'installation du cache de cassette

■Suivez les instructions pour installer correctement le cache extérieur.

• Lisez attentivement le manuel d'installation avant d'installer le cache.
• Pour éviter que l'extérieur du cache ne soit rayé ou ne se salisse pendant l'assemblage, placez toujours un chiffon propre sur le sol.
• Utilisez toujours les vis fournies avec le produit. (Si vous utilisez d'autres vis, cela peut endommager le produit.)

■Le but de ce cache extérieur est d'empêcher que l'unité intérieure ne soit exposée à l'extérieur.

- Utilisez-le lors de l'installation du climatiseur cassette au plafond sans finition.

Modèle TQ

Modèle TR

■Les caractéristiques de ce cache extérieur sont les suivantes.

1. La hauteur du cache peut être ajustée en fonction de la hauteur du produit. (Voir l'image du haut)
2. Le cache du côté des tuyaux peut être détaché.

■Ce produit est composé des composants suivants.

Cache A (4 unités)

Cache B (4 unités)

Cache C (4 unités)

Cache D (4 unités)

Vis (32 unités)

Manuel d'installation

N° de pièce : 3828A20128U

LG

Manuel d'installation du cache de cassette

■ Ordre d'installation

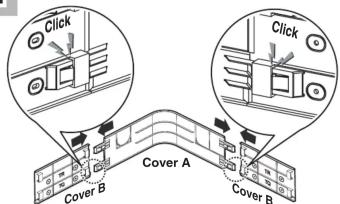

1. Assemblez 4 caches A et 4 caches B comme indiqué sur l'image.

3. Prenez l'un des 4 caches C et découpez 3 emplacements pour l'assemblage. (Découpez le long de la rainure sur la pièce d'assemblage.)

5. Assemblez les caches C et D comme indiqué sur l'image et utilisez les vis fournies pour serrer les caches. (6 emplacements)

2. Terminez l'assemblage jusqu'à ce que la forme rectangulaire soit formée comme indiqué sur l'image.

4. Assemblez les 3 caches C restants et les 4 caches D de manière à former une forme rectangulaire comme indiqué sur l'image.

N'assemblez pas un cache C dont la partie d'assemblage est découpée afin qu'il puisse être détaché.

6 Assemblez la pièce assemblée avec les couvercles A et B, et la pièce assemblée avec les couvercles C et D à la hauteur de l'unité intérieure, puis serrez les vis. (8 emplacements)

Pour TN et TP, percez un trou avant de serrer la vis.

7 Vérifiez le sens du panneau avant et placez le couvercle sur le panneau. (La direction de sortie du fil de connexion est la même que l'emplacement du couvercle amovible.)

9

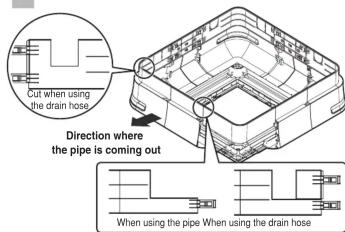

Après avoir choisi la direction souhaitée, faites des trous pour le tuyau et le tuyau de drainage afin de s'adapter à l'environnement d'installation.

1

Tenez le panneau avant en le gardant de niveau pour assembler l'unité intérieure. (Reportez-vous au manuel d'installation du produit)

8 Utilisez les vis fournies pour assembler le couvercle sur le panneau avant. (14 emplacements)

10 Pour le modèle TR, percez également un trou dans le couvercle C.

12 Assemblez le couvercle amovible C.
