IFMA64BN - Carte électronique TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte interface MADI
Marque	Tascam
Modèle	IF-MA64/BN
Dimensions (L x H x P)	107 x 34 x 164,4 mm
Poids	Environ 150 g
Alimentation	Alimentée par l'unité hôte (bus)
Consommation électrique	Environ 5 W
Connecteur d'entrée MADI	BNC coaxial 75 Ω (AES10-2008)
Connecteur de sortie MADI	BNC coaxial 75 Ω (AES10-2008)
Fréquences d'échantillonnage supportées	44,1 / 48 kHz (56/64 canaux), 88,2 / 96 kHz (28/32 canaux)
Résolution audio	24 bits
Format audio numérique	MADI (AES10-2008)
Voyant de verrouillage	LOCK (signal MADI valide)
Installation	Carte interne, nécessite débranchement de l'alimentation
Compatibilité	Appareils Tascam compatibles (consulter site TEAC)
Température de fonctionnement	0°C à 40°C (estimation)
Humidité de fonctionnement	30% à 85% HR (estimation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec
Sécurité	Débrancher l'alimentation avant installation/retrait ; produit classe A
Pièces détachées et réparabilité	Contacter le service client Tascam ou le revendeur
Informations générales	Notice d'utilisation téléchargeable sur tec-global.com

FOIRE AUX QUESTIONS - IFMA64BN TASCAM

Quels sont les types de connecteurs présents sur la carte IF-MA64/BN ?

La carte IF-MA64/BN dispose de connecteurs BNC coaxiaux 75 Ω pour l'entrée et la sortie MADI. Elle ne possède pas de connecteurs optiques.

Comment installer la carte IF-MA64/BN dans mon appareil Tascam ?

Avant toute installation, débranchez le cordon d'alimentation secteur de l'unité principale. Consultez le mode d'emploi de votre appareil pour la procédure d'installation spécifique. Serrez bien les vis des côtés gauche et droit de la carte.

Quels sont les formats audio supportés par cette carte ?

La carte supporte le format MADI (AES10-2008) avec une résolution de 24 bits. Les fréquences d'échantillonnage sont 44,1/48 kHz (jusqu'à 64 canaux) et 88,2/96 kHz (jusqu'à 32 canaux).

Que signifie le voyant LOCK sur la carte ?

Le voyant LOCK s'allume lorsque la carte reçoit un signal MADI valide sur le connecteur sélectionné (coaxial ou optique selon le modèle). Il ne s'allume pas si la fréquence d'échantillonnage ne correspond pas au réglage de l'unité principale.

Puis-je utiliser la carte IF-MA64/BN avec d'autres marques que Tascam ?

La carte est conçue pour être installée dans des appareils Tascam compatibles. Consultez le site mondial TEAC pour la liste des modèles compatibles.

Quel câble utiliser pour la connexion MADI coaxiale ?

Utilisez un câble coaxial 75 Ω avec des connecteurs BNC pour les entrées et sorties MADI coaxiales.

La carte IF-MA64/BN nécessite-t-elle une alimentation externe ?

Non, la carte est alimentée par le bus de l'unité hôte dans laquelle elle est installée.

Où puis-je télécharger la notice d'utilisation complète ?

Vous pouvez télécharger la notice depuis le site mondial TEAC (teac-global.com) dans la section Tascam Downloads, ou depuis notice-facile.com.

Que faire si un composant manque dans l'emballage ?

Contactez le service client Tascam (voir au dos de couverture de la notice). Conservez la boîte et les matériaux d'emballage pour un éventuel transport.

Quelles précautions de sécurité dois-je observer ?

Débranchez toujours l'alimentation avant d'installer ou retirer la carte. Ne pas utiliser en cas de problème ; contactez l'assistance technique. Ce produit est de classe A : il peut provoquer des interférences radio en environnement domestique.

MODE D'EMPLOI IFMA64BN TASCAM

Pour les utilisateurs en Europe

AVERTISSEMENT

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio, dans ce cas l'utilisateur peut être amené à prendre des mesures appropriées.

Pour les utilisateurs en Europe

AVERTISSEMENT

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.

Pour le Canada

CET APPAREIL NUMÉRIQUE DE LA CLASSE A EST CONFORME À LA NORME NMB-003 DU CANADA.

Nous, TEAC EUROPE GmbH. Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

Informations sur le marquage CE

EN55103-1/2

a) Environnement électromagnétique applicable : E4

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

- Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tous les équipements électriques et électroniques doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de poubelle sur roues barrée d'une croix indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté l'équipement.

Sommaire

PRÉCAUTIONS DE SÉCURITÉ IMPORTANTES....11

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES....12

Introduction....14

Caractéristiques de ces cartes....14

Modèles compatibles pour l'installation ....14

Présentation de la procédure d'installation....14

Éléments fournis....14

Utilisation du site mondial TEAC....15

Enregistrement de l'utilisateur ....15

Nom des parties....15

Face arrière 15

Caractéristiques techniques....17

Données 17

Valeurs d'entrée/sortie audio numériques 17

Autres....17

Dessins avec cotes 18

Introduction

Merci beaucoup d'avoir choisi une interface MADI de la série IF-MA64 TASCAM.

Avant de connecter et d'utiliser cette unité, veuillez prendre le temps de lire ce mode d'emploi en totalité pour vous assurer une bonne compréhension de sa mise en service et de son branchement, ainsi que de la façon d'utiliser ses nombreuses fonctions utiles et pratiques. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

Caractéristiques de ces cartes

• Reçoivent et produisent des signaux audio numériques non compressés – jusqu'à 64 canaux en 24 bits à 44,1/48 kHz ou 32 canaux en 24 bits à 88,2/96 kHz
• Connecteurs d'entrée et de sortie coaxiaux 75 Ω (IF-MA64/EX, IF-MA64/BN)
• Connecteur de renvoi coaxial 75 Ω (IF-MA64/EX)
• Connecteurs d'entrée et de sortie optiques (IF-MA64/EX)

Modèles compatibles pour l'installation

Avant l'installation de cette carte, consultez le site mondial TEAC (http://teac-global.com/) pour obtenir les dernières informations concernant les modèles dans lesquels elle peut être installée.

Présentation de la procédure d'installation

• Pour les procédures d'installation, voir le mode d'emploi de l'unité dans laquelle vous installez la carte.
• Débranchez toujours le ou les cordons d'alimentation secteur de l'unité principale avant d'installer ou de retirer une carte.
• Serrez bien les vis des côtés gauche et droit de la carte avant d'utilisation.

Éléments fournis

Ce produit est livré avec les éléments suivants.

Conservez la boîte et les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le service clientèle TASCAM (voir au dos de couverture).

- Unité principale....x 1

- Mode d'emploi (ce document) incluant la garantie ....... × 1

Utilisation du site mondial TEAC

Vous pouvez télécharger depuis le site mondial TEAC (http://teac-global.com/) le mode d'emploi nécessaire à cette unité.

1. Allez sur le site mondial TEAC (http://teac-global.com/).

2. Dans la section TASCAM Downloads (téléchargements TASCAM), cliquez sur la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

NOTE

Si la langue désirée n'apparaît pas, cliquez sur Other Languages (autres langues).

1. Cliquez sur le nom du produit dans la section « Produits » et ouvrez la page « Liens et téléchargements » de ce produit.
2. Sélectionnez et téléchargez le mode d'emploi nécessaire.

Enregistrement de l'utilisateur

Si vous êtes client aux USA, veuillez vous enregistrer en ligne comme utilisateur sur le site web TASCAM (http://tascam.com/)

Nom des parties

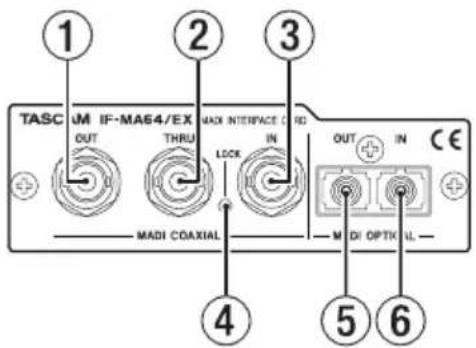

Face arrière

① Connecteur de sortie MADI COAXIAL OUT

C'est un connecteur BNC pour la sortie audio numérique au format AES10-2008.

Utilisez un câble coaxial 75 Ω pour raccorder un appareil MADI externe et transmettre les signaux numériques audio et de contrôle.

② Connecteur de renvoi MADI COAXIAL THRU (IF-MA64/EX uniquement)

C'est un connecteur BNC pour le renvoi audio numérique au format AES10-2008. Le signal renvoyé ici est celui reçu par le connecteur d'entrée MADI COAXIAL IN.

Utilisez un câble coaxial 75 Ω pour raccorder un appareil MADI externe et transmettre les signaux numériques audio et de contrôle.

NOTE

Le signal reçu par le connecteur d'entrée MADI COAXIAL IN est renvoyé par le connecteur MADI COAXIAL THRU, que l'unité soit ou non allumée.

Lorsque l'on allume ou que l'on éteint l'unité, la sortie du signal par le connecteur de renvoi MADI COAXIAL THRU est cependant momentanément interrompue. Pour cette raison, choisissez bien le moment de mise sous/hors tension de l'unité lorsqu'un signal produit par le connecteur de renvoi MADI COAXIAL THRU est utilisé par un appareil connecté.

③ Connecteur d'entrée MADI COAXIAL IN

C'est un connecteur BNC pour l'entrée audio numérique au format AES10-2008.

Utilisez un câble coaxial 75 Ω pour raccorder un appareil MADI externe et recevoir les signaux numériques audio et de contrôle.

④ Voyant de verrouillage LOCK

Ce voyant s'allume quand un signal valide entre par le connecteur sélectionné dans le menu de réglage de la carte (paramètre MADI INPUT SELECT, réglage COAXIAL ou OPTICAL).

NOTE

Ce voyant ne s'allume pas si les signaux reçus ont une fréquence d'échantillonnage différente de celle voulue par le réglage de l'unité principale.

⑤ Connecteur de sortie MADI OPTICAL OUT (IF-MA64/EX uniquement)

C'est un connecteur SC pour la sortie audio numérique au format AES10-2008. Utilisez un câble à fibre optique multimode pour lui relier un appareil MADI externe et transmettre les signaux numériques audio et de contrôle. Insérez le capuchon de caoutchouc fourni si ce connecteur n'est pas utilisé afin d'empêcher la poussière d'y pénétrer.

⑥ Connecteur d'entrée MADI OPTICAL IN (IF-MA64/EX uniquement)

C'est un connecteur SC pour l'entrée audio numérique au format AES10-2008. Utilisez un câble à fibre optique multimode pour lui relier un appareil MADI externe et recevoir les signaux numériques audio et de contrôle. Insérez le capuchon de caoutchouc fourni si ce connecteur n'est pas utilisé afin d'empêcher la poussière d'y pénétrer.

Caractéristiques techniques

Données

anaux et formats

Fréquence d'échantillonnage

44,1/48 kHz : 48 k frame, 56/64 canaux

88,2/96 kHz: 48 k frame, 28/32 canaux 96 k frame, 28/32 canaux

Valeurs d'entrée/sortie audio numériques

Connecteur d'entrée MADI COAXIAL IN

Connecteur : BNC coaxial 75 Ω

Format: AES10-2008

Connecteur d'entrée MADI OPTICAL IN (IF-MA64/EX uniquement)

Connecteur : SC duplex FDDI (diamètre du cœur 62,5 µm/ diamètre de gaine 125 µm ou câble à fibre optique multimode 50 µm/125 µm)

Format: AES10-2008

Connecteur de sortie MADI COAXIAL OUT

Connecteur : BNC coaxial 75 Ω

Format: AES10-2008

Connecteur de renvoi MADI COAXIAL THRU (IF-MA64/EX uniquement)

Connecteur : BNC coaxial 75 Ω

Format: AES10-2008

Connecteur de sortie MADI OPTICAL OUT (IF-MA64/EX uniquement)

Connecteur : SC duplex FDDI (diamètre du cœur 62,5 µm/diamètre de gaine 125 µm ou câble à fibre optique multi-mode 50 µm/125 µm)

Format : AES10-2008

Autres

dimensions

107 × 34 × 164,4 mm

(largeur × hauteur × profondeur, avec parties saillantes)

• Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.
• Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
