| Tipo di prodotto | Scheda interfaccia MADI |
| Marca | Tascam |
| Modello | IF-MA64/BN |
| Dimensioni (L x A x P) | 107 x 34 x 164,4 mm |
| Peso | Circa 150 g |
| Alimentazione | Alimentata dall'unità host (bus) |
| Consumo elettrico | Circa 5 W |
| Connettore di ingresso MADI | BNC coassiale 75 Ω (AES10-2008) |
| Connettore di uscita MADI | BNC coassiale 75 Ω (AES10-2008) |
| Frequenze di campionamento supportate | 44,1 / 48 kHz (56/64 canali), 88,2 / 96 kHz (28/32 canali) |
| Risoluzione audio | 24 bit |
| Formato audio digitale | MADI (AES10-2008) |
| Spia di blocco | LOCK (segnale MADI valido) |
| Installazione | Scheda interna, richiede scollegamento dell'alimentazione |
| Compatibilità | Dispositivi Tascam compatibili (consultare sito TEAC) |
| Temperatura di funzionamento | 0°C a 40°C (stimata) |
| Umidità di funzionamento | 30% a 85% UR (stimata) |
| Manutenzione e pulizia | Scollegare l'apparecchio prima della pulizia; utilizzare un panno asciutto |
| Sicurezza | Scollegare l'alimentazione prima dell'installazione/rimozione; prodotto classe A |
| Pezzi di ricambio e riparabilità | Contattare il servizio clienti Tascam o il rivenditore |
| Informazioni generali | Manuale d'uso scaricabile da tec-global.com |
Domande frequenti - IFMA64BN TASCAM
Domande degli utenti su IFMA64BN TASCAM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scheda elettronica in formato PDF gratuitamente! Trova il tuo manuale IFMA64BN - TASCAM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IFMA64BN del marchio TASCAM.
MANUALE UTENTE IFMA64BN TASCAM
MANUALE DI ISTRUZIONI
ITALIANO
取扱説明書
日本語
MANUALE DI ISTRUZIONI
IMPORTANTI NORME DI SICUREZZA
For U.S.A.
Per i clienti in Europa
ATTENZIONE
Si tratta di un prodotto in classe A. In un ambiente domestico, questo prodotto può causare interferenze radio, nel qual caso l'utente è tenuto ad adottare misure adeguate.
For Canada
DICHIARAZIONE DI CONFORMITÀ
Noi, TEAC EUROPE GmbH. Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germania dichiariamo sotto la nostra responsabilità, che il prodotto TEAC descritto in questo manuale è conforme ai corrispondenti standard tecnici.
Informazioni sul marchio CE
EN55103-1/2
a) Ambiente elettromagnetico applicabile: E4
IMPORTANTI NORME DI SICUREZZA
- Se si verificano problemi con questo prodotto, contattare TEAC per la riparazione. Non utilizzare il prodotto fino a quando non è stato riparato.
■er gli utenti europei
Smaltimento di apparecchiature elettriche ed elettroniche
(a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti urbani mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.
(b) Lo smaltimento in modo corretto delle apparecchiature elettriche ed elettroniche contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e l'ambiente.
(c) Lo smaltimento non corretto di apparecchiature può avere gravi conseguenze sull'ambiente e sulla salute umana come risultato della presenza di sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
(d) Il simbolo barrato della pattumiera indica che le apparecchiature elettriche ed elettroniche devono essere raccolte e smaltite separatamente dai rifiuti domestici.
(e) (e) I sistemi di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate sullo smaltimento delle vecchie apparecchiature elettriche ed
elettroniche, contattare il comune, il servizio di smaltimento rifiuti o il negozio dove è stato acquistato l'unità.
Indice dei contenuti
IMPORTANTI NORME DI SICUREZZA....35
IMPORTANTI NORME DI SICUREZZA....36
Introduzione....38
Caratteristiche di queste schede ....38
Modelli compatibili per l'installazione....38
Panoramica della procedura di installazione ....38
Accessori inclusi....38
Uso del sito TEAC Global....39
Registrazione utente....39
Nome delle parti....39
Pannello posteriore....39
Specifiche....41
Dati tecnici 41
Ingresso/uscita audio digitale nominali 41
Altro....41
Dimensioni 42

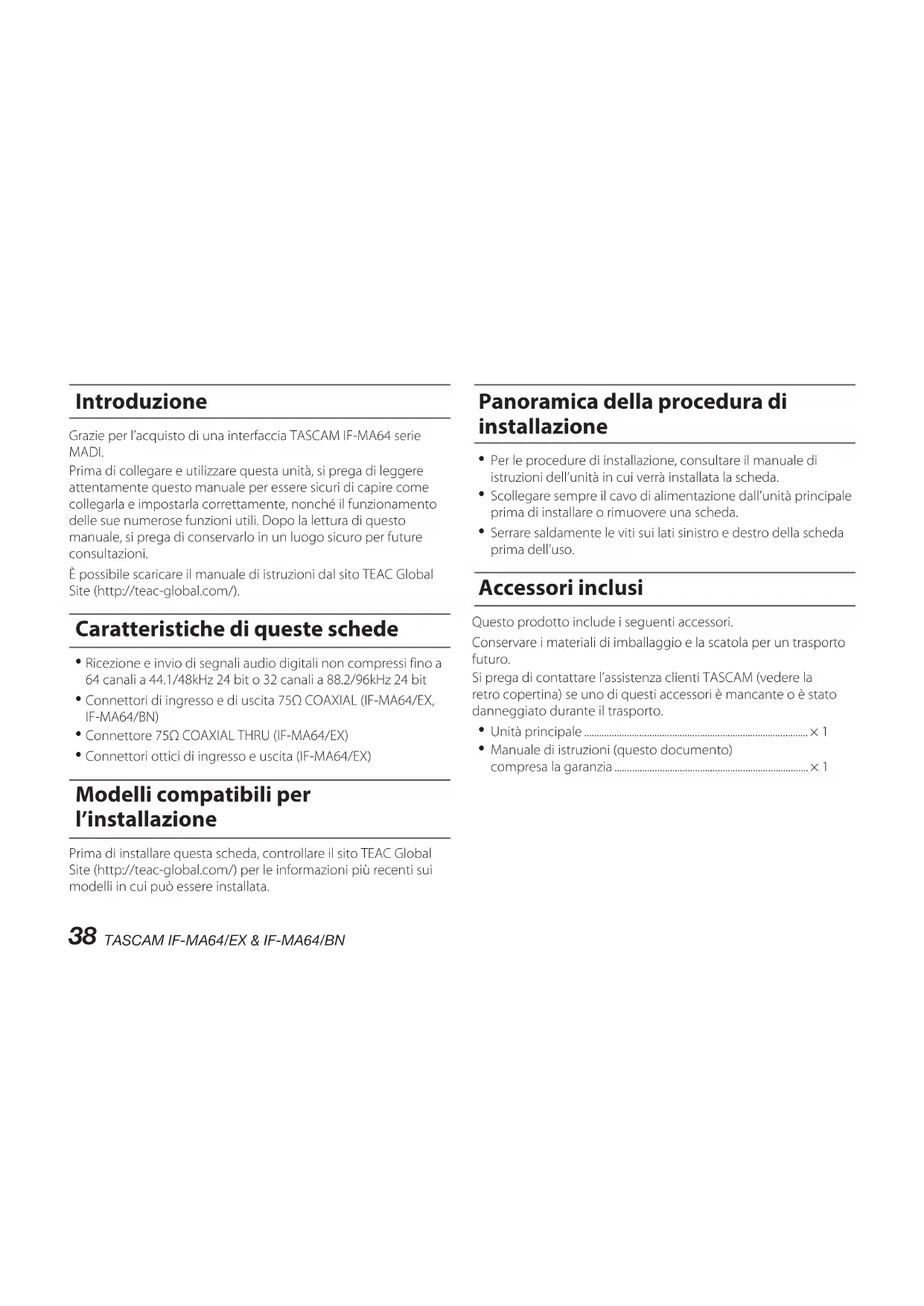

Introduzione
Grazie per l'acquisto di una interfaccia TASCAM IF-MA64 serie MADI.
Prima di collegare e utilizzare questa unità, si prega di leggere attentamente questo manuale per essere sicuri di capire come collegarla e impostarla correttamente, nonché il funzionamento delle sue numerose funzioni utili. Dopo la lettura di questo manuale, si prega di conservarlo in un luogo sicuro per future consultazioni.
È possibile scaricare il manuale di istruzioni dal sito TEAC Global Site (http://teac-global.com/).
Caratteristiche di queste schede
- Ricezione e invio di segnali audio digitali non compressi fino a 64 canali a 44.1/48kHz 24 bit o 32 canali a 88.2/96kHz 24 bit
- Connettori di ingresso e di uscita 75Ω COAXIAL (IF-MA64/EX, IF-MA64/BN)
- Connettore 75Ω COAXIAL THRU (IF-MA64/EX)
- Connettori ottici di ingresso e uscita (IF-MA64/EX)
Modelli compatibili per l'installazione
Prima di installare questa scheda, controllare il sito TEAC Global Site (http://teac-global.com/) per le informazioni più recenti sui modelli in cui può essere installata.
Panoramica della procedura di installazione
- Per le procedure di installazione, consultare il manuale di istruzioni dell'unità in cui verrà installata la scheda.
- Scollegare sempre il cavo di alimentazione dall'unità principale prima di installare o rimuovere una scheda.
- Serrare saldamente le viti sui lati sinistro e destro della scheda prima dell'uso.
Accessori inclusi
Questo prodotto include i seguenti accessori.
Conservare i materiali di imballaggio e la scatola per un trasporto futuro.
Si prega di contattare l'assistenza clienti TASCAM (vedere la retro copertina) se uno di questi accessori è mancante o è stato danneggiato durante il trasporto.
- Unità principale .......x 1
- Manuale di istruzioni (questo documento) compresa la garanzia ....... × 1
Uso del sito TEAC Global
È possibile scaricare il manuale di istruzioni di questa unità dal sito TEAC Global Site (http://teac-global.com/).
- Aprire il sito TEAC Global (http://teac-global.com/).
- Nella sezione TASCAM Downloads, selezionare la lingua desiderata per aprire la pagina di download per la propria lingua.
NOTA
Se la lingua desiderata non viene visualizzata, cliccare su Other Languages.
- Cliccare sul nome del prodotto nella sezione "Ricerca per nome del modello" per aprire la pagina Download del prodotto.
- Selezionare e scaricare i driver dedicati e il manuale di istruzioni necessario.
Registrazione utente
I clienti negli Stati Uniti sono pregati di visitare il sito TASCAM (http://tascam.com/) per registrarsi come utente online.

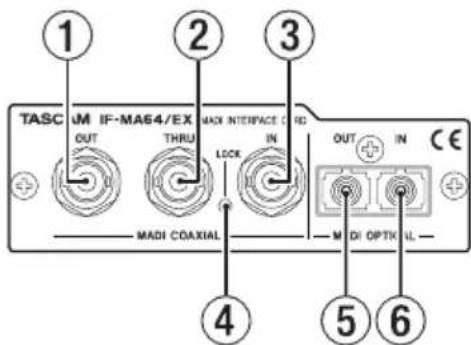

Nome delle parti
Pannello posteriore
Si tratta di un connettore BNC per l'uscita audio digitale in formato AES10-2008.
Utilizzare un cavo coassiale da 75Ω per il collegamento di un dispositivo esterno MADI e trasmettere segnali audio e di controllo digitali.
② Connettore MADI COAXIAL THRU (solo IF-MA64/EX)
Si tratta di un connettore BNC per l'uscita audio digitale in formato AES10-2008.
Il segnale del connettore COAXIAL MADI IN è attraverso l'uscita.
Utilizzare un cavo coassiale da 75Ω per il collegamento di un dispositivo esterno MADI e trasmettere segnali audio e di controllo digitali.
NOTA
Il segnale proveniente dal connettore MADI COAXIAL IN viene mandato in uscita attraverso il connettore MADI COAXIAL THRU se con l'unità accesa che spenta.
Quando l'unità viene accesa/spenta, tuttavia, il segnale in uscita dal connettore MADI COAXIAL THRU verrà interrotto momentaneamente. Per questo motivo, accendere o spegnere l'unità con attenzione quando il segnale in uscita dal connettore MADI COAXIAL THRU viene utilizzato da un dispositivo collegato.
③ Connettore MADI COAXIAL IN
Si tratta di un connettore BNC per l'ingresso audio digitale in formato AES10-2008.
Utilizzare un cavo coassiale da 75Ω per il collegamento di un dispositivo esterno MADI e ricevere segnali audio e di controllo digitali.
④ Indicatore LOCK
Questo indicatore si accende quando un segnale valido viene immesso attraverso il connettore selezionato nel menu di impostazione della scheda (voce MADI INPUT SELECT COAXIAL o impostazione OPTICAL).
NOTA
Questo non si illumina quando riceve segnali con frequenze di campionamento diverse dall'impostazione dell'unità principale.
⑤ Connettore MADI OPTICAL OUT (solo IF-MA64/EX)
Si tratta di un connettore SC per l'uscita audio digitale in formato AES10-2008.
Utilizzare un cavo in fibra ottica multi-mode per collegare un dispositivo esterno MADI e trasmettere segnali audio e di controllo digitali.
Fissare il cappuccio di gomma in dotazione quando non è in uso per evitare che si depositi polvere.
⑦ Connettore MADI OPTICAL IN (solo IF-MA64/EX)
Si tratta di un connettore SC per l'ingresso audio digitale in formato AES10-2008.
Utilizzare un cavo in fibra ottica multi-mode per collegare un dispositivo esterno MADI e ricevere segnali audio e di controllo digitali.
Fissare il cappuccio di gomma in dotazione quando non è in uso per evitare che si depositi polvere.
Specifiche
Dati tecnici
Canali e formati
Frequenza di campionamento
44.1/48 kHz: 48k frame, canali 56/64
88.2/96 kHz: 48k frame, canali 28/32
96k frame, canali 28/32
Ingresso/uscita audio digitale nominali
Onnettore MADI COAXIAL IN
Connettore: BNC coassiale 75Ω
Formato: AES10-2008
■bnnettore MADI OPTICAL IN (solo IF-MA64/EX)
Connettore: FDDI duplex SC (62.5μm diametro dell'ani-ma/125μm diametro rivestimento o cavo a fibra ottica 50μm/125μm multi-mode)
Formato: AES10-2008
Onnettore MADI COAXIAL OUT
Connettore: coassiale BNC 75Ω
Formato: AES10-2008
●bnnettore MADI COAXIAL THRU (solo IF-MA64/EX)
Connettore: coassiale BNC 75Ω
Formato: AES10-2008
■Connettore MADI OPTICAL OUT (solo IF-MA64/EX)
Connettore: FDDI duplex SC (62.5μm diametro dell'ani-ma/125μm diametro rivestimento o cavo a fibra ottica 50μm/125μm multi-mode)
Formato: AES10-2008
Altro
■mensioni
107 x 34 x 164.4 mm (altezza × larghezza × profondità, incluse le parti sporgenti)
eso
- Le illustrazioni in questo manuale potrebbero differire in parte dal prodotto reale.
- Le specifiche tecniche e l'aspetto esterno possono essere modificati senza preavviso per migliorare il prodotto.
