| Tipo di prodotto | Scheda interfaccia Dante (scheda elettronica) |
| Marca | Tascam |
| Modello | IF-DA2 |
| Dimensioni (L × A × P) | 73 × 31 × 112,6 mm (con parti sporgenti) |
| Peso | 50,5 g |
| Alimentazione | Alimentata dall'unità host (tramite bus) |
| Numero di canali | 2 canali |
| Frequenze di campionamento | 44,1 / 48 / 96 kHz |
| Risoluzione | 24 bit |
| Connettività di rete | RJ-45, protocollo Dante, 100BASE-T |
| Cavi di rete | Categoria 5e o superiore, STP raccomandato |
| Funzioni principali | Invio/ricezione di segnali audio digitali non compressi tramite rete Dante |
| Elementi forniti | Unità principale, nucleo di ferrite, fascette per cavi (×2), manuale di istruzioni |
| Installazione | Scollegare l'alimentazione dell'unità host prima dell'installazione/rimozione |
| Sicurezza | Conforme alle direttive CE, marcatura CE, ambiente elettromagnetico da E1 a E4 |
| Manutenzione | Nessuna manutenzione particolare richiesta |
| Aggiornamento firmware | Possibile tramite il sito TEAC |
| Configurazione | Tramite software Dante Controller (scaricabile dal sito Audinate) |
| Compatibilità | Consultare il sito TEAC per i modelli compatibili |
Domande frequenti - IFDA2 TASCAM
Domande degli utenti su IFDA2 TASCAM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scheda elettronica in formato PDF gratuitamente! Trova il tuo manuale IFDA2 - TASCAM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IFDA2 del marchio TASCAM.
MANUALE UTENTE IFDA2 TASCAM
MANUALE DI ISTRUZIONI
ITALIANO
取扱説明書
日本語
MANUALE DI ISTRUZIONI
IMPORTANTI NORME DI SICUREZZA
Questo prodotto è conforme con la richiesta di direttive europee e gli altri regolamenti della commissione.
Informazioni sul marchio CE
EN55103-2
a) Ambiente elettromagnetico applicabile: E1, E2, E3, E4
IMPORTANTI ISTRUZIONI DI SICUREZZA
■er i clienti europei
Smaltimento di apparecchiature elettriche ed elettroniche
(a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti urbani mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.
(b) Lo smaltimento in modo corretto delle apparecchiature elettriche ed elettroniche contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e l'ambiente.
(c) Lo smaltimento non corretto di apparecchiature può avere gravi conseguenze sull'ambiente e sulla salute umana come risultato della presenza di sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
(d) Il simbolo barrato della pattumiera indica che le apparecchiature elettriche ed elettroniche devono essere raccolte e smaltite separatamente dai rifiuti domestici.
(e) I sistemi di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche, contattare il comune, il servizio di smaltimento rifiuti o il negozio dove è stato acquistato l'apparecchio.
Indice dei contenuti
IMPORTANTI NORME DI SICUREZZA....43
IMPORTANTI ISTRUZIONI DI SICUREZZA....43
Introduzione....44
Caratteristiche di queste schede ....44
I modelli compatibili per l'installazione ....44
Panoramica della procedura di installazione ....45
Accessori inclusi....45
Uso del sito TEAC Global Site 45
Registrazione utente....45
Aggiornamento del firmware ....45
Note su Dante....46
Nomi e funzioni delle parti 46
Pannello posteriore....46
Connessione a una rete Dante ....47
Cavi LAN utilizzati per i collegamenti 47
Uso di Dante Controller....48
Panoramica di Dante Controller 48
Impostazioni di instradamento audio....48
Cambiare la frequenza di campionamento e profondità bit con
Dante Controller 49
Specifiche 51
Dati tecnici....51
Dati di ingresso/uscita 51
Altro....51
Dimensioni 51
Introduzione
Grazie per l'acquisto di una scheda di interfaccia TASCAM IF-DA2 Dante.
Prima di collegare e utilizzare questa scheda, si prega di leggere attentamente questo manuale per essere sicuri di capire come impostare correttamente e collegarla, nonché il funzionamento delle sue numerose funzioni utili e comode. Dopo aver terminato la lettura di questo manuale, si prega di conservarlo in un luogo sicuro per future consultazioni.
È possibile scaricare questo manuale dal sito TEAC Global Site (http://teac-global.com/).
Caratteristiche di queste schede
In grado di inviare e ricevere segnali audio digitali non compressi
I modelli compatibili per l'installazione
Prima di installare questa scheda, controllare il sito TEAC Global Site (http://teac-global.com/) per le ultime informazioni sui modelli in cui può essere installata.

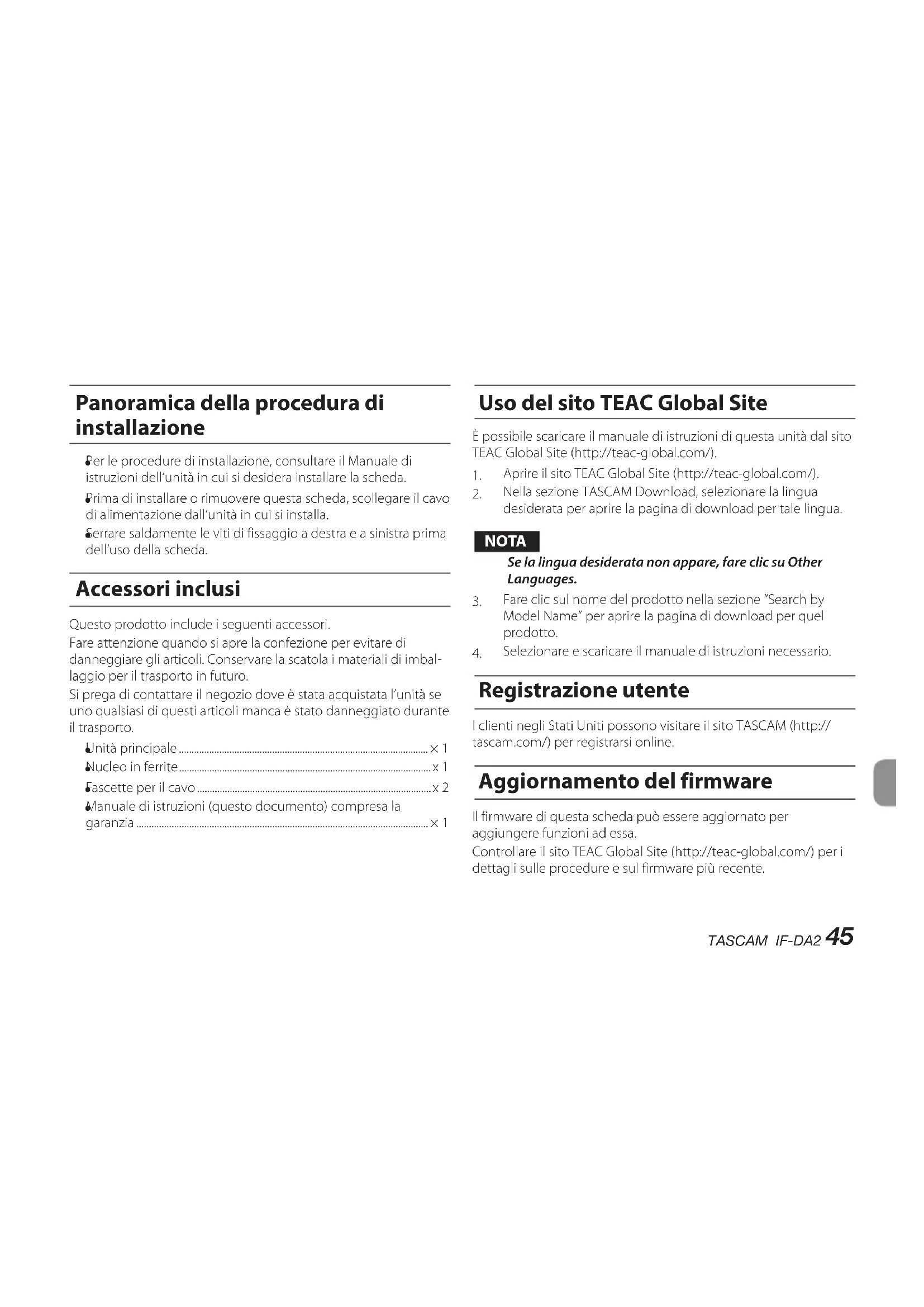

Panoramica della procedura di installazione
Per le procedure di installazione, consultare il Manuale di istruzioni dell'unità in cui si desidera installare la scheda.
Prima di installare o rimuovere questa scheda, scollegare il cavo di alimentazione dall'unità in cui si installa.
Serrare saldamente le viti di fissaggio a destra e a sinistra prima dell'uso della scheda.
Accessori inclusi
Questo prodotto include i seguenti accessori.
Fare attenzione quando si apre la confezione per evitare di danneggiare gli articoli. Conservare la scatola i materiali di imballaggio per il trasporto in futuro.
Si prega di contattare il negozio dove è stata acquistata l'unità se uno qualsiasi di questi articoli manca è stato danneggiato durante il trasporto.
Unità principale .......×1
Nucleo in ferrite....x 1
Fascette per il cavo....x 2
Manuale di istruzioni (questo documento) compresa la garanzia ....... × 1
Uso del sito TEAC Global Site
È possibile scaricare il manuale di istruzioni di questa unità dal sito TEAC Global Site (http://teac-global.com/).
- Aprire il sito TEAC Global Site (http://teac-global.com/).
- Nella sezione TASCAM Download, selezionare la lingua desiderata per aprire la pagina di download per tale lingua.
NOTA
Se la lingua desiderata non appare, fare clic su Other Languages.
- Fare clic sul nome del prodotto nella sezione "Search by Model Name" per aprire la pagina di download per quel prodotto.
- Selezionare e scaricare il manuale di istruzioni necessario.
Registrazione utente
I clienti negli Stati Uniti possono visitare il sito TASCAM (http://tascam.com/) per registrarsi online.
Aggiornamento del firmware
Il firmware di questa scheda può essere aggiornato per aggiungere funzioni ad essa.
Controllare il sito TEAC Global Site (http://teac-global.com/) per i dettagli sulle procedure e sul firmware più recente.
Note su Dante
Dante è un protocollo di trasmissione sviluppato da Audinate. Utilizzando reti basate su standard Gigabit Ethernet, consente la trasmissione multicanale (512 IN / OUT 512) di alta precisione.
Visitare il sito Audinate per i dettagli su Dante.
Questa scheda include un modulo Dante prodotto da Audinate. Vedere "Software Licensing" a pagina 63 per informazioni dettagliate sul software open source utilizzato dal modulo Dante.
Nomi e funzioni delle parti
Questa scheda ha connettori Ethernet RJ-45 che supportano 100Mbps.
Utilizzare cavi LAN per collegare questi connettori ad altri dispositivi che supportano Dante o in una rete Dante.

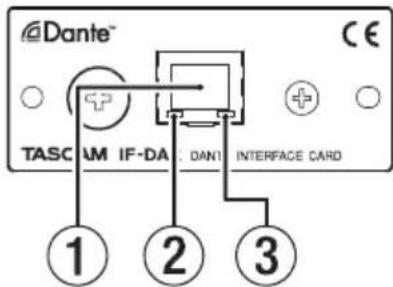

Pannello posteriore
① Connettore RJ-45
Questo è il connettore di trasmissione Dante principale.
Usare questo per connettersi a una rete Dante per tutto il tempo.
② Indicatore dello stato/attività del collegamento
Il colore verde indica che un collegamento è stabilito tra i dispositivi.
Lampeggiante indica che i segnali vengono trasmessi tra i dispositivi.
③ Indicatore di stato del collegamento 100Mbps
Arancione indica che un collegamento 100Mbps Ethernet è stato stabilito.
Connessione a una rete Dante
Per impostare e utilizzare questa scheda, è necessario impostare anche la rete Ethernet a cui è collegato un computer che esegue Dante Controller e gli altri dispositivi che supportano Dante.
ivi LAN utilizzati per i collegamenti
Utilizzare cavi LAN di categoria 5e o superiore.
Possono essere usati sia cavi crossover che normali.
CAUTELA
Questa unità non è compatibile con switch Ethernet 100 Mbps. Usare sempre switch che supportano Layer 2 e Gigabit Ethernet.
Anche se questo prodotto è a 100Mbp, i requisiti di velocità del sistema Dante nel suo complesso normalmente richiede l'uso di switch Gigabit Ethernet.
NOTA
- Impostare il computer per ricevere automaticamente l'indirizzo IP.
- Il riavvio del computer potrebbe essere necessario se una impostazione di rete precedente è ancora attiva sul computer.
Cavi LAN utilizzati per i collegamenti
Utilizzare cavi LAN che sono di categoria 5e o superiore. Possono essere utilizzati sia cavi crossover che dritti.
CAUTELA
Si consiglia di utilizzare un cavo STP (cavo LAN schermato) per evitare interferenze elettromagnetiche.
Quando si utilizza un cavo UTP (cavo LAN non schermato), attaccare il nucleo di ferrite in dotazione al cavo.
Fissare il nucleo in ferrite al cavo LAN, come mostrato in figura. Utilizzare le fascette del cavo in dotazione per fissare il nucleo di ferrite al cavo LAN in una posizione 20-50 mm dalla sua spina.
Mettere il nucleo di ferrite in mezzo
Uso di Dante Controller
Panoramica di Dante Controller
Questa scheda usa l'applicazione Dante Controller, che è disponibile sul sito Audinate, per connettersi con altri dispositivi che supportano Dante.
Scaricare l'ultima versione dell'applicazione Dante Controller e il manuale di istruzioni dal sito Audinate.
Pagina di download Audinate
Effettuare almeno le seguenti impostazioni utilizzando un computer che ha installato Dante Controller.
Impostare il percorso audio.
Regolare la frequenza di campionamento e la profondità di bit di ogni dispositivo Dante.
NOTA
Le impostazioni effettuate utilizzando Dante Controller sono memorizzati nella memoria interna di ciascun dispositivo Dante.
A meno che le impostazioni vengano modificate, le connessioni non cambieranno anche se si esce da Dante Controller o il computer è disconnesso dalla rete Dante.

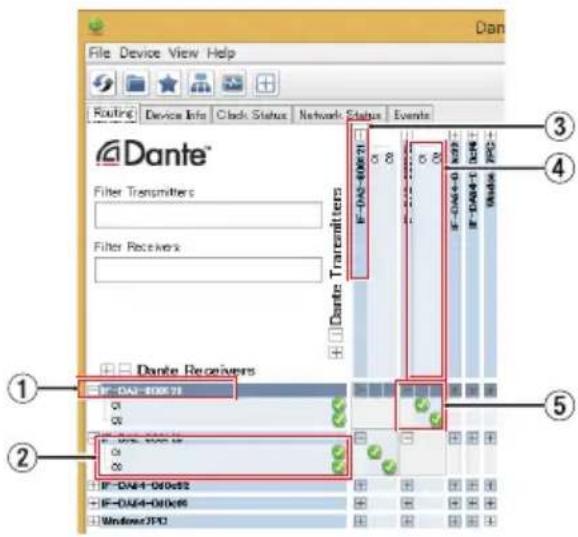

Impostazioni di instradamento audio
Quando Dante Controller è lanciato, si aprirà la schermata Network View illustrata di seguito.
In questa schermata, è possibile impostare e monitorare le condizioni relative alla rete di Dante.
① Nome del dispositivo ricevente
Questo è il nome di un dispositivo ricevente sulla rete Dante.
② Canali del dispositivo ricevente
Questi sono i nomi dei canali del dispositivo ricevente sulla rete Dante.
③ Nome del dispositivo trasmittente
Questo è il nome di un dispositivo trasmittente sulla rete Dante.
④ Canali del dispositivo trasmittente
Questi sono i nomi dei canali del dispositivo trasmittente sulla rete Dante.
⑤ Instradamento audio
Instradare i canali audio dei dispositivi trasmittenti e riceventi che si desidera collegare qui.
Fare clic sinistro sull'intersezione dei canali che si desidera collegare sulla matrice per collegarli.
NOTA
Tenendo premuto il tasto Ctrl della tastiera del computer, fare clic sinistro su “-” all'intersezione dei nomi di dispositivo per collegare tutti i canali collegabili in una sola volta.

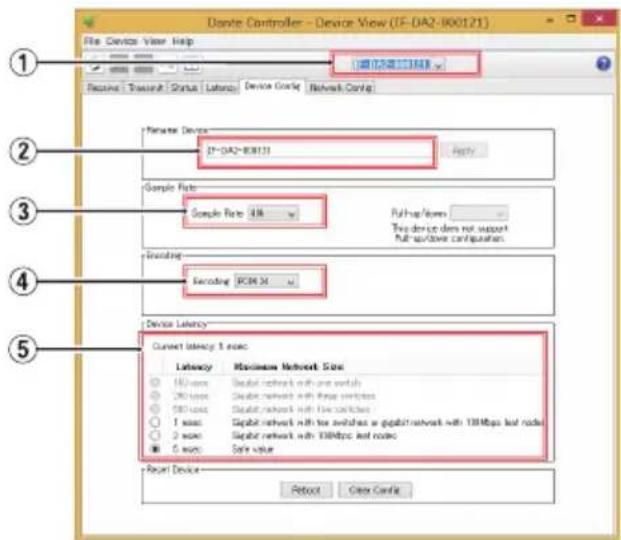

Cambiare la frequenza di campionamento e profondità bit con Dante Controller
Fare doppio clic sul nome di dispositivo sulla schermata Network View per aprire la schermata Device View.
In questa schermata, è possibile impostare e monitorare le condizioni relative ai dispositivi sulla rete Dante.
Fare clic sul tab Device Config per aprire la pagina in cui è possibile cambiare la frequenza di campionamento, bit rate e altre impostazioni del dispositivo selezionato in ① mostrato nella figura seguente.
① Nome del dispositivo
Questo è il nome del dispositivo che può avere le sue impostazioni cambiate nel corrente Device View.
② Cambiare il nome del dispositivo
Modificare il nome del dispositivo.
③ Frequenza di campionamento
Impostare la frequenza di campionamento.
④ Profondità di bit
Impostare la profondità di bit.
⑤ Impostazione della latenza
Impostare la latenza.
Utilizzare le seguenti indicazioni per modificare l'imposta- zione della latenza.
| Valore di latenza selezionabile | Linee guida per impostare la rete collegata |
| 1msec | Ci sono fino a 10 layer di switch Gigabit tra il dispositivo di trasmissione e il dispositivo di ricezione. |
| 2msec | Ci sono trasmettitori o ricevitori a 100Mbps connessi a una rete Gigabit. |
| 5msec | Utilizzare questo valore massimo di latenza selezionabile durante la creazione di una rete su larga scala. |
CAUTELA
- Cambiare il nome di un dispositivo cancella le impostazioni di instradamento audio. Per questo motivo, si consiglia di sostituire i nomi dei dispositivi con nomi facili da identificare prima di impostare i percorsi audio.
- A seconda delle condizioni di connessione di rete, potrebbe essere necessario impostare la latenza a un valore superiore alla linea guida.
NOTA
- Impostare la frequenza di campionamento e la profondità di bit agli stessi valori degli altri dispositivi Dante che inviano e ricevono segnali audio. Impostare anche l'unità in cui l'IF-DA2 è installata sugli stessi valori.
- Quando si utilizza una connessione commutata (cascata), che non utilizza un hub di commutazione, impostare la latenza in base al numero di dispositivi Dante i cui i segnali passano attraverso, come mostrato qui sotto.
■empio di collegamento commutato (cascata)
Passa attraverso 2 dispositivi
Passa attraverso 1 dispositivo
Specifiche
Dati tecnici
■equenza di campionamento e numero di canali
44.1/48/96 kHz, 2 canali.
Dati di ingresso/uscita
Onnettori Ethernet
Connettore: RJ-45
Protocollo di trasmissione: Dante
Ethernet standard: 100BASE-T
Cavi: categoria 5e o più veloci.
Altro
■mensioni
73 × 31 × 112,6 mm (altezza × larghezza × profondità, incluse le parti sporgenti)
eso
50.5 g

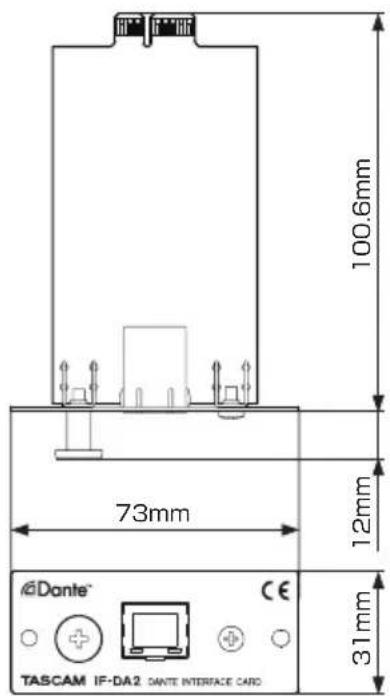

Dimensioni
Le illustrazioni in questo manuale potrebbero differire in parte dal prodotto reale.
- Specifiche e aspetto esterno possono essere modificati senza preavviso per migliorare il prodotto.
