| 製品タイプ | Danteインターフェースカード（電子基板） |
| ブランド | Tascam |
| モデル | IF-DA2 |
| 寸法（幅×高さ×奥行） | 73 × 31 × 112.6 mm（突起部を含む） |
| 重量 | 50.5 g |
| 電源 | ホストユニットから給電（バス経由） |
| チャンネル数 | 2チャンネル |
| サンプリング周波数 | 44.1 / 48 / 96 kHz |
| 量子化ビット数 | 24ビット |
| ネットワーク接続 | RJ-45、Danteプロトコル、100BASE-T |
| ネットワークケーブル | カテゴリ5e以上、STP推奨 |
| 主な機能 | Danteネットワーク経由での非圧縮デジタルオーディオ信号の送受信 |
| 付属品 | 本体、フェライトコア、ケーブルリング（×2）、取扱説明書 |
| 取り付け | 取り付け/取り外しの前にホストユニットの電源を切る |
| 安全性 | CE指令準拠、CEマーキング、電磁環境E1～E4 |
| メンテナンス | 特別なメンテナンスは不要 |
| ファームウェアアップデート | TEACサイトより可能 |
| 設定 | Dante Controllerソフトウェアを使用（Audinateサイトからダウンロード可能） |
| 互換性 | 対応モデルについてはTEACサイトを参照 |
よくある質問 - IFDA2 TASCAM
ユーザーの質問 IFDA2 TASCAM
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 電子基板 無料でPDF形式で！マニュアルを見つける IFDA2 - TASCAM 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 IFDA2 ブランド TASCAM.
使用説明書 IFDA2 TASCAM
https://tascam.jp/jp/
〒206-8530 東京都多摩市落合1-47
TEAC AMERICA, INC.
http://tascam.com/
Phone: +1-323-726-0303
製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みください。
 | 警告 以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。 |
| [3HYS]注意 | 万一、異常が起きたら煙が出たり、変なにおいや音がするときは機器の内部に異物や水などが入ったときはこの機器を落としたり、カバーを破損したときは異常状態のまま使用すると、火災・感電の原因となります販売店またはティアック修理センター(巻末に記載)に修理をご依頼ください。 |
 禁止 | この機器の隙間などから内部に金属類や燃えやすい物などを差し込んだり、落としたりしない火災・感電の原因となります。 |
 分解禁止 | この機器を改造しない改造すると、火災・感電の原因となります。内部の点検・修理は販売店またはティアック修理センター(巻末に記載)にご依頼ください。 |
 | 注意 | 以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。 |
| [8AST]指示 | オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、説明にしたがって接続するまた、接続は指定のコードを使用する | |
 禁止 | 接続ケーブルを抜くときは、ケーブルを引っ張らないケーブルが傷つき、火災・感電の原因となることがあります。必ずコネクターを持って抜いてください。 | |
 信用 | 5年に1度は、機器内部の掃除を販売店またはティアック修理センター(巻末に記載)にご相談ください。内部にはこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除費用については、ご相談ください。 | |
目次
安全にお使いいただくために 53
本機の特徴 54
装着可能モデルについて 54
ファームウェアのアップデート 54
装着方法について 55
本製品の構成 55
ユーザー登録について 55
アフターサービス 55
Danteについて 56
各部の名称 56
リアパネル 56
Danteネットワークとの接続方法 57
端子の接続に使用するLANケーブルについて 57
Dante Controllerについて 58
オーディオ・ルーティング設定 58
Dante Controller サンプリングレート／量子化ビット
数の変更 59
仕様 61
定格 61
入出力定格 61
一般 61
寸法図 61
このたびは、Danteインターフェースカード TASCAM IF-DA2をお買い上げいただきまして、誠にありがとうございます。
ご使用になる前に、この取扱説明書をよくお読みになり、正しい取り扱い方法をご理解いただいた上で、末永くご愛用くださいますようお願い申し上げます。お読みになった後は、いつでも見られる所に保管してください。
また取扱説明書は、TASCAMのウェブサイト（https://tascam.jp/jp/）からダウンロードすることができます。
本機の特徴
非圧縮デジタルオーディオ信号の送受信が可能
44.1k/48k/96kHz 24bit時：2チャンネル
装着可能モデルについて
このカードを装着する前に、装着可能モデルの最新情報をTASCAMのウェブサイト（https://tascam.jp/jp/）で必ずご確認ください。
ファームウェアのアップデート
本機は、機能追加のためにファームウェアのアップデートができる仕様になっています。
最新のファームウェアおよびアップデート手順は、TASCAMのウェブサイト（https://tascam.jp/jp/）をご参照ください。

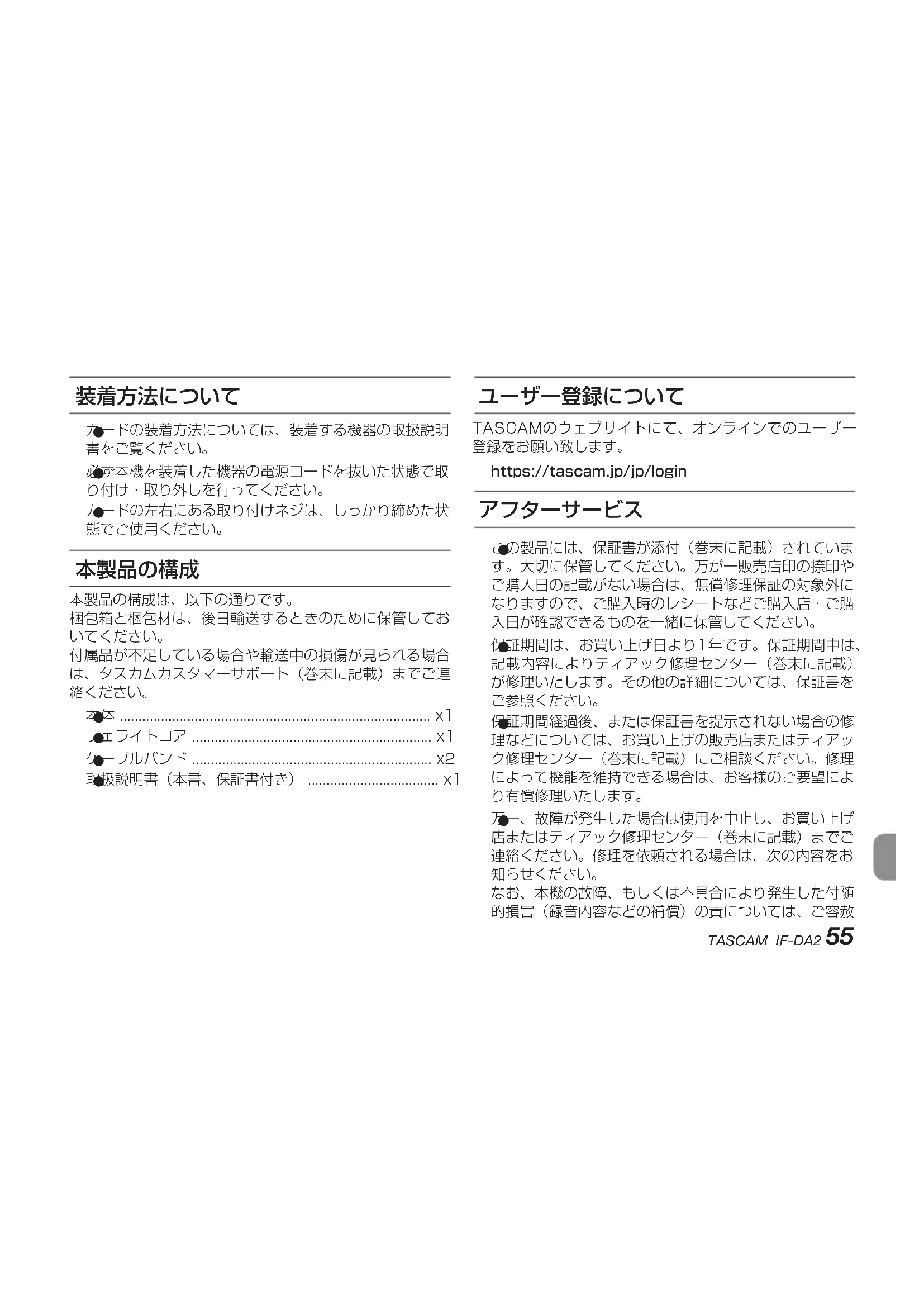

装着方法について
カードの装着方法については、装着する機器の取扱説明書をご覧ください。
必ず本機を装着した機器の電源コードを抜いた状態で取り付け・取り外しを行ってください。
カードの左右にある取り付けネジは、しっかり締めた状態でご使用ください。
本製品の構成
本製品の構成は、以下の通りです。
梱包箱と梱包材は、後日輸送するときのために保管しておいてください。
付属品が不足している場合や輸送中の損傷が見られる場合は、タスカムカスタマーサポート（巻末に記載）までご連絡ください。
本体 …… x1
フェライトコア …… x1
ケーブルバンド....x2
取扱説明書（本書、保証書付き）……×1
ユーザー登録について
TASCAMのウェブサイトにて、オンラインでのユーザー登録をお願い致します。
https://tascam.jp/jp/login
アフターサービス
この製品には、保証書が添付（巻末に記載）されています。大切に保管してください。万が一販売店印の捺印やご購入日の記載がない場合は、無償修理保証の対象外になりますので、ご購入時のレシートなどで購入店・ご購入日が確認できるものを一緒に保管してください。
保証期間は、お買い上げ日より1年です。保証期間中は、記載内容によりティアック修理センター（巻末に記載）が修理いたします。その他の詳細については、保証書をご参照ください。
保証期間経過後、または保証書を提示されない場合の修理などについては、お買い上げの販売店またはティアック修理センター（巻末に記載）にご相談ください。修理によって機能を維持できる場合は、お客様のご要望により有償修理いたします。
万一、故障が発生した場合は使用を中止し、お買い上げ店またはティアック修理センター（巻末に記載）までご連絡ください。修理を依頼される場合は、次の内容をお知らせください。
なお、本機の故障、もしくは不具合により発生した付随的損害（録音内容などの補償）の責については、ご容赦
ください。
本機を使ったシステム内のハードディスクなどの記憶内容を消失した場合の修復に関しては、補償を含めて当社は責任を負いかねます。
型名、型番（IF-DA2）
製造番号（Serial No.）
- 故障の症状（できるだけ詳しく）
お買い上げ年月日
お買い上げ販売店名
お問い合わせ先については、巻末をご参照ください。
本機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。
Danteについて
Danteとは、Audinate社が開発した伝送プロトコルです。ギガビットイーサネット規格に基づいたネットワークにおいて、多チャンネル伝送（512ch IN／512ch OUT）や高精度でのクロック同期などを可能としています。 Danteの詳細については、Audinate社のウェブサイトをご参照ください。
本機には、Audinate社製のDante ICチップが搭載されています。Dante ICチップに利用されているオープンソースについては、63 ページの「Software Licensing」をご参照ください。
各部の名称
本機は、100Mbpsのイーサネットに対応したRJ-45端子を搭載しています。
LANケーブルを使って、この端子と外部Dante対応機器およびDanteネットワークを接続します。

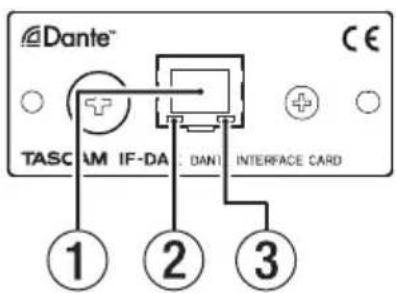

リアパネル
① RJ-45端子
メインのDante通信端子です。
常時、Danteネットワークに接続します。
② リンクステータス／アクティビティーインジケーター
緑色は、機器間のリンクが確立されていることを示します。
点滅は、機器間の信号のやり取りを示します。
③ 100Mbpsリンクステータスインジケーター
オレンジ色は、100Mbpsのイーサネットリンクが確立されていることを示します。
Danteネットワークとの接続方法
本機を設定して使用するには、本機に接続されたイーサネットネットワーク、Dante Controllerが動作するパソコン、および他のDante対応機器の設定を行う必要があります。
注意
スイッチングハブは、必ずギガビットイーサネットに対応したレイヤー2対応品をご使用ください。
本機は100Mbpsですが、Danteシステムの速度要件としてはギガビットイーサネットを使用する必要があります。
メモ
パソコンはIPアドレスを自動取得するように設定してください。
パソコンに以前のIPネットワーク設定がアクティブの状態で残っている場合は、パソコンの再起動を必要とすることがあります。
端子の接続に使用するLANケーブルについて
カテゴリー 5e以上のLANケーブルをご使用ください。
クロスオーバー・ケーブル、ストレート・ケーブルのどちらでも使用できます。
注意
電磁干渉防止のためにSTPケーブル（シールド付きLANケーブル）の使用を推奨します。
UTPケーブル（シールド無しLANケーブル）を使用する場合は、付属のフェライトコアをケーブルに装着してください。

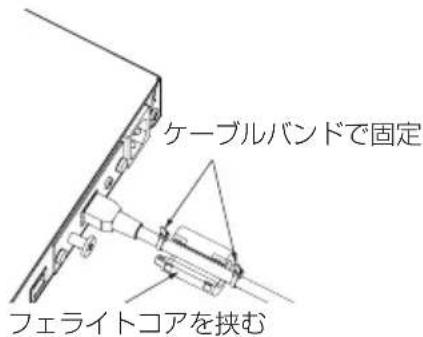

取り付け図のようにフェライトコアをLANケーブルに装着します。
付属のケーブルバンドは、LANケーブルのプラグの根元から20mm～50mmの位置に取り付けフェライトコアを固定してください。
Dante Controllerについて
本カードは、Audinate社のホームページにて公開されているDante Controllerを使用して、他のDante対応機器と接続します。
Dante Controller本体および取扱説明書は、Audinate社のホームページより最新版をダウンロードしてください。
Audinate ダウンロードページ
パソコンにインストールしたDante Controllerで最低限以下を設定してください。
オーディオ・ルーティングを設定します。
各Dante機器のサンプリング周波数および量子化ビット数を合わせます。
メモ
Dante Controllerで設定したデータは、各Dante機器内の内部メモリーに記憶されます。
Dante Controllerを終了した場合やパソコンをDanteネットワークから切断した場合でも、設定を変更しない限り接続は変わりません。
オーディオ・ルーティング設定

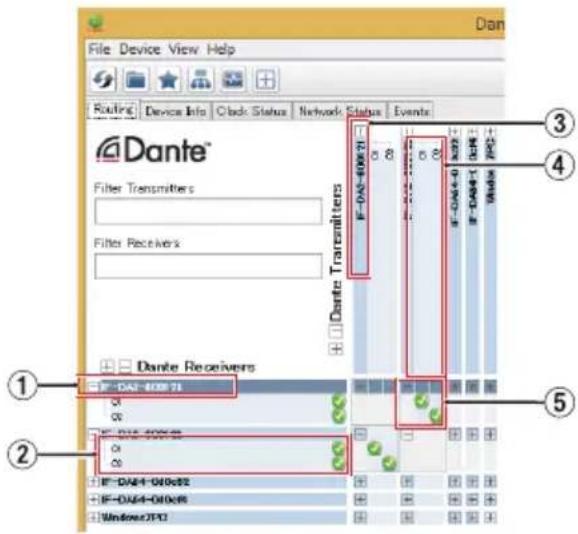

Dante Controllerを起動すると、下図のNetwork View画面が開きます。
ここでは、Danteネットワークに関する状態を設定・監視することができます。
① 受信デバイス名
Danteネットワーク上に存在する受信デバイスの名前です。
② 受信デバイスチャンネル
Danteネットワーク上に存在する受信デバイスのチャンネル名です。
③ 送信デバイス名
Danteネットワーク上に存在する送信デバイスの名前です。
④ 送信デバイスチャンネル
Danteネットワーク上に存在する送信デバイスのチャンネル名です。
⑤ オーディオ・ルーティング
送信機と受信機の接続したいオーディオチャンネル同士をここでルーティングします。
マトリックス上の接続したいチャンネル同士の交点を、マウスの左クリックで接続します。
メモ
パソコンキーボードのCtrlキーを押しながら、デバイス名の交点にある《-》を左クリックすると、接続可能な全てのチャンネルが一括で接続でき便利です。
Dante Controller サンプリングレート／量子化ビット数の変更

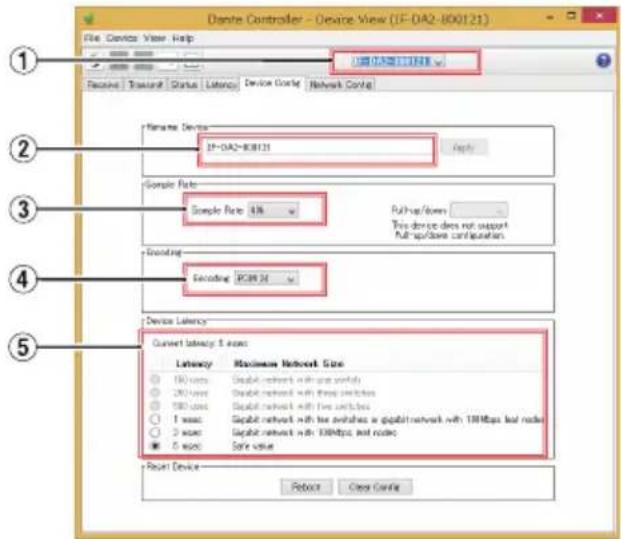

Network View画面でデバイス名をダブルクリックすると、Device View画面が開きます。
ここでは、Danteネットワーク上に存在するデバイスの状態を設定・監視することができます。
Device Configタブを選択すると、下図①で選択されているデバイスのサンプリングレートや量子化ビット数などの設定を変更できます。
Device Viewにて設定を変更するデバイスの名前です。
② デバイス名変更
デバイス名を変更します。
③ サンプリングレート
サンプリングレートを変更します。
④ 量子化ビット数
量子化ビット数を変更します。
⑤ レイテンシー設定
レイテンシー設定を変更します。
レイテンシー設定は、下表を目安に変更してください。
| 選択可能なレイテンシー値 | 接続ネットワーク環境の目安 |
| 1msec | 送信機から受信機までの伝送経路がギガビット対応スイッチングハブを10台経由する場合 |
| 2msec | 送信機の伝送速度が100Mbpsの場合 |
| 5msec | 選択できるレイテンシー値の最大値で大規模なネットワークを構築する場合 |
注意
デバイス名を変更するとオーディオ・ルーティング設定がクリアされます。そのため、オーディオ・ルーティングを設定する前に分かりやすいデバイス名に変更することをお勧めします。
ネットワークの接続環境によっては、目安以上のレイテンシー値を設定しなければならない場合があります。
メモ
サンプリングレートや量子化ビット数は、音声信号を送受信する他のDante機器と同じ設定にし、IF-DA2が装着された本体機器も同様に設定にしてください。
- スイッチングハブを使用しないスイッチド（デイジーチェーン）接続の場合は、以下のように経由するDante機器の台数を目安にレイテンシーを設定してください。
スイッチド（デイジーチェーン）接続の場合の例2台経由
1台経由
仕様
定格
サンプリングレート&チャンネル数
44.1k/48k/96kHz:2 channels
入出力定格
イーサネット端子
コネクター : RJ-45
伝送プロトコル : Dante
Ethernet規格 : 100BASE-TX
ケーブル : カテゴリー 5e以上
一般
外形寸法
73 x 31 x 112.6 mm（幅 x 高さ x 奥行き、突起を含む）
質量
50.5g

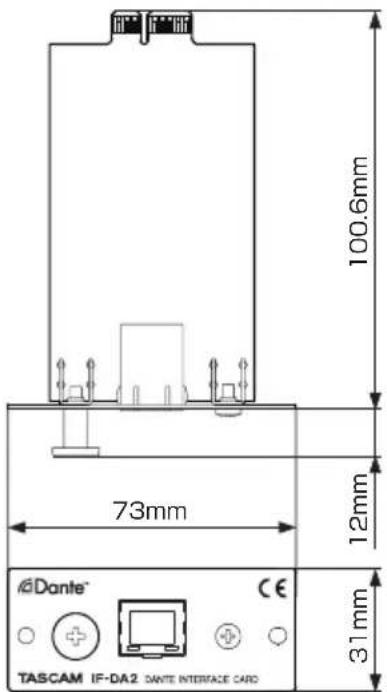

寸法図
取扱説明書のイラストが一部製品と異なる場合があります。
製品の改善により、仕様および外観が予告なく変更することがあります。
ティアック株式会社
〒206-8530 東京都多摩市落合1-47
この製品の取り扱いなどに関するお問い合わせは
タスカム カスタマーサポート
〒206-8530 東京都多摩市落合1-47
0570-000-809
一般電話・公衆電話からは市内通話料金でご利用いただけます。
受付時間は、10:00～12:00／13:00～17:00です。（土・日・祝日・弊社指定休日を除く）
ナビダイヤルがご利用いただけない場合
電話：042-356-9137 / FAX：042-356-9185
故障・修理や保守についてのお問い合わせは
ティアック修理センター 〒358-0026 埼玉県入間市小谷田858
0570-000-501
一般電話・公衆電話からは市内通話料金でご利用いただけます。
受付時間は、9:30～17:00です。（土・日・祝日・弊社指定休日を除く）
ナビダイヤルがご利用いただけない場合
電話：04-2901-1033 / FAX：04-2901-1036
■ 住所や電話番号は、予告なく変更する場合があります。あらかじめご了承ください。
Software Licensing
Precision Time Protocol daemon (v1b2)
http://sourceforge.net/projects/ptpd/files/
Copyright (c) 2009-2012 George V. Neville-Neil, Steven Kreuzer, Martin Burnicki, Jan Breuer, Gael Mace, Alexandre Van Kempen
