製品タイプ	MADIインターフェースカード
ブランド	タスカム
型番	IF-MA64/BN
寸法（幅×高さ×奥行）	107 x 34 x 164.4 mm
重量	約150 g
電源	ホストユニットから供給（バス）
消費電力	約5 W
MADI入力コネクター	BNC同軸75 Ω（AES10-2008）
MADI出力コネクター	BNC同軸75 Ω（AES10-2008）
対応サンプリング周波数	44.1 / 48 kHz（56/64チャンネル）、88.2 / 96 kHz（28/32チャンネル）
オーディオ解像度	24ビット
デジタルオーディオフォーマット	MADI（AES10-2008）
ロックインジケーター	LOCK（有効なMADI信号）
取り付け方法	内部カード、電源を切ってから取り付け
互換性	対応するタスカム機器（TEACウェブサイトを参照）
動作温度	0°C～40°C（推定）
動作湿度	30%～85% RH（推定）
メンテナンスとクリーニング	クリーニング前に電源を切り、乾いた布を使用
安全注意	取り付け/取り外し前に電源を切る；クラスA製品
部品と修理可能性	タスカムカスタマーサービスまたは販売店に連絡
一般情報	取扱説明書はteac-global.comからダウンロード可能

よくある質問 - IFMA64BN TASCAM

IF-MA64/BNカードにはどのようなコネクターがありますか？

IF-MA64/BNカードには、MADI入出力用のBNC同軸75 Ωコネクターが搭載されています。光コネクターはありません。

IF-MA64/BNカードをタスカム機器に取り付けるにはどうすればよいですか？

取り付け前に、メインユニットの電源コードを抜いてください。お使いの機器の取扱説明書で具体的な手順を確認してください。カードの左右のネジをしっかり締めてください。

このカードはどのようなオーディオフォーマットに対応していますか？

このカードはMADI（AES10-2008）フォーマットに対応し、24ビットの解像度です。サンプリング周波数は44.1/48 kHz（最大64チャンネル）、88.2/96 kHz（最大32チャンネル）です。

カードのLOCKインジケーターは何を示しますか？

LOCKインジケーターは、選択されたコネクター（同軸または光、モデルによる）で有効なMADI信号を受信しているときに点灯します。サンプリング周波数がメインユニットの設定と一致しない場合は点灯しません。

IF-MA64/BNカードはタスカム以外のブランドでも使用できますか？

このカードは対応するタスカム機器に取り付けるよう設計されています。対応機種のリストはTEACグローバルサイトをご覧ください。

同軸MADI接続にはどのケーブルを使用すればよいですか？

同軸MADI入出力には、75 Ω同軸ケーブルとBNCコネクターを使用してください。

IF-MA64/BNカードに外部電源は必要ですか？

いいえ、このカードは取り付け先のホストユニットのバスから電源を供給されます。

完全な取扱説明書はどこからダウンロードできますか？

取扱説明書はTEACグローバルサイト（teac-global.com）のTascamダウンロードセクション、またはnotice-facile.comからダウンロードできます。

パッケージに部品が不足していた場合どうすればよいですか？

タスカムカスタマーサービスにご連絡ください（取扱説明書の表紙裏を参照）。輸送の可能性に備えて箱と梱包材は保管しておいてください。

守るべき安全上の注意はありますか？

カードの取り付けや取り外しを行う前には、必ず電源を抜いてください。問題が生じた場合は使用を中止し、テクニカルサポートに連絡してください。本製品はクラスA製品であり、家庭環境で電波干渉を引き起こす可能性があります。

使用説明書 IFMA64BN TASCAM

〒206-8530 東京都多摩市落合1-47

TEAC AMERICA, INC.

http://tascam.com/

Phone: [phone]

製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みください。

	警告	以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。
注意	万一、異常が起きたら煙が出たり、変なにおいや音がするときは機器の内部に異物や水などが入ったときはこの機器を落としたり、カバーを破損したときは異常状態のまま使用すると、火災・感電の原因となります。販売店またはティアック修理センター(巻末に記載)に修理をご依頼ください。
禁止	この機器の隙間などから内部に金属類や燃えやすい物などを差し込んだり、落としたりしない火災・感電の原因となります。
分解禁止	この機器を改造しない改造すると、火災・感電の原因となります。内部の点検・修理は販売店またはティアック修理センター(巻末に記載)にご依頼ください。

	注意	以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。
指示	オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、説明にしたがって接続するまた、接続は指定のコードを使用する
	プラブなどを抜くときは、ケーブルを引っ張らないケーブルが傷つき、火災・感電の原因となることがあります。必ずプラグを持って抜いてください。
	5年に1度は、機器内部の掃除を販売店またはティアック修理センター(巻末に記載)にご相談ください。内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除費用については、ご相談ください。

目次

安全にお使いいただくために 43

本機の特徴 44

装着可能モデルについて 44

装着方法について 45

本製品の構成 45

アフターサービス 45

各部名称 46

リアパネル 46

仕様 47

定格 47

デジタルオーディオ入出力定格 47

一般 48

寸法図 48

このたびは、MADIインターフェースカード TASCAM IFMA64シリーズをお買い上げいただきまして、誠にありがとうございます。

ご使用になる前に、この取扱説明書を良くお読みになり、正しい取り扱い方法をご理解いただいた上で、末永くご愛用くださいますようお願い申し上げます。お読みになった後は、いつでも見られる所に保管してください。

また取扱説明書は、TASCAMのウェブサイト（http://tascam.jp/）からダウンロードすることができます。

本機の特徴

44.1k/48kHz 24bit時最大64チャンネル、88.2k/96kHz 24bit時最大32チャンネルの非圧縮デジタルオーディオ信号の送受信
75Ω COAXIAL入出力端子装備 (IF-MA64/EX、IF-MA64/BN)
75Ω COAXIAL THRU端子装備（IF-MA64/EX）
アプティカル入出力端子装備（IF-MA64/EX）

装着可能モデルについて

このカードを装着する前に、装着可能モデルの最新情報をTASCAMのウェブサイト（http://tascam.jp/）で必ずご確認ください。

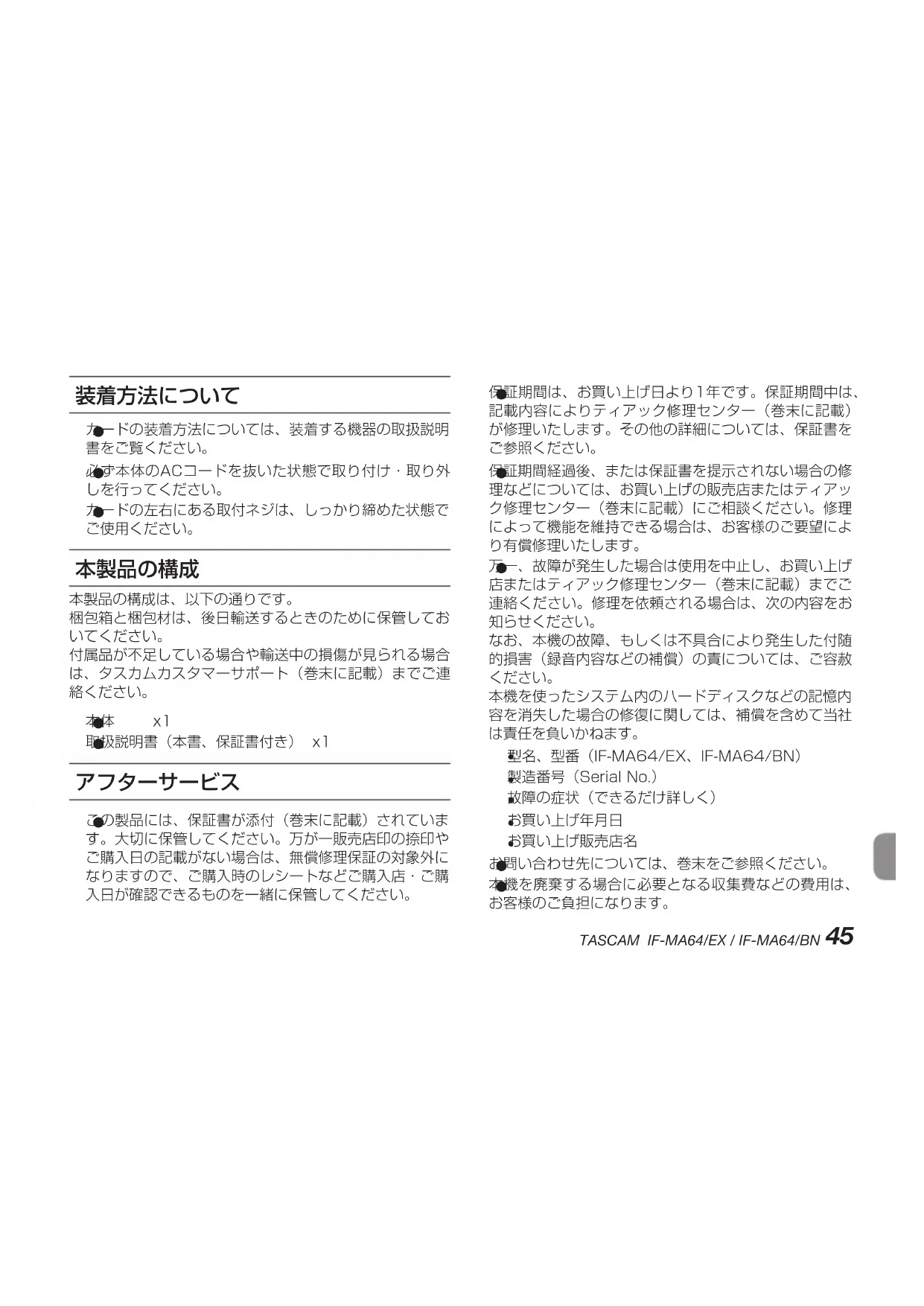

装着方法について

カードの装着方法については、装着する機器の取扱説明書をご覧ください。
必ず本体のACコードを抜いた状態で取り付け・取り外しを行ってください。
カードの左右にある取付ネジは、しっかり締めた状態でご使用ください。

本製品の構成

本製品の構成は、以下の通りです。

梱包箱と梱包材は、後日輸送するときのために保管しておいてください。

付属品が不足している場合や輸送中の損傷が見られる場合は、タスカムカスタマーサポート（巻末に記載）までご連絡ください。

x1

取扱説明書（本書、保証書付き） x1

アフターサービス

この製品には、保証書が添付（巻末に記載）されています。大切に保管してください。万が一販売店印の捺印やご購入日の記載がない場合は、無償修理保証の対象外になりますので、ご購入時のレシートなどご購入店・ご購入日が確認できるものを一緒に保管してください。

保証期間は、お買い上げ日より1年です。保証期間中は、記載内容によりティアック修理センター（巻末に記載）が修理いたします。その他の詳細については、保証書をご参照ください。

保証期間経過後、または保証書を提示されない場合の修理などについては、お買い上げの販売店またはティアック修理センター（巻末に記載）にご相談ください。修理によって機能を維持できる場合は、お客様のご要望により有償修理いたします。

万一、故障が発生した場合は使用を中止し、お買い上げ店またはティアック修理センター（巻末に記載）までご連絡ください。修理を依頼される場合は、次の内容をお知らせください。

なお、本機の故障、もしくは不具合により発生した付随的損害（録音内容などの補償）の責については、ご容赦ください。

本機を使ったシステム内のハードディスクなどの記憶内容を消失した場合の修復に関しては、補償を含めて当社は責任を負いかねます。

型名、型番（IF-MA64/EX、IF-MA64/BN）

製造番号（Serial No.）

故障の症状（できるだけ詳しく）

お買い上げ年月日

お買い上げ販売店名

お問い合わせ先については、巻末をご参照ください。

本機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。

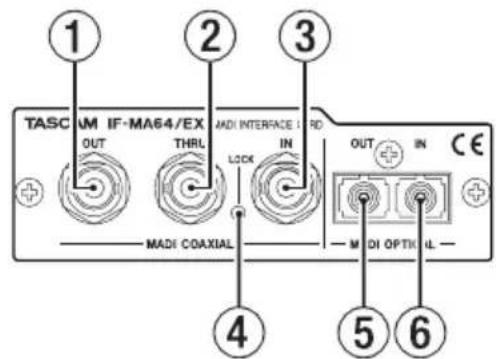

各部名称

リアパネル

① MADI COAXIAL OUT端子

AES10-2008フォーマットのデジタルオーディオ出力端子（BNC）です。

75Ω同軸ケーブルを使用して、外部MADI機器と接続し、デジタルオーディオ信号や制御信号を送信します。

② MADI COAXIAL THRU端子（IF-MA64/EXのみ）

AES10-2008フォーマットのデジタルオーディオ出力端子（BNC）です。

MADI COAXIAL INPUT信号をスルー出力します。

75Ω同軸ケーブルを使用して、外部MADI機器と接続し、デジタルオーディオ信号や制御信号を送信します。

メモ

MADI COAXIAL THRU端子の信号は、電源のオン／オフに関わらずMADI COAXIAL IN端子の信号をスルー出力します。

ただし、電源をオン／オフするタイミングで、MADI COAXIAL THRU端子の信号に瞬間的な乱れが生じます。そのため、MADI COAXIAL THRU端子の信号を外部機器で使用している場合には、電源をオン／オフするタイミングにご注意ください。

③ MADI COAXIAL IN端子

AES10-2008フォーマットのデジタルオーディオ入力端子（BNC）です。

75Ω同軸ケーブルを使用して、外部MADI機器と接続し、デジタルオーディオ信号や制御信号を受信します。

④ LOCKインジケーター

カードの設定メニュー（“MADI INPUT SELECT”項目）にて選択されている入力端子（“COAXIAL”または“OPTICAL”）に有効な信号が入力されている時にインジケーターが点灯します。

メモ

本体設定と異なるサンプリング周波数の信号を受信している場合は点灯しません。

⑤ MADI OPTICAL OUT端子（IF-MA64/EXのみ）

AES10-2008フォーマットのデジタルオーディオ出力端子（SC）です。

マルチモード光ファイバーケーブルを使用して、外部MADI機器と接続し、デジタルオーディオ信号や制御信号を送信します。

使用していないときは、埃を防ぐために付属のゴムキャップを取り付けてください。

⑦ MADI OPTICAL IN端子（IF-MA64/EXのみ）

AES10-2008フォーマットのデジタルオーディオ入力端子（SC）です。

マルチモード光ファイバーケーブルを使用して、外部MADI機器と接続し、デジタルオーディオ信号や制御信号を受信します。

使用していないときは、埃を防ぐために付属のゴムキャップを取り付けてください。

仕様

定格

チャンネル&フォーマット

Sampling Frequency

44.1k/48kHz : 48k frame、56/64 channels

88.2k/96kHz : 48k frame、28/32 channels

96k frame、28/32 channels

デジタルオーディオ入出力定格

MADI COAXIAL IN端子

コネクター : BNCコアキシャル 75Ω

フォーマット : AES10-2008

MADI OPTICAL IN端子（IF-MA64/EXのみ）

コネクター：FDDIデュブレックスSCコネク

ター（コア径 62.5μm / クラッ

ド径 125μm または 50μm /

125μm マルチモード光ファイ

バーケーブル)

フォーマット : AES10-2008

MADI COAXIAL OUT端子

コネクター : BNCコアキシャル 75Ω

フォーマット : AES10-2008

MADI COAXIAL THRU端子（IF-MA64/EXのみ）

コネクター : BNCコアキシャル 75Ω

フォーマット : AES10-2008

MADI OPTICAL OUT端子（IF-MA64/EXのみ）

コネクター：FDDIデュブレックスSCコネク

ター（コア径 62.5μm / クラッ

ド径 125μm または 50μm /

125μm マルチモード光ファイ

バーケーブル)

フォーマット : AES10-2008

一般

外形寸法

107 x 34 x 164.4 mm（幅 x 高さ x 奥行き、突起を含む）

質量

166g (IF-MA64/EX)、137g (IF-MA64/BN)

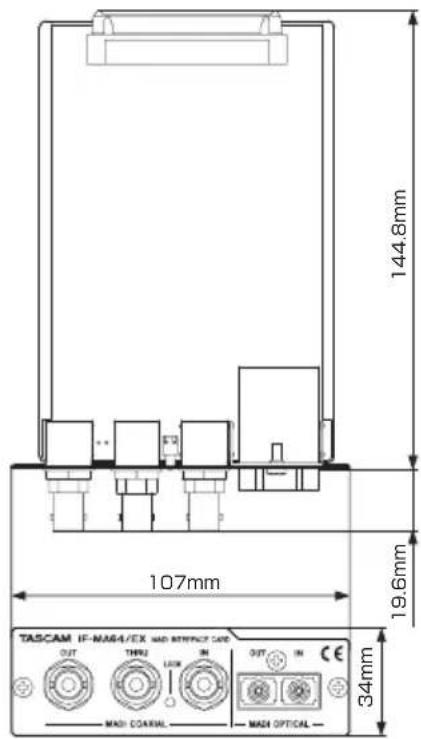

寸法図

取扱説明書のイラストが一部製品と異なる場合があります。
製品の改善により、仕様および外観が予告なく変更することがあります。

ティアック株式会社

〒206-8530 東京都多摩市落合1-47

この製品の取り扱いなどに関するお問い合わせは

タスカム カスタマーサポート

〒206-8530 東京都多摩市落合1-47

0570-000-809

一般電話・公衆電話からは市内通話料金でご利用いただけます。

受付時間は、10:00～12:00／13:00～17:00です。（土・日・祝日・弊社指定休日を除く）

ナビダイヤルがご利用いただけない場合

電話：[phone] / FAX：[phone]

故障・修理や保守についてのお問い合わせは

ティアック修理センター 〒358-0026 埼玉県入間市小谷田858

0570-000-501

一般電話・公衆電話からは市内通話料金でご利用いただけます。

受付時間は、9:30～17:00です。（土・日・祝日・弊社指定休日を除く）

ナビダイヤルがご利用いただけない場合

電話：[phone] / FAX：[phone]

■ 住所や電話番号は、予告なく変更する場合があります。あらかじめご了承ください。
