| Marchio | Tascam |
| Modello | IF-MA64/EX |
| Tipo di prodotto | Scheda elettronica interfaccia MADI |
| Canali audio digitali | 64 canali (44,1/48 kHz) o 32 canali (88,2/96 kHz) a 24 bit |
| Connettori di ingresso | 1 x MADI coassiale BNC 75Ω, 1 x MADI ottico SC (solo IF-MA64/EX) |
| Connettori di uscita | 1 x MADI coassiale BNC 75Ω OUT, 1 x MADI ottico SC OUT (solo IF-MA64/EX) |
| Connettore di rinvio | 1 x MADI coassiale BNC 75Ω THRU (solo IF-MA64/EX) |
| Formato audio digitale | AES10-2008 (MADI) |
| Dimensioni (L × A × P) | 107 × 34 × 164,4 mm (con parti sporgenti) |
| Peso | Circa 200 g (stima) |
| Alimentazione | Tramite il bus dell'unità host (non autonoma) |
| Consumo elettrico | Non specificato, prelevato dall'unità host |
| Temperatura di funzionamento | Non specificata, utilizzo in interni |
| Compatibilità | Consultare il sito TEAC per i modelli di unità host compatibili |
| Contenuto della confezione | Scheda principale, manuale di istruzioni (con garanzia) |
| Classe di compatibilità elettromagnetica | Classe A (può causare interferenze in ambiente domestico) |
| Certificazioni | Conforme alla norma NMB-003 del Canada (classe A) |
| Manutenzione e pulizia | Scollegare l'unità host prima della pulizia; utilizzare un panno asciutto e morbido; non utilizzare solventi |
| Sicurezza | Scollegare l'alimentazione prima dell'installazione/rimozione; serrare le viti laterali; non utilizzare in caso di problemi senza previa riparazione |
| Pezzi di ricambio e riparabilità | Nessun pezzo staccabile fornito; contattare TEAC per assistenza tecnica |
| Garanzia | Soggetta alla normativa legale del paese di acquisto |
Domande frequenti - IFMA64Ex TASCAM
Domande degli utenti su IFMA64Ex TASCAM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Scheda elettronica in formato PDF gratuitamente! Trova il tuo manuale IFMA64Ex - TASCAM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IFMA64Ex del marchio TASCAM.
MANUALE UTENTE IFMA64Ex TASCAM
MANUALE DI ISTRUZIONI
ITALIANO
取拔説明書
日本語
MANUALE DI ISTRUZIONI
IMPORTANT NORME DI SICUREZZA
For U.S.A.
Per i clienti in Europa
ATTENZIONE
Si tratta di un prodotto in classe A. In un ambiente domestico, quello prodotto può causare interferenze radio, nel qual caso l'utente è tenuto ad adottare misure adequate.
For Canada
DICHIARAZIONE DI CONFORMITA
Wiesbaden-Erbenheim, Germania dichiariamo除去 la nostra responsabilità, che il prodotto TEAC descripto in quello manuale è conforme ai corrispondenti standard tecnici.
Informazioni sul marchio CE
EN55103-1/2
a) Ambiente elettromagnetico applicabile: E4
IMPORTANT NORME DI SICUREZZA
- Se si verificano problemi con quello prodotto, contattare TEAC per la riparazione. Non utilizzare il prodotto fino a quando non è stato riparato.
■r gli utenti europei
Smaltimento di apparecchiature elettriche ed elettroniche
(a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separamente dai rifiuti urbani mediante impianti di raccolta specifici designati dal governo o delle autorità locali.
(b) Lo smaltimento in modo corretto delle apparecchiature elettriche ed elettroniche contribuisce a risparmiare prezioso risorse ed evitare potenziali effetti negativi sulla salute umana e l'ambiente.
(c) Lo smaltimento non corretto di apparecchiature più avere gravi consequences sull'ambiente e sulla salute umana come risultato della presenza di sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
(d) Il symbolo barrato della pattumiera indica che le apparecchiature elettriche ed elettroniche devono essere raccolte e smaltite separatamente dai rifui di domestici.
(e) (e) I sistemi di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate sullo smaltimento delle vecchie apparecchiature elettriche ed
elettroniche, contattare il comune, il servizio di smaltimento rifiuti o il negozio dove è stato acquistato l'unità.
Indice dei contenuti
IMPORTANT NORME DI SICUREZZA 35
IMPORTANT NORME DI SICUREZZA 36
Introduzione 38
Caratteristica di queste schede 38
Modelli compatibili per l'installazione. 38
Panorama della procedura di installment 38
Accessori inclusi. 38
Registrazione utente 39
Nome delle parti 39
Pannello posteriori 39
Specifiche 41
Dati tecnici 41
Ingresso/uscita audio digitale nominali 41
Altro. 41
Dimensioni 42

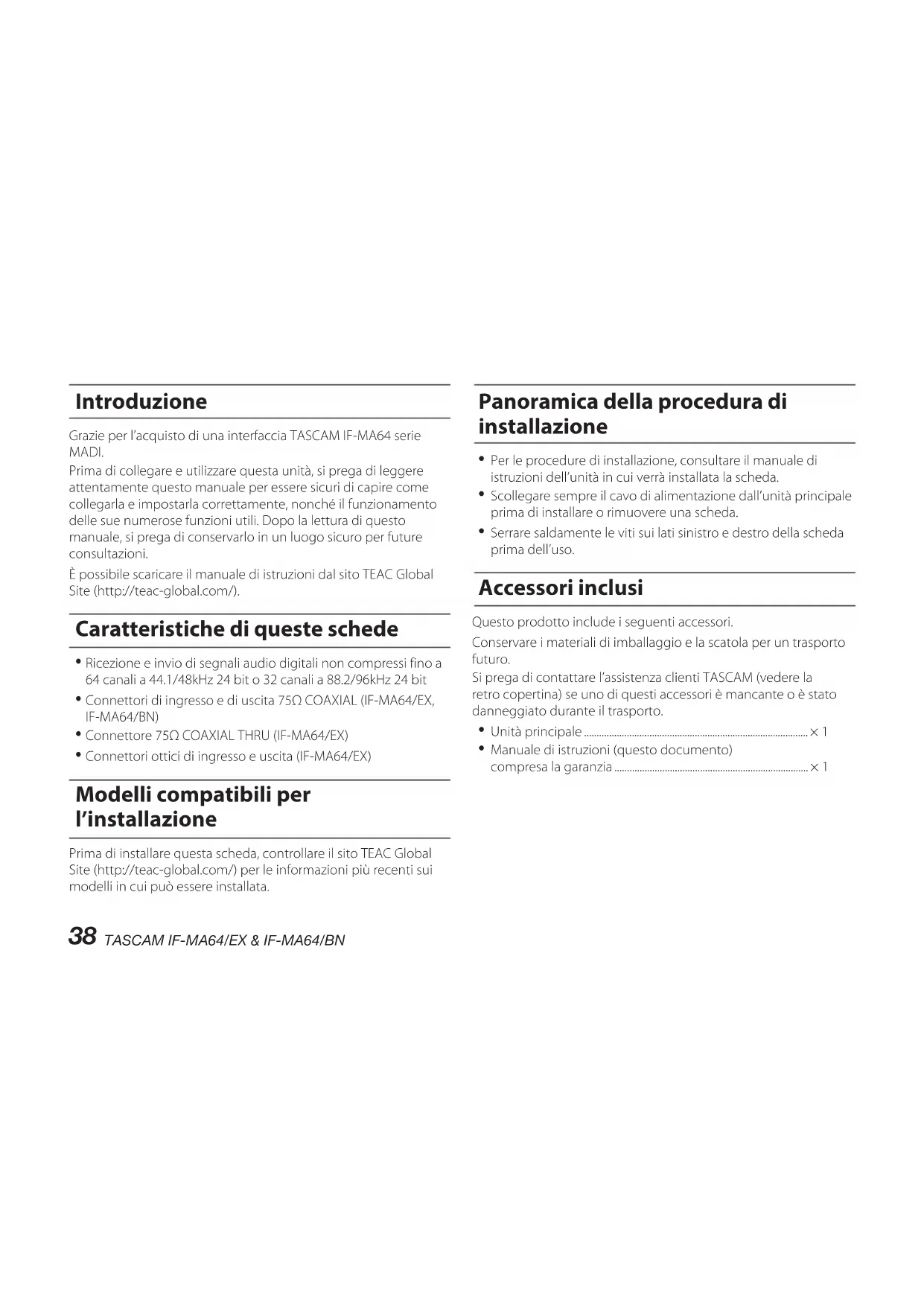

Introduzione
Grazie per l'acquisto di una interfaccia TASCAM IF-MA64 serie MADI.
Prima di collegare e utilizzato questa unità, si prega di leggere attendamente questo manuale per essere sicuri di capire come collegarla e impostarla correttamente, nonché il funzionamento delle sue numerous funzioni utili. Dop lalettura di questo manuale, si prega di conservarlo in un luogo sicuro per futuro consulazioni.
É possibile scaricare il manuale di istruzioni dal site TEAC Global Site (http://teac-global.com/).
Caratteristiche di queste schede
- Ricezione e invio di segnali audio digitali non compressi fino a 64 canali a 44.1 / 48kHz 24 bit o 32 canali a 88.2 / 96kHz 24 bit
- Connettori di ingresso e di uscita 75Ω COAXIAL (IF-MA64/EX, IF-MA64/BN)
- Connettore 75Ω COAXIAL THRU (IF-MA64/EX)
- Connettori ottici di ingresso euscita (IF-MA64/EX)
Modelli compatibili per l'installazione
Prima di installare questa sched, controllare il sito TEAC Global Site (http://teac-global.com/) per le informazioni più recenti sui modelli in cui cui pozzo essere installata.
Panorama della procedura di installmente
- Per le procedure di installatione, consultare il manuale di istruzioni dell'unità in cui verrà installata la sched.
- Scollegare sempre il cavo di alimentazione dall'unità principale prima di installare o rimuovere una scheda.
- Serrare saldamente le viti sui lati sinistro e destro della scheda prima dell'uso.
Accessoriniclusi
Questo prodotto include i seguenti accessori.
Conservare i materiali di imballaggio e la scatola per un trasporto futuro.
Si prega di contattare l'assistenza clienti TASCAM (vedere la retro copertina) se uno di questi accessori è mancante o è stato danneggiato durante il trasporto.
Unità principale.
- Manuale di istruzioni (questo documento) compresa la garanzia.
É possibile scaricare il manuale di istruzioni di questa unità dal sito TEAC Global Site (http://teac-global.com/).
Apire il situ TEAC Global (http://teac-global.com/).
2. Nella sezione TASCAM Downloads, selezionare la lingua desiderata per aprirre la pagina di download per la propria lingua.
NOTA
Se la lingua desiderata non viene visualizzata, ticcare su Other Languages.
- Cliccare sul nome del prodotto nella sezione "Ricerca per nome del modello" per aprire la pagina Download del prodotto.
- Selezionare e scaricare i driver dedicati e il manuale di struzioni necessario.
Registrazione utente
I clienti negli Stati Uniti sono pregati di visitare il sito TASCAM (http://tascam.com/) per registrarsi come utente online.
Nome delle parti
Pannello posteriore

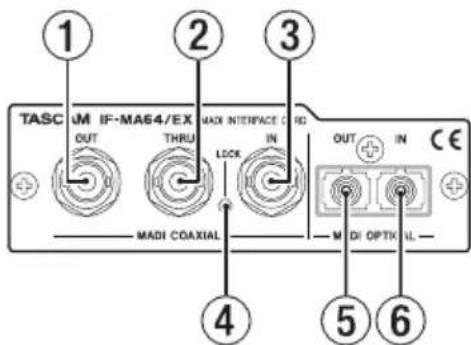

IF-MA64/EX

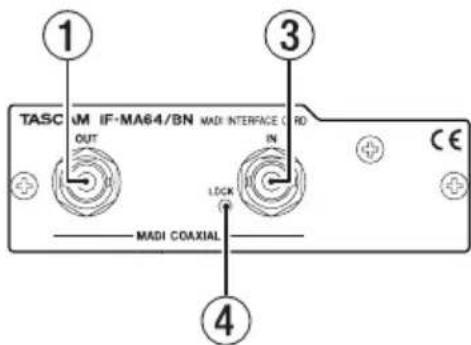

IF-MA64/BN
TASCAM IF-MA64/EX & IF-MA64/BN
① Connettore MADI COAXIAL OUT
Si tratta di un connettore BNC per l'uscita audio digitale in fornato AES10-2008.
Utilizzare un cavo coassiale da 75 per il collegamento di un dispositivo esterno MADI e trasmettere segnali audio e di controllo digitali.
② Connettore MADI COAXIAL THRU (solo IF-MA64/EX)
Si tratta di un connettore BNC per l'uscita audio digitale in fornato AES10-2008.
Il segnale del connettore COAXIAL MADI IN è attevraso l'uscita.
Utilizzare un cavo coassiale da 75 per il collegamento di un dispositivo esterno MADI e trasmettere segnali audio e di controllo digitali.
NOTA
Il segnale proveniente dal connettore MADI COAXIAL IN viene mandato in uscita atraverso il connettore MADI COAXIAL THRU se con l'unità accesa che spenta.
Quando l'unità viene accesa/spenta, tuttavia, il segnale in uscita dal connettore MADI COAXIAL THRU verrà interrotto momentaneamente. Per questo motivo, accendere o spegnere l'unità con attenzione quando il segnale in uscita dal connettore MADI COAXIAL THRU viene utilizzato da un dispositivo collegato.
③ Connettore MADI COAXIAL IN
Si tratta di un connettore BNC per l'ingresso audio digitale in fornato AES10-2008.
Utilizzare un cavo coassiale da 75 per il collegamento di un dispositivo esterno MADI e ricevere segnali audio e di controllo digitali.
④ Indicatore LOCK
Questo indicatori si accende quando un segnale valido viene immesso atraverso il connettore selezionato nel menu di impostazione della scheda (voce MADI INPUT SELECT COAXIAL o impostazione OPTICAL).
NOTA
Questo non si illumina quando riceve segnali con frequenze di campionamento diverse dall'impostazione dell'unità principale.
5 Connettore MADI OPTICAL OUT (solo IF-MA64/EX)
Si tratta di un connettore SC per l'uscita audio digitale in fornato AES10-2008.
Utilizzare un cavo in fibra ottica multi-mode per collegare un dispositivo esterno MADI e trasmettere segnali audio e di controllo digitali.
Fissare il cappuccio di gomma in dotazione quando non è in uso per evitare che si depositi polvere.
⑦ Connettore MADI OPTICAL IN (solo IF-MA64/EX)
Si tratta di un connettore SC per l'ingresso audio digitale in fornato AES10-2008.
Utilizzare un cavo in fibra ottica multi-mode per collegare un dispositivo esterno MADI e ricevere segnali audio e di controllo digitali.
Fissare il cappuccio di gomma in dotazione quando non è in uso per evitare che si depositi polvere.
Specifiche
Dati tecnici
nali e formati
Frequenza di campionamento
44.1/48 kHz: 48k frame, canali 56/64
88.2/96 kHz: 48k frame, canai 28/32
96k frame, canali 28/32
Ingresso/uscita audio digitale nominali
Nnette MADI COAXIAL IN
Connettore: BNC coassiale 75Ω
Formato: AES10-2008
Bnnettore MADI OPTICAL IN (solo IF-MA64/EX)
Connettore: FDDI duplex SC (62.5μm diameter dell'anna/125μm diameter rivestimento o cavo a fibra ottica 50μm/125μm multi-mode)
Formato: AES10-2008
Nennettore MADI COAXIAL OUT
Connettore: coassiale BNC 75Ω
Formato: AES10-2008
Connettore: coassiale BNC 75Ω
Formato: AES10-2008
Connettore: FDDI duplex SC (62.5μm diameter dell'anna/125μm diameter rivestimento o cavo a fibra ottica 50μm/125μm multi-mode)
Formato: AES10-2008
Altro
■mensioni
107× 34× 164.4mm (altezza × larghezza × profondita, incluse le parti sporgenti)
Eso
- Le illustrazioni in quello manuale potrebbero differire in parte dal prodotto reale.
- Le specifiche tecniche e l'aspetto esterno possono essere modificati nella preawviso per migliorare il prodotto.
