Type de produit	Robinet de lavabo
Marque	TOTO
Modèle	Upton TL630SDH12
Pression de fonctionnement minimale	20 psi (0.14 MPa) dynamique
Pression de fonctionnement maximale	80 psi (0.55 MPa) statique
Diamètre du trou de montage	33 mm à 37 mm (1-5/16" à 1-7/16")
Épaisseur maximale du plan de travail	38 mm (1-1/2")
Hauteur totale (A)	211 mm (8-5/16")
Hauteur du bec (B)	45 mm (1-13/16")
Portée du bec	120 mm (4-1/2")
Matériau	Laiton (estimation)
Type de valve	Cartouche céramique
Alimentation	Eau chaude et froide, raccords flexibles 3/8"
Température ambiante minimale	0°C
Garantie	Garantie à vie limitée pour usage résidentiel
Entretien recommandé	Nettoyer avec détergent doux, rincer à l'eau tiède, sécher avec un chiffon doux
Produits d'entretien déconseillés	Nettoyants abrasifs, paille de fer, détergents agressifs
Pièces de rechange	Disponibles, spécifier la finition lors de la commande
Outils nécessaires à l'installation	Ruban téflon, clé à molette, pince réglable, tournevis
Zone de validité de la garantie	Amérique du Nord, Centrale et du Sud

FOIRE AUX QUESTIONS - Upton TL630SDH12 TOTO

Quelle est la pression d'eau minimale requise pour ce robinet ?

La pression d'eau minimale requise est de 20 psi (0,14 MPa) en dynamique. Une pression trop faible peut réduire le débit.

Comment installer le robinet Upton TL630SDH12 ?

Coupez l'alimentation en eau. Insérez les tuyaux flexibles dans le trou de montage (diamètre 33-37 mm). Fixez le corps avec la cale et l'écrou. Raccordez les tuyaux aux conduites d'eau : gauche = eau chaude, droite = eau froide. Installez le tuyau d'écoulement selon les schémas de la notice.

Que faire si le débit d'eau est trop faible ?

Vérifiez les points suivants : 1. La vis de pression est-elle bien serrée ? 2. Le joint torique du régulateur de débit est-il endommagé ou sale ? 3. Le tuyau flexible est-il obstrué ? Nettoyez ou remplacez les pièces si nécessaire.

Que faire si le débit d'eau est trop fort ?

Vérifiez le régulateur de débit. S'il est endommagé ou sale, nettoyez-le ou remplacez-le. Un débit trop fort peut indiquer un régulateur absent ou défectueux.

Comment nettoyer et entretenir le robinet ?

Nettoyez régulièrement avec un détergent doux, rincez à l'eau tiède et séchez avec un chiffon doux. N'utilisez jamais de nettoyants abrasifs, paille de fer ou produits agressifs, cela ternirait le revêtement et annulerait la garantie.

Quelle est la garantie de ce robinet TOTO ?

TOTO offre une garantie limitée à vie pour les robinets résidentiels, couvrant les défauts de matériau et de fabrication. Elle s'applique à l'acheteur d'origine et n'est pas transférable. La preuve d'achat est requise.

La poignée est trop lâche, que faire ?

Vérifiez la vis de pression sous la poignée. Serrez-la à l'aide d'un tournevis si nécessaire. Si le problème persiste, contactez un réparateur agréé.

Le robinet fuit au niveau du bec, que faire ?

Vérifiez le joint torique du bec (anneau en caoutchouc). S'il est endommagé ou sale, remplacez-le. Assurez-vous également que le col est bien serré.

Puis-je installer ce robinet moi-même ?

Oui, l'installation est possible si vous respectez les instructions. Vous aurez besoin de ruban téflon, d'une clé à molette, d'une pince et d'un tournevis. Suivez la procédure d'installation détaillée dans la notice.

Comment obtenir des pièces de rechange ?

Les pièces de rechange sont disponibles auprès de TOTO ou de ses distributeurs. Lors de la commande, spécifiez la finition (chromé, nickel brossé, etc.) et le numéro de pièce indiqué dans la notice.

MODE D'EMPLOI Upton TL630SDH12 TOTO

Merci d'Avoir Choisi TOTO®! 11

Entretien en Nettoyage.... 11

Avertissements....11

Outils Nécessaires 12

Avant l'Installation.... 12

Procédure d'Installation 13

Garantie 14

Dimensions Brutes....15

Dépannage....16

Pièces de Rechange 17-18

MERCI D'AVOIR CHOISI TOTO!

La mission de TOTO est d'apporter au monde entier un style de vie sain, hygiénique et plus confortable. Nous créons tous nos produits avec un principe de base à l'esprit : équilibrer forme et fonction. Félicitations pour votre choix.

ENTRETIEN EN NETTOYAGE

Votre nouveau robinet est conçu pour fonctionner des années sans vous causer de souci. Gardez-le comme neuf en le nettoyant régulièrement avec un détergent léger, rincez-le soigneusement à l'eau tiède et séchez-le à l'aide d'un chiffon doux et propre. N'utilisez pas de nettoyant abrasif, de paille de fer ou de détergent agressif, car cela ternirait le revêtement. Ne pas suivre ces instructions pourrait annuler votre garantie.

AVERTISSEMENTS

Pour utiliser convenablement votre robinet, veuillez suivre les instructions ci-dessous:

■ Pression de fonctionnement:

■ Pression minimum .....20 psi (0.14 MPA), dynamique

■ Pression maximum .....80 psi (0.55 MPA), statique

N'inversez pas les entrées d'eau chaude et d'eau froide.

N'utilisez pas de vapeur pour l'arrivée d'eau chaude.

N'utilisez pas ce produit à des températures ambiantes inférieures à 0°C.

■ Ne démontez pas la valve en céramique.

OUTILS NÈCESSAIRES

Ruban adhésif de plomberie

Clé à molette Pince Réglable

■ Respectez toutes les règles de plomberie locales.
■ Assurez-vous que l'adduction d'eau est bien coupée.
■ Lisez attentivement ces instructions afin de vous assurer d'effectuer une installation correcte.
En cas d'installation de nouvelles toilettes, installez le robinet avant d'installer les toilettes.

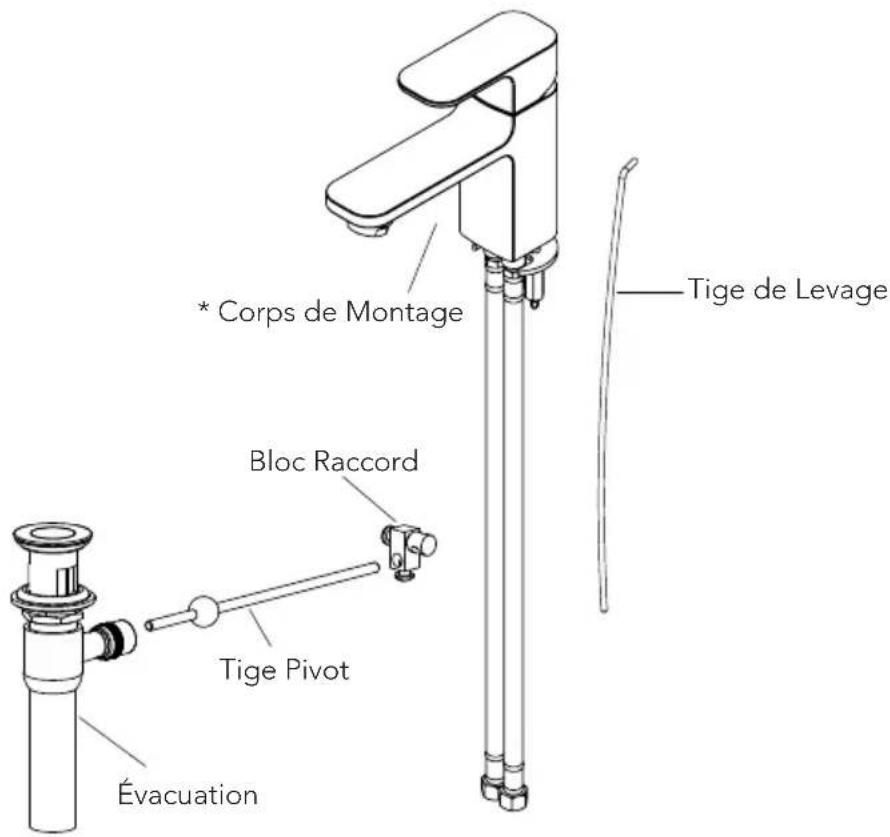

■ Vérifiez pour vous assurer d'avoir toutes les pièces* ci-dessous à portée de main:

* Corps de Montage Tige de Levage Bloc Raccord Tige Pivot Évacuation

* En fonction du modèle, le produit réel pourrait varier en apparence.

PROCÉDURE D'INSTALLATION

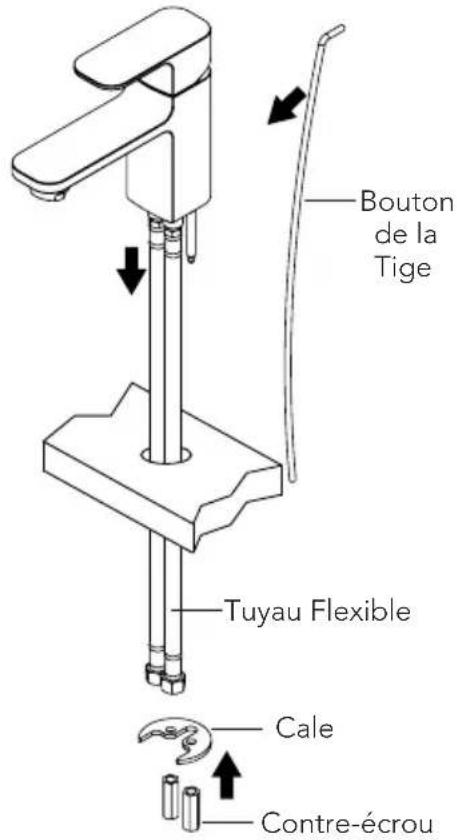

Installation du Corps du Robinet

Important:

Les tuyaux flexibles résistants à la pression sont fournis déjà assemblés, avec l'adhésif nécessaire. Ne desserrez pas l'écrou hexagonal quand vous installez le robinet.

1) Insérez les tuyaux flexibles dans le trou, un par un.
2) Insérez la tige du bouchon en-des sous du robinet et vissez-la dans son bouton.
3) Faites glisser la cale en place et fixez le col à l'aide des écrous.
4) Ajustez le col et le bec pour qu'ils soient tournés vers l'avant. Main tenez le col en place. Serrez l'écrou.
5) Connectez les tuyaux flexibles auxcon duites d'alimentation. Vérifiez que le tuyau de gauche est bien connecté à la conduite d'eau chaude et que le tuyau de droite est bien connecté à l'eau froide.

Bouton de la Tige Tuyau Flexible Cale Contre-écrou

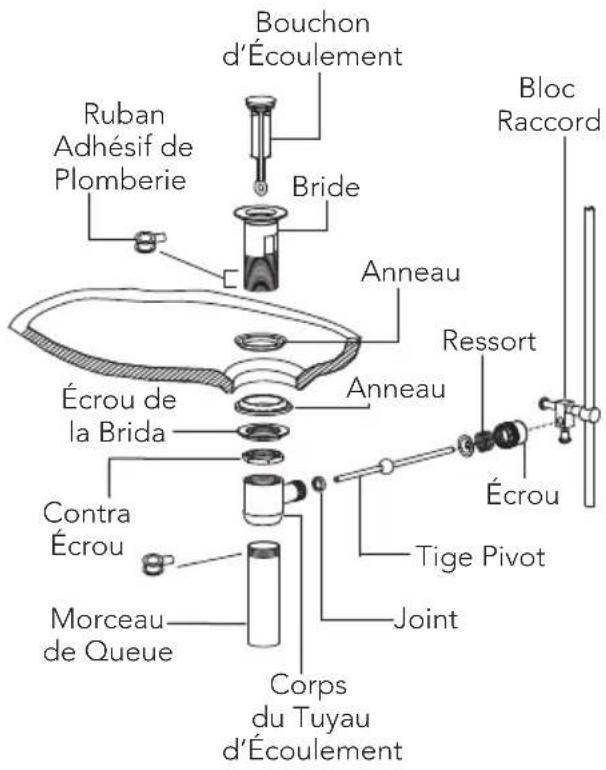

Installation Du Tuyau D'écoulement

1) Placez de l'adhésif de plomberie sur le filetage de la bride.
2) Insérez la bride dans le trou du tuyau d'écoulement.
3) Assemblez l'anneau, l'écrou de la bride et le contre-écrou.
4) Installez le corps du tuyau d'écoulement sur la bride.
5) Fixez le système d'écoulement en serrant l'écrou de la bride et le contre-écrou.
6) Appliquez de l'adhésif de plomberie sur le filetage de l'about et installez l'about sur le système d'écoulement.
7) Insérez le bouchon d'écoulement dans la bride.
8) Assemblez la tige pivot comme indiqué su le schéma.
9) Insérez la tige pivot dans le trou du bouchon d'écoulement. Serrez l'écrou.
10) Insérez la tige du bouchon et la tige pivot dans le bloc de raccord. Serrez les deux tiges à l'aide d'un tournevis.

Bouchon d'Écoulement Ruban Adhésif de Plomberie Bride Anneau Ressort Écrou de la Brida Anneau Écrou Contra Écrou Tige Pivot Morceau de Queue Joint Corps du Tuyau d'Écoulement Bloc Raccord

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

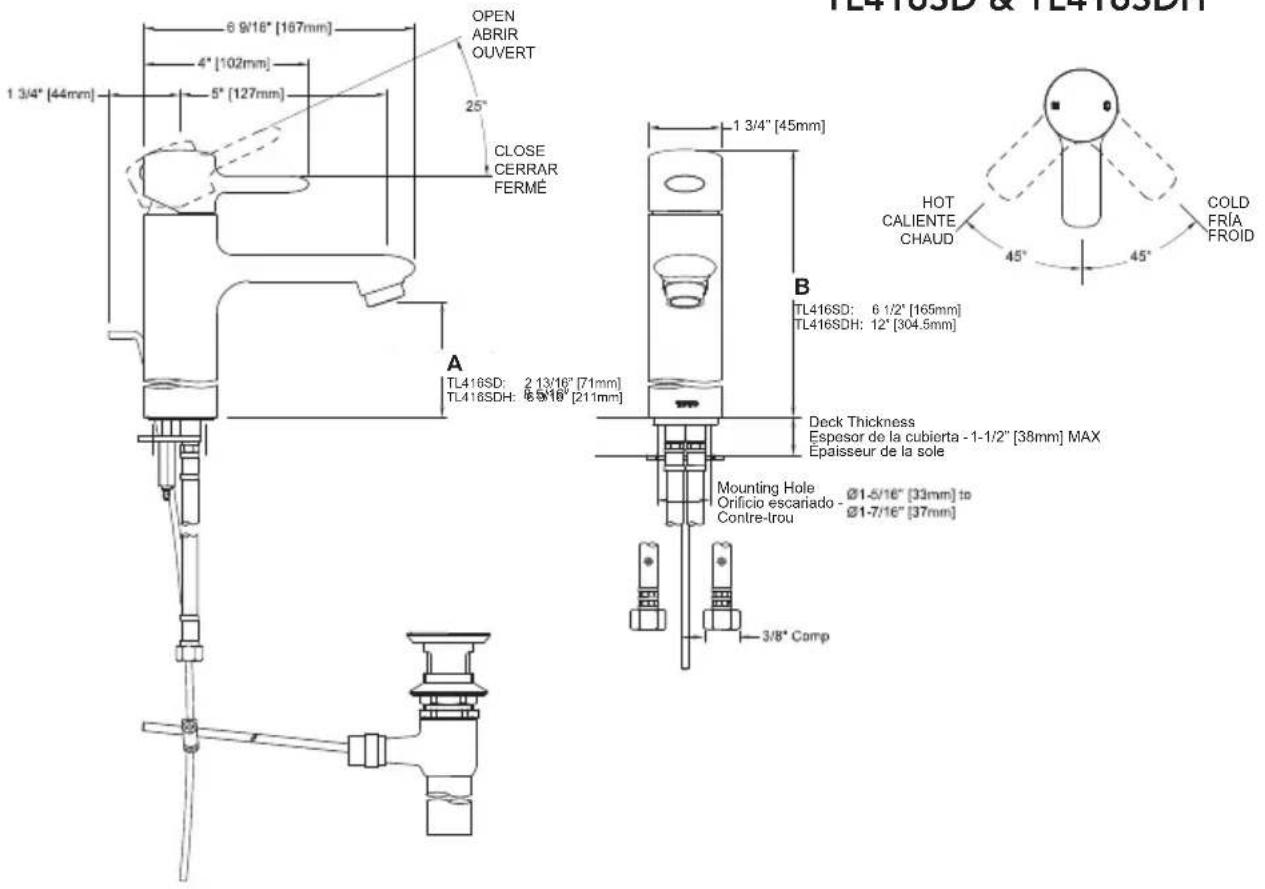

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TL416SD & TL416SDH

TL416SD & TL416SDH OPEN ABRIR OUVERT 25° CLOSE CERRAR FERMÉ 1 3/4" [45mm] 6 9/16" [167mm] 4" [102mm] 5" [127mm] 1 3/4" [44mm] A TL416SD: 2 13/16" [71mm] TL416SDH: 6 9/16" [211mm] B HOT CALIENTE CHAUD 45° 45° COLD FRIA FROID Deck Thickness Espesor de la cubierta -1-1/2" [38mm] MAX Epaisseur de la sole Mounting Hole Ø1-5/16" [33mm] to Orificio escariado - Ø1-7/16" [37mm] Contre-trou 3/8" Comp

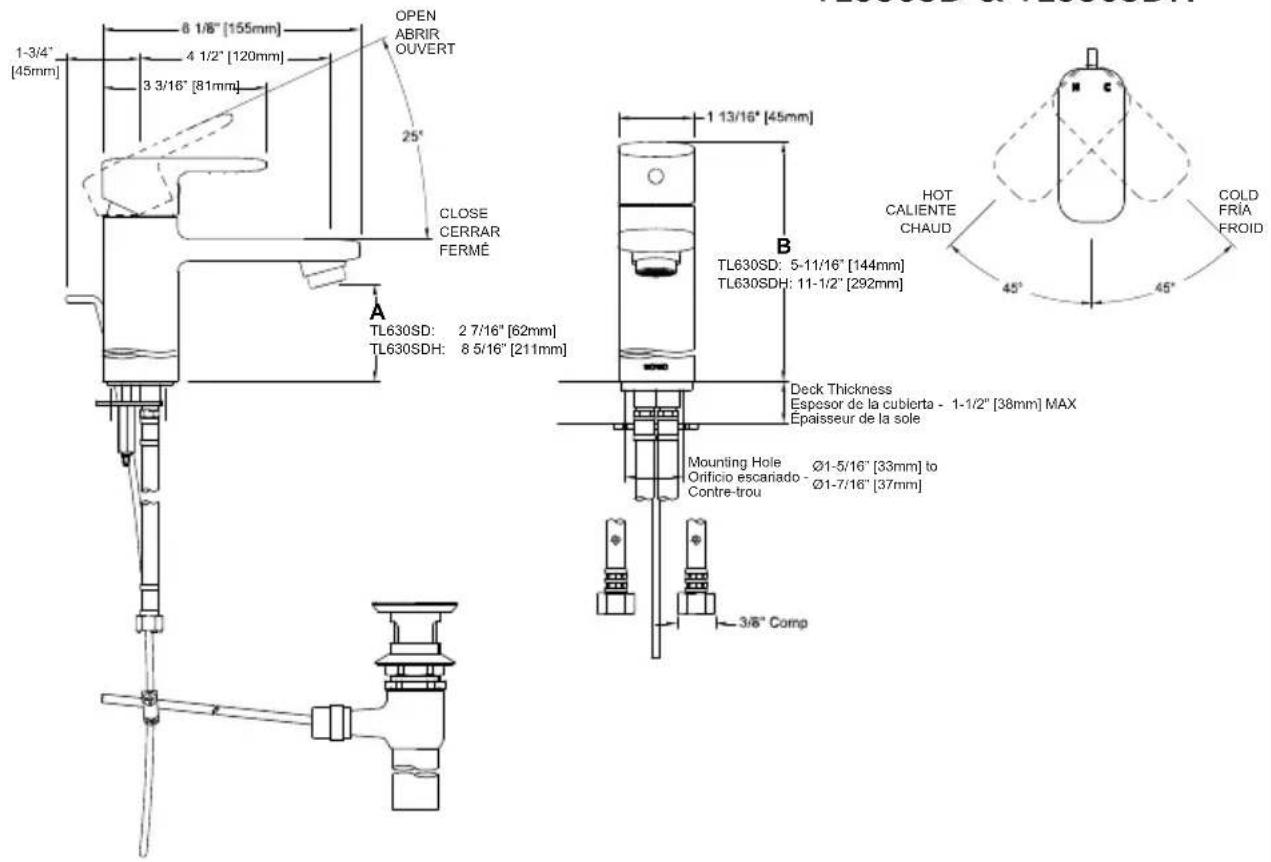

TL630SD & TL630SDH

1-3/4" [45mm] 8 1/8" [155mm] 4 1/2" [120mm] 3 3/16" [81mm] OPEN ABRIR OUVERT CLOSE CERRAR FERMÉ A TL630SD: 2 7/16" [62mm] TL630SDH: 8 5/16" [211mm] 1 13/16" [45mm] B HOT CALIENTE CHAUD 45° 45° COLD FRIA FROID Deck Thickness Espesor de la cubierta - 1-1/2" [38mm] MAX Épaisseur de la sole Mounting Hole Ø1-5/16" [33mm] to Orificio escanado - Ø1-7/16" [37mm] Contre-trou 3/8" Comp

Si, après avoir suivi les instructions attentivement le pomme de douche ne fonctionne pas correctement, veuillez suivre les étapes suivantes pour corriger la situation:

1. Set Screw - Is it properly tightened?
2. Tornillo de fijación - ¿Esta correctamente ajustado?

3. Vis de pression - Est-ce bien serré?

4. Rubber Gasket - Is it damaged/dirty?

5. Junta de caucho - ¿Esta dañada o sucia?
6. Anneau de caoutchouc - Est-il endommagé ou sale?
7. Flow Regulator - Is it damaged/dirty?
8. Regulador de Flujo ¿Esta la junta tórica dañada o sucia?
9. Régulateur de débit - Le joint torique est-il endommagé ou sale?
10. Pressure Resistant Flex Hose - Is it clogged?
11. Presión de la Manguera Flexible Resistente - ¿Es obstruido?
12. Tuyau Flexible Résistant à la Pression - Est-il bouché?

Problem / Problema / Problème
Area of Interest/ Área De Interés / Centre d'Intérêt

Low Water Flow / Flujo de Agua Insufciente 3,4,5/ Débit d'Eau Trop Faible
High Water Flow / Flujo de Agua Abundante 4/ Débit d'Eau Trop Fort
Loose Handle / Mango Flojo / Poignée Trop Lâche	1
Loose Spout / Surtidor Flojo / Col Trop Lâche	6
Leakage / Goteo / Fuite 2,3

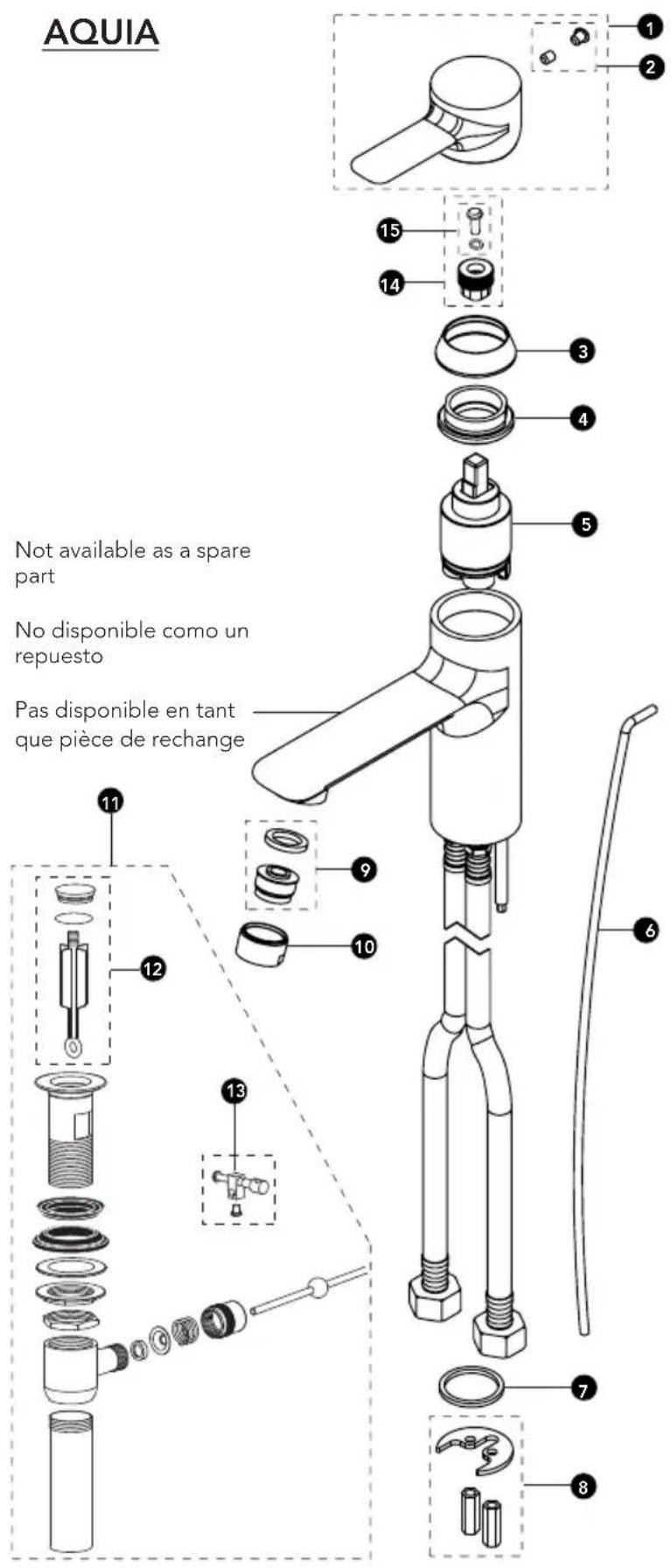

REPLACEMENT PARTS / PIEZAS DE REPUESTO / PIÈCES DE RECHANGE

* Specify which finish when ordering replacement parts.
* Especifique qué terminado desea al ordenar las refacciones.
* Spécifiez votre finition lors de votre commande des pièces de rechange.
