ERMMM901B - Support écran plat ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Support écran plat
Compatibilité	Écrans plats jusqu'à 32 pouces
Capacité de charge	Jusqu'à 20 kg
Matériaux	Acier et plastique de haute qualité
Réglage de la hauteur	Oui, ajustable
Inclinaison	Inclinaison réglable pour un meilleur angle de vue
Rotation	Rotation à 360 degrés
Installation	Installation murale avec matériel inclus
Maintenance	Nettoyage avec un chiffon doux, vérification régulière des fixations
Normes de sécurité	Conforme aux normes de sécurité en vigueur
Garantie	2 ans
Informations supplémentaires	Idéal pour les bureaux, salons et espaces de travail

FOIRE AUX QUESTIONS - ERMMM901B ErgoAV

Comment installer le support ErgoAV ERMMM901B sur un mur?

Pour installer le support, commencez par localiser les montants dans le mur à l'aide d'un détecteur de montants. Ensuite, utilisez les vis fournies pour fixer le support au mur en vous assurant qu'il est de niveau.

Quel est le poids maximum que peut supporter le ErgoAV ERMMM901B?

Le support ErgoAV ERMMM901B peut supporter des écrans pesant jusqu'à 50 kg.

Le support est-il compatible avec tous les types d'écrans plats?

Le support ErgoAV ERMMM901B est compatible avec les écrans plats qui ont un motif de fixation VESA de 75x75 mm, 100x100 mm, 200x200 mm, 400x200 mm, et 400x400 mm.

Comment régler l'inclinaison du support?

Pour régler l'inclinaison, utilisez la molette située à l'arrière du support. Tournez-la dans le sens des aiguilles d'une montre pour incliner l'écran vers le haut et dans le sens inverse pour l'incliner vers le bas.

Est-il possible d'utiliser le support ErgoAV ERMMM901B pour un écran incurvé?

Oui, le support peut également être utilisé pour des écrans incurvés tant qu'ils respectent les dimensions VESA et le poids maximum.

Comment nettoyer le support sans l'endommager?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez d'utiliser des produits chimiques agressifs qui pourraient rayer ou endommager la finition.

Que faire si mon écran ne s'aligne pas correctement sur le support?

Vérifiez que les vis de montage sont bien serrées et que les adaptateurs VESA sont correctement installés. Si nécessaire, ajustez la position de l'écran sur le support.

Où puis-je trouver des pièces de rechange pour le support?

Vous pouvez contacter le service client de ErgoAV ou visiter leur site web pour commander des pièces de rechange.

Quelle est la garantie pour le support ErgoAV ERMMM901B?

Le support ErgoAV ERMMM901B est couvert par une garantie de 2 ans contre les défauts de fabrication.

MODE D'EMPLOI ERMMM901B ErgoAV

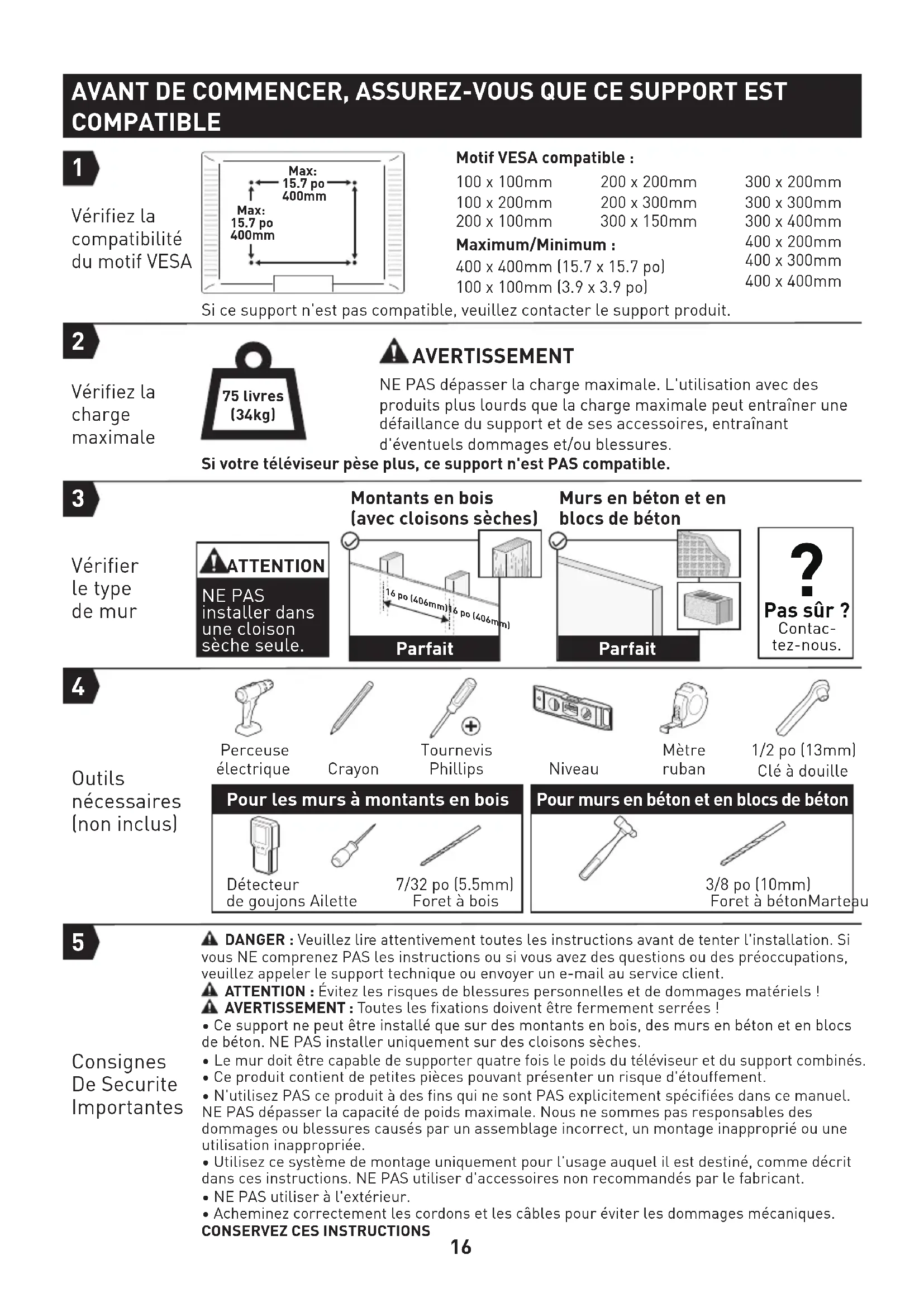

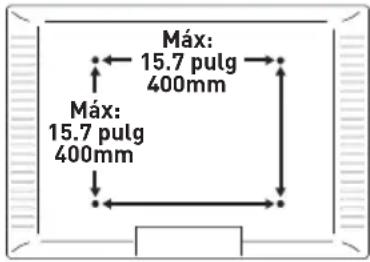

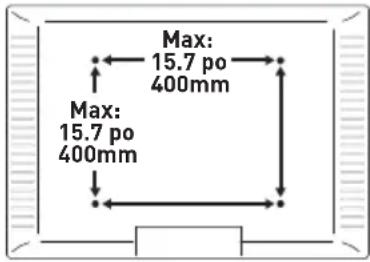

Consignes De Securite Importantes Pour les murs à montants en bois 7/32 po (5.5mm)Foret à boisDétecteur de goujons Ailette3/8 po (10mm)Foret à bétonMarteau Pour murs en béton et en blocs de béton AVANT DE COMMENCER, ASSUREZ-VOUS QUE CE SUPPORT EST COMPATIBLE NE PAS dépasser la charge maximale. L'utilisation avec des produits plus lourds que la charge maximale peut entraîner une défaillance du support et de ses accessoires, entraînant d'éventuels dommages et/ou blessures. AVERTISSEMENT Si votre téléviseur pèse plus, ce support n'est PAS compatible.Maximum/Minimum :400 x 400mm (15.7 x 15.7 po)100 x 100mm (3.9 x 3.9 po)Motif VESA compatible :100 x 100mm100 x 200mm200 x 100mmSi ce support n'est pas compatible, veuillez contacter le support produit.

ATTENTION NE PAS installer dans une cloison sèche seule. 200 x 200mm200 x 300mm300 x 150mm300 x 200mm300 x 300mm300 x 400mm400 x 200mm400 x 300mm400 x 400mm75 livres(34kg) Parfait Murs en béton et en blocs de béton

DANGER: Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si

vous NE comprenez PAS les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client. ATTENTION: Évitez les risques de blessures personnelles et de dommages matériels !

AVERTISSEMENT: Toutes les fixations doivent être fermement serrées !

• Ce support ne peut être installé que sur des montants en bois, des murs en béton et en blocs de béton. NE PAS installer uniquement sur des cloisons sèches. Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.• Ce produit contient de petites pièces pouvant présenter un risque d'étouffement.• N'utilisez PAS ce produit à des fins qui ne sont PAS explicitement spécifiées dans ce manuel. NE PAS dépasser la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inappropriée.• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, comme décrit dans ces instructions. NE PAS utiliser d'accessoires non recommandés par le fabricant.• NE PAS utiliser à l'extérieur.• Acheminez correctement les cordons et les câbles pour éviter les dommages mécaniques.CONSERVEZ CES INSTRUCTIONSPerceuseélectriqueCrayonTournevisPhillipsMètreruban1/2 po (13mm)Clé à douille Vérifiez la compatibilité du motif VESA Vérifiez la charge maximale Vérifier le type de mur Outils nécessaires (non inclus)

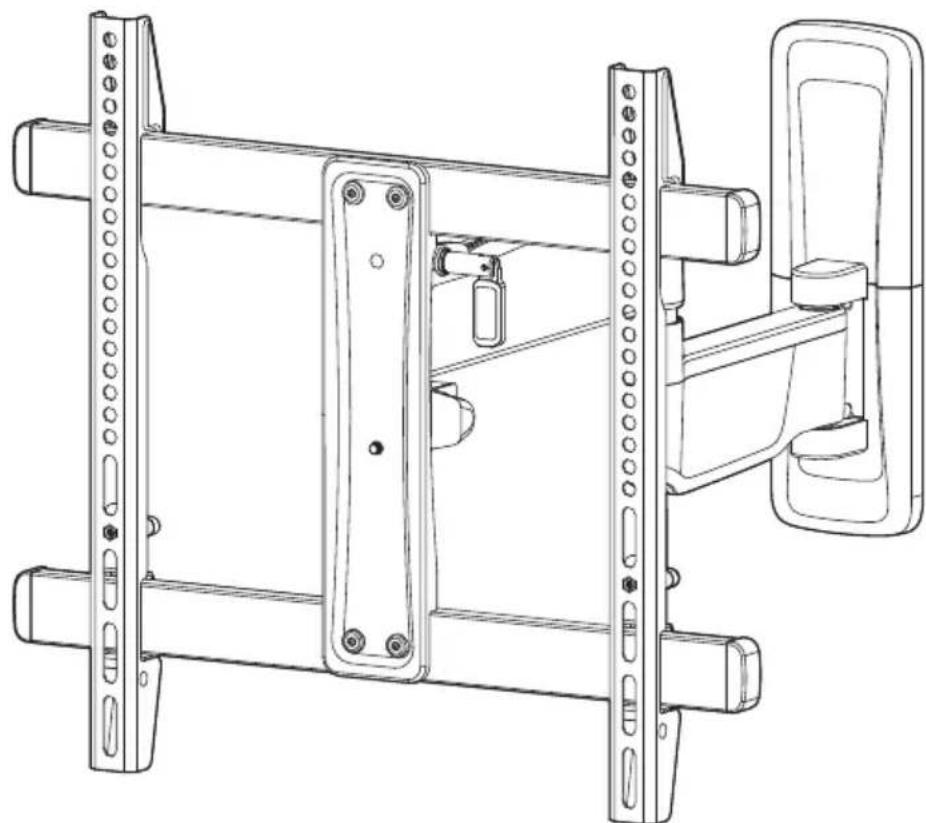

Pas sûr ? Contac-tez-nous.Niveau Montants en bois (avec cloisons sèches) Parfait 16 po (406mm)16 po (406mm)17 Support TV Assemblage du bras / Plaque murale Modèle de plaque murale Couvercle de la plaque murale supérieure Couvercle de la plaque murale inférieure

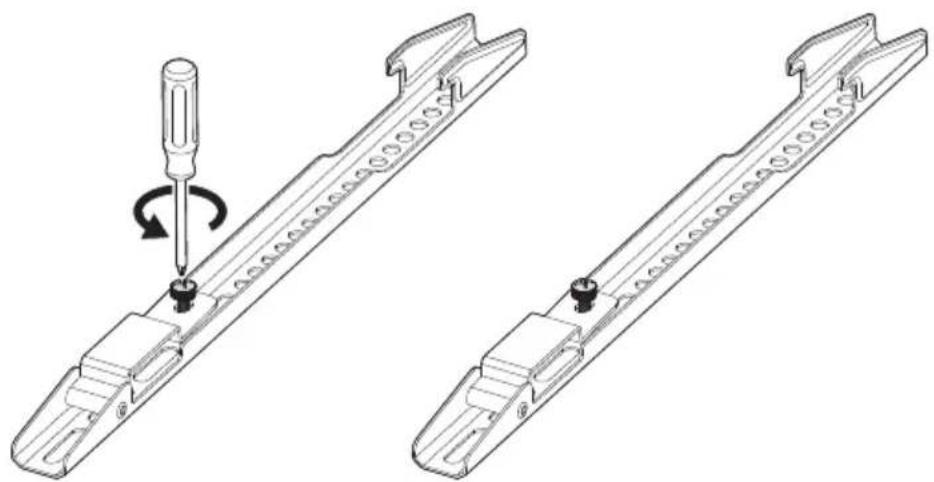

Pièces et matériel fournis pour l'étape 2 le matériel inclus dans cet ensemble ne sera pas utilisé en totalité. ÉTAPE 1 Desserrer mais ne pas retirer les boulons préassemblés INSTALLATION

Support TV 01 x 2 M4/M5 Rondelles B1 x 4 M6/M8 Rondelles B2 x 4 L2.5mm Entretoise F1 x 8 L10mm Entretoise F2 x 4 L22mm Entretoise F3 x 4 M4 x 12mm Boulon de télévision C1 x 4 M4 x 30mm Boulon de télévision C2 x 4 M8 x 25mm Boulon de télévision E1 x 4 M8 x 50mm Boulon de télévision E2 x 4 M6 x 15mm Boulon de télévision D1 x 4 M6 x 35mm Boulon de télévision D2 x 4 Pièces et matériel fournis pour l'étape 119 Conservez les boulons adaptés (M4, M6 ou M8) pour l'Étape 2-3. Le diamètre correct de la vis s'insérera en douceur dans votre téléviseur. La profondeur des trous supérieurs et inférieurs peut différer. 2-2 Positionnez les supports du téléviseur M4M4 M6M6 M8M8 OU OU

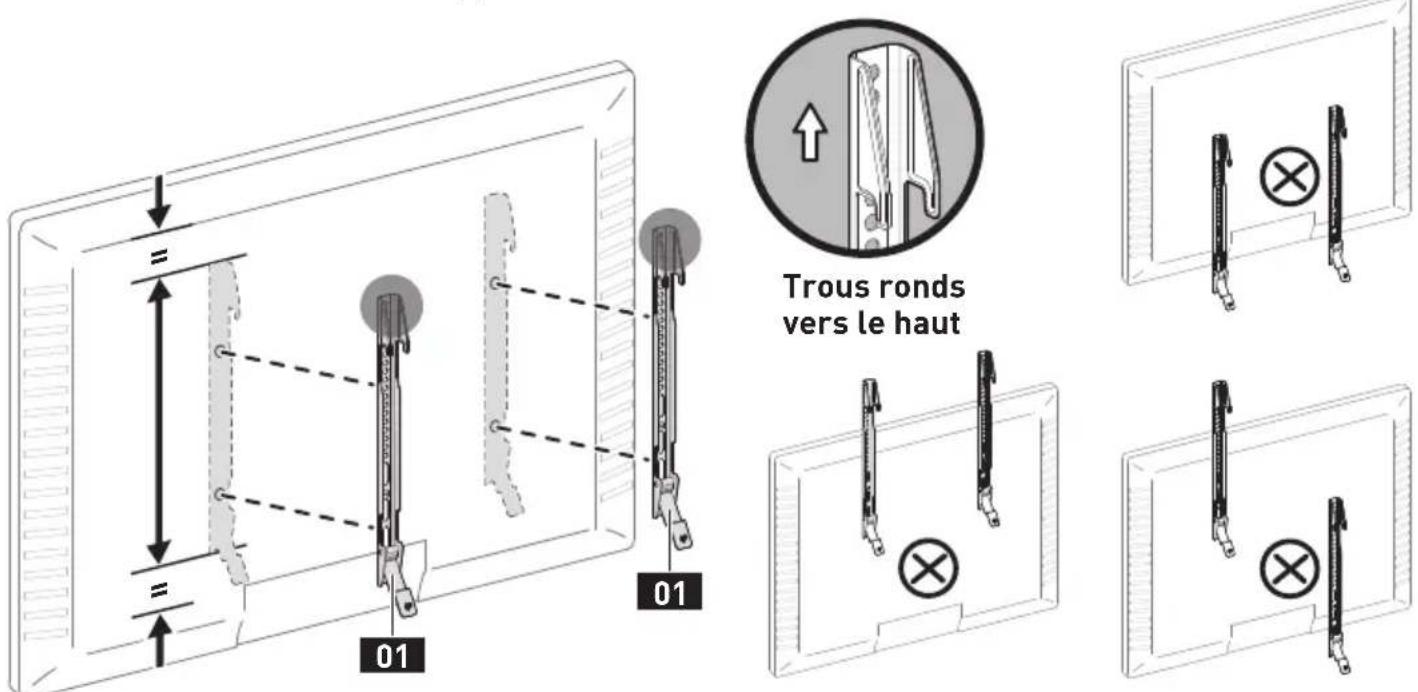

Trous ronds vers le haut

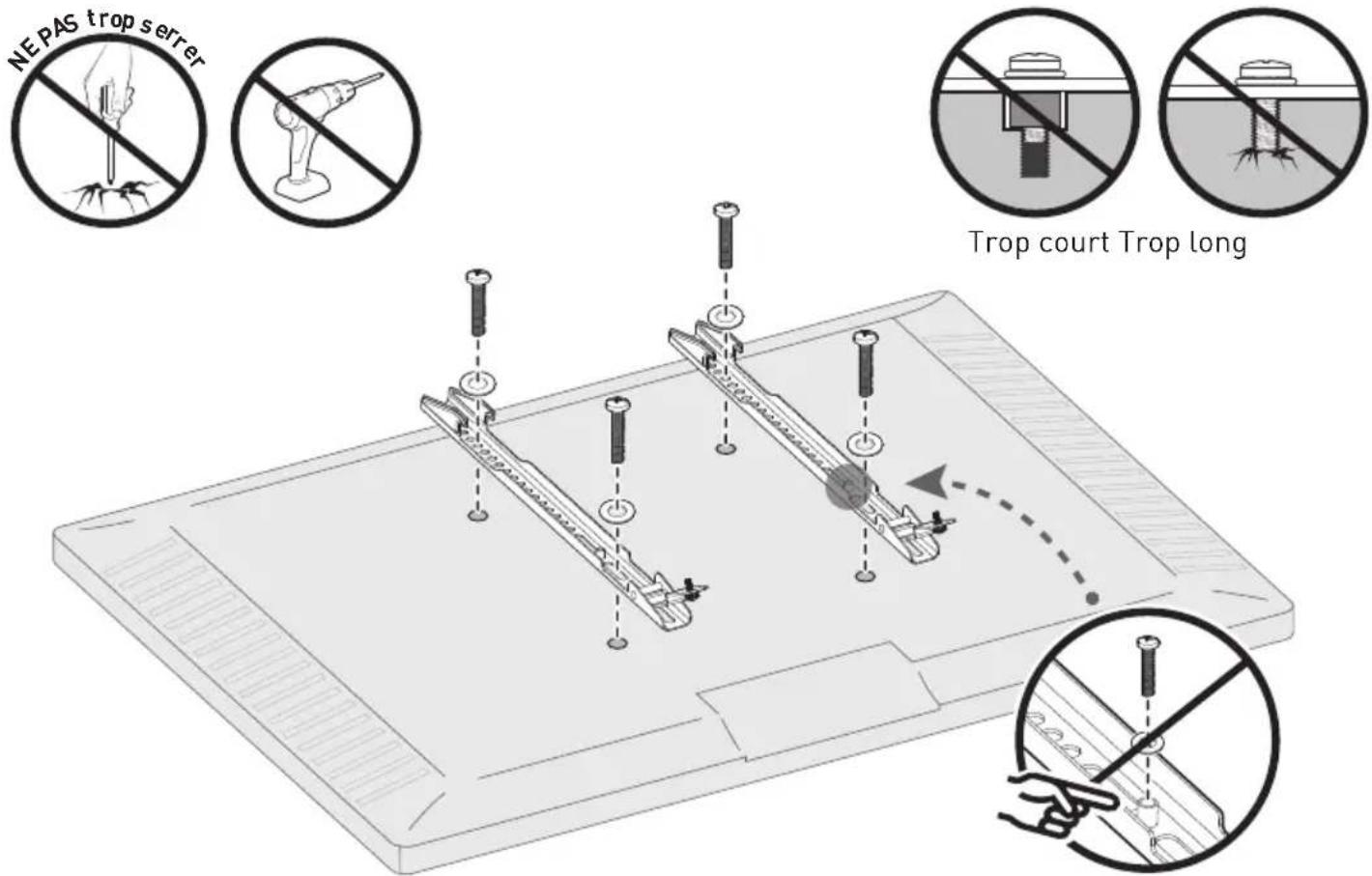

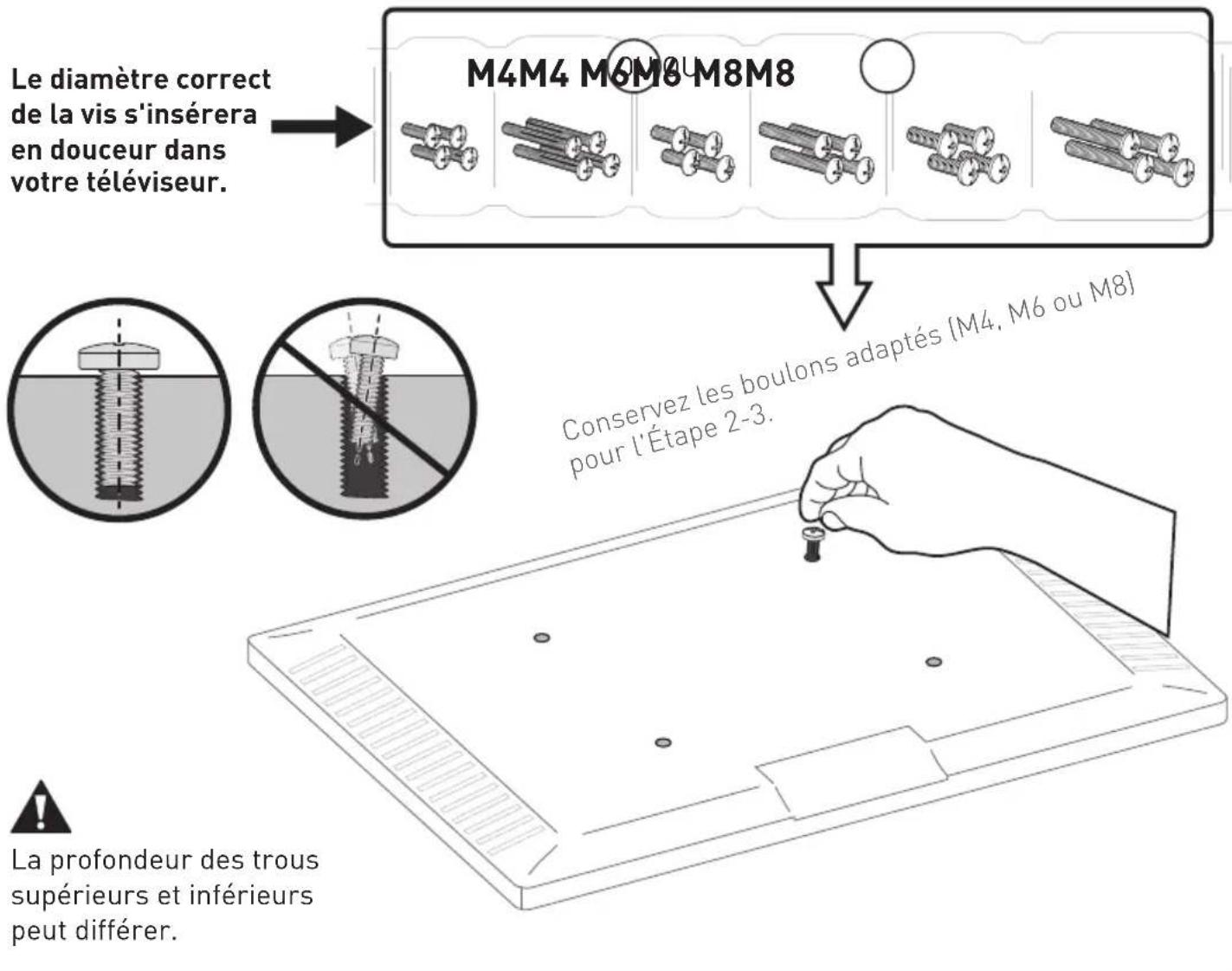

ÉTAPE 2 Fixer les équerres TV à votre TV 2-1 Sélectionnez les boulons pour le Téléviseur20 Option A Pour les téléviseurs à dos plat, accédez à l'option A sur cette page. Pour les bosses, les téléviseurs incurvés, les trous encastrés et les câbles, passez à l'option B sur la page suivante. Trop court Trop long

• Ne tournez pas la vis au-delà du fond du trou.

• Si la vis est trop courte, elle pourrait ne pas suffisamment soutenir le téléviseur.

• Si la vis est trop longue, elle pourrait endommager le téléviseur.

• Au moins 4 à 5 tours dans le filetage sont nécessaires.

• La profondeur des trous inférieurs peut être différente de celle des trous supérieurs. 2-3 Fixez les supports du téléviseur

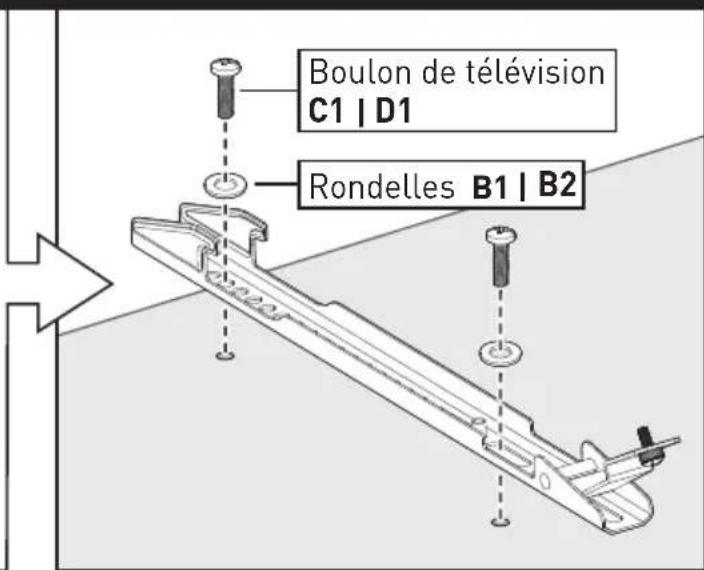

Téléviseur à dos plat Utilisez des vis courtes pour téléviseur avec des rondelles. Boulon de télévision

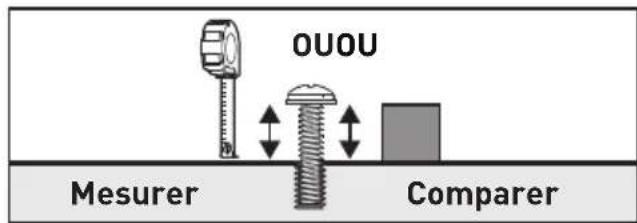

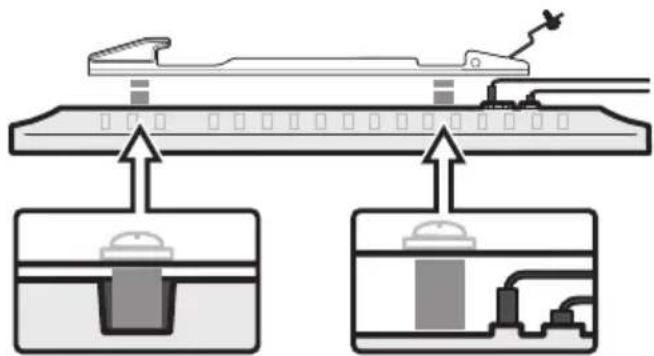

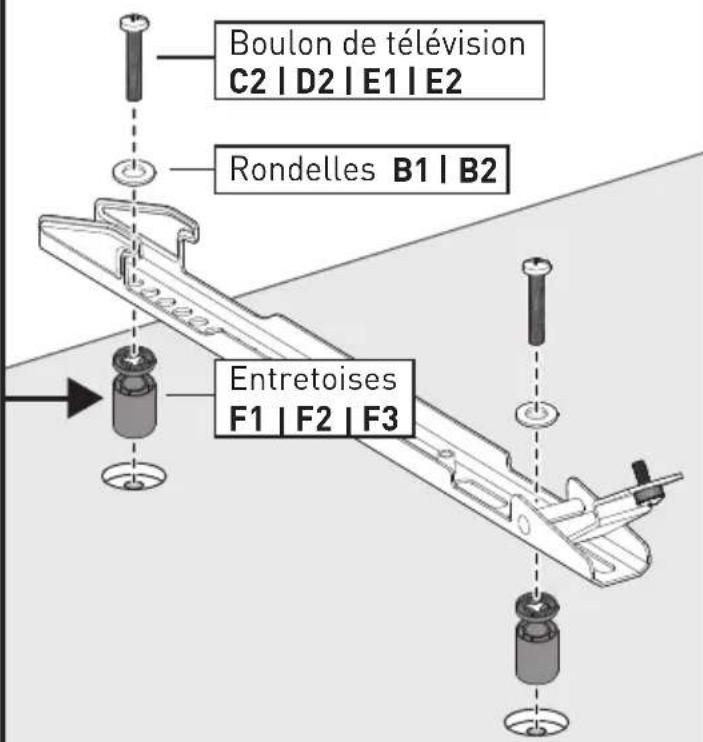

Rondelles B1 | B221 Option B [phone] Mon-Fri 8am - 8pm (CST) [e-mail] Remarque : Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées. Vous pouvez utiliser un mètre ruban pour mesurer les boulons saillants ou tenir des entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises. OUOU Mesurer Comparer TV avec des restrictions de montage Bosse Trous en retrait Câbles saillants Téléviseur incurvé Utilisez des boulons longs pour la TV avec des rondelles et des entretoises pour créer un espace supplémentaire entre la TV et le support TV. Boulon de télévision

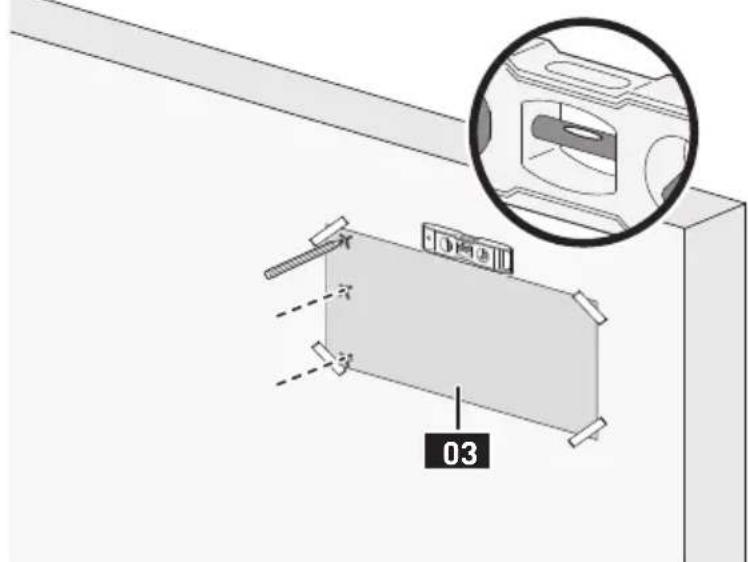

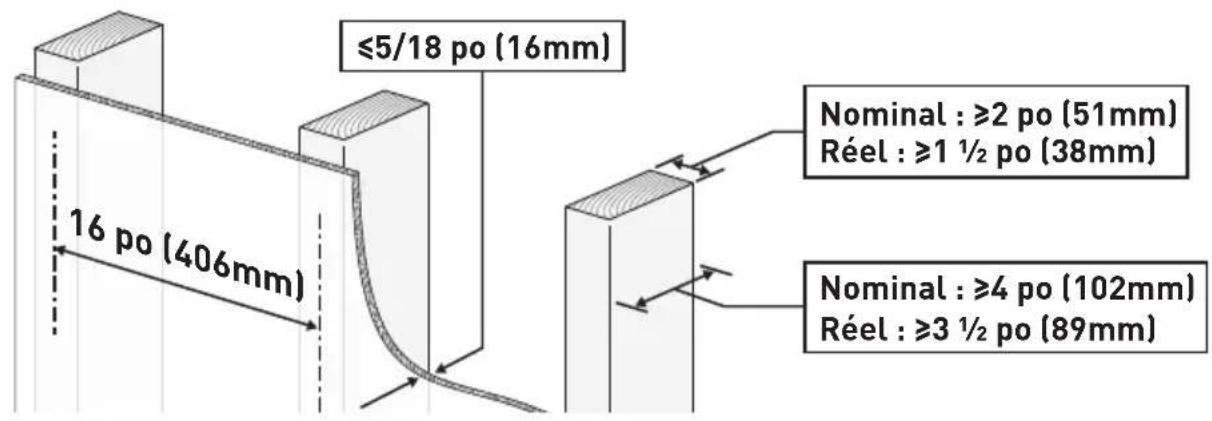

Rondelles B1 | B222 Option A Pour une installation sur des montants en bois Pièces et matériel fournis pour l'étape 3 Modèle de plaque murale 03 x 1 Assemblage du bras / Plaque murale 02 x 1 ST 5/16 x 2 3/4 po Tire-fond A1 x 3 Cette ancre est destinée UNIQUEMENT aux murs en béton et en blocs de béton. NE les utilisez PAS dans des cloisons sèches ou des montants en bois. ATTENTION! Ancre de mur A2 x 3 ÉTAPE 3 Montez l'ensemble du bras / plaque murale sur le mur Pour le montage sur des murs à colombages en bois, passez à l'option A aux pages 22 à 23. Pour le montage sur des murs en béton et en parpaing, consultez l'Option B aux pages 24 à 25. ≤5/18 po (16mm)

• Évitez tout risque de blessure personnelle ou de dommage matériel ! Serrez les vis à bois uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE pas trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.

• N'utilisez pas de chevilles murales pour cette option de montage.

Outils nécessaires (non inclus) Ancre de mur

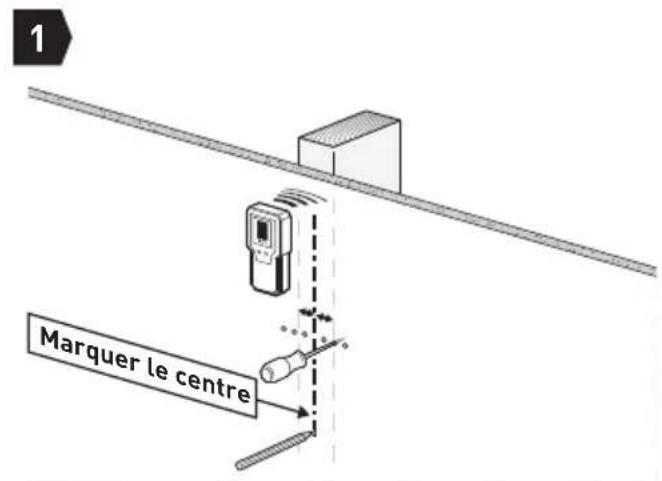

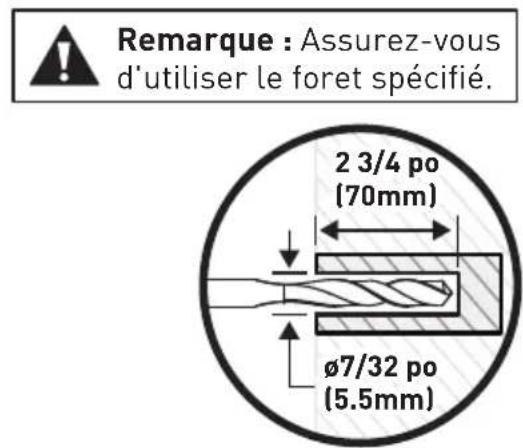

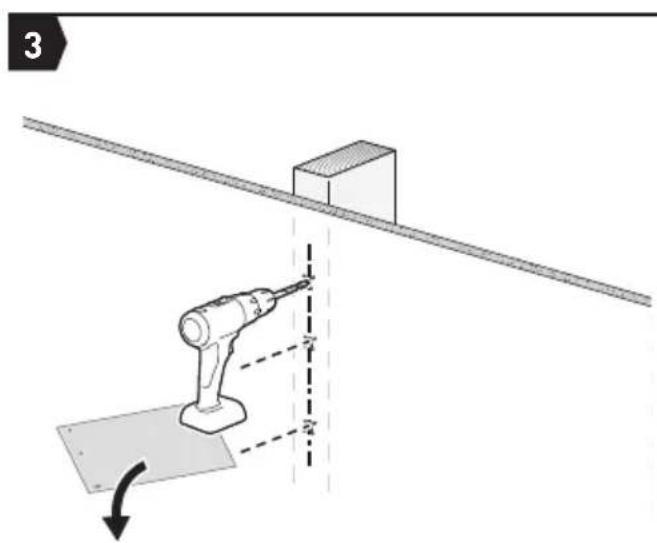

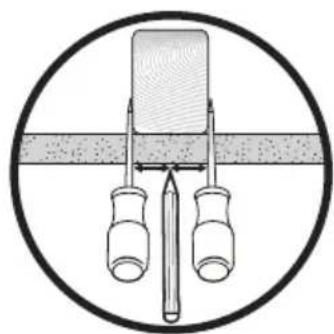

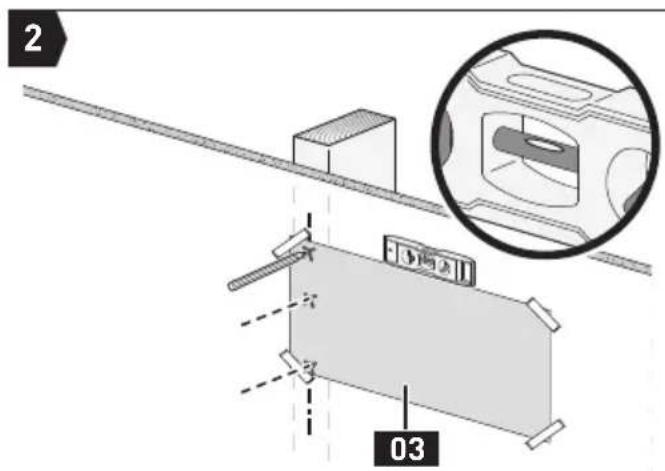

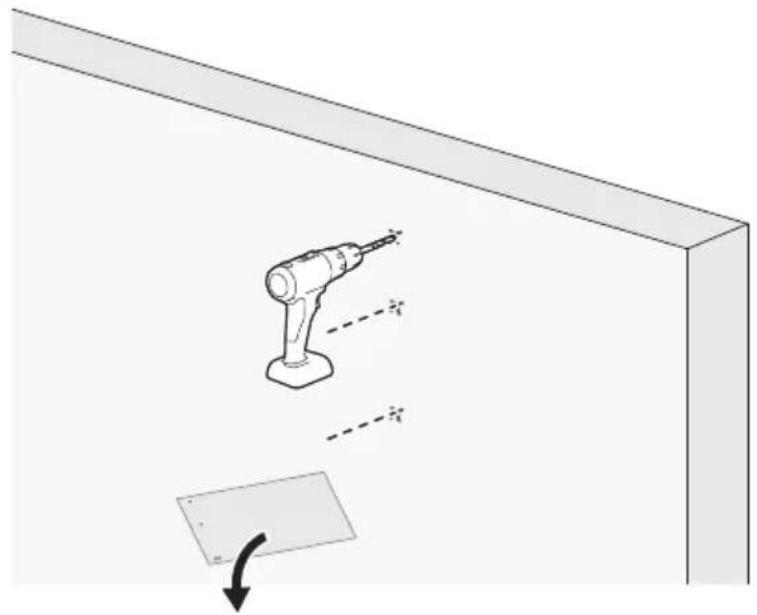

7/32 po (5.5mm) Foret à bois Détecteur de goujons Ailette Perceuse électrique Crayon Mètre ruban 1/2 po (13mm) Clé à douille Niveau Nominal : ≥2 po (51mm) Réel : ≥1 ½ po (38mm) Nominal : ≥4 po (102mm) Réel : ≥3 ½ po (89mm) 16 po (406mm)23 100% Marquer le centre Allez à l'Étape 4 à la page 26 Trouvez les montants et marquez les trous Fixer la plaque murale ø7/32 po (5.5mm) ø7/32 po (5.5mm) 2 3/4 po (70mm) 2 3/4 po (70mm) Remarque : Assurez-vous d'utiliser le foret spécifié. Marquez les positions des 3 trous Percez 3 trous LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

• Évitez tout risque de blessure personnelle ou de dommage matériel ! Serrez les vis à bois uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE PAS trop serrer). N'utilisez PAS de perceuse ; utilisez uniquement une clé à douille.

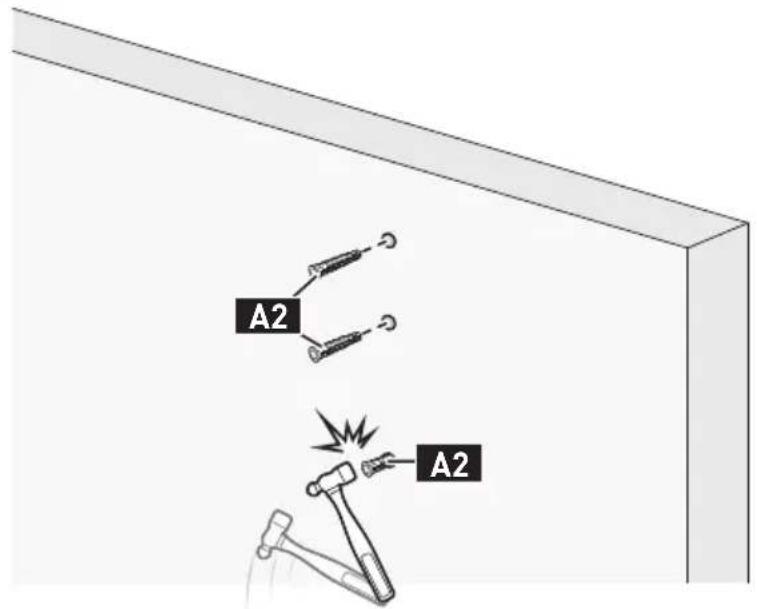

• Utilisez des chevilles murales pour cette option de montage.

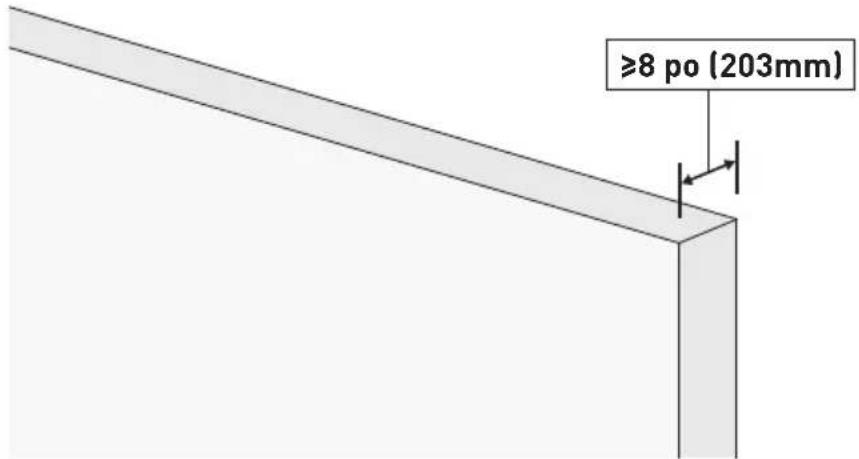

• Montez la plaque murale directement sur la surface en béton.

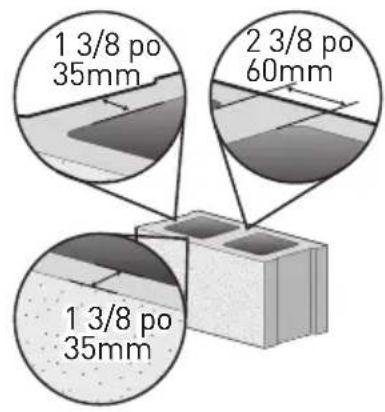

• Taille minimale des blocs de béton: 8 po x 8 po x 16 po (203 x 203 x 406mm) Outils nécessaires (non inclus)

3/8 po (10mm) Foret à béton Perceuse électrique Crayon Mètre ruban 1/2 po (13mm) Clé à douille Niveau

• Assurez-vous d'utiliser le foret spécifié.

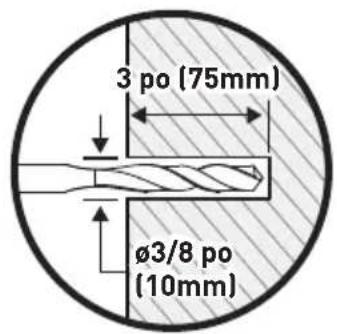

• Ne percez jamais le mortier entre les blocs. LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

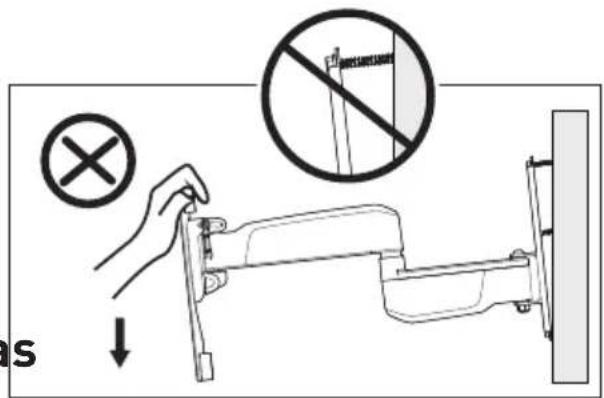

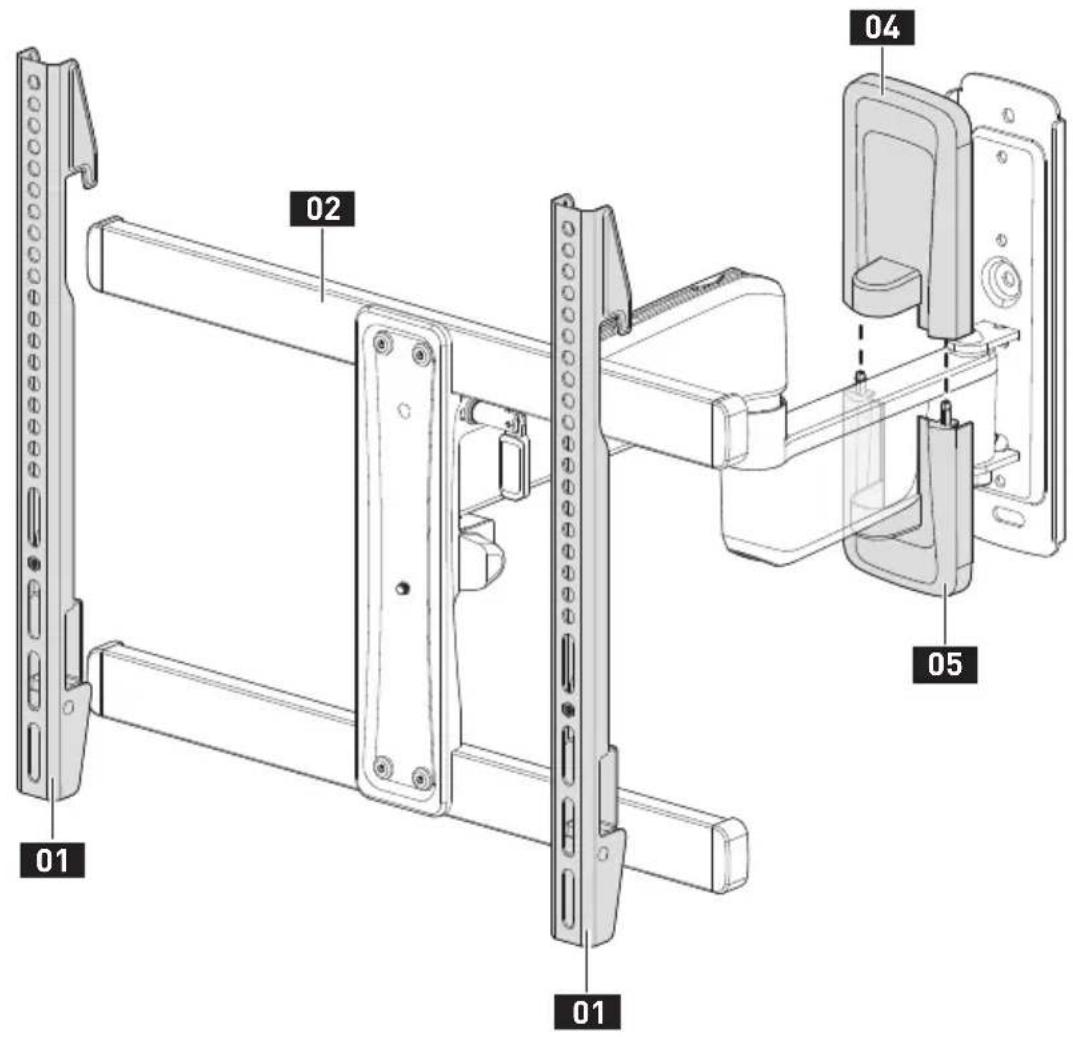

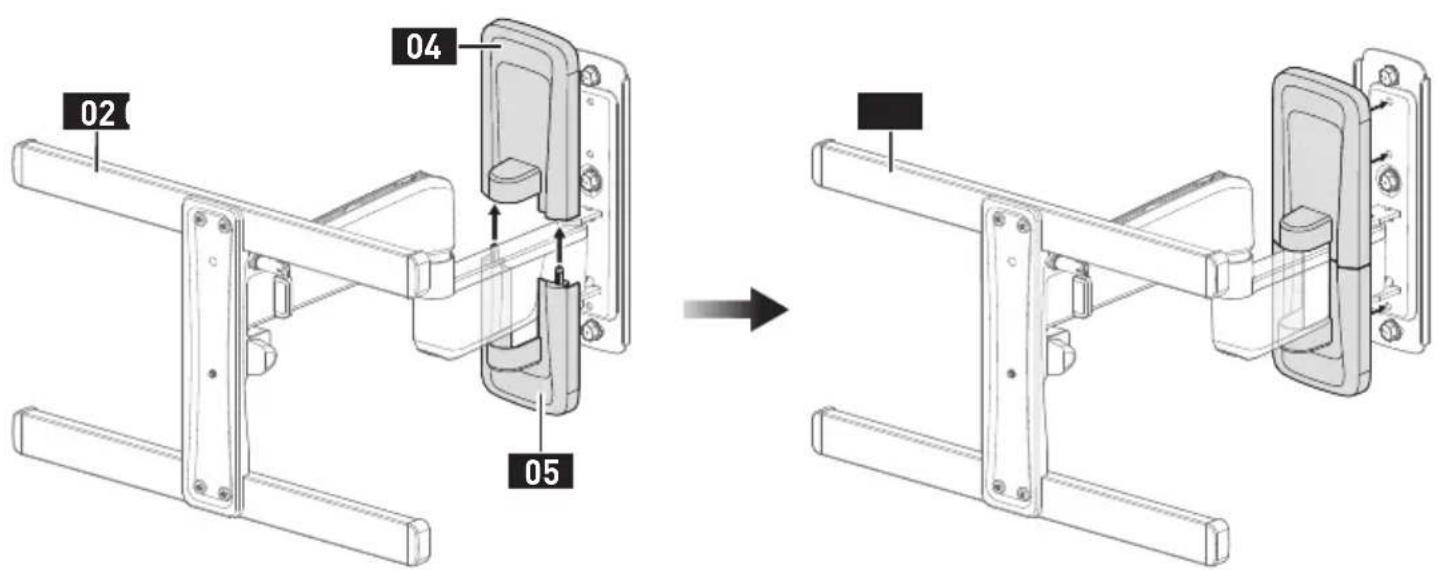

A226 Pièces et matériel fournis pour l'étape 5 Couvercle de la plaque murale supérieure 04 x 1 Couvercle de la plaque murale inférieure 05 x 1 Tirer vers le basTirer vers le bas

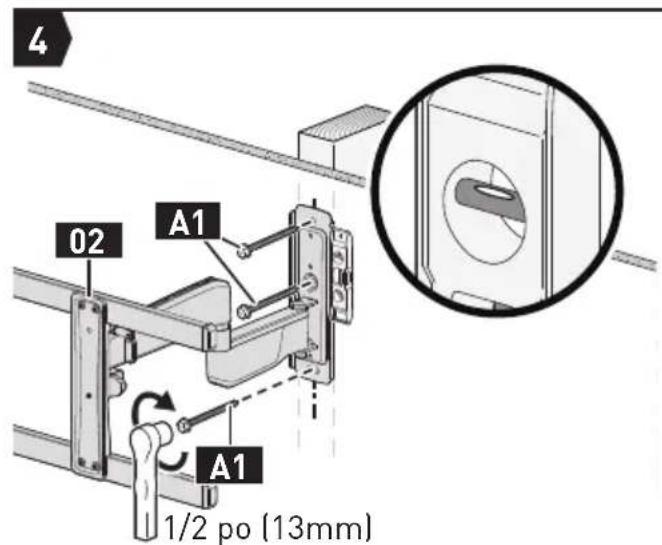

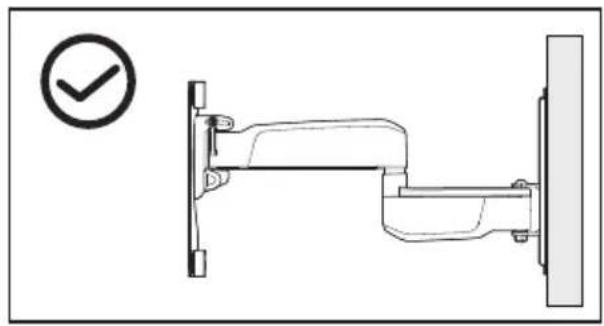

ÉTAPE 4 Vérifiez que la plaque murale est solidement fixée ÉTAPE 5 Fixez les couvercles de la plaque murale27

Remarque : S'il vous plaît NE PAS trop serrer ou desserrer le boulon .

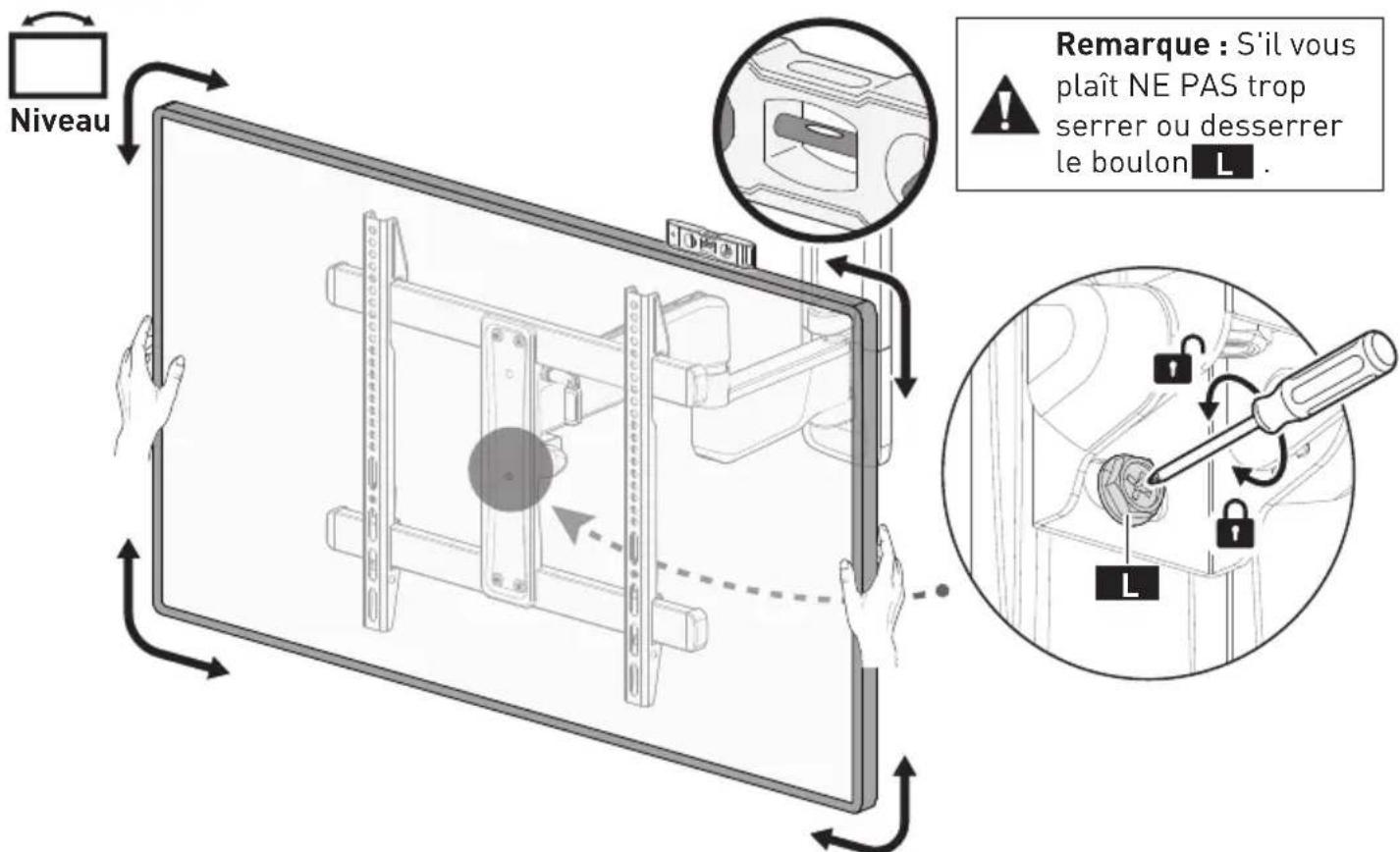

Niveau Nivelez votre téléviseur à l'aide d'un niveau. Si le niveau de votre téléviseur est difficile à ajuster, desserrez légèrement le boulon de nivellement , puis nivelez votre téléviseur. Resserrez ensuite le boulon de nivellement pour maintenir le téléviseur en position.

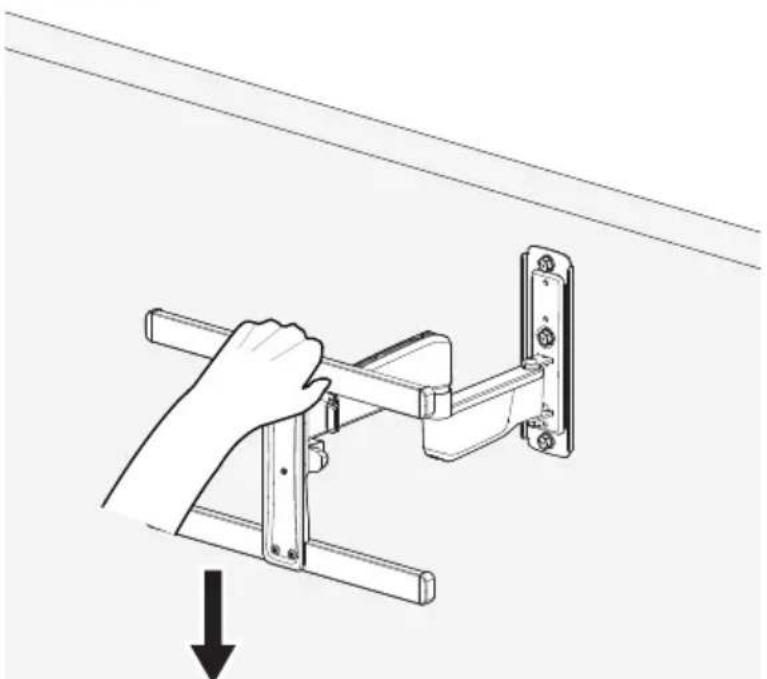

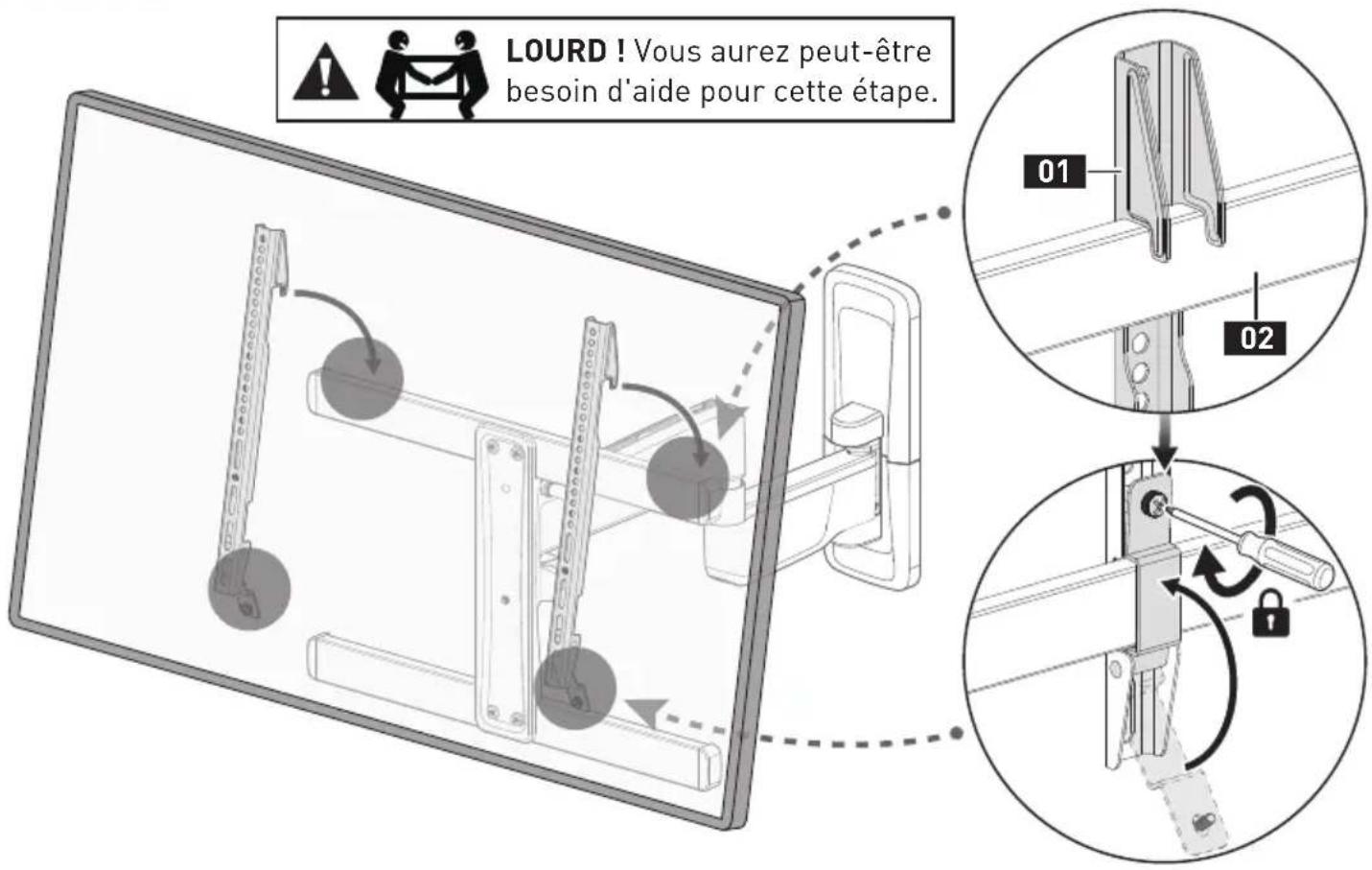

ÉTAPE 6 Accrochez la télévision sur le support frontal ÉTAPE 7 Réglage du niveau LOURD ! Vous aurez peut-être besoin d'aide pour cette étape.

Inclinaison ÉTAPE 8 Réglage de l'inclinaison Remarque : Ne serrez PAS excessivement ou ne desserrez PAS excessivement le levier .

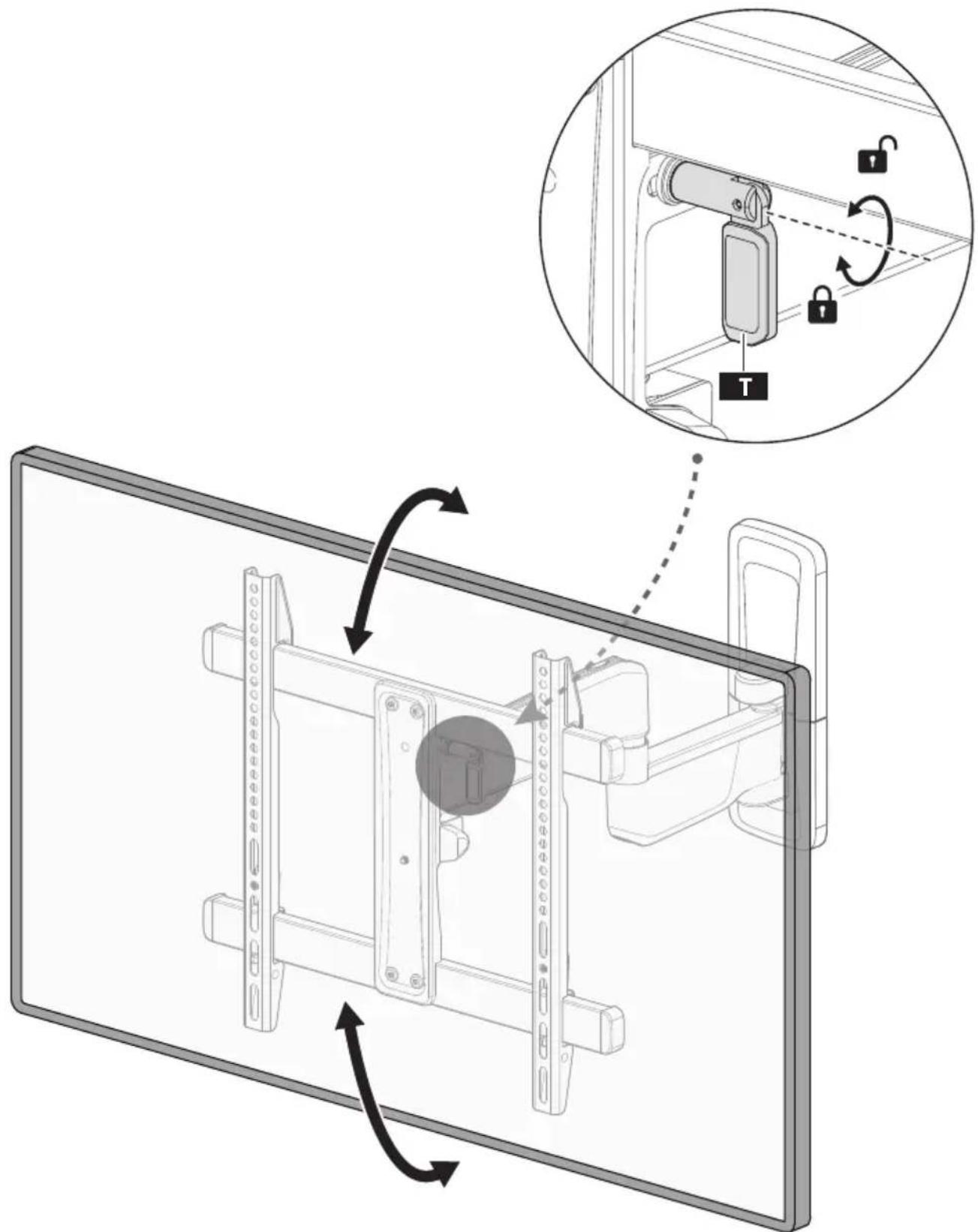

Desserrez légèrement le levier . Inclinez la télévision selon l'angle désiré. Resserrez ensuite le levier pour maintenir la télévision en position.

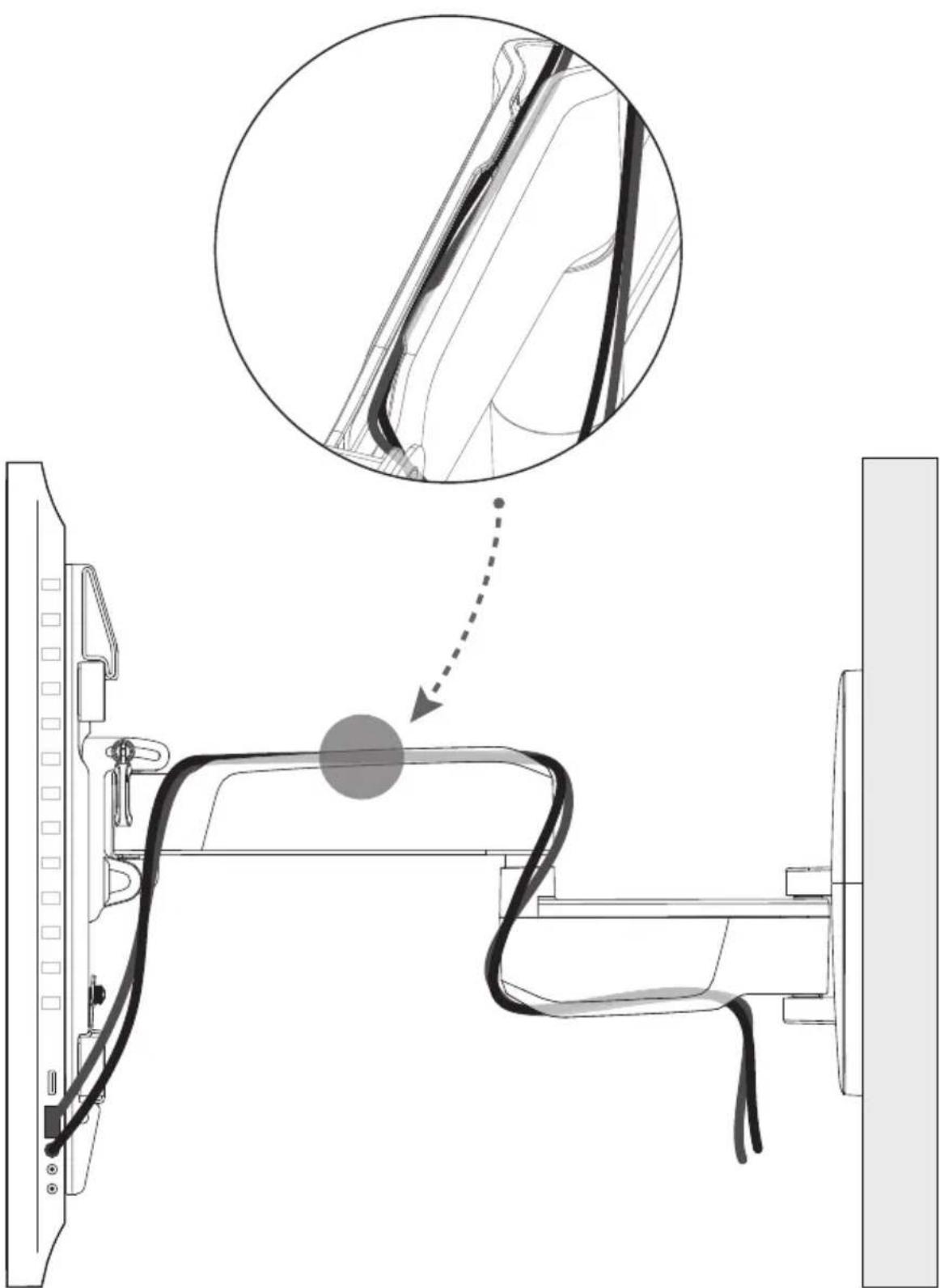

T29 ÉTAPE 9 Câblage et gestion des câbles30 Máx:
