Marque	ErgoAV
Modèle	ERMTM6-01B
Type de produit	Support écran plat mural
Compatibilité VESA	100×100 mm à 400×400 mm
Matériau	Acier
Type de montage	Mural sur montants en bois, béton ou blocs de béton
Inclinaison	Oui, réglable
Nivellement	Oui, réglable
Rotation	Non
Contenu du kit	2 supports TV, 1 plaque murale, gabarit, vis M4/M6/M8, rondelles, entretoises, ancres murales, clé Allen
Outils nécessaires	Perceuse, forets, clé à douille, niveau, crayon, mètre ruban
Utilisation	Intérieure uniquement
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; mur doit supporter 4 fois le poids combiné
Service client	Téléphone : [phone] ; Email : [e-mail]

FOIRE AUX QUESTIONS - ERMTM6-01B ErgoAV

Quel est le poids maximal que peut supporter ce support ?

La charge maximale n'est pas précisée dans la notice, mais il est impératif de ne pas la dépasser. Vérifiez que votre téléviseur est plus léger que la limite indiquée sur le produit.

Quels types de murs sont compatibles ?

Le support peut être installé sur des montants en bois, des murs en béton ou en blocs de béton. Ne pas installer sur une cloison sèche seule.

Comment choisir les bonnes vis pour mon téléviseur ?

Utilisez les vis fournies (M4, M6 ou M8) selon la taille des pas de vis de votre téléviseur. Pour un dos plat, utilisez des vis courtes avec rondelles ; pour un dos bombé ou concave, ajoutez des entretoises pour créer un espace.

Le support permet-il d'incliner l'écran ?

Oui, il est possible de régler l'inclinaison en desserrant les leviers T, en inclinant l'écran à l'angle souhaité et en resserrant les leviers.

Comment mettre le téléviseur de niveau ?

Tournez le boulon L situé sur le support TV gauche (01) dans le sens horaire pour relever ou antihoraire pour abaisser le côté gauche de l'écran.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique, de forets adaptés (bois ou béton), d'une clé à douille de 13 mm, d'un niveau, d'un crayon et d'un mètre ruban. Pour les montants en bois, un détecteur de goujons est recommandé.

Puis-je retirer le téléviseur après l'installation ?

Oui, il est possible de décrocher le téléviseur. Il est recommandé de se faire aider car l'ensemble est lourd. Suivez les instructions de l'étape 7 de la notice.

Que faire si le motif VESA de mon téléviseur n'est pas dans la liste ?

Le support accepte tout motif VESA compris entre 100×100 mm et 400×400 mm. Si votre TV a un motif non listé mais dans cette plage, il est compatible. Sinon, contactez le service client.

Puis-je utiliser ce support avec un téléviseur incurvé ?

Oui, mais vous devrez utiliser des entretoises pour compenser la courbure et assurer un bon maintien. Suivez l'option B de l'étape 1.

Où trouver le service client ErgoAV ?

Le service client est joignable par téléphone au [phone] (lun-ven, 8h-20h CST) ou par email à [e-mail].

MODE D'EMPLOI ERMTM6-01B ErgoAV

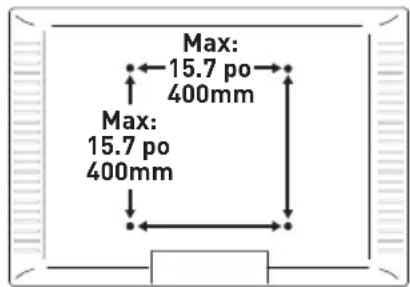

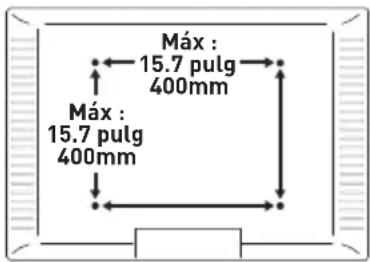

Vérifiez la compatibilité du motif VESA

Motif VESA compatible :

100 × 100mm 200 × 400mm 400 × 300mm
200× 100mm 300× 200mm 400× 400mm
200× 200mm 300× 300mm
200× 300mm 400× 200mm

Maximum/Minimum :

400 × 400 ~mm (15.7 x 15.7 po)

100 × 100 ~mm (3.9 x 3.9 po)

Si ce support n'est pas compatible, veuilles contacter le support produit.

2

Vérifiez la charge maximale

AVENTISSEMENT

NE PAS dépasser la charge maximale. L'utilisation avec des produits plus lourds que la charge maximale peut entraîner une défaillance du support et de ses accessoires, entraînant d'eventuels dommages et/ou blessures.

Si vous telèviseur pèse plus, ce support n'est PAS compatible.

3

Vérifier le type de mur

ATTENTION

NE PAS installer dans une cloison sèche seule.

Montants en bois (avec cloisons sèches)

Murs en béton et en blocs de béton

4

Outilns
necessaires
(non inclus)

Perceuse electrique

Crayon

Tournevis Phillips

Metre ruban

1/2 po (13mm) Clé à douille

Niveau

Pour les murs à montants en bois

Detecteur de goujons Ailette

7/32 po (5.5mm) Foret à bois

Pour murs en béton et en blocs de béton

3/8 po [10mm] Foret à béton Marteau

5

Consignes De Securite Importantes

DANGER: Veuillez dire attentivement toutes les instructions avant de tenter l'installation. Si vous NE comprendez PAS les instructions ou si vous avez des préoccupations ou des questions, veuillez appeler le support technique ou envoyer un e-mail au service client.
ATTENTION : Évitez tout risque de blessures corporelles et de dommages matériels !
A VERTISSEMENT: Toutes les fixations doivent etre fermement serrées!
- Ce support ne peut être installé que sur des montants en bois, des murs en béton et en blocs de béton. NE PAS installer uniquement sur des cloisons sèches.
- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
- Ce produit contient de petites pieces pouvant partager un risque d'étouffement.
- N'utilise PAS ce produit à des fins qui ne sont PAS explicitement spécifiées dans ce manuel. NE PAS dépasser la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inappropriée.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, comme décrit dans ces instructions. NE PAS utiliser d'accessoires non recommandés par le fabricant.
- NE PAS utiliser à l'extérieur.
- Acheminez correctement les cordons et les cables pour éviter les dommages mécaniques. CONSERVEZ CES INSTRUCTIONS

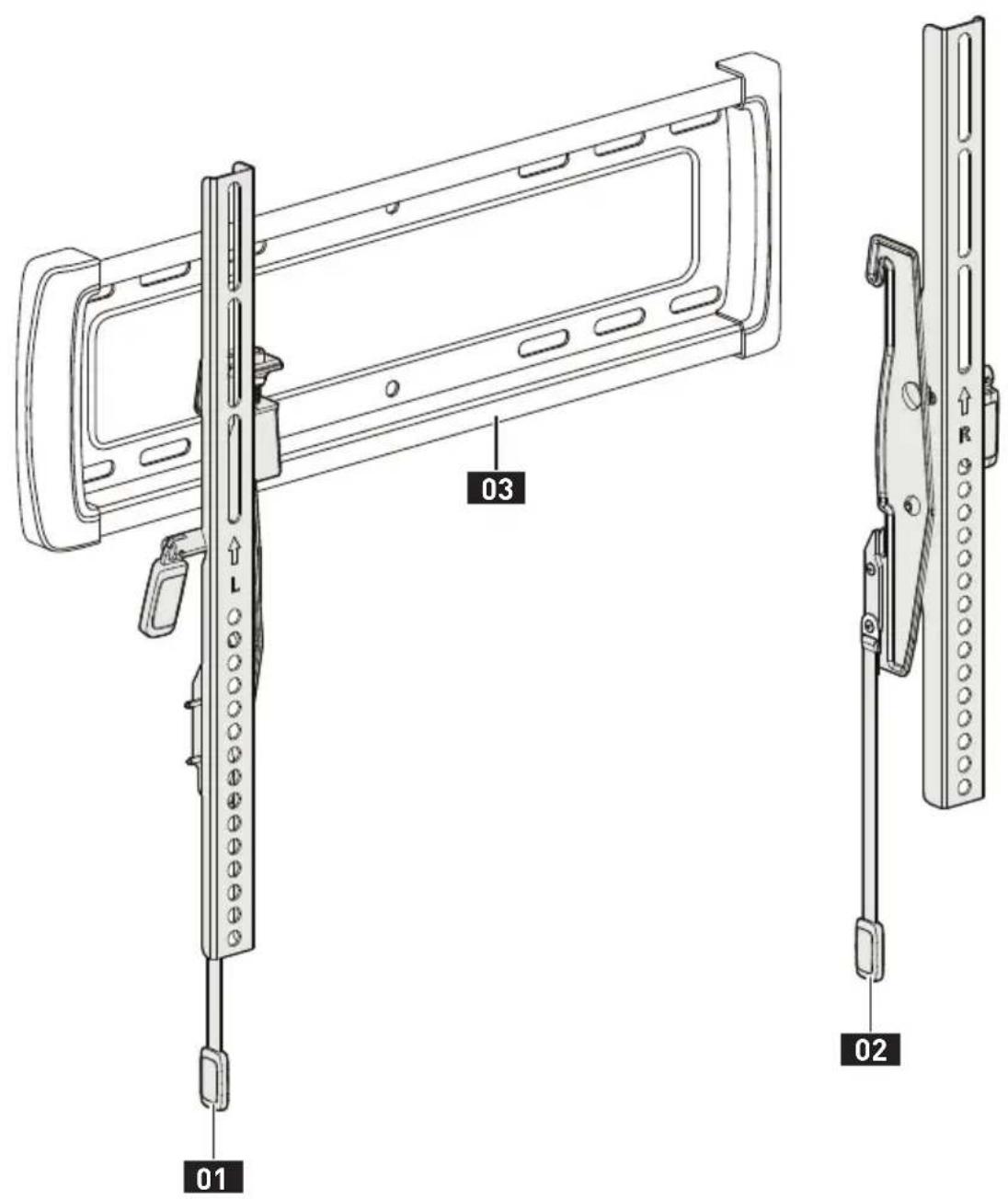

Clé Allen

01 Support TV en L

02 Support TV en R

03 Plaque murale

04 Modèle de Plaque Murale

INSTALLATION

Pièces et matériel fournis pour l'étépe 1

le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Support TV en L 01 k 1

Support TV en R 02 k 1

M4/M5 Rondelles B1x4

M6/M8 Rondelles B2x4

L2.5mm Entretoises F1x8

L10mm Entretoises F2 4

L22mm Entretoises F3 4

M4

M4 x 12mm Boulon de télévision C1x4
M4×30mm Boulon de télévision C2x4

M6

M6 x 15mm Boulon de télévision D1x4
M6 x 35mm Boulon de télévision D2x4

M8

M8 x 25mm Boulon de télévision E14

M8 x 50mm Boulon de télévision E24

ÉTAPE 1 Fixer les équres TV à votre TV

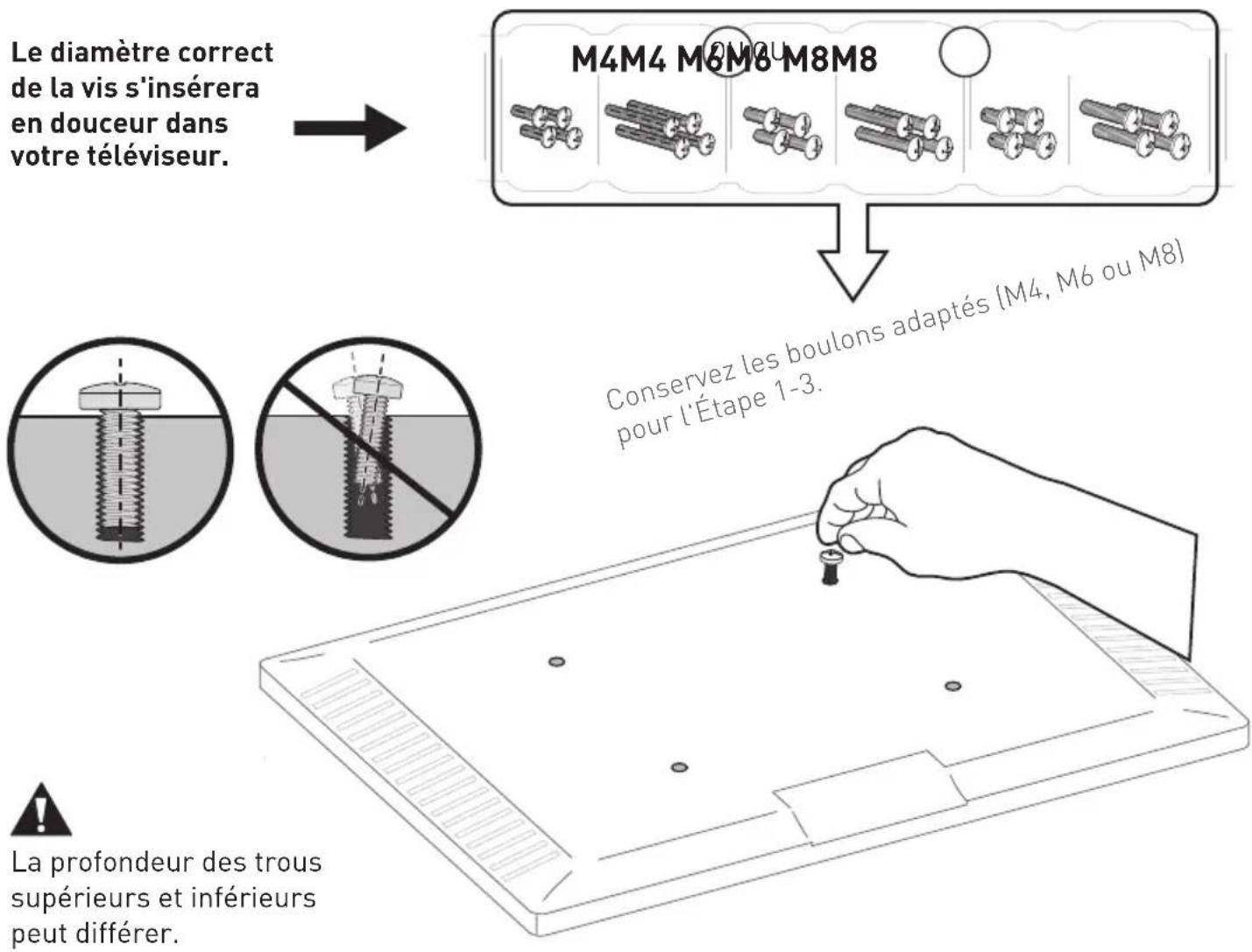

1-1 Sélectionnez les boulons pour téléviseur

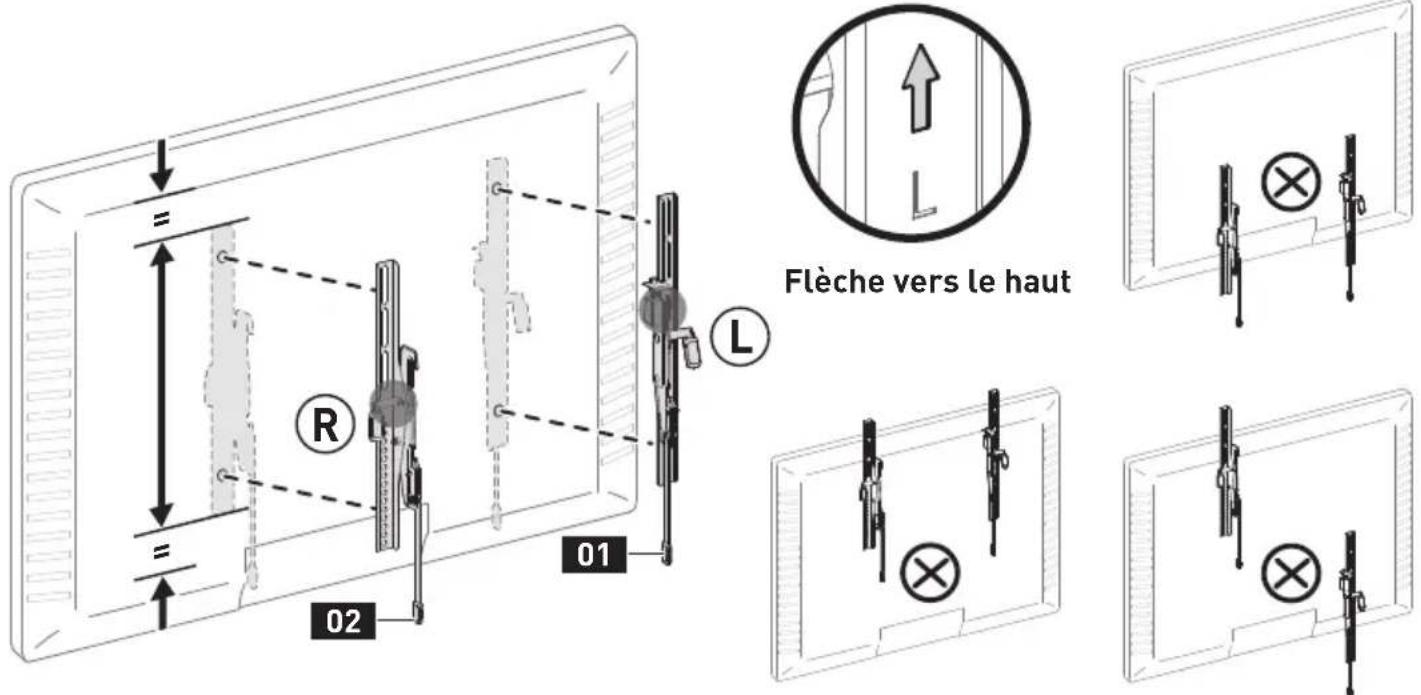

1-2 Positionnez les supports du téléviseur

1-3 Fixez les supports du téléviseur

Pour les téléviseurs à dos plat, accedez à l'option A sur cette page. Pour les bosses, les téléviseurs incurvés, les trous encastrés et les câbles, passez à l'option B sur la page suivante.

AVENTISSEMENT:

• Ne tournez pas la vis au-delà du fond du trou.
• Si la vis est trop courte, elle pourrait ne pas suffisamment soutenir le téléviseur.
• Si la vis est trop longue, elle pourrait endommager le téléviseur.
• Au moins 4 à 5 tours dans le filetage sont nécessaires.
• La profondeur des trous inférieurs peut etre differente de cette des trous supérieurs.

Utilisez des vis courtes pour télévisuer avec des rondelles.

Téléviseur à dos plat

Option B

Page suivante

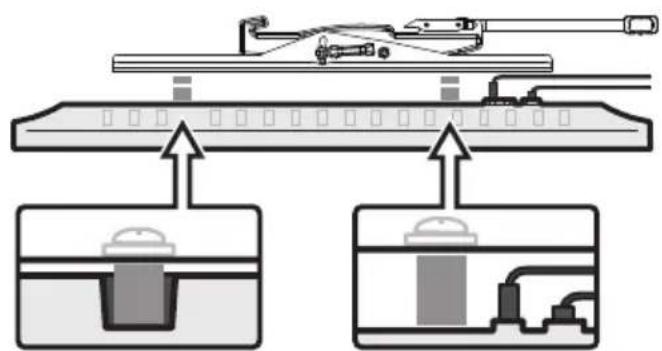

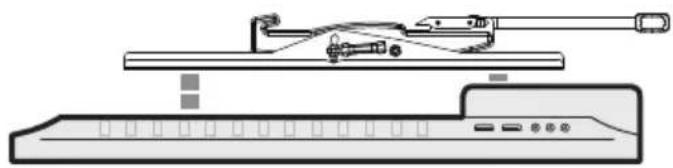

Option B

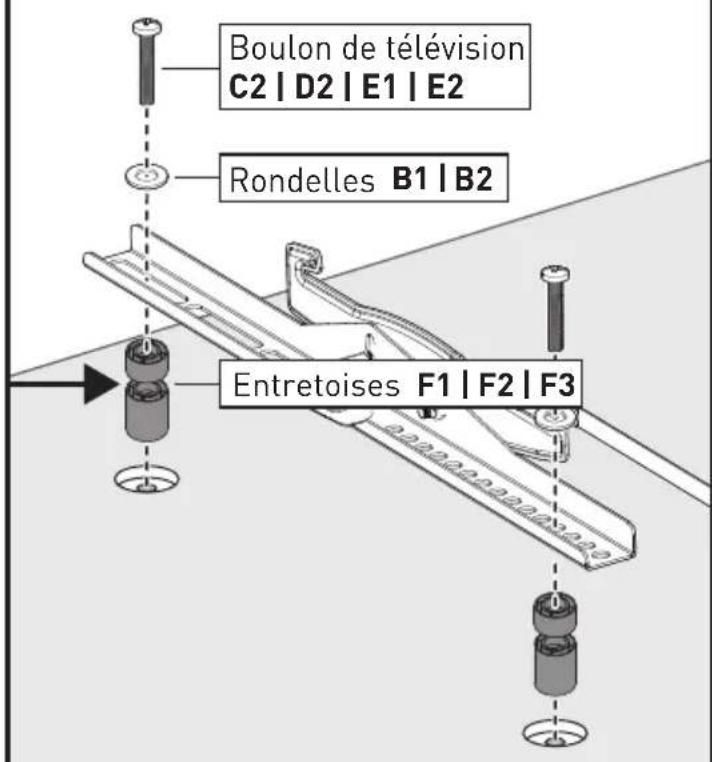

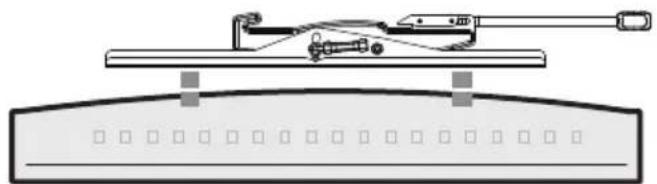

Utilisez des boulons longs pour la TV avec des rondelles et des entreprises pour creer un espace supplémentaire entre la TV et le support TV.

Bosse

Téléviseur incurve

TV avec des restrictions de montage
Trous en retrait Câbles saillants

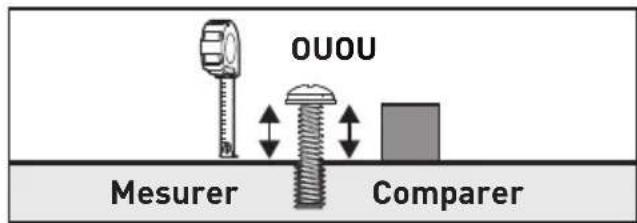

Vous pouvez utiliser un métre ruban pour mesurer les boulons saillants ou tener des entreprises à côté d'eux pour désirar la bonne combinaison d'entreprises.

A Remarque :

Il existe de nombreuses combinaisons possibles d'entreprises qui peuvent etre utilisées.

[877] 419-7832

Mon-Fri 8am - 8pm (CST)

[e-mail]

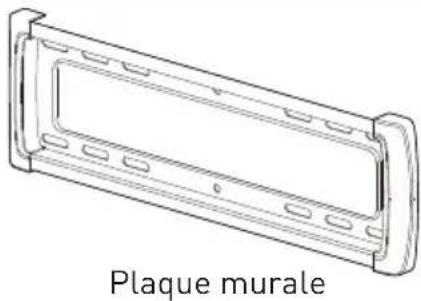

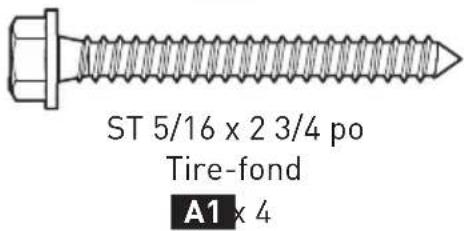

Pièces et matériel fournis pour l'étépe 2

03 k 1

Modèle de Plaque Murale
04 k 1

Ancre de mur
A2 X 4

ATTENTION!

Cette ancre est destinée
UNIQUEMENT aux murs en béton et en blocs de béton. NE les utilisez PAS dans des cloisons séches ou des montants en bois.

ÉTAPE 2 Monter le plateau mural au mur

Pour le montage sur des murs en montants en bois, rendez-vous à l'option A de la page 21 à 22. Pour le montage sur des murs en béton et des blocs de béton, rendez-vous à l'option B de la page 23 à 24.

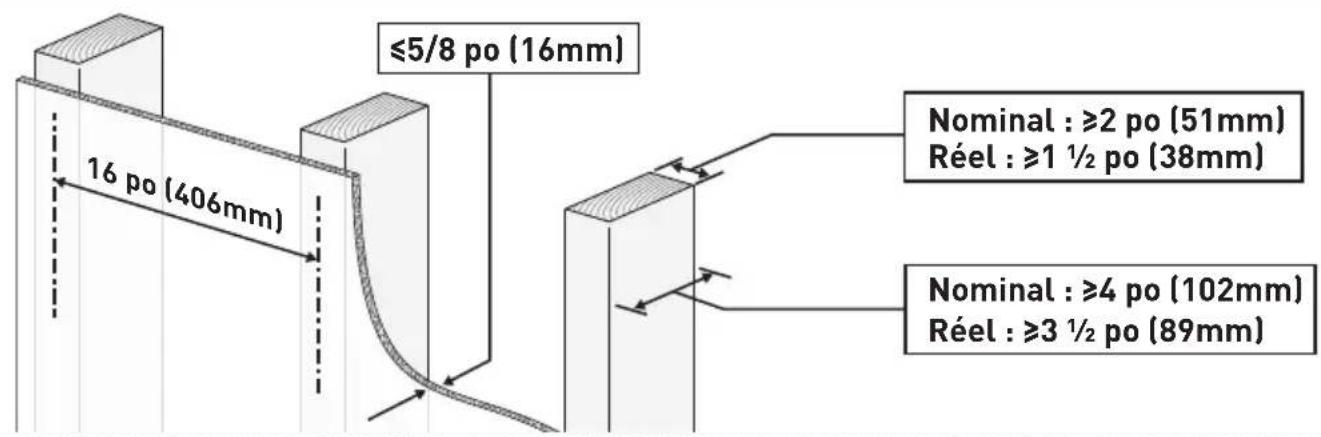

Option A

Pour une installation sur des montants en bois

Outilns necessaires (non inclus)

7/32 po (5.5mm) Foret a bois
1/2 po [13mm] Cle à douille Niveau

Perceuse
electrique Crayon Metre ruban
Detecteur de goujons Ailette

AVERTISSEMENT :

• Évitez tout risque de blessure ou de dommage matériel!

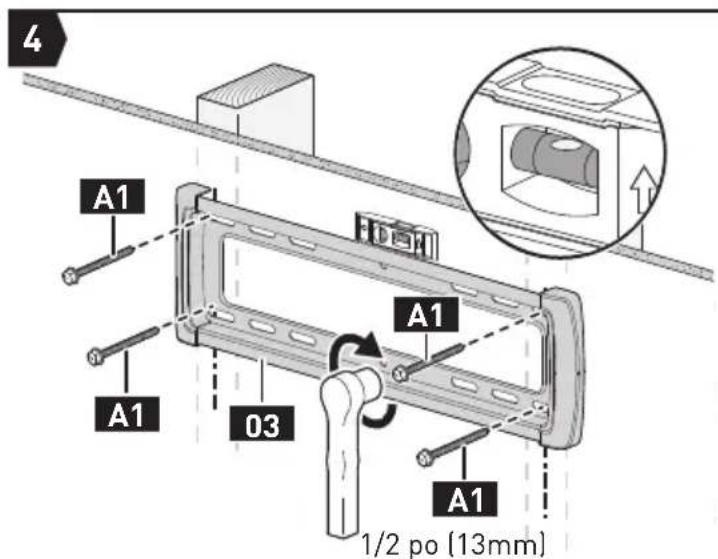

  Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE pas trop serrer). N'utilise pas de perceuse; utilisez uniquement une clé à douille.
• N'utilisez pas de chevilles murales A2 pour cette option de montage.

A2

Ancragemural

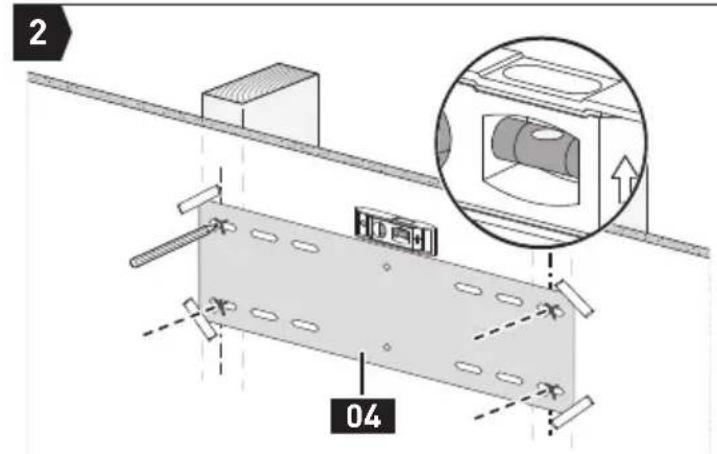

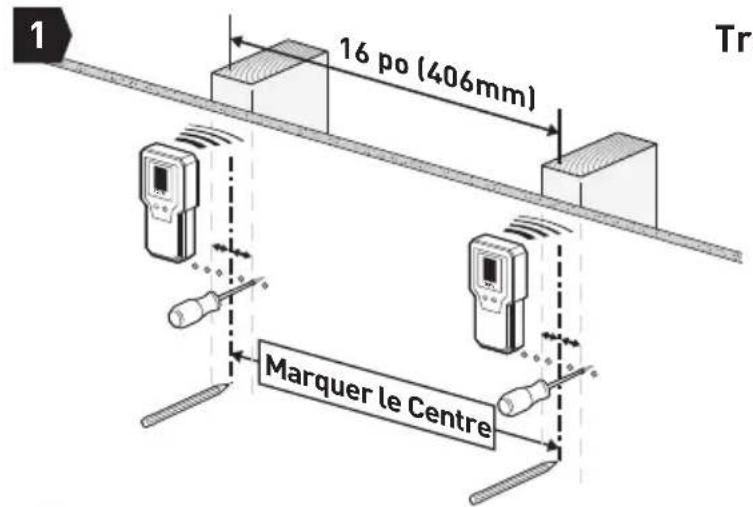

Trouvez les montants et marquez les trous

Marquez les positions des 4 trous

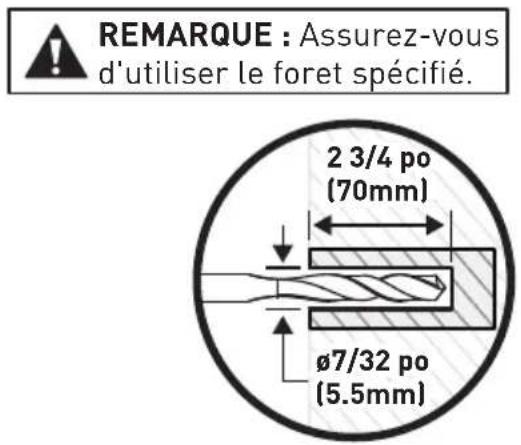

Percez 4 trous

Allez à l'Etape 3 à la page 24

Option B

Pour l'installation de murs en béton et en blocs de béton

Outils nécessaires (non inclus)

Perceuse

electrique Crayon Metre ruban Niveau

Marteau

3/8 po (10mm)

Foret àbéton

1/2 po [13mm]

Cle à douille

AVERTISSEMENT:

• Évitez tout risque de blessure personnelle ou de dommage matériel!
  Serrez les vis à bois A1 uniquely jusqu'à ce qu'elles soient fermement contre la plaque murale (NE PAS trop serrer). N'utilisez PAS de perceuse; utilisez uniquement une clé à douille.
  Utilisez des chevilles murales A2 pour cette option de montage.

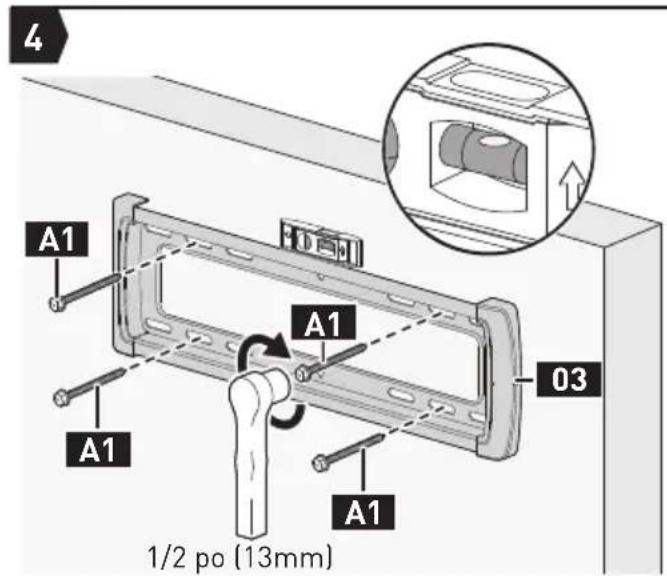

  Montez la plaque murale directement sur la surface en beton.

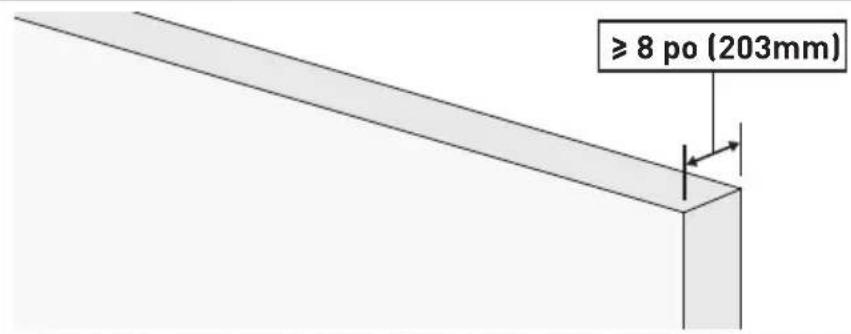

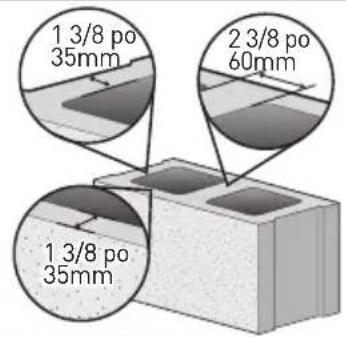

• Taille minimale des blocs de béton: 8 po x 8 po x 16 po (203 x 203 x 406mm)

A2

Ancrage mural

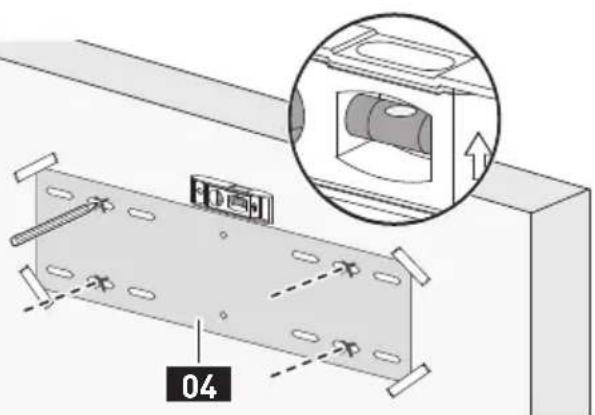

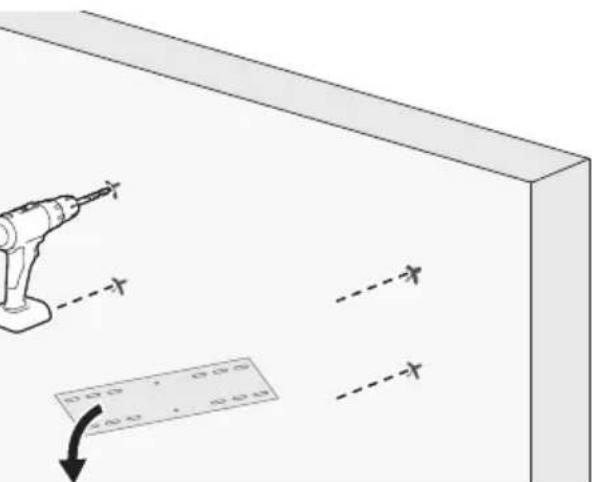

Marquer 4 positions de trou

Percez 4 trous

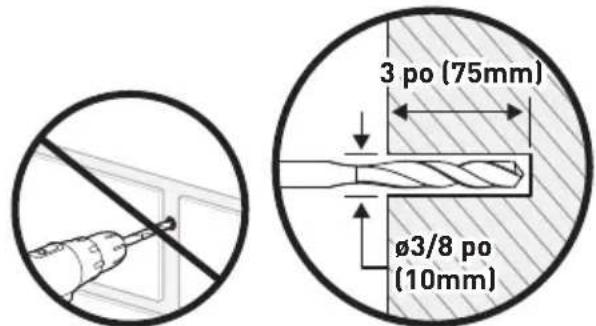

REMARQUE:

Assurez-vous d'utiliser le foret spécifique.
- Ne percez jamais le mortier entre les blocs.

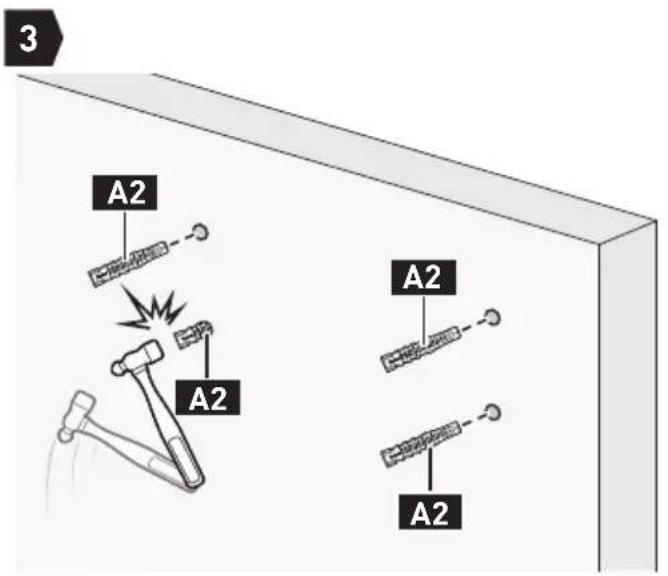

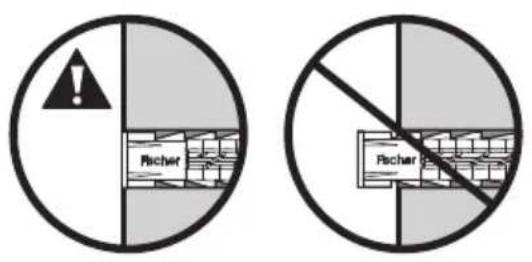

Tapez les chevilles dans le mur

LOURD! Vous aurez peut-etre besoin d'aide pour cette étape.

ÉTAPE 3 Vérifiez que la plaque murale est solidement fixée

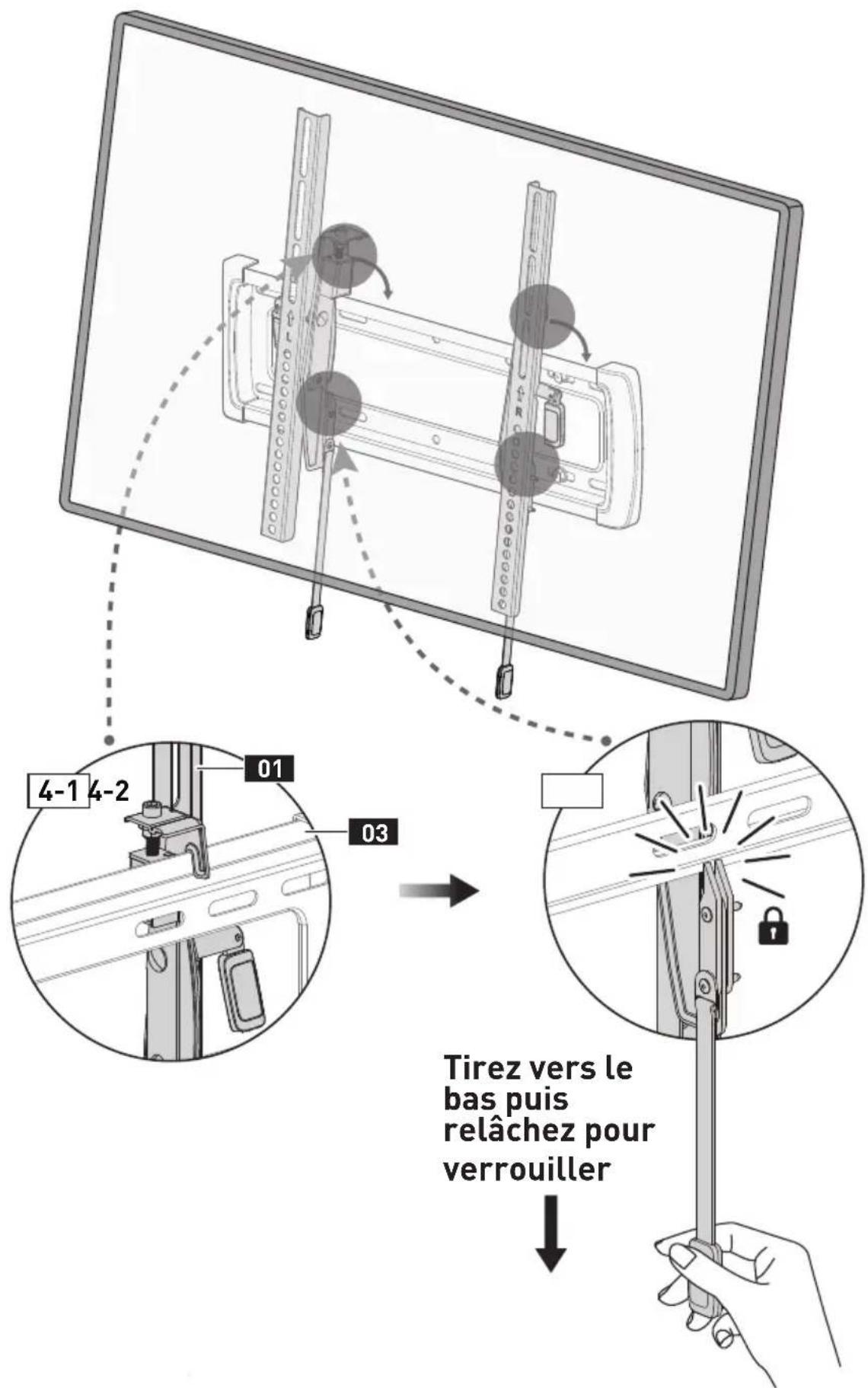

ÉTAPE 4 Accrochez le téléviseur sur la plaque murale

LOURD! Vous aurez peut-etre besoin d'aide pour cette étape.

Pièces et matériel fournis pour l'étépe 5

3/16 po (5mm)

Clé Allen

X1

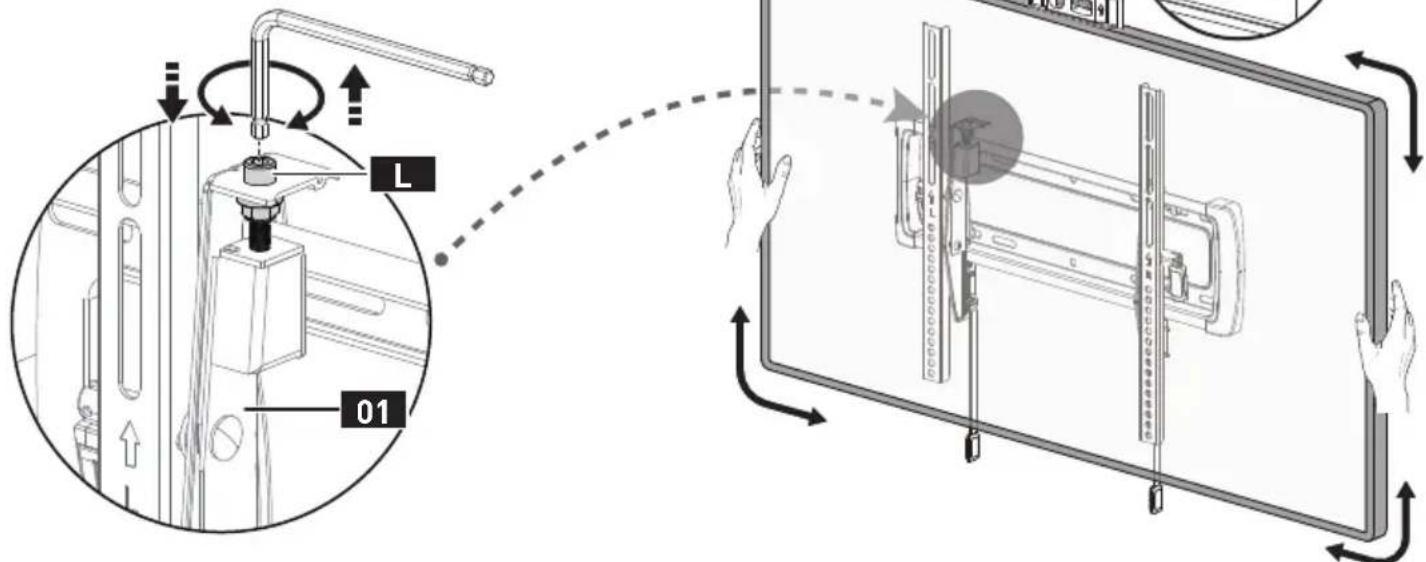

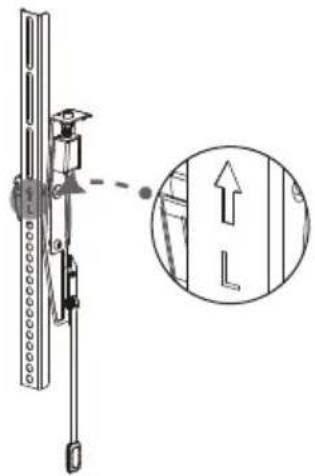

ÉTAPE 5 Réglage du niveau

Niveau

REMARQUE:

Veuillez NE PAS trop serrer

ou desserrer la vis L

Pourmettreleteleviseurainveau,tournezleboulonLsurlesupportTVenL01 dans lesensdesaiguillesd'une montre poureleverou danslesenscontrairedesaiguillesd'une montre pour abaiserlercotégauche duteleviseur.

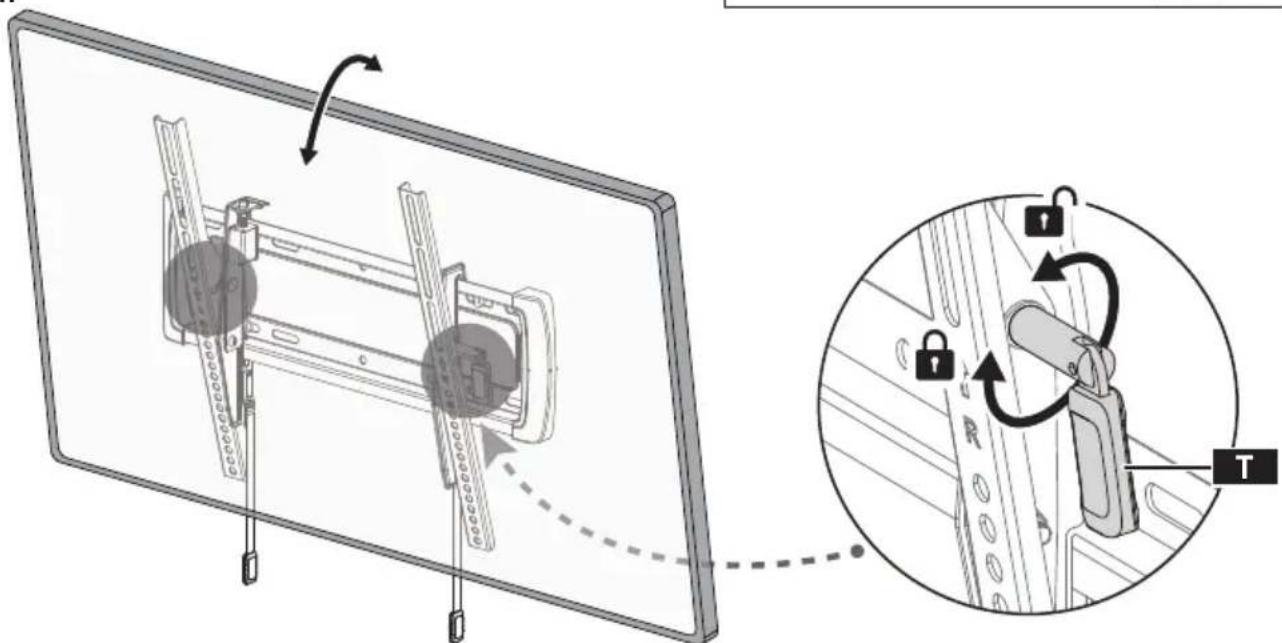

ÉTAPE 6 Réglage de l'inclinaison

Inclinaison

REMARQUE:

Veuillez NE PAS trop serrer ou desserrer le levier T.

Desserrez légèrement les leviers T. Inclinez le téléviseur à l'angle désiré. Resserrez ensuite les leviers T pour maintainir le téléviseur en position.

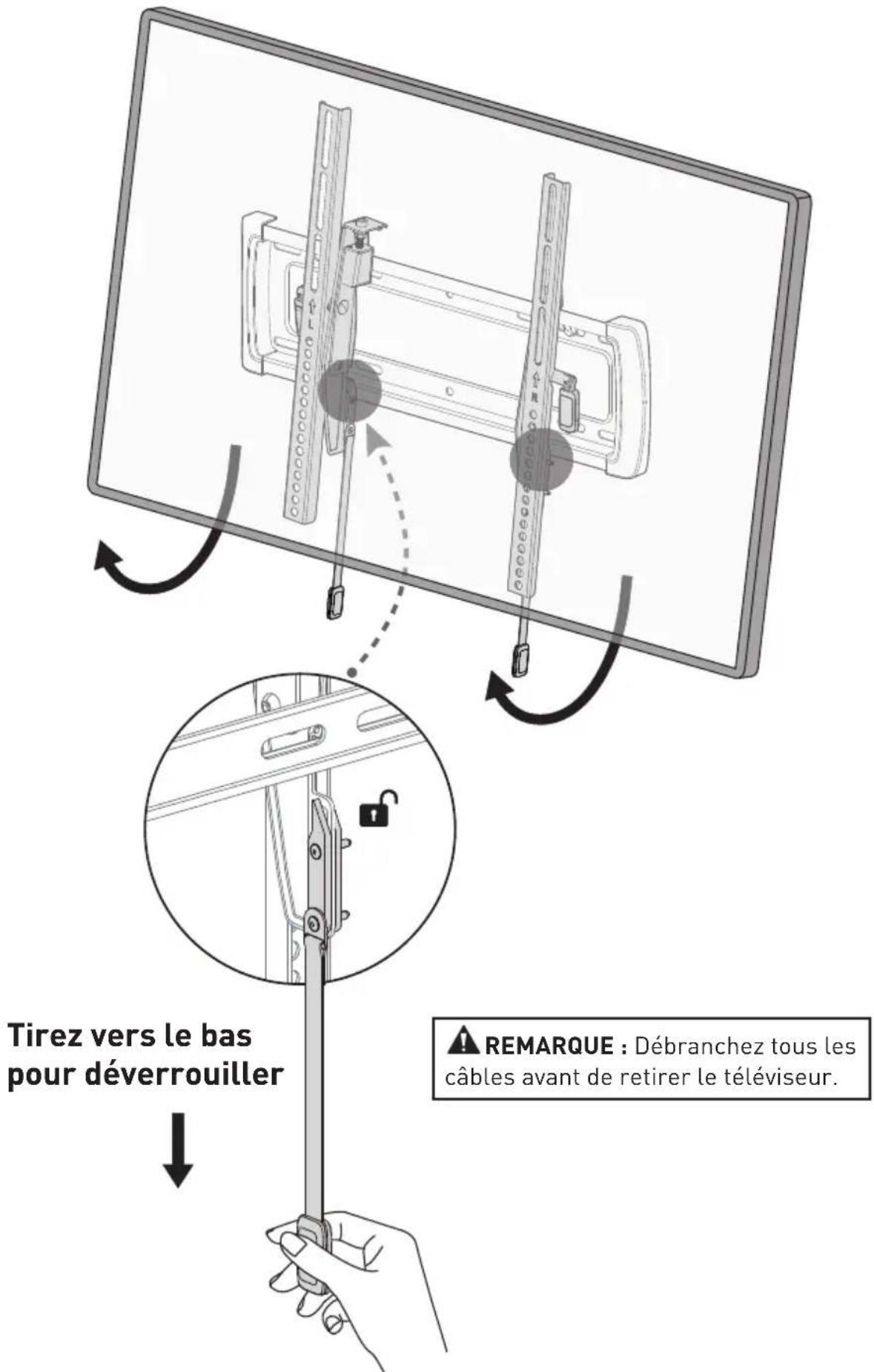

ÉTAPE 7 Comment supprimer le téléviseur

LOURD! Vous aurez peut-etre besoin d'aide pour cette étape.
