MANUAL DE USUARIO ERMTM6-01B ErgoAV

Patrón VESA compatible:

100 × 100mm 200 × 400mm 400 × 300mm
200× 100mm 300× 200mm 400× 400mm
200 × 200mm 300 × 300mm
200 × 300 ~mm 400 × 200 ~mm

Maximo/Minimo:

400 × 400 ~mm (15.7 x 15.7 pulg)

100 × 100 ~mm (3.9 × 3.9 pulg)

Si este soporte no es compatible, comunifique con el soporte del producto.

2

No exceeda laarga maxima.El uso con productos mas pesados que la carga maximauede provocar el fallo del soporte y sus accesorios, causando posibles daños y/o lesiones.

Si su tevisor pesa mas, este soporte NO es compatible.

3

Verificar el tipo de pared

ADVERTENCIA

NO instalarsolo en placadeyeso.

Montantes de madera (con plac de yeso)

Muros de hormigón y bloques de hormigón

¿No estas seguro?

Contáctenos

4

Herramientos necessities (no incluidas)

Taladro
electrico

Lapiz

Destornillador Philips

Cinta de medicación

13mm (1/2 pulp)
Llave de tubo

Para paredes de madera

Detector de vigas punzón

5.5mm (7/32 pulp) Broca para madera

Para muros de hormigón y bloques de hormigón

Martillo

10mm (3/8 pulp) Broca para hormigón

5

Información Importante De Seguidad

PELIGRO: Lea atentamente todas las instrucciones antes de intentar la instalacion. Si NO comprete las instrucciones oiene alguna pregunta o inquietud, llama al soporte专业技术o envie un correto electrónico al serviceo de atencion al cliente.
PRECAUCION: Evite el riesgo de lesiones personales y daños materiales!
ADVERTENCIA: ;Todos los sujetadores deben apretarse firmamente!
- Este soportesolesepuedinstalarenvigasde maderahormigonyparedesdebloques dehormigón.NO lo instale solo en paneles de yeso.
- La pared deben poder soportar cuando veces el peso del televisor y el soporte combinados.
- Este produit contiene piezas pequeñas que pueda representar un peligro de asfixia.
- NO utilise este producto para ningun proposto que NO este explicamente especificado en este manual. NO exceeda la capacité maxima de peso. No somos responsables de daños o lesiones causados por un montaje incorrecto, montaje inadequado o uso inadequado.
- Utilice este sistemas de montaje unicolemente para el uso previsto como se describe en estas instrucciones. NO utilise accesorios no recomendados por el fabricante.
NO lo use al aire libre.
- Tienda los cordones y cables correctamente para evaporar daños mecánicos.

GUARDA ESTAS INSTRUCCIONES

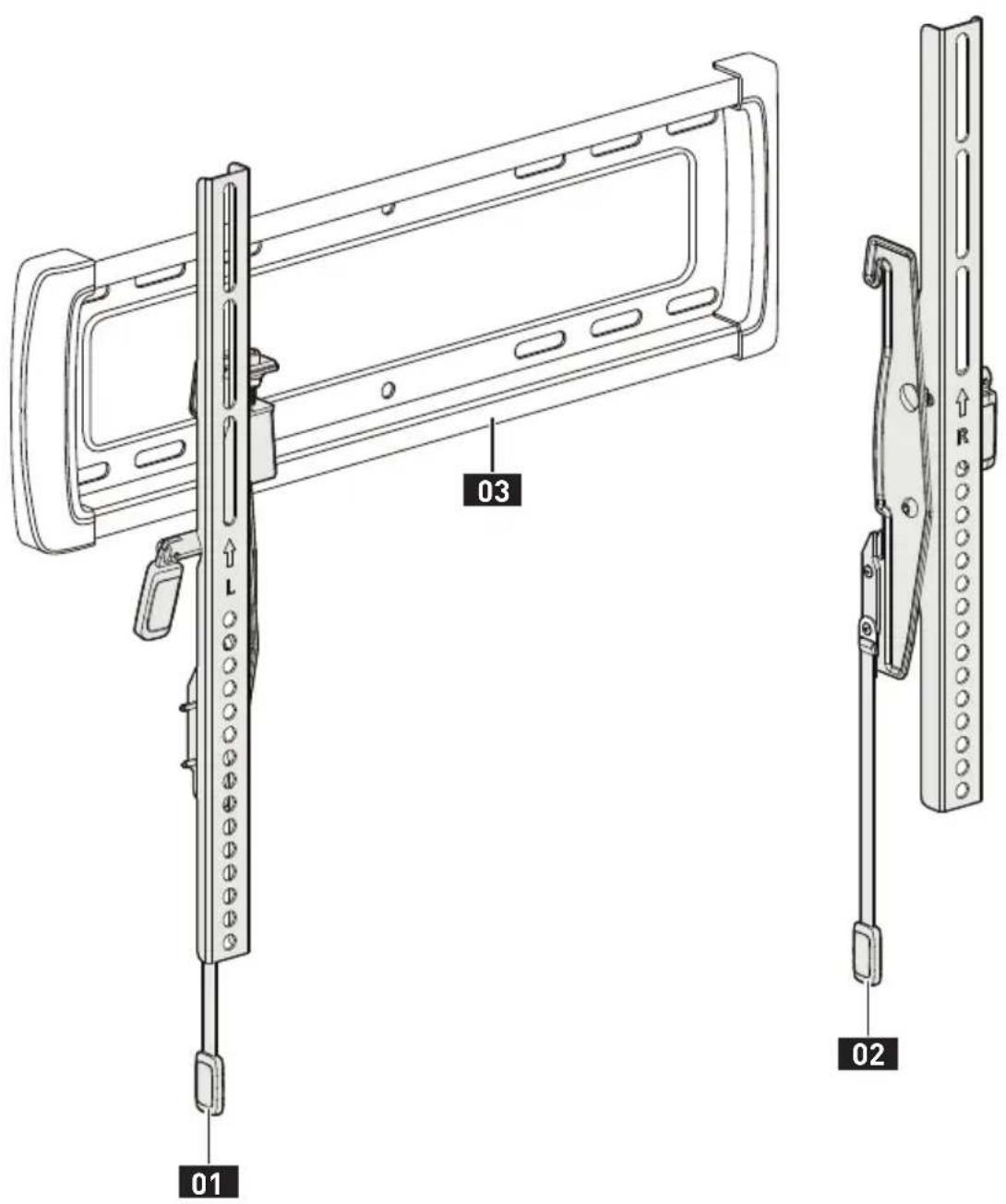

Llave Allen

01 Soporte de TV (L)
02 Soporte de TV (R)

03 Placa de Pared
04 Plantilla de placadepared

INSTALACION

Piezas y herrajes suministrados para el paso 1

No se utilizes todo el hardware incluido en este paquete.

Soporte de TV (L)

01 k 1

Soporte de TV (R)

02k1

M4/M5 Arandela B1x4

M6/M8 Arandela B2x4

L2.5mm Espaciador F1x8

L10mm Espaciador F2 4

L22mm Espaciador F3 4

M4

PAS0 1 Coloque los soportes de TV en su TV

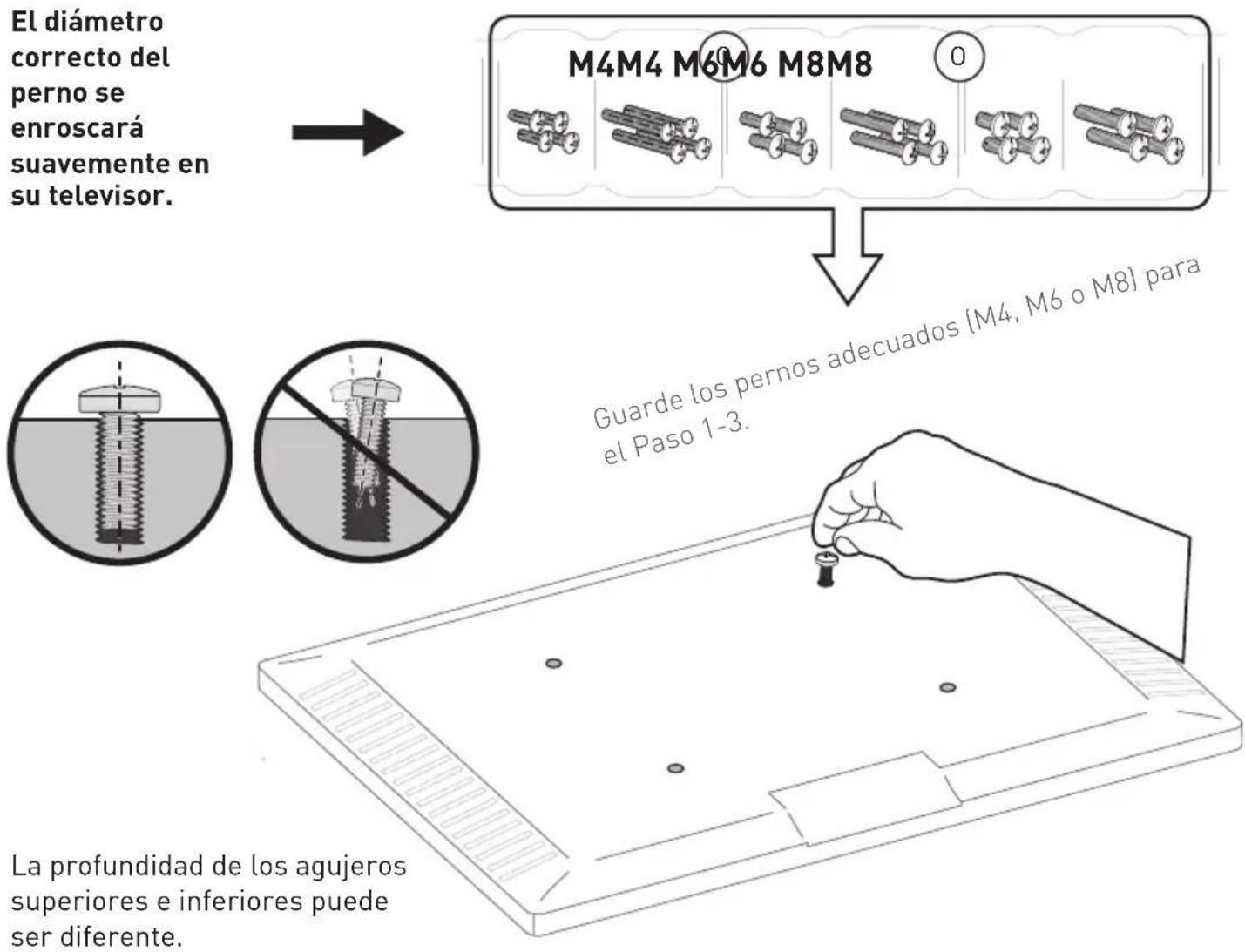

1-1 Seleccione los perno para el TV

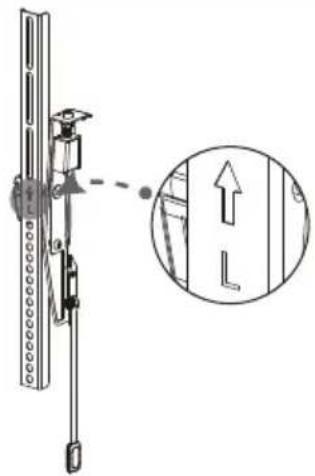

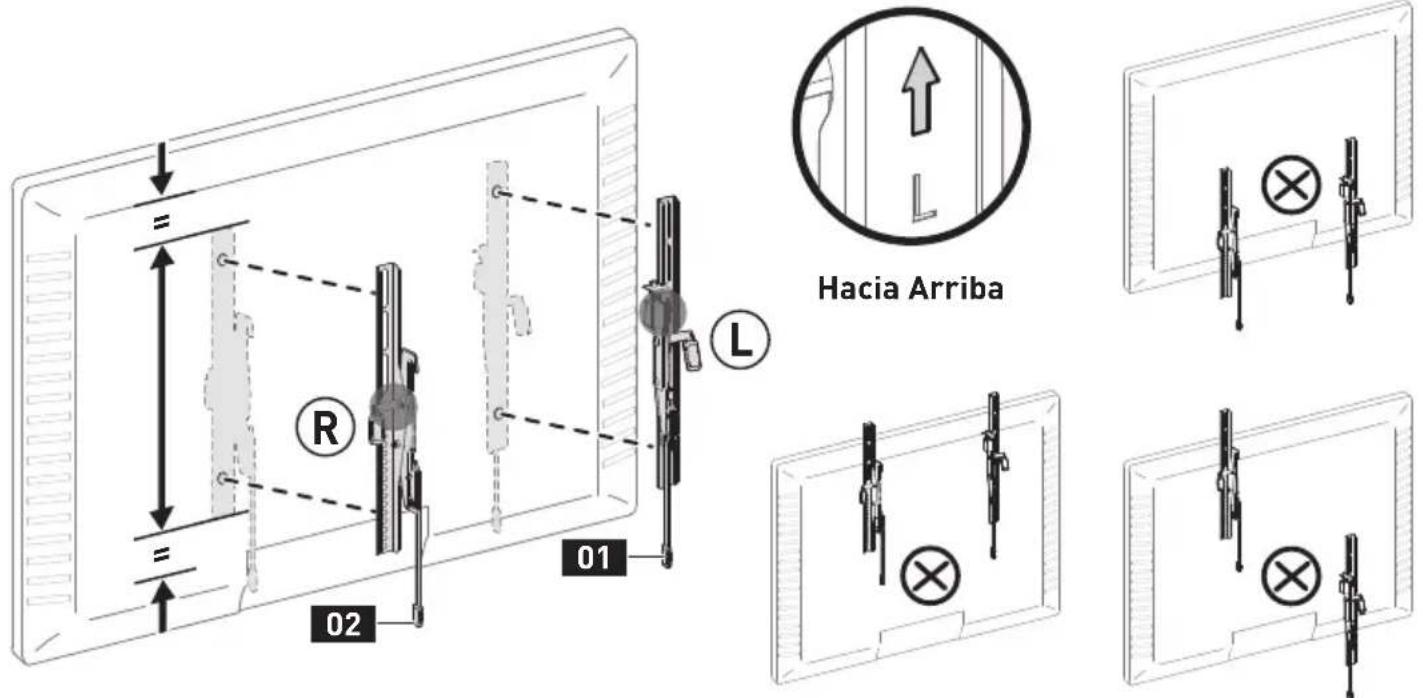

1-2 Coloque los soportes del televisor

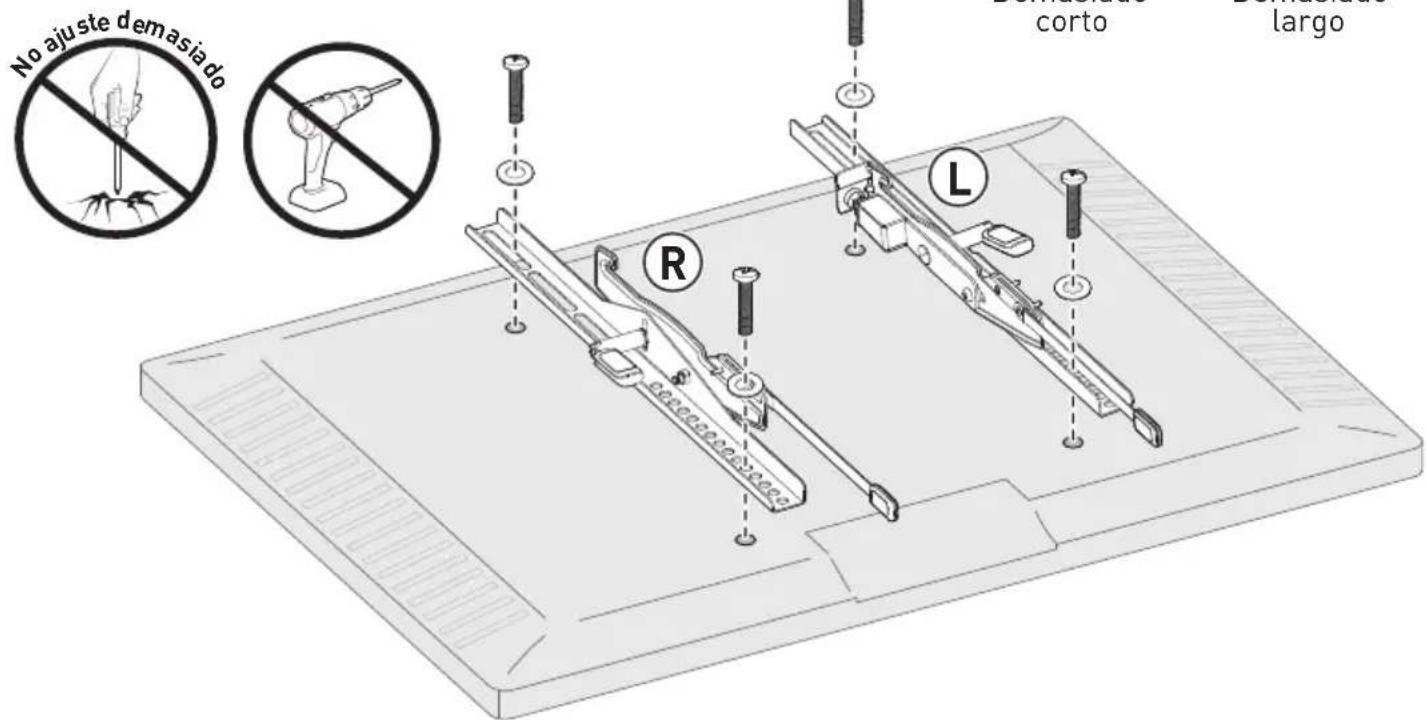

1-3 Asegure los soportes de TV

Para TV con parte posterior plana, vaya a la OpciOn A en esta page.

Para Bump, TV curva, orificios empotrados y cables, vaya a la option B en la págrina suiviente.

ADVERTENCIA:

NO gire el perno más alla del fondo del orificio.
- Si el perno es demasiado corto, es possible que no soporte adequamente el televisor.
- Si el perno es demasiado长大o, podra danar el televator.
- Se requieren al menos 4 o 5 vueltas en el roscado.
- La profundidad de los orificios inferiores puede serdifferente a la de los orificios superiores.

Demasiado corto

Demasiado长大o

Opinion A

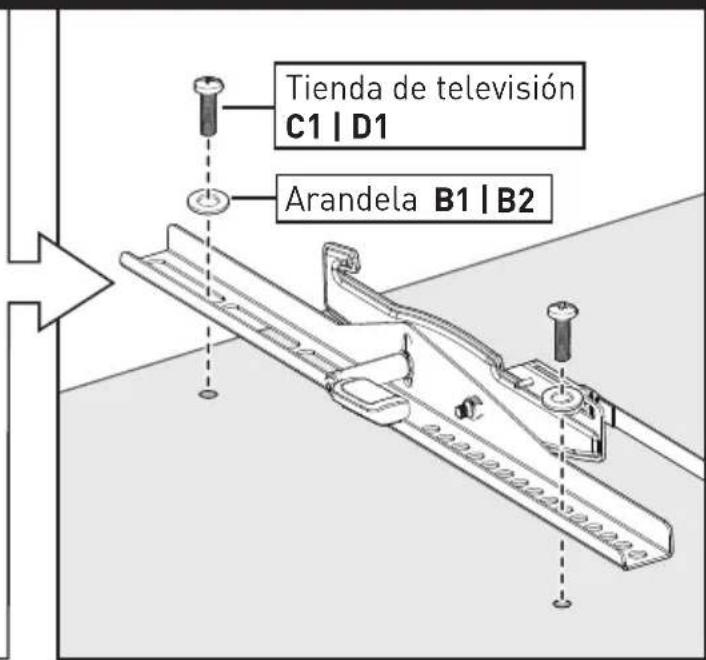

Use tornillos cortos para TV con arandelas.

Televisor de respaldo plano

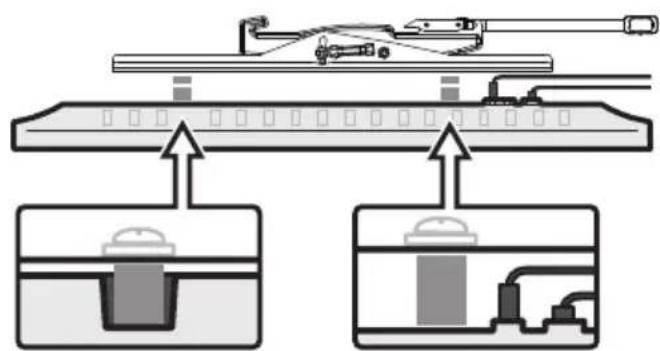

Opinion B

Use tornillos largos para TV con arandelas y espaciadores para create空間 adicional entre el television y los soportes.

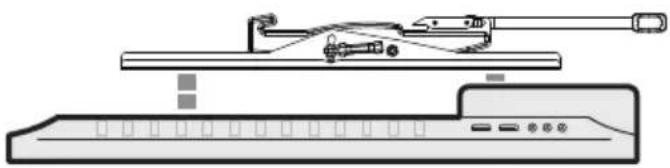

Protuberancia

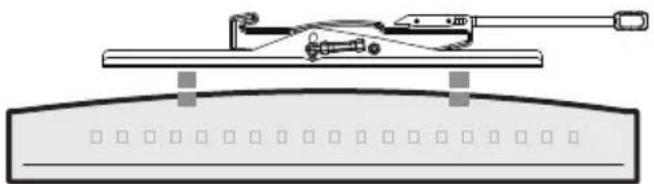

Televisor curvo

TV con restricciones de montaje
Agujeros empotrados
Cables sobresalientes

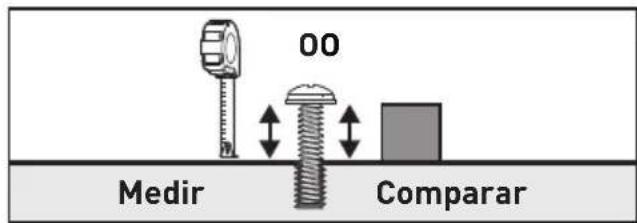

Puede usar una cinta metrica para medir los pernos sobresalientes o sostener espaciadores jusqu'à ellos para elegir la combinación adequada de espaciadores.

Nota:

Hay muchas combinaciones posibles de espaciadores que se pueda usar.

[877] 419-7832

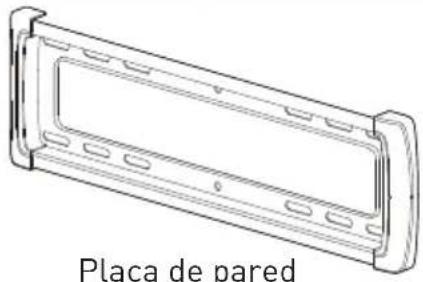

Piezas y herrajes suministrados para el pasoa 2

03 1

Plantilla de placarapedared
04 k 1

ST 5/16 x 2 3/4 pulg
Tornillo de retraso
A1×4

Anclaje demuro
A2 X 4

Este anclaje es SOLO para paredes de concreto y bloques de concreto.
NO los use en paneles de yeso o montantes de madera.

PRECAUCION!

PAS02 Coloque la placacapedared enla pared

Para el montaje en paredes con vidas de madera, vaya a la Opción A en las páginas 34 a 35. Para montaje en paredes de concreto y bloques de concreto, vaya a la Opción B en las páginas 36 a 37.

Opinion A

Para la instalación en parexes de madera

Herramientos necessarias (no incluidas)

Taladro
electrico

Cinta de medación

Detector de vigas punzónLápiz

Nivel

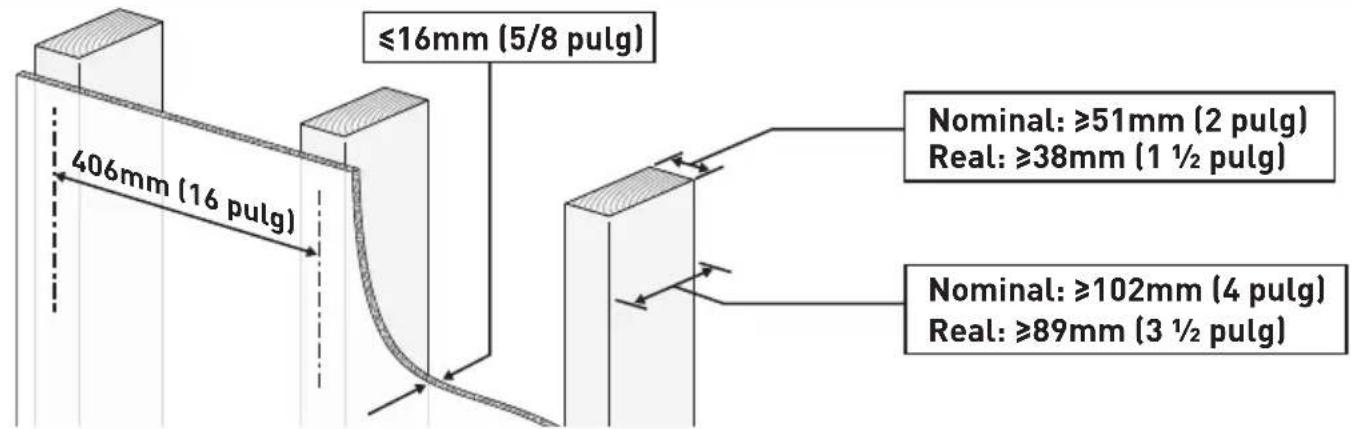

minal: ≥ 51mm (2 pulg)
al: ≥ 38mm (1 1/2 pulg)

Nominal: ≥ 102mm (4 pulg) Real: ≥ 89mm (3 1 / 2 pulg)

5.5mm [7/32 pulp] Broca para madera

13mm (1/2 pulp) Llave de tubo

ADVERTENCIA:

• Evite el riesgo de lesiones personales o danos materiales! Apriete los tornillos de madera A1 solo hasta que estén firmamente contra la placar de pared (NO los apriete en excesso). No use un taladro; solo use una llave de tubo.
• No use tacos de pared A2 para estaopycnd montaje.

A2

Anclaje de muro

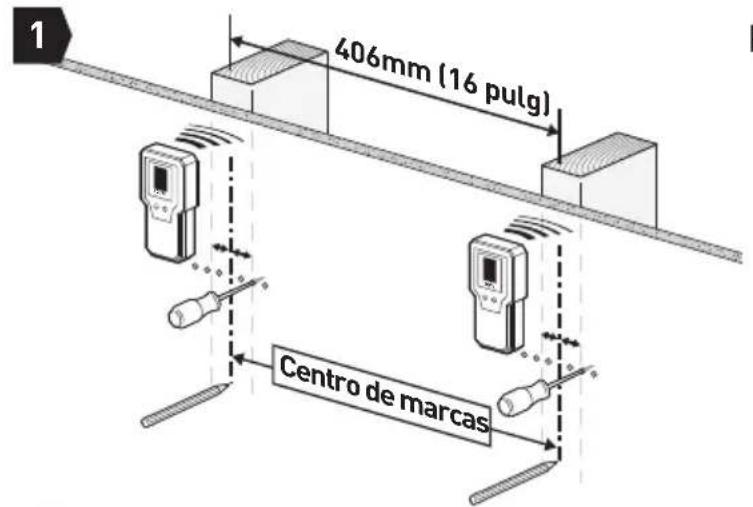

Encuentromontantesymarqueagujeros

Marcar 4 positions de agujeros

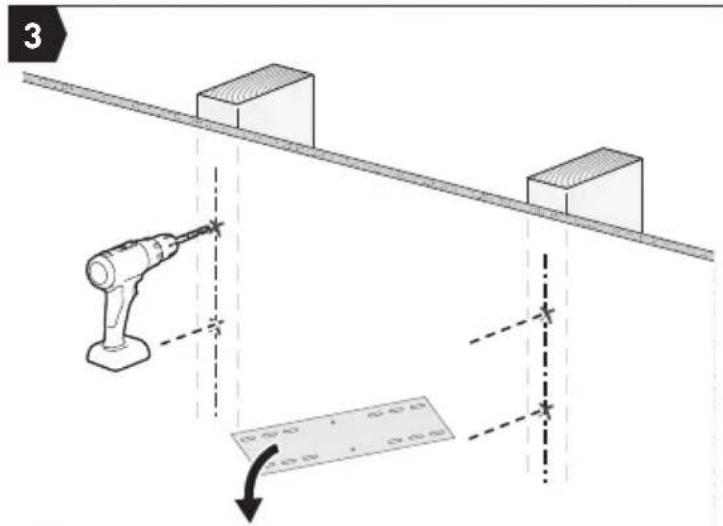

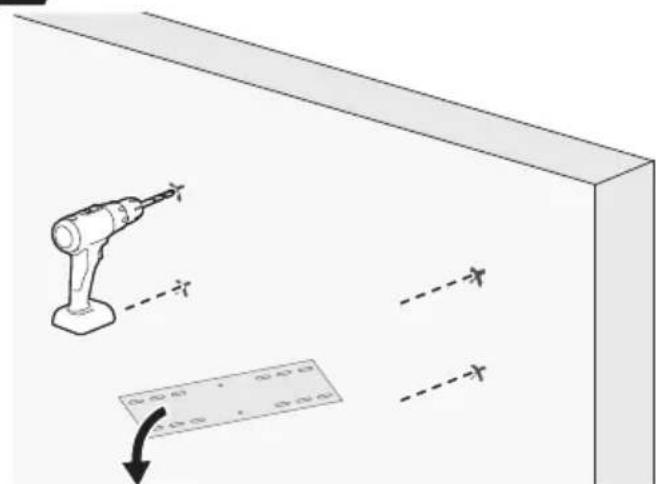

Perfore 4 agujeros

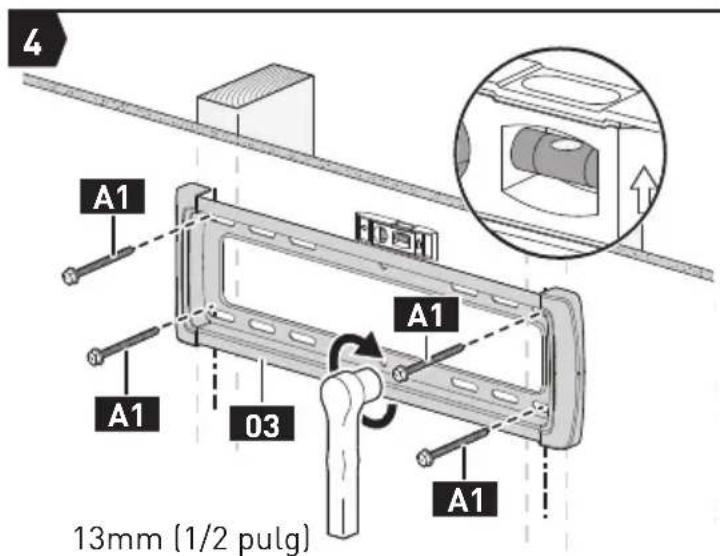

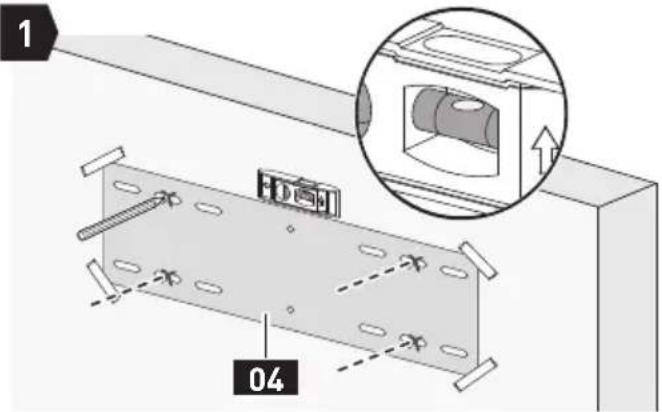

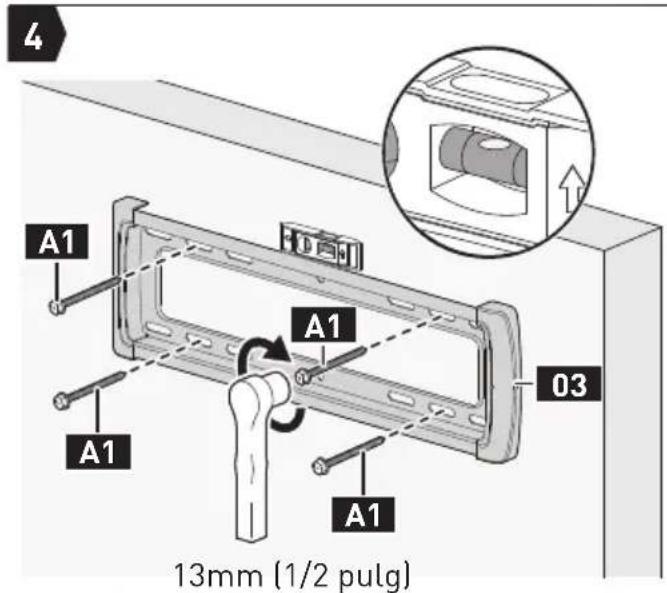

Asegurar la placadepared

Iral Paso 3 en la Pagina 37

Opinion B

Para instalación en paredes de concreto y bloques de concreto

Herramientos necessities (no incluidas)

Taladro
electrico Lápiz

Cinta de medación

Nivel

10mm (3/8 pulp) Broca para hormigón

13mm [1/2 pulg] Llave de tuboMa

ADVERTENCIA:

• Evite el riesgo de lesiones personales o daños a la propidad. Apriete los tornillos de anclaje A1 solo hasta que quedenfirmementeajustadoscontra la placadepared (NO los apriete en excesso). NO use un taladro; solo use una llave de vaso.
• Utilice anclajes de pared A2 para estaopycdo montaje.

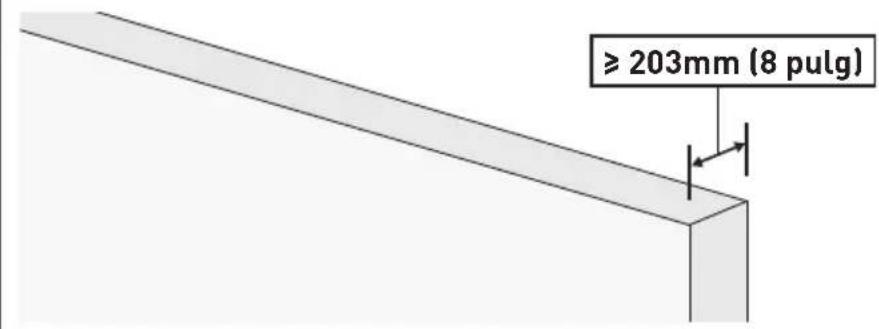

  Monte la plac de pared directamente sobre la superficie de concreto.

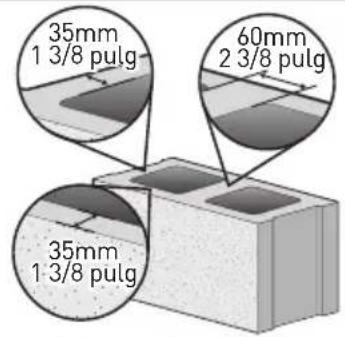

• Tamanío minimo del bloque de concreto: 203 x 203 x 406mm (8 pulg x 8 pulg x 16 pulg)

A2
Anclaje de muro

Marcar 4 posiciones de agujeros

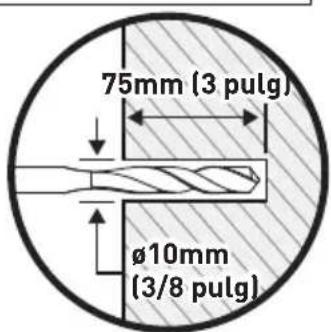

Perfore 4 agujeros

Nota:

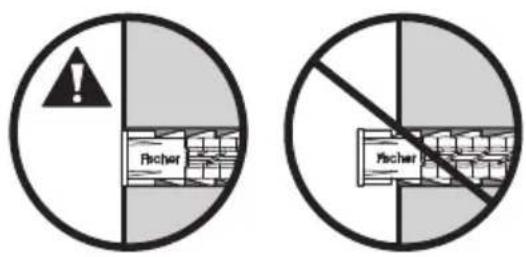

• Asegürese de usar la broca especialcada.
• Nunca taladre el mortero entre los bloques.

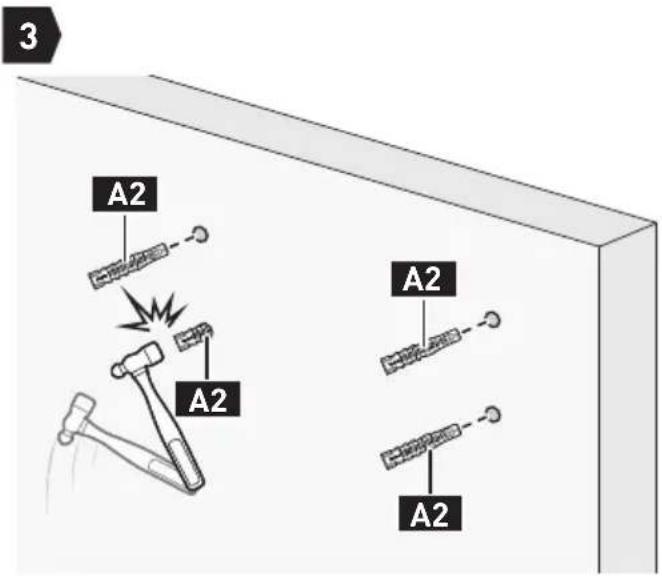

Golpee los anclajes de pared

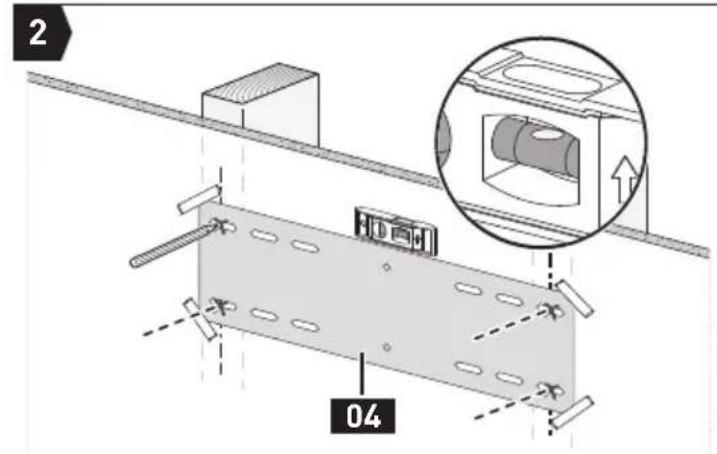

Asegurar la placadepared

iOBJETO PESADO! Es possible que necesse asistencia en este paso.

PAS03 Verifique que la placac de pared este firmamente montada

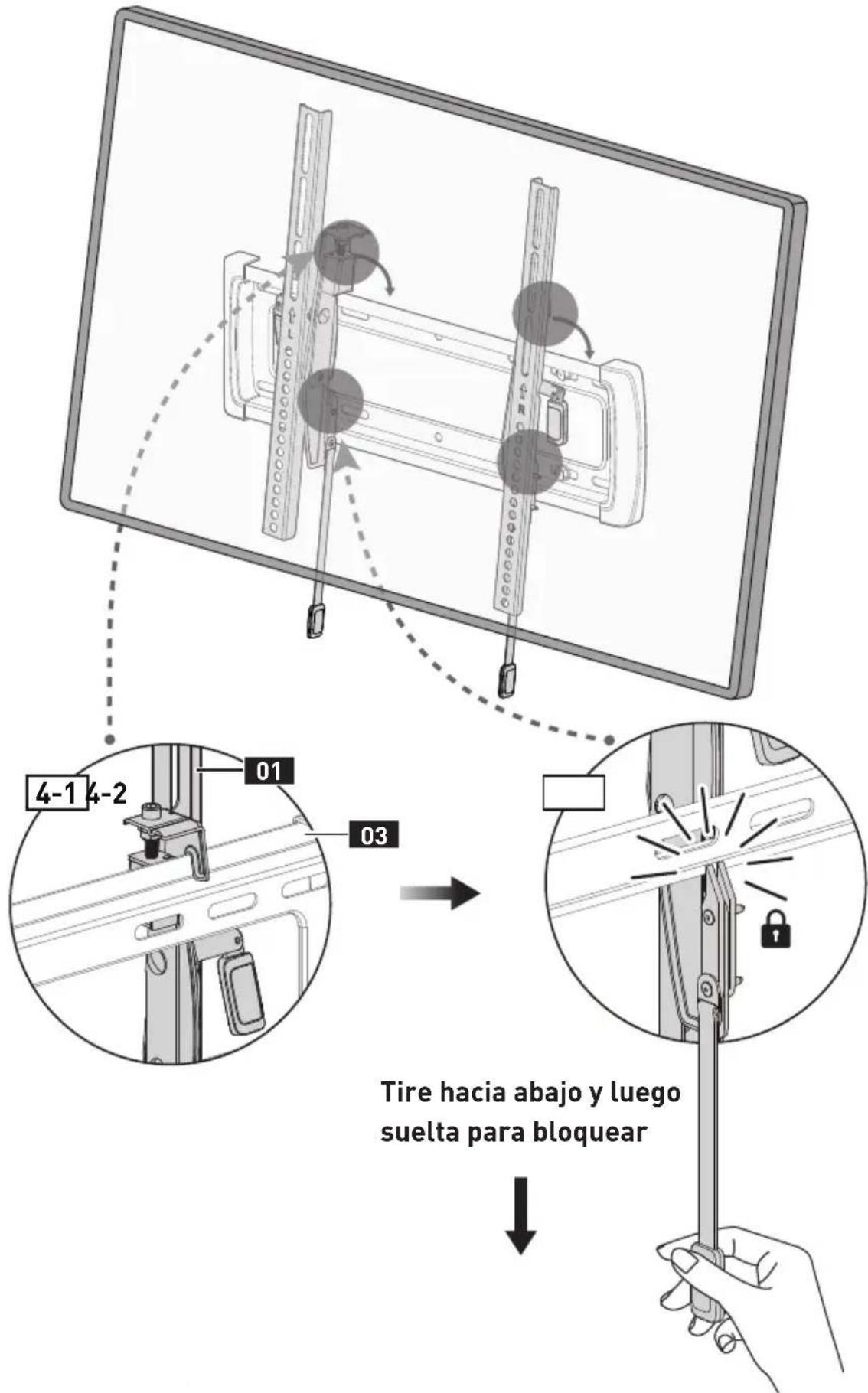

PAS04 Duelgue el Televisor en la placac de pared

OBJETO PESADO! Es possible que necesse asistencia en este paso.

Piezas y herrajes suministrados para el pasoa 5

5mm (3/16 pulg)

Llave Allen

X1

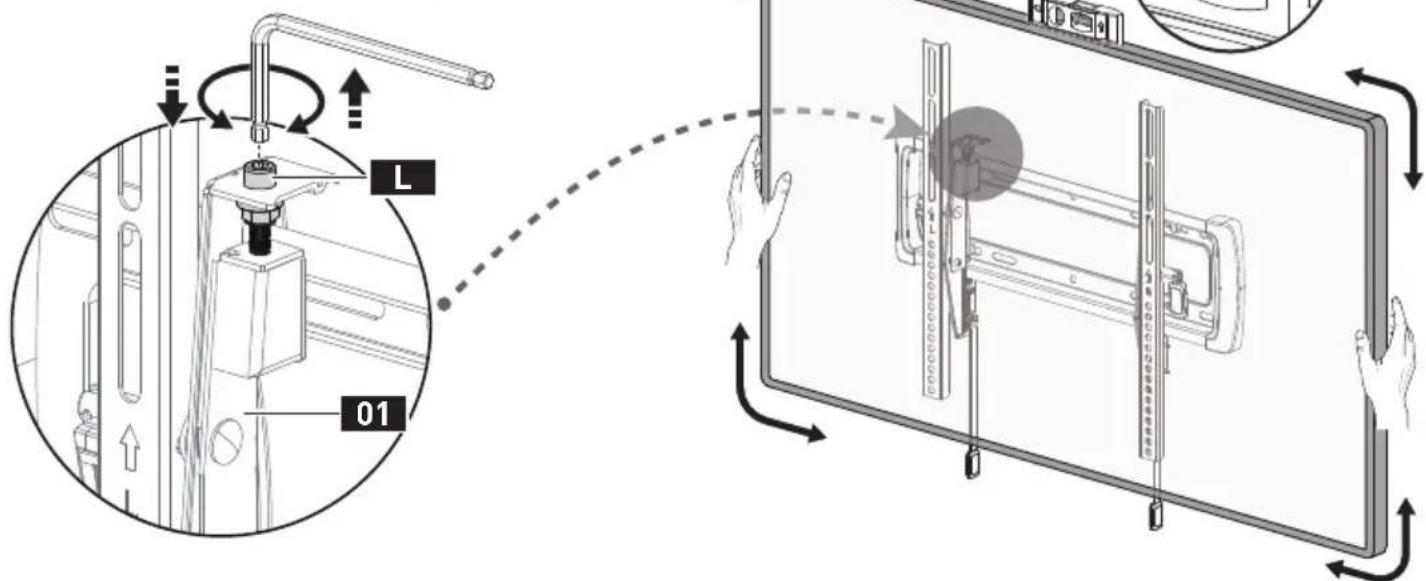

PAS05 Juste del nivel

Nivel

Nota :

Por favor, NO apriete en excesso ni afloje demasiado el tornillo L.

Para nivelar el teovisor, gire el perno L en el Soporte de TV (L) 01 en el sentido de las agudas del reloj para subir o en sentido contrario de las agudas del reloj para bajo el lado izquierdo del teovisor.

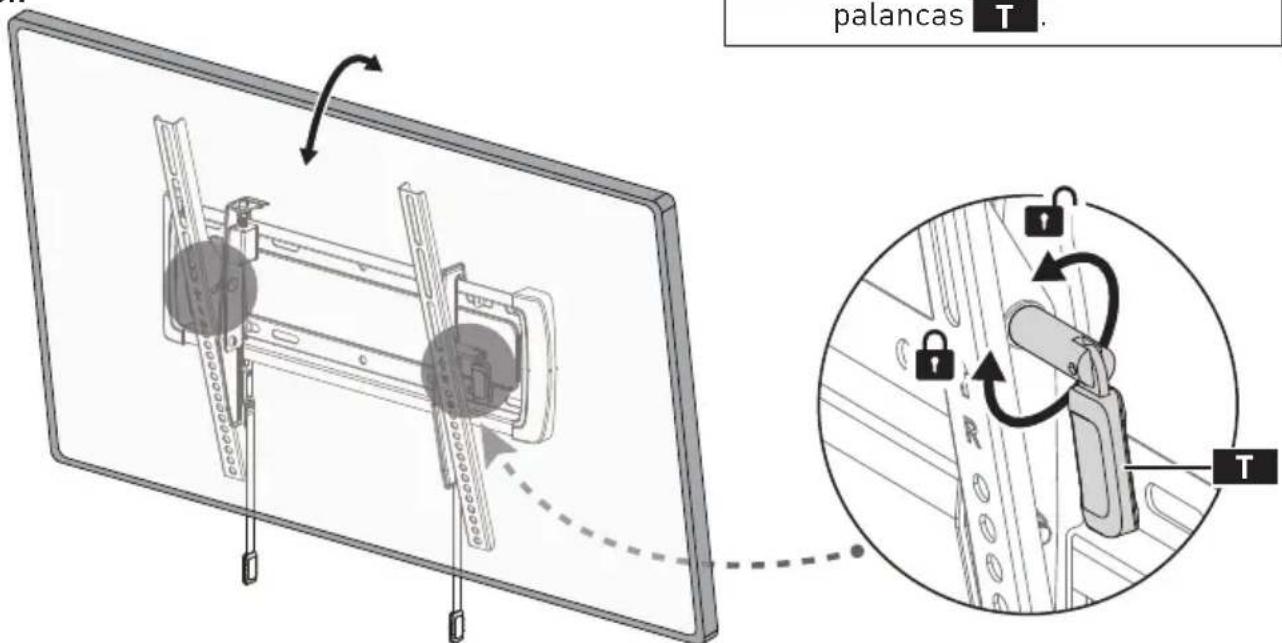

PAS06 Juste de inclinacion

Inclínación

Nota :

Por favor, NO apriete en exceso o afloje en exceso las palancas T.

Afloje ligeramente las palancas T. Incline el televisor al ángulo deseado. Vuelva a aplar las palancas T para mantener el televisor en posición.

PAS07是如何quitareltelevision

OBJETO PESADO! Es possible que necesse asistencia en este paso.
