ERDS4-01 - Oficina ErgoAV - Manual de uso y guía de instrucciones gratis

Tipo de producto	Escritorio eléctrico de pie/sentado
Marca	ErgoAV
Modelo	ERDS4-01
Rango de ajuste de altura	70 a 118 cm (27,6 - 46,5 pulg)
Velocidad máxima	18 mm/s
Carga máxima (escritorio + artículos)	70 kg (154 lb)
Peso máximo del monitor	6,3 kg (14 lb)
Alimentación	100-240V CA
Funciones principales	Ajuste motorizado, memoria de 4 alturas, bloqueo infantil, detección anti-colisión
Puertos USB	1x USB-A (5V 2A) y 1x USB-C (9V 2A)
Control	Panel de control con pantalla numérica
Protección	Sobrecorriente (E01), subtensión (E12), sobrecalentamiento (H01), mal funcionamiento del sensor (E07)
Accesorios incluidos	Cajón, bandeja para gestión de cables, clips para cables, llave Allen, tornillos, tacos
Materiales	Marco de acero, tablero de panel de partículas
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos
Seguridad	Retirar cualquier obstáculo antes de usar; verificar la longitud de los cables
Piezas de repuesto y reparabilidad	Contactar al soporte para piezas: [phone] o [e-mail]
Información general	Manual disponible en francés, inglés, español

Preguntas frecuentes - ERDS4-01 ErgoAV

¿Cómo reiniciar el escritorio después de la primera instalación?

Mantenga presionado el botón √ hasta que el escritorio baje al mínimo. Luego, mantenga presionado √ durante 5 segundos hasta que la pantalla muestre 'RST'. Suelte y vuelva a mantener presionado √ hasta que se muestre la altura actual. El reinicio ha terminado.

¿Cuál es la carga máxima que soporta el escritorio?

La carga máxima total (escritorio + equipo) es de 70 kg (154 lb). El monitor no debe exceder 6,3 kg (14 lb).

¿Cómo guardar una altura preestablecida?

Ajuste la altura deseada, luego presione el botón Ⓜ (la pantalla muestra 'S-'). Presione uno de los botones de memoria ①, ②, ③ o ④ para guardar.

¿Qué significa el código de error E01?

El código E01 indica protección contra sobrecorriente. Verifique el adaptador de corriente, luego realice un reinicio.

¿Cómo cambiar las unidades de visualización de cm a pulgadas?

Siga el procedimiento de reinicio hasta ver 'RST' parpadeando, luego mantenga presionado el botón ② durante 5 segundos para alternar entre métrico e imperial.

¿Puedo usar los puertos USB para cargar mi teléfono?

Sí, el puerto USB-A proporciona 5V/2A y el puerto USB-C proporciona 9V/2A, adecuados para cargar la mayoría de dispositivos.

¿Cómo activar el bloqueo infantil?

Mantenga presionado el botón Ⓜ durante 8 segundos. La pantalla muestra 'LOC'. Repita la misma acción para desbloquear.

¿Qué hacer si el escritorio no sube después de un uso prolongado?

El código H01 (sobrecalentamiento) aparece después de 2,5 minutos de funcionamiento continuo. Espere al menos 18 minutos para que el motor se enfríe antes de volver a usarlo.

¿Cómo ajustar la sensibilidad de detección de colisiones?

Durante el reinicio (pantalla 'RST'), mantenga presionado el botón ⏰ durante 5 segundos para elegir entre 10.5 (alta), 10.6 (media) o 10.7 (baja).

¿Cómo limpiar el escritorio?

Use un paño suave y seco para limpiar la superficie y el marco. Evite productos químicos o abrasivos que puedan dañar la superficie.

MANUAL DE USUARIO ERDS4-01 ErgoAV

Entrada de energía 100V-240V

Máx. Velocidad 18mm/s

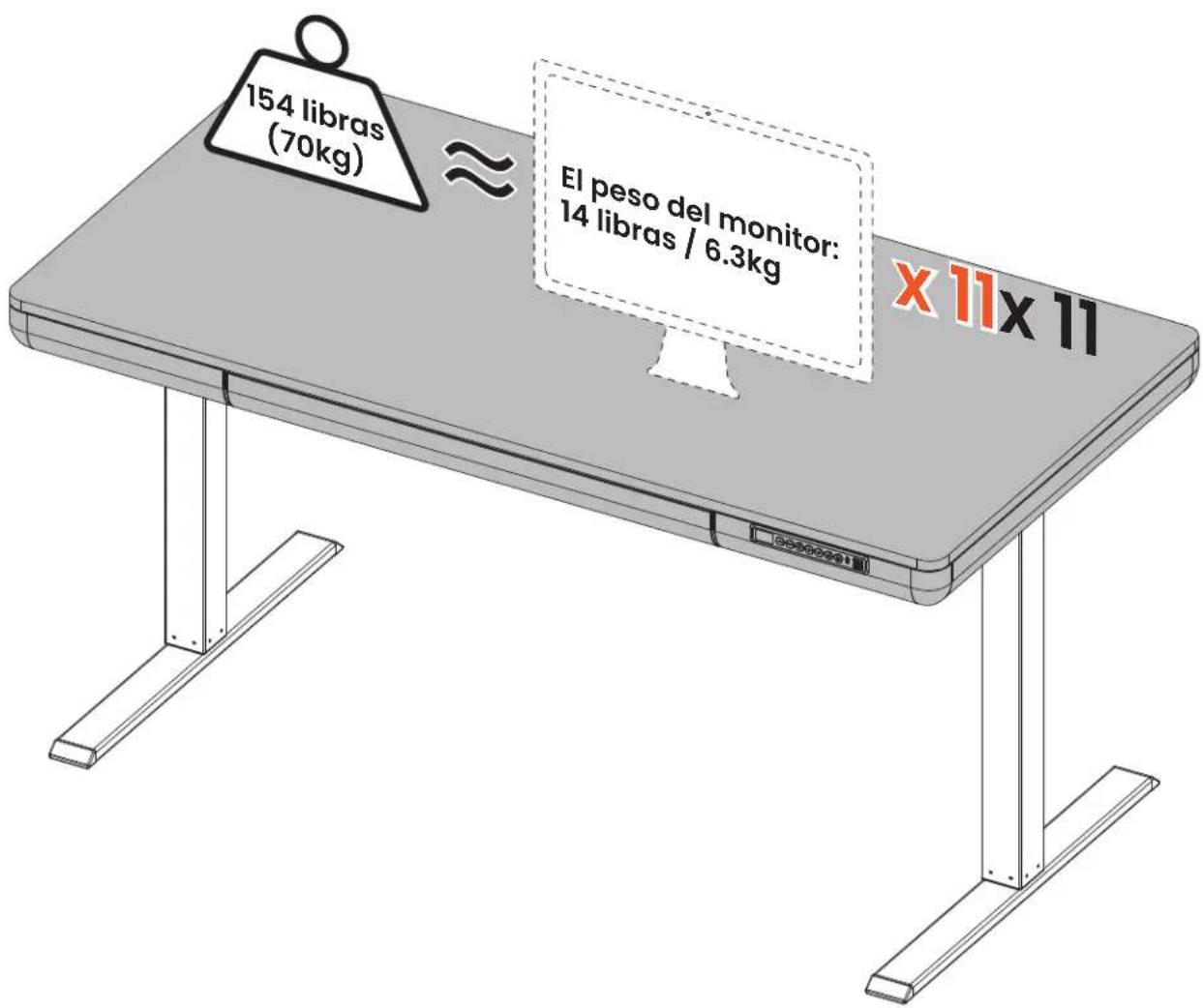

Carga máxima

154 libras / 70kg (Escritorio + Otros artículos)

Herramientas necesarias (No incluído)

Paso 1 Piezas suministradas y artículos de ferretería

A x 8

Perno M6 x 30mm

B x 10

Perno M6 x 10mm

K2 x1

Acoplador de barra

01 x 1

Barra de transmisión

06 x1

Barra de transmisión

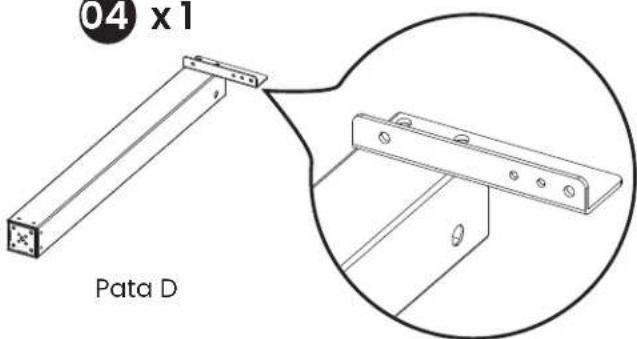

04 x1

07 x 2

Base de la Pata

08 x 2

Placa lateral

Paso 2

Piezas suministradas y artículos de ferretería

x1

Bandeja de gestión de cables

x1

Panel de soporte del cajón

x1

Panel de soporte del cajón

Paso 3

Piezas suministradas y artículos de ferretería

x4

Clip para cables

x1

La pieza real puede variar.

Cable de alimentación

Paso 4

Piezas suministradas y artículos de ferretería

x1

Cajón

Si recibe piezas que están dañadas, defectuosas o a las que les faltan partes, por favor contáctenos.

[phone] Mon-Fri 8am - 8pm (CST)

[e-mail]

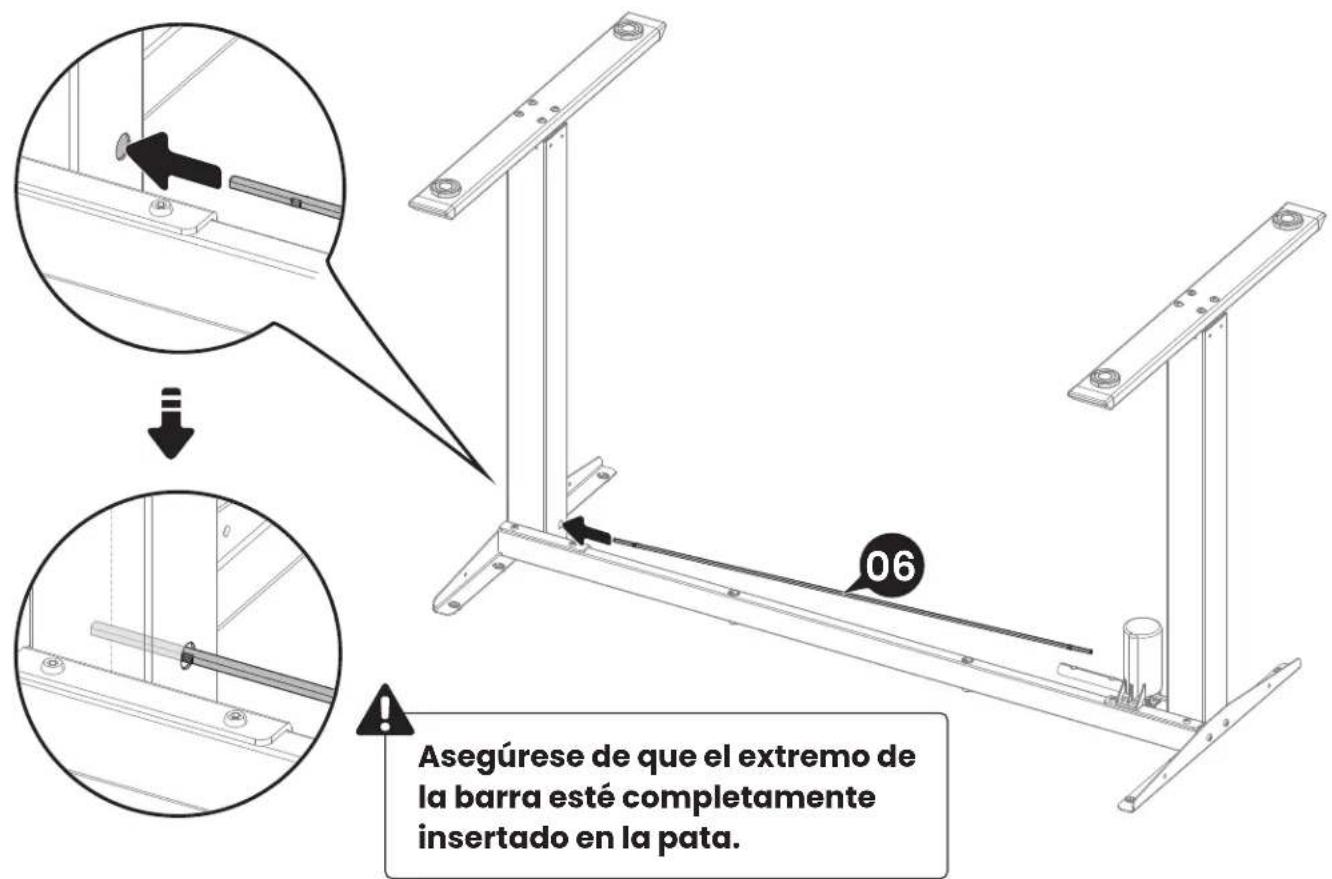

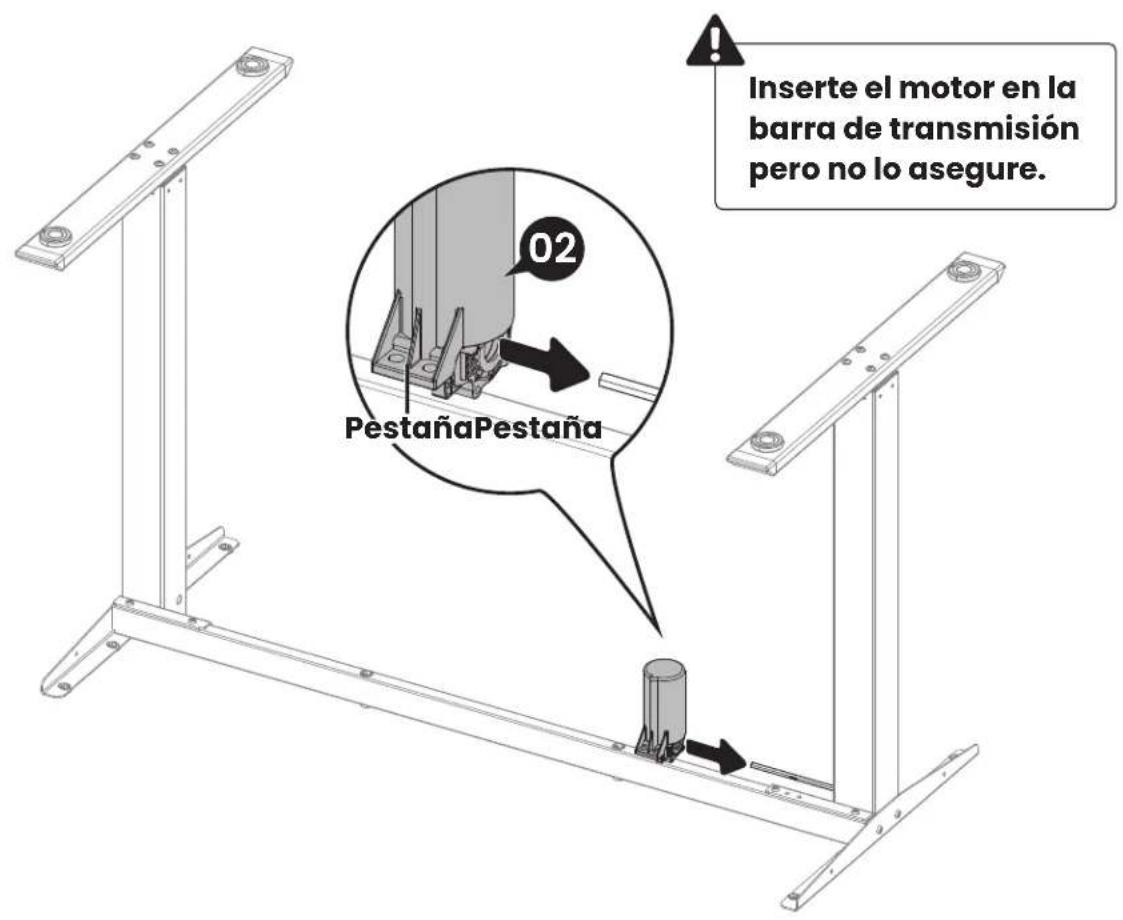

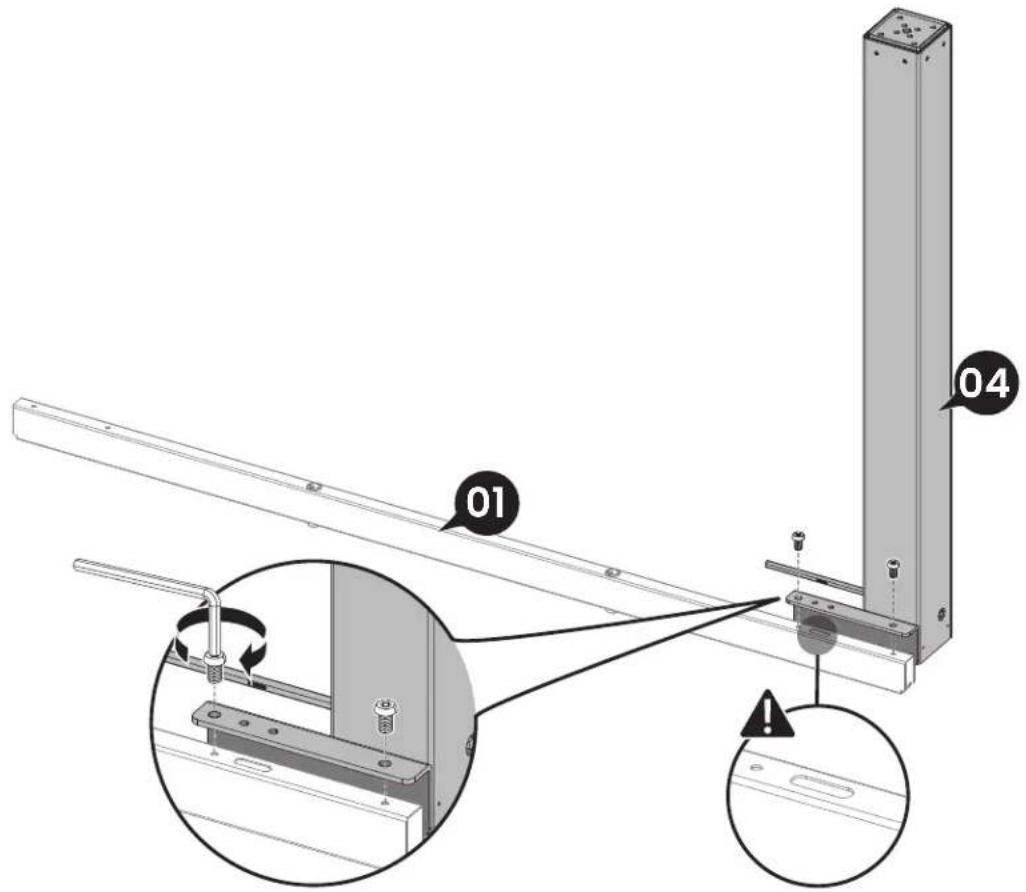

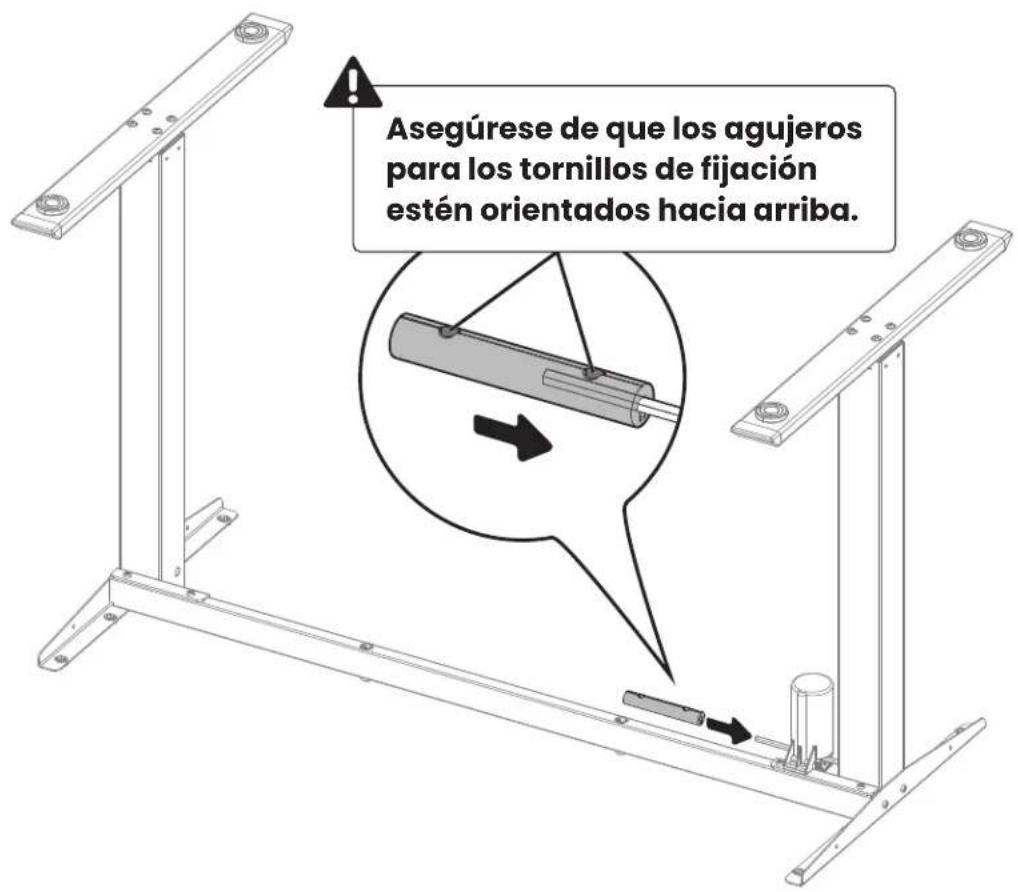

Paso 1 Ensamblando el Marco

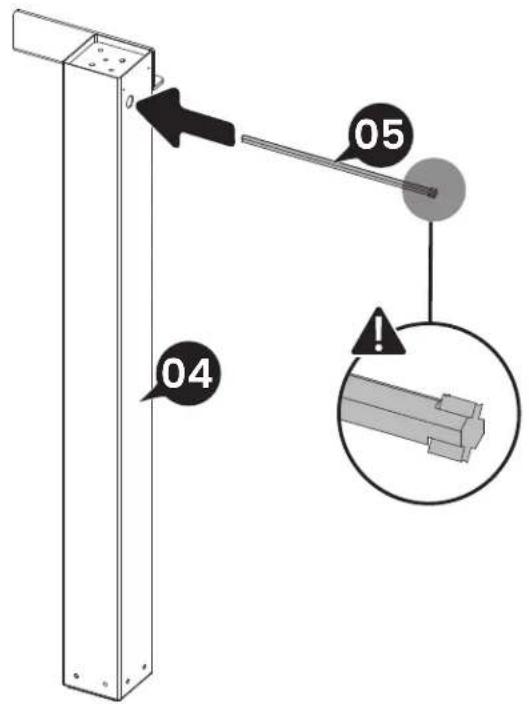

Conecte la barra de transmisión corta a la pata R.

M6 x 10mm

x2

5/32" (4mm)

x1

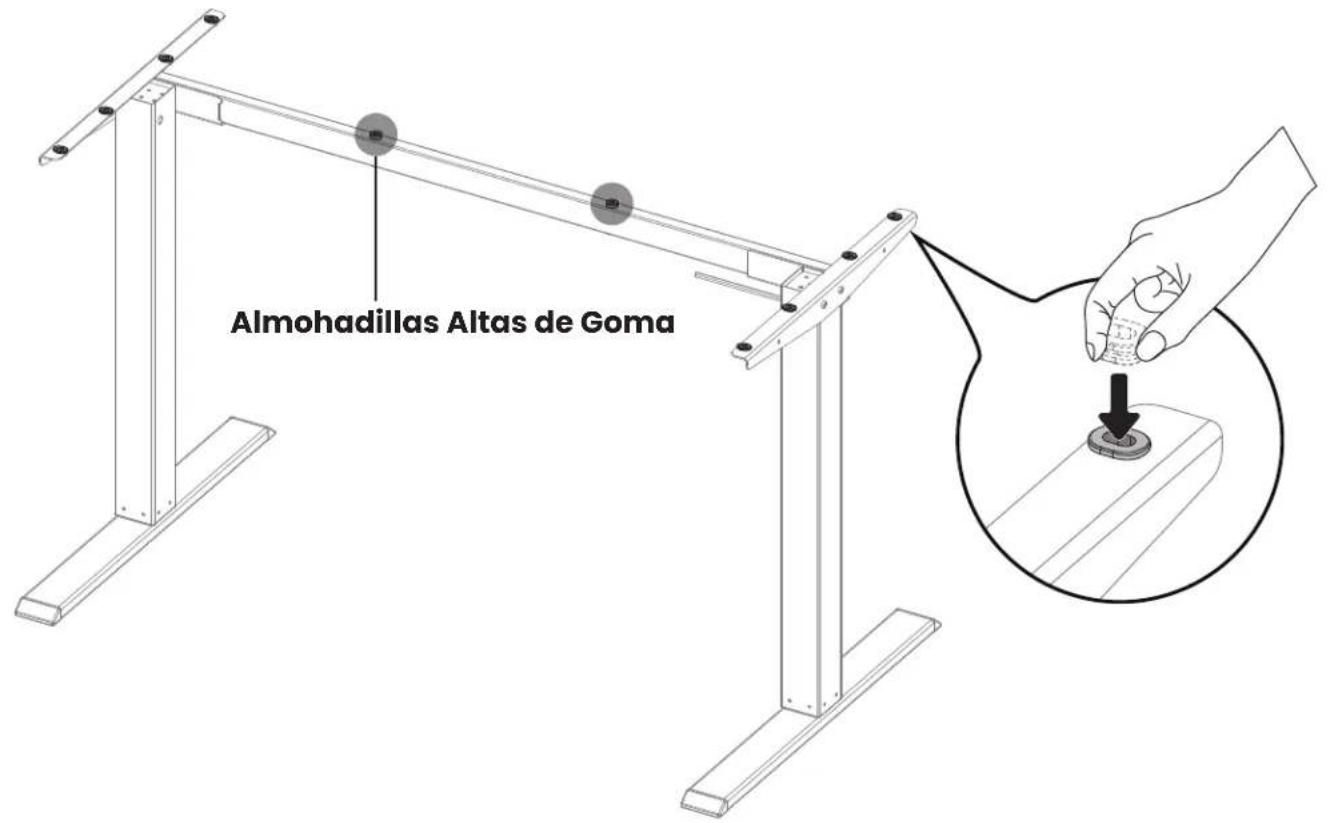

Asegúrate de que las almohadillas de goma estén sujetas al marco. Si alguno se ha desprendido, vuelve a colocarlo o usa las almohadillas de goma de repuesto.

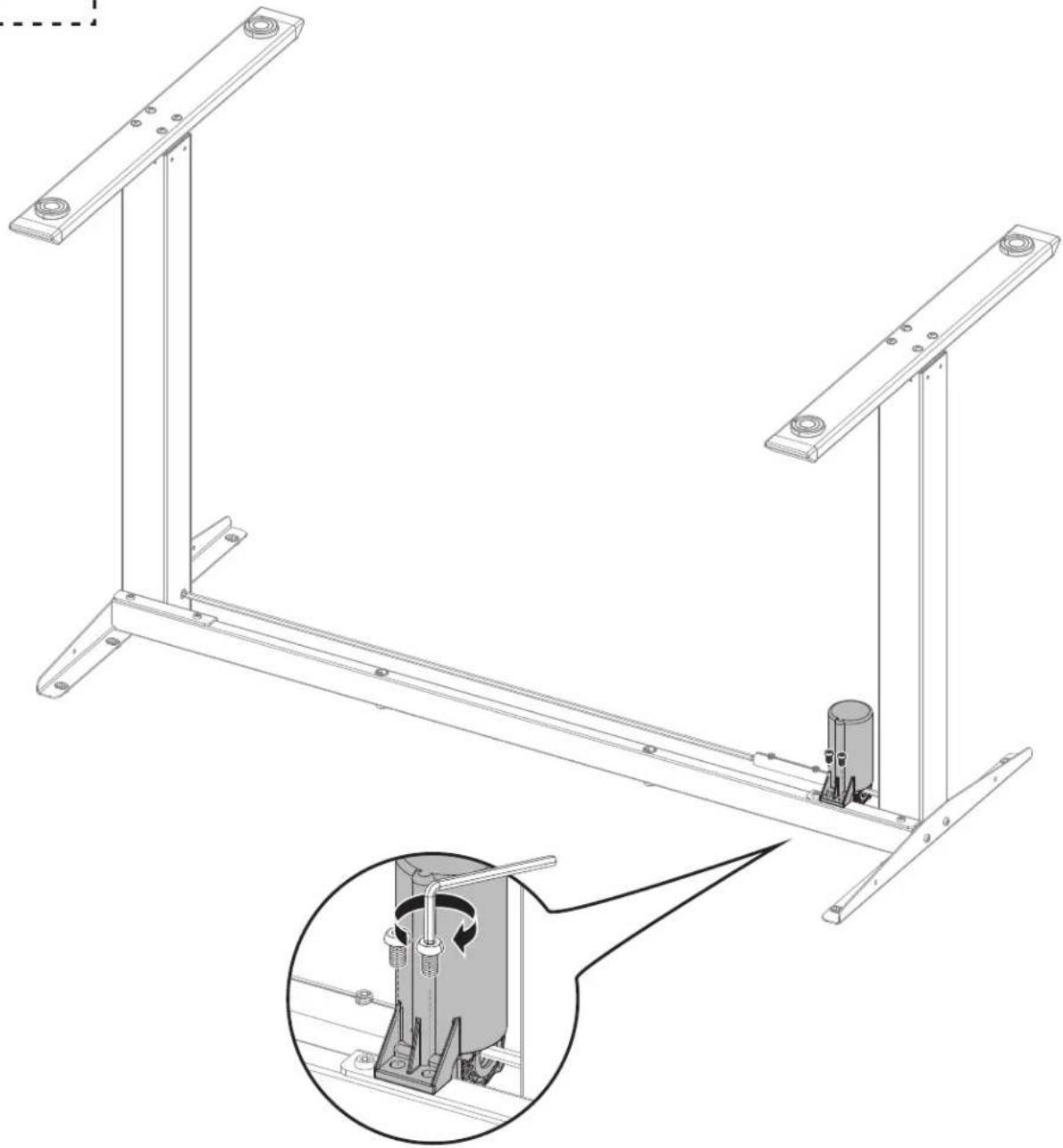

Ajusta las patas desiguales del escritorio si es necesario:

Mide la altura de cada pata para ver si están al mismo nivel. Si no, gira la varilla para subir o bajar la pata hasta que esté nivelada con la pata con motor.

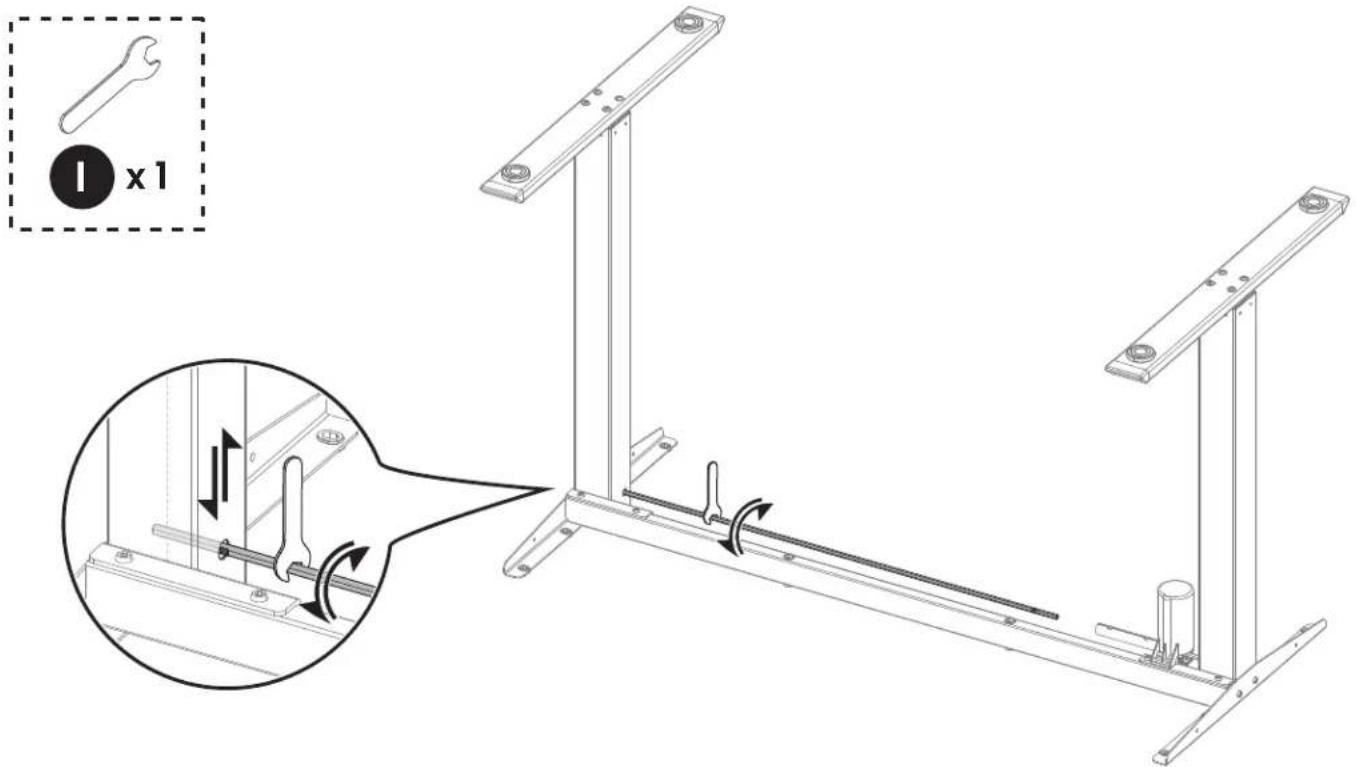

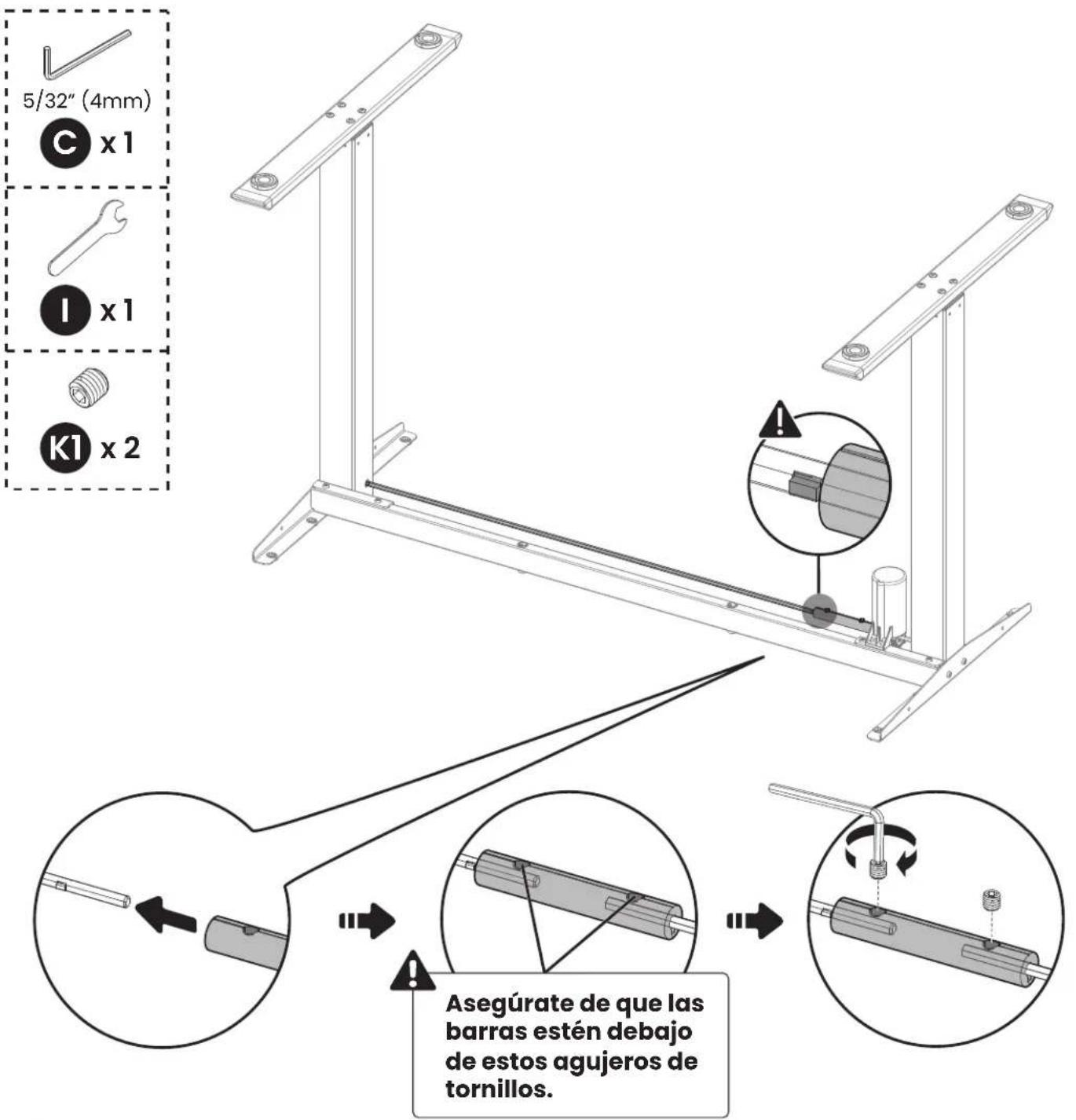

Si la barra de transmisión no encaja suavemente, usa la llave para ajustar finamente la posición.

M6 x 10mm

x2

5/32" (4mm)

x1

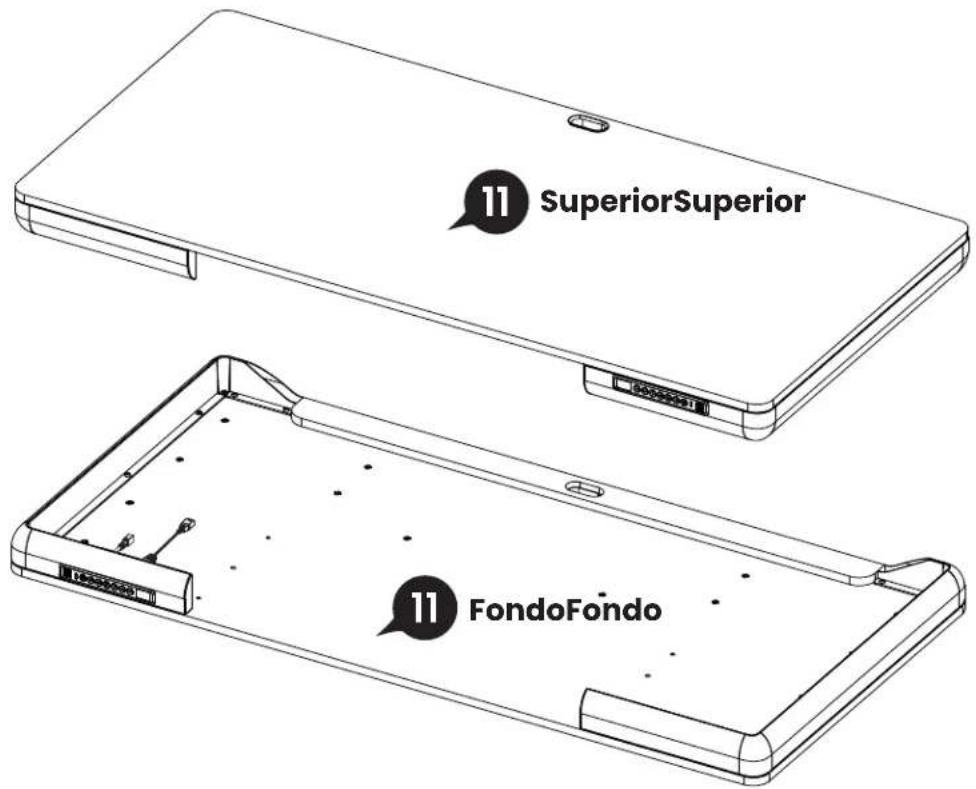

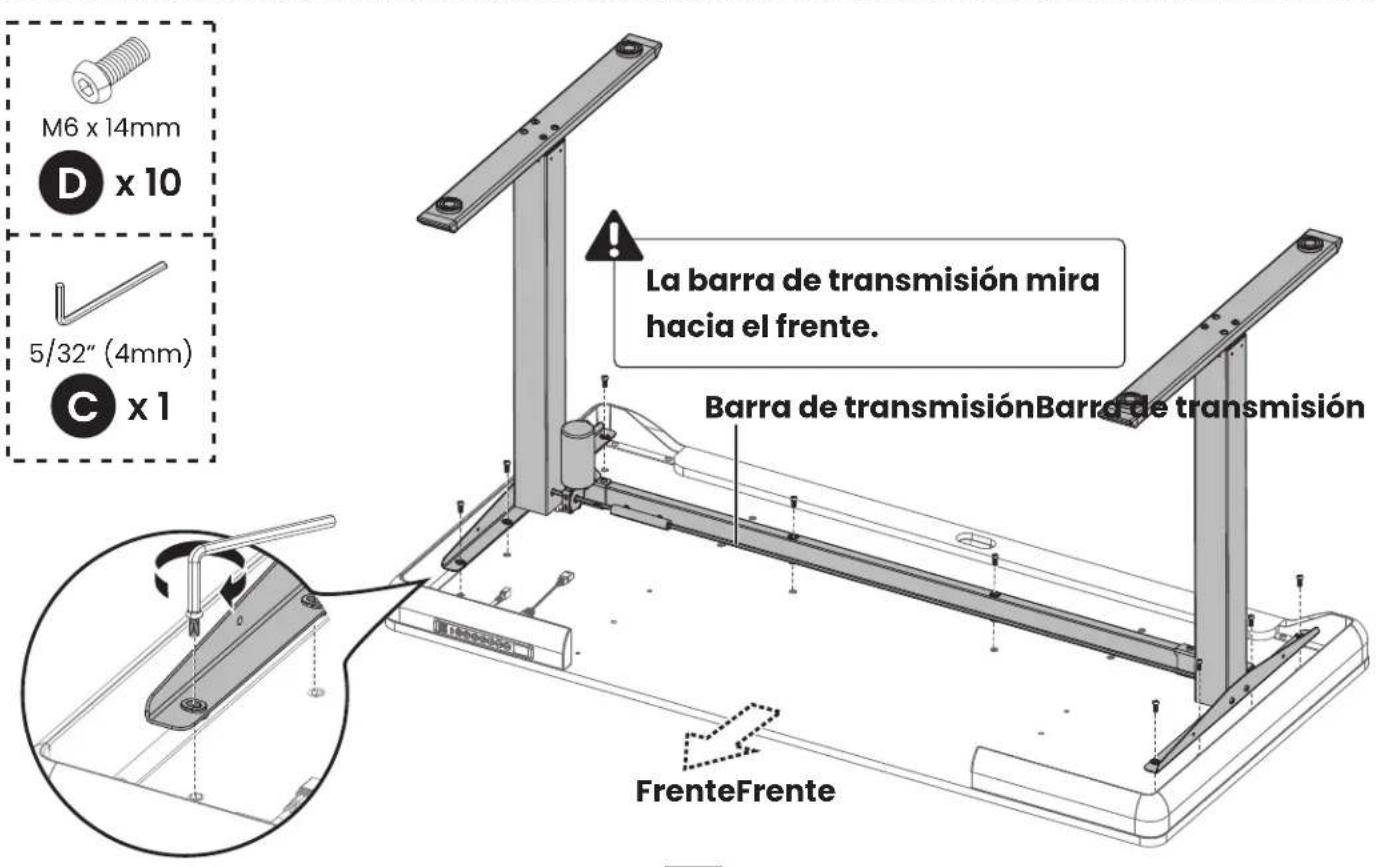

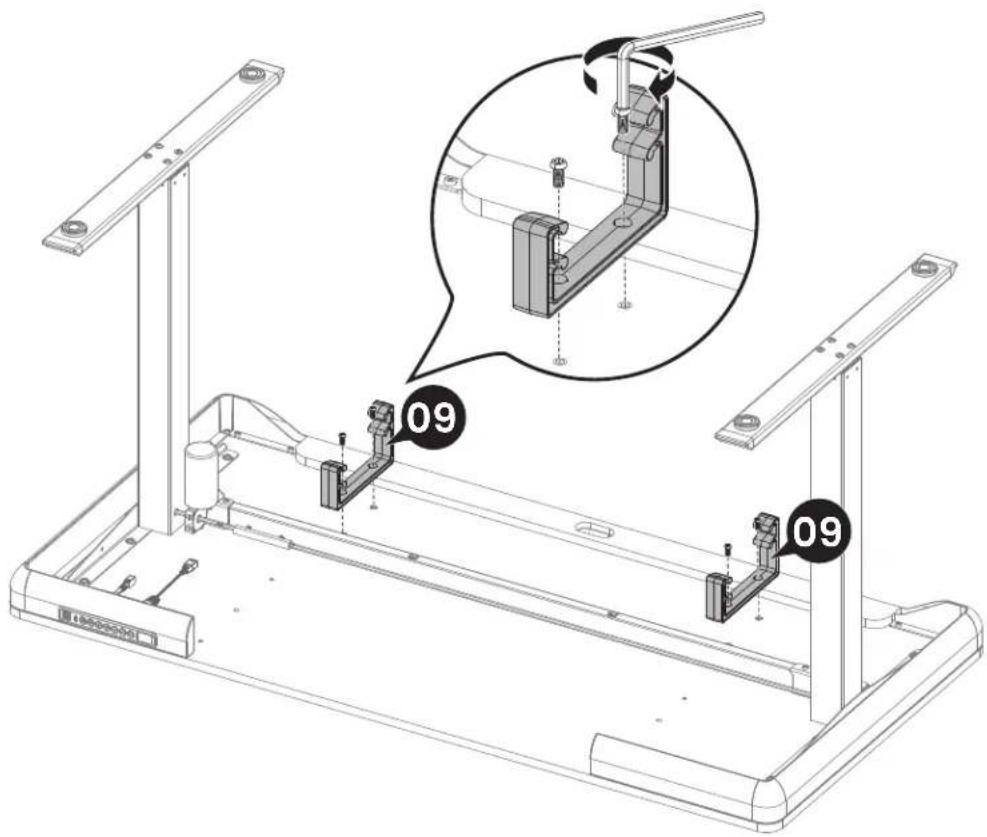

Paso 2 Adjuntando el Escritorio y Otras Partes

Consejo: ● indica las ubicaciones de los agujeros preperforados.

M6 x 14mm

x 4

5/32" (4mm)

x1

Paso 3 Conectando los Cables

Un ejemplo de disposición de sujetacables se indica a continuación. Sin embargo, los clips de cable se pueden organizar según sus necesidades.

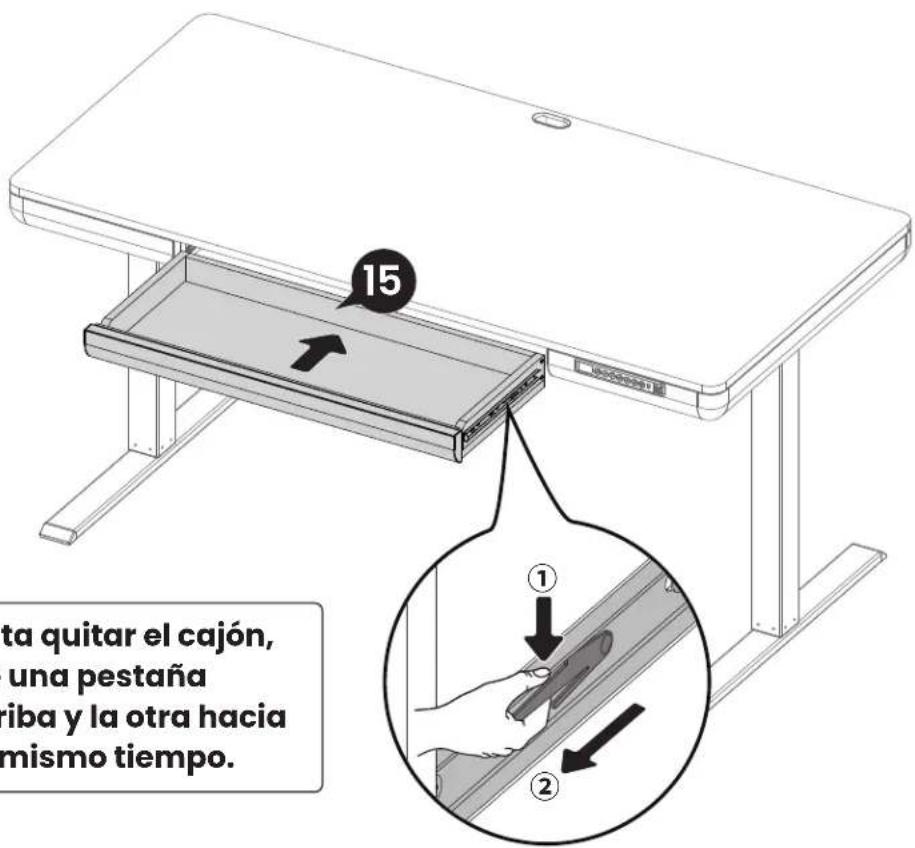

Paso 4 Adjuntar el cajón

Al voltear el escritorio, no permitas que el controlador choque con el suelo, ya que podría causar daños.

Si necesita quitar el cajón, presione una pestaña hacia arriba y la otra hacia abajo al mismo tiempo.

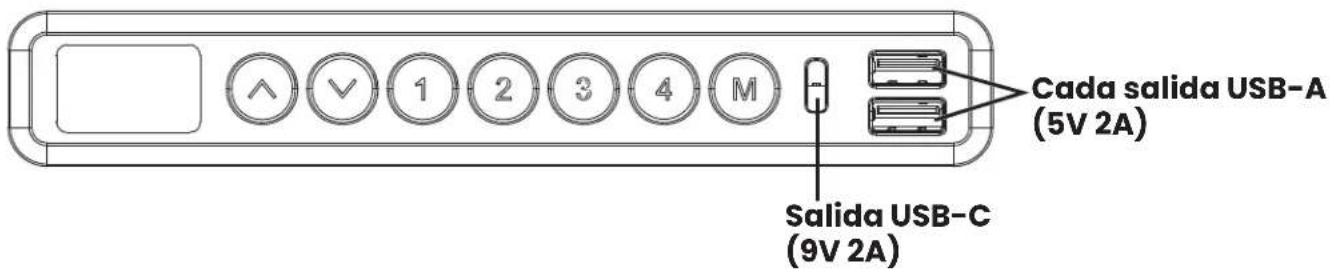

Usando el Controlador

Reiniciar antes del primer uso.

Nota: Asegúrese de que no haya obstáculos al usar el escritorio, que la superficie no esté demasiado cerca de la pared y que todos los cables sean lo suficientemente largos para que el escritorio se mueva hacia arriba y hacia abajo libremente. Cuando la pantalla del controlador está apagada (modo de ahorro de energía), presiona cualquier botón para activarla antes de operar.

Eleva el escritorio (Altura máxima: 46.5"/118cm)
√ Baja el escritorio (Altura mínima: 27.6"/70cm)

- Guardar Configuración de Altura Actual

Cuatro alturas se pueden guardar. Presiona el botón Ⓙ y la pantalla mostrará 'S-'. Presiona el botón ⑪, 8 4, ○, o ○, la altura actual se guardará en ese botón.

- Seleccionar Ajuste de Altura

Presiona el botón ①2/3④ / ○ / ○. El escritorio se moverá a la altura que se estableció previamente para ese botón. Presiona cualquier botón para detener el escritorio.

Ajustes principales
Reiniciar	1. Presione y mantenga presionado el botón √ hasta que el escritorio baje a su nivel más bajo, luego suelte el botón.2. Presione y mantenga presionado el botón √ durante 5 segundos hasta que la pantalla muestre 'RST', luego suelte el botón.3. Presione y mantenga presionado el botón √ nuevamente hasta que la pantalla muestre la altura actual nuevamente. El reinicio está completo.
'RST' se muestra como RST en la pantalla.
Establecer Límite Máximo	1. Presiona el botón M y la pantalla mostrará 'S-'.2. Presiona el botón ∧, la 'S-' parpadeará una vez en la pantalla, luego suelta el botón.3. Presione y mantenga presionado el botón M durante 2 segundos hasta que la pantalla muestre '999'. La altura actual se guardará como el límite máximo.
Establecer Límite Mínimo	1. Presiona el botón M y la pantalla mostrará 'S-'.2. Presiona el botón √, la 'S-' parpadeará una vez en la pantalla, luego suelta el botón.3. Presione y mantenga el botón M durante 2 segundos hasta que la pantalla muestre '00.0'. La altura actual se guardará como el límite mínimo.
Límite Máximo/ Mínimo Claro	1. Presiona el botón M y la pantalla mostrará 'S-'.2. Presione y mantenga presionado el botón M durante 2 segundos hasta que la pantalla muestre '555'. El límite máximo/mínimo será eliminado.
Bloquear/ Desbloquear	Presiona y mantén el botón M durante 8 segundos para activar el bloqueo. La pantalla mostrará 'LOC' y los botones estarán desactivados. Repite para desbloquear.

Otras Configuraciones

Para ajustar la configuración a continuación, siga las instrucciones de reinicio hasta que la pantalla parpadee "RST". A continuación, sigue las instrucciones a continuación para ajustar configuraciones individuales. Después del ajuste, la pantalla mostrará "RST" nuevamente. Para salir, presione y mantenga presionado el botón hasta que el escritorio baje a su nivel más bajo y suba ligeramente. La pantalla mostrará la altura actual.

- Cambiar la sensibilidad de detección de colisiones

Presiona y mantén el botón ⏰ durante 5 segundos para cambiar el nivel de sensibilidad.

10.5: Alta Sensibilidad
10.6: Sensibilidad Media
10.7: Baja Sensibilidad

Nota: La sensibilidad está preestablecida en Normal (Baja Sensibilidad) de fábrica.

Sin embargo, la sensibilidad puede ajustarse si es necesario.

- Cambiar Unidades de Altura de la Pantalla

Presione y mantenga el botón ② durante 5 segundos para cambiar las unidades de altura de la pantalla. La unidad predeterminada es imperial.

10.3: Métrico (cm)

- Cambiar la Altura Mínima Mostrada

Presione y mantenga presionado el botón Ⓜ durante 5 segundos. La altura mínima actual parpadeará en la pantalla. Presione el botón ⏰ o √ para ajustar la altura mínima, luego suelte el botón. Después de 5 segundos, la pantalla mostrará 'RST' nuevamente.

Códigos de Error de Modo de Protección

E01	Protección contra Sobrecorriente: Corriente de entrada demasiado alta. Si se está utilizando el adaptador de CA correcto, realice un reinicio antes de continuar usándolo.
E07	Advertencia de Mal Funcionamiento del Sensor: No se puede detectar el sensor de seguridad del motor. Apagar, verificar las conexiones del cable del motor y del cable de alimentación, encender nuevamente y luego reiniciar.
E12	Protección contra subtensión: Voltaje de entrada demasiado bajo. Si se está utilizando el adaptador de CA correcto, realice un reinicio antes de continuar usándolo.
H01	Protección contra sobrecalentamiento: Cuando el motor se sobrecalienta o ha estado funcionando continuamente durante demasiado tiempo (total de 2.5 minutos en 20 minutos), dejará de operar para evitar daños por sobrecalentamiento. Espere al menos 18 minutos o hasta que el motor se enfríe antes de realizar cualquier ajuste de altura adicional.

Por favor, intenta reiniciar el controlador si tienes algún problema, incluido lo siguiente:

• Funcionamiento anormal.
• La pantalla del controlador muestra un mensaje de error.

ERGOAV™
