| Tipo de producto | Escritorio eléctrico de pie-sentado |
| Marca | ErgoAV |
| Modelo | ERDS5-01 |
| Rango de ajuste de altura | 70 - 118 cm (27.6 - 46.5 pulgadas) |
| Capacidad de carga máxima | 70 kg (154 lb) |
| Velocidad máxima de desplazamiento | 18 mm/s |
| Alimentación | 100 - 240 V CA, 50/60 Hz |
| Puertos de carga USB | 1 x USB-A (5 V, 2 A) y 1 x USB-C (9 V, 2 A) |
| Memorias de altura | 4 preajustes (1, 2, 3, 4) |
| Función de detección de colisiones | Sí, con 3 niveles de sensibilidad ajustables |
| Bloqueo infantil | Sí, bloqueo/desbloqueo del panel de control |
| Componentes entregados | 2 paquetes: bastidor + tablero y armarios |
| Herramientas necesarias para el montaje | Taladro eléctrico, destornillador Phillips (no incluidos) |
| Mantenimiento y limpieza | Limpiar con un paño suave y húmedo. No usar productos abrasivos. |
| Protecciones integradas | Sobrecorriente, subtensión, sobrecalentamiento, mal funcionamiento del sensor |
| Servicio al cliente | (877) 419-7832, lun-vie 8:00-20:00 (CST), support@ergoav.com |
| Reparabilidad | Piezas de repuesto disponibles bajo pedido al fabricante |
Preguntas frecuentes - ERDS5-01 ErgoAV
Preguntas de los usuarios sobre ERDS5-01 ErgoAV
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Escritorio en formato PDF gratis! Encuentra tus instrucciones ERDS5-01 - ErgoAV y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ERDS5-01 de la marca ErgoAV.
MANUAL DE USUARIO ERDS5-01 ErgoAV
El producto se empaqueta en dos paquetes separados. Por favor, cerciórese de que ambos paquetes sean recibidos antes del conjunto.

Caja para ERDT5-01
Escritorio + Bandeja + Patas

Entrada de energía 100V-240V

Velocidad máxima 18mm/s

Capacidad de carga 154 libras / 70 kg
Herramientas necesarias (No incluído)

Taladro eléctrico


Destornillador phillips
Paso 1 Piezas suministradas y artículos de ferretería
B x 10

Perno M6 x 10mm
C x1

Llave allen 5/32" (4mm)
1 x 1

Llave
K1 x 2

Tornillo prisionero
K2 x 1

Acoplador de barra
01 x 1

Barra de transmisión
05 x 1

Barra de transmisión
06 x 2

Placa lateral
07 x 1

Motor

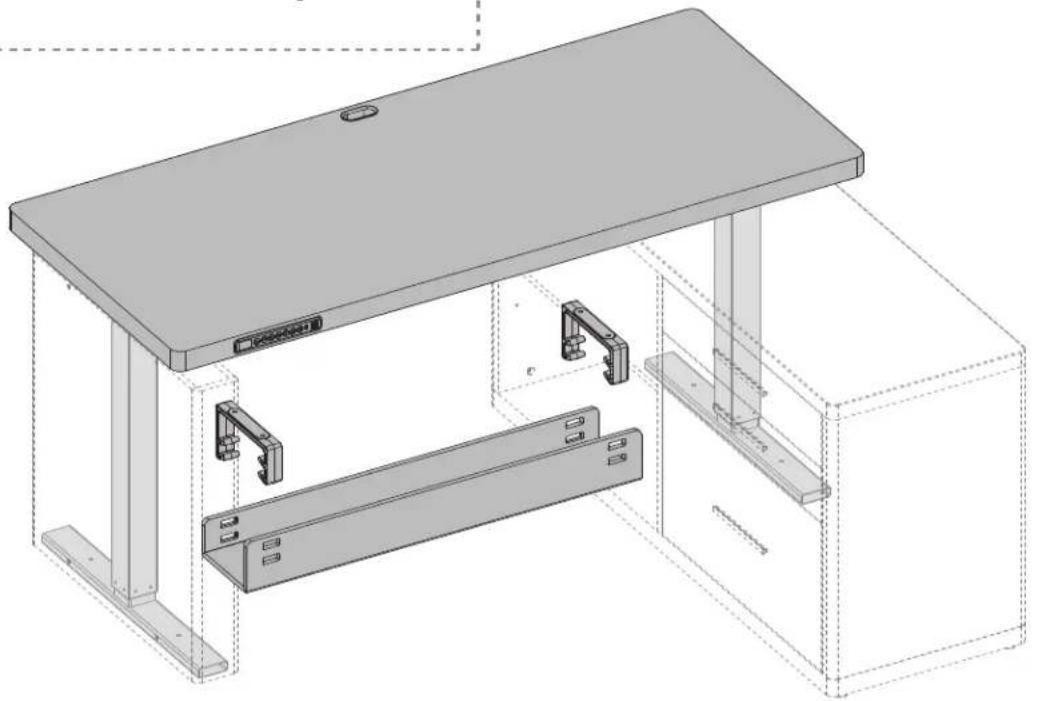

Paso 2
Piezas suministradas y artículos de ferretería










Perno M6 x 30mm
Llave allen 5/32" (4mm)
Perno M6 x 14mm
Soporte de bandeja
Bandeja de gestión de cables






Piezas suministradas y artículos de ferretería
Cable de aliemntación
Paso 4 Piezas suministradas y artículos de ferretería
L x 6

Almohadilla para los pies
M x 18

Pasador de madera
N1 x 16

Cerrojo de leva
N2 x 16

Cerradura de leva
15 x 1

Paso 5 Piezas suministradas y artículos de ferretería
○ x 4

Tornillo ST5 x 14mm
P x 6

Tornillo ST4 x 20mm
Q x2

Tornillo ST4 x 10mm
R x1

Soporte de hierro
S x 4

Soporte de estante
21 x 1

Piezas suministradas y artículos de ferretería

x15

Cerrojo de leva

x 15

Cerradura de leva

x4

Tornillo ST4 x 10mm

x 18

Tornillo ST4 x 35mm

x6

Perno M4 x 18mm

x 4

Perno M6 x 8mm

x2

Frontal de cajón pequeño

x2

Panel lateral izquierdo del cajón

x2

Panel lateral del cajón derecha

x2

Panel trasero para cajón pequeño

x 3

Fondo del cajón

x 3

Carril inferior del fondo del cajón

x 3

Manija del cajón

x1

Frontal de cajón grande

x1

Panel lateral izquierdo del cajón

x1

Panel lateral del cajón derecha

x1

Panel trasero de cajón grande

x2

Soporte de hierro

x2

Varilla redonda

x2

Hoja de Hierro
No todo el hardware incluido en este paquete será utilizado.
Contáctenos
Si recibe piezas dañadas, defectuosas o con piezas faltantes, póngase en contacto con nosotros.

(877) 419-7832 Mon-Fri 8am - 8pm (CST)

support@ergoav.com

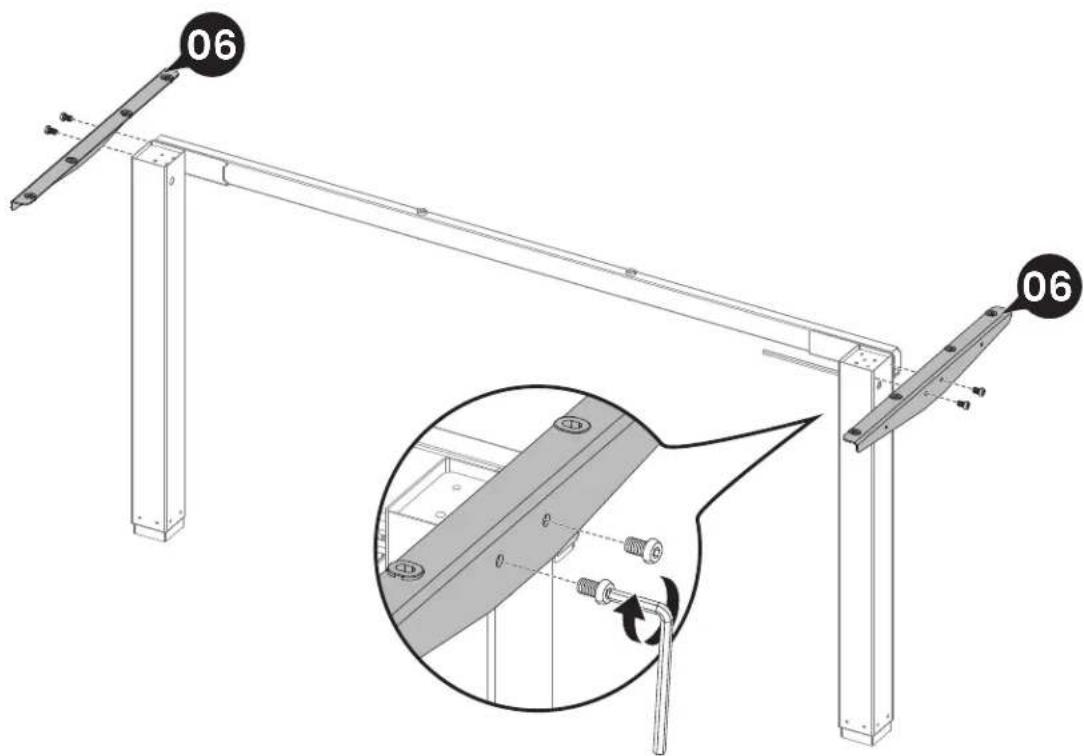

Paso 1

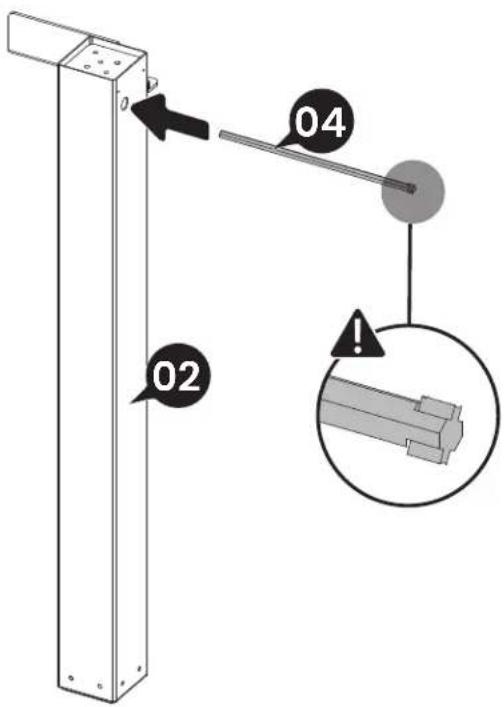

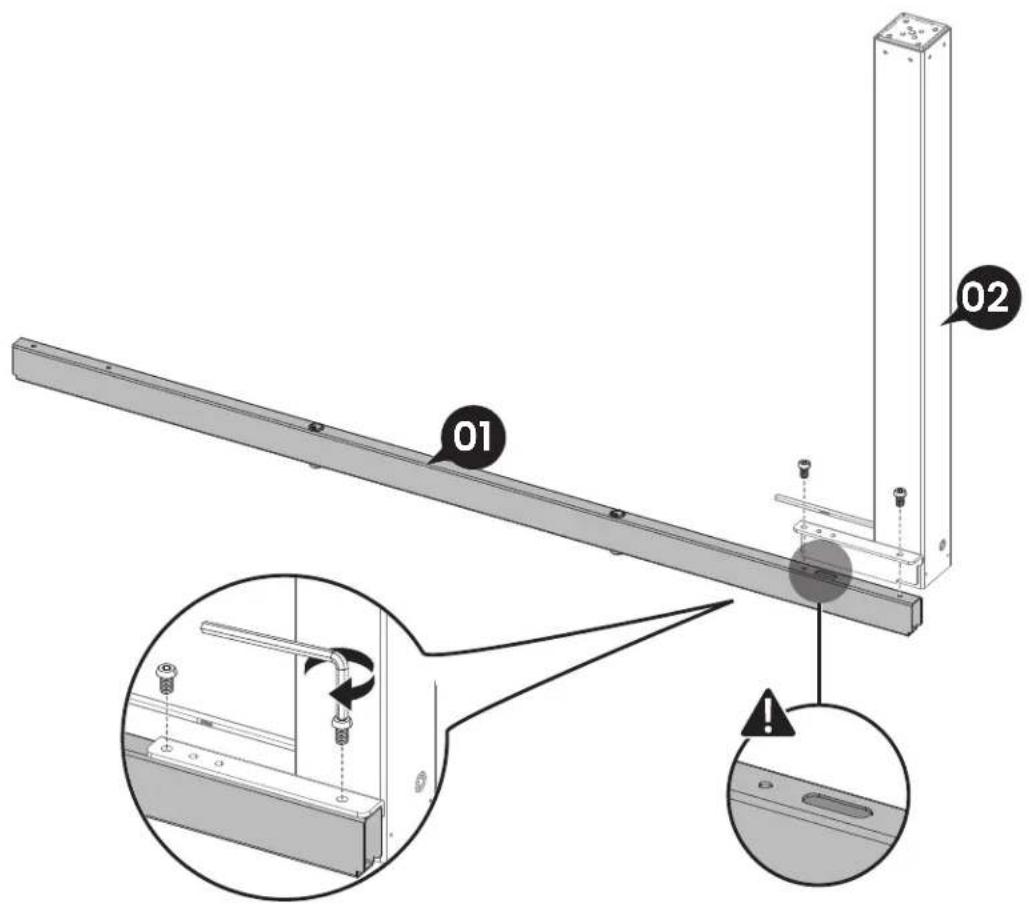

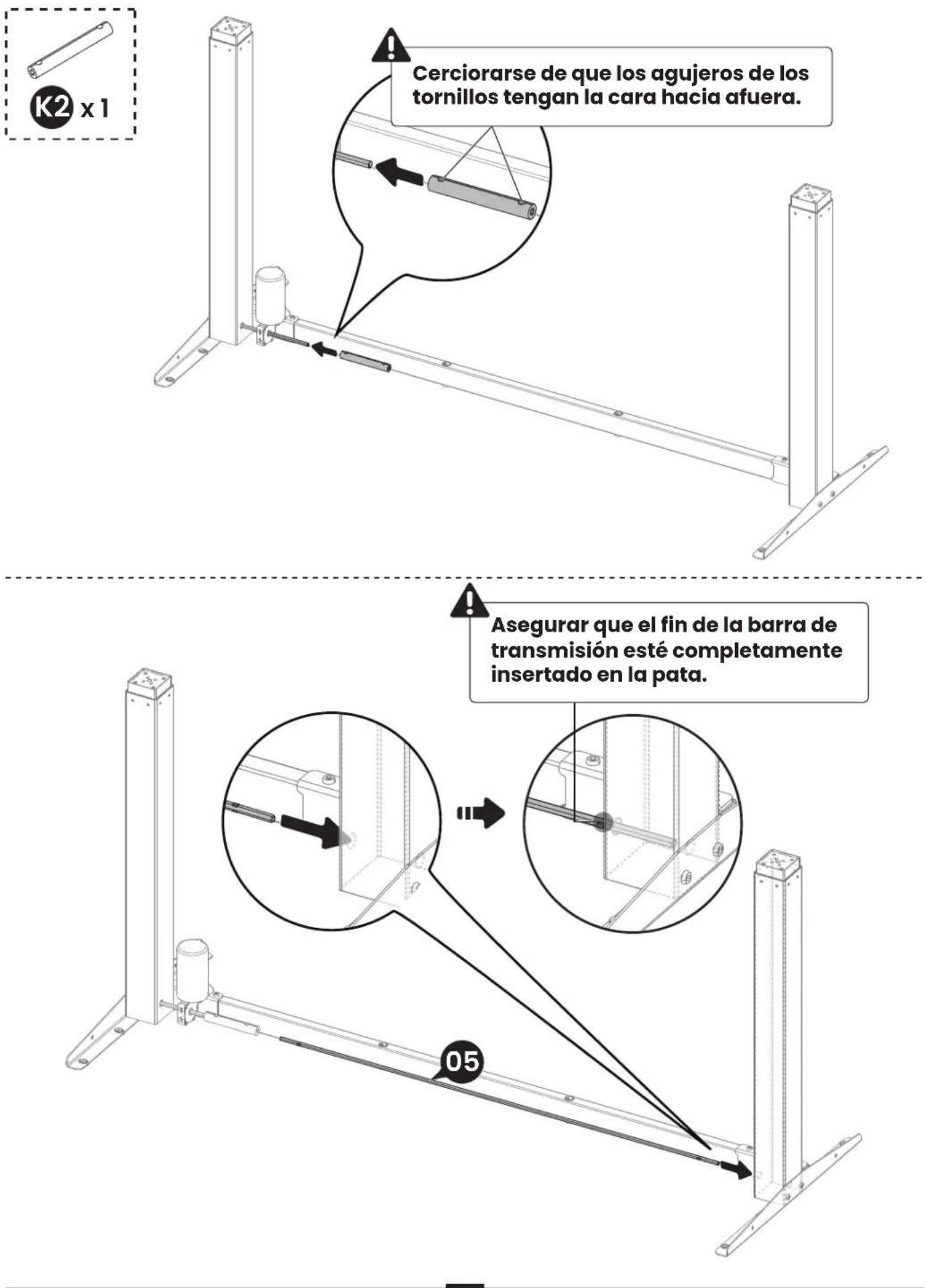

Ensamblando el Marco
M6 x 10mm

x2

5/32" (4mm)

x1
M6 x 10mm


5/32" (4 mm)


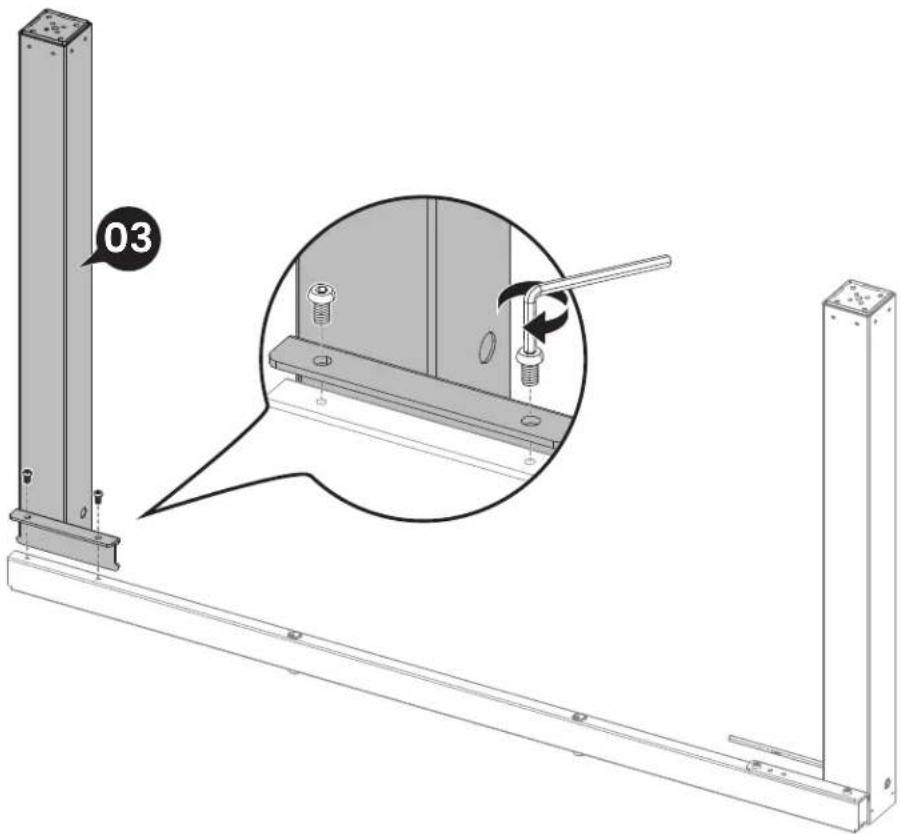

03
M6 x 10mm


5/32" (4 mm)


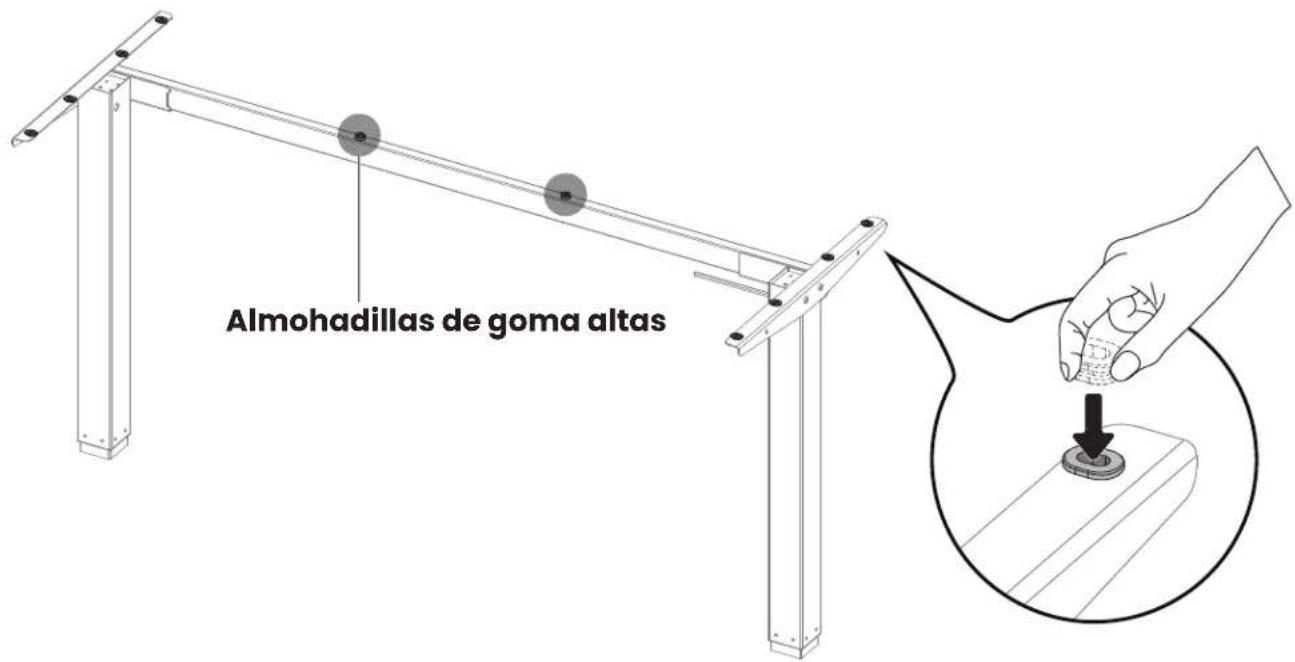

06 06Asegurar que las almohadillas de goma estén adjuntadas al marco Si alguna se ha caído adjuntarla de nuevo o hacer uso de las almohadillas de goma de repuesto


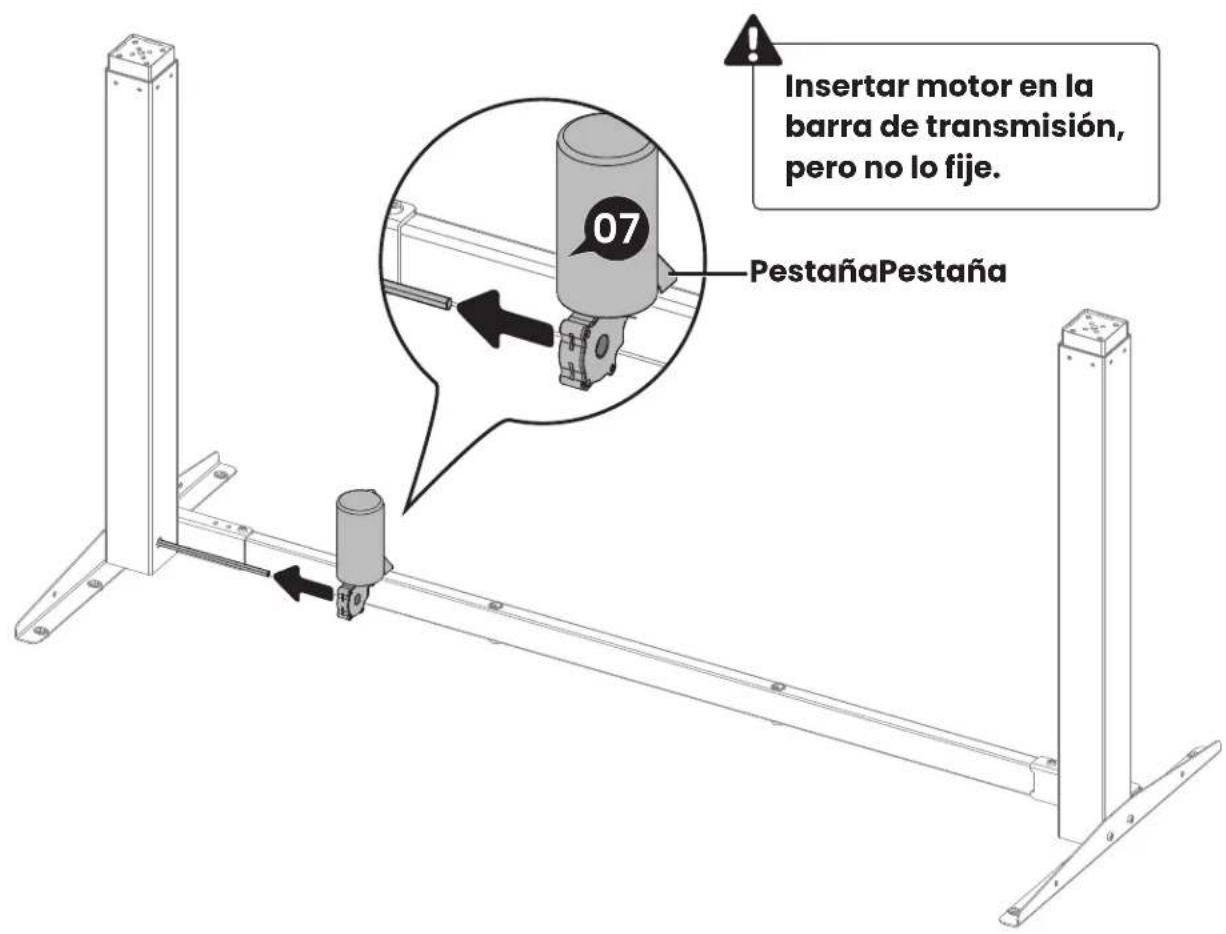

Insertar motor en la barra de transmisión, pero no lo fije. 07 PestañaPestaña

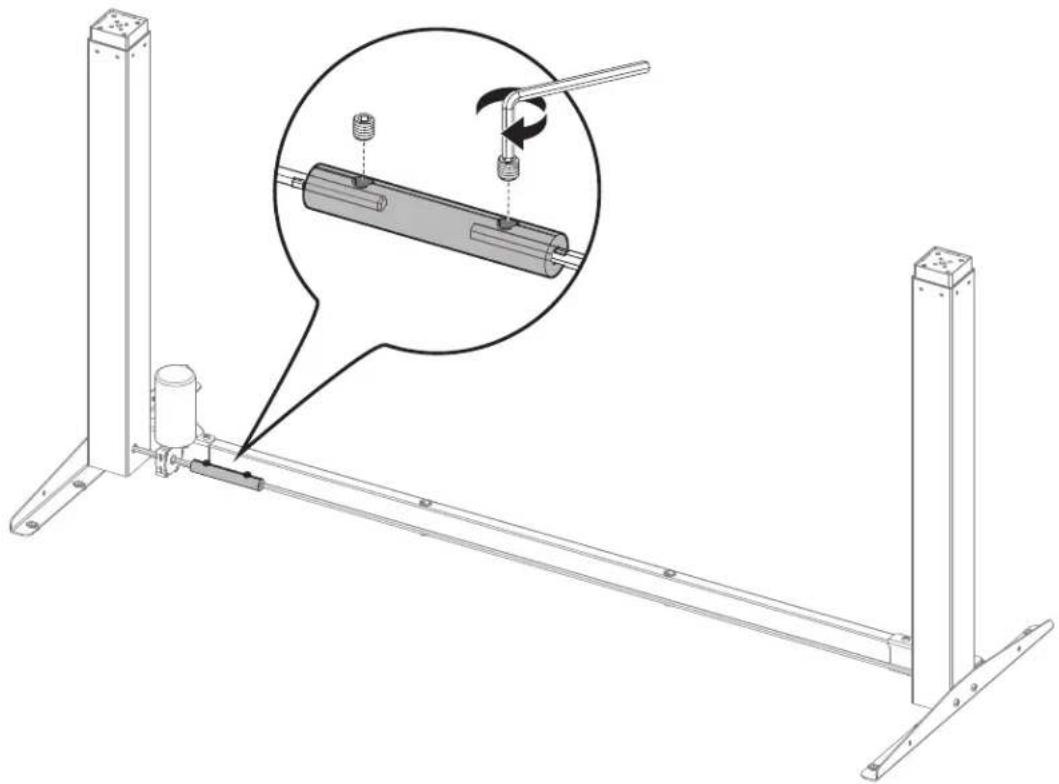

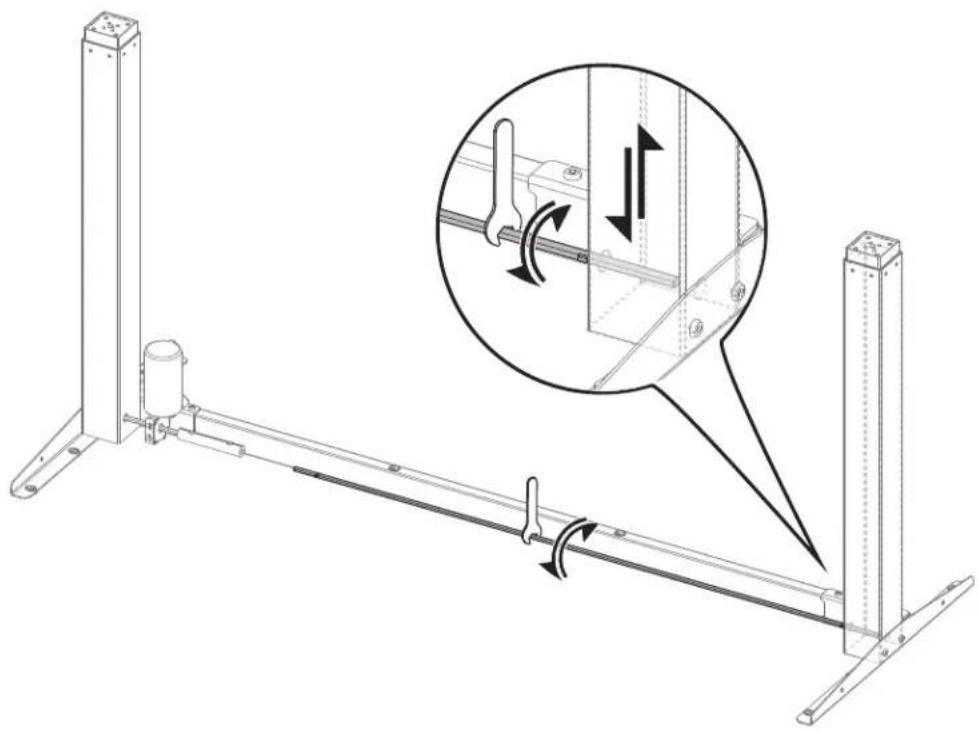

Ajustar patas desiguales de mesa si es necesario
Medida la altura de cada pata para ver si están al mismo nivel. Si no, gira la varilla para aumentar o bajar la pata hasta que esté al nivel de la pata de máquina eléctrica.

1x1

Si la barra de transmisión no se ajusta suavemente, uso la llave para ajustar con precisión la posición.

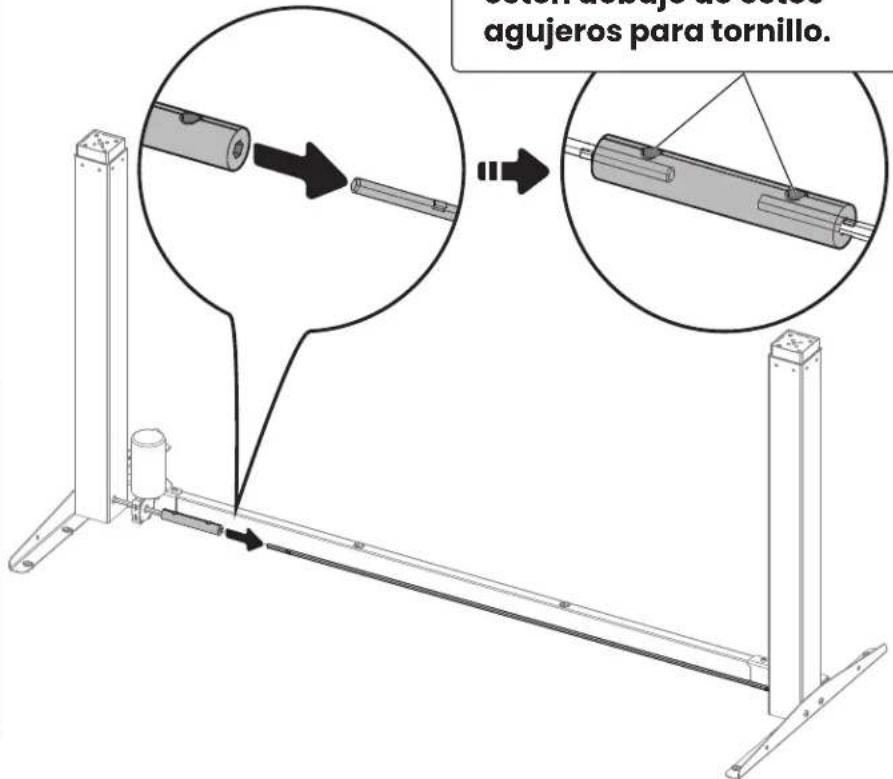

Asegurar que las varillas estén debajo de estos agujeros para tornillo.


5/32" (4mm)

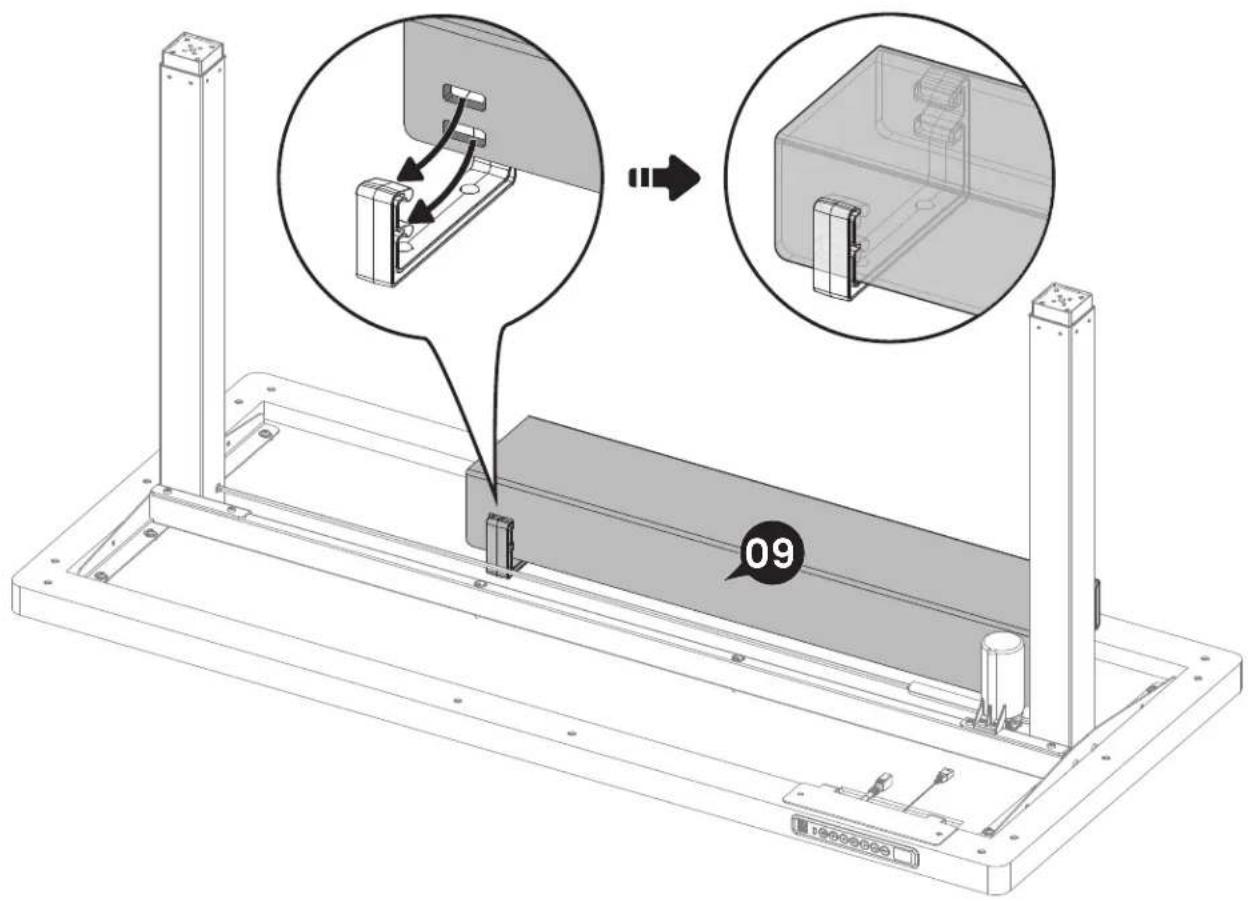

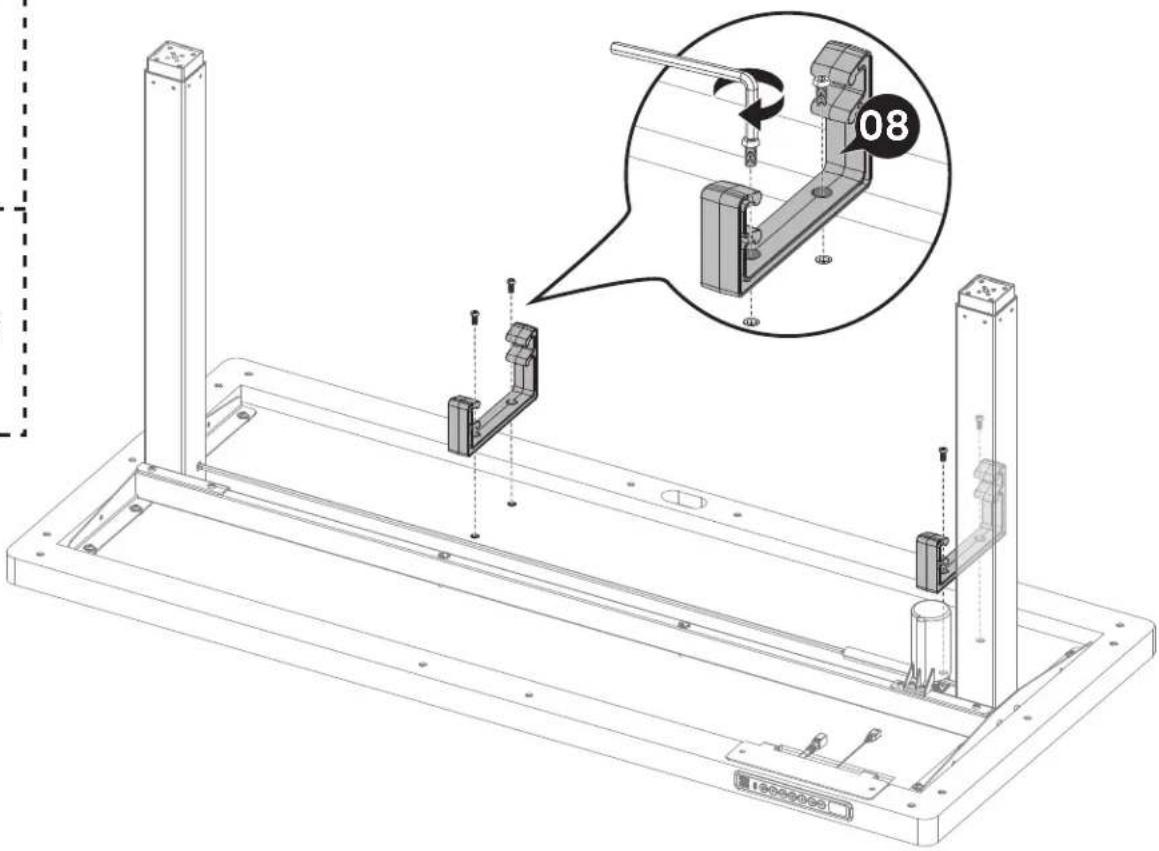

Paso 2 Adjuntar el Escritorio y Otras Piezas

Los puntos a continuación indican las ubicaciones de los agujeros perforados previamente.


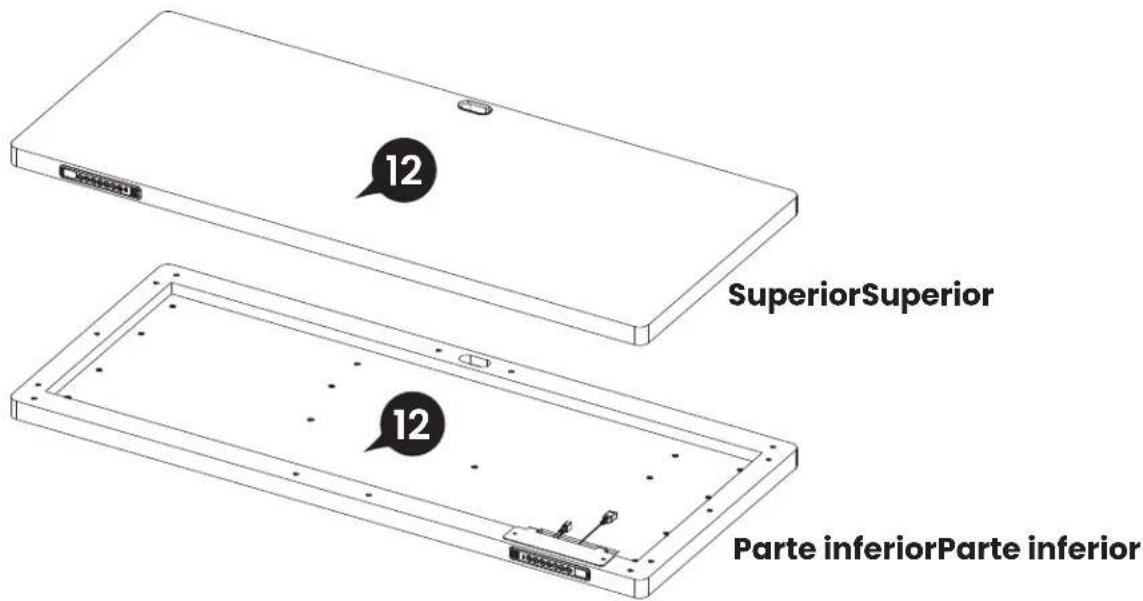

12 SuperiorSuperior 12 Parte inferiorParte inferior
M6 x 14mm

x10

5/32" (4mm)

x1


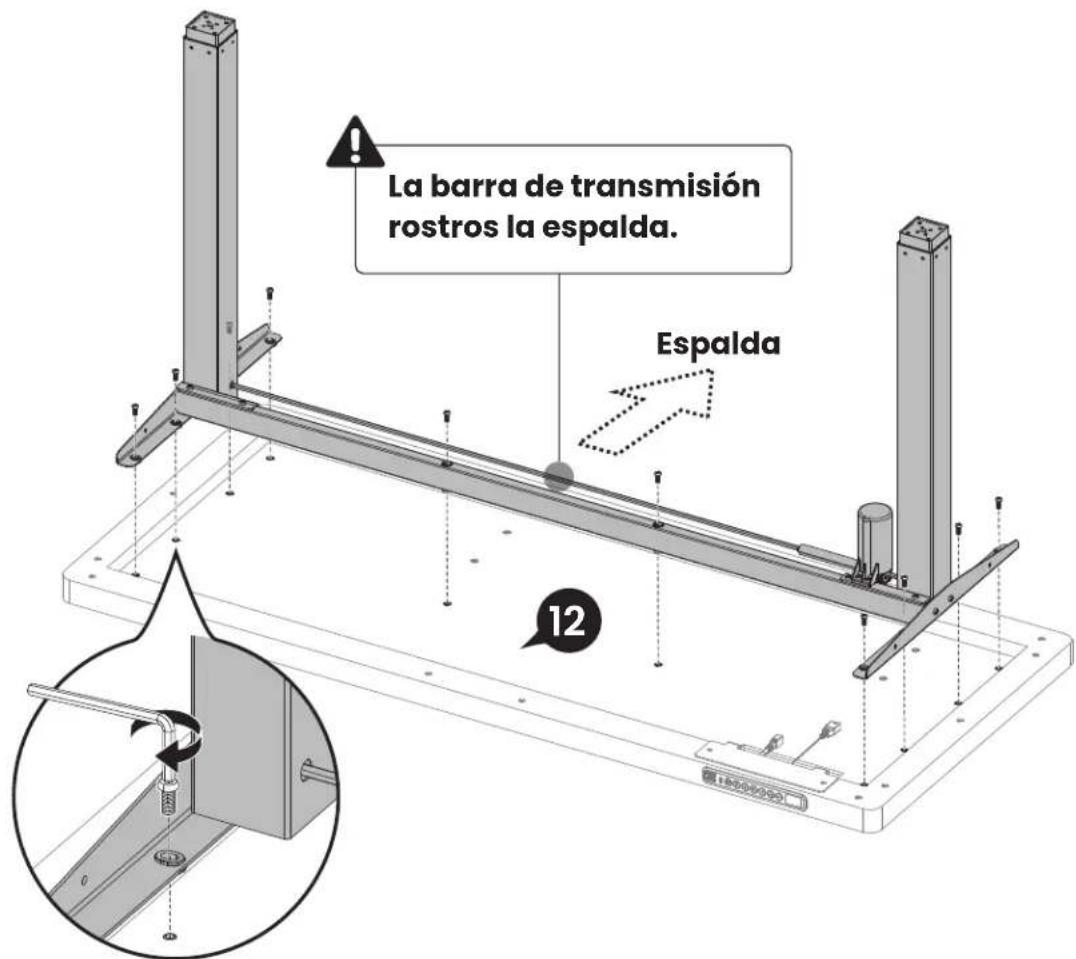

La barra de transmisión rostros la espalda. Espalda 12
M6 x 14mm

x 4

5/32" (4mm)

x1
Las barras de hierro en el lado tienen la cara hacia afuera.


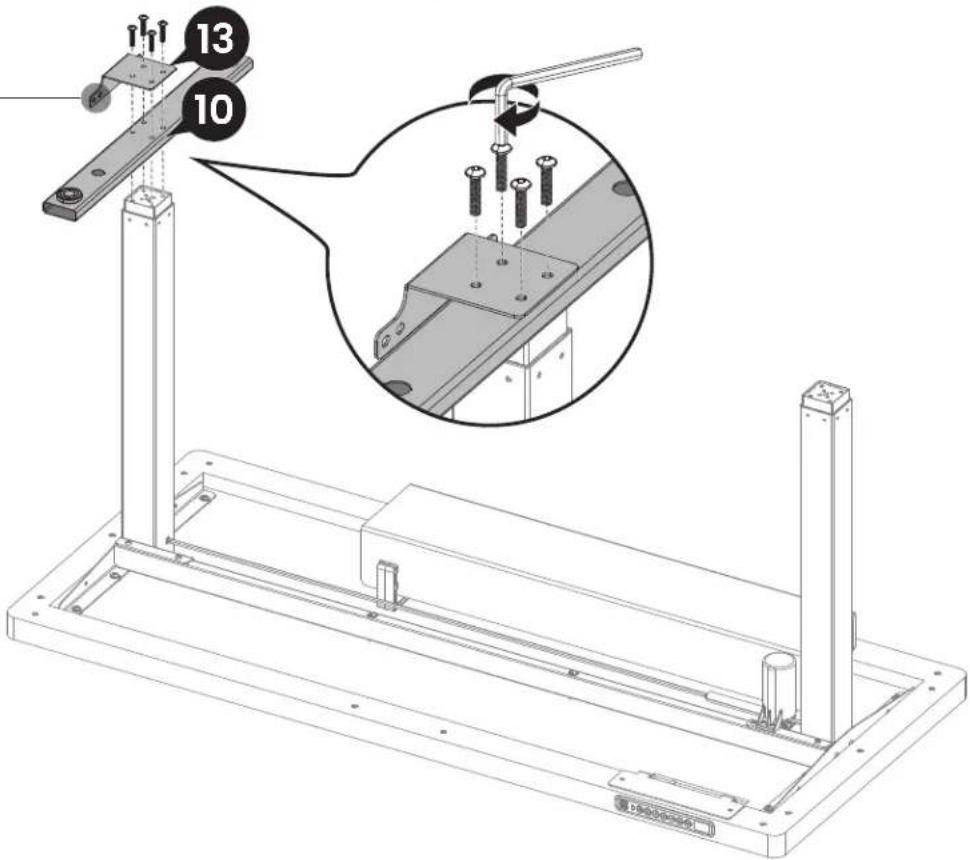

M6 x 14mm


5/32" (4mm)


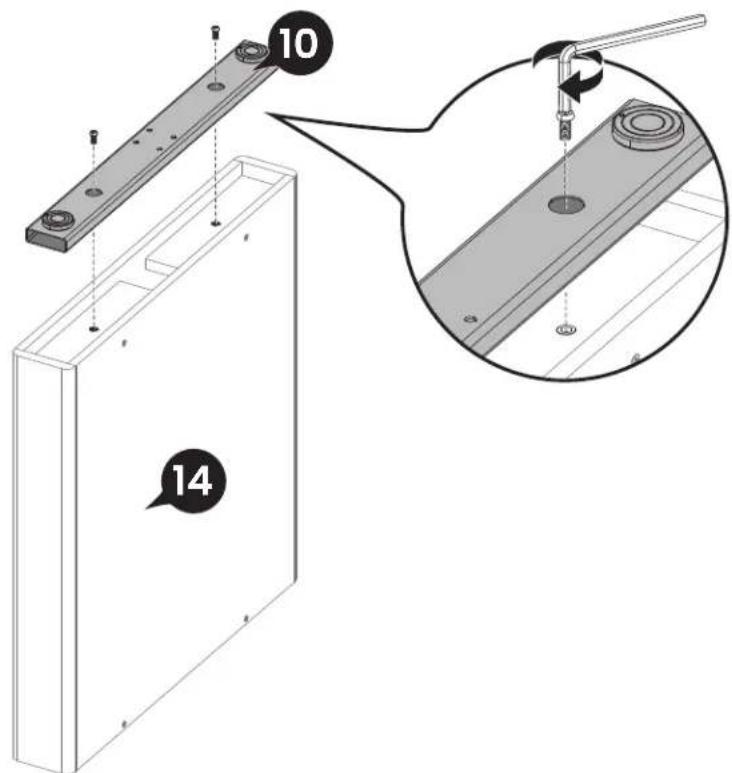

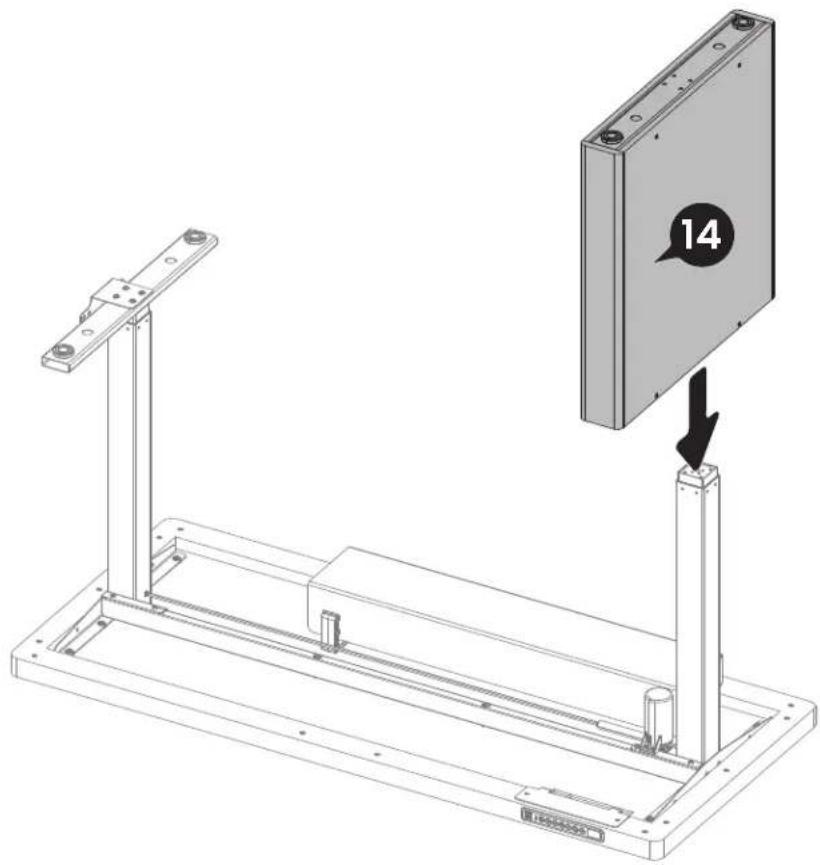

10 14
Paso 3 Conectar los Cables

Un ejemplo de una disposición de clips para cables se indica a continuación. Sin embargo, los clips para cables pueden ser organizados de acuerdo a tus necesidades.

Al voltear la mesa, cerciorarse de que el controlador no golpee el suelo, lo que podría causar daño.

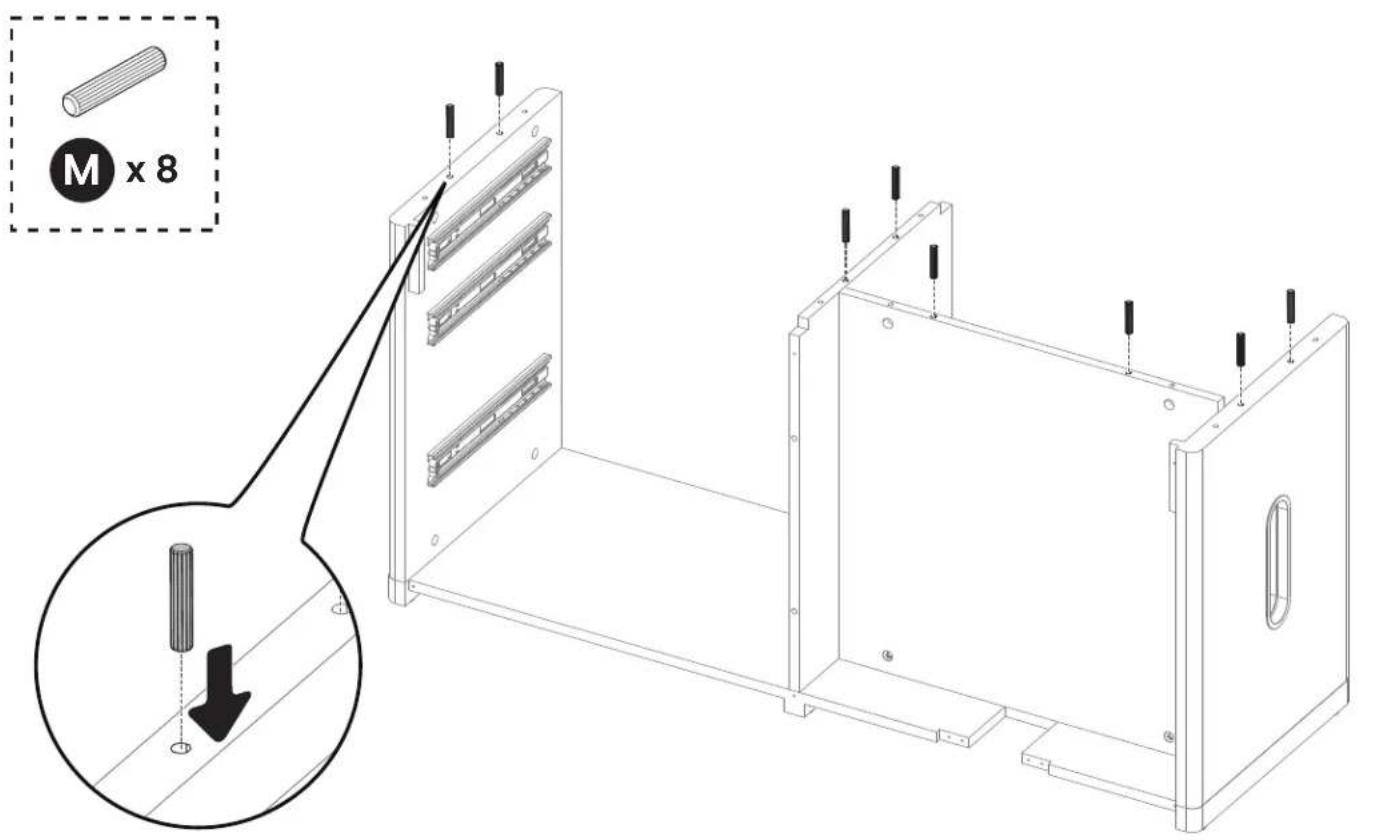

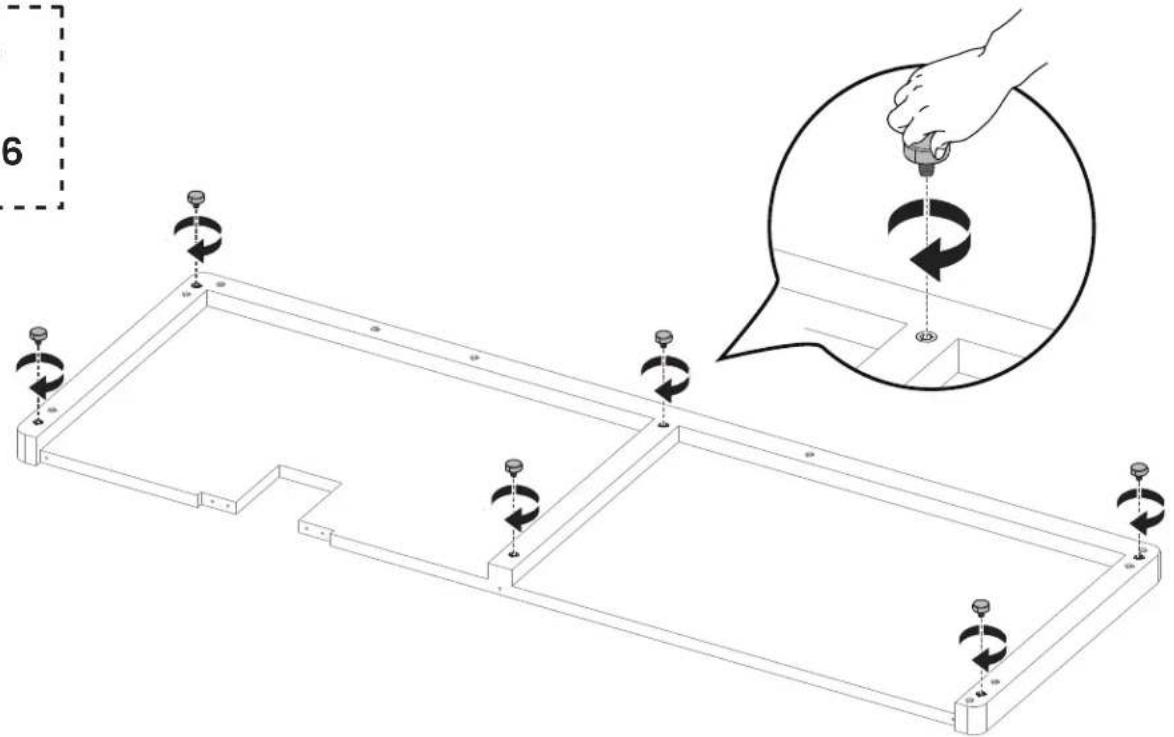

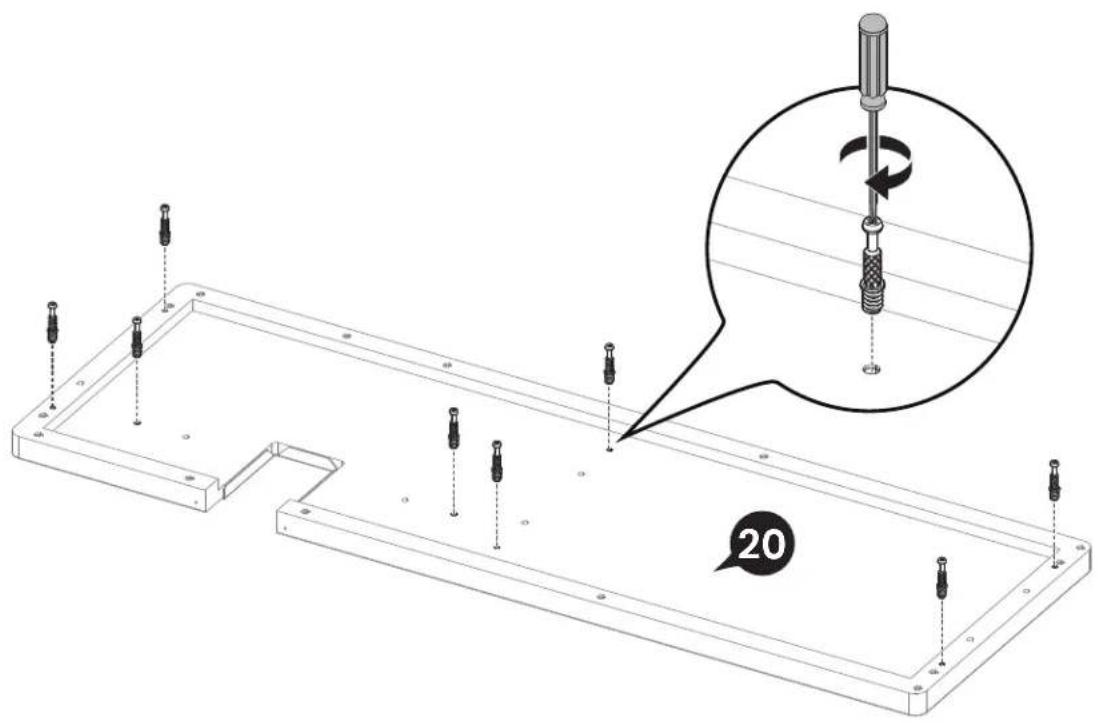

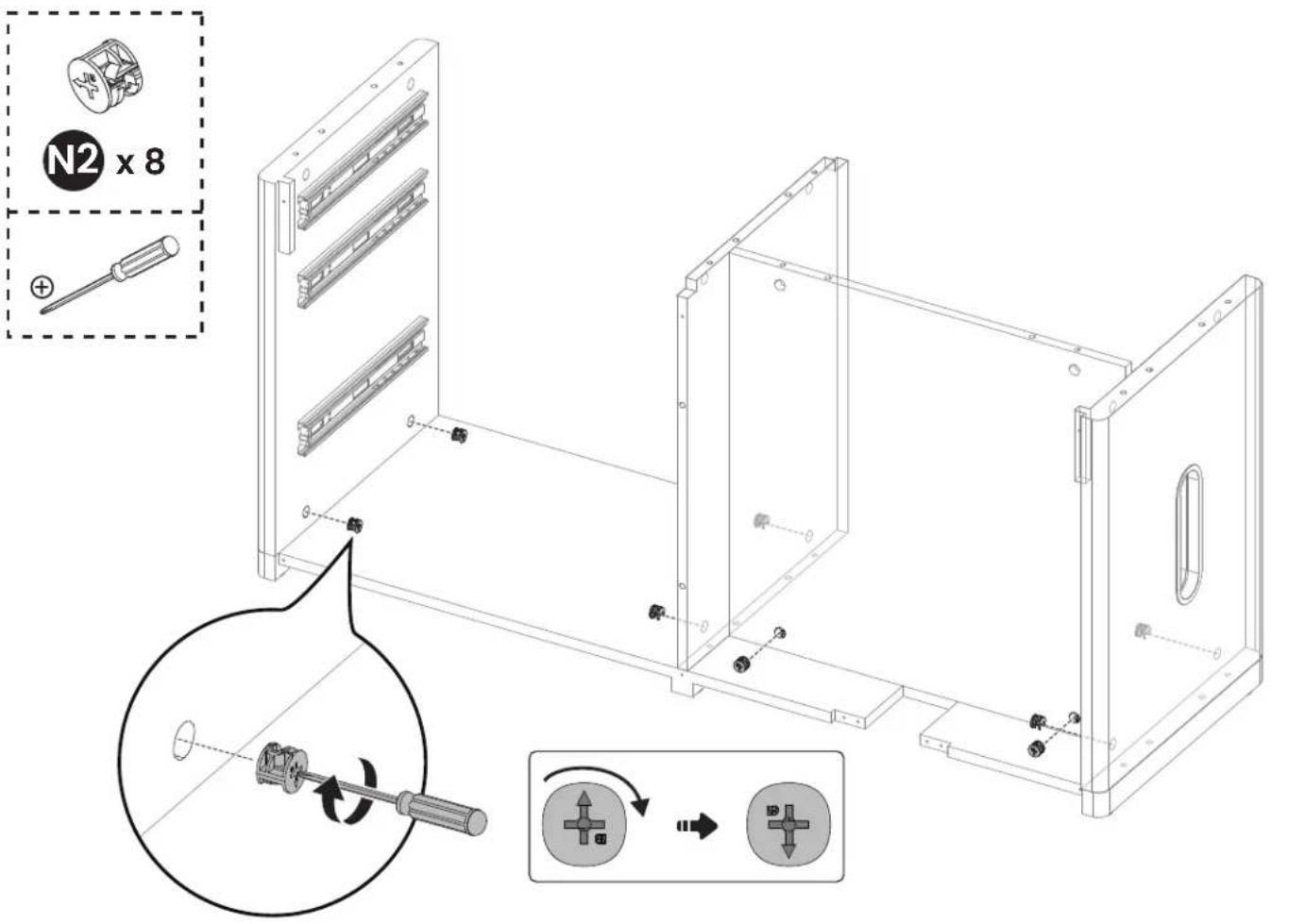

Paso 4 Montando el Gabinete

Nota la diferencia entre la parte superior y la parte inferior.


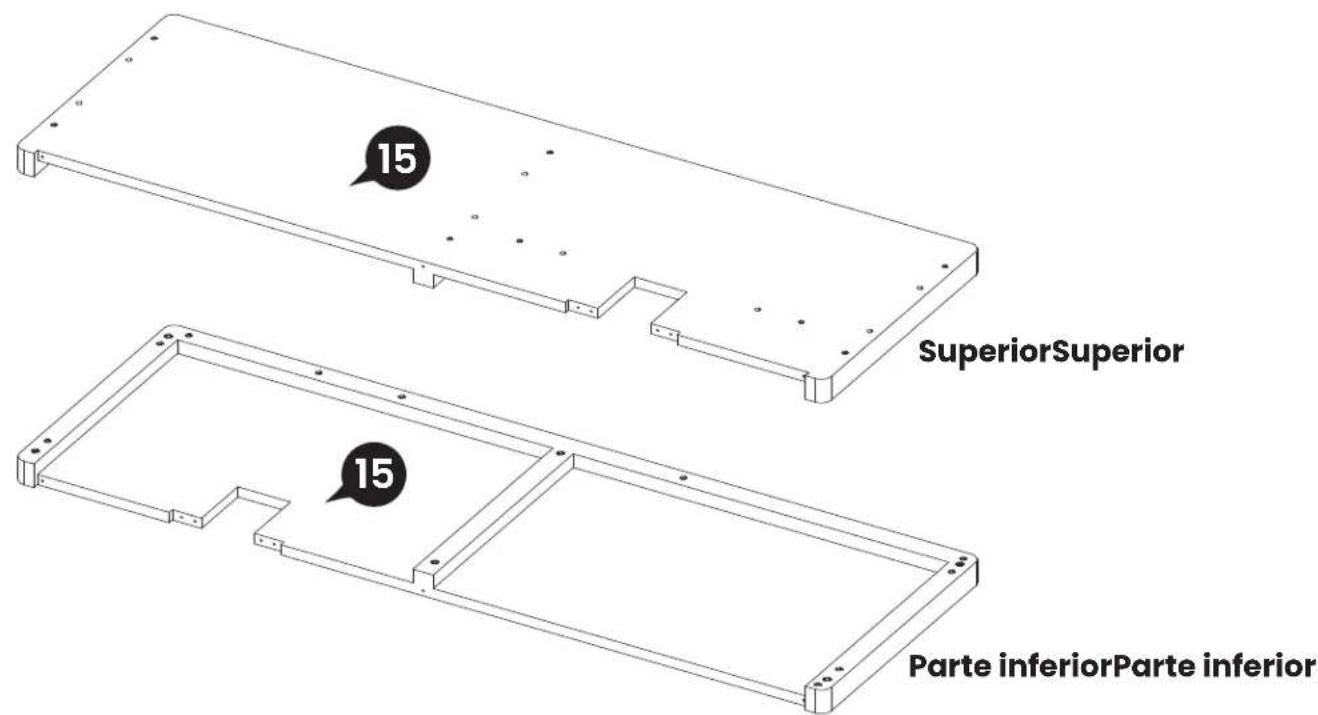

15 SuperiorSuperior 15 Parte inferiorParte inferior


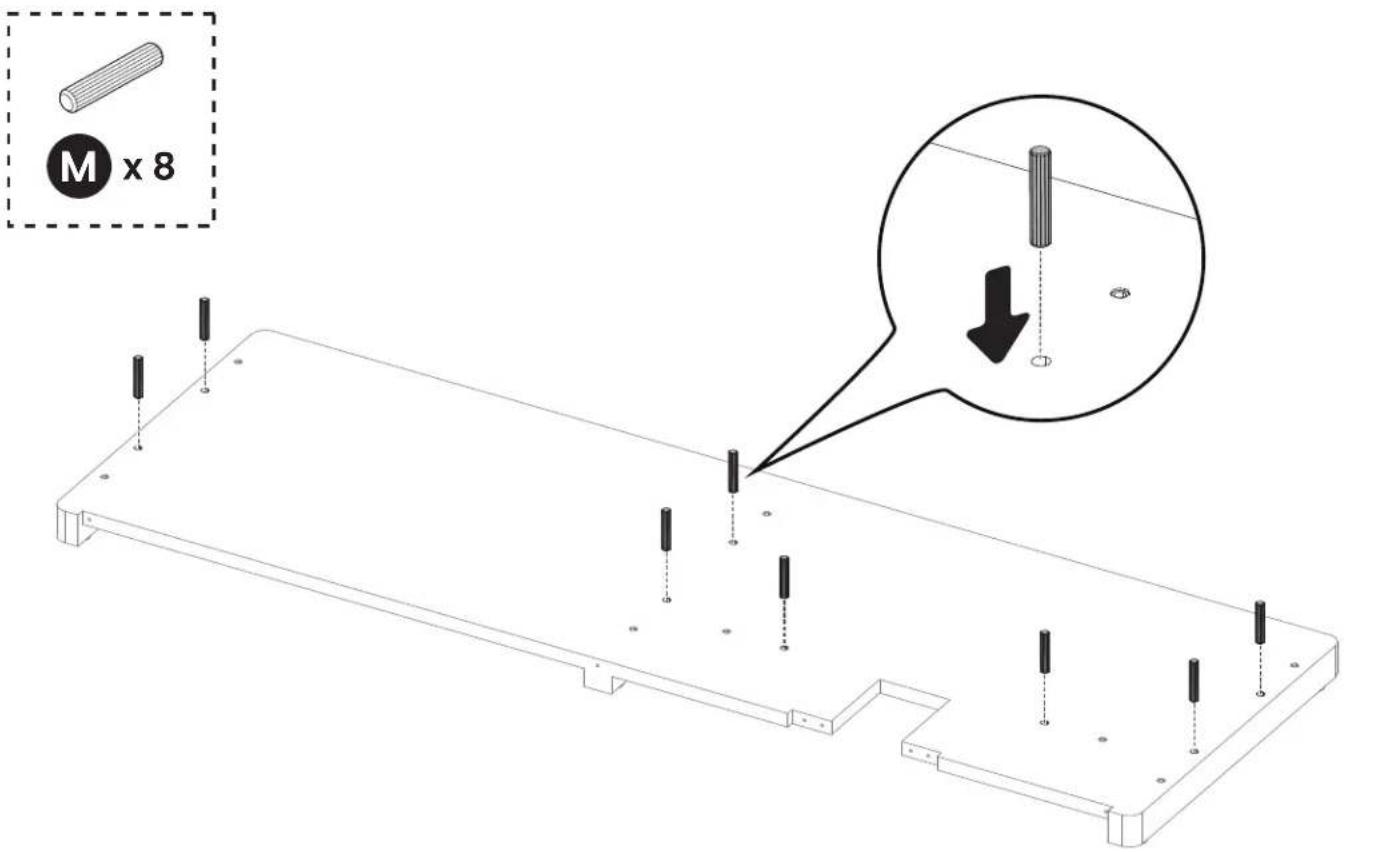

M x 8


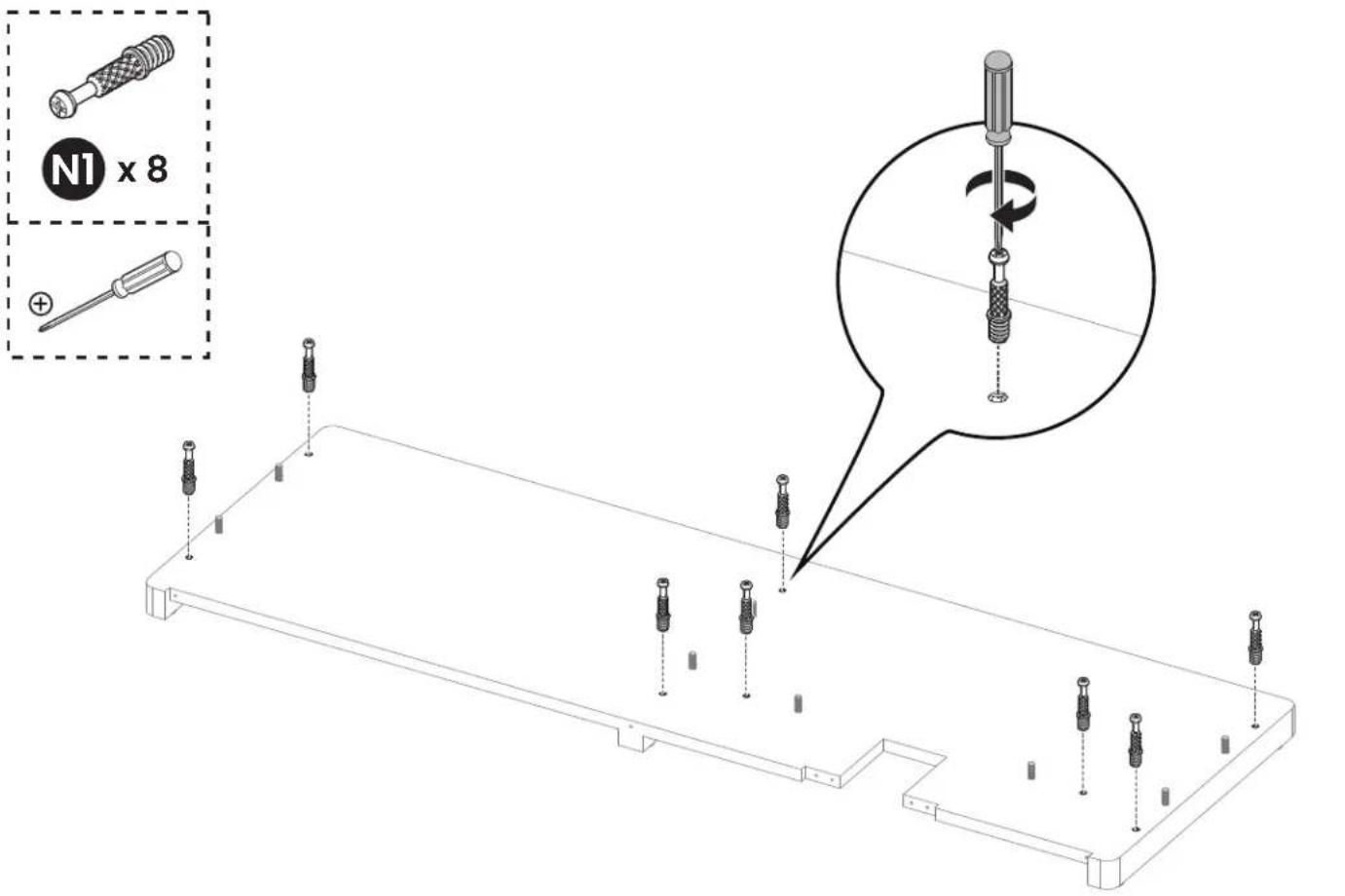

N1 x 8 +


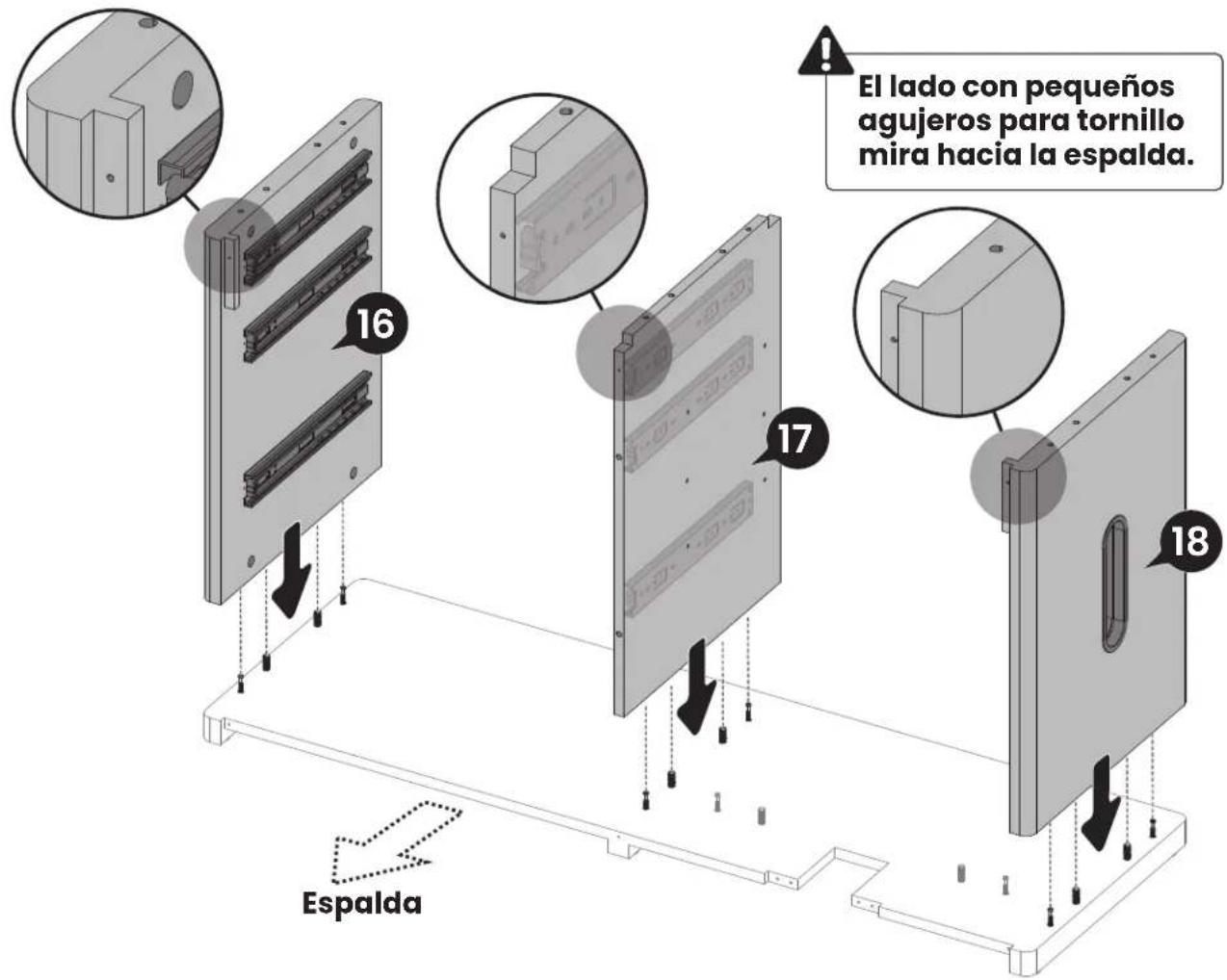

El lado con pequeños agujeros para tornillo mira hacia la espalda. 16 17 18 Espalda


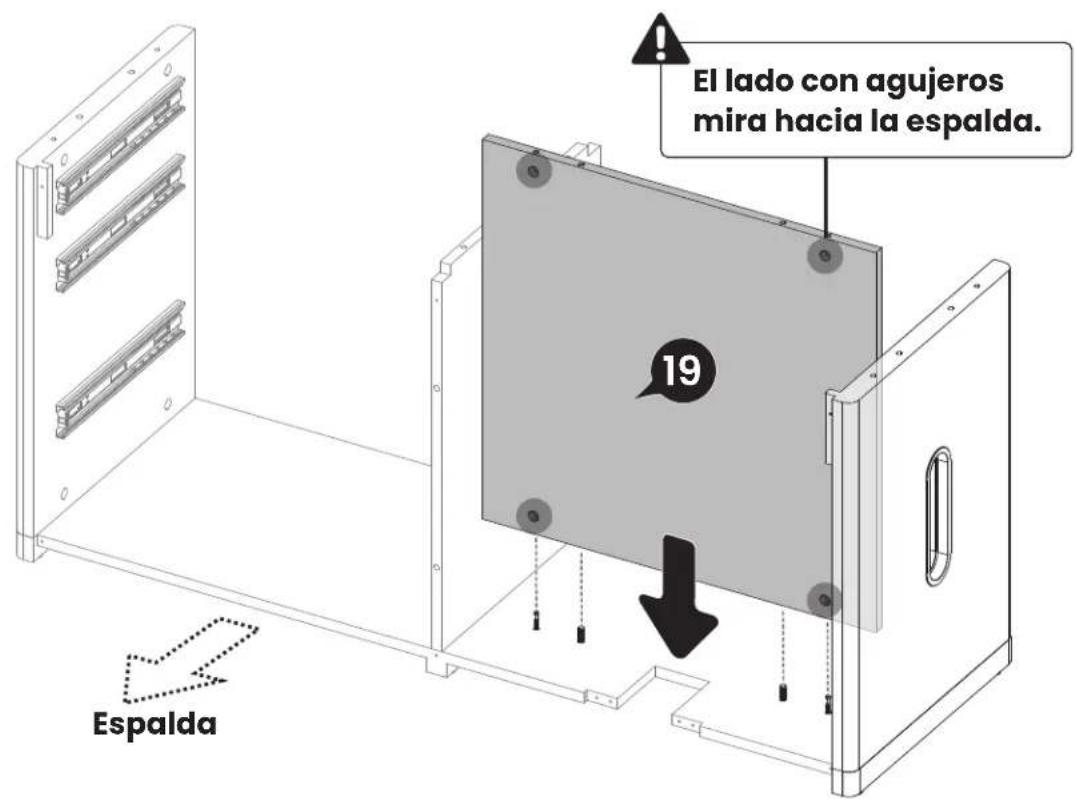

El lado con agujeros mira hacia la espalda. 19 Espalda


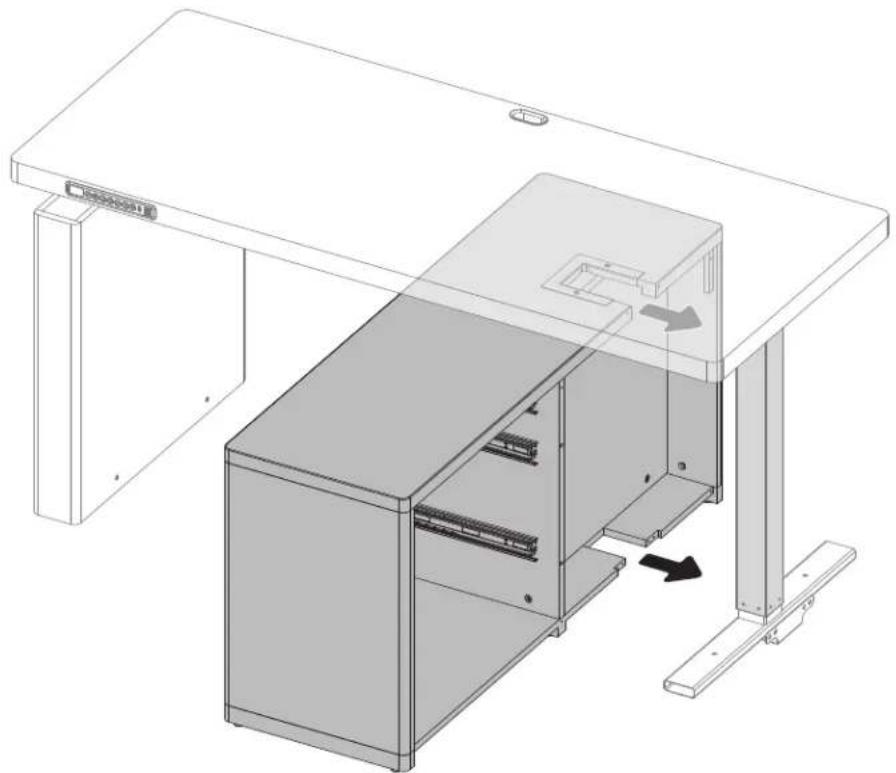

Adjuntar el Marco al Gabinete
Paso 5

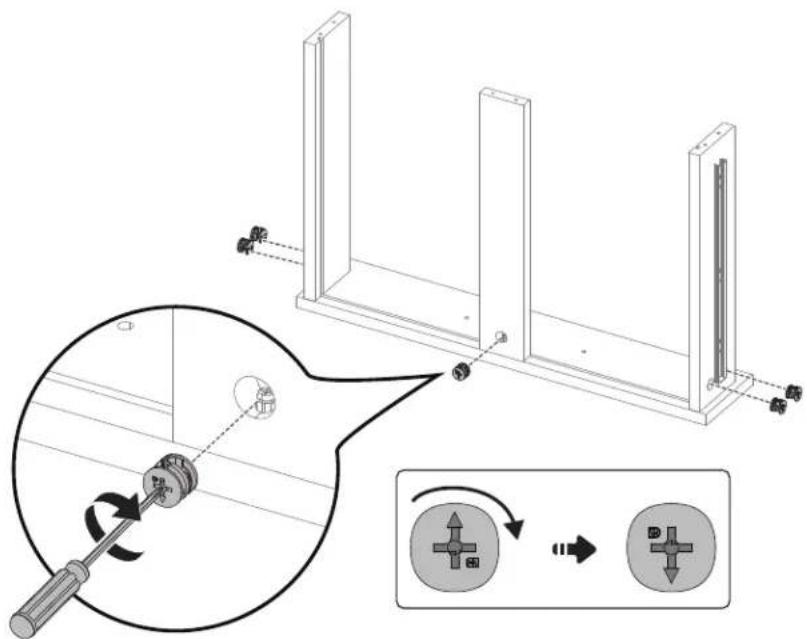

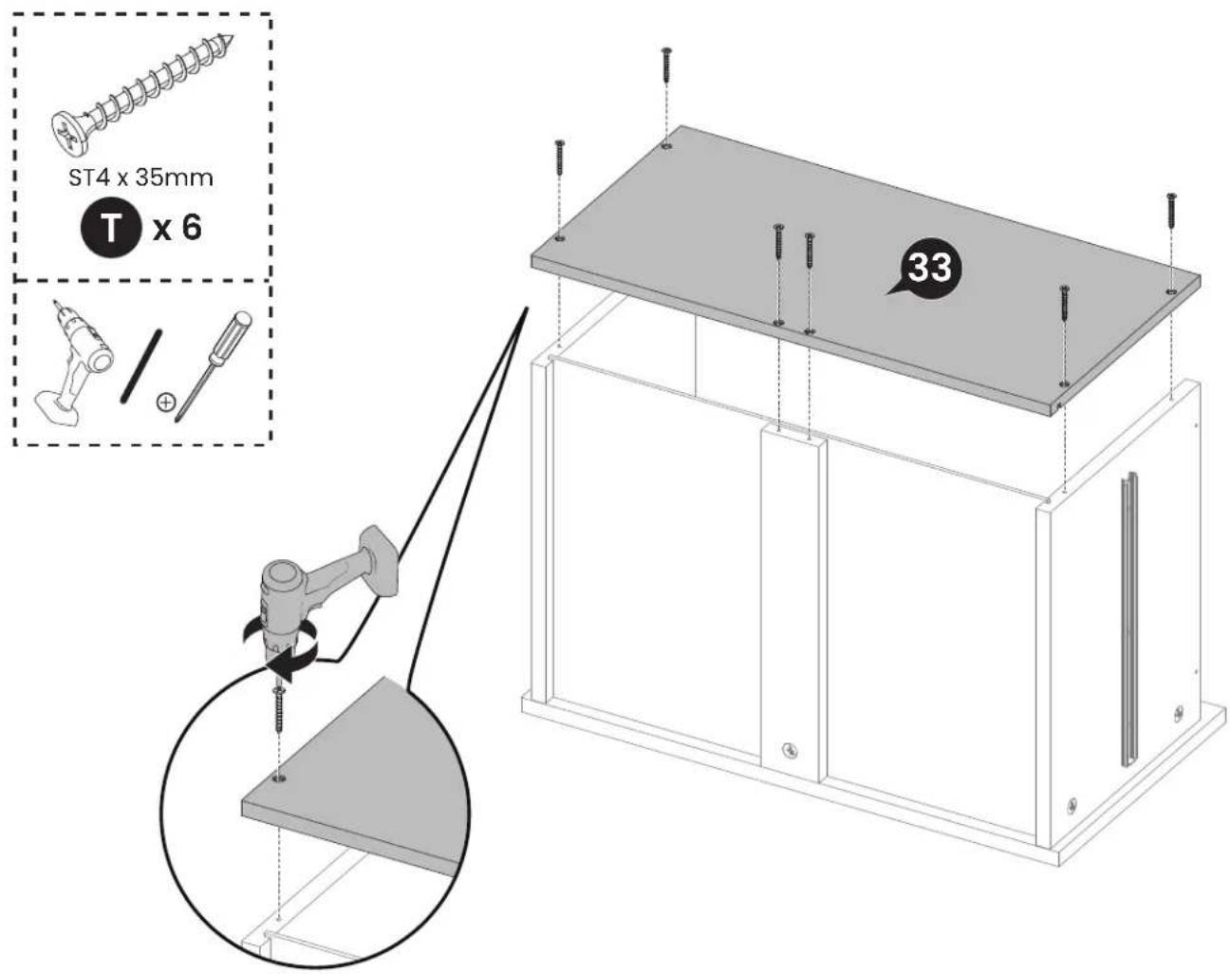

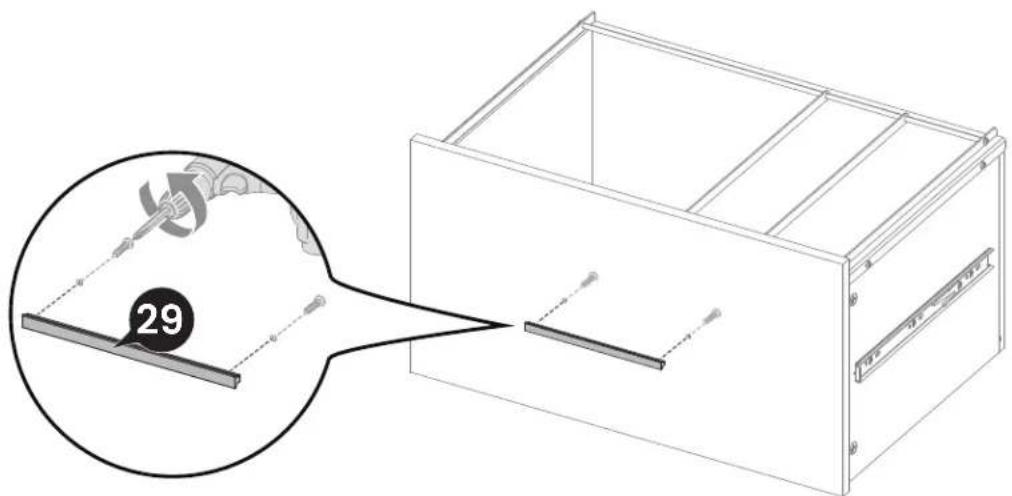

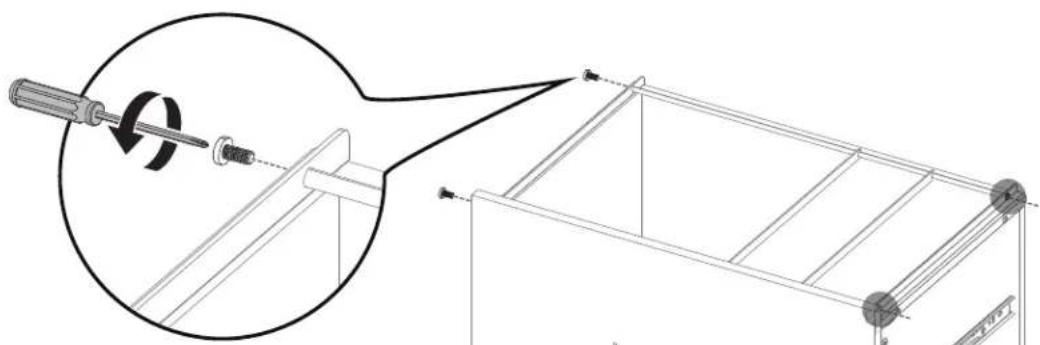

Paso 6 Adjuntar los Cajones

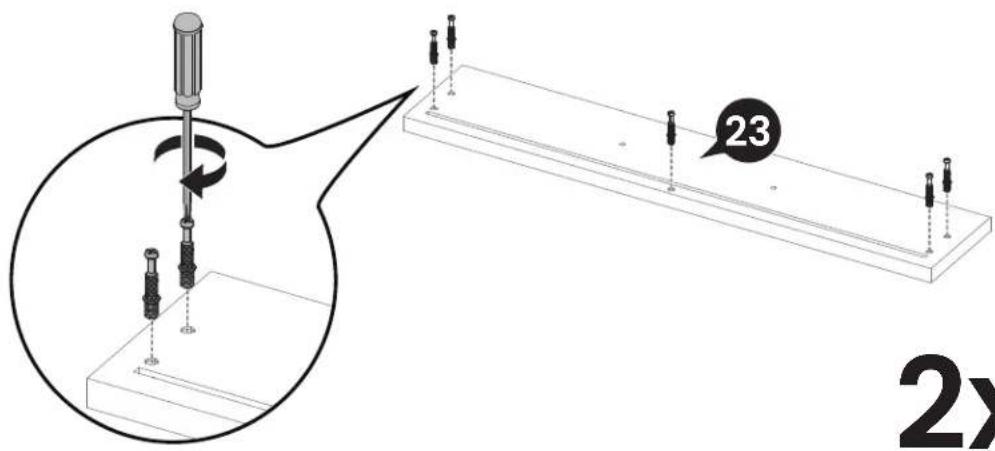

N1 x 10

N2 x 10


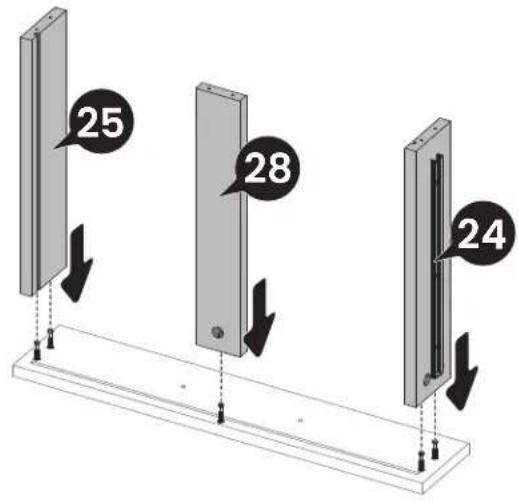

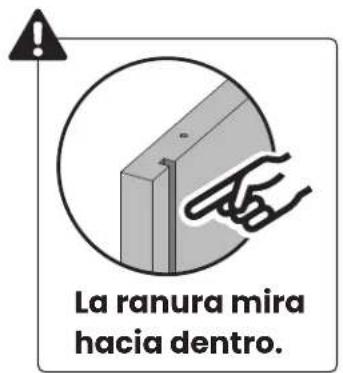

La ranura mira hacia dentro. 32 28 31


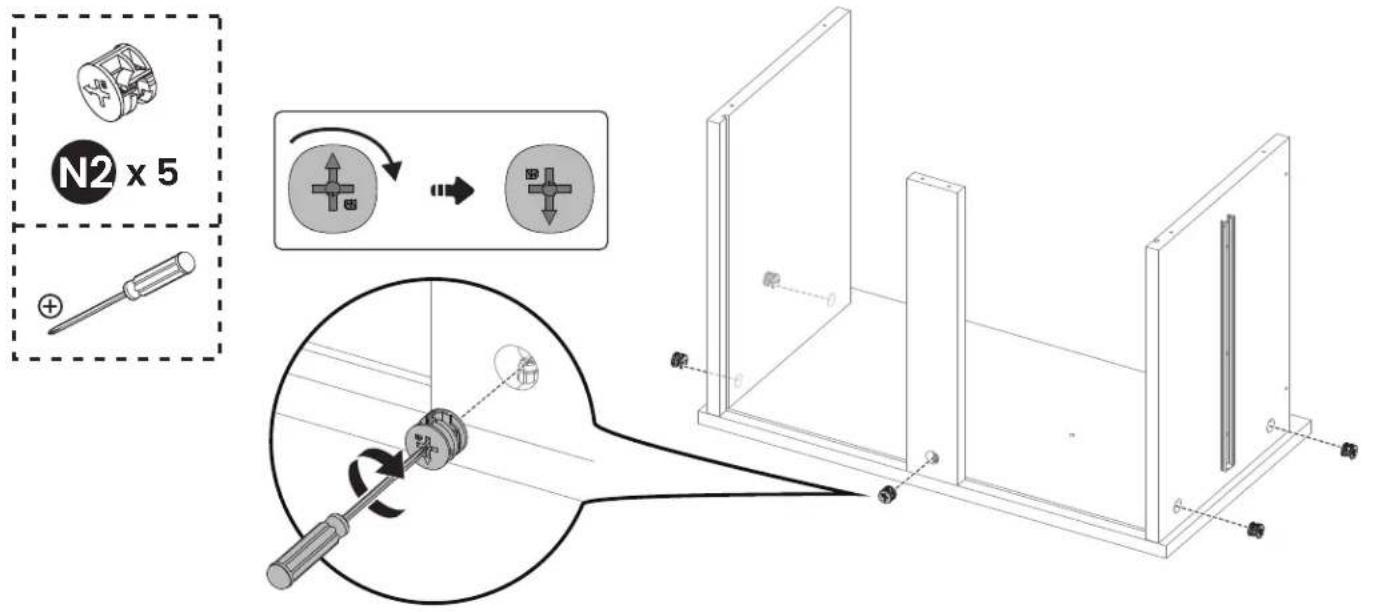

N2 x 5 +


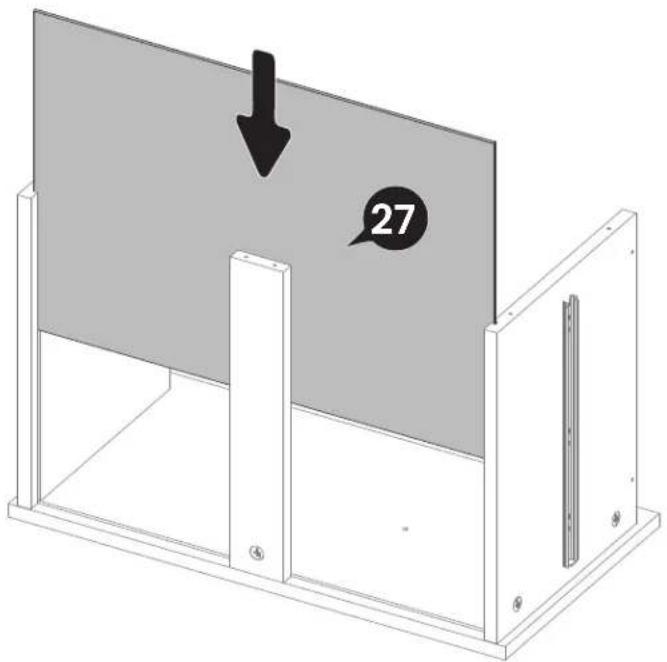

ST4 x 10 mm Q x 4 34 El borde elevado mira hacia afuera.


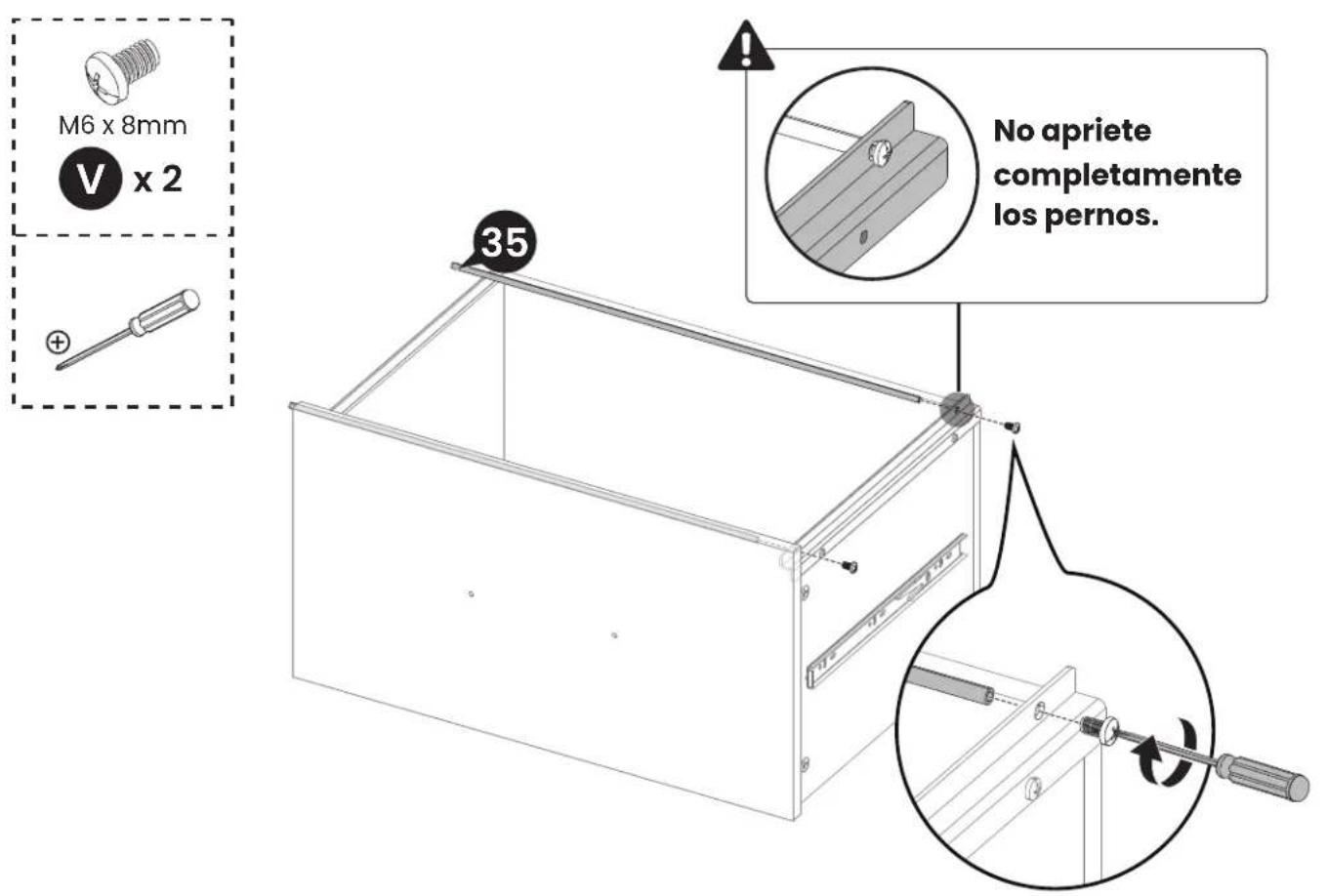

M6 x 8mm V x 2 35 No apriete completamente los pernos.
M6 x 8mm

x2


Aprieta completam ente todos los pernos.

M4 x 18mm

x 2


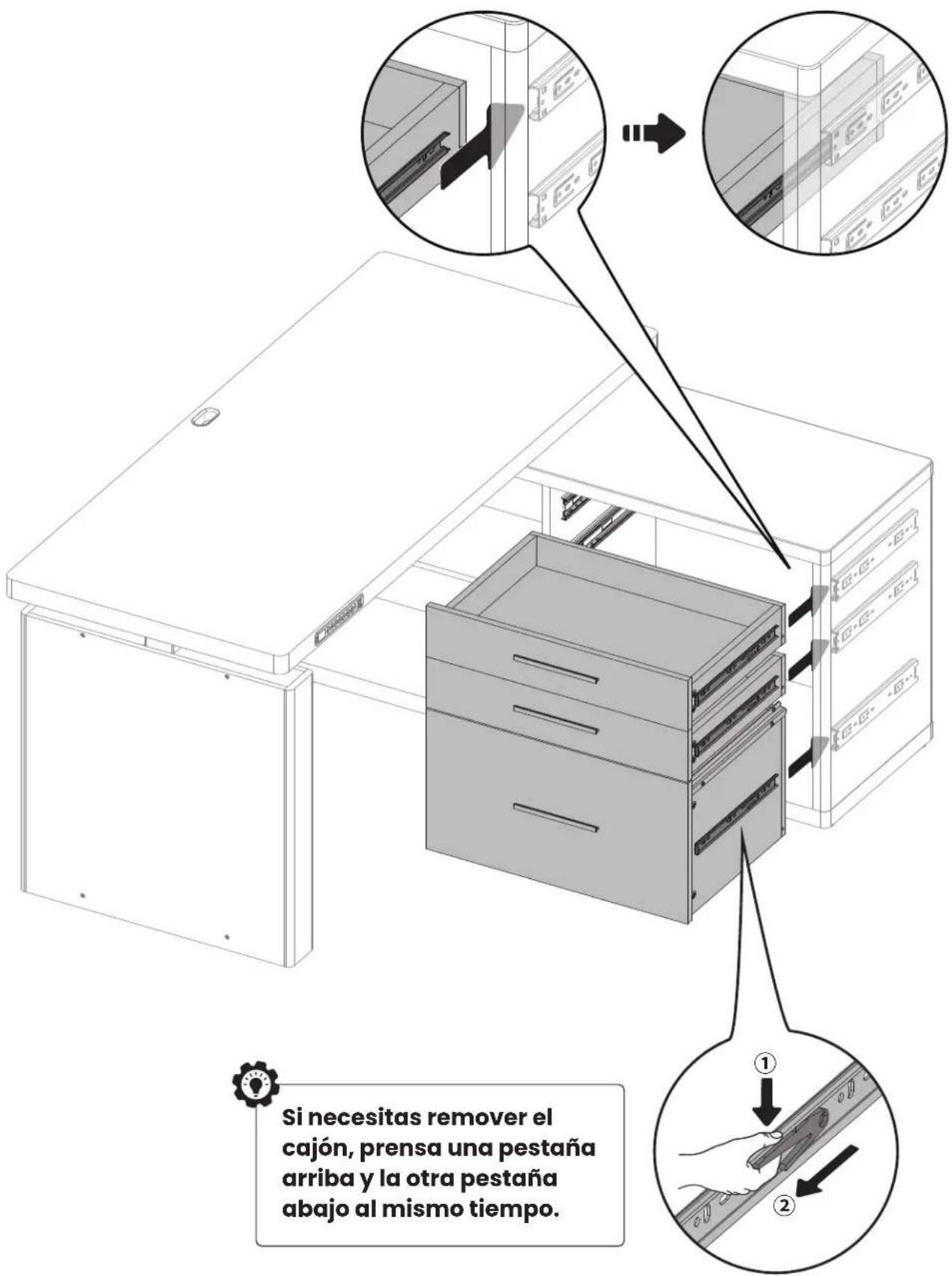

Si necesitas remover el cajón, prensa una pestaña arriba y la otra pestaña abajo al mismo tiempo. ① ②
Si necesitas remover el cajón, prensa una pestaña arriba y la otra pestaña abajo al mismo tiempo.
Usando el Controlador


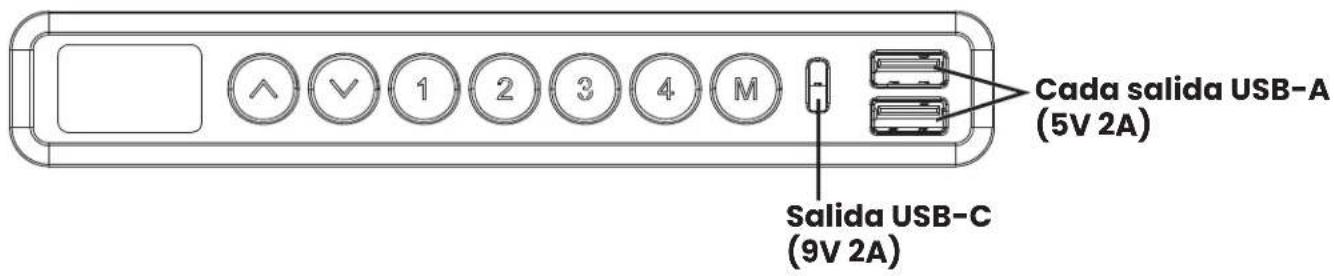

Cada salida USB-A (5V 2A) Salida USB-C (9V 2A)
Reiniciar antes del primer uso.
Nota: Asegúrese de que no haya obstáculos al usar el escritorio, que la superficie no esté demasiado cerca de la pared y que todos los cables sean lo suficientemente largos para que el escritorio se mueva hacia arriba y hacia abajo libremente. Cuando la pantalla del controlador está apagada (modo de ahorro de energía), presiona cualquier botón para activarla antes de operar.
Sugerencia: Establece la altura más cómoda cuando te sientes ① y la altura más cómoda cuando te pongas de pie ②. Los otros dos ajustes preestablecidos se pueden configurar para otro usuario o para otras alturas que desees utilizar.
Eleva el escritorio (Altura máxima: 118cm / 46.5")
☑ Baja el escritorio (Altura mínima: 70cm / 27.6")
- Guardar Configuración de Altura Actual
Cuatro alturas se pueden guardar. Presiona el botón Ⓜ y la pantalla mostrará 'S-'. Presiona el botón 12,84, ○, o ○, la altura actual se guardará en ese botón.
- Seleccionar Ajuste de Altura
Presiona el botón ①2/3④ / ○ / ○. El escritorio se moverá a la altura que se estableció previamente para ese botón. Presiona cualquier botón para detener el escritorio.
| Ajustes principales | |
| Reiniciar | 1. Presione y mantenga presionado el botón √ hasta que el escritorio baje a su nivel más bajo, luego suelte el botón.2. Presione y mantenga presionado el botón √ durante 5 segundos hasta que la pantalla muestre 'RST', luego suelte el botón.3. Presione y mantenga presionado el botón √ nuevamente hasta que la pantalla muestre la altura actual nuevamente. El reinicio está completo. |
| 'RST' se muestra como RST en la pantalla. | |
| Establecer Límite Máximo | 1. Presiona el botón Ⓜ y la pantalla mostrará 'S-'.2. Presiona el botón ∧, la 'S-' parpadeará una vez en la pantalla, luego suelta el botón.3. Presione y mantenga presionado el botón Ⓜ durante 2 segundos hasta que la pantalla muestre '999'. La altura actual se guardará como el límite máximo. |
| Establecer Límite Mínimo | 1. Presiona el botón Ⓜ y la pantalla mostrará 'S-'.2. Presiona el botón √, la 'S-' parpadeará una vez en la pantalla, luego suelta el botón.3. Presione y mantenga el botón Ⓜ durante 2 segundos hasta que la pantalla muestre '00.0'. La altura actual se guardará como el límite mínimo. |
| Límite Máximo/ Mínimo Claro | 1. Presiona el botón Ⓜ y la pantalla mostrará 'S-'.2. Presione y mantenga presionado el botón Ⓜ durante 2 segundos hasta que la pantalla muestre '555'. El límite máximo/mínimo será eliminado. |
| Bloquear/ Desbloquear | Presiona y mantén el botón Ⓜ durante 8 segundos para activar el bloqueo. La pantalla mostrará 'LOC' y los botones estarán desactivados. Repite para desbloquear. |
Otras Configuraciones
Para ajustar la configuración a continuación, siga las instrucciones de reinicio hasta que la pantalla parpadee "RST". A continuación, sigue las instrucciones a continuación para ajustar configuraciones individuales. Después del ajuste, la pantalla mostrará "RST" nuevamente. Para salir, presione y mantenga presionado el botón hasta que el escritorio baje a su nivel más bajo y suba ligeramente. La pantalla mostrará la altura actual.
| • Cambiar la sensibilidad de detección de colisionesPresiona y mantén el botón ▲ durante 5 segundos para cambiar el nivel de sensibilidad.10.5: Alta Sensibilidad10.6: Sensibilidad Media10.7: Baja SensibilidadNota: La sensibilidad está preestablecida en Normal (Baja Sensibilidad) de fábrica.Sin embargo, la sensibilidad puede ajustarse si es necesario. |
| • Cambiar Unidades de Altura de la PantallaPresione y mantenga el botón 2 durante 5 segundos para cambiar las unidades de altura de la pantalla. La unidad predeterminada es imperial.10.3: Métrico (cm)10.4: Imperial (pulgada) |
| • Cambiar la Altura Mínima MostradaPresione y mantenga presionado el botón M durante 5 segundos. La altura mínima actual parpadeará en la pantalla. Presione el botón ▲ o √ para ajustar la altura mínima, luego suelte el botón. Después de 5 segundos, la pantalla mostrará 'RST' nuevamente. |
| Códigos de Error de Modo de Protección | |
| E01 | Protección contra Sobrecorriente: Corriente de entrada demasiado alta. Si se está utilizando el adaptador de CA correcto, realice un reinicio antes de continuar usándolo. |
| E07 | Advertencia de Mal Funcionamiento del Sensor: No se puede detectar el sensor de seguridad del motor. Apagar, verificar las conexiones del cable del motor y del cable de alimentación, encender nuevamente y luego reiniciar. |
| E12 | Protección contra subtensión: Voltaje de entrada demasiado bajo. Si se está utilizando el adaptador de CA correcto, realice un reinicio antes de continuar usándolo. |
| H01 | Protección contra sobrecalentamiento: Cuando el motor se sobrecialenta o ha estado funcionando continuamente durante demasiado tiempo (total de 2.5 minutos en 20 minutos), dejará de operar para evitar daños por sobrecalentamiento. Espere al menos 18 minutos o hasta que el motor se enfríe antes de realizar cualquier ajuste de altura adicional. |
Por favor, intenta reiniciar el controlador si tienes algún problema, incluido lo siguiente:
- Funcionamiento anormal.
- La pantalla del controlador muestra un mensaje de error.
