ERDS5-01 - Bureau ErgoAV - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ERDS5-01 ErgoAV au format PDF.
| Type de produit | Bureau assis-debout électrique |
| Marque | ErgoAV |
| Modèle | ERDS5-01 |
| Plage de réglage en hauteur | 70 - 118 cm (27,6 - 46,5 pouces) |
| Capacité de charge maximale | 70 kg (154 lb) |
| Vitesse de déplacement maximale | 18 mm/s |
| Alimentation | 100 - 240 V CA, 50/60 Hz |
| Ports de chargement USB | 1 x USB-A (5 V, 2 A) et 1 x USB-C (9 V, 2 A) |
| Mémoires de hauteur | 4 préréglages (1, 2, 3, 4) |
| Fonction de détection de collision | Oui, avec 3 niveaux de sensibilité réglables |
| Verrouillage enfant | Oui, verrouillage/déverrouillage du panneau de commande |
| Composants livrés | 2 colis : cadre + plateau et armoires |
| Outils nécessaires au montage | Perceuse électrique, tournevis Phillips (non fournis) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et humide. Ne pas utiliser de produits abrasifs. |
| Protections intégrées | Surintensité, sous-tension, surchauffe, dysfonctionnement capteur |
| Service client | (877) 419-7832, lun-ven 8h-20h (CST), support@ergoav.com |
| Réparabilité | Pièces détachées disponibles sur demande auprès du fabricant |
FOIRE AUX QUESTIONS - ERDS5-01 ErgoAV
Questions des utilisateurs sur ERDS5-01 ErgoAV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Bureau au format PDF gratuitement ! Retrouvez votre notice ERDS5-01 - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERDS5-01 de la marque ErgoAV.
MODE D'EMPLOI ERDS5-01 ErgoAV
English 01-35 Español 71 a 105Français 36 à 70

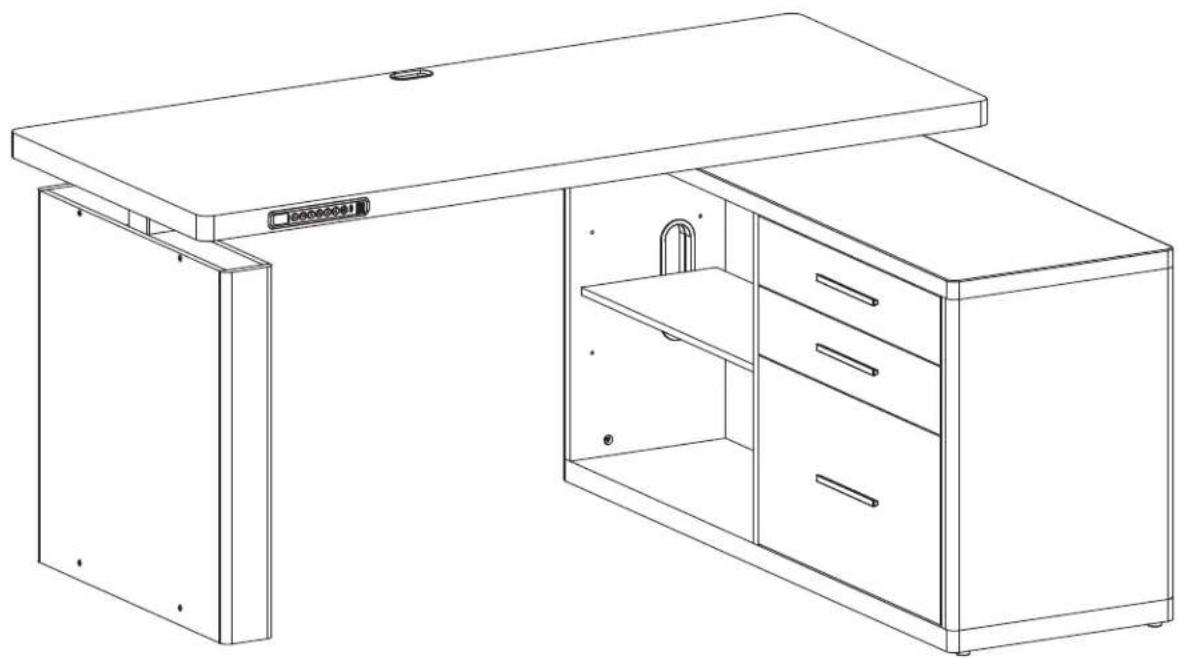

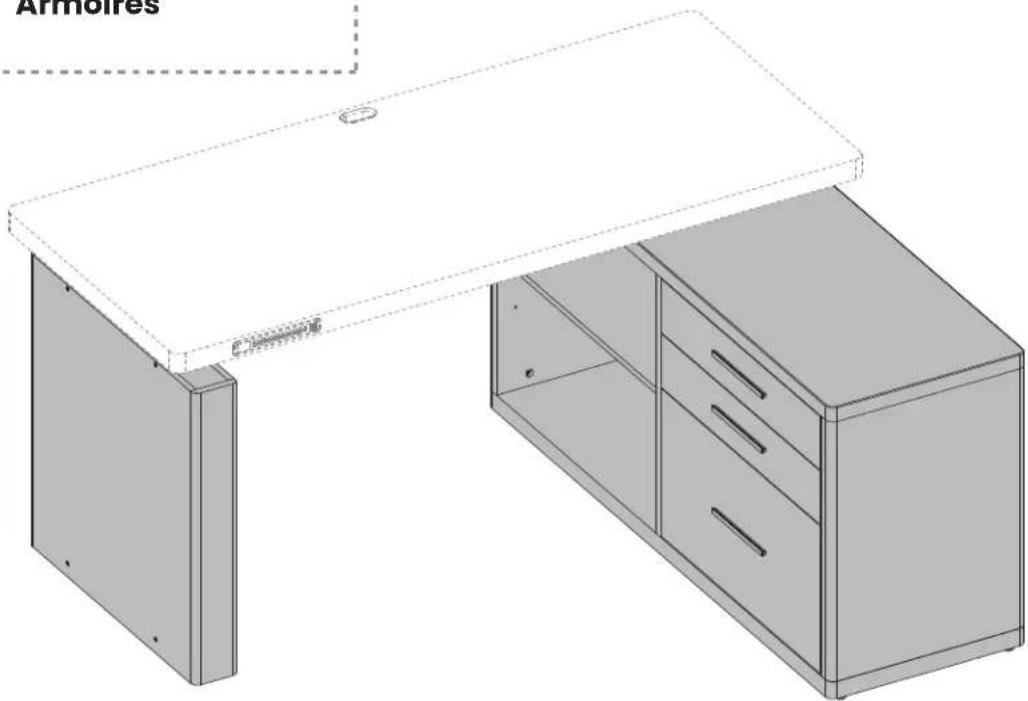

Le produit est emballé dans deux colis séparés. Veuillez assurer que les deux colis soient reçus avant l'assemblage.

Boîte pour ERDT5-01
Bureau + Plateau + Pieds

Boîte pour ERDC5-01
Armoires


Plage de réglage en hauteur 27,6"-46,5" (70-118 cm)

Entrée d'alimentation
100V-240VV

Max. Vitesse
18 mm/s

Capacité de charge
154 livres / 70 kg
Outils nécessaires (Non compris)

Perceuse électrique


Tournevis phillips
Étape 1
Pièces et quincaillerie fournies
B x 10

Boulon
M6 x 10mm
C x1

Clé allen
5/32" (4mm)
1 x 1

Clé à molette
K1 x 2

Vis de réglage
K2 x1

Coupleur de tige
01 x 1

Pièces et quincaillerie fournies
A x8

Boulon M6 x 30mm
C x1

Clé allen 5/32" (4mm)
D x 16

Boulon M6 x 14mm
08 x 2

Support de plateau
09 x 1

Plateau de gestion des câbles
10 x 2

Base de la jambe
12 x 1

Pièces et quincaillerie fournies
H x 4

Clip de câble
11 x 1

Câble d'alimentation
La partie réelle peut varier.
Étape 4
Pièces et quincaillerie fournies
L x 6

Coussin de pied
M x 18

Cheville à bois goupille
N1 x 16

Boulon à came
N2 x 16

Verrou à came
15 x 1

Pièces et quincaillerie fournies
○ x 4

Vis ST5 x 14mm
P x 6

Vis ST4 x 20mm
Q x 2

Vis ST4 x 10mm
R x1

Support en fer
S x 4

Support d'étagère
21 x 1

Pièces et quincaillerie fournies

x 15

Boulon à came

x 15

Verrou à came

x4

Vis ST4 x 10mm

x 18

Vis ST4 x 35mm

x6

Boulon M4 x 18mm

x 4

Boulon M6 x 8mm

x2

Panneau avant du petit tiroir

x2

Panneau latéral gauche du tiroir

x2

Panneau latéral du tiroir droite

x2

Petit panneau arrière de tiroir

x 3

Fond du tiroir

x 3

Rail inférieur du tiroir

x 3

Poignée de tiroir

x1

Grand panneau avant du tiroir

x1

Panneau latéral gauche du tiroir

x1

Panneau latéral du tiroir droite

x1

Grand panneau arrière de tiroir

x2

Support en fer

x2

Tige ronde

x2

Feuille de fer
Tout le matériel inclus dans ce package ne sera pas utilisé.
Nous Contacter
Si vous recevez des pièces endommagées, défectueuses ou manquantes, veuillez nous contacter.

(877) 419-7832 Mon-Fri 8am - 8pm (CST)

support@ergoav.com
Étape 1

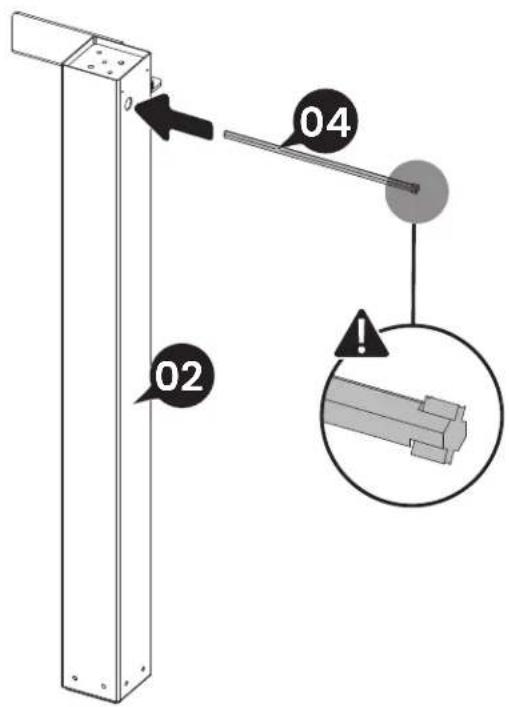

Assemblage du Cadre


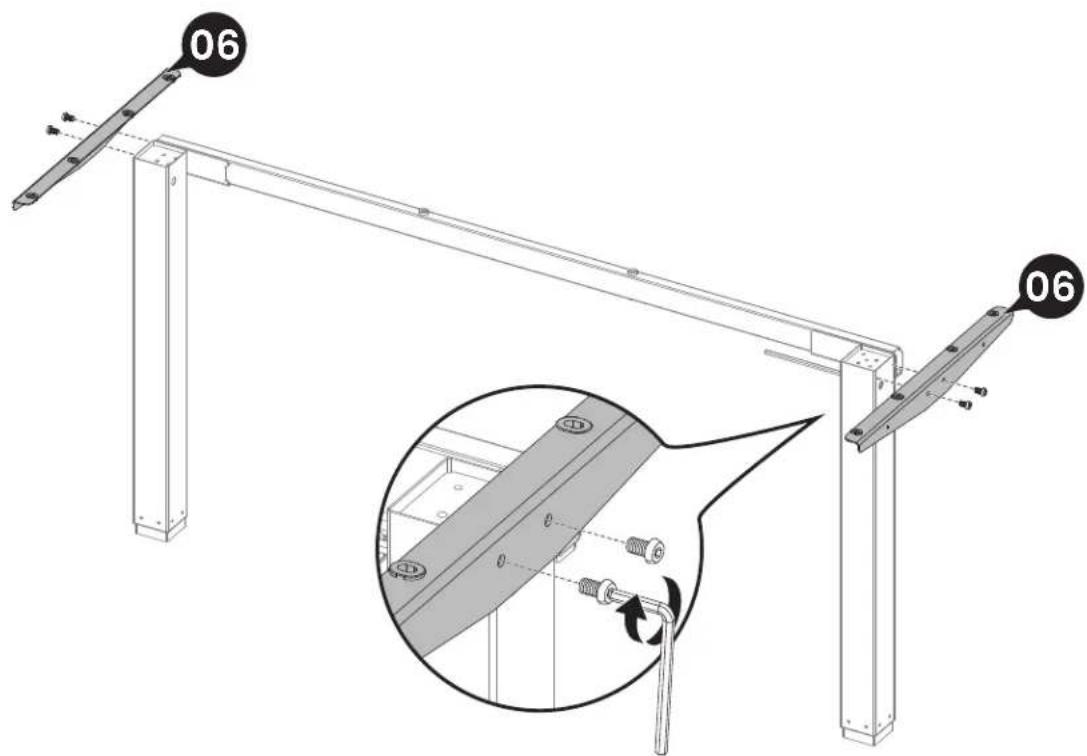

02 04

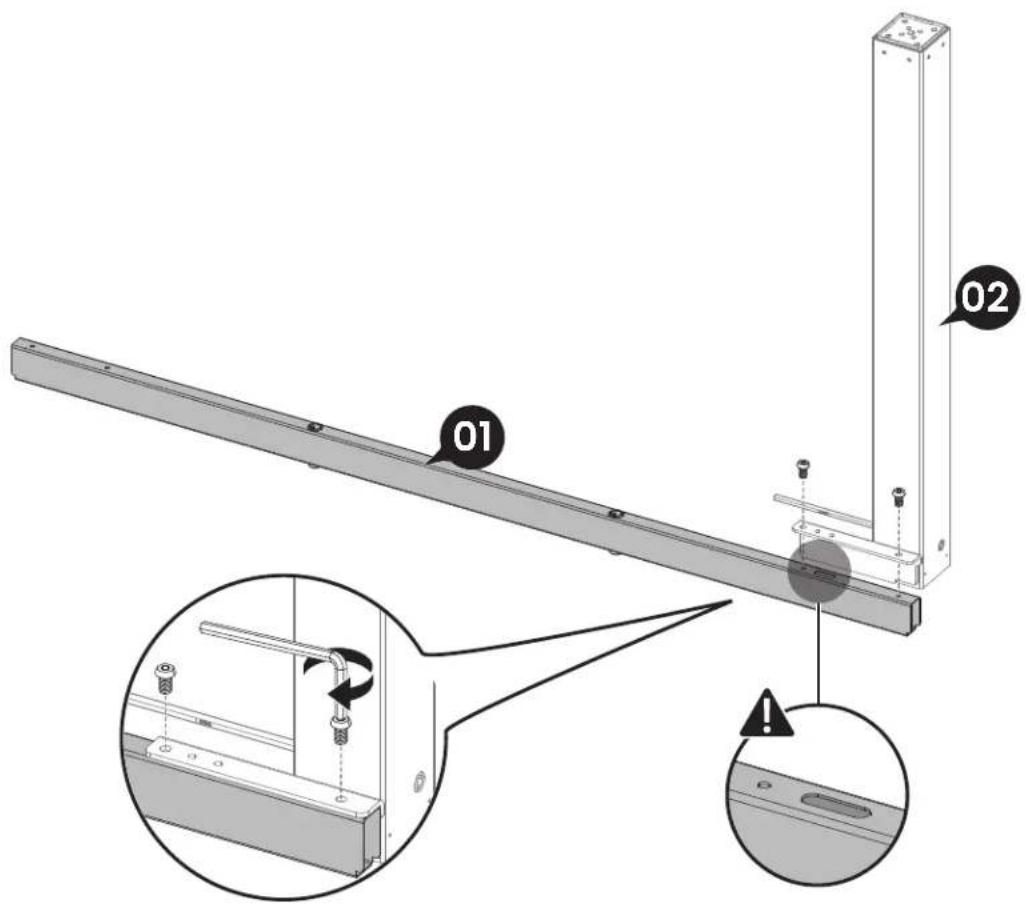

M6 x 10mm

x2

5/32" (4mm)

x1

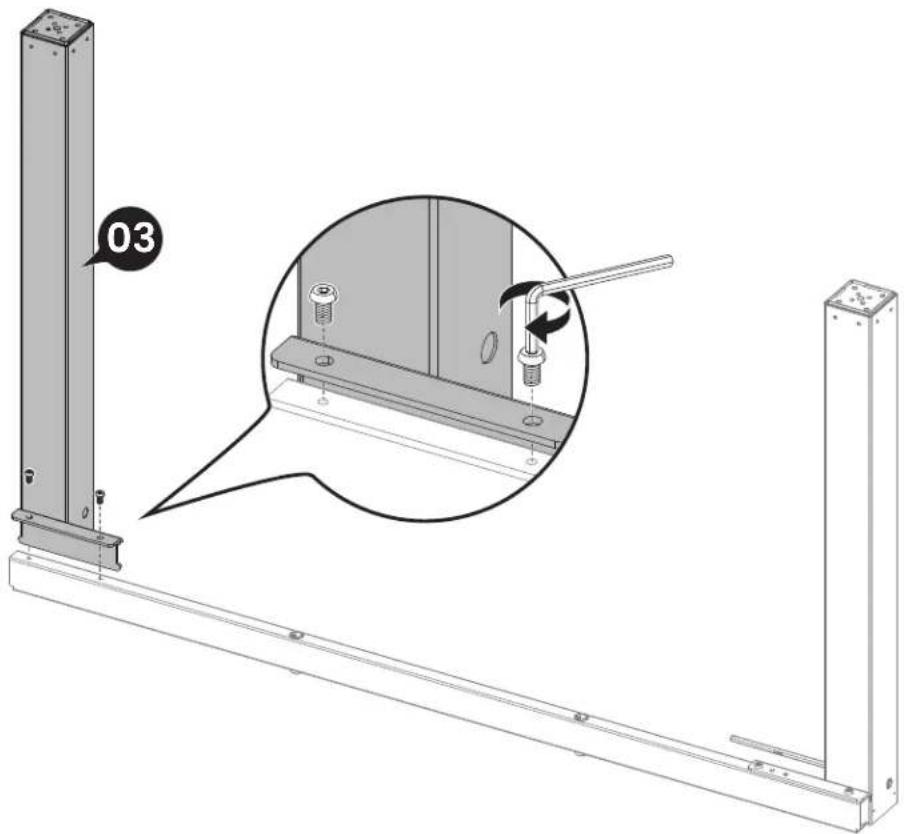

M6 x 10mm


5/32" (4 mm)
M6 x 10mm


5/32" (4 mm)


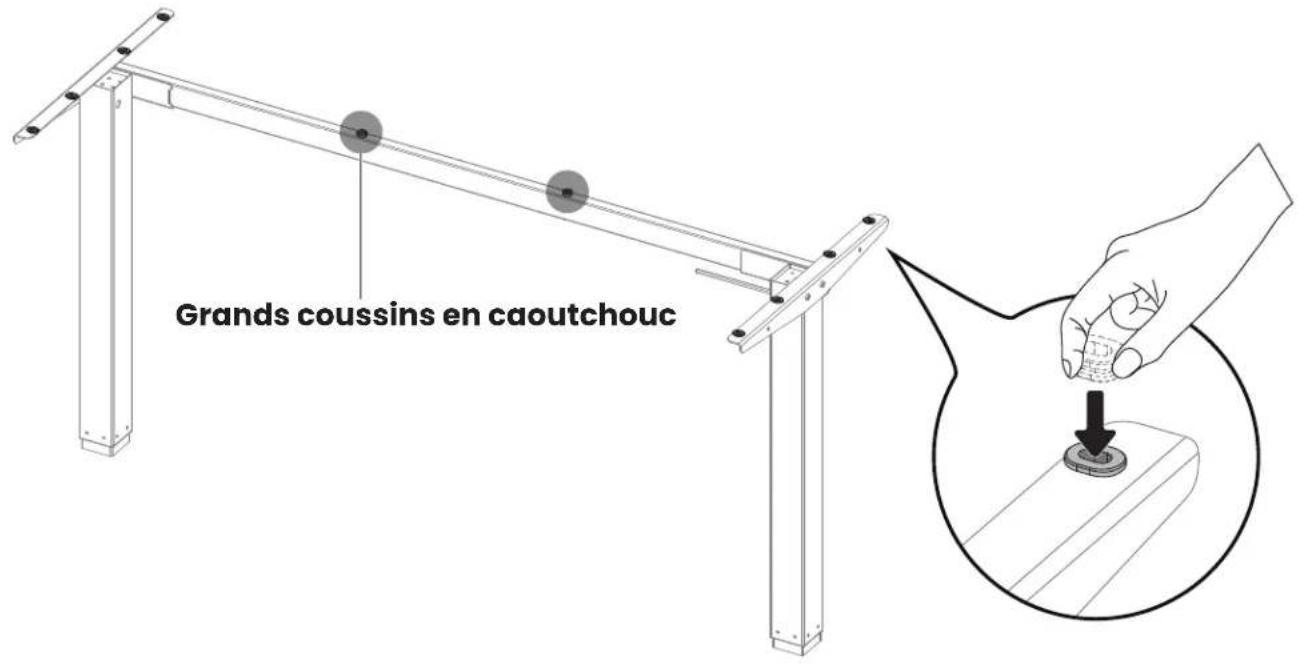

06 06Assurer que les coussins en caoutchouc sont fixés au cadre Si des coussins en caoutchouc ont subi une chute, les refixer ou procéder à l'utilisation des coussins en caoutchouc de rechange.


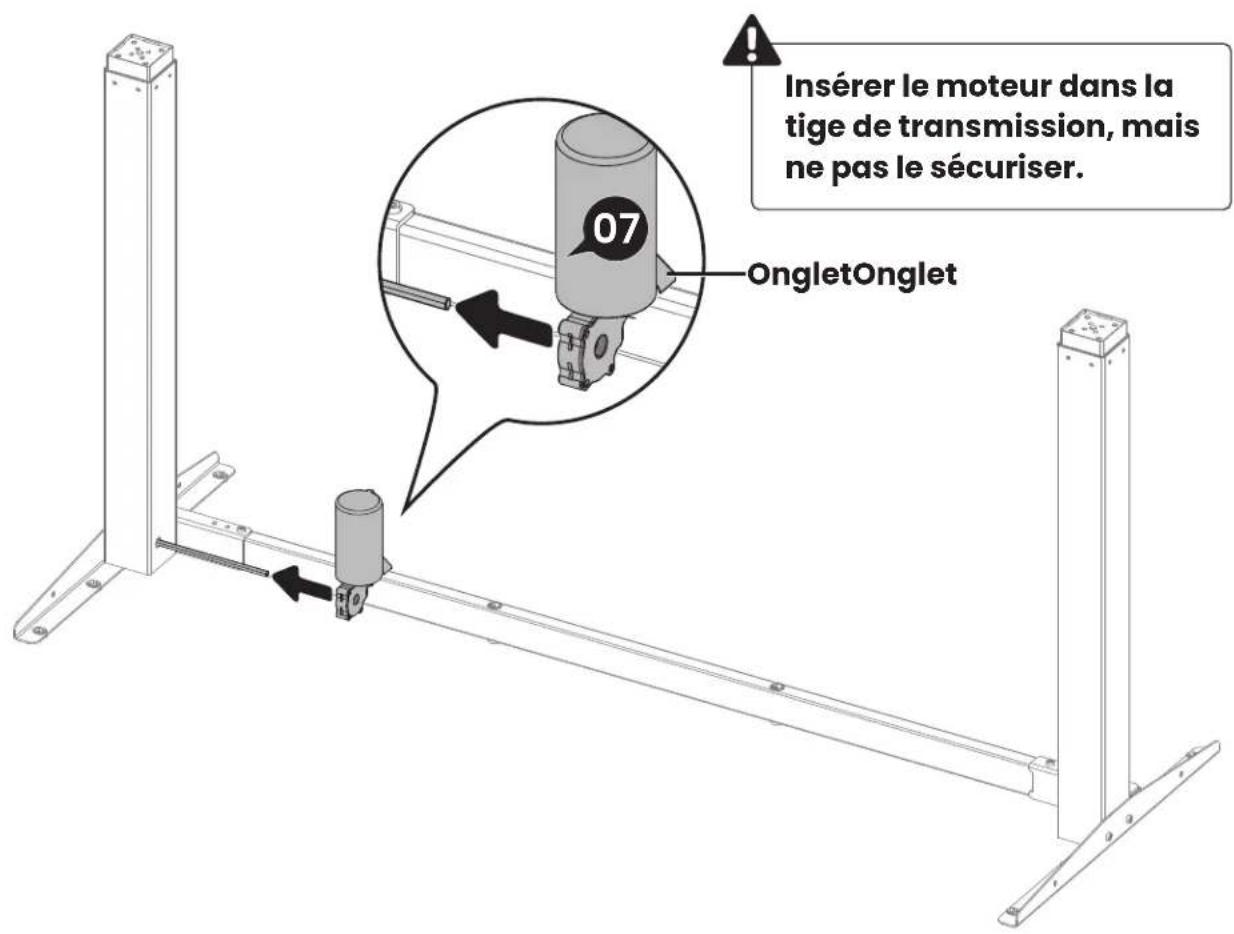

Insérer le moteur dans la tige de transmission, mais ne pas le sécuriser. 07 OngletOnglet


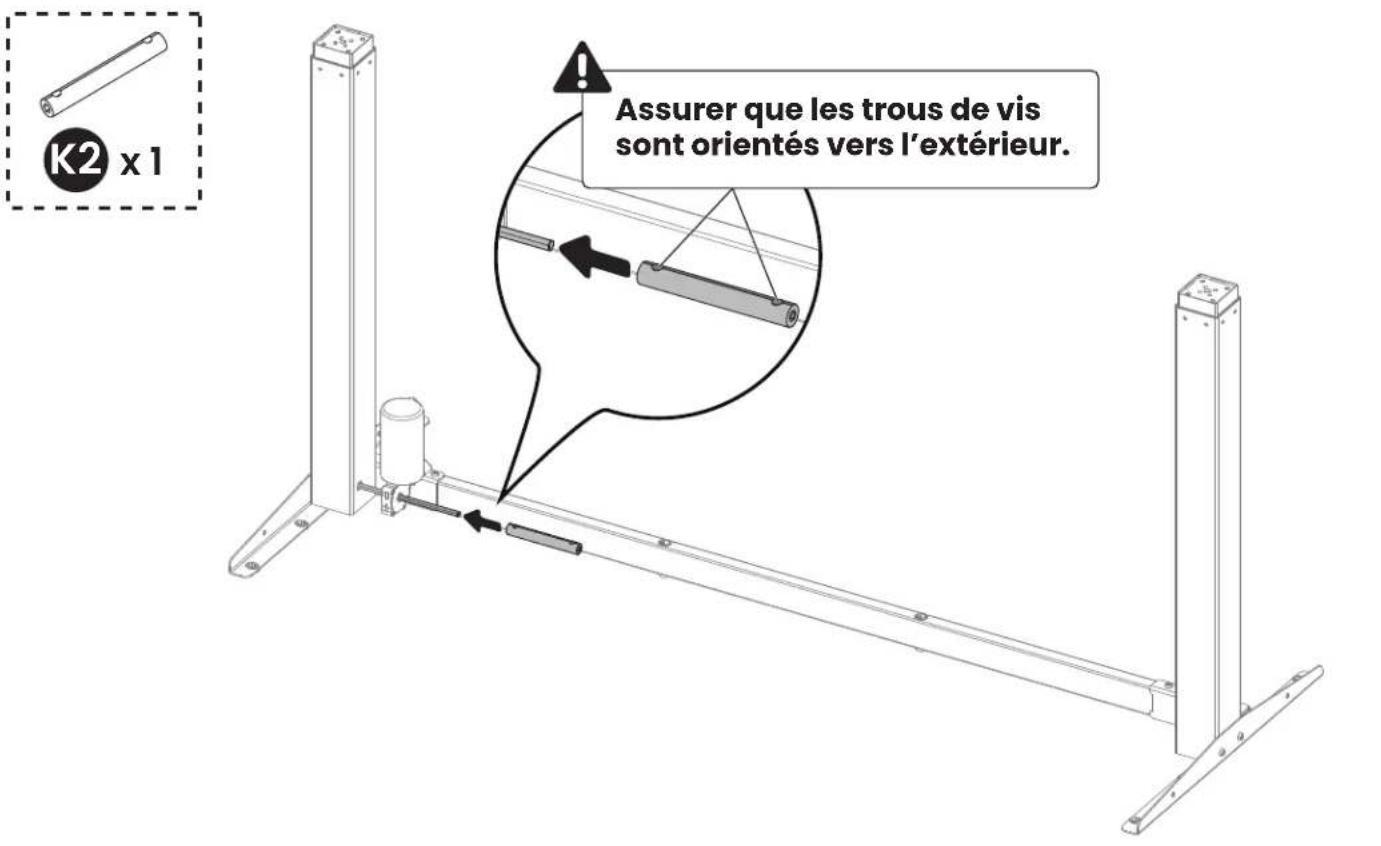

K2 x1 Assurer que les trous de vis sont orientés vers l'extérieur.


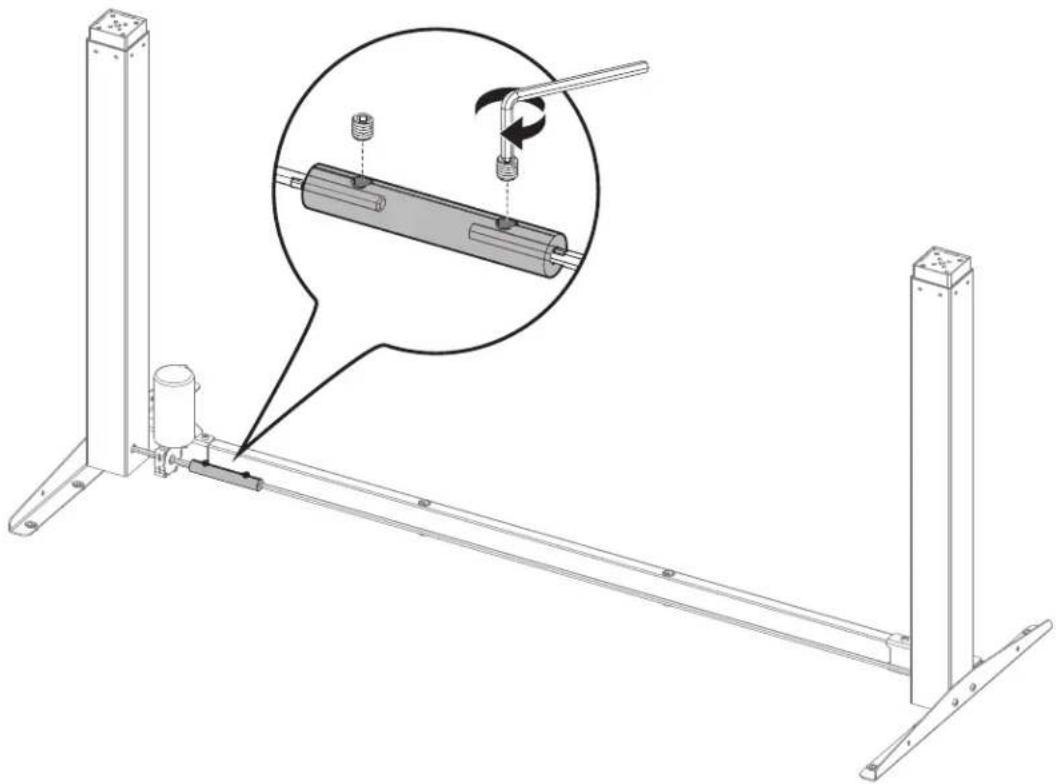

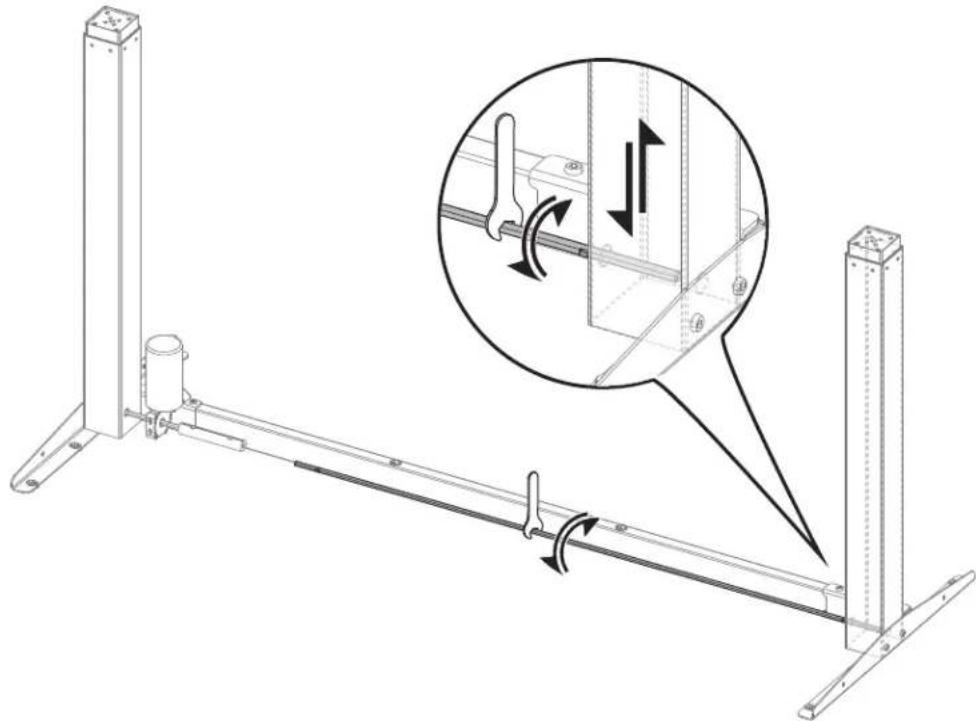

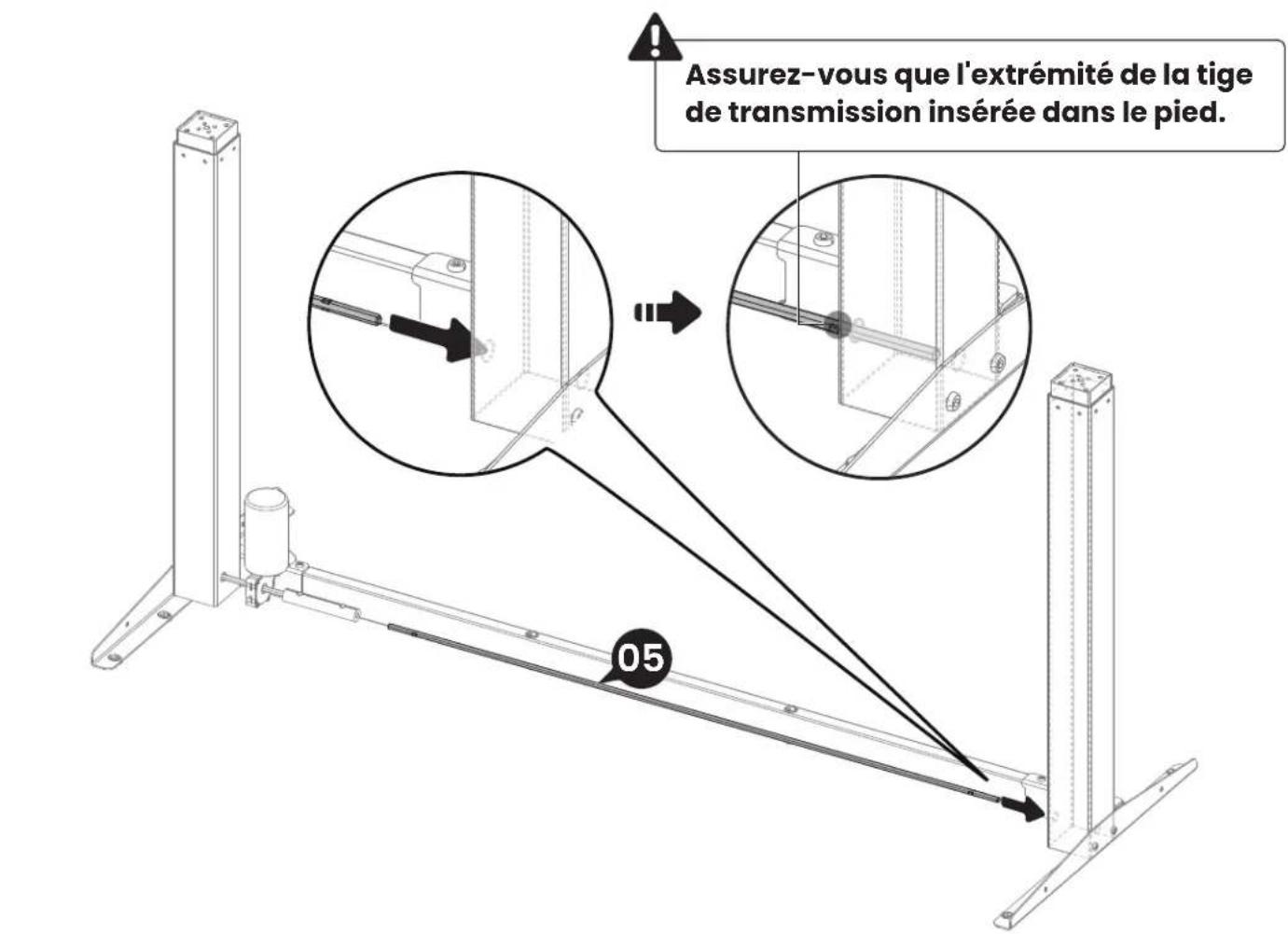

Assurez-vous que l'extrémité de la tige de transmission insérée dans le pied. 05Ajustement des pieds de bureau inégaux si nécessaire
Mesurer la hauteur de chaque pied pour voir s'ils sont réglés au même niveau. Si ce n'est pas le cas, tournez la tige pour soulever ou abaisser le pied jusqu'à ce qu'il soit au niveau du pied avec moteur.
Si la tige de transmission ne s'adapte pas de manière appropriée, utilisez la clé à molette pour régler avec précision la position.
K1 x 2

5/32" (4 mm)

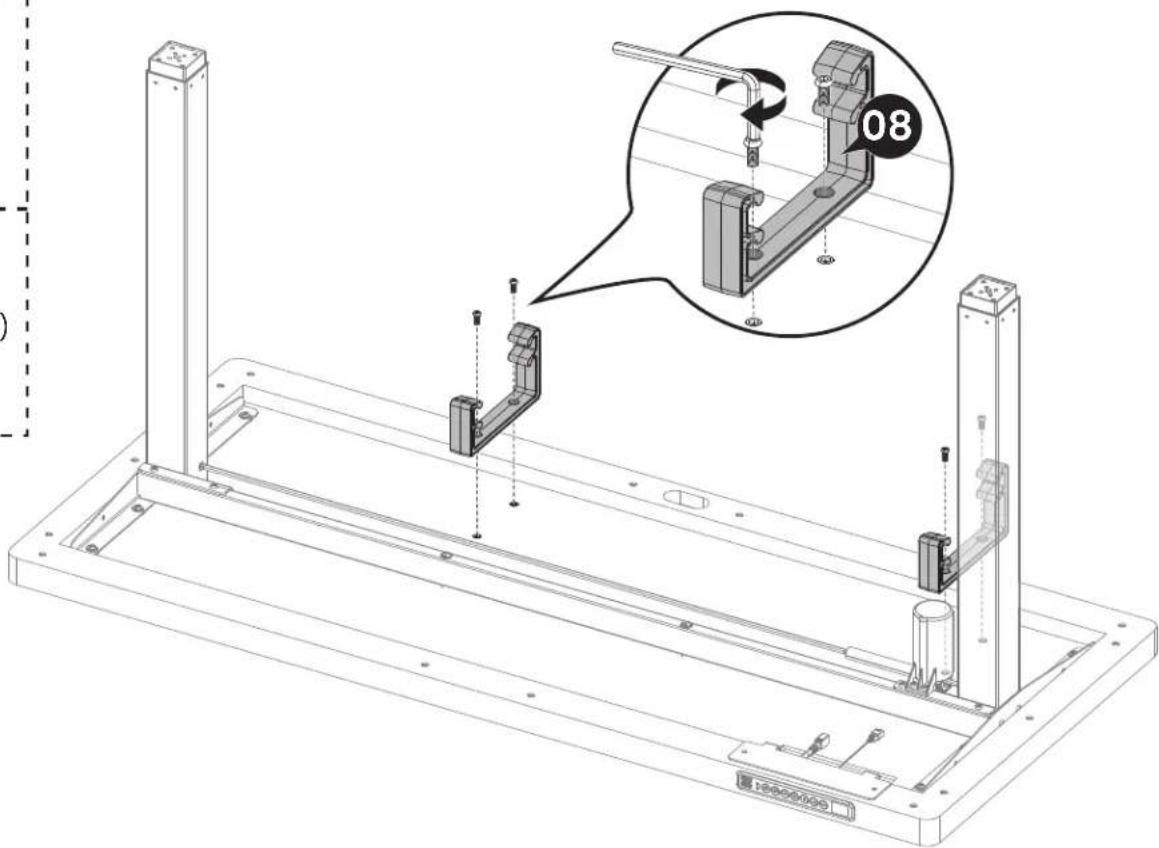

Étape 2 Fixation du Bureau et des autres Pièces

Les points ci-dessous indiquent les emplacements des trous.


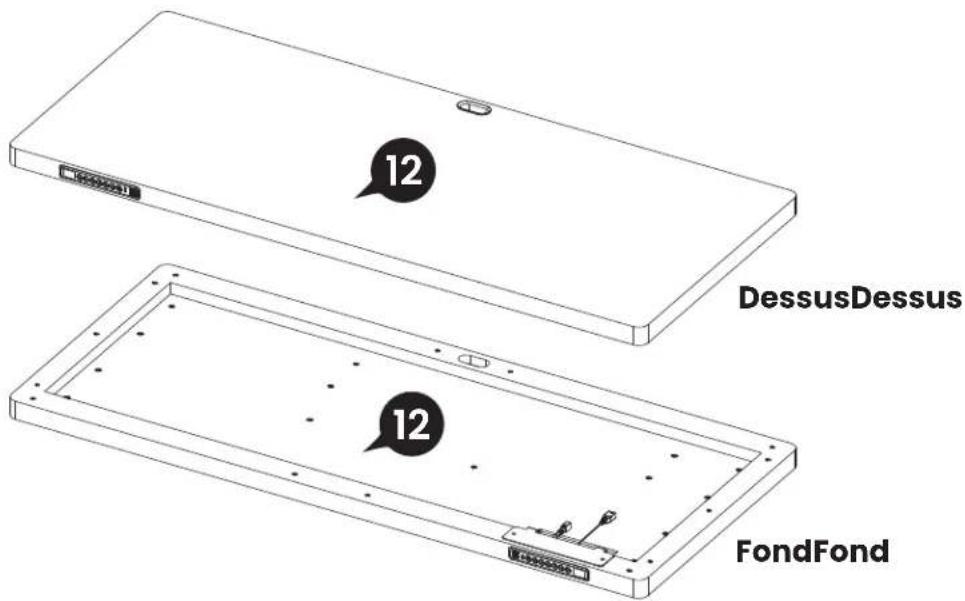

12 DessusDessus 12 FondFond
M6 x 14mm

x 10

5/32" (4 mm)

x1


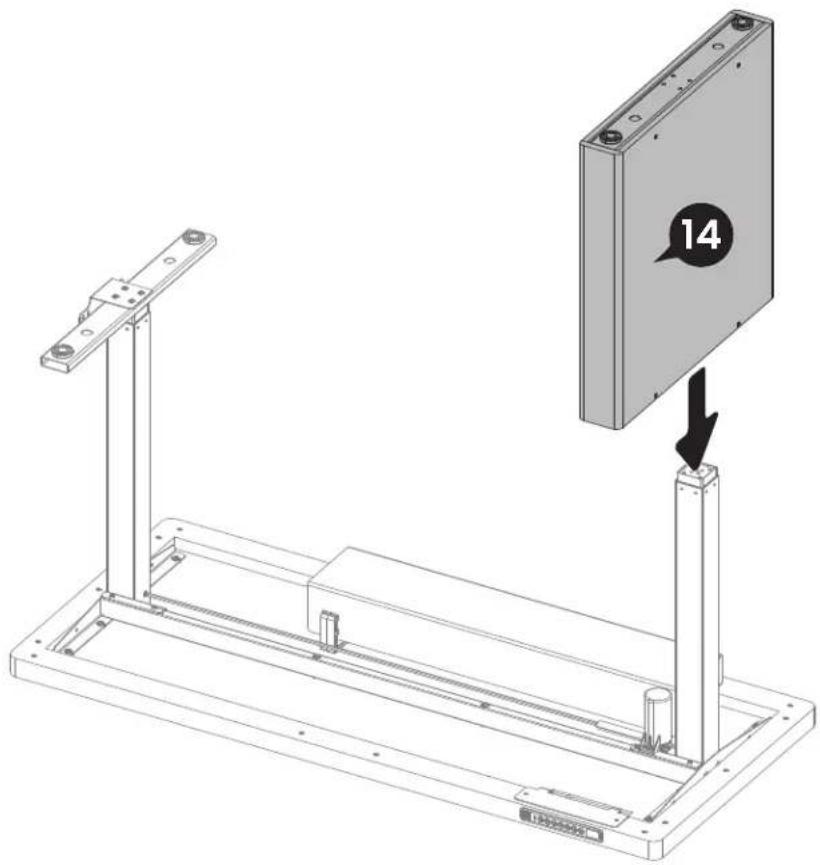

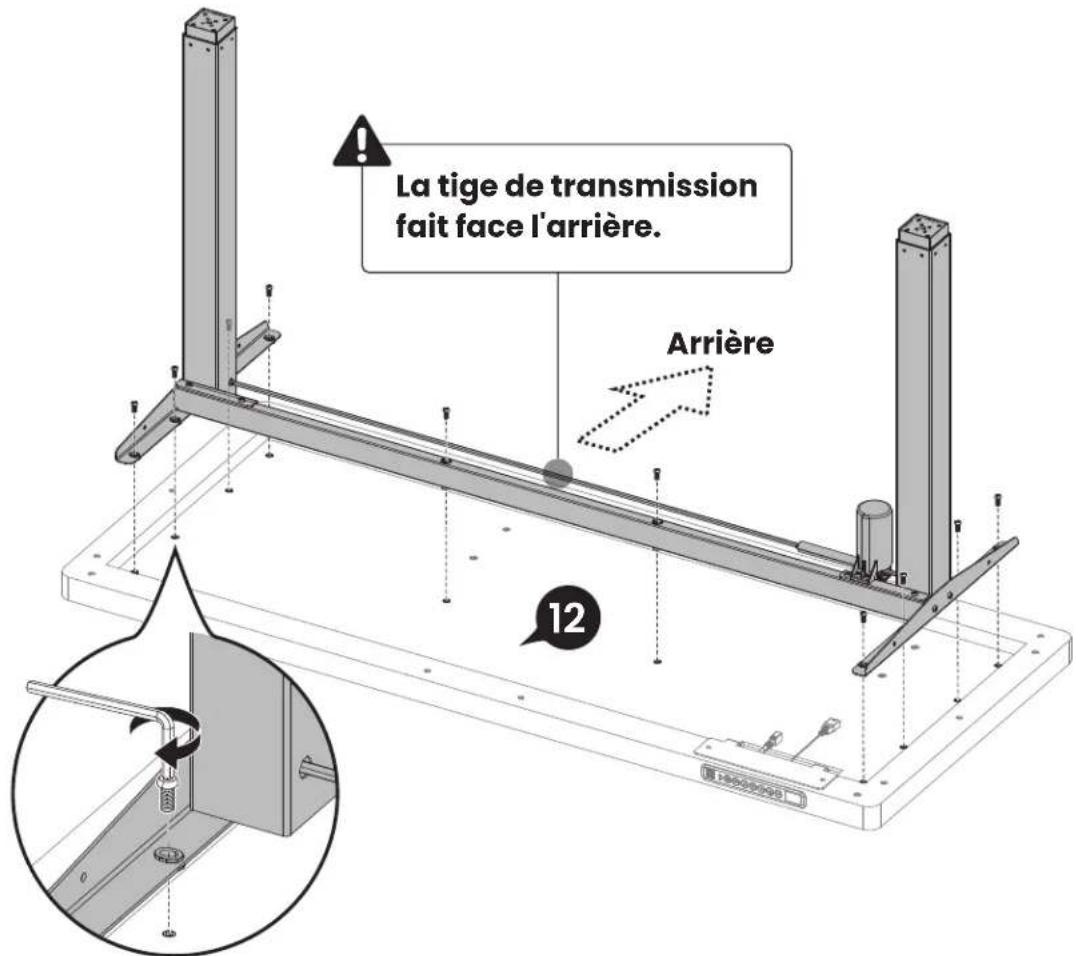

La tige de transmission fait face l'arrière. Arrière 12
M6 x 14mm

x 4

5/32" (4 mm)

x1

Les barres de fer sur le côté sont tournées vers l'extérieur.


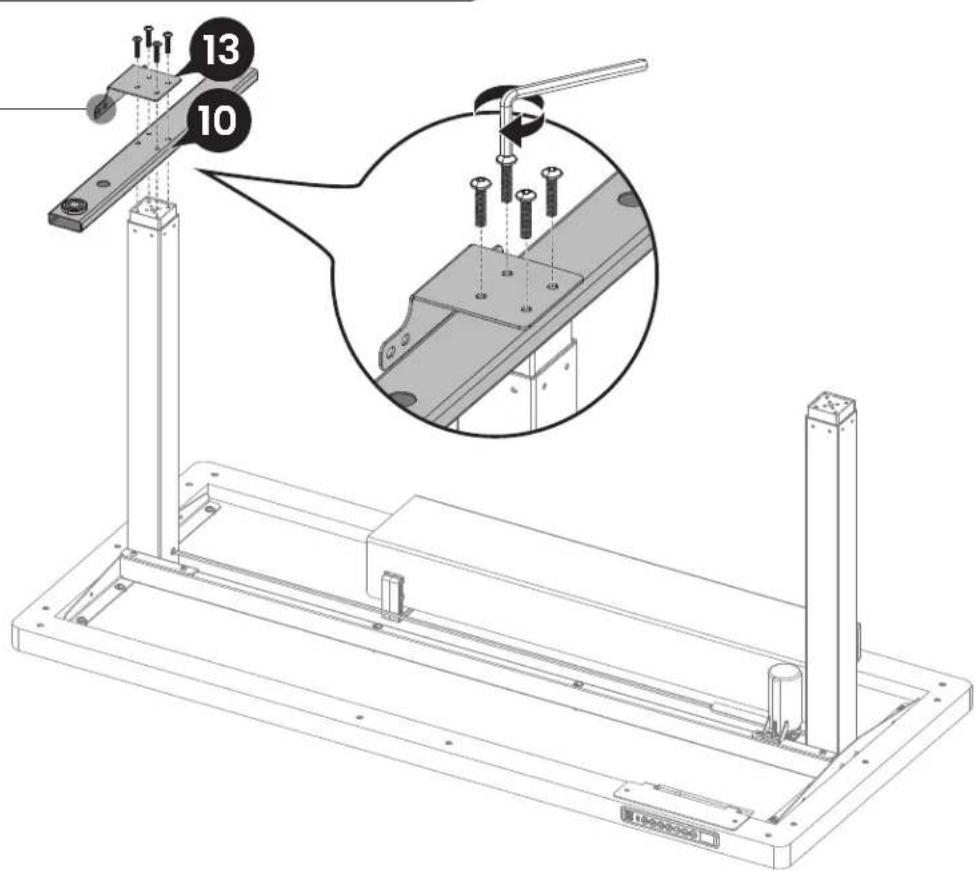

13 10
M6 x 14mm


5/32" (4 mm)


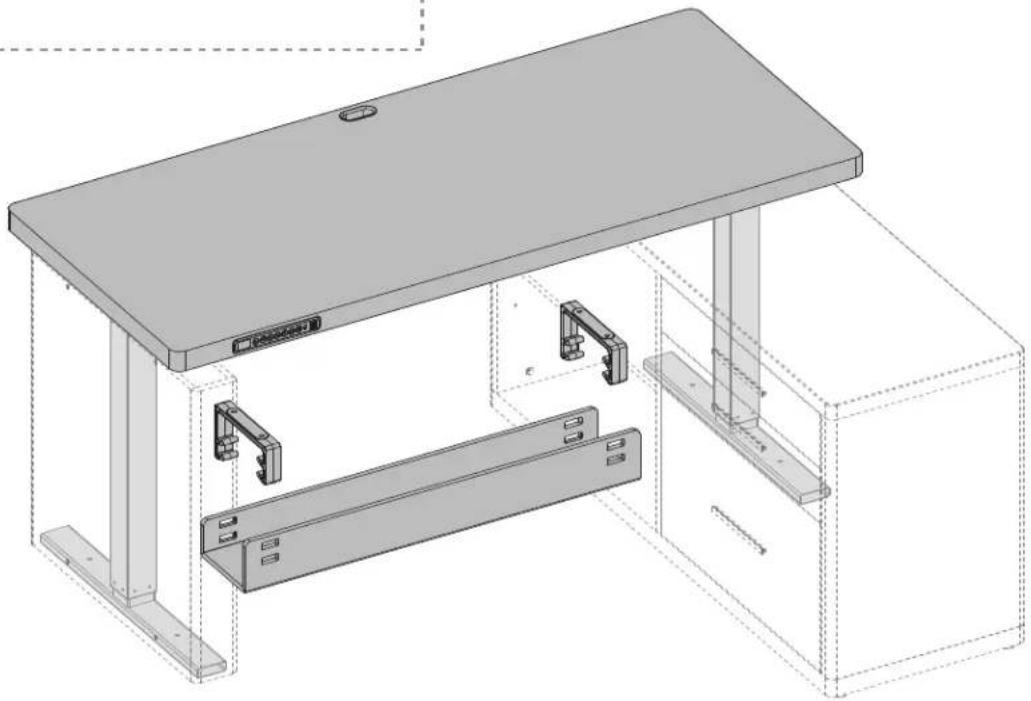

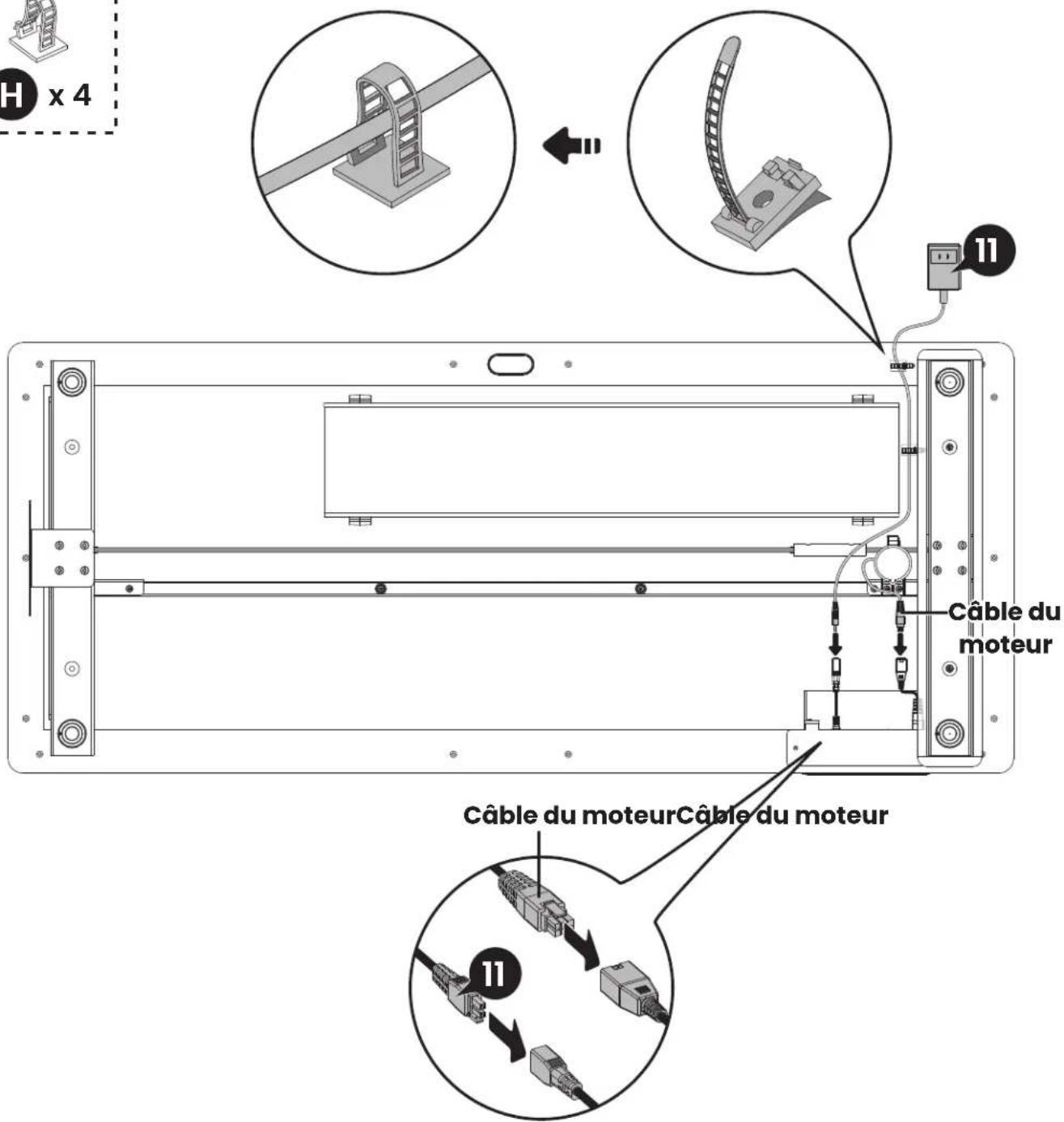

Étape 3 Connecter les Câbles

Un exemple de plan d'ensemble de clips de câble est indiqué ci-dessous. Cependant, les clips de câble peuvent être arrangés selon vos besoins.

Lors du retournement du bureau, assurer que le contrôleur ne touche pas le sol, ce qui pourrait causer des dommages.


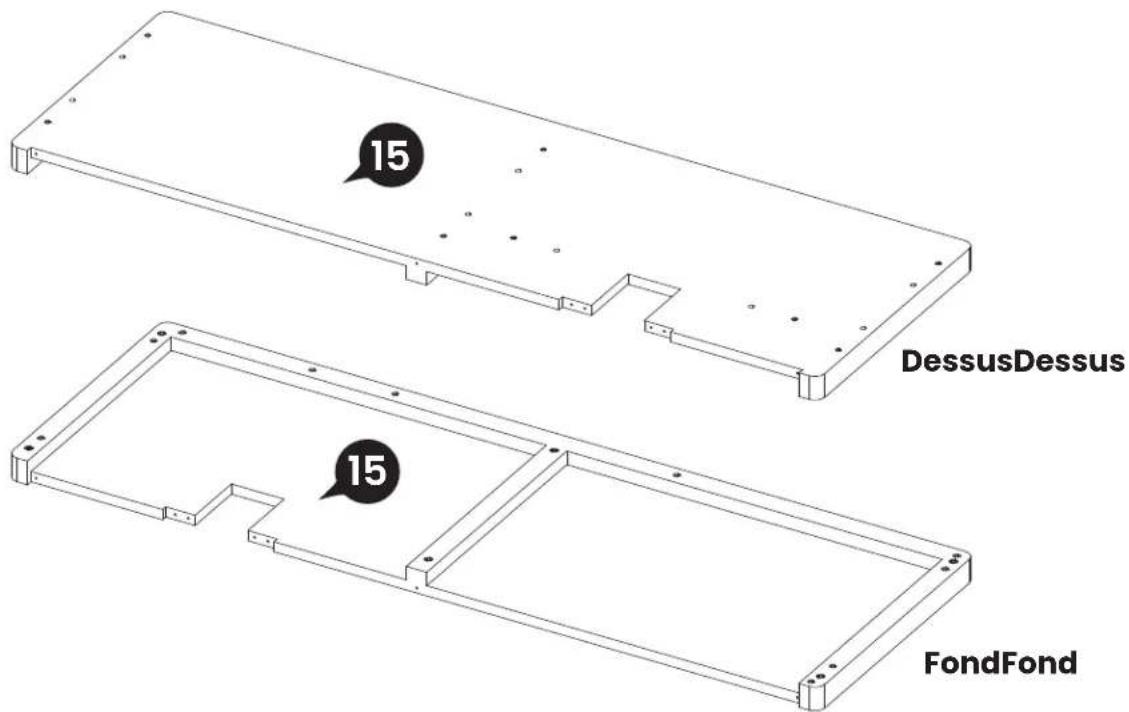

H x 4 Câble du moteur Câble du moteurCâble du moteurÉtape 4 Assemblage du Armoire

Remarque la différence entre le dessus et le fond.


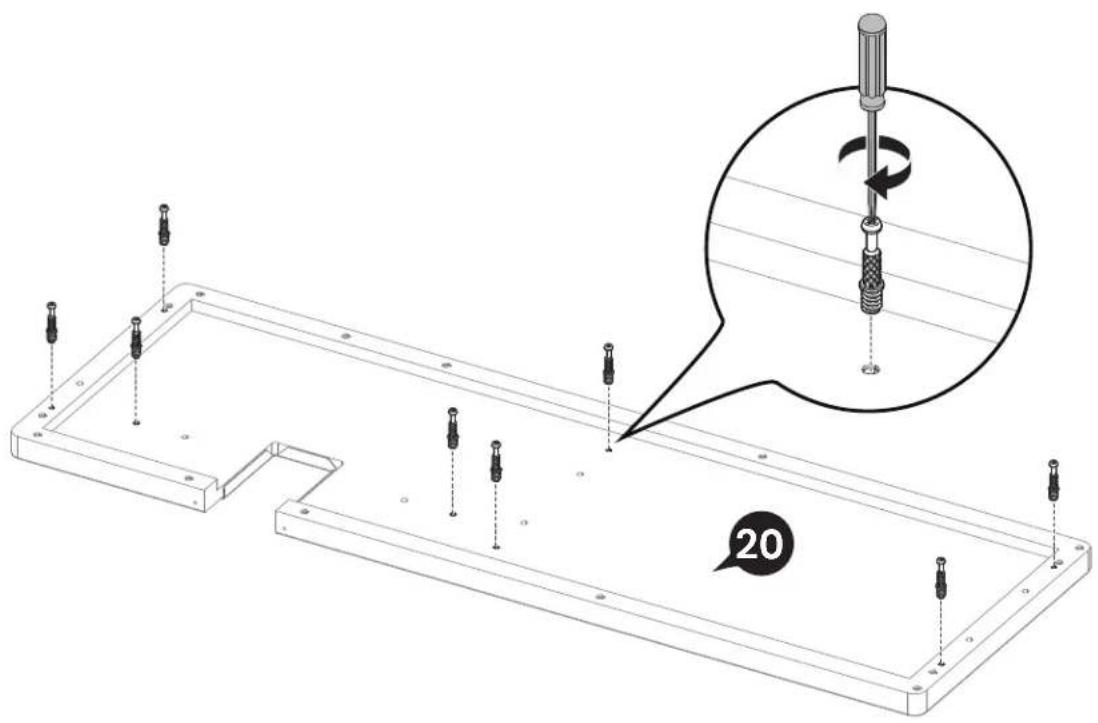

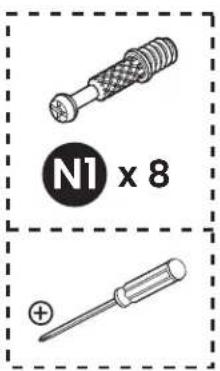

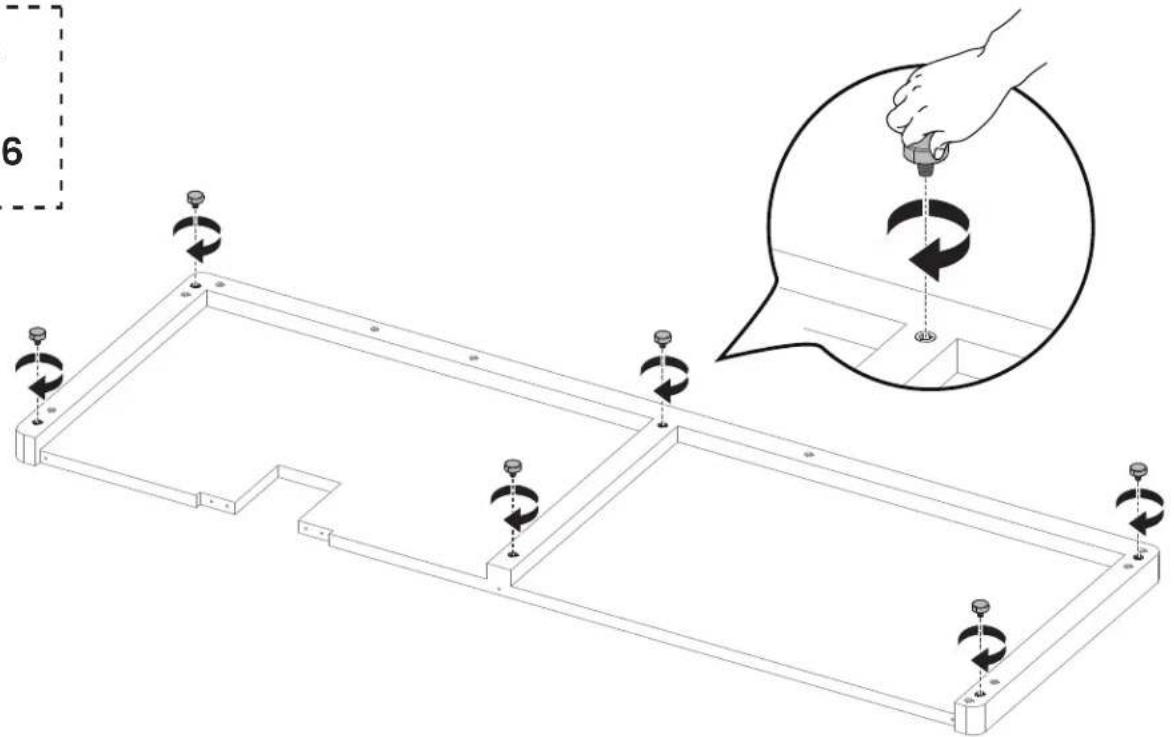

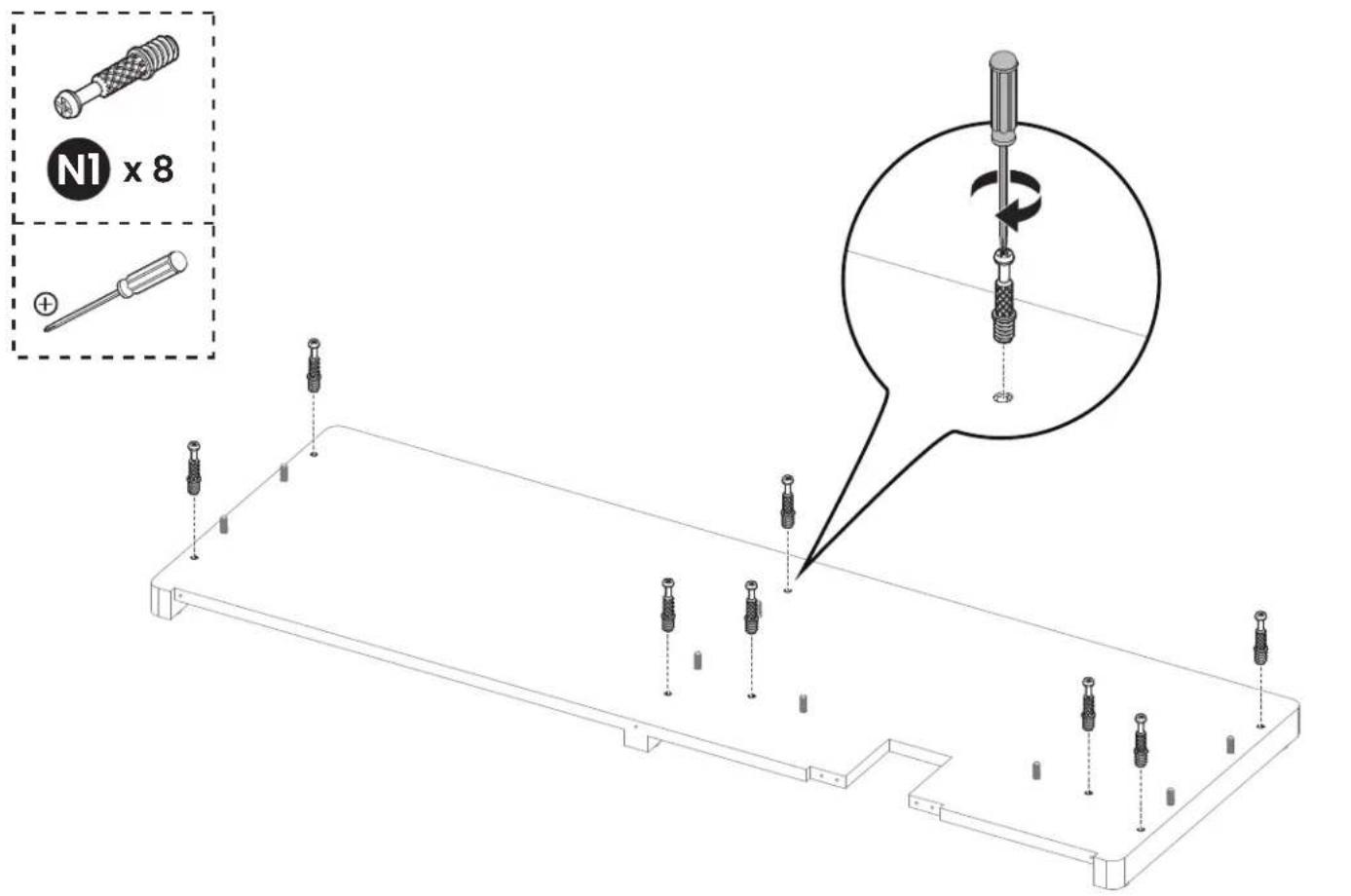

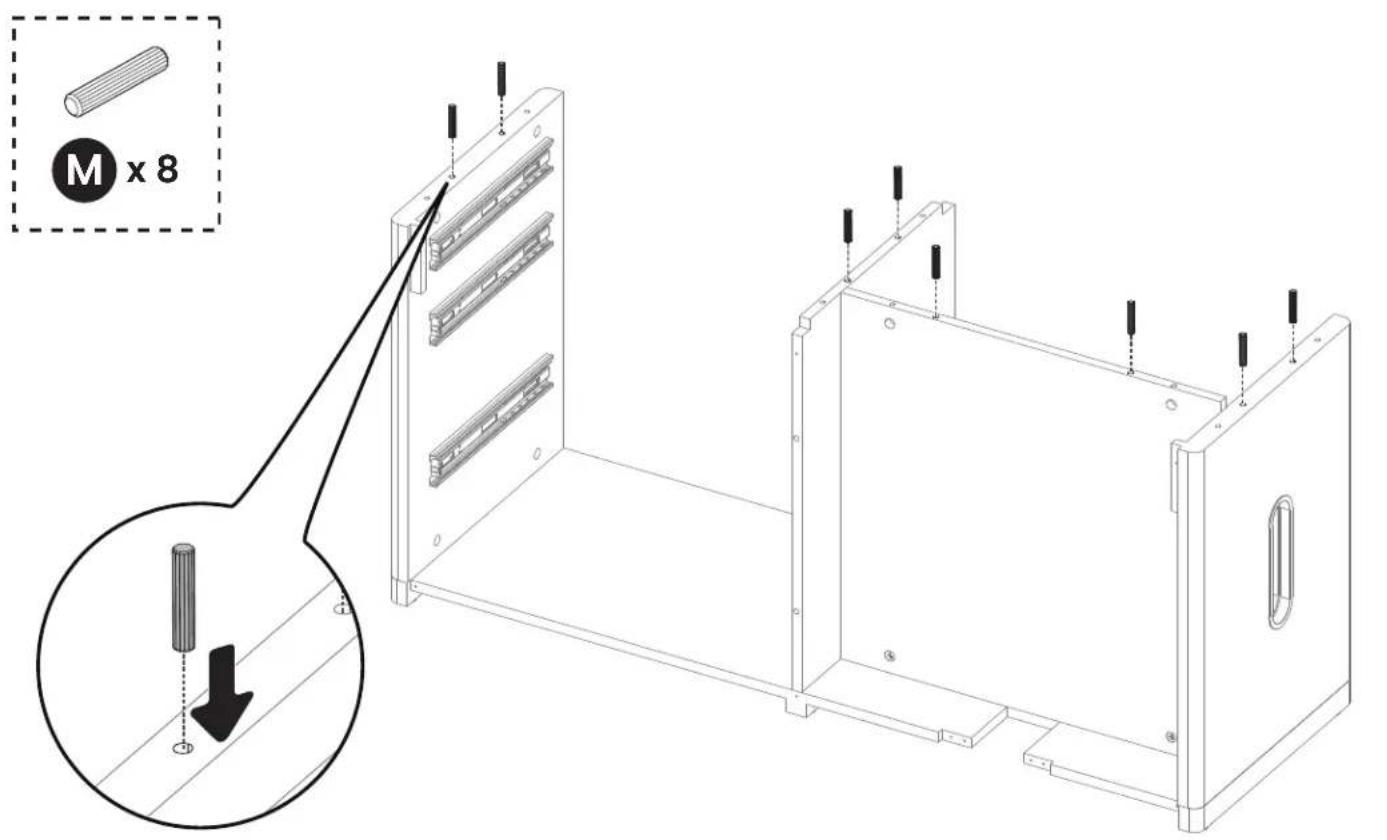

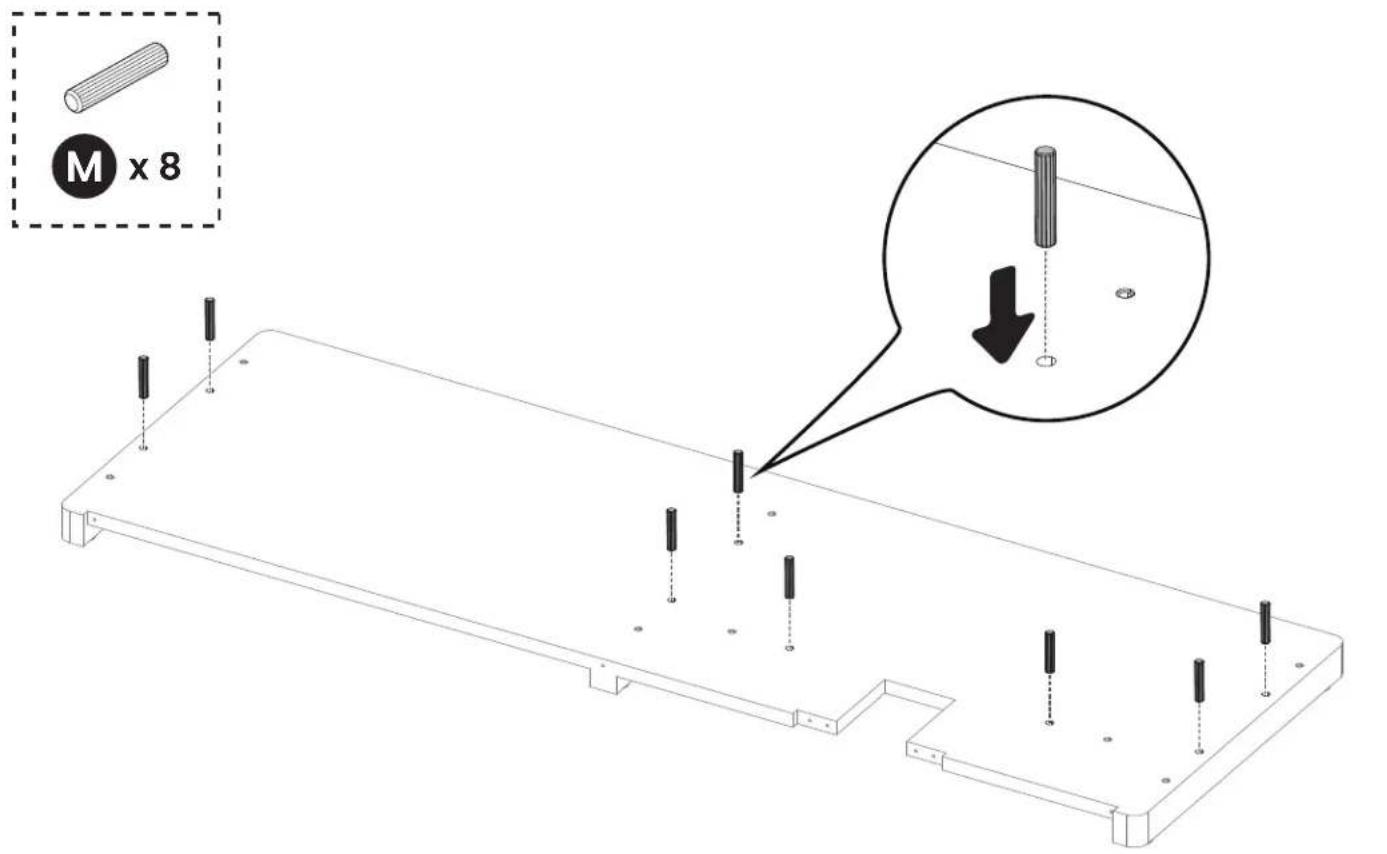

M x 8


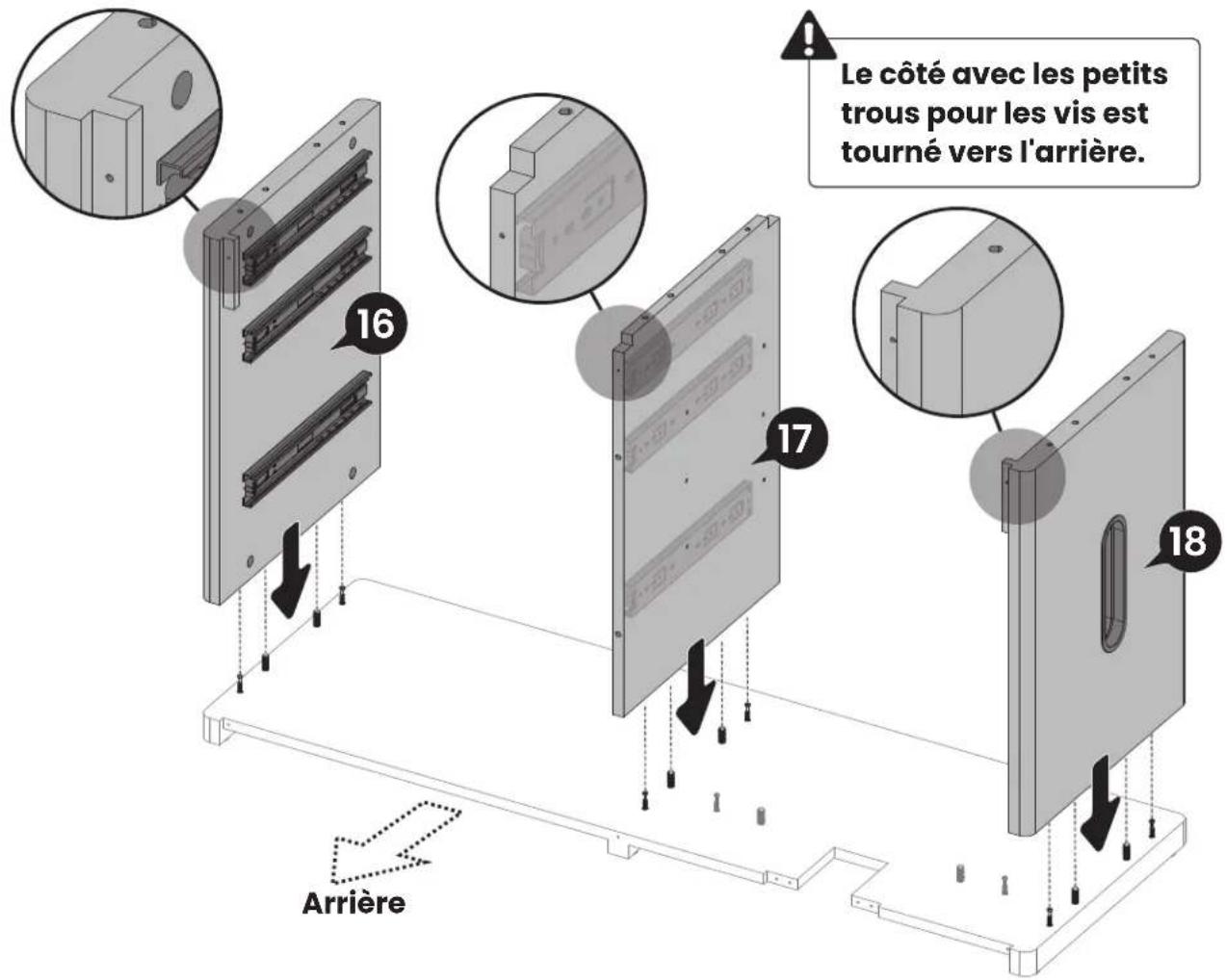

Le côté avec les petits trous pour les vis est tourné vers l'arrière. 16 17 18 Arrière


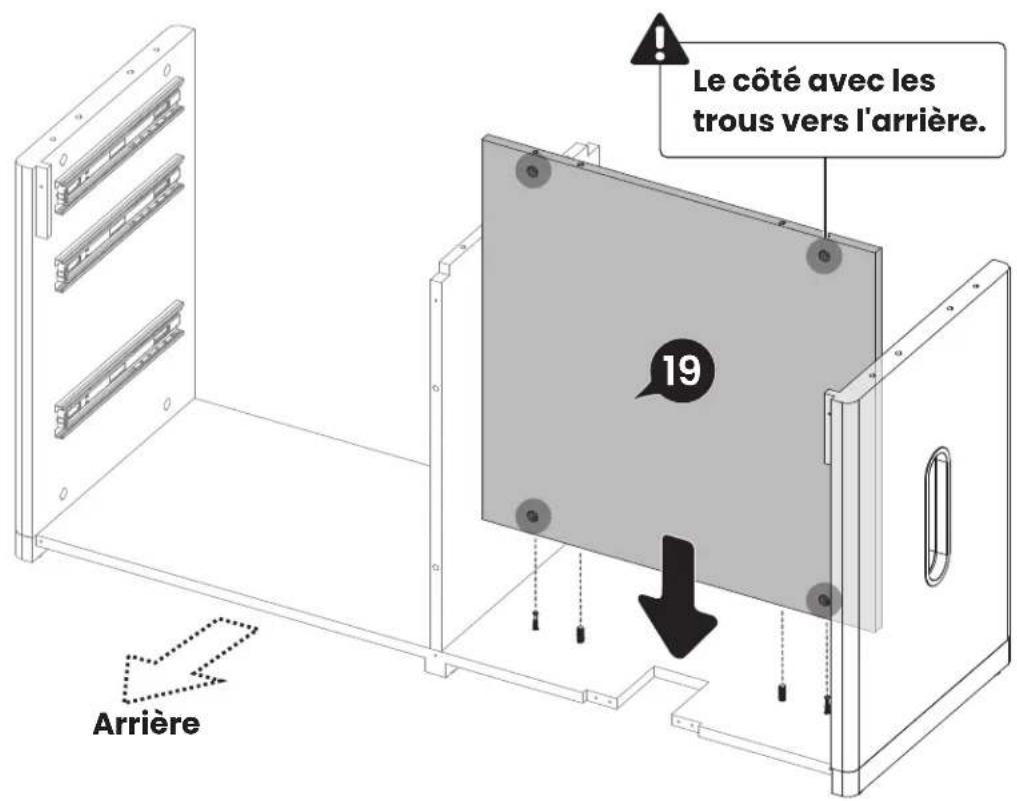

Le côté avec les trous vers l'arrière. 19 Arrière


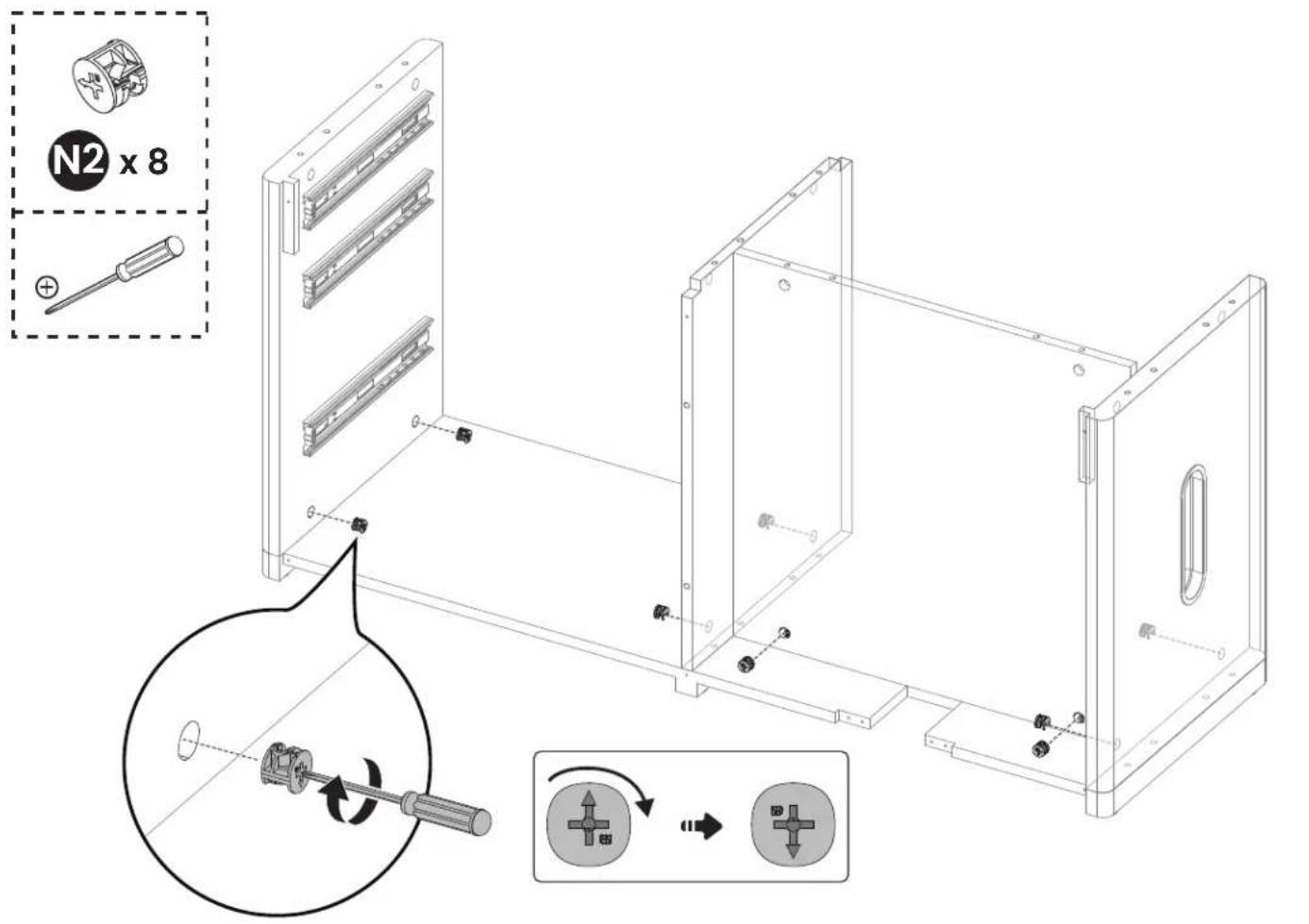

N2 x 8 +


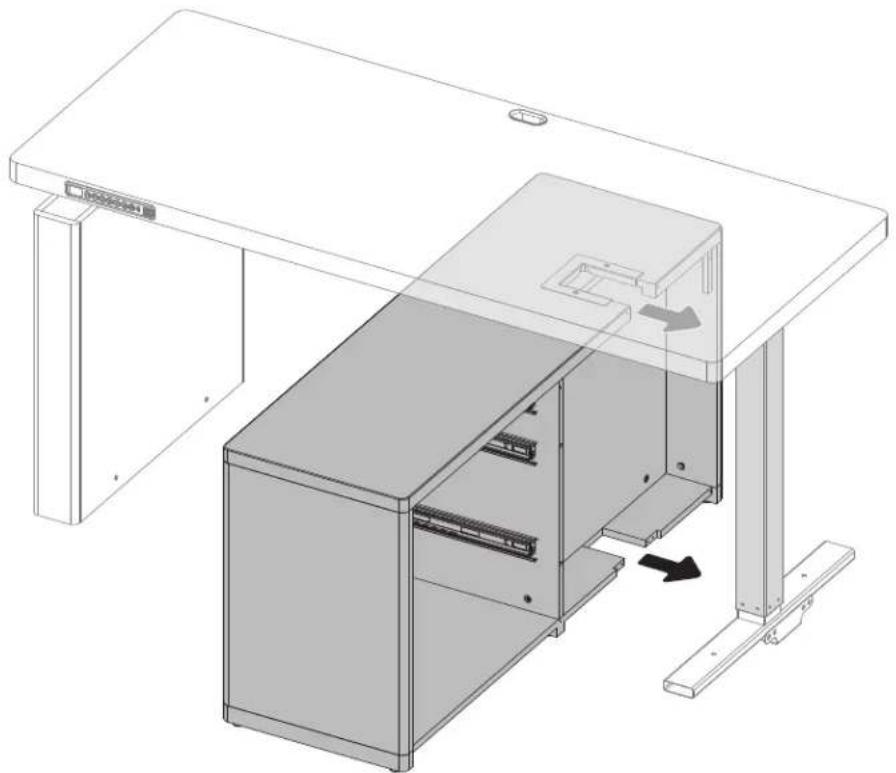

Étape 5 Fixation du Cadre au Armoire

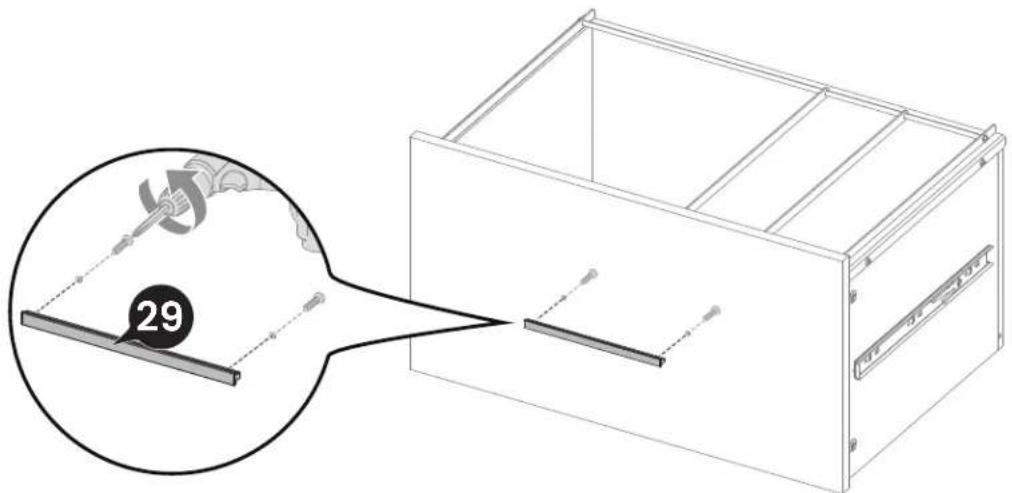

Étape 6 Fixation des Tiroirs


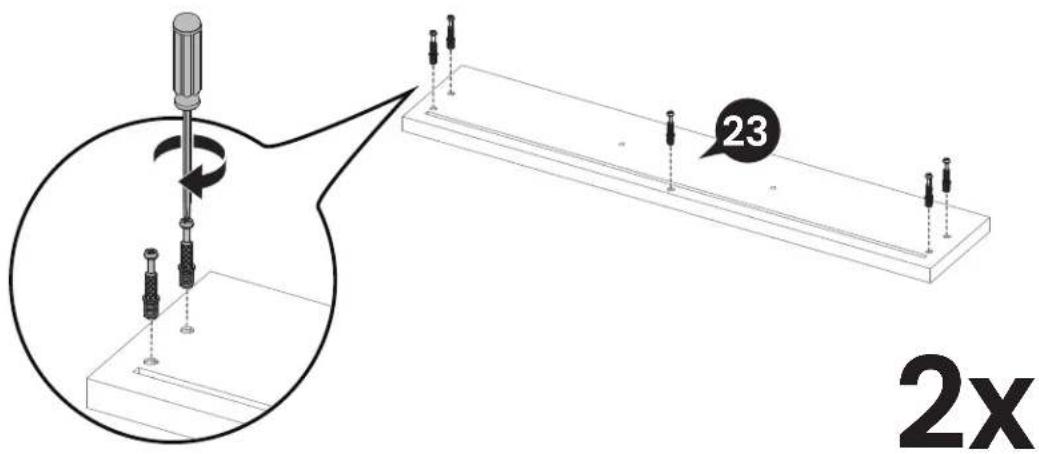

23 2x


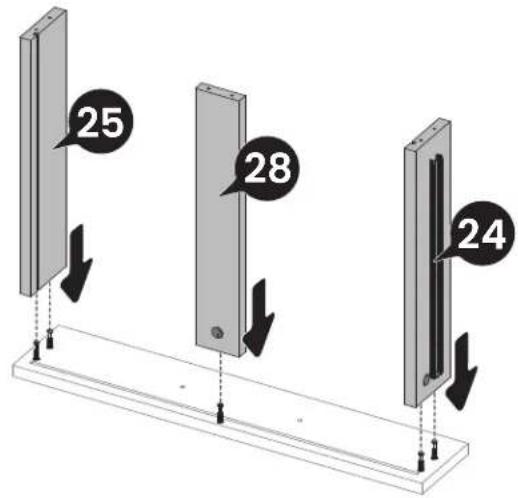

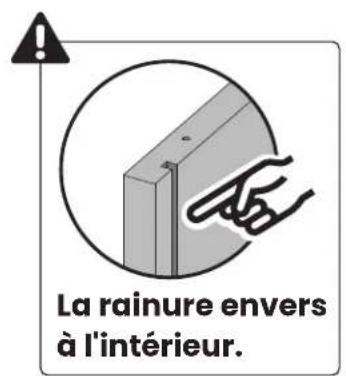

La rainure envers à l'intérieur.


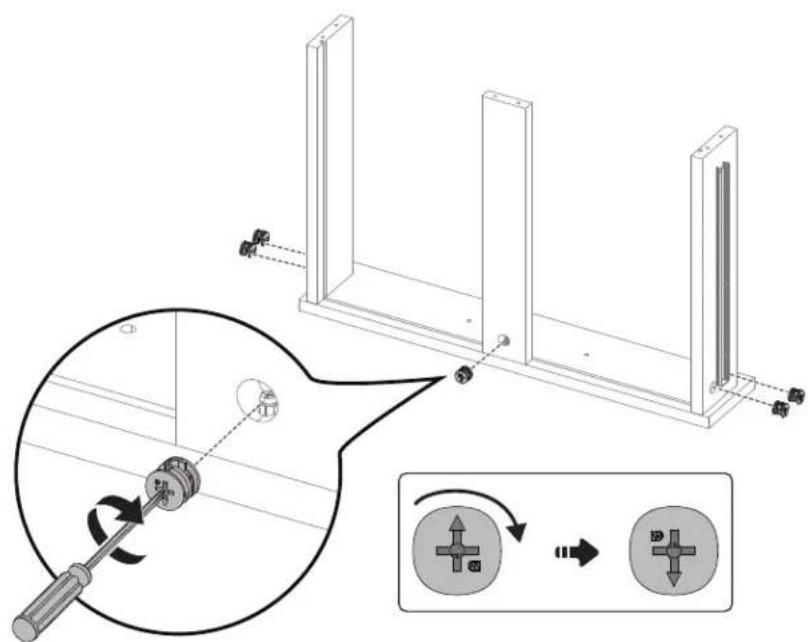

La rainure envers à l'intérieur. 32 28 31


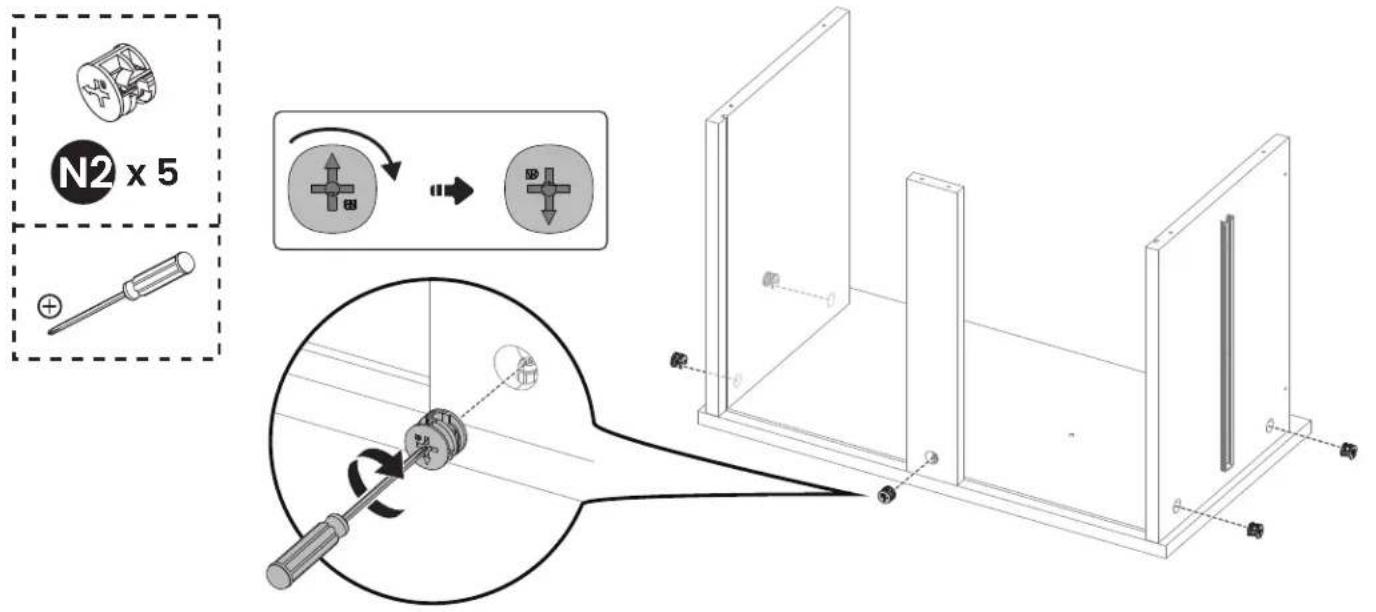

N2 x 5 +


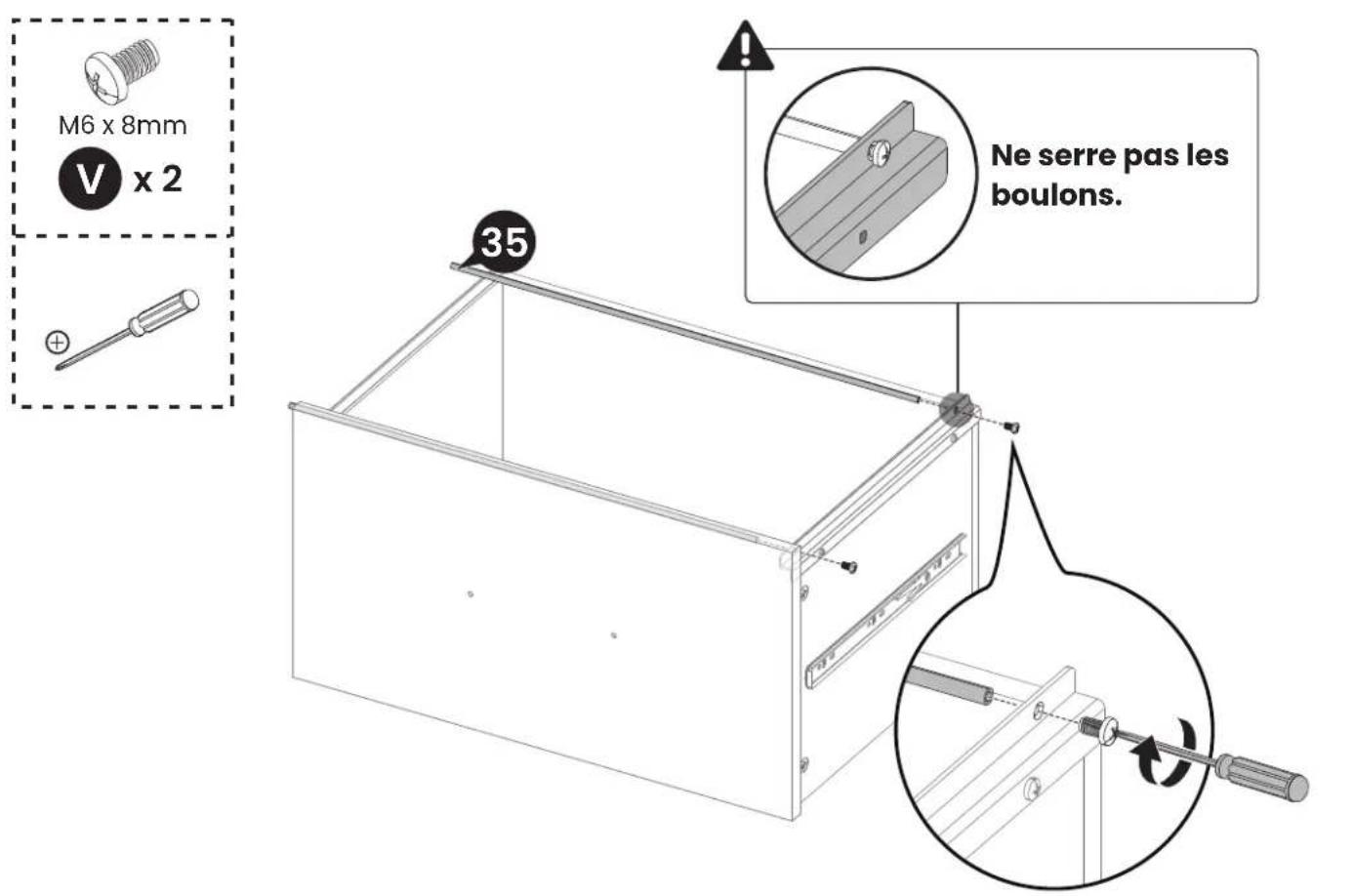

M6 x 8mm V x 2 35 Ne serre pas les boulons.
M6 x 8mm

x2


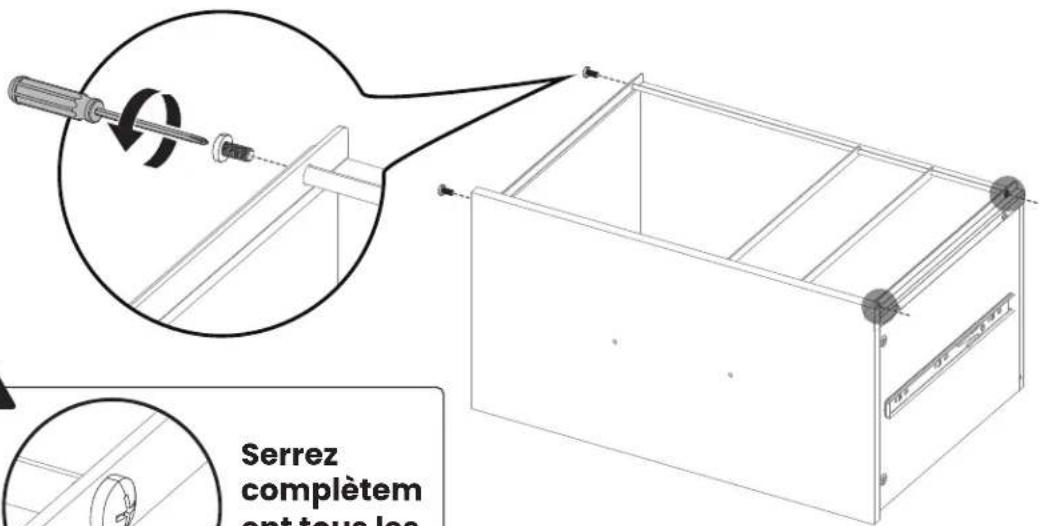

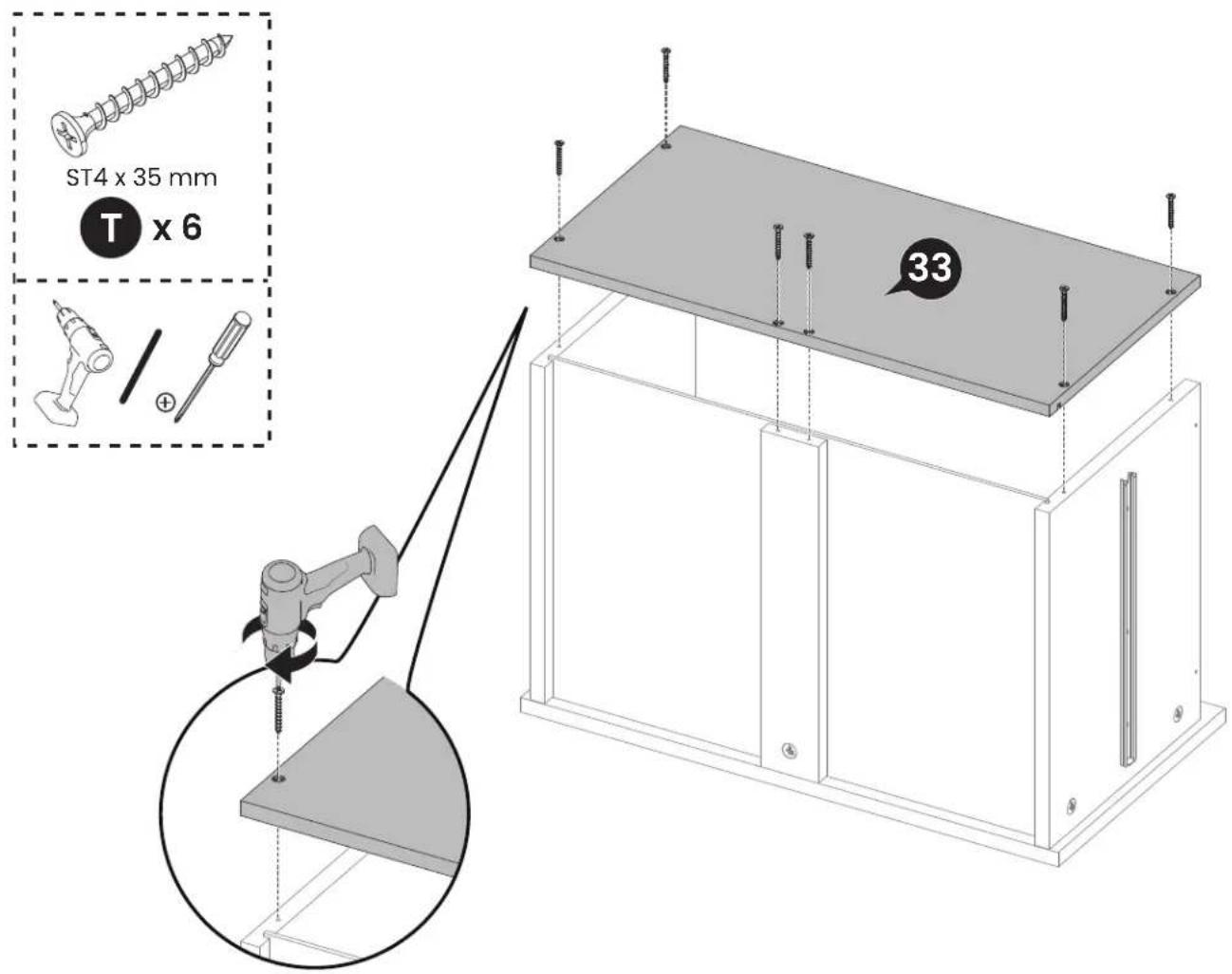

Serrez complètem ent tous les
Serrez complètement tous les boulons.

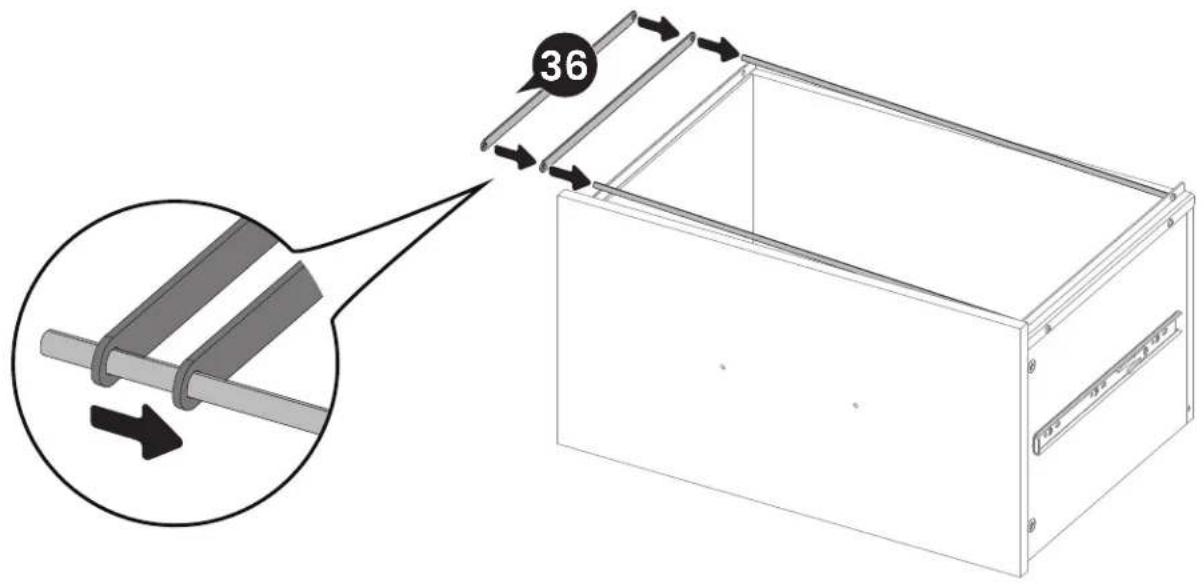

M4 x 18mm

x 2


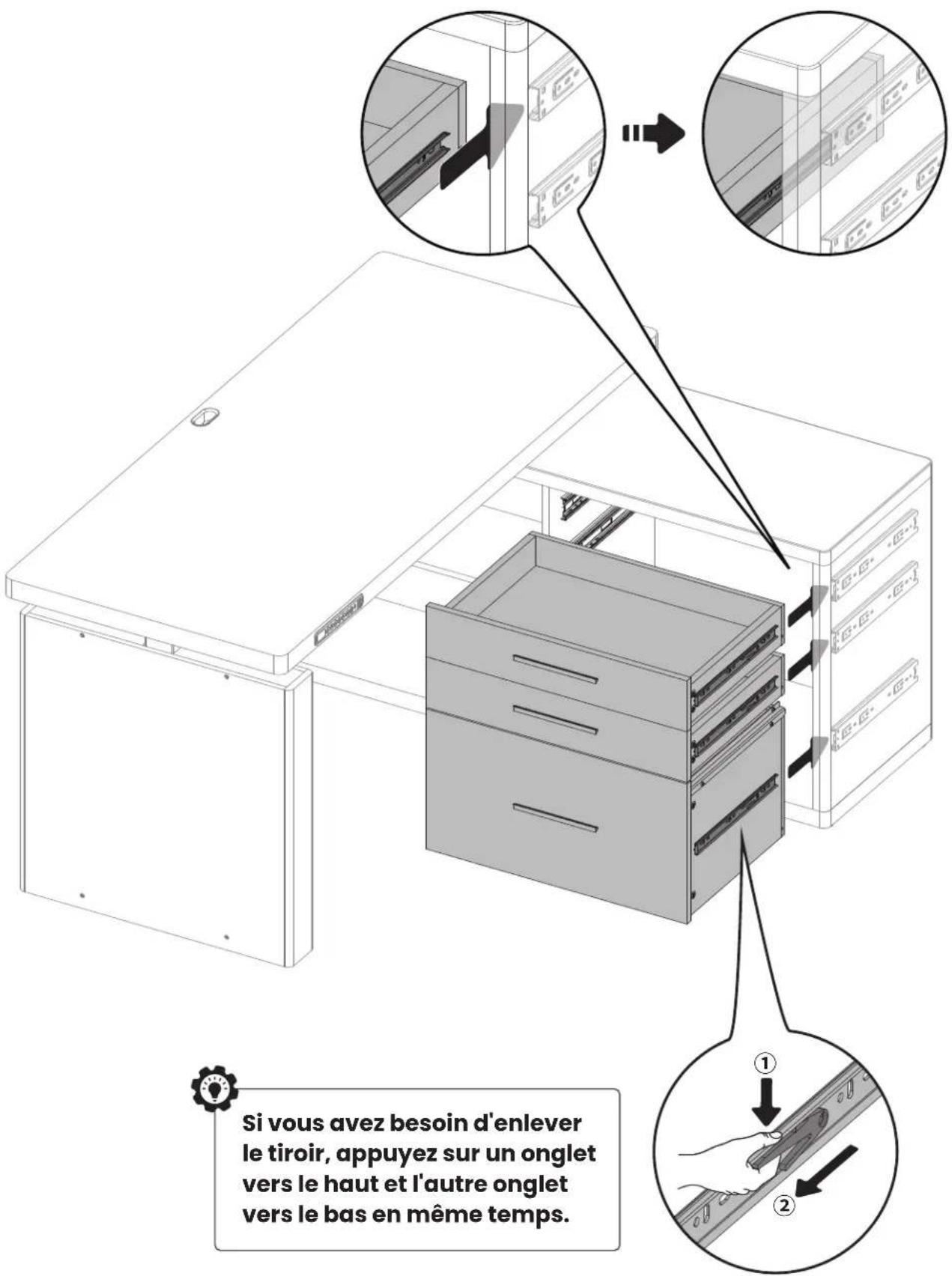

Si vous avez besoin d'enlever le tiroir, appuyez sur un onglet vers le haut et l'autre onglet vers le bas en même temps.
Si vous avez besoin d'enlever le tiroir, appuyez sur un onglet vers le haut et l'autre onglet vers le bas en même temps.

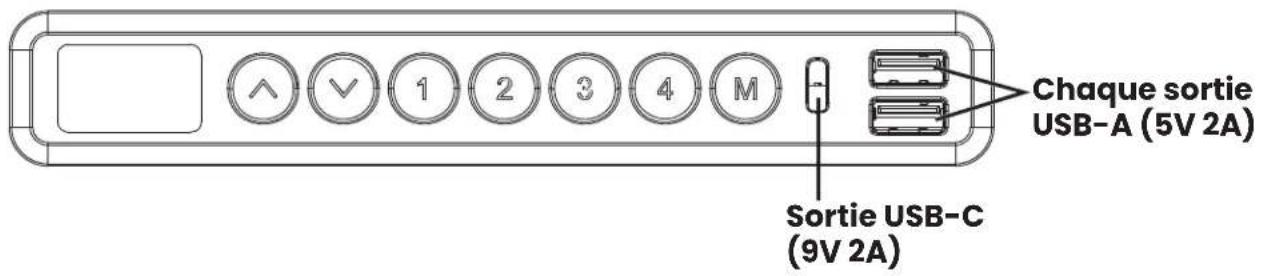

Utilisation du contrôleur
Réinitialiser avant la première utilisation.
Remarque : Assurez-vous qu'il n'y a pas d'obstacles lors de l'utilisation du bureau, que le plateau n'est pas trop près du mur et que tous les câbles sont suffisamment longs pour permettre au bureau de monter et descendre librement. Lorsque l'écran du contrôleur est éteint (mode économie d'énergie), appuyez sur n'importe quel bouton pour le réveiller avant l'opération.
Suggestion : Réglez la hauteur la plus confortable lorsque vous vous asseyez ① et la hauteur la plus confortable lorsque vous vous levez ②. Les deux autres préréglages peuvent être définis pour un autre utilisateur ou pour d'autres hauteurs que vous souhaitez utiliser.
Élevez le bureau (Hauteur maximale : 46,5" / 118 cm)
√ Abaissez le bureau (Hauteur minimale : 27,6" / 70 cm)
- Enregistrer le réglage actuel de la hauteur
Quatre hauteurs peuvent être enregistrées. Appuyez sur le bouton Ⓜ et l'écran affichera « S- ». Appuyez sur le bouton 12, 34, ○, ou ○, la hauteur actuelle sera enregistrée sur ce bouton.
- Sélectionner le réglage de hauteur
Appuyez sur le bouton ①2/3 ④ / ○ / ○. Le bureau se déplacera à la hauteur précédemment définie pour ce bouton. Appuyez sur n'importe quel bouton pour arrêter le bureau.
| Paramètres principaux | |
| Réinitialiser | 1. Appuyez et maintenez le bouton √ jusqu'à ce que le bureau descende à son niveau le plus bas, puis relâchez le bouton.2. Appuyez et maintenez le bouton √ pendant 5 secondes jusqu'à ce que l'écran affiche 'RST', puis relâchez le bouton.3. Appuyez et maintenez le bouton √ jusqu'à ce que l'écran affiche à nouveau la hauteur actuelle. La réinitialisation est terminée. |
| 'RST' s'affiche comme RST à l'écran. | |
| Définir la limite maximale | 1. Appuyez sur le bouton Ⓜ et l'écran affichera 'S-'.2. Appuyez sur le bouton ∧, le 'S-' clignotera une fois à l'écran, puis relâchez le bouton.3. Appuyez et maintenez le bouton Ⓜ pendant 2 secondes jusqu'à ce que l'écran affiche '999'. La hauteur actuelle sera enregistrée comme la limite maximale. |
| Définir la limite minimale | 1. Appuyez sur le bouton Ⓜ et l'écran affichera 'S-'.2. Appuyez sur le bouton √, le 'S-' clignotera une fois à l'écran, puis relâchez le bouton.3. Appuyez et maintenez le bouton Ⓜ pendant 2 secondes jusqu'à ce que l'écran affiche '00.0'. La hauteur actuelle sera enregistrée comme limite minimale. |
| Effacer Limite Maximale/ Minimale | 1. Appuyez sur le bouton Ⓜ et l'écran affichera 'S-'.2. Appuyez et maintenez le bouton Ⓜ pendant 2 secondes jusqu'à ce que l'écran affiche '555'. La limite la plus haute/la plus basse sera effacée. |
| Verrouiller/ Déverrouiller | Appuyez et maintenez le bouton Ⓜ pendant 8 secondes pour activer le verrouillage. L'écran affichera 'LOC' et les boutons seront désactivés. Répétez pour désactiver le verrou. |
Autres paramètres
Pour ajuster les paramètres ci-dessous, suivez les instructions de réinitialisation jusqu'à ce que l'affichage clignote « RST ». Ensuite, suivez les instructions ci-dessous pour ajuster les paramètres individuels. Après réglage, l'écran affichera à nouveau 'RST'. Pour sortir, appuyez et maintenez le bouton ⬇ jusqu'à ce que le bureau descende à son niveau le plus bas et remonte légèrement. L'écran affichera la hauteur actuelle.
- Modifier la sensibilité de détection des collisions
Appuyez et maintenez le bouton ⏰ pendant 5 secondes pour changer le niveau de sensibilité.
10.5 : Haute sensibilité
10.6 : Sensibilité moyenne
10.7 : Faible sensibilité
Remarque : La sensibilité est préréglée sur Normal (Faible sensibilité) par l'usine.
Cependant, la sensibilité peut être ajustée si nécessaire.
- Modifier les unités de hauteur d'affichage
Appuyez et maintenez le bouton ② pendant 5 secondes pour changer les unités de hauteur de l'affichage. L'unité par défaut est impériale.
10,3 : Métrique (cm)
10,4 : Impérial (pouce)
- Modifier la hauteur minimale affichée
Appuyez et maintenez le bouton Ⓜ pendant 5 secondes. La hauteur minimale actuelle clignotera à l'écran. Appuyez sur le bouton ⏰ ou √ pour ajuster la hauteur minimale, puis relâchez le bouton. Après 5 secondes, l'écran affichera à nouveau 'RST'.
| Codes d'erreur du mode de protection | |
| E01 | Protection contre les surintensités : Courant d'entrée trop élevé. Si l'adaptateur AC correct est utilisé, effectuez une réinitialisation avant de continuer à l'utiliser. |
| E07 | Avertissement de dysfonctionnement du capteur : Le capteur de sécurité du moteur ne peut pas être détecté. Éteindre, vérifier les connexions du câble moteur et du câble d'alimentation, rallumer, puis réinitialiser. |
| E12 | Protection contre la sous-tension : Tension d'entrée trop basse. Si l'adaptateur AC correct est utilisé, effectuez une réinitialisation avant de continuer à l'utiliser. |
| H01 | Protection contre la surchauffe : Lorsque le moteur surchauffe ou fonctionne en continu trop longtemps (2,5 minutes au total en 20 minutes), il s'arrête pour éviter les dommages dus à la surchauffe. Attendez au moins 18 minutes ou jusqu'à ce que le moteur refroidisse avant d'effectuer tout autre réglage de hauteur. |
Veuillez essayer de réinitialiser le contrôleur si vous rencontrez des problèmes, y compris les suivants :
- Fonctionnement anormal.
• L'écran du contrôleur affiche un message d'erreur.
