ErgoFx ERDS1-01W - Bureau ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 120 x 60 cm, Hauteur réglable : 70-120 cm, Charge maximale : 120 kg
Utilisation	Conçu pour un usage au bureau, favorise une posture ergonomique, idéal pour le travail assis/debout.
Maintenance et réparation	Nettoyage avec un chiffon doux, vérification régulière des fixations, pièces de rechange disponibles.
Sécurité	Stabilité assurée, vérification de la charge maximale recommandée, utilisation sur surfaces planes.
Informations générales	Garantie de 2 ans, instructions de montage incluses, respect des normes de sécurité en vigueur.

FOIRE AUX QUESTIONS - ErgoFx ERDS1-01W ErgoAV

Comment régler la hauteur du bureau ErgoAV ErgoFx ERDS1-01W ?

Pour régler la hauteur, utilisez le levier situé sur le côté du bureau. Tirez sur le levier tout en ajustant la hauteur du plateau à la hauteur désirée, puis relâchez le levier pour verrouiller la position.

Le bureau ErgoAV ErgoFx ERDS1-01W peut-il supporter un double écran ?

Oui, le bureau ErgoAV ErgoFx ERDS1-01W est conçu pour supporter plusieurs écrans, tant que le poids combiné ne dépasse pas la capacité maximale de 80 kg.

Comment nettoyer la surface du bureau ?

Pour nettoyer la surface, utilisez un chiffon doux et humide avec un nettoyant doux. Évitez les produits abrasifs qui pourraient rayer la finition.

Le bureau est-il facile à assembler ?

Oui, le bureau est livré avec un manuel d'instructions détaillé et tous les outils nécessaires pour un assemblage facile. Cela devrait prendre environ 30 minutes.

Quelle est la garantie du produit ErgoAV ErgoFx ERDS1-01W ?

Le bureau ErgoAV ErgoFx ERDS1-01W est couvert par une garantie de 2 ans contre les défauts de fabrication.

Puis-je utiliser le bureau ErgoAV ErgoFx ERDS1-01W pour le travail debout ?

Oui, le bureau est conçu pour être utilisé à la fois en position assise et debout, grâce à son mécanisme de réglage de la hauteur.

Y a-t-il des accessoires compatibles avec le bureau ErgoAV ErgoFx ERDS1-01W ?

Oui, des supports pour écrans, des organisateurs de câbles et des repose-pieds sont disponibles et compatibles avec le bureau ErgoAV ErgoFx ERDS1-01W.

Comment puis-je signaler un problème ou demander un remplacement ?

Pour signaler un problème ou demander un remplacement, veuillez contacter le service client d'ErgoAV avec votre numéro de commande et une description du problème.

MODE D'EMPLOI ErgoFx ERDS1-01W ErgoAV

Nous avons emballé ce bureauABOUT dans deux colis distincts. Assurez-vous de receivevoir les deux colis avant d'assembler le bureau.

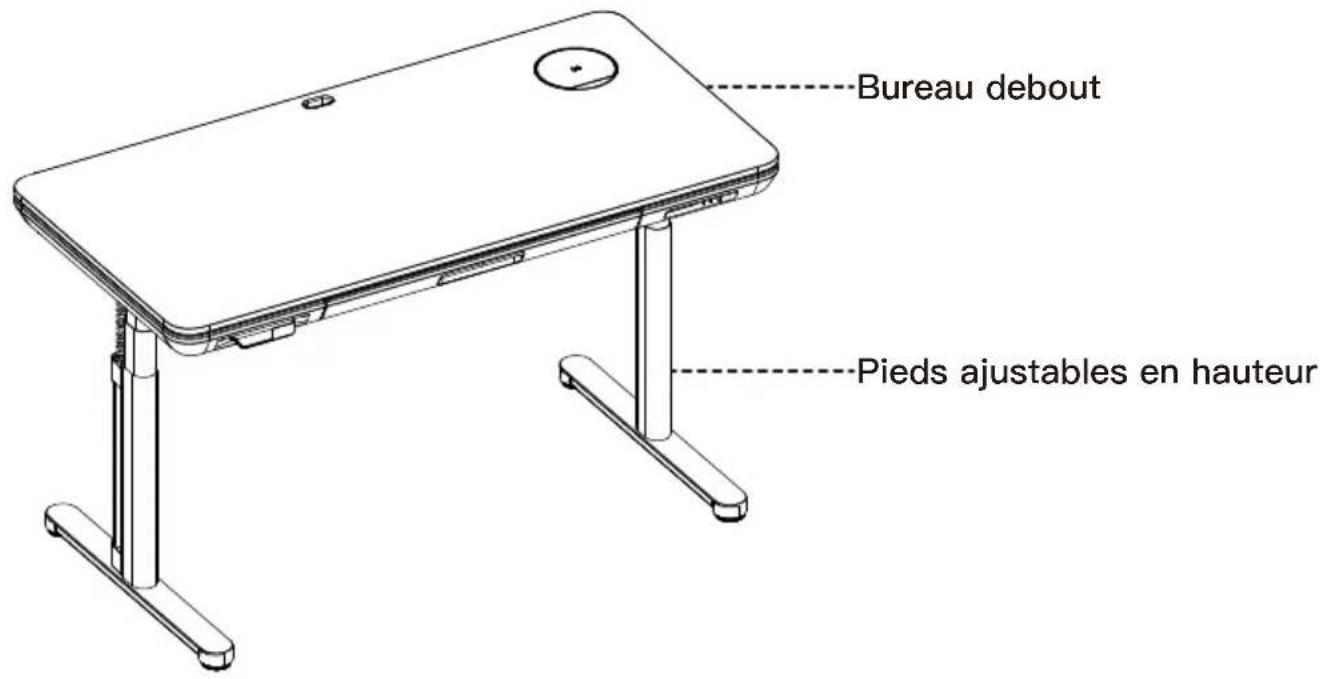

Bureau debut

Pieds ajustables en hauteur

Consignes de sécurité importantes

• Veuillez dire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semble pas claires ou si vous avez des questions, veuilles contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].
  ATTENTION : L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instability et des blessures possibles.
• Veuillez vérifier si le contenu de l'emballage est intact ou endommagé avant l'assemblage.
• Vérifier si l'apparance est normale et les fils du produit sont endommages. Si le produit est endommagé, ne l'assemblez pas et ne l'utilisez pas.
• Veiliez à ce que le produit ne soit pas connecté à une source d'énergie pendant le processus d'assemblage.
  Veillez à ce qu'il n'y ait pas d'obstacles inutiles à proximite de la zone de montage.
• Ne trempez pas les pieces dans du liquide, utilisez seulement un chiffon sec ou légèrement humide pour nettoyer les pieces du produit.
• Ne placez�除 un fil sur une source de chaleur.
  Veillez à éviter tout chocoléctrique lorsqu'vous branchez l'appareil.
• Ne faites pas fonctionner le bureau continulement pendant plus de deux minutes afin d'eviter d'endommager le moteur.

Restrictions de poids

Si vous produit pèse plus lourd, n'utilisez pas ce produit.

AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce bureau est destiné à être utilisé uniquement dans la limite des poids maximums indiqués. L'utilisation de produits plus lourds que les poids maximaux indiqués peuvent entraîner une défaillance du bureau et de ses accessoires, ce qui peut cause des dommages ou des blessures.

Pièces et matériel fournis

Avertissement: Ce produit contient des petits objets susceptibles de partager un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. Les pieces endommagées ou défectueuses ne doivent pas être utilisées. Si vous avez besoin de pieces de rechange, veuilles contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Pièces et matériel fournis

Bureau
01 x1

Pied gauche
02 x1

Pied droit
03 x1

04 x2

Boulons M6 x 16
A x8

Clé Allen
B x1

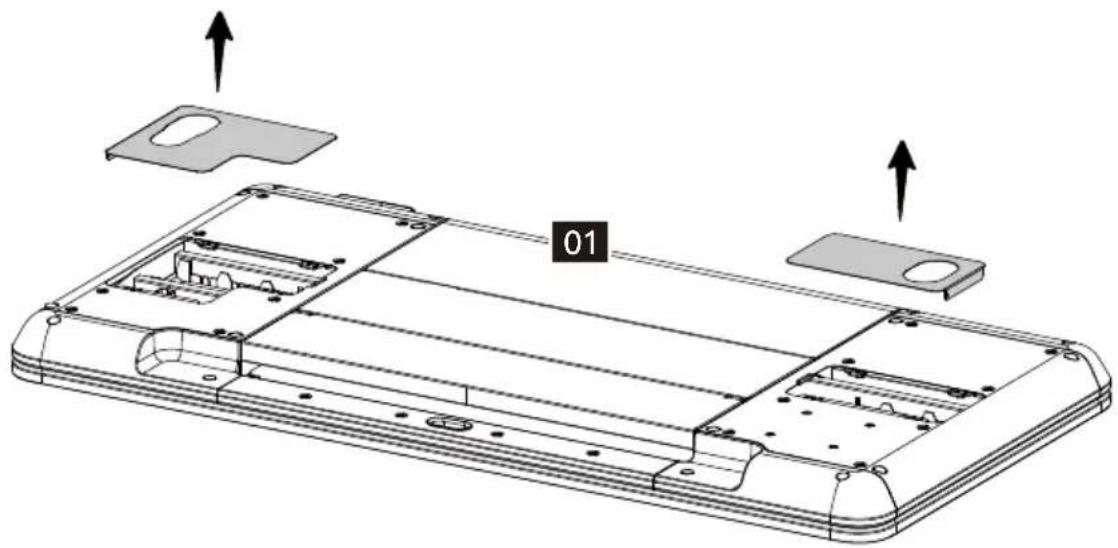

Étape 1

Placez l'ensemble du bureau [01] sur un sol propre et plat, arrangeez-le selon le schéma et retirez les couvertures sur les côtes gauche et droit.

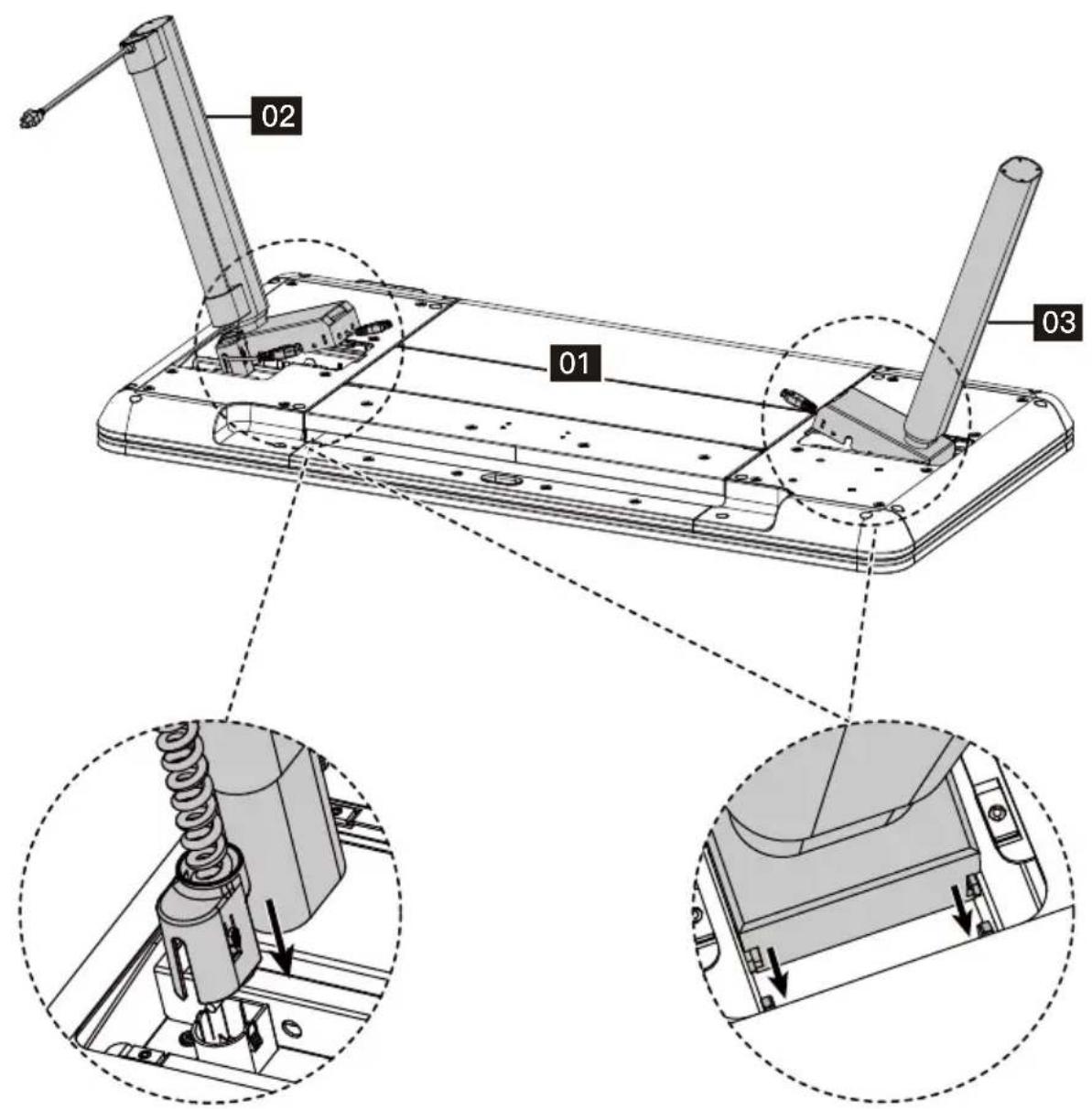

Étape 2

Les jambes [02]&[03] sont pré-inclinées selon la vue, et les rainures des deux côtes de l'extrémité arrêtè sont utilisées pour s'enclencher dans les parties saillantes des deux côtes de la plaque latérale. Tournez et appuyez les jambes vers le bas. Une fois les pieds installés, connectez le cable d'alimentation comme indiqué.

Avant d'insteller le pied gauche, enforcez le cable d'alimentation.
Enclencher les rainures dans les parties saillantes des deux cots de la plaque laterale.

LOURD! Vous aurez peut--etre besoin d'aide pour cette etape.

Lorsque vous appuyez sur le cable d'alimentation, vous avez besoin d'aide pour tener le pied de la table.

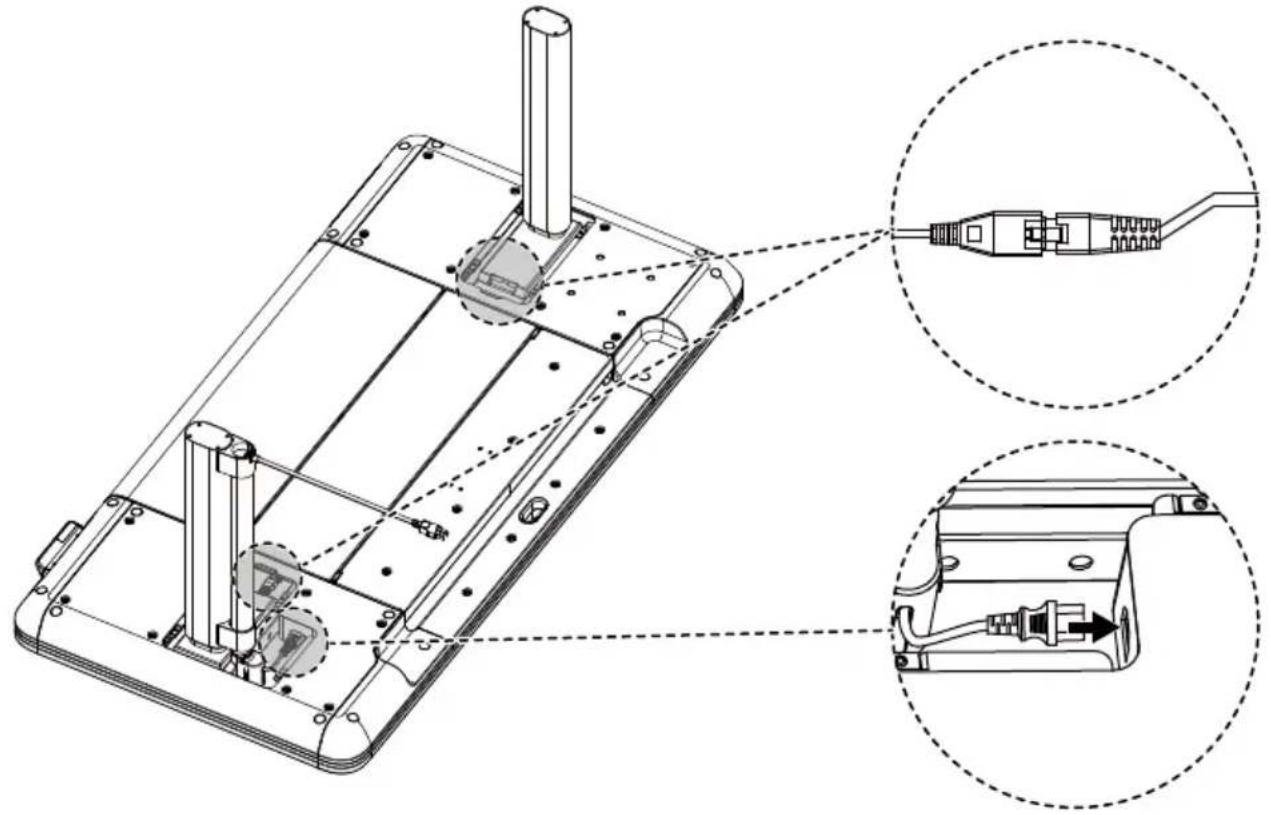

Étape 3

Les cordons d'alimentation des jambes gauche et croite doivent etre connectés aux cordons d'alimentation des deux cotés du bureau. Branchez ensuite la prise du cable à ressort au bureau.

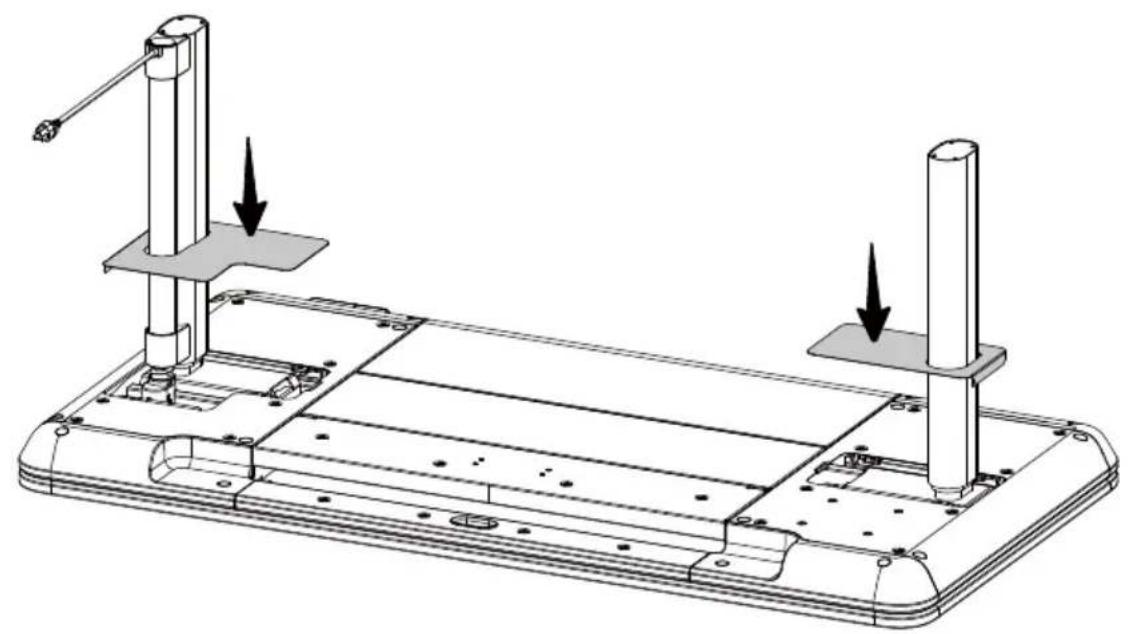

Étape 4

Après avoir installé les jambes, insérez les manchons de protection gauche et droit, qui seront attirés par la surface magnétique en bas.

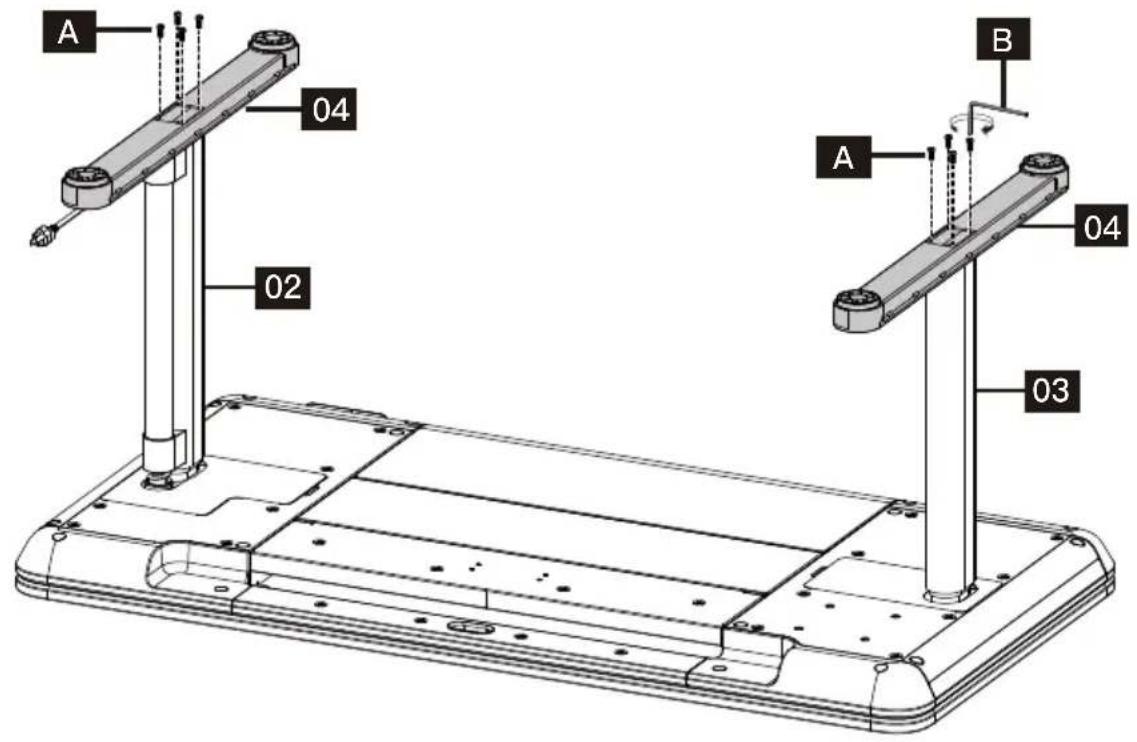

Étape 5

Serrez les boulons [A] à l'aide d'une clé Allen [B] pour installer les pieds [04] sur les jambes [02]&[03].

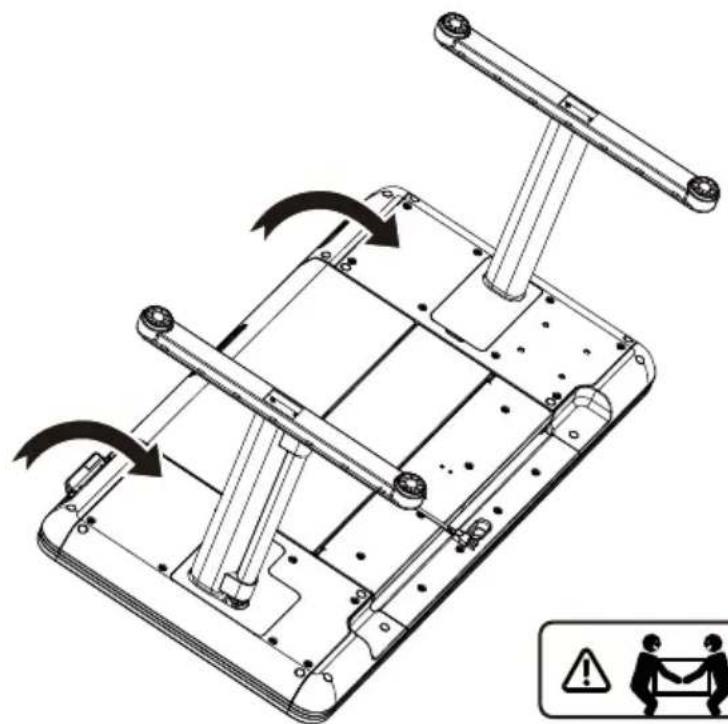

Étape 6

Une fois l'installation de la table terminée, elle doit être returnée. Il est nécessaire de le returner de l'autre côté du contrôleur pour éviter d'endommager le contrôleur sous pression.

ATTENTION!

Pour le bureauABOUT Verre Galaxie, nous avons égale-ment fourni un tapis de protection de bureau. Lorsque vous doivent installer un support d'écran sur le dessus du bureau, veuillez vous reférer à l'illustration ci-dessous pourinstaller le tapis de protection de bureau afin d'éviter les dommages potentiels pouvant survenir pendant le processus d'installation du support d'écran.

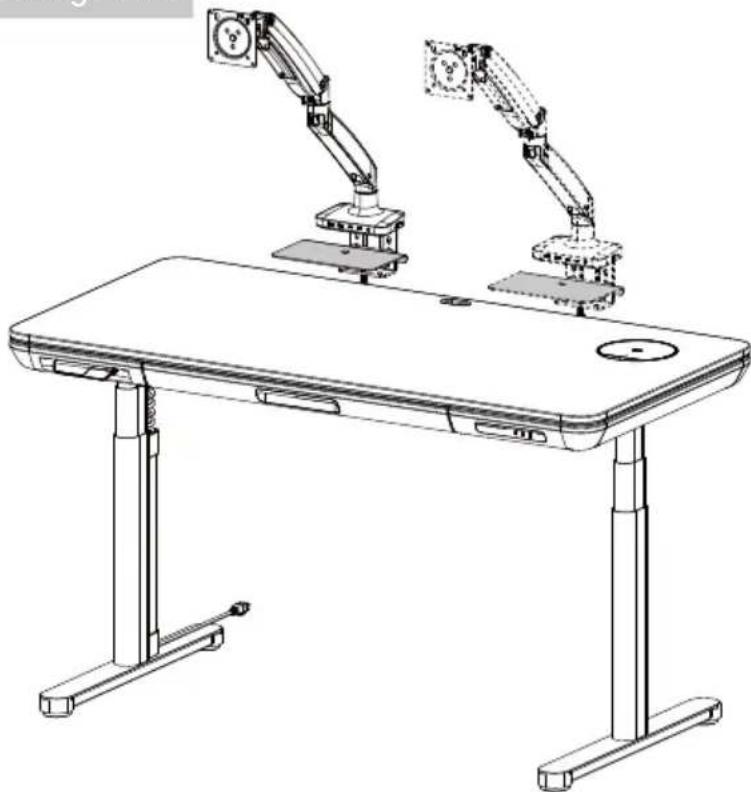

Montage à l'ince de serrage en C

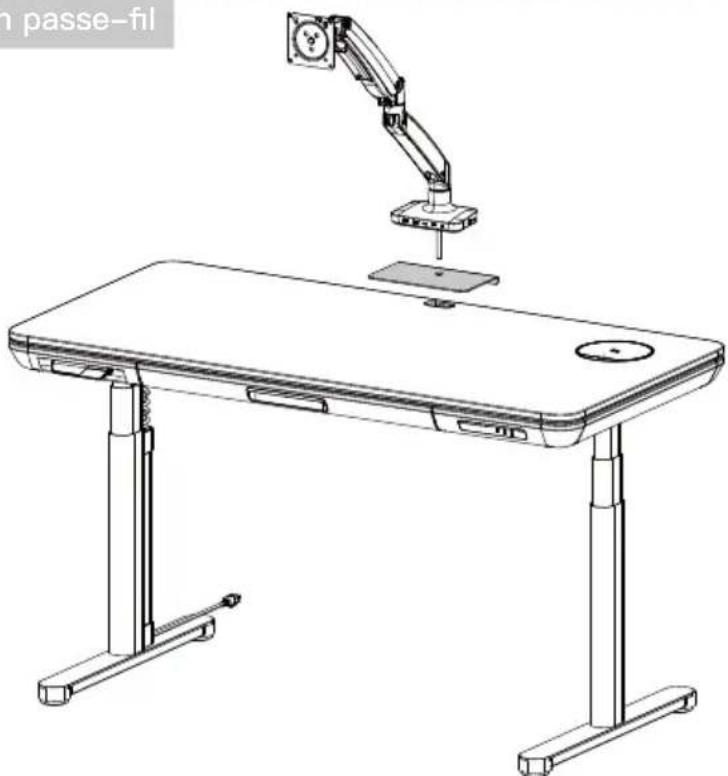

Montage à l'alde d'un passé-fil

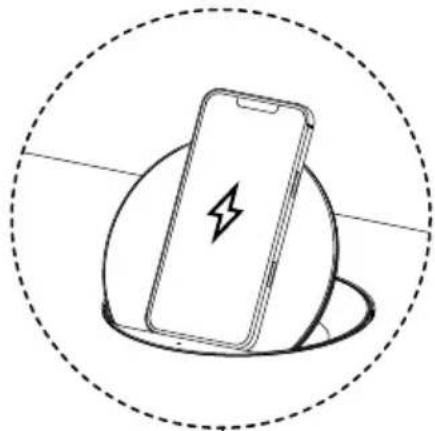

Utilisation du chargement sans fil et du chargeur USB

Après avoir place le téléphone portable sur le module de chargement sans fil, le module s'élevera de 60^ et tournera horizontally de 30^ en sens horaire, et le téléphone portable détectera automatique le chargement. Àpres avoir retire le téléphone portable, le module de chargement sans fil se réinitialisera.

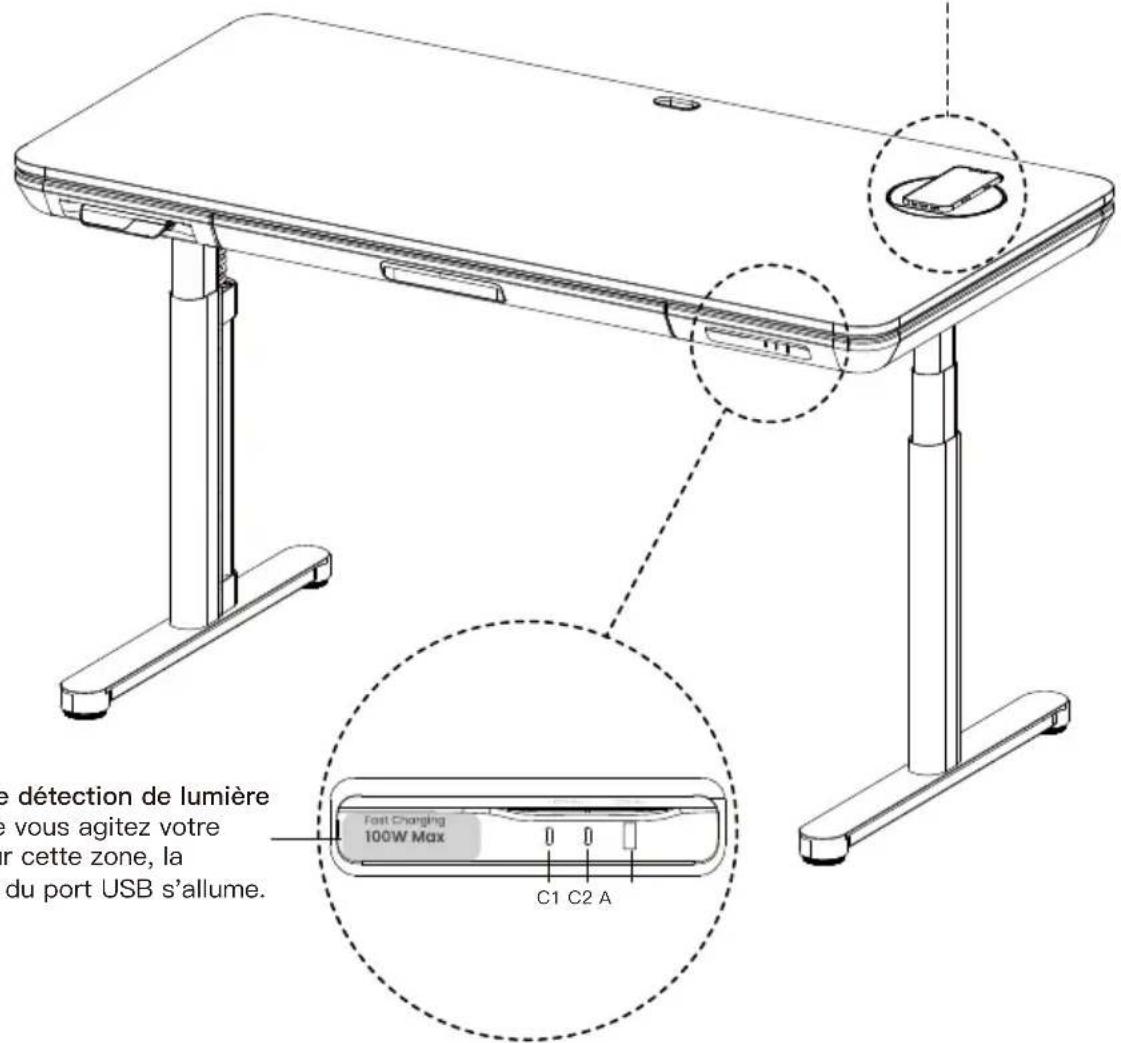

Zone de détction de lumière
Lorsque vous agitez votre main sur cette zone, la lumière du port USB s'allume.

Distribution de courant aux ports C1/C2/A

	Utiliser deux portsUtiliser un port Utiliser trois ports
Sortie C1/C2 : 100W Max	Sortie C1+C2 : 60W Max + 40W Max	Sortie C1+C2+A : 45W Max + 30W Max + 18W Max
	Sortie C1+A : 80W Max + 18W Max
Sortie A : 22.5W Max
	Sortie C2+A : 60W Max + 22.5W Max

Utilisation du panneau de commande

Touche de rappel sédentaire (touche gauche)

Contrôleur

Remarque: Si vous ne comprendez pas la presentation des fonctions du contrôleur du bureau début, vous pouvez scanner le code QR pour télécharger l'application. L'application peut aussi contrôler le bureau début, vous offrant ainsi une expérience plus ingénieuse. Avant d'utiliser cette application sur les téléphones Samsung, vous doivent désactiver le Bixby intégré.

- Fonction faible-consommation

S'il n'y a pas d'opération pendant 10 secondes, l'appareil passera en mode faible-consommation et la manette affichera ERGOAV avant d'eteindre I'ecran et de semettre en veille.

- Fonction de la touche mémoire

Il existe deux préroglages pour la fonction de mémoire. Un pour les hauteurs supérieures à 35,5 pouces et un pour les hauteurs inférieures à 35,5 pouces. ÀpRES avoir régèle la fonction de mémoire, une double pression sur le panneau de commande permet de régler la table sur la hauteur de mémoire 1 ou 2.

Méthode de réglage : Appuyez sur le bouton M situé sur le côte droit du panneau de commande, et♥ - - - apparaitra. Lorsque le bureau est supérieur à 35,5 pouces, appuyez et maintenez le bouton M pendant 1 seconde,♥ - - - apparaitra sur l'écran et la position actuelle sera sauvégardée. Lorsque le bureau est inférieur ou égal à 35,5 pouces, appuyez et maintenez pendant 1 seconde,♥ - - 2 apparaitra sur l'écran et la position actuelle sera sauvégardée.

- Fonction des limites supérieure et inférieure

Après avoir régle la fonction de limite supérieure et inférieure, lorsque vous tirez le panneau de commande vers le haut pour atteindre la limite supérieure régée, le bureau cesse s'élever. Lorsque vous descendez le panneau de commande pour atteindre la limite inférieure régée, le bureau s'arrête de descendre une fois que la limite est atteinte.

Méthode de réglage : Appuyez et maintenez le bouton M pendant 5 secondes. Entrez dans le menu principal. Déplacez le panneau de commande pour atteindre l'interface de fonction des limites supérieures et inférieures avec ↓ , appuyez sur le bouton M pour entrer dans l sous-menue correspondant. Utilisez le panneau de commande pour aller vers le haut ou vers le bas de la page. Une fois sur la page, Sélectionnez la position actuelle comme limite de hauteur supérieure MAX ou inférieure MIN . ÀpRES avoir défini une limite de hauteur, si vous souhaitez ajuster le bureau à une autre limite préféérée, entrez à nouveau dans le menu et repêtez le processus.

- Fonction de rappel sédentaire

Après avoir reglé l'heure du rappel sédentaire, appuyez sur le boutonitué sur le côte gauche du panneau de commande pour activer ou désactiver la fonction de rappel sédentaire. La fonction de rappel sédentaire ne sera pas programmée lorsque la hauteur du bureau supérieure à 39,3 pouces. La fonction de rappel sédentaire est programmée lorsque la hauteur du bureau est inférieure ou égale à 39,3 pouces. Àpres la fin de la période sédentaire, l'interface affiche alternatively (()) à des intervalles de 1,5 seconde. Il vous invite à élever le bureau à la hauteur souhaitée. La fonction de rappel sédentaire peut égale-ment être réglée sur l'APP

Méthode de réglage: Appuyez et maintenez le bouton M pendant 5 secondes. Àpres l'appari-tion de , entrez dans le menu principal. Déplacez le panneau de commande vers le haut ou vers le bas pour localiser la fonction de rappel sédentaire. Àpres avoir localisé l'interface de rappel sédentaire avec , appuyez sur le bouton M pour acceder au sous-menu correspond-dant. Déplacez le panneau de commande vers le haut ou vers le bas pour régler l'heure du rappel sédentaire. Une fois l'heure de rappel sédentaire confirmée, une icône de confirmation s'affiche.

- Fonction de verrouillage du panneau de contrôle

La fonction de verrouillage du panneau de commande est conçue pour empêcher tout réglage accidentel de la hauteur du bureau via le panneau de commande. Une fois la fonction activée, la hauteur du bureau debout ne peut plus être réglée par le biais du panneau de commande, mais uniquement via l'APP. Le panneau de contrôle peut être utilisé à nouveau pour réglages après le déverrouillage en suivant les étapes ci-dessous.

Méthode de réglage : Appuyez et maintenez le bouton M pendant 5 secondes pour acceder au menu des paramètres. Déplacez le panneau de commande vers le haut et vers le bas pour afficher l'interface de verrouillage du panneau de commande et appuyez sur le bouton M pour acceder au sous-menu correspondant. Choisissez d'activer le verrouillage du panneau de commande ou de le désactiver .

Lorsque la fonction de verrouillage du panneau de commande est activée avec succès, panneau de commande passé en mode verrouillage après 10 secondes d'inactivité. Apa..., appuyé sur un bouton, l'illustration apparait. Suivez la sequence de déverrouillage des boutons dans l'illustration pour revenir à l'écran d'affichage de la hauteur.

- Fonction de réinitialisation

Après avoir réinitialisé le clavier de commande, tout message d'erreur sur l'écran d'affichage sera effacé. Une fois réinitialisé, le bureau sera à la position la plus haute en raison instructions de réinitialisation et ne revienda pas à sa hauteur d'origine à moins que cela ne soit fait manuellement. Tous les réglages antérieurs (positions de mémoire, limites supérieure et inférieure, entre autres) ne seront pas réinitialisés.

Méthode de réglage : Lorsqu'une erreur se produit, veuillez-vous référer à l'annexe du manuel pour le dépannage (Solutions des codes d'erreur). Tirez ensuite la manette vers le bas pendant 5 secondes, jusqu'à ce que l'écran affiche RESET. Une fois que RESET s'affiche, le bureau est en état de réinitialisation. Une fois en état de réinitialisation, relâchéz le panneau de commande. Àpres l'avoir reliâché, tirez à nouveau le panneau de commande vers le bas pour lancer la réinitialisation. Pendant la réinitialisation, le bureau s'élige jusqu'à sa position la plus haute. Àpres avoir atteint le point le plus haut, la réinitialisation est terminée et l'écran affiche la valeur de la position la plus haute/courante du bureau.

Codes d'erreur du mode de protection

Code d'anomalie		SolutionDescription d'anal
E01	M1 Protection contre les surintensités	Vérifiéz si la charge est trop lourde ou si un object bleque le mouvement d'élévation et d'abaisissement du bureau. Si les problèmes susmentionnés sont résolus, appuyez longuement sur le bouton d'abaisissement pour réinitialiser l'appareil et, une fois la réinitialisation terminée, continue à l'utiliser.
E02	M2 Protection contre les surintensités
E03	M3 Protection contre les surintensités
E04	M4 Protection contre les surintensités
E05	M5 Protection contre les surintensités
E06	M6 Protection contre les surintensités
E07	M1 Défaut de traction	Vérifiéz si les jambes sont bien serrées, après avoir éliminé l'anomalie, appuyez longuement sur le bouton de descente pour réinitialiser, et une fois la réinitialisation terminée, continue à l'utiliser.
E08	M2 Défaut de traction
E09	M3 Défaut de traction
E10	M4 Défaut de traction
E11	M5 Défaut de traction
E12	M6 Défaut de traction
E13	Interruption de la communication entre les contrôleurs A et B.	Vérifiéz si le connecteur entre les contrôleurs A et B est déconnecté. Àpres avoir éliminé l'anomalie, appuyez longue-ment sur le bouton vers le bas pour réinitialiser, et une fois la réinitialisation terminée, continue à l'utiliser.
	La différence de hauteur entre les deux jambes du contrôleur dépasse la valeur définie et n'est pas synchronisée.	Vérifiéz si les jambes sont bien serrées, après avoir éliminé l'anomalie, appuyez longuement sur le bouton de descente pour réinitialiser, et une fois la réinitialisation terminée, continue à l'utiliser.
H01	Protection contre la surchauffe (Protection du mode de fonctionnement)	Le contrôleur a besoin de se reposer pendant un certain temps. Une fois que la température a baisse, il peut être utilisé à nouveau.

omalie
