ERDS4-01 - Bureau ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bureau assis-debout électrique
Marque	ErgoAV
Modèle	ERDS4-01
Plage de réglage en hauteur	70 à 118 cm (27,6 - 46,5 po)
Vitesse maximale	18 mm/s
Charge maximale (bureau + articles)	70 kg (154 lb)
Poids maximal du moniteur	6,3 kg (14 lb)
Alimentation	100-240V AC
Fonctions principales	Réglage motorisé, mémoire 4 hauteurs, verrouillage enfant, détection anti-collision
Ports USB	1x USB-A (5V 2A) et 1x USB-C (9V 2A)
Contrôle	Panneau de commande avec écran numérique
Protection	Surintensité (E01), sous-tension (E12), surchauffe (H01), dysfonctionnement capteur (E07)
Accessoires inclus	Tiroir, plateau de gestion des câbles, clips de câble, clé Allen, vis, chevilles
Matériaux	Cadre en acier, plateau en panneau de particules
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Dégager tout obstacle avant utilisation ; vérifier la longueur des câbles
Pièces détachées et réparabilité	Contacter le support pour les pièces : [phone] ou [e-mail]
Informations générales	Notice disponible en français, anglais, espagnol

FOIRE AUX QUESTIONS - ERDS4-01 ErgoAV

Comment réinitialiser le bureau après la première installation ?

Appuyez et maintenez le bouton √ jusqu'à ce que le bureau descende au plus bas. Ensuite, maintenez √ pendant 5 secondes jusqu'à ce que l'écran affiche 'RST'. Relâchez et maintenez à nouveau √ jusqu'à ce que la hauteur actuelle s'affiche. La réinitialisation est terminée.

Quelle est la charge maximale supportée par le bureau ?

La charge maximale totale (bureau + équipement) est de 70 kg (154 lb). Le moniteur ne doit pas dépasser 6,3 kg (14 lb).

Comment enregistrer une hauteur préréglée ?

Réglez la hauteur souhaitée, puis appuyez sur le bouton Ⓜ (l'écran affiche 'S-'). Appuyez sur l'un des boutons de mémoire ①, ②, ③ ou ④ pour enregistrer.

Que signifie le code d'erreur E01 ?

Le code E01 indique une protection contre les surintensités. Vérifiez l'adaptateur secteur, puis effectuez une réinitialisation.

Comment changer les unités d'affichage de cm en pouces ?

Suivez la procédure de réinitialisation jusqu'à voir 'RST' clignoter, puis maintenez le bouton ② pendant 5 secondes pour basculer entre métrique et impérial.

Puis-je utiliser les ports USB pour charger mon téléphone ?

Oui, le port USB-A fournit 5V/2A et le port USB-C fournit 9V/2A, adaptés à la charge de la plupart des appareils.

Comment activer le verrouillage enfant ?

Appuyez et maintenez le bouton Ⓜ pendant 8 secondes. L'écran affiche 'LOC'. Répétez la même action pour déverrouiller.

Que faire si le bureau ne monte plus après une utilisation prolongée ?

Le code H01 (surchauffe) apparaît après 2,5 minutes de fonctionnement continu. Attendez au moins 18 minutes pour que le moteur refroidisse avant de réutiliser.

Comment ajuster la sensibilité de détection des collisions ?

Lors de la réinitialisation (écran 'RST'), maintenez le bouton ⏰ pendant 5 secondes pour choisir entre 10.5 (haute), 10.6 (moyenne) ou 10.7 (faible).

Comment nettoyer le bureau ?

Utilisez un chiffon doux et sec pour essuyer le plateau et le cadre. Évitez les produits chimiques ou abrasifs qui pourraient endommager la surface.

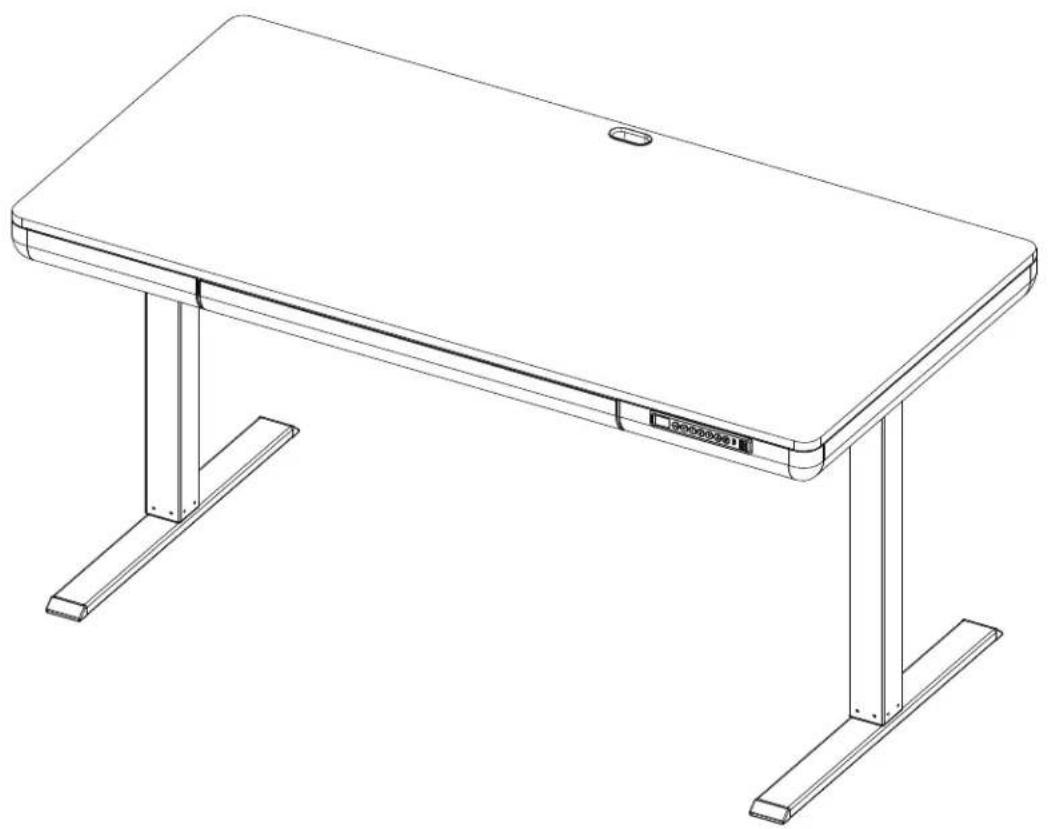

MODE D'EMPLOI ERDS4-01 ErgoAV

English 01-19 Español 39 a 57Français 20 à 38

Plage de réglage en hauteur 27,6-46,5" (70-118cm)

Entrée d'alimentation 100V-240V

Max. Vitesse 18mm/s

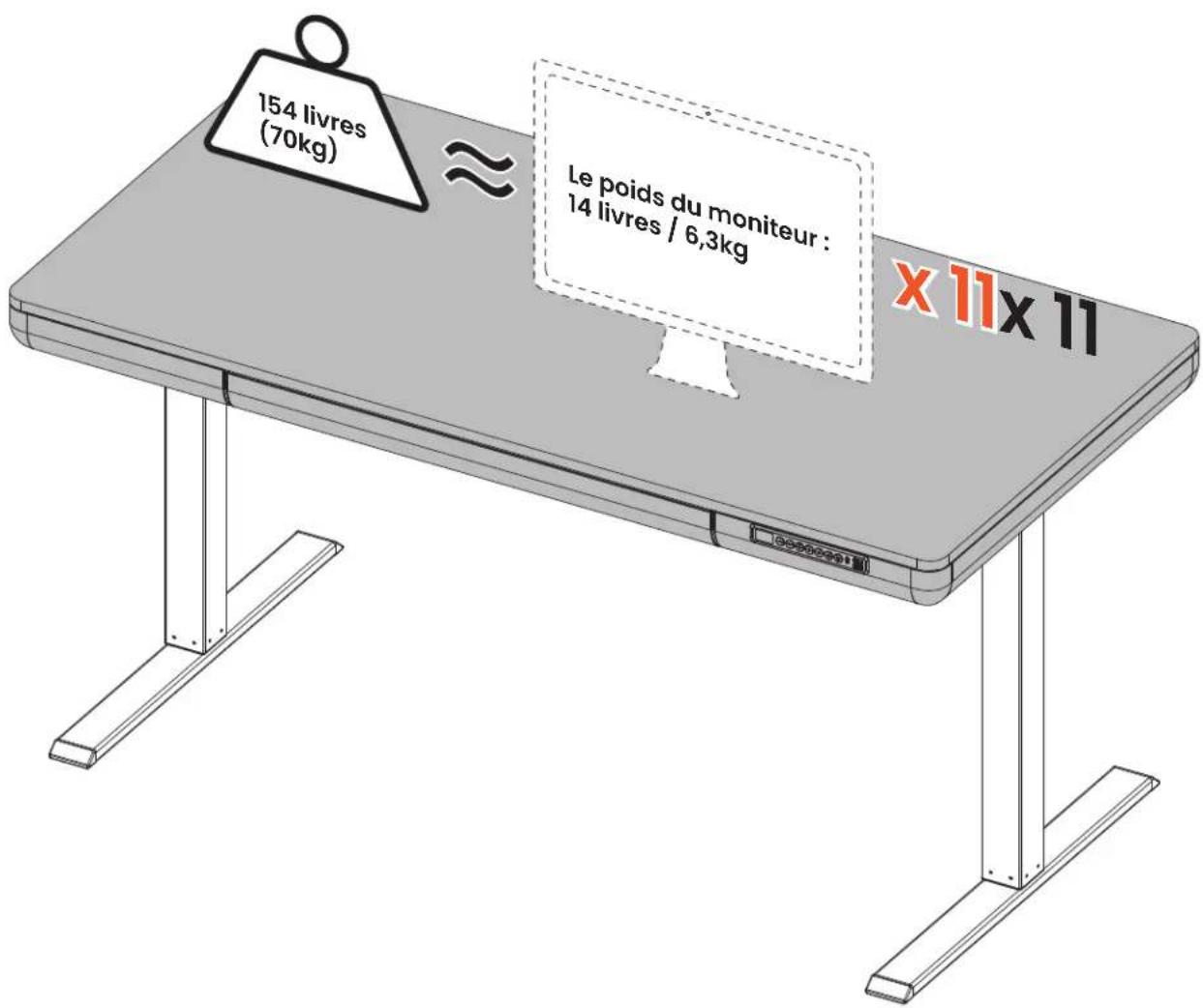

Max. Charge

154 livres / 70kg (Bureau + Autres articles)

Outils nécessaires (Non compris)

Pièces et matériel fournis

A x 8

Boulon M6 x 30mm

B x 10

Boulon M6 x 10mm

C x1

Pièces et matériel fournis

x1

Clé Allen

5/32" (4mm)

x14

Boulon

M6 x 14mm

x2

x4

x 4

Boulon à cameCheville à bois Verrou à came

x2

Support de plateau

x1

Plateau de gestion des câbles

x1

Panneau de support du tiroir

x1

Panneau de support du tiroir

Étape 3

Pièces et matériel fournis

x4

Clip de câble

x1

La pièce réelle peut varier.

Câble d'alimentation

Étape 4

Pièces et matériel fournis

x1

Tiroir

Tout le matériel inclus dans ce package ne sera pas utilisé.

Nous Contacter

Si vous recevez des pièces qui sont endommagées, défectueuses ou auxquelles il manque des éléments, veuillez nous contacter.

[phone] Mon-Fri 8am - 8pm (CST)

[e-mail]

Étape 1

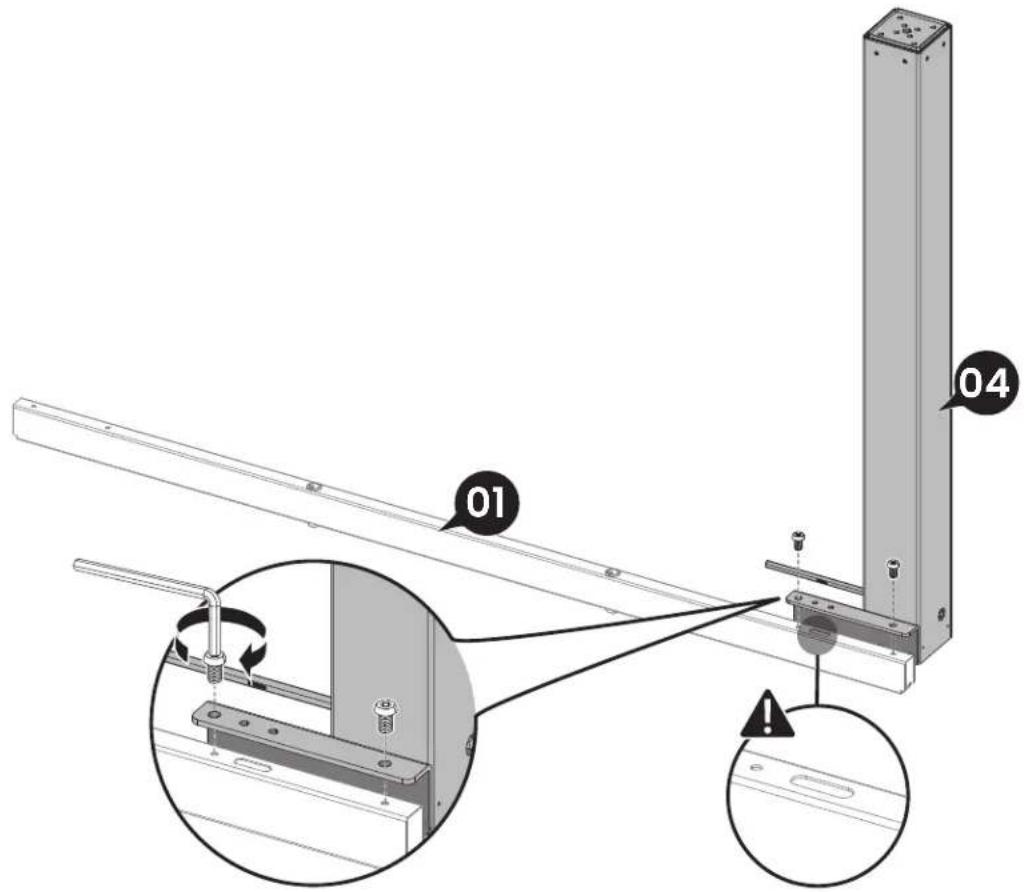

Assemblage du cadre

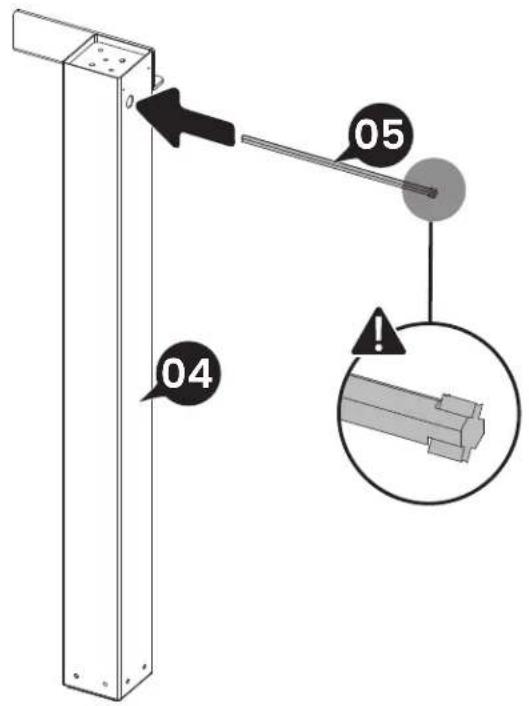

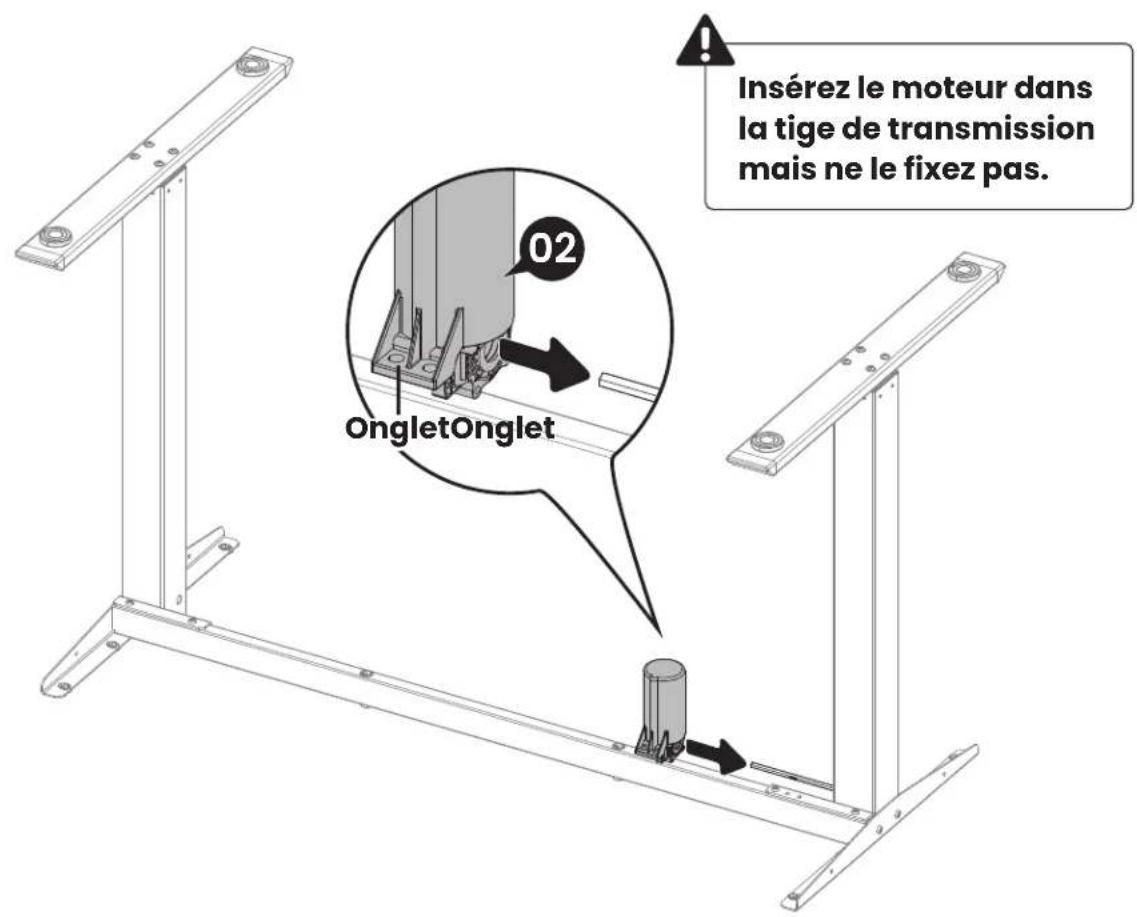

Connectez la tige de transmission courte au pied R.

M6 x 10mm

x2

5/32" (4mm)

x1

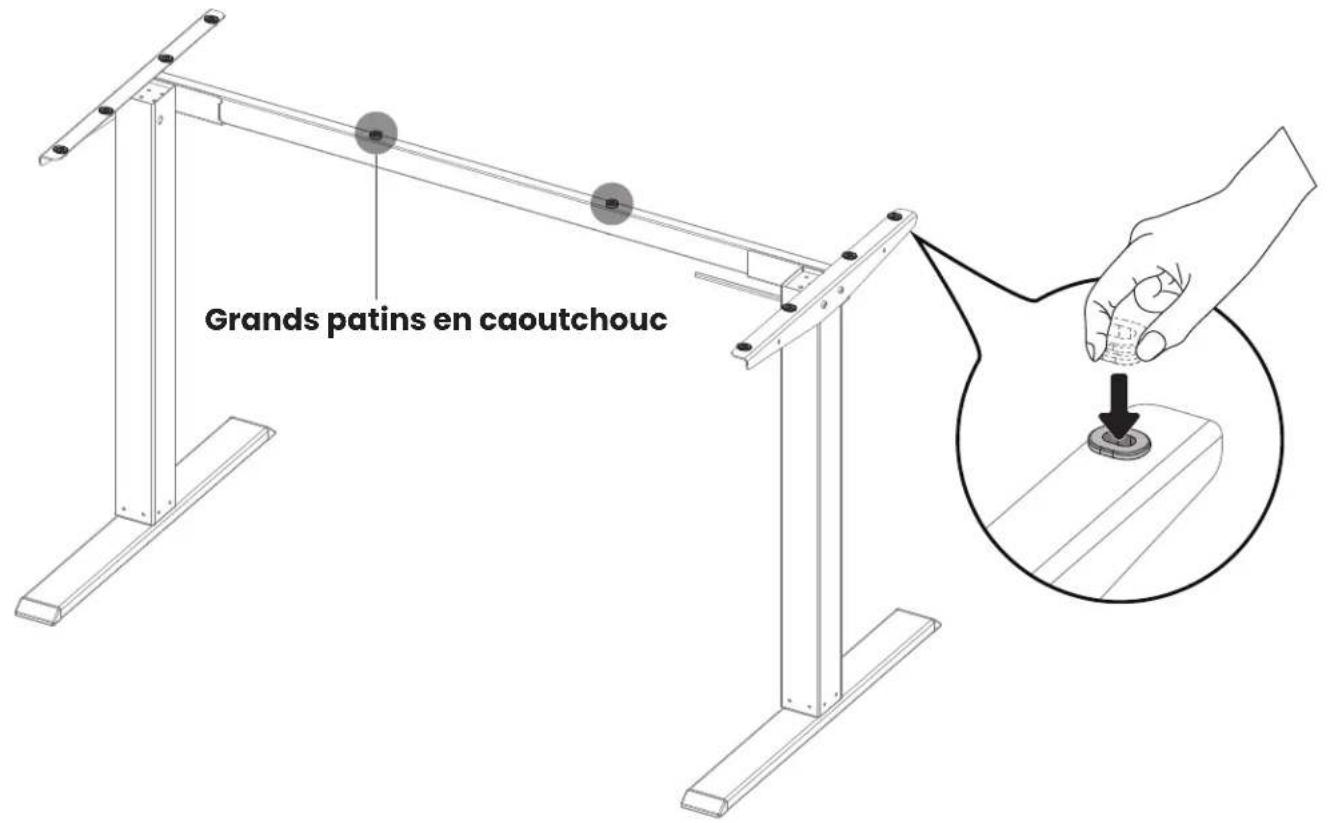

Assurez-vous que les patins en caoutchouc sont fixés au cadre. Si certains se sont détachés, réattachez-les ou utilisez les patins en caoutchouc de rechange.

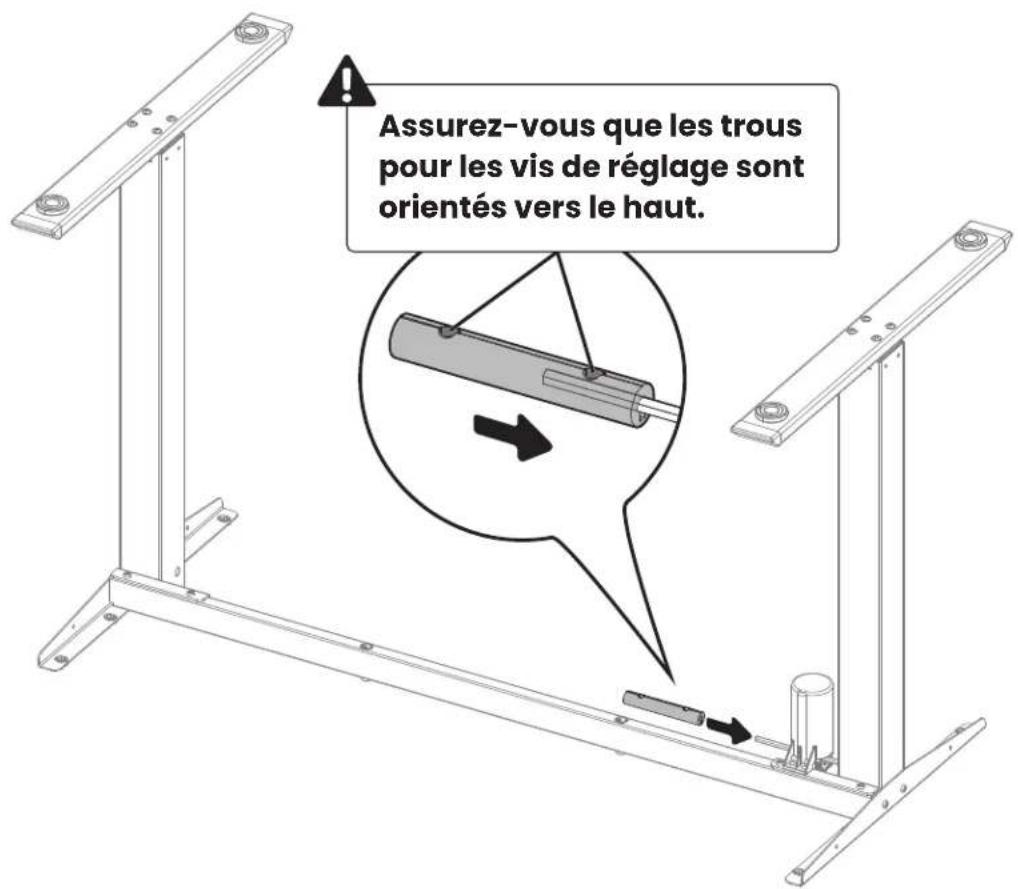

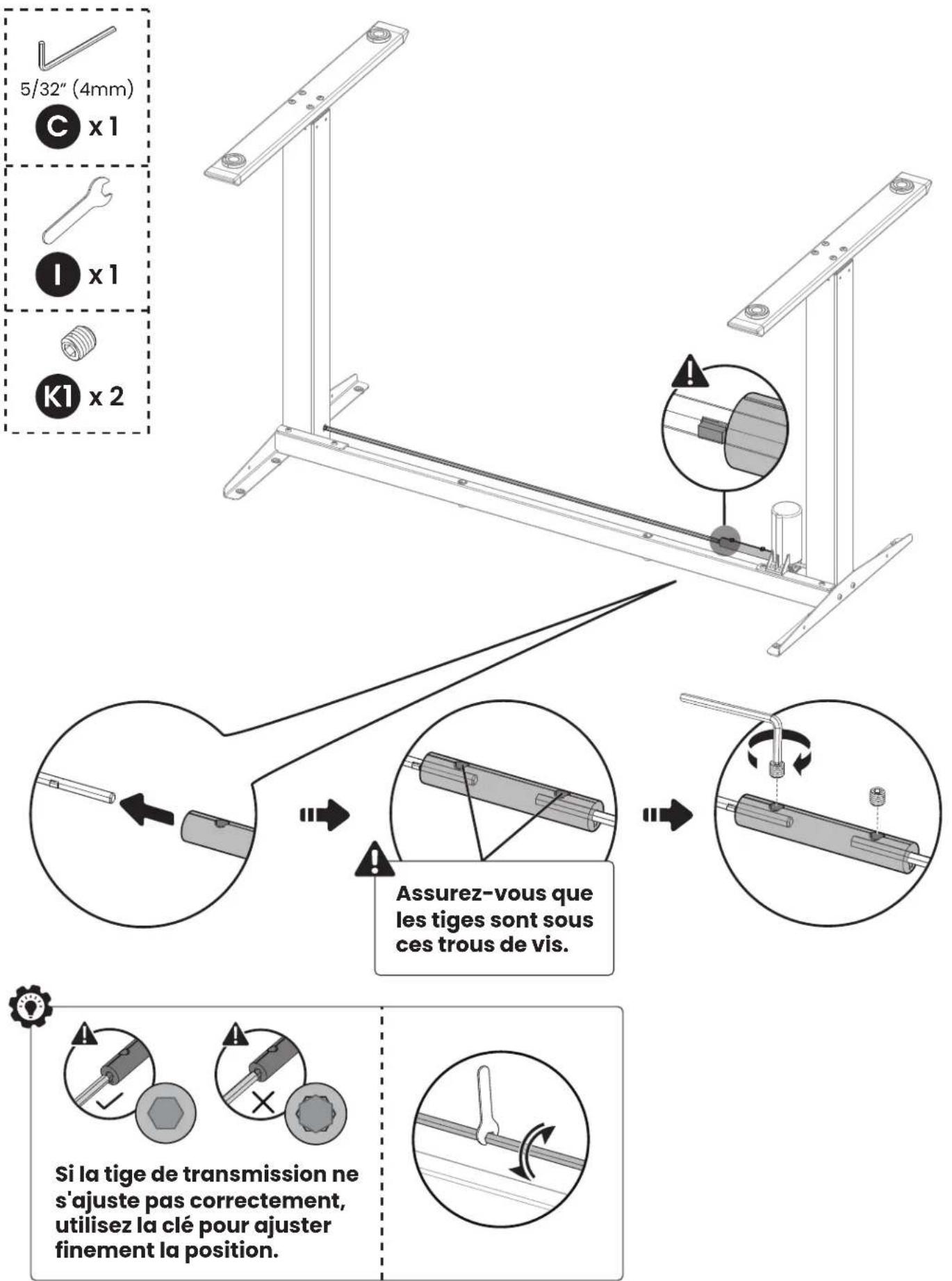

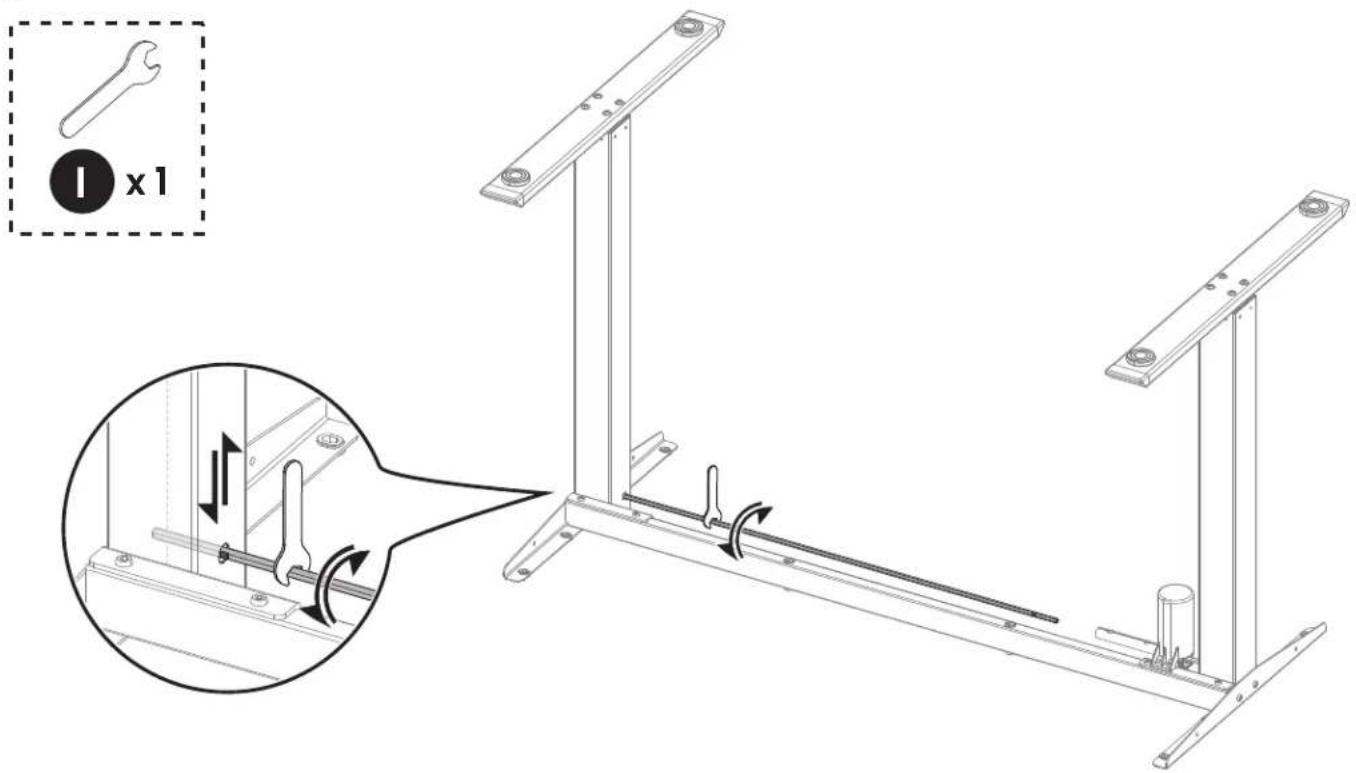

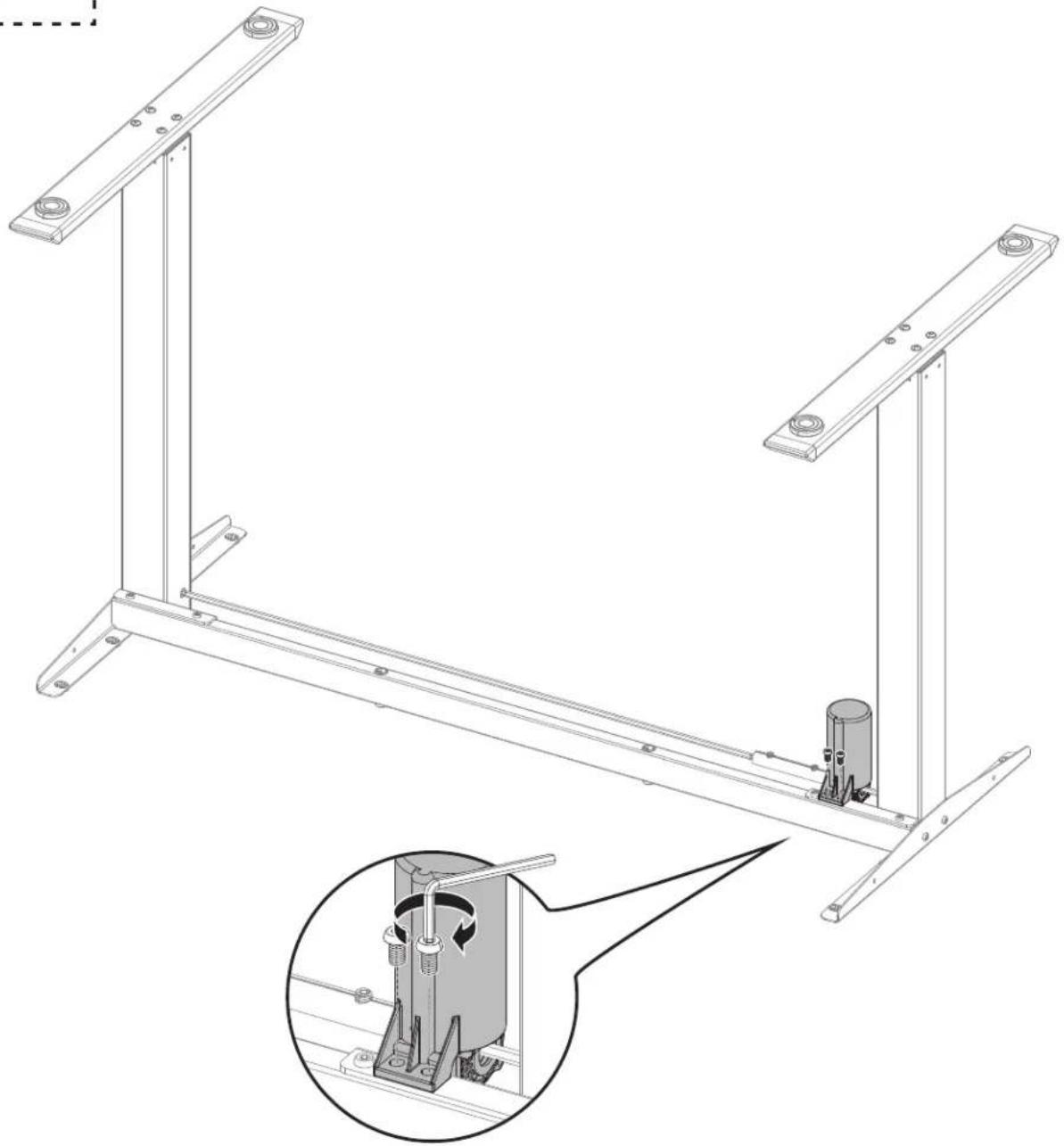

Ajustez les pieds inégaux du bureau si nécessaire :

Mesurez la hauteur de chaque pied pour vérifier s'ils sont réglés au même niveau. Sinon, tournez la tige pour lever ou abaisser la jambe jusqu'à ce qu'elle soit au niveau de la jambe avec moteur.

M6 x 10mm

x2

5/32" (4mm)

x1

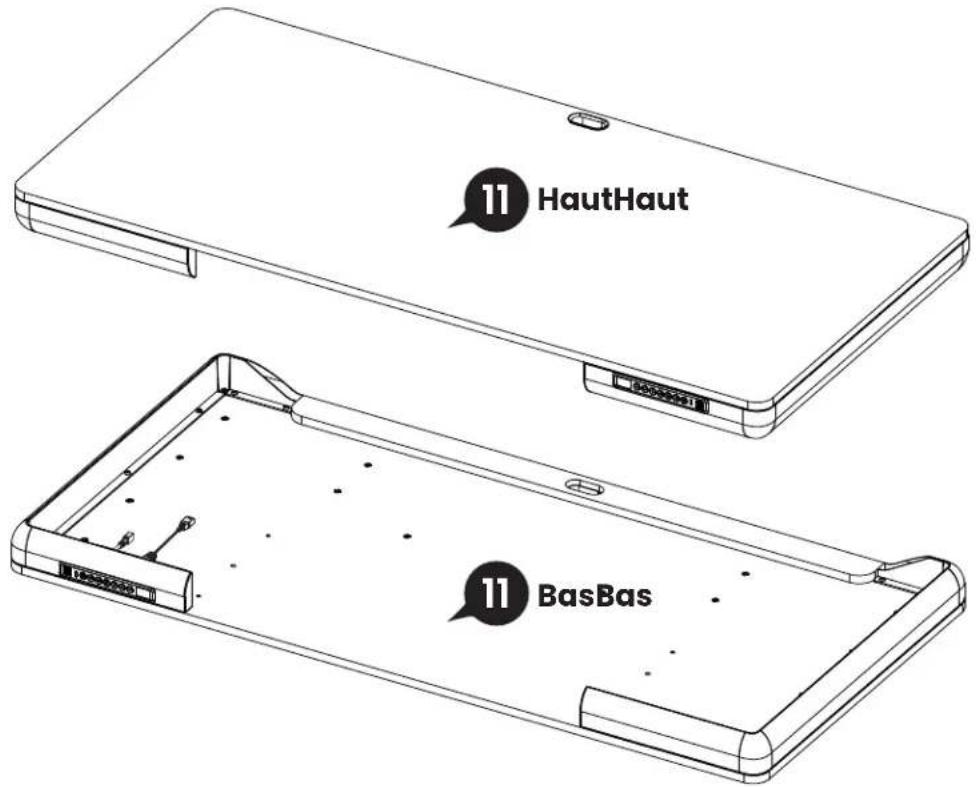

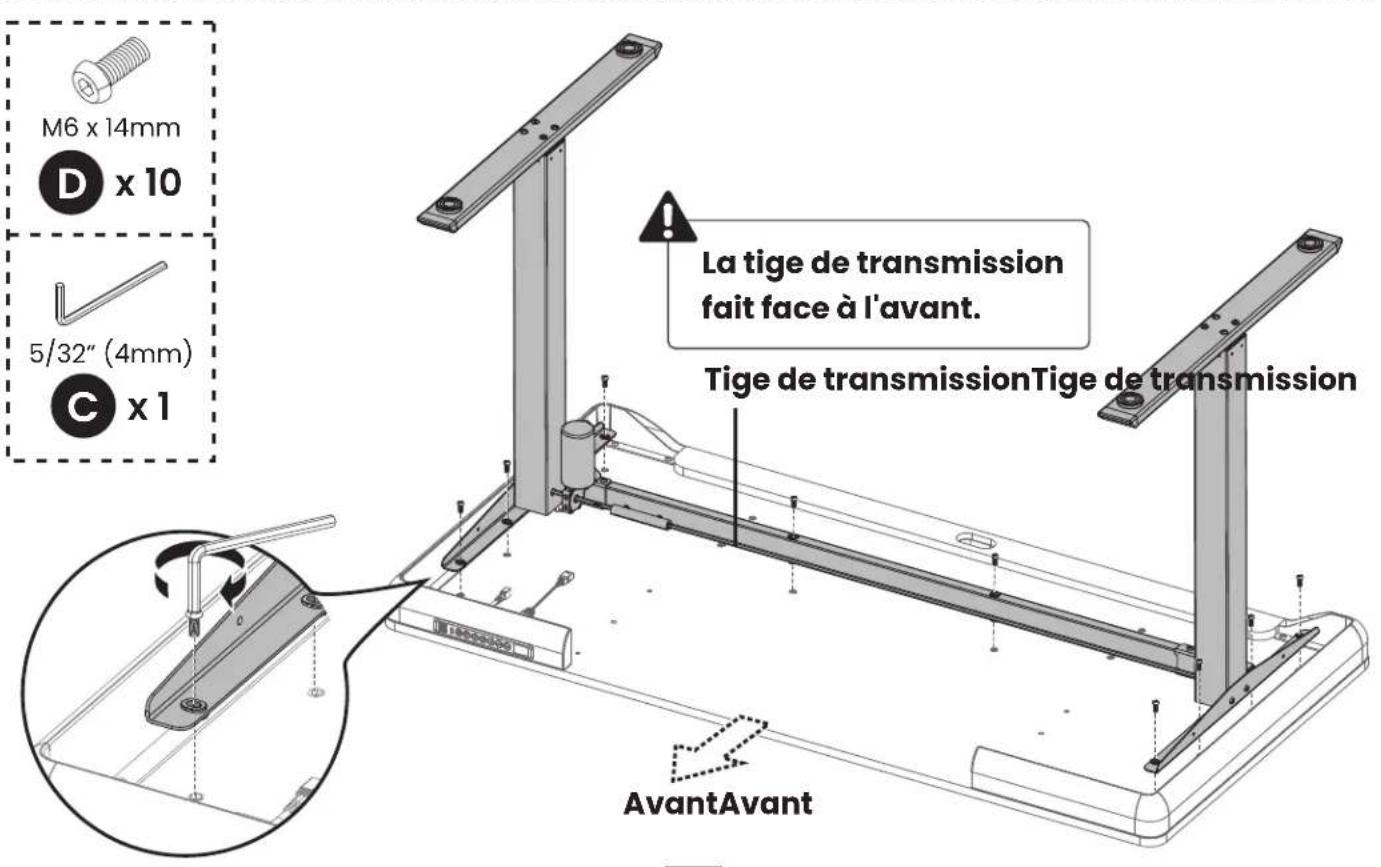

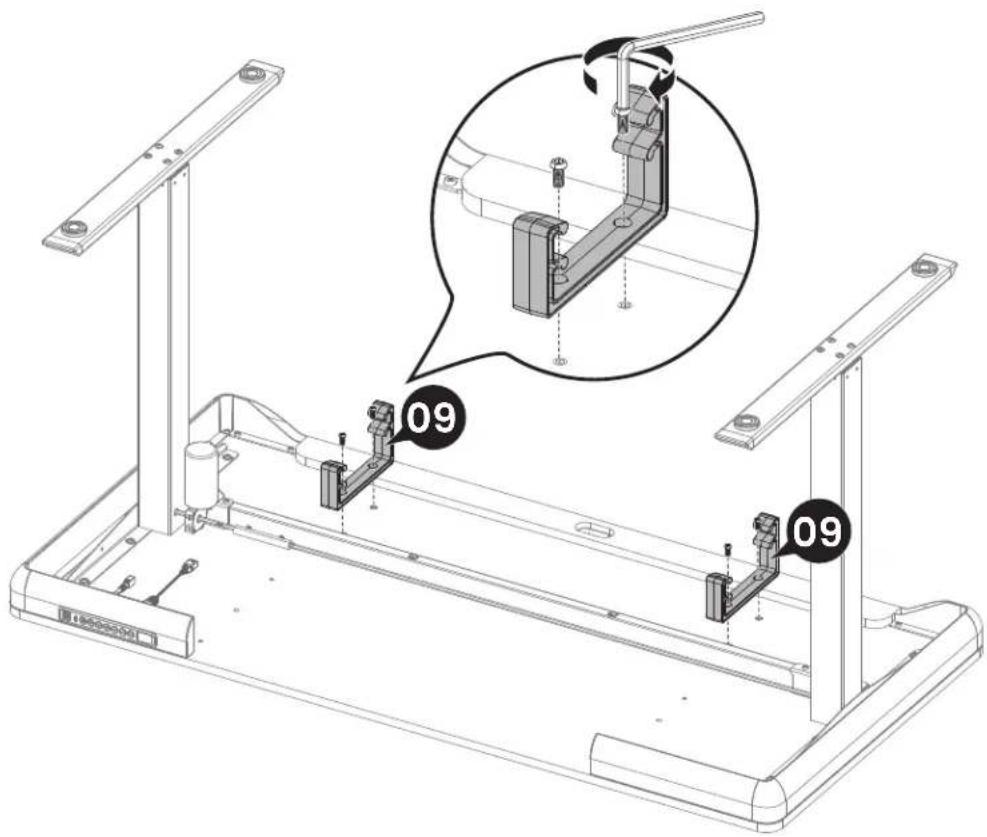

Fixation du bureau et des autres pièces

Conseil : ● indiquez les emplacements des trous pré-percés.

M6 x 14mm

x 4

5/32" (4mm)

x1

Connexion des câbles

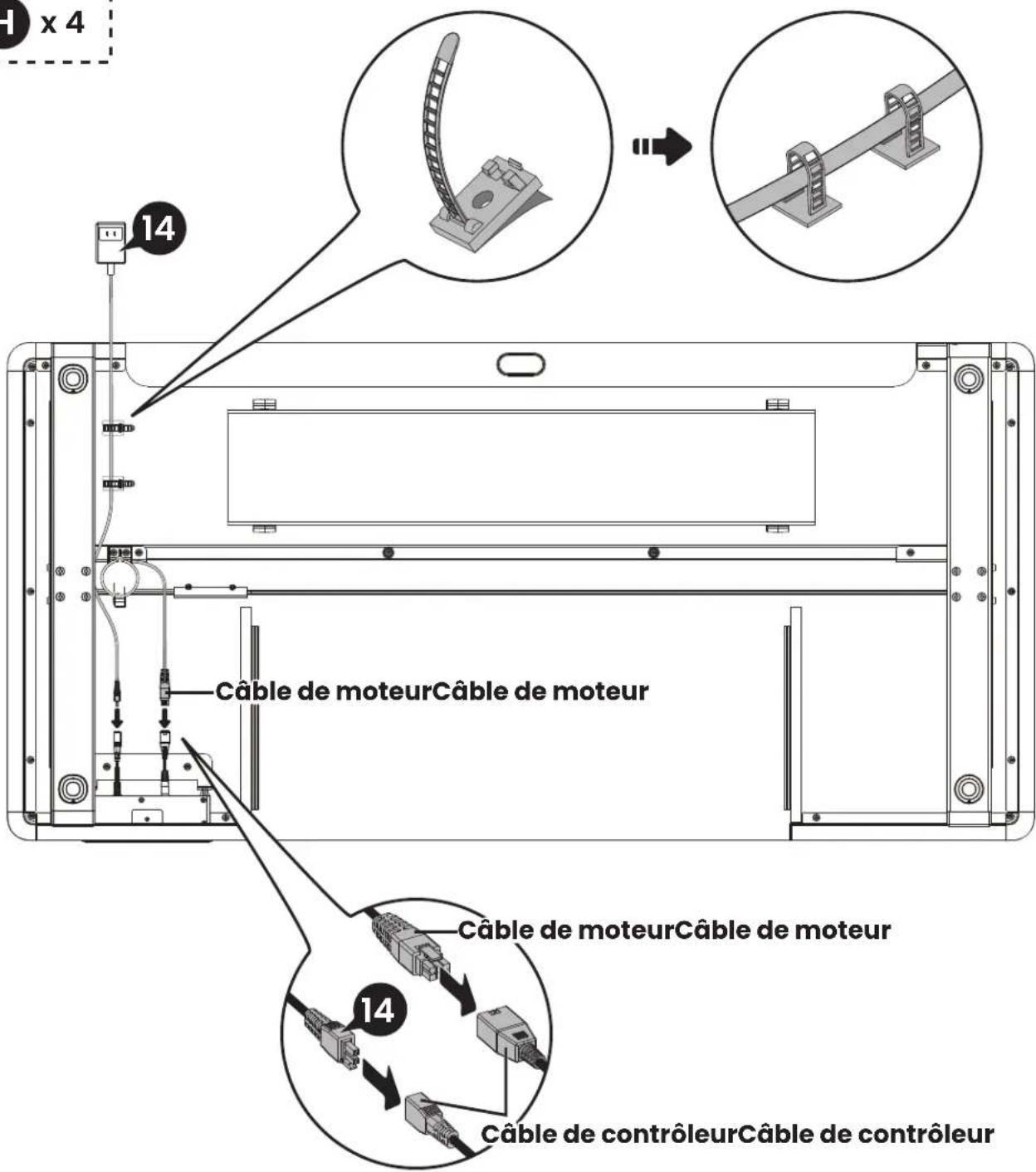

Un exemple de disposition de clips de câble est indiqué ci-dessous. Cependant, les clips de câble peuvent être disposées selon vos besoins.

1 x 4

Étape 4

Fixation du tiroir

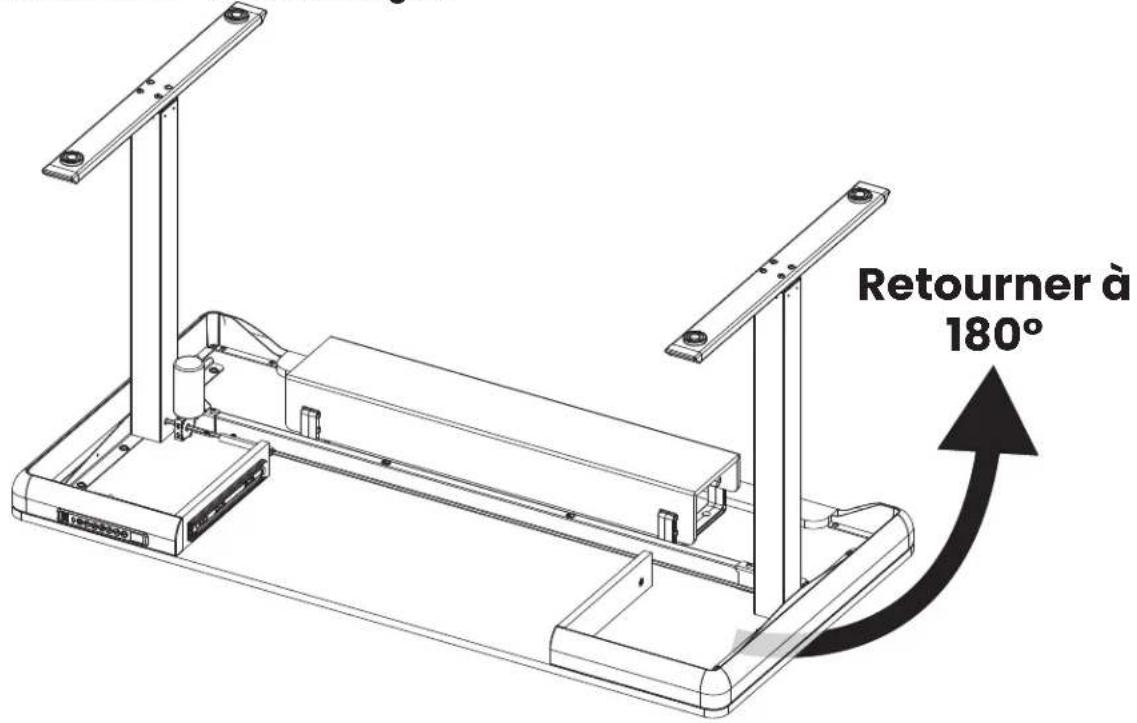

Ne laissez pas le contrôleur entrer en collision avec le sol en retournant le bureau, ce qui pourrait causer des dommages.

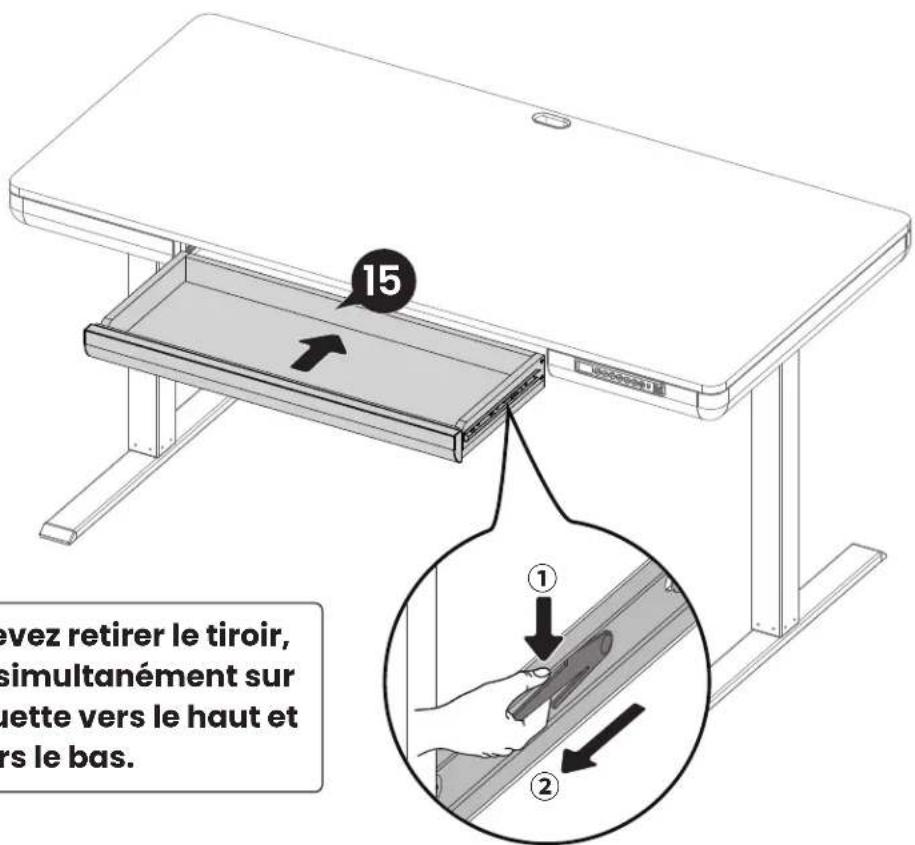

Si vous devez retirer le tiroir, appuyez simultanément sur une languette vers le haut et l'autre vers le bas.

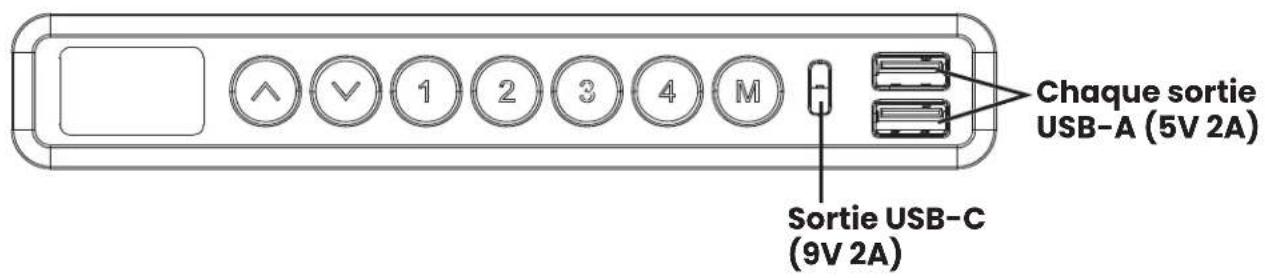

Utilisation du contrôleur

Réinitialiser avant la première utilisation.

Remarque : Assurez-vous qu'il n'y a pas d'obstacles lors de l'utilisation du bureau, que le plateau n'est pas trop près du mur et que tous les câbles sont suffisamment longs pour permettre au bureau de monter et descendre librement. Lorsque l'écran du contrôleur est éteint (mode économie d'énergie), appuyez sur n'importe quel bouton pour le réveiller avant l'opération.

Élevez le bureau (Hauteur maximale : 46,5"/118cm)
√ Abaissez le bureau (Hauteur minimale : 27,6"/70cm)

- Enregistrer le réglage actuel de la hauteur

Quatre hauteurs peuvent être enregistrées. Appuyez sur le bouton Ⓙ et l'écran affichera « S- ». Appuyez sur le bouton ①2, ③4, ○, ou ○, la hauteur actuelle sera enregistrée sur ce bouton.

- Sélectionner le réglage de hauteur

Appuyez sur le bouton ①2/3④ / ○ / ○. Le bureau se déplacera à la hauteur précédemment définie pour ce bouton. Appuyez sur n'importe quel bouton pour arrêter le bureau.

Paramètres principaux
Réinitialiser	1. Appuyez et maintenez le bouton √ jusqu'à ce que le bureau descende à son niveau le plus bas, puis relâchez le bouton.2. Appuyez et maintenez le bouton √ pendant 5 secondes jusqu'à ce que l'écran affiche 'RST', puis relâchez le bouton.3. Appuyez et maintenez le bouton √ jusqu'à ce que l'écran affiche à nouveau la hauteur actuelle. La réinitialisation est terminée.
'RST' s'affiche comme RST à l'écran.
Définir la limite maximale	1. Appuyez sur le bouton Ⓜ et l'écran affichera 'S-'.2. Appuyez sur le bouton ∧, le 'S-' clignotera une fois à l'écran, puis relâchez le bouton.3. Appuyez et maintenez le bouton Ⓜ pendant 2 secondes jusqu'à ce que l'écran affiche '999'. La hauteur actuelle sera enregistrée comme la limite maximale.
Définir la limite minimale	1. Appuyez sur le bouton Ⓜ et l'écran affichera 'S-'.2. Appuyez sur le bouton √, le 'S-' clignotera une fois à l'écran, puis relâchez le bouton.3. Appuyez et maintenez le bouton Ⓜ pendant 2 secondes jusqu'à ce que l'écran affiche '00.0'. La hauteur actuelle sera enregistrée comme la limite minimale.
Effacer Limite Maximale/ Minimale	1. Appuyez sur le bouton Ⓜ et l'écran affichera 'S-'.2. Appuyez et maintenez le bouton Ⓜ pendant 2 secondes jusqu'à ce que l'écran affiche '555'. La limite la plus haute/la plus basse sera effacée.
Verrouiller/ Déverrouiller	Appuyez et maintenez le bouton Ⓜ pendant 8 secondes pour activer le verrou. L'écran affichera 'LOC' et les boutons seront désactivés. Répétez pour désactiver le verrou.

Autres paramètres

Pour ajuster les paramètres ci-dessous, suivez les instructions de réinitialisation jusqu'à ce que l'affichage clignote « RST ». Ensuite, suivez les instructions ci-dessous pour ajuster les paramètres individuels. Après réglage, l'écran affichera à nouveau 'RST'. Pour sortir, appuyez et maintenez le bouton ⬇ jusqu'à ce que le bureau descende à son niveau le plus bas et remonte légèrement. L'écran affichera la hauteur actuelle.

- Modifier la sensibilité de détection des collisions

Appuyez et maintenez le bouton ⏰ pendant 5 secondes pour changer le niveau de sensibilité.

10.5 : Haute sensibilité

10.6 : Sensibilité moyenne

10.7 : Faible sensibilité

Remarque : La sensibilité est préréglée sur Normal (Faible sensibilité) par l'usine.

Cependant, la sensibilité peut être ajustée si nécessaire.

- Modifier les unités de hauteur d'affichage

Appuyez et maintenez le bouton ② pendant 5 secondes pour changer les unités de hauteur de l'affichage. L'unité par défaut est impériale.

10,3 : Métrique (cm)

10,4 : Impérial (pouce)

- Modifier la hauteur minimale affichée

Appuyez et maintenez le bouton Ⓜ pendant 5 secondes. La hauteur minimale actuelle clignotera à l'écran. Appuyez sur le bouton ⏰ ou √ pour ajuster la hauteur minimale, puis relâchez le bouton. Après 5 secondes, l'écran affichera à nouveau 'RST'.

Codes d'erreur du mode de protection
E01	Protection contre les surintensités : Courant d'entrée trop élevé. Si l'adaptateur AC correct est utilisé, effectuez une réinitialisation avant de continuer à l'utiliser.
E07	Avertissement de dysfonctionnement du capteur : Le capteur de sécurité du moteur ne peut pas être détecté. Éteindre, vérifier les connexions du câble moteur et du câble d'alimentation, rallumer, puis réinitialiser.
E12	Protection contre la sous-tension : Tension d'entrée trop basse. Si l'adaptateur AC correct est utilisé, effectuez une réinitialisation avant de continuer à l'utiliser.
H01	Protection contre la surchauffe : Lorsque le moteur surchauffe ou fonctionne en continu trop longtemps (2,5 minutes au total en 20 minutes), il s'arrête pour éviter les dommages dus à la surchauffe. Attendez au moins 18 minutes ou jusqu'à ce que le moteur refroidisse avant d'effectuer tout autre réglage de hauteur.

Veuillez essayer de réinitialiser le contrôleur si vous rencontrez des problèmes, y compris les suivants :

• Fonctionnement anormal.
• L'écran du contrôleur affiche un message d'erreur.
