MANUAL DE USUARIO ERSB1-01B ErgoAV

INFORMACIÓN DE SEGURIDAD IMPORTANTE

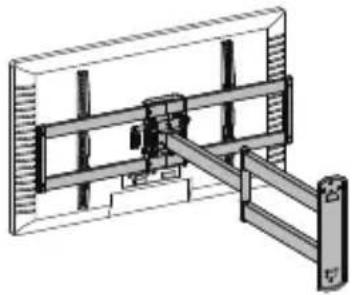

Capacidad de Peso No exceda la capacidad de peso.

15 libras (6.8kg)

• Verifique el contenido del paquete con la lista de piezas y hardware proporcionados para asegurarse de que todas las piezas fueron recibidas y no están dañadas. NO utilice piezas dañadas o defectuosas. Si necesita piezas de repuesto, llame al soporte técnico o envíe un correo electrónico al servicio al cliente.
• Lea cuidadosamente todas las instrucciones antes de intentar la instalación. Si NO entiende las instrucciones o si tiene alguna pregunta o inquietud, llame al soporte técnico o envíe un correo electrónico al servicio al cliente.
• NO utilice este producto para ningún propósito que no esté explícitamente especificado en este manual. NO exceda la capacidad de peso. No somos responsables de daños o lesiones causadas por un montaje inadecuado, una ensamblaje incorrecta o un uso inapropiado.
• Este soporte de altavoz está diseñado solo para ser instalado en la parte posterior de un TV compatible.

ADVERTENCIA: Al fijar a un soporte de pared para TV, la pared debe ser capaz de soportar cinco veces el peso de su TV, soporte de TV y barra de sonido combinados.

Soporte de TV

Al adjuntar a un soporte para TV, soporte de TV o monitor de TV, verifique la capacidad de peso de su soporte para TV, soporte de TV y/o si las patas originales de la TV pueden soportar el peso adicional.

Herramientas Necesarias (No Incluidas)

Piezas y Hardware Proporcionados para el Paso 1

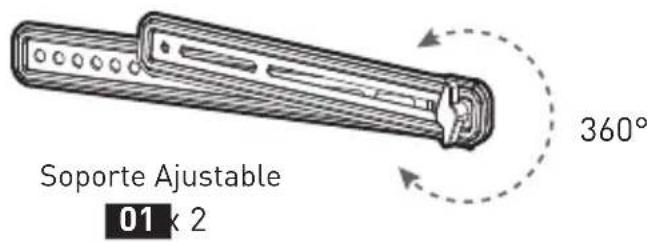

Soporte Ajustable 01 x 2 360°

INSTALACIÓN

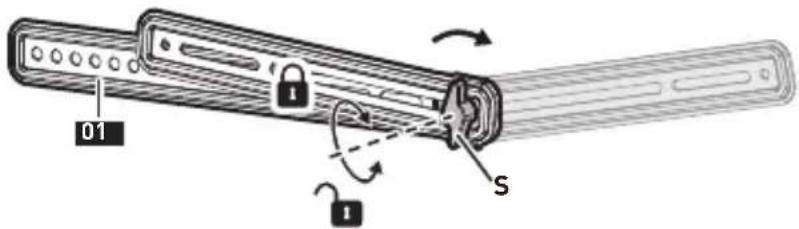

PASO 1 Despliegue el Soporte Ajustable

Afloje ligeramente la perilla [S] y despliegue el soporte a la posición adecuada. Vuelva a apretar la perilla para bloquearlo.

01 S

Piezas y Hardware Suministrados para el Paso 2

No todo el hardware incluido en este paquete será utilizado.

PASO 2 Adjuntar la Barra de Sonido

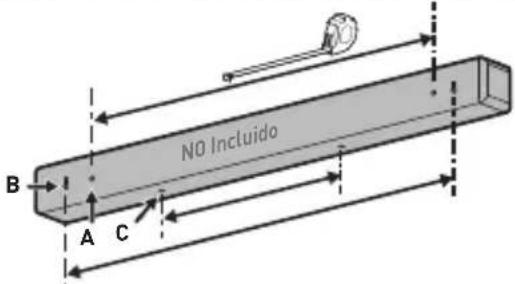

2-1 Mida la distancia entre los agujeros de montaje para facilitar la instalación de los soportes ajustables.

NO Incluido A C B

Opción A

Altavoz con Agujeros Rosqueados en la Parte Posterior

Altavoz con Ranuras de Llave

Simple icon of a thermometer inside a circle (no text or symbols)

Página 60

Opción C

Altavoz con Agujeros Rosqueados en la Parte Inferior

2-2 Elija la configuración de soporte adecuada según sus medidas y el tipo de montaje del televisor.

Para Montaje en Pared del Televisor:

Para la Parte Trasera del Televisor o Soporte de Mesa para Televisor:

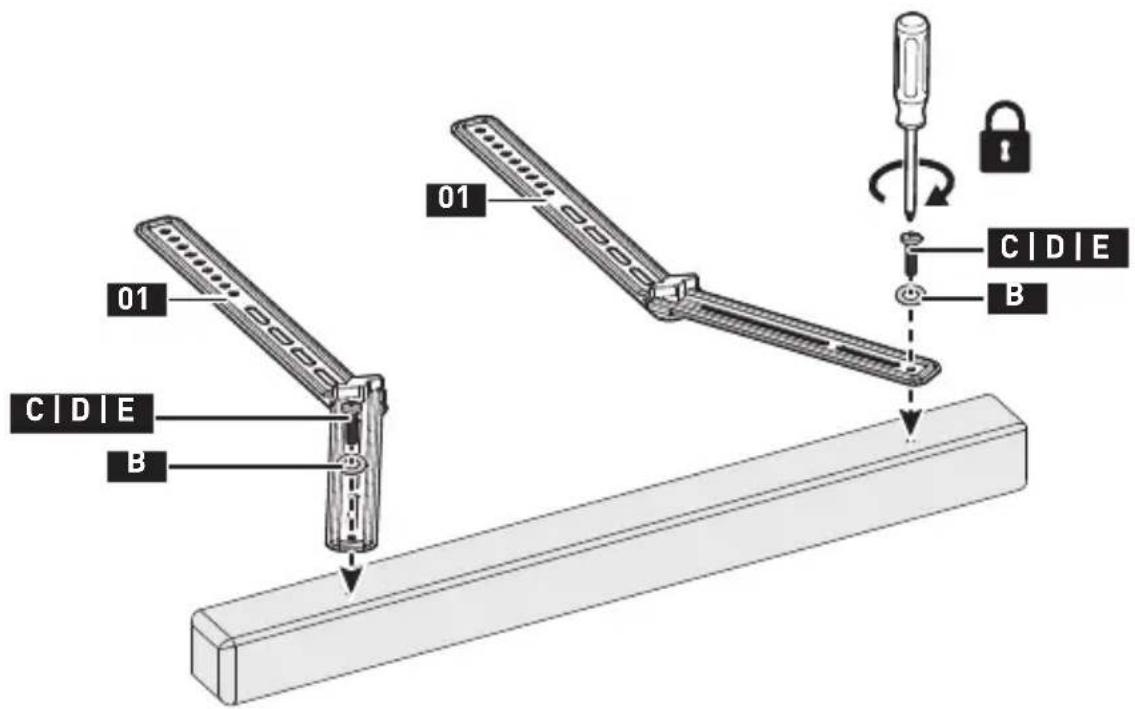

Opción A Altavoz con Agujeros Rosqueados en la Parte Posterior

01 01 C | D | E B 01 C | D | E B C | D | E

Opción B Altavoz con Ranuras de Llave

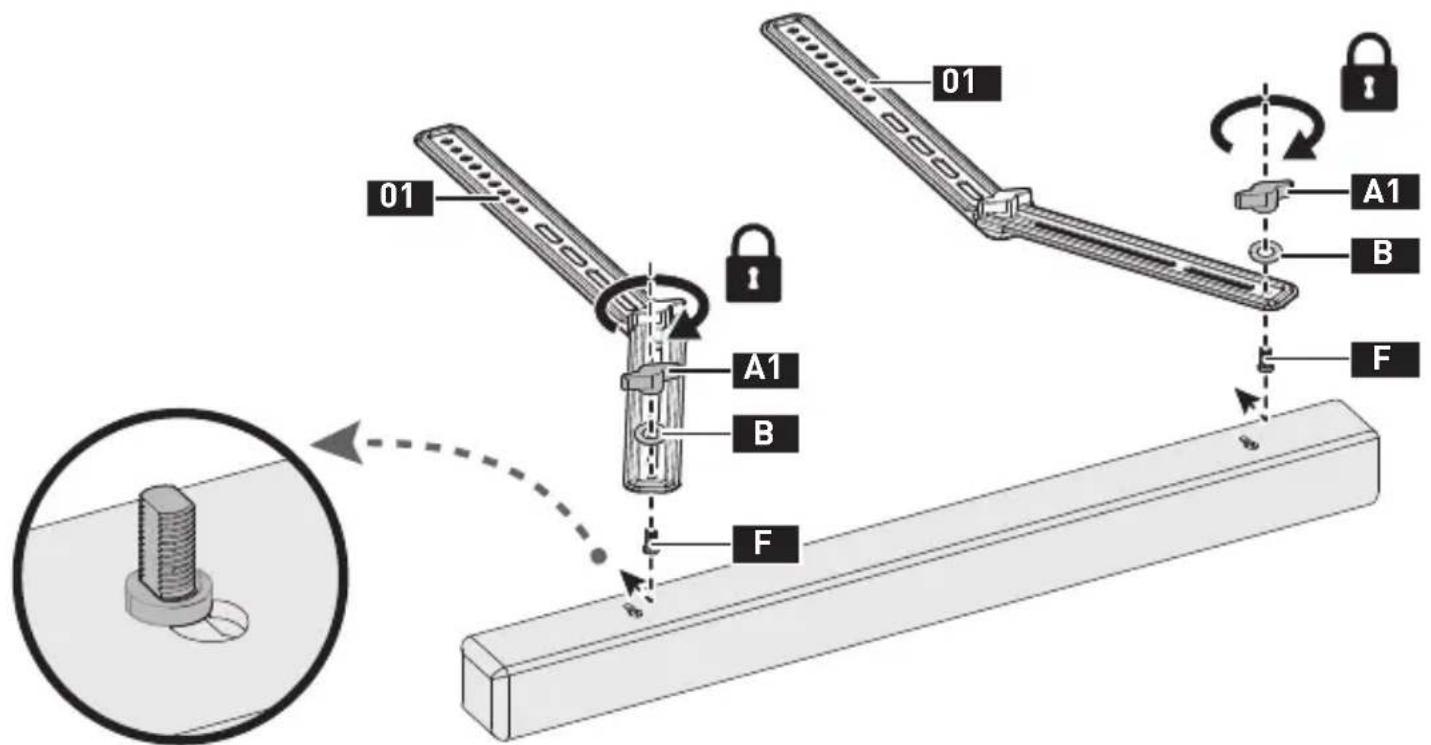

01 01 A1 B F A1 B F

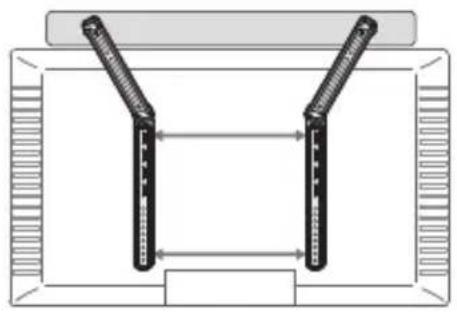

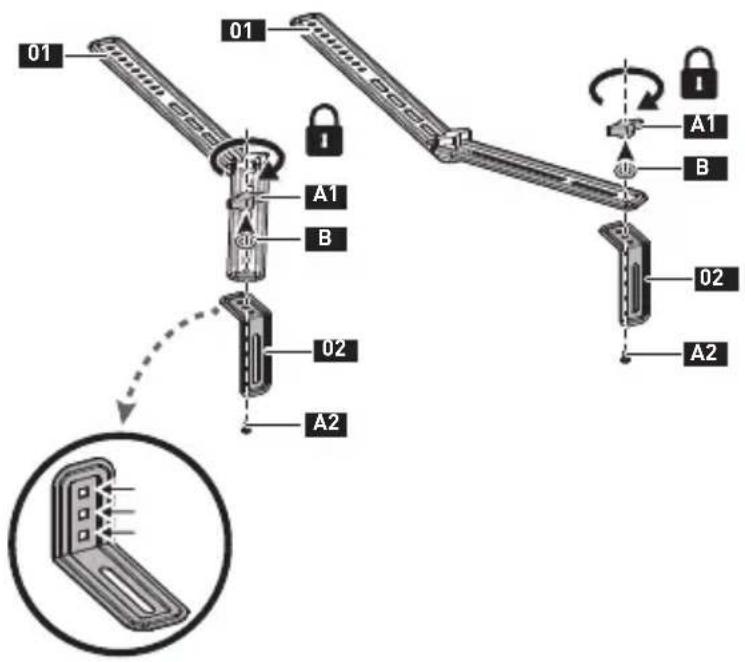

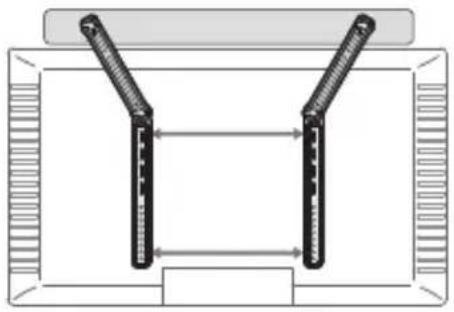

Opción C Altavoz con Agujeros Rosqueados en la Parte Inferior

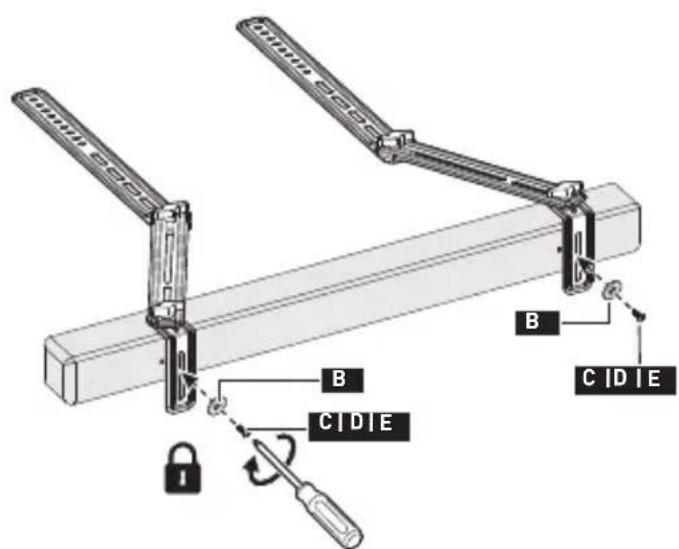

01 01 A1 B 02 A2 A1 B 02 A2

Piezas y Hardware Suministrados para el Paso 3

No todo el hardware incluido en este paquete será utilizado.

M6/M8

Arandela

M-A × 4

L2.5mm

Espaciador

M-B1×4 M-B2×4

L10mm

Espaciador

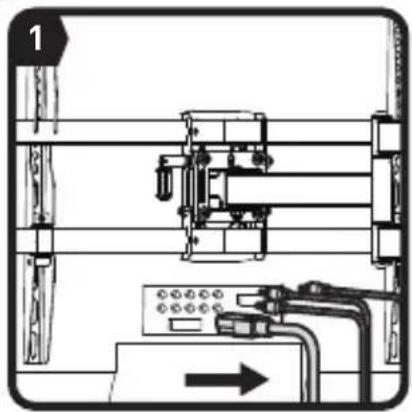

PASO 3 Adjunte la Barra de Sonido al Televisor

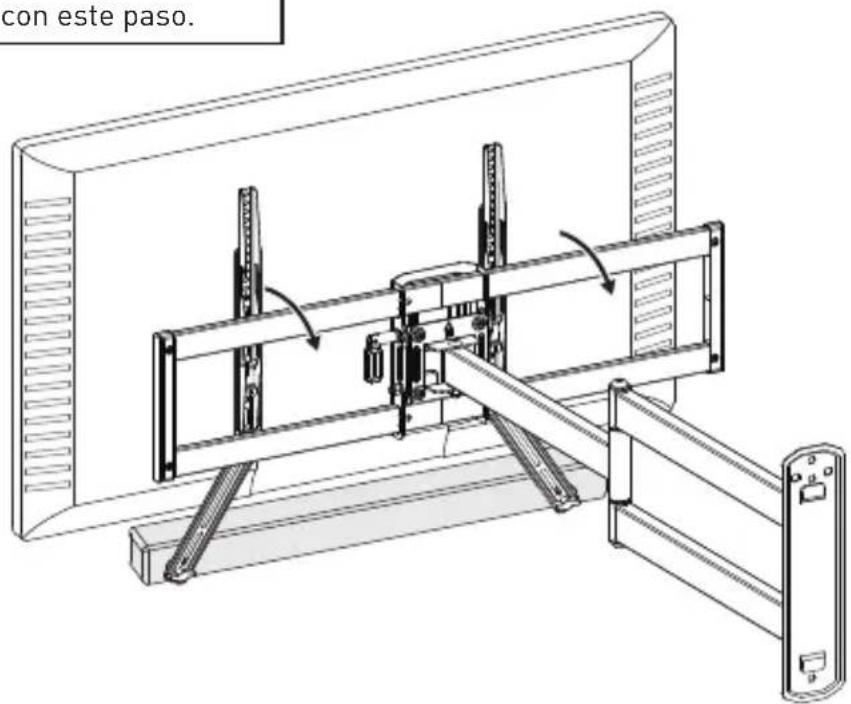

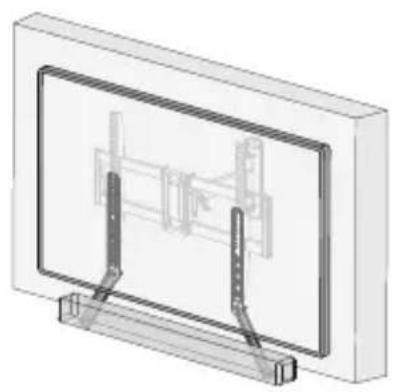

NOTA: Siga el manual de su soporte de pared para TV para quitar su TV correctamente Su soporte de pared para TV puede variar de las ilustraciones a continuación, pero los pasos para la instalación de la barra de sonido deben permanecer iguales.

¡PESADO! Puede que necesite asistencia con este paso.

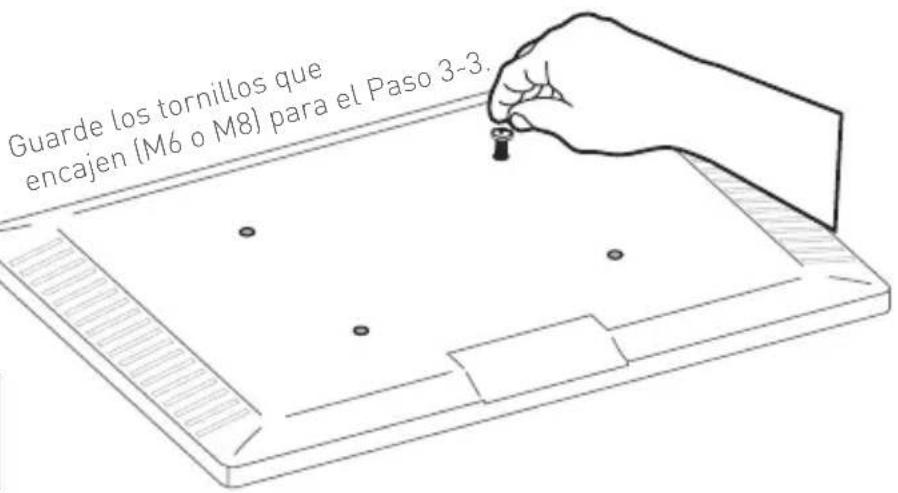

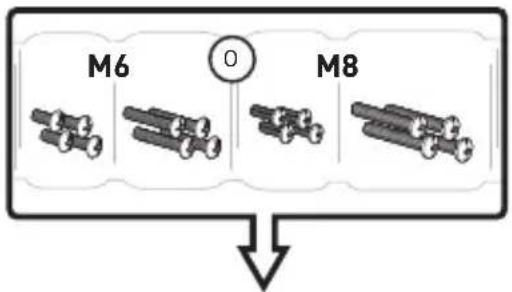

3-2 Seleccione Tornillos para TV

El diámetro correcto del tornillo se enroscará suavemente en su TV.

La profundidad de los agujeros superior e inferior puede diferir.

Guarde los tornillos que encajen (M6 o M8) para el Paso 3-3.

3-3 Asegure los Soportes de TV y los Soportes de la Barra de Sonido

Para TV de Espalda Plana, dirígete a la Opción A en la página 67.

Para TV con Bultos, Curvadas, Agujeros Recesados y Cables, dirígete a la Opción B en la página 68-69.

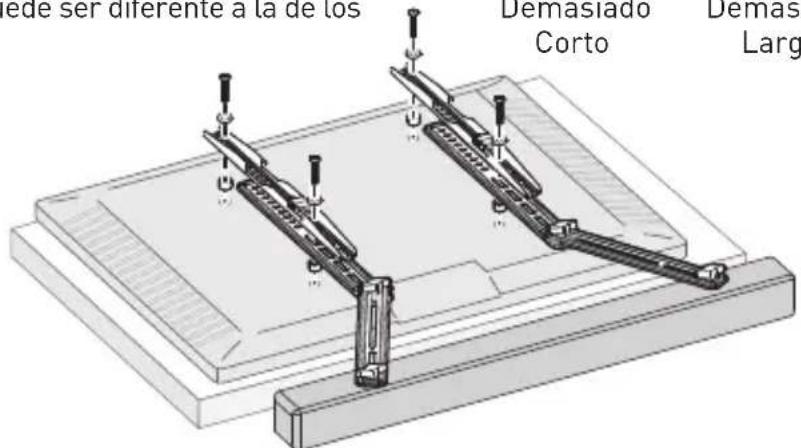

ADVERTENCIA:

• NO gire el tornillo más allá del fondo del agujero.
• Si el tornillo es demasiado corto, puede que no soporte adecuadamente la TV.
• Si el tornillo es demasiado largo, podría dañar la TV.
• Se requieren al menos 4–5 vueltas en la rosca.
• La profundidad de los agujeros inferiores puede ser diferente a la de los agujeros superiores.

NO a priete de másado

ede ser diferente a la de los Demaslado Corto Demas Larg

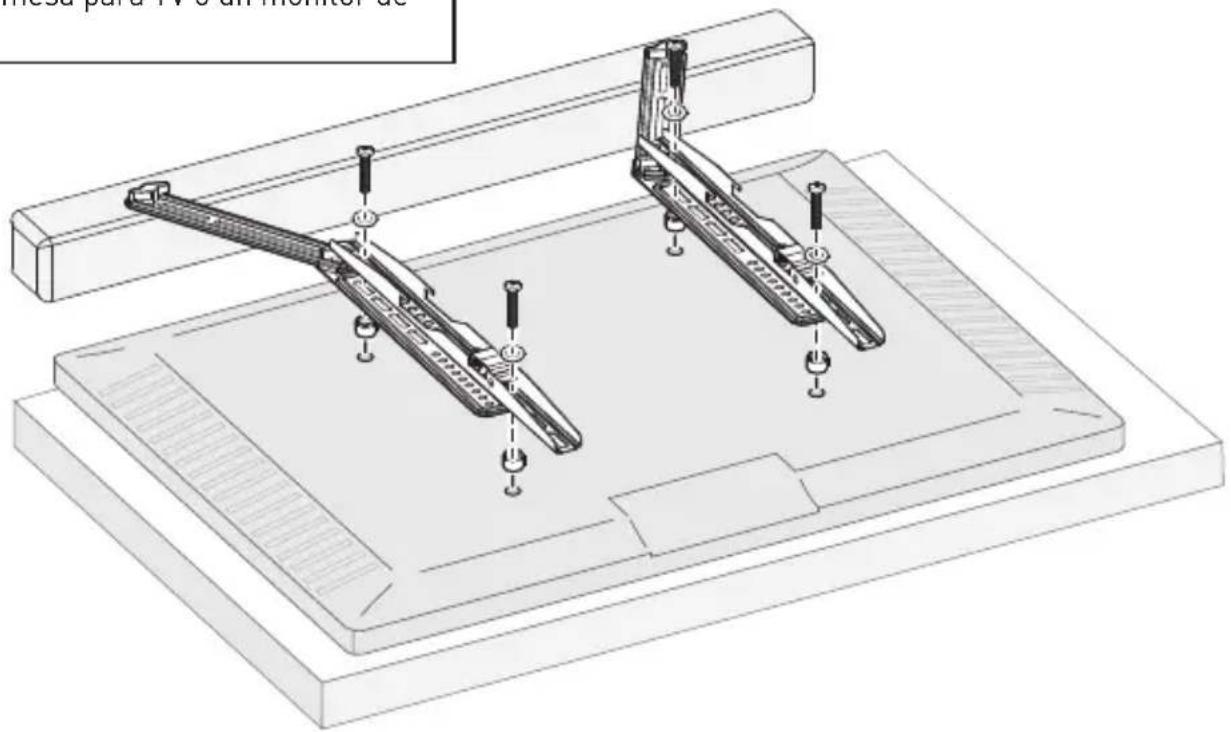

NOTA: La barra de sonido debe instalarse encima del televisor cuando se use con un soporte de mesa para TV o un monitor de TV.

Use tornillos cortos para TV con arandelas.

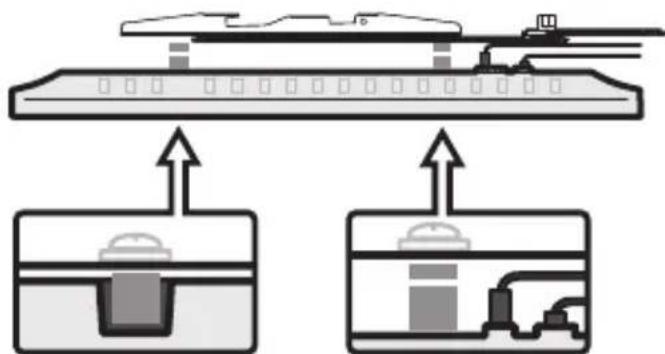

TV de Espalda Plana

Use tornillos largos para TV con arandelas y separadores para crear espacio adicional entre la TV y los soportes.

Bulto

TV con Restricciones de Montaje

Agujeros Recesados Cables Protruyentes

Medir 0 Comparar

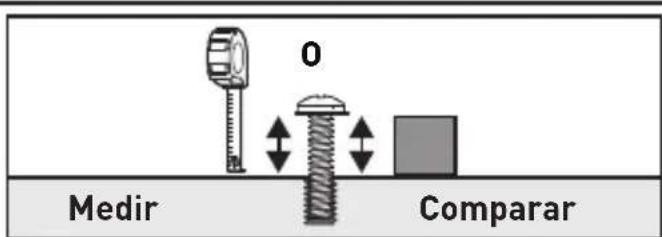

Puede usar una cinta métrica para medir los tornillos que sobresalen o sostener separadores junto a ellos para elegir la combinación de separadores correcta.

Nota:

Hay muchas combinaciones posibles de separadores que se pueden usar.

[phone]

[e-mail]

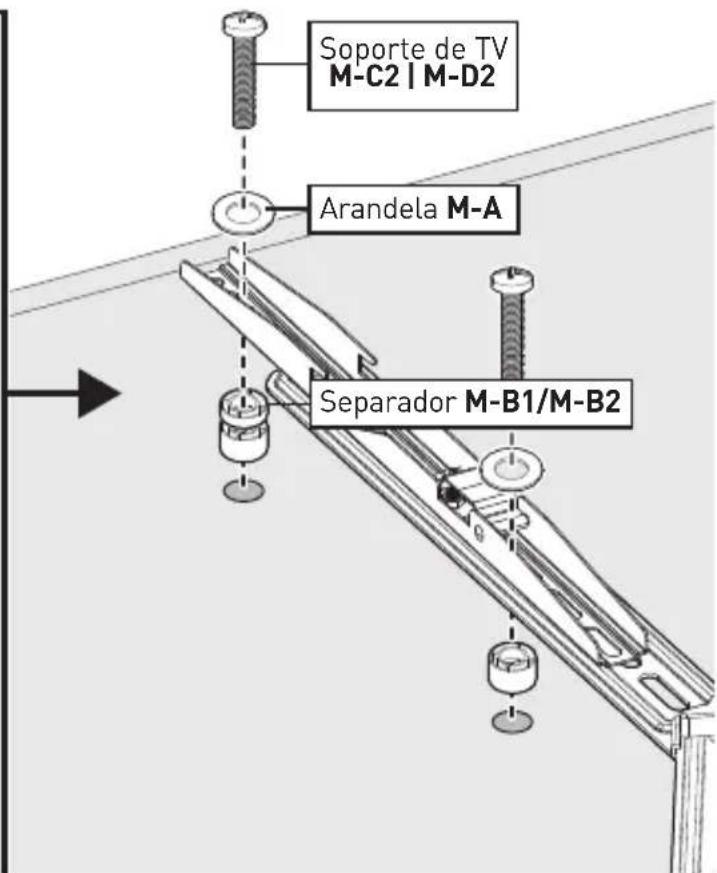

Soporte de TV M-C2 | M-D2 Arandela M-A Separador M-B1/M-B2

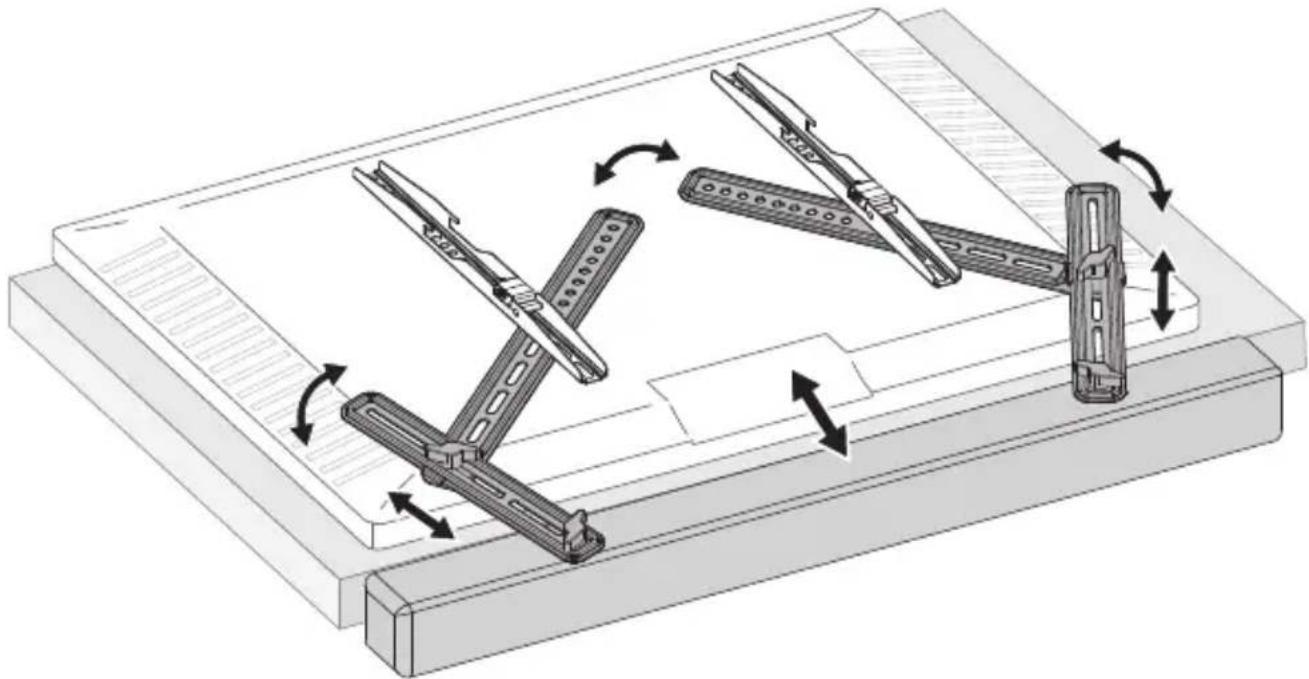

3-4 Si es necesario, ajuste los soportes de la barra de sonido a la posición deseada antes de colgar.

¡PESADO! Puede que necesite asistencia con este paso.

con este paso.

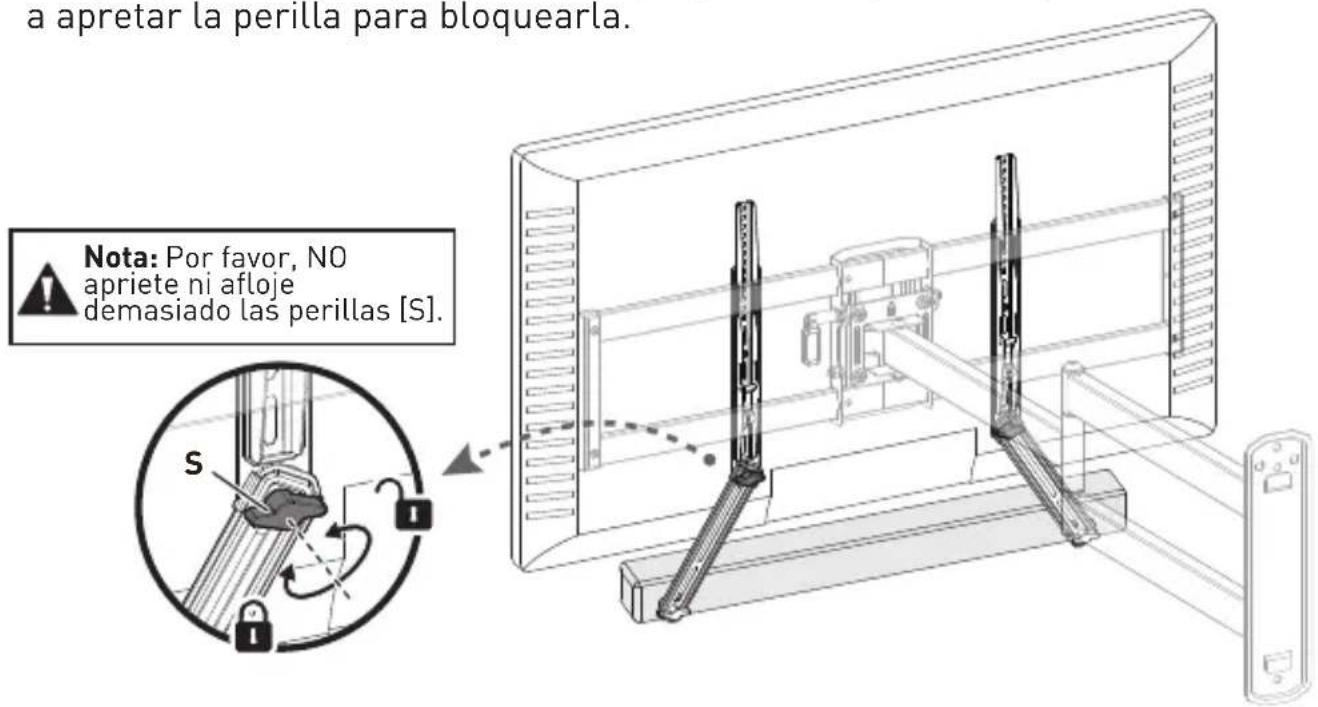

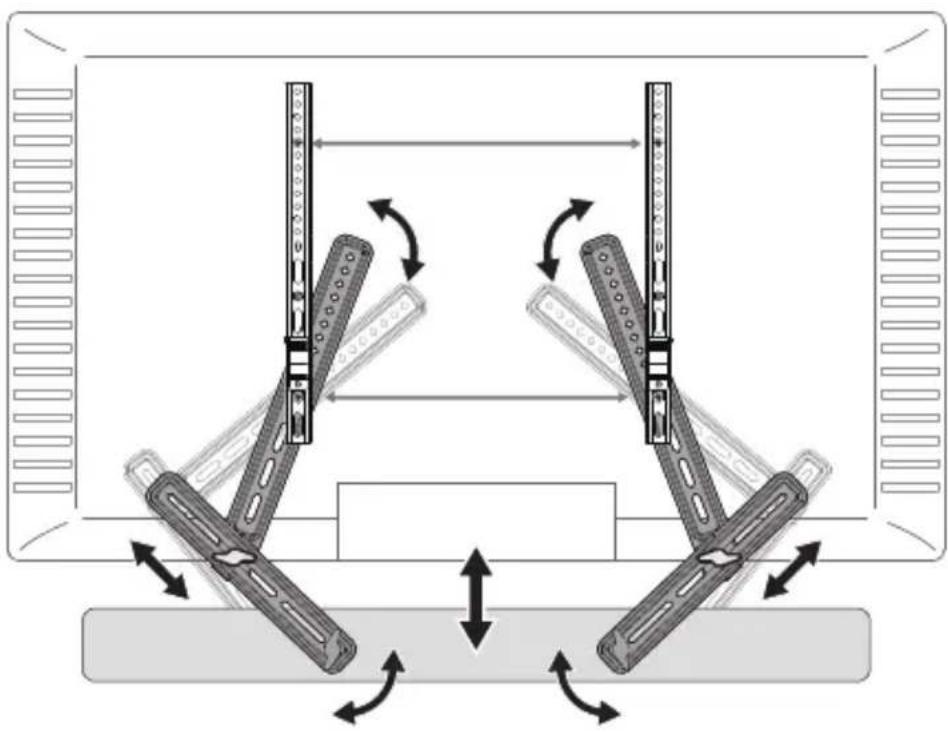

PASO 4 Ajuste los Soportes de la Barra de Sonido

Afloje ligeramente la perilla [S], luego ajuste el soporte a la posición deseada. Vuelva a apretar la perilla para bloquearla.

a apretar la perilla para bloquearla. Nota: Por favor, NO apriete ni afloje demasiado las perillas [S]. S

CONSEJO: Puede ajustar la barra de sonido para acercarla a la parte inferior de la TV.
