ERSB2-01B - Soportes para altavoces ErgoAV - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ERSB2-01B ErgoAV en formato PDF.
| Tipo de producto | Soporte para altavoz (barra de sonido) |
| Marca | ErgoAV |
| Modelo | ERSB2-01B |
| Ancho compatible | 150 mm – 600 mm (5,9" – 23,6") |
| Compatibilidad con la pared | Montantes de madera, hormigón sólido, bloques de hormigón |
| Opciones de montaje | Sobre TV (agujeros roscados traseros o inferiores) o sobre pared |
| Material incluido | Placa de conexión, placa de montaje, soportes, pernos M5 y M6/M8, almohadillas EVA |
| Herramientas necesarias (no incluidas) | Taladro eléctrico, destornillador Phillips, llave de vaso 7/16" (11 mm), nivel, cinta métrica, detector de montantes, brocas (madera u hormigón) |
| Fijaciones para montantes de madera (no incluidas) | Tornillos para madera ST M7 x 55 mm |
| Fijaciones para hormigón (no incluidas) | Tacos de pared, tirafondos |
| Instrucciones de instalación | Incluidas (manual detallado incluido) |
| Seguridad | No exceder la carga máxima; apretar firmemente sin apretar demasiado; tender los cables correctamente |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco |
| Piezas de repuesto y reparabilidad | Contactar al soporte técnico para piezas de repuesto |
Preguntas frecuentes - ERSB2-01B ErgoAV
Preguntas de los usuarios sobre ERSB2-01B ErgoAV
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Soportes para altavoces en formato PDF gratis! Encuentra tus instrucciones ERSB2-01B - ErgoAV y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ERSB2-01B de la marca ErgoAV.
MANUAL DE USUARIO ERSB2-01B ErgoAV
Ancho Máximo/Mínimo:
600mm (23.9") / 150mm (5.9")
Si este soporte no es compatible, comuníquese con soporte del producto.
2
Verificar Máx Carga


ADVERTENCIA
NO exceda la Carga Máxima. Exceder la Carga Máxima puede causar que el soporte falle, provocando lesiones personales y/o daños a la propiedad.
3
Verificar Tipo de Pared

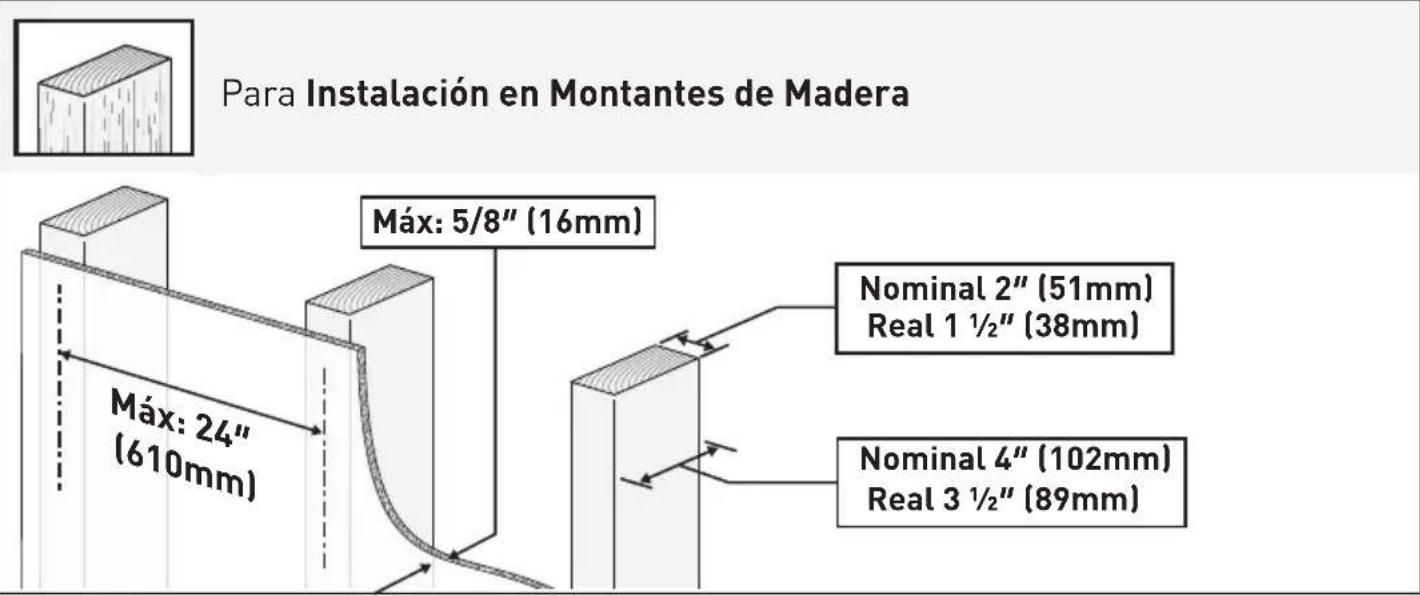

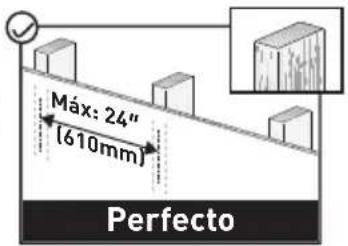

Viguetas de Madera (con Paneles de Yeso)

Concreto Sólido,
Bloque de concreto


¿No está seguro?
Contáctenos
4

Taladro Eléctrico
Herramientas necesarias (no incluidas)

Lápiz

Destornillador Phillips

Cinta Métrica

7/16" (11mm) Llave de vaso

Nivel

ST M7 x 55mm Tornillo de Lag
| Para Paredes de Montantes de Madera | ![]() | ![]() | ![]() |
| Buscador de Montantes | Punzón | Broca para Madera de 5/32" (4mm) | |
| Para concreto sólido, bloque de concreto | Martillo | Broca para Concreto de 3/8" (10mm) | Ancla de Pared |
| Para concreto sólido, bloque de concreto | ![]() | ![]() | ![]() |
| Martillo | Broca para Concreto de 3/8" (10mm) | Ancla de Pared |
5
Información Importante de Seguridad
PRECAUCIÓN: ¡Evite el riesgo de lesiones personales o daños a la propiedad!
- Este producto está diseñado para su instalación en montantes de madera, concreto sólido y bloques de concreto.
- Este producto contiene piezas pequeñas que pueden representar un peligro de asfixia.
- No use este producto para ningún propósito que NO esté explícitamente especificado en este manual. No exceda la capacidad máxima de peso. No somos responsables de daños o lesiones causados por ensamblaje incorrecto, montaje inadecuado o uso inapropiado.
- Antes de comenzar el ensamblaje, verifique que todas las piezas estén incluidas y no dañadas. No use piezas dañadas o defectuosas. Si necesita piezas de repuesto, llame al soporte técnico o envíe un correo electrónico al servicio al cliente.
- Rutee los cables y cordones adecuadamente para evitar daños mecánicos.
ADVERTENCIA: ¡Todos los sujetadores deben estar firmemente apretados!

INSTALACIÓN
Piezas y Hardware Suministrados para el Paso 1

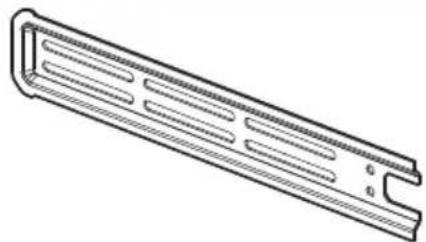

Placa de Conector
01 x 1

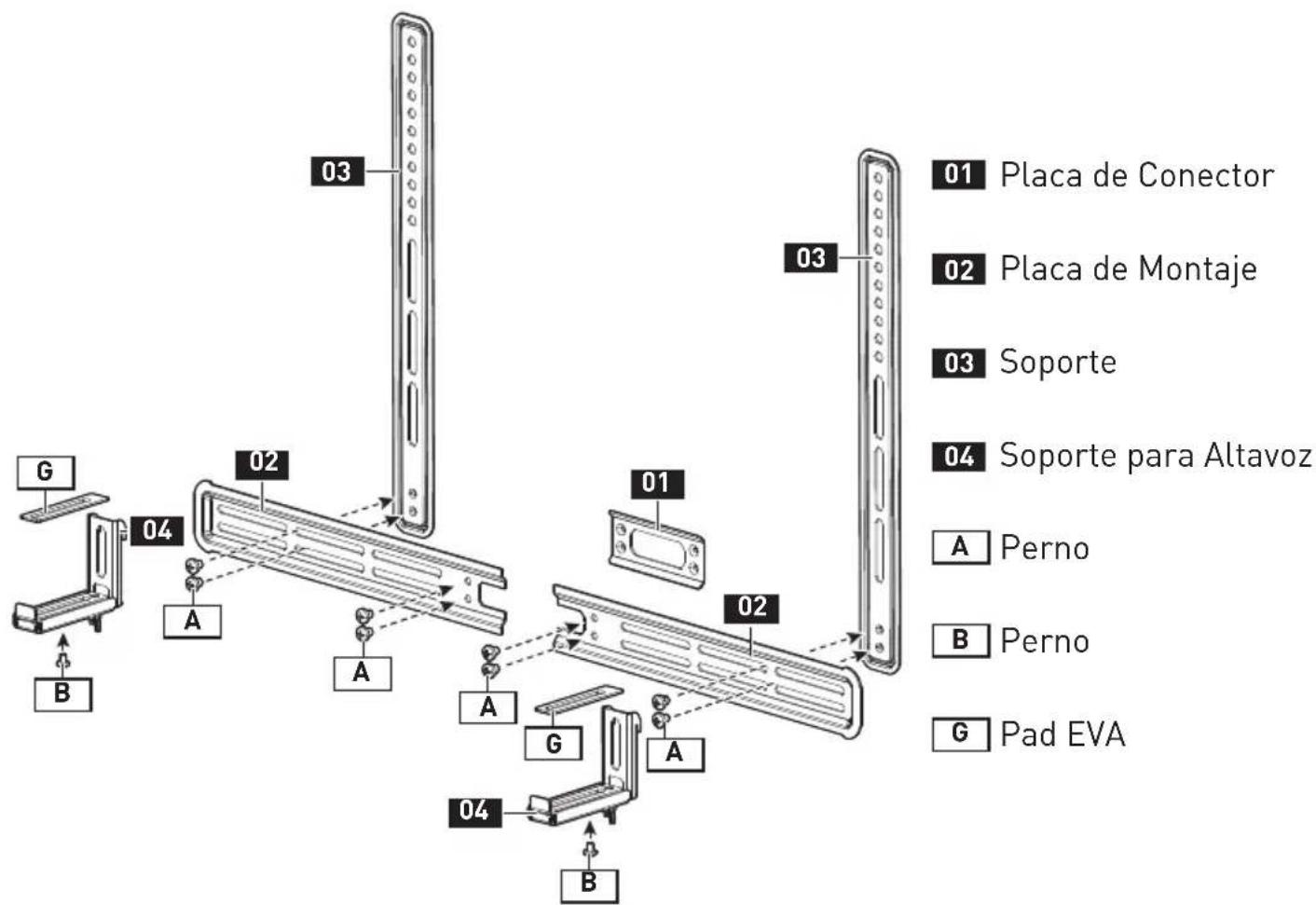

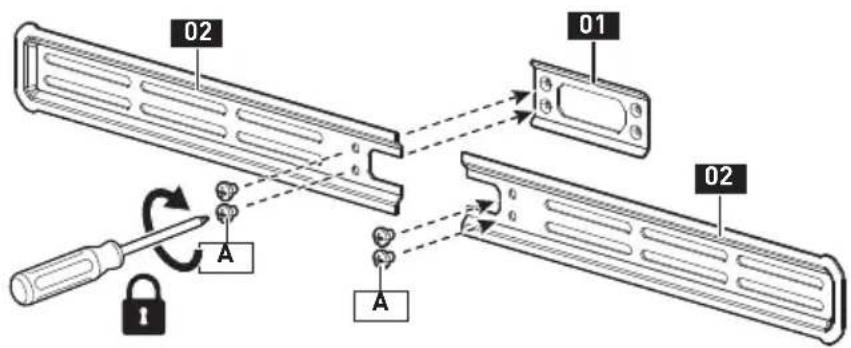

PASO 1 Ensamble la Placa de Montaje

Piezas y Hardware Suministrados para el Paso 2

PASO 2 Fije la barra de sonido

Opción A

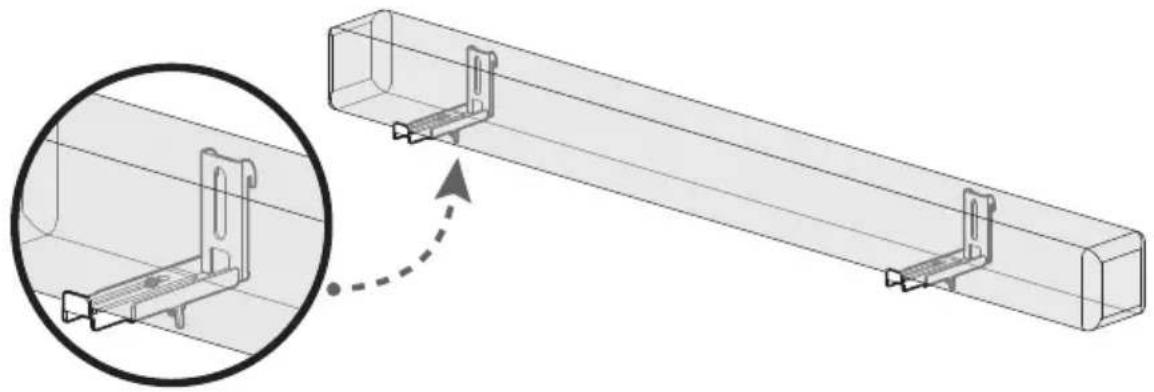

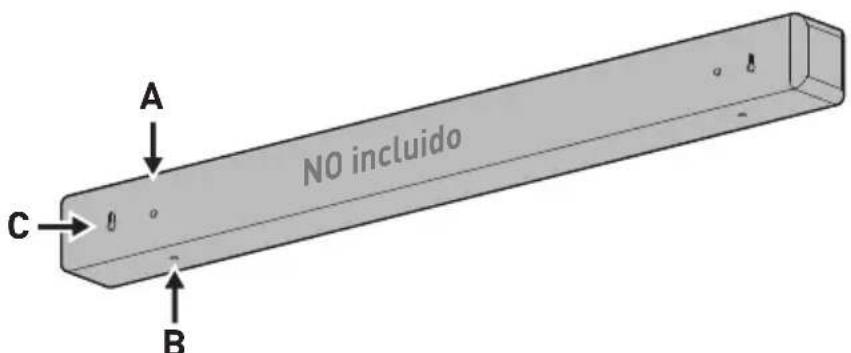

Altavoz con agujeros roscados en la parte posterior

Altavoz con agujeros roscados en la parte inferior

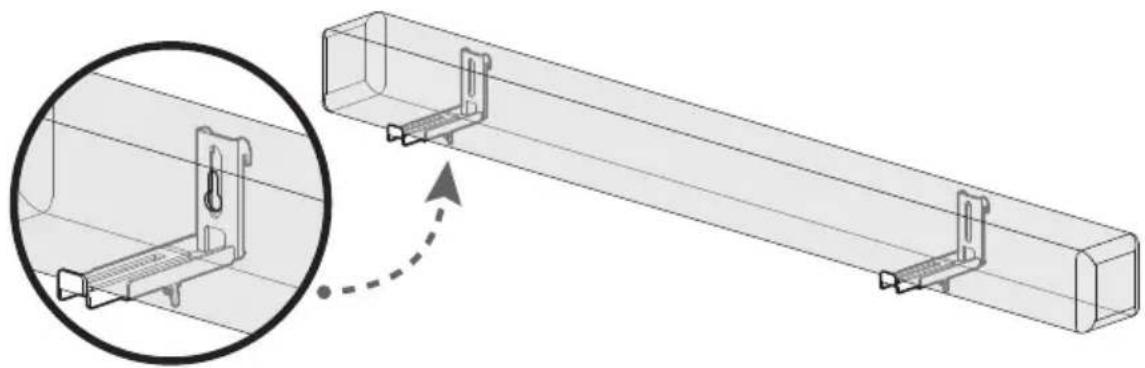

Altavoz con ranuras de ojo de cerradura o sin agujeros


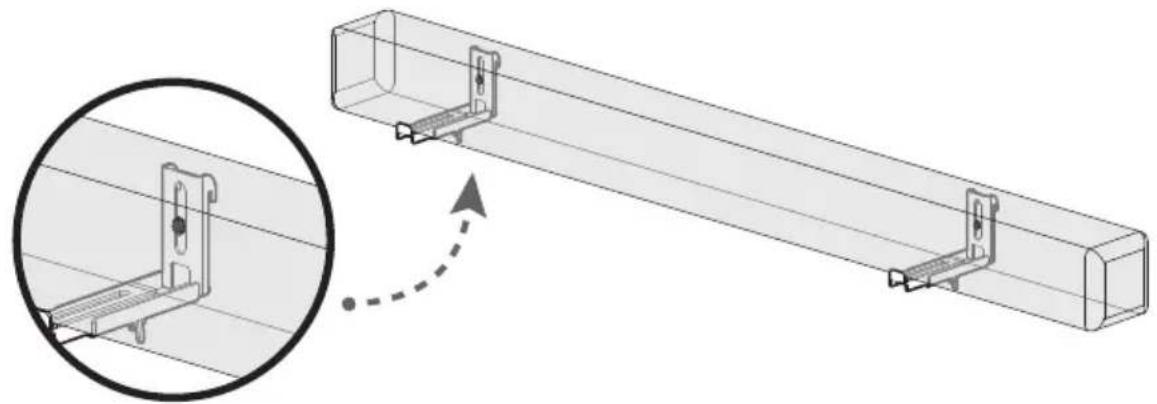

Opción A Altavoz con Agujeros Roscados en la Parte Posterior


Opción B Altavoz con Agujeros Roscados en la Parte Inferior

Opción C Altavoz con Ranuras de Llave o sin Agujeros

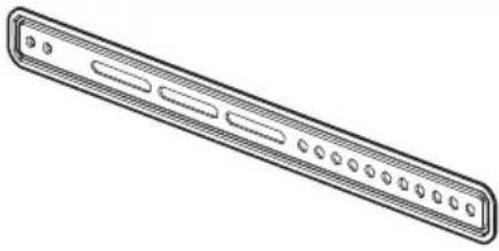

Partes y Hardware Suministrados para el Paso 3
No todo el hardware incluido en este paquete será utilizado.

PASO 3 Monte el marco del soporte

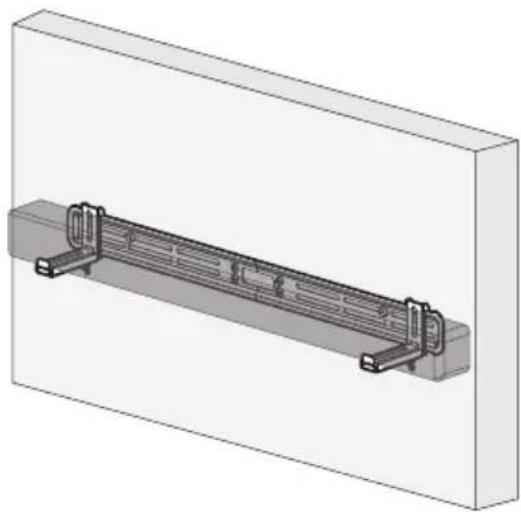

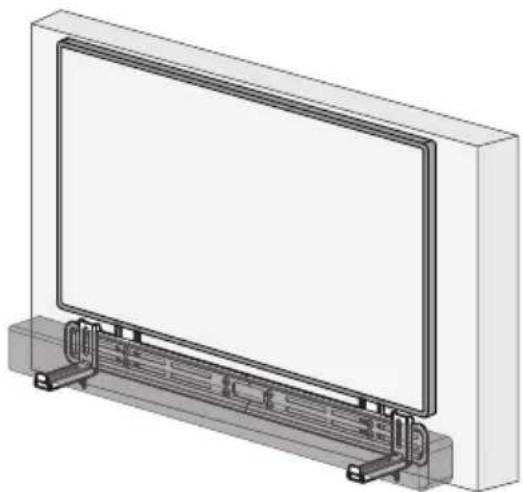

Opción A Opción B


Página 79-85 Página 86-94
Fije el soporte del altavoz a la paredFije el soporte

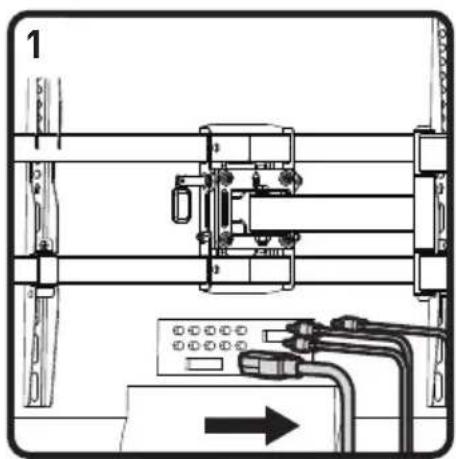

Opción A Fije el soporte del altavoz a la TV

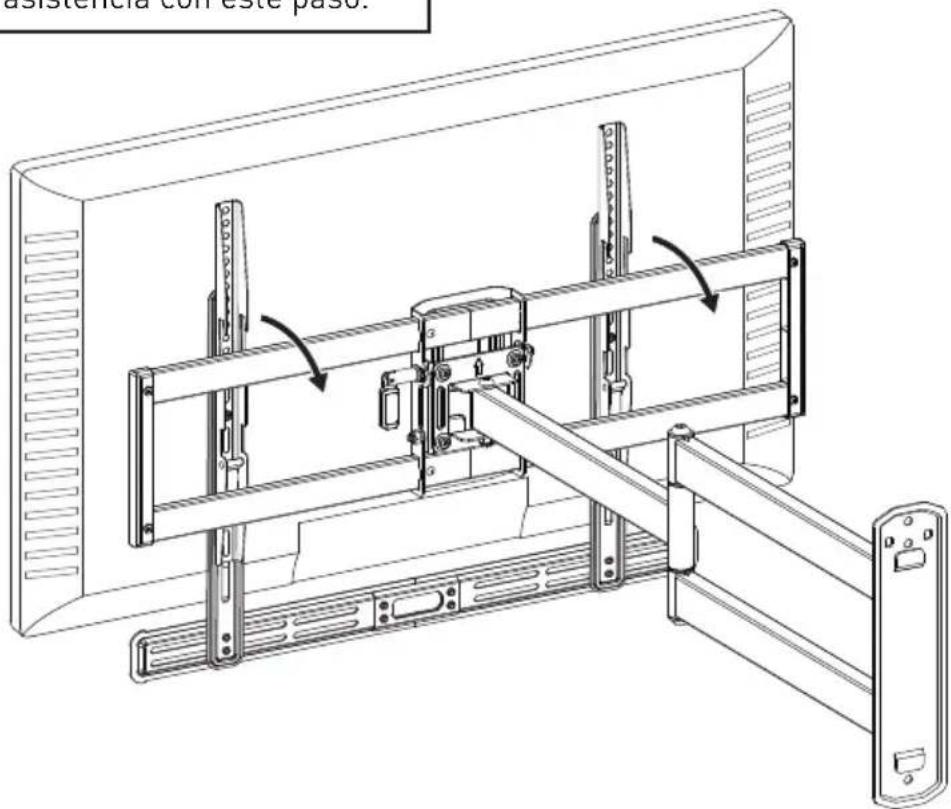

NOTA: Siga el manual de montaje de pared de su TV para quitar su TV correctamente. El montaje de pared de su TV puede variar de las ilustraciones a continuación, pero los pasos para la instalación de la barra de sonido deben permanecer igual.

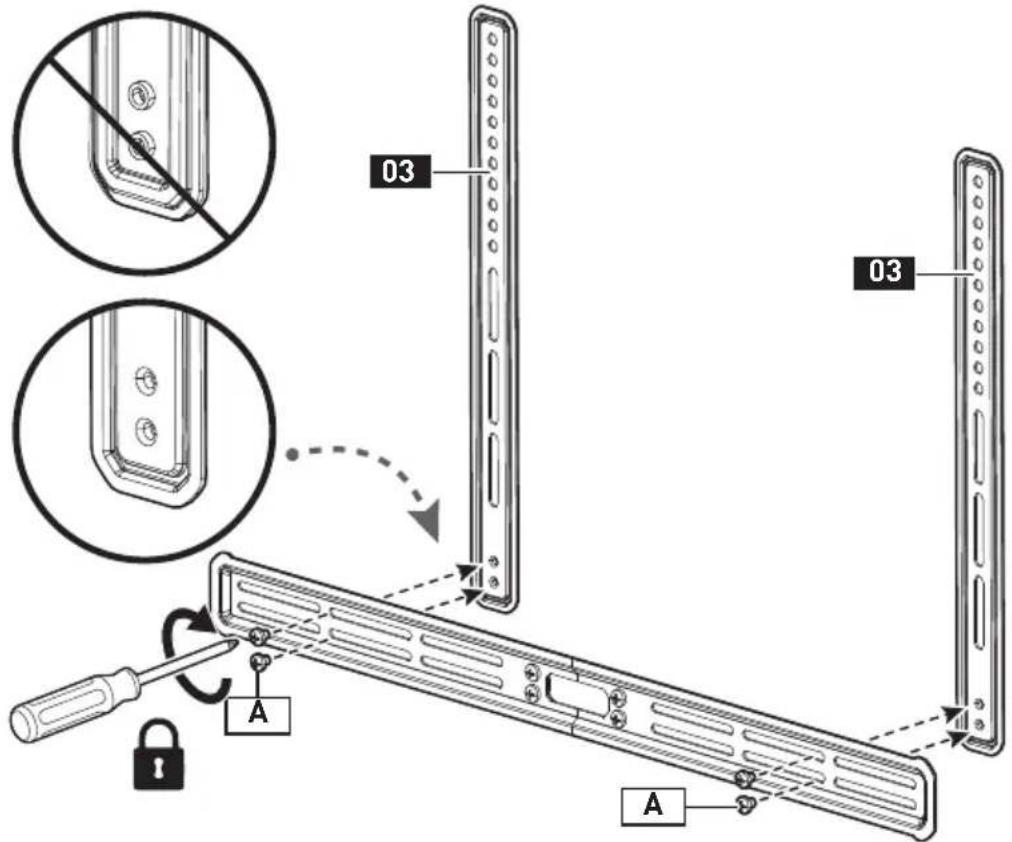

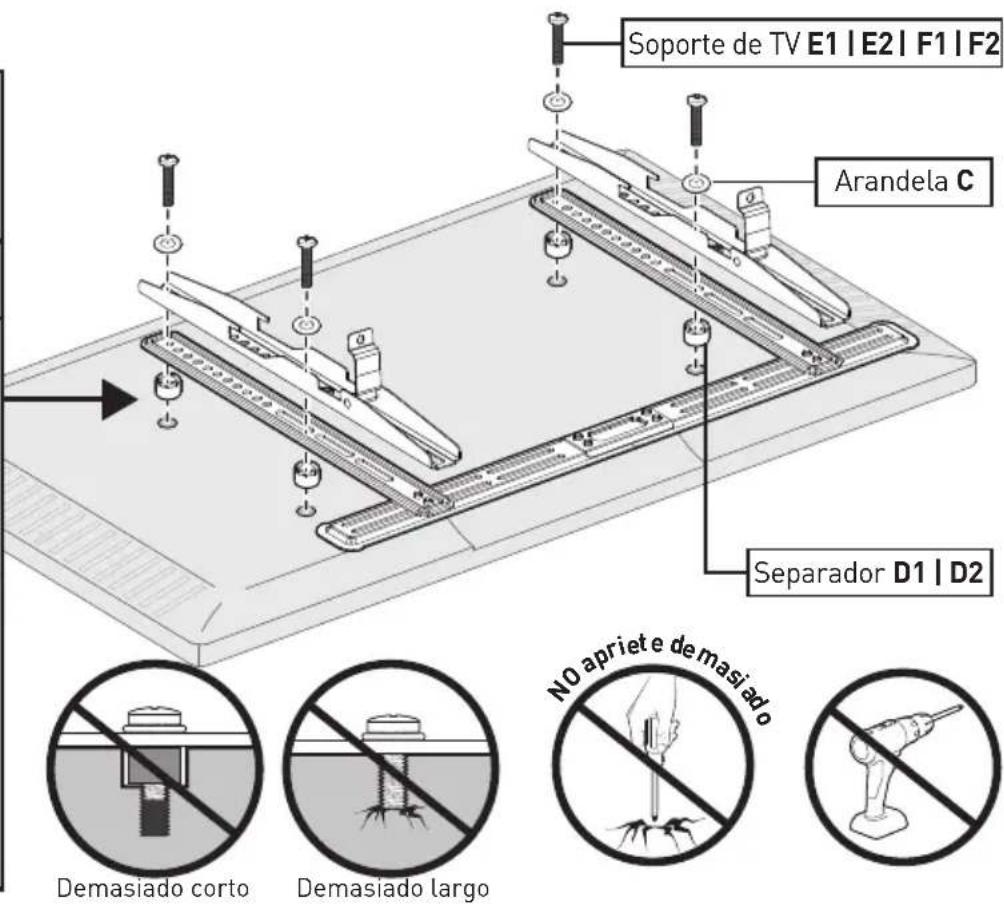

3A-2 Fije los soportes a la TV
1

Nota: El lado con los agujeros avella-nados debe conectarse a los soportes.

El diámetro correcto del tornillo se enroscará suavemente en su TV.

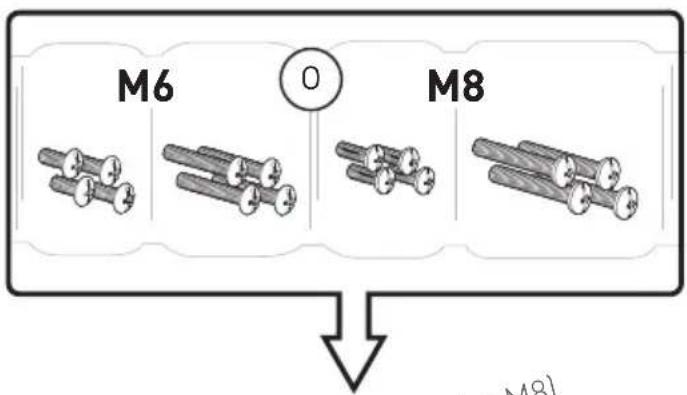

![Guarde los tornillos que encajen (M6 o M8) para el Paso 3A-2-[3]. s ir.](/content/2026/04/733338/images/14e90439dec74de391ac929d29c4f778b227647e4dca935e9fcce20f5a2aef6c.jpg)

La profundidad de los agujeros superior e inferior puede diferir.
3

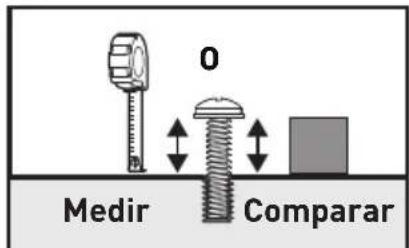

Puede usar una cinta métrica para medir los tornillos que sobresalen o mantener separadores junto a ellos para elegir la combinación de separadores correcta.



Nota:
Hay muchas combinaciones posibles de separadores que se pueden usar.


Consejo: Deje un pequeño espacio entre la parte trasera de la TV y los soportes.

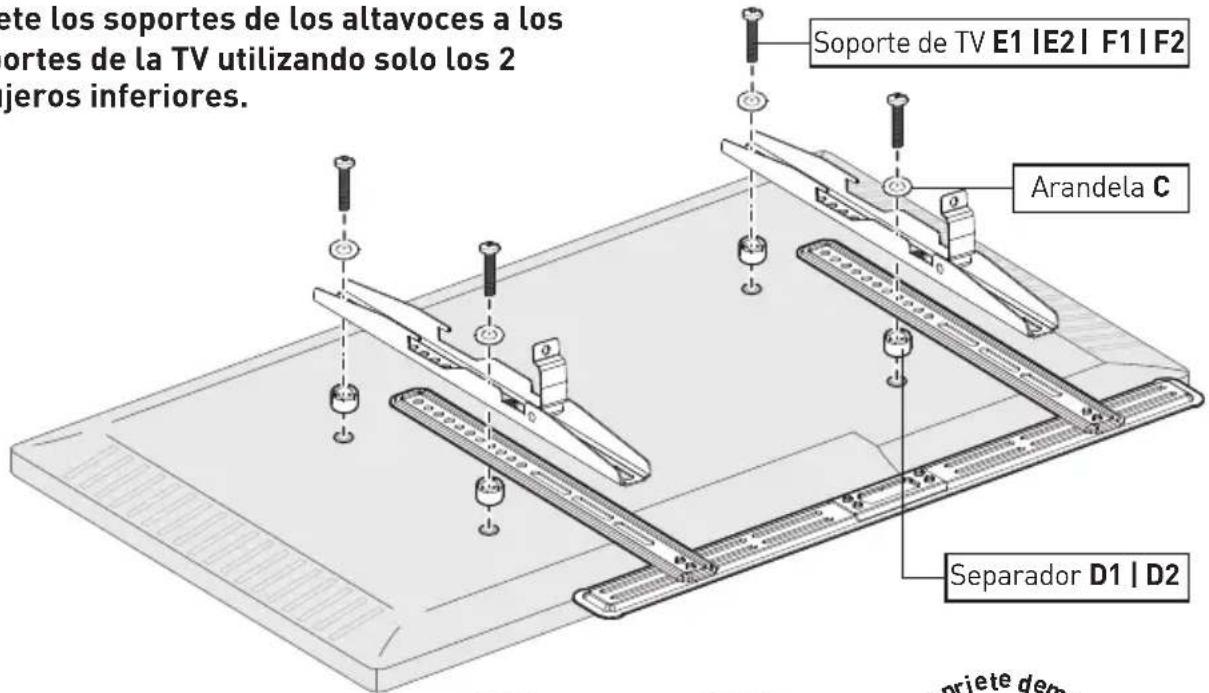

Para elegir la altura de suspensión deseada, sujete los soportes de los altavoces a los soportes de la TV utilizando solo los 2 agujeros inferiores.


广力云智慧零售收银系统

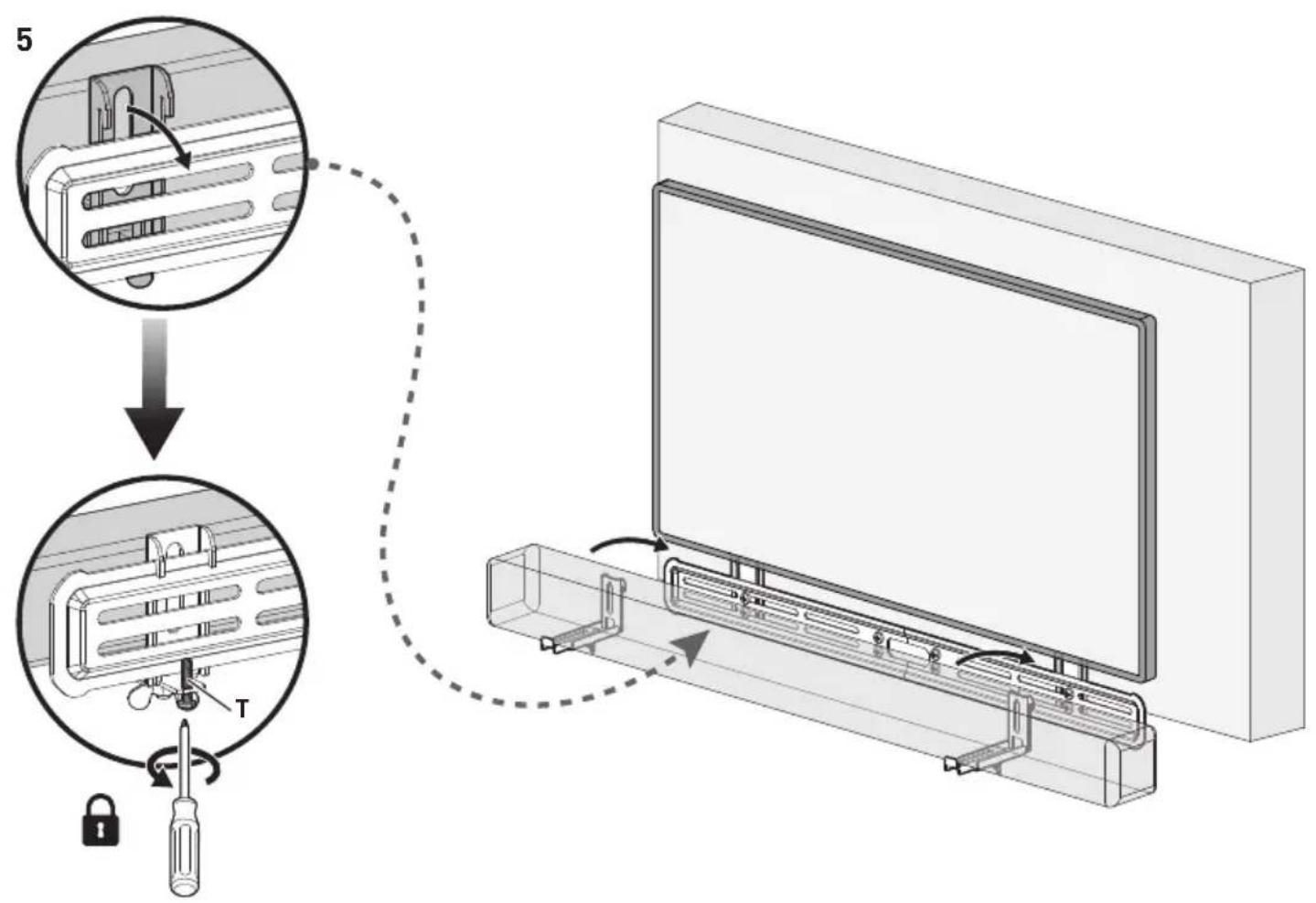

¡PESADO! Puede necesitar asistencia con este paso.
Opción B Fijar el Soporte del Altavoz a la Pared
3B-1
Para montaje en paredes de montantes de madera, vaya a la página 86 a 89. Para el montaje en concreto sólido y bloques de concreto, consulte las páginas 90 a 93.


Herramientas necesarias (no incluidas)

Taladro
Eléctrico Lápiz Cinta Métrica


Buscador de
Montantes Punzón



Broca para Madera de 5/32" (4mm)

7/16" (11mm)
Llave de vaso

Nivel

ADVERTENCIA:

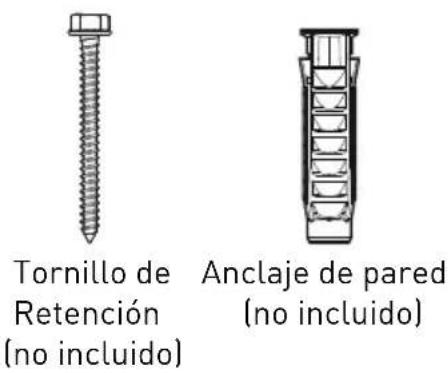

- ¡Evite el riesgo de lesiones personales o daños a la propiedad! Ajuste los tornillos de retención (no incluidos) solo hasta que estén firmemente presionados contra la placa de montaje (NO sobreapriete). No use un taladro; use solo una llave de socket.
- No use anclajes de pared (no incluidos) para esta opción de montaje.
1

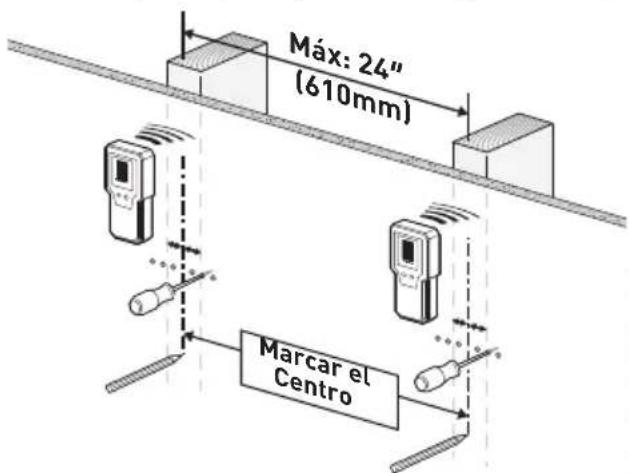

Encontrar Montantes y Marcar Agujeros

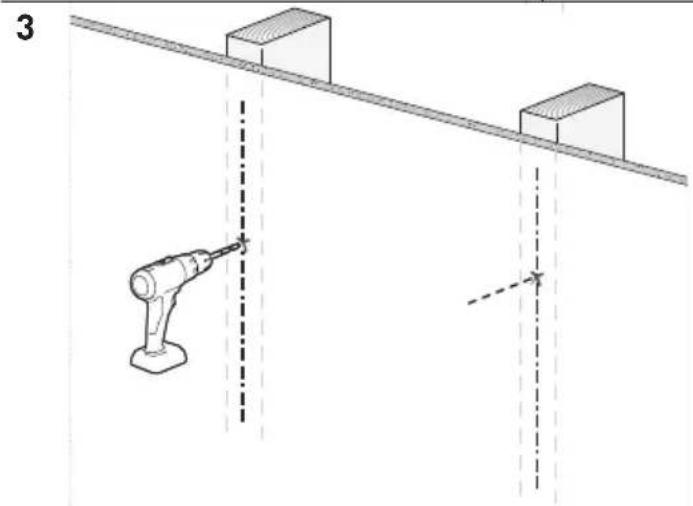

Marcar 2 posiciones de agujero

Perfore 2 agujeros

Nota: Asegúrese de usar la broca especificada.

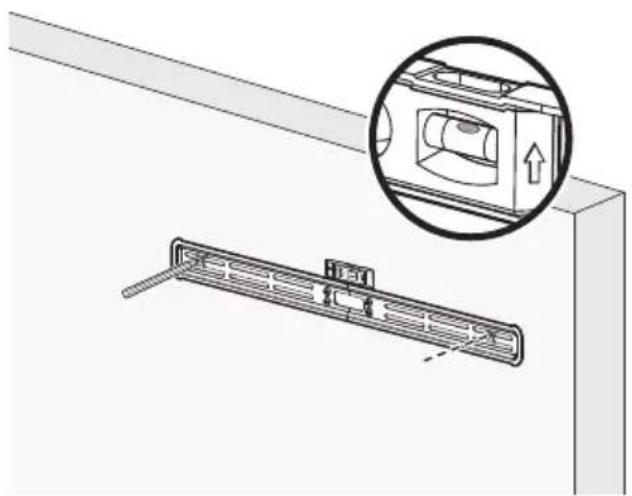

Asegure la placa de montaje


¡PESADO! Puede necesitar asistencia con este paso.

Vaya al Paso 3B-2 en la Página 93


Para la instalación en concreto sólido y bloques de concreto



Herramientas necesarias (no incluidas)

Taladro
Eléctrico

Lápiz

Cinta Métrica

Martillo
- ¡Evite el riesgo de lesiones personales o daños a la propiedad! Aprete los tornillos de anclaje (no incluidos) solo hasta que queden firmemente contra la placa de montaje (NO apriete demasiado). No use un taladro; use solo una llave de vaso.
- Use anclajes de pared (no incluidos) para esta opción de montaje.
- Monte la placa de pared directamente en la superficie de concreto.

1

Marcar 2 posiciones de agujero
2

- Asegúrese de usar la broca especificada.

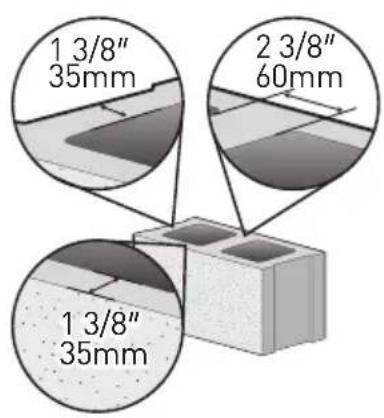

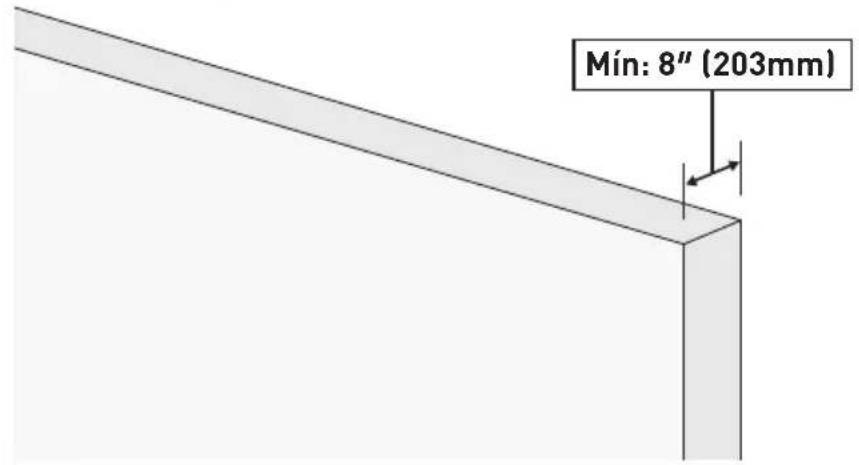

- Nunca perfore en el mortero entre los bloques.

Inserte los anclajes de pared

Fije la placa de montaje


¡PESADO! Puede necesitar asistencia con este paso.
