Type de produit	Support d'enceinte (barre de son)
Marque	ErgoAV
Modèle	ERSB2-01B
Largeur compatible	150 mm – 600 mm (5,9" – 23,6")
Compatibilité murale	Montants en bois, béton solide, blocs de béton
Options de montage	Sur TV (trous filetés arrière ou bas) ou sur mur
Matériel inclus	Plaque de connexion, plaque de montage, supports, boulons M5 et M6/M8, coussins EVA
Outils nécessaires (non inclus)	Perceuse électrique, tournevis Phillips, clé à douille 7/16" (11 mm), niveau, ruban à mesurer, détecteur de montants, mèches (bois ou béton)
Fixations pour montants bois (non incluses)	Vis à bois ST M7 x 55 mm
Fixations pour béton (non incluses)	Chevilles murales, tire-fonds
Instructions d'installation	Fournies (notice détaillée incluse)
Sécurité	Ne pas dépasser la charge maxi ; serrer fermement sans trop serrer ; acheminer les câbles proprement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Contacter le support technique pour pièces de rechange

FOIRE AUX QUESTIONS - ERSB2-01B ErgoAV

Comment installer le support sur un mur en béton ?

Suivez l'option B (montage mural). Utilisez une mèche à béton de 3/8" (10 mm). Enfoncez les chevilles murales, puis fixez la plaque de montage avec des tire-fonds. Serrez à la clé à douille sans trop serrer.

Quelle est la charge maximale supportée ?

La charge maximale n'est pas explicitement indiquée dans la notice. Il est impératif de ne pas dépasser la capacité de poids indiquée sur le produit ou dans le manuel fourni.

Puis-je fixer le support directement sur ma TV ?

Oui, en option A. Fixez les supports de haut-parleur sur les trous filetés de la TV (arrière ou bas) en utilisant les boulons, rondelles et entretoises appropriés. Suivez l'étape 3A-2.

Quels outils sont nécessaires pour l'installation ?

Perceuse électrique, tournevis Phillips, clé à douille 7/16" (11 mm), niveau, ruban à mesurer, détecteur de montants (pour bois), mèches à bois 5/32" (4 mm) ou à béton 3/8" (10 mm), marteau (pour béton).

Comment vérifier la compatibilité de largeur de ma barre de son ?

Mesurez la largeur de la barre de son : elle doit être comprise entre 150 mm (5,9") et 600 mm (23,6"). Si elle est hors de cette plage, le support n'est pas compatible.

Que faire si la largeur n'est pas compatible ?

Contactez l'assistance produit ErgoAV pour trouver un support adapté.

Comment choisir les bons boulons pour fixer les supports à la TV ?

Utilisez les boulons M6 ou M8 fournis. Mesurez la profondeur des trous filetés de la TV et choisissez les boulons avec les entretoises appropriées pour que la fixation soit solide sans trop serrer.

Puis-je utiliser ce support avec tout type de barre de son ?

Le support est conçu pour les barres de son compatibles en largeur (150-600 mm) et avec des trous filetés standard (arrière ou bas) ou des fentes en trou de serrure. Vérifiez les spécifications de votre barre de son.

Comment éviter de trop serrer les vis pendant l'installation ?

Utilisez une clé à douille manuelle (pas de perceuse) et serrez jusqu'à ce que la vis soit fermement en contact, puis arrêtez. Laissez un petit espace entre la TV et les supports pour éviter d'endommager le matériel.

Où trouver des pièces de rechange si une pièce est manquante ou endommagée ?

Contactez le service client ErgoAV par téléphone ou email. Les coordonnées sont indiquées dans la notice. N'utilisez pas de pièces non conformes.

MODE D'EMPLOI ERSB2-01B ErgoAV

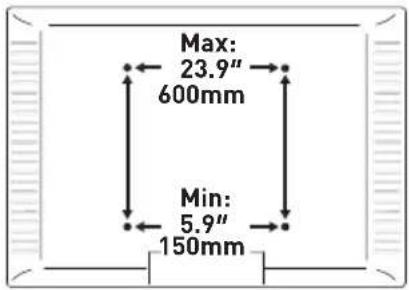

Vérifiez la compatibilité de la largeur

Largeur Maximum/Minimum : 600mm (23.9") / 150mm (5.9")

Si ce support n'est pas compatible, veuillez contacter l'assistance produit.

2

Vérifiez la charge maximale

AVERTISSEMENT

NE PAS dépasser la charge maximale. Dépasser la charge maximale peut provoquer la défaillance du support, entraînant des blessures personnelles et/ou des dommages matériels.

3

Vérifiez le type de mur

Montants en bois (avec plaque de plâtre)

Béton solide, Bloc en béton

?

Pas sûr ?

Contactez-nous

4

Perceuse électrique Crayon

Tournevis Phillips

Ruban à mesurer

Clé à douille 7/16" (11mm)

Niveau

Vis à bois ST M7 x 55mm

Outils nécessaires (non inclus)

Pour murs à montants en bois

Détecteur de montants

Alêne

Mèche à bois 5/32" (4mm)

Pour béton solide, bloc de béton

Marteau

Mèche à béton 3/8" (10mm)

Cheville murale

5

Informations importantes de sécurité

ATTENTION : Évitez les risques de blessure personnelle ou de dommages matériels !

• Ce produit est conçu pour être installé sur des montants en bois, du béton plein et des blocs de béton.
• Ce produit contient de petites pièces pouvant présenter un risque d'étouffement.
• N'utilisez pas ce produit à des fins non spécifiées explicitement dans ce manuel. Ne dépassez pas la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou des blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inadéquate.
• Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et non endommagées. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez appeler le support technique ou envoyer un email au service client.
• Acheminer correctement les câbles et les fils pour éviter les dommages mécaniques.

AVERTISSEMENT : Tous les fixations doivent être fermement serrées !

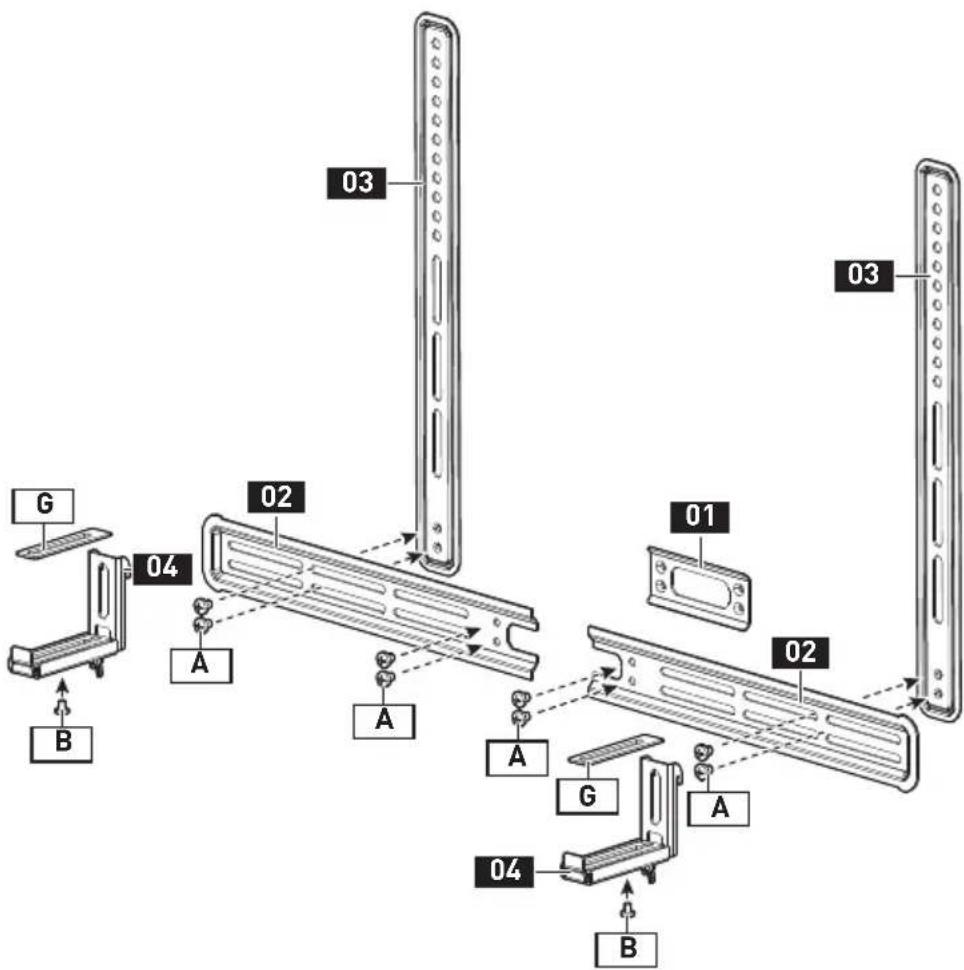

01 Plaque de connexion
02 Plaque de montage
03 Support
04 Support de haut-parleur
A Boulon
B Boulon
G Coussin EVA

INSTALLATION

Pièces fournies et matériel pour l'étape 1

Plaque de connexion

01×1

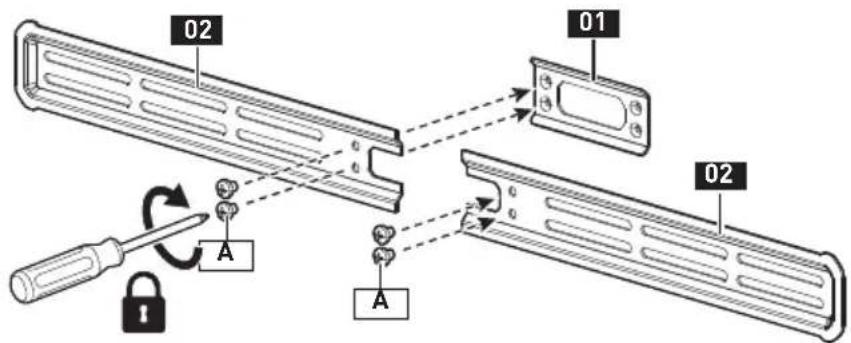

ÉTAPE 1 Assembler la plaque de montage

Pièces fournies et matériel pour l'étape 2

Support de haut-parleur

04×2

Boulon M5 x 8mm

B×2

Coussin EVA

G x 2

ÉTAPE 2 Fixez la barre de son

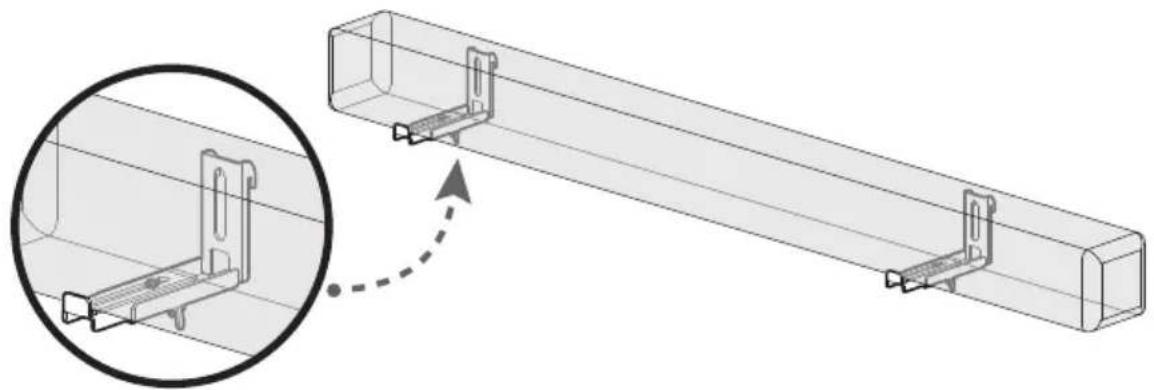

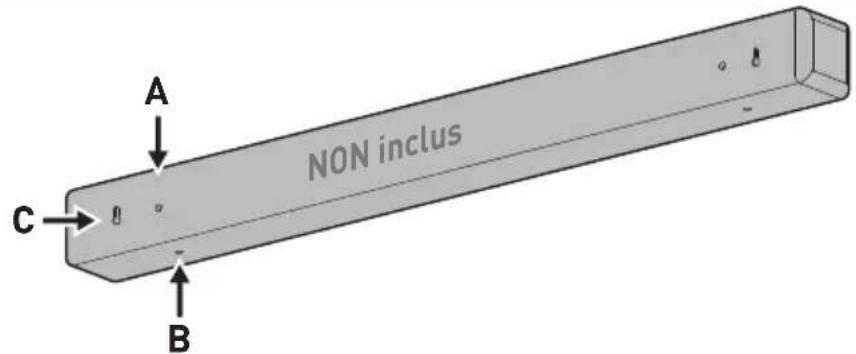

Option A

Haut-parleur avec trous filetés à l'arrière

Haut-parleur avec trous filetés en bas

Haut-parleur avec fentes en trou de serrure ou sans trous

Simple icon of a thermometer inside a circle (no text or symbols)

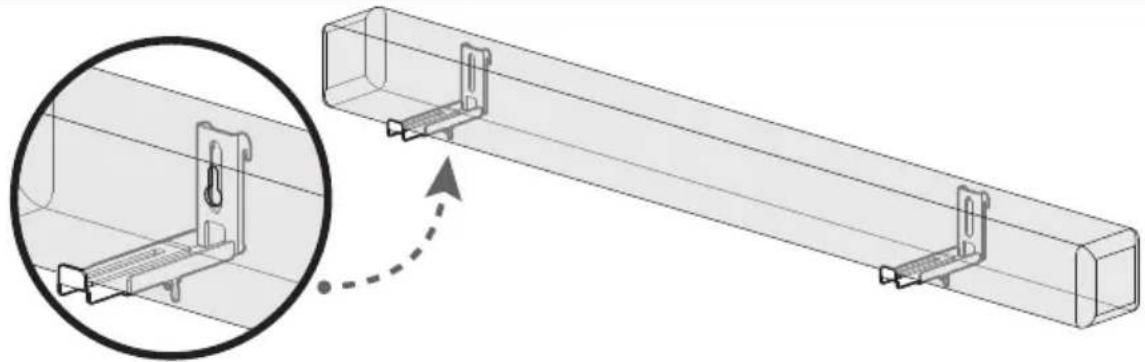

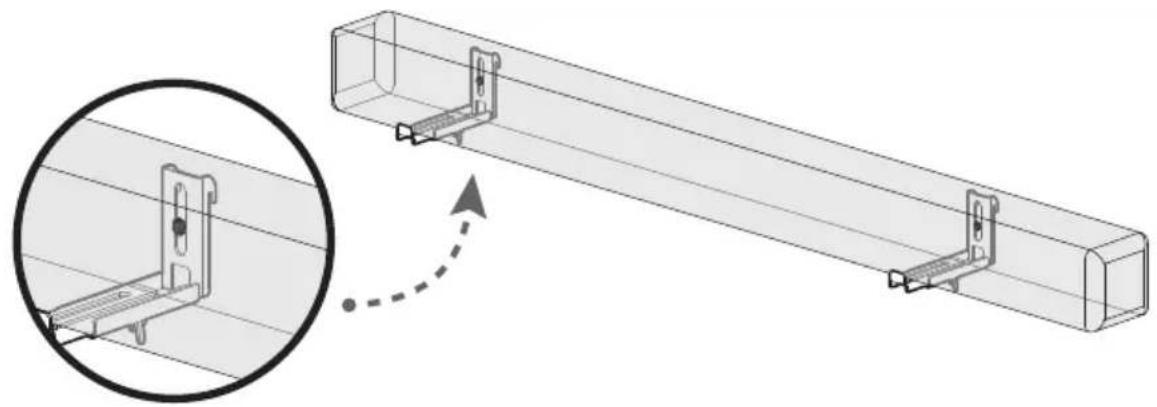

Option A Haut-parleur avec trous filetés à l'arrière

Option B Haut-parleur avec trous filetés en bas

Option C Haut-parleur avec fentes en trou de serrure ou sans trous

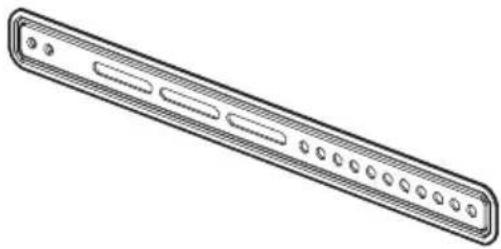

Pièces fournies et matériel pour l'étape 3

Tout le matériel inclus dans ce paquet ne sera pas utilisé.

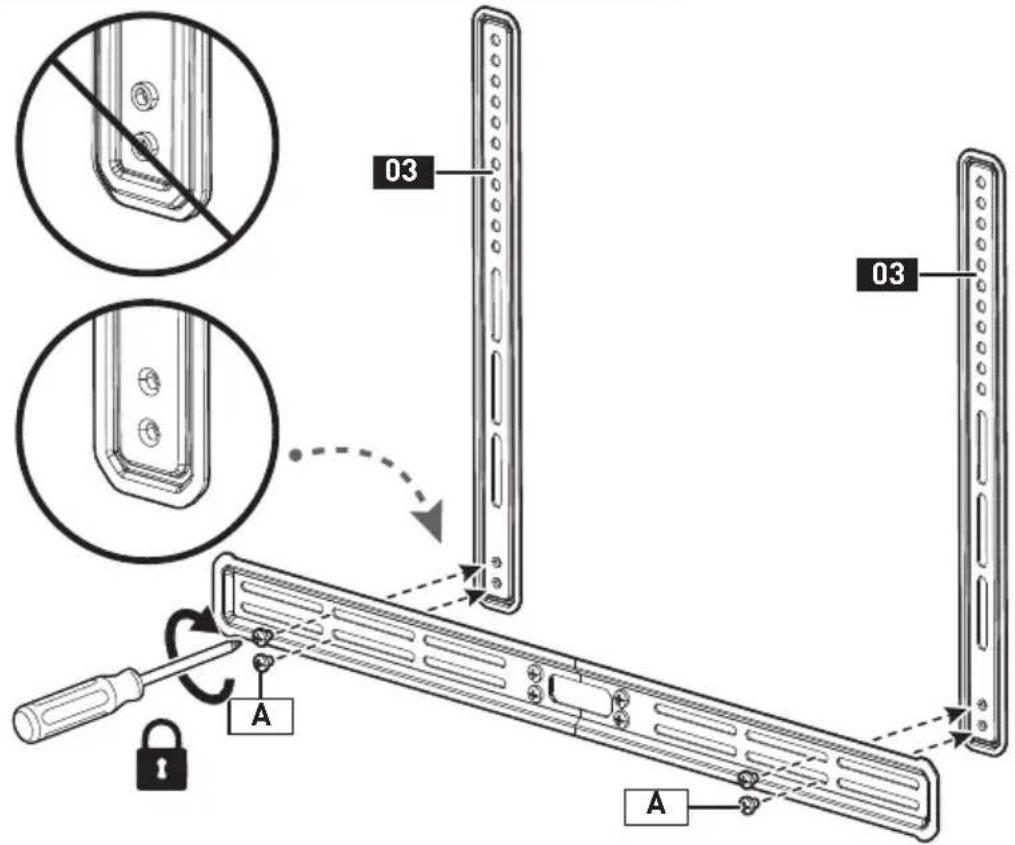

ÉTAPE 3 Assemblez le cadre du support

Option A

Fixez le support du haut-parleur au murFixez le su

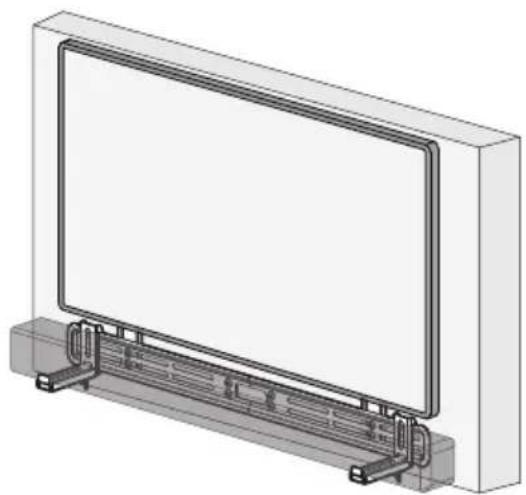

Option A Fixez le support du haut-parleur à la TV

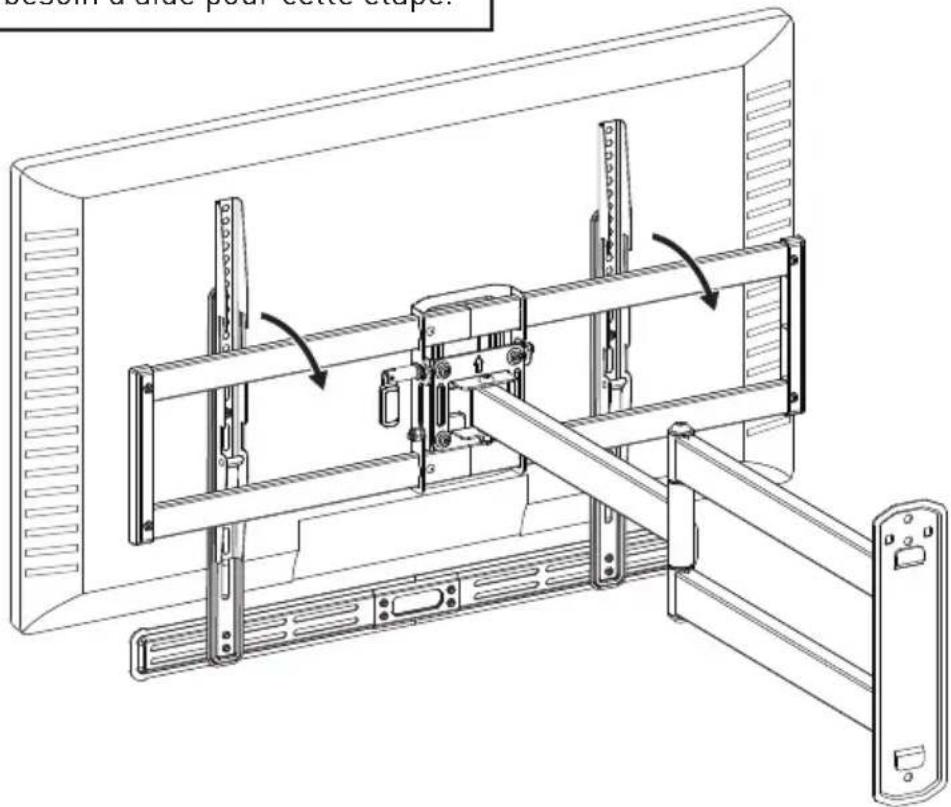

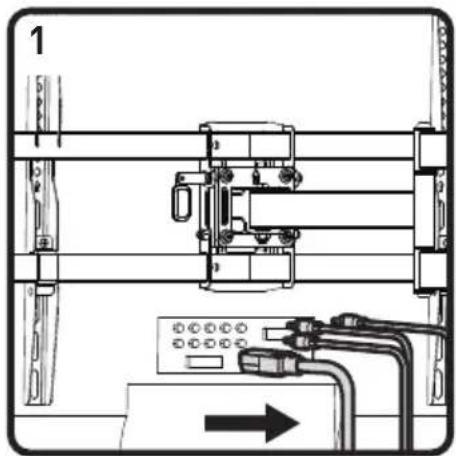

3A-1 Préparez votre TV [Si montée]

REMARQUE : Suivez le manuel de votre support mural TV pour retirer correctement votre TV. Votre support mural TV peut différer des illustrations ci-dessous, mais les étapes pour l'installation de la barre de son devraient rester les mêmes.

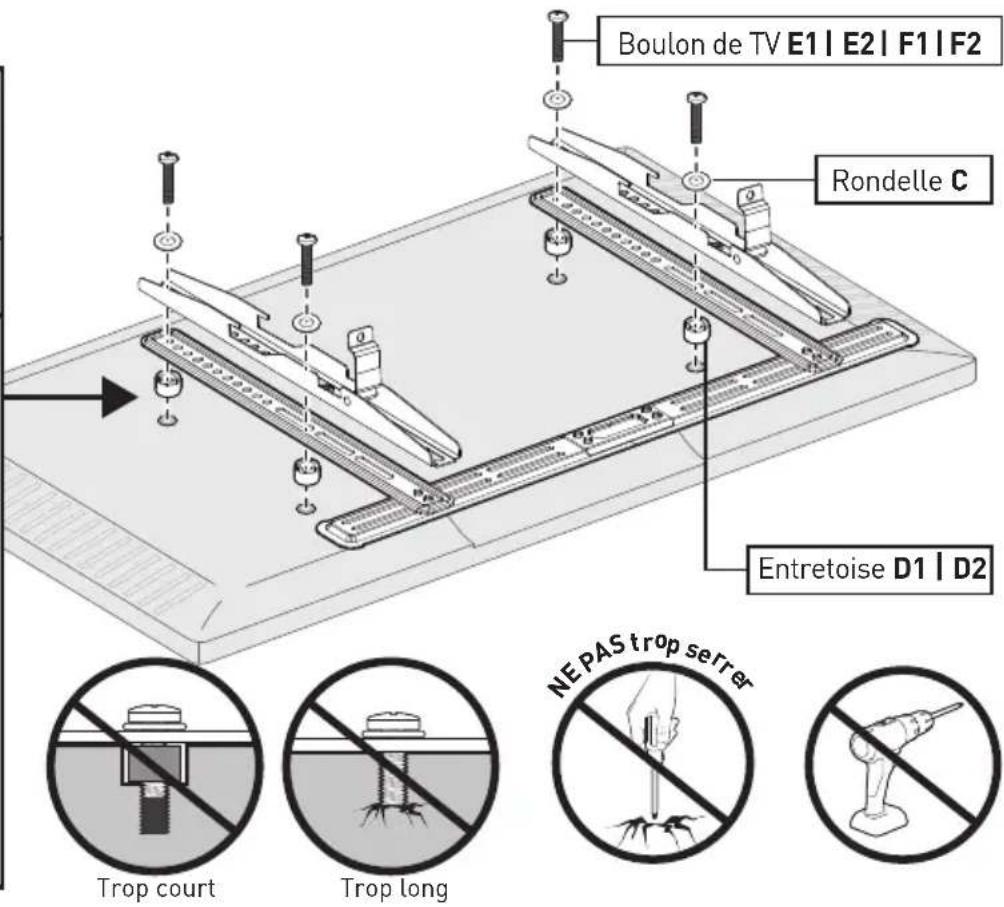

3A-2 Fixez les supports à la TV

1

Remarque : Le côté avec les trous fraisés doit être connecté aux supports.

Le diamètre correct du boulon s'adaptera parfaitement à votre téléviseur.

La profondeur des trous supérieurs et inférieurs peut différer.

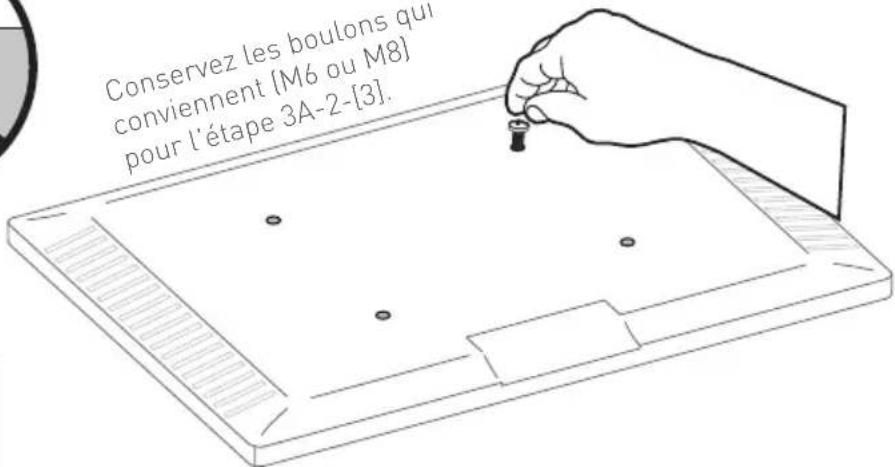

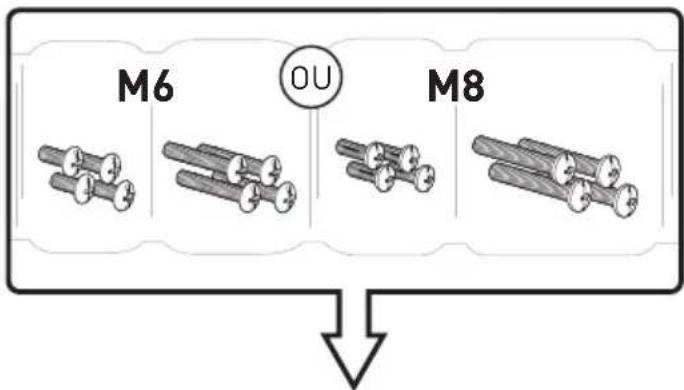

Conservez les boulons qui conviennent (M6 ou M8) pour l'étape 3A-2-[3].

3

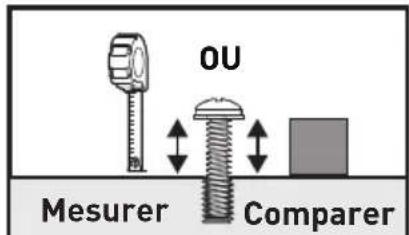

Vous pouvez utiliser un mètre ruban pour mesurer les boulons saillants ou tenir des entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises.

Remarque :

Il existe de nombreuses combinaisons d'entre- toises possibles.

Astuce : Laissez un petit espace entre l'arrière du téléviseur et les supports.

Pour choisir la hauteur de suspension souhaitée, fixez les supports des enceintes aux supports du téléviseur en utilisant uniquement les 2 trous inférieurs.

LOURD ! Vous pourriez avoir besoin d'aide pour cette étape.

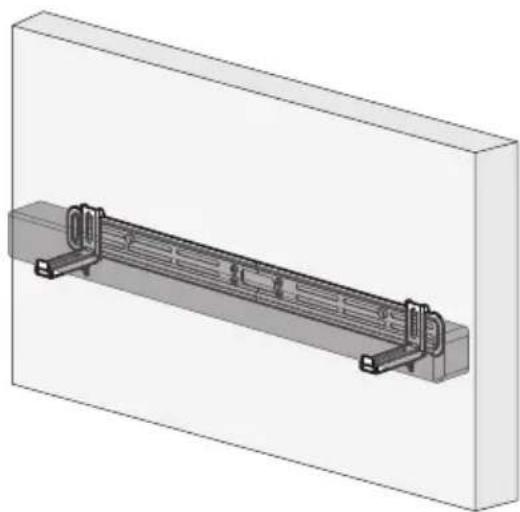

Option B Fixer le support de haut-parleur au mur

3B-1

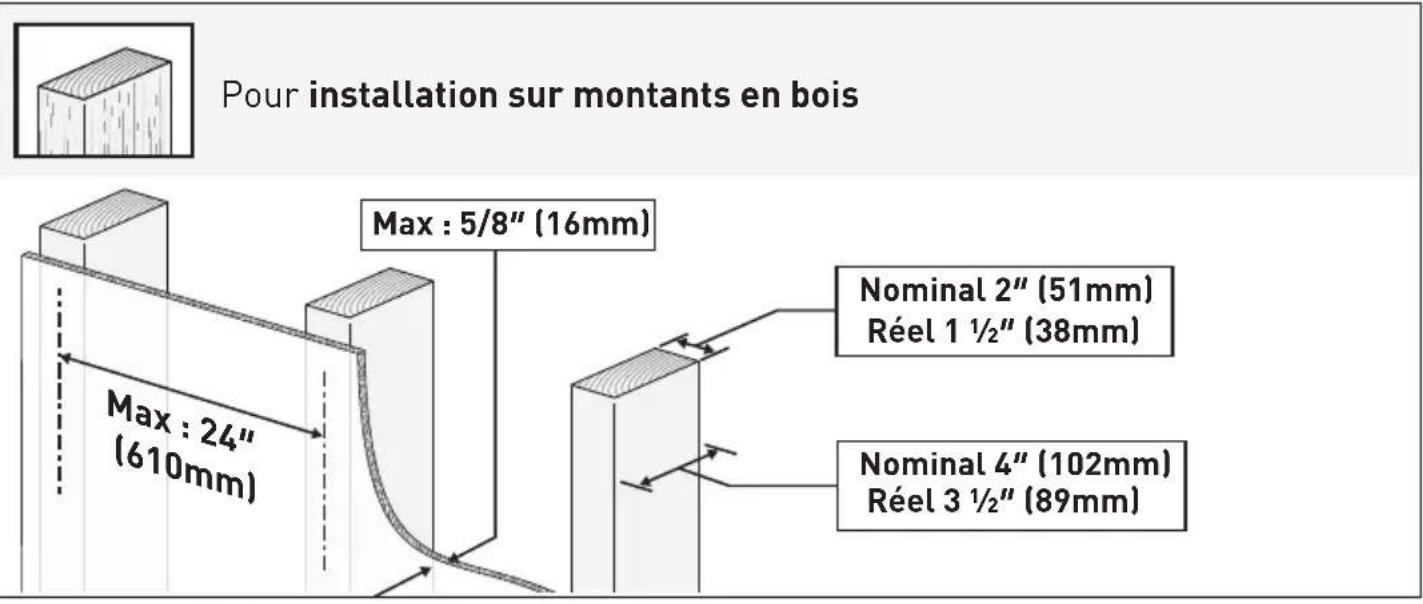

Pour le montage sur des murs à montants en bois, voir page 55 à 58.

Pour le montage sur du béton solide et des blocs de béton, référez-vous aux pages 59 à 62.

Outils nécessaires (non inclus)

Perceuse électrique Crayon

Ruban à mesurer

Détecteur de montants

Alêne

Mèche à bois 5/32" (4mm)

Clé à douille 7/16" (11mm)

Niveau

AVERTISSEMENT :

• Évitez les risques de blessure personnelle ou de dommages matériels ! Serrez les vis à bois (non incluses) uniquement jusqu'à ce qu'elles soient fermement contre la plaque de montage (NE PAS trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• N'utilisez pas de chevilles murales (non incluses) pour cette option de montage.

1

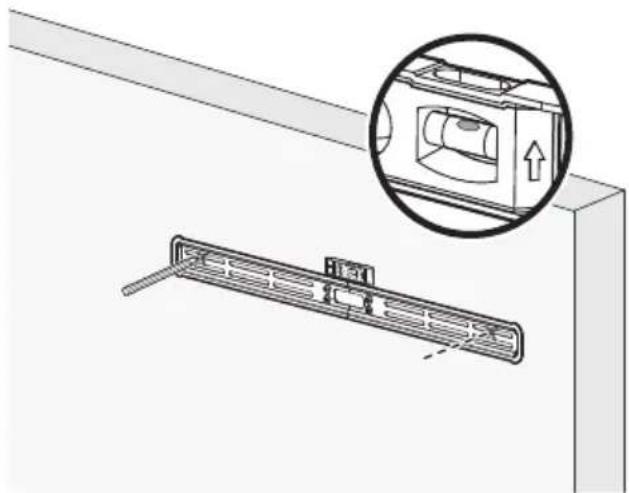

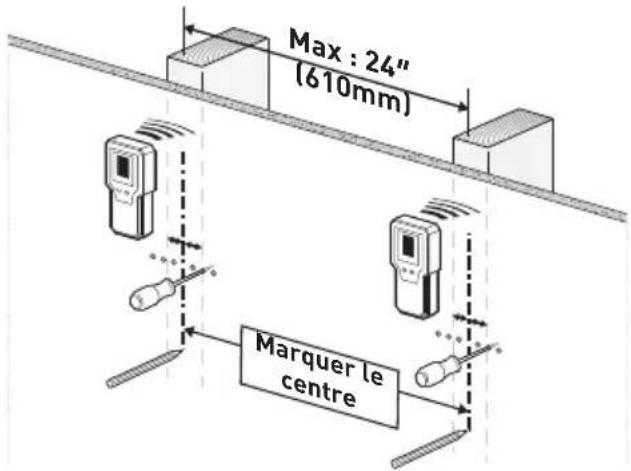

Trouver les montants et marquer les trous

Percez 2 trous

Remarque : Assurez-vous d'utiliser le foret spécifié.

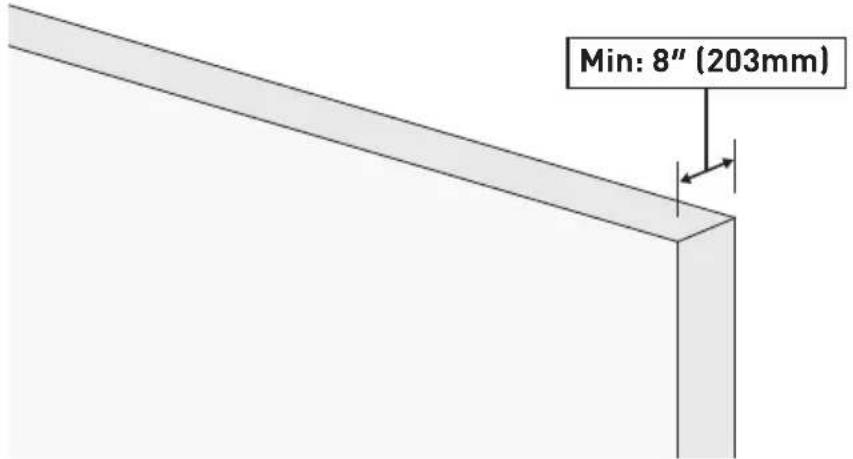

Fixez la plaque de montage

LOURD ! Vous pourriez avoir besoin d'aide pour cette étape.

Voir étape 3B-2 à la page 62

Pour l'installation sur béton solide et blocs de béton

Outils nécessaires (non inclus)

Perceuse électrique Crayon

Ruban à mesurer

Mèche à béton Clé à douille 3/8" (10mm) Marteau7/16" (11mm)

Niveau

AVERTISSEMENT :

• Évitez le risque de blessure personnelle ou de dommage matériel ! Serrez les tire-fonds (non inclus) uniquement jusqu'à ce qu'ils soient fermement appuyés contre la plaque de montage (NE PAS trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille.
• Utilisez des chevilles murales (non incluses) pour cette option de montage.

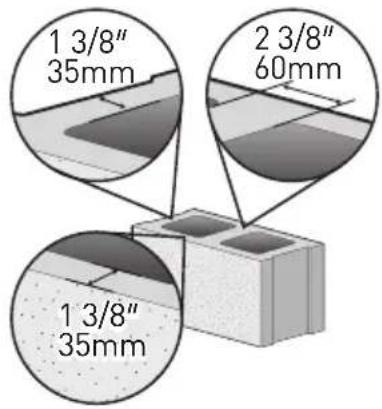

• Fixez la plaque de montage directement sur la surface en béton.

1

• Assurez-vous d'utiliser le foret spécifié.
- Ne percez jamais dans le mortier entre les blocs.

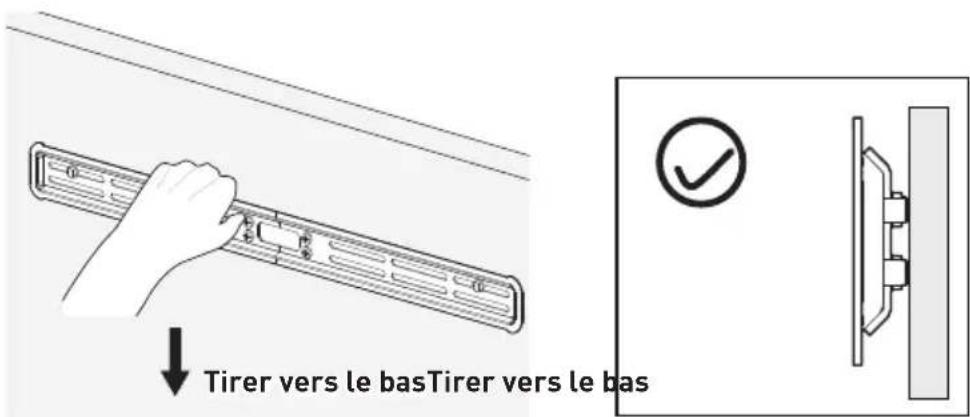

Enfoncez les chevilles murales

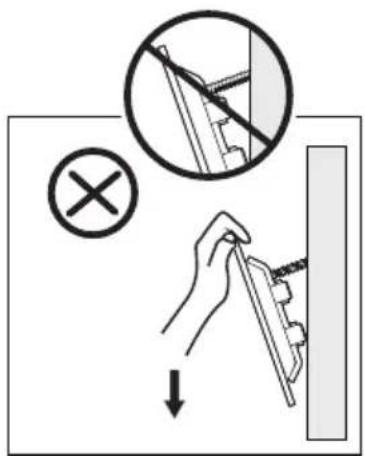

Fixez la plaque de montage

LOURD ! Vous pourriez avoir besoin d'aide pour cette étape.

3B-2 Vérifiez que la plaque est fermement montée
