ERSB1-01B - Support des enceintes ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'enceinte (barre de son) pour fixation arrière de téléviseur
Marque	ErgoAV
Modèle	ERSB1-01B
Capacité de charge maximale	15 lb (6,8 kg)
Matériau principal	Acier
Couleur	Noir (commun)
Compatibilité montage	Vis M4, M5, M6 et M8 ; fentes en forme de clé ; trous filetés au dos ou en bas
Angle de rotation	360° (réglable par bouton)
Ajustement en hauteur	Oui, par bouton de serrage
Fixation murale requise	Support mural TV non inclus, doit supporter 5 fois le poids total
Nombre de supports fournis	2 (une paire)
Outils nécessaires	Tournevis (non inclus)
Pièces incluses	Supports réglables, vis, rondelles, entretoises de différentes tailles
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la capacité de poids. Vérifier la solidité du support mural. Utiliser uniquement comme décrit.
Garantie	Contacter le service client ([e-mail])
Réparabilité	Pièces détachées disponibles sur demande auprès du fabricant
Installation recommandée	Par un professionnel si nécessaire. Lire attentivement le manuel.
Utilisation prévue	Fixer une barre de son à l'arrière d'un téléviseur compatible (plat ou incurvé)
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - ERSB1-01B ErgoAV

Quel est le poids maximum supporté par ce support d'enceinte ?

Le poids maximum est de 15 livres (6,8 kg). Ne jamais dépasser cette capacité pour éviter tout risque de chute ou de dommage.

Ce support est-il compatible avec tous les téléviseurs ?

Il est conçu pour être fixé à l'arrière d'un téléviseur compatible avec les trous de montage VESA standards. Vérifiez que votre téléviseur dispose de trous filetés M4, M5, M6 ou M8, ou de fentes en forme de clé.

Faut-il un support mural pour installer ce produit ?

Oui, le support d'enceinte se fixe sur un support mural TV existant. Assurez-vous que le support mural peut supporter le poids combiné du téléviseur, du support et de la barre de son (multiplication par 5).

Comment ajuster l'angle de la barre de son ?

Desserrez légèrement le bouton [S] situé sur le support réglable, positionnez la barre de son à l'angle souhaité, puis resserrez le bouton pour verrouiller. L'angle peut être ajusté sur 360°.

Quels outils sont nécessaires pour l'installation ?

Un tournevis (non fourni) est généralement nécessaire. Les vis et entretoises adaptées sont incluses dans le colis.

Puis-je utiliser ce support avec une barre de son qui a des trous en bas ?

Oui, le support prend en charge les barres de son avec trous filetés au dos, en bas ou avec fentes en forme de clé. Reportez-vous aux options d'installation dans le manuel.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client ErgoAV par e-mail à [e-mail] ou par téléphone au [phone] pour obtenir des pièces de rechange.

Puis-je installer la barre de son sous le téléviseur ?

Ce modèle est conçu pour une fixation à l'arrière du téléviseur. Pour une installation sous le téléviseur, utilisez un support de table approprié. Suivez les instructions du manuel.

Comment nettoyer et entretenir le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Y a-t-il une garantie sur ce produit ?

Pour les informations de garantie, veuillez contacter le fabricant via les coordonnées fournies dans la notice. Les pièces détachées sont disponibles sur demande.

MODE D'EMPLOI ERSB1-01B ErgoAV

Capacité de poids ne pas dépasser la capacité de poids.

• Vérifiez le contenu du colis par rapport à la liste des pièces et du matériel fournis pour vous assurer que toutes les pièces ont été reçues et non endommagées. NE PAS utiliser de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez appeler le support technique ou envoyer un e-mail au service client.
• Lisez attentivement toutes les instructions avant de tenter l'installation. Si vous NE COMPRENEZ PAS les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client.
• NE PAS utiliser ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. NE PAS dépasser la capacité de poids. Nous ne sommes pas responsables des dommages ou des blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Ce support de haut-parleur est uniquement conçu pour être installé à l'arrière d'un téléviseur compatible.

AVERTISSEMENT : Lors de la fixation à un support mural de téléviseur, le mur doit être capable de supporter cinq fois le poids de votre téléviseur, du support de télévision et de la barre de son combinés.

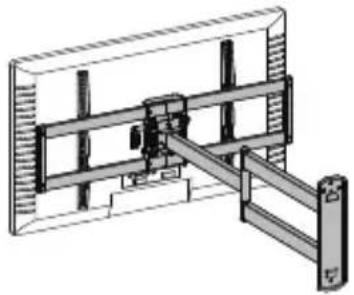

Support mural TV

Lors de la fixation à un support TV, un meuble TV ou un moniteur TV, vérifiez la capacité de poids de votre support TV, meuble TV et/ou si les pieds TV d'origine peuvent supporter le poids supplémentaire.

Outils nécessaires (non inclus)

01 Support réglable 02 Support de haut-parleur A1 Bouton A2 Boulon B Rondelle

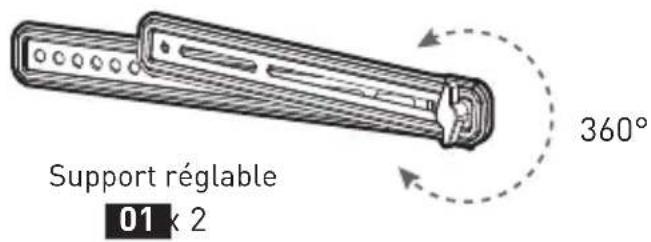

Pièces et matériel fournis pour l'étape 1

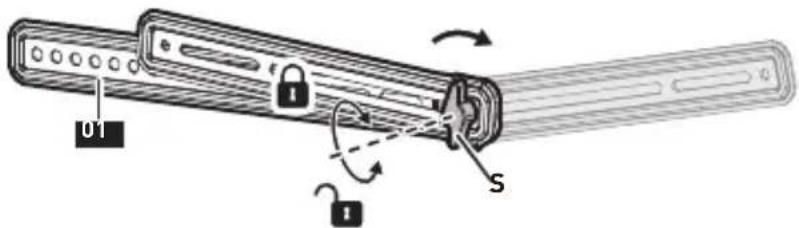

Étape 1 dépliez le support réglable

Dévissez légèrement le bouton [S] et dépliez le support dans la position appropriée. Resserrez le bouton pour le verrouiller.

Pièces et matériel fournis pour l'étape 2

Tous les accessoires inclus dans ce colis ne seront pas utilisés.

Support de haut-parleur

02×2

Bouton

A1×2

M6 x 12mm Boulon

A2 2

D6 Rondelle

B 4

M4 x 16mm

Boulon Boulon en forme de Boulon

C 2

M5 x 16mm

D 2

M6 x 16mm Boulon

E 2

F 2

Étape 2 fixez la barre de son

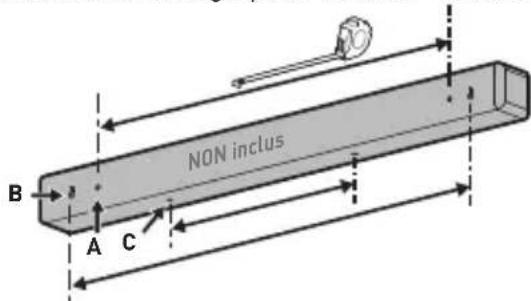

2-1 Mesurez la distance entre les trous de montage pour faciliter l'installation des supports réglables.

Option a

Haut-parleur avec trous filetés à l'arrière

Haut-parleur avec fentes en clé

Simple icon of a thermometer inside a circle (no text or symbols)

Page 36

Haut-parleur avec trous filetés au bas

2-2 Choisissez la configuration de support appropriée en fonction de vos mesures et du type de montage de télévision.

Pour montage mural de télévision :

Pour le dos de la télévision ou le support de table :

Option a haut-parleur avec trous filetés à l'arrière

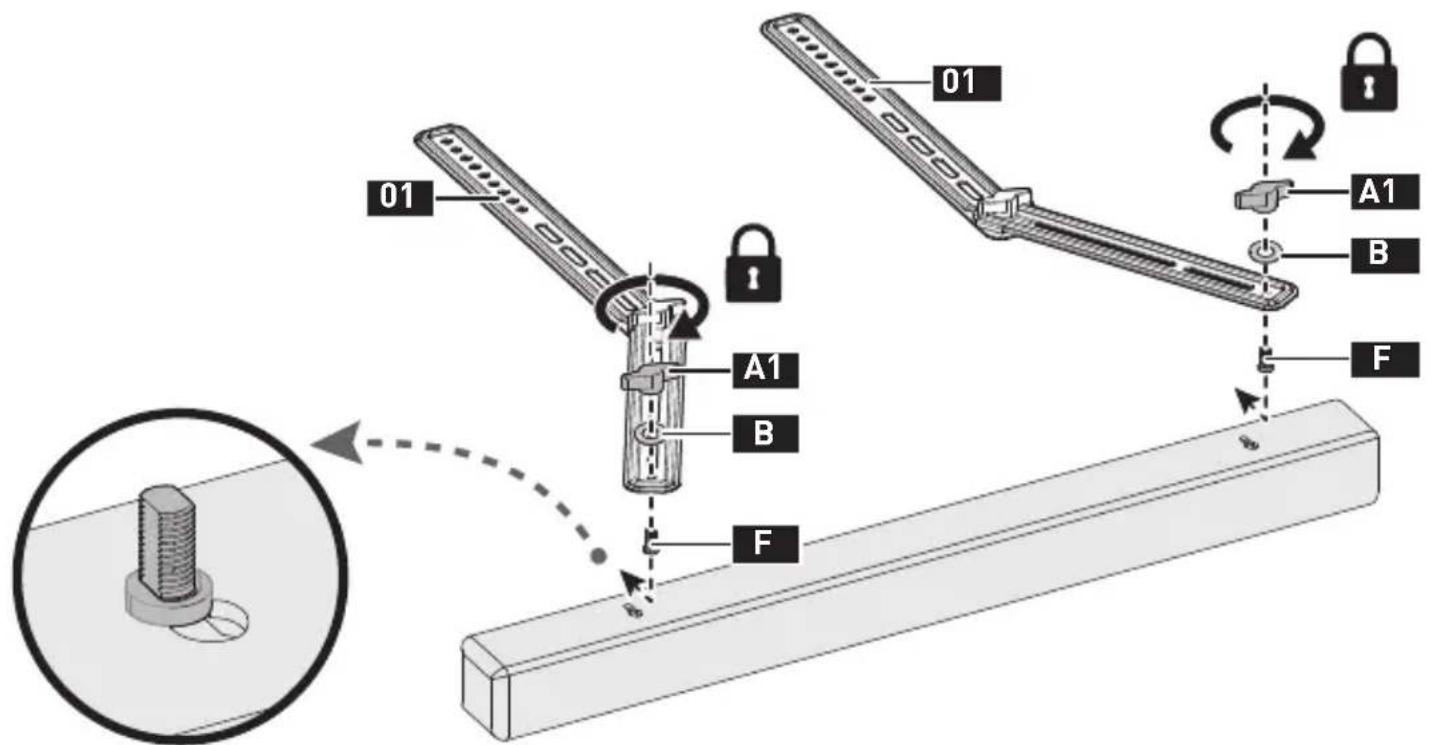

Option b haut-parleur avec fentes en forme de clé

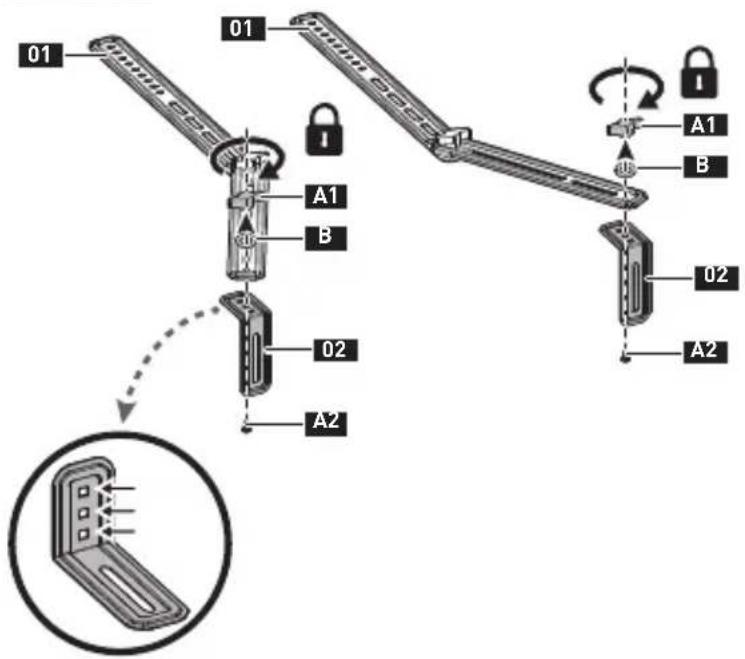

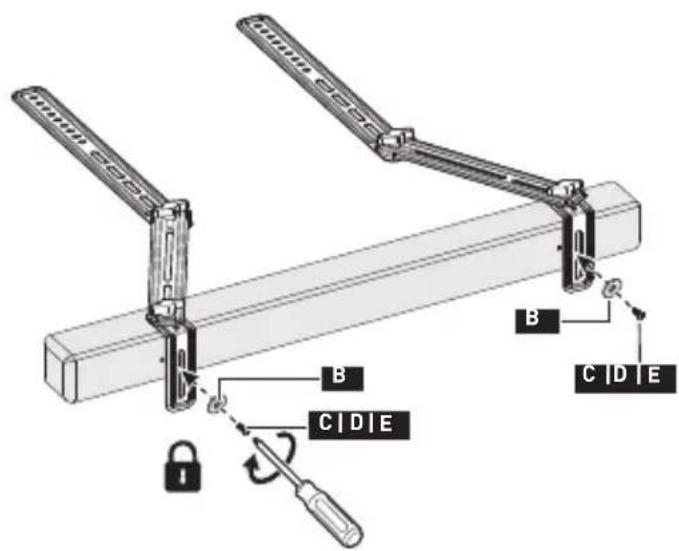

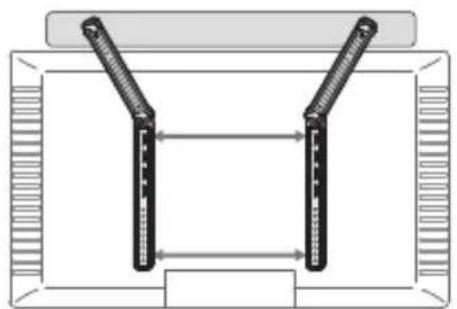

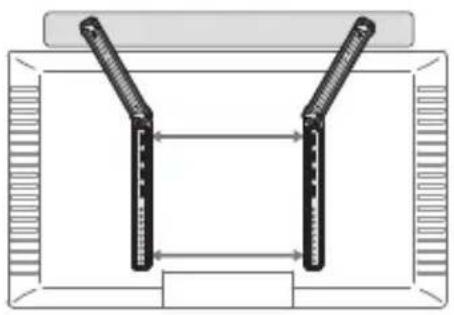

Option c haut-parleur avec trous filetés au fond

Pièces et matériel fournis pour l'étape 3

Tous les accessoires inclus dans ce colis ne seront pas utilisés.

M6/M8

Rondelle

M-A × 4

L2.5mm

Entretoise

M-B1 × 4 M-B2 × 4

L10mm

Entretoise

Boulon de téléviseur

M-C1×4 M-D1

M6 x 25mm

Boulon de téléviseur

M-C2×4

M8 x 20mm

Boulon de téléviseur

M8 x 30mm

Boulon de téléviseur

M-D2 x 4

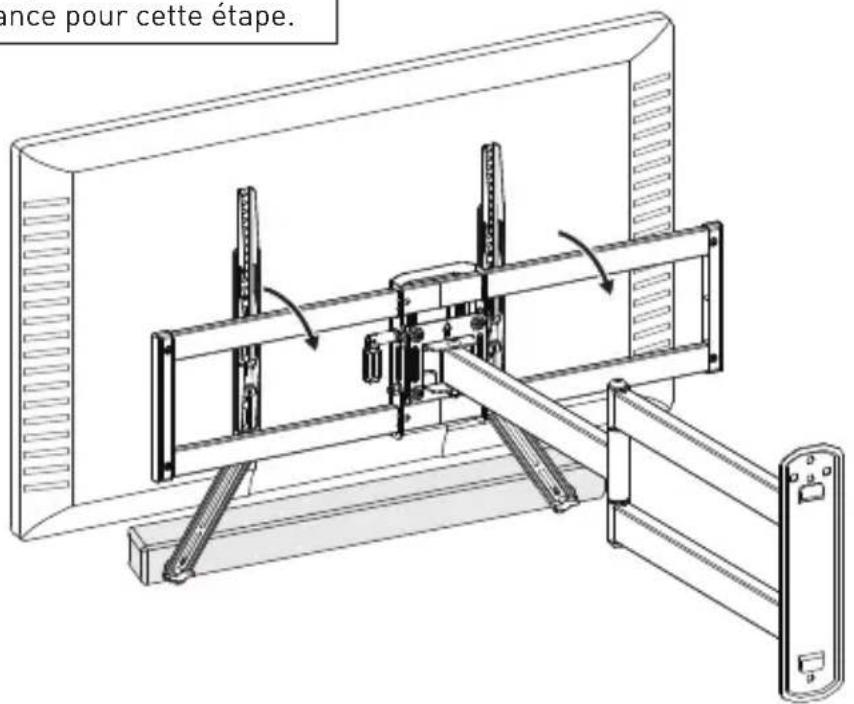

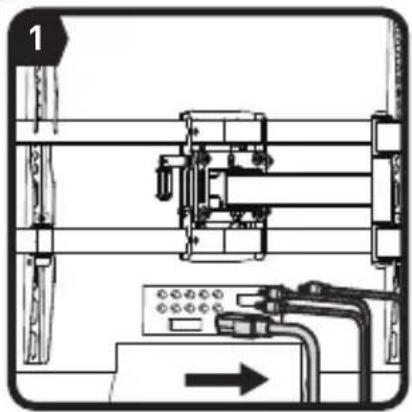

3-1 Préparez votre téléviseur [si monté]

REMARQUE : Suivez le manuel de votre support mural TV pour retirer correctement votre TV. Votre support mural TV peut varier par rapport aux illustrations ci-dessous, mais les étapes pour l'installation de la barre de son devraient rester les mêmes.

Lourd ! Vous pourriez avoir besoin d'une assistance pour cette étape.

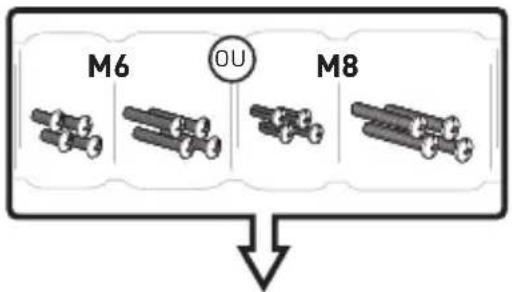

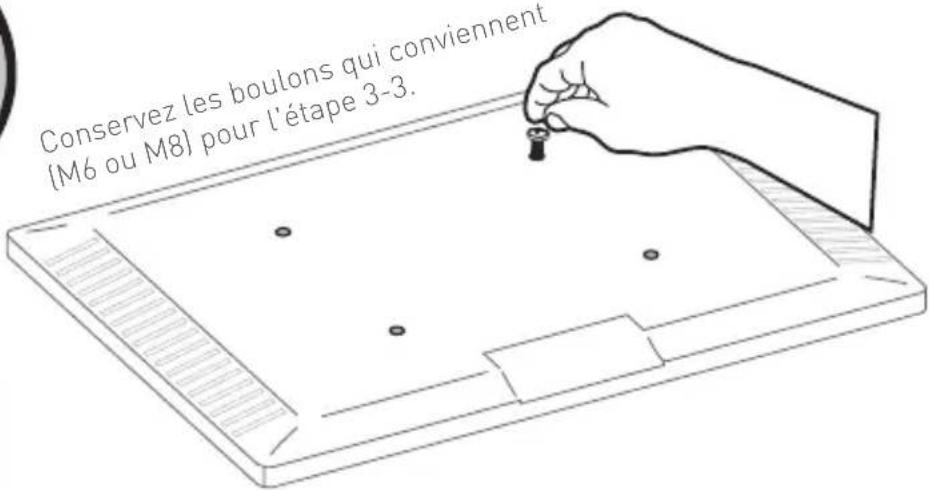

3-2 Sélectionner les boulons TV

Le diamètre de boulon correct s'enfilera facilement dans votre TV.

La profondeur des trous du haut et du bas peut différer.

Conservez les boulons qui conviennent (M6 ou M8) pour l'étape 3-3.

3-3 Sécuriser les supports TV et les supports de barre de son

Pour TV à dos plat, allez à l'option A à la page 43.

Pour TV à renflement, TV courbé, trous encastrés et câbles, allez à l'option B à la page 44-45.

Avertissement :

• NE PAS tourner le boulon au-delà du fond du trou.
• Si le boulon est trop court, il peut ne pas supporter correctement la TV.
• Si le boulon est trop long, cela pourrait endommager la TV.
• Au moins 4 à 5 tours dans le filetage sont nécessaires.
• La profondeur des trous du bas peut être différente de celle des trous du haut.

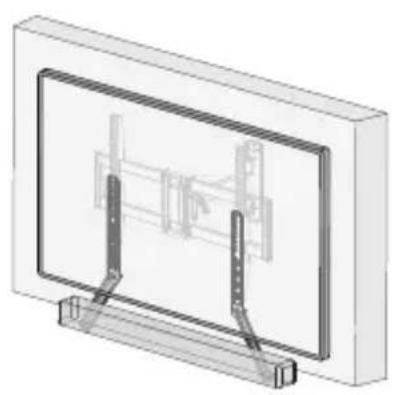

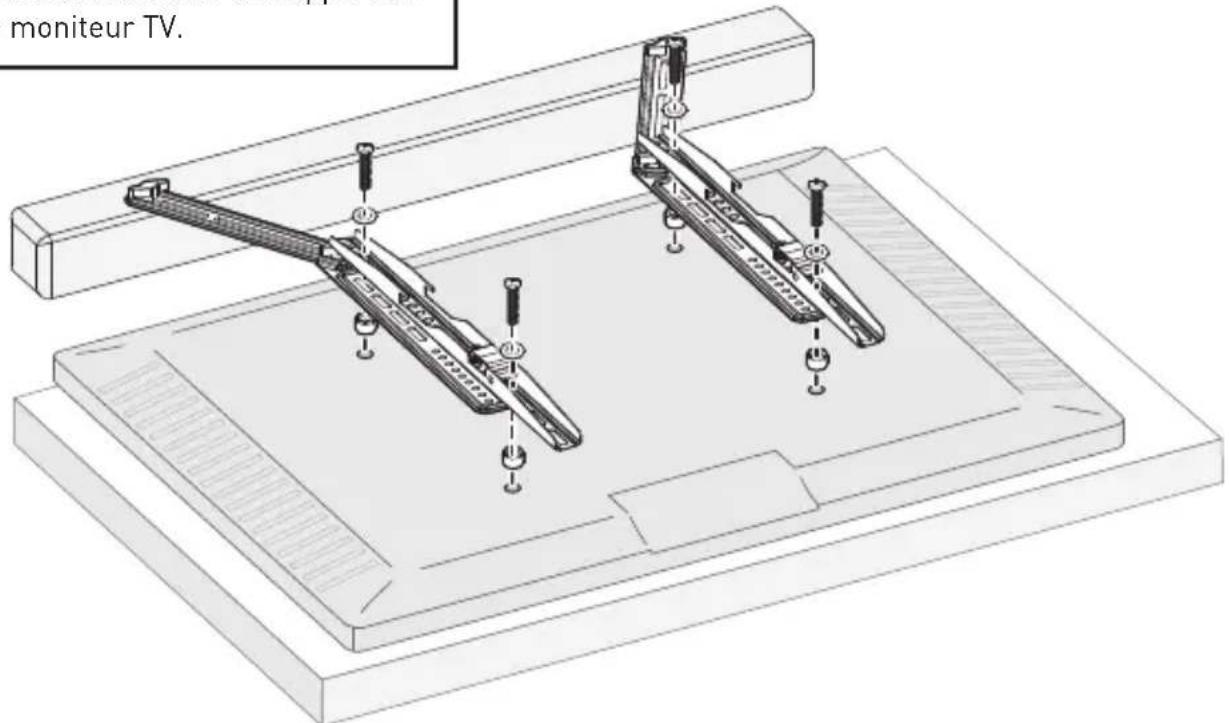

REMARQUE : La barre de son doit être installée au-dessus du téléviseur lorsqu'elle est utilisée avec un support de table ou un moniteur TV.

Option a

Utilisez des boulons TV courts avec des rondelles.

TV à dos plat

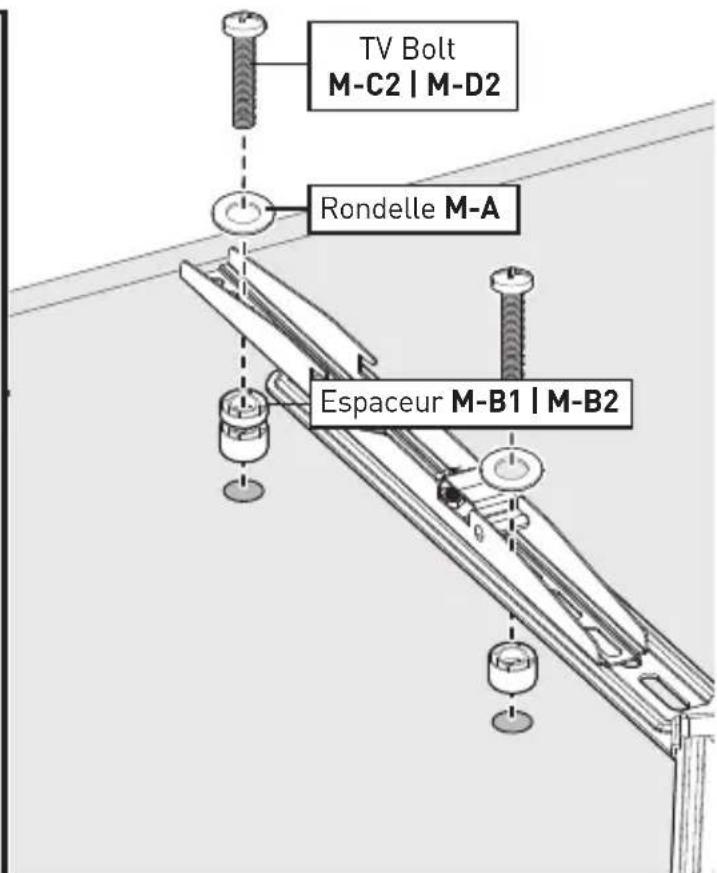

Utilisez des boulons TV longs avec des rondelles et des entretoises pour créer un espace supplémentaire entre la TV et les supports.

Renflement

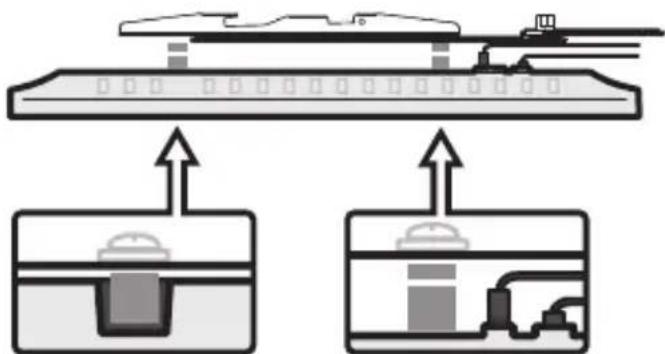

TV avec restrictions de montage

Vous pouvez utiliser un mètre à ruban pour mesurer les boulons saillants ou tenir des entretoises à côté d'eux pour choisir la bonne combinaison d'entretoises.

Remarque :

Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées.

[phone]

[e-mail]

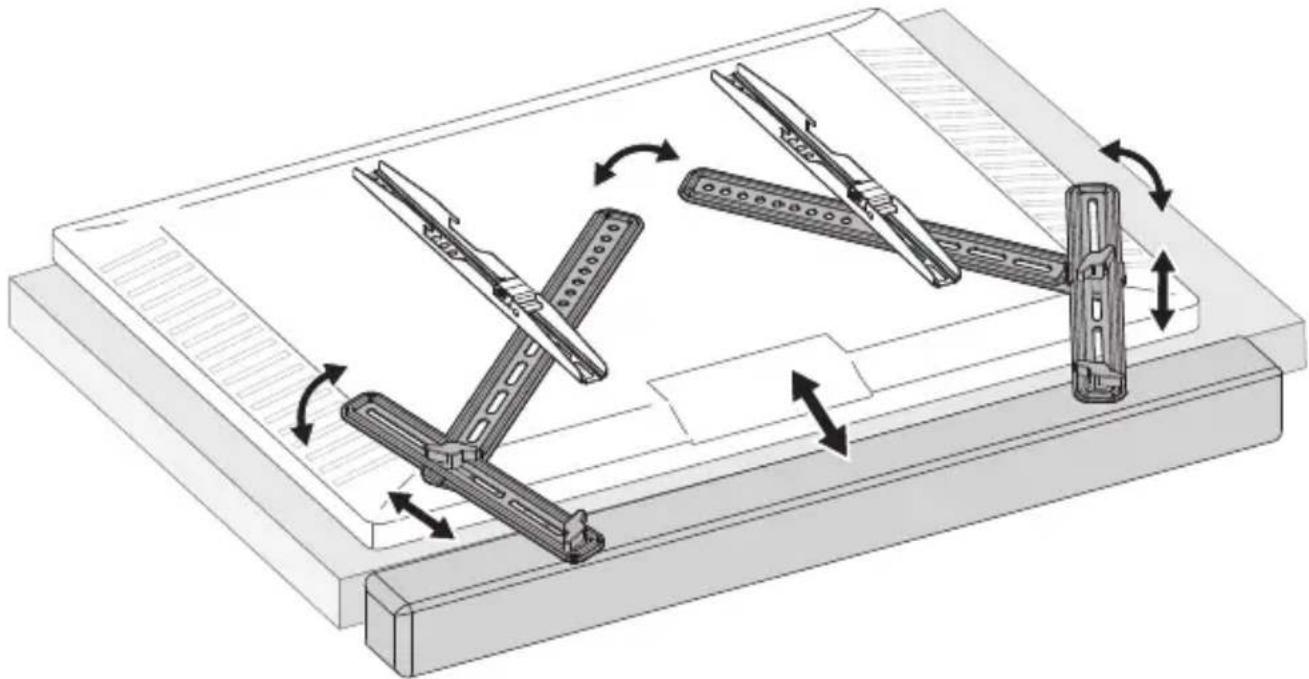

3-4 Si nécessaire, ajustez les supports de la barre de son à la position souhaitée avant de suspendre.

Lourd ! Vous pourriez avoir besoin d'une assistance pour cette étape.

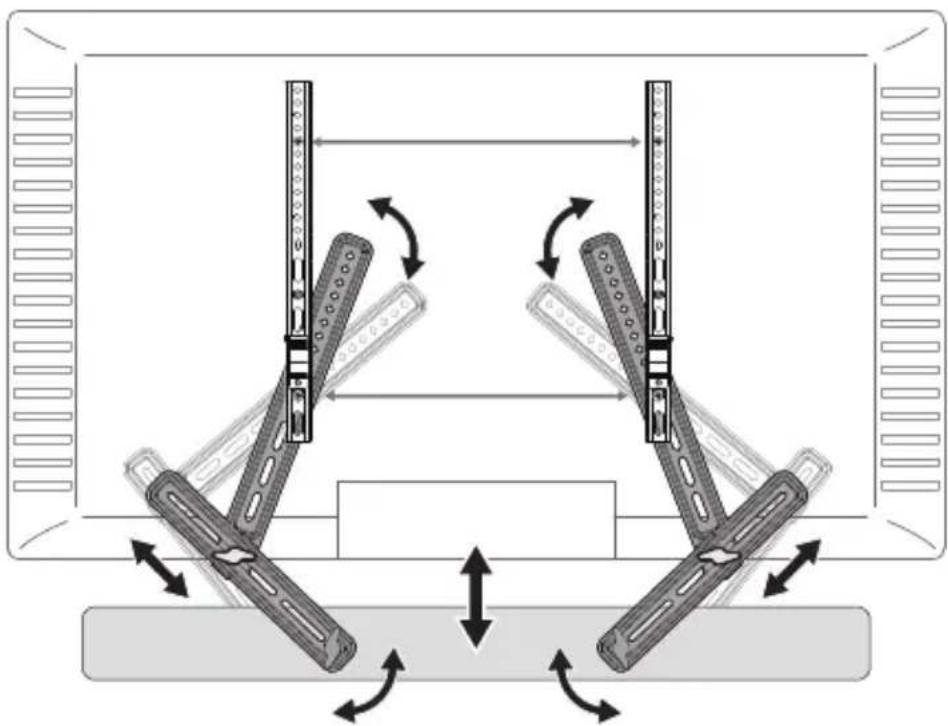

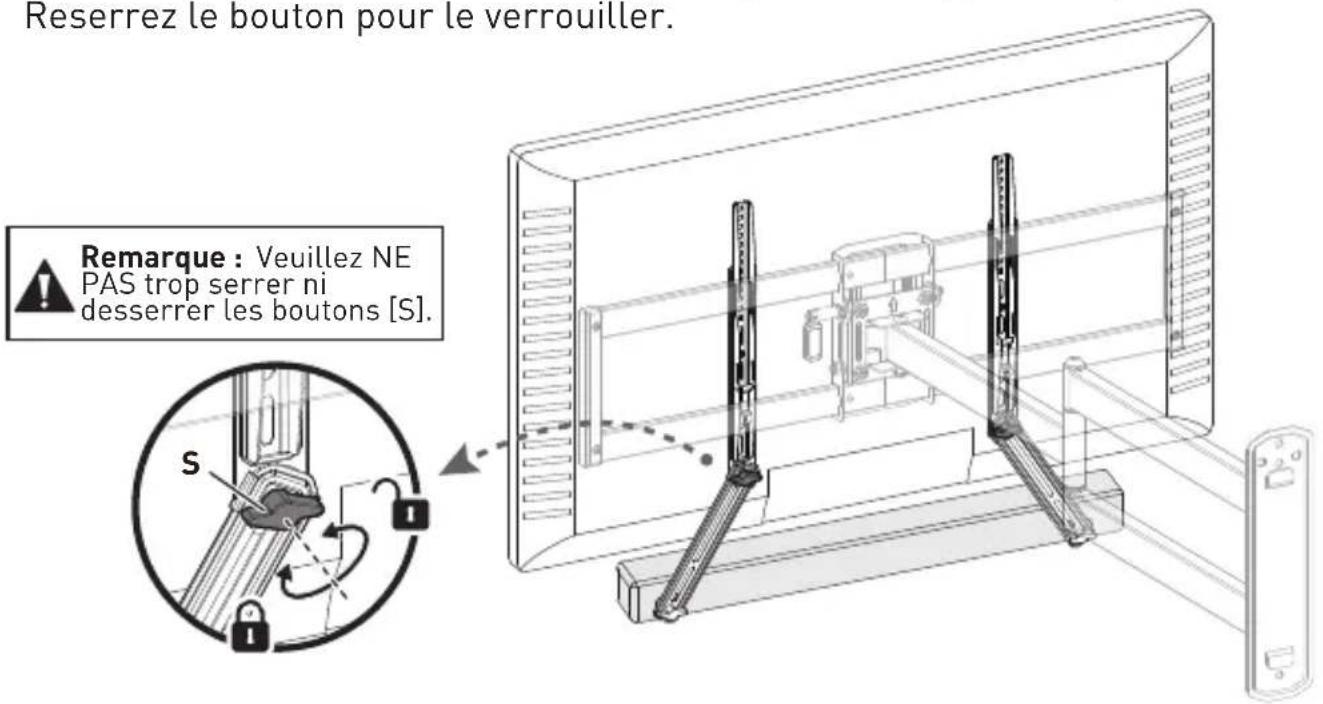

Étape 4 ajustez les supports de la barre de son

Desserrez légèrement le bouton [S], puis ajustez le support à la position souhaitée. Reserrez le bouton pour le verrouiller.

CONSEIL : Vous pouvez ajuster la barre de son pour la rapprocher du bas de la TV.
