Caractéristiques techniques	Support d'enceinte ErgoAV ERSSM1-01B, conçu pour une stabilité optimale.
Dimensions	Dimensions adaptées pour la plupart des enceintes de taille standard.
Matériaux	Fabriqué en acier robuste pour une durabilité accrue.
Poids supporté	Capacité de charge maximale pour une enceinte standard.
Utilisation	Idéal pour les enceintes de salon, home cinéma ou studio d'enregistrement.
Installation	Installation facile avec les accessoires fournis.
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs.
Sécurité	Assurez-vous que le support est bien fixé pour éviter les chutes.
Informations générales	Produit conçu pour une utilisation intérieure uniquement.

FOIRE AUX QUESTIONS - ERSSM1-01B ErgoAV

Comment installer le support ErgoAV ERSSM1-01B ?

Pour installer le support, commencez par fixer les plaques de montage sur l'arrière de l'enceinte. Ensuite, utilisez les vis fournies pour fixer le support au mur à l'aide d'un niveau pour garantir un alignement correct.

Quelle est la capacité de poids maximale du support ?

Le support ErgoAV ERSSM1-01B peut supporter des enceintes pesant jusqu'à 10 kg.

Le support est-il compatible avec toutes les enceintes ?

Le support est conçu pour être compatible avec la plupart des enceintes de taille standard. Assurez-vous de vérifier les dimensions de votre enceinte avant l'achat.

Comment ajuster l'angle de l'enceinte une fois le support installé ?

Pour ajuster l'angle de l'enceinte, dévissez légèrement les boulons de réglage situés sur le support, ajustez l'angle souhaité, puis resserrez les boulons pour sécuriser la position.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse avec un foret approprié pour le matériau de votre mur, et d'un niveau à bulle pour assurer une installation droite.

Que faire si je perds une pièce du support ?

Si vous perdez une pièce, veuillez contacter le service client d'ErgoAV pour obtenir des pièces de rechange. Assurez-vous d'avoir le numéro de modèle à portée de main.

Le support peut-il être utilisé à l'extérieur ?

Non, le support ErgoAV ERSSM1-01B est conçu uniquement pour une utilisation intérieure. L'exposition à des conditions météorologiques extrêmes peut endommager le produit.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI ERSSM1-01B ErgoAV

Importantes Consignes De Sécurité

• Veuillez lire entièrement ces instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions ou si vous avez des doutes ou des questions, veuillez contacter le service clientèle à l'adresse suivante : [e-mail].
• Toutes les pièces et le matériel inclus ne seront pas utilisés.
• Ne pas utiliser ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. En cas d'incompréhension des instructions ou pour toute autre question, veuillez contacter le service clientèle à l'adresse suivante [e-mail].
• Ce produit peut contenir des pièces mobiles. Utilisez-le avec précaution.
• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne so mmes pas responsables des do mmages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.

Restrictions de Poids

MAX 22 lbs 10 kg

Si votre haut-parleur pèse plus, ce support n'est PAS compatible.

AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support d'enceinte est destiné à être utilisé uniquement dans les limites de poids maximales indiquées. L'utilisation de moduits plus lourds que les poids maximaux indiqués peut entraîner une défaillance du support et de ses accessoires, ce qui peut causer des dommages ou des blessures.

Outils Nécessaires (Non Inclus)

Pièces et Matériel Fournis

AVERTISSEMENT:

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre support technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et Matériel Fournis

Support d'enceinte A [03] X 2

Support d'enceinte B [04] X 2

Rondelle en Plastique [E] X 2

Rondelle [F] X 2

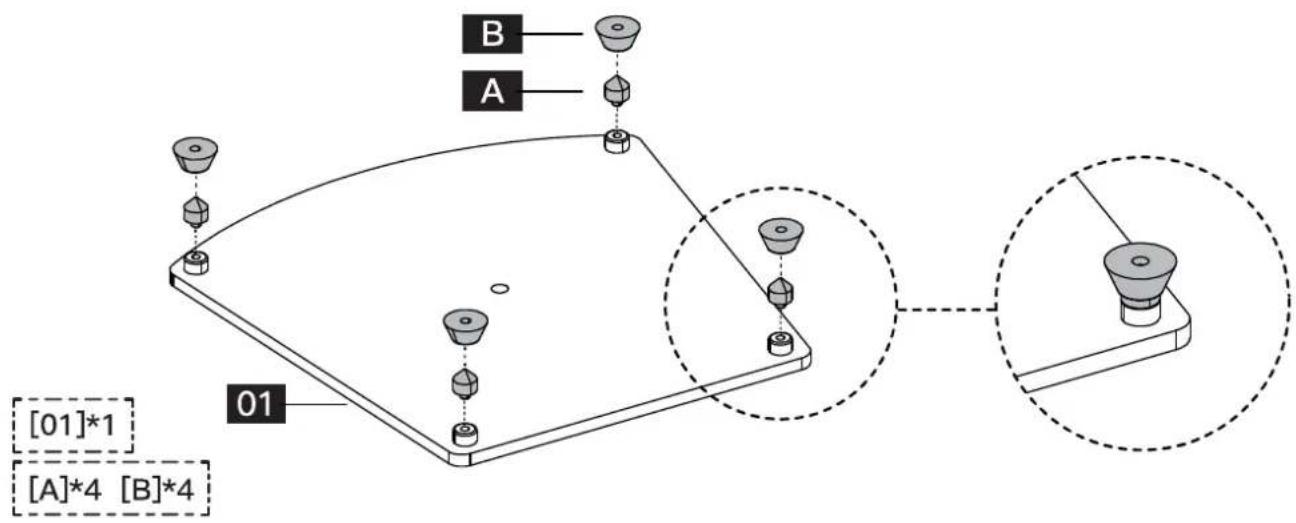

Étape 1 Assembler les pointes à la base

Montage des Pointes [A] et des Couvercles [B] sur la Base [01].

REMARQUE : Les couvertures [B] peuvent être utilisées comme alternative si les pointes [A] endommagent les sols.

B A [01]*1 [A]*4 [B]*4 01

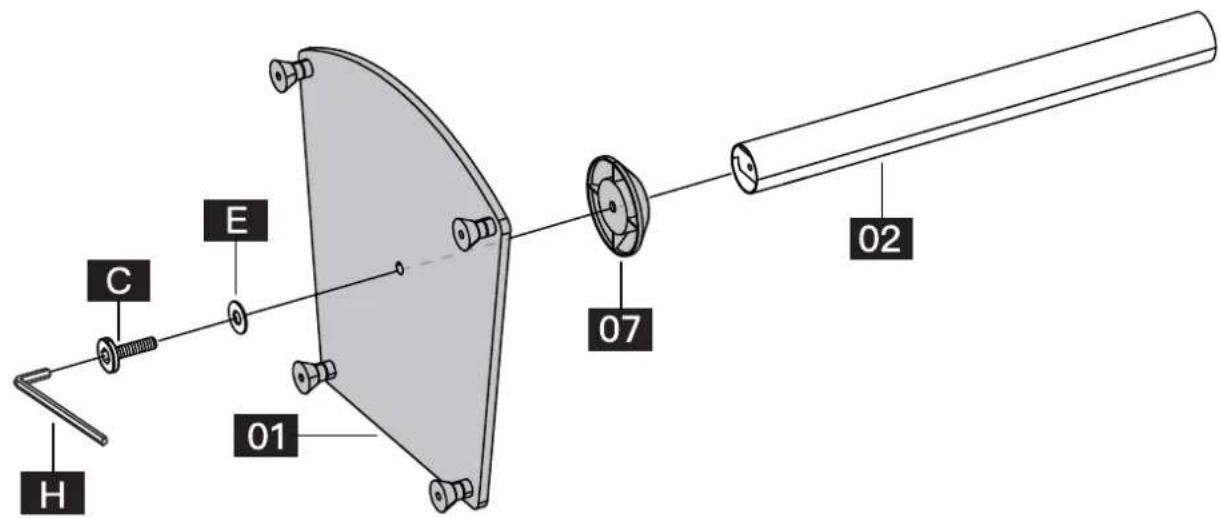

Étape 2 Assembler le pilier à la base

Verrouillez [C], [E], [07], [02] sur la Base [01] avec la clé Allen [H].

H C E 01 07 02

[01]*1 [02]*1 [07]*1

C*1 E*1 H*1

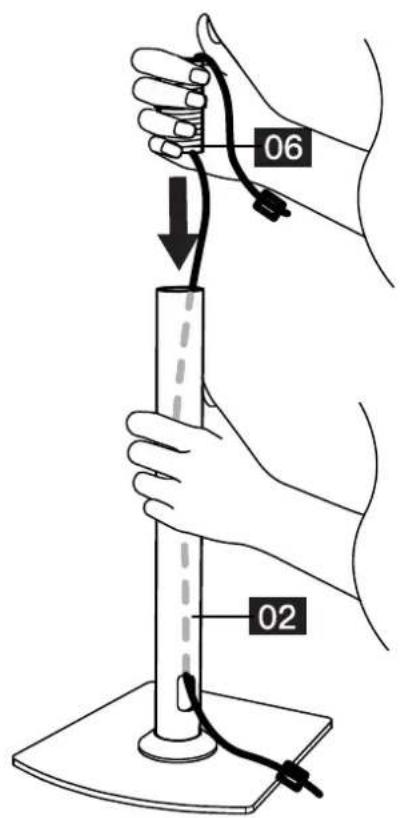

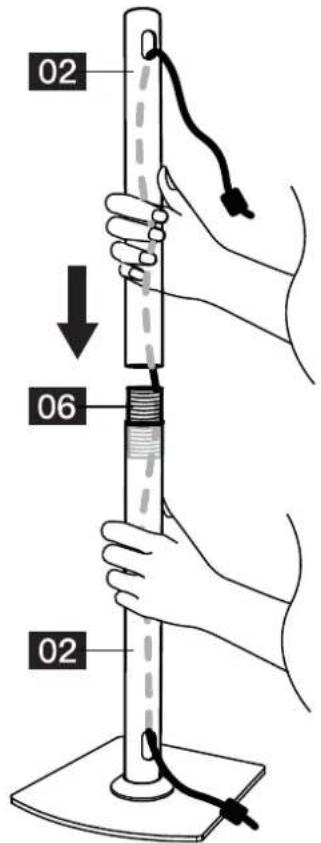

Étape 3 Assemblage de pilier

Faites passer le(s) câble(s) par le pilier inférieur [02] et le connecteur [06]. Insérez le connecteur [06] dans le pilier [02]. Faites passer le(s) câble(s) par le pilier supérieur [02]. Insérez le pilier supérieur [02] sur le connecteur [06] pour fixer l'ensemble.

06 02

02 06 02

[02]*2 [06]*1

Étape 4 Fixez le support du haut-parleur au pilier

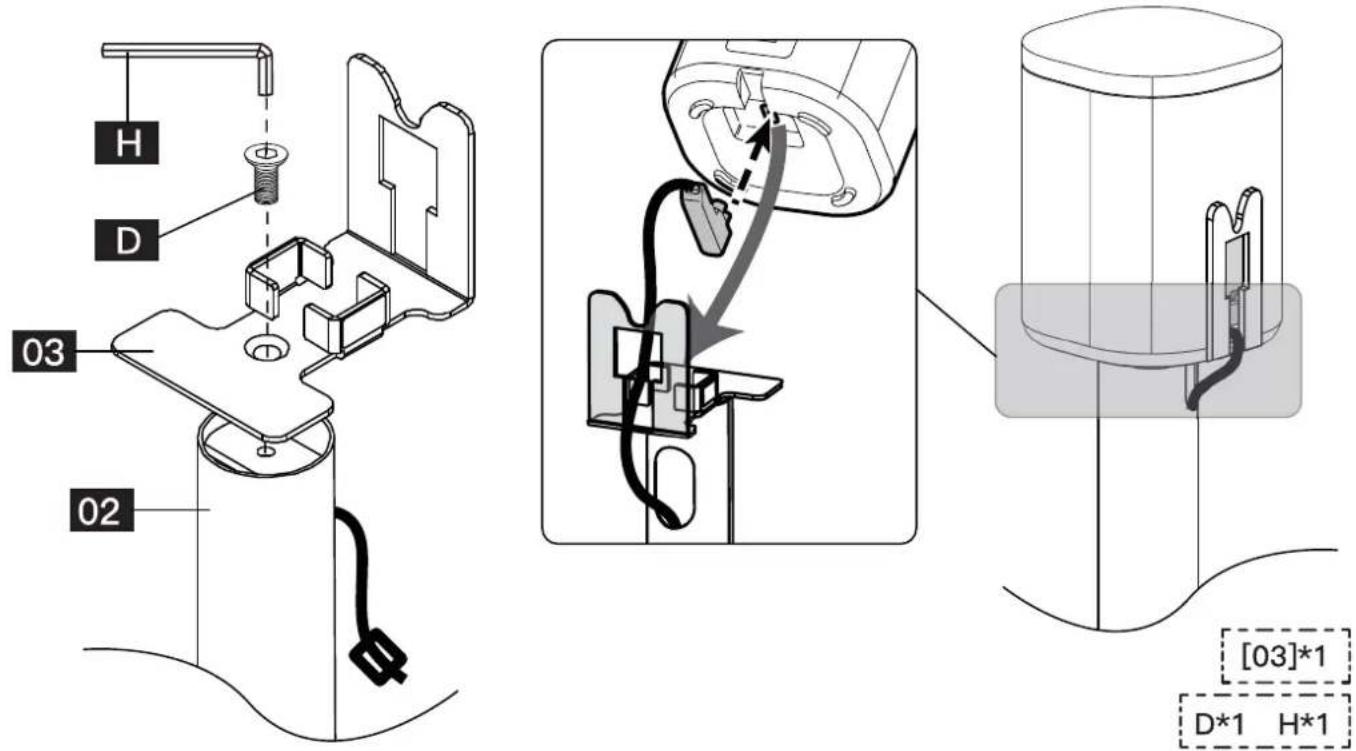

Option de haut-parleur A : Pour Sonos® One®, One SL™

H D 03 02 [03]*1 D*1 H*1

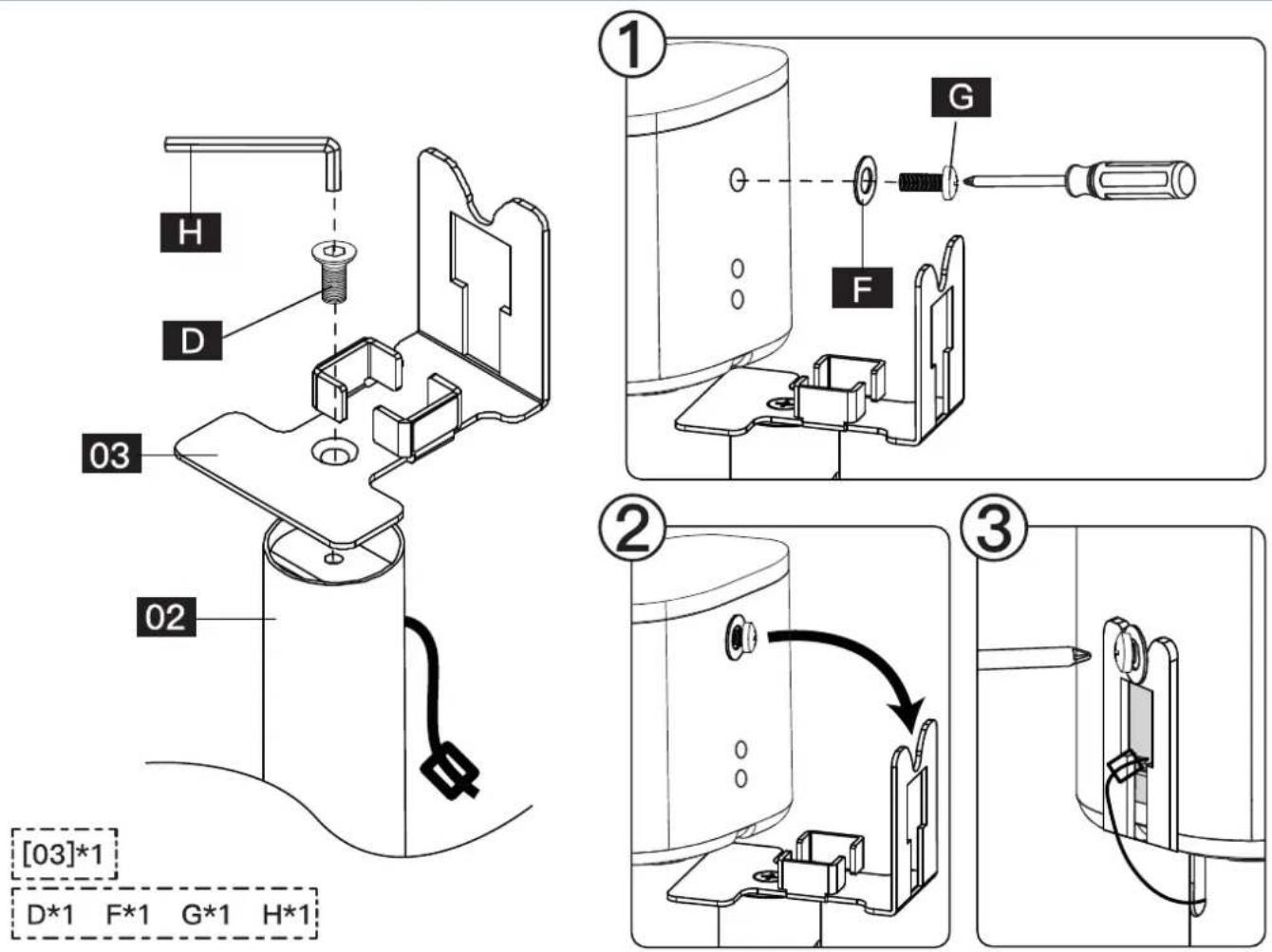

Option haut-parleur A-1 : Pour Sonos® Play: 1®

H D 03 02 [03]*1 D*1 F*1 G*1 H*1 ① G F ② ③

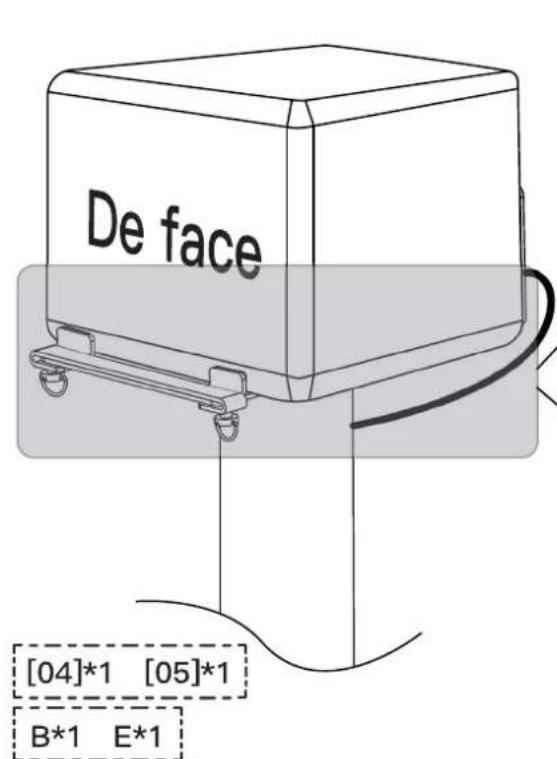

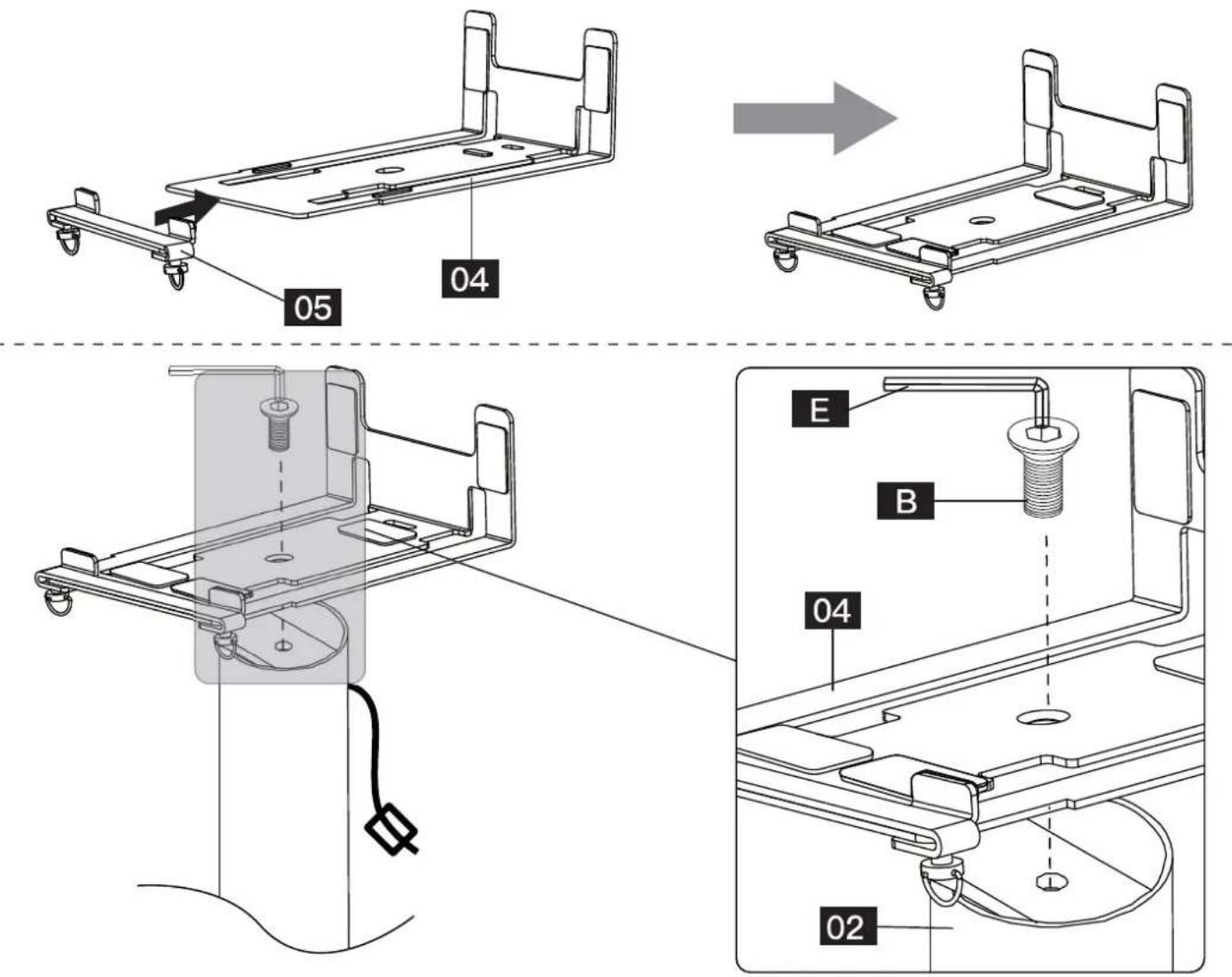

Option de haut-parleur B : Pour Sonos® Play: 5®

De face [04]*1 [05]*1 B*1 E*1

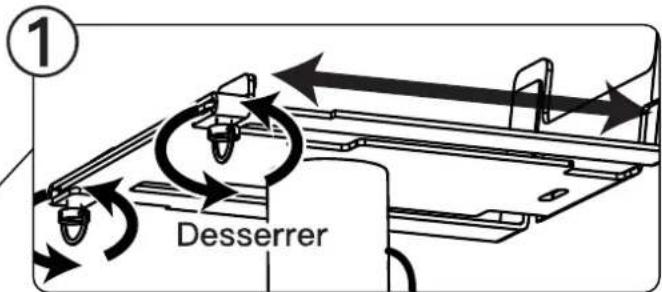

1 Desserrer

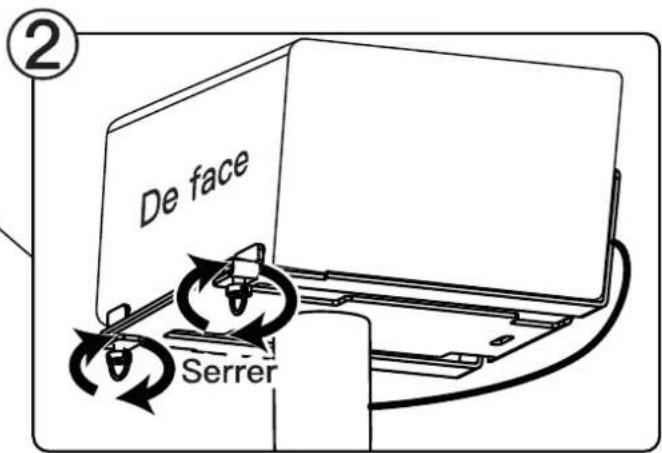

De face Serrer

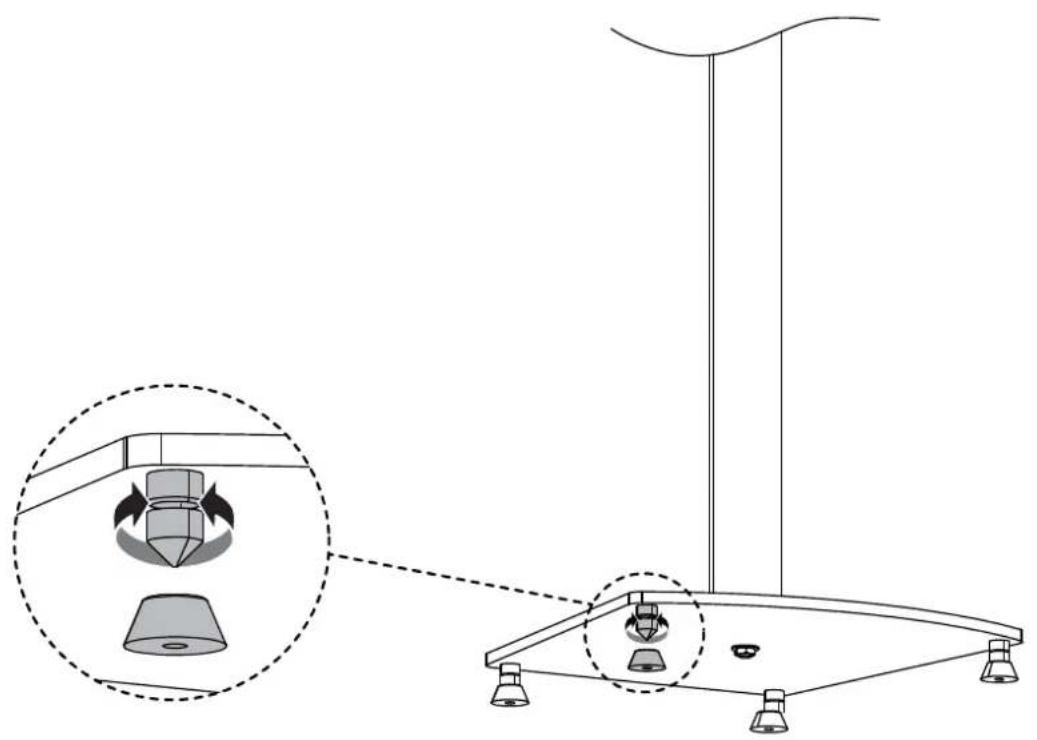

Étape 5 (Optionnel) Ajuster le niveau de base

Pour mettre à niveau et stabiliser la base, vous pouvez retirer le couvercle [B] (si nécessaire) et faire tourner la pointe [A]. Répétez sur chaque coin si nécessaire.
