MANUAL DE USUARIO ERMMM901B ErgoAV

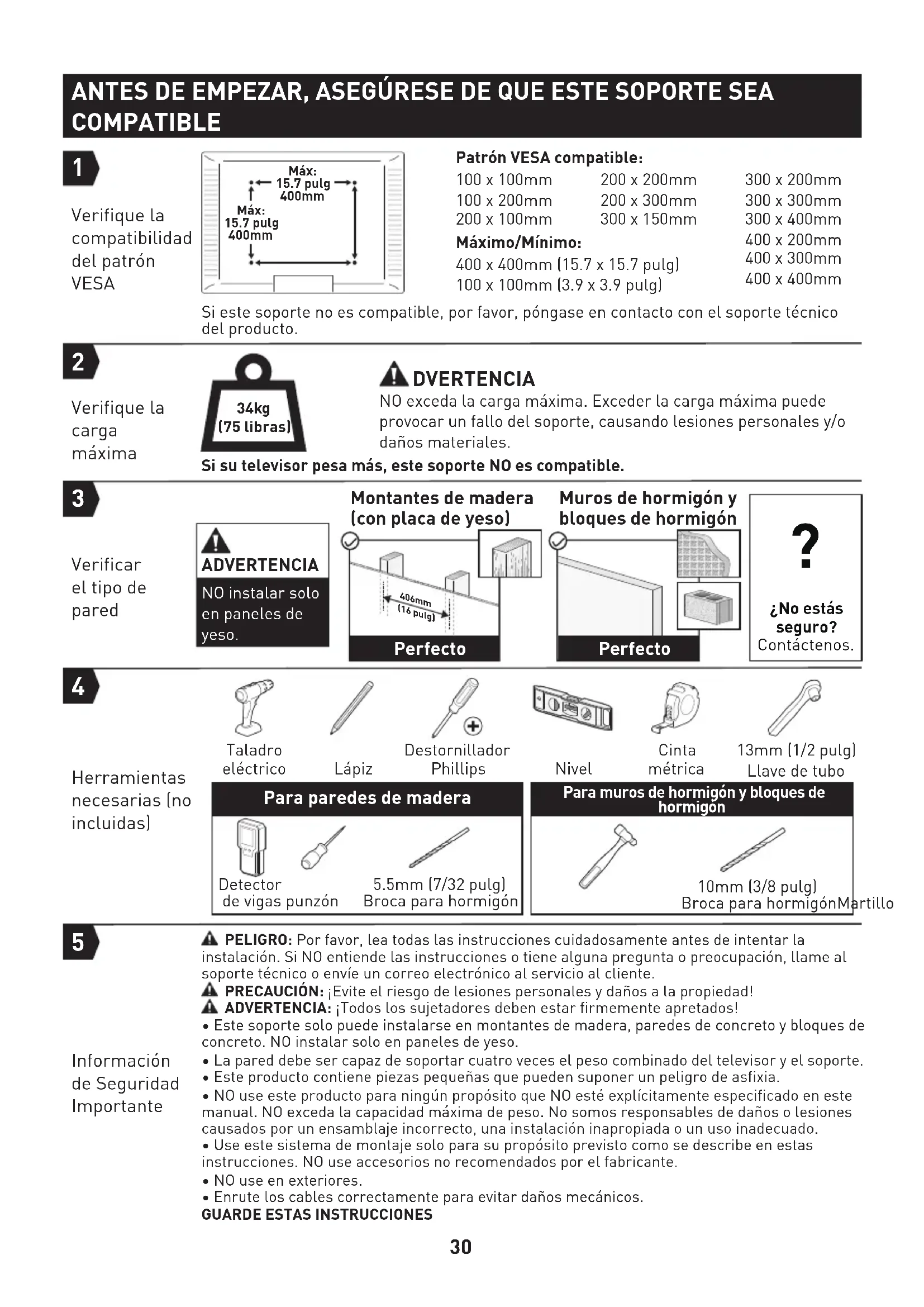

Información de Seguridad Importante Para paredes de madera 5.5mm (7/32 pulg)Broca para hormigónDetector de vigas punzón10mm (3/8 pulg)Broca para hormigónMartilloPara muros de hormigón y bloques de hormigón ANTES DE EMPEZAR, ASEGÚRESE DE QUE ESTE SOPORTE SEA COMPATIBLE NO exceda la carga máxima. Exceder la carga máxima puede provocar un fallo del soporte, causando lesiones personales y/o daños materiales. DVERTENCIA Si su televisor pesa más, este soporte NO es compatible.Máximo/Mínimo:400 x 400mm (15.7 x 15.7 pulg)100 x 100mm (3.9 x 3.9 pulg)Patrón VESA compatible:100 x 100mm100 x 200mm200 x 100mmSi este soporte no es compatible, por favor, póngase en contacto con el soporte técnico del producto.
200 x 200mm200 x 300mm300 x 150mm300 x 200mm300 x 300mm300 x 400mm400 x 200mm400 x 300mm400 x 400mm 34kg (75 libras) Perfecto Muros de hormigón y bloques de hormigón PELIGRO: Por favor, lea todas las instrucciones cuidadosamente antes de intentar la instalación. Si NO entiende las instrucciones o tiene alguna pregunta o preocupación, llame al soporte técnico o envíe un correo electrónico al servicio al cliente. PRECAUCIÓN: ¡Evite el riesgo de lesiones personales y daños a la propiedad! ADVERTENCIA: ¡Todos los sujetadores deben estar firmemente apretados!• Este soporte solo puede instalarse en montantes de madera, paredes de concreto y bloques de concreto. NO instalar solo en paneles de yeso.• La pared debe ser capaz de soportar cuatro veces el peso combinado del televisor y el soporte.• Este producto contiene piezas pequeñas que pueden suponer un peligro de asfixia.• NO use este producto para ningún propósito que NO esté explícitamente especificado en este manual. NO exceda la capacidad máxima de peso. No somos responsables de daños o lesiones causados por un ensamblaje incorrecto, una instalación inapropiada o un uso inadecuado.• Use este sistema de montaje solo para su propósito previsto como se describe en estas instrucciones. NO use accesorios no recomendados por el fabricante.• NO use en exteriores.• Enrute los cables correctamente para evitar daños mecánicos.GUARDE ESTAS INSTRUCCIONESTaladroeléctricoLápizDestornilladorPhillipsCintamétrica13mm (1/2 pulg)Llave de tubo Verifique la compatibilidad del patrón VESA Verifique la carga máxima Verificar el tipo de pared Herramientas necesarias (no incluidas) Nivel Montantes de madera (con placa de yeso) Perfecto 406mm(16 pulg)406mm(16 pulg) ¿No estás seguro?Contáctenos. ADVERTENCIA NO instalar solo en paneles de yeso.31 Soporte para TV Ensamblaje del Brazo / Placa de Pared Plantilla de Placa de Pared Cubierta Superior de la Placa de Pared Cubierta Inferior de la Placa de Pared

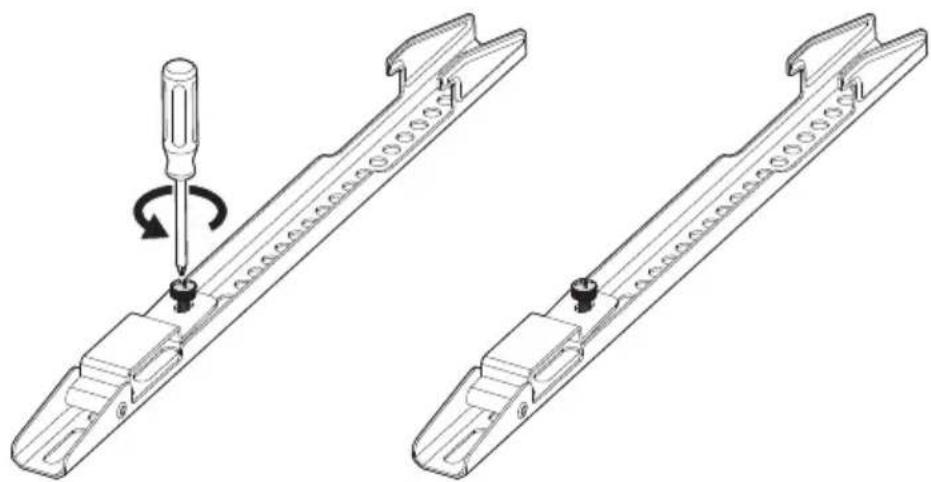

Piezas y Hardware Suministrados para el Paso 2 No todo el hardware incluido en este paquete será utilizado. PASO 1 Afloje pero no retire los pernos preensamblados INSTALACIÓN

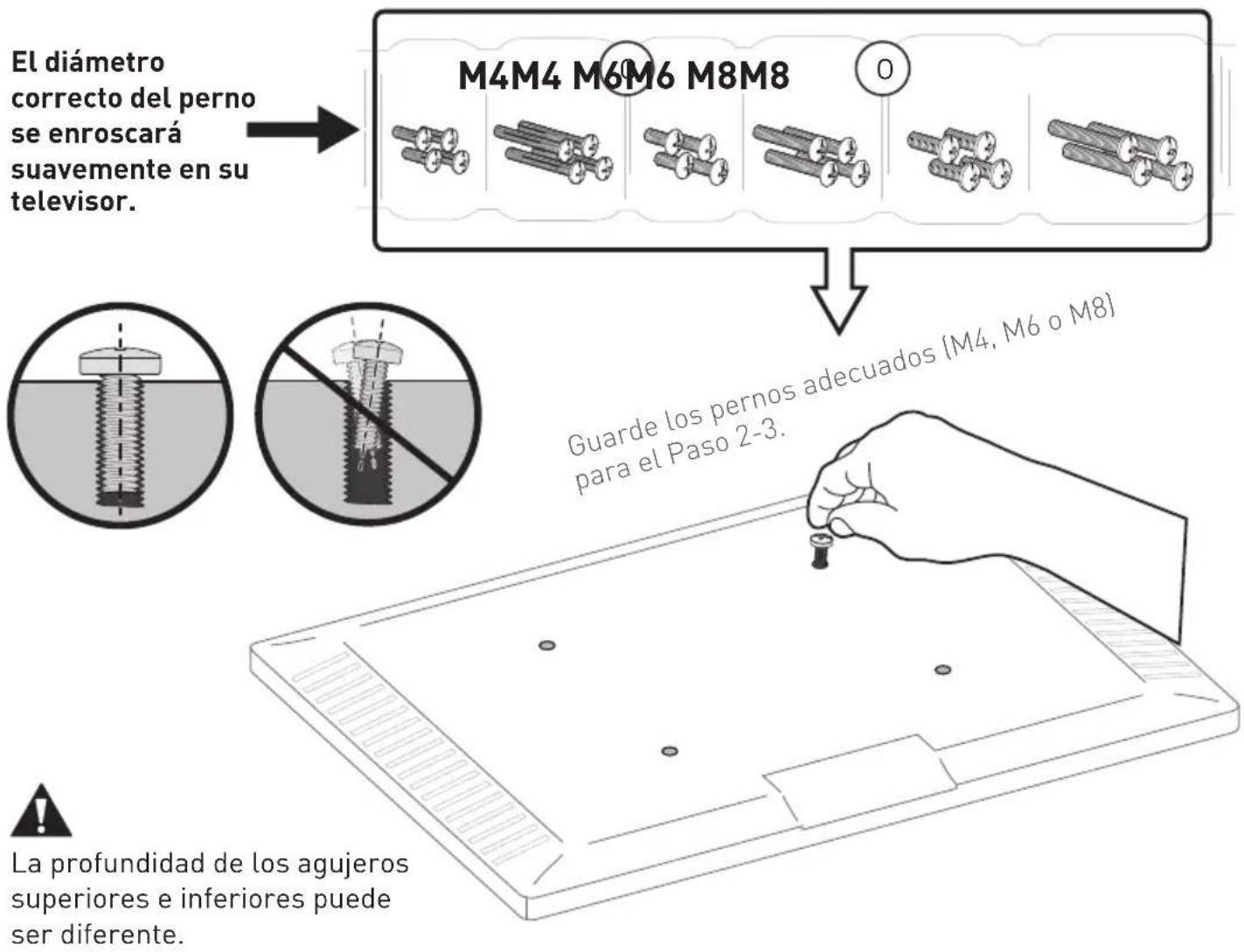

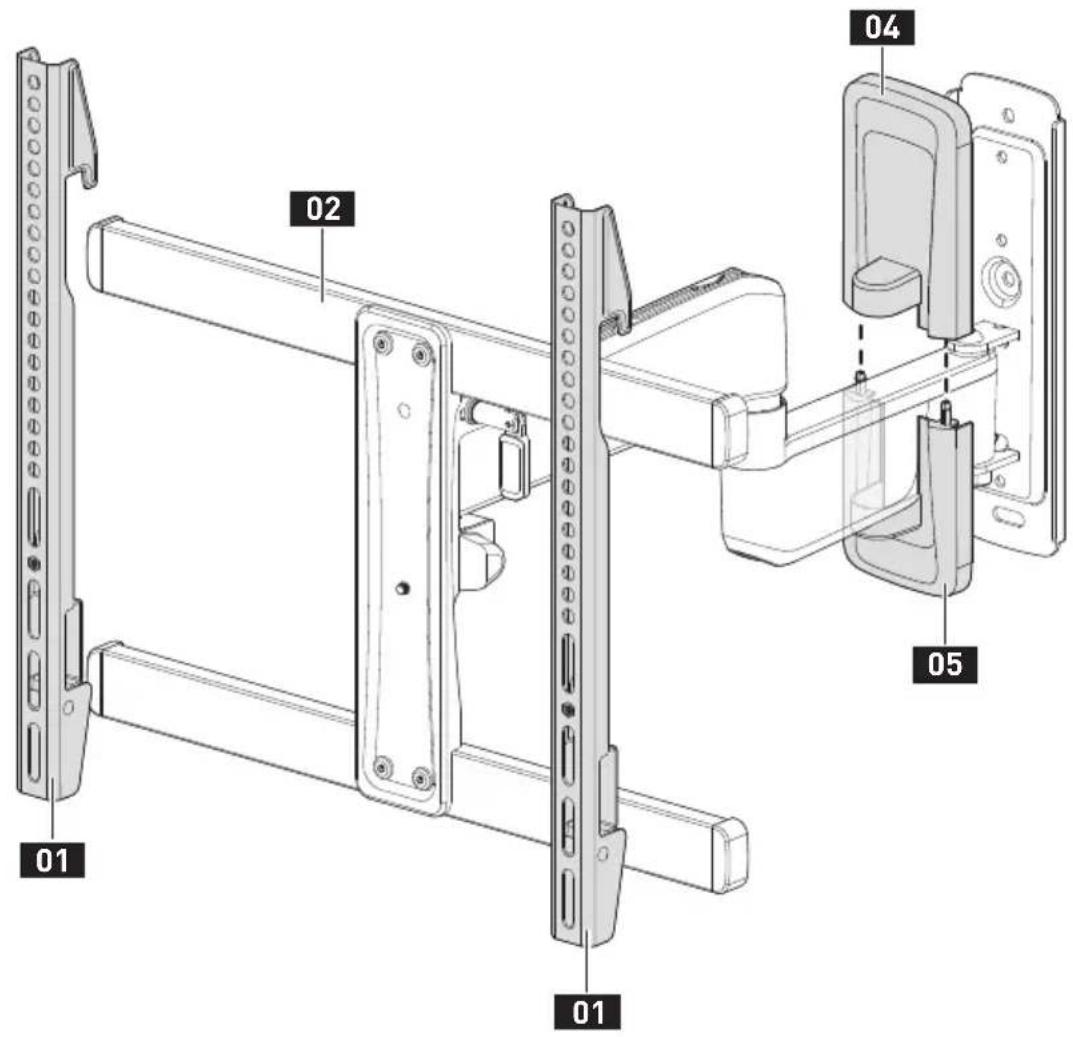

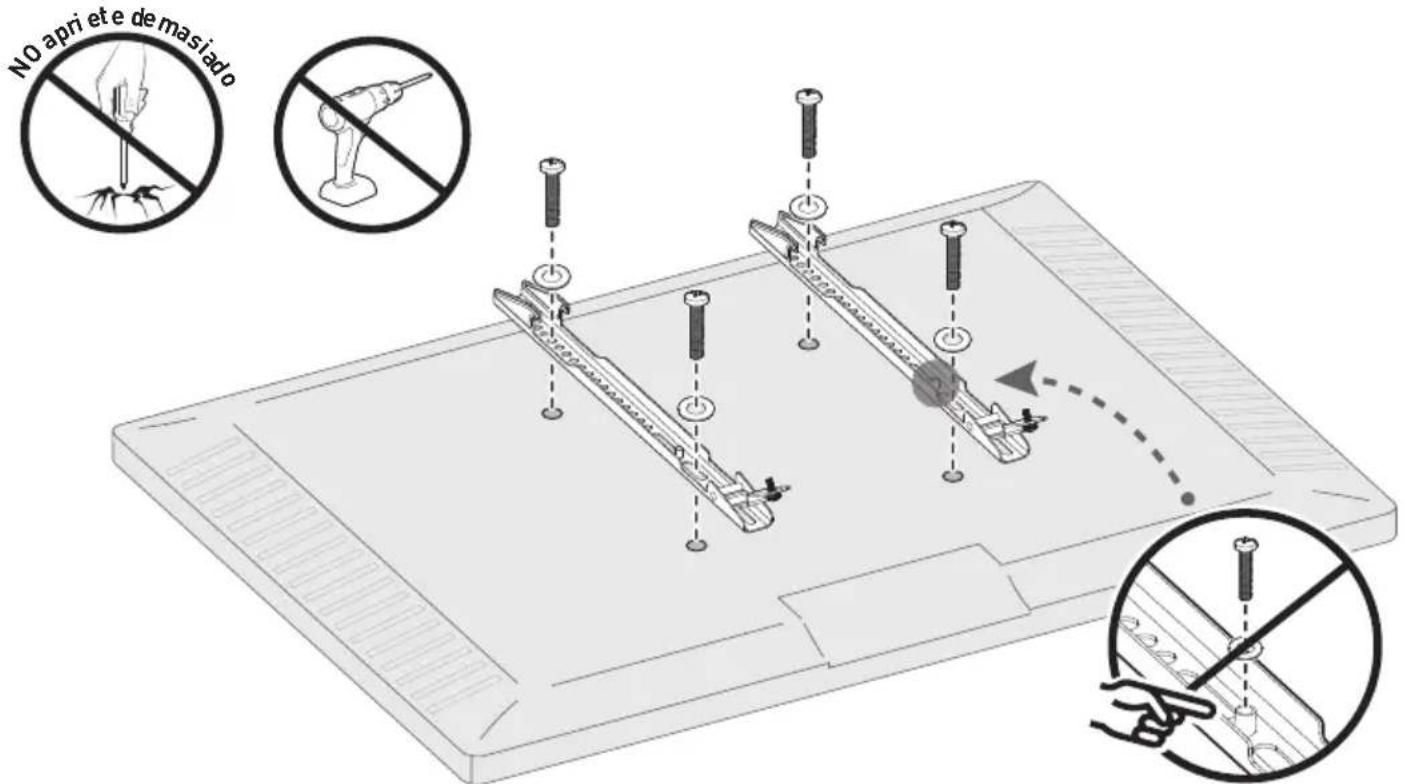

Soporte para TV 01 x 2 M4/M5 Arandela B1 x 4 M6/M8 Arandela B2 x 4 L2.5mm Espaciador F1 x 8 L10mm Espaciador F2 x 4 L22mm Espaciador F3 x 4 M4 x 12mm Pernos del televisor C1 x 4 M4 x 30mm Pernos del televisor C2 x 4 M8 x 25mm Pernos del televisor E1 x 4 M8 x 50mm Pernos del televisor E2 x 4 M6 x 15mm Pernos del televisor D1 x 4 M6 x 35mm Pernos del televisor D2 x 4 Piezas y Hardware Suministrados para el Paso 133 Guarde los pernos adecuados (M4, M6 o M8) para el Paso 2-3. El diámetro correcto del perno se enroscará suavemente en su televisor. La profundidad de los agujeros superiores e inferiores puede ser diferente. PASO 2 Coloque los soportes de TV en su televisor 2-1 Seleccione los tornillos para TV 2-2 Posicione los soportes del televisor M4M4 M6M6 M8M8 O O

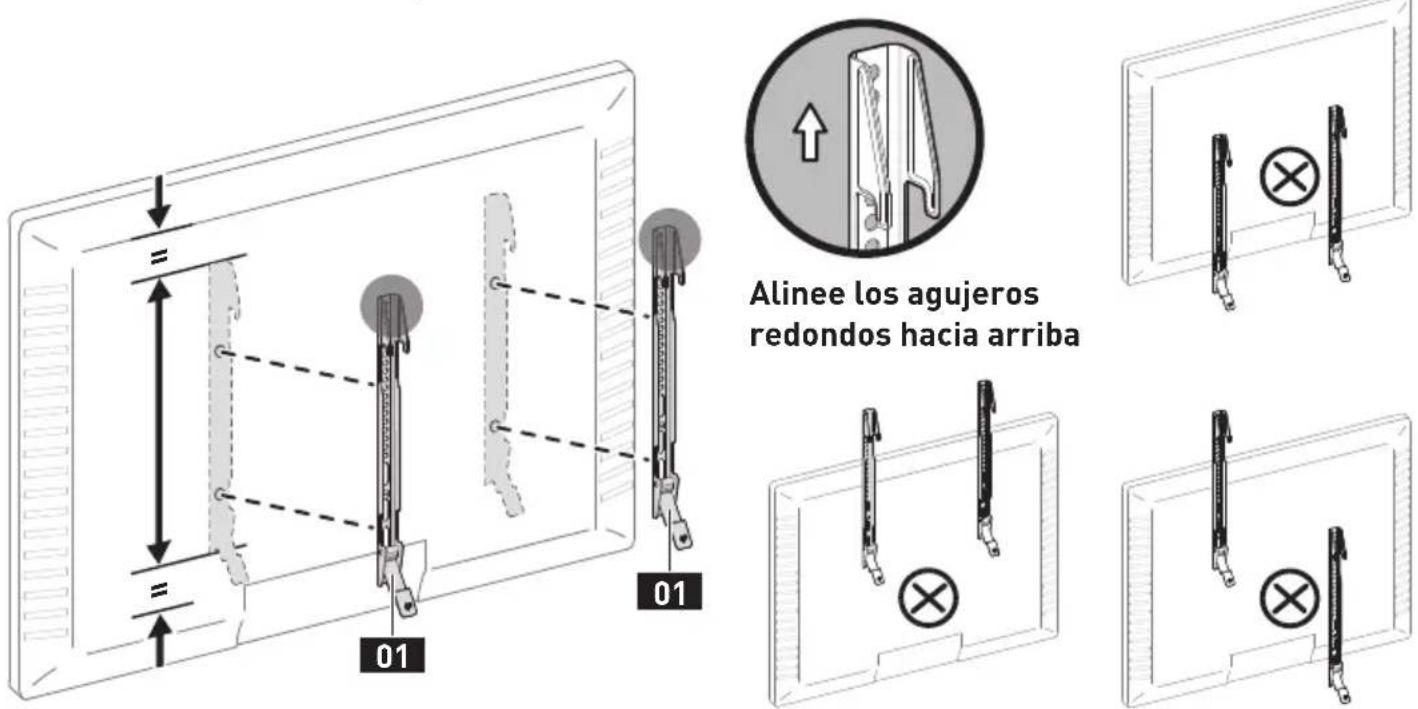

Alinee los agujeros redondos hacia arriba

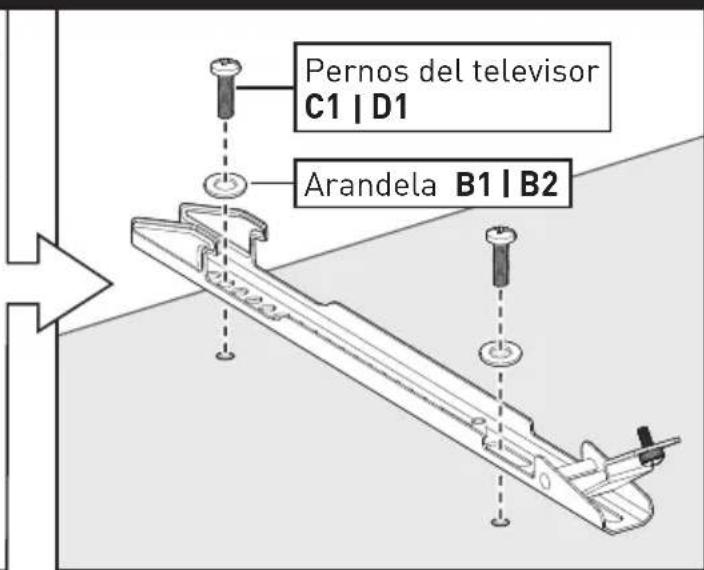

Televisor de espalda plana Para televisores de respaldo plano, vaya a la Opción A en esta página. Para televisores abultados, curvos, con agujeros empotrados y cables, vaya a la Opción B en la página siguiente. Use tornillos cortos para TV con arandelas. Demasiado Corto Demasiado Largo ADVERTENCIA:
- Ne gire el tornillo más allá del fondo del agujero.
- Si el tornillo es demasiado corto, es posible que no soporte adecuadamente el televisor.
- Si el tornillo es demasiado largo, podría dañar el televisor.
- Se requieren al menos 4-5 vueltas en la rosca.
- La profundidad de los agujeros inferiores puede ser diferente de la de los agujeros superiores. 2-3 Asegure los soportes del televisor Opción A
o35 Pernos del televisor

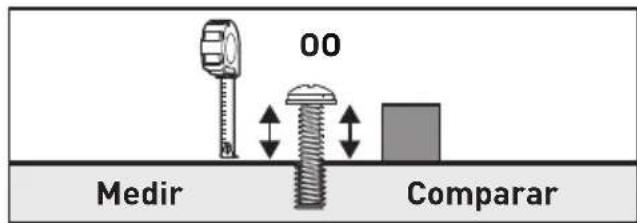

Nota: Hay muchas combinaciones posibles de espaciadores que se pueden utilizar. Puede usar una cinta métrica para medir los pernos sobresalientes o sostener espaciadores junto a ellos para elegir la combinación adecuada de espaciadores.

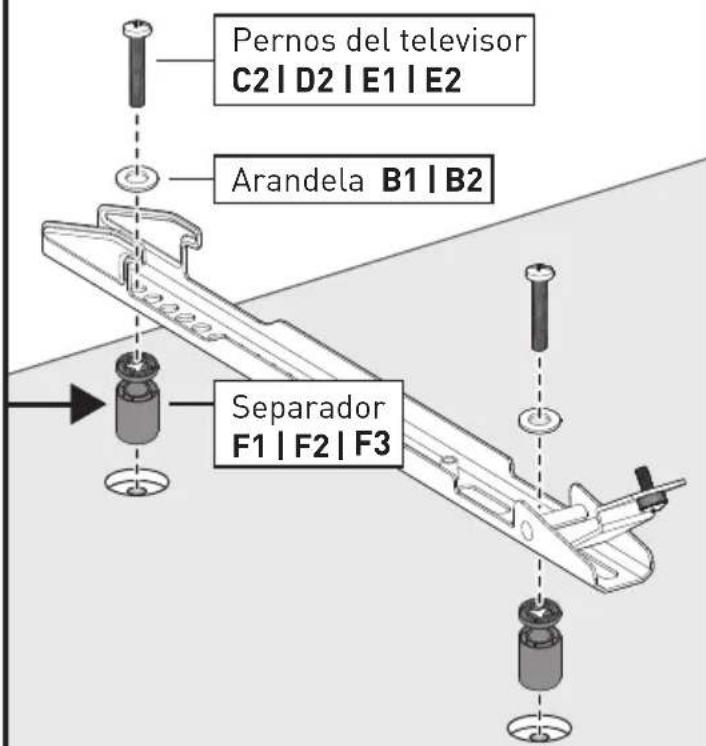

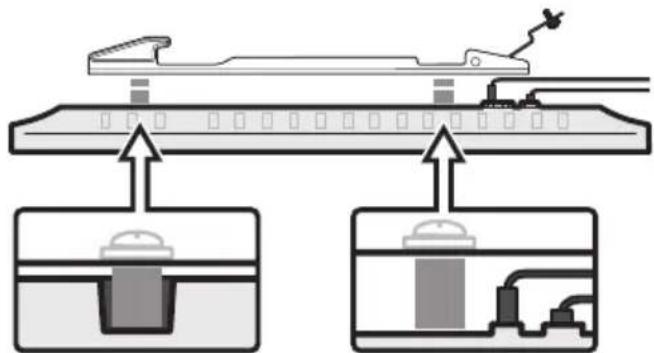

Medir Comparar TV con restricciones de montaje Protuberancia Agujeros empotrados Cables sobresalientes Televisor curvo Use tornillos largos para TV con arandelas y espaciadores para crear espacio adicional entre el televisor y los soportes. Opción B (877) 419-7832Mon-Fri 8am - 8pm (CST)support@ergoav.com36
- ¡Evite el riesgo de lesiones personales o daños materiales! Apriete los tornillos de madera solo hasta que estén firmemente contra la placa de pared (NO los apriete en exceso). No use un taladro; solo use una llave de tubo.
- NO utilice los anclajes de pared para esta opción de montaje. Para montar en paredes con montantes de madera, vaya a la Opción A en las páginas 36 a 37. Para montar en paredes de concreto y bloques de concreto, vaya a la Opción B en las páginas 38 a 39. ADVERTENCIA: Herramientas necesarias (no incluidas) 5.5mm (7/32 pulg)Broca para maderaDetectorde vigas PunzónTaladroeléctrico LápizCinta demedición13mm (1/2 pulg)Llave de tubo Anclas de pared

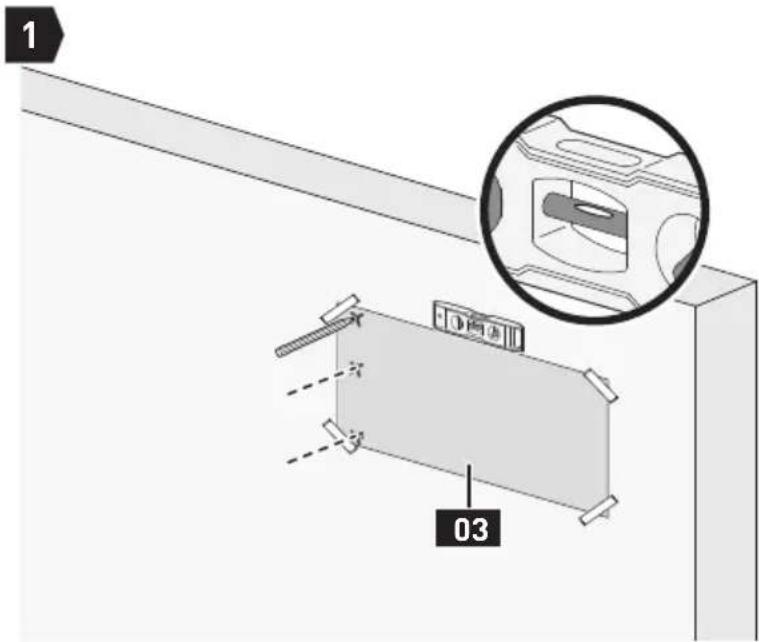

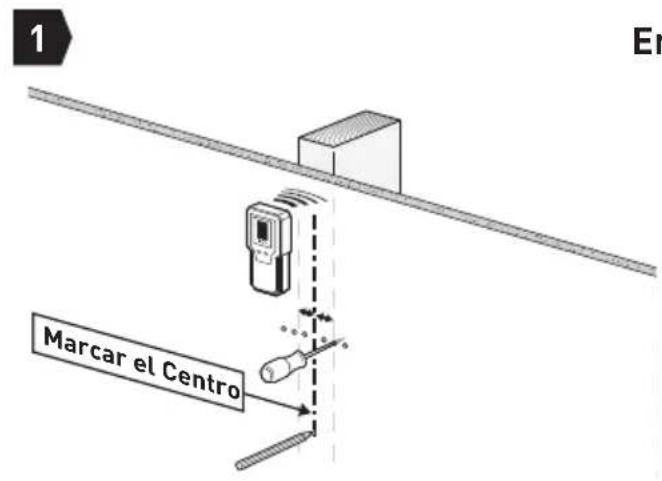

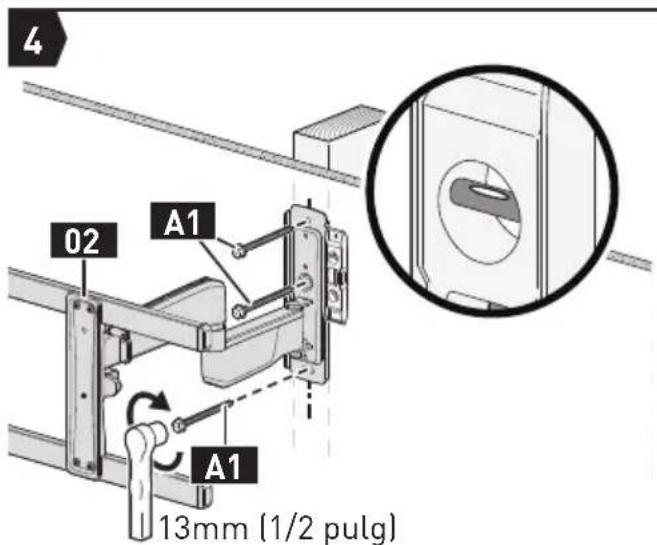

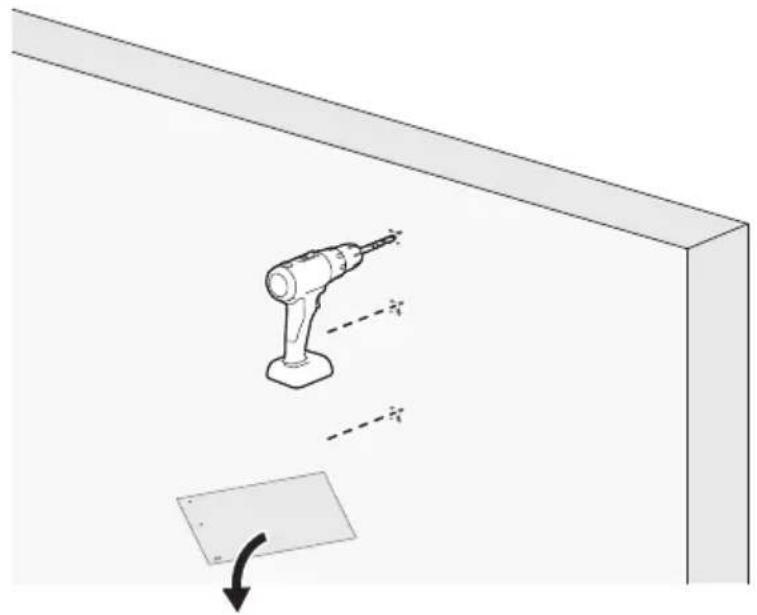

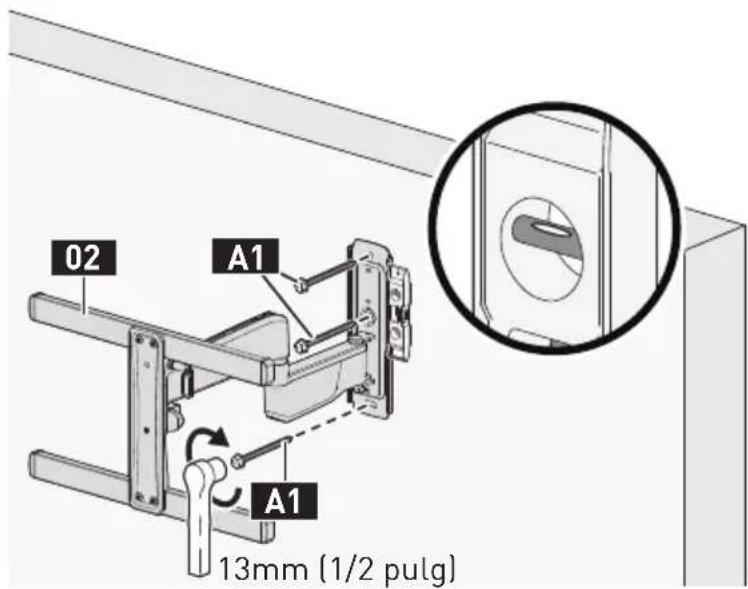

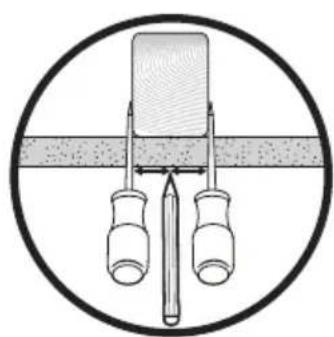

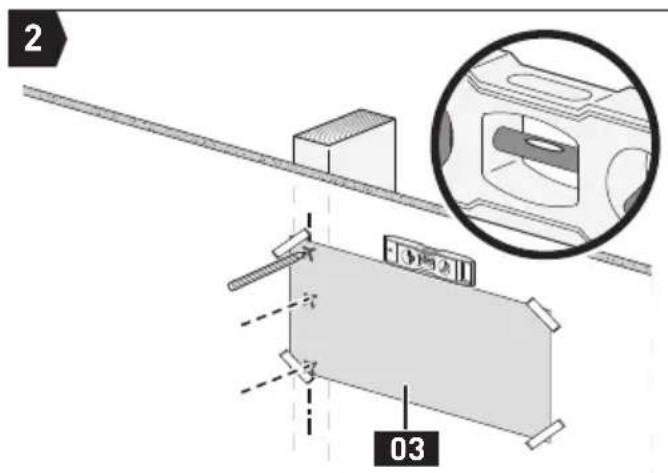

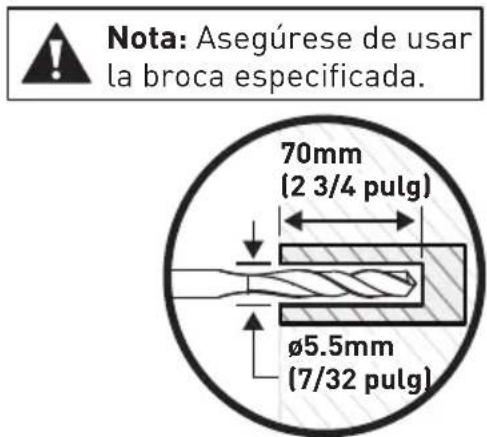

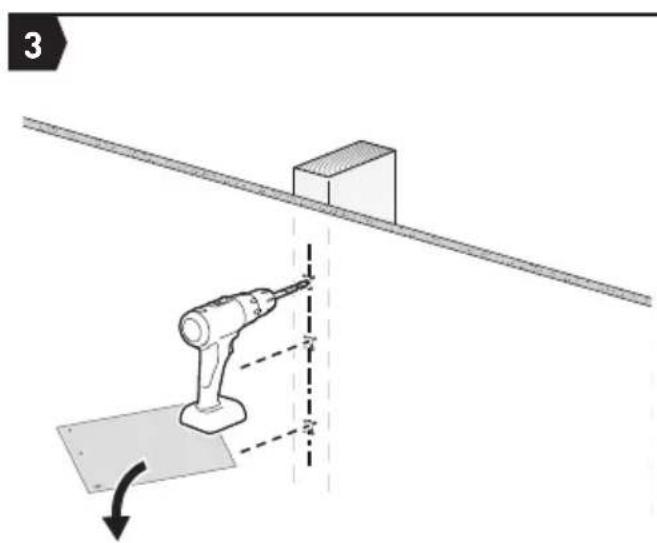

PASO 3 Monte el conjunto del brazo / placa de pared en la pared Opción A Para la Instalación en Montantes de Madera Piezas y herrajes suministrados para el paso 3 Plantilla de placa de pared 03 x 1 Montaje del Brazo / Placa de Pared 02 x 1 ST 5/16 x 2 3/4 pulg Tornillo de retraso A1 x 3 Este anclaje es solo para paredes de concreto y bloques de concreto. NO los use en paneles de yeso o montantes de madera. ¡PRECAUCIÓN! Anclas de pared A2 x 3 ≤16mm (5/18 pulg) Nivel Nominal: ≥51mm (2 pulg) Real: ≥38mm (1 ½ pulg) Nominal: ≥102mm (4 pulg) Real: ≥89mm (3 ½ pulg) 406mm (16 pulg)37 100% Marcar el Centro Vaya al Paso 4 en la Página 40 Encuentre los Montantes y Marque los Agujeros Asegure la Placa de Pared ø5.5mm (7/32 pulg) ø5.5mm (7/32 pulg) 70mm (2 3/4 pulg) 70mm (2 3/4 pulg) Nota: Asegúrese de usar la broca especificada. Marque 3 Posiciones de Agujeros Perfore 3 Agujeros
¡PESADO! Puede necesitar ayuda con este paso.
- ¡Evite el riesgo de lesiones personales o daños materiales! Apriete los tornillos de madera solo hasta que estén firmemente contra la placa de pared (NO los apriete en exceso). No use un taladro; solo use una llave de tubo.
- Utilice tacos de pared para esta opción de montaje.
- Monte la placa de pared directamente sobre la superficie de concreto.

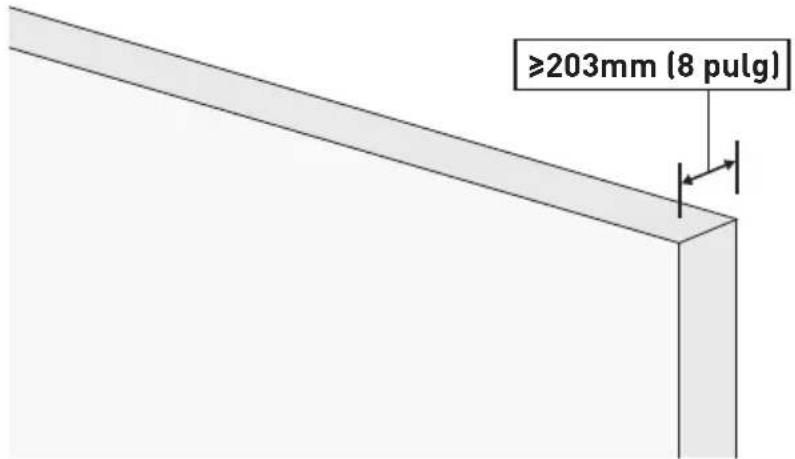

- Tamaño mínimo del bloque de concreto: 203 x 203 x 406mm (8 x 8 x 16 pulg) Marque 3 Posiciones de Agujeros Herramientas necesarias (no incluidas) ADVERTENCIA: Anclas de pared

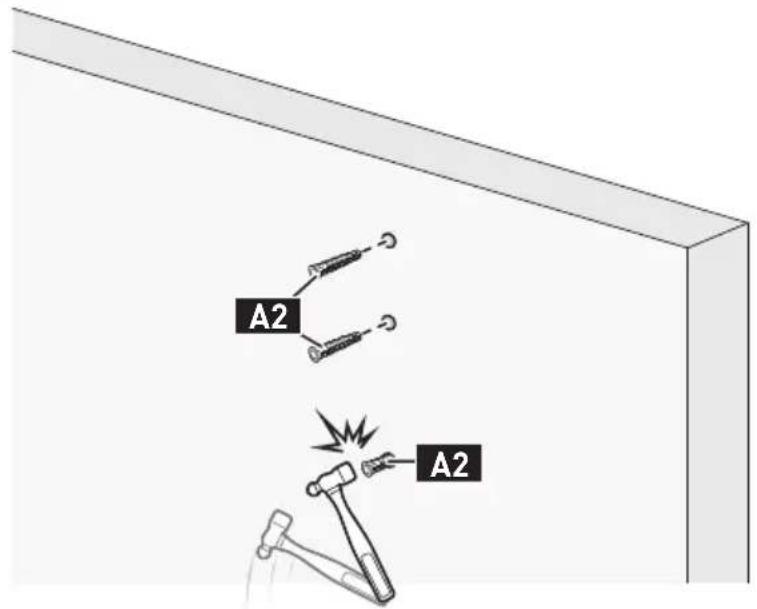

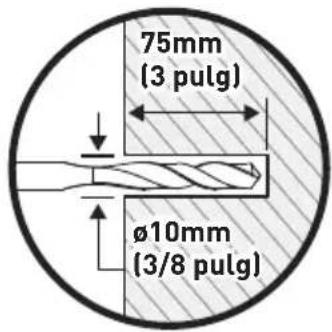

10mm (3/8 pulg) Broca para madera Taladro eléctrico Lápiz Cinta de medición 13mm (1/2 pulg) Llave de tubo Nivel Martillo39 Perfore 3 Agujeros Golpee los anclajes de pared Asegurar la placa de pared
- Asegúrese de usar la broca especificada.
- Nunca taladre en la argamasa entre los bloques. 13mm (1/2 pulg)

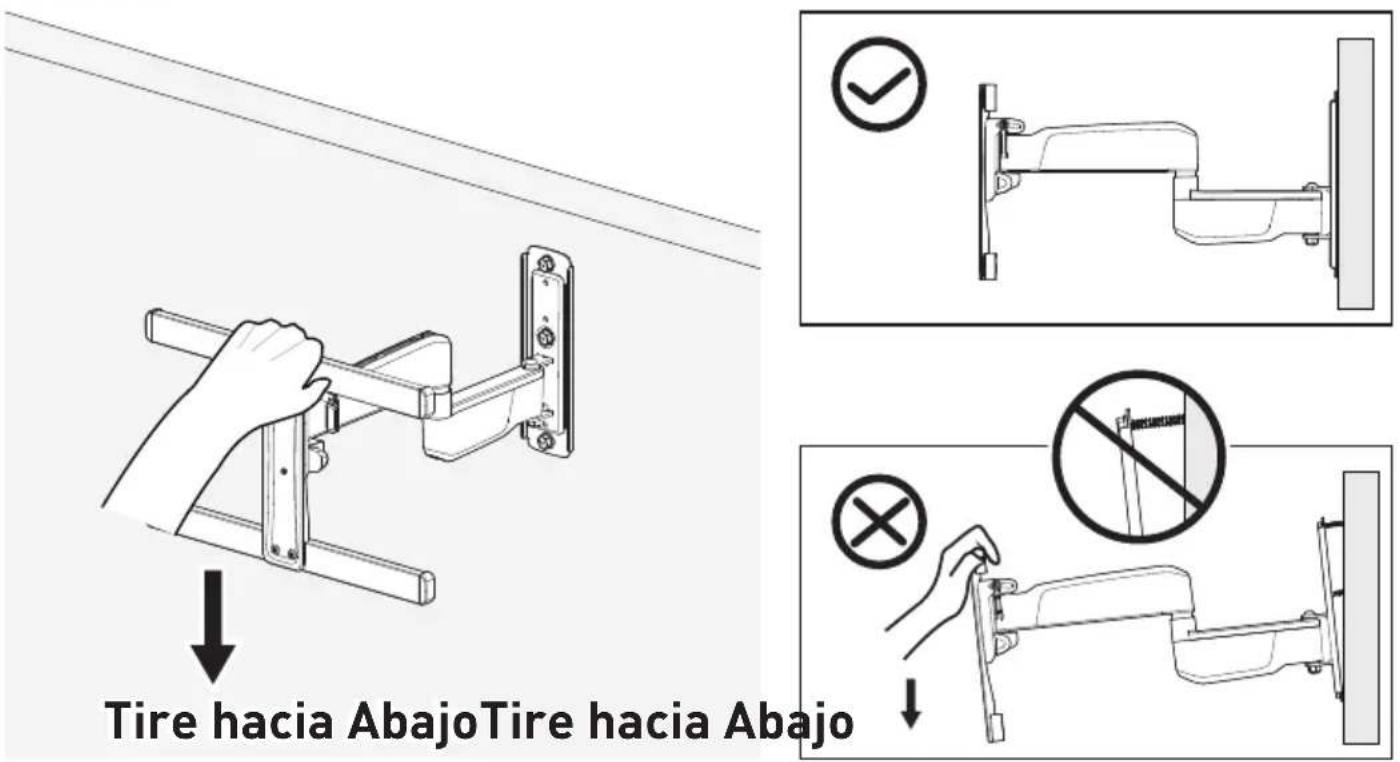

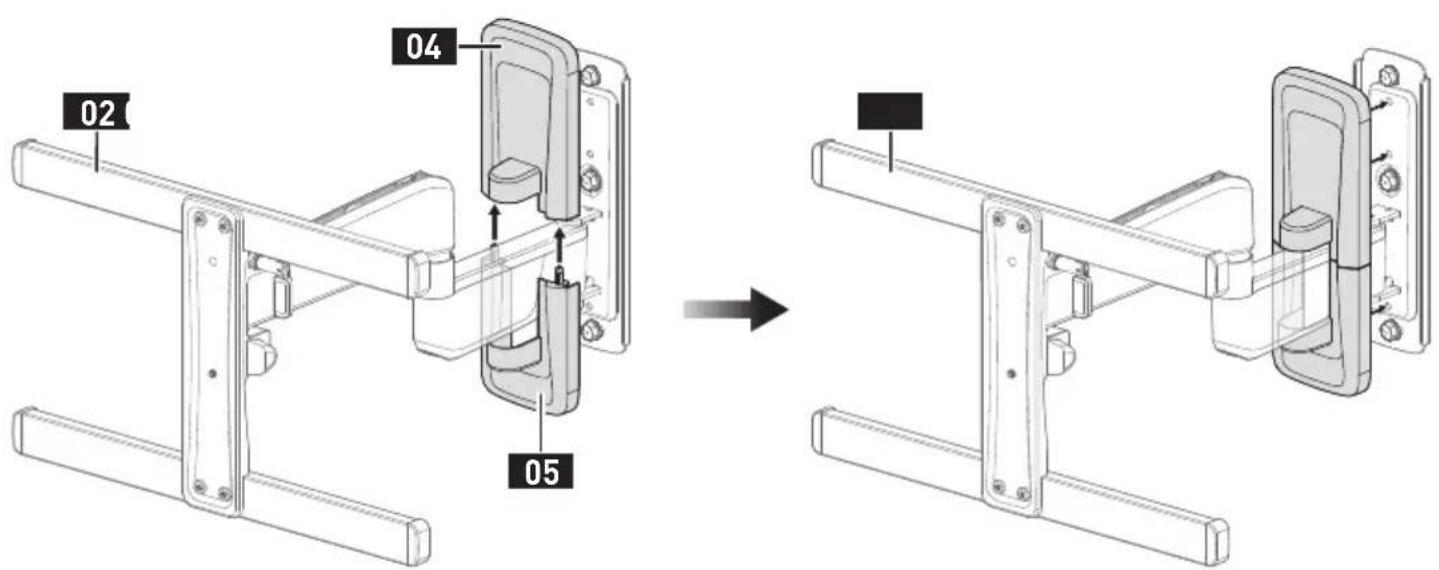

¡PESADO! Puede necesitar ayuda con este paso.40 Piezas y herrajes suministrados para el paso 5 PASO 4 Verifique que la placa de pared esté firmemente montada PASO 5 Coloque las Cubiertas de la Placa de Pared Cubierta Superior de la Placa de Pared 04 x 1 Cubierta Inferior de la Placa de Pared 05 x 1 Tire hacia AbajoTire hacia Abajo

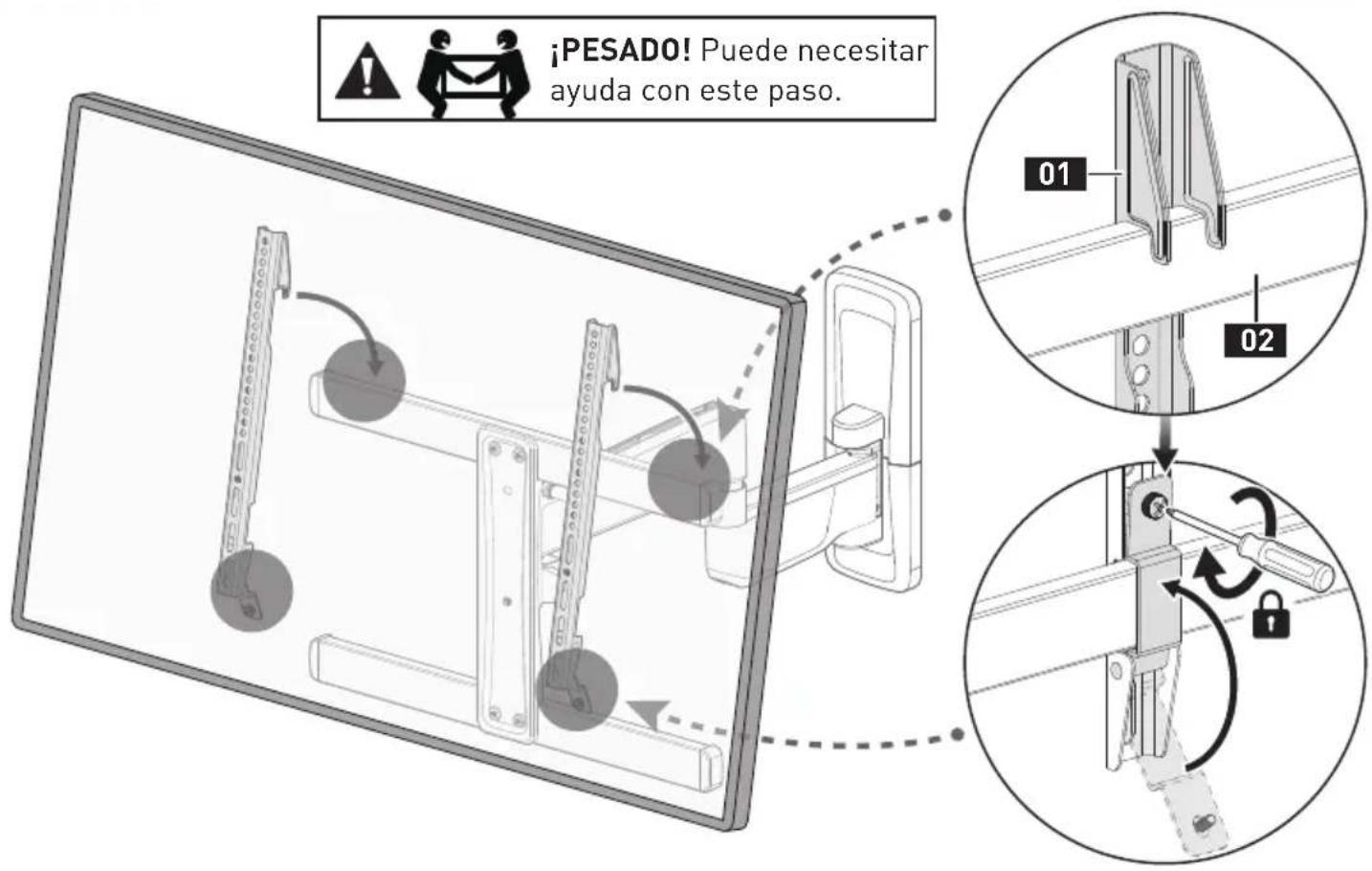

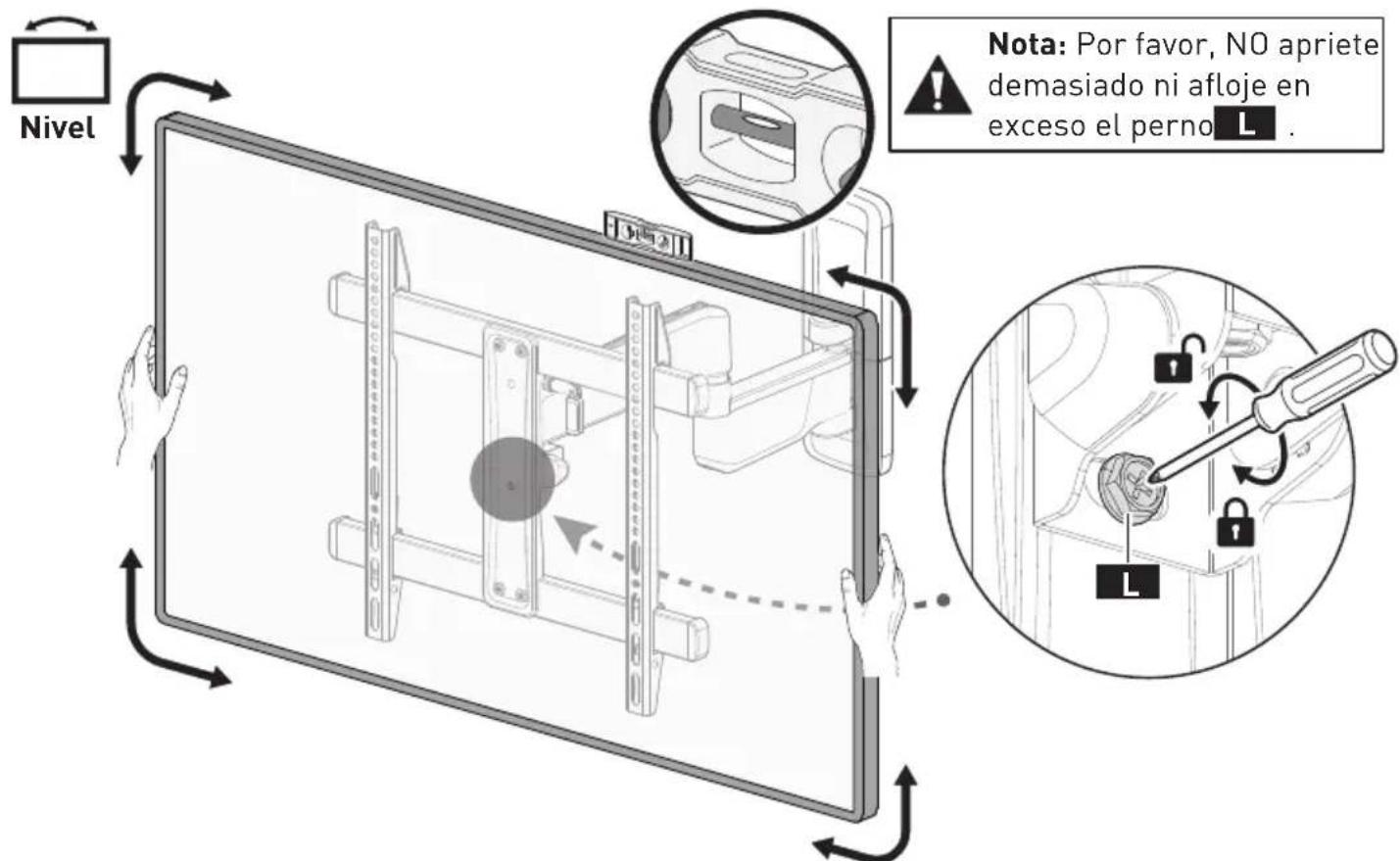

Nivele su televisor utilizando un nivel. Si le resulta difícil nivelar su televisor, afloje ligeramente el perno de nivelación , luego nivele su televisor. Vuelva a apretar el perno de nivelación para mantener el televisor en posición. PASO 7 Ajuste de Nivel PASO 6 Cuelgue el Televisor en el Soporte Frontal
Nota: Por favor, NO apriete demasiado ni afloje en exceso el perno .
¡PESADO! Puede necesitar ayuda con este paso.

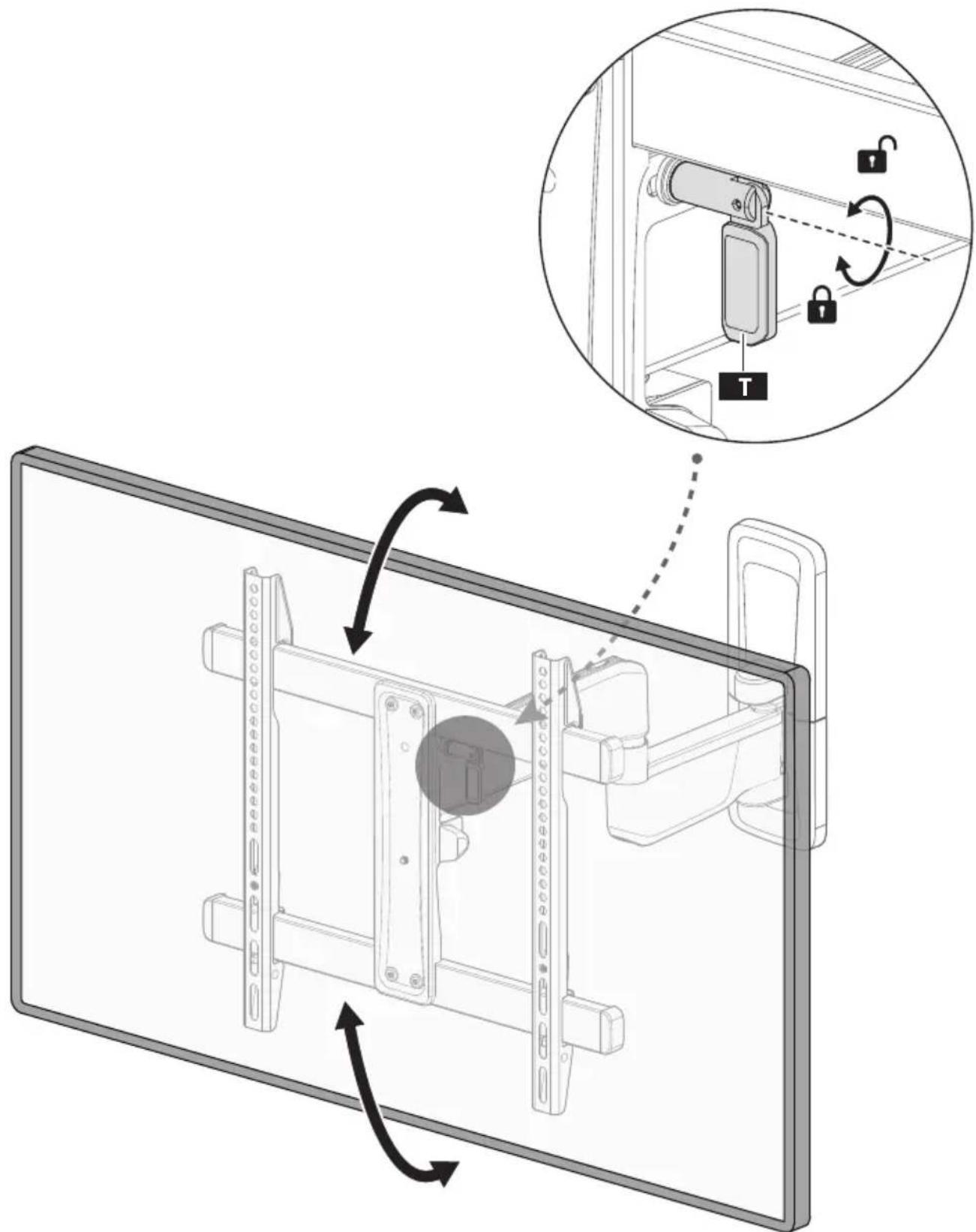

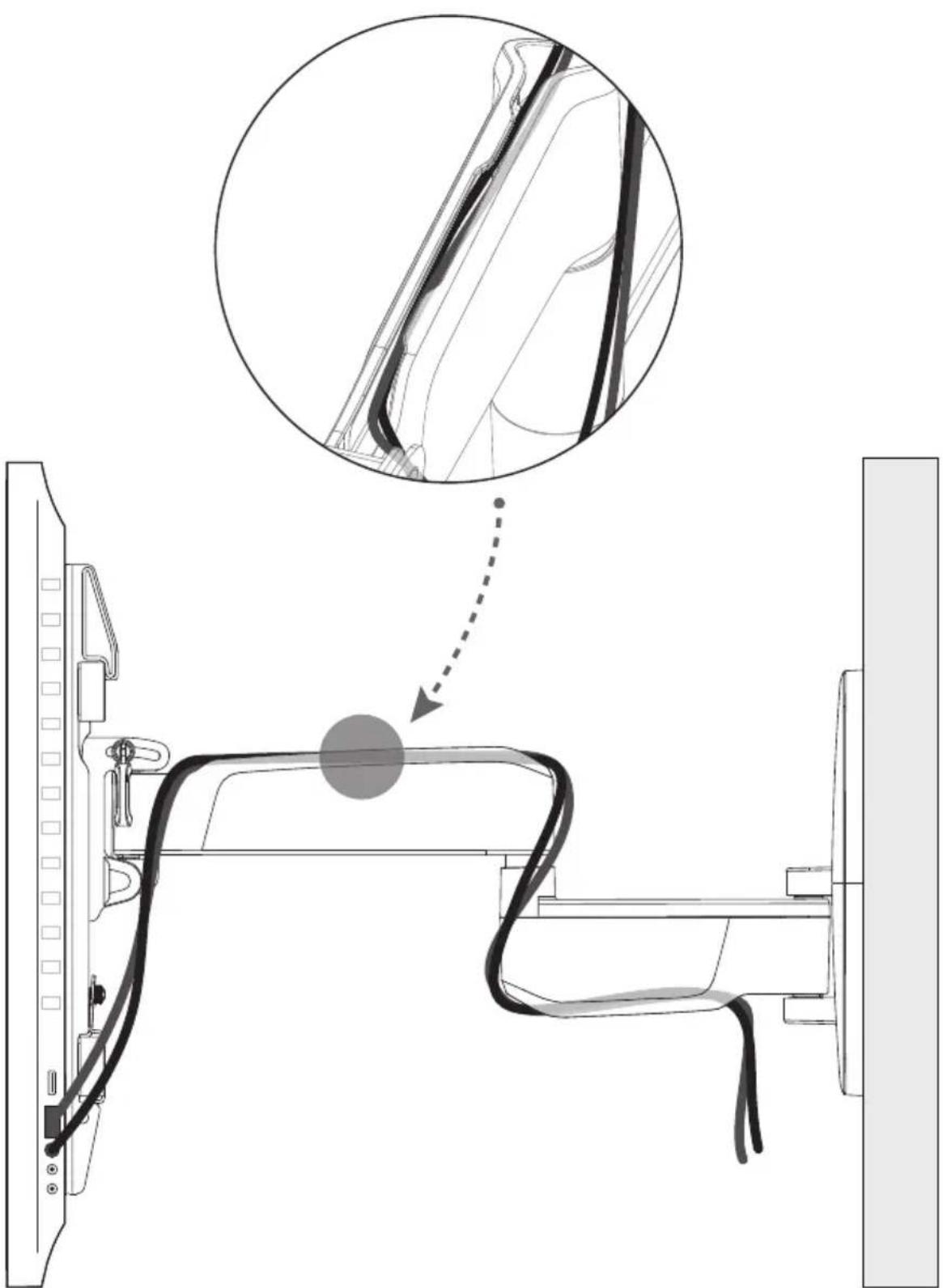

PASO 8 Ajuste de Inclinación Nota: Por favor, NO apriete demasiado ni afloje en exceso la palanca . Inclinar
Afloje ligeramente la palanca . Incline el televisor al ángulo deseado. Vuelva a apretar la palanca para mantener el televisor en posición.
