MODE D'EMPLOI ERTSM2-02B ErgoAV

Si ce tenir debout n'est pas compatible, contact soutenir produit.

2

Contrôle

Max Load

AVERTISSEMENT

Ne dépassez pas la charge maximale. Utilisation avec des produits plus lourds que la charge maximale peut entraîner l'échec du support et de ses accessoires, causant des dommages et/ou des blessures.

3

Vérifier Type de mur

AVERTISSEMENT

Ne pas installer sur la cloison sèche seule.

Colombes en bois (avec cloison sèche)

Béton et Murs en blocs de béton

Parfait

Pour l'installation de la sangle de sécurité, vous devrez vérifier la construction du mur.

4

Perceuse électrique

Crayon

Tournevis Phillips

Ruban Mesurer

Outils nécessaires (non compris)

Pour l'installation de la sangle de sécurité dans le bois

Détecteur de montants

Poinçon

1/8" (3mm) Foret à bois

Pour l'installation de sangle de sécurité dans le béton

Marteau

5/16" (8mm) Mèche à béton

5

Informations de sécurité importantes

DANGER : Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Ne comprenez pas les instructions ou avez des questions ou des préoccupations, appelez le support technique ou envoyez un courriel au service client.
ATTENTION : Éviter le risque de blessure personnel et de dommages aux biens !
AVERTISSEMENT : Toutes les fixations doivent être fermement serrées !

- Ce produit contient de petites parties qui peuvent poser un risque d'étouffement.

- Ne pas utiliser ce produit pour un usage non explicitement spécifié dans ce manuel d'utilisation. Ne dépassez pas la capacité maximale de poids. Nous ne sommes pas responsables des dommages ou des blessures causés par un assemblage incorrect, un support impropre ou une utilisation inappropriée.

- Utilisation de ce système de support uniquement pour son usage prévu tel que décrit dans ces instructions. Ne pas utiliser d'attachements non recommandés par le fabricant.

AVERTISSEMENT DE CONSEIL : Des blessures par écrasement graves ou mortelles peuvent survenir suite à un accident de basculement.

Pour empêcher un accident de conseil : • Ne jamais permettre aux enfants de grimper, tenir debout, s'accrocher ou jouer sur aucune partie de la TV ou du support de TV. • Utilisation dispositifs de retenue en cas de basculement ou ancrages pour attachement tenir debout TV à mur. • Utilisation des dispositifs de retenue en cas de basculement peut seulement réduire, mais pas éliminer le risque d'un accident de basculement.

CONSERVEZ CES INSTRUCTIONS

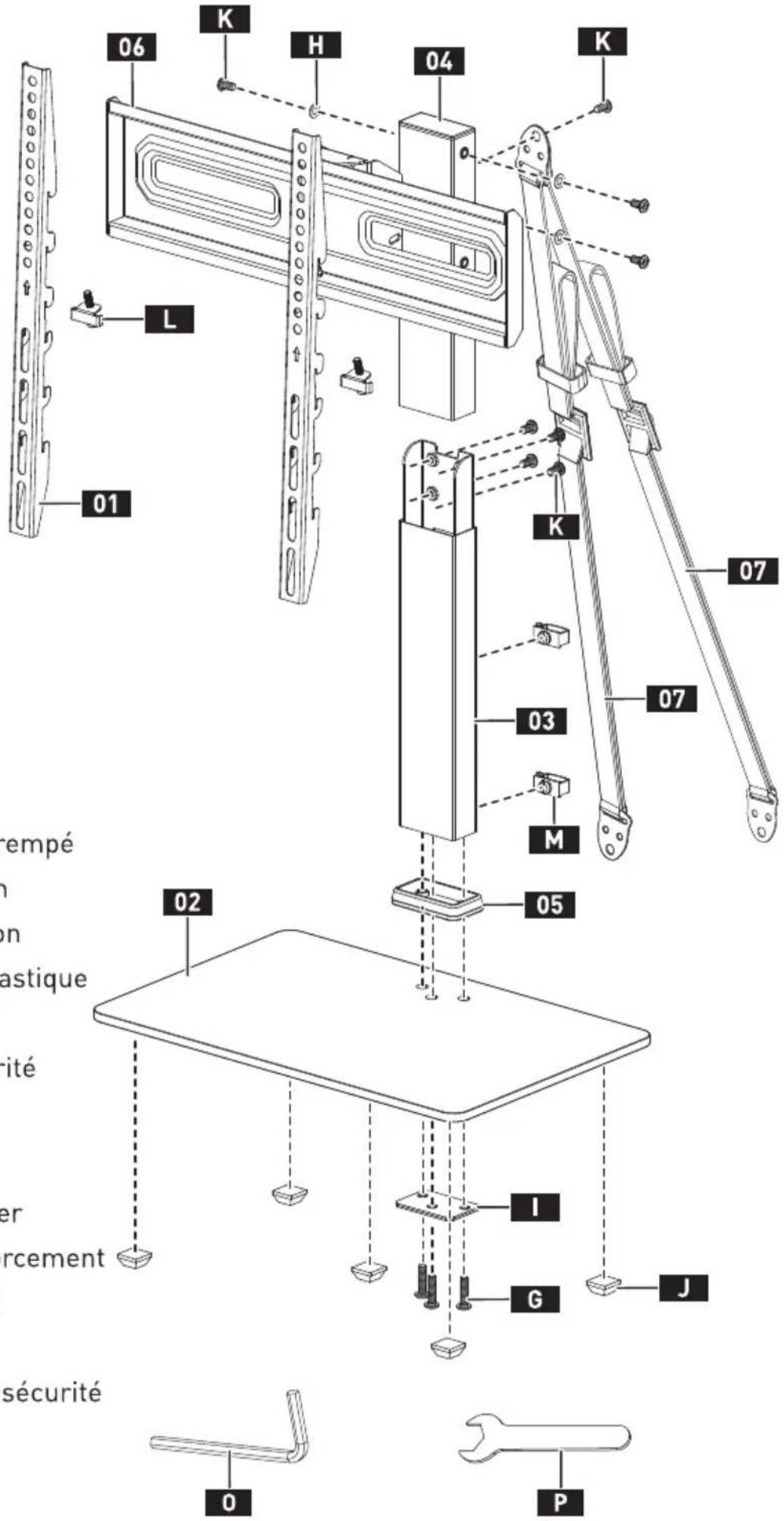

06 K H 04 K L 01 03 M 07 02 05 I G J sécurité O P

01 Support TV
02 Base en verre trempé
03 Pilier de soutien
04 Pilier d'extension
05 Couvercle en plastique
06 Plaque TV
07 Sangle de sécurité

G Boulon
H Rondelle en acier
I Plaque de renforcement
J Coussin de pied
K Boulon
L Verrouillage de sécurité
M Clip de câble
0 Clé allen
P Clé à molette

INSTALLATION

Pièces et matériel fournis pour Étape 1

Tout le matériel inclus dans ce paquet ne sera pas utilisé.

ÉTAPE 1 Attachment des Support tv à votre TV

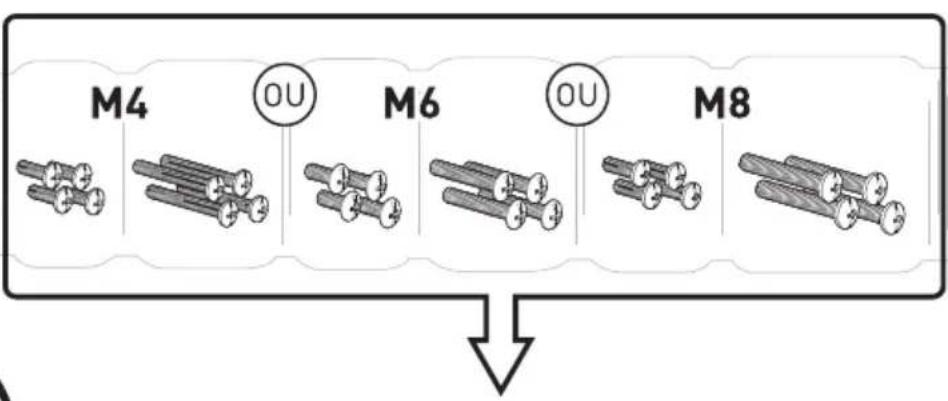

1-1 Sélectionner Boulon TV

Le bon diamètre de boulon se filettera correctement dans votre TV.

Conservez les boulons appropriés (M4, M6 ou M8) pour l'Étape 1-3.

La profondeur des trous du dessus et du fond peut différer.

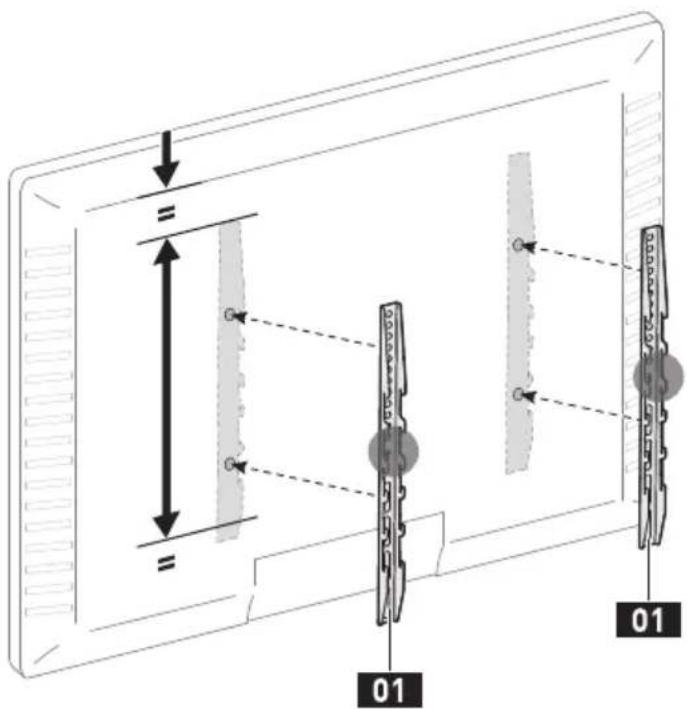

1-2 Positionner les Supports TV

1-3 Sécuriser les Supports tv

Pour la Tv à dos plat, allez à l'Option A sur cette page.

Pour Bosse, TV incurvée, Trous encastrés et Câbles, allez à Option B page suivante.

AVERTISSEMENT :

Ne tournez pas le boulon au-delà du fond du trou.

• Si le boulon est trop court, il risque de ne pas soutenir correctement la TV.
• Si le boulon est trop long, il pourrait causer des dommages à la TV.
• Au moins 4-5 tournez dans le filet est si nécessaire.
• La profondeur des trous du fond peut différer de celle des trous du dessus.

Ne serrez pas trop ① ② ③ ④

Option A

Utilisation de boulons tv courts avec rondelles.

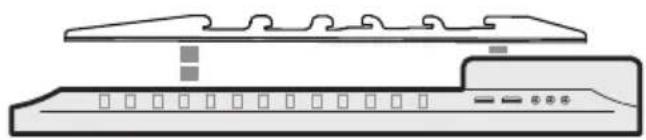

Tv à dos plat

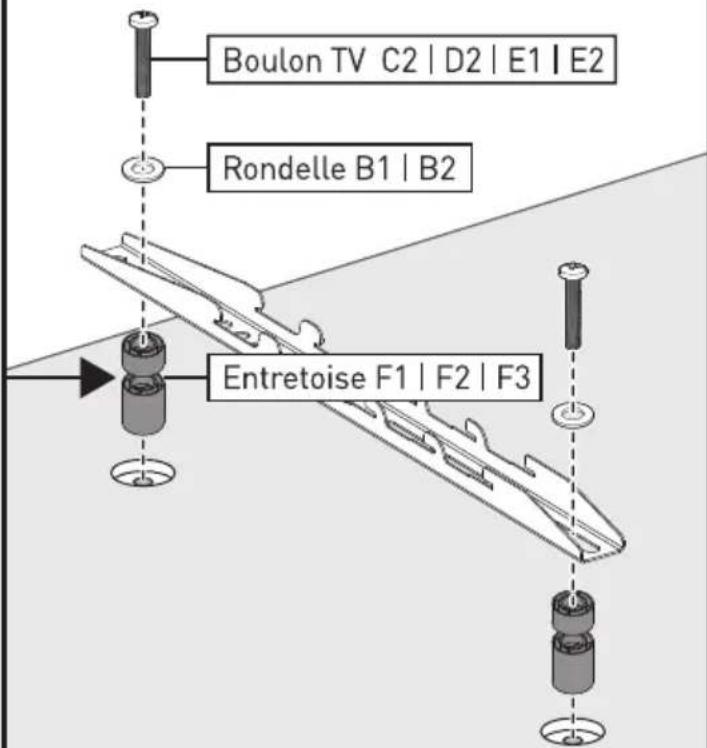

Utilisation de longs Boulon TV avec rondelle et entretoise pour créer un espace supplémentaire entre la TV et les support.

Bosse

Tv avec restrictions de montage

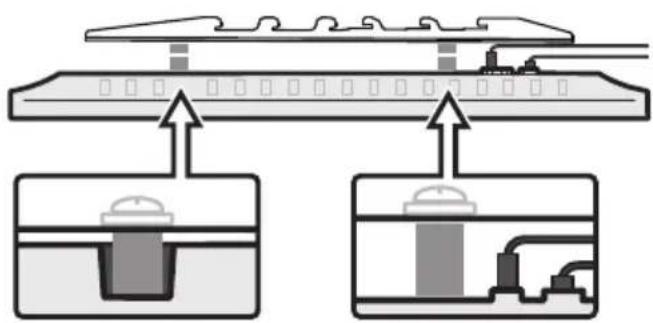

Trous encastrés
Câbles en saillie

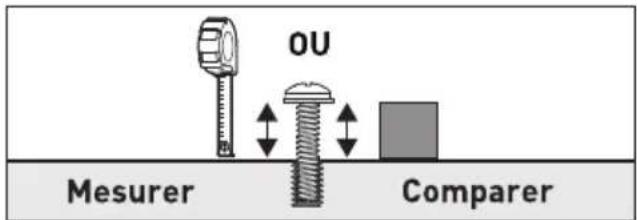

Vous pouvez utiliser un ruban à mesurer pour mesurer les boulons saillants ou maintenir des entretoises à côté d'eux pour choisir la bonne entretoise.

Remarque :

Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées.

[phone]

Mon-Fri 8am - 8pm (CST)

[e-mail]

Boulon TV C2 | D2 | E1 | E2 Rondelle B1 | B2 Entretoise F1 | F2 | F3

Pièces et matériel fournis pour l'Étape 2

Base en verre trempé

02 x 1

Pilier de soutien

03 x 1

Pilier d'extension

04 × 1

Couvercle en plastique

05 × 1

M6 x 25mm Boulon

G × 3

Plaque de renfort

1 x 1

Coussin de pied

J × 5

M6 x 15mm Boulon

K × 4

5/23" (4mm) Clé allen

0 x 1

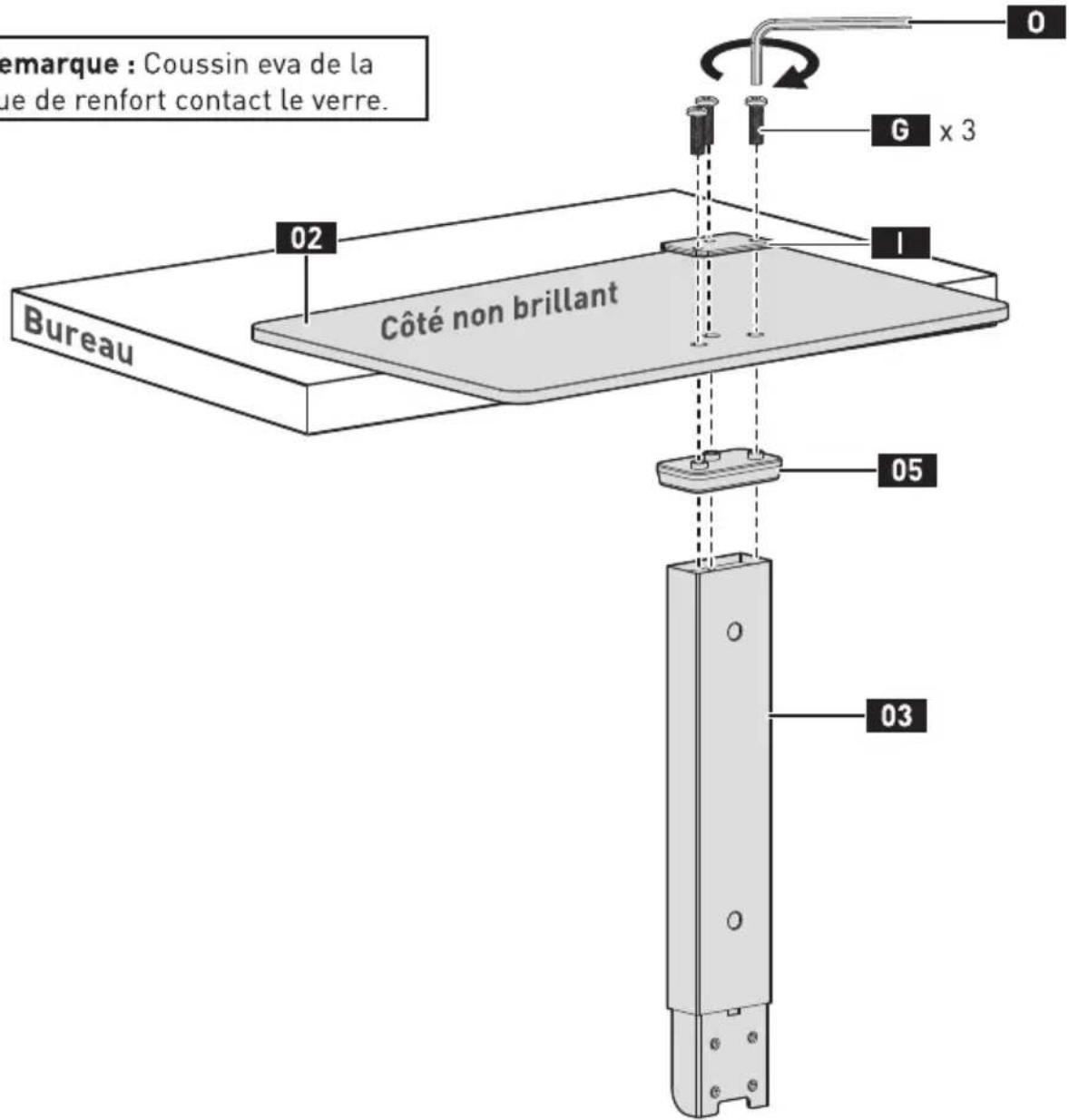

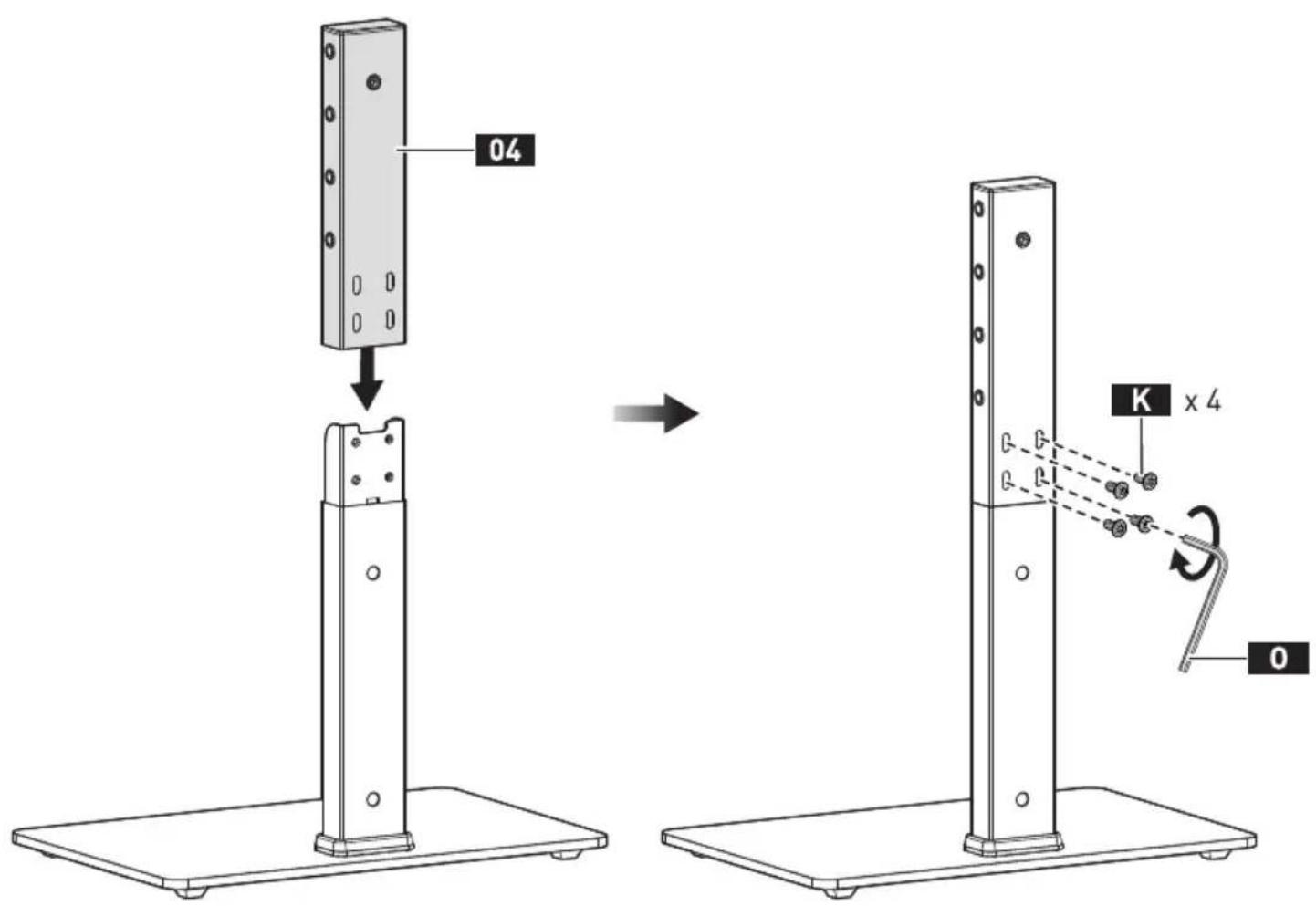

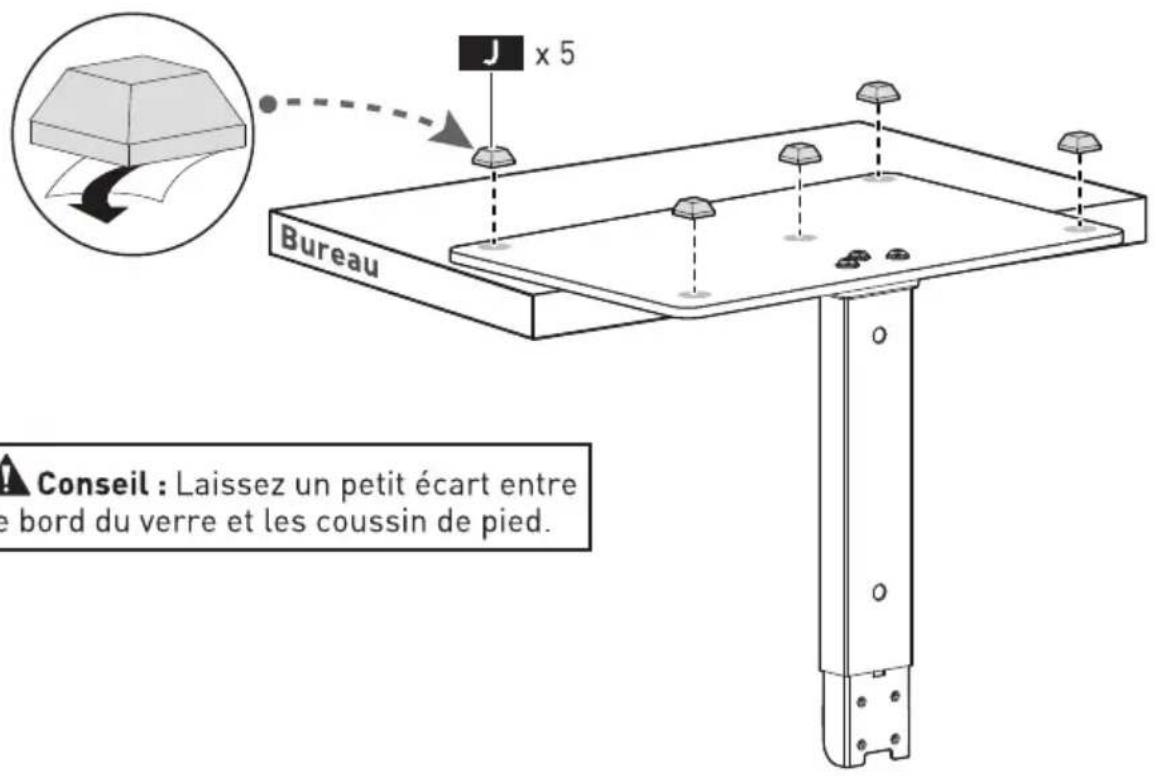

ÉTAPE 2 Connecter le Pilier de soutien à la Base

1

[NO TEXT]

Remarque : Coussin eva de la que de renfort contact le verre.

emarque : Coussin eva de la ue de renfort contact le verre. Bureau 02 Côté non brillant G x 3 I 05 03

2

Bureau J x 5 Conseil : Laissez un petit écart entre e bord du verre et les coussin de pied.

3

04 K x 4 0

Pièces et matériel fournis pour l'Étape 3

Plaque tv

06 x 1

M6
Rondelle en acier

H × 4

M6 x 15mm
Boulon

K × 4

5/23" (4mm)
Clé allen

0 x 1

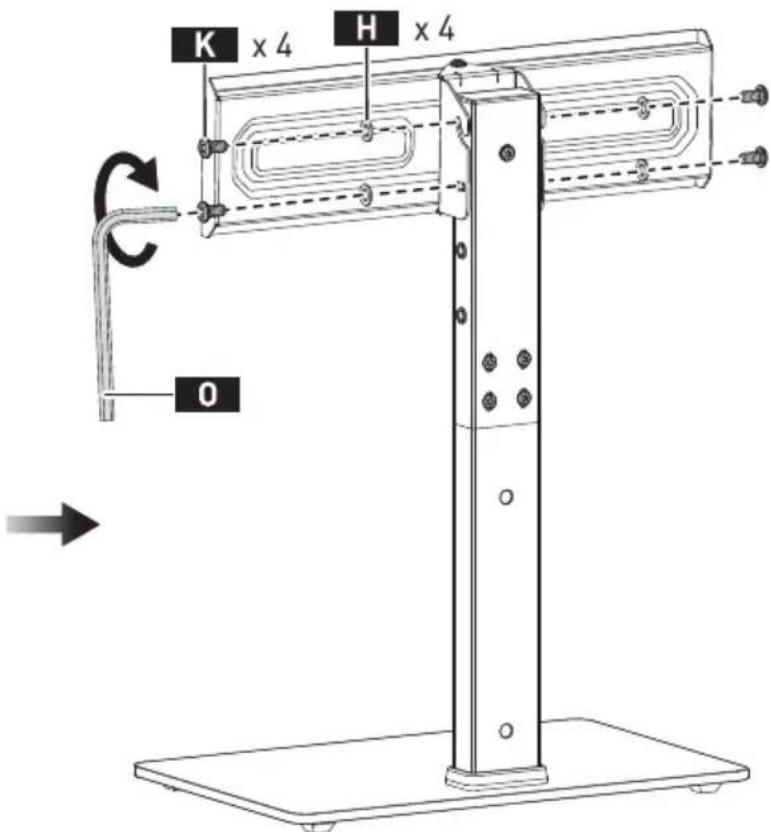

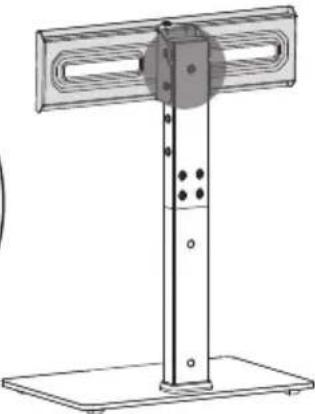

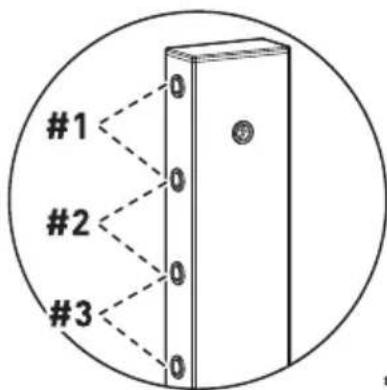

ÉTAPE 3 Fixer la Plaque TV au Pilier d'extension

#1 #2 #3

3 Options de hauteur

Remarque : Serrez
complètement les boulons

K

K x 4 H x 4 0

Important : Si vous utilisez la sangle de sécurité, il est recommandé de l'attachement au pilier d'extension (voir l'Étape 8 à la page 32) avant d'accrocher la TV.

Pièces et matériel fournis pour Étape 4

Verrouillage de sécurité

L × 2

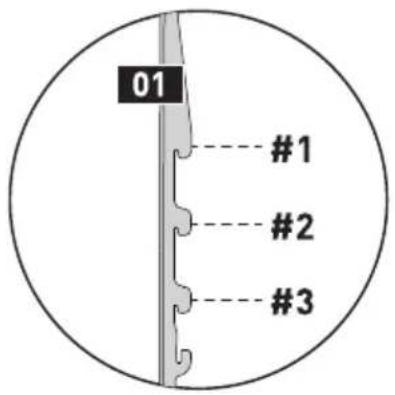

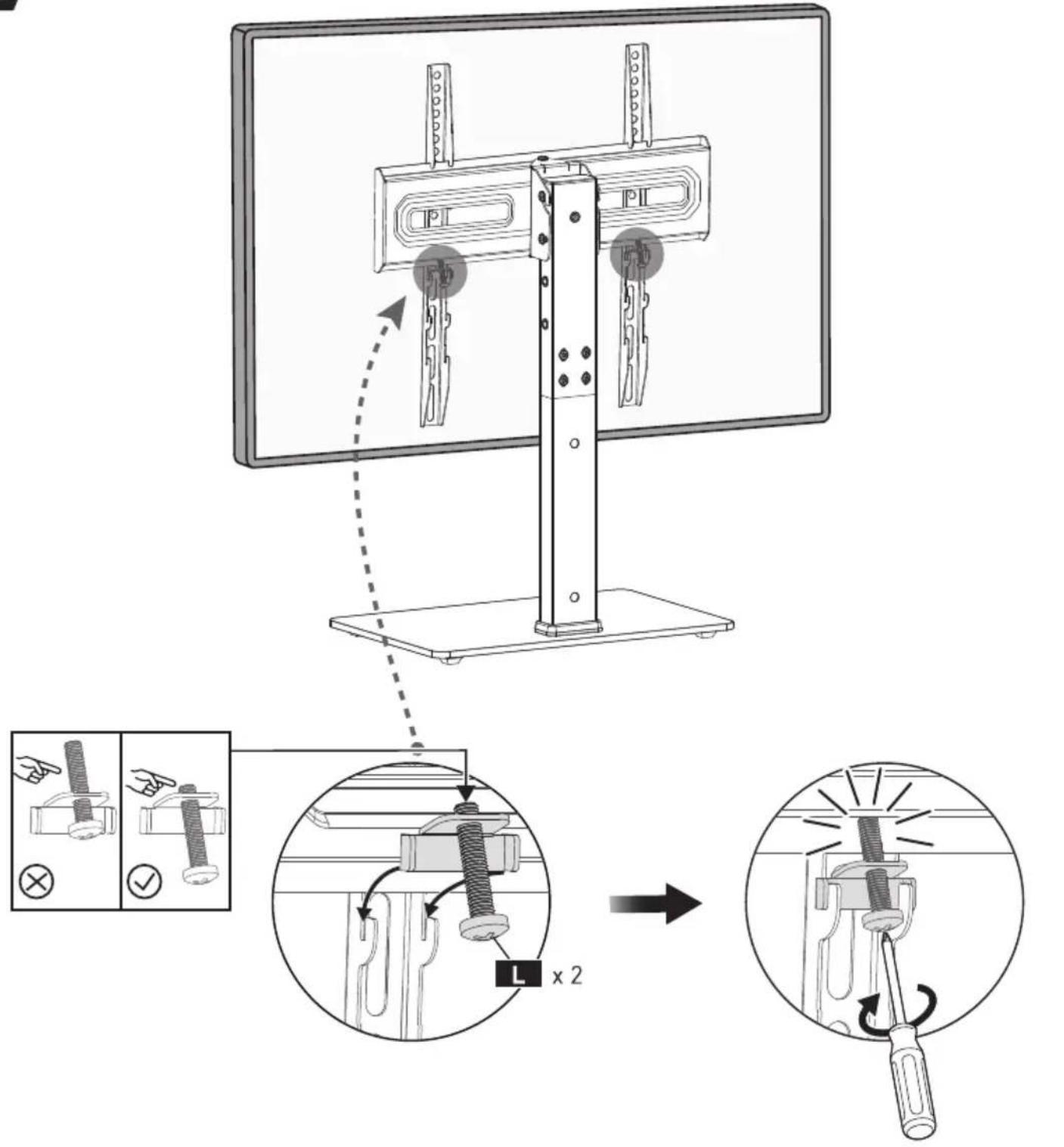

ÉTAPE 4 Accrocher la TV sur la Plaque tv

1

3 Options de hauteur

JORD ! Vous pouvez avoir oin d'assistance avec cette pe. t dans l'emplacement prévu pour 'accrocher la TV sur la Plaque tv. centre de la Plaque tv.

LOURD ! Vous pouvez avoir besoin d'assistance avec cette Étape.

Remarque :

• Placez tenir debout dans l'emplacement prévu pour le visionnage avant d'accrocher la TV sur la Plaque tv.
• Accrocher la TV au centre de la Plaque tv.

2

⚠ Remarque : Serrer les verrouillages de sécurité L jusqu'à ce qu'ils soient sécurisés contre la Plaque tv.

Pièces et matériel fournis pour Étape 5

Clip de câble

M x 2

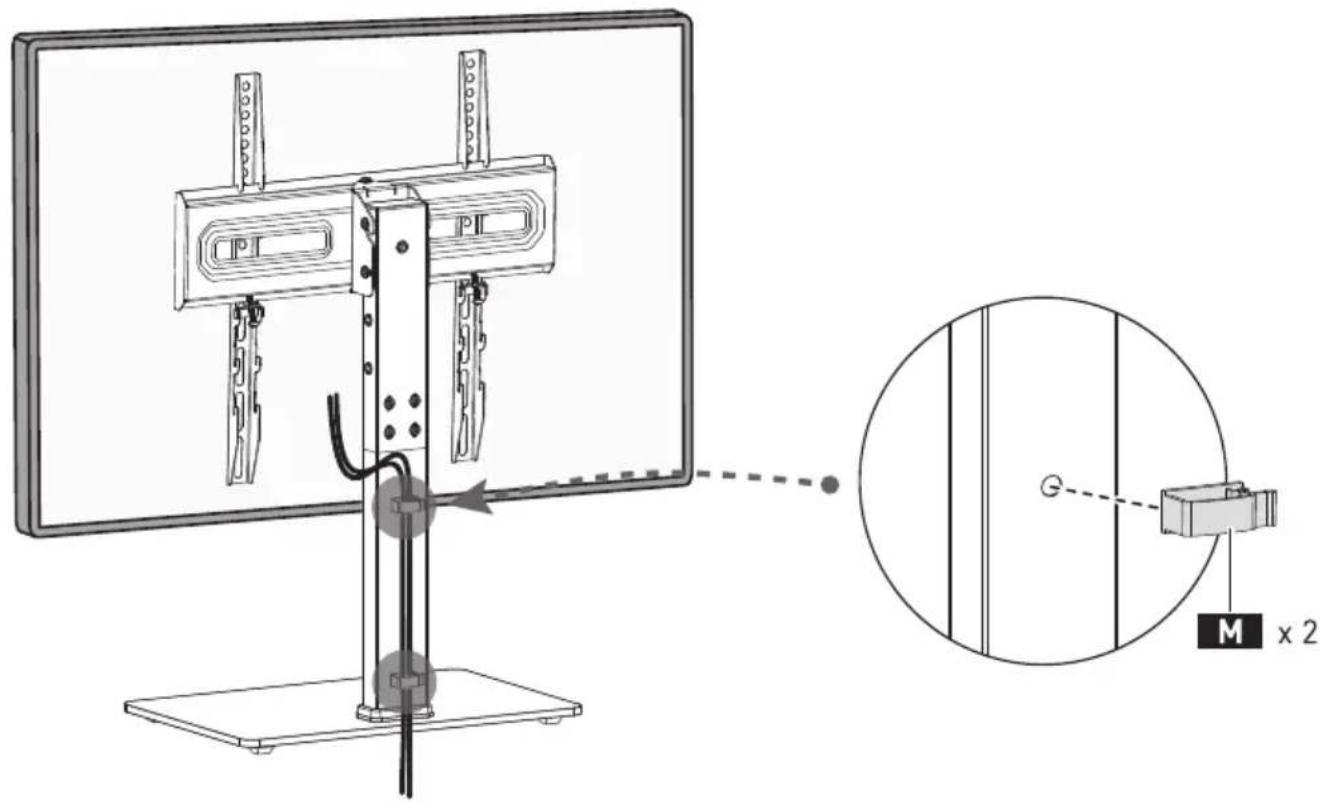

ÉTAPE 5 Gestion des câbles

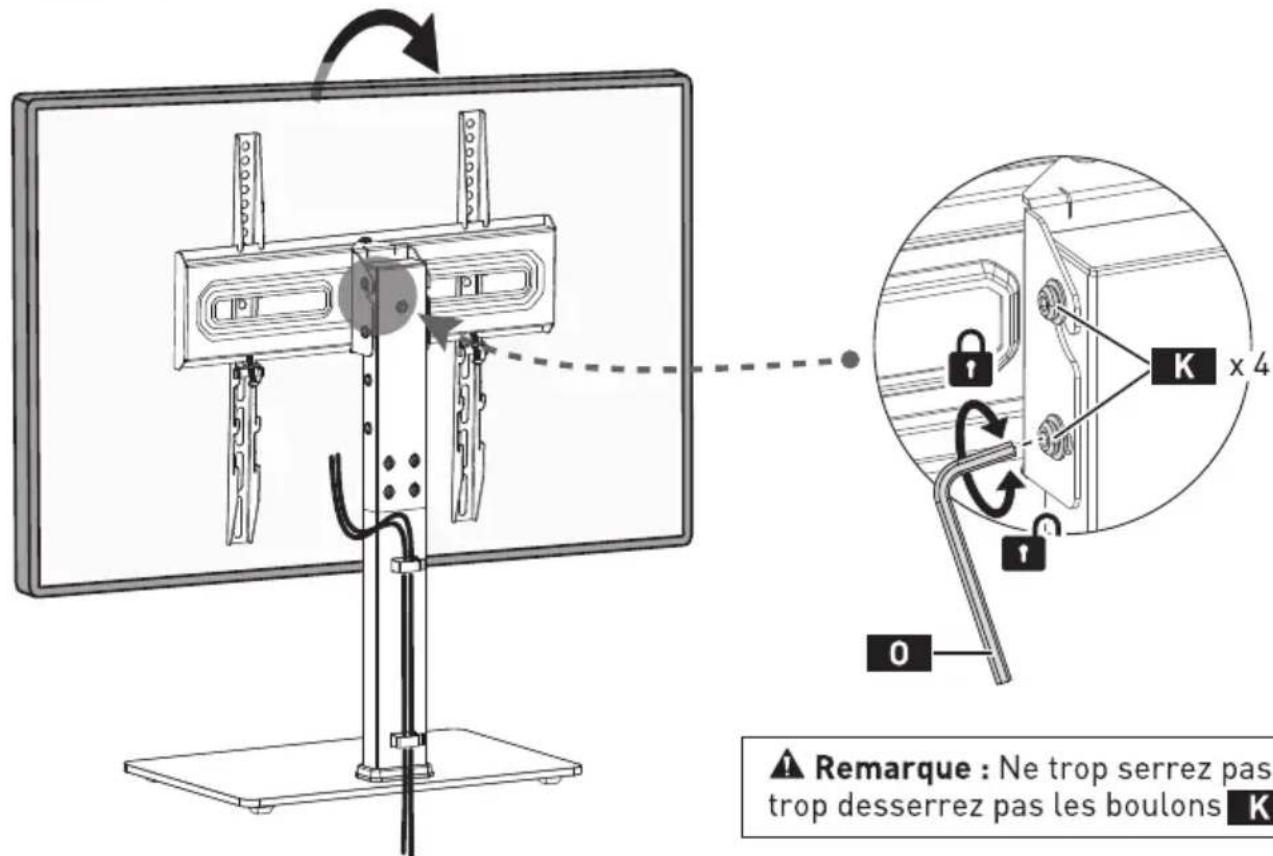

ÉTAPE 6 Réglage de l'inclinaison

Desserrer légèrement les boulons K. Inclinaison la TV à l'angle souhaité. Resserrer les boulons K pour le maintien de la TV en position.

Inclinaison

Remarque : Ne trop serrez pas trop desserrez pas les boulons K

Pièces et matériel fournis pour Étape 7

5/23" (4mm)

Clé allen

0 x 1

7/16" (11mm)

Clé à molette

P x 1

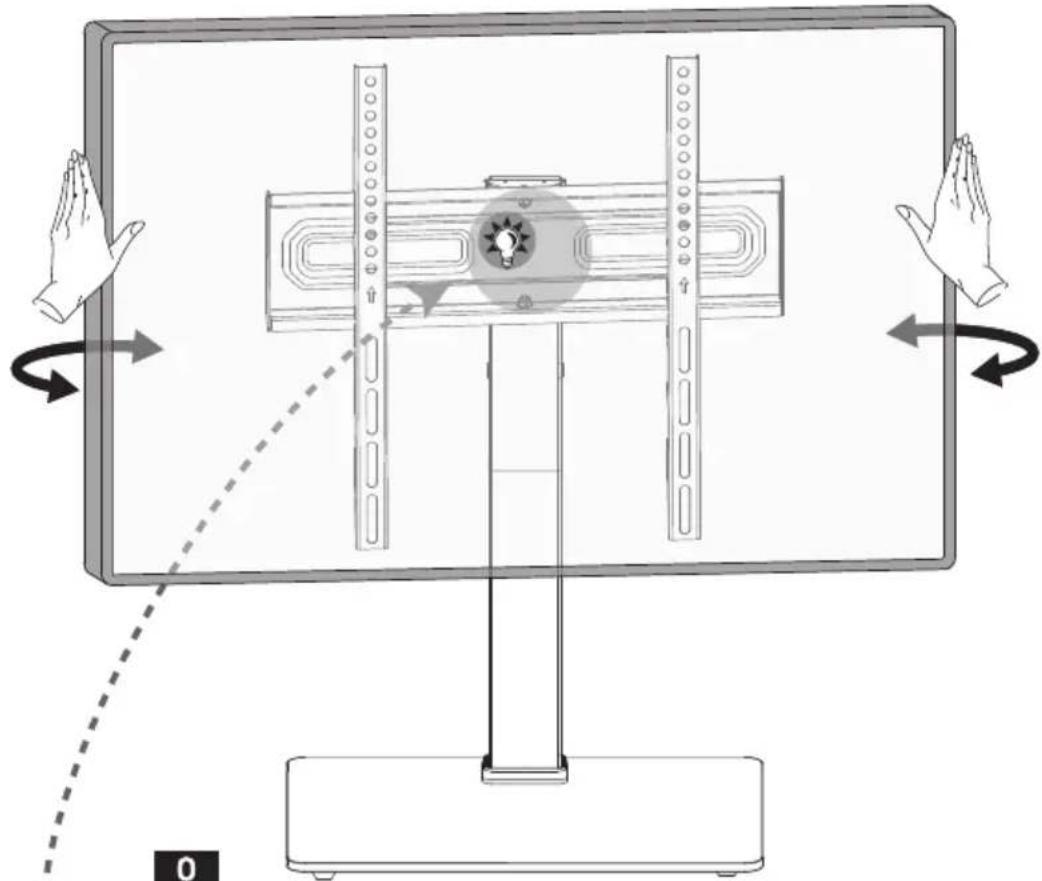

ÉTAPE 7 Réglage du pivotement

Pivoter

⚠ Remarque : Ne pas trop desserrer ni trop serrer les boulons S.

Conseil : Si la TV est difficile à pivoter, enlever la TV, desserrer légèrement les boulons préassemblés S, pivoter la Plaque tv à l'angle désiré, puis resserrer les boulons S pour le maintien en position. Rattachement la TV.

Pièces et matériel fournis pour Étape 8

M6 x 15mm

Boulon

K x 1

M5 x 60mm

Vis

Z1 × 2

5/23" (4mm)

Clé allen

0 x 1

M5 x 25mm

Vis

Z2 × 4

Sangle de sécurité

07 × 2

M5

Rondelle (BK)

Z3 x 2

Ancrage au mur

Z4 × 2

ÉTAPE 8 Utilisation de la Sangle de sécurité (Option)

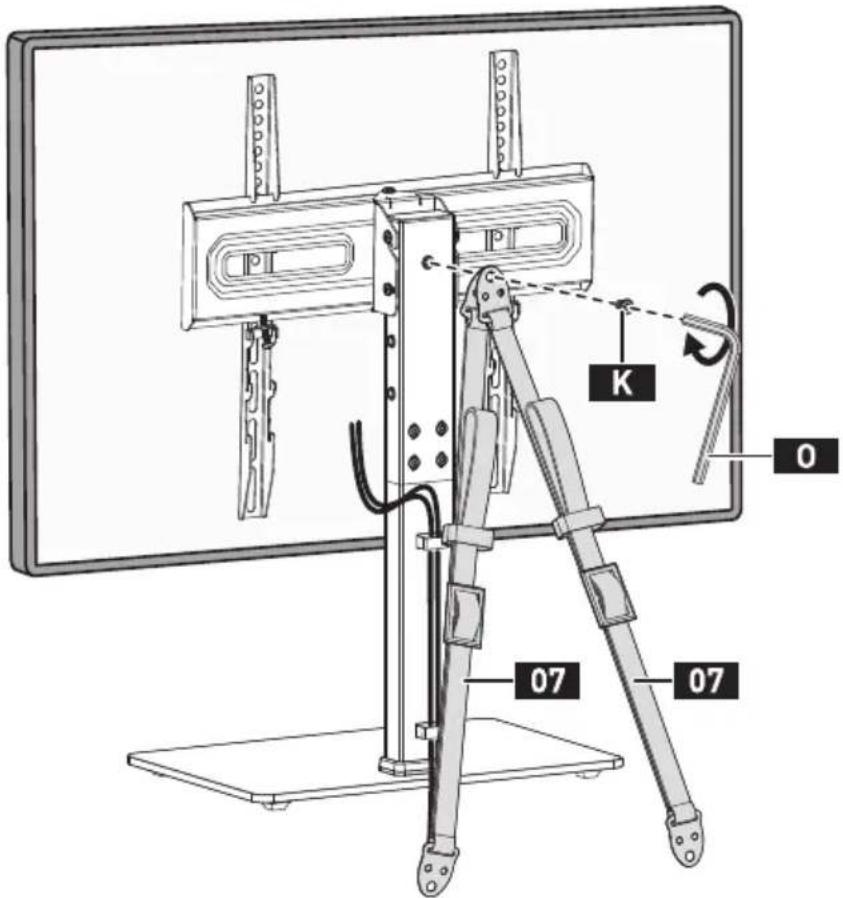

8-1 Attachement de la Sangle de sécurité au Pilier d'extension

K 0 07 07

8-2 Attachment de la Fin de la Sangle de sécurité aux Meubles ou au Mur

Pour l'installation de meubles de table en bois, suivez l'Option A à la page 33.

Pour l'installation de montants en bois, suivez Option B à la page 34.

Pour l'installation de béton et de mur en bloc de béton, suivez Option C à la page 35.

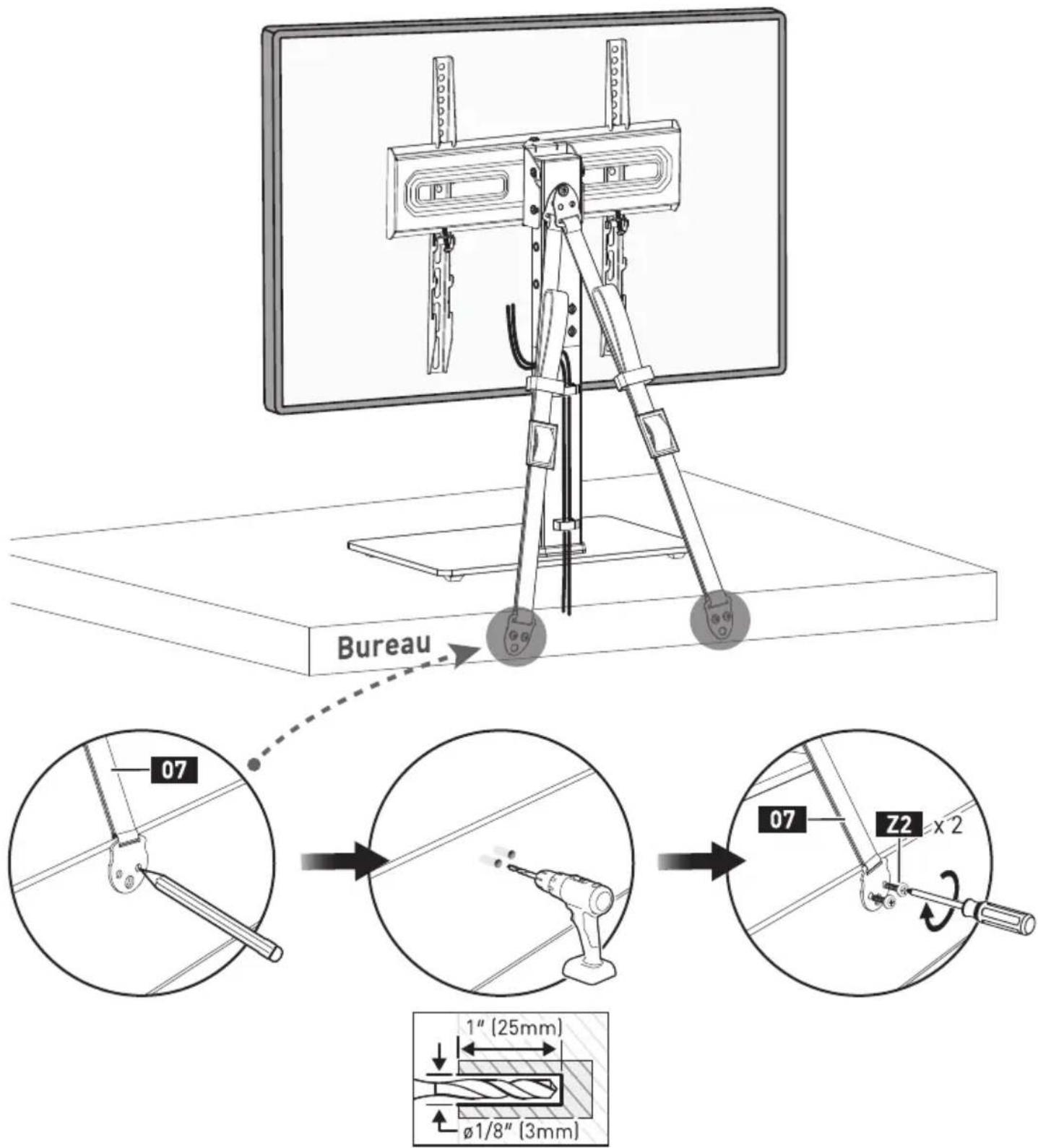

Option A : Pour l'Installation de Meubles de Table en Bois

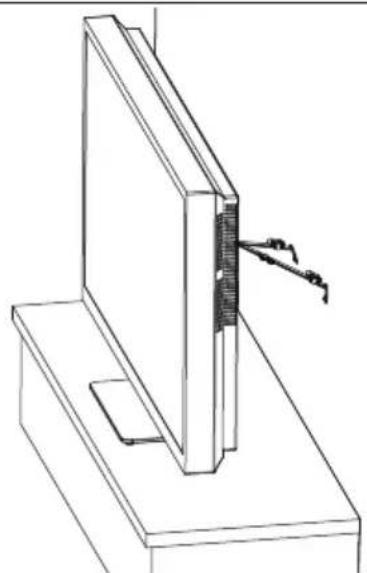

NE PAS UTILISER D'ANCRE Z4 POUR CETTE ÉTAPE !

⚠ Remarque : Il est nécessaire de pré-percer un trou pilote pour éviter de fendre le bois. Faites attention à ne pas causer de dommages à vos meubles.
ATTENTION : Le support surface doit être plus épais que 1" (25 mm).

Si votre surface de support est inférieure à 1" (25 mm), suivez l'Option B ou C pour fixer les sangles de sécurité au mur.

24
Ancrage au mur

Bureau 07 1" (25mm) ø1/8" (3mm) 07 Z2 x 2

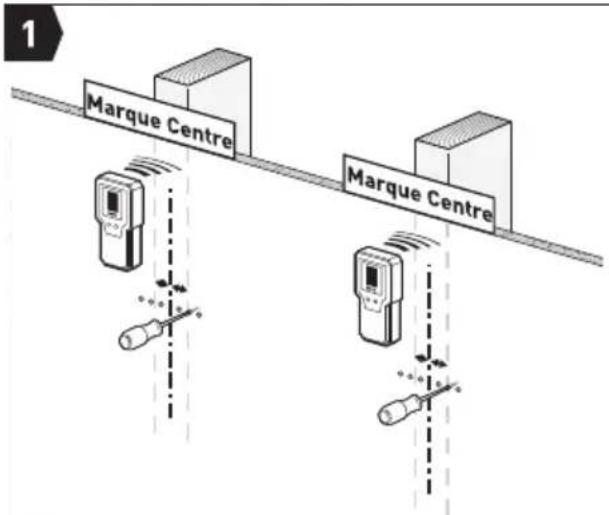

Option B : Pour Installation de Bois Stud

NE PAS UTILISER D'ANCRE Z4 POUR CETTE ÉTAPE !

• Tout matériau recouvrant le mur ne doit pas dépasser 5/8" (16 mm).
• Taille nominale des montants en bois : courants 2 x 4" (51 x 102 mm) minimum 1½ x 3½" (38 x 89 mm)
• Le centre des montants doit être vérifié à l'aide d'un poinçon ou d'un détecteur de montants.

24
Ancrage au mur

⚠️ Remarque : Assurez-vous d'utiliser la perceuse spécifiée.

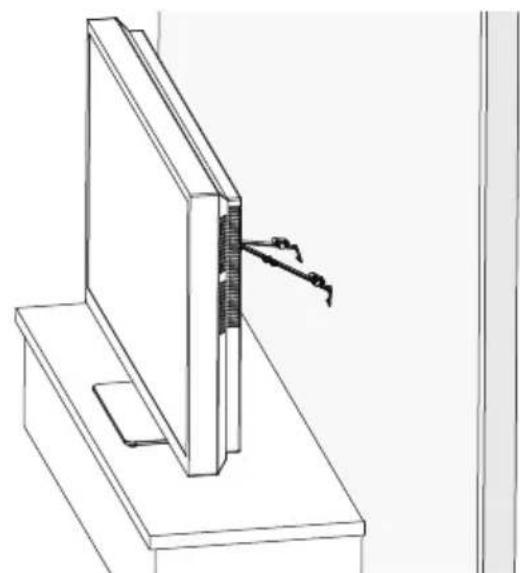

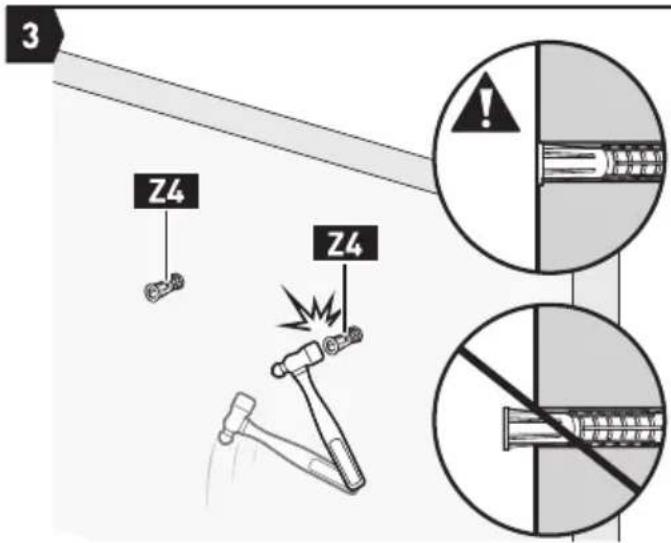

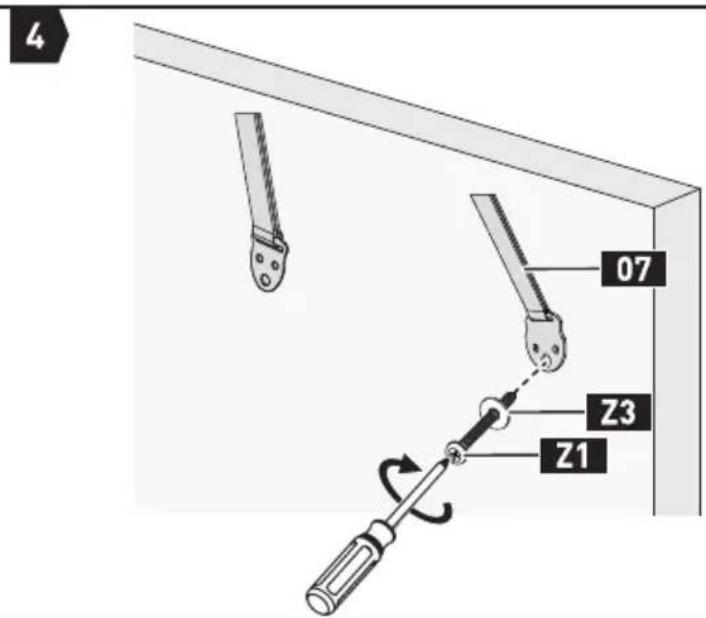

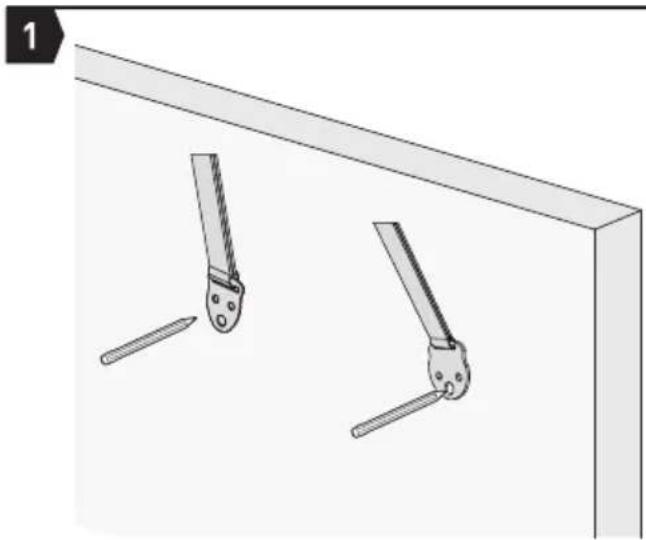

Option C : Pour l'Installation de Béton et de Mur en Bloc de Béton

• Doit utiliser un ancrage Z4 au mur pour cette Étape.
• Tout matériau recouvrant le mur ne doit pas dépasser 5/8" (16 mm).
• Épaisseur minimale du béton solide : 8" (203 mm)
• Taille minimale du bloc de béton : 8 x 8 x 16" (203 x 203 x 406 mm)

• Assurez-vous d'utiliser la perceuse spécifiée.
• Ne jamais percer dans le mortier entre les blocs.

3 Z4 Z4

4 07 Z3 Z1
