ERDGM302B - Support écran plat ErgoAV - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ERDGM302B ErgoAV au format PDF.
| Type de produit | Bras articulé pour écran plat |
| Marque | ErgoAV |
| Modèle | ERDGM302B |
| Capacité de poids | 2 à 15 kg (4.4 à 33 lb) |
| Compatibilité VESA | 75x75 mm et 100x100 mm |
| Type de montage | Pince en C (bord de bureau 15-85 mm) ou œillet (trou de 12-20 mm) |
| Matière principale | Acier |
| Réglage en hauteur | Par ressort à gaz, outil Allen inclus |
| Inclinaison | Oui, avec vis de réglage |
| Rotation | Oui, pivotement limité par vis |
| Pivotement (swivel) | Oui, avec butée réglable |
| Gestion des câbles | Oui, cheminement intégré |
| Angle de vue paysage/portrait | Rotation à 90° possible |
| Outils nécessaires | Clés Allen fournies, perceuse optionnelle pour œillet |
| Contenu du carton | Bras supérieur, bras inférieur, plaque VESA, base, pince en C, œillet, visserie, clés Allen |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas dépasser la charge max ; ressort à gaz sous pression |
| Garantie | Consulter le revendeur |
FOIRE AUX QUESTIONS - ERDGM302B ErgoAV
Questions des utilisateurs sur ERDGM302B ErgoAV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice ERDGM302B - ErgoAV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERDGM302B de la marque ErgoAV.
MODE D'EMPLOI ERDGM302B ErgoAV

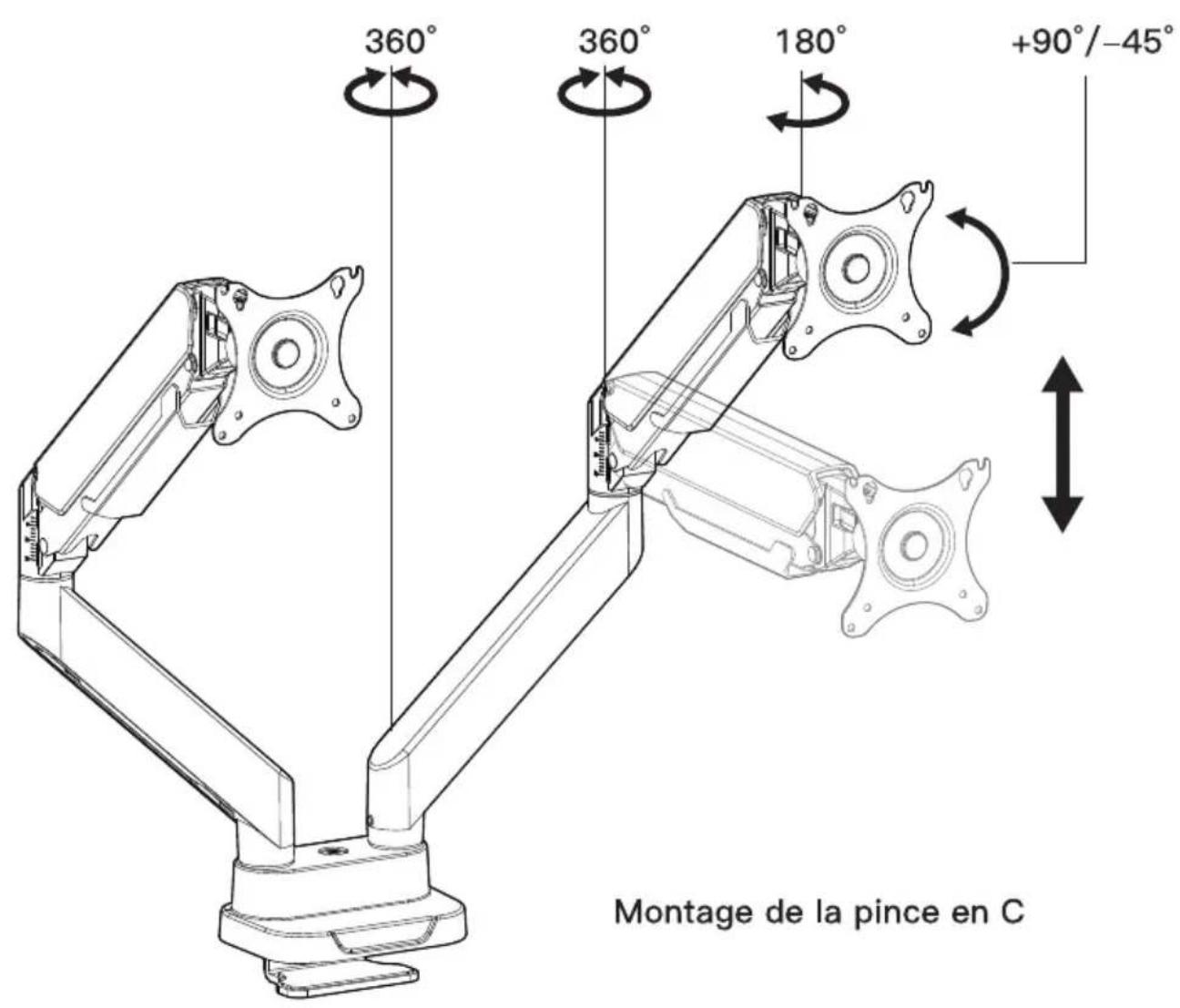

Caracteristiques du produit


Montage de l'eellet
| Avant deCOMMencer, Assurons-nous que ce support est compatible. | |
| 1 Le motif VESA de votre monitér est-il de 75 x 75mm (3 x 3") ou de 100 x 100mm (3.9 x 3.9") ? | Oui - Parfait ! Non - Ce support n'est PAS compatible. |
| 2 Voiture monitér (y compris les accessoires) pèse-t-il moins de 33 livres (15kg) ? | Oui - Parfait ! Non - Ce support n'est PAS compatible. |
| 3 Outils nécessaires (non inclus) | Perceuse électricque (en option) 15/32-3/4" (12-20mm) Perceuse (en option) |
| 4 Informations de sécurité importantes | REMARQUE • Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprendez pas les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client. • Tout le matériel inclus dans ce package ne sera pas utilisé. PRUDENCE Évitez les blessures potentielles et les dommages matériels! • N'utilise pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne pas dépasser la capacité de poids. Nous ne sommes pas responsables des dommages ou blessures causés par un montage inapproprié, un assemblage incorrect ou une utilisation inappropriée. • Avant de commencer l'assemblage, vérifie que toutes les pieces sont incluses et en bon état. Ne pas utiliser de pieces endommagées ou défectueuses. Si vous avez besoin de pieces de rechange, veuillez appeler le support technique ou envoyer un e-mail au service client. A AVERTISSEMENT • Ce produit contient de petites pieces pouvant partager un risque d'étouffement. • Ce produit contient des bras à ressort à gaz qui sont sous haute pression. Neerce pas ces bras et ne les exposez pas au feu ou aux flammes. Si le produit est défectueux, veuillez appeler le support technique ou envoyer un e-mail au service client. • Les informations containues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. |
RÉGLAGE DES TENSIONS DEVRAIT ÉTRE FAIT SEULEMENT APRès L'INSTALLATION DU MONITEUR
ATTENTION

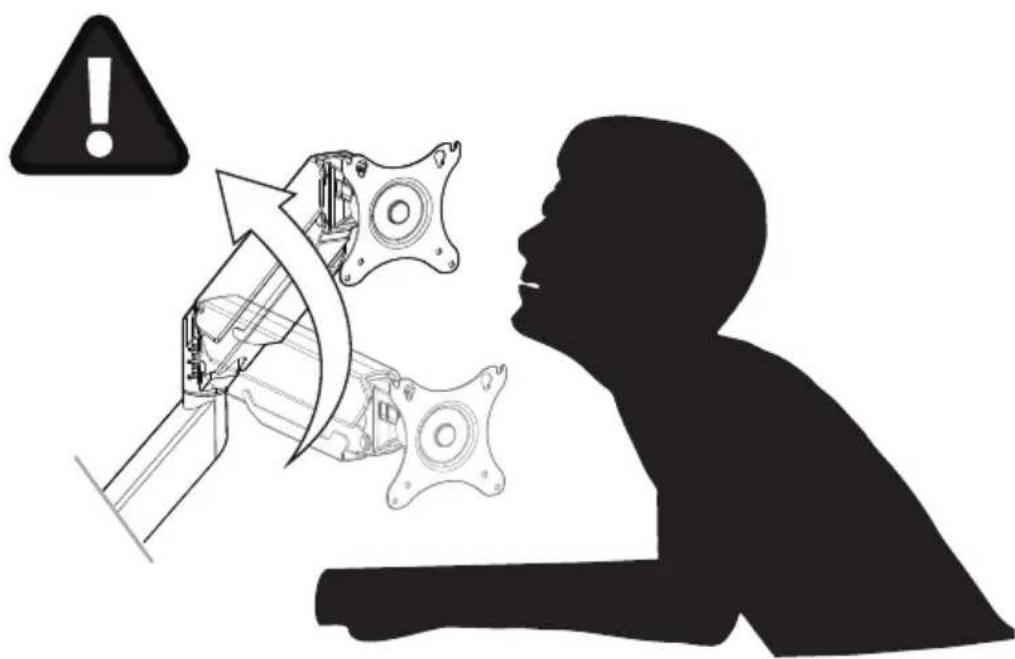

Ne pas ajuster la tension sans le moniteur attaché.
- Verifiez que le poids de votre monitreur (accessoires inclus) est compris entre 4.4 et 33 livres (2-15kg).
- Les informations sur le poids du moniteur se trouvent dans le manuel du produit ou sur le site Web du fabricant.
- Assurez-vous que le moniteur est solidement fixé au support.

Avertissement
- Le bras à ressort à gaz est sous pression et doit être manipulé avec précaution.
- Ne pas suivre les instructions peut entraîner des dommages au support et/ou des blessures corporelles.
Pièces et matériel fournis pour l'étépe 1
Base

01 X 1
Boulon de l'oeillet

05 x 1
Plaque de verrouillage

06x1

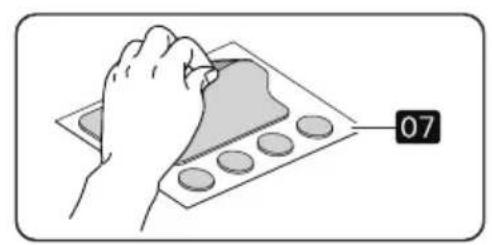

Coussin de fond et Coussin de support

07 x 1
Attachen pince en C

08 x 1
1/4" (6mm)

Clé Allen
C X1
Étape 1 Installer la base
Pour le montage de la pince en C, allez à l'Option A sur cette page.

OU
Pour le montage de l'eelit, passes à l'Option B à la page 22.

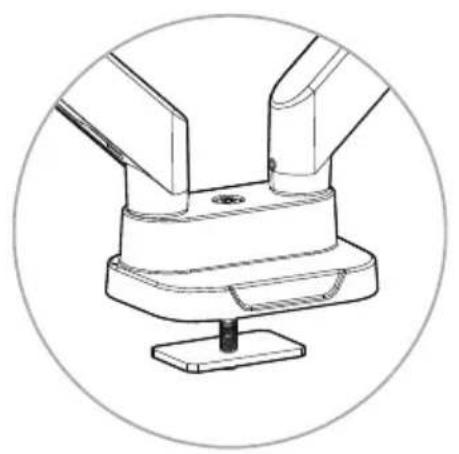

Option A: Pour le montage de la pince en C

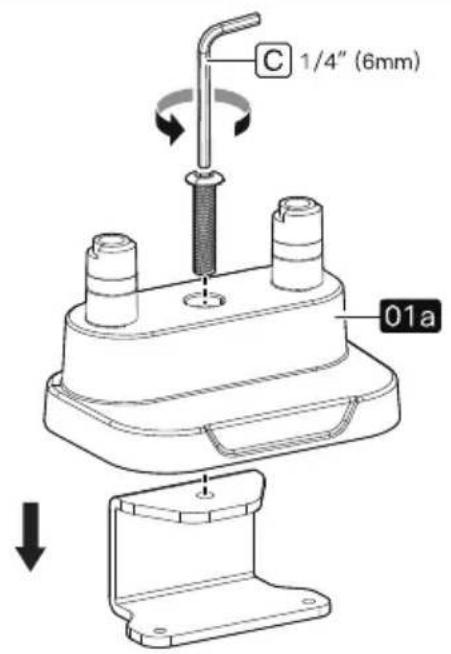

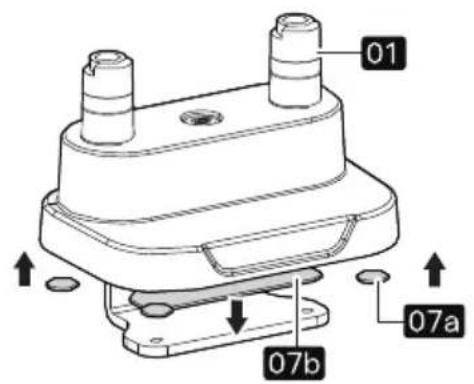

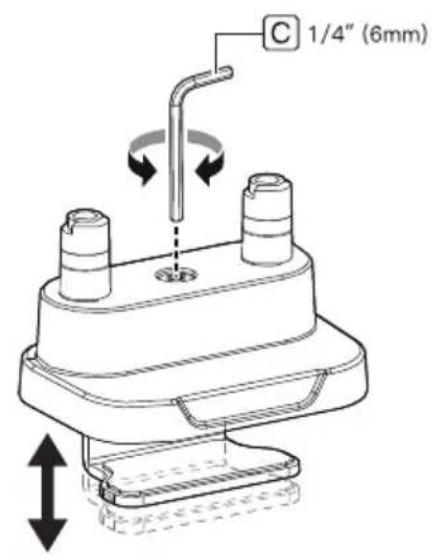

Mesurer l'épaisseur du bureau :

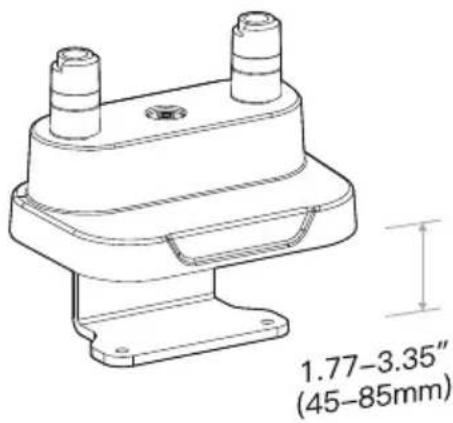

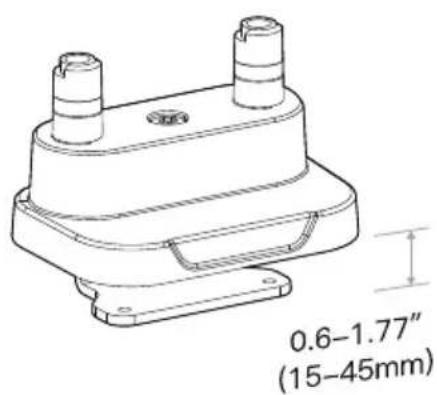

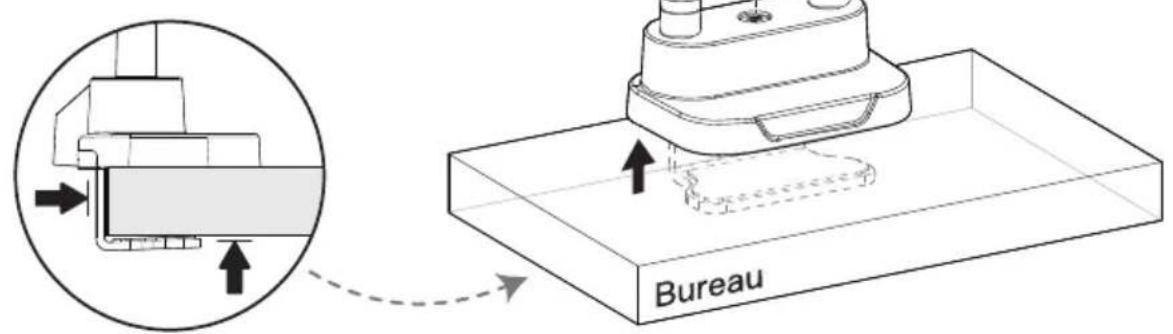

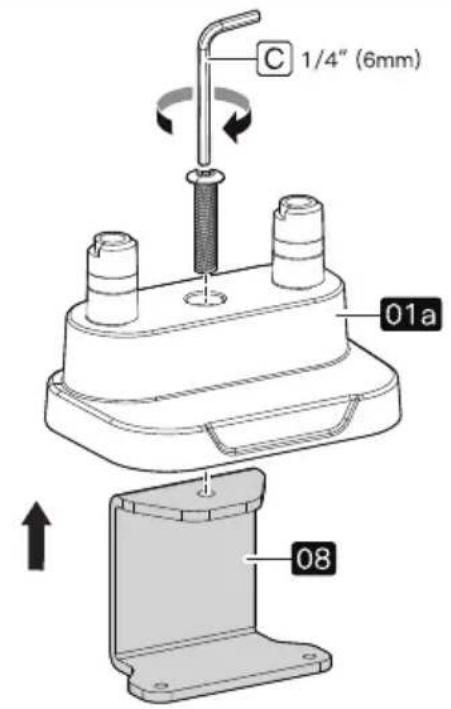

Si I'epaisseur du bureau est de 15 à 45mm, passez l'Etape ① et allez a I'Etape ② Si I'epaisseur du bureau est de 45 à 85mm, installez l'attache en pince en C plus grande [08] comme demontré ci-dessous.

OU


①
Enlever I'attache plus petite.


②



(3)
Remarque: Serrez complètement le boulon jusqu'à ce que l'attache en C soit en contact total avec le bureau.
Si vous bureau ne s'ajuste pas correctement, vous pouvez utiliser une planche ou un bloc en bois comme entretoise. Veuillez notes que la plaque ovale de la pince en C doit etre en contact complet avec le bureau et/ou l'entretoise en bois.

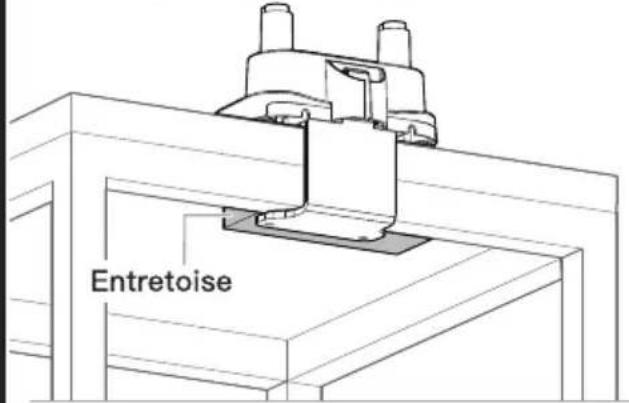

Exmaple 1
S'il y a une barre transversale sous le bureau, vous doivent utiliser une entretouise de la même hauteur que la barre transversale.

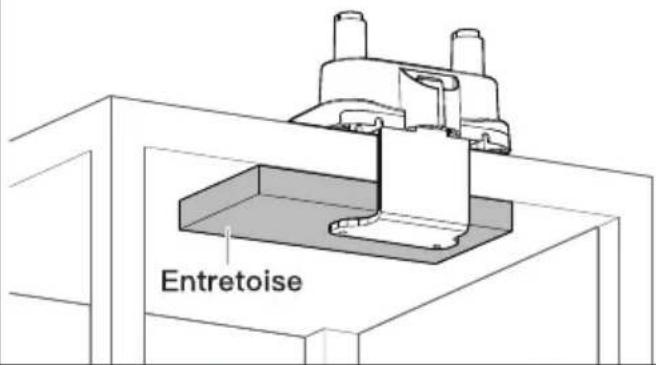

Exemple 2

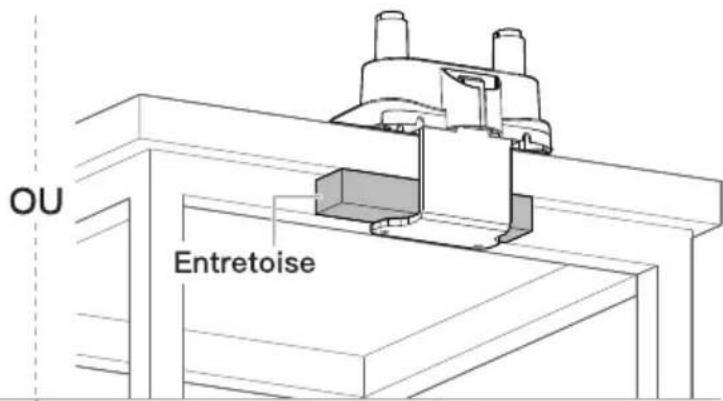

Une entreprise peut etre place sous le bureau pour replir les dimensions requises.

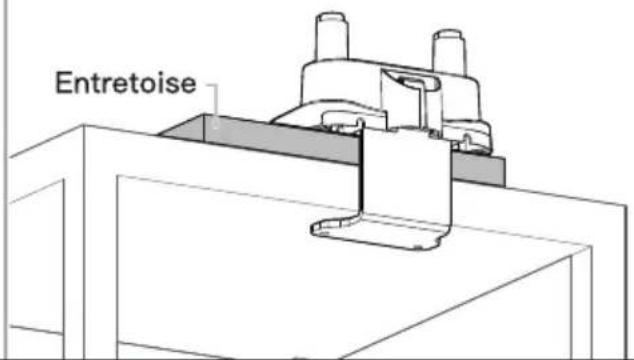

Exempl 3
Une entreose peut également être placée sur le dessus du bureau pour maximiser la hauteur d'installation.

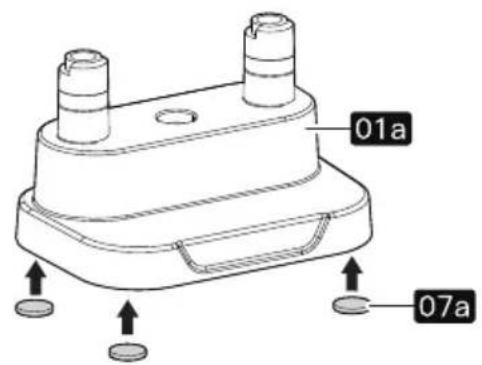

Option B: Pour le montage de l'eellet

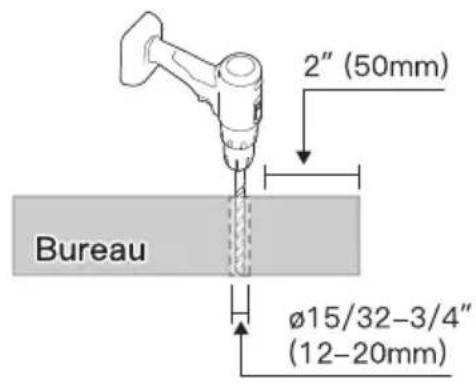

Remarque: S'il n'y a pas de trou de l'eelit sur le bureau, vous devrez en percer un. Marquez l'emplacement souhaite a au moins 2^ (50mm) du bord du bureau. Percez le trou à l'aide d'une perceuse de 15/32-3/4" (12-20mm).

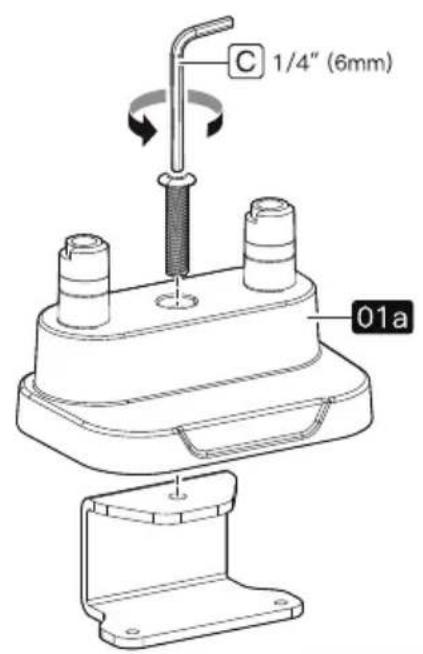

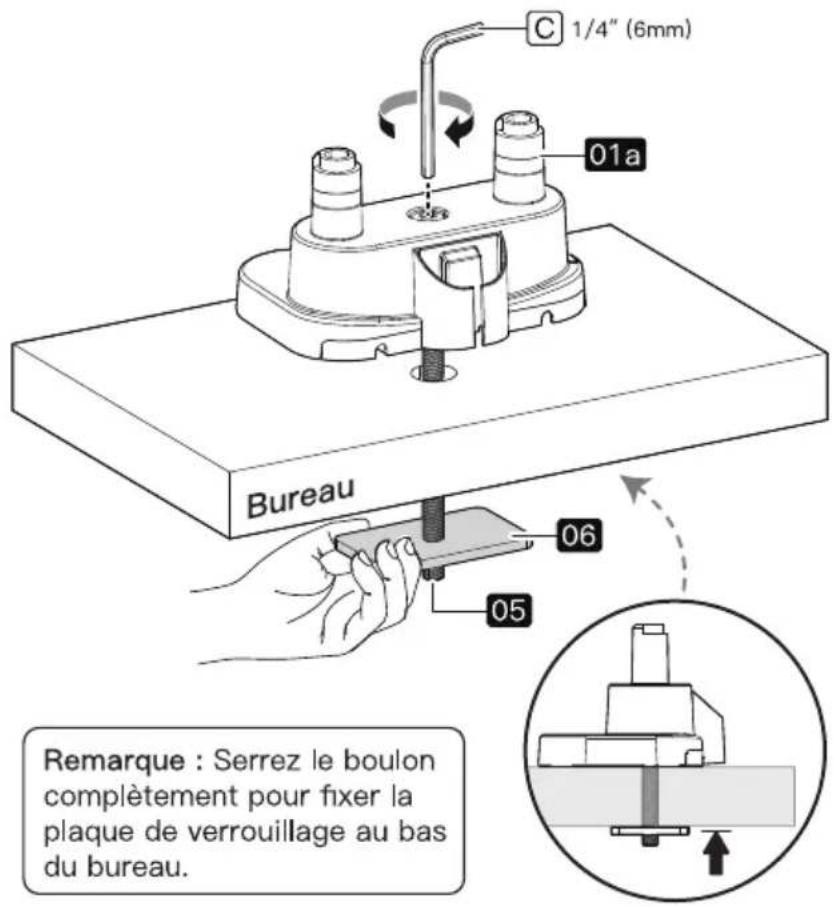

Insérer le boulon de l'oeillet [05] à travers la base [01a], puis faire glisser la plaque de verrouillage [06] sur l'extrémité du boulon. Maintenir la plaque de verrouillage et serrer le boulon par le haut.

Pièces et matériel fournis pour l'étépe 2


Bras supérieur


Bras inférieur


Plaque de moniteur


M6 x 30mm Boulon


Écrou

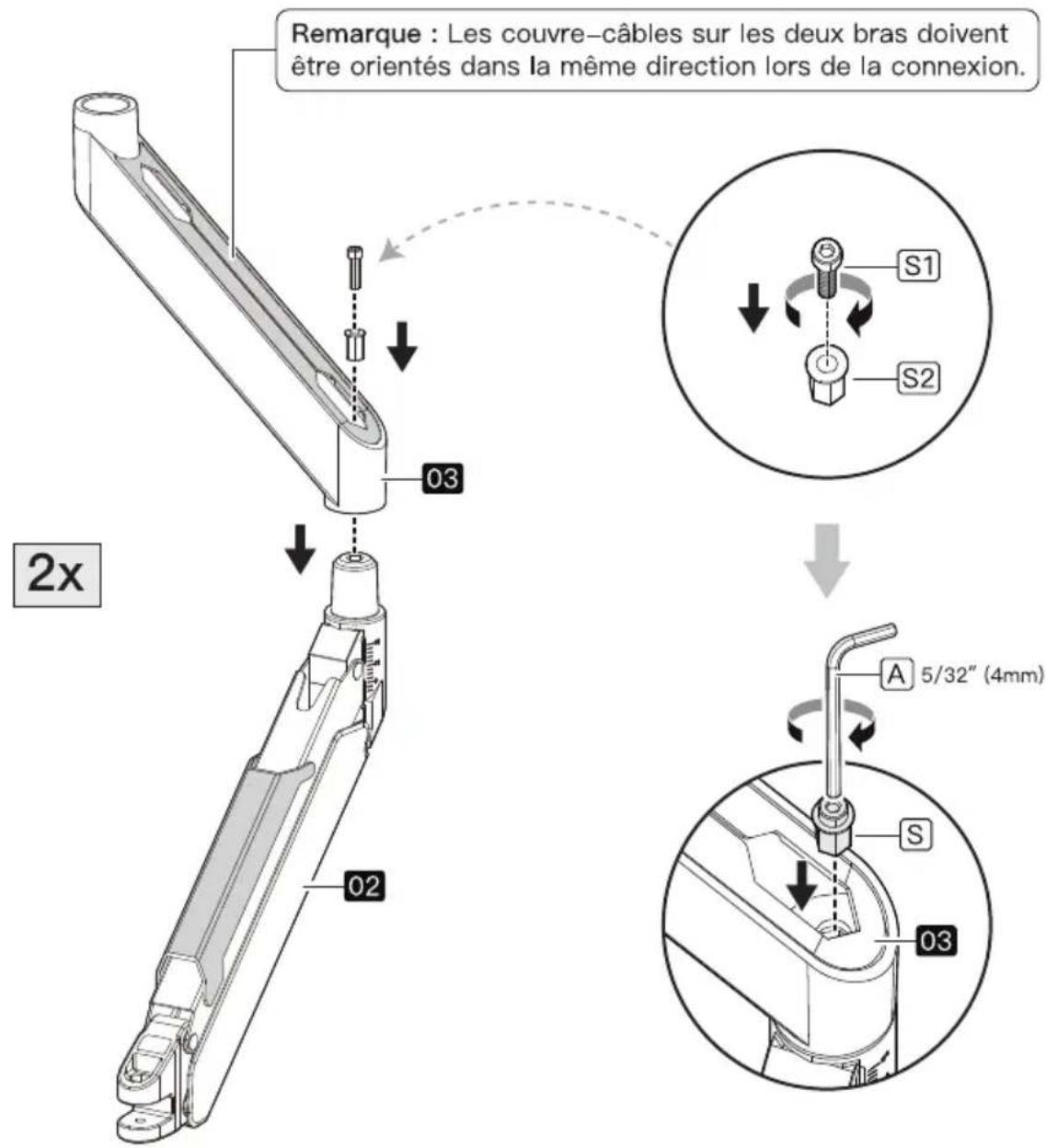

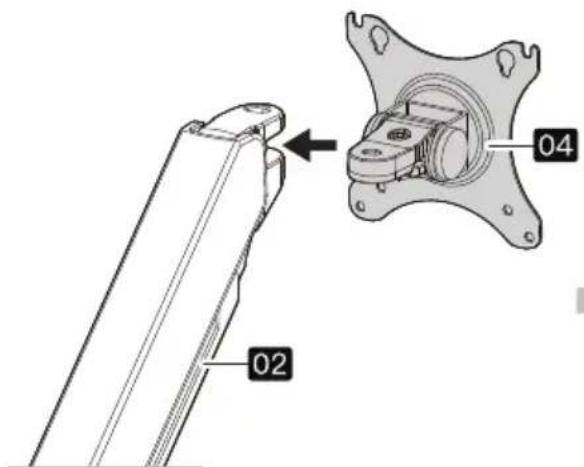

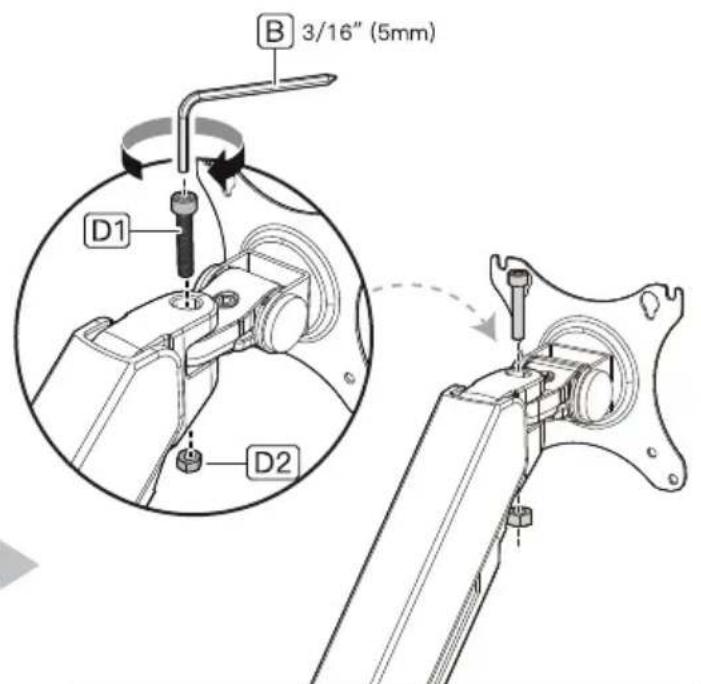

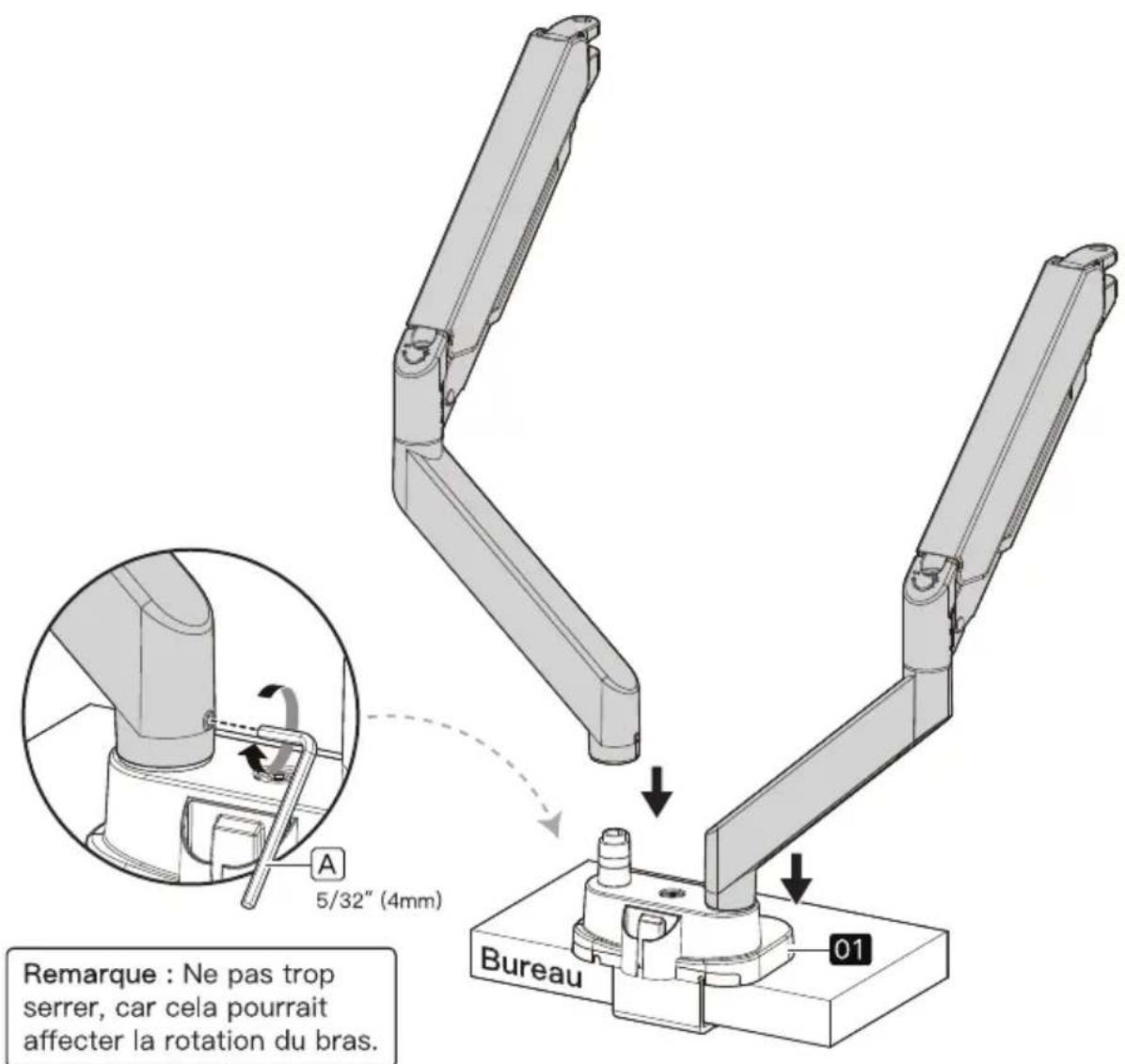

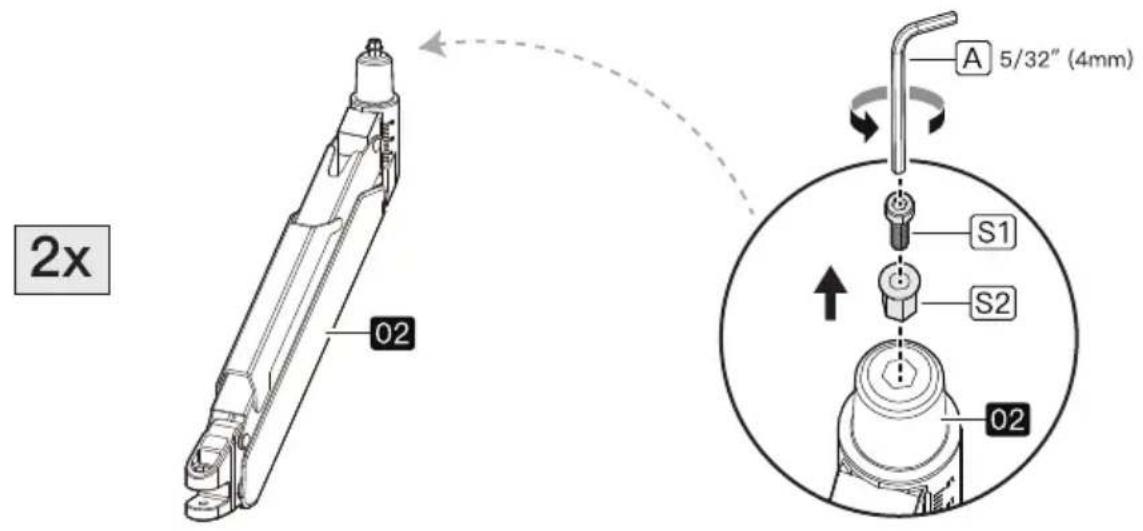

Étape 2 Fixez les bras inférieurs et supérieurs



2x

Remarque: Serrez complètement le boulon.
Pièces et matériel fournis pour l'étépe 3

M4×10mm
Boulon
M-A X8

M4×30mm
Boulon
M-B X8

Rondelle
M-C X8

Entretoise
M-D X8

3/16" (5mm)
Cle Allen
B X 1

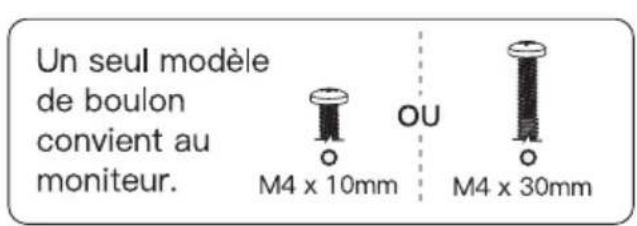

Étape 3 Accrochez les moniteurs sur le support

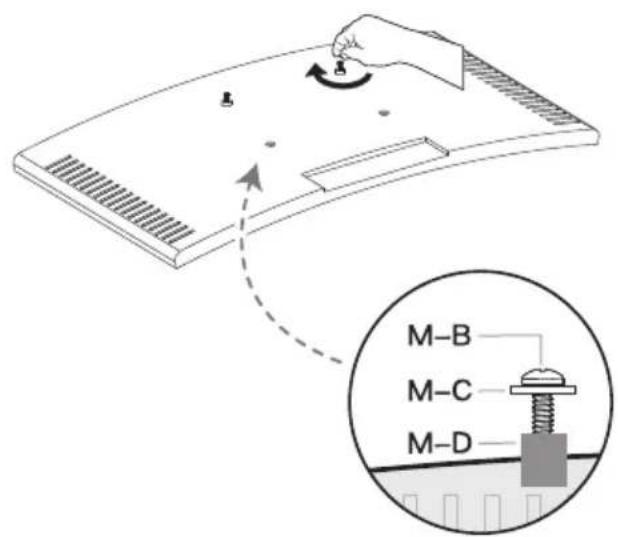

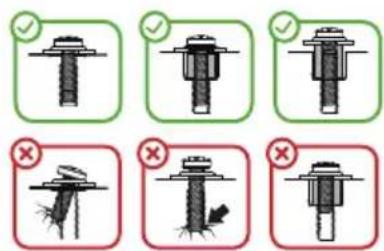

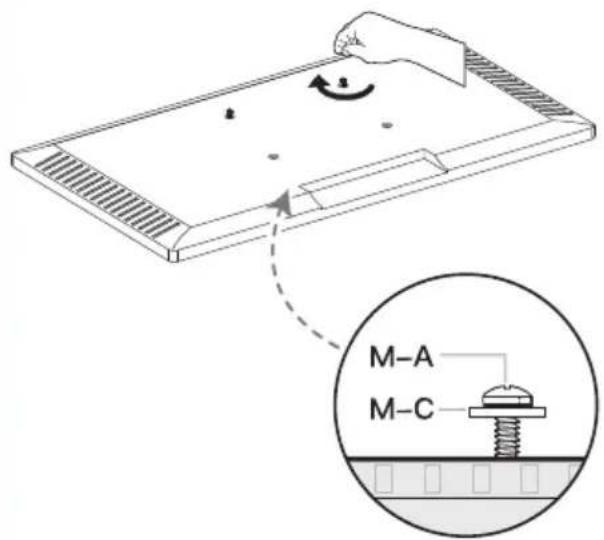

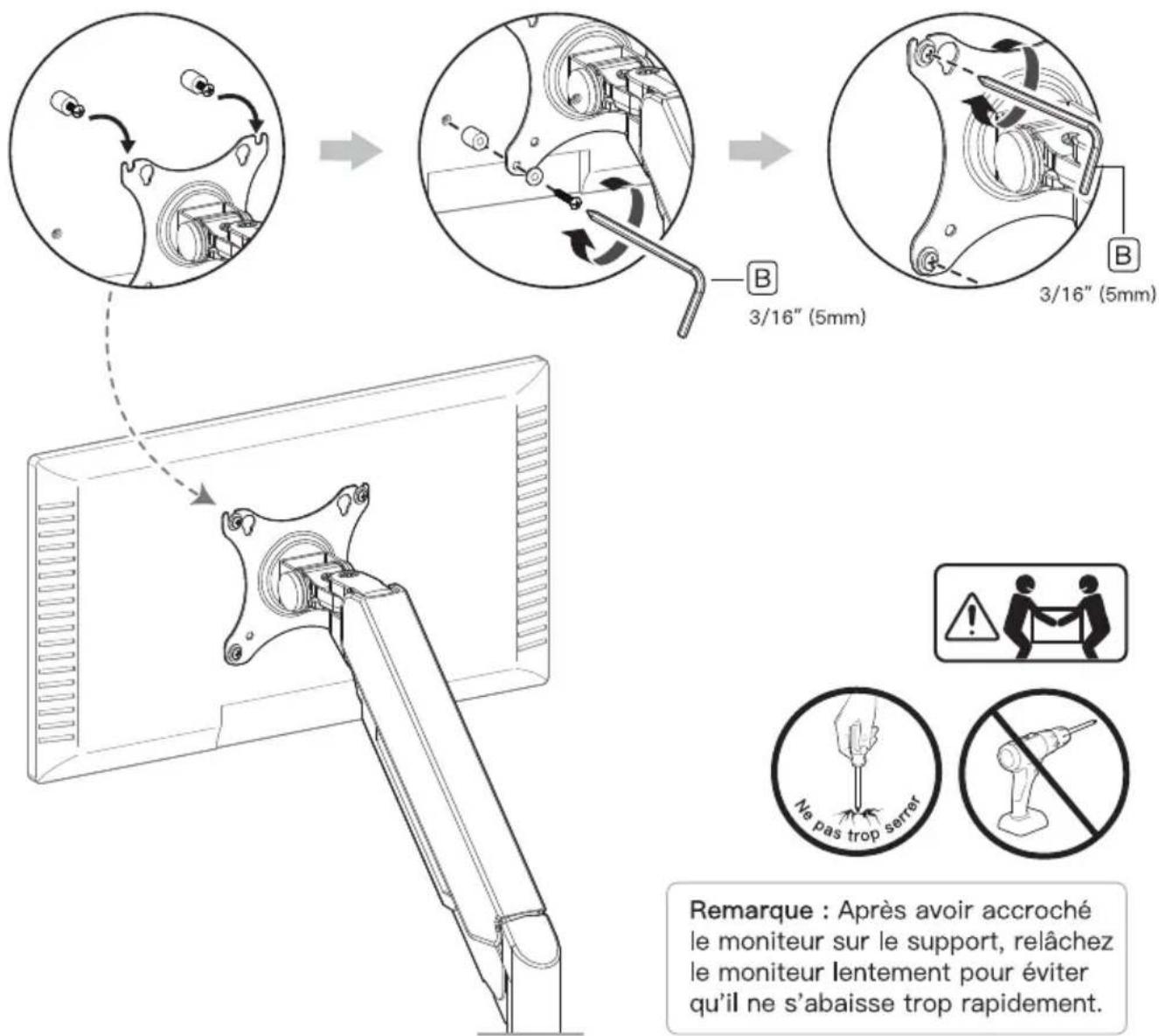

Vissez manuellement les boulons dans les inserts filetés à l'arrière de votre moniteur pour déterminer quel boulon utiliser. Un minimum de 4 à 5 tours dans le filtage est requis. Ne tournez pas au-delà du fond du trou.



Choisissez la configuration de boulon et d'entretoise adaptée à votre type de moniteur. Vissez les boulons supérieurs, mais ne serrez pas complètement pour le moment.

Pour les moniteurs à dossier plat
OU

Pour les moniteurs à dossier incurve

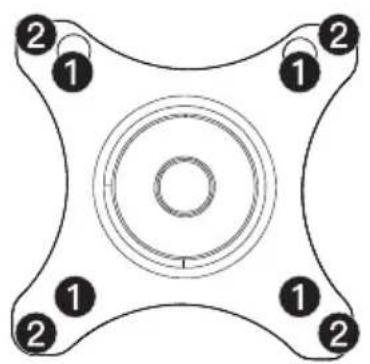

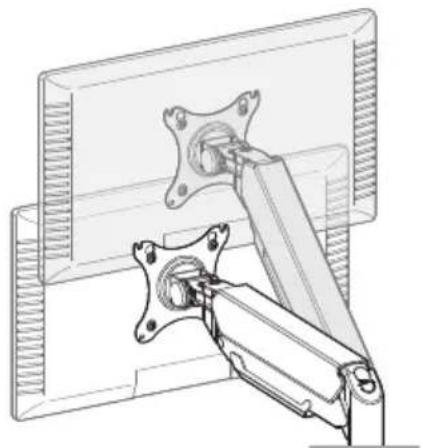

Avec les boulons supérieurs fixés, accrochez le monitour sur la plaque VESA en utilisant les fentes supérieures de 100mm ou les trous de 75mm. Vissez les boulons inférieurs, puis serrez fermement tous les boulons pour fixer le monitaur au bras de montage.
Pour le modele de trous VESA :
175× 75mm (3×3")
100× 100mm (3.9× 3.9^ )


Pièces et matériel fournis pour l'étépe 4

1/4" (6mm)
Clé Allen

Étape 4 Régler la hauteur du moniteur

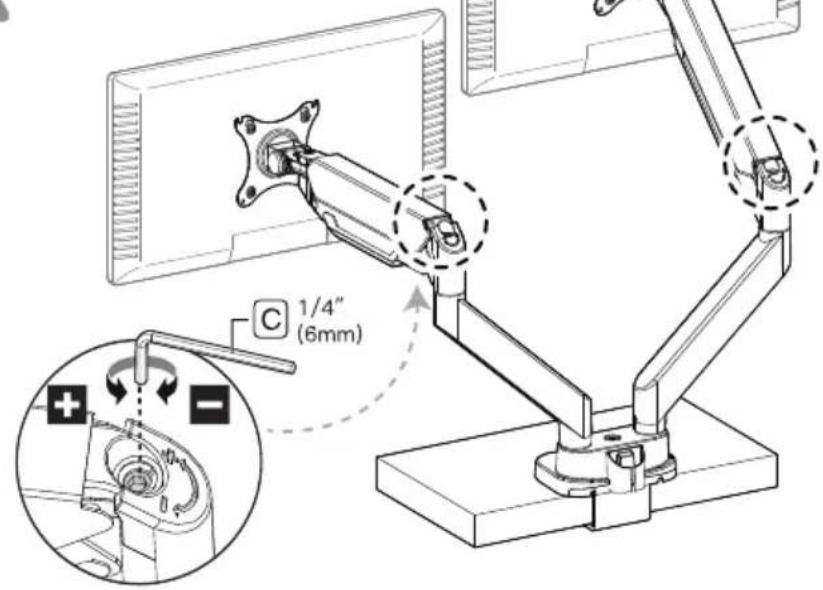

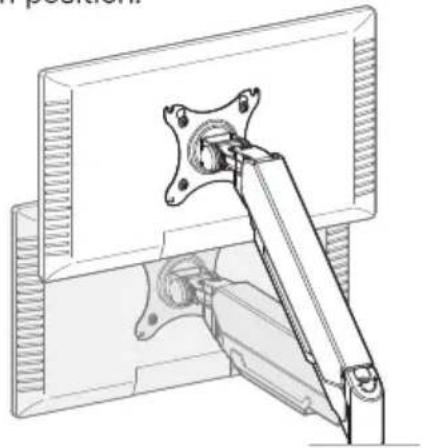

① Abaissez le bras supérieur en position horizontale pour acceder au boulon de tension du ressort à gaz. Reglez le boulon pour lever ou abaiser le bras supérieur afin que le moniteur reste dans la position correcte.
ATTENTION :
Pour éviter d'endommager le moniteur ou le support, maintenez toujours le bras en position horizontale lors des ajustements. Vous pourriez avoir besoin d'aide pour cette étape.


② Utilisez la clé Allen la plus grande pour ajuster la hauteur du bras supérieur jusqu'à ce que le moniteur reste en position.

Si le bras tombe

Si le bras supérieur tombe et que vous ne pouvez pas le soulever, tournez dans le sens inverse des aiguilles d'une montre (direction "+")--jusqu'acque que le moniteur puisse rester à la hauteur souhaitation par lui--meme.

Si le bras monte

Si le bras supérieur s'élove et que vous ne pouvez pas l'abaisser, tournez dans le sens des aiguilles d'une montre (direction “-”) jusqu'à ce que le moniteur puisse rester à la hauteur souhaitée par lui-même.
Pièces et matériel fournis pour l'étépe 5



Étape 5 Réglage

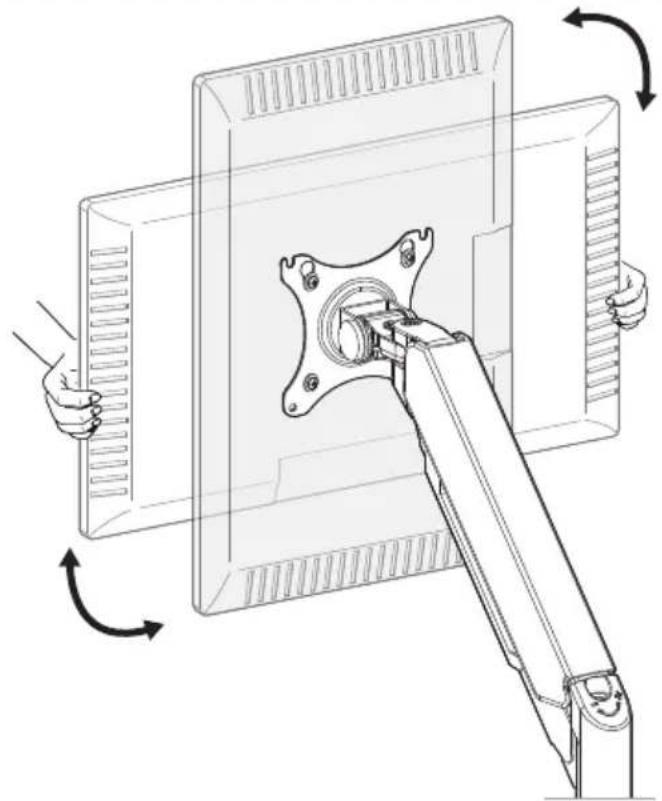

5-1 Rotation du moniteur

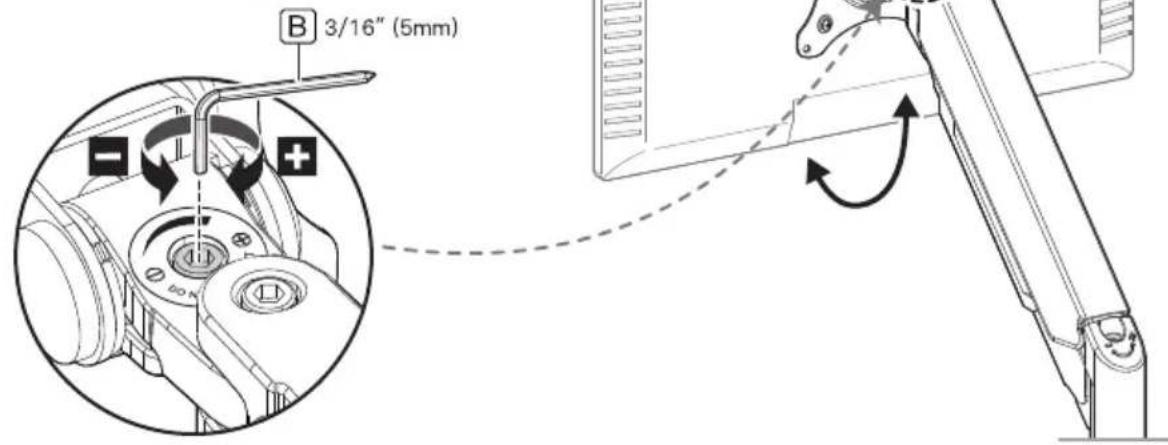

5-2 Réglage de l'inclinaison
Incliner le moniteur à l'angle souhaite. S'il est difficile à incliner, tourner légèrement le boulon d'inclinaison dans le sens inverse des aiguilles d'une montre pour le desserrer, puis incliner le moniteur. Tourner le boulon d'inclinaison dans le sens des aiguilles d'une montre pour maintenir le moniteur en position.

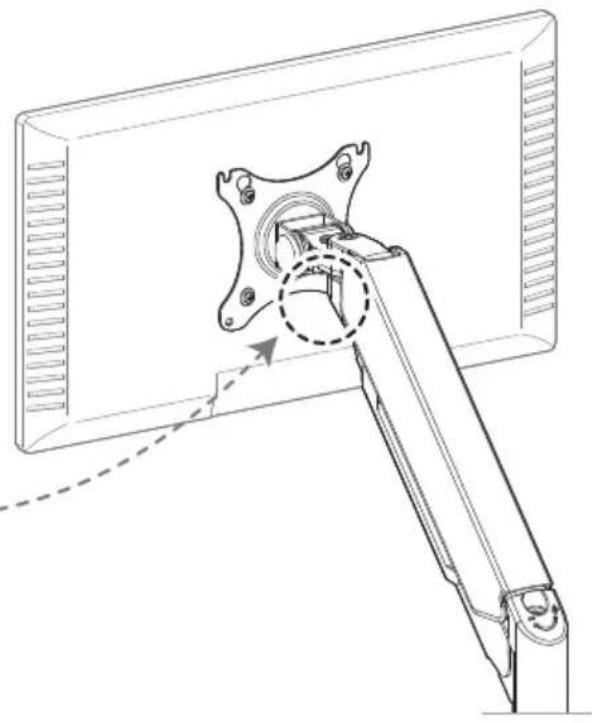

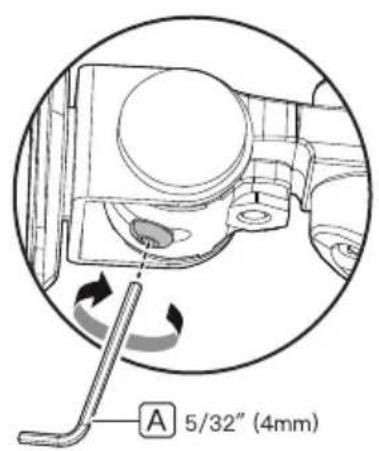

5-3 Réglage de la limite
Le boulon de limitation peut empêcher vous monitateur de s'affaisser excessivement.
Remarque: Si vous n'avez pas besoin de cette fonction de limitation, retirez le boulon.

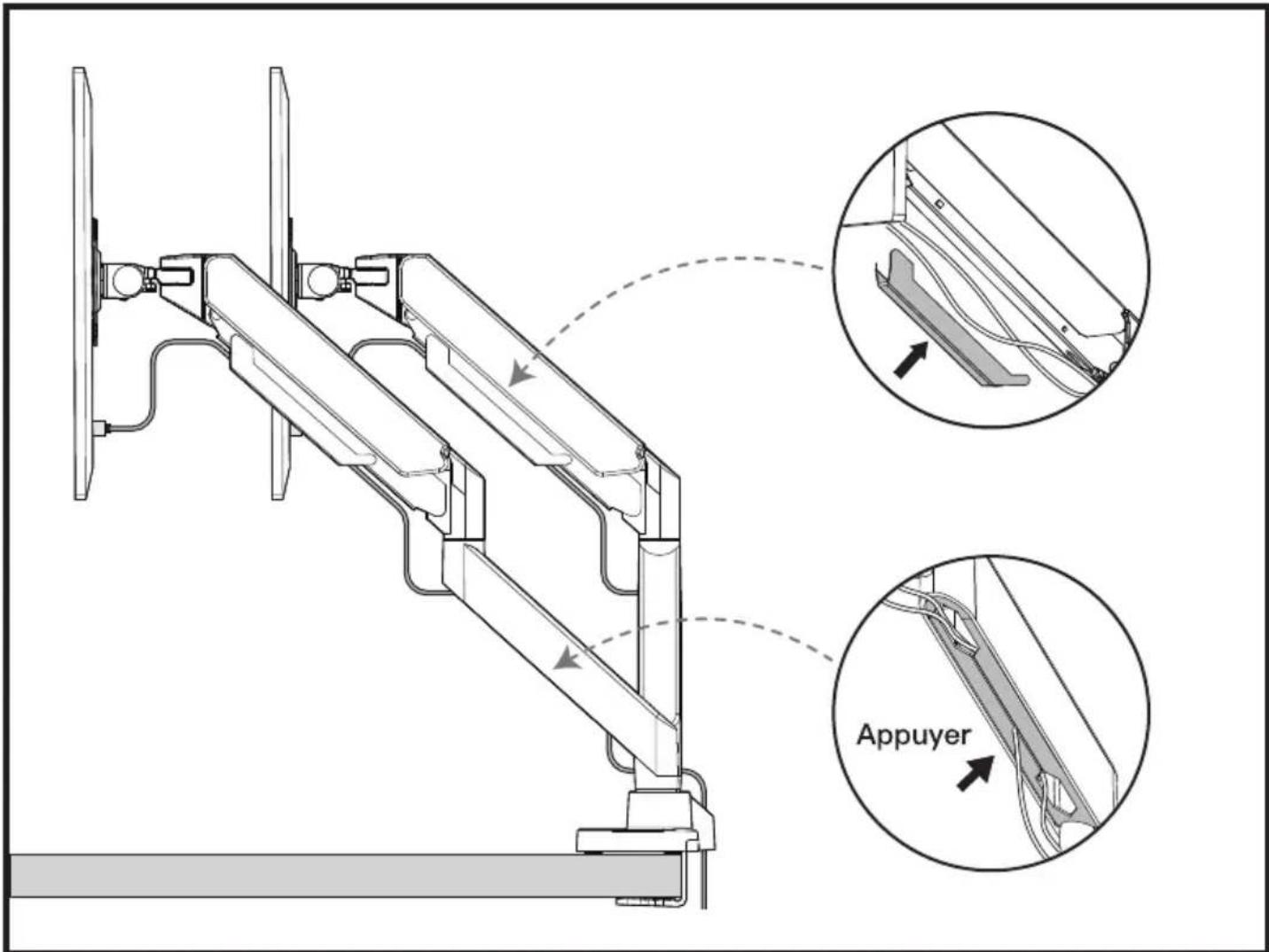

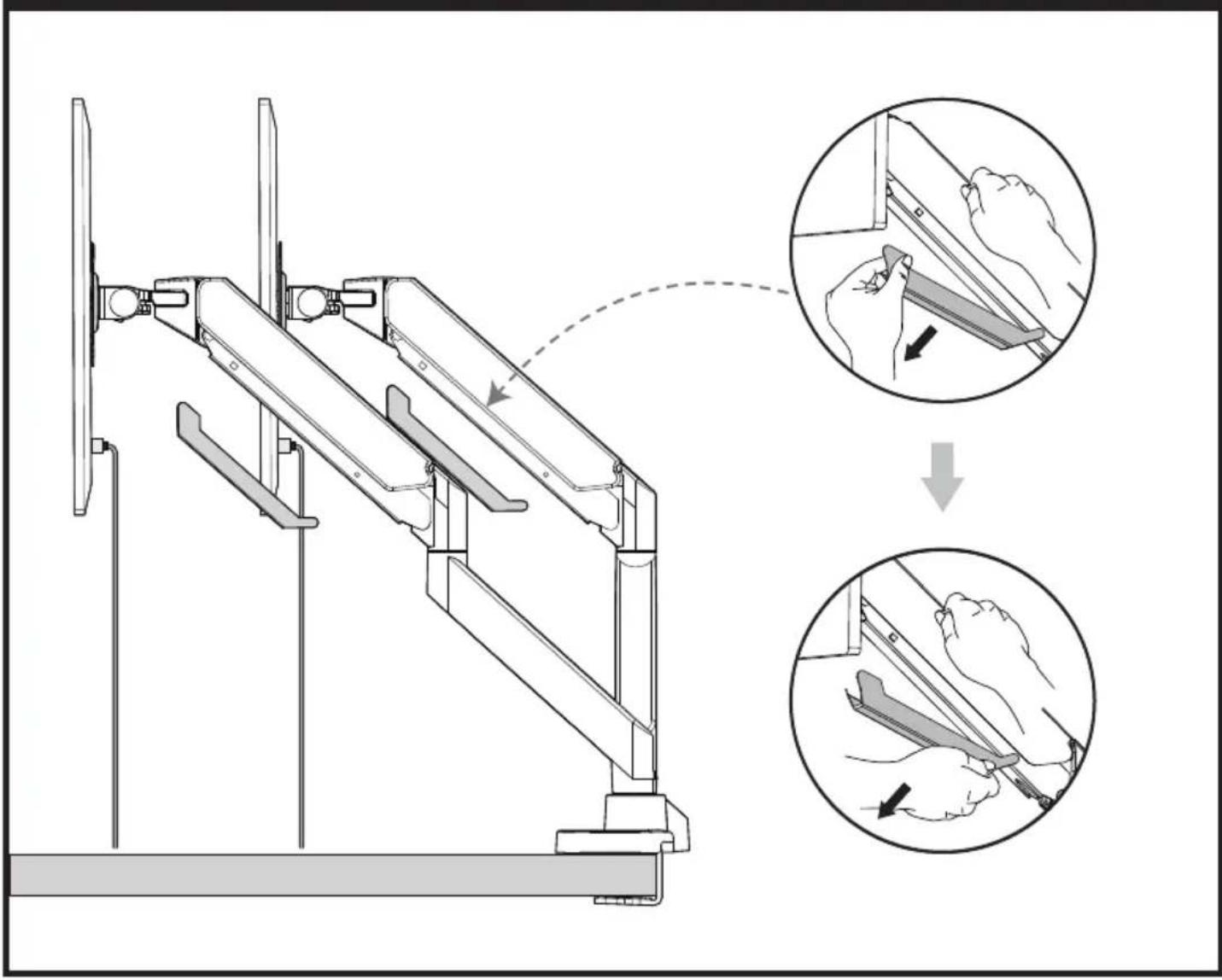

Étape 6 Cable Management


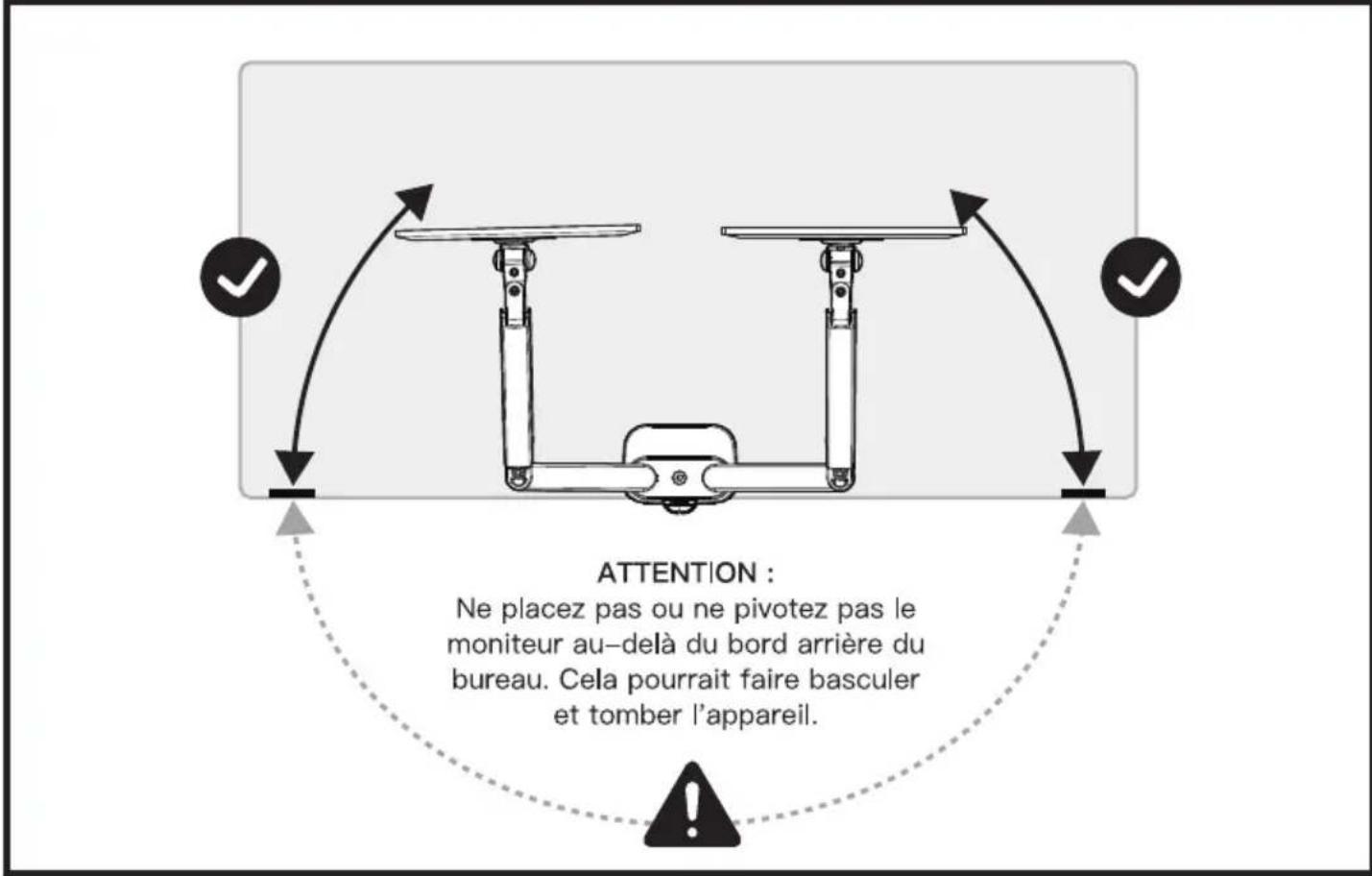

Étape 7 Restriction du pivotement
