Type de produit	Convertisseur de média fibre optique / cuivre
Marque	Intellinet
Modèle	508971
Connecteur cuivre	1 port RJ45 10/100/1000 Mbps
Connecteur fibre	1 logement SFP 1000Base-X
Distance cuivre max.	100 m (câble Cat5e ou supérieur)
Distance fibre max.	Jusqu'à 120 km (selon module SFP)
Boîtier	Métal, IP40, profil mince
Installation	Sur rail DIN ou sur bureau
Alimentation	Entrée CC redondante 12-56 V DC via bornier
Consommation	Environ 5 W
Dimensions (approx.)	100 x 75 x 25 mm
Poids (approx.)	300 g
Indicateurs LED	P1/P2 (alimentation), FX (fibre), 1000M (vitesse), L/A (liaison/activité)
Commutateur DIP	LFPT (Link Fault Pass Through) et 100M (limitation vitesse)
Compatibilité	IEEE 802.3ab, 802.3z
Humidité de fonctionnement	5% à 95% sans condensation (estimation)
Normes	CE, RoHS
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux
Installation	Placer sur une surface plane, éviter sources d'interférence, respecter distance de 25 mm pour ventilation
Sécurité	Ne pas ouvrir le boîtier, respecter les tensions d'alimentation spécifiées

FOIRE AUX QUESTIONS - 508971 Intellinet

Comment installer le convertisseur sur un rail DIN ?

Placez le ressort du clip de montage sur la lèvre supérieure du rail DIN, puis poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche.

Comment connecter l'alimentation électrique ?

Assurez-vous que l'alimentation est coupée. Desserrez les vis du bornier, insérez les fils dénudés dans les bornes V1+ (positif), V1- (négatif) et GND (terre). Serrez les vis. Répétez pour V2 si alimentation redondante.

Quel type de module SFP utiliser ?

Utilisez un module SFP 1000Base-X compatible. Les distances dépendent du module (multimode ou monomode).

Que signifie le voyant FX ?

Vert fixe : liaison fibre établie. Éteint : pas de connexion. Clignotant : transmission de données.

Comment configurer le commutateur DIP ?

LFPT ON active le Link Fault Pass Through ; 100M ON limite le port cuivre à 100 Mbps.

Quelle est la distance maximale avec un câble RJ45 ?

100 mètres avec un câble Cat5e ou supérieur.

Puis-je utiliser deux alimentations simultanément ?

Oui, le convertisseur accepte deux entrées CC redondantes (12-56 V) pour une fiabilité accrue.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Utilisez un chiffon sec non pelucheux. N'utilisez pas de produits chimiques.

Que faire si les voyants ne s'allument pas ?

Vérifiez les connexions d'alimentation, les câbles, et assurez-vous que le module SFP est correctement inséré.

Ce convertisseur est-il adapté pour une utilisation en extérieur ?

Son boîtier IP40 le protège contre les poussières, mais il n'est pas étanche. Utilisez-le en intérieur ou dans un boîtier adapté.

MODE D'EMPLOI 508971 Intellinet

Les convertisseurs de support connectent deux réseaux Ethernet sur de plus grandes distances via des cables de fibre optique.

Traits

• Un port 10/100/1000 RJ45 pouvant supporter une distance maximale de 100 m
• Un port SFP pour modules émetteurs-recepteurs optiques 1000Base-X et distances de 120 km maximum
• Boitier métallique IP40 à profil mince pour résister à des conditions industrielles extrêmes
• Option pour l'installation sur rail DIN
• Deux entrées CC redondantes (12 - 56 V) avec bloc terminal

Vous trouvez les specifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508971 ou scannez le code QR figurant sur la couverture.

Placement

Installation en bureau

Avant d'utiliser l'appareil, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets);
  ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• loin des apparêls électriques qui peuvent être source d'interférence (des radios etc.);
• pas plus loin que 100m de l'appareil réseau auquel vous voudriez connecter.

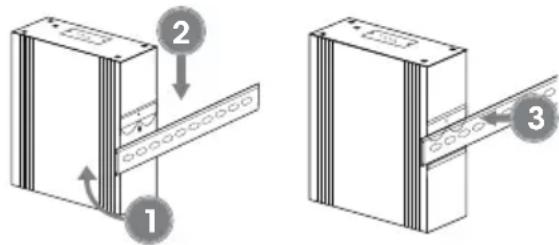

Installation du DIN-Rail

1 Angle du ressort du clip de montage sur la levre supérieure du rail DIN.
2 Poussez l'appareil vers le bas jusqu'à ce que le clip s'enclenche sur le rail.
3 Assurez-vous que l'installation est stable.

Connexions

Ce produit nécessite SFP module d'interface avec des connexions par fibre optique.

1 Insérez l'interface dans le convertisseur de media et insérez le cable fibre optique dans l'interface.
2 Installéz l'autre extrémité du cable fibre optique dans un port approprié sur votre réseau fibre optique.

La longueur maximale et les caractéristiques du cable fibre optique dépendent du modele.

RJ45

Connectez le port UTP du convertisseur de media à un périphérique RJ45 alimenté; ex. uneamera reseau. un câblage Cat5e ou supérieur est recommendé.

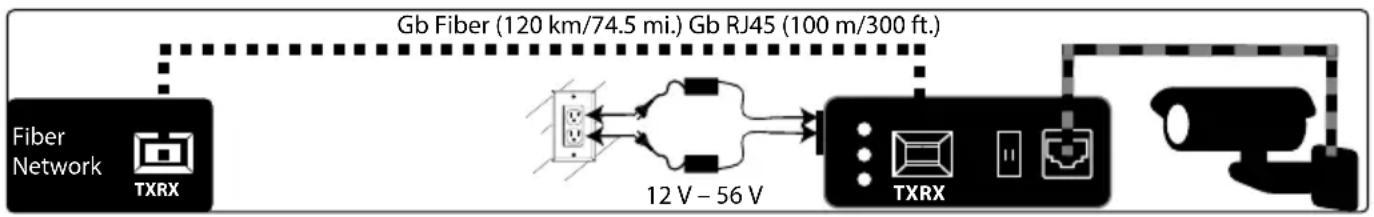

Example

Alimentation

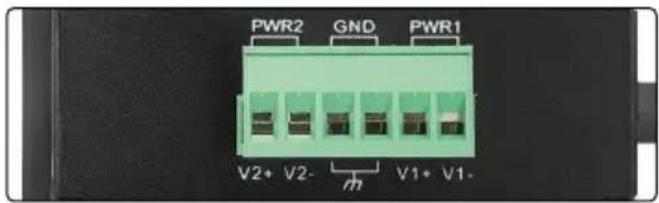

Installation via bloc terminal

REMARQUE : Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées. Insérez les fils d'alimentation nus dans les bornes appropriées (le fil positif dans la borne positive [V1 + ] , le fil négatif dans la borne négative [V1 - ] , le fil de terre dans la borne de terre [GND]).
2 Serrez les vis appropriées pour fixer les fils. Répétez ces étapes pour une deuxième alimentation si nécessaire (V2+, V2-, GND).
3 Installez le bloc dans le périphérique.

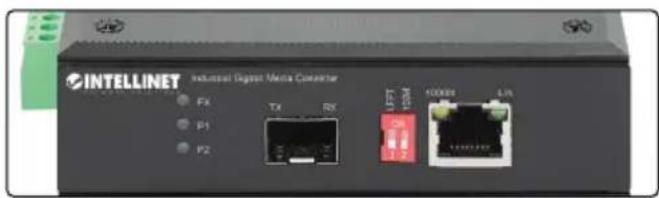

Panneau frontal

DEL

DEL Couleur Statut Description
P1/P2 Verte	Allumé Le canal d'alimentation est alimenté.
	Éteint Le canal d'alimentation n'est pas alimenté.
FX Verte	Allumé Le port fibre est connecté.
	Éteint Le port fibre n'est pas connecté.
	Clignotant En train d'émettre ou de receivevoir des données.
1000M Jaune	Allumé Vitesse 1000 Mbps
	Éteint Vitesse 10/100 Mbps
L/A Verte	Allumé Con hexion est établie.
	Éteint Connxion n'est pas établie.
	Clignotant En train d'émettre ou de receivevoir des données.

Commutateur DIP — LFPT/100M

Commutateur	Position	Description
LFPT	Allumé (ON)	Link Fault Pass Through activé: les périphériques sur une liaison doit confirmer qu'ils sont en ligne avant que les données puissant être transmises ; si l'un des périphériques ne répond pas, les données ne peuvent pas'être envoyées.
	Éteint	Link Fault Pass Through désactivé
100M	Allumé (ON)	Gestion de l'interface cuivre - Restreint le taux de transfert de données à 100 Mbps
	Éteint	Pas de restriction du taux de transfert de données
