508971 - Convertitore audio/video Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Convertitore di supporto fibra ottica/rame
Marca	Intellinet
Modello	508971
Connettore rame	1 porta RJ45 10/100/1000 Mbps
Connettore fibra	1 alloggiamento SFP 1000Base-X
Distanza rame max.	100 m (cavo Cat5e o superiore)
Distanza fibra max.	Fino a 120 km (a seconda del modulo SFP)
Custodia	Metallo, IP40, profilo sottile
Installazione	Su guida DIN o su scrivania
Alimentazione	Ingresso CC ridondante 12-56 V CC tramite morsettiera
Consumo	Circa 5 W
Dimensioni (circa)	100 x 75 x 25 mm
Peso (circa)	300 g
Indicatori LED	P1/P2 (alimentazione), FX (fibra), 1000M (velocità), L/A (collegamento/attività)
Interruttore DIP	LFPT (Link Fault Pass Through) e 100M (limitazione velocità)
Compatibilità	IEEE 802.3ab, 802.3z
Umidità operativa	5% a 95% senza condensa (stima)
Norme	CE, RoHS
Manutenzione	Scollegare prima della pulizia; utilizzare un panno asciutto non lanuginoso
Installazione	Posizionare su una superficie piana, evitare fonti di interferenza, rispettare una distanza di 25 mm per la ventilazione
Sicurezza	Non aprire la custodia, rispettare le tensioni di alimentazione specificate

Domande frequenti - 508971 Intellinet

Come installare il convertitore su una guida DIN?

Posizionare la molla della clip di montaggio sul labbro superiore della guida DIN, quindi spingere il dispositivo verso il basso fino a quando la clip non scatta.

Come collegare l'alimentazione elettrica?

Assicurarsi che l'alimentazione sia spenta. Allentare le viti della morsettiera, inserire i fili spelati nei morsetti V1+ (positivo), V1- (negativo) e GND (terra). Serrare le viti. Ripetere per V2 se l'alimentazione è ridondante.

Quale tipo di modulo SFP utilizzare?

Utilizzare un modulo SFP 1000Base-X compatibile. Le distanze dipendono dal modulo (multimodale o monomodale).

Cosa significa il LED FX?

Verde fisso: collegamento fibra stabilito. Spento: nessuna connessione. Lampeggiante: trasmissione dati.

Come configurare l'interruttore DIP?

LFPT ON attiva il Link Fault Pass Through; 100M ON limita la porta rame a 100 Mbps.

Qual è la distanza massima con un cavo RJ45?

100 metri con un cavo Cat5e o superiore.

Posso utilizzare due alimentazioni contemporaneamente?

Sì, il convertitore accetta due ingressi CC ridondanti (12-56 V) per una maggiore affidabilità.

Come pulire l'apparecchio?

Scollegare l'alimentazione. Utilizzare un panno asciutto non lanuginoso. Non utilizzare prodotti chimici.

Cosa fare se i LED non si accendono?

Verificare le connessioni di alimentazione, i cavi e assicurarsi che il modulo SFP sia inserito correttamente.

Questo convertitore è adatto per l'uso all'aperto?

La sua custodia IP40 lo protegge dalla polvere, ma non è impermeabile. Utilizzarlo all'interno o in una custodia adatta.

MANUALE UTENTE 508971 Intellinet

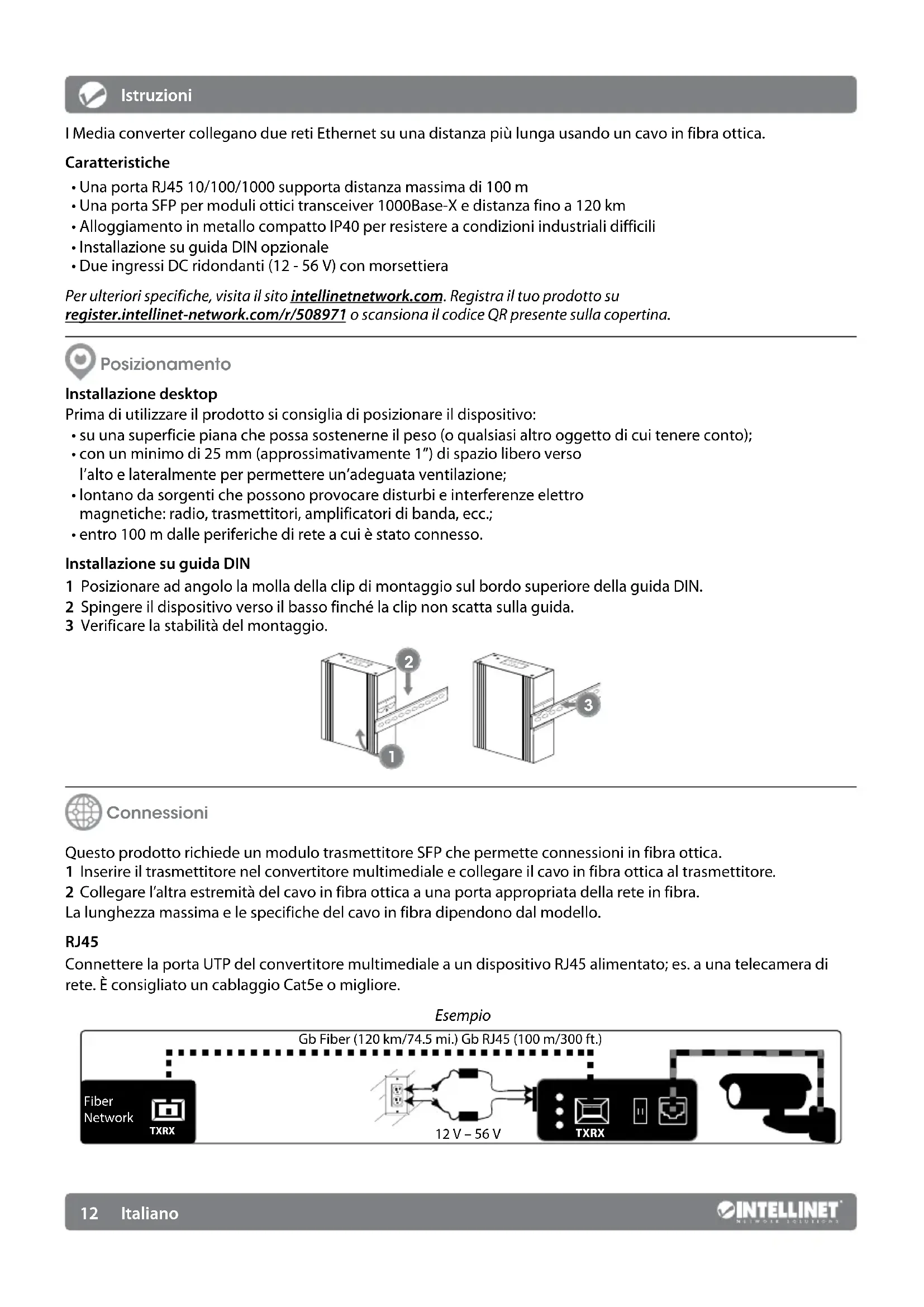

I Media converter collegano due reti Ethernet su una distanza più lunga usingo un cavo in fibra ottica.

Caratteristiche

• Una porta RJ45 10/100/1000 supporta distanza massima di 100m
• Una porta SFP per moduli ottici transceiver 1000Base-X e distanceamento a 120 km
• Alloggamento in metallo compatto IP40 per resistere a condizioni industriali difficili
• Installazione su guida DIN opzionale
• Due ingressi DC ridondanti (12 - 56 V) con morsettiera

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su

register.intellinet-network.com/r/508971 o scansiona il codice QR presente sulla copertina.

Posizionamento

Installazione desktop

Prima di utilizzato il prodotto si consiglia di positioningare il dispositivo:

• su una superficie piana che possa sostenerne il peso (o qualsiasi altro oggettodi cui tenereconto);
• con un minimo di 25 mm (approssimativamente 1'' ) di spazio libero versus

l'alto e lateralmente per permettere un'adeguata ventilazione;

• lontano da sorgenti che possono provocare disturbi e interferenze elettro
  magnetiche: radio, trasmettitori, amplificatori di banda, ecc.;
• entro 100 m/DD alle periferiche di rete a cui è stato connesso.

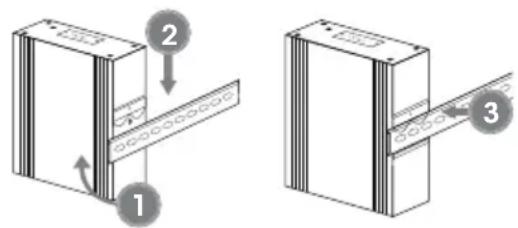

Installazione su guida DIN

1 Posizione are angolo la molla della clip di montaggio sul bordo superiore della guida DIN.
2 Spingere il dispositivo verso il basso finché la clip non scatta sulla guida.
3 Verificare la stabilità del montaggio.

Connessioni

Questo prodotto richiede un modulo trasmettitore SFP che permette connessioni in fibra ottica.

1 Inserire il trasmettitore nel convertitore multimedia e collegare il cavo in fibra ottica al trasmettitore.
2 Collegare l'altra estremità del cavo in fibra ottica a una porta appropriata della rete in fibra.

La lunghezza massima e le specifiche del cavo in fibra dipendono dal modello.

RJ45

Connettere la porta UTP del convertitore multimedia a un dispositivo RJ45 alimentato; es. a una telecamera direte. É consigliato un cablaggio Cat5e o migliorie.

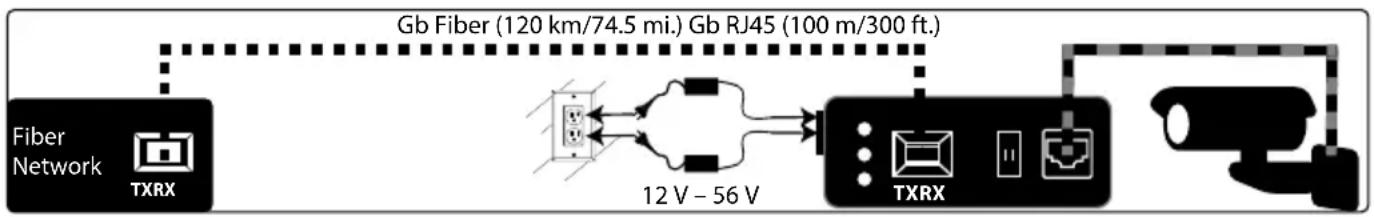

Esemblio

Potenza

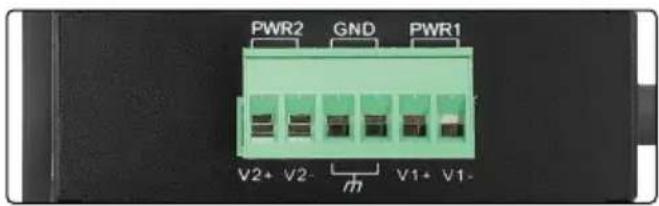

Installazione morsettiera

Nota: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate. Inserire i cavi nudi di alimentazione nei terminali corrispondenti (cavo positivo nel terminale positivo [V1 + ] , cavo negativo nel terminale negativo [V1-], cavo di terra nel terminale di terra [GND]).
2 Serrare le viti appropriate per fissare i cavi. Ripetere le stesse fasi per un secondo alimentatore, se necessario (V2+, V2-, GND).
3 Installare il blocco nel dispositivo.

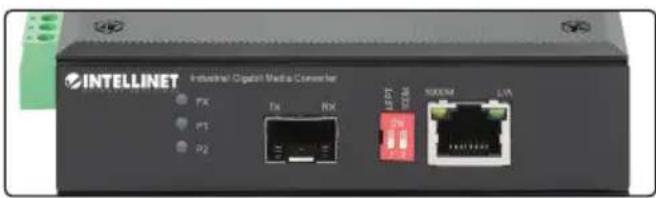

Pannello frontale

LED

LED Colore Stato Descrizione
P1/P2 Verde	Acceso Canale di alimentazione alimentato.
	Spento Canale di alimentazione non alimentato.
FX Verde	Acceso Porta in fibra ottica collegata.
	Spento Porta in fibra ottica scollegata.
	Lampeggiante Velocità di 100 Mbps
1000M Giallo	Acceso Velocità di 10 Mbps
	Spento Non vene fornita alimentazione ad un PD connesso.
L/A Verce	Acceso Porta di connessione valida.
	Spento Nessu na connessione stabilita.
	Lampeggiante Invizio o ricezione dati.

Interruttore DIP — LFPT/100M

Interruttore	Posizione	Descrizione
LFPT	Acceso(ON)	Link Fault Pass Through attivato: l dispositivi su un collegamento devono riconoscere di essere online prima che i dati possano essere trasmessi; quando uno dei dispositivi non risponde, i dati non sono essere inviati.
	Spento	Link Fault Pass Through disattivato
100M	Acceso(ON)	Gestione dell'interfaccia in rame - Limita la velocità di trasferimento dei dati a 100 Mbps
	Spento	Nessuna limitazione alla velocità di trasferimento dati
