Ovation E-910FC IP MdR Rev. 11 À Propos de ce Manuel Le Manuel de Référence du Ovation E-910FC IP (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations. Clause de Non-Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www. chauvetlighting.eu/warranty-registration/. Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité

• Ce luminaire est uniquement réservé à un usage professionnel.

• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.

• Ne regardez PAS la source lumineuse lorsque l’appareil fonctionne.

• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l’appareil lorsque celui-ci fonctionne.

• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

• ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement. Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).

• Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.

• Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.

• Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 4,9 m.

• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.

• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.

• La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.FR

Conformité FCC Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement

indésirable. Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées. Ce Qui est Inclus Alimentation CA Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter entre eux jusqu’à 5 Ovation E-910FC IP à 100 V, 6 unités à 120 V, 11 unités à 208 V, ou 12 unités à 230 V ou 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation. Prise CA Raccordement DMX Le Ovation E-910FC IP fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com

Connexion DMX Le Ovation E-910FC IP utilise une connexion de données DMX standard pour ses personnalités DMX: 1Ch, 4Ch, 6Ch, 8Ch, 11Ch, 13Ch, 14Ch, 17Ch et HSV. Consultez le Manuel d’Utilisation pour connecter et configurer le système DMX. Connexion Maître/ Esclave Le Ovation E-910FC IP utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d’Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave. RDM (Gestion des périphériques à distance) Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation E-910FC IP supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

• Manuel de Référence Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis Conducteur CA Noir Marron Jaune/Cuivré Neutre CA Blanc Bleu Argenté Terre CA Vert/Jaune Vert/Jaune Vert

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis. Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles IP65 inclus.

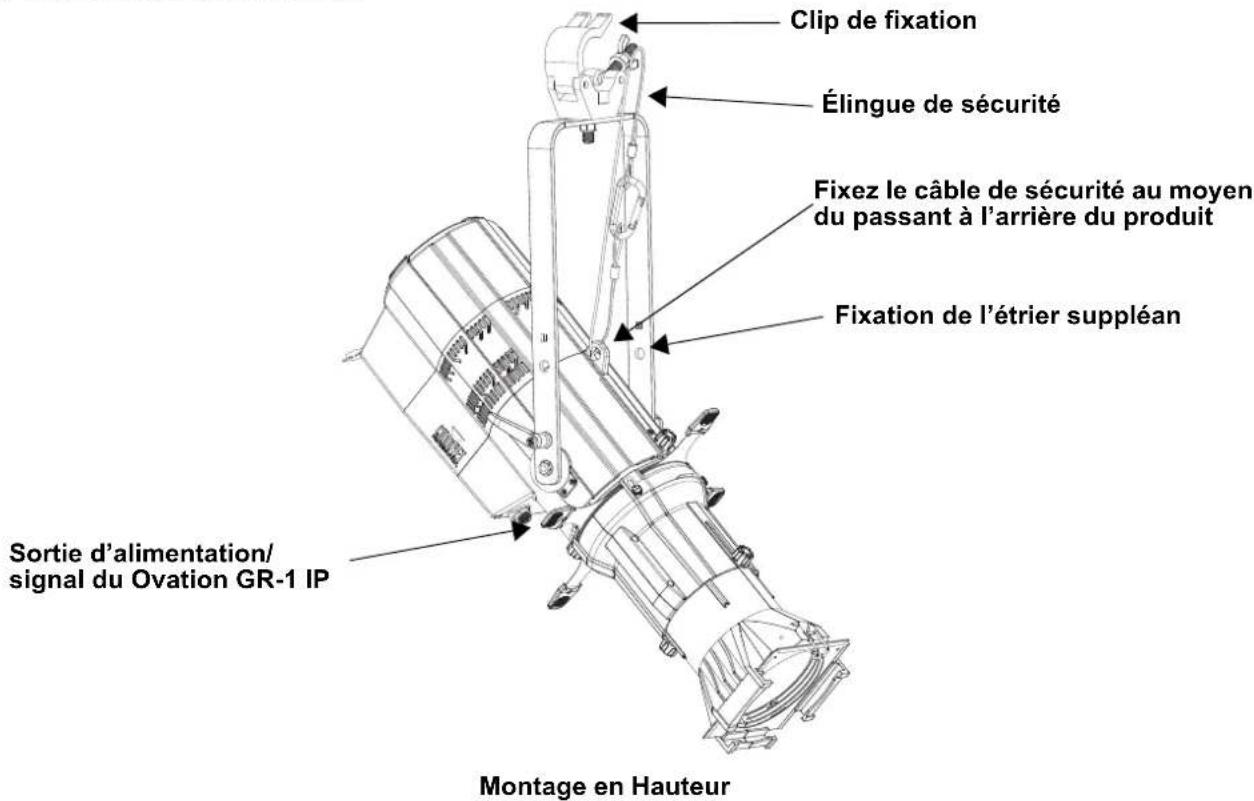

Ovation E-910FC IP MdR Rev. 11 Installation Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss- clamps/. Schéma de Montage de l'Appareil Tubes de Lentilles Les tubes de lentilles suivantes sont disponibles à l'achat:

• 19°, 26°, 36°, et 50° Gélatine (accessoires 6,25 pouces/159 mm)

• 14°, 15°–30° et 25°–50° Zoom Gélatine (accessoires 7, 5 pouces/191 mm) Code d’accès Une fois affiché, saisissez le code d’accès suivant comme suit: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Ce code ne peut pas être modifié et doit être saisi sur demande. Filtre Soft Focus L’Ovation E-910FC IP est livré avec un filtre soft focus. Pour garder le filtre soft focus en bon état :

• Veillez à ne pas laisser d'empreintes de doigt sur le filtre, car cela pourrait causer une chauffe non uniforme pouvant entrainer une déformation.

• Lorsque vous placez le filtre dans le support, respectez le sens d'orientation imprimé sur le filtre.

Lorsque vous ajoutez des lames d'obturateur sur le trajet de la lumière, prenez bien en compte que la chaleur sera renvoyée vers le filtre. Plus les lames sont insérées profondément et plus l'appareil fonctionne longtemps, plus la chaleur sera réfléchie sur le filtre, qui se déformera et pourrait alors rentrer en contact avec les lames de l'obturateur. S’il y a un film de protection sur le filtre soft-focus, il faut l’enlever avant de l’utiliser. Le filtre est situé dans un support dans la fente métallique du gobo. Élingue de sécurité Clip de fixation Sortie d’alimentation/ signal du Ovation GR-1 IP Fixation de l’étrier suppléan Fixez le câble de sécurité au moyen du passant à l’arrière du produit Montage en HauteurFR

Roue de Couleurs Virtuelles Le Ovation E-910FC IP dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation. Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci- dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées. Gamme de couleurs Gamme des températures de couleur DMX Valeurs DMX Affichage à l’Ècran Valeur Rouge Valeur Vert Valeur Bleu Valeur Ambre Valeur Lime 000 005 -- -- -- -- -- -- 006 013 C3050 - Md Yellow 233 163 20 123 255 014 021 C3040 - Lt Yellow 224 158 47 255 231 022 028 C3240 - Amb Yellow 180 60 0 245 255 029 035 C2340 - VLt Amber 245 107 81 255 213 036 043 C2040 - Lt Amber 230 130 62 255 155 044 051 C2050 - Md Amber 255 0 25 255 194 052 059 C2060 - Dk Amber 255 0 24 255 150 060 067 C1050 - Lt Red 25537273038 068 075 C1080 - Md Red 255 4 17 0 0 076 083 C1020 - NC Pink 238 135 129 255 255 084 091 C1030 - Md Pink 255 131 120 255 195 092 099 C1630 - Dk Pink 250 165 123 255 210 100 107 C1250 - Md Red Amber 255 0 41 195 55 108 115 C1060 - Dk Red Amber 255 0 45 120 30 116 121 C1650 - Magenta 255 50 115 255 115 122 130 C6170 - Dk Magenta 255 35 117 0 0 131 138 C6020 - Lt Lavender 127 122 142 251 255 139 146 C5030 - Lt Blue 0 255 197 100 255 147 154 C5020 - VLt Blue 158 255 189 0 255 155 162 C5430 - Lt Blue2 0 255 180 0 243 163 170 C5070 - Blue 43 255 210 43 36 171 178 C5050 - Md Blue 0 255 218 0 181 179 186 C5060 - Dk Blue 02102060118 187 194 C5690 - Indigo 65 0 210 40 55 195 202 C5080 - VDk Blue 0 203 230 0 40 203 210 C5081 - VDk Blue2 40 199 240 0 45 211 218 C4370 - Yel Green 27 255 28 16 104 219 226 C4070 - Green 492555512090 227 234 C4550 - Turquoise 60 230 109 0 245 235 242 C4560 - Aqua 20 240 126 36 255 243 250 C4570 - Blue Green 0 255 79 30 53 251 255 -- -- -- -- -- -- Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur. Valeurs DMX Température de couleur Valeur Rouge Valeur Vert Valeur Bleu Valeur Ambre Valeur Lime

005 Pas de fonction -- -- -- -- --

250 Pas de fonction -- -- -- -- -- Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.23

Ovation E-910FC IP MdR Rev. 11 Description du Tableau de Commandes Tableau de Menu Reportez-vous à la page du produit Ovation E-910FC IP sur www.chauvetprofessional.com pour la dernière carte des menu. Bouton Fonction <MENU> Permet la sortie du menu ou de la fonction en cours <ENTER> Permet l’affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée <UP> Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques <DOWN> Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques Niveau Principal Niveaux de Programmation Description DMX Address 001–512* Permet de sélectionner l'adresse de démarrage (le canal le plus élevé est restreint à la personnalité choisie) DMX Channel 1Ch 1-canaux: gradateur 4Ch 4-canaux: gradateur, VCW, température de couleur, rotation de gobo 6Ch 6-canaux: RGBAL , rotation de gobo 8Ch 8-canaux: gradateur, RGBAL, stroboscope , rotation de gobo 11Ch 11-canaux: gradateur 16-bit, RGBAL, stroboscope, VCW, température de couleur, rotation de gobo 13Ch

Virtual Color Wheel (suite) Virtual Color Wheel C5050-Md Blue Dimmer 0–255 Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur de Rosco. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques. C5060-Dk Blue C5690- Indigo C5080-VDk Blue C5081-VDk Blue2 C4370-Yel Green C4070-Green C4550-Turquoise C4560-Aqua C4570-Blue Green Color Temperature 2800K Dimmer 0–255 Températures de couleur de blanc prédéfinies. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Gamme des températures de couleur DMX pour les valeurs spécifiques. 3000K 3200K 3500K 4000K 4500K 5000K 5600K 6000K 6500K Manual Color Mixer Red 0–255 Combine les couleurs rouge, vert, bleu, ambre et lime pour un résultat personnalisé (0–100%) Green Blue Amber Lime Color X- Fade Speed Off Désactive la transition en fondu entre les couleurs X-Fade Speed 1 Crée une transition en fondu entre les couleurs lors de l'utilisation de couleurs dans le Virtual Color Wheel ou le tableau de température de couleur, de rapide (X-Fade Speed 1) à lent (X-Fade Speed 4) X-Fade Speed 2 X-Fade Speed 3 X-Fade Speed 4 Auto Show Auto 1–5 1–100 Sélectionne les programmes automatiques et vitesse Red Shift

Imite la gradation des lampes halogènes Off Gobo Rotator 0–255 Index de rotation de gobo Master/Slave Master Recevez le signal DMX du contrôleur DMX (maître) Slave Recevoir le signal de l'unité maître (esclave) Dimmer Curve Linear Définir la courbe de gradation Square I Square SCurve Dimmer Mode Off Gradateur linéaire Dimmer 1–3 Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3) Niveau Principal Niveaux de Programmation Description25

Ovation E-910FC IP MdR Rev. 11 White Balance Off Gradateur linéaire Manual Red 0–255 Utilise le paramétrage de blanc définit en usine Green Définit la valeur maximale de LED rouge Blue Définit la valeur maximale de LED verte Amber Définit la valeur maximale de LED bleue Lime Définit la valeur maximale de LED ambre LED Frequency 600Hz Permet de sélectionner la fréquence de sortie MLI 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Fan Mode Auto Réglez le ventilateur en mode automatique On Réglez le mode de ventilateur toujours Off Règle le ventilateur sur toujours Silent Règle le ventilateur sur silencieux Back Light 10S Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité 30S Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité 2Min Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité Always On Affichage rétro-éclairage toujours active Key Lock

Permet d'activer ou désactiver le mot de passe Off Gobo Power

Permet d’activer ou désactiver la sortie d’alimentation du gobo Off Information Fixture Hours _ _ _ _H Affiche le nombre total des heures du produit LED Hours _ _ _ _H Affiche le nombre total d'heures pendant lesquelles les lumières LED ont été allumées Version V_._ Affiche la version du logiciel installée UID _ _ _ _ _ _ _ _ _ _ _ _ Affiche UID actuel Reset Factory

Permet de réinitialiser aux valeurs par défaut d'usine Yes ATTENTION: Lors du functionnement en mode ventilateur: Lorsque le ventilateur est à l’arret, l’appareil devient plus chaud au toucher que lors de l’utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l’écart de tout objet inflammable. REMARQUE: Lors du functionnement en mode ventilateur: Lorsque le ventilateur est à l’arret, le rendement de l’appareil est réduit et ne peut pas atteindre les mêmes niveaux que lors de l’utilisation des autres modes de ventilateur. Niveau Principal Niveaux de Programmation Description !FR

Consultez la section Gamme des températures de couleur DMX

Programmes automatiques 000 010 Pas de fonction 011 060 Programme automatique 1 061 110 Programme automatique 2 111 160 Programme automatique 3 161 210 Programme automatique 4 211 255 Programme automatique 5

Vitesse du programme 000 255 0–100% 4 6 8 11 – 14 16 Rotation de gobo 000 127 Index de rotation de gobo 128 190 Rotation horaire, lent à rapide 191 192 Arrêt 193 255 Rotation antihoraire, lent à rapide27

Ovation E-910FC IP MdR Rev. 11 1Ch HSV ––––12–17 Contrôle (Maintenez la position pendant 3 secondes, puis relâchez) 000 007 Pas de fonction 008 015 R

initialiser le ventilateur

Décalage rouge activé

Décalage rouge désactivé 032 039 Courbe de gradateur S-Curve 040 047 Courbe de gradation carrée linéaire 048 055 Courbe de gradation carrée 056 063 Courbe de gradateur carrée inverse 064 071 Mode vitesse du ventilateur désactivé 072 079 Mode vitesse du ventilateur 1 080 087 Mode vitesse du ventilateur 2 088 095 Mode vitesse du ventilateur 3

Réglez le ventilateur en mode automatique 104 111 Réglez le mode de ventilateur toujours 112 119 Règle le ventilateur sur toujours 120 127 Règle le ventilateur sur silencieux 128 135 Vitesse du fondu en X désactive 136 143 Vitesse du fondu en X 1 (le plus rapide) 144 151 Vitesse du fondu en X 2 152 159 Vitesse du fondu en X 3 160 167 Vitesse du fondu en X 4 (le plus lent) 168 255 Réservé pour une utilisation future ––––13––Rotation de gobo 000 127 Index de rotation de gobo 128 190 Rotation horaire, lent à rapide 191 192 Arrêt 193 255 Rotation antihoraire, lent à rapide Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% (couleur définie par le menu) Canal Fonction Valeur Pourcentage/Configuration 1Teint 000 255 0–100% 2 Saturation 000 255 0–100% 3 Valeur 000 255 0–100% 4 Rotation de gobo 000 127 Index de rotation de gobo 128 190 Rotation horaire, lent à rapide 191 192 Arrêt 193 255 Rotation antihoraire, lent à rapide 4Ch 6Ch 8Ch 11Ch 13Ch 14Ch 17Ch Fonction Valeur Pourcentage/ConfigurationDE
