GEBRUIKSAANWIJZING Ovation E910FC IP Chauvet

Over deze handleiding

De Ovation E-910FC IP Beknopte Handleiding bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding konnen zonder voorafaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegevenperiode en onder voorbehoud van de uitzonderingen en beperkingen die zichn uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geauthoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtaar zichn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhonden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

• Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

• LET OP: De behuizing van dit product kan het sein wanner het in bedrijf is. Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken.
  LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar Niet beperkt tot:

• Bootstelling aan een marien/zout milieu (binnen 5km van zout water).

• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.

• Locations die künnen overstromen of onder sneeuw begraven künnen worden.
  Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Om onnodige slijtage te elimineren en zich levensduur te verlengen, gedurende perioden wanner het product nicht worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• De armatuur moet zodenig geplaatst worden dat langdurig starein de armatuur op een afstand van minder dan 4,9m voorkomen worden.
• Als de externe flexibile kabel of het snoer van deze armatuur beschadigd is, moet deze worden verrangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zich onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen verrangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• De maximale omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die Niet uitdrukkelijk door de voor naleving verantwoordelijkke partij zijn goedgekeurd, kan de bevoedheid van de gebruiker om de apparatuur te bedieren ont geldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico sunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar Contact Us oor contactinformationie.

Wat is inbegrepen

Ovation E-910FC IP
- Seetronic Powerkon IP65 stroomsoer

• Soft focus-filter
  Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Power Linking

U kunt tot 5 Ovation E-910FC IP-producten koppelen bij 120 V, 6 producten bij 120 V, 11 producten bij 230 V, of 12 producten bij 230 of 240 V. Dit aantal Niet overschrijden. Power Linking-snoeren hunnen apart aangeschaf worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin	Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanneer dit product buiten worden gezruikt moeten stroom- en gevevenskabels met een IP65-certificering (of hoger) worden gezruikt. Zorg ervoor dat ongebruekte stroom- en geveensspoorten worden afgesloten met de aangehechte IP65-afdekkingen.

DMX-koppeling

De Ovation E-910FC IP kan met een DMX-controller werken met een normale DMX sérieie verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation E-910FC IP gezubrukt een normale DMX-gegevensverbinding voor+zijn DMX-persoonlijkheden: 1Ch, 4Ch, 6Ch, 8Ch, 11Ch, 13Ch, 14Ch, 17Ch en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Wanner dit product buiten worden gezruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gezruikt en要去en de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.

Master/slave-verbinding

De Ovation E-910FC IP.Maakt gekruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gekruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standard die het voor DMX-apparaten möglichnest om in twee richtingen te communiceren over bestande DMX-kabels. De Ovation E-910FC IP ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstrumentes. Controller of de montageklem het gewicht van het product kan dragen. Ga voor onsne Chauvet-serie montageklemmenaar http://trusst.com/productcategory/truss-clamps/.

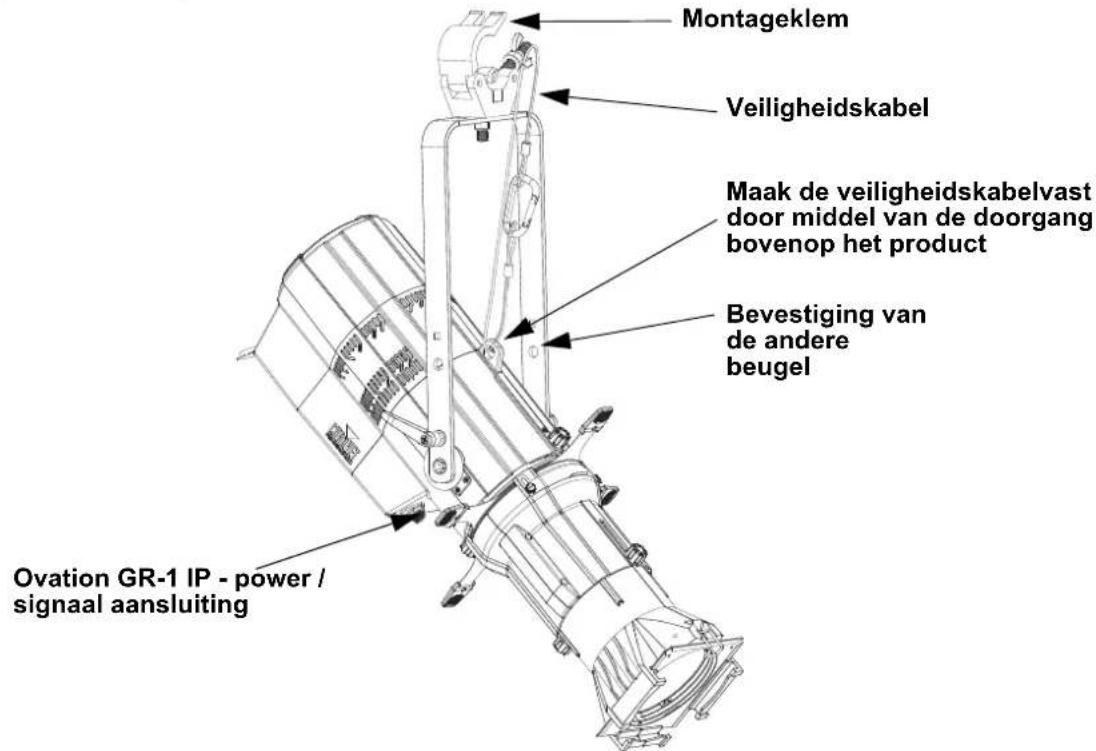

Montagediagram van het product

Montage boven het

Toegangscode

Vul na dat gezvaagd te worden de volgende toegangscode in door te drukken

,,,,.

Dit toegangscode kan Niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Lensbuizen

De volgende lensbuizen zijn aan te schaffen:

• 19^ , 26^ , 36^ , en 50^ met gelframe (159 mm accessoires)
  14^ 15^ - 30^ en 25^ - 50^ Zoom gelframe (191 mm accessoires)
  14^ 15 - 30^ en 25^ - 50^ zoom gelframe (91 mm accessoires)

Soft Focus-Filter

De Ovation E-910FC IP wordt geeverd met een soft focus filter. Om het soft focus filter in goede conditie te honden:

Zorg ervoor dat er geen vingerafdrukken op het filterchterblijven, aangezien dit ervaar kan zorgen dat het filterongelijkmatig kan opwarmen en uiteindelijk kan kromtrekken.
Wanneer het filter in de houder geplaatst worden, dient de op het filter afgedrukte oriertatierichting gevolgd te worden.
Let er bij het plaatsen van sluiterlamellen in het lichtpad op dat de warmte terug op het filter gereflecteerd worden. Hoe dieper de lamellen geplaatst worden, en hoe langer de armatuur loopt, hoe更是 warmte er op het filter gereflecteerd worden, waardoor het verrormt en moelijk aan de sluiterlamellen blijft kleven.

Indien er op het soft-focus-filter een beschemmende film zit, dient deze eerst verwijderd te worden. Het filter zit in een houder in de metalen gobo-sleuf.

Virtueel kleurenwiel

De Ovation E-910FC IP ibevat een functie, genaamd het virtuèle kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-personelijkheden van de producten. Voor eenvoudigerrogramming zijn er meer dan 30 voorgemengde kleuren beschikbaar die special door once technici zichen samengesteld. De DMX-waarden die worden gebruikt voor het(OPEN men van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee ubekend bent better na te bootsen. Op once website www.chauvetprofessional.com is een tabel beschikbaar om once voorgemengde kleuren te vergelijknen met populaire gelkleuren. Deze grafiek isuitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat once voorgemengde kleuren overeenkomen met de vermelde gelkleuren. Kleurenkaart

DMX-waarde	Weergave op het display Rode	waarde	Groene waarde	Blaww waarde	Amber waarde	Lime waarde
000 ⇌ 005	--	--	--	--	--	--
006 ⇌ 013	C3050 - Md Yellow	233	163	20	123	255
014 ⇌ 021	C3040 - Lt Yellow	224	158	47	255	231
022 ⇌ 028	C3240 - Amb Yellow	180	60	0	245	255
029 ⇌ 035	C2340 - VLt Amber	245	107	81	255	213
036 ⇌ 043	C2040 - Lt Amber	230	130	62	255	155
044 ⇌ 051	C2050 - Md Amber	255	0	25	255	194
052 ⇌ 059	C2060 - Dk Amber	255	0	24	255	150
060 ⇌ 067	C1050 - Lt Red	255	37	27	30	38
068 ⇌ 075	C1080 - Md Red	255	4	17	0	0
076 ⇌ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇌ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇌ 099	C1630 - Dk Pink	250	165	123	255	210
100 ⇌ 107	C1250 - Md Red Amber	255	0	41	195	55
108 ⇌ 115	C1060 - Dk Red Amber	255	0	45	120	30
116 ⇌ 121	C1650 - Magenta	255	50	115	255	115
122 ⇌ 130	C6170 - Dk Magenta	255	35	117	0	0
131 ⇌ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇌ 146	C5030 - Lt Blue	0	255	197	100	255
147 ⇌ 154	C5020 - VLt Blue	158	255	189	0	255
155 ⇌ 162	C5430 - Lt Blue2	0	255	180	0	243
163 ⇌ 170	C5070 - Blue	43	255	210	43	36
171 ⇌ 178	C5050 - Md Blue	0	255	218	0	181
179 ⇌ 186	C5060 - Dk Blue	0	210	206	0	118
187 ⇌ 194	C5690 - Indigo	65	0	210	40	55
195 ⇌ 202	C5080 - VDk Blue	0	203	230	0	40
203 ⇌ 210	C5081 - VDk Blue2	40	199	240	0	45
211 ⇌ 218	C4370 - Yel Green	27	255	28	16	104
219 ⇌ 226	C4070 - Green	49	255	55	120	90
227 ⇌ 234	C4550 - Turquoise	60	230	109	0	245
235 ⇌ 242	C4560 - Aqua	20	240	126	36	255
243 ⇌ 250	C4570 - Blue Green	0	255	79	30	53
251 ⇌ 255	--	--	--	--	--	--

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zichen geprodueerd, in vergelijkking met de andere gelijksoortige Lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur DMX-kaart

DMX-waarde	Weergave op het display Rode waarde		Groene waarde	Blauw waarde	Amber waarde	Lime waarde
000 ⇌ 005	Geen functie	--	--	--	--	--
006 ⇌ 025	2800K	187	130	97	255	255
026 ⇌ 050	3000K	177	145	105	255	255
051 ⇌ 075	3200K	168	157	113	255	255
076 ⇌ 100	3500K	163	177	124	255	255
101 ⇌ 125	4000K	151	195	141	255	255
126 ⇌ 150	4500K	145	214	157	255	255
151 ⇌ 175	5000K	138	227	170	255	255
176 ⇌ 200	5600K	130	239	184	255	255
201 ⇌ 225	6000K	126	246	193	255	255
226 ⇌ 250	6500K	120	254	201	255	255
226 ⇌ 250	Geen functie	--	--	--	--	--

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduuceerde kleuropbrengst, in vergelijkking met een wol Fraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedieningspaneel
Menumap

Toets Functie
<MENU>	Sluit het huidige menu of functie af
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie
<UP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie

Raadpleeg de productpagina van Ovation E-910FC IP op www.chauvetprofessional.com voor de{nieuwste menukaart.

Hoofdniveau	Programmeerniveauus Beschrijving
DMX Address	001-512*			Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1Ch 1-kanaal: dimmer
	4Ch 4-kanaal:			dimmer, VCW, kleurtemperatuur, gobo roterend
	6Ch 6-kanaal: RGBAL, gobo roterend
	8Ch 8-kanaal:			dimmer, RGBAL, stroboscoop, gobo roterend
	11Ch			11-kanaal: 16-bit dimmer, RGBAL, stroboscoop, VCW, kleurtemperatuur, gobo roterend
	13Ch			13-kanaal: dimmer, RGBAL, stroboscoop, VCW, kleurtemperatuur, programma's, automatische snelheid, dimmersnelheidmodus, gobo roterend
	14Ch			14-kanaal: 16-bit dimmer, 16-bit RGBAL, stroboscoop, gobo roterend
	17Ch			17-kanaal: 16-bit dimmer, 16-bit RGBAL, stroboscoop, VCW, kleurtemperatuur, gobo roterend
	HSV 4-kanaal: tint, verzadig			ing, waarde, gobo roterend
Virtual Color Wheel	Virtual Color Wheel	C3050-Md Yellow	Dimmer 0-255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040-Lt Yellow
		C3240-Amb Yellow
		C2340-VLt Amber
		C2040-Lt Amber
		C2050-Md Amber
		C2060-Dk Amber
		C1050-Lt Red
		C1080-Md Red
		C1020-NC Pink
		C1030-Md Pink
		C1630-Dk Pink
		C1250-Md Red Amber
		C1060-Dk Red Amber
		C1650-Magenta
		C6170-Dk Magenta
		C6020-Lt Lavender
		C5030-Lt Blue
		C5020-VLt Blue
		C5430-Lt Blue2
		C5070-Blue
		C5050-Md Blue
		C5060-Dk Blue
		C5690-Indigo
Hoofdniveau	Programmeerniveauaus Beschrijving
Virtual Color Wheel (vervolg)	Virtual Color Wheel (vervolg)	C5080-VDk Blue		Dimmer 0-255
		C5081-VDk Blue2
		C4370-Yel Green
		C4070-Green
		C4550-Turquoise
		C4560-Aqua
		C4570-Blue Green
	Color Temperature	2800K		Dimmer 0-255
		3000K		Vooringestelde witte kleurtemperaturen. Emuleert een wolffraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur DMX-kaart voor specifieke waarden
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		0-255
		Green		Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%)
		Blue
		Amber
		Lime
	Color X-Fade Speed	Off Schakelt de fade		overgangussen kleuren uit
		X-Fade Speed 1		Maakt een fade-overgangussen kleuren bij gebruik van kleuren in het virtuèle kleurenwijel of de kleurtemperatuurgrafiek, van snel (X-Fade Speed 1) tot langzaam (X-Fade Speed 4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1-5 1-100			Selecteert automatische programme's en automatische programmasnelheid
Red Shift	On			Bootst halogeenlamp dimmen na
	Off
Gobo Rotator	0-255 Roterende gobo index
Master/ Slave	Master DMX-modus (Master)
	Slave Slave-modus
Dimmer Curve	Linear			Stelt de dimcurve in
	Square
	I Square
	SCurve
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
White Balance	Off Gebruikt standaard witte instelling
	Red		maximum waaer	Stelt de maximum waarde van de rode LED in
	Green Stelt de maxio+255waarde van de groene LED in			arde van de roeige LED in
	Blue Stelt de maxio+255waarde van de blauwe LED in			arde van de amber LED in
	Amber Stelt de maxio+255waarde van de lime LED in			arde van de lime LED in
	Lime Stelt de maxio+255waarde van de lime LED in			arde van de lime LED in
Hoofdniveau	Programmeerniveau		Beschrijving
LED Frequency	600Hz		Selecteert de PWM-uitgangsfrequency
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator		automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min		Schakelt de backlight van de display uit na 2 min van inactiviteit
	Always On De backlight van de		display is altijd aan
Key Lock	On		Schakelt de toegangscode aan of uit
	Off
Gobo Power	On		Schakelt de gobo vermogensuit aan of uit
	Off
Information	Fixture Hours __	_H Toont het totale aantal	producturen
	LED Hours __	_H	Toont het totale aantal uren dat de LED-verlichting aan was
	Version V__Toont de geinstalleerde software		reversie
	UID __	_Geeft de huid	ge UID
Reset Factory	No		Herstellen waar de fabrieksstandaard
	Yes

WAARSCHUWING: Bij werkinq in de ventilatormodus: Uit, de armatuur wordt voelt warmer aan dan bij gebruik van andere ventilatormodi. Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen.

LET OP: Bij werkinq in de ventilatormodus: Uit, uittvoer van de armatuur worden verminderd en zaal nicht bezelfde niveaus bereiken als bij andere ventilatormodi.

DMX-waarden

17Ch

4Ch 6Ch 8Ch 11Ch 13Ch 14Ch 17Ch							Functie Waarde Percentag/Instelling
1	-	1	1	1	1	1	D i m m e r	000 ⇌ 255 0-100%
-	-	-	2	-	2	2	F i j n e d	m m e r	000 ⇌ 255 0-100%
-	1	2	3	2	3	3	R o o d	000 ⇌ 255 0-100%
-	-	-	-	-	4	4	Fijnerood	000 ⇌ 255	0-100%
-	2	3	4	3	5	5	Groen	000 ⇌ 255	0-100%
-	-	-	-	-	6	6	Fijnegroen	000 ⇌ 255	0-100%
-	3	4	5	4	7	7	Blauw	000 ⇌ 255	0-100%
-	-	-	-	-	8	8	Fijneblauw	000 ⇌ 255	0-100%
-	4	5	6	5	9	9	Amber	000 ⇌ 255	0-100%
-	-	-	-	-	10	10	Fijnamber	000 ⇌ 255	0-100%
-	5	6	7	6	11	11	Lime	000 ⇌ 255	0-100%
-	-	-	-	-	12	12	Fijnelime	000 ⇌ 255	0-100%
-	-	7	8	7	1	3	1 3 S t r	000 ⇌ 010	Geen functie
								011 ⇌ 255	Stroboscoop, langzaam tot snel
2	-	-	9	8	-	14	Virtueel kleurenwil	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
3	-	-	10	9	-	15	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur DMX-kaart
-	-	-	-	1	0	-	Automatischeprogramma's	000 ⇌ 010	Geen functie
								011 ⇌ 060	Automatische programme 1
								061 ⇌ 110	Automatische programme 2
								111 ⇌ 160	Automatische programme 3
								161 ⇌ 210	Automatische programme 4
								211 ⇌ 255	Automatische programme 5
-	-	-	-	11	-	-	Programmasnelheid	000 ⇌ 255	Programmasnelheid, langzaam tot snel
4	6	8	11	-	14	16	Gobo roterend	000 ⇌ 127	Roterende gobo index
								128 ⇌ 190	Roteren met de klok mee, langzaam tot snel
								191 ⇌ 192	Stop
								193 ⇌ 255	Tegen de klok in roteren, langzaam tot snel

4Ch	6Ch	8Ch	11Ch	13Ch	14Ch	17Ch	Functie	Waarde	Percentage/Instelling
							Controle(Hbud 37secondengiredrukt)	000 ⇌ 007008 ⇌ 015016 ⇌ 023024 ⇌ 031032 ⇌ 039040 ⇌ 047048 ⇌ 055056 ⇌ 063064 ⇌ 071072 ⇌ 079080 ⇌ 087088 ⇌ 095096 ⇌ 103104 ⇌ 111112 ⇌ 119120 ⇌ 127128 ⇌ 135136 ⇌ 143144 ⇌ 151152 ⇌ 159160 ⇌ 167168 ⇌ 225	Geen functieDimmer resetRode Shift aanRode Shift uittS-curve dimcurveLineaire dimcurveVierkante dimcurveOmgekeerde vierkante dimcurveDimmer modus aanDimmer modus 1Dimmer modus 2Dimmer modus 3Ingesteld de ventilator automatischemodusIngesteld de ventilator altijd aan modusIngesteld de ventilator altijd uittIngesteld de ventilator stilX-Fade Snelheid: OFFX-Fade Snelheid: 1 (snelste)X-Fade Snelheid: 2X-Fade Snelheid: 3X-Fade Snelheid: 4 (langzaamste)Geen functie
				1	2

1Ch

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0-100% (kleur ingesteld via menu)

HSV

Kanaal Functie Waarde Percentage/Instelling
1	Tint	000 ⇌ 255	0-100%
2	Verzadiging	000 ⇌ 255	0-100%
3	Waarde	000 ⇌ 255	0-100%
4 Gobo roterend		000 ⇌ 127128 ⇌ 190191 ⇌ 192193 ⇌ 255	Roterende gobo indexRoteren met de klok mee, langzaam tot snelStopTegen de klok in roteren, langzaam tot snel

Address: Stokstraat 18

Email: [e-mail]

9770 Kruishoutem

Belgium Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet France

Address: 3, Rue Ampère

91380 Chilly-Mazarin

France Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Germany

Address: Bruno-Burgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
