Flood Panel FP150 - Éclairage BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED professionnel compact
Marque	Behringer
Modèle	Flood Panel FP150
Nombre de LEDs	150 LEDs RGB (rouges, vertes, bleues) ultra lumineuses de 10 mm
Puissance LED	15 Watts
Angle du faisceau	30 degrés
Contrôle DMX	5 ou 8 canaux, adressage de 1 à 512
Modes de fonctionnement	Autonome, Maître/Esclave, DMX, Télécommande IR (en option)
Fonctions intégrées	17 macros de couleurs, 16 programmes de scène automatisés, mode Stroboscope, gradation manuelle, contrôle par son
Alimentation électrique	AC 100-240 V, 50/60 Hz (via connecteur IEC)
Consommation maximale	~15 W (estimation)
Fusible	Remplaceable, type T (valeur exacte non spécifiée, utiliser fusible de même taille et valeur)
Température de fonctionnement	20 °C à 40 °C (ambiante), boîtier jusqu'à 80 °C
Poids	Environ 2,5 kg (estimation)
Dimensions (L x P x H)	Environ 300 x 200 x 200 mm (estimation)
Montage	Au sol ou sur support (avec accessoires de fixation inclus)
Connecteurs	Entrée et sortie DMX (XLR 3 broches), sortie d'alimentation pour liaison en série
Affichage	Écran LCD avec boutons de navigation
Télécommande IR	Optionnelle, portée de 10 m
Entretien	Nettoyer avec un chiffon doux et produit nettoyant pour verre ; intérieur et ventilateur aspirés trimestriellement
Sécurité	Protection contre les surcharges, fusible, mise à la terre obligatoire, accroche de sécurité pour suspension
Réparabilité	Aucun composant réparable par l'utilisateur ; toute réparation par un technicien qualifié
Garantie	Garantie limitée selon les conditions de Music Tribe

FOIRE AUX QUESTIONS - Flood Panel FP150 BEHRINGER

Comment régler l'adresse DMX sur le Flood Panel FP150 ?

Appuyez sur MENU jusqu'à afficher Addr, puis appuyez sur ENTER. Utilisez UP/DOWN pour choisir l'adresse (1 à 512) et appuyez sur ENTER pour confirmer.

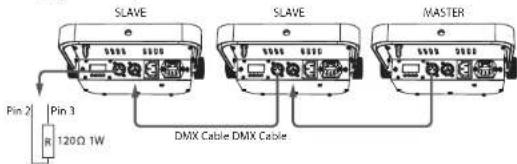

Comment utiliser le mode Maître/Esclave ?

Configurez un appareil en maître : MENU > ENTER > sélectionnez MASt > ENTER. Sur les esclaves : MENU > ENTER > sélectionnez SLAv > ENTER. Connectez la sortie DMX du maître à l'entrée DMX du premier esclave, et ainsi de suite. Le maître contrôle les esclaves.

Comment activer le mode sonore ?

Appuyez sur MENU jusqu'à SoUn, appuyez sur ENTER, puis sélectionnez on avec UP/DOWN et validez avec ENTER. Vous pouvez régler la sensibilité dans Sens (de S001 à S100).

Que faire si l'appareil ne s'allume pas ?

Vérifiez le cordon d'alimentation et le fusible. Débranchez l'appareil, ouvrez le porte-fusible et inspectez le fusible. Remplacez-le par un fusible de même taille et valeur électrique. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer le Flood Panel FP150 ?

Utilisez un chiffon doux et un produit nettoyant pour verre professionnel. N'utilisez jamais d'alcool ou de solvants chimiques. L'intérieur et le ventilateur doivent être aspirés au moins une fois par trimestre.

Peut-on suspendre l'appareil au plafond ?

Oui, l'appareil est prévu pour un montage suspendu. Utilisez toujours une accroche de sécurité supplémentaire. Assurez-vous que la zone sous l'appareil est libre de tout public. L'installation doit être effectuée par un professionnel qualifié.

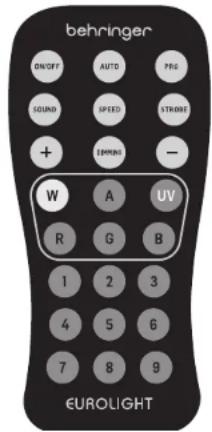

Comment utiliser la télécommande IR optionnelle ?

Installez la pile en respectant la polarité. Pointez la télécommande vers le récepteur IR de l'appareil (portée max 10 m, sans obstacle). Les boutons permettent d'allumer/éteindre, sélectionner les modes Auto, Show, Sound, régler la vitesse, le stroboscope, la gradation et les couleurs.

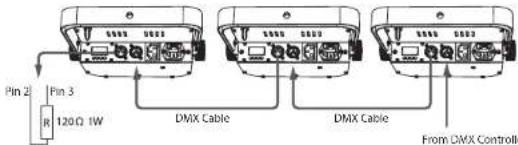

Quel est le nombre maximum d'appareils en chaîne DMX ?

Pour éviter les interférences, ne connectez pas plus de 32 appareils en chaîne DMX. Utilisez un terminateur DMX (résistance 120 Ω entre les broches 2 et 3) sur la dernière sortie de la chaîne.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Il n'y a pas de fonction de réinitialisation directe. Vous pouvez naviguer dans les menus et remettre chaque paramètre à sa valeur par défaut. Par exemple, régler Addr à 1, ChAn à 5, etc.

L'écran s'éteint après quelques secondes, est-ce normal ?

Oui, par défaut l'écran se désactive après 25 à 30 secondes pour économiser l'énergie. Appuyez sur n'importe quel bouton pour le réactiver. Vous pouvez modifier ce comportement dans le menu Led en choisissant on (toujours allumé) ou oFF (extinction automatique).

MODE D'EMPLOI Flood Panel FP150 BEHRINGER

Consignes de sécurité

Les points repérés par ce symbole portent une tension électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enceintes professionnels de haute qualité avec fiches Jack mono 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifié.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Tien importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l'appareil ni démonter le panneau arrière. L'intérieur de l'appareil ne possède aucun élément réparable par l'utilisateur. Laisser toute réparation à un professionnel qualifié.

Attention Pour réduire les risques de feu et de choc

électrique, n'exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l'appareil (un vase par exemple).

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifié. Pour éviter tout risque de choc électrique, n'effectuez aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.

6. Nettoyez l'appareil avec un chiffon sec.

7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).

9. Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux

contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du cordon d'alimentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

1. Installez le cordon d'alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appareil; cela est également valable pour une éventuelle rallonge électrique.

2. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez exclusivement des chariots, des diables, des présentoirs,

surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Débranchez l'appareil de la tension secteur en cas d'orage ou si l'appareil reste inutilisé pendant une longue période de temps.

2. Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute.

3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.

4. La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit: Ce symbole indique qu'en accord avec la directive DEEE

(2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

1. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

2. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

3. Gardez à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

4. Cet appareil peut être utilisé sous un climat tropical ou modéré avec des températures de 45°C maximum.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet musictribe.com/warranty.

Consignes de sécurité supplémentaires

1. À l'ouverture de la boite, sortez tous les accessoires et placez l'appareil sur une table pour l'inspecteur. Vérifiez d'abord que tous les accessoires sont bien présents, puis assurez-vous que l'appareil n'est pas endommagé. S'il a subi le moindre dommage, contactez votre fournisseur au plus vite.

2. Alimentation : Assurez-vous que l'alimentation secteur locale est compatible avec les caractéristiques de la tension nominale de l'appareil.

3. Cet appareil n'a pas été conçu pour une utilisation en extérieur. Il doit être conservé dans un environnement sec et éloigné de toute source d'humidité, de chaleur excessive ou de la poussière. Evitez tout contact avec l'eau ou autre liquide pour réduire les risques d'électrocution et d'incendie.

4. N'installez pas l'appareil sur ou à proximité de matériaux combustibles.

5. Le personnel en charge d'installer, d'utiliser et d'entretenir l'appareil doit être un personnel professionnel licencié et autorisé

6. Si l'appareil est dysfonctionnel, cessez de l'utiliser immédiatement. Ne tentez pas de réparer l'appareil et contactez le centre d'assistance technique autorisé le plus proche. Si des pièces sont endommagées, utilisez uniquement des pièces de remplacement similaires.

7. N'entrez jamais en contact avec des fils électriques durant l'utilisation pour éviter tout risque d'électrocution.

8. Utilisez l'appareil dans un environnement de fonctionnement dont la température se situe entre 20°C et 40°C.

9. Lors d'un fonctionnement normal, le boitier peut atteindre une température de de 80°C ; ne le touchez pas.

10. L'appareil doit être utilisé uniquement avec un système électrique relié à la terre et le câble de terre doit être connecté à la terre du système d'alimentation. Le symbole de masse/terre de l'appareil doit être connecté à la structure des unités d'éclairage.

11. N'utilisez pas l'appareil si l'isolation du câble d'alimentation est défectueuse ; le câble d'alimentation ne doit pas chevaucher les autres câbles de votre système.

12. Lorsque vous n'utilisez pas l'appareil ou lors de l'entretien, déconnectez-le de l'alimentation.

13. Aucun composant de l'appareil n'est réparable par l'utilisateur. Avant d'utiliser l'appareil, assurez-vous qu'il est fixé correctement et que toutes les vis et raccords sont bien en place. Si le boitier est ouvert ou mal fixé, n'utilisez pas l'appareil.

14. Des contrôles réguliers doivent être effectués par un personnel qualifié afin de s'assurer que le système est stable et correctement maintenu.

15. Assurez-vous que la zone située en-dessous de l'endroit où le système est suspendu n'est jamais occupée par le public. Ne suspendez pas l'appareil au-dessus d'une zone à laquelle le public peut accéder.

Sécurité secondaire

Tout dispositif d'éclairage installé dans les théâtres, studios ou autres lieux de travail ou de divertissement doit être équipé, en plus du système de suspension principal, d'une sécurité secondaire indépendante, adaptée et correctement fixée. Le système de sécurité supplémentaire doit être tel que l'apparell ne pulisse pas chuter ou basculer dans le cas où le système de fixation principal serait défaillant.

Entretien et nettoyage de l'appareil

Merci de préter attention aux point suivants lorsque vous utilisez ou inspectez l'appareil:

- Tous les composants et vis doivent être correctement serrés et non rouillé ni endommagé

- Le boitier extérieur, les lentilles, les pièces de fixation et l'endroit de l'installation (par exemple le plafond, les barres de suspension, etc.) ne doivent pas être déformés

- Le cordon d'alimentation ne doit pas être endommagé

L'appareil doit être installé et utilisé uniquement par des techniciens professionnels qualifiés et doit être protégé contre les risques de sécurité potentiels.

AVERTISSEMENT: Déconnectez le cordon d'alimentation avant d'effectuer toute maintenance !

Avant d'effectuer toute manipulation sur l'appareil, assurez-vous qu'il soit bien déconnecté de la source d'alimentation. Il est très important d'entretenir et de nettoyer correctement l'appareil. Cela permet non seulement de conserver une luminosité maximale mais également de prolonger sa durée de vie. Utilisez des produits nettoyant pour verre professionnels et des chiffons doux. Vous ne devez en aucun cas utiliser de l'alcool ou des solvants chimiques. L'intérieur de l'appareil et le ventilateur doivent être nettoyés au moins une fois par trimestre avec un aspirateur.

Projecteur
2 Vis du support de fixation
Support de fixation

Face Arrière

[4] Embase d'alimentation et porte-fusible
5 Sortie d'alimentation
[5] Entrée DMX
21 Sortle DMX
3 Écran et boutons de navigation
[9] Accroche de sécurité

Caractéristiques

• Projecteur LED professionnel 15 Watts compact
- Idéal en lèche-mûr, pour éclairage de scène, de spectacle ou autres événements
- Contient 150 LEDs rouges, vertes et bleues ultra lumineuses de 10 mm
- Contrôlable avec une console DMX, en maître/esclave, avec l'écran intégré ou avec la télécommande en option
- Fonctionnement autonome avec 16 programmes de scène automatisés et 17 macros de couleurs
- Micro pour créer des spectacles de lumières automatiquement synchronisés avec la musique

• La sortie d'alimentation permet de connecter plusieurs appareils en série : économie de temps et de cordons d'alimentation
  • Rayon lumineux de 30 degrés
  • Montage sur le sol ou sur un support

DL Vorderseite

Addr	A001-512		Utilisez les boutons UP/DOWN pour sélectionner l'adresse (1 à 512)
ChAn SCH/8Ch Sélection du canal DMX, mode canal 5/8
MASL	MASt		Activation du mode MASTER (hôte)
	SLAv		Activation du mode SLAVE (esclave) : connectez la sortie DMX de l'appareil maître à l'entrée DMX de l'appareil esclave et il reproduit le fonctionnement de l'appareil maître
CoLo	Co-		Activation du mode Color, sélection de l'une des 16 couleurs prédéfinies ci-dessous
		Co01	Couleur pré définie 1 Rouge
		Co02	Couleur pré définie 2 Vert
		Co03	Couleur pré définie 3 Bleu
		Co04	Couleur pré définie 4 Blanc
		Co05	Couleur pré définie 5 Vert
		Co06	Couleur pré définie 6 Pourpre
		Co07	Couleur pré définie 7 Orange
		Co08	Couleur pré définie 8 Vert d'eau
		Co09	Couleur pré définie 9 Violet
		Co10	Couleur pré définie 10 Dore
		Co11	Couleur pré définie 11 Cyan

		Co12	Couleur prédéfinie 12 Lavande
		Co13	Couleur prédéfinie 13 Jaune
		Co14	Couleur prédéfinie 14 Bleu ciel
		Co15	Couleur prédéfinie 15 Magenta
		Co16	Couleur prédéfinie 16 Blanc chaud
		Co17	Couleur prédéfinie 17 Blanc froid
	Stro	FS00-99	Réglaz la fréquence de clignotement, de FS00 = désactivé à FS99=vitesse maximale
Auto	SPEd	SP01-99	Activation du mode Auto : SP01 vitesse minimale, SP99 vitesse maximale
	Stro	FS00-99	Réglage de la fréquence de clignotement du mode Auto, de FS00 = désactivé à FS99=vitesse maximale
ProG	Pr-	Pr01 - 16	Activation du mode SHOW. Sélectionnez l'un des 16 programmes de scène prédéfinis (PR1 à 16). Pr01 à 05 : changement de couleur progressif ; Pr06 à 10 : changement de couleur rapide ; Pr11 à 16 : Fade in/fade out
	Sped	SP01-99	Sélection du mode show : SP01 vitesse minimale, SP99 vitesse maximale
Manu	dIM	d000-100	Mode manuel, sélection de la luminosité de la gradation : 0 = désactivé, 100=maximum
	r	r000-r255	Mode manuel, sélection de la luminosité des LEDs rouges : 0 = désactivé, 255=maximum
	G	G000-G255	Mode manuel, sélection de la luminosité des LEDs vertes : 0 = désactivé, 255=maximum
	b	b000-b255	Mode manuel, sélection de la luminosité des LEDs bleues : 0 = désactivé, 255=maximum
	Stro	FS00-99	Mode manuel, réglage de la fréquence de clignotement : FS00 = désactivé à FS99=vitesse maximale
SoUn	on		Activation de la fonction SOUND CONTROL. Les modes AUTO et Show suivent le rythme de la musique
	oFF		Désactivation de la fonction SOUND CONTROL
Sens	S001-100		Sélection de la sensibilité du mode SOUND : de bas à 100 (éléve)
bLnD	no		Si le signal DMX est interrompu, le dernier mode sélectionné est rappelé
	YES		Si le signal DMX est interrompu, les LEDs s'éteignent
Led	on		L'écran est toujours activé
	oFF		L'écran se désactive après 25 à 30 secondes. Appuyez sur n'importe quelle touche pour le réactiver
Disp	dISP		Sens d'affichage normal
	dSIP		Sens d'affichage inversé à 180°
tEST	tEST		Appuyez sur ENTER pour démarrer le mode test ; les lumières effectuent une routine de test
FhrS			Appuyez sur ENTER pour afficher la durée de fonctionnement
vEr			Appuyez sur ENTER pour afficher la version du firmware

Affichage

Item	No.	Silkscreen	Function
Button:	1 MENU		Permet d'afficher le menu principal et de basculer entre les différents éléments du menu.Permet également de fermer un sous-menu sans sauvegarder
	2 DOWN		Permet de diminuer la valeur affichée d'une unité/ Fonction de navigation
	3 UP		Permet d'augmenter la valeur affichée d'une unité/ Fonction de navigation
	4 ENTER		Permet d'afficher les réglages de la fonction sélectionnée/ Confirmer et sauvegarder
LED:	5 DMX	Clignote lorsqu'en mode DMX
	6	MASTER	Clignote lorsqu'en mode MASTER
	7	SLAVE	Clignote lorsqu'en mode SLAVE
	8	SOUND	Clignote lorsqu'en mode Active

Fonctions d'affichage

Appuyez sur le bouton MENU pour accéder aux options du menu ; appuyez à nouveau sur MENU pour basculer entre les options du menu. Appuyez sur le bouton ENTER pour accéder à la fonction souhaitée ; l'afficheur clignote. Utilisez alors les boutons UP/DOWN pour sélectionner le paramètre souhaité. Appuyez sur ENTER pour sauvegarder et confirmer ou sur MENU pour revenir en arrière sans sauvegarder.

Les fonctions principales sont les suivantes:

Addr	A001-512		Utilisez les boutuns UP/DOWN pour sélectionner l'adresse (1 à 512)
ChAn SCH/8Ch Sélection du canal DMX, mode canal 5/8
MASL	MASt		Activation du mode MASTER (hôte)
	SLAv		Activation du mode SLAVE (esclave) : connectez la sortie DMX de l'appareil maître à l'entrée DMX de l'appareil esclave et il reproduit le fonctionnement de l'appareil maître
CoLo	Co-		Activation du mode Color, sélection de l'une des 16 couleurs prédéfinies ci-dessous
		Co01	Couleur pré définie 1 Rouge
		Co02	Couleur pré définie 2 Vert
		Co03	Couleur pré définie 3 Bleu
		Co04	Couleur pré définie 4 Blanc
		Co05	Couleur pré définie 5 Vert
		Co06	Couleur pré définie 6 Pourpre
		Co07	Couleur pré définie 7 Orange
		Co08	Couleur pré définie 8 Vert d'eau
		Co09	Couleur pré définie 9 Violet
		Co10	Couleur pré définie 10 Doré

		Co11	Couleur pré définie 11 Cyan
		Co12	Couleur pré définie 12 Lavande
		Co13	Couleur pré définie 13 Jaune
		Co14	Couleur pré définie 14 Bleu cie
		Co15	Couleur pré définie 15 Magenta
		Co16	Couleur pré définie 16 Blanc chaud
		Co17	Couleur pré définie 17 Blanc froid
	Stro	FS00-99	Régliez la fréquence de clignotement, de FS00 = désactivé à FS99=vitesse maximale
Auto	SPEd	SP01-99	Activation du mode Auto : SP01 vitesse minimale, SP99 vitesse maximale
	Stro	FS00-99	Réglage de la fréquence de clignotement du mode Auto, de FS00 = désactivé à FS99=vitesse maximale
ProG	Pr-	Pr01 - 16	Activation du mode SHOW. Sélectionnez l'un des 16 programmes de scène pré définis (PR1 à 16). Pr01 à 05 : changement de couleur progressif ; Pr06 à 10 : changement de couleur rapide ; Pr11 à 16 : Fade in/fade out
	Sped	SP01-99	Sélection du mode show : SP01 vitesse minimale, SP99 vitesse maximale
Manu	dIM	d000-100	Mode manuel, sélection de la luminosité de la gradation : 0 = désactivé, 100=maximum
	r	r000-r255	Mode manuel, sélection de la luminosité des LEDs rouges : 0 = désactivé, 255=maximum
	G	G000-G255	Mode manuel, sélection de la luminosité des LEDs vertes : 0 = désactivé, 255=maximum
	b	b000-b255	Mode manuel, sélection de la luminosité des LEDs bleues : 0 = désactivé, 255=maximum
	Stro	FS00-99	Mode manuel, réglage de la fréquence de clignotement : FS00 = désactivé à FS99=vitesse maximale
SoUn	on		Activation de la fonction SOUND CONTROL. Les modes AUTO et Show suivent le rythme de la musique
	oFF		Désactivation de la fonction SOUND CONTROL
Sens	S001-100		Sélection de la sensibilité du mode SOUND : de bas à 100 (élevé)
bLnD	no		Si le signal DMX est interrompu, le dernier mode sélectionné est rappelé
	YES		Si le signal DMX est interrompu, les LEDs s'éteignent
Led	on		L'écran est toujours activé
	oFF		L'écran se désactive après 25 à 30 secondes. Appuyez sur n'importe quelle touche pour le réactiver
Disp	dISP		Sens d'affichage normal
	dSIP		Sens d'affichage inversé à 180°
tEST	tEST		Appuyez sur ENTER pour démarrer le mode test ; les lumières effectuent une routine de test
FhrS			Appuyez sur ENTER pour afficher la durée de fonctionnement
vEr			Appuyez sur ENTER pour afficher la version du firmware

Display

Contrôle de L'appareil

Le projecteur est doté d'un connecteur d'alimentation CEI avec porte-fusible.

AVERTISSEMENT :

Assurez-vous que tous vos appareils sont hors tension avant d'effectuer les connexions d'alimentation.

Assurez-vous que l'appel de courant total de tous les appareils ne dépasse pas la capacité maximale de la source d'alimentation.

N'utilisez pas l'appareil avec un variateur

La prise secteur doit être relié à la terre et vous devez utiliser un cordon d'alimentation à 3 broches.

Vous devez déconnecter l'appareil du secteur avant de vérifier ou de remplacer le fusible.

Contrôle de l'appareil

L'appareil peut fonctionner des manières suivantes :

1. Autonome

2. Maitre/esclave

3. Contrôle DMX

4. Télécommande IR

Autonome

L'appareil peut être utilisé seul, sans contrôleur DMX

1. Le menu COLO vous permet de faire votre choix parmi les 17 couleurs présélectionnées

2. Le menu AUTO permet de sélectionner le mode Auto

3. Le menu PROG vous permet de sélectionner l'un des 16 programmes de scène automatisés

4. Le menu SOUN permet de synchroniser les programmes de scène avec le son

5. Le menu MANU permet de régler la couleur et la fréquence de clignotement

Maitre/Esclave

1. CConnectez les appareils avec des câbles DMX comme indiqué dans la section Contrôle DMX. Remarque: afin d'éviter les interférences, connectez au maximum 32 à la fois.

2. Configuration de l'appareil maître :

2.1. Appuyez sur le bouton MENU du premier appareil

2.2. Appuyez sur ENTER

2.3. Utilisez les boutons UP et DOWN pour sélectionner MAST

2.4. Appuyez sur ENTER (le premier appareil est désormais le maître)

2.5. Appuyez sur MENU et sélectionnez le mode : COLO, AUTO, PROG, SOUN, ou MANU

2.6. Appuyez sur ENTER

1. Après 5 à 10 seconde d'inactivité, le mode Show est activé

2. Configuration de l'appareil/des appareils esclave(s) ;

3.1. Appuyez sur MENU et sélectionnez MASL (faites de même sur tous les appareils esclaves)
3.2. Appuyez sur ENTER
3.3. Utilisez les boutons UP et DOWN pour sélectionner SLAV
3.4. Appuyez sur ENTER pour confirmer

FR

Contrôle DMX

Afin d'utiliser un contrôleur DMX pour piloter vos appareils, configurez l'adresse DMX de chaque appareil depuis le menu ADDRESS (de 1 à 512) pour que le signal puisse être transmis. Le contrôle DMX s'effectue sur 5 ou 8 canaux.

1. Connectez le port de sortie de votre contrôleur DMX à l'entrée DMX du premier appareil, puis connectez la sortie DMX de l'appareil à l'entrée DMX de l'appareil suivant, et ainsi de suite jusqu'à ce que tous les appareils soient connectés.
2. Dans le menu ADDR de chaque appareil, entrez l'adresse qui correspond à votre contrôleur DMX
3. Dans le menu CHAN, sélectionnez 5 ou 8 canaux en fonction de votre contrôleur ou de vos préférences
4. Vous pouvez désormais piloter vos appareils avec votre contrôleur DMX

Terminal de connexion DMX (connexion en boucle)

Durant l'installation, si la ligne de signal couvre une longue distance ou si l'installation est effectuée dans un environnement bruyant comme une salle de danse, il est recommandé d'utiliser un terminal DMX (connexion en boucle). Cela permet de réduire les interférences électriques sur le signal de contrôle numérique.

Le terminal DMX est un simple connecteur XLR dont les broches 2 et 3 sont reliées à une résistance de 120 Ω. Connectez le terminal à la sortie XLR du dernier appareil. Référez-vous aux schémas suivants:

Télécommande IR (en option)

Lorsque vous utilisez la télécommande, l'espace entre l'appareil et la commande ne doit contenir aucun obstacle. La télécommande a une portée de 10 m.

	Button Function
	ON/OFF Appuyez pour mettre l'appareil sous tension, et à nouveau pour le mettre hors tension
	AUTO Permet d'activer le mode AUTO.
	PRG Mode Active Show. Utilisez +/- pour sélectioner un preset de PR01 to 16
	SOUND Permet d'activer/désactiver le mode Preset ShowSound Control. Si activé, utilisez +/- pour régler la sensibilité de s001 à s100*
	SPEED Permet d'activer le réglage de la vitesse lorsque les fonctions AUTO et PRG sont activées. Utilisez +/- pour régler la vitesse de SP01 à SP99*
	STROBE Permet d'activer le stroboscope. Utilisez +/- pour régler la vitesse de FS00 à FS99*
	+ Appuyez pour augmenter la valeur de la fonction sélectionnée (100 maximum). Appuyez sur - pour diminuer cette valeur.
	Dimming Le variateur peut être utilisé en mode AUTO, PRG, SOUND et avec les couleurs statiques.
	- Appuyez pour diminuer la valeur de la fonction sélectionnée (0 minimum). Appuyez sur + pour augmenter cette valeur.
	W, R, G, B Sélection de la couleur pour le variateur (W: blanc, R: rouge, G: vert, B: bleu) Remarque: A, UV ne sont pas disponibles pour cet appareil
	1-9 Permet de sélectionner une couleur préconfigurée.
	Notes *Chaque pression sur +/- augmente la valeur de 1. Si le bouton est maintenu, la valeur change plus rapidement.

Pile de la commande à distance

1. Le pôle positif (+) de la pile doit être placé comme indiqué ci-dessous.
2. La flèche indique le loquet de verrouillage en plastique.

en ligne. Prenez le temps d'enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Le fait d'enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus efficacement. Prenez également le temps de lire les termes et conditions de notre garantie.

1. Dysfonctionnement. Si vous n'avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays : consultez la liste des distributeurs de votre pays dans la page "Support" de notre site Internet musicitribe.com. Si votre pays n'est pas dans la liste, essayez de résoudre votre problème avec notre "aide en ligne" que vous trouverez également dans la section "Support" du site musicitribe.com. Vous pouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musicitribe.com AVANT de nous renwoyer le produit.

2. Raccordement au secteur. Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l'appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucune exception.
