Puissance absorbée	2 000 W
Diamètre du disque	230 mm
Vitesse à vide	6 000 tr/min
Filetage de broche	M14
Alésage	22 mm
Poids	6 kg
Niveau de pression acoustique	95 dB(A) (± 3 dB)
Niveau de puissance acoustique	106 dB(A) (± 3 dB)
Vibrations meulage	8,5 m/s² (± 1,5 m/s²)
Démarrage progressif Soft Start	Oui
Orientation poignée arrière	180°
Montage poignée auxiliaire	Droite ou gauche
Carter de protection	Orientable sans outil
Voyant de tension	Livetool Indicator™
Coffret antichocs	Inclus
Référence fabricant	5133000550

FOIRE AUX QUESTIONS - EAG2000RS RYOBI

Quel type de disque peut-on monter sur la RYOBI EAG2000RS ?

La EAG2000RS accepte les disques de 230 mm avec un alésage de 22 mm et un filetage de broche M14. Vous pouvez utiliser des disques à meuler, à tronçonner, des disques diamant ou des disques fibre selon le matériau. Ne dépassez jamais la vitesse maximale indiquée sur le disque (6 000 tr/min minimum requis).

Comment changer le disque de la EAG2000RS ?

Débranchez d'abord la machine du secteur. Appuyez sur le bouton de blocage de broche pour immobiliser l'axe, puis dévissez l'écrou de serrage avec la clé de service fournie. Retirez le disque usagé, positionnez le nouveau et resserrez. Replacez toujours le carter de protection avant de rebrancher.

La meuleuse ne démarre pas, que vérifier en premier ?

Vérifiez que la prise est alimentée et que le câble n'est pas endommagé. Le voyant Livetool Indicator™ doit s'allumer dès que la machine est branchée, même interrupteur à l'arrêt. S'il reste éteint, contrôlez le fusible de la prise. Si la machine tourne par à-coups ou ne démarre plus, les charbons peuvent être usés et nécessiter un remplacement.

À quoi sert le voyant Livetool Indicator™ ?

Ce voyant s'allume dès que la machine est branchée au secteur, même si l'interrupteur est en position arrêt. Il signale que l'outil est sous tension et prêt à démarrer. C'est un rappel de sécurité essentiel : débranchez toujours la machine avant tout changement de disque ou intervention.

Comment fonctionne le démarrage progressif Soft Start ?

Le Soft Start monte la vitesse de rotation progressivement au lieu d'un démarrage brusque à pleine puissance. Cela réduit les à-coups, améliore la tenue en main et préserve la durée de vie du moteur et des disques. Cette fonction est particulièrement utile avec les grands disques de 230 mm.

Peut-on utiliser la EAG2000RS pour couper du carrelage ou du béton ?

Oui, en montant un disque diamant de 230 mm (alésage 22 mm, filetage M14) adapté au matériau. Portez obligatoirement une protection oculaire, un masque anti-poussières et des protège-oreilles. Vérifiez que le disque choisi supporte la vitesse de 6 000 tr/min ou davantage avant de l'utiliser.

Comment orienter la poignée arrière sur 180° ?

Tournez la poignée arrière dans le sens anti-horaire pour la desserrer légèrement, faites-la pivoter jusqu'à la position souhaitée, puis resserrez fermement. Cette pivotation à 180° permet d'adapter la prise en main selon que vous travaillez à l'horizontale, à la verticale ou en tronçonnage.

La poignée auxiliaire peut-elle se monter des deux côtés ?

Oui, la poignée auxiliaire se visse indifféremment à gauche ou à droite de la tête de la meuleuse, selon votre préférence ou le type de travail. Elle est indispensable pour maintenir la machine à deux mains en toute sécurité. Vissez-la toujours fermement avant toute utilisation.

Le carter de protection est-il réglable sans outil ?

Oui, le carter s'oriente sans outil : desserrez la bague de fixation, faites pivoter le carter à la position voulue, puis reverrouillez. Il doit impérativement être en place avant chaque utilisation pour protéger l'opérateur des projections de meulage ou des éclats de disque.

La meuleuse chauffe ou dégage une odeur, que faire ?

Un léger échauffement est normal lors de travaux intensifs. Si la machine devient très chaude ou dégage une odeur de brûlé, laissez-la tourner à vide quelques minutes pour ventiler le moteur, puis éteignez et laissez refroidir. Vérifiez que les orifices de ventilation ne sont pas obstrués par la poussière de meulage.

Quel entretien régulier prévoir pour la EAG2000RS ?

Soufflez régulièrement les orifices de ventilation à l'air comprimé pour éliminer les poussières. Vérifiez l'usure des charbons tous les 50 à 100 heures d'utilisation et remplacez-les si nécessaire. Conservez la meuleuse dans le coffret antichocs fourni pour la protéger des chocs et de l'humidité entre les utilisations.

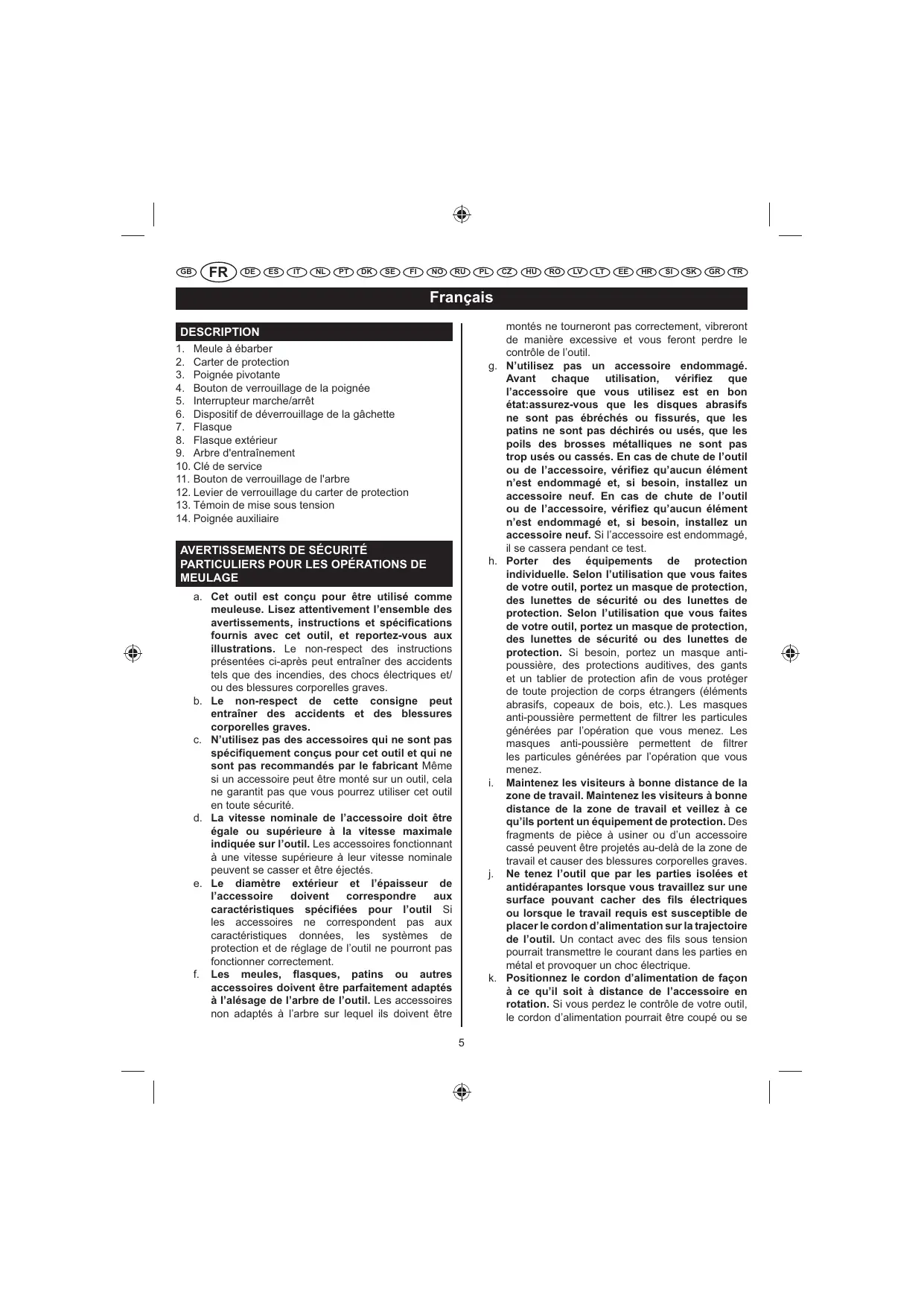

MODE D'EMPLOI EAG2000RS RYOBI

1. Meule à ébarber
2. Carter de protection
3. Poignée pivotante
4. Bouton de verrouillage de la poignée
5. Interrupteur marche/arrêt
6. Dispositif de déverrouillage de la gachette
7. Flamque
8. Flambeau extérieur
9. Arbre d'entraînement
10. Clé de service
11. Bouton de verrouillage de l'arbre
12. Lever de verrouillage du carter de protection
13. Témoin de mise sous tension
14. Poignée auxiliaire

Avertissements de securiteparticuliers pour les opérations demeulage

a. Cet outil est conçu pour être utilisé comme meuleuse. Lisez attentivement l'ensemble des avertissements, instructions et spécifications fournis avec cet outil, et reportez-vous aux illustrations. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des chocs électriques et/ou des blessures corporelles graves. b. Le non-respect de cette consigne peut entraîner des accidents et des blessures corporelles graves. c. N'utilisez pas des accessoires qui ne sont pas spécifiquement conçus pour cet outil et qui ne sont pas recommandés par le fabricant. Même si un accessoire peut être monté sur un outil, cela ne garantit pas que vous pourrez utiliser cet outil en toute sécurité. d. La vitesse nominale de l'accessoire doit être égale ou supérieure à la vitesse maximale indiquée sur l'outil. Les accessoires fonctionnant à une vitesse supérieure à leur vitesse nominale peuvent se casser et être éjectés. e. Le diamètre extérieur et l'épaisseur de l'accessoire doivent correspondre aux caractéristiques spécifiées pour l'outil. Si les accessoires ne correspondent pas aux caractéristiques données, les systèmes de protection et de réglage de l'outil ne pourraient pas fonctionner correctement. f. Les meules, flasques, patins ou autres accessoires doivent être parfaitement adaptés à l'alésage de l'arbre de l'outil. Les accessoires non adaptés à l'arbre sur lequel ils doivent être

montés ne tourneront pas correctement, vibreront de manière excessive et vous ferrez perdre le contrôle de l'outil.

g. N'utilise pas un accessoire endommagé. Avant chaque utilisation, vérifie que l'accessoire que vous utilisez est en bon état : assurez-vous que les disques abrasifs ne sont pas ébréchés ou fissurés, que les patins ne sont pas déchirés ou usés, que les poils des brosses métalliques ne sont pas trop usés ou cassés. En cas de chute de l'outil ou de l'accessoire, vérifie qu'aucun élément n'est endommagé et, si besoin, installez un accessoire neuf. Si l'accessoire est endommagé, il se cassera pendant ce test. h. Porter des équipements de protection individuelle. Selon l'utilisation que vous faites de votre outil, portez un masque de protection, des lunettes de sécurité ou des lunettes de protection. Si besoin, portez un masque anti-poussière, des protections auditives, des gants et un tablier de protection afin de vous protégerez de toute projection de corps étrangers (éléments abrasifs, copeaux de bois, etc.). Les masques anti-poussière permettent de filtrer les particules générées par l'opération que vous menez. i. Maintenez les visiteurs à une distance de la zone de travail. Maintenez les visiteurs à une distance de la zone de travail et veillez à ce qu'ils portent un équipement de protection. Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés au-delà de la zone de travail et causer des blessures corporelles graves. j. Ne tenez l'outil que par les parties isolées et antidérapantes lorsque vous travaillez sur une surface pouvant cacher des fils électriques ou lorsque le travail requis est susceptible de placer le cordon d'alimentation sur la trajectoire de l'outil. Un contact avec des fils sous tension pourrait transmettre le courant dans les parties en métal et provoquer un choc électrique. k. Positionnez le cordon d'alimentation de façon à ce qu'il soit à distance de l'accessoire en rotation. Si vous perdez le contrôle de votre outil, le cordon d'alimentation pourrait être coupé ou se

coincer et votre main ou votre bras pourrait être entraîné vers l'accessoire en rotation.

I. Ne posez jamais votre outil avant que l'accessoire ne soit complètement arrêté. L'accessoire en rotation pourrait entrer en contact avec la surface sur laquelle il est posé et vous faire perdre le contrôle de l'outil. m. Ne faites pas fonctionner votre outil lorsque vous le transportez. L'accessoire en rotation pourrait se prendre dans vos vêtements et vous blesser gravement. n. Nettoyez régulièrement les fentes de ventilation de l'outil. La ventilation du moteur fait pénétrer les poussières à l'intérieur du carter moteur, ce qui peut générer une accumulation excessive de particules métalliques et provoquer des courts-circuits électriques. o. N'utilisez pas votre outil à proximité de produits inflammables. Des étincelles risqueraient de les enflammer. p. N'utilisez pas d'accessoires nécessitant des fluides de refroidissement. L'utilisation d'eau ou de liquides de refroidissement peut causer des électrocutions ou des chocs électriques. q. N'utilisez que des types de meule recommendés pour votre outil électrique ainsi que la protection spécifique à la meule utilisée. Les meules pour lesquelles l'outil électrique n'a pas été prévu ne peuvent pas être protégées de façon adéquate et présentent un danger. r. La protection doit être bien fixée sur l'outil électrique et positionnée de façon à offrir la meilleure sécurité, afin que la plus petite partie possible de la meule soit dirigée vers l'opérateur. La protection aide à protéger l'opérateur des fragments d'une meule brisée ainsi que du contact accidentel avec la meule. s. Les meules ne doivent être utilisées que dans leur domaine d'application recommandé. Par exemple, n'utilisez pas le flanc d'un disque à tronconner pour meuler. Les disques abrasifs de découpe sont destinés à des découpes périphériques, les forces latérales y étant appliquées peuvent entraîner leur bris. t. Assurez-vous de toujours utiliser des supports de disques en bon état et dont la taille et la forme sont adaptées au disque à utiliser. Un support de disque adapté maintient le flanc du disque et réduit le risque de bris. Les supports des disques à découvert peuvent être différents des supports pour meules. u. N'utilisez pas de disques usés en provenance d'outils plus puissants. Les meules destinées à un outil plus important ne sont pas adaptées à

la vitesse de rotation supérieure d'un petit outil et sont susceptibles d'éclater.

Avertissements relatifs au REBOND et AUTRES risques associés

Le rebond est une réaction soudaine qui a lieu lorsque la meule en mouvement, le patin, la brosse ou tout autre accessoire se pince ou se tord, ce qui entraîne le blocage rapide de l'accessoire. L'outil, qui continue à fonctionner, est alors projeté dans la direction opposée au sens d'utilisation de l'accessoire.

Par exemple, si un disque abrasif se pince ou se tord dans la pièce à usiner, le tranchant du disque risque de s'enfoncer dans la surface de la pièce à usiner, ce qui fera brusquement sortir le disque de la pièce à usiner et le projettera vers l'utilisateur ou à distance, en fonction du sens de rotation du disque lorsque celui-ci s'est bloqué. En cas de rebond, le disque abrasif peut également se casser. Le rebond est donc le résultat d'une mauvaise utilisation de l'outil et/ou de procédures ou de conditions d'utilisation incorrectes.

Il peut être évité en veillant à respecter quelques précautions :

a. Maintenez fermement l'outil et positionnez-vous avec tout votre corps et votre bras de façon à pouvoir contrôler un éventuel rebond. Si l'outil dispose d'une poignée auxiliaire, veillez à la tenir pour avoir un contrôle optimal de l'outil en cas de rebond ou de couple de réaction lors de la mise en marche de l'outil. Prenez les mesures nécessaires afin de pouvoir contrôler votre outil en cas de rebond ou de couple de réaction. b. Ne placez jamais votre main à proximité de l'accessoire en rotation afin d'éviter tout risque de blessures corporelles graves en cas de rebond. Accessoire risque de rebondir sur votre main. c. Ne vous placez pas dans la zone où l'outil risque d'être projeté en cas de rebond. En cas de rebond, l'outil est projeté dans la direction opposée au sens de rotation du disque. d. Faites particulièrement attention lorsque vous travaillez sur des angles, des bords tranchants, etc.

Évitez de faire déraper ou de coincer l'accessoire. Lorsque vous travaillez sur des angles ou des bords tranchants ou lorsque vous faites déraper l'outil, le risque est plus élevé de bloquer l'accessoire, et donc de perdre le contrôle de l'outil et provoquer un rebond.

e. N'utilise jamais de lame de tronconneuse à bois ou de lame de scie avec cet outil. De telles lames augmentent le risque de rebond et de perte de contrôle de l'outil.

Avertissements de securite particulers pour les opérations de meulage

a. Vérifiez que la vitesse indiquée sur la meule à ébarber est égale ou supérieure à la vitesse nominale de l'outil. b. Assurez-vous que le diamètre de la meule à ébarber est compatible avec l'outil et que la meule s'insère correctement sur l'arbre. c. Les meules à ébarber doivent être rangées dans un endroit sec. d. Ne placez aucun objet sur les meules. e. Les meules ne doivent pas être utilisées à d'autres fins que des opérations de meulage. f. Avant d'utiliser la meule, assurez-vous qu'elle n'est pas ébréchée ou fissurée. Si tel est le cas, la meule peut se briser, ce qui peut entraîner des blessures corporelles graves. g. Assurez-vous avant utilisation que la meule est correctement montée et serrée, puis faites tournier votre outil à vide pendant 30 secondes en l'orientant de telle sorte qu'il ne présente aucun danger. Arrêtez votre outil immédiatement s'il vibre excessivement ou si vous remarquez d'autres problèmes. Dans cette éventualité, contrôlez votre outil pour déterminer la cause du problème. h. N'utilisez pas de bagues de réduction ou d'entretoises pour réduire l'alésage de meules à grand alésage. i. Vérifiez que la pièce à usiner est correctement maintenue. j. Assurez-vous que les étincelles produites par l'utilisation de l'outil ne créent pas de situation dangereuse, par exemple qu'elles ne sont pas projetées sur des personnes ou des substances inflammables. k. Veillez à toujours porter des lunettes de protection et des protections auditives. l. Si nécessaire, utilisez d'autres équipements de protection tels que des gants, un tablier ou un casque. m. Ne posez jamais votre outil sur le sol ou sur d'autres surfaces lorsqu'il est en marche. Attention, la meule tourne par inertie après l'arrêt de l'outil. Vous ne devez jamais ni toucher la meule, ni la poser sur le sol ou d'autres surfaces lorsqu'elle est en rotation. n. Le flasque de la meule et le flasque extérieur doivent avoir le même diamètre extérieur. o. N'utilisez cet outil que pour les applications pour lesquelles il a été conçu. N'utilisez jamais de fluide de refroidissement ou d'eau. N'utilisez pas cet outil comme un outil fixe. p. Lorsque vous utilisez votre outil, tenez-le fermement avec les deux mains.

Symbole

Alerte de Sécurité

V Volts

Hz Hertz

Courant alternatif

W Watts

n° Vitesse à vide

n° Vitesse nominale

min⁻¹ Nombre de tours ou de mouvements par minute

Conformité CE

Double isolation

Portez une protection auditive

Portez une protection oculaire

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.

Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

Meule à ébarber 230 mm (9 in)

Fréquence 50 Hz

Tension 230V-240V~

Alimentation 2000 W

Filetage de l'arbre M14

Vitesse nominale 6000 min⁻¹

Longueur totale 470 mm

Poids net

6.0 kg

NOTE: Vérifiez la plaque signalétique du produit, car la tension peut être différente en fonction de l'endroit où le produit doit être utilisé.

Vitesse périphérique maximale de la meule: 4,800 m/min.

Exemple de calcul

$$ \begin{array}{l} 3. 1 4 \times 2 3 0 \times 6, 0 0 0 / 1, 0 0 0 = 4 3 3 3, 2 \ 3. 1 4 \times 1 8 0 \times 6, 0 0 0 / 1, 0 0 0 = 3 3 9 1, 2 \ \end{array} $$

Vitesse périphérique de la meule

4,333.2/3,391.2

Diamètre de la meule

230/180

Vitesse à vide de la meuleuse 6000

Accessions standard

Poignée auxiliaire

Une meule à ébarber est fournie avec les accessoires dans certains pays.

Utilisation

Voir figure 4.

Les carters de protection doivent toujours être en place. Veillez à ne pas couvrir les fentes de ventilation pour permettre un refroidissement correct du moteur.

Pour un travail efficace, il est important de bien contrôler la pression exercée sur l'outil ainsi que la surface de contact entre la meule et la pièce à usiner. Pour meuler des surfaces planes, la meuleuse doit former un angle aigu, en général entre et, avec la pièce à usiner. Laissez à la meule le temps d'atteindre sa vitesse maximale avant de commencer le meulage. Un angle trop grand provoque une concentration de la pression sur une petite surface, ce qui peut creuser ou brûler la surface de travail.

Interrupteur

Voir figure 2.

Pour permettre l'appareil en marche, poussez le verrouillage de sécurité vers l'avant puis enoncez l'interrupteur marche/arrêt. Pour arrêter l'appareil, relâchez l'interrupteur marche/arrêt.

Réglage de la poignée pivotante

Voir figure 3.

1. Arrêtez l'outil.
2. Maintenez enfoncé le bouton de verrouillage de la poignée, puis faites-la pivoter à la position désirée jusqu'à ce qu'elle se bloque dans un cran.

Ne changez pas les réglages de la poignée rotative lorsque l'outil est en fonctionnement.

Poignee auxiliaire a trois positions

Voir figure 5.

Conque spécialement avec un angle à trois positions pour un maximum de confort et de contrôle.

Montage de la MEULE a ebarber

Voir figure 4-6.

Vérifiez attentivement que la meule ne présente pas de fissures. Remplacez immédiatement toute meule fissurée.

Montez le flasque, la meule à ébarber et le flasque extérieur sur l'arbre d'entraînement. Assurez-vous que le flasque du disque est bien en place sur l'arbre de broche. Enlevez le bouton de verrouillage de l'arbre situé sur le côté droit du carter moteur. - Serrez le flasque extérieur dans le sens des aiguilles d'une montre à l'aide de la clé de service fournie.

CARTER de protection

Voir figure 7 - 8.

Ouvrez le levier de verrouillage du carter de protection puis placez le carter de protection dans la position souhaitée. L'angle de pivotement maximum est de de chaque côté; autrement, il ne serait pas possible de verrouiller le carter de protection.

Témoin de mise sous tension

Votre meuleuse d'angle est équipée d'un témoin de mise sous tension qui s'allume lorsque l'outil est branché. Ce témoin attire votre attention sur le fait que la meuleuse est sous tension et qu'elle se mettra en marche dès que vous ferez coulisser l'interrupteur vers l'avant.

Entretien

Après utilisation, assurez-vous que votre outil est en bon état de marche.

Nous vous recommandons d'apporter votre outil au moins une fois par an dans un Centre Service Agréé Ryobi pour une lubrification et un nettoyage complets.

N'effectuez aucun réglage lorsque le moteur est en marche.

Débranchez toujours la meuleuse avant de replacer une pièce (meule diamant, meule à ébarber, etc.), de lubrifier l'outil et avant toute opération d'entretien.

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un Centre Service Agréé Ryobi.

Alternatif akim

W Watt

n_0 Bota hiz

n Nominal hiz

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.

Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Le niveau d'émission des vibrations induçé dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires divers, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans justement travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintenance de l'outil et de ses accessoires, maintien en mains au chaud, organisation du travail.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-3, EN62233. Niveau de bruit [K=3dB(A)]: Lp=95dB(A) Lw=106dB(A) Niveau de vibration [K=1.5m/s]: ah=8.5m/s
