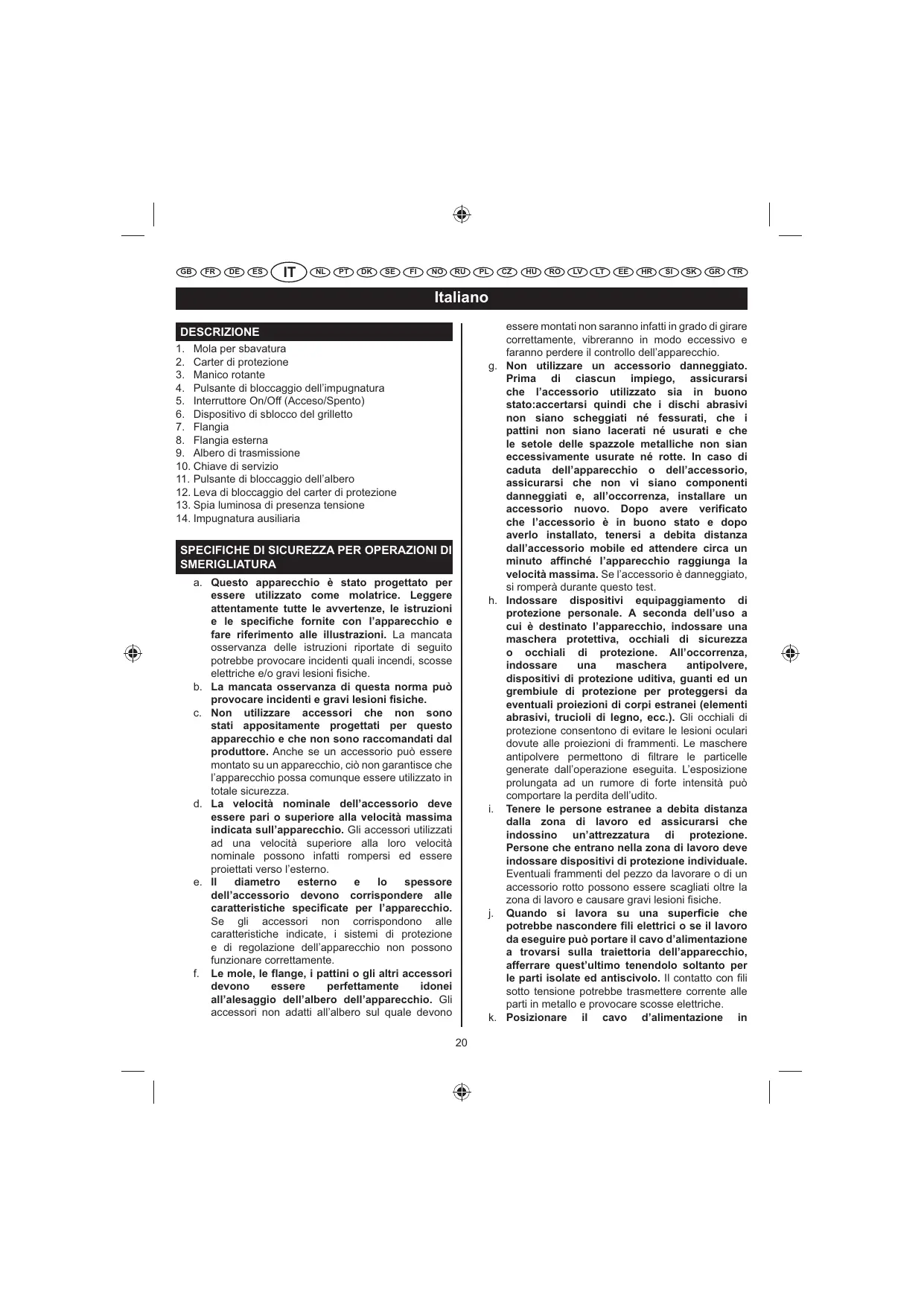

MANUALE UTENTE EAG2000RS RYOBI

1. Mola per sbavatura
2. Carter di protezione
3. Manico rotante
4. Pulsante di bloccaggio dell'impugnatura
5. Interru tlore On/Off (Acceso/Spento)
6. Dispositivo di sblocco del grilletto
7. Flangia
8. Flangia esterna
9. Albero di trasmissione
10. Chiave di servizio
11. Pulsante di bloccaggio dell'albero
12. Leva di bloccaggio del carter di protezione
13. Spia luminosa di presenza tensione
14. Impugnatura ausiliaria

SPECIFICHE DI SICUREZZA PER OPERAZIONI DI SMERIGLIATURA

a. Questo apparecchio è stato progettato per essere utilizzato come molatrice. Leggere attentamente tutte le avventenze, le struzioni e le specifiche fornite con l'apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche.
b. La mancata osservanza di但这a norma cui provocare incidenti e gravi lesions fisiche.
c. Non utilizzato accessori che non sono stati appositamente progettati per questo apparecchio e che non sono raccomandi dal produttore. Anche se un accessorio può essere montato su un apparecchio, ciò non garantisce che l'apparecchio possa comunique essere'utilizzato in totale sicurezza.
d. La velocità nominale dell'accessorio devese sere pia o superiore alla velocità massima indicata sull'apparecchio. Gli accessori utilizzati ad una velocità superiore alla loro velocità nominale possono infatti rompersi ed essere proiettati verso l'esterno.
e. Il diametro esterno e lo spessore dell'accessorio devono corrispondere alle caratteristiche specificate per l'appareccchio. Se gli accessori non corrispondono alle caratteristiche indicate, i sistemi di protezione e di regolazione dell'appareccchio non possono funzionare correttamente.
f. Le mole, le flange, i pattini o gli altri accessori devono essere perfettamente idonei all'alesaggio dell'albero dell'apparecchio. Gli accessori non adatti all'albero sul quale devono

eessere montati non saranno infatti in grado di girare correttamente, viberranno in modo eccessivo e faranno perdere il controllo dell'apparechio.

g. Non utilizzato un accessorio danneggiato. Prima di ciascun impiego, assicurarsi che l'accessorio utilizzato sia in buono stato: accertarsi quando che i dischi abrasivi non siano scheggiati né fessurati, che i patti non siano lacerati né usurati e che le setole delle spazzole metalliche non sian eccessivamente usurate né rotte. In caso di caduta dell'apparechio o dell'accessorio, assicurarsi che non vi siano componenti danneggiati e, all'occorrezza, installare un accessorio nuovo. Dopo aveo verificato che l'accessorio è in buono stato e dopo averlo installato, teneri a debita distanza dall'accessorio mobile ed attendere circa un minuto affinché l'apparechio raggiunga la velocità massima. Se l'accessorio è danneggiato, si romperà durante questo test.
h. Indossare dispositivi equipaggiamento di protezione personale. A seconda dell'uso a cui è destinato l'apparecchio, indossare una mascheria protettiva, occhiali di sicurezza o occhiali di protezione. All'occorrezza, indossare una maschera antipolvere, dispositivi di protezione utitiva, quanti ed un grembiule de protezione per proteggersi da eventuali proiezioni di corpi estranei (elementi abrasivi, trucoli di legno, ecc.). Gli occhiali di protezione consentono di evitare les lesions oculari dovute alle proiezioni di frammenti. Le maschere antipolvere permettono di filtrare le particelle generate dall'operazione eseguita. L'esposizione prolongata ad um rumore di forte intensità più comportare la perdita dell'udito.
i. Tenere le personne estranee a debita distanza alla zona di lavoro ed assicurarsi che indossino un'attrezzatura di protezione. Persona che entrano nella zona di lavoro deve indossare dispositivi di protezione individuale. Eventuali frammenti del pezzo da lavorare o di un accessorio rotto sono essere scagliati o tra la zona di lavoro e causare gravi lesions fisiche.
j. Quando si lavora su una superficie che potrebbe nascondere fili elettrici o se il lavoro da eseguire può portare il cavo d'alimentazione a trovarsi sulla triættoria dell'apparechio, afferrare quest'ultimo tenendo soltanto per le parti isolate ed anticisivolo. Il contatto con fili sotto tensione potrebbe trasmettere corrente alle parti in metallo e provocare scosse elettriche.
k. Posizione il cavo d'alimentazione in

Italiano

modo tale che si trovi a debita distanza dall'accessorio in rotazione. Se si perde il controlo dell'apparecchio, il cavo d'alimentazione potrebbe venire tagliato o incastrarsi e la mano o il braccio dell'operaatore potrebbero essere trascritati versuso l'accessorio in rotazione.

1. Non posare mai l'apparecchio prima che l'accosario si sua completeness arrestato. L'accosario in rotazione potrebbe entrare a dato con la superficie sulla quale è posato efare perdere il controllo dell'apparecchio.
   m. Non fare funzionare l'apparecchio nelle lo si trasporta. L'accessorio in rotazione potrebbe impigliarsi nei propri indumente causare gravi lesionsi.
   n. Pulire regolarmente le aperture di ventilazione dell'apparecchio. La ventilazione del motore fa penetrare le polveri all'interno del carter del motore, con consequence accumulo eccessivo di particelle metalliche e possibilità di scosse elettriche.
   o. Non utilizzato l'appareccchio nelle vicinanze di prodotti infiammabili. Le eventuali scintille generate rischierebbero di incendiari.
   p. Non utilizzato accessori che richiedono fluidi di raffreddamento. L'utilizzo di acqua o di liquidi di raffreddamento cui poto causare episodi di elettrrocuzione o scosate elettriche.
   q. Utilizzare solo con il tipo di ruote indicate con quello elettROUTensile e con i pararuote specifici per queste ruote. Le ruote non indicate per quello elettROUTensile non possono garantire una protezione sicura.
   r. I pararuote devono essere collegati all'elettROUTensile in modo da garantire una massima sicurezza, lasciando solo una minima parte delle ruote esposta verso l'opereatore. I pararuote auitano a proteggere l'opereatore da frammente di ruote rotte e da contatto accidentale con le ruote.
   s. Le ruote devono essere utilizzate solo per le applicazioni raccomandate. Per esempio, non svolgere operazioni di smerigliatura con la parte laterale delle ruote di taglio. Le ruote di taglio abrasive andranno utilizzate per operazioni di smergliatura periferiche, aplicare pressione laterale a quale ruote potra farle rompere.
   t. Utilizzare sempre flange per ruote non danneggiate delle corrette dimensioni e misure, adatte alle ruote selezione. Le flange per le ruote sostengono le ruote riducendo la possibilità di rottrura. Le flange per le ruote di taglio possono essere diverse dalle flange delle ruote di smerigliatura.

u. Non utilizzato ruote consumate per elettrotensili grandi. Le ruote indicate per elettrotensili più grande non sono adatte per velocità più alto di utensili più piccoli e potranno scoppiare.

RIMBALZIE AVVERTENZE CORRELATE

Il contraccolpo è una reazione improvisa che si verifica quando la mola in movimento, il pattino, la spazzola o qualunque altri accessori si incastra o si piega, con consequence bloccaggio rapido dell'accessorio. L'apparecchio, che continua a funzionare, viene quindi proiettato nella direzione opposta alla quale di utilizzo dell'accessorio.

Ad esempio, se un disco abrasivo si incastra o si piega nel pezzo dal lavorare, il tagliente del disco rischia di penetrare nella superficie del pezzo facendo uscire bruscamente il disco dal pezzo e scagliandolo versusl'operatoro o comunque a distanza, a seconda del senso di rotazione del disco nel momento in cui si è bloccato. La ruota più saltare verso o lontano dall'operatorate, a seconda della direzione del movimento della ruota al punto di pizzicamento. In caso di contraccolpo, il disco abrasivo piùanche rompersi.

Il contraccolpo èpertanto il risultato di unutilizzo errato dell'apparecchio e/o di procedimenti o di condizioni di impiego inapproprii.Questa evenienza più essere evitata assicurandosi di adottare alcune misure precauzionali:

a. Tenere l'apparecchio saldamente e posizionare il proprio corpo e il braccio in modo tale da riuscire a controllare un eventuale contraccolpo. Se l'apparecchio dispone di un'impugnatura ausiliaria, assicurarsi sempre di afferrarla per averire il controlo ottimale dell'apparecchio in caso di contraccolpo o di controcoppia al momento della sua messa in funzione. Adottare le misure necessarie per riuscire a controllare l'apparecchio in caso di contraccolpo o di controcoppia.
b. Non avvincare mai la mano all'accessorio in rotazione,onde evitare qualunque rischio di gravi lesions fisiche in caso di contraccolpo. Accessorio possono causare contraccolpi alla mano.
c. Non sistemarsi nella zona in cui l'apparecchio rischia di essere scagliato in caso di contraccolpo. In caso di contraccolpo, l'apparecchio viene scagliato nella direzione opposa al senso di rotazione del disco.
d. Prestare particolare attenzione quando si lavora su angoli, bordi taglienti, ecc. Evitare di fare slittare o di incastrare l'accessorio. Quando si lavora su angoli o bordi

Italiano

taglienti o si fa slittare l'apparecchio, si accentua il rischio di bloccare l'accessorio e pertanto di perdere il controllo dell'apparecchio stesso e di provocare un contraccolpo.
e. Non utilizzato mai lame adatte alle troncatrici per legno o lame da sega con questo apparecchio. Queste lame augmentano infatti il rischio di contraccolpo e di perdita di controllo dell'apparecchio.

CON ULTERIORI AVVERTENZE DI SICUREZZA PER OPERAZIONI DI TRITURAZIONE

a. Verificare che la velocità individata sulla mola per sbavatura sia uguali o superiore alla velocità nominale dell'apparechio.
b. Accertarsi che i diametro della mola per sbavatura sua compatibile con l'apparecchio e che la mola si inserisce correttamente sul'albero.
c. Riporre le mole per sbavatura in un luogo asciutto.
d. Non collocare alcun oggetto sopra le mole.
e. Non utilizzare le mole per effettuare lavorazioni diverse alla molatura.
f. Prima di utilizzato la mola, accertarsi che non sia scheggiosa o fessurata. Nel caso in cui risultasse scheggiata o fessurata, la mola potrebbe rompersi e provocare gravi lesioni fisiche.
g. Prima dell'uso, accertarsi altresi che la mola si montata e serrata correttamente, quando fare girare l'apparechio a vuoto per 30 secondi orientandolo in modo tale che non rappresenti un pericolo. Arrestare immediamente l'apparechio nel caso in cui vibriccessivamente oppure se si notano altre anomalie. In tal caso, controlare l'apparechio per determinare la causa del problema.
h. Non utilizzato riduttori o adattatori per ridurre l'alesaggio di mole a grande aesaggio.
i. Verificare che il pezzo da lavorare sia bloccato in modo corretto.
j. Assicurarsi che le scintille prodotte durante l'uso dell'apparechio non creino situazioni pericolose, quali ad esempio quale causate alla loro proiezione sui persono o sostanze infiammabili.
k. Indossare sempre occhiali protettivi e dispositi vi di protezione uditiva.
1. Se necessario, utilizzare altre attrezzzature di protezione, come ad esempio guanti, grembiuli o caschi.
m. Non adagiare mai l'apparecchio acceso sul pavimento o su altre superfici. Attenzione:Dopo I'arresto dell'apparecchio, la mola continua a girare per inerzia. Non toccare mai né posare a terra o su altre superfici la mola in rotazione.
n. La flangia della mola e la flangia esterna devono ave lo stesso diametro esterno.

o. Utilizzare l'apparecchio solo per le applicazioni per cui è stato concepito. Non utilizzato mai liquido di raffreddamento o acqua.Non utilizzato l'apparecchio come un apparecchio fisso.
p. Durante l'uso, tenere l'apparecchio ben saldo con entrambe le mani.

SIMBOLO

Allarme di sicurezza

V Volt

Hz Hertz

Corrente alternata

W Watt

n_0 Velocità a vuoto

n Velocità nominale

min-1Numero di giri o di movimenti al minuto

Conformità CE

Doppio isolamento

Indossare cuffie di protezione

Indossare occhiali di protezione

Leggere attentamente le istruzioni prima di avviare l'utensile.

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adegutamente tali rifiuti.

Riciclare le materiae prime anziché gettarle
tric rifiuti domestici. Per tutelare l'ambiente,
l'appareccchio, gli accessori e gli imballaggi
devono essere smaltiti separatamente.

SPECIFICHE

Mola per sbavatura 230 mm (9 in)

Frequenza 50 Hz

Voltaggio 230 V - 240 V~

Italiano

Alimentazione 2000 W

Filetture dell'albero M14

Velocità nominale 6000 min-1

Lunghezza totale 470 mm

Peso netto 6.0 kg

NOTE: Verificare la targhetta d'identificazione del prodotto, in quanto la tensione potrebbe variate in funzione del luogo in cui viene utilizzato il prodotto.

Velocità periferica massima della mola: 4,800 m/min.

Esempio di calcolo

$$ 3. 1 4 \times 2 3 0 \times 6, 0 0 0 / 1, 0 0 0 = 4. 3 3 3, 2 $$

$$ 3. 1 4 \times 1 8 0 \times 6, 0 0 0 / 1, 0 0 0 = 3. 3 9 1, 2 $$

Velocità periferica della mola 4,333.2/3,391.2

Diametro della mola 230/180

Velocità a vuoto della molatrice 6.000

ACCESSORI STANDARD

Impugnatura ausiliaria

In alcuni paesi, tra gli accessori viene fornita in dotazione una mola per sbavatura.

FUNZIONAMENTO

Vedere la figura 4.

AVVERTENZE

I carter di protezione devono sempre essere installati. Fare attenzione a non copire le aperture di aerazione, onde consentire un adeguato raffreddamento del motore.

Per effettuare un lavoro efficace, è importante controllare attentamente la pressione esercitata sull'appareccchio e la superficie di contatto tra la mola ed il pezzo da lavorare. Per molare superfici piane, la molatrice deve formare un angolo acuto, in generale compreso tra 10^ e 20^ , con il pezzo da lavorare. Prima di iniziare la fase di molatura, attendere che la mola raggiunga la velocità massima. Un angolo troppo ampio provoca una concentrazione della pressione su una piccola superficie; in quello caso, la superficie di lavoro potrebbe perforarsi o bruciarsi.

INTERRUPTORE

Vedere la figura 2.

• Per avviare l'unità, posizionare in avanti l'interruttore di blocco e quando premere l'interruttore on/off (Acceso/ Spento).
  Per spagnere l'unità, rilasciare l'interruttore on/off (Acceso/Spento).

REGOLARE LA POSIZIONE DEL MANICO ROTANTE

Vedere la figura 3.

1. Arrestare l'utensile.
2. Premere e tenere premuto il tasto di blocco del manico, quando girare il manico rotante nella posizione desiderata fino a che non sia correttamente inserto al suoosto.

AVVERTENZE

Non regolare il manico rotante quando l'utensile è in funzione.

MANICO SECONDARIO REGOLABILE IN TRE POSIZIONI

Vedere la figura 5.

Disegnato specificamente e regolabile in tre posizioni per massimo comfort e controlo.

INSTALLAZIONE DELLA MOLA PER SBAVATURA

Vedere la figura 4 - 6.

AVVERTENZE

Verificare attentamente che la mola non presente fissure. Sostituire immediatamente una mola fessurata.

• Montare la flangia, la mola per sbavatura e la flangia esterna sull'albero di trasmissione.
  Assicurarsi che la flangia del disco sa correttamente inserta sull'albero.
  Premere il pulsante di bloccaggio dell'albero posto sul lato destro del carter del motore.
  Mediente la chiave di servizio fornita in dotazione, serrare la flangia esterna in senso orario.

CARTER DI PROTEZIONE

Vedere la figura 7 - 8.

Aprière la leva di bloccaggio del carter di protezione, quandi portare il carter di protezione nella posizione desiderata. L'angolo massimo di rotazione è di 90^ su ciascun lato; in caso contrario lo schermo di blocco non può essere

Italiano

bloccato.

SPIA LUMINOSA DI PRESENZA TENSIONE

La molatrice angolare è dotata di una spia luminosa di presenza tensione, che si illumina quando l'apparecchio è collegato all'alimentazione elettrica. Questa spia attira l'attenzione dell'utilizzatore sul fatto che la molatrice è molto tensione e si mette in funzione non appena l'interruttore viene spostato in avanti.

MANUTENZIONE

Dopo I'uso, verificare sempre lo stato dell'apparecchio.

Si raccomanda di portare l'apparechio almeno una volta l'anno presso un Centro di Assistenza Autorizzato Ryobi per sottoporlo ad una completeness lubrificazione e pultura.

AVVERTENZE

Non effettuare alcun tipo di regolazione quando il motore è in funzione.

Scollegare sempre la molatrice dall'alimentazione eletrica prima di sostituire un componente (mola diamantata, mola per sbavatura, ecc.) O di lubricare l'apprecchio e comunique prima di effettuare qualsiasi intervento di manutenzione.

AVVERTENZE

Per maggiore sicurezza ed affidabilità, effettuare tutte le riparazioni presso un Centro di Assistenza Autorizzato Ryobi.

Nederlands

BESCHRIJVING

GARANTIA - CONDICIONES

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione euzzi difettosi per una durata di ventiquattro (24) mesi, a partire alla data indicata sull'originale della fattura compilata dal rivenditore e consegnata all'utente finale.

Il deterioramento provocato dall'usura normale, da un utilizzato o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso nella presente garanzia. La garanzia è esclusaanche per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfinanzamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diritti legali relativi a prodotti difettosi non sono rimessi in causa alla presente garanzia.

NL

GARANTIEVOORWAARDEN

Il livello di vibrazioni indicato in quello foglio informativo è stato misurato seguito un test svolto secondo il requisiti eschiati dallo standard EN60745 e potra essere utilizzato per apparagare un otensile con un'alto. Potrà essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicate tenendoiconte delle applicazioni principali dell'tensile. Comunchque se l'otensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra variare. Ciò potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di espozizione alle vibrazioni dovre inoltrere predeire in considerazione i tempi in cui l'utensile viene spento o è acceso ma non viene utilizzato. Ciò piotta significativamente ridurre il livello di espozizione in un periodo totale di funizamento. Ulteriori misure di sicurezza per proteggere l'operaore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.

WAARSCHUWING

DICHIARAZIONE DI CONFORMITA

Dichiariano, assuming modulo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle segunti normative e ai relativi documenti: 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-3, EN62233. Livello di rumore [K=3dB(A)]: Lp=95dB(A) Lw=106dB(A) Livello di vibrazioni [K=1.5m/s]: ah=8.5m/s
