ICOA 12 A BT - Haut-parleur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Haut-parleur actif
Puissance de sortie	300 W RMS
Dimensions	360 x 600 x 360 mm
Poids	12 kg
Réponse en fréquence	50 Hz - 20 kHz
Connectivité	Bluetooth, XLR, jack 6,35 mm
Utilisation recommandée	Concerts, événements en plein air, installations fixes
Entretien	Nettoyage régulier, vérification des connexions
Réparation	Service après-vente recommandé pour les réparations majeures
Sécurité	Éviter l'exposition à l'eau, utiliser des câbles de qualité
Garantie	2 ans

FOIRE AUX QUESTIONS - ICOA 12 A BT LD Systems

Comment puis-je connecter mon LD Systems ICOA 12 A BT à un appareil Bluetooth ?

Pour connecter votre haut-parleur LD Systems ICOA 12 A BT à un appareil Bluetooth, activez le Bluetooth sur votre appareil (smartphone, tablette, etc.), mettez le haut-parleur sous tension et appuyez sur le bouton Bluetooth. Sélectionnez le haut-parleur dans la liste des appareils disponibles sur votre appareil.

Que faire si le haut-parleur ne s'allume pas ?

Vérifiez que le haut-parleur est correctement branché à une prise électrique et que la prise fonctionne. Si le haut-parleur est alimenté par une batterie, assurez-vous que la batterie est chargée.

Comment régler le volume du haut-parleur ?

Utilisez le bouton de volume situé sur le panneau de contrôle du haut-parleur pour augmenter ou diminuer le volume. Vous pouvez également ajuster le volume depuis votre appareil connecté.

Le son est-il de mauvaise qualité, que faire ?

Vérifiez que le haut-parleur est à une distance appropriée de l'appareil source. Assurez-vous également que le volume n'est pas trop élevé, car cela peut distordre le son. Testez avec une autre source audio pour voir si le problème persiste.

Puis-je utiliser le haut-parleur en extérieur ?

Oui, le LD Systems ICOA 12 A BT peut être utilisé en extérieur. Assurez-vous de le protéger des intempéries et de l'humidité, car il n'est pas étanche.

Comment réinitialiser le haut-parleur ?

Pour réinitialiser le haut-parleur, éteignez-le, puis maintenez enfoncé le bouton Bluetooth et le bouton de mise sous tension en même temps jusqu'à ce que le voyant clignote. Cela restaurera les paramètres d'usine.

Le haut-parleur ne se connecte pas à mon appareil, que faire ?

Assurez-vous que le haut-parleur est en mode de couplage et que votre appareil Bluetooth est à proximité. Essayez de supprimer le haut-parleur de la liste des appareils couplés sur votre appareil et de recommencer le processus de connexion.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de LD Systems dans la section support.

MODE D'EMPLOI ICOA 12 A BT LD Systems

Cet apparéil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grace à de nombreuses années d'expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrezrapidement à utiliser votre apparéil LD Systems de façon optimale.

Pour plus d'informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

MESURES PREVENTIVES

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sur.
3. Veuillez suivre toutes les instructions
4. Observe tous les messages d'advertisement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.

5. N'utilisez l'appareil que pour des applications et de la façon appropriées.

6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont ete montees correctement, et quelles sont securises. Verifiez que I'appareil est instalé en toute sécurité, et qu'il ne peut pas tomber.

7. Lors de l'installation, observez les reglementations de sécurité en vigueur dans votre pays.

8. N'installé et n'utilise pas l'appareil à proximate de radiateurs, d'accumulateurs de chaleur, de jours ou de toute autre source de chaleur. Vérifie que l'applièt est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur I'appareil - par exemple, une bougie allumée.
10. Ne bloquez pas les ouies d'airation. Éviter toute exposition directe aux rayons du soleil!
11. Gardez une distance minimale de 20 cm autour et au-dessus de l'appareil.
12. N'utilise pas l'appareil à proximate immediate d'eau (à moins qu'il ne s'agisse d'un apparéil concu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
13. Vérifie qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
14. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
15. N'utilisez avec cet apparéil que des accessoires recommendés et approuvés par le fabricant.
16. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
17. Lrs du branchement de l'appareil, sccurisez le passage du cable secteur, ain d'eviter tout dommage ou accident, par exemple quelqu'un qui trube sur le cable.
18. Lrs du transport, verifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
19. Si vous appeareil ne fonctionne plus correctement, que de I'eau ou des objets ont penetre a l'intérieur, ou qu'il a ete endomagge de quelque facon que ce soit, eteignez-le immediatement et debranchez sa prise secteur (s'il s'agit d'un apparieil alimentete). Cet apparieil ne doit etre réparé que par un personnel autorisé.
20. Pour le nettoyage de l'appareil, utilisez un chiffon sec.
21. Observe toutes les reglementations en vigueur dans votre pays pourmettre l'appareil au rebut.Lorsque vous jetez I'emballage de I'appareil, veuillez séparer plastique,papier et carton.
22. Les films plastique doivent etre mis hors de portee des enfants.
23. Veuillez noter que les changements ou modifications n'avant pas ete expressement approuvés par la partie responsable de la conformite pourraient annuler le croit accorded a l'utiliser de faire fonctionner I'equipement.

1. ATTENTION: Si le cable de l'appareil est muni d'un fil de terre, il doit etre relié a une prise murale avec terre. Ne desactive jamais la mise à la terre d'un apparieil.
2. N'allumez pas l'appareil immediatement s'il a subi une grande differenc de temperature ambiente (par exemple, lors du transport). L'humidite et la condensation pourraient I'endommager. Ne mettez I'appareil sous tension que lorsqu'il est parvenu à la temperature de la piece.
3. Avont de relier l'appareil à la prise murale, vérifie que la valeur et la fréquence de tension secteur sur laquelle il est réglo correspondant bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélection de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur régée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livre avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le cable secteur. Assurez-vous que le cable secteur n'est pas trop pince, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lrs du branchement de l'appareil, verifie que I'acces au cable secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la pris murale des que you nutilisez pas I'appareil pendant un certain temps, ou si you desirez nettoyer I'appareil. Pour ce faire, tirez always sur la fiche elle-meme, ou sur le bloc secteur lui-meme; ne tirez jamais sur le cable. Ne manipulez jamais le cable secteur ou I'adaptateur secteur avec des mains mouillées.
6. N'eteignez/raillumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT: Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon repétée, veuillez consulter un centre de réparations/agree.
8. Pour séparer complètement l'appareil du secteur, débranche le cordon secteur ou l'adaptateur de la prise murale.

9. Si vous appeareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord deverrouiller le mecanisme avant d'enlever le cordon se-. teur. Attention, lorsque vous retirez le cable secteur, a ne pas faire bouger I'appareil, ce qui pourrait se traduire par un risque de chute, de bleisser\ quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.

10. Debranche la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilise pas l'appareil pendant une longue période. 34. L'appareil ne peut pas etre utilise par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'experience et de connaissances.

11. On doit interdire aux enfants de jouer avec l'appareil.
12. Si le cable d'alimentation de l'appareil est endommagé, l'appareil ne peut pas être utilisé. Le cordon d'alimentation doit être remplace par un cable approprié ou un module spécial provenant d'un centre de service/agréé.

ATTENTION :

Ne démonze jamais le couvercle de l'appareil, vous risquez de receivevoir un chic electrique. L'appareil ne renferme aucune piece ni composant réparable ou remplaçable par l'utilisateur. Ne confie l'entretien et la réparation qu'a un personnel qualifié.

Le pictogramme en forme de triangle équilatorial contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilateral renferment un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention! Cet apparéil est conçu pour une utilisation à une altitude maximal de 2000 m au-dessus du niveau de la mer.

Attention! Ce produit ne convient pas à une utilisation dans les climats tropicaux.

ATTENTION! NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet apparil a ete concu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet apparil est soumise aux reglementations et directives en vigueur dans voe pays en maitre de prevenion d'accident. En tant que fabricant, Adam Hall est tenu de you averir formellement des risques relatifs à la sante. Risques provoqués par une exposition prolongee à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pressiion sonore (exprimes en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irreparables chez les artistes, les techniciens et le public. Evitez toute exposition prolongee à des niveaux de pressiion sonore élevés (supérieurs à 90 dB SPL).

CHARACTERISTIQUES

LDICOA12A(BT)

• Veritable modele polyvalent pour utilisations en mode large bande, satellite et en retour de scene
• Enceinte 2 voies avec boomer 12"
• Bluetooth® Audio Streaming sur le modele BT
  SPL max. de 126 dB et puissance RMS de 300 W
  Application verticale et horizontale grace a la structure coaxiale, avec tweeteter rotatif CD optimise grace a la BEM
  Boomer pavillonné
  DSP Dynx à 4 préréglages avec égaliseur 3 bandes et fonction délié
• 2 canaux d'entree Ligne/Micro, avec potentiometres individuels de reglage de gain, entree jack 3,5 mm et sortie Mono Mix
• Embase pour pied Dual Tilt 36 mm avec angle d'inclinaison de 0^ et 5^ , angle de monitateur de 55^ avec assise stable
  Grille frontale résistante aux chocs, assurant une protection optimale de l'enceinte
• 4 poignées en aluminium à surface ergonomique caoutchoutée
• Accessoires divers et disponibles en option pour l'installation et le transport

LDICOA15A(BT)

• Veritable modèle polyvalent pour utilisations en mode large bande, satellite et en retour de scene
• Enceinte 2 voies avec boomer 15"
• Bluetooth® Audio Streaming sur le modele BT
  SPL max. de 128 dB et puissance RMS de 300 W
• Application verticale et horizontale grâce à la structure coaxiale, avec tweeteter rotatif CD optimise grâce à la BEM
• Boomer pavillonné
• DSP Dynx à 4 prérglages avec égaliseur 3 bandes et fonction liéai
• 2 canaux d'entree Ligne/Micro, avec potentiometres individuels de reglage de gain, entree jack 3,5 mm et sortie Mono Mix
• Embase pour pied Dual Tilt 36 mm avec angle d'inclinaison de 0^ et 5^ , angle de monitateur de 55^ avec assise stable
  Grille frontale résistante aux chocs, assurant une protection optimale de l'enceinte
• 4 poignées en aluminium à surface ergonomique caoutchoutée
• Accessoires divers et disponibles en option pour l'installation et le transport

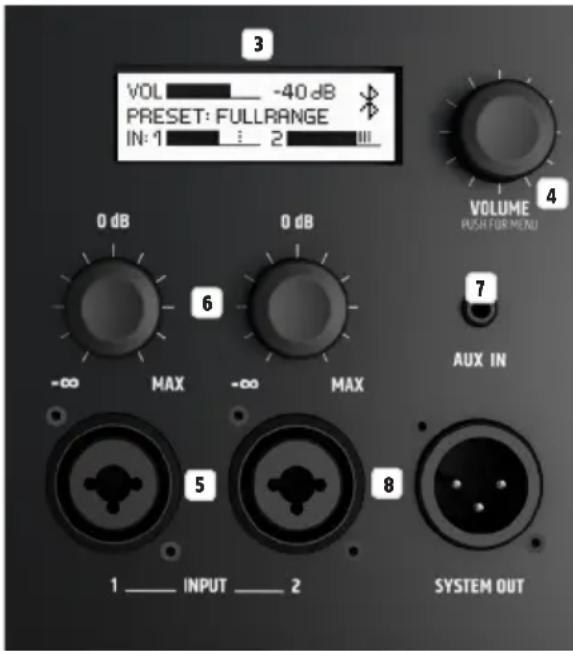

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

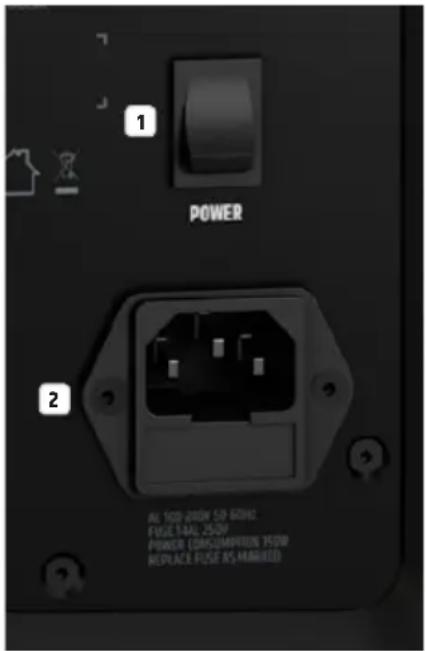

1 POWER

Interrupteur marche/arrét. Dans la chaine du signal, toujours allumer l'enceinte en dernier et l'éteindre en premier.

2 EMBASE SECTEUR ET PORTE-FUSIBLE

Embase secteur CEi avec porte-fusible intégré. Un cable d'alimentation adapté est fourni.

REMARQUE IMPORTANTE : Remplacer le fusible exclusivement par un fusible de même type et de même valeur. Respecter les indications figurant sur le boitier. Si le fusible saute de façon récurrente, contacter un centre de réparation/agree.

3 ÉCRAN À CRISTAUX LIQUIDES

Ecran graphique a cristaux liquides multifonction permectant d'afficher le volume general, le prerelage DSP et les niveaux d'entree des canaux 1 et 2 Le menu d'dition affiche les options de menu, les options de sous-menu et les options de modification correspondantes.

4 VOLUME/PUSH FOR MENU

Le volume general peut etre direment regle depuis I'ecran principal en tournant I'encodeur rotatif a bouton pousoir. Appuyer sur I'encodeur rotatif a bouton pousoir pour acceder au menu d'edition. Naviguez a travers le menu d'edition a laide de I'encodeur rotatif a bouton pousoir, ajustez les parametes du systeme et modifiez les valeurs dans les options de menu correspondantes.

INPUT1-2

Entres audio symétriques des canaux 1 et 2 avec embases combo XLR/jack. Les entrées conviennent aussi bien pour les signaux de niveaux ligne que pour le raccordement direct d'un microphone. Les entrées ne sont pas équipées d'une alimentation fantôme.

GAIN

Potentiometre pour l'amplification d'entrée des canaux 1 et 2. Pour un rapport signal/bruit optimal, regler un signal au niveau le plus élevé possible en veillant a ce que le témoin de créé n'apparaisse pas à l'écran ou seulement pour une courte durée afin d'éviter la distorsion de signal et l'endommagement du système. Si nécessaire, reglez également le niveau de sortie de la source.

AUX IN

Entree audio asymetrique avec prise jack stereo de 3,5 mm. Un signal stereo en presence est somme en mono en interne. Regler le volume du canal AUX IN a l'aide du potentiometre de gain du canal 2, mais aussi sur le support de lecture si nécessaire, et le volume general a I'aide de I'encodeur rotatif a bouton pouvoir.

SYSTEM OUT

Sortie audio symétrique avec connecteur XLR male à 3 broches. Le signal délivré est unmelonde des canaux 1 et 2 et AUX IN.

UTILISATION

REMARQUES

Dés que l'enceinte est correctement raccordée au réseau électrique et allumée, le logo LD Systems s'affiche à l'écran pendant un court instant. Tous les réglages, tels que les preset, l'égaliser et le délambda sont charges tels quils étaient lors de la mise hors tension de l'enceinte. Bluetooth est désactivé automatiquement en cas de redémarrage si la fonction était préalablement activée (sur les modèles équipés de Bluetooth). ÀpRES cette procédure, qui ne dure qu'environ une seconde, l'enceinte est opérationnelle.

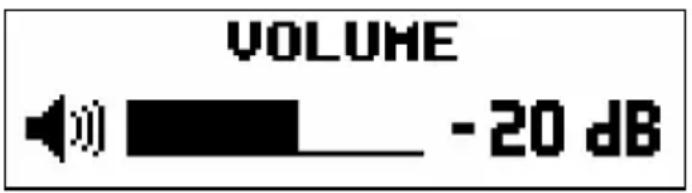

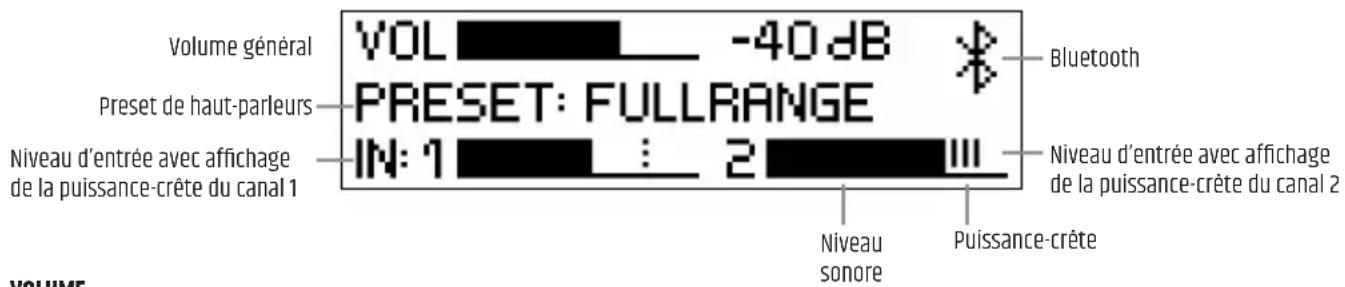

AFFICHAGE PRINCIPAL DE L'ECRAN

En mode de fonctionnement normal, l'affichage principal est activé. Par ailleurs, le volume général régèle, le preset de haut-parleurs activé, le niveau d'entrée des canaux 1 et 2, et le symbole Bluetooth sur les modèles pourvus de cette fonction, s'affichent à l'écran lorsque Bluetooth est activé (voir l'illustration).

Depuis l'ecran principal, le volume general peut etre directement regle de -60 a +10 dB en tournant I'encodeur rotatif a bouton possoir VOLUME/ PUSH FOR MENU. Le relage effectue en tournant I'encodeur s'affiche alors automatiquement a I'ecran (voir l'illustration ci-dessous). Au bout d'environ 8 secondes d'inactite, I'ecran principal s'affiche a nouveau automatiquement. Pour un affichage immediat de I'ecran principal, appuyer sur I'encodeur.

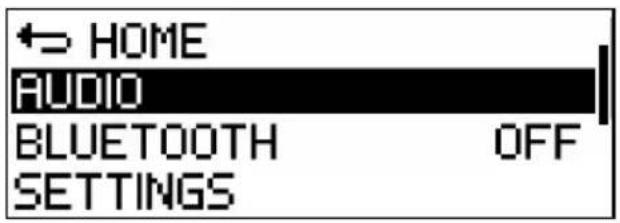

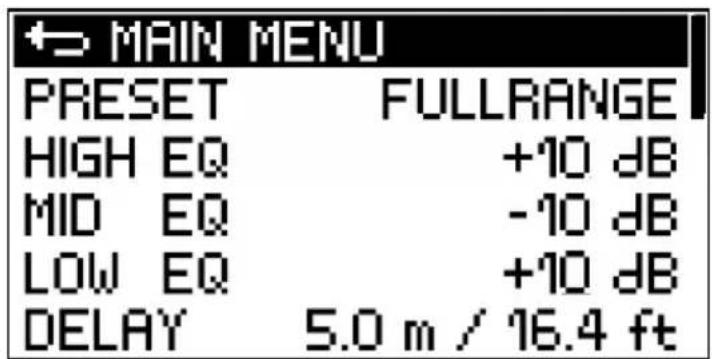

RéGLAGES AUDIO (AUDIO)

Appuyer sur I'encodeur rotatif a bouton possoir pour acceder au menu principal, puis tournez-le pour selectionner l'option de menu AUDIO (apparait en fonce). Appuyez une nouvelle fois sur I'encodeur pour acceder au sous-menu et tournez-le pour selectionner l'option de sous-menu souhaitee. Appuyez sur I'encodeur pour valider. Tournez I'encodeur pour modifier une valeur et appuyez sur I'encodeur pour confirmer la modification aportee. Les options de sous-menu et les informations associées sont presentees dans le tableau suivant. Selectionner MAIN MENU dans le sous-menu et appuyer sur I'encodeur pour returner au menu principal, selectionner HOME dans le menu principal, confirmier en appuyant sur I'encodeur pour returner a I'affichage principal. L'écran principal s'affiche automatiquement au bout d'environ 8 secondes d'inactivité.

AUDIO (Modifier la valeur = tourner l'encodeur, confirmer la modification de valeur = appuyer sur l'encodeur)
→MAIN MENU Retour au menu principal
PRÉSET SÉLECTION	du préréglage de haut-parleur	FULL-RANGE	Gain Frequency
		MONITOR	Gain Frequency
		FLAT	Gain Frequency
		SAT	Gain Frequency
HIGH RÉGlage des féquences aigués de -10 dB à +10 dB
MID EQ RÉglage des féquences medianares de -10 dB à +10 dB
LOW EQ Paramètres des basses féquences de -10 dB à +10 dB
DELAY	Temporisation du signal audio par pas de 0,1 m jusqu'à 10 m (0 m = OFF, affichage en metres et pieds)

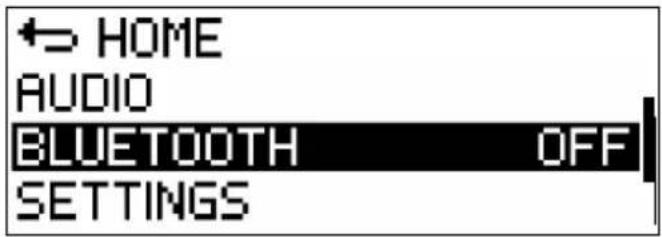

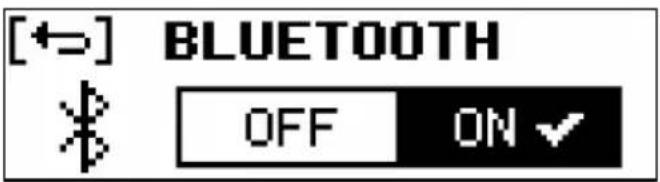

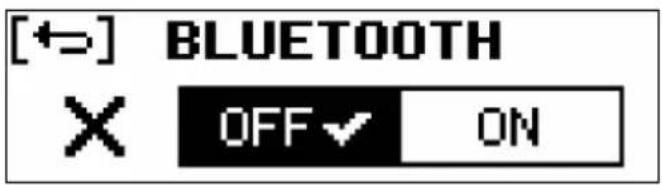

BLUETOOTH (uniquement sur les modeles LDICOA12ABT et LDICOA15ABT)

Les modèles LDICOA12ABT et LDICOA15ABT sont dotés de la fonction Bluetooth, ce qui signifie que les fichiers audio d'un autre appareil Bluetooth (par ex. un smartphone, une tablette) peuvent être lus sur les haut-parleurs (distance maximale entre les deux apparéils: env. 10 mètres, les signaux stéroides sont sommés en mono en interne). Appuyer sur l'encodeur rotatif à bouton pouvoir de l'émetteur pour activer la fonction Bluetooth et acceder au menu principal, puis le tournier pour selectionner l'option de menu BLUE TOOTH (apparait en foncé). Appuyer à nouveau sur l'encodeur pour acceder au sous-menü, puis le tournier pour selectionner ON (retour au menu principal par []). Appuyer sur l'encodeur pour confirmer, selectionner l'option de sous-menü HOME, puis confirmer à nouveau en appuyant sur l'encodeur. Un symbole Bluetooth clignotant apparait maintainant sur l'affichage principal, activéz Bluetooth sur votre smartphone ou votre tablette et recherchez les apparéils disponibles sur l'interface utilisateur. Selectionner l'option « LD ICOA® 12 » ou « LD ICOA® 15 » et y accoupler ou raccorder votre applériel Bluetooth avec le module Bluetooth du haut-parleur. Dès que le processus est achéve, la lecture audio peut démarrer et le symbole Bluetooth reste alors affché en permanence à l'écran. Si la connexion Bluetooth est interrompue (par ex. apparéil hors de portée), le symbole Bluetooth recommencé à clignoter. Le réglage du volume s'effectue sur le support de lecture et celui du volume général à l'aide de l'encodeur. Si une connexion Bluetooth avec le haut-parleur n'est plus nécessaire pendant une phase de sonorisation, désactiver la fonction Bluetooth dans le sous-menü Bluetooth (BLUETOOTH OFF).

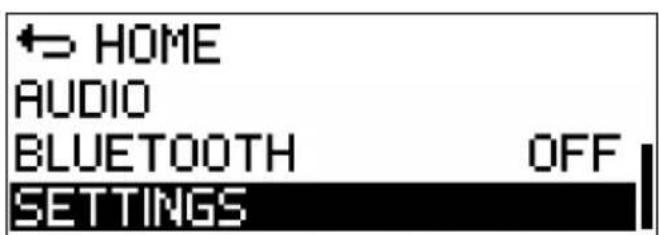

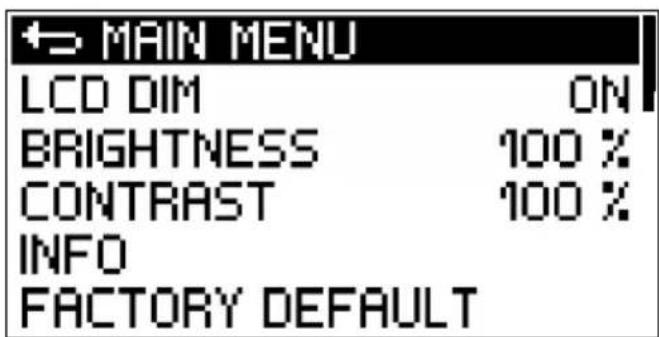

PARAMETRES DU SYSTÉME ( SETTINGS)

Appuyer sur l'encodeur rotatif a bouton pouvoir pour acceder au menu principal, puis tournez-le pour selectionner l'option de menu SETTINGS (apparait en fonce). Appuyez une nouvelle fois sur l'encodeur pour acceder au sous-menu et tournez-le pour selectionner l'option de sous-menu souhaitation. Appuyez sur l'encodeur pour valider. Tournez l'encodeur pour modifier une valeur et appuyez sur l'encodeur pour confirmer la modification apportée. Les options de sous-menu et les informations associées sont presentees dans le tableau suivant. Sélectionner MAIN MENU dans le sous-menu et appuyer sur l'encodeur pour returner au menu principal, selectionner HOME dans le menu principal, confirmer en appuyant sur l'encodeur pour returner à l'affichage principal. L'écran principal s'affiche automatiquement au bout d'environ 8 secondes d'inactivité.

SETTINGS (Modifier la valeur ou l'état = tourner l'encodeur, confirmer la modification de la valeur ou demander des informations = appuyer sur l'encodeur)
MAIN MENU Retour au menu principal
LCD DIM obscurissement automatique de l'écran	ON L'écran	AN S'obscurcit automatiquement au bout d'environ 8 secondes d'inactivité
	OFF obscurissement automatique de l'écran désactifé
BRIGHTNESS RÉglage de la luminosité de l'écran (0 - 100%)
CONTRAST RÉglage du contraste de l'écran (0 - 100%)
INFO Affichage du nombre de modèle et de la version du logiciel.
FACTORY DEFAULT Restauration des valeurs par défaut (AUDIO, BLUETOOTH + SETTINGS)		CANCEL Annulr la réinitialisation
		RESET →	SURE? YES Exécuter le réinitialisation
			CANCEL	Annuler la réinitialisation

QUE SIGNIFIE DynX® DSP DE LD SYSTEMS?

DSP est l'abreviation de Digital Signal Processing (traitement numérique des signaux), Dynx® comprend les fonctions de limiteur, égaliser, comprésur et filtre répartiteur. Le traitement numérique des signaux garantit une reproduction audio optimale avec une clarté maximale et protège en même temps le système de sonorisation des surcharges.

QU'ACCOMPLIT PRECISÉMENT LE DynX® DSP?

La fonction limiteur protège les haut-parleurs et evite les distorsions causees par les surcharges. Des limiteurs distincts pour les basses, les medi-ums et les aigus attenuent le signal des que la valeur depasse un niveau donne, potentielleldommageable. Chaque limiter est optimise pour l'une des trois plages de frquences adjacentes (limiter multibande). De cette façon, le systeme peut fonctionner avec une pression acoustique globalement plus elevée car les cretes extrimes du signal sont automatiquement attenuées de sorte que le volume general ne doit pasetre réduit.

L'égaliseur multibande intervent sur l'ensemble de la plage de fréquences pour optimiser la sonorité globale du système.

Les filtres répartiteurs répartissent le signal audio selon la plage de fréquences des haut-parleurs concernés, c'est-à-dire du caisson de graves ou des enceintes médiems et des tweeters de la colonne array. L'optimisation de l'amplitude et de la durée de fonctionnement des filtres répartiteurs garantit en outre une restitution homogène et simultanee de toutes les fréquences.

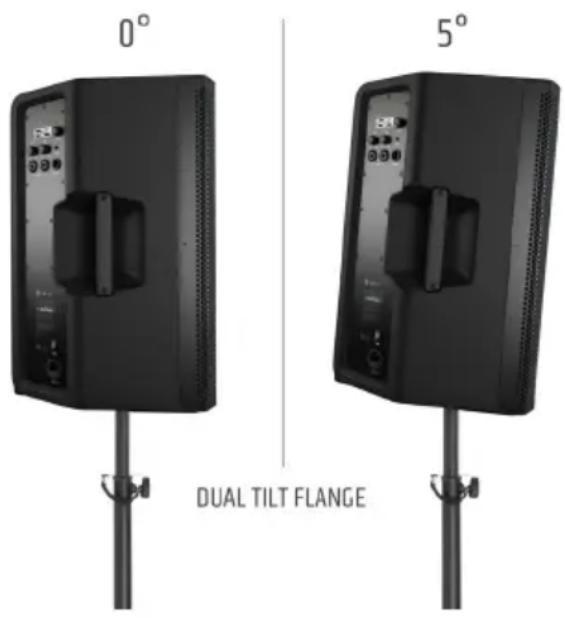

BRIDE SUPPORT

Les haut-parleurs sont dotés d'une bride support avec un coudege de 0^ (position arriere) et d'une embase pour pied inclé à 5^ (position avant). Exemples d'application : Utiliser l'embase pour pied avec un coudege de 0^ pour la sonorisation d'un public debout et l'embase avec un coudage de 5^ pour la sonorisation d'un public assis.

UTILISATION COMME RETOUR DE SCENE AU SOL

Les enceintes peuvent aussi être utilisées comme systèmes de retard de scène à part entière grâce aux prééglages DSP de retard de scène, au pavillon d'ajus pivotant et à leur boitier universel. Des rails antidérapants assurent une belle stabilité. Le moniteur est incliné de 55^

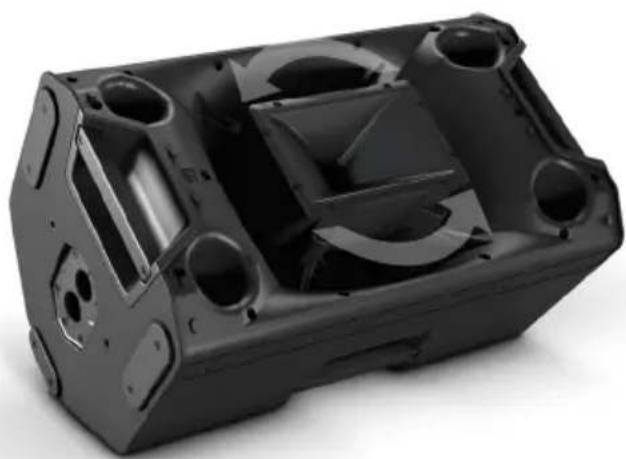

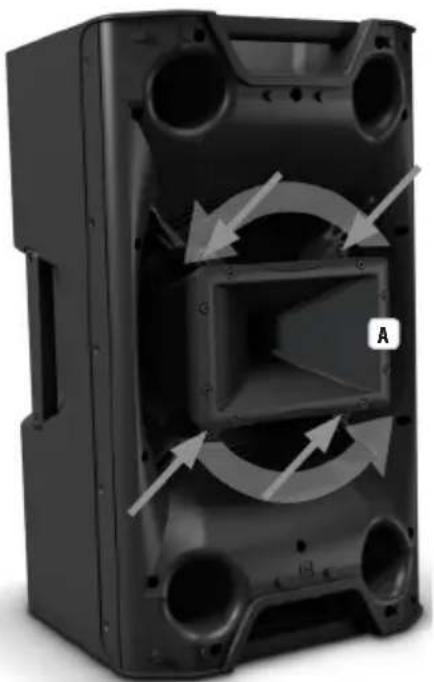

TOURNER LE PAVILLON D'AIGUS À 90°

Le pavillon d'agus peut pivoter à 90^ pour les applications dans lesquelles l'enceinte est montée horizontally ou utilisée comme retard de scene au sol.

Avertissement : Danger d'électrocution ! Des tensions dangereuses sont presents à l'intérieur de l'appareil ! L'ouverture de l'applériel et le pivotement du pavillon d'aigus exigent des connaissances détaillées et ne doivent être effectuels que par du personnel spécifique formé à cet effet ! Sans les qualifications requises, n'essayez pas d'effectuer vous-même l'intervention, mais faites appel à une entreprise professionnelle !

Lors de l'ouverture de I'enceinte et du pivotement du pavillon d'aigus, procedez avec beaucoup de precaution ain de ne pas endommager I'enceinte et d'eviter les dommages corporels. Suivez scrupuleusement chaque etape de la notice. Le fabricant n'est responsable ni des dommages eventuels aux appareils ni des dommages corporels engendres par une manipulation non conforme!

1. Debrancher complètement l'enceinte du réseau électrique (retirer la fiche secteur) et attendre environ 3 minutes avant de commencer la transformation!
2. Debrancher de l'enceinte tous les cables raccordes.
3. Déposer l'enceinte sur le pan oblique du moniteur, restirer la grille frontale du boitier (respectivement cinq vis à six pans creux de 2,5 mm à gauche et à droite sur le boitier).
4. Devisser les 4 vis qui maintainennent le pavillon d'agus sur le boitier (cf. figure A).
5. Soulever a present légerement le pavillon, le faire pivoter de 90^ en veillant à ne pas endommager le cable du pavillon d'ailgus.
6. Introduire le cable du pavillon d'airus dans la rainure de fixation prevue a cet effet et située a coté du trou de fixation puis placer a nouveau le pavillon sur ses supports. Veiller à ne pas coincer le cable.
7. Revisser les vis du pavillon avec précaution et monter à nouveau la grille frontale sur le boitier.

ACCESSORIES AVAILABLE EN OPTION

LDICOA12UB - Support universe pour ICOA 12

LDICOA15UB - Support universal pour ICOA 15

LDICOA12PC - Housse de protection rembourse pour ICOA 12

LDICOA15PC - Housse de protection rembourse pour ICOA 15

LDICOA12PC2 - Housse de protection pour ICOA® 12

LDICOA15PC2-Housse de protection pour ICOA 15

CHARACTERISTIQUES TECHNIQUES

Référence: LDICOA12A LDICOA12ABT LDICOA15A LDICOA15ABT
Catégorie de produit: Enceinte de sonorisation coaxiale
Type: active
Récepteur audio Bluetooth: - Bluetooth 4.0 - Bluetooth 4.0
Taille du boomer: 12" 15"
Taille du boomer: 304,8 mm 381 mm
Aimant du boomer: Ferrite
Marque du boomer: sur mesure
Pavillon d'avigus: Tweeter rotatif optimisé grâce à la BEM
Taille du tweeter: 1"
Taille du tweeter:	25,4 mm
Aimant du tweeter: Ferrite
Marque du tweeter: sur mesure
Bobine acoustique du moteur d'avigus HF: 1"
Bobine acoustique du moteur d'avigus HF:	25,4mm
Amplificateur: classe D
Angle de dispersion (H x V):	90° x 50°
Puissance (RMS):	300 W
Puissance (crête):	1200 W
Réponse en fréquence:	50 Hz - 20 kHz	48 Hz - 20 kHz
Fréquence de reprise:	2 kHz

Niveau SPL max. (crete) : 126 dB 128 dB

Circuits de protection : Limiteur multibande, surchauffe, surtension, surcharge

Éléments de commande : Interrupteur de mise en marche et d'arrêt, encodeur rotatif à bouton poussoir, 2 x gain

Éléments d'affichage : ÉCRAN LC

Entrées de mic/ligne : 2

Connecteurs d'entree de mic/ligne : Embases combo XLR/jack 6,3 mm (symetriques)

Entrées ligne : 1

Connecteurs d'entrée de ligne: jack stéreo 3,5 mm

Sorties ligne : 1

Connecteurs de sortie ligne : XLR

Convertisseur de frquence d'échantillonnage AN/ NDA:

Résolution du convertisseur AN/DA:24Bit

Alimentation electrique : alimentation à decoupage

Tension de fonctionnement : 100 V - 240 V CA 50 -60 Hz

Fusible : T4AL 250 V

Puissance absorbée: 150 W

Température ambiente (en fonctionnement): 0 - 40 °C

Humidité relative : < 80 % (sans condensation)

Matériau du boitier: Polypropylene

Type de boitier : Bass-reflex

Angle de moniteur: 55°

Dimensions (L x H x P): 375 x 635 x 396 mm 416 x 695 x 415 mm

Poids: 19,9 kg 24,3 kg

Accessoire inclus: Cable d'alimentation

Autres caractéristiques : 4 poignées, 6 x M10 points de suspension, rails antidérapants pour application de retour de scene, grille frontale solide,

DSP avec égaliseur utiliser et fonction lié

DECLARATIONS

GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ

Nos conditions actuiles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Valid in the European Union and other European countries with waste separation) (Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôle des déchets. Séparez-le des autres types de déchets et recycliez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont achetié le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet apparéil dans le meilleur respect de l'environnement possible... Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélange à d'autres déchets commerciaux lors de la collecte.

Déclaration de la FCC

Tout changement ou modification non expressement approuve par la partie responsable de la conformite pourrait annuler le droit de l'utiliseur d'utiliser l'équipment. Cet appeareil est conforme à la section 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes:

(1) Cet apparéil ne doit pas provoquer d'interfERENCE nuisible, et
(2) Cet appeareil doit supporter les interfrences reçues, y compris celles susceptibles de provoquer un fonctionnement inattendu.

REMARQUE: Cet équipement a ete teste et declaré conforme aux limites pour un apparil numérique de Classe B, conformement à la section 15 des reglements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interferences nuisibles dans une installation residentielle. Cet apparilgéné, utilise et émet de l'énergie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrerdes interférences nuisibles au niveau des communications radio. Toutefois, rien ne garantit l'absence d'interférences dans une installation particulière. Si cet apparil produit des interférences nuisibles à la réception de la radio ou de la télévision, mises en evidence en l'éteignant et en le rallumant, il est conseilé à l'utilisateur d'essayer de corriger ces interférences grâce à l'une ou plusieurs des mesures suivantes

• modifier l'orientation ou l'emplacement de l'antenne réceptrice
• éloigner l'appareil du récepteur
• connecter l'appareil à une prise différente de celle dans laquelle est branché le récepteur
• consulter le fournisseur ou un technician radio/TV experimenté, afin d'obtenir une assistance

Conformité CE

La société Adam Hall GmbH declare par la presente que ce produit est compatible avec les régulations suivantes (le cas échéant) :

R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

ROHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire,contactez-nous:[e-mail].

DECLARATION DE CONFORMITE CE

Adam Hall GmbH declare par la presente que ce type d'équipment radio est conforme à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité CE est disponible à l'adresse suivante

Adresse Internet disponible: www.adamhall.com/compliance/

ESPNOL
