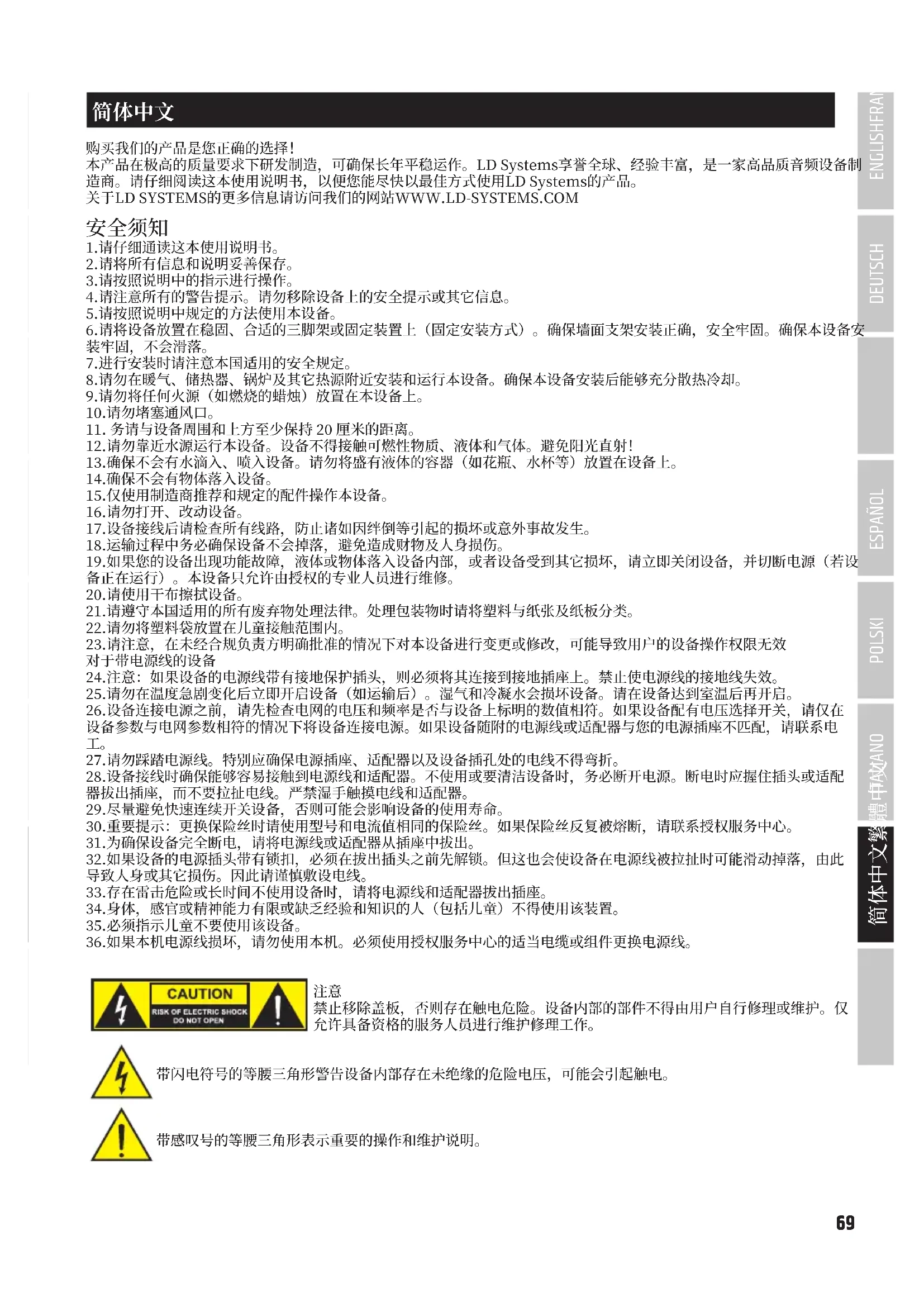

本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

安全须知

1.请仔细通读这本使用说明书。

2.请将所有信息和说明妥善保存

3.请按照说明中的指示进行操作。

4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息

5.请按照说明中规定的方法使用本设备

6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。

7.进行安装时请注意本国适用的安全规定

8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。

9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。

10.请勿堵塞通风口。

11.务请与设备周围和上方至少保持20厘米的距离

12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！

13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。

14.确保不会有物体落入设备。

15.仅使用制造商推荐和规定的配件操作本设备

16.请勿打开、改动设备

17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。

18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。

19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设备正在运行）。本设备只允许由授权的专业人员进行维修。

20.请使用干布擦拭设备

21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。

22.请勿将塑料袋放置在儿童接触范围内

23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效对于带电源线的设备

24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。

25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。

1. 设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。

27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。

1. 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。

29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。

30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。

31.为确保设备完全断电，请将电源线或适配器从插座中拔出

32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。

33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。

34.身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。

35.必须指示儿童不要使用该设备

36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线。

注意

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅允许具备资格的服务人员进行维护修理工作。

带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。

带感叹号的等腰三角形表示重要的操作和维护说明

警告！本设备可用于最高海拔2000米的高度。

警告！本设备不适用于热带气候地区。

注意音频设备的高音量！

本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。

特征

LDICOA12A(BT)

• 真正的全能型产品，适用于全方位、卫星和监视器应用
  ·带有12“低音喇叭的二分频扬声器
• BT型号中的Bluetooth®音频流
  ·126dB最大SPL和300WRMS功率
  ·同轴结构，带有可旋转的、BEM经优化的CD喇叭，可垂直和水平使用
• 装有喇叭的低音扬声器
  ·具有4种预设、3-Band-EQ和延时功能的DynX DSP
• 2 线/Mic 输入通道, 带有个性化的 Gain 控制器, 3.5 mm 塞孔式输入端 + Mono Mix 输出端
• 36 mm Dual-Tilt三脚架支座，可倾斜 0^ 和 5^ ，稳定状态下的监视器角度为 55^
  ·防撞正面格栅，用于最佳保护扬声器
  ·4个铝制手柄，具有符合人体工程学设计并且涂胶的表面
  ·全面的、可选购买的安装和运输用配件

LDICOA15A(BT)

• 真正的全能型产品，适用于全方位、卫星和监视器应用
  ·带有15“低音喇叭的双向扬声器
• BT型号中的Bluetooth®音频流
• 128 dB最大SPL和300WRMS功率
• 同轴结构，带有可旋转的、BEM经优化的CD喇叭，可垂直和水平使用
• 装有喇叭的低音扬声器
  ·具有4种预设、3-Band-EQ和延时功能的DynX DSP
• 2 线/Mic 输入通道, 带有个性化的 Gain 控制器, 3.5 ~mm 塞孔式输入端 + Mono Mix 输出端
• 36 ~mm Dual-Tilt 三脚架支座，可倾斜 0^ 和 5^ ，稳定状态下的监视器角度为 55^
  ·防撞正面格栅，用于最佳保护扬声器
  ·4个铝制手柄，具有符合人体工程学设计并且涂胶的表面
  ·全面的、可选购买的安装和运输用配件

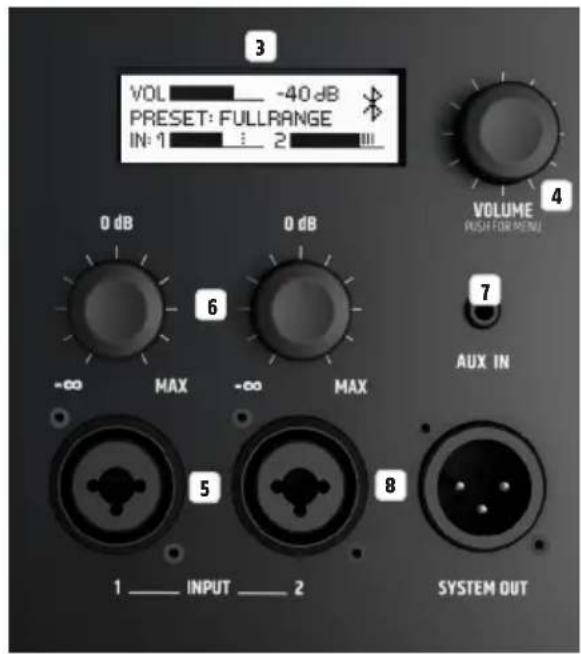

接口、操作和显示元件

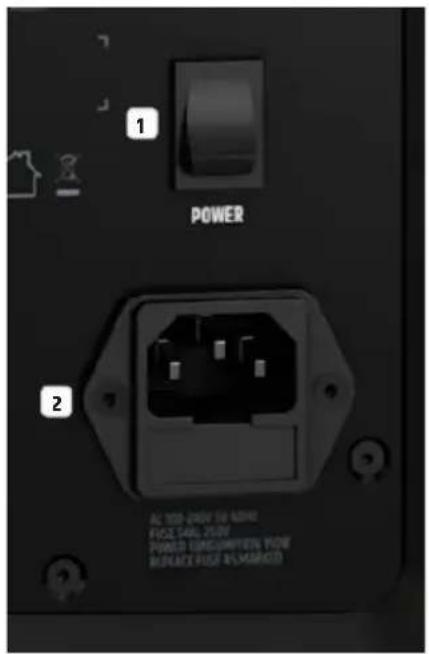

1 POWER

通电和断电开关。始终将扬声器作为信号链中最后的设备进行接通，作为第一个设备重新关断。

2 电源插座和保险丝座

IEC电源插口，内置保险丝座。包装配件里含一根匹配的电源线

重要提示：更换保险丝时请使用型号和电流值相同的保险丝。注意

外壳上的压印信息。如果保险丝反复熔断，请联系授权服务中心。

3 LC显示屏

多功能 LC 图形显示屏用于在主屏幕中显示总音量、DSP 预设和通道 1 和 2 的输入电平。在编辑菜单中显示菜单项、子菜单项和相应的编辑选项。

4 VOLUME/PUSH FOR MENU

在主屏幕中，可以直接通过转动旋转按压式编码器调节总音量。请按下旋转按压式编码器，进入编辑菜单。借助旋转按压式编码器导航到编辑菜单中，调整系统设置并修改相应菜单项中的数值。

5 INPUT 1-2

通道1和2的对称音频输入端，带有XLR/塞孔式组合插口。输入端既适用于具备线路电平的信号，也适用于直接连接麦克风。输入端没有配备幻想供电。

GAIN

用于通道1和2输入放大的控制器。为了获得最佳的信噪比，请尽量调高信号，但要确保显示屏中的峰值显示不会或仅会短时出现，以避免信号失真和系统损坏。必要时，还要调整传输设备的输出电平。

7 AUX IN

带有 3.5mm Stereo塞孔式插口的非对称型音频输入端。存在的立体声信号会在内部被混合成单声道。请借助通道2（必要时还要在传输设备上）的Gain控制器调节AUXIN通道的音量，借助旋转按压式编码器调节总音量。

SYSTEM OUT

带有公头3针XLR插座的对称型音频输入端。存在的信号是一个来自通道1和2以及AUXIN的混合信号。

操作

提示

一旦扬声器被正确连接在电网上并接通，则会在显示屏中短时间出现LD系统图标。将会加载您在关断扬声器之前所进行的所有设置，例如预设、EQ和延时。如果事先激活了蓝牙，那么在重启时会自动禁用蓝牙（在带有蓝牙的型号中）。在这个大约持续一秒钟的过程后，扬声器准备就绪。

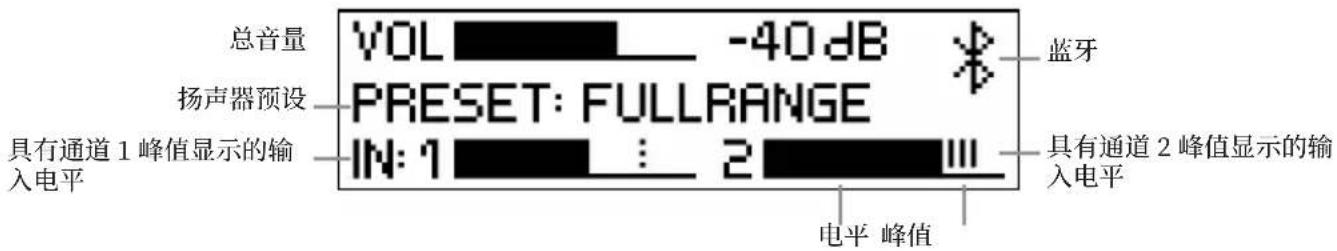

显示屏主屏幕

在正常运行中会激活主屏幕，在显示屏中显示设置的总音量、激活的扬声器预设、通道1和2的输入电平以及在带有蓝牙功能的型号中-在激活蓝牙时-还会显示蓝牙符号（参见插图）。

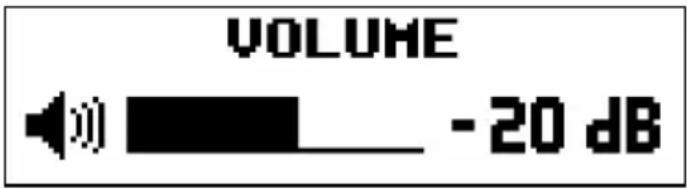

音量(VOLUME)

在主屏幕中，可以直接通过转动旋转按压式编码器VOLUME/PUSH FOR MENU将总音量从-60调至 +10dB 。在转动编码器时，显示屏中的显示自动切换到相应的示意图（参见下图）。在大约8秒钟没有操作后，会自动重新显示主屏幕，在按下编码器时，显示会立即回到主屏幕。

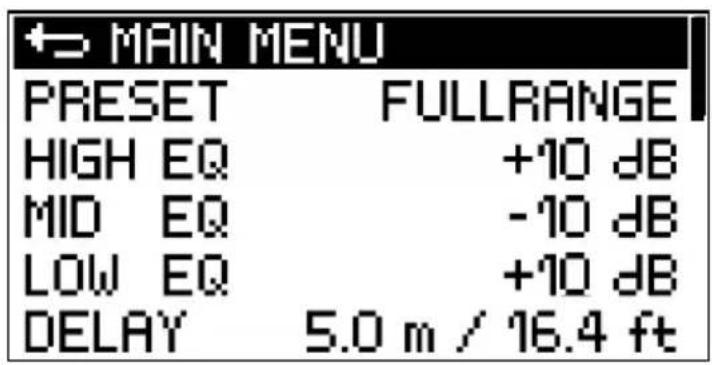

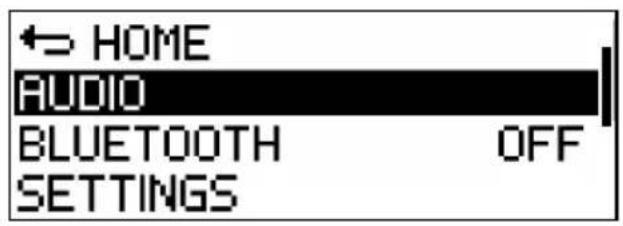

音频设置(AUDIO)

请按下旋转按压式编码器，进入主菜单，然后通过转动编码器选择菜单项AUDIO（深色背景）。反复按下编码器，进入子菜单，然后通过转动编码器选择所需的子菜单项。通过按下编码器进行确认。通过转动编码器修改数值，通过按下编码器确认数值修改。子菜单项和相应的信息请参见下表。在子菜单中选择 串 MAIN MENU 并按下编码器，返回主菜单，在主菜单中选择HOME，通过按下编码器进行确认，然后返回主屏幕。在大约8秒钟没有操作后，会自动显示主屏幕。

AUDIO (修改数值 = 转动编码器, 确认数值修改 = 按下编码器)
主MAIN MENU	返回主菜单
PRESET	选择扬声器预设 FULL-	RANGE	Frequency
		MONITOR	Gain Frequency
		FLAT	Gain Frequency
		SAT	Gain Frequency
HIGH EQ	将高频从 -10dB 调至 +10dB
MID EQ	将中频从 -10dB 调至 +10dB
LOW EQ	将基频从 -10dB 调至 +10dB
DELAY	音频信号的延时步值为 0.1m 到 10m (0m = 关, 显示单位为米和英尺)

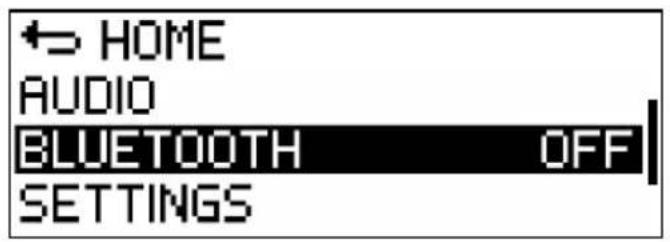

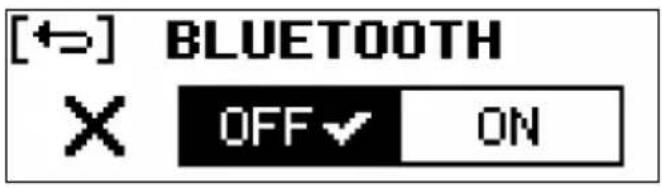

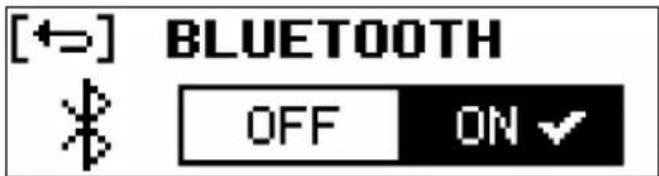

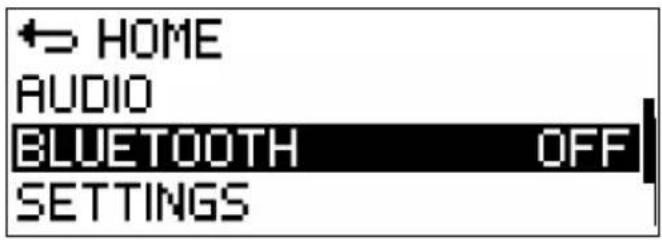

型号LDICOA12ABT和LDICOA15ABT配有蓝牙，也就是说，可以通过扬声器播放其他蓝牙设备（例如智能手机、平板）的音频文件（两台设备之间的最大距离约10米，立体声信号将会在内部被混合成单声道）。为了激活蓝牙，请按下旋转按压式编码器，进入主菜单，然后通过转动编码器选择菜单项BLUETOOTH（深色背景）。反复按下编码器，进入子菜单，通过转动编码器选择“开”（用[返回主菜单）。通过按下编码器进行确认，选择了菜单项HOME并再次通过按下编码器进行确认。此时，一个闪烁的蓝牙符号出现在主屏幕中，请激活您智能手机或平板上的蓝牙并在用户界面上搜索可用的设备。请选择条目“LDICOA12”或“LDICOA15”并将您的蓝牙设备与扬声器的蓝牙单元耦合相连。一旦过程结束，就可以开始音频播放，此时，显示屏中的蓝牙符号持久显示。如果蓝牙连接断开（例如超过连接距离），蓝牙符号就会重新开始闪烁。在传输设备上进行音量设置，借助编码器设置总音量。如在播音期间不需要与扬声器蓝牙连接，则请在蓝牙子菜单中禁用蓝牙(BLUETOOTH OFF)。

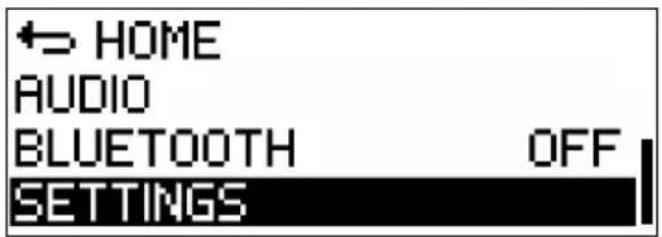

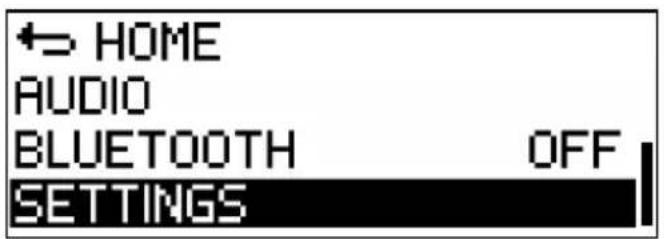

系统设置 (SETTINGS)

请按下旋转按压式编码器，进入主菜单，然后通过转动编码器选择菜单项 SETTINGS（深色背景）。反复按下编码器，进入子菜单，然后通过转动编码器选择所需的子菜单项。通过按下编码器进行确认。通过转动编码器修改数值，通过按下编码器确认数值修改。子菜单项和相应的信息请参见下表。在子菜单中选择 MAIN MENU 并按下编码器，返回主菜单，在主菜单中选择 HOME，通过按下编码器进行确认，然后返回主屏幕。在大约8秒钟没有操作后，会自动显示主屏幕。

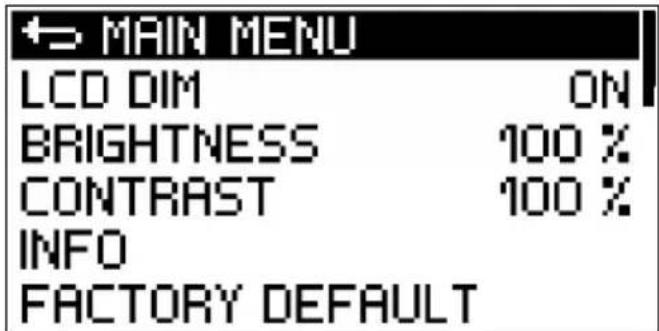

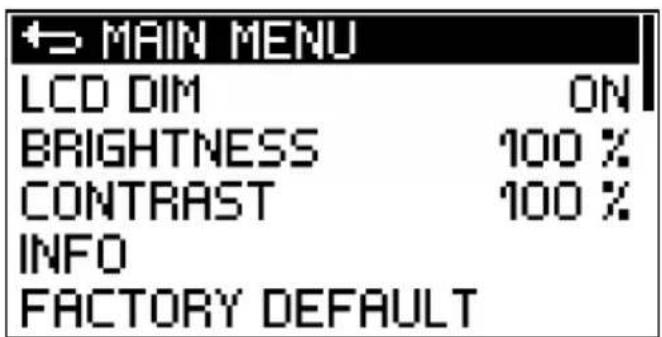

SETTINGS (修改数值或状态=转动编码器,确认数值修改或查询信息=按下编码器)
主MAINMENU	返回主菜单
LCD DIM	显示屏自动熄灭	ON	在大约8秒钟没有操作后,显示屏自动熄灭
		OFF	已关闭显示屏自动熄灭
BRIGHT-NESS	设置显示屏亮度(0至100%)
CONTRAST	设置显示屏对比度(0至100%)
INFO	显示型号和软件版本
FACTORYDEFAULT	恢复出厂设置(AUDIO, BLUETOOTH+SET-TINGS)		CAN-CEL	取消重置
			RESET→	SURE?YES	进行重置
				CANCEL	取消重置

LD SYSTEMS DynX® DSP 是什么意思？

DSP是Digital Signal Processing（数字信号处理）的缩写，DynX包含了限幅器、等化器、压缩器和分频器的功能。数字信号处理能够确保音频播放的最佳效果和最大清晰度，同时保护扩音系统不受到过度负荷。

DynX^® DSP的具体作用是什么？

限幅器功能可保护扬声器，防止由于过度调音而造成的音质失真。分别用于中低音区域和高音区域的限幅器能够在电平超过某个阈值时减弱信号，防止对音质产生负面影响。三个彼此衔接的频率范围各有一个专门优化的限幅器（多波段限幅器）。通过这一方式，扬声器系统可在整体较大的声压级下运行，因为极端的信号峰值会被自动减弱，因此无需降低总音量。

多波段等化器负责处理整个频率范围，优化扬声器系统的整体音质。

分频器根据频率范围将音频信号分配到相应的扬声器中，即重低音音箱及线阵音柱的中音和高音扬声器。分频器的振幅和运行时间经过优化，可均匀输出所有频率，同时被听众接收。

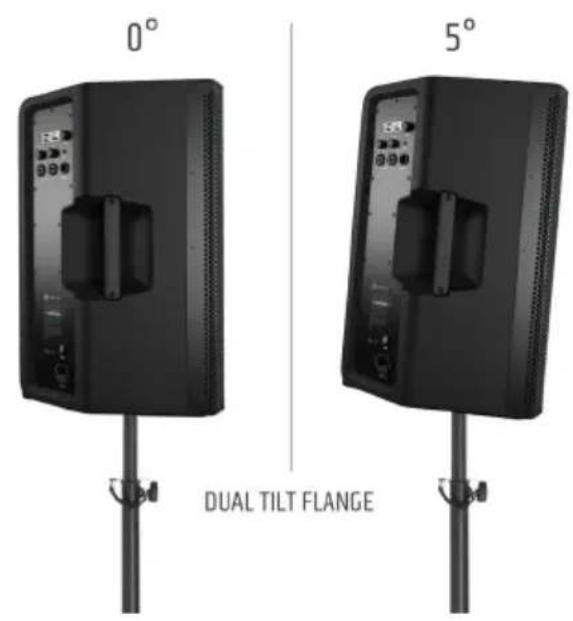

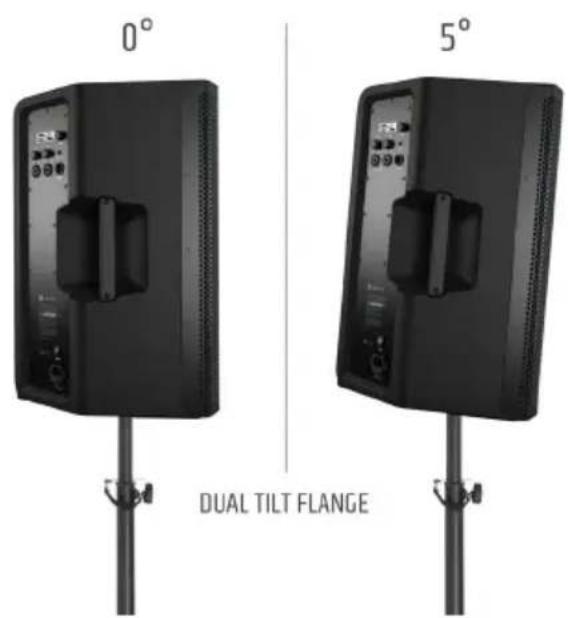

三脚架法兰

扬声器具有一个三脚架法兰，该三脚架法兰带有一个斜度为 0^ 的三脚架支座（后部位置）和一个斜度为 5^ 的三脚架支座（前部位置）。应用示例：使用斜度为 0^ 的三脚架支座为站着的听众播音，使用斜度为 5^ 的三脚架支座为坐着的听众播音。

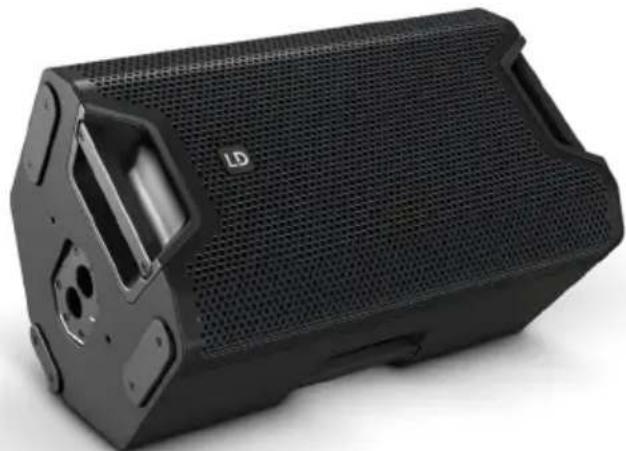

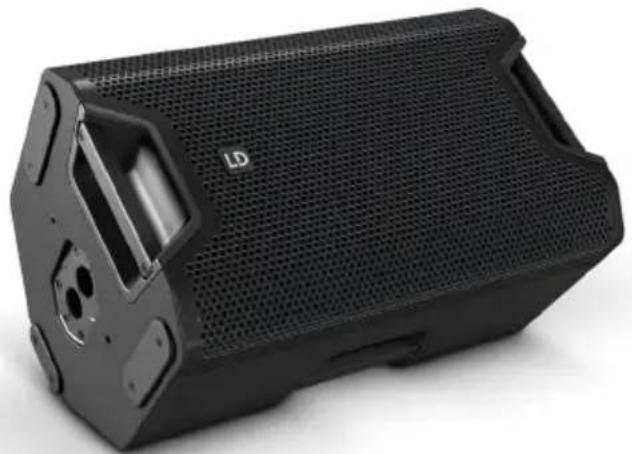

用作地板监视器

凭借监视器DSP预设、可旋转的高音喇叭及其通用箱体，还可以将扬声器用作完美的地面监视器。防滑的橡胶轨道确保了稳定性，监视器角度为 55^ 。

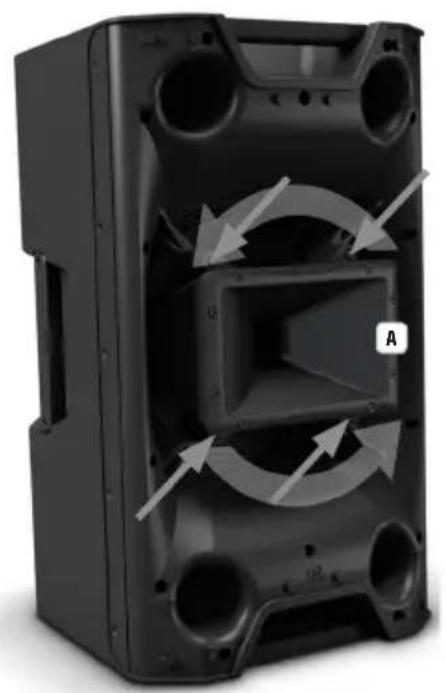

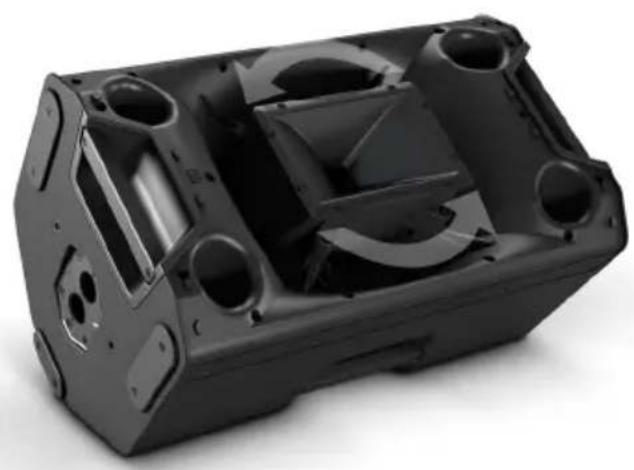

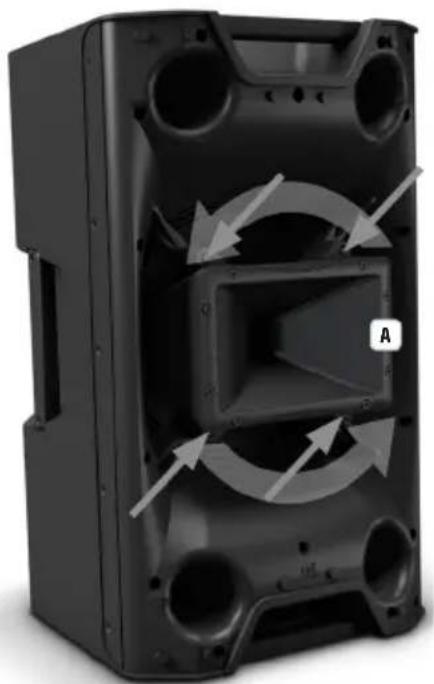

将高音喇叭转动 90^

在水平安装扬声器的或将扬声器用作地面监视器

重要提示！

警告：电击危险！设备内部带电，十分危险！打开设备以及转动高音喇叭需要详细的专业知识，只允许由专门受过相关培训的人员实施！如果您不具备相关资质，切勿尝试自行实施这类操作，而是请专业公司实施！

打开扬声器以及转动高音喇叭时务必十分小心，以免损坏扬声器以及造成人身伤害。应准确按照操作说明实施每一个步骤。对于操作不当而造成的设备损坏和人身伤害，制作商概不负责！

1. 将扬声器与电网全极断开（拔下电源插头），约等待3分钟，然后再开始改装工作！
2. 将所有连接在扬声器上的电缆断开。
3. 将扬声器的显示屏斜面朝下放置，移除外壳的正面格栅（外壳左右两侧各5个螺钉，用2.5毫米内六角扳手）。
   4.松开将高音喇叭固定在外壳上的4个螺钉（参见图A）。
4. 现在稍稍抬起喇叭，将其转动 90^ ，注意不要损坏高音喇叭的电线。
5. 将高音喇叭的电线插到固定孔旁边专门的固定槽中，然后将喇叭重新放在支架上。注意不要夹住电线。
   7.小心拧紧喇叭并将正面格栅重新安装到外壳上

可选配件

LDICOA12UB - 适用于 ICOA^® 12的通用支架
LDICOA15UB - 适用于 ICOA^® 15的通用支架
LDICOA12PC - 适用于 ICOA^® 12的软垫护套
LDICOA15PC - 适用于 ICOA^® 15的软垫护套
LDICOA12PC2 - 适用于 ICOA^® 12的护套
LDICOA15PC2 - 适用于 ICOA^® 15的护套

技术参数

产品编号: LDICOA12A	LDICOA12ABT	LDICOA15A	LDICOA15ABT
产品类型: Coaxial PA 扬声器
类型: 有源
蓝牙音频接收器: - 蓝牙 4.0 - 蓝牙 4.0
低音喇叭尺寸: 12" 15"
低音喇叭尺寸: 304.8 mm 381 mm
低音喇叭磁铁: 铁氧体
低音喇叭品牌: Custom Made
高音喇叭:	BEM 经优化的 CD 喇叭
HF 驱动器尺寸:	1"
HF 驱动器尺寸:	25.4 mm
HF 驱动器磁铁: 铁氧体
HF 驱动器品牌:	Custom Made
HF 驱动器音圈:	1"
HF 驱动器音圈:	25.4 mm
功放:	D类
辐射角(水平x垂直):	90° x 50°
功率(RMS):	300 W
功率(峰值):	1200 W
频响范围:	50 Hz至20 kHz	48 Hz至20 kHz
分频频率:	2 kHz
最大SPL(峰值):	126 dB	128 dB
保护电路:	多频带限制器,过热,过电压,过电流
操作元件:	通电/断电开关,旋转按压式编码器,2x Gain
显示元件:	LC显示屏
Mic/线路输入端: 2
Mic/线路输入端接口:	XLR/6.3 mm塞孔式组合插口(对称的)
线路输入端:	1
线路输入端接口:	3.5 mm Stereo 塞孔
线路输出端:	1
线路输出端接口:	XLR
AD/DA转换器采样频率:	48 kHz
AD/DA转换器分辨率:	24Bit
供电:	SMPS
运行电源:	100 V至240 V AC 50-60 Hz
保险丝:	T4AL 250 V
功率消耗:	150 W

环境温度（运行时）：0至 40^

相对空气湿度： < 80% （不冷凝）

外壳材料：聚丙烯

箱体结构形式：低音反射式

三脚架法兰： 36mm ， 0^ 和 5^

监视器角度： 55^

尺寸（宽 x 高 x 深）： 375× 635× 396mm416× 695× 415mm

重量： 20.4kg24.8kg

配件包含：电源线

其他特征：

4个手柄，6xM10飞点，用于监视器的橡胶轨道，坚固的正面格栅，带有User-EQ和延时功能的DSP

制造商声明

制造商质保与责任范围

我们当前适用的质保条件和责任范围请参见：http://www.adamhall.com/media/shop/downloads/documents/manufacturerssdeclarations.pdf。有关售后服务事宜请联系：Adam Hall GmbH, Adam-Hall-Str. 1,61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

废弃处理本产品的正确方法

（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。

CE符合性声明

Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：

无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代

低电压指令（2014/35/EU）

电磁兼容指令（2014/30/EU）

RoHS(2011/65/EU)(在电子电气设备中限制使用某些有害物质指令)

完整的符合性声明请参见www.adamhall.com。

您也可以发送邮件至[e-mail]询问信息。

根据NCC低功率電波幅射性電機管理辦法規定：

(1)第十二條經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設

計之特性及功能。(2)第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信;經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使

用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電

機設備之干擾。

繁體中文

首先祝賀您做出正確的選擇！

本設備依照最高品質標準開發製造，確保長期工作而無故障。LD系統充分體現出我們作為高品質音頻產品製造商所具備之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的LD系統之使用。

有關LD系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM

安全注意事项

1.請仔細閱讀本手冊。
2.請將所有資訊和說明書妥善存放在安全之處。
3.請依照按照說明進行操作。
4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。
5.僅應依照設計用途使用本產品。
6.僅使用穩固、合適之三腳架(固定式安裝時)。確保牆壁式支架正確安裝並固定。確認設備牢固安裝,不會掉落。
7.在安裝期間應遵照您所在國家地區之安全法律規章。
8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會過熱。
9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。
10.通風孔不得堵塞。

11.在装置周围和上方保持至少20公分距离。
12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！
13.確保不會有滴水或濾水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。
14.請確保不會沒有物體可以落入設備。
15.僅使用製造商建議和提供的配件。
16.請勿打開設備，請勿變動設備。
17.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。
18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。
19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。
20.僅應使用乾布擦拭清潔此設備。
21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。
22.塑膠袋必須存放於孩童無法接觸到之處。
23. 請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。

對於附帶電源連接的設備

24.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。
25.若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之後，才開啟本設備。
26.在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插座，請與電子專業人員聯絡。
27.請勿踩踏電源纜線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。
28.設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下綫線。切勿用濕手觸碰電源線和電源變壓器。
29.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。
30.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。
31.若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下。
32.若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纜線。
33.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。
34. 身體，感官或精神能力有限或缺乏經驗和知識的人（包括兒童）不得使用該裝置。
35.必須指示兒童不要使用該設備。

36.如果本機電源線損壞，請勿使用本機。必須使用授權服務中心的適當電纜或組件更換電源線。

切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有合格之維修人員方可執行維護和維修作業。

帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。

帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。

警告！本設備僅適合用於海拔高度不超過2000公尺之處。

警告！本設備不適合用於熱帶氣候。

注意：本設備為高音量音訊產品！

本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於90分貝以上的高音量電平環境。

特性

LDICOA12A(BT)

·適用於全範圍、衛星和監測應用的真正多功能裝置
·配備12英时低音揚聲器的2路揚聲器
- BT型號提供Bluetooth®音訊資料流處理
126dB最大聲壓級和300WRMS功率
透過採用 BEM 優化式可旋轉 CD 喇叭的同軸結構實現垂直和水平應用
· 裝載喇叭的低音揚聲器
·提供4種預設模式的DynXDSP，配備3段式等化器和延遲功能
·2條線路/麦克風輸入通道，配備單獨的增益調節器、3.5mm插孔輸入以及單聲道混音輸出
·傾角為 0^ 和 5^ 的 36mm 雙傾斜三腳架支架，憑藉穩定的底座提供 55^ 的監測角度
·抗震前格栅為揚聲器提供最佳保護
·4個具有符合人體工學的橡膠表面的鋁製手柄
·豐富的可選購配件，用於安裝與運輸

LDICOA15A(BT)

·適用於全範圍、衛星和監測應用的真正多功能裝置
·配備15英时低音揚聲器的2路揚聲器
- BT型號提供Bluetooth®音訊資料流處理
·128dB最大聲壓級和300WRMS功率
·透過採用BEM優化式可旋轉CD喇叭的同軸結構實現垂直和水平應用
·装载喇叭的低音揚聲器
·提供4種預設模式的DynXDSP，配備3段式等化器和延遲功能
·2條線路/麦克風輸入通道，配備單獨的增益調節器、3.5mm插孔輸入以及單聲道混音輸出
·傾角為 0^ 和 5^ 的 36mm 雙傾斜三腳架支架，憑藉穩定的底座提供 55^ 的監測角度
·抗震前格柵為揚聲器提供最佳保護
·4個具有符合人體工學的橡膠表面的鋁製手柄
·豐富的可選購配件，用於安裝與運輸

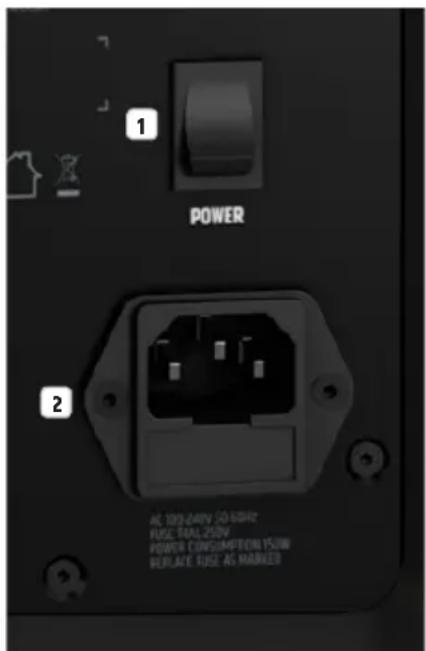

連接器、操縱及顯示元件

1 電源

閉路器和斷路器。始終將揚聲器作為訊號鏈中的最後一台裝置打開，並再次關閉第一台裝置。

2 電源接座和保險絲座

內置有保險絲座的IEC電源插座。適用電源纜線包括在供貨範圍內。

重要提示：請在更換保險絲時，僅應采用相同類型且具相同額定值的保險絲。注意

殼體上的標籤。若保險絲反復燒斷，請聯絡授權服務中心。

3 LC DISPLAY

多功能圖形LC顯示幕，用於在主顯示中顯示總音量、DSP預設模式以及通道1和2的輸入位準。編輯功能表中顯示功能表項目、子功能表項目和相應的編輯選項。

4 VOLUME/PUSH FOR MENU

從主顯示開始，可以直接透過旋轉旋鈕編碼器調節總音量。按下旋鈕編碼器進入編輯模式。藉助旋鈕編碼器在編輯功能表中導航、調整系統設定並更改相應功能表項目中的值。

5 INPUT 1-2

配備XLR/插孔組合插頭式連接器的通道1和2的對稱性音訊輸入。這些輸入適用於線路位準訊號以及直接連接麦克風。這些輸入未配備幻象電源。

6 GAIN

用於通道1和2的輸入增益的調節器。為獲得最佳的訊號雜訊比，請盡可能調高訊號，但要確保顯示幕上不出現或僅短暫出現尖峰顯示，以免訊號失真和損壞系統。必要時也請調整輔助設備的輸出位準。

7 AUX IN

3.5mm 立體聲插孔的非對稱音訊輸入。對現有立體聲訊號增添了內置單聲道訊號。藉助通道2的增益調節器調節AUXIN通道的音量，必要時還可以在輔助設備上使用旋钮編碼器調節總音量。

SYSTEM OUT

帶有3針腳XLR插頭式連接器的對稱性音訊輸出。施加的訊號是通道1和2與AUXIN的混合。

操作

注意事项

一旦揚聲器正確連接至電源並接通，LD Systems標誌就會在顯示幕上短暫出現。所有設定（如預設模式、等化器和延遲）將向關閉揚聲器之前設定的那樣截人。如果先前已啟用藍牙（在配備藍牙的型號中），藍牙將在重新啟動時自動停用。此過程僅持續一秒鐘，結束後揚聲器即可使用。

显示主要显示

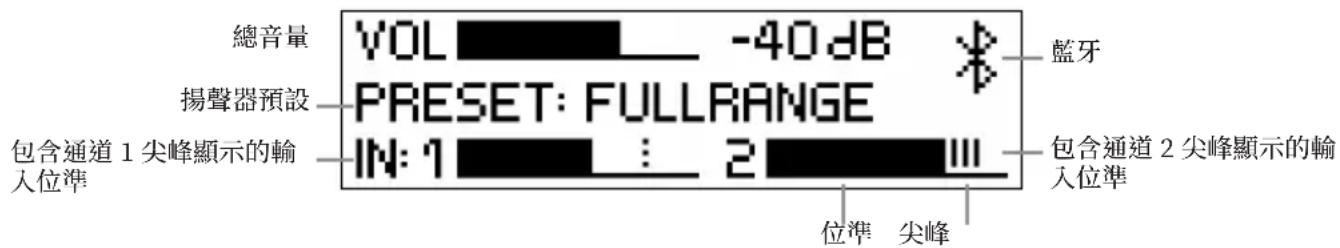

在正常模式下，主顯示啟用，顯示幕上顯示設定的總音量、已啟用的揚聲器預設、通道1和2的輸入位準，在具備藍牙功能的型號上，如果已啟用藍牙，將顯示藍牙符號（見圖）。

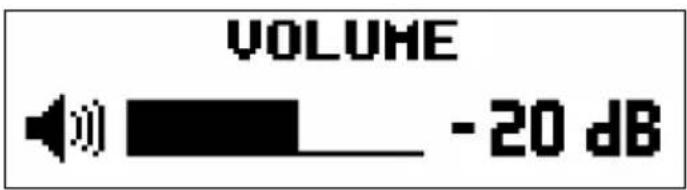

音量(VOLUME)

從主顯示開始，可以直接透過旋轉旋钮編碼器VOLUME/PUSHFORMENU從-60至 +10dB 調節總音量。旋轉編碼器時，顯示幕中的顯示自動切換為相應的顯示（見下圖）。約8秒鐘不活動後將自動重新顯示主顯示，按下編碼器，顯示將立即切換為主顯示。

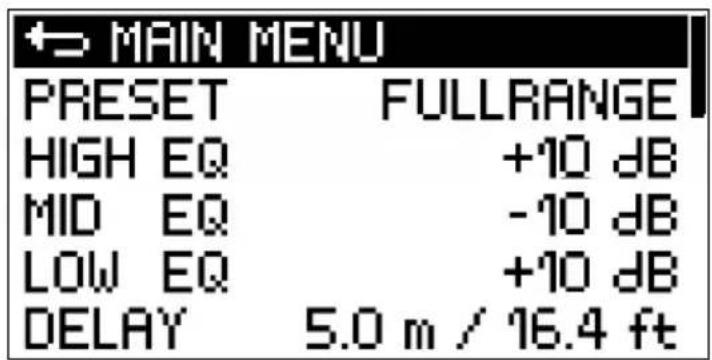

音频设置(AUDIO)

按下旋鈕編碼器進入主功能表，然後旋轉編碼器選擇功能表項目AUDIO（深色背景）。再次按下編碼器進入子功能表，然後轉動編碼器選擇所需的子功能表項目。按下編碼器進行確認。旋轉編碼器以更改值，按下編碼器確認值更改。有關子功能表項目和相應資訊，請參閱下表。在子功能表中選擇 三 MAIN MENU 並按下編碼器返回主功能表，在主功能表中選擇 三 HOME 並按下編碼器進行確認，以在之後返回主顯示。約8秒鐘不活動後，將自動顯示主顯示。

AUDIO (更改值=旋轉編碼器,確認值更改=按下編碼器)
主MAIN MENU	返回主功能表
PRESET	選擇揚聲器預設 FULL-	RANGE	Frequency
		MONITOR	Gain Frequency
		FLAT	Gain Frequency
		SAT	Gain Frequency
HIGH EQ	從-10dB至+10dB調節高音頻率
MID EQ	從-10dB至+10dB調節中音頻率
LOW EQ	從-10dB至+10dB調節低音頻率
DELAY	音訊訊號的時間延遲(幅度為0.1m,可達10m) (0m=OFF,以公尺和英呎為單位顯示)

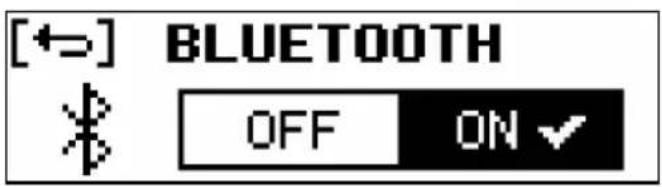

LDICOA12ABT和LDICOA15ABT型號均配備藍牙，這意味著可以透過揚聲器播放另一台藍牙裝置（譬如智慧型手機、平板電腦）的音訊檔案（兩台裝置之間的最大距離約為10公尺，為立體聲訊號增添內置單聲道）。要啟用藍牙，請按下旋鈕編碼器進入主功能表，然後旋轉編碼器選擇功能表項目BLUETOOTH（深色背景）。再次按下編碼器進入子功能表，並旋轉編碼器選擇ON（按下[5]返回主功能表）。按下編碼器進行確認，選擇子功能表項目 口 HOME並再次按下編碼器進行確認。此時主顯示中將出現閃爍的藍牙符號，在智慧型手機或平板電腦上啟用藍牙，並在使用者介面上搜尋可用的裝置。選擇項目“LDICOA12”或“LDICOA15”，然後將您的藍牙裝置連接至揚聲器的藍牙裝置。一旦此過程結束，便可以開始音訊播放，此時顯示幕中的藍牙符號將永久性顯示。如果藍牙連接中斷（例如，超出有效範圍），藍牙符號將重新開始閃爍。在播放裝置上進行音量設定，並藉助編碼器調節總音量。如果在音波處理過程中不需要與揚聲器建立藍牙連接，請在藍牙子功能表（BLUETOOTHOFF）中停用藍牙。

系统设置 (SETTINGS)

按下旋鈕編碼器進入主功能表，然後旋轉編碼器選擇功能表項目 SETTINGS（深色背景）。再次按下編碼器進入子功能表，然後轉動編碼器選擇所需的子功能表項目。按下編碼器進行確認。旋轉編碼器以更改值，按下編碼器確認值更改。有關子功能表項目和相應資訊，請參閱下表。在子選單中選擇 三 MAIN MENU 並按下編碼器返回主選單，在主選單中選擇HOME並按下編碼器進行確認，以在之後返回主顯示。約8秒鐘不活動後，將自動顯示主顯示。

SETTINGS (更改值或狀態=旋轉編碼器,確認值更改或查詢資訊=按下編碼器)
主MAIN MENU	返回主功能表
LCD DIM	顯示幕自動變暗 ON 顯示幕將在約8秒鐘不活動後自動變暗
	OFF	關閉顯示幕自動變暗
BRIGHT- NESS	調節顯示幕亮度(0至100%)
CONTRAST	調節顯示幕對比(0至100%)
INFO	顯示型號號碼和軟體版本
FACTORY DEFAULT	重設為出廠設定 (AUDIO, BLUETOOTH +SET- TINGS)		取消	取消重設
			重設→	確定?是	執行重設
				取消	取消重設

LD SYSTEMS DynX® DSP 是什麼意思？

DSP是數位訊號處理（Digital Signal Processing）的縮寫，DynX®包括功能限制器、等化器、壓縮器和分頻器。數位訊號處理確保最大清晰度的最佳音訊播放，同時對PA系統起過載保護作用。

DynX®DSP的作用究竟是什麼？

限制器的功能是保護揚聲器，并防止超載造成的扭曲。當位準超過可能帶來負面效應的數值時，對於低音、中音和高音範圍的單獨限制器會使訊號衰減。對應三個彼此緊密連接的頻率範圍中的一個，每個限制器受到優化（多頻帶限制器）。該系統能以這種方式在更高整體聲壓下工作，因為極端訊號峰會自動衰減，而總音量不需要降低。

多頻帶等化器處理整個頻率范围，並優化該系統的整體聲響。

分频器依照各揚聲器的頻率範圍，以及低音炮或陣列柱中的中音和高音揚聲器分配音頻訊號。分頻器的幅度和持續時間優化確保均勻輸出所有頻率，並同時到達收聽者。

三腳架法蘭

揚聲器具有三腳架法蘭，其包含一個角度為 0^ 的三腳架支架（後部位置）和一個傾角為 5^ 的三腳架支架（前部位置）。用示例：使用角度為 0^ 的三腳架支架，可對站立的聽眾進行音波處理，使用傾角為 5^ 的三腳架支架，可對就坐的聽眾進行音波處理。

用作地面监测器

得益於MonitorDSP預設、旋轉式高音喇叭及其通用箱體，還可將揚聲器用作完整的地面監測器。防滑橡膠導軌確保穩固的底座，監測器角度為 55^ 。

將高音喇叭旋轉 90^

高音喇叭可以旋轉90度，用於水平安裝揚聲器

重要說明！

警告！觸電危險！設備內部具有危險電壓！將裝置打開和轉動高音喇叭需要精密的專業技術，只有受過特殊訓練的人員才能操作！您若不具備這些資格，請勿自行操作，請尋求專業公司的協助！

在打開揚聲器與轉動高音喇叭時請謹慎操作，以免損壞揚聲器與造成人身傷害。請您確實遵守每個說明。因操作不當所造成的任何設備與人身傷害，製造商概不負責！

1.請斷開揚聲器全極電源（拔掉插頭），並等待3分鐘，然後再開始重組！
2. 請斷開所有連接到揚聲器的電纜。
3請將揚聲器置於監測器坡道上，從箱體上移除前格柵（箱體左右各有用於 2.5mm 六角螺栓工具的五顆螺絲）。
4請鬆開將高音喇叭固定於箱體上的4顆螺絲（見圖A）。
5. 此時稍微抬起喇叭，將其旋轉 90^ ，注意不要損壞高音喇叭電纜。
6將高音喇叭電纜插入安裝孔旁的指定固定槽中，然後將喇叭放回支架上。確保電纜沒有夾住。
7小心地擋緊喇叭並將前格栅重新安裝到箱體上。

可選配件

LDICOA12UB-用於 ICOA^圆 12的通用支架LDICOA15UB-用於 ICOA^圆 15的通用支架LDICOA12PC-用於 ICOA^圆 12的襯墊護套LDICOA15PC-用於 ICOA^圆 15的襯墊護套LDICOA12PC2-用於 ICOA^圆 12的護套LDICOA15PC2-用於 ICOA^圆 15的護套

技術資料

貨號: LDICOA12A	LDICOA12ABT	LDICOA15A	LDICOA15ABT
產品類型: 同軸PA 揭聲器
類型: 有源
蓝牙音訊接收器: - 藍牙 4.0 - 藍牙 4.0
低音喇叭尺寸: 12” 15”
低音喇叭尺寸: 304.8 mm 381 mm
低音喇叭磁體類型:	鐵磁體
低音喇叭標識:	客製
高音喇叭:	BEM 優化式 CD 喇叭
高音驅動尺寸:	1”
高音驅動尺寸:	25.4 mm
高音驅動磁體:	鐵磁體
高音驅動標識:	客製
高音驅動發聲線圈:	1”
高音驅動發聲線圈:	25.4 mm
放大器:	D 級
聲波角度(H x V):	90° x 50°
功率(RMS):	300 W
功率(峰值):	1200 W
頻率範圍:	50 Hz - 20 kHz	48 Hz - 20 kHz
交越頻率:	2 kHz
最大聲壓級(尖峰):	126 dB	128 dB
保護電路:	多頻帶限制器,過熱,過電壓,過電流
控制元件:	閉路器/斷路器,旋鈕編碼器,2 x 增益
顯示元件:	LC 顯示幕
麦克風/線路輸入:	2
麦克風/線路輸入連接器:	XLR/6.3 mm插孔組合插頭式連接器(對稱性)
線路輸入:	1
線路輸入連接器:	3.5 mm立體聲插孔
線路輸出:	1
線路輸出連接器:	XLR
AD/DA 轉換器採樣頻率:	48 kHz
AD/DA 轉換器解析度:	24位元
電源:	SMPS
工作電壓:	100 V至240 V AC 50-60 Hz
保險絲:	T4AL 250 V
功耗:	150 W

環境溫度（工作）：0至 40^

相對空氣濕度： < 80% （無冷凝）

箱體材料：聚丙烯

箱體結構型式：低音反射

三腳架法蘭： 36mm,0^ 和 5^

监测角度： 55^

外形尺寸（宽x高x深）： 375x635x396mm 416x695x415mm

重量： 20.4kg 24.8kg

配件包含：電源線

其他特性：4個手柄，6個M10飛點，用於監測應用的橡膠導軌，堅固的前格栅具備使用者等化器和延遲功能的DSP

製造商聲明

產品保固和責任限制

我們目前的保護條件和責任限制，請查閱：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。在服務情況下，請聯絡：Adam Hall GmbH, Adam-Hall-Str. 1,61267 Neu Anspach / Email: [e-mail] / +49 (0)6081 / 9419-0.

本產品的之正確處置

（適用於歐盟和其他歐洲國家的垃圾分類系統）產品或相關文件上之此標誌表示此設備不得在產品壽命結束時與一般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾加以處置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方當局，可獲取有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的設備處置條件。此產品不得與其他商業垃圾一起處置。

CE認證

Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）：

R&TTE（1999/5/EC）或2017年6月起RED（2014/53/EU)

低電壓指令（2014/35/EU）

EMC指令（2014/30/EU）

RoHS (2011/65/EU)

完整的聲明請查閱：www.adamhall.com。

此外，您也可以經由 [e-mail] 索取。

根据NCC低功率電波幅射性電機管理辦法規定：

(1)第十二条經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設

計之特性及功能。(2)第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使

用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電

機設備之干擾。
