ANNY 10 BPH 2 B5 - Haut-parleur LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de sonorisation active sur batterie
Marque	LD Systems
Modèle	ANNY 10 BPH 2 B5
Dimensions (L × P × H)	361 × 300 × 566 mm
Poids	18,22 kg
Puissance RMS	80 W
Puissance crête	160 W
Batterie	12 V / 5 Ah (Plomb-acide)
Autonomie batterie (volume max)	5 h
Autonomie batterie (mode ECO)	25 h
Temps de charge complet	7 h
Réponse en fréquence	45 Hz – 20 kHz (-10 dB)
Dispersion (H × V)	120° × 60°
Haut-parleur grave/médium	10" (254 mm)
Haut-parleur aigu	1" (25 mm)
Amplificateur	Classe D
Entrées audio	2 × Combo (XLR/jack), 2 × RCA, 1 × mini-jack 3,5 mm
Sortie Mix	XLR mâle
Bluetooth	5.0 avec codec AAC
Fonction TWS	Oui (connexion stéréo sans fil entre deux enceintes)
Récepteurs HF inclus	2 modules (gamme B5 : 584–608 MHz)
Émetteurs de poche inclus	2 avec micro-casque
Alimentation secteur	100–240 V, 50/60 Hz
Consommation	150 W
Classe de protection	I
Entretien	Nettoyer les surfaces avec un chiffon humide ; dépoussiérer les grilles d'aération
Réparabilité	Aucune pièce réparable par l'utilisateur – contacter un service agréé
Température de fonctionnement	0–40 °C
Humidité relative	0–80 % sans condensation

FOIRE AUX QUESTIONS - ANNY 10 BPH 2 B5 LD Systems

Comment transporter l'enceinte ANNY 10 ?

Utilisez la poignée rétractable et les roulettes intégrées. Pour déverrouiller la poignée, appuyez sur la zone marquée au milieu, tirez jusqu'à la butée. Vous pouvez aussi utiliser les poignées latérales pour soulever l'enceinte. Évitez de la faire rouler sur des surfaces irrégulières.

Comment recharger la batterie ?

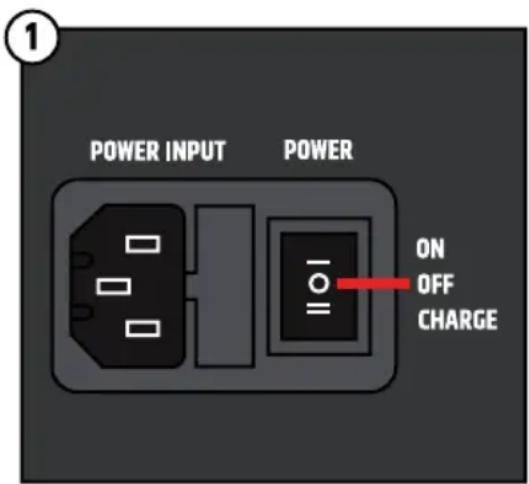

Branchez le câble secteur fourni sur l'entrée IEC et placez l'interrupteur POWER en position CHARGE pour charger sans faire fonctionner l'enceinte, ou en position ON pour charger en fonctionnement. La charge complète prend environ 7 heures.

Comment appairer un smartphone en Bluetooth ?

Depuis le menu principal, sélectionnez BLUETOOTH puis PAIRING. Le symbole Bluetooth clignote. Sur votre smartphone, activez Bluetooth et choisissez ANNY 10 dans la liste. Une fois connecté, le symbole devient fixe et 'PAIRED' s'affiche.

Comment utiliser la fonction TWS pour un son stéréo ?

Activez TWS (mode LINK) sur les deux enceintes ANNY 10 dans le menu Bluetooth. La connexion est automatique. L'enceinte couplée à la source devient le canal gauche, l'autre le droit. Seul le signal Bluetooth est transmis en stéréo.

Comment régler les effets (réverbération) ?

Dans le menu principal, sélectionnez EFFECT. Choisissez le type d'effet (SMALL REVERB, LARGE REVERB, PLATE REVERB, DELAY ou OFF). Réglez le volume de l'effet avec le potentiomètre EFFECT en façade et les envois par canal (FX SENS).

Comment synchroniser un micro HF avec le récepteur ?

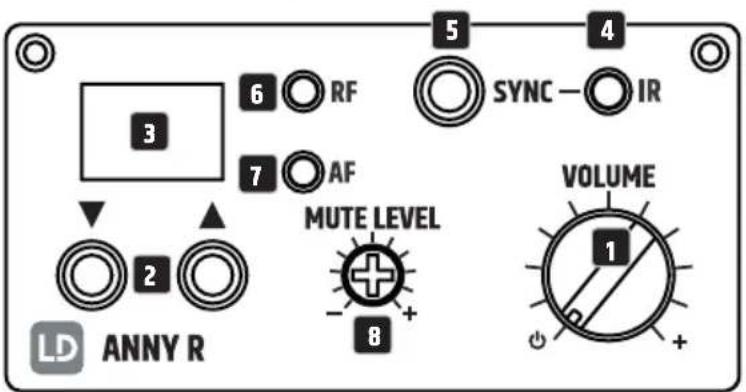

Sélectionnez le canal souhaité sur le récepteur avec les flèches ▲/▼. Allumez l'émetteur (main ou poche). Appuyez sur SYNC en pointant l'interface infrarouge de l'émetteur vers celle du récepteur. Pour l'émetteur de poche, l'IR se trouve dans le compartiment à piles. Si la LED rouge RF s'allume, la synchronisation est réussie.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend du volume et du préréglage. À volume maximal avec le preset MUSIC, elle est d'environ 5 heures. Avec le preset ECO à volume modéré, elle peut atteindre 25 heures.

Que faire en cas de distorsion sonore ?

Si l'indicateur de crête (symbole de crête) s'affiche sur l'écran pour un canal, réduisez le niveau de sortie de la source connectée (table de mixage, clavier, etc.) jusqu'à disparition du symbole. Vous pouvez aussi baisser le volume général ou le gain du canal concerné.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte du secteur. Utilisez un chiffon propre et humide pour nettoyer les surfaces. Ne laissez pas d'humidité pénétrer à l'intérieur. Dépoussiérez régulièrement les grilles d'aération avec de l'air comprimé (en bloquant les ventilateurs). N'utilisez pas de produits agressifs ou abrasifs.

Où trouver les pièces de rechange ou accessoires ?

Les accessoires officiels (housse LDANNY10PC, module récepteur LDANNYR, micro main LDANNYMD, émetteur ceinture LDANNYBP) sont disponibles auprès de votre revendeur ou sur le site www.ld-systems.com. Pour les réparations, contactez un centre de service agréé Adam Hall.

MODE D'EMPLOI ANNY 10 BPH 2 B5 LD Systems

Cet apparéil a été créé et fabriqué selon des normes de qualité élevées afin de garantir un fonctionnement sans faille pendant de nombreuses années. C'est ce que LD Systems représentée avec son nom et sa longue expérience en tant que fabricant de produits audio de haute qualité. Veuillez tire attentivement ce mode d'emploi afin de pouvoir utiliser rapidement votre nouveau produit LD Systems de manière optimale. Vous trouverez plus d'informations sur LD Systems sur notre site Internet WWW.LD-SYSTEMS.COM

INFORMATIONS SUR CE MODE D'EMPLOI

• Avant la mise en service, lisez attentivement les consignes de sécurité et l'ensemble du mode d'emploi.
• Respectez les avertissements figurant sur l'appareil et dans le mode d'emploi.
• Conservez toujours le mode d'emploi à portée de main.
• Si vous vendez ou cedez l'appareil, remettez impératifement aussi ce mode d'emploi, car il fait partie intégrante du produit.

UTILISATION RÉGLEMENTÉE

Ce produit est un apparéil destiné à la technique événementielle !

Ce produit a ete concu pour une utilisation professionnelle dans le domaine de I'evenementiel et ne convient pas a une utilisation domestique!

En outre, ce produit est uniquement destiné à des utilisateurs qualifiés ayant des connaissances techniques dans le domaine de l'évenementiel!

L'utilisation du produit en dehors des caractéristiques techniques et des conditions d'exploitation spécifiées est considérée comme non conforme à l'usage prévu!

La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme est exclue!

Le produit n'est pas ajusté pour :

• Les personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances.
• Les enfants (les enfants doivent être informés de ne pas jouer avec l'appareil)

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER: le mot DANGER, éventuelles associé à un symbole, indique des situations ou des états directement dangereux pour la vie et l'intégrité corporelle.
2. AVENTISSEMENT: le mot DANGER, eventuellement associé à un symbole, indique des situations ou des états eventuellement dangereux pour la vie et l'integrité corporelle.
3. ATTENTION: le mot ATTENTION, éventuellesment accompagné d'un symbole, est utilisé pour attirer l'attention sur des situations ou des états pouvant entrainer des blessures.
4. ATTENTION: le mot ATTENTION, éventuellesment accompagné d'un symbole, est utilisé pour attirer l'attention sur des situations ou des états pouvant entraîner des dommages matériels et/ou environnementaux.

Ce symbole indique les dangers qui peuvent provoquer un chocoléctrique.

Ce symbole signale les endroits dangereux ou les situations dangereuses.

Ce symbole indique les dangers liés aux surfaces chaudes.

Ce symbole indique les dangers liés à un volume sonore élevé.

Ce symbole signale des informations complémentaires sur l'utilisation du produit.

Ce symbole indique un apparéil qui ne contient aucune piece replacable par l'utilisateur.

Ce symbole indique un équipement électrique conçu principalement pour une utilisation en interieur.

CONSIGNES DE SECURITE

DANGER:

1. N'ouvre pas l'appareil et ne le modifiez pas.
2. Si vous appeareil ne fonctionne plus correctement, si des liquides ou des objets ont penetré à l'intérieur de l'appareil ou si l'appareil a été endommagé d'une autre manière, éteignez-le immidiatement et débranchez-le de l'alimentation électrique. Cet apparéil ne peut être réparé que par un personnel qualifié et autorisé.
3. Pour les-appareils de la classe de protection 1, le conducteur de protection doit etre correctement raccordé.N'interrompez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.
4. Veillez à ce que les cables sous tension ne soient pas pliers ou endommages mécaniquement d'une autre manière.
5. Ne shuntez jamais le fusible de l'appareil.

AVERTISSEMENT

1. L'appareil ne doit pas etre mis en service s'il presente des dommages evidents.
2. L'appareil ne doit être installé que lorsqu'il est hors tension.
3. Si le cable d'alimentation de l'appareil est endommagé, l'appareil ne doit pas être mis en service.
4. Les cables d'alimentation raccordes de manière fixe ne peuvent etre remplacés que par une personne qualifiée.

ATTENTION

1. Ne mettez pas l'appareil en service s'il a ete exposé à de fortes variations de température (par exemple après le transport). L'humidité et la condensation pourraient endommager l'appareil. Ne mettez pas l'appareil en marche tant qu'il n'a pas atteint la température ambiente.
2. Assurez-vous que la tension et la fréquence du réseau électrique correspondant aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un selecteur de tension, ne branche pas l'appareil tant que celui-ci n'est pas correctement régle. N'utilise que des câbles d'alimentation appropriés.
3. Pour couper l'appareil du secteur sur tous les pôles, il ne suffit pas d'actionner l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont ete prises contre les surtensions (par exemple, la foudre).
6. Respectez le courant de sortie maximal indiqué pour les appareils équipés d'une connexion Power Out. Veillez à ce que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur prédéfinie.
7. Ne remplacez les cables d'alimentation enchichables que par des cables d'origine.
8. Fonctionnement uniquement sur des équipements de connexion au réseau actuellément conformes, testés et intacts.

DANGER:

1. Risque d'étouffement! Les sacs en plastique et les petites pieces doivent être tenus hors de portée des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites.
2. Danger de chute! Assurez-vous que l'appareil est installé de manière sure et qu'il ne peut pas tomber. Utilisez uniquement des tréspies ou des fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et sécurisés. Veillez à ce que les règes de sécurité en vigueur soient respectées.

AVERTISSEMENT

1. N'utilisez l'appareil que de la maniere prévue.
2. N'utilisez l'appareil qu'avac les accessoires commandés et prevus par le fabricant.
3. Lors de l'installation, respectez les consignes de sécurité en vigueur dans votre pays.
4. ÀpRES avoir branché l'appareil, vérifiez tous les chemins de cables afin d'éviter tout dommage ou accident, par exemple en cas de trèbuchement.
5. Respectez impératifement la distance minimale indiquée par rapport aux matériaux normalement inflammables! Dans la mesure où celle-ci n'est pas explicitement indiquée, la distance minimale est de 0,3 mètre.

ATTENTION

1. Les éléments mobiles tels que les étriers de montage ou autres éléments mobiles peuvent se coincer.

ATTENTION

1. N'installez pas et n'utilise pas l'appareil à proximate de radiateurs, d'accumulateurs de chaleur, de jours ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installe de manière à ce qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.
2. Ne placez pas de sources d'inflammation telles que des bougies allumées à proximite de l'appareil.
3. Les ouvertures de ventilation ne doivent pas etre recouvertes et les ventilateurs ne doivent pas etre bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou les emballages prevus à cet effet par le fabricant.
5. Éviter de soumettre l'appareil à des secousses ou à des chocs.
6. Respectez l'indice de protection IP, ainsi que les conditions ambantes telles que la température et l'humidité de l'air, conformément aux specifications.
7. Les apparêls peuvent être développés en permanence. En cas de divergence entre les indications relatives aux conditions de fonctionnement, à la puissance ou à d'autres caractéristiques de l'appareil entre le mode d'emploi et l'inscription sur l'appareil, c'est toujours l'indication sur l'appareil qui prime.
8. L'appareil n'est pas adapté aux climats tropicaux ni à une utilisation au-dessus de 2000 m d'altitude.

ATTENTION :

Le raccordement de cables de signal peut entrainer des bruits parasites importants. Veillez à ce que les apparciels raccordés à la sortie soient mis en sourdine lors des opérations de branchement. Dans le cas contraire, les niveaux de bruits parasites peuvent entrainer des dommages.

ATTENTION AUX VOLUMES ÉLEVÉS DES PRODUITS AUDIO !

Cet apparéil est destiné à un usage professionnel.

L'utilisation commerciale de cet apparéil est soumise aux réglementations et directives nationales en vigueur en matière de prévention des accidents.

Lésions auditives dues à un volume sonore élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression sonore (SPL) élevés susceptibles d'entrainer des léasons auditives. Evitez l'exposition à des volumes sonores élevés.

TRANSMISSION DU SIGNAL PAR RADIO (par ex. W-DMX ou systèmes audio sans fil, Bluetooth) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnementales.

Ont une influence sur la portée et la stabilité du signal, par exemple

Blindage (p. ex. maconnerie, constructions metalliques, eau)
- Fréquence radio élevé (p. ex. reseaux W-LAN puissants)
- Interférences
- Rayonnements electromagnétiques (par ex. écrans LED, variateurs de luminée)

Toutes les indications de portée se rapportent à une application en champ libre avec contact visuel sans influences perturbatrices!

L'exploitation de stations émettrices est soumise à des dispositions administratives. Celles-ci peuvent varier d'une région à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (p. ex. fréquence radio et puissance d'émission).

AVERTISSEMENT :

Les appareils avec transmission de signaux sans fil ne sont pas adaptés à une utilisation dans des zones sensibles où le fonctionnement radio peut entrainer d'eventuelles interactions. Il s'agit par exemple de:

• Les hopitaux, centres de santé ou autres établissements de soins de santé qui dispensent des traitements aux patients avec du personnel et des équipements spécialisés.
• Zones Ex de classe I, II et III
• Zones interdites
• Installations militaires
  Avions ou vehicules
• Zones ou l'utilisation des téléphones portables est interdite

APPAREILS AVEC PILES RECHARGEABLES, BATTERIES ET CHARGEURS DANGER :

1. Conservez l'appareil avec la batterie à l'écart des sources de chaleur et ne l'expose pas à la lumière directe du soleil. Ne le place pas sur ou dans des appareils de chauffage tels que des micro-ondes, des fours ou des radiateurs. Les piles peuvent explodeer en cas de surchauffe. Veillez à respecter les conditions ambiantes et d'utilisation autorisées! Celles-ci figurent dans les specifications techniques.
2. N'ouvre pas l'appareil! N'apportez aucune modification à la batterie et n'essayez pas de replacer les cellules de la batterie!
3. Les éléments de batterie ou les blocs de batterie ne doivent pas etre endommages. Les films de protection et les autocollants ne doivent pas etre enleves. Aucun objet etranger ne doit etre introduit dans la batterie. Aucun liquide ne doit penetre dans la batterie. Il existe un risque d'incendie et d'explosion ainsi que d'autres situations dangereuses (par exemple, degazage).
4. Si l'appareil est déformé ou surchauffé, mettez-le immédiatement hors service! Si vous continue à utiliser l'appareil, il y a un risque d'incendie, d'explosion et d'autres situations dangereuses (par exemple, dégagement de gaz).
5. Ne pas jeter l'appareil au feu! Risque d'explosion!
6. Éviter les chocs mécaniques violents sur l'appareil! Les dommages dus aux chutes, aux chocs ou aux perforations ainsi que les pressions élevées entrainent des risques d'incendie et d'explosion ainsi que d'autres situations dangereuses (p. ex. dégazage).
7. Ne chargez l'appareil ou la batterie que de la maniere prévue. N'utilise que le chargeur d'origine. Veuillez noter qu'un branchement compatible ne signifie pas que le chargeur est adapté.
8. Veuillez notes que la fonction de charge n'est pas désactivée par l'interrupteur de l'appareil principal sur tous les appareils.
9. Dans le cas des dispositifs de chargement intégrés dans les valises de transport, le processus de chargement ne peut être effectué que lorsque le couvercle est ouvert.
10. Le liquide renversé est corrosif et peut être toxique. Il peut provoquer une irritation de la peau et des yeux et est dangereux en cas d'ingestion. Evitez tout contact avec le liquide renversé. En cas de contact avec le liquide renversé, lavez immédiatement la zone affectée avec beaucoup d'eau et contactez un meDECIN.

APPAREILS DONT LA BATTERIE EST REMPLACÉE PAR L'UTILISATEUR DANGER :

Veillez à respecter la fiche technique du fabricant des piles ou des accumulateurs utilisés !

1. Les piles et les accus doivent être tenus hors de portée des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites. Risque d'étouffement!
2. Evitez les chocs mécaniques violents sur les piles et les accumulateurs! Les dommages dus à la chute, à l'écrasement ou à la perforation ainsi qu'à la haute pression entrainent des risques d'incendie et d'explosion ainsi que d'autres situations dangereuses (p. ex. dégazage).
3. Le liquide de batterie qui fuit est corrosif et peut être toxique. Il peut provoquer une irritation de la peau et des yeux et est dangereux en cas d'ingestion. Évitez tout contact avec le liquide qui a fui. En cas de contact avec le liquide qui s'est échéppé, lavez immédiatement la zone affectée avec beaucoup d'eau et contactez un meDECIN.
4. N'essayez jamais de charger des piles non rechargeables. Risque d'explosion!
5. Ne pas jeter les piles et les batteries dans le feu! Risque d'explosion!
6. Ne pas court-circuiter les piles et les batteries! Évitez tout contact des bornes de la batterie avec des objets conducteurs d'électricité (par exemple, porte-clés, pieces de monnaie, outils).

ATTENTION :

1. Lorsque vous insérez des piles et des batteries rechargeables, veilsz à respecter la polarité (voir les illustrations dans le compartment à piles ou sur le boitier).
2. N'utilise pas simultanément différents types de cellules et marques de piles dans le même apparéil.
3. N'utilisez que des piles et des batteries rechargeables ayant le même état de décharge.
4. Verifiez que les piles et les batteries rechargeables ne sont pas endommagées et n'utilise pas de piles et de batteries rechargeables endommagées!

LA CHARGE, L'UTILISATION ET LE STOCKAGE DES BATTERIES

1. Pour charger les batteries installées de manière permanente, connectez l'appareil à l'alimentation électrique prévue à cet effet. Veuillez notes que la fonction de charge n'est pas désactivée par l'interrupteur de l'appareil principal sur tous les appareils.
2. Veuillez vous reférer aux données techniques pour connaître le temps de charge nécessaire pour recharger complètement la batterie. Les informations relatives à l'état de charge de la batterie figurent dans le chapitre FONCTIONNEMENT.
3. Les appareils équipés de piles au lithium sont dotés des dispositifs de protection habituels.
4. Ne pas charger les batteries en dehors des conditions ambantes spécifiées dans les données techniques. Sauf indication contraire, ces conditions se situent entre +5^ et +35^ Celsius dans un environnement sec.
5. Les conditions ambantes autorises pour le fonctionnement sont indiquées dans les données techniques. Sauf indication contraire, la température ne doit pas descendre en dessous de +5^ et ne doit pas dépasser +35^ dans un environnement sec.
6. La température ambiente admissible pour le stockage est indiquée dans les données techniques. Sauf indication contraire, la température ne doit pas être inférieure à +5^ et ne doit pas dépasser +35^ dans un environnement sec.
7. ÀpRES une décharge, rechargez complètement la batterie dés que possible.
8. Ne rangez l'appareil qu'avac une batterie entierement chargee. Les batteries qui ne sont pas completelement chargees lorsqu'elles sont stockées peuvent perdre leur capacite et leur durée de vie prematurement.
9. Si l'appareil n'est pas utilisé pendant une longue période, effectuez un cycle de recharge complet au moins tous les 3 mois.
10. L'interrupteur principal de l'appareil doit être éteint pendant le stockage.
11. Les durées d'utilisation indiquées se rapportent toujours à une batterie neue et à des conditions de fonctionnement normales.
12. En cas d'utilisation dans un environnement froid, l'autonomie de la batterie peut etre inférieure a cette indiquee.
13. Si l'autonomie de l'appareil en mode batterie s'écarte considérablement des specifications, contactez votre partenaire commercial.

NOTES POUR LES ÉQUIPÉMENTS PORTABLES D'INTÉRIEUR

1. Fonctionnement temporaire! Les équipements événementiels sont en原則 concus pour une utilisation temporaire.
2. Une utilisation continue ou une installation permanente peut entrainer une alteration de la fonction et un vieillissement prematuré de l'équipment.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage. Veuillez vérifier l'intégrality et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le carton d'emballage du produit ANNY 10 comprend :

• 1 x enceinte ANNY 10
• 1 cable secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 HHD comprend :

• 1 x enceinte ANNY 10
• 1 x émetteur à main + 2 x piles AA
• 1x module récepteur + antennne
• 1 cable secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 HHD 2 comprend :

• 1 x enceinte ANNY 10
• 2 x émetteurs à main + 4 x piles AA
• 2 x modules récepteurs + antennae
• 1 cable secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 BPH comprend :

• 1 x enceinte ANNY 10
• 1 x émetteur de poche + micro-casque + 2 x piles AA
• 1x module récepteur + antennne
• 1 cable secteur
• MANUEL DE L'UTILISATEUR

Le carton d'emballage du produit ANNY 10 BPH 2 comprend :

• 1 x enceinte ANNY 10
• 2 x émetteurs de poche + micro-casque + 4 x piles AA
• 2 x modules récepteurs + antennae
• 1 cable secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 HBH 2 comprend :

• 1 x enceinte ANNY 10
• 1 x émetteur portatif + 2 x piles AA
• 1 x émetteur de poche + micro-casque + 2 x piles AA
• 2x modules récepteurs + antennae
• 1 cable secteur
• Manuel de l'utilisateur

POINTS FORTS

• Solution audio tout-en-un portable, alimentée par batterie
• Table de mixage intégrée à 6 canaux avec prérogliages système, égaliser à 3 bandes et effets (réverbération et début)
• Traitement DSP DynX® (Gen.2) pour un son sans distorsion même au volume maximum
• Deux emplacements pour récepteurs HF (pour utilisation avec émetteurs à main ou de poche)
• Deux entrees commutables micro ou ligne
  Jusqu'à 5 heures d'autonomie à volume maximal, 20 heures à volume modéré
  Mode priorite/attenuation automatique pour privilégier le signal du microphone
• Roulettes et poignée rétractable intégrées pour un transport facile
• Puits de diamètre 35 mm pour applications sur mât d'enceinte
• Codec AAC pour le streaming HD en Bluetooth® 5.0
• Mode True Wireless Stereo (TWS) pour connecter deux ANNY et profiter d'une veritable diffusion stéreo en streaming
• Port USB-C pour charger vos apparéils mobiles
• Support intégré pour tablette ou téléphone
• Entrée pour pédale Footswitch, pour un contrôle facile (mains libres) des effets

TRANSPORT

Grac aux roulettes pratiques 1 et a la poignee extensible 2, l'enceinte portable est facile a transporter. Eteignez I'enceinte, retirez tous les cables connectes, placez I'enceinte sur le sol et appuyez sur la zone marquee au milieu de la poignee 3 pour la déverrouiller. Tirez alors la poignee du boitier de I'enceinte jusqu'a la butee. Pour rentrer la poignee, appuyez a nouveau sur la zone marquee dans la poignee et poussez la poignee dans le boitier jusqu'a la butee. Pour soulever et transporter I'enceinte, vous disposez d'une poignee de transport ergonomique, située 4 derriere la poignee du chariot, et deux poignees supplémentaires sur les cotés du boitier 5.

ATTENTION: Évitez de faire rouler l'enceinte sur des surfaces irrégulières telles que des pavés. Évitez également de faire rouler l'enceinte sur des marches. Les chocs mécaniques violents peuvent endommager les roulettes, le boitier et les composants internes.

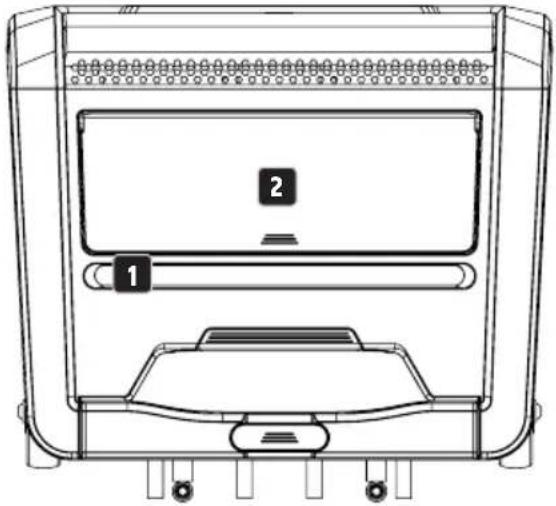

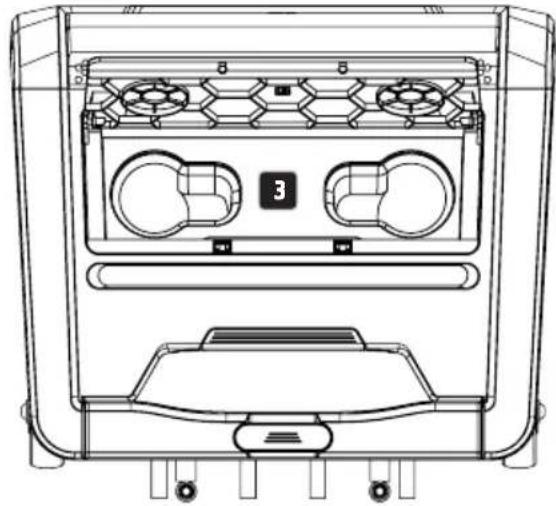

PLATEAU POUR SMARTPHONE / TABLETTE ET COMPARTIMENT POUR ACCESSOIRES

Le plateau pour smartphone ou tablette 1 est situé entre la poignée de transport et le compartment pour accessoires. Pour ouvrir le compartment pour accessoires, appuyez sur le repère situé sur son couvercle 2. Le compartment pour accessoires permet de ranger les émetteurs portatifs et de poche ainsi que d'autres accessoires tels que les antennes pour les récepteurs 3. Pour referrer le couvercle, appuyez-dessus jusqu'à ce qu'il s'enclenché.

INSTALLATION

DANGER: Placez toujours l'enceinte dans un endroit approprié, sur une surface suffisamment stable, plane et horizontale. Veillez à ce que l'enceinte ne puisse pas tomber du bord de la-scène (en raison de vibrations, par exemple). Lorsque vous utilisez un trépied, assurez-vous qu'il est adapté au poids et à l'embase de l'enceinte. Le trépied doit reposer verticalément sur un sol solide et la hauteur maximale autorisée ne doit pas être dépassée. Les équipements qui n' ont pas été installés et positionnés correctement risquent de se renverser ou de tomber. Cela peut entrainer des blessures graves, voire mortelles.

CONNEXIONS, COMMANDES ET INDICATEURS

ENTREE SECTEUR

Embase secteur IEC avec portefusible intégré. Un cable d'alimentation approprié est inclus dans la livraison.

• Utilisez l'entrée secteur pour faire fonctionner l'appareil et charger les batteries internes en même temps en plaçant l'interrupteur POWER en position ON.
• Utilisez l'entrée secteur pour charger les batteries internes sans faire fonctionner l'appareil. Pour ce faire, placez le commutateur POWER en position CHARGE.

AVERTISSEMENT : Remplacez le fusible uniquement par un fusible de meme type et de memes valeurs. Tenez compte des données sereographiees sur le boitier du caisson. Si le fusible saute de maniere repeteee, veuillez contacter un centre de service agreeed.

2 POWER

Interrupteur en position ON: L'appareil est en marche. Les batteries internes peuvent également être recharges en cours de fonctionnement à l'aide du cable secteur fourni.

Interrupteur en position OFF: L'appareil est eteint.

Interrupteur en position CHARGE: L'appareil est eteint et en mode de charge.

3 BATTERIE

Affichage sur 4 segments de l'etat de charge de la batterie. 4 LED allumées = 100%, 3 LED allumées = 75%, 2 LED allumées = 50%, 1 LED allumée = 25%.

Si seul le premier moyen clignote : Inférieur à 10%. Veuillez brancher l'appareil immédiatement sur le secteur pour le charger.

4 INPUT 162- CONNECTEURS D'ENTREE

Entrée audio pour le canal 1 ou 2, sur connecteur Combo (XLR 3 broches / jack 6,35 mm).

Les entrées audio sont compatibles symétrique/asymétrique.

5 INPUT 1 & 2 - MIC / LINE

Commutateur permettant de régler la sensibilité d'entrée pour le canal 1 ou 2.

Connexion d'un microphone: position MIC.

Connexion d'un lecteur de niveau ligne: position LINE.

Tournez le potentiametre de niveau pour regler le volume du canal 1 ou 2. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre.

7 INPUT 3

Entrée ligne stéreo asymétrique sur embase jack 3,5 mm pour connecter un lecteur audio, par exemple un lecteur MP3. Les connecteurs d'entrée INPUT 3 et INPUT 4 sont cables en parallele et peuvent être utilisés simultanément. Tout signal stéreo entrant est.Commé en mono en interne.

8 INPUT 4

Entrée ligne stéreo asymétrique sur deux embases RCA/cinch pour connexion d'une source audio, par exemple un lecteur CD ou un clavier électronique. Les connecteurs d'entrée INPUT 3 et INPUT 4 sont câblés en parallele et peuvent être utilisés simultanément. Tout signal stéreo entrant est.Commé en mono en interne.

Potentiomètre de niveau permettant de régler le volume des canaux 3 et 4. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre.

Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre.

10 BLUETOOTH - VOLUME

Potentiometre de niveau permettant de regler le volume d'une source Bluetooth, par exemple un smartphone. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre (pour appairer la source Bluetooth, voir UTILISATION - RÉGLAGES BLUETOOTH).

1 INPUT 5

Slot d'accueil avec entrée audio pour un module de réception HF pour le canal 5. Le volume du canal se règle via un potentiamètre de volume sur le module de réception.

Modèle ANNY 10 (sans module récepteur): Ne modifies pas l'appareil vous-même!

Le module récepteur peut être installé ultérieurement par les techniciens de service Adam Hall ou les partenaires de service Adam Hall. Veuillez contacter le Service Clientèle d'Adam Hall.

12 ANTENNA

Embase BNC pour la connexion d'une antenné pour le module de réception HF INPUT 5 (une ANTENNE APPROPRIÉE est livrée avec le module de réception).

13 INPUT 6

Slot d'accueil avec entrée audio pour un module de réception HF pour le canal 6. Le volume du canal se règle via un potentiamètre de volume sur le module de réception.

Modèle ANNY 10 (et modèles HHD / BPH - sans deuxième module récepteur) :

Ne modifies pas l'apparil vous-même! Le module récepteur peut être installé ultérieurement par les techniciens de service Adam Hall ou les partenaires de service Adam Hall.

Veuillez contacter le Service Clientèle d'Adam Hall.

14 ANTENNA

Prise BNC pour la connexion d'une antennpe pour le module de reception HF INPUT 6 (une anteene appropriee est livree avec le module de reception).

15 VOLUME / POUSSER POUR LE MENU

Encodeur à pouvoir rotatif à fonctions multiples.

1. En partant de l'affichage principal, tournez le bouton/encodeur rotatif pour régler le volume global. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre.

Avant de dire des données audio ou d'utiliser un microphone, reglez le volume général au minimum et n'augmentez le volume que lentement afin d'eviter d'endommager l'appareil ou de provoquer des lésions auditives dues à des niveaux de volume élevés soudains et au Larsen.

1. Appuyez sur le bouton rotatif pour acceder au menu principal. Naviguez dans le menu principal à l'aide de l'encodeur, sélectionnez l'objet de sous-menu souhaité en tournant l'encodeur, confirmez en appuyant sur l'encodeur, ajustez les paramétres du système et modifiez les valeurs dans les éléments de menu correspondants (voir UTILISATION; modification de la valeur ou de l'objet = tournier l'encodeur, confirmer la modification de la valeur ou de l'objet = appuyer sur l'encodeur).

16 ÉCRAN

L'écran graphique multifonctions à cristaux liquides affiche le volume général, les prérégliages des enceintes et des effets, l'état de la batterie et du Bluetooth, ainsi que le niveau d'entrée pour les canaux 1, 2, 3/4 et 5/6 sur la page principale. Le menu d'édition présente les éléments du menu, les éléments du sous-menu et les options d'édition correspondantes. La luminosité, le contraste et l'extinction de l'éclairage de l'écran sont régiables.

17 EFFECT

Potentiometre de niveau pour ajuster le volume de l'effet (retour d'effet). Le type d'effet et les envois d'effet sont reglés dans le menu de l'appareil, élément EFFECT.

18 FOOTSWITCH FX ON/OFF

Embase jack 6,35 mm pour connecter une pedale externe de type footswitch (interrupteur marche/arrêt). Avec une pedale externe dotée d'une prise jack de 6,3 mm, vous pouvez couper/rétabrir à volonté le son du module d'effet interne.

19 MIX OUTPUT

Sortie ligne symétrique sur embase XLR male à 3 broches. Le signal de sortie est un mélange de tous les canaux d'entrée plus le signal d'effet et le signal Bluetooth. Son niveau est indépendant du réglage du potentiamètre de volume global.

20 USB-C

Prise USB-C pour charger un smartphone ou une tablette (tension de 5 volts, courant de charge de 2 A maximum).

UTILISATION

REMARQUES :

Des que l'enceinte est mise sous tension (si la charge de la batterie est suffisante, ou si elle est alimentee sur secteur), le logo LD Systems apparait brievement a I'ecran. Tous les reglages, tels que les preréglages, I'egalisation et les effets, sont retablis tels qu'ils etaient lors de I'extinction de I'enceinte. Une fois ce processus terminé, I'enceinte est prete a fonctionner.

PAGE D'ÉCRAN PRINCIPALE

En fonctionnement normal, la page d'écran principale (HOME) apparait. Elle visualise le volume général réglé, la préselection d'enceinte activée, la préselection d'effet, les niveaux d'entrée des canaux 1 à 6, l'état du Bluetooth et du TWS ainsi que l'état de charge de la batterie (voir l'illustration).

Niveau d'entrée avec indicateur de crete pour les canaux 1 à 6

INDICATEUR DE CRÉTE

Si le symbole de crete apparait en haut de l'affichage du niveau d'un canal, c'est que I'etage d'entree du canal correspondant fonctionne au-dessus de la limite de distorsion. Reduisez le niveau de sortie de I'appareil de lecture connecte (par ex. table de mixage, clavier, etc.) jusqu'à ce que le symbole de crete ne s'affiche plus et que I'enceinte restitue les signaux audio sans distorsion.

MAIN VOLUME

Le volume global de l'enceinte se regle directement depuis la page d'écran principale, en tournant le bouton/encodeur rotatif VOLUME / PUSH FOR MENU. L'affichage change automatiquement des que vous tournez l'encodeur (voir l'illustration ci-dessous). La page d'écran principale revient automatiquement après environ 10 secondes d'inactivité; en appuyant sur l'encodeur, elle revient immédiatement.

PARAMÉTRES BLUETOOTH (BLUETOOTH)

Appuyez sur le bouton /encodeur pour acceder au menu principal, puis selectionnez l'objet de menu BLUETOOTH en tournant l'encodeur (le mot apparait en surbrillance sur fondASF). Appuyez a nouveau sur le bouton/encodeur pour acceder au sous-menu et selectionnez I'objet de sous- menu souhaite en tournant I'encodeur. Confirmez en appuyant sur I'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Selectionnez · MAIN MENU dans le sous-menu et appuyez sur I'encodeur pour revenir au menu principal, selectionnez · HOME dans le menu principal, confirmez en appuyant sur I'encodeur, puis revenez à l'affichage principal. ÀpRES environ 10 secondes d'inactivité, l'écran principal s'affiche automatiquement.

Appairage avec une source de lecture Bluetooth : Sélectionnez BLUETOOTH dans le menu Bluetooth, confirmez, puis sélectionnez PAIRING et confirmez à nouveau. Le module Bluetooth est maintainant prét à être appiaéré. Le symbole Bluetooth clignote tout au long du processus d'appairage. Activez le Bluetooth sur votre source de lecture (smartphone, tablette, etc.) et sélectionnez ANNY 10 dans son menu Bluetooth. L'appairage s'effectue alors automatiquement. Dés que les apparêils sont appairés, le symbole Bluetooth)cesse de clignoter et reste fixe, et la mention PAIRED apparait dans le menu Bluetooth. Vous pouvez dés lors lancer la lecture audio via Bluetooth.

BLUETOOTH (changer d'etat = tournier l'encodeur, confirmer le changement d'etat = appuyer sur l'encodeur)
BLUETOOTH Activer le Bluetooth PAIRING
	Déactiver le Bluetooth OFF
TWS Activer TWS LINK
	Déactiver TWS OFF

L'enceinte LD ANNY 10 peut fonctionner en mode mono ou stéreo. En mode mono, un signal stéreo appliqué à une entrée stéreo ou transmis via Bluetooth estCOMMÉ en mono en interne. Si deux enceintes ANNY 10 sont connectées sans fil à l'aide de la fonction TWS, l'enceinte couplée à la source Bluetooth devient l'enceinte principale (stéreo gauche) et l'extension stéreo est assurée par l'enceinte suiveuse (stéreo droite). Cela signifie que tous les signaux stéreo transmis via Bluetooth sont également reproduits en stéreo sans qu'il soit nécessaire de relier les deux enceintes par un cable. Pour se connecter via TWS, il suffit d'activer TWS dans les deux appar兼ls (LINK), la connexion est alors automatique et LINKED (= connecté) s'affiche dans le menu Bluetooth.

REMARQUE:

• Seuls les signaux audio lus sur un apparéil de lecture Bluetooth apparié peuvent être transmis via la fonction de liaison stéreo TWS. Les signaux audio arrivant sur des entrées physiques ne sont pas transmis via TWS.
• Àprous avoir étéint et rallumé les enceintes ANNY 10, la connexion à la source Bluetooth et la connexion des enceintes via TWS s'effectuent automatiquement.

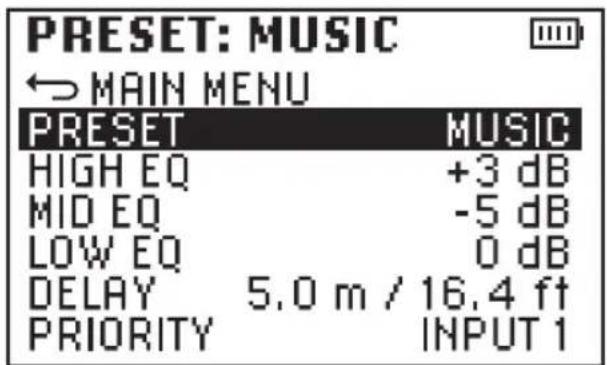

PARAMÉTRES AUDIO (AUDIO)

Appuyez sur le bouton/encodeur pour acceder au menu principal, puis selectionnez l'objet de menu AUDIO en tournant l'encodeur (le mot apparait en surbrillance sur fondASF). Appuyez a nouveau sur le bouton/encodeur pour acceder au sous-menu et selectionnez l'objet de sous-menu souhaite en tournant le bouton/encodeur. Confirmez en appuyant sur l'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Selectionnez · MAIN MENU dans le sous-menut et appuyez sur I'encodeur pour revenir au menu principal, selectionnez · HOME dans le menu principal, confirmez en appuyant sur I'encodeur, puis revenez à l'affichage principal. ÀpRES environ 10 secondes d'inactivité, I'ecran principal s'affiche automatiquement.

AUDIO (modifier la valeur ou l'état = tourner l'encodeur, confirmer la modification de la valeur ou de l'état = appuyer sur l'encodeur)
MAIN MENU Retour au menu principal
PRESET Sélection de la préselection d'enceinte MUSIC
		VOCAL
		VIVRE
		ECO
		OFF
HIGH EQ Ajustez les fréquences aiguées de -12 dB à +12 dB
MID EQ Ajustez les fréquences Médium de -12 dB à +12 dB
LOW EQ Ajustez les fréquences basses de -12 dB à +12 dB
DELAY	Retard temporel du signal.Commé en mono, régblable par pas de 0,5 m jusqu'à 10 m,par exemple pour une ligne d'enceintes retardées (0 m = OFF, affichage de la distance en metres et en pieds).
PRIORITY Circuit de gestion de priorité pour les entrées INPUT 1, 2 ou 5/6. Si une entréeest prioritaire, dés qu'un signal y est présente, le volume des autres entrées estautomatiquement attenué. Lorsque le signal audio disparait, le volume desautres canaux est ramené à sa valeur initiale après quelques secondes(pas de sélection multiple possible, OFF = fonction déactivée).	INPUT 1
	INPUT 2
	INPUT 5/6
	OFF

PARAMETRES D'EFFET (EFFECT)

Appuyez sur le bouton/encodeur pour acceder au menu principal, puis selectionnez l'objet de menu EFFECT en tournant l'encodeur (le mot apparait en surbrillance sur fond nombre). Appuyez à nouveau sur le bouton/encodeur pour acceder au sous-menu et selectionnez l'objet de sous-menu souhaité en tournant le bouton/encodeur. Confirmez en appuyant sur l'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Selectionnez · MAIN MENU dans le sous-menu et appuyez sur l'encodeur pour revenir au menu principal, selectionnez · HOME dans le menu principal, confirmez en appuyant sur l'encodeur, puis revenez à l'affichage principal. ÀpRES environ 10 secondes d'inactivité, l'écran principal s'affiche automatiquement.

EFFECT (modifier la valeur ou l'etat = tourner l'encodeur, confirmer la modification de la valeur ou de l'etat = appuyer sur l'encodeur)
FX TYPE Sélection du type d'effet ou déactivation de l'effect (OFF)	SMALL REVERB
	LARGE REVERB
	PLATE REVERB
	DELAY
	OFF
FX SENS RÉglage des périques d'effet pour les entrées INPUT 1,2 et 5/6	INPUT 10 - 100%
	INPUT 20 - 100%
	INPUT 5/6 0 - 100%

PARAMÉTRES SYSTème (SETTINGS)

Appuyez sur le bouton/encodeur pour acceder au menu principal, puis selectionnez l'objet de menu SETTINGS en tournant le bouton/encodeur (le mot apparait en surbrillance sur fondASF). Appuyez a nouveau sur le bouton/encodeur pour acceder au sous-menu et selectionnez l'objet de sous-menusouhaite en tournant le bouton/encodeur. Confirmez en appuyant sur I'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Selectionnez · MAIN MENU dans le sous-menut et appuyez sur I'encodeur pour revenir au menu principal, selectionnez · HOME dans le menu principal, confirmez en appuyant sur I'encodeur, puis revenez à l'affichage principal. Avres environ 10 secondes d'inactivité, I'ecran principal s'affiche automatiquement.

SETTINGS (modifier la valeur ou l'etat = tourner l'encodeur, confirmer la modification de la valeur ou de l'etat = appuyer sur l'encodeur)
LCD DIM	L'éclairage de l'écran s'était au bout d'environ 10 secondes sans intervention
	L'éclairage de l'écran reste allumé en permanence OFF
BRIGHTNESS Réglez la luminosité de l'écran de 0 à 100 % 0 - 100%
CONTRAST Réglez le contraste de 0 à 100 % 0 - 100%
INFO	Affichage du nom du modèle et de la version du logiciel de l'appareil
FACTORY DEFAULT	Réinitialiser les paramètres d'usine par défaut :
	Annuler la procédure : 1. CANCEL
		2. RESET -> SURE ? -> CANCEL

MODULE RÉCEPTEUR

VOLUME

Tournez le potentiametre dans le sens des aiguilles d'une montre après le cran pourmettre le recepteur en marche, puis pour augmenter le volume ; tournez, un tour dans le sens contraire des aiguilles d'une montre le diminue. Pour eteindre le recepteur, tournez le potentiametre dans le sens inverse des aiguilles d'une montre, jusqu'au cran.

2 ▲

Selectionnez l'un des 12 canaux HF disponibles en appuyant sur les touches fléchées ▲ ou ▼ à plusieurs reprises, si nécessaire.

3 ÉCRAN LED

Le canal HF selectionné apparait à l'écran (01 - 12).

4 IR

Port d'interface infrarouge pour synchroniser le canal radio du récepteur et celui de l'émetteur à main ou de poche.

SYNC

Synchronisation du récepteur et de l'émetteur à main

Pour synchroniser le canal radio du récepteur et celui de l'émetteur à main, Sélectionnez le canal radio souhaité sur le récepteur, allumez l'émetteur à main et appuyez sur la touche SYNC tout en pointant l'interface infrarouge de l'émetteur portatif en contact visuel direct avec l'interface infrarouge du récepteur. L'interface infrarouge de l'émetteur à main est située sur son extrémite inférieure. Si la synchronisation a réussi, le voyant rouge RF du récepteur s'allume.

Synchronisation du récepteur et de l'émetteur de poche

Pour synchroniser le canal radio du récepteur et celui de l'émetteur de poche, Sélectionnez le canal radio souhaité sur le récepteur, allumez l'émetteur de poche et appuyez sur le bouton SYNC tout en pointant l'interface infrarouge de l'émetteur de poche en contact visuel direct avec l'interface infrarouge du récepteur. L'interface infrarouge permettant de synchroniser le canal radio du récepteur et de l'émetteur est située dans le compartment à piles. Pour ouvrir le compartment à piles, appuyez simultanément sur les deux repères situés sur les côtes du couvercle du compartment à piles et rabattez-le vers l'avant. Si la synchronisation a réussi, levant rouge RF du récepteur s'allume.

6 Indicateur LED RF

Dés qu'une liaison HF est établie entre l'émetteur et le récepteur, la LED rouge RF s'allume.

7 Indicateur LED AF

Levoyant vert AF indique qu'un signal audio est present.

MUTE LEVEL

ATTENTION: Avant de modifier le niveau de Mute, réglez d'abord le volume de l'enceinte au minimum. La fonction Mute (réduction du bruit / squelch) évite tout bruit parasite HF lorsque l'émetteur est étéint. Elle supprime également les bruits parasites soudains pouvant survenir si le signal envoyé par l'émetteur au récepteur n'est pas assez puissant (par exemple, en raison d'une trop grande distance entre l'émetteur et le récepteur). L'émetteur étant étéint, réglez le niveau de Mute à l'aide d'un tournevis approprié, de façon à ce que les bruits de fond soient efficacement supprimés (en tournant vers la gauche, la suppression des bruits est réduite; en tournant vers la droite, elle est augmentée). Si vous réglez une suppression des bruits élevée, la portée d'émission peut se tracer réduite si les conditions sont défavorables. À la sortie d'usine, le potentiamètre Mute Level est régle à fond à gauche : la suppression des bruits est donc au minimum. Ce réglage convient à la majorité des applications, et ne doit être modifié que dans de rares cas.

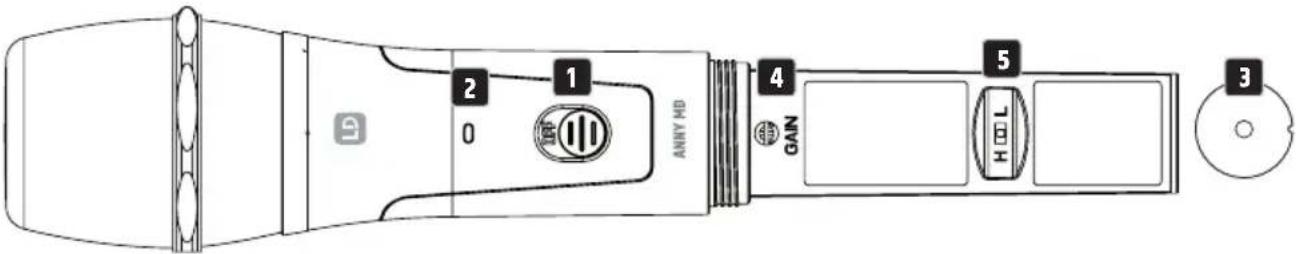

EMETTEUR A MAIN

ON/OFF

Interrupteur marche/arrêt. Faites couilisser l'interrupteur vers le haut pourmettre l'émetteur à main en marche;le mot "ON" peut maintainant etre lu sous I'interrupteur ().Faites couilisser I'interrupteur vers le bas pour eteindre I'émetteur a main (OFF).

2 LED DE STATUT

Si I'etat de charge des piles inserees est suffisant, la LED s'allume en vert lorsque I'emetteur a main est mis en marche. Si levoyant s'allume en rouge, I'etat de charge est faible. Remplacez immediatement les piles usagées.

3 INTERFACER

L'interface infrarouge permettant de synchroniser le canal radio du récepteur et de l'émetteur est située sur l'extremité inférieure de l'émetteur portatif (pour la procédure de synchronisation, voir MODULE RÉCEPTEUR - SYNC).

4 BOUTON SENSITIVITY (SENSIBILITE D'ENTREE)

Tournier vers la gauche : Diminuer la sensibilité d'entrée Rotation vers la croite : augmentation de la sensibilité d'entrée.

5 COMMUTATEUR HF (RéGLAGE DE LA PUISSANCE D'ÉMISSION)

Position H : haut (high); position L : bas (low)

REEMPLACEMENT DES PILES

Pour remplacer les piles, ouvrez le compartment à piles de l'émetteur à main en desserrant le couvert du compartment à piles en le tournant dans le sens inverse des aiguilles d'une montre et en le retardant du boitier. Retirez les piles usagées et insérez des piles neuves (2 x type AA / LR6, alcalines) conformément aux illustrations dans le compartment à piles. Placez le couvertle du compartment à piles sur le boitier puis refermez le compartment à piles en le tournant à dans le sens des aiguilles d'une montre. Si vous n'utilise pas l'émetteur pendant une période prolongée, retirez les piles pour éviter d'endommager l'émetteur en raison d'une fuite des piles.

ÉMETTEUR DE POCHE

ON/STANDBY/OFF

Interrupteur permettant d'allumer ou d'eteindre I'emetteur de poche (ON = émetteur allumé, OFF = émetteur eteint). En position STANDBY, I'emetteur fonctionne mais le signal audio est coupé.

2 INPUT

Connecteur mini-XLR à 3 broches pour la connexion d'un micro-casque, d'un micro cravate ou d'un micro instrument ou d'un cable de guitare.

MIC/0dB/-10dB

Réglage de la sensibilité d'entrée. Réglez la sensibilité de façon à ce qu'en présence d'un signal (parole, voix, guitare...) la LED AF du récepteur s'allume en vert. Dès que le signal audio commence à désigner de la distorsion, réduisez la sensibilité en réglant le commutateur à 3 positions MIC / 0dB / -10dB sur la valeur immédiatement inférieure. Exemples : Micro-casque = position MIC, guitare avec micro passif = position 0dB, guitare avec micro actif = position -10dB.

4 LED DE STATUT

Si I'etat de charge des piles insérées est suffisant, la LED s'allume en vert lorsque l'émetteur est mis sous tension. Si levant s'allume en rouge, I'etat de charge est faible. Remplacez immediatement les piles usagées.

ANTENNE

Antenne de I'emetreur de poche. Pour une reception optimale, ne le couvre pas et ne le pliez pas.

6 INTERFACE IR

L'interface infrarouge permettant de synchroniser le canal HF du récepteur et de l'émetteur se trouve dans le compartment à piles. Pour ouvrir le compartment à piles, appuyez simultanément sur les deux marques situées sur les côts du couvercle du compartment à piles et faites-le basculer vers l'avant (pour la procédure de synchronisation, voir MODULE RÉCEPTEUR - SYNC).

REEMPLACEMENT DES PILES

Pour remplacer les piles, ouvre le compartment à piles de l'émetteur de poche en appuyant simultanément sur les deux repères situés sur les cots du couvercle du compartment à piles puis rabattez-le vers l'avant. Retirez les piles usages et insérez des piles neuves (2 x type AA / LR6, alcalines) conformément aux illustrations dans le compartment à piles. Repliez ensuite le couvercle du compartment à piles sur le boitier jusqu'à ce qu'il s'enclenché. Si vous n'avez pas l'intention d'utiliser l'émetteur pendant une période prolongée, veuillez restirer les piles afin d'eviter d'endommager l'émetteur en raison d'une fuite des piles.

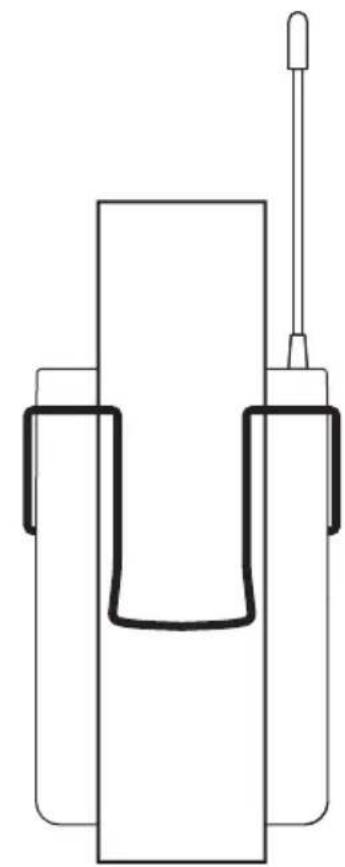

FIXATION DE L'ÉMETTEUR DE POCHE

Fixez I'emeteur a une ceinture ou a une sangle comme indiqué.

AFFECTATION DES BROCHES ENTREE MINI-XLR

Guitare électrique,asse électrique et autres sources de signaux à haute impédance

Microphone à condensateur avec résistance pull-up interne

Microphone à condensateur avec résistance pull-up interne

ENTRETIEN, MAINTENANCE ET RÉPARATIONS

Afin d'assurer le bon fonctionnement à long terme de l'appareil, celui-ci doit être nettoyé régulièrement et, si nécessaire, entretenu. Les besoin d'entretien dépendant de l'intensité de l'utilisation et de la qualité de l'air l'environnement dans lequel il est utilisé. Nous recommendons généralement une inspection visuelle avant chaque FONCTIONNEMENT En outre, nous vous recommandons de prendre toutes les mesures d'entretien nécessaires spécifique ci-dessous une fois toutes les 500 heures de fonctionnement ou, dans le cas d'une utilisation moins intensive, au plus tard après un an.

Les droits à la garantie peuvent être limités en cas de defaults résultat d'une maintenance inadéquate.

ENTRETIEN (EFFECTUÉ PAR L'UTILISATEUR)

AVERTISSEMENT! Avant d'effectuer toute opération de maintenance, il faut debrancher l'alimentation electrique et, si possible, toutes les connexions de l'appareil.

À NOTER: Un entretien inadéquat peut entrainer une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boitier doivent etre nettoyees avec un chiffon propre et humide. Veillez aissi a ce que I'humidite ne puisse pas penetre dans I'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprime, veillez à ne pas endommager l'appareil (dans ce cas, les ventilateurs doivent être bloqués, sinon ils risquent de tourner trop vite).
3. Les cables et les contacts des connecteurs doivent être nettoyés régulièrement afin d'éliminer poussière et saleté.
4. De façon générale, n'utilise aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. Les apparils doivent généralement etre stockes au sec et protégés de la poussiere et de la saleté.

MAINTENANCE ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER: L'appareil contient des composants sous tension. Meme après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, due par exemple à des condensateurs charges.

A NOTER : L'appareil ne contient aucun composant susceptible d'être réparé par l'utilisateur.

À NOTER : Les travaux d'entretien et de réparation ne peuvent être effectuels que par du personnel spécialisé suffisamment qualifié. En cas de doute, consultez un atelier spécialisé.

A NOTER: Les travaux d'entretien mal effectués peuvent affecter les demandes de garantie.

A noter :Pour les kits de conversion ou de rétrofit fournis par le fabricant, il est essentiel de respecter les instructions d'installation incluses.

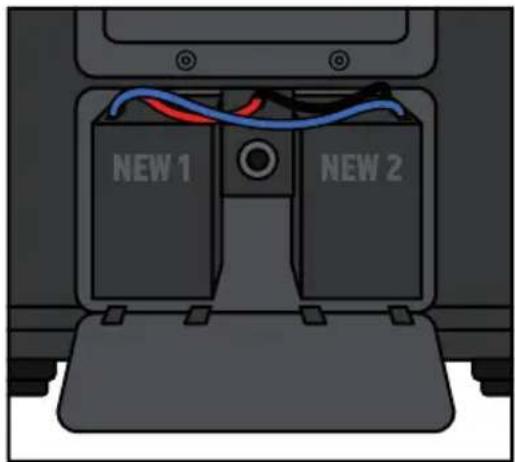

REEMPLACEMENT DES PILES/BATTERIES DE L'APPAREIL

AVANT de remplacer les piles, veillez à lire attentivement les instructions de la section APPAREILS DONT LA BATTERIE EST REMPLACÉ PAR L'UTILISATEUR dans les instructions de sécurité de ce manuel.

Avant de remplacer les piles, assurez-vous que l'appareil est déconnecté du secteur et étèint (interrupteur d'alimentation en position centrale "OFF", repérée par un symbole circulaire).

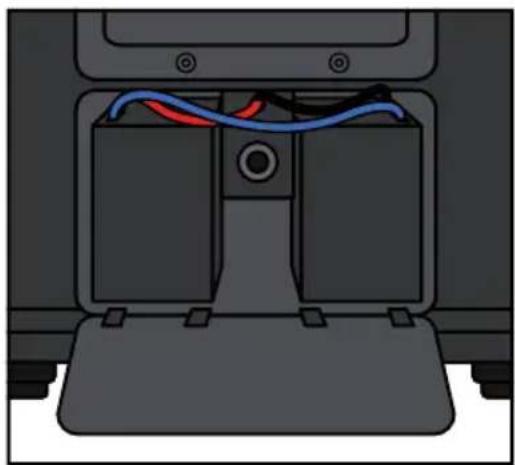

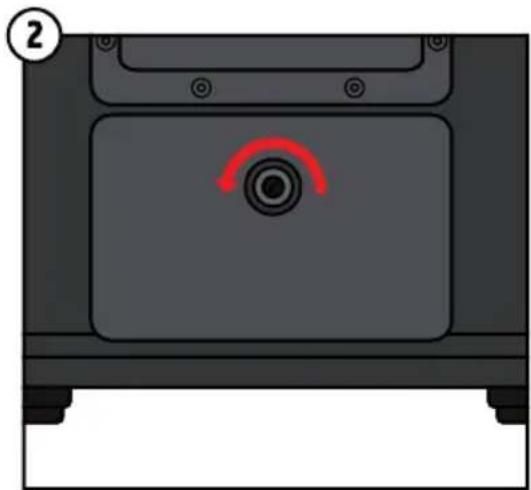

Tournez la vis de verrouillage du couvercle du compartment à piles dans le sens inverse des aiguilles d'une montre pour ouvrir le compartment à piles.

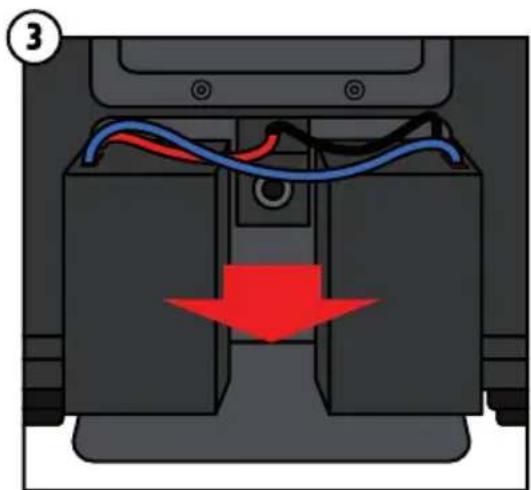

Retirez avec précaution les deux piles du compartment à piles.

Déconnectez avec précaution le cable bleu qui relié les deux piles aux contacts.
Déconnectez ensuite soigneusement les cables de l'appareil (rouge et noir) des contacts des batteries.

Connectez le cable rouge de l'appareil au contact rouge de la première batterie de remplacement.

Connectez le cable noir de l'appareil au contact

Réinsérez soignement les deux piles dans leur compartment. Assurez-vous que les cables ne se détachent pas des contacts. Les contacts des piles sont tournés vers l'intérieur. Le cable bleu doit être orienté vers vous.

Connectez les contacts non utilisés (1 x rouge et 1 x noir) des deux batteries à l'aide du cable bleu. Assurez-vous que tous les cables sont correctement fixés aux contacts.

Placez le couvercle avec les dents orientées vers le bas dans les cavités correspondantes du compartment de la batterie. Assurez-vous qu'aucun cable n'est pince.

Appuyez le couvercle sur le compartment à piles et tournez la vis de verrouillage dans le sens des aiguilles d'une montre pour referrer le compartment à piles.

Assurez-vous que le compartment à piles est bien fermé avant de réutiliser l'appareil.

Housse de protection rembourse pour ANNY® 10

Référence produit LDANNY10PC

Module Récépteur pour ANNY®

Référence produit LDANNYR

Micro à main pour ANNY®

Référence produit LDANNYMD

Émetteur Ceinture pour ANNY®

Référence produit LDANNYBP

A NOTER :

Pour compléter la référence des modules de réception, des émetteurs portatifs et des émetteurs de poche, il faut ajouter le suffixe correspondant à la gamme de fréquences souhaitation lors de la commande d'un article.

Le suffixe B8 correspond à la gamme de féquences 823 - 832 MHz + 863 - 865 MHz.

Le suffixe B6 correspond à la gamme de féquences 655 - 679 MHz.

Le suffixe B5 correspond à la gamme de fréquences 584 - 608 MHz

Le suffixe B51 correspond à la gamme de fréquences 514 - 542 MHz

(uniquement pour le marché américain)

Le suffixe B47 correspond à la gamme de fréquences 470 - 490 MHz

(uniquement pour le marché américain).

Exemple : Le module récepteur avec la gamme de féquences 823 - 832 + 863 - 865 MHzporte la référence produit LDANNYRB8.

CHARACTERISTIQUES TECHNIQUES

Référence LDANNY10

Généralités

Type de produit Enceinte de sonorisation alimentee sur batterie

Type Active

Coloris Noir

Puisance totale (RMS) 80 W

Puissance totale (crete) 160 W

Niveau SPL maxi, moyenne 111 dB SPL (sur burst sinus)

Niveau SPL maxi, créé (sur burst 118 dB SPL sinus)

Réponse en fréquence (à -10 dB) 45 Hz - 20 kHz

Fréquence de crossover 1800 Hz

Récédence LDANNY10
Dispersion (H x V) 120° x 60°
Largeur 361 mm
Profondeur 300 mm
Hauteur 566 mm
Caracteristicques Fonction TWS, table de mixage à 6 canaux avec préréglages système, éga- liseur à 3 bandes, effets (réverbération et délambda), mode priorité/ducking, port USB-C pour la charge d'appareils mobiles
Masse 18,22 kg (15,35 kg sans les batteries)
Haut-parleur de grave/médiun
Diamètre du haut-parleur de graves/ médim	10"
Diamètre du haut-parleur de graves/ médim (mm)	254 mm
Aimant du haut-parleur de graves/ médim	Ferrite
Marque du haut-parleur de graves/ médim	Fabriqué sur mesure
Diamètre bobine mobile du haut- parleur de graves/médim	2"
Diamètre bobine mobile du haut- parleur de graves/médim (mm)	51 mm
Type de charge acoustique Bass reflex
Matériau du boîtier Polypropylène
Section aigus
Pavillon Directivité constante
Diamètre du tweeteter 1"
Diamètre du tweeteter (mm) 25 mm
Aimant du tweeteter Ferrite
Marque du tweeteter Fabriqué sur mesure
Diamètre bobine mobile du tweeteter	1"
Diamètre bobine mobile du tweeteter (mm)	25 mm
Module d'amplification (intégre)
Amplificateur	Classe D
Circuits de protection	Court-circuit, surchauffe
Température ambiente (de fonctionnement)	0 - 40°C

Référence LDANNY10

Humidité relative 0 - 80% sans condensation

Fusible T2AL 250V

Contrôles Potentiomètre de volume principal/encodeur pour navigation dans les

menu, potentiometre de volume de l'entrée 1, selecteur micro/ligne de l'entrée 1, potentiometre de volume de l'entrée 2, selecteur micro/ligne de l'entrée 2, potentiometre de volume de l'entrée 3 + 4 , potentiometre de volume de l'entrée 5 + 6 (Bluetooth), effet, interrupteur marche/arrêt

Indicateurs Etat de la batterie, écran multifonctions à cristaux liquides

POWER IN Embase IEC

Tension secteur 100 - 240 V, 50 / 60 Hz

Puissance consommée 150 W

Nombre d'entretues physiques 5

Connecteurs des entrées physiques 2 x Combo (mixte jack 6,35 mm/XLR), 2 x RCA/cinch, mini-jack 3,5 mm

Sortie Mix 1

Connecteur de sortie Mix XLR male

Norme Bluetooth 5.0

Codec audio Bluetooth SBC/AAC

Batterie

Batterie rechargeable	12 V / 5 Ah
Technologie de la batterie	Plomb/acid
Type de batterie	6FM5
Indicateur de niveau de batterie	4 segments LED
Autonomie sur batterie (préréglage MUSIC, volume maximum)	5 h
Autonomie sur batterie (préréglage ECO, volume moyen)	25 h
Durée de charge (80%, pas de signal)	3,5 h
Durée de charge (recharge complète, pas de signal)	7 h

Récepteur HF

Type de produit	Accessoire pour systèmes de microphones sans fil
Type	Récepteur HF
Plage de fréquences d'émission :	470 - 490 MHz (Version USA)
	512 - 542 MHz (Version USA)
	584 - 608 MHz
	655 - 679 MHz
	823 - 832 MHz + 863 - 865 MHz

Référence LDANNY10

Type de modulation FM

Nombre de canaux 12

Réponse en fréquence 50 Hz - 17 kHz

Contrôles SYNC, Mute Level (Squelch), Power / Volume, flèche vers le bas (valeur -), flèche vers le haut (valeur +)

Indicateurs AF (LED), chiffres à segments LED, RF (LED)

Connecteurs BNC pour l'antenne du recepteur, sortie audio

Microphone dynamique à main

Type de produit Accessoire pour systèmes de microphones sans fil

Type Microphones

Plage de fréquences d'émission 470 - 490 MHz (Version USA)

512-542 MHz (Version USA)

584-608MHz

655-679MHz

Type de microphone Dynamique

Réponse en fréquence 60 Hz - 20 kHz

Rapport signal/bruit 104 dB

Puisssance HF nominale de sortie 10 mW

Contrôles Sélecteur Power On/Off

Indicateurs Power/piles faibles (LED)

Alimentation 2x piles AA

Autonomie 8h

Longueur 250,4 mm

Diametre 32,5 mm (corps)

Masse 0,25 kg

Autres caractéristiques Livre avec piles, synchronisation de la fréquence via IR

Émetteur de poche

Type de produit Accessoire pour systèmes de microphones sans fil

Type Émetteur de poche

Plage de fréquences d'émission 470 - 490 MHz (Version USA)

512-542MHz (Version USA)

584-608MHz

655-679 MHz

Réponse en fréquence 45 Hz - 20 kHz

Rapport signal/bruit >100 dB

Puisance nominale de sortie HF 10 mW

Contrôles Sélecteur Power On/Standby/Off, sélecteur de gain

Indicateurs Power/piles faibles (LED)

Alimentation 2 x piles AA

Autonomie 8 h

Largeur 64 mm

Hauteur 100 mm (sans antennae)

Profondeur 21 mm (sans pince ceinture)

Masse 0,15 kg

Autres caractéristiques Synchronisation de fréquence via IR, gain commutable, mode Standby (veille), livre avec piles

Type de produit Accessoire pour systèmes de microphones sans fil

Réponse en fréquence 50 Hz - 12 kHz

Directivite Cardioïde

Impedance nominale 680 ohms

Tension alimentation fantôme requise 5 V

Connecteur d'entree microphone Mini-XLR (3 broches, femelle)

Accessoires livres : Bonnette mousse

Masse 0,049 kg

MISE AU REBUT

Emballage :

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de déchets habituelles.
2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets et aux décrites sur les matériaux recyclables en vigueur dans notre pays.

Appareil :

1. Cet apparéil est soumis à la directive européen relative aux déchets d'équipements électriques etlectroniques (DEEE) dans sa version actuelle.Directive WEEE Waste Electrical and Electronic Equipment. Les apparéils usages et les piles ne doivent pas être jetés avec les ordures menagères. L' apparéil usage ou les piles doivent être eliminés par une entreprise de recyclage agrée ou par un service de recyclage communal. Veuillez respecter la reglementation en vigueur dans votre pays!
2. Respectez toutes les lois sur l'élimination des déchets en vigueur dans votre pays.
3. En tant que client隱私, vous pouvez obtenir des informations sur les possibités d'élimination respectueuses de l'environnement auprès du revendeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

Déclarations DU FABRICANT

GARANTIE DU FABRICANT & LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Voutrouvez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_ID_SYSTEMS.pdf. En cas de service, adresse-vous à votre partenaire commercial.

CONFORMITE CE

Par la presente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivant (le cas échéant):

R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017.

Directive basse tension (2014/35/EU)

Directive EMV (2014/30/EU)

RoHS (2011/65/EU)

La déclaration de conformité complète peut être consultée sur le site www.adamhall.com.

En outre, vous pouvez également la demander à l'adresse [e-mail].

DECLARATION DE CONFORMITE CE

Les déclarations de conformité pour les produits couverts par les directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail].

Les déclarations de conformité pour les produits soumis à la directive RED, peuvent être obtenues à l'adresse www.adamhall.com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres!

ESPANOL

HA TOMADO LA DECISION CORRECTA

2 combos (jack de 6,3 mm/XLR), 2 RCA, minijack de 3,5 mm

Salida de mezcla

1
