Type de produit	Enceinte de sonorisation active sur batterie
Marque	LD Systems
Modèle	ANNY 10 BPH 2 B8
Dimensions (L x P x H)	361 x 300 x 566 mm
Poids	18,22 kg (avec batteries)
Alimentation	100–240 V, 50/60 Hz, fusible T2AL 250 V
Batterie	12 V / 5 Ah plomb-acide, autonomie jusqu’à 5 h à volume max, 25 h en mode ECO
Puissance RMS / Crête	80 W / 160 W
Réponse en fréquence	45 Hz – 20 kHz (-10 dB)
Entrées audio	2 x Combo (XLR/jack 6,35 mm), 2 x RCA, 1 x mini-jack 3,5 mm, Bluetooth 5.0 (SBC/AAC), 2 slots pour récepteurs HF
Sortie audio	1 x XLR symétrique (Mix Out)
Fonctions principales	Table de mixage 6 canaux, DSP DynX® Gen.2, égaliseur 3 bandes, effets (réverbération, délai), mode priorité, TWS, Bluetooth, USB-C (charge), support tablette/smartphone, poignée rétractable et roulettes
Transmission HF	2 récepteurs HF intégrés (823–832 MHz + 863–865 MHz), 12 canaux, synchronisation IR
Entretien et nettoyage	Nettoyer les surfaces avec un chiffon humide ; dépoussiérer les grilles d’aération à l’air comprimé (ventilateurs bloqués). Ne pas utiliser de produits agressifs.
Pièces détachées et réparabilité	Batterie remplaçable par l’utilisateur (type 6FM5) ; fusible ; modules récepteurs HF en option. Réparations uniquement par personnel qualifié.
Sécurité	Classe de protection I (conducteur de protection) ; ne pas ouvrir ; garder à distance des sources de chaleur ; ne pas exposer à l’humidité ; utiliser uniquement sur des surfaces stables.
Informations générales	Notice disponible en plusieurs langues ; durée de charge complète 7 h ; température de fonctionnement 0–40 °C ; usage professionnel temporaire.

FOIRE AUX QUESTIONS - ANNY 10 BPH 2 B8 LD Systems

Comment synchroniser un micro sans fil avec l'enceinte ANNY 10 ?

Allumez le récepteur et l'émetteur. Sélectionnez un canal HF sur le récepteur (touches ▲/▼). Placez l'interface infrarouge de l'émetteur devant celle du récepteur (sur le panneau avant) et appuyez sur le bouton SYNC. La LED RF s'allume en rouge si la liaison est réussie.

Quelle est l'autonomie de la batterie et comment la maximiser ?

L'autonomie est d'environ 5 heures à volume maximum en mode MUSIC, et jusqu'à 25 heures en mode ECO à volume moyen. Pour maximiser la durée de vie, évitez les décharges complètes et rechargez complètement la batterie tous les 3 mois si inutilisée.

Puis-je connecter deux enceintes ANNY 10 en stéréo sans fil ?

Oui, grâce à la fonction TWS (True Wireless Stereo). Activez TWS dans le menu Bluetooth des deux enceintes (LINK). L'enceinte connectée à la source devient le canal gauche, la seconde le canal droit. La connexion est automatique après la première configuration.

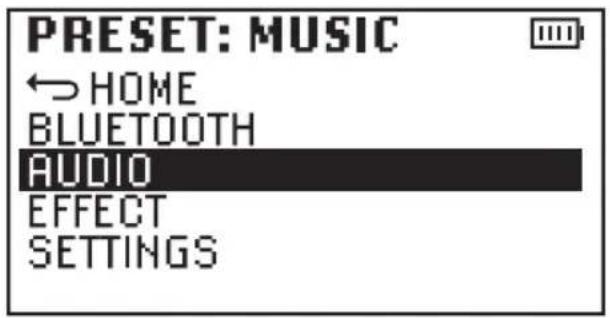

Comment régler l'égaliseur et les effets ?

Appuyez sur le bouton rotatif VOLUME/PUSH FOR MENU pour accéder au menu. Sélectionnez AUDIO pour régler les bandes d'égalisation (HIGH, MID, LOW) et les préréglages. Sélectionnez EFFECT pour choisir le type de réverbération ou délai et régler les niveaux d'envoi par canal.

Que faire si le son est distordu ou si le témoin de crête s'allume ?

Si le symbole de crête (CLIP) apparaît sur l'écran, réduisez le volume de la source connectée ou le gain du canal correspondant jusqu'à ce que le symbole disparaisse. Vérifiez également que les sensibilités d'entrée (MIC/LINE) sont correctement réglées.

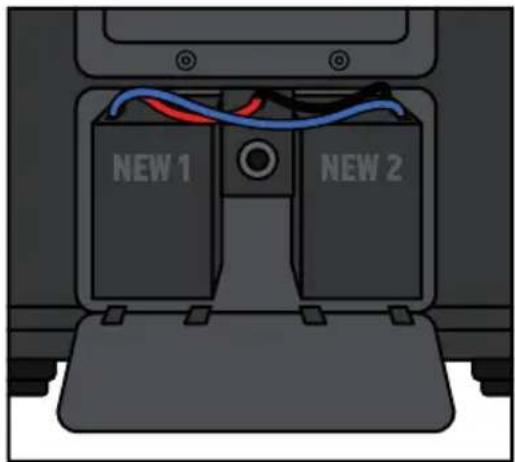

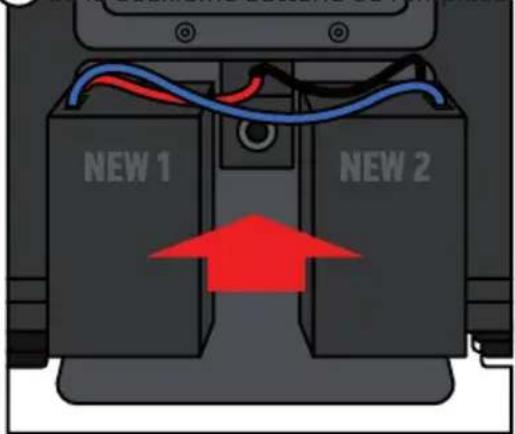

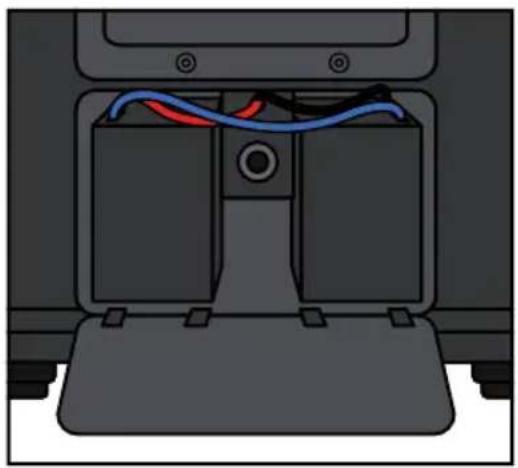

Comment remplacer la batterie interne ?

Débranchez l'enceinte et éteignez-la (interrupteur sur OFF). Ouvrez le compartiment à piles en dévissant la vis de verrouillage. Déconnectez les câbles des batteries usagées, puis connectez les nouvelles batteries (type 6FM5) en respectant les couleurs (rouge sur rouge, noir sur noir, bleu entre les deux). Refermez soigneusement.

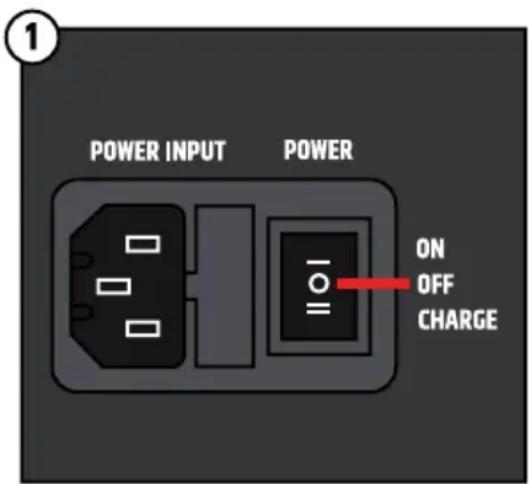

Puis-je utiliser l'enceinte pendant la charge ?

Oui, placez l'interrupteur POWER sur ON et branchez le câble secteur. La batterie se recharge pendant le fonctionnement. Le temps de charge complet est d'environ 7 heures.

Comment nettoyer l'enceinte sans l'endommager ?

Utilisez un chiffon propre et humide (non trempé) pour essuyer les surfaces. Pour les grilles d'aération, utilisez de l'air comprimé en bloquant les ventilateurs pour éviter une sur-vitesse. N'utilisez jamais de produits abrasifs ou de solvants.

Quel fusible utiliser et comment le remplacer ?

Le fusible est de type T2AL 250V (temporisé, 2 ampères, 250 volts). Pour le remplacer, débranchez l'enceinte, ouvrez le porte-fusible près de l'entrée secteur, et insérez un fusible neuf de mêmes caractéristiques. Si le fusible saute à nouveau, contactez un service agréé.

Comment activer le mode priorité (ducking) sur une entrée micro ?

Dans le menu AUDIO, sélectionnez PRIORITY et choisissez l'entrée souhaitée (INPUT 1, 2 ou 5/6). Lorsqu'un signal est présent sur cette entrée, le volume des autres canaux est automatiquement atténué. Le niveau revient à la normale quelques secondes après la fin du signal prioritaire.

MODE D'EMPLOI ANNY 10 BPH 2 B8 LD Systems

ÉMETTEUR DE POCHE 93

ENTRETIEN, MAINTENANCE ET RÉPARATIONS 95

REMPLACEMENT DES PILES/BATTERIES

DE L'APPAREIL 96

ACCESSOIRES EN OPTION 99

CARACTÉRISTIQUES TECHNIQUES 99

MISE AU REBUT 104

DÉCLARATIONS DU FABRICANT 104

ESPAÑOL

Cet appareil a été conçu et fabriqué selon des normes de qualité élevées afin de garantir un fonctionnement sans faille pendant de nombreuses années. C'est ce que LD Systems représente avec son nom et sa longue expérience en tant que fabricant de produits audio de haute qualité. Veuillez lire attentivement ce mode d'emploi afin de pouvoir utiliser rapidement votre nouveau produit LD Systems de manière optimale. Vous trouverez plus d'informations sur LD Systems sur notre site Internet WWW.LD-SYSTEMS.COM

INFORMATIONS SUR CE MODE D'EMPLOI

• Avant la mise en service, lisez attentivement les consignes de sécurité et l'ensemble du mode d'emploi.
• Respectez les avertissements figurant sur l'appareil et dans le mode d'emploi.
• Conservez toujours le mode d'emploi à portée de main.
• Si vous vendez ou cédez l'appareil, remettez impérativement aussi ce mode d'emploi, car il fait partie intégrante du produit.

UTILISATION RÉGLEMENTÉE

Ce produit est un appareil destiné à la technique événementielle !

Ce produit a été conçu pour une utilisation professionnelle dans le domaine de l'événementiel et ne convient pas à une utilisation domestique !

En outre, ce produit est uniquement destiné à des utilisateurs qualifiés ayant des connaissances techniques dans le domaine de l'événementiel !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions d'exploitation spécifiées est considérée comme non conforme à l'usage prévu !

La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme est exclue !

Le produit n'est pas adapté pour :

- Les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances.

- Les enfants (les enfants doivent être informés de ne pas jouer avec l'appareil)

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER : le mot DANGER, éventuellement associé à un symbole, indique des situations ou des états directement dangereux pour la vie et l'intégrité corporelle.
2. AVERTISSEMENT : le mot DANGER, éventuellement associé à un symbole, indique des situations ou des états éventuellement dangereux pour la vie et l'intégrité corporelle.
3. ATTENTION : le mot ATTENTION, éventuellement accompagné d'un symbole, est utilisé pour attirer l'attention sur des situations ou des états pouvant entraîner des blessures.
4. ATTENTION : le mot ATTENTION, éventuellement accompagné d'un symbole, est utilisé pour attirer l'attention sur des situations ou des états pouvant entraîner des dommages matériels et/ou environnementaux.

Ce symbole indique les dangers qui peuvent provoquer un choc électrique.

Ce symbole signale les endroits dangereux ou les situations dangereuses.

Ce symbole indique les dangers liés aux surfaces chaudes.

Ce symbole indique les dangers liés à un volume sonore élevé.

Ce symbole signale des informations complémentaires sur l'utilisation du produit.

Ce symbole indique un appareil qui ne contient aucune pièce remplaçable par l'utilisateur.

Ce symbole indique un équipement électrique conçu principalement pour une utilisation en intérieur.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et ne le modifiez pas.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur de l'appareil ou si l'appareil a été endommagé d'une autre manière, éteignez-le immédiatement et débranchez-le de l'alimentation électrique. Cet appareil ne peut être réparé que par un personnel qualifié et autorisé.
3. Pour les appareils de la classe de protection 1, le conducteur de protection doit être correctement raccordé. N'interrompez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.
4. Veillez à ce que les câbles sous tension ne soient pas pliés ou endommagés mécaniquement d'une autre manière.
5. Ne shuntez jamais le fusible de l'appareil.

AVERTISSEMENT

1. L'appareil ne doit pas être mis en service s'il présente des dommages évidents.
2. L'appareil ne doit être installé que lorsqu'il est hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne doit pas être mis en service.
4. Les câbles d'alimentation raccordés de manière fixe ne peuvent être remplacés que par une personne qualifiée.

ATTENTION

1. Ne mettez pas l'appareil en service s'il a été exposé à de fortes variations de température (par exemple après le transport). L'humidité et la condensation pourraient endommager l'appareil. Ne mettez pas l'appareil en marche tant qu'il n'a pas atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne branchez pas l'appareil tant que celui-ci n'est pas correctement réglé. N'utilisez que des câbles d'alimentation appropriés.
3. Pour couper l'appareil du secteur sur tous les pôles, il ne suffit pas d'actionner l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez le courant de sortie maximal indiqué pour les appareils équipés d'une connexion Power Out. Veillez à ce que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur prédéfinie.
7. Ne remplacez les câbles d'alimentation enfichables que par des câbles d'origine.
8. Fonctionnement uniquement sur des équipements de connexion au réseau actuellement conformes, testés et intacts.

DANGER :

1. Risque d'étouffement ! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites.
2. Danger de chute ! Assurez-vous que l'appareil est installé de manière sûre et qu'il ne peut pas tomber. Utilisez uniquement des trépieds ou des fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et sécurisés. Veillez à ce que les règles de sécurité en vigueur soient respectées.

AVERTISSEMENT

1. N'utilisez l'appareil que de la manière prévue.
2. N'utilisez l'appareil qu'avec les accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les consignes de sécurité en vigueur dans votre pays.
4. Après avoir branché l'appareil, vérifiez tous les chemins de câbles afin d'éviter tout dommage ou accident, par exemple en cas de trébuchement.
5. Respectez impérativement la distance minimale indiquée par rapport aux matériaux normalement inflammables ! Dans la mesure où celle-ci n'est pas explicitement indiquée, la distance minimale est de 0,3 mètre.

ATTENTION

1. Les éléments mobiles tels que les étriers de montage ou autres éléments mobiles peuvent se coincer.

ATTENTION

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installé de manière à ce qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.
2. Ne placez pas de sources d'inflammation telles que des bougies allumées à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être recouvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou les emballages prévus à cet effet par le fabricant.
5. Éviter de soumettre l'appareil à des secousses ou à des chocs.
6. Respectez l'indice de protection IP, ainsi que les conditions ambiantes telles que la température et l'humidité de l'air, conformément aux spécifications.
7. Les appareils peuvent être développés en permanence. En cas de divergence entre les indications relatives aux conditions de fonctionnement, à la puissance ou à d'autres caractéristiques de l'appareil entre le mode d'emploi et l'inscription sur l'appareil, c'est toujours l'indication sur l'appareil qui prime.
8. L'appareil n'est pas adapté aux climats tropicaux ni à une utilisation au-dessus de 2000 m d'altitude.

ATTENTION :

Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Veillez à ce que les appareils raccordés à la sortie soient mis en sourdine lors des opérations de branchement. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

ATTENTION AUX VOLUMES ÉLEVÉS DES PRODUITS AUDIO !

Cet appareil est destiné à un usage professionnel.

L'utilisation commerciale de cet appareil est soumise aux réglementations et directives nationales en vigueur en matière de prévention des accidents.

Lésions auditives dues à un volume sonore élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression sonore (SPL) élevés susceptibles d'entraîner des lésions auditives. Évitez l'exposition à des volumes sonores élevés.

TRANSMISSION DU SIGNAL PAR RADIO (par ex. W-DMX ou systèmes audio sans fil, Bluetooth) :

La qualité et les performances des transmissions de signaux sans fil dépendent généralement des conditions environnementales.

Ont une influence sur la portée et la stabilité du signal, par exemple

• Blindage (p. ex. maçonnerie, constructions métalliques, eau)
• Fréquence radio élevée (p. ex. réseaux W-LAN puissants)
• Interférences
• Rayonnements électromagnétiques (par ex. écrans LED, variateurs de lumière)

Toutes les indications de portée se rapportent à une application en champ libre avec contact visuel sans influences perturbatrices !

L'exploitation de stations émettrices est soumise à des dispositions administratives. Celles-ci peuvent varier d'une région à l'autre et doivent être vérifiées par l'opérateur avant la mise en service (p. ex. fréquence radio et puissance d'émission).

AVERTISSEMENT :

Les appareils avec transmission de signaux sans fil ne sont pas adaptés à une utilisation dans des zones sensibles où le fonctionnement radio peut entraîner d'éventuelles interactions. Il s'agit par exemple de:

• Les hôpitaux, centres de santé ou autres établissements de soins de santé qui dispensent des traitements aux patients avec du personnel et des équipements spécialisés.
  • Zones Ex de classe I, II et III
• Zones interdites
  • Installations militaires
• Avions ou véhicules
• Zones où l'utilisation des téléphones portables est interdite

APPAREILS AVEC PILES RECHARGEABLES, BATTERIES ET CHARGEURS DANGER :

1. Conservez l'appareil avec la batterie à l'écart des sources de chaleur et ne l'exposez pas à la lumière directe du soleil. Ne le placez pas sur ou dans des appareils de chauffage tels que des micro-ondes, des fours ou des radiateurs. Les piles peuvent exploser en cas de surchauffe. Veillez à respecter les conditions ambiantes et d'utilisation autorisées ! Celles-ci figurent dans les spécifications techniques.
2. N'ouvrez pas l'appareil ! N'apportez aucune modification à la batterie et n'essayez pas de remplacer les cellules de la batterie !
3. Les éléments de batterie ou les blocs de batterie ne doivent pas être endommagés. Les films de protection et les autocollants ne doivent pas être enlevés. Aucun objet étranger ne doit être introduit dans la batterie. Aucun liquide ne doit pénétrer dans la batterie. Il existe un risque d'incendie et d'explosion ainsi que d'autres situations dangereuses (par exemple, dégazage).
4. Si l'appareil est déformé ou surchauffé, mettez-le immédiatement hors service ! Si vous continuez à utiliser l'appareil, il y a un risque d'incendie, d'explosion et d'autres situations dangereuses (par exemple, dégagement de gaz).
5. Ne pas jeter l'appareil au feu ! Risque d'explosion !
6. Éviter les chocs mécaniques violents sur l'appareil ! Les dommages dus aux chutes, aux chocs ou aux perforations ainsi que les pressions élevées entraînent des risques d'incendie et d'explosion ainsi que d'autres situations dangereuses (p. ex. dégazage).
7. Ne chargez l'appareil ou la batterie que de la manière prévue. N'utilisez que le chargeur d'origine. Veuillez noter qu'un branchement compatible ne signifie pas que le chargeur est adapté.
8. Veuillez noter que la fonction de charge n'est pas désactivée par l'interrupteur de l'appareil principal sur tous les appareils.
9. Dans le cas des dispositifs de chargement intégrés dans les valises de transport, le processus de chargement ne peut être effectué que lorsque le couvercle est ouvert.
10. Le liquide renversé est corrosif et peut être toxique. Il peut provoquer une irritation de la peau et des yeux et est dangereux en cas d'ingestion. Évitez tout contact avec le liquide renversé. En cas de contact avec le liquide renversé, lavez immédiatement la zone affectée avec beaucoup d'eau et contactez un médecin.

APPAREILS DONT LA BATTERIE EST REMPLACÉE PAR L'UTILISATEUR DANGER :

Veillez à respecter la fiche technique du fabricant des piles ou des accumulateurs utilisés !

1. Les piles et les accus doivent être tenus hors de portée des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites. Risque d'étouffement !
2. Évitez les chocs mécaniques violents sur les piles et les accumulateurs ! Les dommages dus à la chute, à l'écrasement ou à la perforation ainsi qu'à la haute pression entraînent des risques d'incendie et d'explosion ainsi que d'autres situations dangereuses (p. ex. dégazage).
3. Le liquide de batterie qui fuit est corrosif et peut être toxique. Il peut provoquer une irritation de la peau et des yeux et est dangereux en cas d'ingestion. Évitez tout contact avec le liquide qui a fui. En cas de contact avec le liquide qui s'est échappé, lavez immédiatement la zone affectée avec beaucoup d'eau et contactez un médecin.
4. N'essayez jamais de charger des piles non rechargeables. Risque d'explosion !
5. Ne pas jeter les piles et les batteries dans le feu ! Risque d'explosion !
6. Ne pas court-circuiter les piles et les batteries ! Évitez tout contact des bornes de la batterie avec des objets conducteurs d'électricité (par exemple, porte-clés, pièces de monnaie, outils).

ATTENTION :

1. Lorsque vous insérez des piles et des batteries rechargeables, veillez à respecter la polarité (voir les illustrations dans le compartiment à piles ou sur le boîtier).
2. N'utilisez pas simultanément différents types de cellules et marques de piles dans le même appareil.
3. N'utilisez que des piles et des batteries rechargeables ayant le même état de décharge.
4. Vérifiez que les piles et les batteries rechargeables ne sont pas endommagées et n'utilisez pas de piles et de batteries rechargeables endommagées !

LA CHARGE, L'UTILISATION ET LE STOCKAGE DES BATTERIES

1. Pour charger les batteries installées de manière permanente, connectez l'appareil à l'alimentation électrique prévue à cet effet. Veuillez noter que la fonction de charge n'est pas désactivée par l'interrupteur de l'appareil principal sur tous les appareils.
2. Veuillez vous référer aux données techniques pour connaître le temps de charge nécessaire pour recharger complètement la batterie. Les informations relatives à l'état de charge de la batterie figurent dans le chapitre FONCTIONNEMENT.
3. Les appareils équipés de piles au lithium sont dotés des dispositifs de protection habituels.
4. Ne pas charger les batteries en dehors des conditions ambiantes spécifiées dans les données techniques. Sauf indication contraire, ces conditions se situent entre +5° et +35° Celsius dans un environnement sec.
5. Les conditions ambiantes autorisées pour le fonctionnement sont indiquées dans les données techniques. Sauf indication contraire, la température ne doit pas descendre en dessous de +5°C et ne doit pas dépasser +35°C dans un environnement sec.
6. La température ambiante admissible pour le stockage est indiquée dans les données techniques. Sauf indication contraire, la température ne doit pas être inférieure à +5°C et ne doit pas dépasser +35°C dans un environnement sec.
7. Après une décharge, rechargez complètement la batterie dès que possible.
8. Ne rangez l'appareil qu'avec une batterie entièrement chargée. Les batteries qui ne sont pas complètement chargées lorsqu'elles sont stockées peuvent perdre leur capacité et leur durée de vie prématurément.
9. Si l'appareil n'est pas utilisé pendant une longue période, effectuez un cycle de recharge complet au moins tous les 3 mois.
10. L'interrupteur principal de l'appareil doit être éteint pendant le stockage.
11. Les durées d'utilisation indiquées se rapportent toujours à une batterie neuve et à des conditions de fonctionnement normales.
12. En cas d'utilisation dans un environnement froid, l'autonomie de la batterie peut être inférieure à celle indiquée.
13. Si l'autonomie de l'appareil en mode batterie s'écarte considérablement des spécifications, contactez votre partenaire commercial.

NOTES POUR LES ÉQUIPEMENTS PORTABLES D'INTÉRIEUR

1. Fonctionnement temporaire ! Les équipements événementiels sont en principe conçus pour une utilisation temporaire.
2. Une utilisation continue ou une installation permanente peut entraîner une altération de la fonction et un vieillissement prématuré de l'équipement.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage. Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

Le carton d'emballage du produit ANNY 10 comprend :

• 1 x enceinte ANNY 10
• 1 câble secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 HHD comprend :

• 1 x enceinte ANNY 10
• 1 câble secteur
• Manuel de l'utilisateur

• 1 x émetteur à main + 2 x piles AA

- 1x module récepteur + antenne

Le carton d'emballage du produit ANNY 10 HHD 2 comprend :

• 1 x enceinte ANNY 10
• 2 x émetteurs à main + 4 x piles AA
- 2 x modules récepteurs + antenne
• 1 câble secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 BPH comprend :

• 1 x enceinte ANNY 10
- 1 x émetteur de poche + micro-casque + 2 x piles AA
- 1x module récepteur + antenne
• 1 câble secteur
• MANUEL DE L'UTILISATEUR

Le carton d'emballage du produit ANNY 10 BPH 2 comprend :

• 1 x enceinte ANNY 10
- 2 x émetteurs de poche + micro-casque + 4 x piles AA
- 2 x modules récepteurs + antenne
• 1 câble secteur
• Manuel de l'utilisateur

Le carton d'emballage du produit ANNY 10 HBH 2 comprend :

• 1 x enceinte ANNY 10
• 1 x émetteur portatif + 2 x piles AA
- 1 x émetteur de poche + micro-casque + 2 x piles AA
• 2 x modules récepteurs + antenne
• 1 câble secteur
• Manuel de l'utilisateur

POINTS FORTS

• Solution audio tout-en-un portable, alimentée par batterie
• Table de mixage intégrée à 6 canaux avec préréglages système, égaliseur à 3 bandes et effets (réverbération et délai)
• Traitement DSP DynX® (Gen.2) pour un son sans distorsion même au volume maximum
• Deux emplacements pour récepteurs HF (pour utilisation avec émetteurs à main ou de poche)
• Deux entrées commutables micro ou ligne
• Jusqu'à 5 heures d'autonomie à volume maximal, 20 heures à volume modéré
• Mode priorité/atténuation automatique pour privilégier le signal du microphone
• Roulettes et poignée rétractable intégrées pour un transport facile
• Puits de diamètre 35 mm pour applications sur mât d'enceinte
• Codec AAC pour le streaming HD en Bluetooth® 5.0
• Mode True Wireless Stereo (TWS) pour connecter deux ANNY et profiter d'une véritable diffusion stéréo en streaming
• Port USB-C pour charger vos appareils mobiles
• Support intégré pour tablette ou téléphone
• Entrée pour pédale Footswitch, pour un contrôle facile (mains libres) des effets

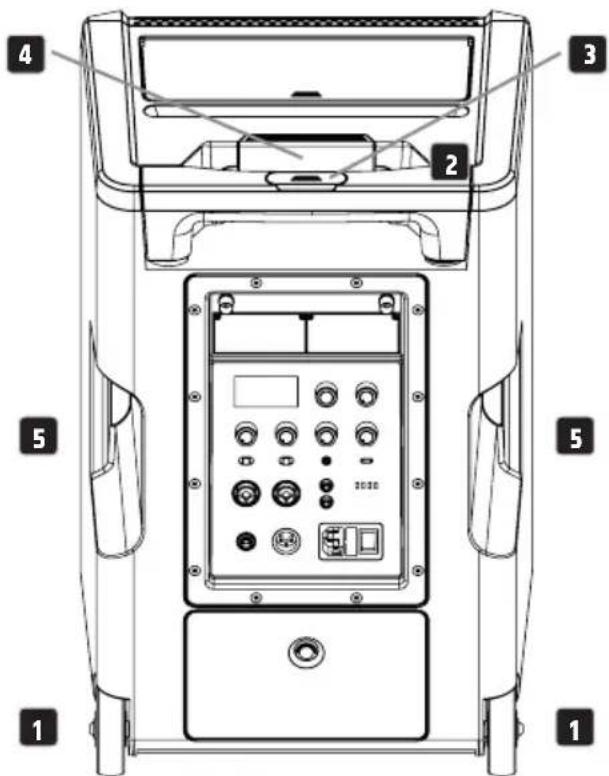

TRANSPORT

Grâce aux roulettes pratiques 1 et à la poignée extensible 2, l'enceinte portable est facile à transporter. Éteignez l'enceinte, retirez tous les câbles connectés, placez l'enceinte sur le sol et appuyez sur la zone marquée au milieu de la poignée 3 pour la déverrouiller. Tirez alors la poignée du boîtier de l'enceinte jusqu'à la butée. Pour rentrer la poignée, appuyez à nouveau sur la zone marquée dans la poignée et poussez la poignée dans le boîtier jusqu'à la butée. Pour soulever et transporter l'enceinte, vous disposez d'une poignée de transport ergonomique, située 4 derrière la poignée du chariot, et deux poignées supplémentaires sur les côtés du boîtier 5.

ATTENTION : Évitez de faire rouler l'enceinte sur des surfaces irrégulières telles que des pavés. Évitez également de faire rouler l'enceinte sur des marches. Les chocs mécaniques violents peuvent endommager les roulettes, le boîtier et les composants internes.

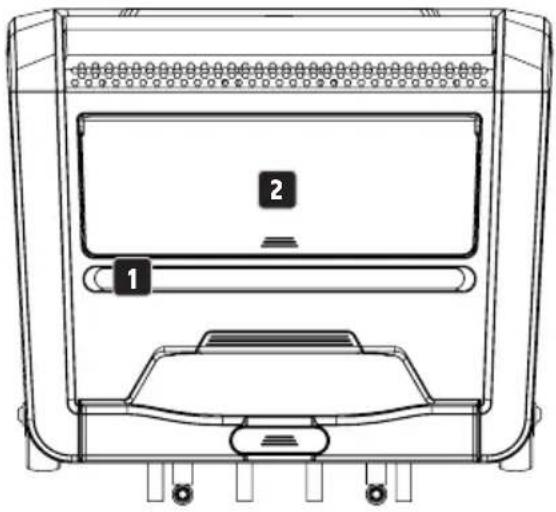

PLATEAU POUR SMARTPHONE / TABLETTE ET COMPARTIMENT POUR ACCESSOIRES

Le plateau pour smartphone ou tablette 1 est situé entre la poignée de transport et le compartiment pour accessoires. Pour ouvrir le compartiment pour accessoires, appuyez sur le repère situé sur son couvercle 2. Le compartiment pour accessoires permet de ranger les émetteurs portatifs et de poche ainsi que d'autres accessoires tels que les antennes pour les récepteurs 3. Pour refermer le couvercle, appuyez-dessus jusqu'à ce qu'il s'enclenche.

DANGER : Placez toujours l'enceinte dans un endroit approprié, sur une surface suffisamment stable, plane et horizontale. Veillez à ce que l'enceinte ne puisse pas tomber du bord de la scène (en raison de vibrations, par exemple). Lorsque vous utilisez un trépied, assurez-vous qu'il est adapté au poids et à l'embase de l'enceinte. Le trépied doit reposer verticalement sur un sol solide et la hauteur maximale autorisée ne doit pas être dépassée. Les équipements qui n'ont pas été installés et positionnés correctement risquent de se renverser ou de tomber. Cela peut entraîner des blessures graves, voire mortelles.

CONNEXIONS, COMMANDES ET INDICATEURS

1 ENTRÉE SECTEUR

Embase secteur IEC avec porte-fusible intégré. Un câble d'alimentation approprié est inclus dans la livraison.

• Utilisez l'entrée secteur pour faire fonctionner l'appareil et charger les batteries internes en même temps en plaçant l'interrupteur POWER en position ON.
• Utilisez l'entrée secteur pour charger les batteries internes sans faire fonctionner l'appareil. Pour ce faire, placez le commutateur POWER en position CHARGE.

AVERTISSEMENT : Remplacez le fusible uniquement par un fusible de même type et de mêmes valeurs. Tenez compte des données sérigraphiées sur le boîtier du caisson. Si le fusible saute de manière répétée, veuillez contacter un centre de service agréé.

2 POWER

Interrupteur en position ON: L'appareil est en marche. Les batteries internes peuvent également être rechargées en cours de fonctionnement à l'aide du câble secteur fourni.

Interrupteur en position OFF: L'appareil est éteint.

Interrupteur en position CHARGE: L'appareil est éteint et en mode de charge.

3 BATTERIE

Affichage sur 4 segments de l'état de charge de la batterie. 4 LED allumées = 100%, 3 LED allumées = 75%, 2 LED allumées = 50%, 1 LED allumée = 25%.

Si seul le premier voyant clignote : Inférieur à 10%. Veuillez brancher l'appareil immédiatement sur le secteur pour le charger.

4 INPUT 1 & 2 - CONNECTEURS D'ENTRÉE

Entrée audio pour le canal 1 ou 2, sur connecteur Combo (XLR 3 broches / jack 6,35 mm).

Les entrées audio sont compatibles symétrique/asymétrique.

5 INPUT 1 & 2 - MIC / LINE

Commutateur permettant de régler la sensibilité d'entrée pour le canal 1 ou 2.

Connexion d'un microphone : position MIC.

Connexion d'un lecteur de niveau ligne : position LINE.

Tournez le potentiomètre de niveau pour régler le volume du canal 1 ou 2. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre.

7 INPUT 3

Entrée ligne stéréo asymétrique sur embase jack 3,5 mm pour connecter un lecteur audio, par exemple un lecteur MP3. Les connecteurs d'entrée INPUT 3 et INPUT 4 sont câblés en parallèle et peuvent être utilisés simultanément. Tout signal stéréo entrant est sommé en mono en interne.

8 INPUT 4

Entrée ligne stéréo asymétrique sur deux embases RCA/cinch pour connexion d'une source audio, par exemple un lecteur CD ou un clavier électronique. Les connecteurs d'entrée INPUT 3 et INPUT 4 sont câblés en parallèle et peuvent être utilisés simultanément. Tout signal stéréo entrant est sommé en mono en interne.

Potentiomètre de niveau permettant de régler le volume des canaux 3 et 4. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre.

Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre.

10 BLUETOOTH - VOLUME

Potentiomètre de niveau permettant de régler le volume d'une source Bluetooth, par exemple un smartphone. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre (pour appairer la source Bluetooth, voir UTILISATION - RÉGLAGES BLUETOOTH).

11 INPUT 5

Slot d'accueil avec entrée audio pour un module de réception HF pour le canal 5. Le volume du canal se règle via un potentiomètre de volume sur le module de réception.

Modèle ANNY 10 (sans module récepteur) : Ne modifiez pas l'appareil vous-même ! Le module récepteur peut être installé ultérieurement par les techniciens de service Adam Hall ou les partenaires de service Adam Hall. Veuillez contacter le Service Clientèle d'Adam Hall.

12 ANTENNA

Embase BNC pour la connexion d'une antenne pour le module de réception HF INPUT 5 (une antenne appropriée est livrée avec le module de réception).

13 INPUT 6

Slot d'accueil avec entrée audio pour un module de réception HF pour le canal 6. Le volume du canal se règle via un potentiomètre de volume sur le module de réception.

Modèle ANNY 10 (et modèles HHD / BPH – sans deuxième module récepteur) :

Ne modifiez pas l'appareil vous-même ! Le module récepteur peut être installé ultérieurement par les techniciens de service Adam Hall ou les partenaires de service Adam Hall. Veuillez contacter le Service Clientèle d'Adam Hall.

14 ANTENNA

Prise BNC pour la connexion d'une antenne pour le module de réception HF INPUT 6 (une antenne appropriée est livrée avec le module de réception).

15 VOLUME / POUSSER POUR LE MENU

Encodeur à poussoir rotatif à fonctions multiples.

1. En partant de l'affichage principal, tournez le bouton/encodeur rotatif pour régler le volume global. Pour diminuer le volume, tournez dans le sens inverse des aiguilles d'une montre. Pour augmenter le volume, tournez dans le sens des aiguilles d'une montre.
   Avant de lire des données audio ou d'utiliser un microphone, réglez le volume général au minimum et n'augmentez le volume que lentement afin d'éviter d'endommager l'appareil ou de provoquer des lésions auditives dues à des niveaux de volume élevés soudains et au Larsen.
2. Appuyez sur le bouton rotatif pour accéder au menu principal. Naviguez dans le menu principal à l'aide de l'encodeur, sélectionnez l'élément de sous-menu souhaité en tournant l'encodeur, confirmez en appuyant sur l'encodeur, ajustez les paramètres du système et modifiez les valeurs dans les éléments de menu correspondants (voir UTILISATION ; modification de la valeur ou de l'état = tourner l'encodeur, confirmer la modification de la valeur ou de l'état = appuyer sur l'encodeur).

16 ÉCRAN

L'écran graphique multifonctions à cristaux liquides affiche le volume général, les préréglages des enceintes et des effets, l'état de la batterie et du Bluetooth, ainsi que le niveau d'entrée pour les canaux 1, 2, 3/4 et 5/6 sur la page principale. Le menu d'édition présente les éléments du menu, les éléments du sous-menu et les options d'édition correspondantes. La luminosité, le contraste et l'extinction de l'éclairage de l'écran sont réglables.

17 EFFECT

Potentiomètre de niveau pour ajuster le volume de l'effet (retour d'effet). Le type d'effet et les envois d'effet sont réglés dans le menu de l'appareil, élément EFFECT.

18 FOOTSWITCH FX ON/OFF

Embase jack 6,35 mm pour connecter une pédale externe de type footswitch (interrupteur marche/arrêt). Avec une pédale externe dotée d'une prise jack de 6,3 mm, vous pouvez couper/rétablir à volonté le son du module d'effet interne.

19 MIX OUTPUT

Sortie ligne symétrique sur embase XLR mâle à 3 broches. Le signal de sortie est un mélange de tous les canaux d'entrée plus le signal d'effet et le signal Bluetooth. Son niveau est indépendant du réglage du potentiomètre de volume global.

20 USB-C

Prise USB-C pour charger un smartphone ou une tablette (tension de 5 volts, courant de charge de 2 A maximum).

UTILISATION

REMARQUES :

Dès que l'enceinte est mise sous tension (si la charge de la batterie est suffisante, ou si elle est alimentée sur secteur), le logo LD Systems apparaît brièvement à l'écran. Tous les réglages, tels que les préréglages, l'égalisation et les effets, sont rétablis tels qu'ils étaient lors de l'extinction de l'enceinte. Une fois ce processus terminé, l'enceinte est prête à fonctionner.

PAGE D'ÉCRAN PRINCIPALE

En fonctionnement normal, la page d'écran principale (HOME) apparaît. Elle visualise le volume général réglé, la présélection d'enceinte activée, la présélection d'effet, les niveaux d'entrée des canaux 1 à 6, l'état du Bluetooth et du TWS ainsi que l'état de charge de la batterie (voir l'illustration).

Niveau d'entrée avec indicateur de crête pour les canaux 1 à 6

INDICATEUR DE CRÊTE

Si le symbole de crête apparaît en haut de l'affichage du niveau d'un canal, c'est que l'étage d'entrée du canal correspondant fonctionne au-dessus de la limite de distorsion. Réduisez le niveau de sortie de l'appareil de lecture connecté (par ex. table de mixage, clavier, etc.) jusqu'à ce que le symbole de crête ne s'affiche plus et que l'enceinte restitue les signaux audio sans distorsion.

MAIN VOLUME

Le volume global de l'enceinte se règle directement depuis la page d'écran principale, en tournant le bouton/encodeur rotatif VOLUME / PUSH FOR MENU. L'affichage change automatiquement dès que vous tournez l'encodeur (voir l'illustration ci-dessous). La page d'écran principale revient automatiquement après environ 10 secondes d'inactivité ; en appuyant sur l'encodeur, elle revient immédiatement.

PARAMÈTRES BLUETOOTH (BLUETOOTH)

Appuyez sur le bouton /encodeur pour accéder au menu principal, puis sélectionnez l'élément de menu BLUETOOTH en tournant l'encodeur (le mot apparaît en surbrillance sur fond sombre). Appuyez à nouveau sur le bouton/encodeur pour accéder au sous-menu et sélectionnez l'élément de sous- menu souhaité en tournant l'encodeur. Confirmez en appuyant sur l'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Sélectionnez • MAIN MENU dans le sous-menu et appuyez sur l'encodeur pour revenir au menu principal, sélectionnez • HOME dans le menu principal, confirmez en appuyant sur l'encodeur, puis revenez à l'affichage principal. Après environ 10 secondes d'inactivité, l'écran principal s'affiche automatiquement.

Appairage avec une source de lecture Bluetooth : Sélectionnez BLUETOOTH dans le menu Bluetooth, confirmez, puis sélectionnez PAIRING et confirmez à nouveau. Le module Bluetooth est maintenant prêt à être appairé. Le symbole Bluetooth clignote tout au long du processus d'appairage. Activez le Bluetooth sur votre source de lecture (smartphone, tablette, etc.) et sélectionnez ANNY 10 dans son menu Bluetooth. L'appairage s'effectue alors automatiquement. Dès que les appareils sont appairés, le symbole Bluetooth cesse de clignoter et reste fixe, et la mention PAIRED apparaît dans le menu Bluetooth. Vous pouvez dès lors lancer la lecture audio via Bluetooth.

BLUETOOTH (changer d'état = tourner l'encodeur, confirmer le changement d'état = appuyer sur l'encodeur)
BLUETOOTH Activer le Bluetooth PAIRING
	Désactiver le Bluetooth OFF
TWS Activer TWS LINK
	Désactiver TWS OFF

L'enceinte LD ANNY 10 peut fonctionner en mode mono ou stéréo. En mode mono, un signal stéréo appliqué à une entrée stéréo ou transmis via Bluetooth est sommé en mono en interne. Si deux enceintes ANNY 10 sont connectées sans fil à l'aide de la fonction TWS, l'enceinte couplée à la source Bluetooth devient l'enceinte principale (stéréo gauche) et l'extension stéréo est assurée par l'enceinte suiveuse (stéréo droite). Cela signifie que tous les signaux stéréo transmis via Bluetooth sont également reproduits en stéréo sans qu'il soit nécessaire de relier les deux enceintes par un câble. Pour se connecter via TWS, il suffit d'activer TWS dans les deux appareils (LINK), la connexion est alors automatique et LINKED (= connecté) s'affiche dans le menu Bluetooth.

• Seuls les signaux audio lus sur un appareil de lecture Bluetooth appairé peuvent être transmis via la fonction de liaison stéréo TWS. Les signaux audio arrivant sur des entrées physiques ne sont pas transmis via TWS.
• Après avoir éteint et rallumé les enceintes ANNY 10, la connexion à la source Bluetooth et la connexion des enceintes via TWS s'effectuent automatiquement.

PARAMÉTRES AUDIO (AUDIO)

Appuyez sur le bouton/encodeur pour accéder au menu principal, puis sélectionnez l'élément de menu AUDIO en tournant l'encodeur (le mot apparaît en surbrillance sur fond sombre). Appuyez à nouveau sur le bouton/encodeur pour accéder au sous-menu et sélectionnez l'élément de sous-menu souhaité en tournant le bouton/encodeur. Confirmez en appuyant sur l'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Sélectionnez • MAIN MENU dans le sous-menu et appuyez sur l'encodeur pour revenir au menu principal, sélectionnez • HOME dans le menu principal, confirmez en appuyant sur l'encodeur, puis revenez à l'affichage principal. Après environ 10 secondes d'inactivité, l'écran principal s'affiche automatiquement.

AUDIO(modifier la valeur ou l’état = tourner l’encodeur, confirmer la modification de la valeur ou de l’état = appuyer sur l’encodeur)
MAIN MENU Retour au menu principal
PRESET Sélection de la présélection d’enceinte MUSIC
		VOCAL
		VIVRE
		ECO
		OFF
HIGH EQ Ajustez les fréquences aiguës de -12 dB à +12 dB
MID EQ Ajustez les fréquences médium de -12 dB à +12 dB
LOW EQ Ajustez les fréquences basses de -12 dB à +12 dB
DELAY	Retard temporel du signal sommé en mono, réglable par pas de 0,5 m jusqu’à 10 m,par exemple pour une ligne d’enceintes retardées (0 m = OFF, affichage de la distance en mètres et en pieds).
PRIORITY Circuit de gestion de priorité pour les entrées INPUT 1, 2 ou 5/6. Si une entrée est prioritaire, dès qu’un signal y est présent, le volume des autres entrées est automatiquement atténué. Lorsque le signal audio disparaît, le volume des autres canaux est ramené à sa valeur initiale après quelques secondes (pas de sélection multiple possible, OFF = fonction désactivée).		INPUT 1
		INPUT 2
		INPUT 5/6
		OFF

PARAMÈTRES D'EFFET (EFFECT)

Appuyez sur le bouton/encodeur pour accéder au menu principal, puis sélectionnez l'élément de menu EFFECT en tournant l'encodeur (le mot apparaît en surbrillance sur fond sombre). Appuyez à nouveau sur le bouton/encodeur pour accéder au sous-menu et sélectionnez l'élément de sous-menu souhaité en tournant le bouton/encodeur. Confirmez en appuyant sur l'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Sélectionnez • MAIN MENU dans le sous-menu et appuyez sur l'encodeur pour revenir au menu principal, sélectionnez • HOME dans le menu principal, confirmez en appuyant sur l'encodeur, puis revenez à l'affichage principal. Après environ 10 secondes d'inactivité, l'écran principal s'affiche automatiquement.

EFFECT (modifier la valeur ou l’état = tourner l’encodeur, confirmer la modification de la valeur ou de l’état = appuyer sur l’encodeur)
FX TYPE Sélection du type d’effet ou désactivation de l’effet (OFF)		SMALL REVERB
		LARGE REVERB
		PLATE REVERB
		DELAY
		OFF
FX SENDS Réglage des départs d’effet pour les entrées INPUT 1, 2 et 5/6		INPUT 10 - 100%
		INPUT 20 - 100%
		INPUT 5/60 - 100%

PARAMÉTRES SYSTÈME (SETTINGS)

Appuyez sur le bouton/encodeur pour accéder au menu principal, puis sélectionnez l'élément de menu SETTINGS en tournant le bouton/encodeur (le mot apparaît en surbrillance sur fond sombre). Appuyez à nouveau sur le bouton/encodeur pour accéder au sous-menu et sélectionnez l'élément de sous-menu souhaité en tournant le bouton/encodeur. Confirmez en appuyant sur l'encodeur. Pour plus d'informations sur les éléments du sous-menu, reportez-vous au tableau suivant. Sélectionnez • MAIN MENU dans le sous-menu et appuyez sur l'encodeur pour revenir au menu principal, sélectionnez • HOME dans le menu principal, confirmez en appuyant sur l'encodeur, puis revenez à l'affichage principal. Après environ 10 secondes d'inactivité, l'écran principal s'affiche automatiquement.

SETTINGS (modifier la valeur ou l’état = tourner l’encodeur, confirmer la modification de la valeur ou de l’état = appuyer sur l’encodeur)
LCD DIM	L’éclairage de l’écran s’éteint au bout d’environ 10 secondes sans intervention		ON
	L’éclairage de l’écran reste allumé en permanence OFF
BRIGHTNESS Réglez la luminosité de l’écran de 0 à 100 % 0 - 100%
CONTRAST Réglez le contraste de 0 à 100 % 0 - 100%
INFO	Affichage du nom du modèle et de la version du logiciel de l’appareil		MODÈLE : ANNY 10
			LOGICIEL : 1.x
FACTORY DEFAULT	Réinitialiser les paramètres d’usine par défaut :		RESET -> SURE? -> YES
	Annuler la procédure : 1. CANCEL
		2. RESET -> SURE ? -> CANCEL

MODULE RÉCEPTEUR

Tournez le potentiomètre dans le sens des aiguilles d'une montre après le cran pour mettre le récepteur en marche, puis pour augmenter le volume ; tournez, un tour dans le sens contraire des aiguilles d'une montre le diminue. Pour éteindre le récepteur, tournez le potentiomètre dans le sens inverse des aiguilles d'une montre, jusqu'au cran.

2 ▲ ▼

Sélectionnez l'un des 12 canaux HF disponibles en appuyant sur les touches fléchées ▲ ou ▼ à plusieurs reprises, si nécessaire.

3 ÉCRAN LED

Le canal HF sélectionné apparaît à l'écran (01 - 12).

4 IR

Port d'interface infrarouge pour synchroniser le canal radio du récepteur et celui de l'émetteur à main ou de poche.

5 SYNC

Synchronisation du récepteur et de l'émetteur à main

Pour synchroniser le canal radio du récepteur et celui de l'émetteur à main, sélectionnez le canal radio souhaité sur le récepteur, allumez l'émetteur à main et appuyez sur la touche SYNC tout en pointant l'interface infrarouge de l'émetteur portatif en contact visuel direct avec l'interface infrarouge du récepteur. L'interface infrarouge de l'émetteur à main est située sur son extrémité inférieure. Si la synchronisation a réussi, le voyant rouge RF du récepteur s'allume.

Synchronisation du récepteur et de l'émetteur de poche

Pour synchroniser le canal radio du récepteur et celui de l'émetteur de poche, sélectionnez le canal radio souhaité sur le récepteur, allumez l'émetteur de poche et appuyez sur le bouton SYNC tout en pointant l'interface infrarouge de l'émetteur de poche en contact visuel direct avec l'interface infrarouge du récepteur. L'interface infrarouge permettant de synchroniser le canal radio du récepteur et de l'émetteur est située dans le compartiment à piles. Pour ouvrir le compartiment à piles, appuyez simultanément sur les deux repères situés sur les côtés du couvercle du compartiment à piles et rabattez-le vers l'avant. Si la synchronisation a réussi, le voyant rouge RF du récepteur s'allume.

6 Indicateur LED RF

Dès qu'une liaison HF est établie entre l'émetteur et le récepteur, la LED rouge RF s'allume.

7 Indicateur LED AF

Le voyant vert AF indique qu'un signal audio est présent.

8 MUTE LEVEL

ATTENTION : Avant de modifier le niveau de Mute, réglez d'abord le volume de l'enceinte au minimum. La fonction Mute (réduction du bruit / squelch) évite tout bruit parasite HF lorsque l'émetteur est éteint. Elle supprime également les bruits parasites soudains pouvant survenir si le signal envoyé par l'émetteur au récepteur n'est pas assez puissant (par exemple, en raison d'une trop grande distance entre l'émetteur et le récepteur). L'émetteur étant éteint, réglez le niveau de Mute à l'aide d'un tournevis approprié, de façon à ce que les bruits de fond soient efficacement supprimés (en tournant vers la gauche, la suppression des bruits est réduite ; en tournant vers la droite, elle est augmentée). Si vous réglez une suppression des bruits élevée, la portée d'émission peut se trouver réduite si les conditions sont défavorables. À la sortie d'usine, le potentiomètre Mute Level est réglé à fond à gauche : la suppression des bruits est donc au minimum. Ce réglage convient à la majorité des applications, et ne doit être modifié que dans de rares cas.

ÉMETTEUR À MAIN

1 ON / OFF

Interrupteur marche/arrêt. Faites coulisser l'interrupteur vers le haut pour mettre l'émetteur à main en marche ; le mot "ON" peut maintenant être lu sous l'interrupteur ( ). Faites coulisser l'interrupteur vers le bas pour éteindre l'émetteur à main (OFF).

2 LED DE STATUT

Si l'état de charge des piles insérées est suffisant, la LED s'allume en vert lorsque l'émetteur à main est mis en marche. Si le voyant s'allume en rouge, l'état de charge est faible. Remplacez immédiatement les piles usagées.

3 INTERFACE IR

L'interface infrarouge permettant de synchroniser le canal radio du récepteur et de l'émetteur est située sur l'extrémité inférieure de l'émetteur portatif (pour la procédure de synchronisation, voir MODULE RÉCEPTEUR - SYNC).

4 BOUTON SENSITIVITY (SENSIBILITÉ D'ENTRÉE)

Tourner vers la gauche : Diminuer la sensibilité d'entrée Rotation vers la droite : augmentation de la sensibilité d'entrée.

5 COMMUTATEUR HF (RÉGLAGE DE LA PUISSANCE D'ÉMISSION)

Position « H »: haut (high) ; position « L »: bas (low)

Pour remplacer les piles, ouvrez le compartiment à piles de l'émetteur à main en desserrant le couvercle du compartiment à piles en le tournant dans le sens inverse des aiguilles d'une montre et en le retirant du boîtier. Retirez les piles usagées et insérez des piles neuves (2 x type AA / LR6, alcalines) conformément aux illustrations dans le compartiment à piles. Placez le couvercle du compartiment à piles sur le boîtier puis refermez le compartiment à piles en le tournant à dans le sens des aiguilles d'une montre. Si vous n'utilisez pas l'émetteur pendant une période prolongée, retirez les piles pour éviter d'endommager l'émetteur en raison d'une fuite des piles.

Interrupteur permettant d'allumer ou d'éteindre l'émetteur de poche (ON = émetteur allumé, OFF = émetteur éteint). En position STANDBY, l'émetteur fonctionne mais le signal audio est coupé.

2 INPUT

Connecteur mini-XLR à 3 broches pour la connexion d'un micro-casque, d'un micro cravate ou d'un micro instrument ou d'un câble de guitare.

3 MIC / 0dB / -10dB

Réglage de la sensibilité d'entrée. Réglez la sensibilité de façon à ce qu'en présence d'un signal (parole, voix, guitare...) la LED AF du récepteur s'allume en vert. Dès que le signal audio commence à présenter de la distorsion, réduisez la sensibilité en réglant le commutateur à 3 positions MIC / 0dB / -10dB sur la valeur immédiatement inférieure. Exemples : Micro-casque = position MIC, guitare avec micro passif = position 0dB, guitare avec micro actif = position -10dB.

4 LED DE STATUT

Si l'état de charge des piles insérées est suffisant, la LED s'allume en vert lorsque l'émetteur est mis sous tension. Si le voyant s'allume en rouge, l'état de charge est faible. Remplacez immédiatement les piles usagées.

5 ANTENNE

Antenne de l'émetteur de poche. Pour une réception optimale, ne le couvrez pas et ne le pliez pas.

6 INTERFACE IR

L'interface infrarouge permettant de synchroniser le canal HF du récepteur et de l'émetteur se trouve dans le compartiment à piles. Pour ouvrir le compartiment à piles, appuyez simultanément sur les deux marques situées sur les côtés du couvercle du compartiment à piles et faites-le basculer vers l'avant (pour la procédure de synchronisation, voir MODULE RÉCEPTEUR - SYNC).

Pour remplacer les piles, ouvrez le compartiment à piles de l'émetteur de poche en appuyant simultanément sur les deux repères situés sur les côtés du couvercle du compartiment à piles puis rabattez-le vers l'avant. Retirez les piles usagées et insérez des piles neuves (2 x type AA / LR6, alcalines) conformément aux illustrations dans le compartiment à piles. Repliez ensuite le couvercle du compartiment à piles sur le boîtier jusqu'à ce qu'il s'enclenche. Si vous n'avez pas l'intention d'utiliser l'émetteur pendant une période prolongée, veuillez retirer les piles afin d'éviter d'endommager l'émetteur en raison d'une fuite des piles.

FIXATION DE L'ÉMETTEUR DE POCHE

Fixez l'émetteur à une ceinture ou à une sangle comme indiqué.

Guitare électrique, basse électrique et autres sources de signaux à haute impédance

Microphone à condensateur avec résistance pull-up interne

Microphone à condensateur avec résistance pull-up interne

ENTRETIEN, MAINTENANCE ET RÉPARATIONS

Afin d'assurer le bon fonctionnement à long terme de l'appareil, celui-ci doit être nettoyé régulièrement et, si nécessaire, entretenu. Les besoins d'entretien dépendent de l'intensité de l'utilisation et de la qualité de l'air l'environnement dans lequel il est utilisé. Nous recommandons généralement une inspection visuelle avant chaque FONCTIONNEMENT En outre, nous vous recommandons de prendre toutes les mesures d'entretien nécessaires spécifié ci-dessous une fois toutes les 500 heures de fonctionnement ou, dans le cas d'une utilisation moins intensive, au plus tard après un an. Les droits à la garantie peuvent être limités en cas de défauts résultant d'une maintenance inadéquate.

ENTRETIEN (EFFECTUÉ PAR L'UTILISATEUR)

AVERTISSEMENT !Avant d'effectuer toute opération de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

À NOTER : Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez ainsi à ce que l'humidité ne puisse pas pénétrer dans l'appareil.
2. Les entrées et sorties d'air doivent être régulièrement débarrassées de la poussière et des saletés. Si vous utilisez de l'air comprimé, veillez à ne pas endommager l'appareil (dans ce cas, les ventilateurs doivent être bloqués, sinon ils risquent de tourner trop vite).
3. Les câbles et les contacts des connecteurs doivent être nettoyés régulièrement afin d'éliminer poussière et saleté.
4. De façon générale, n'utilisez aucun produit de nettoyage agressif ou substance abrasive, sous peine d'endommager la finition de surface de l'appareil.
5. Les appareils doivent généralement être stockés au sec et protégés de la poussière et de la saleté.

MAINTENANCE ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER : L'appareil contient des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, due par exemple à des condensateurs chargés.

À NOTER : L'appareil ne contient aucun composant susceptible d'être réparé par l'utilisateur.

À NOTER : Les travaux d'entretien et de réparation ne peuvent être effectués que par du personnel spécialisé suffisamment qualifié. En cas de doute, consultez un atelier spécialisé.

À NOTER : Les travaux d'entretien mal effectués peuvent affecter les demandes de garantie.

À noter : Pour les kits de conversion ou de rétrofit fournis par le fabricant, il est essentiel de respecter les instructions d'installation incluses.

REMPLACEMENT DES PILES/BATTERIES DE L'APPAREIL

AVANT de remplacer les piles, veillez à lire attentivement les instructions de la section APPAREILS DONT LA BATTERIE EST REMPLACÉE PAR L'UTILISATEUR dans les instructions de sécurité de ce manuel.

Avant de remplacer les piles, assurez-vous que l'appareil est déconnecté du secteur et éteint (interrupteur d'alimentation en position centrale "OFF", repérée par un symbole circulaire).

Tournez la vis de verrouillage du couvercle du compartiment à piles dans le sens inverse des aiguilles d'une montre pour ouvrir le compartiment à piles.

Retirez le couvercle du compartiment à piles.

Retirez avec précaution les deux piles du compartiment à piles.

Déconnectez avec précaution le câble bleu qui relie les deux piles aux contacts. Déconnectez ensuite soigneusement les câbles de l'appareil (rouge et noir) des contacts des batteries.

Connectez le câble rouge de l'appareil au contact rouge de la première batterie de remplacement.

Connectez le câble noir de l'appareil au contact 5 de la deuxième batterie de ren placement.

Réinsérez soigneusement les deux piles dans leur compartiment. Assurez-vous que les câbles ne se détachent pas des contacts. Les contacts des piles sont tournés vers l'intérieur. Le câble bleu doit être orienté vers vous.

Connectez les contacts non utilisés (1x rouge et 1x noir) des deux batteries à l'aide du câble bleu. Assurez-vous que tous les câbles sont correctement fixés aux contacts.

Placez le couvercle avec les dents orientées vers le bas dans les cavités correspondantes du compartiment de la batterie. Assurez-vous qu'aucun câble n'est pincé.

Appuyez le couvercle sur le compartiment à piles et tournez la vis de verrouillage dans le sens des aiguilles d'une montre pour refermer le compartiment à piles.

Assurez-vous que le compartiment à piles est bien fermé avant de réutiliser l'appareil.

ACCESSOIRES EN OPTION

Housse de protection rembourrée pour ANNY® 10

Référence produit LDANNY10PC

Module Récepteur pour ANNY®

Référence produit LDANNYR

Micro à main pour ANNY®

Référence produit LDANNYMD

Émetteur Ceinture pour ANNY®

Référence produit LDANNYBP

À NOTER :

Pour compléter la référence des modules de réception, des émetteurs portatifs et des émetteurs de poche, il faut ajouter le suffixe correspondant à la gamme de fréquences souhaitée lors de la commande d'un article.

Le suffixe B8 correspond à la gamme de fréquences 823 - 832 MHz + 863 - 865 MHz.

Le suffixe B6 correspond à la gamme de fréquences 655 - 679 MHz.

Le suffixe B5 correspond à la gamme de fréquences 584 - 608 MHz

Le suffixe B51 correspond à la gamme de fréquences 514 - 542 MHz

(uniquement pour le marché américain)

Le suffixe B47 correspond à la gamme de fréquences 470 - 490 MHz

(uniquement pour le marché américain).

Exemple : Le module récepteur avec la gamme de fréquences 823 - 832 + 863 - 865 MHz porte la référence produit LDANNYRB8.

CARACTÉRISTIQUES TECHNIQUES

Référence LDANNY10
Généralités

Type de produit Enceinte de sonorisation alimentée sur batterie
Type Active
Coloris Noir
Puissance totale (RMS) 80 W
Puissance totale (crête) 160 W
Niveau SPL maxi, moyenné (sur burst sinus)	111 dB SPL
Niveau SPL maxi, crête (sur burst sinus)	118 dB SPL
Réponse en fréquence (à -10 dB) 45 Hz – 20 kHz

Fréquence de crossover 1800 Hz

Référence LDANNY10

Dispersion (H x V) 120° x 60°

Largeur 361 mm

Profondeur 300 mm

Hauteur 566 mm

Caractéristiques Fonction TWS, table de mixage à 6 canaux avec préréglages système, égaliseur à 3 bandes, effets (réverbération et délai), mode priorité/ducking, port USB-C pour la charge d'appareils mobiles

Masse 18,22 kg (15,35 kg sans les batteries)

Haut-parleur de grave/médium

Diamètre du haut-parleur de graves/ médium	10"
Diamètre du haut-parleur de graves/ médium (mm)	254 mm
Aimant du haut-parleur de graves/ médium	Ferrite
Marque du haut-parleur de graves/ médium	Fabriqué sur mesure
Diamètre bobine mobile du haut- parleur de graves/médium	2"
Diamètre bobine mobile du haut- parleur de graves/médium (mm)	51 mm
Type de charge acoustique Bass reflex
Matériau du boîtier Polypropylène

Section aigus

Pavillon Directivité constante

Diamètre du tweeter 1"

Diamètre du tweeter (mm) 25 mm

Aimant du tweeter Ferrite

Marque du tweeter Fabriqué sur mesure

Diamètre bobine mobile du tweeter 1"

Diamètre bobine mobile du tweeter 25 mm (mm)

Module d'amplification (intégré)

Amplificateur	Classe D
Circuits de protection	Court-circuit, surchauffe
Température ambiante (de fonctionnement)	0 - 40°C

Référence LDANNY10

Humidité relative 0 – 80% sans condensation
Fusible T2AL 250V
Contrôles Potentiomètre de volume principal/encodeur pour navigation dans les menus, potentiomètre de volume de l’entrée 1, sélecteur micro/ligne de l’entrée 1, potentiomètre de volume de l’entrée 2, sélecteur micro/ligne de l’entrée 2, potentiomètre de volume de l’entrée 3+4, potentiomètre de volume de l’entrée 5+6 (Bluetooth), effet, interrupteur marche/arrêt
Indicateurs État de la batterie, écran multifonctions à cristaux liquides
POWER IN Embase IEC
Tension secteur 100 – 240 V, 50 / 60 Hz
Puissance consommée 150 W
Nombre d’entrées physiques 5
Connecteurs des entrées physiques	2 x Combo (mixte jack 6,35 mm/XLR), 2 x RCA/cinch, mini-jack 3,5 mm
Sortie Mix 1
Connecteur de sortie Mix XLR mâle
Norme Bluetooth 5.0
Codecs audio Bluetooth SBC/AAC

Batterie

Batterie rechargeable	12 V / 5 Ah
Technologie de la batterie	Plomb/acide
Type de batterie	6FM5
Indicateur de niveau de batterie	4 segments LED
Autonomie sur batterie (préréglage MUSIC, volume maximum)	5 h
Autonomie sur batterie (préréglage ECO, volume moyen)	25 h
Durée de charge (80%, pas de signal)	3,5 h
Durée de charge (recharge complète, pas de signal)	7 h

Récepteur HF

Type de produit	Accessoire pour systèmes de microphones sans fil
Type	Récepteur HF
Plage de fréquences d'émission :	470 - 490 MHz (Version USA)512 - 542 MHz (Version USA)584 - 608 MHz655 - 679 MHz823 - 832 MHz + 863 - 865 MHz

Référence LDANNY10

Type de modulation FM

Nombre de canaux 12

Réponse en fréquence 50 Hz – 17 kHz

Contrôles SYNC, Mute Level (Squelch), Power / Volume, flèche vers le bas (valeur -),flèche vers le haut (valeur +)

Indicateurs AF (LED), chiffres à segments LED, RF (LED)

Connecteurs BNC pour l'antenne du récepteur, sortie audio

Microphone dynamique à main

Type de produit Accessoire pour systèmes de microphones sans fil
Type Microphones
Plage de fréquences d'émission 470 - 490 MHz (Version USA)
	512 - 542 MHz (Version USA)
	584 - 608 MHz
	655 - 679 MHz
	823 - 832 MHz + 863 - 865 MHz"
Nombre de canaux 12
Type de microphone Dynamique
Directivité Cardioïde
Réponse en fréquence 60 Hz - 20 kHz
Rapport signal/bruit 104 dB
Puissance HF nominale de sortie	10 mW
Contrôles Sélecteur Power On/Off
Indicateurs	Power/piles faibles (LED)
Alimentation	2 x piles AA
Autonomie	8 h
Longueur	250,4 mm
Diamètre	32,5 mm (corps)
Masse	0,25 kg
Autres caractéristiques	Livré avec piles, synchronisation

Émetteur de poche

Type de produit Accessoire pour systèmes de microphones sans fil
Type Émetteur de poche
Plage de fréquences d'émission	470 - 490 MHz (Version USA)512 - 542 MHz (Version USA)584 - 608 MHz655 - 679 MHz823 - 832 MHz + 863 - 865 MHz

Référence LDANNY10

Nombre de canaux 12

Entrées Mini-XLR (3 broches)

Réponse en fréquence 45 Hz - 20 kHz

Rapport signal/bruit > 100 dB

Puissance nominale de sortie HF 10 mW

Contrôles Sélecteur Power On/Standby/Off, sélecteur de gain

Indicateurs Power/piles faibles (LED)

Alimentation 2 x piles AA

Autonomie 8 h

Largeur 64 mm

Hauteur 100 mm (sans antenne)

Profondeur 21 mm (sans pince ceinture)

Masse 0,15 kg

Autres caractéristiques Synchronisation de fréquence via IR, gain commutable, mode Standby (veille), livré avec piles

Type de produit	Accessoire pour systèmes de microphones sans fil
Type	Micro-casque (headset)
Réponse en fréquence 50 Hz - 12 kHz
Directivité	Cardioïde
Impédance nominale	680 ohms
Tension alimentation fantôme requise	5 V
Connecteur d'entrée microphone	Mini-XLR (3 broches, femelle)
Accessoires livrés : Bonnette mousse
Masse 0,049 kg

MISE AU REBUT

Emballage :

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de déchets habituelles.
2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets et aux décrets sur les matériaux recyclables en vigueur dans votre pays.

Appareil :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuelle. Directive WEEE Waste Electrical and Electronical Equipment. Les appareils usagés et les piles ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé ou les piles doivent être éliminés par une entreprise de recyclage agréée ou par un service de recyclage communal. Veuillez respecter la réglementation en vigueur dans votre pays !
2. Respectez toutes les lois sur l'élimination des déchets en vigueur dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du revendeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT & LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant): R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017. Directive basse tension (2014/35/EU) Directive EMV (2014/30/EU) RoHS (2011/65/EU) La déclaration de conformité complète peut être consultée sur le site www.adamhall.com. En outre, vous pouvez également la demander à l'adresse [e-mail].

Les déclarations de conformité pour les produits couverts par les directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED, peuvent être obtenues à l'adresse www.adamhall.com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL
