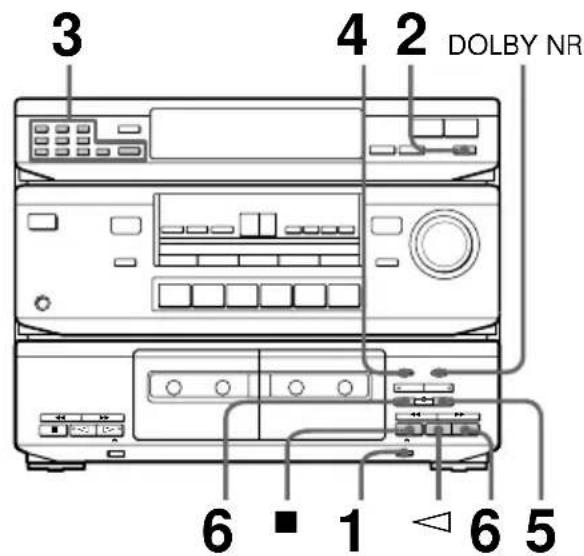

Insérez une cassette vierge dans la platine B. Sélectionnez la station préréglée (ou accordez-vous manuellement). Choisissez la face d'enregistrement avec DIRECTION. Appuyez sur REC, puis sur PAUSE ou ▶ pour démarrer l'enregistrement. Arrêtez avec ■.

Comment utiliser le système Dolby NR lors de l'enregistrement ?

Avant d'enregistrer, placez l'interrupteur DOLBY NR sur B. Cela activera la réduction de bruit Dolby B. Lors de la lecture d'une cassette enregistrée avec Dolby NR, réglez également DOLBY NR sur B pour un rendu optimal.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur de la chaîne. Dirigez la télécommande vers la chaîne. Si les piles sont épuisées, remplacez-les par deux piles R6 (AA) neuves. Assurez-vous d'avoir appuyé sur une touche SYSTEM CONTROL/FUNCTION pour la commande de la chaîne.

Comment nettoyer les têtes de la platine cassette ?

Toutes les 10 heures d'utilisation, utilisez une cassette de nettoyage de type sec ou humide (vendue séparément). Insérez-la et lancez la lecture pendant quelques secondes. Suivez les instructions de la cassette de nettoyage.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que MASTER VOLUME n'est pas au minimum. Assurez-vous que le casque n'est pas branché. Contrôlez les connexions des enceintes et des antennes. Si « PROTECT » clignote, un court-circuit est détecté : éteignez, corrigez le problème, puis rallumez.

Comment régler le niveau du superwoofer ?

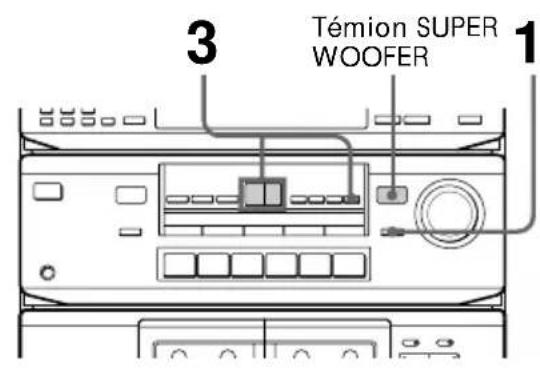

Activez le superwoofer avec WOOFER ON/OFF (ou S.WOOFER ON/OFF). Utilisez S.WOOFER PHASE pour choisir la polarité optimale. Appuyez sur WOOFER puis sur – ou + pour ajuster le niveau. Le réglage n'est possible que lorsque le témoin SUPER WOOFER est allumé.

Puis-je connecter un téléviseur ou un magnétoscope à cette chaîne ?

Oui. Utilisez les entrées VIDEO1 ou VIDEO2 (prises RCA). Pour un magnétoscope, raccordez la sortie audio du magnétoscope à l'entrée VIDEO1 de la chaîne, et la sortie VIDEO1 de la chaîne à l'entrée audio du magnétoscope. Sélectionnez ensuite VIDEO1 ou VIDEO2 avec la touche correspondante.

Comment réinitialiser la chaîne aux réglages d'usine ?

Débranchez le cordon d'alimentation. Tout en maintenant la touche DOLBY enfoncée, rebranchez le cordon. Cela efface tous les réglages (stations préréglées, etc.) et rétablit les paramètres d'usine. Vous devrez recommencer la configuration.

MODE D'EMPLOI HSTSE581 SONY

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.

Pour éviter tout risque d'électrocution, n'ouvrez pas le coffret. Ne confiez les réparations qu'à un technicien qualifié.

N'installez pas l'appareil dans un endroit exigu tel qu'une bibliothèque ou un meuble encastré.

Ne placez jamais le lecteur CD ou un autre élément de la chaîne au-dessus de l'ampli-tuner platine-cassette HST-SE581.

- Pour le lecteur CD CDP-C661/CDP-CX571 -

La fiche du cordon d'alimentation du CDP-C661/CDP-CX571 est une fiche spéciale à deux broches qui ne doit être branchée qu'au HST-SE581. Ne la branchez pas à un autre appareil ou à une autre prise secteur.

IMPORTANT : Ne branchez jamais deux cordons d'alimentation à une même prise secteur.

Cette chaîne est dotée de la réduction de bruit Dolby et du décodeur Dolby Pro Logic Surround*.

• Fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY, le symbole double-D et PRO LOGIC sont des marques de Dolby Laboratories Licensing Corporation.

Table des matières

Mise en service

Étape 1 : Installation de la chaîne...... 4 Étape 2 : Installation des enceintes...... 8 Raccordement de maillons audiovisuels en option 12 Raccordement d'antennes extérieures en option 13

La radio

Préréglage des stations de radio 14

Écoute de la radio 16

La platine-cassette

Lecture d'une cassette. 17

Enregistrement sur une cassette 18

Enregistrement de la radio. 19

Enregistrement d'une cassette. 20

Insertion d'espaces vierges entre les plages à l'enregistrement 21

Réglage du son

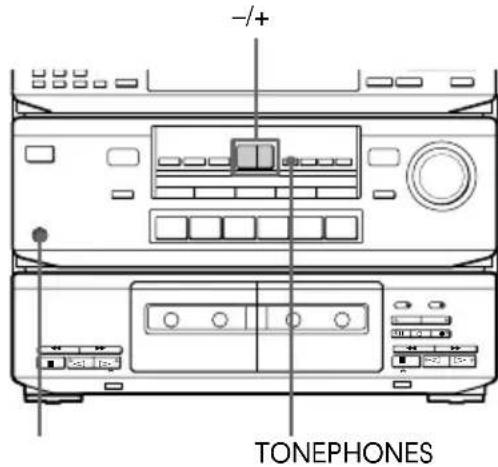

Comment régler le son 22

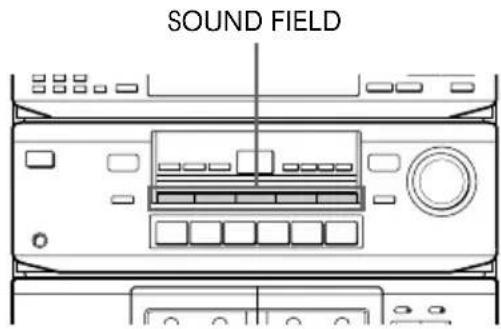

Choix de champs acoustiques préprogrammés 22

Choix du mode surround 23

Accentuation des graves 24

Informations supplémentaires

Précautions 25 Guide de dépannage 27 Spécifications 29 Description des touches de la télécommande 30 Index. 31

Étape 1 : Installation de la chaîne

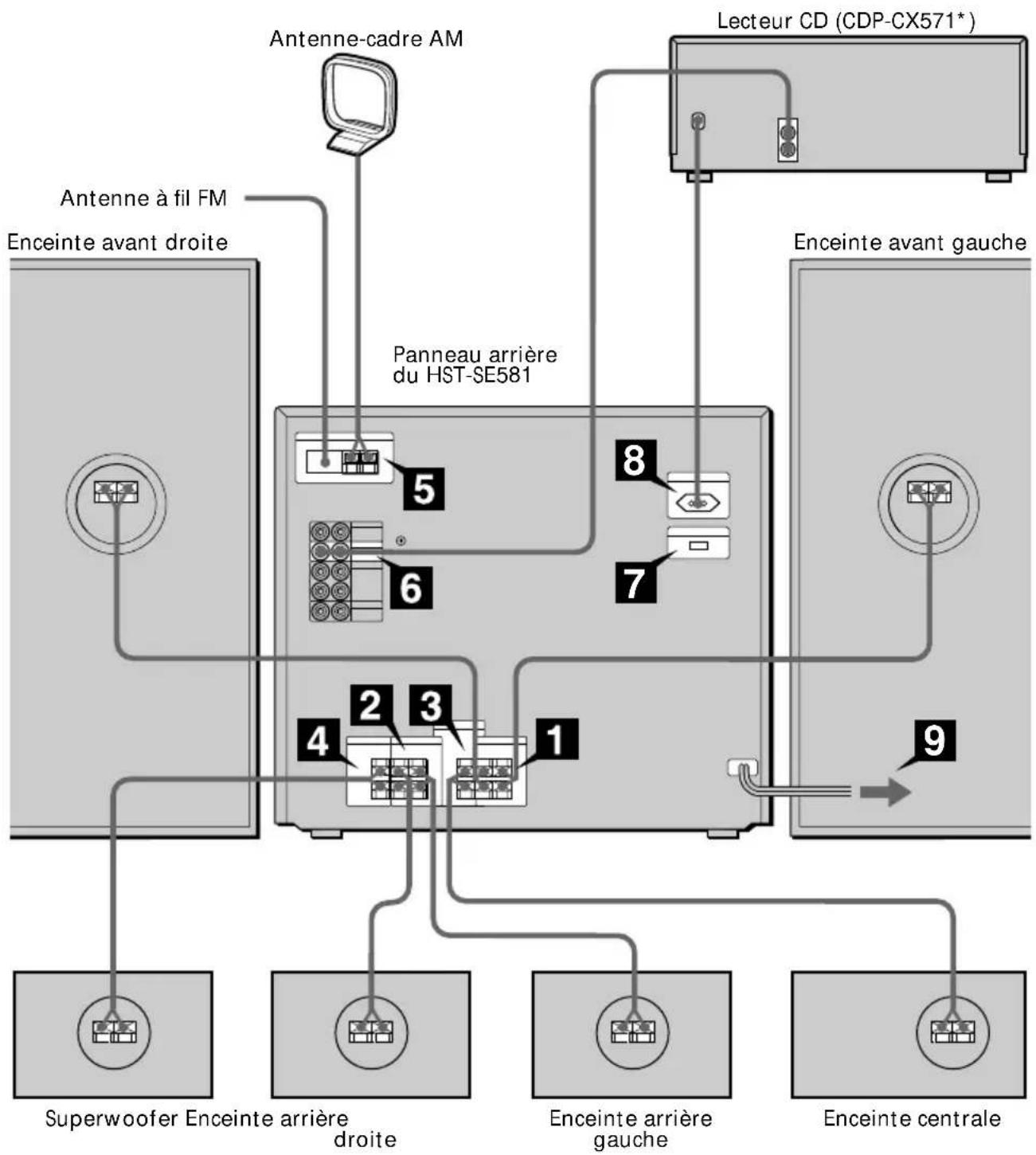

Effectuez les raccordements 1 à 9 ci-dessous (sautez 7 pour les modèles sans sélecteur de tension) à l'aide des cordons et accessoires fournis. Terminez l'installation par les opérations décrites à l'étape 2.

* Le CDP-CX571 est pris comme exemple pour l'illustration. Effectuez les raccordements du CDP-C661 de la même manière.

1 Raccordez les enceintes avant.

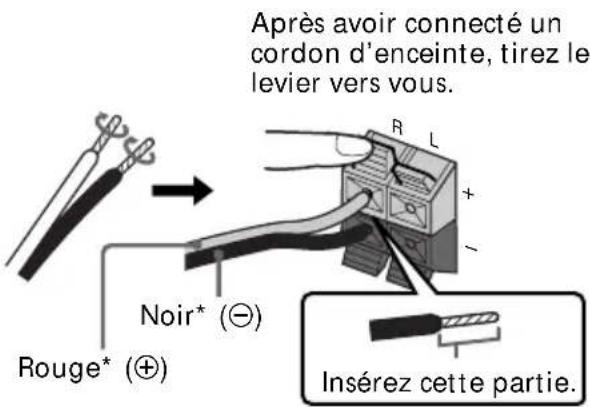

Raccordez les cordons d'enceinte aux bornes FRONT SPEAKER de même couleur.

Placez les cordons d'enceinte à l'écart des antennes pour éviter les parasites.

* Il se peut que la couleur de vos cordons d'enceinte ne soit pas celle qui est indiquée ici. Consultez le mode d'emploi des enceintes.

2 Raccordez les enceintes arrière. Raccordez les cordons d'enceinte aux bornes REAR SPEAKER de même couleur. 3 Raccordez l'enceinte centrale. Raccordez les cordons d'enceinte aux bornes CENTER SPEAKER de même couleur. 4 Raccordez le superwoofer. Raccordez les cordons d'enceinte aux bornes SUPER WOOFER de même couleur.

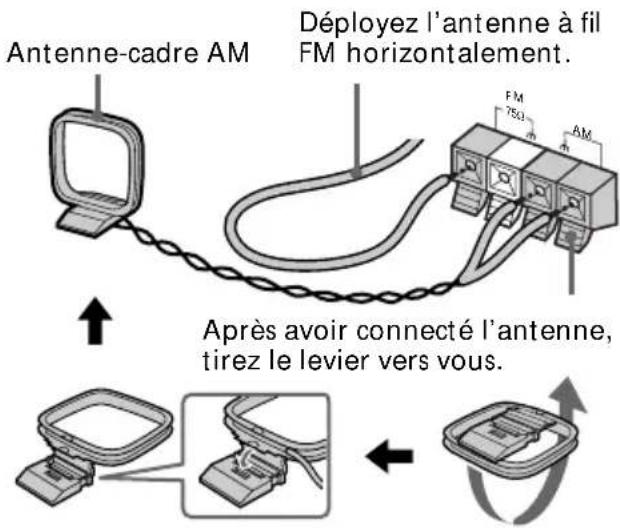

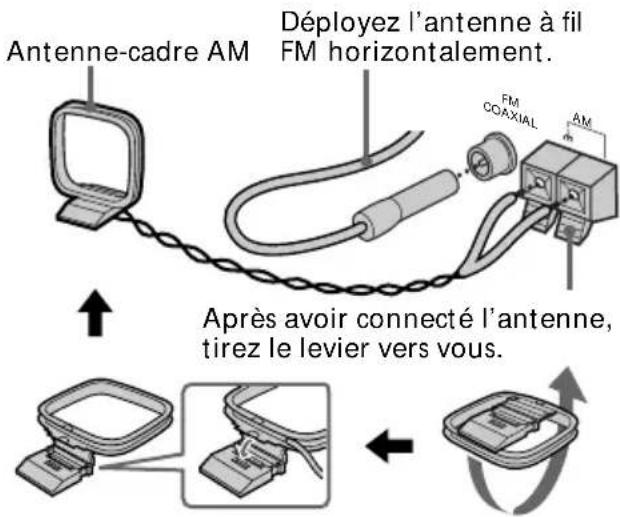

5 Raccordez les antennes FM/AM. Montez l'antenne-cadre AM, puis branchez-la.

Pour le modèle européen

Pour les autres modèles

Étape 1: Installation de la chaîne (suite)

Raccordez le lecteur CD.

Branchez les fiches du cordon audio aux prises de même couleur.

Enfoncez les fiches jusqu'au fond.

CORRECT INCORRECT

Placez le VOLTAGE SELECTOR sur la position correspondant à la tension du secteur (uniquement pour les modèles avec sélecteur de tension).

Raccordez le cordon d'alimentation du lecteur CD à la prise AC OUTLET de la chaîne.

L'intérêt de brancher le lecteur CD à la prise AC OUTLET de la chaîne est que le lecteur CD s'allume et s'éteint alors automatiquement avec la chaîne.

Modèles pour l'Europe, l'Australie, Singapour et la Malaisie

Autres modèles

Branchez le cordon d'alimentation de la chaîne à une prise murale.

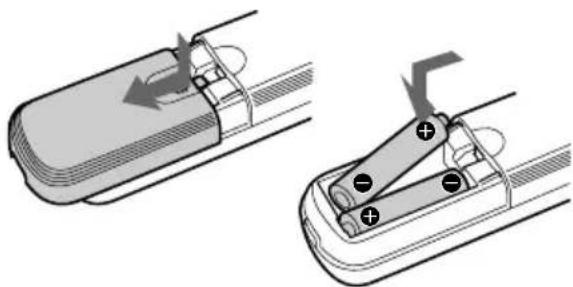

Mise en place des deux piles R6 (format AA) dans la télécommande

Conseil

Dans des conditions normales d'utilisation, les piles durent environ six mois. Quand la télécommande ne commande plus la chaîne, remplacez les deux piles ensemble.

Remarque

Si vous prévoyez que la chaîne ne sera pas utilisée pendant longtemps, retirez les piles pour qu'elles ne puissent pas couler et causer des dommages.

Avant de commencer

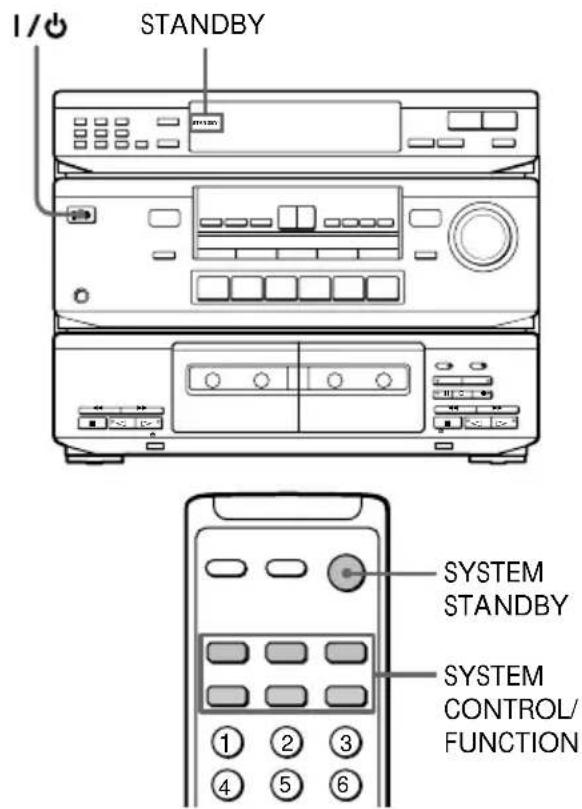

Appuyez sur la touche I/° de la chaîne pour l'allumer.

Lorsque le témoin STANDBY de la chaîne est allumé en rouge, vous pouvez allumer la chaîne en appuyant sur l'une des touches SYSTEM CONTROL/FUNCTION de la télécommande.

Lorsque vous éteignez la chaîne en appuyant sur SYSTEM STANDBY de la télécommande, la chaîne est placée en mode STANDBY (le témoin STANDBY s'allume).

Si vous prévoyez que la chaîne ne sera pas utilisée pendant longtemps, éteignez-la en appuyant sur la touche 1/1 de la chaîne elle-même.

Commande d'autres appareils avec la télécommande

La télécommande fournie vous permet de commander des téléviseurs et magnétoscopes Sony ainsi que les lecteurs CD CDP-C661/CDP-CX571. Appuyez sur l'une des touches SYSTEM CONTROL/FUNCTION pour sélectionner l'appareil que vous désirez commander.

Pour plus d'informations, reportez-vous à "Description des touches de la télécommande" à la page 30.

Changement de la fonction affectée en usine à une touche

Si les fonctions affectées aux touches SYSTEM CONTROL/FUNCTION ne correspondent pas à la composition de votre chaîne, vous pouvez les changer. Si, par exemple, vous disposez de deux lecteurs CD mais n'avez pas de platine MD, vous pouvez affecter la touche TAPE à votre second lecteur CD.

Notez que vous ne pouvez pas changer la fonction affectée aux touches TUNER et PHONO.

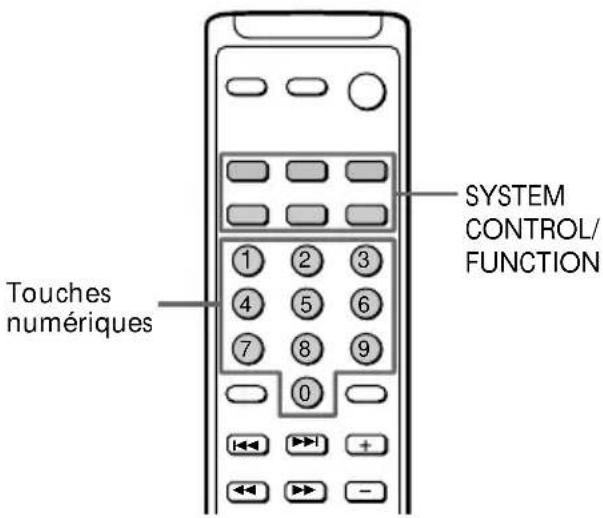

1. Maintenez la touche SYSTEM CONTROL/FUNCTION dont vous désirez changer la fonction (TAPE, par exemple) enfoncée.

2. Appuyez sur la touche numérique correspondant à l'appareil que vous désirez affecter à la touche SYSTEM CONTROL/FUNCTION

(1-Lecteur CD, par exemple).

Vous pouvez maintenant utiliser la touche TAPE pour commander votre second lecteur CD.

Pour sélectionner d'autres fonctions, consultez le tableau de la page suivante.

Étape 1 : Installation de la chaîne (suite)

Les fonctions sont affectées aux touches numériques comme suit :

Touché numérique Appareil commandé
1 Lecteur CD
2 Platine DAT
3 Platine MD
4 Lecteur-cassette A
5 Lecteur-cassette B
6 Lecteur de disque laser
7	Magnétoscope (mode VTR 1* de la télécommande)
8	Magnétoscope (mode VTR 2* de la télécommande)
9	Magnétoscope (mode VTR 3* de la télécommande)
10 Téléviseur
>10	Service de radiodiffusion directe par satellite

• Les magnétoscopes Sony peuvent être commandés en mode VTR 1, 2 ou 3. Ces modes correspondent respectivement à Beta, 8 mm et VHS.

Pour réinitialiser la chaîne aux règles d'usine

Répétez les opérations ci-dessus.

Étape 2 : Installation des enceintes

En raccordant les enceintes, vous pouvez bénéficier du son Dolby Pro Logic Surround. Le Dolby Pro Logic Surround est un système de décodage du son devenu standard à la télévision et au cinéma. Il améliore l'image sonore en utilisant quatre canaux séparés. Le son est manipulé sur ces canaux de manière à donner plus de réalisme à l'action qui se déroule à l'écran.

Le mode Dolby Pro Logic Surround

Pour pouvoir écouter le son en Dolby Pro Logic Surround, vous devez, en plus des enceintes avant, raccorder au moins une paire d'enceintes arrière et/ou une enceinte centrale ainsi qu'un téléviseur et un magnétoscope. Pour que l'effet soit complet, vous devez sélectionner le mode Dolby Pro Logic (NORMAL, WIDE, 3CH ou PHANTOM) qui correspond à votre configuration d'enceintes.

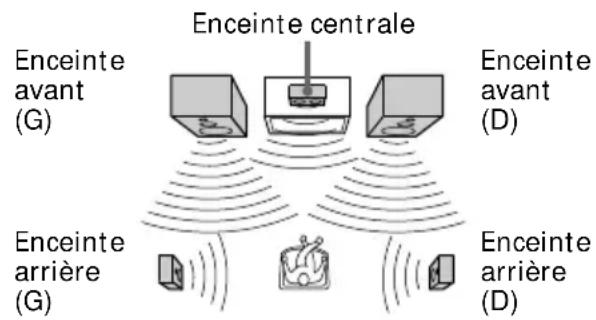

Mode NORMAL

Choisissez le mode NORMAL si vous utilisez des enceintes avant, des enceintes arrière et une petite enceinte centrale, comme celles qui sont fournies avec cette chaîne. Comme les sons graves produits par la petite enceinte centrale ne sont pas très puissants, les graves du canal central sont émis par les enceintes avant.

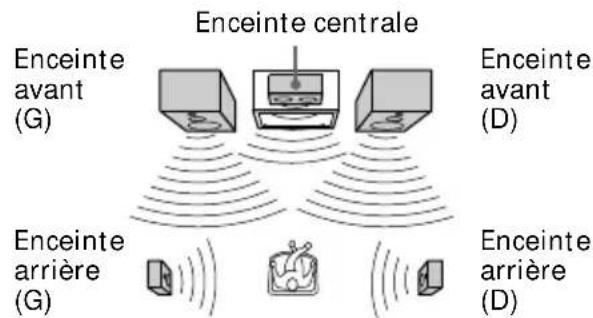

Mode WIDE

Choisissez le mode WIDE si vous utilisez des enceintes avant, des enceintes arrière et une grande enceinte centrale. Dans ce mode, vous entendez le son Dolby Surround dans les meilleures conditions.

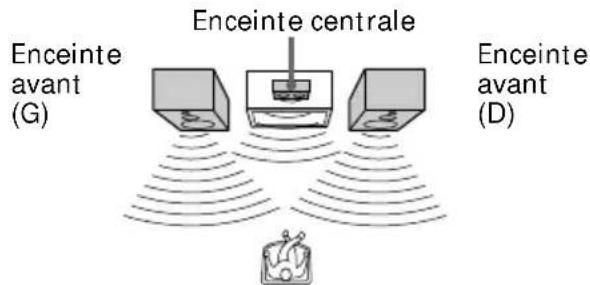

Mode 3CH

Choisissez le mode 3CH (logique 3 canaux) si vous utilisez des enceintes avant et une enceinte centrale, mais pas d'enceintes arrière. Le son du canal arrière est émis par les enceintes avant. Ceci vous permet d'obtenir un certain son surround malgré l'absence d'enceintes arrière.

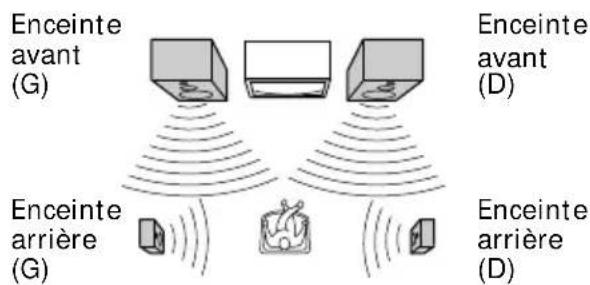

Mode PHANTOM

Choisissez le mode PHANTOM si vous utilisez des enceintes avant et des enceintes arrière, mais pas d'enceinte centrale. Le son du canal central est émis par les enceintes avant.

Positionnement des enceintes

Avant de raccorder les enceintes, déterminer quelle est la meilleure position pour leur installation.

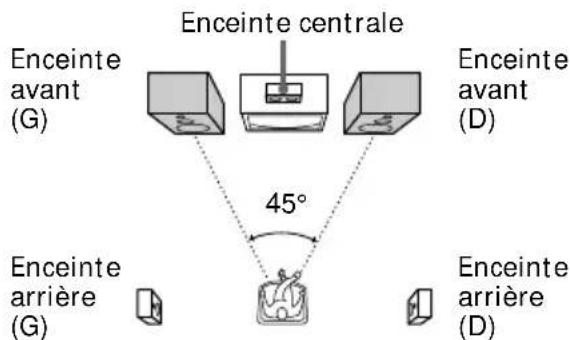

Placez les enceintes avant de manière qu'elles forment un angle de 45° par rapport à la position d'écoute.

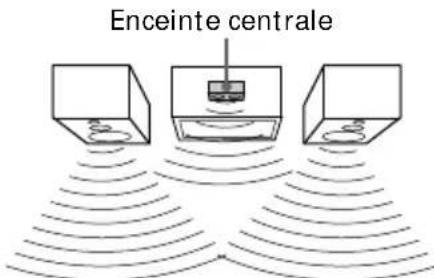

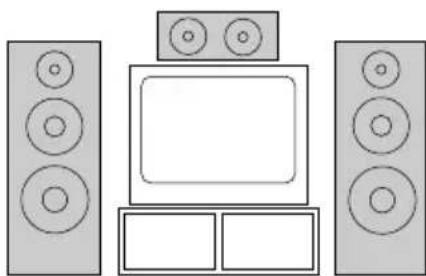

Placez l'enceinte centrale de manière qu'elle soit approximativement à la même hauteur que les enceintes avant (A). Alignez-la sur les enceintes avant ou placez-la légèrement en retrait (B).

A

B

Étape 2 : Installation des enceintes (suite)

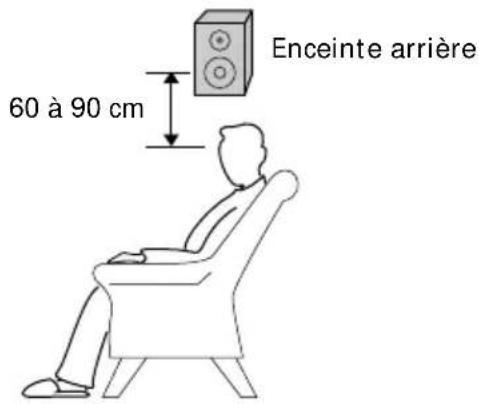

3. Placez les enceintes arrière face à face à une hauteur de 60 à 90 cm supérieure à la position d'écoute.

Réglage du volume des enceintes

Pour pouvoir écouter le son Dolby Pro Logic Surround dans des conditions optimales, choisissez le mode Dolby Pro Logic approprié, puis réglez le volume de chaque enceinte en utilisant la tonalité d'essai de la chaîne.

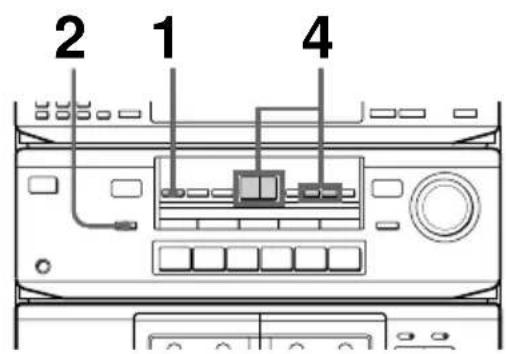

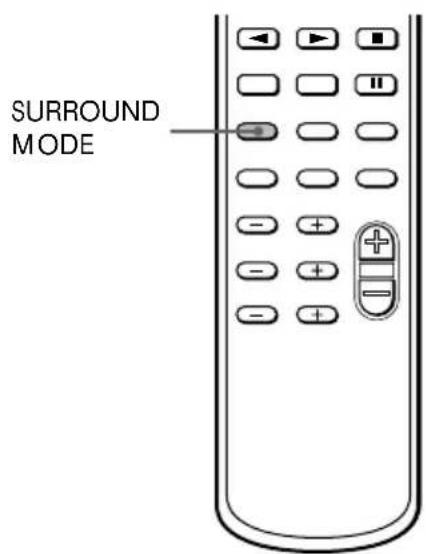

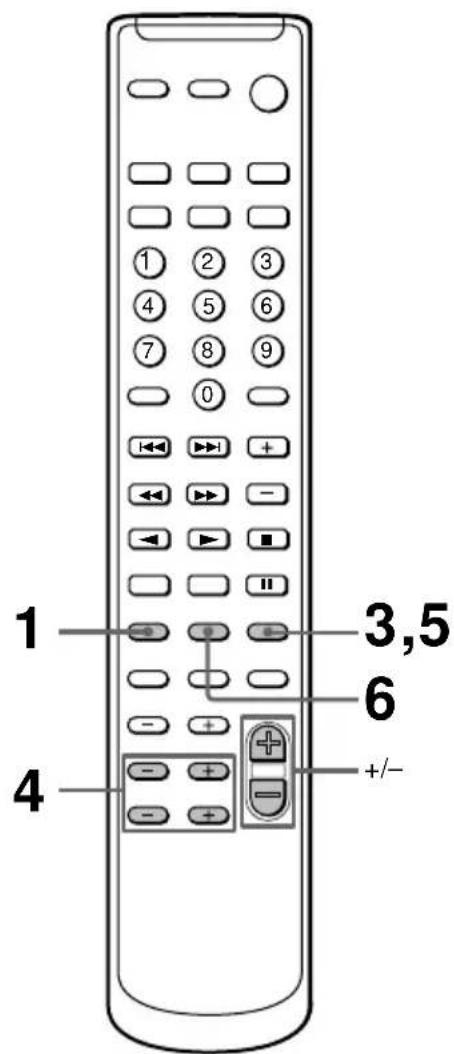

1. Appuyez sur DOLBY (ou plusieurs fois sur SURROUND MODE de la télécommande) pour sélectionner DOLBY. 2. Appuyez plusieurs fois sur CENTER MODE jusqu'à ce que le mode Dolby Pro Logic désiré s'affiche.

Choisissez le mode Dolby Pro Logic correspondant à votre configuration d'enceintes (voir page 8).

À chaque pression sur la touche,

l'indication change comme suit :

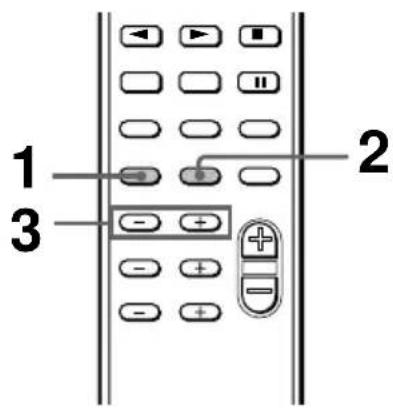

3 Appuyez sur SURROUND T.TONE de la télécommande.

Vous entendez alors la tonalité d'essai à chaque enceinte dans l'ordre ci-dessous.

Réglez le volume de la tonalité d'essai.

NORMAL, WIDE :

3CH :

PHANTOM :

4 Réglez le volume pour que, sur votre position d'écoute, le niveau sonore de la tonalité d'essai soit le même aux deux enceintes.

Pour régler le niveau sonore de l'enceinte centrale, appuyez sur CENTER, puis sur - ou + (ou sur LEVEL CENTER - ou + de la télécommande).

Pour régler le niveau sonore des enceintes arrière, appuyez sur REAR, puis sur - ou + (ou sur LEVEL REAR - ou + de la télécommande).

5 Après avoir terminé les réglages, appuyez sur SURROUND T.TONE de la télécommande.

La tonalité d'essai est désactivée.

6 Appuyez plusieurs fois sur SURROUND DELAY de la télécommande pour régler le délai. Pour améliorer l'effet surround, retardez le signal de sortie des enceintes arrière. Si les enceintes arrière se trouvent dans une grande pièce ou sont éloignées de la position d'écoute, diminuez le délai.

À chaque pression sur la touche, l'indication change comme suit :

Remarques

• En mode 3CH, le délai n'est pas réglable.
• La tonalité d'essai ne peut être utilisée que pour le mode Dolby Pro Logic Surround.

Conseil

Si vous tournez MASTER VOLUME sur la chaîne, cela change le niveau du son de toutes les enceintes à la fois.

Raccordement de maillons audiovisuels en option

Vous pouvez étendre les possibilités d'utilisation de la chaîne en y raccordant des maillons en option. Consultez le mode d'emploi de chaque maillon.

Raccordement d'une console de jeux vidéo / lecteur de disque laser

Branchez les fiches à des prises de même couleur.

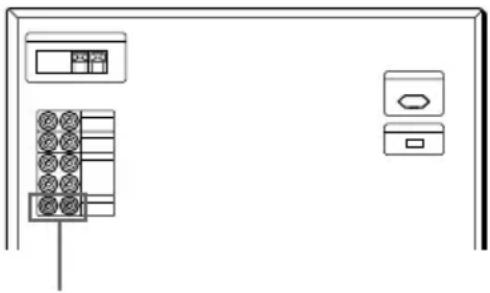

Vers la sortie audio d'une console de jeux vidéo / lecteur de disque laser

Pour écouter le son d'une console de jeux vidéo / lecteur de disque laser

Appuyez sur VIDEO 2.

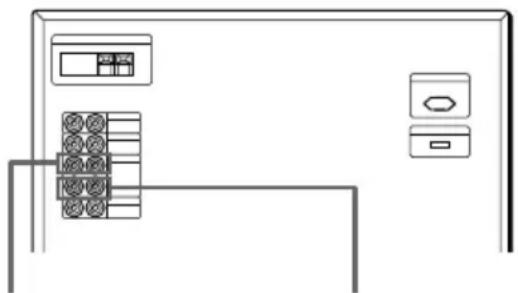

Raccordement d'un magnétoscope

Branchez les fiches à des prises de même couleur.

Vers l'entrée audio d'un magnétoscope Vers la sortie audio d'un magnétoscope

Pour écouter le son d'un magnétoscope

Appuyez sur VIDEO 1.

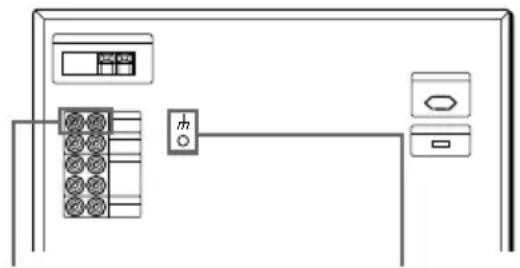

Raccordement d'une platine tourne-disque

Branchez les fiches à des prises de même couleur.

Vers la sortie (ligne) analogique d'une platine tourne-disque Borne SIGNAL GND

Pour écouter le son d'une platine tourne-disque

Appuyez sur PHONO.

Conseil

Pour diminuer les parasites, raccorder le fil de terre fourni avec la platine tourne-disque à la borne SIGNAL GND de la chaîne.

Raccordement d'antennes extérieures en option

Pour améliorer la réception, raccordez la chaîne à une antenne extérieure.

Antenne FM

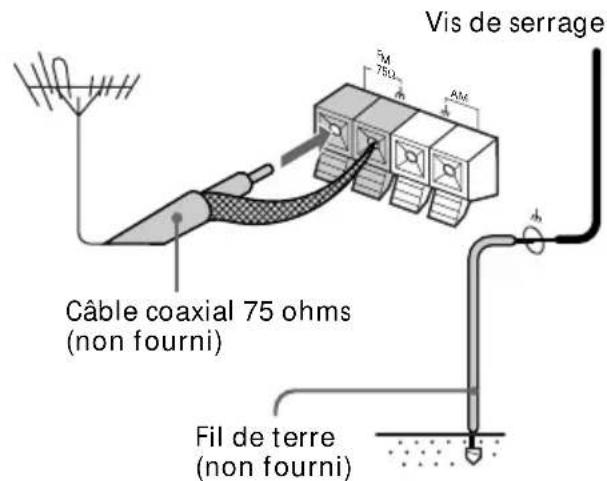

Raccordez l'antenne FM extérieure en option. Vous pouvez également utiliser une antenne de télévision.

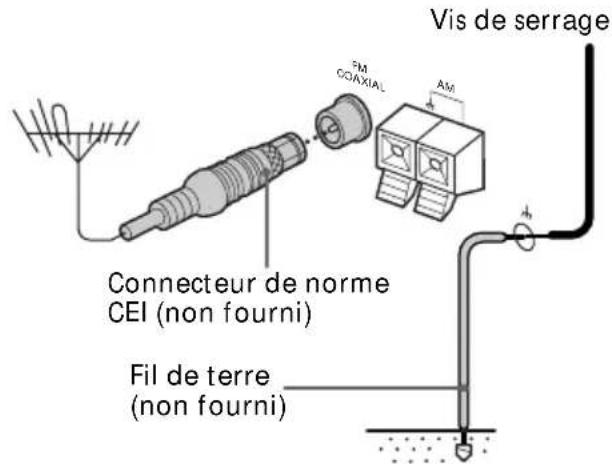

Pour le modèle européen

Pour les autres modèles

Antenne AM

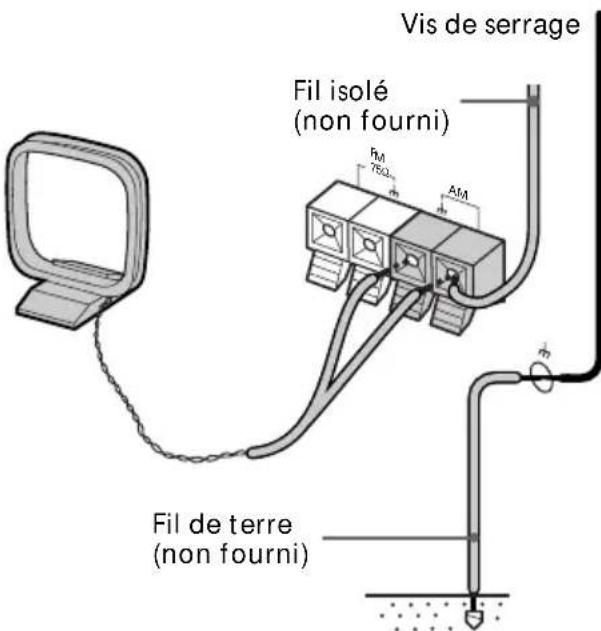

Raccordez un fil isolé de 6 à 15 mètres à la borne d'antenne AM. Laissez l'antenne-cadre AM fournie connectée.

Pour le modèle européen

Pour les autres modèles

Important

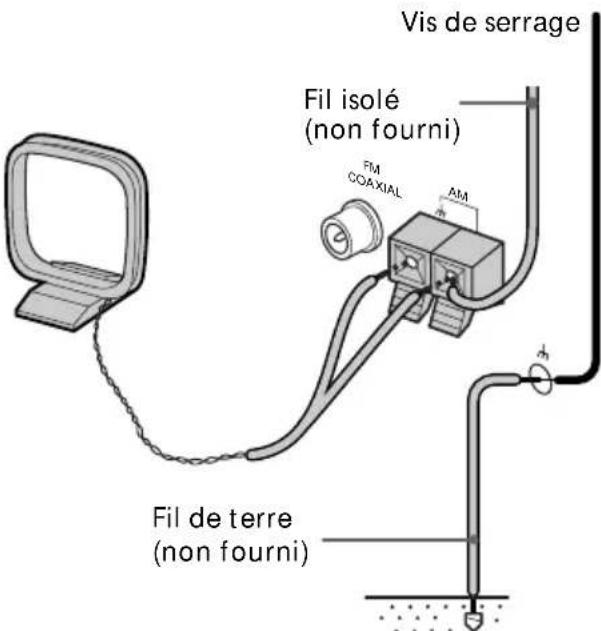

Si vous raccordez une antenne extérieure, mettez-la à la terre à la borne SIGNAL GND à l'aide de la vis de serrage pour protéger la chaîne contre la foudre. Pour ne pas risquer une explosion, ne raccordez pas le fil de terre à un tuyau de gaz.

La radio

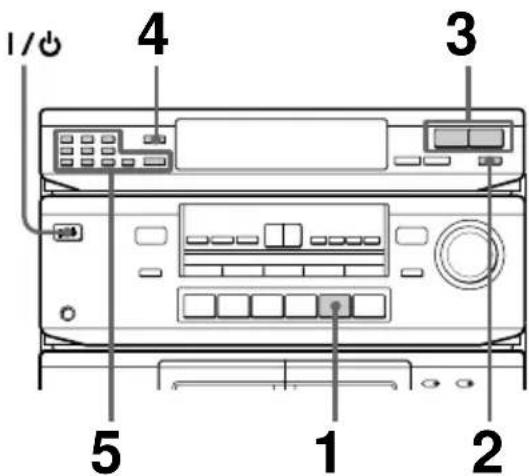

Préréglage des stations de radio

Vous pouvez prérégler jusqu'à 30 stations : 20 pour FM et 10 pour AM.

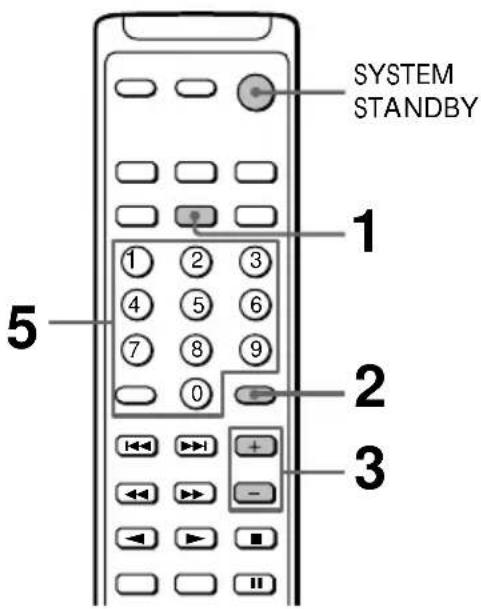

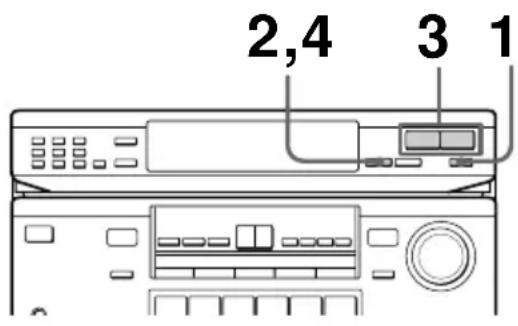

1 Allumez la chaîne et appuyez sur TUNER. 2 Appuyez plusieurs fois sur BAND pour choisir FM ou AM.

3 Appuyez sur TUNING + ou - (ou sur CH/PRESET + ou - de la télécommande).

Appuyez sur + pour passer sur une fréquence supérieure.

Appuyez sur - pour passer sur une fréquence inférieure.

Pour faire automatiquement l'accord sur une station (Accord automatique)

Maintenez la touche TUNING + ou - enfoncée pendant une seconde environ et relâchez-la lorsque les fréquences commencent à changer.

Lorsque le tuner fait l'accord sur une station, le balayage s'arrête automatiquement et "TUNED" s'affiche.

Conseil

Pour arrêter l'accord automatique avant l'accord sur une station, appuyez sur TUNING + ou -.

Pour faire l'accord sur une station faiblement captée (accord manuel)

Appuyez plusieurs fois sur TUNING + ou - pour choisir la fréquence désirée. Lorsqu'une station est captée, "TUNED" s'affiche.

4. Appuyez sur MEMORY.

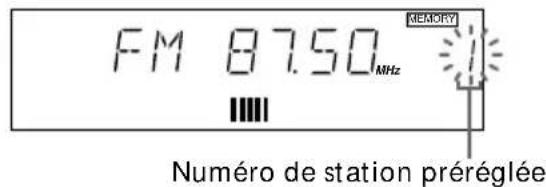

"MEMORY" s'affiche et le numéro de la dernière station préréglée clignote.

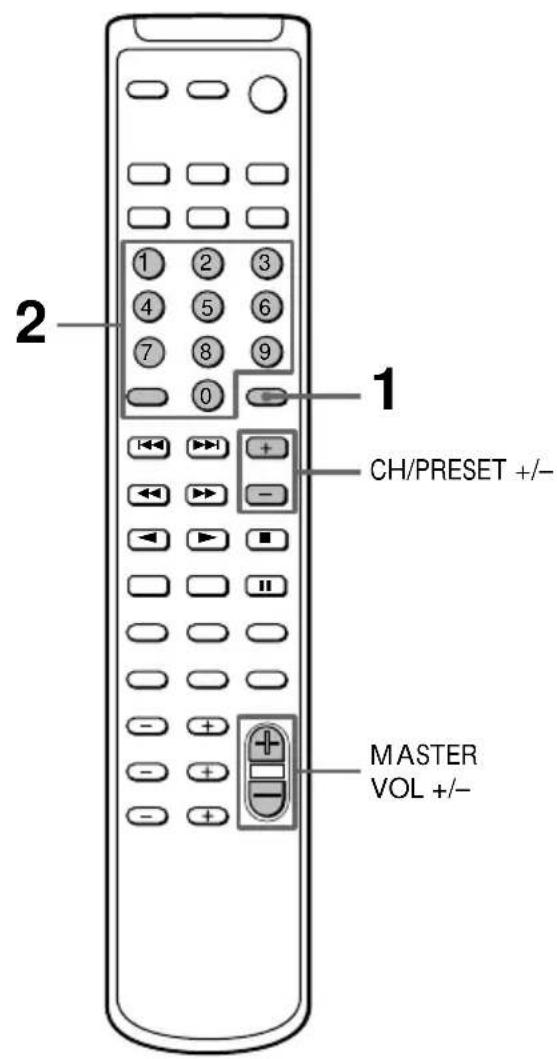

5. À l'aide des touches numériques (1 à 9, 0/10 (ou 0 de la télécommande) et >10), choisissez un numéro de station préréglée.

Pour désir Appuyez sur
5	5
10 0/10	(ou 0)
15 >10 → 1 → 5
20	>10 → 2 → 0/10 (ou 0)

La station est mémorisée sur le numéro de station préréglée choisi.

6. Pour mémoriser d'autres stations, répétez les opérations décrites aux étapes 2 à 5.

Pour changer un numéro de station préréglée

Recommencez les opérations depuis l'étape 2.

Pour changer l'intervalle d'accord AM (sauf pour le modèle européen)

L'intervalle d'accord AM a été préréglé à 9 kHz en usine. Pour le changer, appuyez plusieurs fois sur BAND pour choisir AM, puis éteignez la chaîne. Tout en maintenant la touche MEMORY enfoncée, rallumez la chaîne. Lorsque vous changez l'intervalle d'accord, ceci efface toutes les stations préréglées. Pour ramener l'intervalle au réglage d'usine, répétez les opérations ci-dessus.

Conseils

• Si "MEMORY" disparaît avant que vous n'ayez pu choisir le numéro de station préréglée, appuyez à nouveau sur MEMORY.
• Les stations préréglées restent en mémoire plusieurs jours si vous débranchez le cordon d'alimentation ou en cas de panne de courant.

Balayage des stations préréglées

1 Appuyez plusieurs fois sur BAND pour choisir FM ou AM. 2 Appuyez sur MEMORY SCAN. Un numéro de station préréglé clignote.

Numéro de station préréglée

3 Appuyez sur TUNING + ou -. Appuyez sur + pour balayer les numéros de station préréglée supérieurs. Appuyez sur - pour balayer les numéros de station préréglée inférieurs. Vous entendez chaque station préréglée pendant quatre secondes environ. 4 Dès que vous entendez la station désirée, appuyez à nouveau sur MEMORY SCAN.

Le balayage des stations préréglées s'arrête.

Conseil

Lors du balayage des stations préréglées, il se peut que certaines stations soient sautées si leur signal est faible. Pour ces stations, effectuez l'accord manuellement.

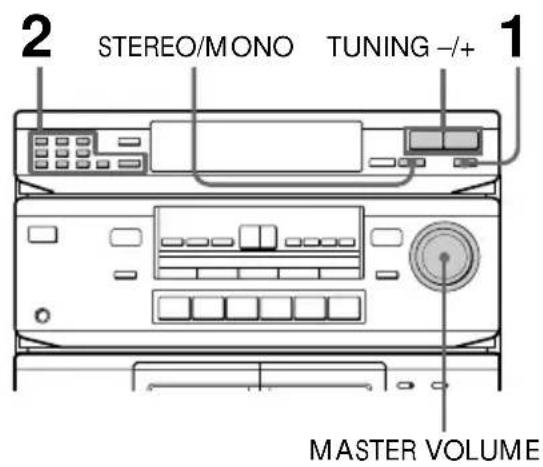

Écoute de la radio

— Accord sur les stations préréglées

Préréglez tout d'abord les stations dans la mémoire du tuner (voir page 14).

1 Appuyez plusieurs fois sur BAND pour choisir FM ou AM. 2 À l'aide des touches numériques (1 à 9, 0/10 (ou 0 de la télécommande) et >10), choisissez un numéro de station préréglée.

Pour désir Appuyez sur
5	5
10 0/10	(ou 0)
15 >10 → 1 → 5
20	>10 → 2 → 0/10 (ou 0)

En utilisant la télécommande

Appuyez sur CH/PRESET + pour des numéros de station préréglée supérieurs. Appuyez sur CH/PRESET - pour des numéros de station préréglée inférieurs.

3 Pour écouter d'autres stations préréglées, répétez les opérations décrites aux étapes 1 et 2.

Pour régler le volume

Tournez MASTER VOLUME (ou appuyez sur MASTER VOL + / - de la télécommande).

Pour écouter une station qui n'a pas été préréglée

Après l'étape 1, maintenez la touche TUNING + ou - (ou CH/PRESET + ou - de la télécommande) enfoncée pendant une seconde environ et relâchez-la lorsque les fréquences commencent à défiler. Le balayage s'arrête lorsque le tuner fait l'accord sur une station (Accord automatique).

Après l'étape 1, appuyez plusieurs fois sur TUNING + ou - (ou sur CH/PRESET + ou - de la télécommande) jusqu'à ce que la fréquence désirée s'affiche. Lorsqu'une station est captée, "TUNED" s'affiche (Accord manuel).

Conseils

• Si la réception FM est parasitée, appuyez sur STEREO/MONO de façon que "MONO" s'affiche. Il n'y aura pas d'effet stéréo, mais la réception sera toute pure. Appuyez à nouveau sur la touche pour rétablir l'effet stéréo.
• Pour améliorer la réception, réorientez les antennes fournies.

La platine-cassette

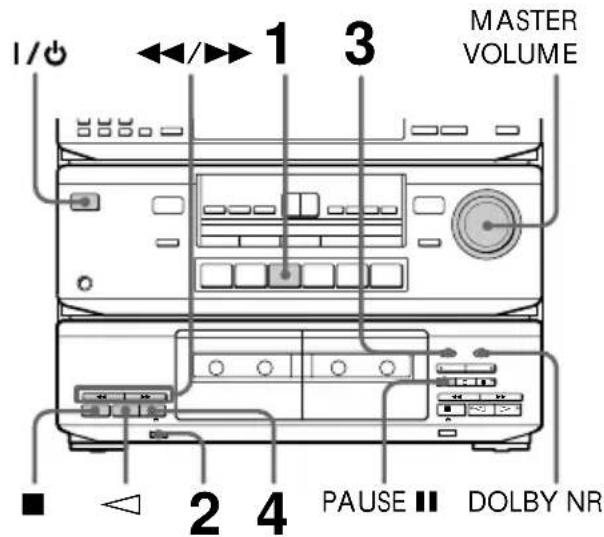

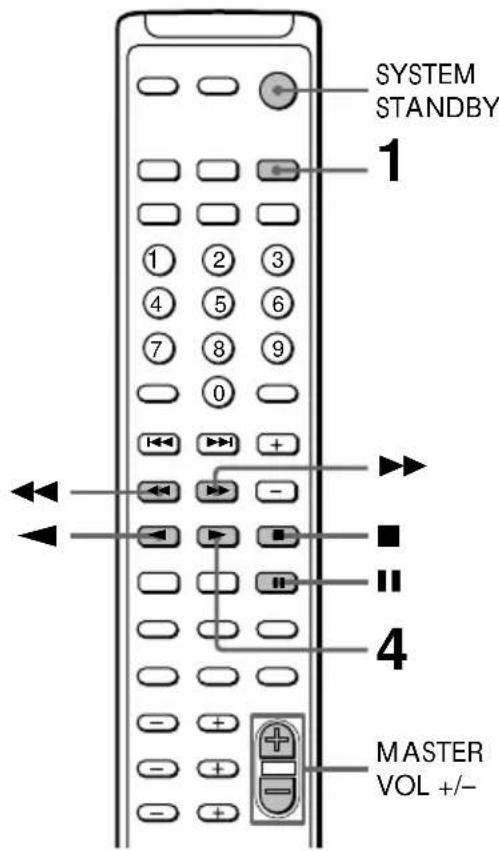

Lecture d'une cassette

Vous pouvez utiliser tout type de cassette : TYPE-I (normal), TYPE-II (CrO2) et TYPE-IV (métal). La platine détecte automatiquement le type de cassette.

La télécommande fournie a été réglée en usine pour commander la platine B. Pour commander la platine A, appuyez sur la touche numérique 4 tout en maintenant la touche TAPE enfoncée.

Pour sélectionner à nouveau la platine B, appuyez sur la touche numérique 5 tout en maintenant la touche TAPE enfoncée.

1. Allumez la chaîne et appuyez sur TAPE. 2. Appuyez sur ▲ et introduisez une cassette enregistrée.

L'illustration ci-dessous indique comment introduire une cassette enregistrée dans la platine A.

Face à écouter tournée vers vous

3 À l'aide de DIRECTION, choisissez la ou les faces que vous désirez écouter.

Choisissez ⇄ pour n'écouter qu'une seule face. Choisissez ⇄ pour écouter les deux faces continuellement*.

Choisissez RELAY pour écouter les deux platines l'une après l'autre*.

4 Appuyez sur ▶

Appuyez sur ◀ pour écouter la face arrière.

• La platine s'arrête automatiquement après avoir répété la lecture cinq fois.

Pour	Faites ceci :
arrêter la lecture	appuyez sur ■.
passer en pause (platine B seulement)	appuyez sur PAUSE ■(ou sur ■de la télécommande). Appuyez à nouveau pour reprendre la lecture.
faire avancer rapidement la bande	appuyez sur ▲ (pour la face avant) ou sur ▲ (pour la face arrêté) avec la platine arrêtée.
rembobiner la bande	appuyez sur ▲ (pour la face avant) ou sur ▲ (pour la face arrêté) avec la platine arrêtée.
retirer la cassette	appuyez sur ≦ avec la platine arrêtée.
régler le volume	tournez MASTER VOLUME (ou appuyez sur MASTER VOL +/- de la télécommande).

Lecture d'une cassette (suite)

Conseil

Pour écouter une cassette enregistrée avec le système Dolby NR, placez DOLBY NR sur B. Le système Dolby NR (réduction de bruit) élimine le souffle de bande en accentuant les signaux à faible niveau dans les hautes fréquences à l'enregistrement, puis en les abaissant à la lecture.

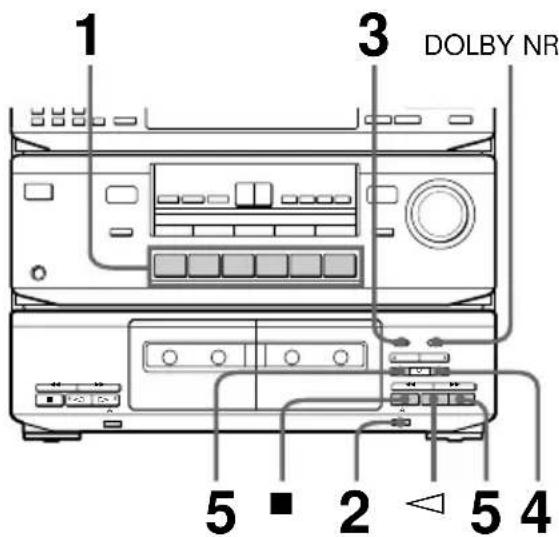

Enregistrement sur une cassette

Vous pouvez enregistrer un CD, certaines plages de celui-ci ou commencer l'enregistrement au milieu de la cassette. Pour faire une copie d'une cassette, reportez-vous à "Enregistrement d'une cassette" (page 20). Vous pouvez utiliser des cassettes TYPE-I (normal) ou TYPE-II (CrO2). Le niveau d'enregistrement est réglé automatiquement.

1 Appuyez sur l'une des touches de fonction pour choisir la source à enregistrer.

2 Appuyez sur ▲ et introduisez une cassette vierge dans la platine B.

Face sur laquelle vous désirez enregistrer tournée vers vous

3 À l'aide de DIRECTION, choisissez la ou les faces sur lesquelles vous désirez enregistrer.

Choisissez ⇄ pour n'enregistrer que sur une seule face. Choisissez → pour enregistrer sur les deux faces*.

4 Appuyez sur REC ●

Le témoin ▷ s'allume pour l'enregistrement sur la face tournée vers vous. S'il ne s'allume pas, appuyez une fois sur ▷. La platine règle automatiquement le niveau d'enregistrement.

5 Appuyez sur PAUSE I ou sur ▷

Appuyez deux fois sur < pour commencer à enregistrer sur la face arrière. L'enregistrement commence.

6 Lancez la lecture de la source.

• L'enregistrement s'arrête lorsque la bande atteint la fin de la face arrière.

Pour	Appuyez sur
arrêter l'enregistrement	■.
passer en pause	PAUSE ■. Appuyez à nouveau pour reprendre l'enregistrement.
retirer la cassette	△ avec la platine arrêtée.

Conseils

• Pour enregistrer avec le système Dolby NR, placez DOLBY NR sur B avant de commencer l'enregistrement.
• Pour protéger vos enregistrements contre un effacement accidentel, cassez la languette de protection (voir page 26).

Remarque

Si vous appuyez sur les touches de la platine A pendant que la platine B enregistre, le son enregistré est interrompu.

Enregistrement de la radio

Vous pouvez enregistrer une émission de radio sur une cassette en rappelant une station préréglée.

Vous pouvez utiliser des cassettes TYPE-I (normal) ou TYPE-II (CrO₂). Le niveau d'enregistrement est réglé automatiquement.

1 Appuyez sur △ et introduisez une cassette vierge dans la platine B. 2 Appuyez plusieurs fois sur BAND pour choisir FM ou AM. 3 À l'aide des touches numériques (1 à 9, 0/10 (ou 0 de la télécommande) et >10), choisissez un numéro de station préréglée.

PourCHOISIR	APPUYEZ sur
5	5
10	0/10 (ou 0)
15	>10→1→5
20	>10→2→0/10 (ou 0)

En utilisant la télécommande

Appuyez sur CH/PRESET + pour des numéros de station préréglée supérieurs. Appuyez sur CH/PRESET - pour des numéros de station préréglée inférieurs.

4 Spécifiez la direction.

Choisissez ⇄ pour n'enregistrer que sur une seule face. Choisissez → pour enregistrer sur les deux faces*.

5 Appuyez sur REC ●

La platine est placée en mode d'attente d'enregistrement.

6 Appuyez sur PAUSE I ou sur ▶

Appuyez deux fois sur < pour commencer à enregistrer sur la face arrière.

L'enregistrement commence.

*L'enregistrement s'arrête lorsque la bande atteint la fin de la face arrière.

Pour arrêter l'enregistrement

Appuyez sur ■.

Conseils

• Pour enregistrer des stations qui n'ont pas été préréglées, faites l'accord sur la station désirée à l'aide de la fonction d'accord manuel ou d'accord automatique (voir page 14).
• Si vous constatez des parasites lors de l'enregistrement d'une émission de radio AM, réorientez l'antenne AM pour les réduire.
• Pour enregistrer avec le système Dolby NR, placez DOLBY NR sur B avant de commencer l'enregistrement.

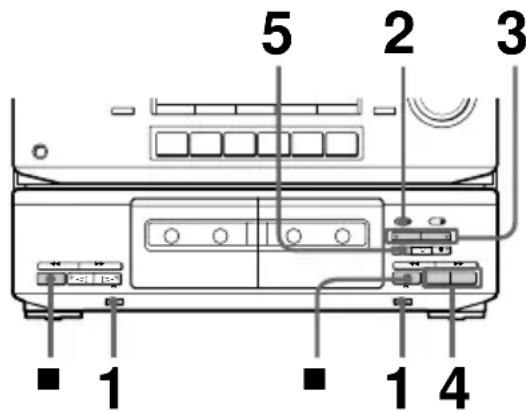

Enregistrement d'une cassette

— Copie

Cette fonction vous permet de copier la cassette de la platine A sur la cassette de la platine B à la vitesse normale ou à grande vitesse. Vous pouvez utiliser des cassettes TYPE-I (normal) ou TYPE-II (CrO2). Le niveau d'enregistrement est réglé automatiquement.

1 Appuyez sur ▲ et introduisez une cassette enregistrée dans la platine A et une cassette vierge dans la platine B. 2 À l'aide de DIRECTION, choisissez la ou les faces sur lesquelles vous désirez enregistrer.

Choisissez ⇄ pour n'enregistrer que sur une seule face. Choisissez →* ou RELAY** pour enregistrer sur les deux faces.

• * L'enregistrement sur la face arrière de la cassette de la platine B commence indépendamment de la lecture de la cassette de la platine A. ** L'enregistrement sur la face arrière de la cassette de la platine B commence en même temps que la lecture de la face arrière de la cassette de la platine A.

3 Choisissez la vitesse de copie.

Appuyez sur NORMAL pour une copie à la vitesse normale.

Appuyez sur HIGH pour une copie à grande vitesse.

Le témoin du bouton choisi s'allume et la platine-cassette est placée en mode d'attente de copie.

4 Choisissez la face par laquelle vous désirez commencer la copie. Appuyez sur ▶ pour commencer l'enregistrement de la face avant. Appuyez sur ◀ pour commencer l'enregistrement de la face arrière. 5 Appuyez sur PAUSE pour commencer la copie.

Pour arrêter une copie à la vitesse normale

Appuyez sur ■ de la platine B.

Pour arrêter une copie à grande vitesse

Appuyez sur ■ des deux platines.

Conseils

• Pendant une copie à grande vitesse, seule est active.
• Si la cassette originale a été enregistrée en Dolby NR B, la copie est automatiquement exécutée en Dolby NR B. Placez toutefois DOLBY NR sur B si vous désirez contrôler le son pendant une copie à la vitesse normale.

Remarque

Un téléviseur placé près de la chaîne peut causer des parasites durant une copie à grande vitesse. Dans un tel cas, éteignez le téléviseur ou éloignez-le de la chaîne.

Copie de certaines parties d'une cassette

Lors d'une copie à la vitesse normale, vous pouvez sauter des parties que vous ne désirez pas enregistrer.

1 Appuyez sur de la platine A au début de la partie que vous pouvez sauter. La platine B est placée en mode de pause d'enregistrement. 2 Localisez le point où vous pouvez reprendre l'enregistrement sur la cassette de la platine A, et arrêtez la bande à cet endroit. 3 Appuyez sur PAUSE pour reprendre la copie.

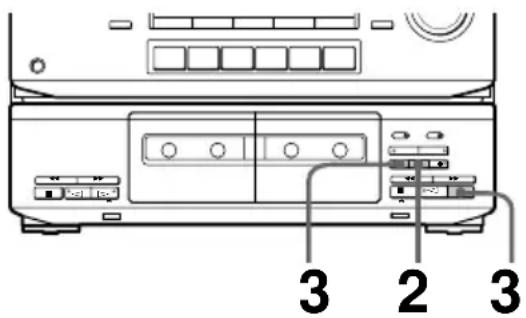

Insertion d'espaces vierges entre les plages à l'enregistrement

• Insertion d'espaces

Cette fonction vous permet d'insérer un espace vierge de 4 secondes entre les plages ou d'effacer les parties indésirables d'une cassette.

1 Commencez l'enregistrement. 2 Appuyez sur REC MUTING à l'endroit où vous désirez insérer un espace vierge. "REC" clignote sur l'afficheur et un espace vierge est enregistré sur la bande. Après 4 secondes, s'allume et la platine-cassette est placée en mode de pause d'enregistrement. 3 Appuyez sur PAUSE ou pour reprendre l'enregistrement.

Lors d'une copie à la vitesse normale, appuyez sur PAUSE pour reprendre l'enregistrement.

Conseil

Pour insérer un espace vierge de plus de 4 secondes, maintenez la touche REC MUTING enfoncée le temps nécessaire. Avec 4 secondes, le clignotement de "REC" s'accélère.

Lorsque vous relâchez REC MUTING, le témoin s'allume et la platine est placée en mode de pause d'enregistrement.

Appuyez sur PAUSE pour reprendre l'enregistrement.

Réglage du son

Comment régler le son

Vous pouvez régler les graves et les aiguës.

Appuyez sur TONE, puis sur + ou - pour régler la qualité tonale.

• À chaque pression sur TONE, le mode de réglage change alternativement entre les graves et les aigus.

Écoute avec un casque d'écoute

Branchez le casque d'écoute à PHONES.

Choix de champs acoustiques préprogrammés

Cette fonction vous permet de désirer un champ acoustique adapté au type de musique que vous écoutez. Cinq effets de champ acoustique ont été préprogrammés.

Appuyez sur l'une des touches SOUND FIELD jusqu'à ce que le champ acoustique désiré s'affiche.

Choisissez le champ acoustique comme suit :

Appuyez sur Pour obtenir

1 ROCK des sons puissants et clairs avec une accentuation des graves et des aiguës.

2 POPS dessons légers et lumineux avec une accentuation des aiguës et des fréquences moyennes.

3 CLASSIC dessons étendus, ouverts avec beaucoup de réverbération avec un effet surround.

4 MOVIE l'ambiance sonore d'une salle de cinéma avec un effet surround.

5 GAME le son percutant de yeux video avec un effet surround.

Pour annuler les effets de champ acoustique

Appuyez sur la touche SOUND FIELD. "OFF" s'affiche et l'effet de champ acoustique est annulé.

En utilisant la télécommande

Appuyez plusieurs fois sur SOUND FIELD jusqu'à ce que le champ acoustique désiré s'affiche.

À chaque pression sur la touche, l'affichage change comme suit :

Conseil

Pour obtenir un champ acoustique CLASSIC, MOVIE ou GAME sans effet surround, appuyez sur l'une des touches SURROUND MODE pour éteindre le témoin correspondant.

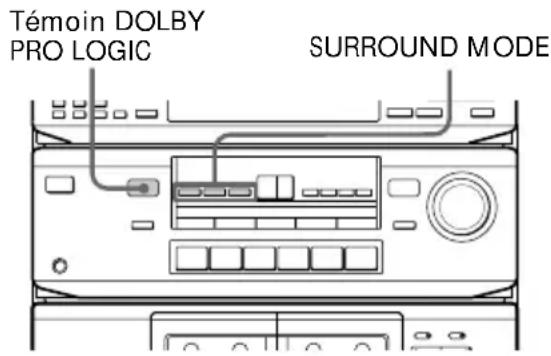

Choix du mode surround

Pour tirer tous les avantages du son surround, choisissez le mode surround qui correspond au type de musique que vous écoutez. Il y a trois modes surround préprogrammés.

Appuyez sur l'une des touches SURROUND MODE (DOLBY, HALL ou SIMULATED) pour activer le son surround.

Le témoin du mode choisi s'allume sur l'afficheur.

Lorsque vous choisissez le mode DOLBY, le témoin DOLBY PRO LOGIC s'allume.

Choisissez le mode surround comme suit :

Appuyez sur	Pour
DOLBY	décoder des programmes traités en Dolby Pro Logic Surround et obtenir l'ambiance sonore d'une salle de cinéma.
HALL	obtenir l'ambiance sonore d'une salle de concert.
SIMULATED	créer un effet stéreo simulé à partir d'un son mono.

Choix du mode surround (suite)

Pour annuler le son surround

Appuyez sur la touche SURROUND MODE (DOLBY, HALL ou SIMULATED) pour sélectionner le mode souhaité.

En utilisant la télécommande

Vous pouvez également désactiver le mode surround avec la télécommande.

Appuyez plusieurs fois sur SURROUND MODE pour afficher le mode surround désiré.

À chaque pression sur la touche, l'affichage change comme suit :

Conseil

Vous pouvez déterminer si le programme est encodé en Dolby Surround en regardant sur l'emballage. Notez, toutefois, que certaines cassettes vidéo et disques laser utilisent le son Dolby Surround sans que cela soit indiqué sur l'emballage.

Vous pouvez renforcer les graves du superwoofer pour améliorer l'effet d'ambiance. Réglez le superwoofer depuis votre position d'écoute avec la télécommande.

1. Appuyez sur WOOFER ON/OFF (ou sur S.WOOFER ON/OFF de la télécommande) pour activer le superwoofer. Le témoin SUPER WOOFER s'allume.

2. Appuyez sur S.WOOFER PHASE de la télécommande pour choisir la polarité qui procure la meilleure reproduction des graves. 3. Appuyez sur WOOFER, puis sur - ou + pour régler le niveau du superwoofer (ou sur LEVEL S.WOOFER +/- de la télécommande).

Remarques

• Vous ne pouvez régler le niveau du superwoofer que lorsque le superwoofer est activé (lorsque le témoin SUPER WOOFER est allumé).
• Vous ne pouvez pas utiliser le superwoofer en mode PHONO (le message "SELECT OTHER FUNCTION" (choisissez une autre fonction) s'affiche).

Informations supplémentaires

Précautions

Tension d'alimentation

Avant de brancher la chaîne, assurez-vous que sa tension d'alimentation est la même que celle du secteur.

Sécurité

• La chaîne n'est pas isolée du secteur tant qu'elle reste branchée à la prise murale, même lorsqu'elle est éteinte.
• Débranchez la chaîne de la prise murale si vous prévoyez qu'elle ne sera pas utilisée pendant longtemps. Pour débrancher le cordon d'alimentation, tirez-le par la fiche. Ne tirez jamais directement sur le cordon.
• Si un objet ou du liquide tombe à l'intérieur de la chaîne, débranchez-la et faites-la contrôler par un technicien qualifié avant de la réutiliser.
• Le cordon d'alimentation ne doit être remplacé que dans un centre de service après-vente qualifié.

• Placez la chaîne dans un endroit bien aéré pour éviter toute accumulation de chaleur à l'intérieur.
• Ne placez pas la chaîne en position inclinée.
• Ne placez pas la chaîne dans un endroit :

- extrêmement chaud ou froid ; - poussiéreux ou sale ; - très humide ; - soumis à des vibrations ; - en plein soleil.

Précautions (suite)

Avant d'introduire une cassette dans la platine-cassette

Tendez la bande. Une bande mal tendue peut se prendre dans le mécanisme de la platine et être endommagée.

Utilisation de cassettes de plus de 90 minutes

La bande de ces cassettes est très élastique. Évitez de passer trop souvent entre la lecture, l'arrêt, le bobinage rapide, etc. La bande risquerait de se prendre dans le mécanisme de la platine.

Pour protéger vos enregistrements

Pour éviter d'effacer accidentellement une cassette, cassez la languette protectrice de la face A ou B de la cassette, comme illustré. Si, par la suite, vous désirez effectuer un nouvel enregistrement sur cette cassette, recouvrez l'orifice où se trouvait la languette avec du ruban adhésif.

Languette de la face B Languette de la face A

Si vous utilisez une cassette TYPE-II (CrO2) ou TYPE-IV (métal), veillez à ne pas recouvrir ses fentes de détection. Ces fentes permettent à la platine-cassette de reconnaître automatiquement le type de bande.

Fentes de détection (Ne les recouvrez pas avec du ruban adhésif.)

Nettoyage des têtes

Nettoyez les têtes toutes les 10 heures d'utilisation. Des têtes sales peuvent causer :

• une distorsion du son ; - un faible niveau sonore ; des pertes de son ;
• un effacement incomplet de la bande ;
• une absence d'enregistrement.

Nettoyez les têtes avant d'effectuer un enregistrement important ou après avoir écouté de vieilles cassettes.

Utilisez une cassette de nettoyage de type sec ou de type humide vendue séparément. Pour plus de précisions, consultez le mode d'emploi de la cassette de nettoyage.

Démagnétisation des têtes

Toutes les 20 à 30 heures d'utilisation, démagnétisez les têtes et les pièces métalliques venant en contact avec la bande à l'aide d'une cassette de

démagnétisation vendue séparément. Pour plus de précisions, consultez le mode d'emploi de la cassette de démagnétisation.

Nettoyage du coffret

Utilisez un chiffon doux légèrement imbibé d'une solution de détergent doux.

N'utilisez jamais de solvants puissants tels que diluants ou benzine. Ils pourraient endommager la finition.

Pour toute question sur votre chaîne et pour tout problème, veuillez vous adresser à votre revendeur Sony le plus proche.

Guide de dépannage

En cas de problème avec la chaîne, utilisez ce guide pour le résoudre.

Avant cela, vérifiez si la fiche du cordon d'alimentation est bien enfoncée dans la prise et si les enceintes sont bien connectées.

Si le problème persiste, consultez le revendeur Sony le plus proche.

Généralités

Il n'y a pas de son.

• Tournez MASTER VOLUME dans le sens des aiguilles d'une montre.
• Le casque d'écoute est branché. Raccordez les antennes. Assurez-vous que les connexions des enceintes ont correctement été effectuées.
• Le dispositif de protection de l'amplificateur platine-cassette a été activé par suite d'un court-circuit ("PROTECT" clignote). Éteignez l'amplificateur platine-cassette, remédiez au court-circuit, puis rallumez-le.

Ronflement ou parasites importants

• Il y a un téléviseur ou un magnétoscope trop près de la chaîne. Éloignez la chaîne du téléviseur ou du magnétoscope. Raccordez un fil de terre à la borne SIGNAL GND.

La télécommande ne fonctionne pas.

• Il y a un obstacle entre la télécommande et la chaîne.
• La télécommande n'est pas dirigée vers le capteur de la chaîne.
• Les piles sont épuisées. Remplacez-les.
• Lorsque vous appuyez sur TV CONTROL, la télécommande ne commande que le téléviseur. Dans ce cas, vous devez appuyer sur l'une des touches SYSTEM CONTROL/FUNCTION avant de commander l'ampli-tuner platine à cassette ou un autre appareil.

Enceintes

Absence de son sur un canal, ou volume des canaux gauche et droit déséquilibré

• Vérifiez les raccordements et la position des enceintes.

Il n'y a de son qu'à l'enceinte centrale.

• La source est mono. Désactivez le mode Pro Logic.

Il n'y a pas de son à l'enceinte centrale.

• Le mode Pro Logic est réglé sur PHANTOM. Choisissez un autre mode.
• Réglez correctement le niveau CENTER (voir page 11).

Il n'y a pas de son aux enceintes arrière.

• Le mode Pro Logic nécessite le mode 3CH logic. Choisissez un autre mode.
• Réglez correctement le niveau REAR (voir page 11).
• Les effets sonores du programme d'écoute sont limités. Vérifiez le niveau sonore avec la tonalité d'essai.

Platine-cassette

Les touches de commande de la bande sont inopérantes.

• Attendez que l'indication ne clignote plus. (L'utilisation n'est pas possible pendant les trois premières secondes qui suivent la mise sous tension.)
• Introduisez correctement la cassette et refermez bien le logement de cassette.

L'enregistrement de la cassette est impossible.

• Il n'y a pas de cassette dans le logement.
• La languette de la cassette a été enlevée (voir "Pour protéger vos enregistrements" à la page 26). - La cassette est à la fin de la bande.

L'enregistrement et la lecture sont impossibles ou il y a une chute du niveau sonore.

• Les têtes sont sales. Nettoyez-les (voir "Nettoyage des têtes" à la page 26).
• Les têtes d'enregistrement/lecture sont magnétisées. Démagnétisez-les (voir "Démagnétisation des têtes" à la page 26).

Guide de dépannage (suite)

L'effacement de la bande n'est pas complet.

• Les têtes d'enregistrement/lecture sont magnétisées. Démagnétisez-les (voir "Démagnétisation des têtes" à la page 26).

Pleurage et scintillement excessifs, ou pertes du son

• Les cabestans ou les galets presseurs sont sales. Nettoyez-les (voir "Nettoyage des têtes" à la page 26).

Augmentation des parasites ou effacement des hautes fréquences

• Les têtes d'enregistrement/lecture sont magnétisées. Démagnétisez-les (voir "Démagnétisation des têtes" à la page 26).

Le son est déséquilibré.

Assurez-vous que le réglage Dolby NR correspond à celui qui a été utilisé à l'enregistrement. - Éloignez la chaîne du téléviseur ou du magnétoscope.

La bande s'arrête avant d'être complètement rembobinée.

- La bande est mal tendue. Tendez-la. - Le boîtier de la cassette est déformé. Utilisez une autre cassette.

La cassette est bruyante lors de l'avance rapide ou du rembobinage.

• Ce bruit est causé par la cassette et ne provient pas d'un problème mécanique.

La touche est inopérante.

• Il y a eu une panne de courant ou le cordon d'alimentation a été débranché pendant l'utilisation du lecteur de cassette. Rétablissez l'alimentation.

Courte interruption du son à la lecture

• Vous avez appuyé sur , ou d'une platine pendant la lecture de l'autre platine. Ou vous avez appuyé sur PAUSE , ou de la platine B pendant la lecture de la platine A.

Tuner

L'accord sur une station ne s'effectue pas.

• Réglez les antennes. Raccordez l'antenne extérieure FM.
• Si vous avez déménagé, pré-réglez à nouveau les stations.

Ronflement ou parasites importants ("TUNED" ou "STEREO" clignote sur l'afficheur)

• Réglez l'antenne. L'intensité du signal est insuffisante. Raccordez l'antenne extérieure. - Faites l'accord sur une fréquence correcte.
• Éloignez la chaîne du téléviseur ou du magnétoscope.

Une émission FM stéréo ne peut être reçue en stéréo.

• Appuyez sur STEREO/MONO de façon que "STEREO" s'affiche.

Pour tout problème non décrit ci-dessus, réinitialisez la chaîne de la manière suivante :

1. Débranchez le cordon d'alimentation. 2. Tout en maintenant DOLBY enfoncé, rebranchez le cordon d'alimentation. Ceci réinitialise la chaîne aux réglages d'usine. Tous les réglages que vous avez effectués tels que ceux des stations pré-réglées sont effacés. Vous devrez les recommencer.

Spécifications

Section tuner

Antenne : antenne à fil FM

Bornes d'antenne 75 ohms, asymétrique

Fréquence intermédiaire 10,7 MHz

Section tuner AM

Plage d'accord

Modèle européen : 531 - 1 602 kHz

Autres modèles : 531 - 1 602 kHz (avec

l'intervalle réglé à

9 kHz)

530 - 1 710 kHz (avec

l'intervalle réglé à 10

kHz)

Antenne : antenne-cadre AM,

bornes d'antenne

extérieure

Fréquence intermédiaire 450 kHz

Section amplificateur

Modèles européens :

(FRONT)

Puissance de sortie DIN : 90 + 90 watts

(à l'arrière/centre/

woofer désactivé à 1 kHz,

8 ohms)

Puissance de sortie efficace en continu

110 + 110 watts

(à l'arrière/centre/

woofer désactivé à 1 kHz,

10 % DHT, 8 ohms)

70 watts/canal

(à SURROUND ON à

1 kHz, 10 % DHT,

8 ohms)

(ARRIÈRE) 40 watts

(à l'avant/centre/woofer

déactivé à 1 kHz,

8 ohms)

(CENTRE) 40 watts

(à l'avant/arrière/woofer

déactivé à 1 kHz,

8 ohms)

(CAISSON DE GRAVES) 70 watts

désactivé à 35 Hz

4 ohms)

Autres modèles :

Puissance musicale de crête

1600 watts (total)

Puissance de sortie efficace en continu

90 + 90 watts

(à l'arrière/centre/

woofer désactivé à 1 kHz

10% DHT, 8 ohms)

(Rear) 40 watts

sensibilité 2,5 mV

impédance 50 kilohms

CD (prises CINCH) :

sensibilité 400 mV

impédance 50 kilohms

VIDEO1, 2 (prises CINCH) :

sensibilité 250 mV

impédance 50 kilohms

Sorties

VIDEO1 (prises CINCH) :

tension 250 mV

impédance 1 kilohm

PHONES (jack stéréo) :

accepte des casques à

basse et haute impédance

Système d'enregistrement

4 pistes, 2 canaux stéréo

Pleurage et scintillement ±0,15 % crête pondéré

(CEI)

0,1 % efficace pondéré

(NAB)

±0,2 % crête pondéré

(DIN)

Réponse en fréquence

Avec DOLBY NR sur OFF

Cassette TYPE-I : 60 - 13000 Hz, ±3 dB

Cassette TYPE-II : 60 - 14000 Hz, ±3 dB

Généralités

Alimentation électrique

Modèles pour l'Europe, Singapour et la

Malaisie : 230 V CA, 50/60 Hz

Modèle australien : 230 V CA, 50 Hz

Autres modèles : 110 – 120 V CA ou

220-240 V CA,

50/60 Hz

(réglable par sélecteur de

tension)

Consommation électrique

220W

Dimensions (l / h / p) : env. 430 x 330 x 355 mm

Poids : env. 10,5 kg

Accessoires fournis :

Télécommande

RM-U581 (1)

Piles (2)

Antenne-cadre AM (1)

Antenne à fil FM (1)

La conception et les spécifications peuvent être

modifiées sans préavis.

Description des touches de la télécommande

Pour les touches qui ne sont pas décrites aux pages précédentes et celles qui portent un nom différent de celles sur l'appareil lui-même, reportez-vous au tableau ci-dessous.

Télécommande Appareil commandé Fonction
0 à 9	Tuner	Sélectionne les numérodes de station préréglee.
	Lecteur CD/Platine MD	Sélectionne les numérodes de plaque. 0 sélectionne la plaque 10.
	Téléviseur/Magnétoscope/Système de radiodiffusion directe par satellite	Sélectionne les numérodes de canal.
>10	Lecteur CD/Platine MD/Téléviseur	Sélectionne les numérodes de plaque supérieurs à 10.
CH/PRESET +/-	Tuner	Balaie et sélectionne les stations prérégliées.
	Téléviseur/Magnétoscope/Système de radiodiffusion directe par satellite	Sélectionne les canaux prérégliés.
D.SKIP	Lecteur CD	Saute des disques (lecteur CD avec changeur multidisque seulement).
DISC	Lecteur CD	Sélectionne les disques (lecteur CD Megastorage seulement).
←/→	Lecteur CD	Recherche les plages (en avant et en arrière).
	Platine-cassette/Platine MD/Magnétoscope	Commande le rembobinage ou l'avance rapide.
←/→	Lecteur CD/Platine MD	Saute des plages.
II	Lecteur CD/Platine-cassette/Platine MD/Magnétoscope	Passe en mode de pause.
▲	Lecteur CD/Platine-cassette/Platine MD/Magnétoscope	Lance la lecture.
■	Lecteur CD/Platine-cassette/Platine MD/Magnétoscope	Arrêté la lecture.
←	Platine-cassette	Lance la lecture de la face arrière.
ENTER	Téléviseur/Magnétoscope/Système de radiodiffusion directe par satellite	Valide un changement de canal spécifique avec les touches 0 à 9.
BAND	Tuner	Sélectionne FM ou AM.
TV/VIDEO	Téléviseur/Magnétoscope	Sélectionne le signal d'entrée : entrée de télévision ou entrée video.
VISUAL I/O	Télévisuer/Magnétoscope/Lecteur de disque laser/Système de radiodiffusion directe par satellite	Établit ou coupe l'alimentation.
TV CONTROL	Téléviseur	Allume le téléviseur, commute l'entrée sur "TV" et place la télécommande en mode de commande téléviseur.
-/- -	Téléviseur	Sélectionne le mode de saisie (1 ou 2 chiffres) des canaux (Europe seulement).
POSITION	Téléviseur	Change la position de l'image miniature.*
SWAP	Téléviseur	Passé entre l'image miniature et l'image normale.*
P IN P	Téléviseur	Active la fonction d'incrustation d'image.*
ANT TV/VTR	Téléviseur/Magnétoscope	Sélectionne le signal de sortie à la borne d'antenne : signal de télévision ou programme de magnétoscope.

• Seulement pour un téléviseur Sony avec fonction d'incrustation d'image (image sur image).

Index

A

Accentuation des graves 24

Accord automatique 14

Accord manuel 14

Accord sur les stations préréglées 16

B

Balayage des stations préréglées 15

Branchement du cordon secteur 7

C

Champ acoustique 22

Champs acoustiques préprogrammés 22

Copie 20

D

Dolby Pro Logic Surround 2,8

E,F

Enceintes

Installation 8

Positionnement 9

Enregistrement

de la radio 19

d'une cassette 20

sur une cassette 18

G, H

Guide de dépannage 27

I, J, K

Index 31

Insertion d'espaces 21

Insertion d'espaces vierges 21

Installation

de la chaîne 4

de maillons en option 12

des antennes 5, 13

du lecteur CD 6

du superwoofer 5

L

Lecture d'une cassette 17

M

Mise sous tension de la chaîne 7

Mode surround 23

N, O

Nettoyage 26

P, Q

Piles 6

Précautions 25

Préréglage des stations de radio 14

Protection des enregistrements 26

R

Réduction de bruit Dolby 2, 18

Réglage du son 22

du volume 10, 16

s

Specifications 29

Stations de radio

accord sur les stations 14, 16

préroglage des stations 14

Superwoofer 24

T,U,V,W,X,Y,Z

Telecommande

changement de la fonction 7

commanded'autres appareils 7

description des touches 30

mise en place des piles 6

AVERTISSEMENT
