HSTSE581 - Sistema de alta fidelidad SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cadena Hi-Fi con amplificador, sintonizador, pletina de casete y reproductor de CD integrados
Marca y modelo	Sony HSTSE581
Dimensiones (L × A × P)	Aproximadamente 430 × 330 × 355 mm
Peso	Aproximadamente 10,5 kg
Alimentación	220–240 V CA, 50/60 Hz (selector de voltaje para 110–120 V o 220–240 V)
Consumo eléctrico	220 W
Potencia de salida (frontal)	110 W + 110 W RMS a 8 ohmios (1 kHz, 10 % THD)
Potencia de salida (trasero/centro/woofer)	Trasero: 40 W, Centro: 40 W, Woofer: 70 W
Sección del sintonizador	FM (87,5 – 108 MHz) y AM (531 – 1602 kHz), 30 presintonías (20 FM + 10 AM)
Pletina de casete	Doble pletina, 4 pistas, 2 canales estéreo, detección automática de tipo de casete (Tipo I/II/IV), Dolby B NR
Entradas de audio	CD (RCA), VIDEO1 (RCA), VIDEO2 (RCA), PHONO (RCA con terminal de tierra)
Salidas de audio	VIDEO1 (RCA), PHONES (jack estéreo), altavoces frontal/trasero/central/superwoofer
Funciones envolventes	Dolby Pro Logic Surround (modos Normal, Wide, 3CH, Phantom), campos acústicos preestablecidos (Rock, Pop, Classic, Movie, Game)
Accesorios incluidos	Mando a distancia RM-U581, pilas R6 (AA) ×2, antena de cuadro AM, antena de hilo FM
Mantenimiento y limpieza	Limpiar los cabezales cada 10 horas de uso; desmagnetizar cada 20 a 30 horas; usar un paño suave para la carcasa
Seguridad	Protección contra cortocircuitos (visualización «PROTECT»), no exponer a la humedad
Reparabilidad	Reparaciones confiadas a un técnico cualificado; piezas de repuesto disponibles a través del servicio técnico de Sony

Preguntas frecuentes - HSTSE581 SONY

¿Cómo instalar los altavoces para sonido envolvente Dolby Pro Logic?

Coloque los altavoces frontales a 45° respecto a la posición de escucha. El altavoz central debe estar a la misma altura que los altavoces frontales, alineado o ligeramente retrasado. Los altavoces traseros deben estar enfrentados, a 60–90 cm por encima de la posición de escucha. Utilice el tono de prueba (botón SURROUND T.TONE) para ajustar el nivel de cada altavoz.

¿Cómo presintonizar las estaciones de radio?

Presione TUNER, luego BAND para elegir FM o AM. Use TUNING +/– para encontrar una estación (o manténgalo presionado para sintonización automática). Presione MEMORY, luego ingrese un número de estación (1–9, 0/10, >10) para memorizar. Repita para hasta 30 estaciones.

¿Cómo grabar un programa de radio en casete?

Inserte un casete virgen en la pletina B. Seleccione la estación presintonizada (o sintonice manualmente). Elija la cara de grabación con DIRECTION. Presione REC, luego PAUSE o ▶ para iniciar la grabación. Detenga con ■.

¿Cómo utilizar el sistema Dolby NR al grabar?

Antes de grabar, coloque el interruptor DOLBY NR en B. Esto activará la reducción de ruido Dolby B. Al reproducir un casete grabado con Dolby NR, ajuste también DOLBY NR en B para un rendimiento óptimo.

¿Qué hacer si el mando a distancia no funciona?

Verifique que no haya obstáculos entre el mando y el sensor de la cadena. Dirija el mando hacia la cadena. Si las pilas están agotadas, reemplácelas por dos pilas R6 (AA) nuevas. Asegúrese de haber presionado un botón SYSTEM CONTROL/FUNCTION para el control de la cadena.

¿Cómo limpiar los cabezales de la pletina de casete?

Cada 10 horas de uso, use un casete de limpieza de tipo seco o húmedo (se vende por separado). Insértelo y reproduzca durante unos segundos. Siga las instrucciones del casete de limpieza.

¿Por qué no hay sonido?

Verifique que MASTER VOLUME no esté al mínimo. Asegúrese de que los auriculares no estén conectados. Controle las conexiones de los altavoces y las antenas. Si «PROTECT» parpadea, se detecta un cortocircuito: apague, corrija el problema y vuelva a encender.

¿Cómo ajustar el nivel del superwoofer?

Active el superwoofer con WOOFER ON/OFF (o S.WOOFER ON/OFF). Use S.WOOFER PHASE para elegir la polaridad óptima. Presione WOOFER luego – o + para ajustar el nivel. El ajuste solo es posible cuando el indicador SUPER WOOFER está encendido.

¿Puedo conectar un televisor o un videograbador a esta cadena?

Sí. Use las entradas VIDEO1 o VIDEO2 (conectores RCA). Para un videograbador, conecte la salida de audio del videograbador a la entrada VIDEO1 de la cadena, y la salida VIDEO1 de la cadena a la entrada de audio del videograbador. Luego seleccione VIDEO1 o VIDEO2 con el botón correspondiente.

¿Cómo restablecer la cadena a los ajustes de fábrica?

Desconecte el cable de alimentación. Mientras mantiene presionado el botón DOLBY, vuelva a conectar el cable. Esto borra todos los ajustes (estaciones presintonizadas, etc.) y restablece los parámetros de fábrica. Deberá volver a realizar la configuración.

MANUAL DE USUARIO HSTSE581 SONY

Para registrar el riesgo de incendio o de descargas eléctricas, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal calificado solamente.

No instale la unidad en un lugar de espacio reducido, tal como en una estantería para libros o vitrina empotrada.

No coloque, por ningún motivo, el reproductor de CD ni ningún otro componente encima del receptor-platina de cassette HST-SE581.

• Para el reproductor de CD CDP-C661/ CDP-CX571

El enchufe tomacorriente del cable de alimentación del CDP-C661/CDP-CX571 es de tipo de 2 clavijas diseñado para conectarlo solamente al HST-SE581. No conecte este enchufe a ningún otro sistema o toma de corriente.

IMPORTANTE: No conecte nunca dos cables de alimentación a un solo enchufe tomacorriente.

Este equipo está equipado con reducción de ruido Dolby y descodificador Dolby Pro Logic Surround*.

• Fabricado bajo licencia de Dolby Laboratories Licensing Corporation.

DOLBY, el símbolo de la doble D y PRO

LOGIC son marcas de Dolby Laboratories Licensing Corporation.

Índice

Preparativos

Paso 1: Conexión del sistema. 4 Paso 2: Disposición de los altavoces .... 8

Conexión de componentes de AV-opcionales 12

Conexión de antenas exteriores OPCIONES 13

La radio

Presintonización de emisoras de radio. 14

Escucha de la radio 16

La platina de cassette

Reproducción de una cinta 17

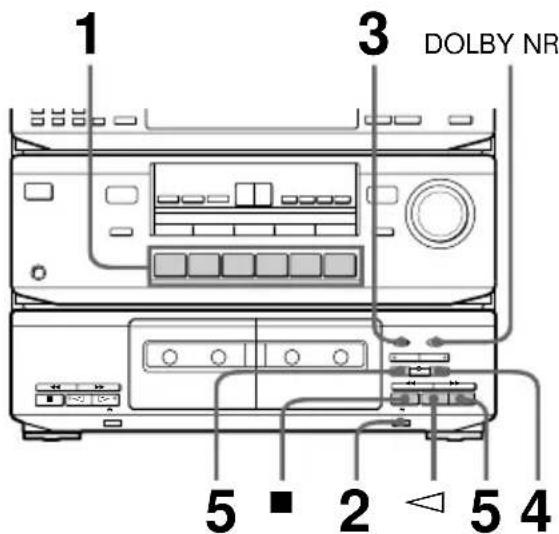

Grabación en una cinta 18

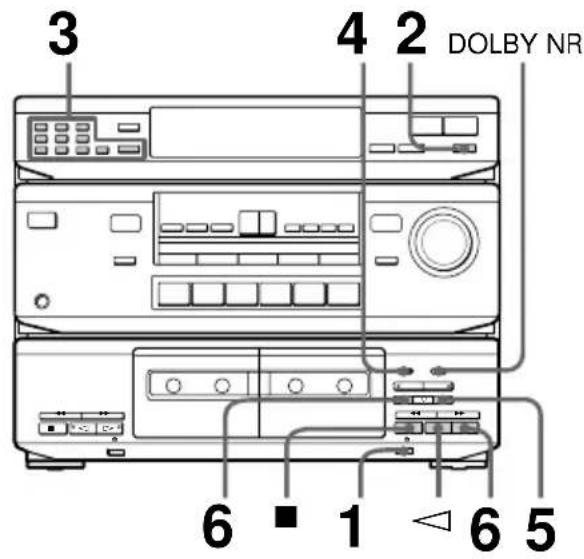

Grabación de la radio 19

Grabación desde una cinta. 20

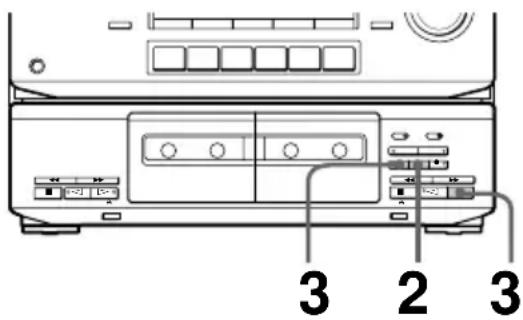

Inserción de un espacio en blanco durante la grabación 21

Ajuste de sonido

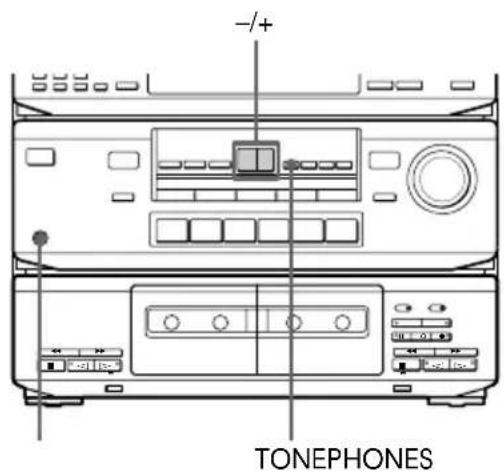

Ajuste del sonido 22

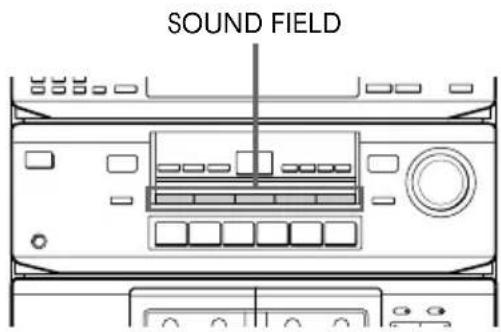

Selección de los campos de sonido preajustados 22

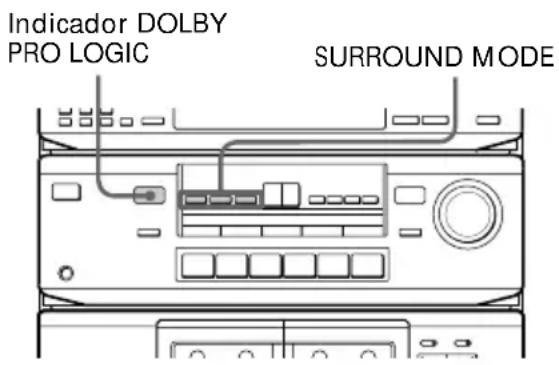

Selección del modo ambiental 23

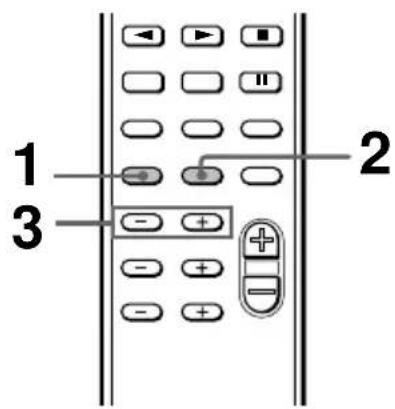

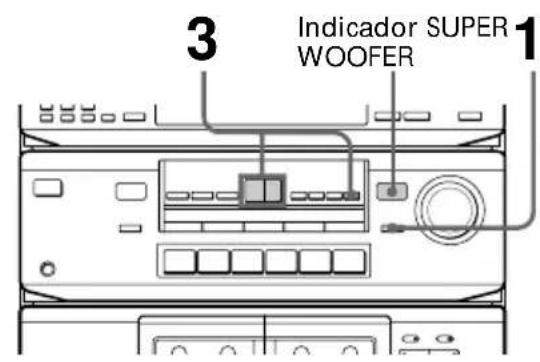

Realce del sonido de graves. 24

Información adicional

Precauciones 25 Solución de problemas 27 Especificaciones 29 Descripción de los botones del telemando 30 Índice 31

Preparativos

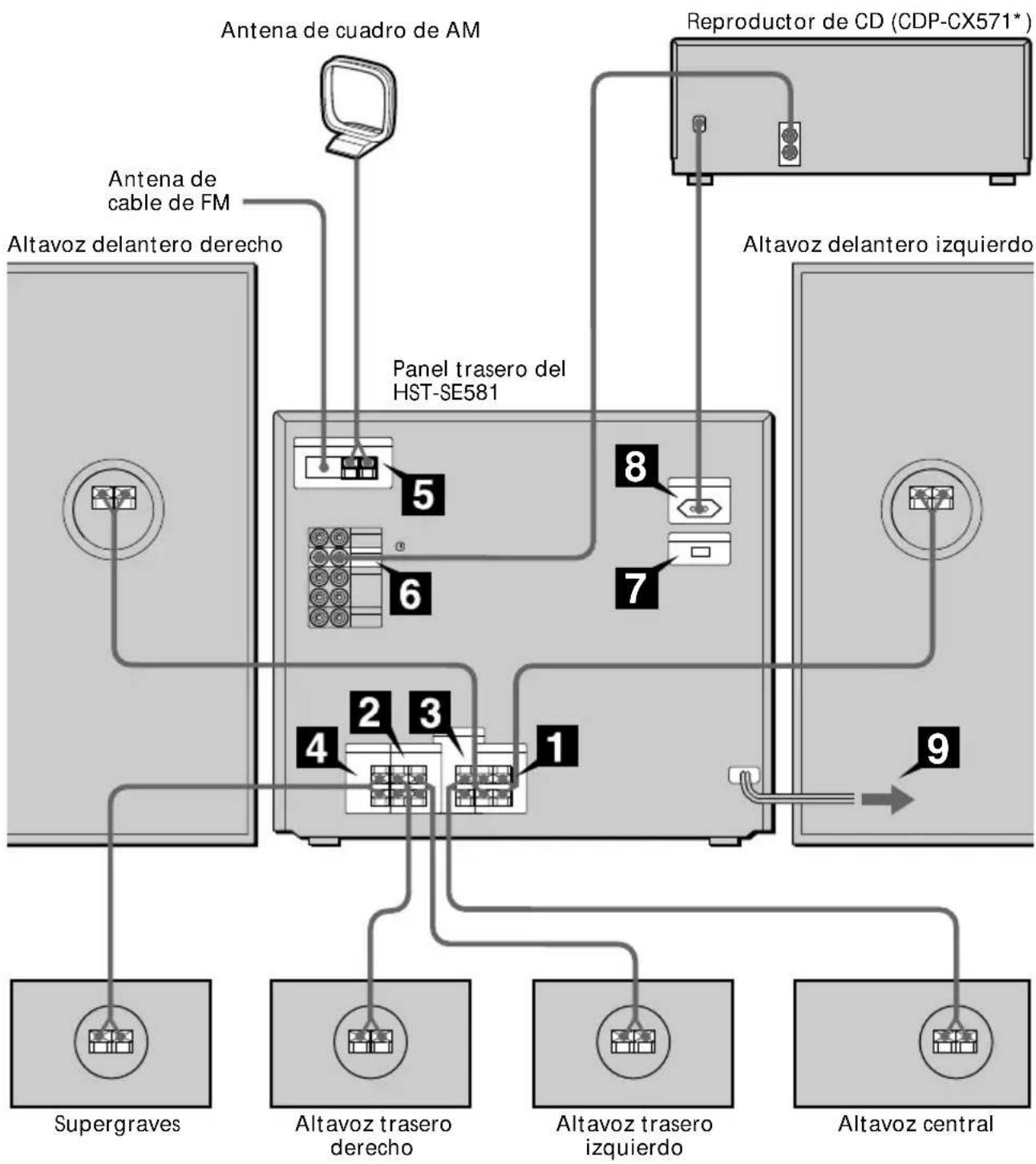

Paso 1: Conexión del sistema

Realice el procedimiento de la página 9 (omita el paso 7 en los modelos que no tienen selector de tensión) para conectar su sistema utilizando los cables y accesorios suministrados. Para completar los preparativos, realice también el paso 2.

* Para representar las ilustraciones se ha utilizado el modelo CDP-CX571. Usted puede conectar el CDP-C661 de la misma forma.

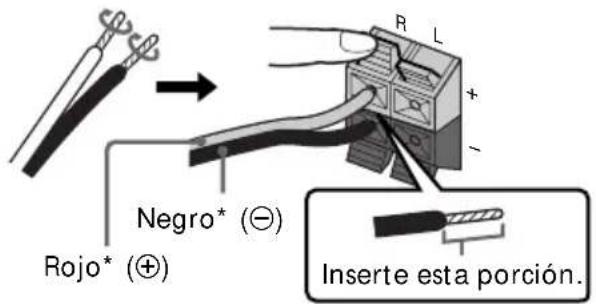

1 Conecte los altavoces delanteros.

Conecte los cables de los altavoces a los terminales FRONT SPEAKER del mismo color.

Para evitar ruidos, mantenga los cables de los altavoces alejados de las antenas.

Empuje la palanca hacia abajo cuando inserte los cables de los altavoces.

* Los cables de sus altavoces podrán ser de diferente color. Para detalles, consulte el manual entregado con el sistema de altavoces.

Conecte los altavoces traseros.

Conecte los cables de los altavoces a los terminales REAR SPEAKER del mismo color.

3 Conecte el altavoz central.

Conecte los cables del altavoz a los terminales CENTER SPEAKER del mismo color.

4 Conecte el altavoz de supergraves.

Conecte los cables del altavoz a los terminales SUPER WOOFER del mismo color.

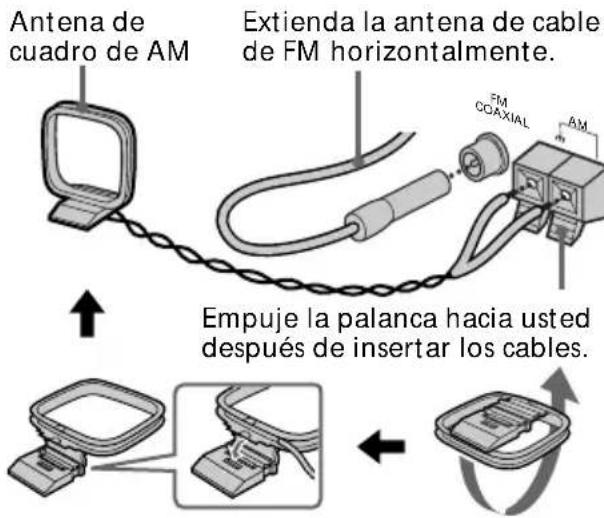

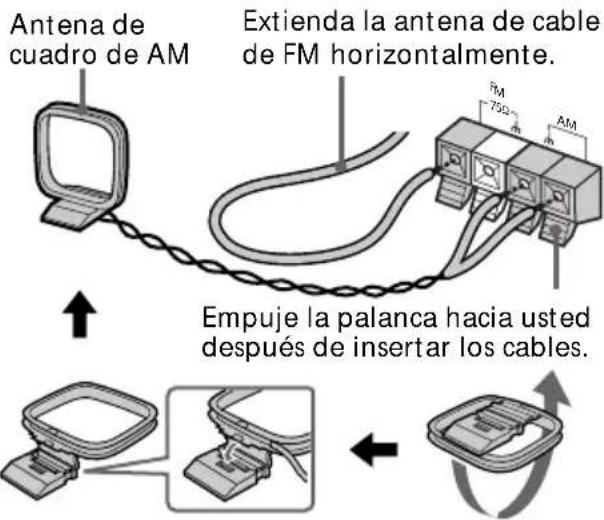

5 Conecte las antenas de FM/AM.

Monte la antena de cuadro de AM y conéctela.

Modelo para Europa

Para otros modelos

Paso 1: Conexión del sistema (continuación)

Conecte el reproductor de CD. Utilice el cable de audio, haciendo coincidir los colores de las clavijas con los de las tomas.

Inserte firmemente las clavijas, empujándolas a fondo.

BIEN MAL

Ponga el selector VOLTAGE SELECTOR en la posición que corresponda con la tensión de la red local (solamente en los modelos que tienen selector de tensión).

Conecte el cable de alimentación de CA del reproductor de CD a AC OUTLET del sistema.

Conectando el cable de alimentación de CA del reproductor de CD a AC OUTLET, usted podrá encender/apagar automáticamente el reproductor de CD cuando encienda/apague el sistema.

Modelos para Europa, Australia, Singapur y Malasia

Modelos para otros países

Conecte el cable de alimentación del sistema a una toma de corriente de la pared.

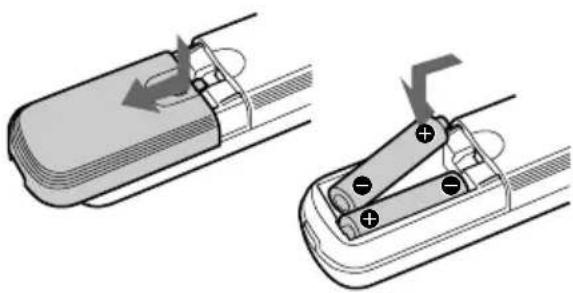

Introducción de dos pilas R6 (tamaño AA) en el telemando.

Observación

Utilizando el telemando normalmente, las pilas durarán unos meses. Cuando el sistema no responda a los comandos del telemando, cambie ambas pilas por otras nuevas.

Nota

Cuando no vaya a utilizar el telemando durante mucho tiempo, retire las pilas para evitar posibles fugas de su líquido y los daños que este pueda causar.

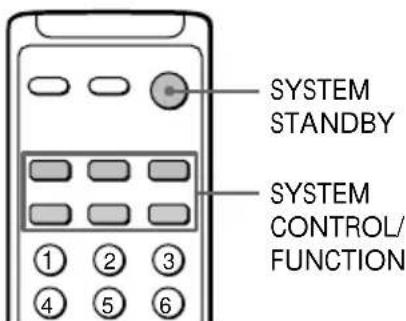

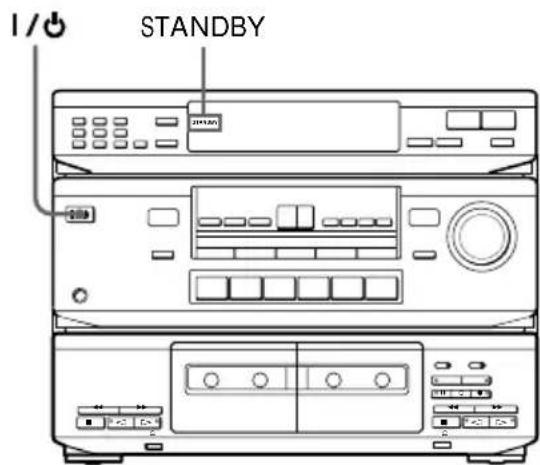

Antes de comenzar

Presione el interruptor I/ del sistema para encenderlo.

Cuando la lámpara STANDBY del sistema esté encendida en rojo, puede encender el sistema presionando uno de los botones SYSTEM CONTROL/FUNCTION en el telemando.

Al desconectar la alimentación presionando SYSTEM STANDBY del telemando, el sistema se pone en el modo STANDBY (lámpara STANDBY encendida).

Si no va a utilizar el sistema durante mucho tiempo, asegúrese de apagarlo presionando el interruptor I/ del sistema.

Utilización de otros componentes con el telemando

Con el telemando suministrado, usted puede operar televisores, videos Sony y los reproductores de CD CDP-C661/CDP-CX571.

Presione uno de los botones SYSTEM

CONTROL/FUNCTION para seleccionar el componente que quiera utilizar.

Para más detalles, consulte "Descripción de los botones del telemando" en la página 30.

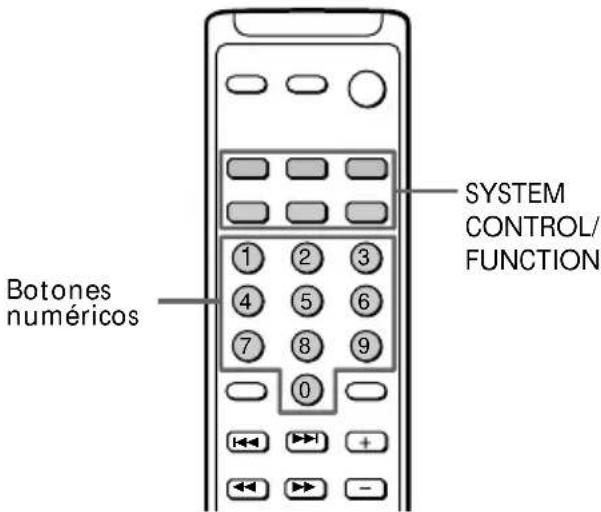

Para cambiar el ajuste de fábrica de un botón de referencia

Si los ajustes de fábrica de los botones SYSTEM CONTROL/FUNCTION no concuerdan con los componentes de su planta, usted puede cambiarlos. Por ejemplo, si usted tiene dos reproductores de CD y no tiene platina de MD, podría asignar el botón TAPE a su segundo reproductor de CD.

Tenga en cuenta que los botones TUNER y PHONO no se pueden cambiar.

1 Mantenga presionado el botón SYSTEM CONTROL/FUNCTION cuya función quiera cambiar (TAPE, por ejemplo).

2 Presione el botón número correspondiente al componente que quiera asignar al botón SYSTEM CONTROL/FUNCTION

(reproductor 1 - CD, por ejemplo).

Ahora podrá utilizar el botón TAPE para controlar un segundo reproductor de CD.

Para seleccionar otras funciones, consulte la tabla de la página siguiente.

Paso 1: Conexión del sistema (continuación)

Los botones numéricos se asignan de la forma siguiente para seleccionar estaciones:

Botón número Opera
1 Reproductor de CD
2 Platina DAT
3 Platina de MD
4 Platina de cassette A
5 Platina de cassette B
6	Reproductor de discos láser
7	Vídeo (VTR 1* en el modo de control remoto)
8	Vídeo (VTR 2* en el modo de control remoto)
9	Vídeo (VTR 3* en el modo de control remoto)
10 Televisor
>10 DBS

• Los videos Sony se operan con uno de los ajustes VTR 1, 2 o 3. Estos corresponden a Beta, 8 mm y VHS respectivamente.

Para reponer los de fábrica

Repita el procedimiento de arriba.

Paso 2: Disposición de los altavoces

Conectando los altavoces, usted podrá disfrutar del sonido Dolby Pro Logic Surround. El sistema Dolby Pro Logic Surround es un sistema de decodificación de uso general en los programas de TV y películas.

Dolby Pro Logic Surround mejora la imagen del sonido mediante el empleo de cuatro canales separados. Estos canales manipulan el sonido y realizan la versión según se desarrolla la acción en la pantalla.

Selección del modo Dolby Pro Logic Surround

Para sacar partido al Dolby Pro Logic Surround, debe conectar al menos un par de altavoces traseros y/o un altavoz central, más un televisor y un video. Además, para disfrutar completamente de los efectos, debe seleccionar el modo Dolby Pro Logic apropiado (modos NORMAL, WIDE, 3CH o PHANTOM) de acuerdo con su sistema de altavoces.

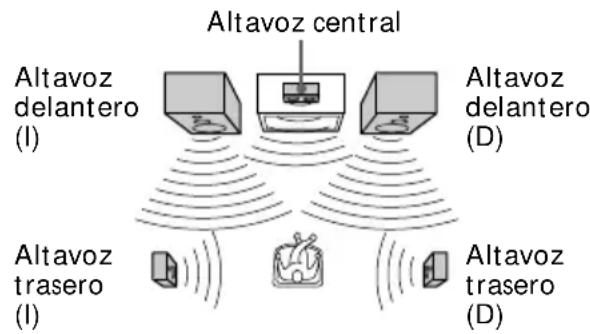

Modo NORMAL

Seleccione el modo NORMAL si tiene altavoces delanteros y traseros y un altavoz central pequeño como los suministrados con este producto. Como un altavoz pequeño no puede reproducir suficientemente los graves, el sonido grave del canal central sale por los altavoces delanteros.

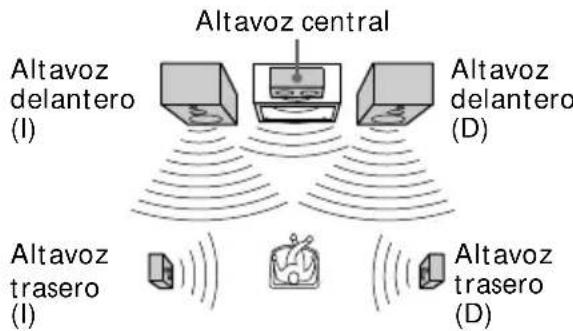

Modo WIDE

Seleccione el modo WIDE si tiene altavoces delanteros y traseros y un altavoz central grande. Con este modo, podrá sacarle el máximo partido al sonido Dolby Surround.

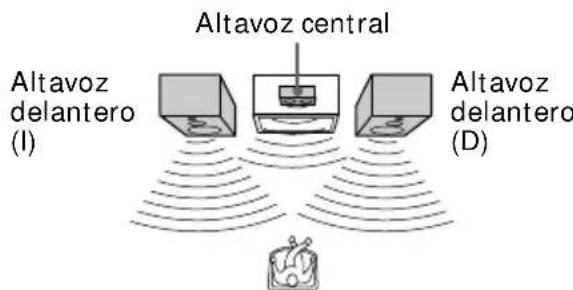

Modo 3CH

Seleccione el modo 3CH (3 canales lógicos) si tiene altavoces delanteros y central, pero no tiene traseros. El sonido del canal trasero saldrá por los altavoces delanteros para permitirle experimentar parte del sonido ambiental sin utilizar los altavoces traseros.

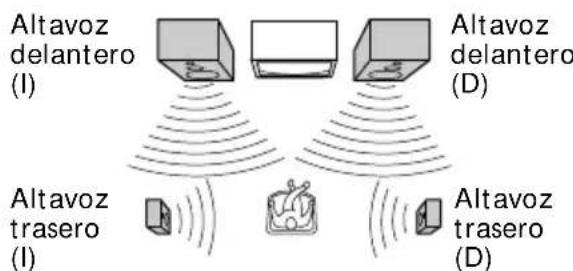

Modo PHANTOM

Seleccione el modo PHANTOM si tiene altavoces delanteros y traseros, pero no tiene central. El sonido del canal central saldrá por los altavoces delanteros.

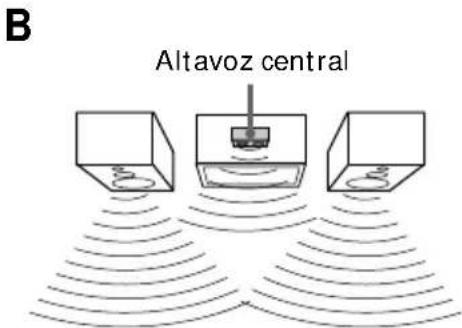

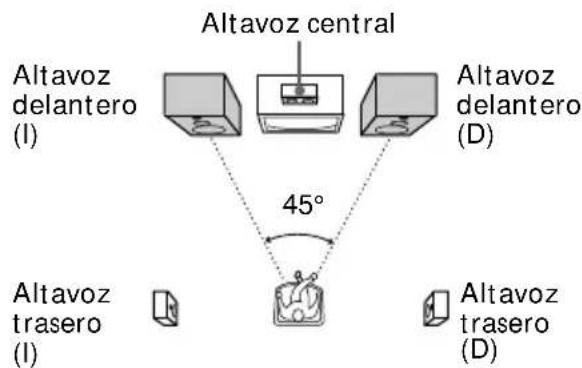

Posicionamiento de los altavoces

Antes de conectar los altavoces, determine la ubicación más óptima para ellos.

1. Coloque los altavoces delanteros a un ángulo de 45 grados respecto a la posición de escucha.

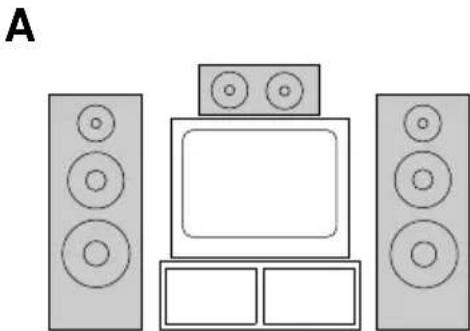

2 Coloque el altavoz central de forma que quede más o menos a la misma altura que los altavoces delanteros (A). Alinee el altavoz central con los altavoces delanteros o colóquelo ligeramente más atrás que estos (B).

Paso 2: Disposición de los altavoces (continuación)

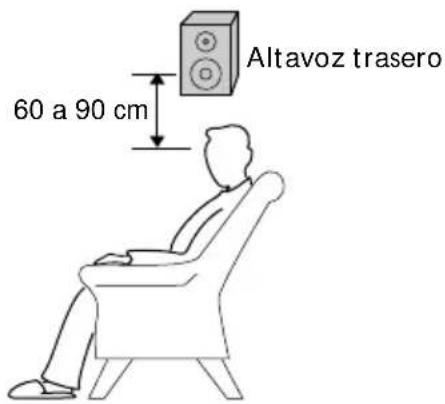

3 Coloque los altavoces traseros orientados el uno hacia el otro a unos 60 a 90 cm por encima de su posición de escucha.

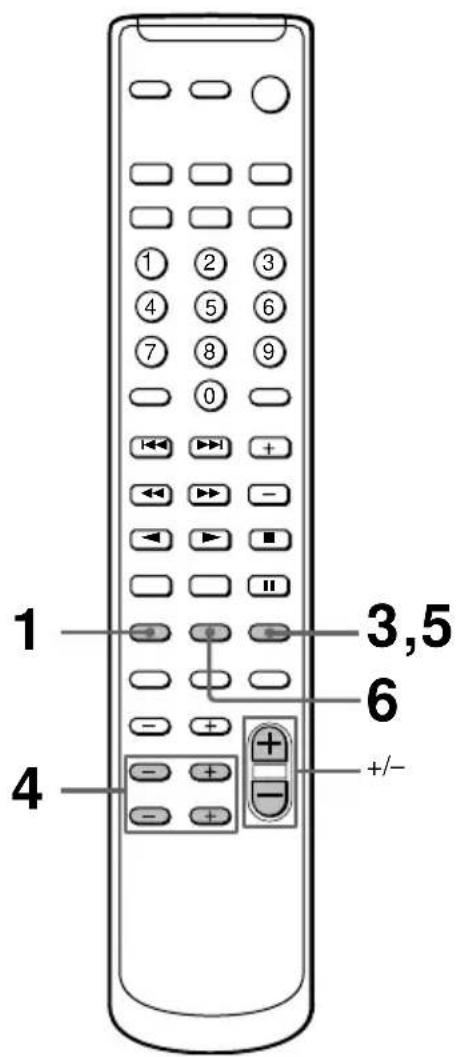

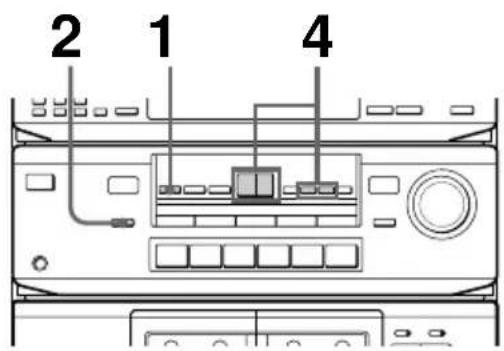

Ajuste del nivel de volumen de los altavoces

Para disfrutar del sonido Dolby Pro Logic Surround, seleccione el modo Dolby Pro Logic apropiado, luego ajuste el volumen de cada altavoz utilizando el tono de prueba que provee el sistema.

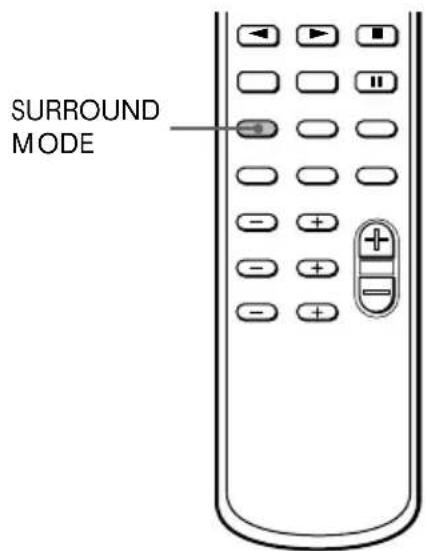

1 Presione DOLBY (o SURROUND MODE en el telemando repetidamente) para seleccionar DOLBY. 2 Presione repetidamente CENTER MODE hasta que aparezca en el visualizador el modo Dolby Pro Logic que quiera. Seleccione el modo Dolby Pro Logic de acuerdo con la disposición de sus altavoces (consulte la página 8). Cada vez que presione el botón, la indicación cambiará de la forma siguiente:

3 Presione SURROUND T.TONE en el telemando.

Escuchará un tono de prueba procedente de cada altavoz en el orden siguiente. Ajuste el volumen del tono de prueba.

4 Ajuste el nivel de volumen de forma que el tono de prueba procedente de cada altavoz se oiga al mismo nivel desde su posición de escucha. Para ajustar el nivel del altavoz central, presione CENTER, luego -0 + (o LEVEL CENTER- o+ en el telemando). Para ajustar el nivel de los altavoces traseros, presione REAR (o LEVEL REAR- o+ en el telemando).

5 Cuando haya terminado con el ajuste, presione SURROUND T.TONE en el telemando. El tono de prueba se desactivará.

6 Presione repetidamente SURROUND DELAY en el telemando para ajustar el tiempo de retardo.

Para obtener un sonido ambiental más efectivo, retarde la señal de los altavoces traseros. Si ha colocado los altavoces traseros en una sala grande, o retirados de su posición de escucha, reduzca el tiempo de retardo.

Cada vez que presione el botón, la indicación cambiará de la forma siguiente:

Notas

• Si selecciona el modo 3CH no podrá ajustar el tiempo de retardo.
• La función de tono de prueba solo funciona en el modo Dolby Pro Logic Surround.

Observación

Si gira MASTER VOLUME en la unidad, cambiará el volumen de todos los altavoces.

Conexión de componentes AV opcionales

Para mejorar su sistema, puede conectar componentes opcionales. Consulte las instrucciones de cada componente.

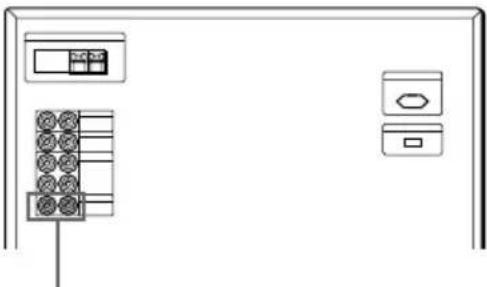

Conexión de un videojuego/reproductor de discos láser

Asegúrese de hacer coincidir los colores de las clavijas con los de las tomas.

A la salida de audio de un videojuego/reproductor de discos láser

Para escuchar el sonido de un videojuego/reproductor de discos láser

Presione VIDEO2.

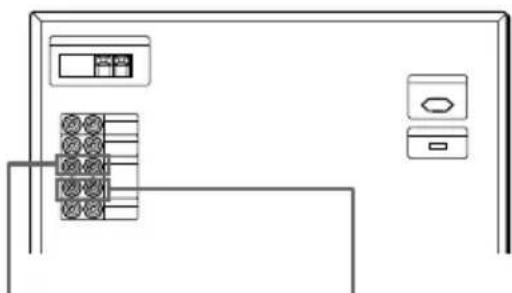

Conexión de un video

Asegúrese de hacer coincidir los colores de las clavijas con los de las tomas.

A la entrada de audio de un video

A la salida de audio de un video

Para escuchar el sonido de un video

Presione VIDEO1.

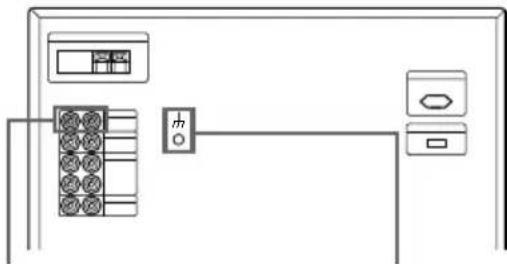

Conexión de un giradiscos

Asegúrese de hacer coincidir los colores de las clavijas con los de los terminales.

A la salida analógica (línea) de un giradiscos

Terminal SIGNAL GND

Para escuchar el sonido de un giradiscos

Presione PHONO.

Observación

Para reducir el ruido, conecte el conductor de conexión a tierra suministrado con el giradiscos al terminal SIGNAL GND de la unidad.

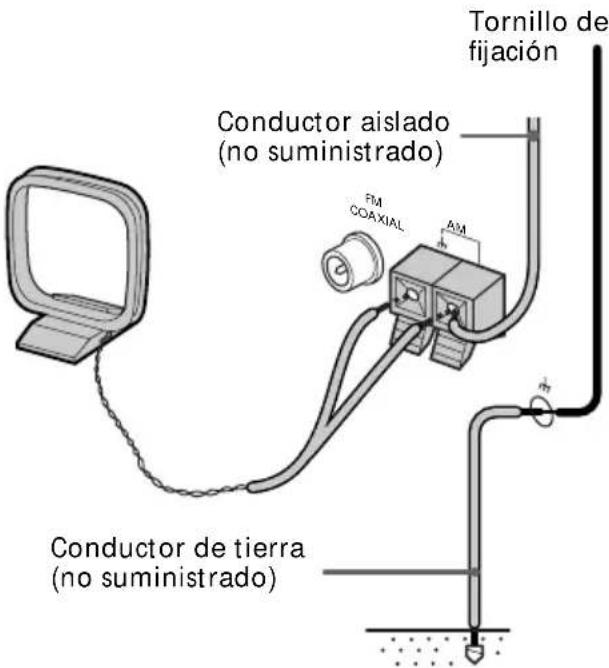

Conexión de antenas exteriores opcionales

Para mejorar la recepción, conecte la antena exterior.

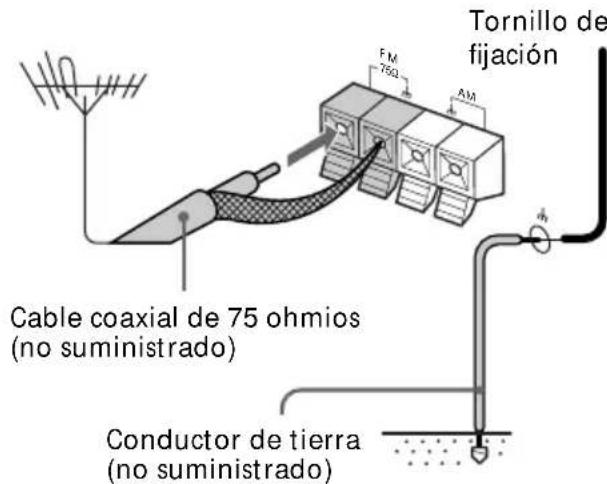

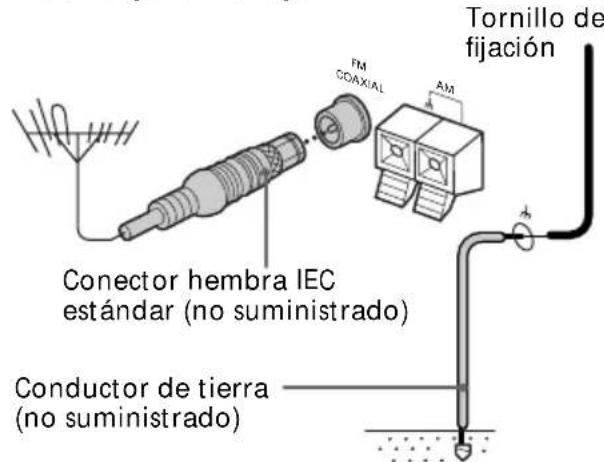

Antena de FM

Conecte la antena exterior de FM opcional. También puede utilizar una antena de TV en su lugar.

Modelo para Europa

Para otros modelos

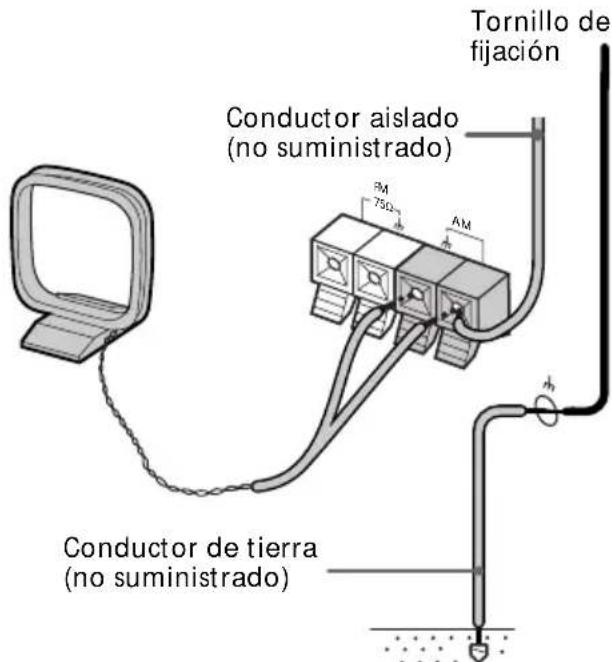

Antena de AM

Conecte un conductor aislado de 6 a 15 metros al terminal de antena de AM. Deje conectada la antena de cuadro de AM suministrada.

Modelo para Europa

Para otros modelos

Importante

Si conecta una antena exterior, conéctela a tierra en el terminal SIGNAL GND con el tornillo de fijación como protección contra los rayos. Para evitar explosiones de gas, no conecte el conductor de tierra a una tubería de gas.

La radio

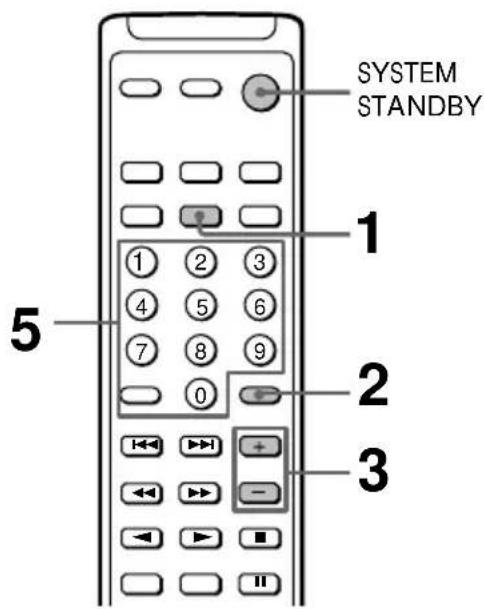

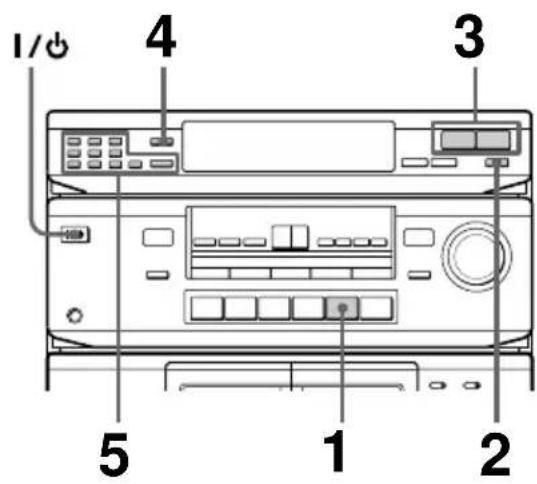

Presintonización de emisoras de radio

Usted podrá presintonizar hasta 30 emisoras, 20 de FM y 10 de AM.

1. Encienda el sistema y presione TUNER. 2. Presione repetidamente BAND para seleccionar FM o AM.

3. Presione TUNING + o - (o CH/PRESET + o - en el telemando). Presione + para una frecuencia más alta. Presione - para una frecuencia más baja.

Para sintonizar automáticamente una emisora (sintonización automática)

Mantenga presionado TUNING + o - durante un segundo aproximadamente y suéltelo cuando cambie la frecuencia. Cuando el sistema sintonice una emisora, la búsqueda cesará automáticamente y en el visualizador aparecerá "TUNED".

Observación

Para parar la sintonización automática antes de que se sintonice una emisora, presione TUNING + o -.

Para sintonizar una emisora de señal débil (Sintonización manual)

Presione repetidamente TUNING + o - para seleccionar la frecuencia que desee. Cuando se sintonice una emisora, en el visualizador aparecerá "TUNED".

4 Presione MEMORY.

En el visualizador aparecerá "MEMORY" y el último número de presintonía parpadeará.

Número de presintonía

5 Utilice los botones numéricos (1 - 9, 0/10 (o 0 en el telemando) y >10) para seleccionar un número de presintonía.

Para selecciónar Presione
5	5
10 0/10 (o 0)
15	>10 → 1 → 5
20 >10 → 2 → 0/10 (o 0)

El sistema memorizará la emisora en el número de presintonía que usted especifique.

6 Repita los pasos 2 a 5 para memorizar otras emisoras.

Para cambiar el número de presintonía

Comience desde el paso 2.

Para cambiar el intervalo de sintonización de AM (excepto en el modelo para Europa)

El intervalo de sintonización de AM se preajusta en fábrica a 9 kHz. Para cambiarlo, presione repetidamente BAND para seleccionar AM, luego apague el aparato. Mientras mantiene presionado MEMORY, vuelva a encender el aparato. Cuando cambie el intervalo, se borrarán todas las emisoras presintonizadas. Para reponer el intervalo, repita el mismo procedimiento.

Observaciones

• Si "MEMORY" desaparece antes de que usted seleccione el número de presintonía, vuelva a presionar MEMORY.
• Incluso si desenchufa el cable de alimentación o si ocurre un corte en el suministro eléctrico, las emisoras presintonizadas seguirán en memoria uno cuando días.

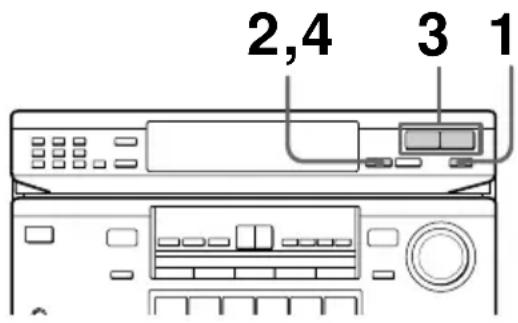

Exploración de la memoria de presintonías

1 Presione repetidamente BAND para seleccionar FM o AM. 2 Presione MEMORY SCAN. En el visualizador parpadeará un número de presintonía.

Número de presintonía

3 Presione TUNING + o -. Presione + para explorar números de presintonía más altos. Presione - para explorar números de presintonía más bajos. Escuchará durante unos 4 segundos cada emisora presintonizada. 4 Vuelva a presionar MEMORY SCAN en cuanto se sintonice la emisora que desee. Esto parará la exploración de la memoria.

Observación

Al explorar las emisoras presintonizadas, puede que una emisora en concreto cuya señal sea débil no se sintonice. Sintónicela manualmente.

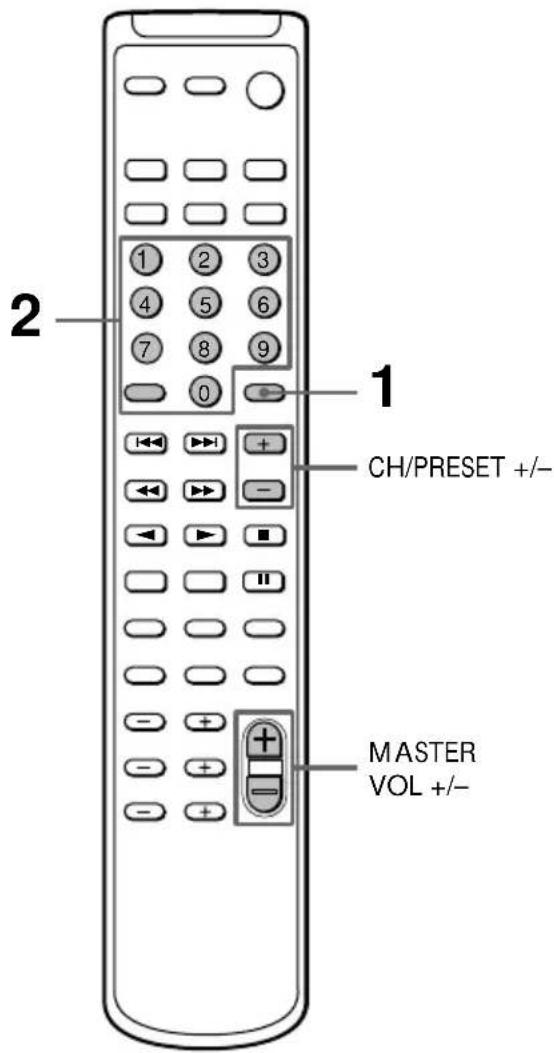

Escucha de la radio

— Sintonización de presintonías

Primero presintonice emisoras de radio en la memoria del sintonizador (consulte la página 14).

1 Presione repetidamente BAND para seleccionar FM o AM.

2 Utilice los botones numéricos (1-9, 0/10 (o 0 en el telemando) y >10) para seleccionar un número de presintonía.

Para selectionar	Presione
5	5
10	0/10 (o 0)
15	>10 → 1 → 5
20	>10 → 2 → 0/10 (o 0)

Cuando utilice el telemando

Presione CH/PRESET + para números de presintonía más altos. Presione CH/PRESET - para números de presintonía más bajos.

3 Para escuchar otras emisoras presintonizadas, repita los pasos 1 y 2.

Para ajustar el volumen

Gire MASTER VOLUME (o presione MASTER VOL + / - en el telemando).

Para escuchar emisoras de radio no presintonizadas

Después del paso 1, mantenga presionado TUNING + o - (o CH/PRESET + o - en el telemando) durante un segundo aproximadamente y suéltelo cuando cambie la indicación de frecuencia. La exploración cesará cuando el sistema sintonice una emisora (sintonización automática).

Después del paso 1, presione repetidamente TUNING + o - (o CH/PRESET + o - en el telemando) para seleccionar la frecuencia que quiera. Cuando se sintonice una emisora, en el visualizador aparecerá "TUNED" (sintonización manual).

Observaciones

• Cuando un programa de FM tenga ruido, presione STEREO/MONO para que "MONO" aparezca en el visualizador. No habrá efecto estéreo, pero la recepción mejorará. Vuelva a presionar el botón para restablecer el efecto estéreo.
• Para mejorar la recepción de las emisiones, reoriente las antenas suministradas.

La platina de cassette

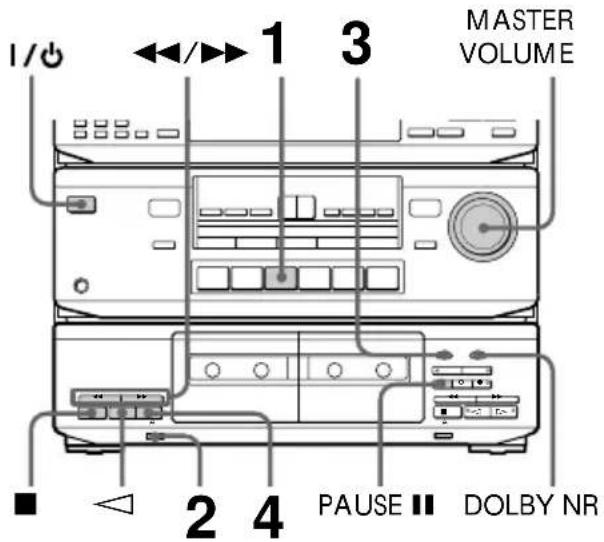

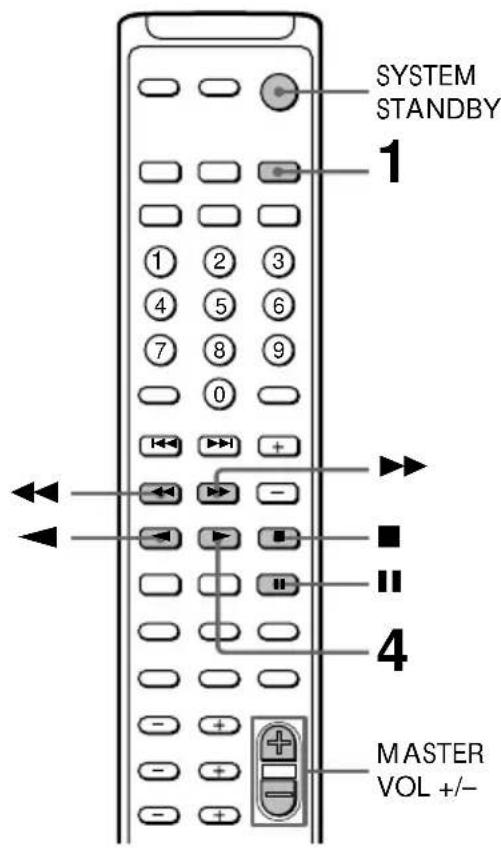

Reproducción de una cinta

Usted podrá emplear cualquier tipo de cinta, TYPE-I (normal), TYPE-II (CrO2) o TYPE-IV (metal), porque la platina detecta automáticamente el tipo de cinta.

El telemando suministrado está ajustado en fábrica para operar DECK B. Para operar DECK A, presione el botón número 4 mientras presiona TAPE.

Para volver a seleccionar DECK B, presione el botón número 5 cuando presiona TAPE.

1 Encienda el sistema y presione TAPE. 2 Presione ▶ e inserte una cinta grabada.

La ilustración muestra la inserción de una cinta grabada en la platina A.

Con la cara que quiera reproducir mirando hacia usted.

3 Fije DIRECTION para seleccionar la(s) cara(s) a reproducir.

Ponga en para reproducir una cara. Ponga en para reproducir ambas caras continuamente. Para reproducir ambas platinas en sucesión, póngalo en RELAY.

4 Presione

Presione para reproducir la cara inversa.

Comenzará la reproducción.

• La platina se parará automáticamente antes de repetir cinco veces la reproducción.

Reproducción de una cinta (continuación)

Para	Haga este
parar la reproducción	Presione ■.
hacer una pausa (sólo la platina B)	Presione PAUSE ■ (o ■ en el telemando). Vuelva a presionar para reanudar la reproducción.
avanzar rápidamente	Presione ▷ (para la cara frontal) o ▼ (para la cara inversa) cuando la platina está parada.
rebobinar	Presione ▪ (para la cara frontal) o ▷ (para la cara inversa) cuando la platina está parada.
extraer el cassette	Presione ≢ cuando la platina está parada.
ajustar el volumen	Gire MASTER VOLUME (o presione MASTER VOL +/- en el telemando).

Observación

Para reproducir una cinta grabada con el Sistema Dolby NR, ponga DOLBY NR en B.

El Sistema Dolby NR (reducción de ruido) elimina el ruido de siseo de la cinta intensificando las señales de baja frecuencia en la gama de alta frecuencia durante la grabación, y debilitándolas durante la reproducción.

Grabación en una cinta

Usted podrá grabar de un CD, o solo las canciones que quiera grabar desde la mitad de la cinta.

Consulte "Grabación desde una cinta" (página 20) para hacer una copia de la cinta. Usted podrá emplear cintas TYPE-I (normal) o TYPE-II (CrO₂) . El nivel de grabación se ajusta automáticamente.

1 Presione uno de los botones de función para seleccionar la fuente de sonido a grabar.

2 Presione e inserte una cinta en blanco en la platina B.

Con la cara que quiera grabar mirando hacia usted.

3 Fije DIRECTION para seleccionar la(s) cara(s) a grabar.

Ponga en para grabar en una cara. Ponga en para grabar en ambas*.

4 Presione REC

Cuando grabe la cara que queda hacia usted se encenderá el indicador . Si no se enciende, presione una vez. La platina ajusta automáticamente el nivel de grabación.

5 Presione PAUSE I o D.

Presione dos veces para iniciar la grabación desde la cara inversa. Comenzará la grabación.

6 Inicie la reproducción de la fuente de sonido.

• La grabación se parará cuando la cinta llegue al final de la cara inversa.

Para	Presione
parar la grabación	■.
hacer una停下a	PAUSE ■. Vuelva a presionar para reanudar la grabación.
extraer el cassette	△ cuando la platina está parada.

Observaciones

• Para grabar con el sistema Dolby NR, ponga DOLBY NR en B antes de iniciar la grabación.
• Para proteger las grabaciones contra el borrado accidental, rompa la lengüeta de protección de grabación (consulte la página 26).

Nota

Si presiona algún botón de la platina A, mientras la platina B esté grabando, el sonido de grabación se interrumpirá.

Grabación de la radio

Usted podrá grabar un programa de radio en una cinta invocando la emisora presintonizada.

Usted podrá emplear cintas TYPE-I (normal) o TYPE-II (CrO2). El nivel de grabación se ajusta automáticamente.

1 Presione △ e inserte una cinta en blanco en la platina B. 2 Presione repetidamente BAND para seleccionar FM o AM. 3 Utilice los botones numéricos (1-9, 0/10 (o 0 en el telemando) y >10) para seleccionar un número de presintonía.

Para selectionar	Presione
5	5
10	0/10 (o 0)
15	>10 → 1 → 5
20	>10 → 2 → 0/10 (o 0)

Cuando utilice el telemando:

Presione CH/PRESET + para números de presintonía más altos.

Presione CH/PRESET - para números de presintonía más bajos.

Grabación de la radio (continuación)

4 Fije DIRECTION.

Ponga en ⟹ para grabar en una cara.

Ponga en ⟳ para grabar en ambas*.

5 Presione REC ●

La platina de cassette se pondrá en espera de grabación.

6 Presione PAUSE ►

Presione ◄ dos veces para iniciar la grabación desde la cara inversa.

Comenzará la grabación.

• La grabación se parará cuando la cinta llegue al final de la cara inversa.

Para parar la grabación

Presione.

Observaciones

• Para grabar emisoras de radio no presintonizadas, sintonice la emisora que quiera utilizar la función de sintonización manual o sintonización automática (consulte la página 14).
• Si se escucha ruido al grabar un programa de radio de AM, mueva la antena de AM para reducir el ruido.
• Para grabar con el sistema Dolby NR, ponga DOLBY NR en B antes de comenzar la grabación.

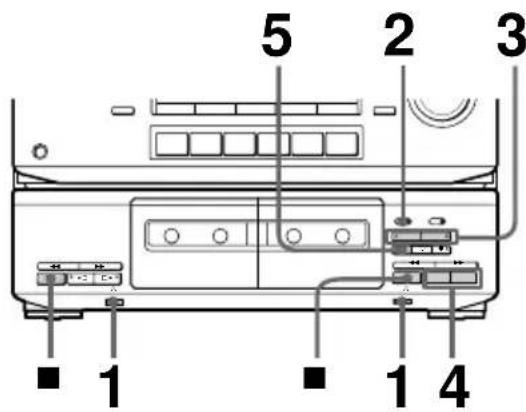

Grabación desde una cinta

— Copiado

Usted podrá copiar una cinta de la platina A en una cinta de la platina B a velocidad normal o alta.

Usted podrá emplear cintas TYPE-I (normal) o TYPE-II (CrO2). El nivel de grabación se ajusta automáticamente.

1 Presione ≡ e inserte una cinta grabada en la platina A y una cinta en blanco en la platina B.

2 Fije DIRECTION para seleccionar la(s) cara(s) a grabar.

Ponga en ⇒ para grabar una cara.

Ponga en →* o en RELAY** para grabar en ambas caras.

• La grabación en la cara inversa del cassette de la platina B comenzará independientemente de la reproducción de la platina A. ** La grabación de la cara inversa del cassette de la platina B comenzará simultáneamente con la reproducción de la cara inversa del cassette de la platina A.

3 Selecciona la velocidad de copiado.

Presione NORMAL para copiar a velocidad normal.

Presione HIGH para copiar a velocidad alta.

El indicador del botón seleccionado se encenderá y la platina de cassette se pondrá en espera de grabación.

4 Selecciona la cara de la que quiere comenzar a copiar. Presione ▷ para grabar desde la cara frontal. Presione ◁ para grabar desde la cara inversa. 5 Presione PAUSE II para iniciar el copiado.

Para parar el copiado a velocidad normal

Presione en la platina B.

Para parar el copiado a velocidad alta

Presione en ambas platinas.

Observaciones

• Durante el copiado a velocidad alta, solo funciona a.
• Si la cinta original ha sido grabada con Dolby NR B, el copiado se realizará automáticamente con Dolby NR B. Sin embargo, si quiere comprobar el sonido durante el copiado a velocidad normal, ponga DOLBY NR en B.

Nota

Si se coloca un televisor cerca del sistema, podrá producirse ruido durante el copiado a velocidad alta. En este caso, apague el televisor o aléjelo del sistema.

Copiado de partes específicas solamente

Durante el copiado a velocidad normal, usted puede omitir las partes que no desee.

1 Presione en la platina A al principio de la parte que desee omitir. La platina B se pondrá en grabación en espera. 2 Localice el punto desde donde quiere reanudar la grabación en la platina A, y pare la cinta. 3 Presione PAUSE II para reanudar el copiado.

Inserción de un espacio en blanco durante la grabación

— Grabación sin sonido

Usted puede insertar espacios en blanco de 4 segundos entre canciones para borrar las partes que no quiera de una cinta.

1 Empiece a grabar. 2 Presione REC MUTING en el punto donde quiera insertar un espacio en blanco. En el visualizador parpadeará "REC" y se grabará un espacio en blanco en la cinta. Después de 4 segundos, se encenderá y la platina de cassette se pondrá en grabación en pausa. 3 Presione PAUSE I o ► para reanudar la grabación.

Durante el copiado a velocidad normal, presione PAUSE para reanudar la grabación.

Observación

Para insertar un espacio de más de 4 segundos, mantenga presionado REC MUTING durante el tiempo que quiera. Después de 4 segundos, "REC" parpadeará más rápidamente.

Cuando suelte REC MUTING, el indicador se encenderá y la platina de cassette se pondrá en pausa de grabación.

Presione PAUSE II para reanudar la grabación.

Ajuste de sonido

Ajuste del sonido

Usted podrá ajustar el sonido de graves y agudos.

Presione TONE*, luego ^+ o-para ajustar la calidad del tono.

• Cada vez que presione TONE, el modo de ajuste cambiará entre graves y agudos.

Para escuchar por los auriculares

Conecte los auriculares a PHONES.

Selección de los Campos de sonido preajustados

Usted podrá sacar partido a los Campos de sonido simplemente seleccionando uno de los cinco efectos preprogramados de acuerdo con el programa que desee reproducir.

Presione uno de los botones SOUND FIELD de forma que aparezca en el visualizador el campo de sonido que quiera.

Seleccione el Campo de sonido apropiado de la forma siguiente:

Presione	Para reproducir
1 ROCK	sonidos potentes y claros,realizando el audio bajo y alto.
2 POPS	sonidos ligeros y nítidos, realizando las gamas de audio alta y media.
3 CLASSIC	sonidos amplíos y abiertos con mucha reverberación usingo un efecto ambiental.
4 MOVIE	un ambiente parecido al de un teatro usingo un efecto ambiental.
5 GAME	un impacto de audio máximo de un software de videojuego usingo un efecto ambiental.

Para desactivar los Campos de sonido

Presione el botón SOUND FIELD que haya seleccionado.

Aparecerá "OFF", y el efecto del Campo de sonido se anulará.

Para seleccionar con el telemando

Presione repetidamente SOUND FIELD hasta que aparezca el campo de sonido que quiera. Cada vez que presione el botón, el visualizador cambiará de la forma siguiente:

Observación

Si desea escuchar en el modo CLASSIC, MOVIE o GAME sin efecto de sonido ambiental, presione uno de los botones SURROUND MODE para apagar el indicador correspondiente.

Selección del modo ambiental

Usted podrá sacar partido al sonido ambiental simplemente seleccionando uno de los tres modos ambientales preprogramados de acuerdo con el tipo de programa que desee reproducir.

Presione uno de los botones SURROUND MODE (DOLBY, HALL o SIMULATED) para activar el sonido ambiental.

En el visualizador el indicador del modo seleccionado se encenderá.

Cuando seleccione el modo DOLBY se encenderá el indicador DOLBY PRO LOGIC. Seleccione el modo ambiental apropiado de la forma siguiente:

Presione	Para
DOLBY	descodificar programas procesados con Dolby Pro Logic Surround y create la atmósfera de una sala de cine
HALL	obtener la atmósfera de una gran sala
SIMULATED	reproducir un efecto estéreo simulado en sonido monoaural.

Selección del modo ambiental (continuación)

Para desactivar el sonido ambiental

Presione el botón SURROUND MODE (DOLBY, HALL o SIMULATED) que haya seleccionado.

Selección con el telemando

El telemando también le permite seleccionar el modo ambiental.

Presione repetidamente SURROUND MODE hasta que aparezca el modo ambiental que quiera.

Cada vez que presione el botón, el visualizador cambiará de la forma siguiente:

Observación

Usted podrá comprobar si un software está codificado con Dolby Surround mirando el envoltorio del mismo.

Sin embargo, puede ser que algunas cintas de video y discos láser utilicen el sonido Dolby Surround aunque no lo indiquen en el envoltorio.

Realce del sonido de graves

Usted puede reforzar el sonido de graves de su altavoz de supergraves y obtener una mayor sensación de atmósfera. Utilice el telemando para ajustar el altavoz de supergraves desde su posición de escucha.

1. Presione WOOFER ON/OFF (o S.WOOFER ON/OFF en el telemando) para activar la dirección de supergraves. El indicador SUPER WOOFER se encenderá.

Información adicional

2. Presione S.WOOFER PHASE en el telemando para seleccionar la polaridad que ofrezca la mejor reproducción de graves. 3. Presione WOOFER, bajo - o + para ajustar el nivel del altavoz de supergraves (o LEVEL S.WOOFER - o + en el telemando).

Notas

• El nivel del altavoz de supergraves solo podrá ajustarlo cuando este esté activado (cuando el indicador SUPER WOOFER esté encendido).
• Usted no podrá utilizar el altavoz de supergraves cuando seleccione PHONO (aparecerá "SELECT OTHER FUNCTION" (seleccionar otra referencia)).

Precauciones

Tensión de alimentación

Antes de utilizar el sistema, compruebe que la tensión de operación del mismo sea idéntica a la de la red local.

Seguridad

• La unidad no se desconectará de la fuente de alimentación de CA (red eléctrica) cuando se halle conectada a la toma de corriente de la pared, aunque la propia unidad se halle apagada.
• Cuando no vaya a utilizar el sistema durante mucho tiempo, desenchúfelo de la toma de la pared. Para desenchufar el cable de alimentación, tire del enchufe; no tire nunca del propio cable.
• Si cae algún objeto sólido o líquido sobre el aparato, desenchufe el sistema y llévelo a personal calificado para que lo revisen antes de volver a utilizar.
• El cable de alimentación de CA debe ser reemplazado en un taller de servicios relacionados.

Instalación

• Instale el sistema estéreo en un lugar bien ventilado para evaporar la acumulación de calor bajo el mueble.
• No instale el sistema en una posición inclinada.
• No coloque el sistema en lugares que sean:
• Extremadamente calientes o fríos
• Polvorientos o sucios, muy húmedos
• Con vibración
• Expuestos a los rayos directos del sol

Precauciones (continuación)

Antes de colocar un cassette en la platina de cassette

Tense la cinta. Si la cinta está floja, podría enredarse en el mecanismo de la platina de cassette y estropearse.

Cuando utilice una cinta de más de 90 minutos de duración

Estas cintas son muy elásticas. No cambie con frecuencia las operaciones de la cinta, tales como reproducción, parada y avance-retroceso rápidos. La cinta podrá enredarse en la platina de cassette.

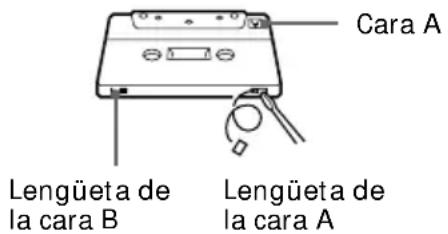

Para conservar las grabaciones permanentemente

Para evitar la grabación accidental de una cinta que ya esté grabada, rompa la lengüeta de la cara A o B del cassette como se muestra en la ilustración. Si desea volver a grabar en esta cinta, tape con cinta adhesiva el agujero que queda al quitar la lengüeta.

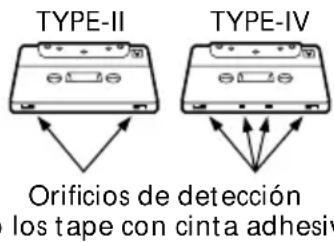

Cuando utilice una cinta de cassette TYPE-II (CrO2) o TYPE-IV (metal), ponga cuidado de no tapar los orificios de detección que permiten a la platina de cassette detectar automáticamente el tipo de cinta.

Limpieza de los cabezales de cinta

Limpie los cabezales de cinta cada 10 horas de uso. Cuando los cabezales de cinta se ensucien

• el sonido se distorsionará
• el nivel de sonido disminuirá, habrá pérdida de sonido
• la cinta no se borrará completamente, la cinta no se grabará.

Asegúrese de limpiar los cabezales de cinta antes de realizar grabaciones importantes o después de escuchar una cinta vieja.

Utilice un cassette de limpieza tipo seco o tipo húmedo vendidos por separado para limpiar los cabezales de cinta. Para detalles, consulte las instrucciones provistas con el cassette de limpieza.

Desmagnetización de los cabezales de cinta

Desmagnetice los cabezales de cinta y las partes metálicas que entran en contacto con la cinta con un cassette de desmagnetización de cabezas vendido por separado antes de 20 a 30 horas de uso. Para detalles, consulte las instrucciones provistas con el cassette de desmagnetización.

Limpieza de la caja

Utilice un paño ligeramente humedecido con una solución de detergente suave.

No utilice disolventes fuertes, tales como diluyente o bencina, porque podrían dañar el acabado.

Si tiene una pregunta o problema en relación con este sistema estéreo, póngase en contacto con su proveedor Sony más cercano.

Solución de problemas

Si se encuentra con algún problema al utilizar este sistema estéreo, utilice la siguiente lista de comprobación.

Confirme en primer lugar que el cable de alimentación esté enchufado firmemente y que los altavoces estén conectados firme y debidamente.

Si algún problema persiste, consulte al proveedor de Sony más cercano.

Generalidades

No hay sonido.

Gire MASTER VOLUME hacia la derecha. - Los auriculares están conectados. - Conecte las antenas. - Asegúrese de que los altavoces están conectados firmemente. - El dispositivo de protección del receptor/platina de cassette ha sido activado debido a un cortocircuito. (Parpadea "PROTECT"). Desconecte el receptor/platina de cassette, elimine el problema del cortocircuito y vuelva a conectar la alimentación.

Hay zumbido o ruido considerables.

• Hay un televisor o un video demasiado cerca del sistema estéreo. Aleje el sistema estéreo del televisor o video.
• Asegúrese de conectar un cable a tierra en el terminal SIGNAL GND.

El telemando no funciona.

• Hay un obstáculo entre el telemando y el sistema.
• El telemando no está apuntando al sensor del sistema. Las pilas están agotadas. Reemplace las pilas.
• Al presionar TV CONTROL el telemando queda dispuesto para controlar únicamente el televisor. En este caso, presione uno de los botones SYSTEM CONTROL/FUNCTION antes de operar el receptor-platina de cassette, etc.

Altavoces

Solo sale sonido de un canal, o el volumen de los canales izquierdo y derecho está desequilibrado.

• Compruebe las conexiones y ubicación de los altavoces.

Sólo sale sonido por el altavoz central.

• La fuente de sonido que está reproduciendo es monoaural. Desactive el modo Pro Logic.

No sale sonido por el altavoz central.

• El modo Pro Logic está ajustado en el modo PHANTOM. Seleccione otro modo.
• Ajuste el nivel CENTER debidamente (consulte la página 11).

No sale sonido por los altavoces traseros.

• El modo Pro Logic está ajustado en el modo 3CH. Seleccione otro modo.
• Ajuste el nivel REAR debidamente (consulte la página 11).
• El software que está reproduciéndose tiene efectos sonoros limitados. Compruebe el volumen con el tono de prueba.

Platina de cassette

Los botones de operación de la cinta no funcionan.

• Espere hasta que el indicador deje de parpadear. (Durante los primeros tres segundos antes de conectar la alimentación no es posible la operación.)
• Inserte la cinta correctamente y cierre el portacassette completamente.

La cinta no se graba.

• No hay cinta en el portacassette.
• La lengüeta del cassette ha sido retirada (consulte "Para conservar las grabaciones permanentemente" en la página 26). -La cinta está bobinada hasta el final.

Solución de problemas (continuación)

La cinta no puede grabarse ni reproducirse o hay una disminución en el nivel del sonido.

• Los cabezales están sucios. Límpielos (consulte "Limpieza de los cabezales de cinta" en la página 26).
• Los cabezales de grabación/reproducción están magnetizados. Desmagnetícelos (consulte "Desmagnetización de los cabezales de cinta" en la página 26).

• Los cabezales de grabación/reproducción están magnetizados. Desmagnetícelos (consulte "Desmagnetización de los cabezales de cinta" en la página 26).

Fluctuación o trémolo excesivo, o pérdida de sonido.

• Los ejes de arrastre o los rodillos compresores están sucios. Límpielos (consulte "Limpieza de los cabezales de cinta" en la página 26).

Aumento de ruido o las altas frecuencias se borran.

• Los cabezales de grabación/reproducción están magnetizados. Desmagnetícelos (consulte "Desmagnetización de los cabezales de cinta" en la página 26).

El sonido suena desequilibrado.

• Asegúrese de que el ajuste Dolby NR coincide con el ajuste utilizado al grabar la cinta.
• Aleje el Sistema del televisor o video.

-La cinta está floja. Tensela. - El cassette está deformado. Utilice otro cassette.

Hay un ruido de transporte de cinta excesivamente alto durante el avance rápido o rebobinado.

• Este ruido es causado por el cassette, no es un problema del mecanismo.

no funciona.

• Ha habido un corte de corriente o se ha desconectado el cable de alimentación durante la operación de la cinta. Vuelva a conectar la alimentación.

Durante la reproducción hay una corta interrupción del sonido.

• Ha presionado ▶, ◀, o en una platina estando la otra platina en reproducción. O ha presionado PAUSE ■, ▶, o ◀ en la platina B cuando la platina A está en reproducción.

Sintonizador

No puede sintonizarse una frecuencia.

• Ajuste las antenas.
• Conecte la antena de FM exterior. Vuelva a presintonizar las emisoras si ha movido de lugar el sistema.

Zumbido o ruido excesivo ("TUNED" o "STEREO" parpadea en el visualizador).

• Ajuste la antena.
• La intensidad de la señal es muy débil. Conecte una antena exterior. Sintonice una frecuencia correcta.
• Aleje el sistema estéreo del televisor o video.

Un programa de FM estéreo no puede recibirse en estéreo.

Presione STEREO/MONO para que aparezca "STEREO".

Si surgen problemas no descritos arriba, reinicie el sistema de la forma siguiente:

1. Desenchufe el cable de alimentación. 2. Mantenga presionado DOLBY, mientras vuelve a enchufar el cable de alimentación en la toma de la pared.

El sistema se reiniciará con los ajustes de fábrica originales. Todos los ajustes realizados, tales como presintonización de emisoras, desaparecerán. Deberá ajustarlos de nuevo.

Descripción de los botones del telemando

Para los botones no descritos en las páginas previas y para los botones que tienen nombres diferentes a los botones de la unidad, consulte la tabla.

Botón del telemando	Opera Función
0-9 Sintonizador Selectúneros de presintonías.
	Reproductor de CD/ Seleección número de canciones, 0 selección la plastina de MD canción 10.
	Televisor/vídeo/DBS Seleección número de canales.
>10 Reproductor de CD/platina Seleección número de canciones superiores a 10. de MD/television
CH/PRESET +/- Sintonizador Explora y selección emisoras presintonizadas.
	Televisor/vídeo/DBS Seleección canales preajustados.
D.SKIP Reproductor de CD Salta discos (sólo reproductores de CD con Cambiador de discs mí Multiples).
DISC Reproductor de CD Seleección discos (sólo reproductores de CD con megalmacenimiento).
<4/5> Reproductor de CD Busca canciones (hacia atrás o hacía delante).
	Platina de cassette/platina Rebobina o avanza rápida. de MD/vídeo
<4/5> Reproductor de CD/platina Salta canciones de MD
■ Reproductor de CD/platina Hace una pausa. de cassette/platina de MD/vídeo
■ Reproductor de CD/platina Comienza la reproducción. de cassette/platina de MD/vídeo
■ Reproductor de CD/platina Para la reproducción. de cassettes/platina de MD/vídeo
▲	Platina de cassette	Comienza la reproducción en el lado de inversion.
ENTER	Televisor/vídeo/DBS Cambia canales cuando se usa con 0-9.
BAND	Sintonizador Seleección FM o AM.
TV/VIDEO	Televisor/vídeo	Seleección la seals de entrada: Entrada de television o de video.
VISUAL I/O	Televisor/vídeo/reproductor de discos láser/DBS	Conecta o desconecta la alimentación.
TV CONTROL	Televisor	Conecta el televisor, cambia la entrada a "TV", y ajusta el telemando para operar el telector.
-/- -	Televisor	Seleección el modo de entrada de canal, de uno o dos dígitos (sólo para Europa).
POSITION	Televisor	Cambia la posición de laImagenPICUEA.*
SWAP	Televisor	Intercambia las imagenesPICUEA y grande.*
P IN P	Televisor	Activa la funciona deImagen enImagen.*
ANT TV/VTR antenna:	Televisor/vídeo	Seleección la seals del terminal de Señal de TV o programa de video.

• Solamente para televisores Sony que tienen la referencia de imagen en imagen.

Índices

A, B

Ajuste

del sonido 22

del volumen 10, 16

Ajuste de sonido 22

Altavoces

disposición 8

posicionamiento 9

Altavoz de supergraves 24

C

Campo de sonido 22

Campos de sonido

preajustados 22

Conexión

de componentes

opciones 12

de las antenas 5,13

del altavoz de

supergraves 5

del reproductor de CD 6

del sistema 4

Copiado 20

D

Dolby Pro Logic Surround 2,8

E,F

Emisoras de radio

presintonización 14

sintonización 14,16

Especificaciones 29

Exploración de la memoria 15

G,H

Grabación

de la radio 19

desde una cinta 20

en una cinta 18

Grabación sin sonido 21

I, J, K

Índice 31

Inserción de espacio en

blanco 21

L

Limpieza 26

M, N, O

Memoria de presintonías 15

Modo ambiental 23

P, Q

Pilas 6

Precauciones 25

Presintonización de emisoras

de radio 14

Protección de grabaciones

26

R

Realce del sonido de graves

24

Reducción de ruido Dolby

2,18

Reproducción de una cinta

17

S

Sintonización automática 14

Sintonización de

presintonías 16

Sintonización manual 14

Solución de problemas 27

T, U, V, W, X, Y, Z

Telemando

cambio de referencia 7

descripción de los

botones 30

inserción de las pilas 6

opinión de otros

componentes 7
