Type de produit	Lave-vaisselle
Marque	Hotpoint
Modèle	HI 5030 WEF
Capacité	14 couverts (estimation)
Dimensions (H x L x P)	85 x 60 x 60 cm (estimation)
Poids	50 kg (estimation)
Alimentation	220-240 V, 50 Hz, 10 A
Programmes	9: Éco, Auto Intensif, Auto Mixte, Auto Lavage Rapide, Rapide 30', Bonne nuit, Antibactérien, Trempage, Autonettoyage
Options	Zone Wash 3D, Différé (1-12h), Pastille, ActiveDry
Consommation programme Éco	9,5 L/cycle, 0,85 kWh/cycle, durée 3h10
Panneau de commande	Affichage numérique, touches tactiles, voyants
Panier supérieur	Réglable en hauteur, volets pliables
Panier inférieur	Supports rabattables
Troisième panier	Compartiment à couverts
Système ActiveDry	Ouverture automatique de la porte pour séchage par convection
Zone Wash 3D	Jets d'eau supplémentaires pour lavage intensif
Adoucisseur d'eau	Réservoir de sel, réglage de dureté (5 niveaux)
Distributeur de liquide de rinçage	Réglable (0-5), capacité 110 ml
Distributeur de détergent	Automatique, compatible pastille
Filtre	Triple filtre amovible, nettoyage régulier
Bras d'aspersion	Supérieur et inférieur, nettoyables
Indicateur de fonctionnement	Voyant LED au sol, modes réglables
Pièces de rechange	Disponibles jusqu'à 10 ans selon réglementation
Entretien	Nettoyage régulier du filtre et des bras, programme autonettoyant

FOIRE AUX QUESTIONS - HI 5030 WEF HOTPOINT

Comment remplir le réservoir de sel ?

Enlevez le panier inférieur, dévissez le bouchon du réservoir. La première fois, remplissez d'eau, puis ajoutez du sel spécial lave-vaisselle jusqu'au bord (environ 1 kg). Refermez bien et lancez un cycle immédiatement pour éviter la corrosion.

Comment régler la dureté de l'eau ?

Allumez l'appareil, éteignez-le, appuyez sur la touche P pendant 5 secondes, puis rallumez. Le voyant clignote. Utilisez la touche P pour sélectionner le niveau (1-5) selon votre dureté d'eau. Éteignez l'appareil pour valider.

Où se trouve le distributeur de liquide de rinçage et comment le remplir ?

Le distributeur se trouve à l'intérieur de la porte, à côté du distributeur de détergent. Appuyez sur l'onglet pour l'ouvrir, versez jusqu'à la marque 110 ml. Fermez jusqu'au clic.

Comment ajuster le dosage du liquide de rinçage ?

Allumez, éteignez, appuyez 3 fois sur P, puis rallumez. Le voyant clignote. Appuyez sur P pour choisir le niveau (0-5). Niveau 0 = pas de liquide. Éteignez pour valider.

Comment utiliser la fonction Pastille ?

Appuyez sur la touche DÉPART/Pause pendant 3 secondes pour activer l'option. Elle optimise le programme pour les détergents tout-en-un. Le symbole s'allume.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, que la porte est bien fermée et que le robinet d'eau est ouvert. Si l'écran affiche un code, éteignez et rallumez après une minute. Si le problème persiste, débranchez 1 minute.

Comment nettoyer le filtre ?

Tournez le filtre cylindrique dans le sens antihoraire et retirez-le. Enlevez le panier du filtre et la plaque en inox. Nettoyez sous l'eau courante avec une brosse non métallique. Remontez dans l'ordre inverse.

Quels programmes utiliser pour une vaisselle très sale ?

Utilisez le programme Auto Intensif 65° ou Antibactérien 65°. Ces cycles offrent un lavage puissant avec des températures élevées et des jets supplémentaires.

Comment activer le départ différé ?

Appuyez sur la touche Différé pour ajouter des heures (1-12h). Le symbole 'h' apparaît. Sélectionnez le programme, puis appuyez sur DÉPART/Pause et fermez la porte dans les 4 secondes.

Que signifie le voyant LED au sol ?

Le voyant projeté au sol indique le fonctionnement : allumé pendant le cycle, clignote en fin de cycle. Vous pouvez choisir entre 3 modes via le menu en appuyant sur P jusqu'à afficher a, b ou c.

MODE D'EMPLOI HI 5030 WEF HOTPOINT

ARISTON. Afin de recevoir une assistance plus complète, merci d'enregistrer votre appareil sur : www.hotpoint.eu/register

WWW

Vous pouvez télécharger les Consignes de sécurité et le Manuel de l'utilisateur en visitant notre site Internet docs.hotpoint.eu et en suivant les instructions figurant au verso du présent fascicule.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

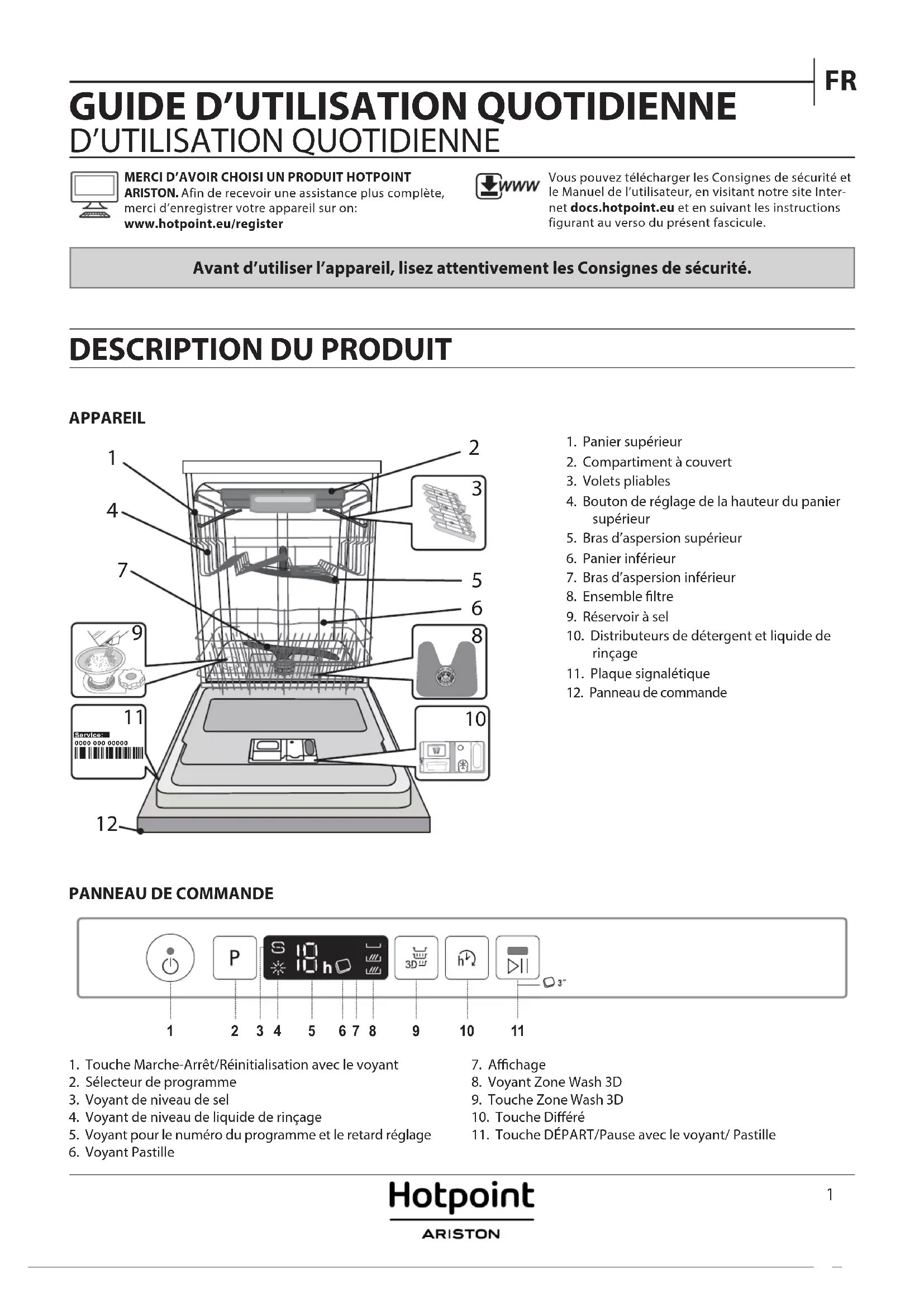

DESCRIPTION DU PRODUIT

APPAREIL

1. Panier supérieur
2. Compartiment à couverts
3. Volets pliables
4. Bouton de réglage de la hauteur du panier supérieur
5. Bras d'aspersion supérieur
6. Panier inférieur
7. Bras d'aspersion inférieur
8. Ensemble filtre
9. Distributeurs de détergent et liquide de rinçage
10. Plaque signalétique
11. Panneau de commande

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec voyant
2. Sélecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rinçage
5. Voyant pour le numéro du programme et le retard réglage
6. Voyant Pastille
7. Affichage
8. Voyant Zone Wash 3D
9. Touche Zone Wash 3D
10. Touche Différé
11. Touche DÉPART/Pause avec voyant/Pastille

PREMIÈRE UTILISATION : SEL, LIQUIDE DE RINÇAGE ET DÉTERGENT

CONSEILS POUR LA PREMIÈRE UTILISATION

Après l'installation, retirez les boulons d'arrêt des paniers et les éléments élastiques qui retiennent le panier supérieur.

REMPLIR LE RÉSERVOIR DE SEL

L'utilisation de sel empêche la formation de calcaire sur la vaisselle et sur les composants fonctionnels de l'appareil.

Le réservoir de sel ne doit jamais être vide. Il est important de régler la dureté de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DU PRODUIT) et il doit être rempli lorsque le voyant REMPLISSAGE DE SEL sur le panneau de commande est allumé.

1. Retirez le panier inférieur et dévissez le bouchon du réservoir (dans le sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg) ; il est normal qu'un peu d'eau déborde.
4. Retirez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent ne pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajout de sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

RÉGLER LA DURETÉ DE L'EAU

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la durée de l'eau aux conditions existantes dans votre résidence. Cette information peut être obtenue de votre fournisseur d'eau local. L'usine règle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. Appuyer sur la touche P pendant 5 secondes; un bip se fait entendre.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Le nombre de la sélection actuelle et le voyant de niveau de sel clignotent. Appuyer sur la touche P pour sélectionner le niveau de durée désiré (voir TABLEAU DE DURETÉ DE L'EAU).

Tableau de dureté de l'eau
Level		°dH Degrés allemand	°fH Degrés français	°Clark Degrés anglais
1	Très douce 0 - 6	0 - 10 0 - 7
2	Moyenne 7 - 11	11 - 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle.

Utilisez seulement le sel spécialement conçu pour les lave-vaisselle. Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le contenant de sel n'est pas rempli, l'adoucisseur et l'élément chauffant peuvent être endommagés à cause de l'accumulation de calcaire.

L'utilisation de sel est recommandée avec n'importe quel type de lessive pour lave-vaisselle.

REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet à la vaisselle de SÉCHER plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rinçage jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE

Si vous n'êtes pas complètement satisfait du séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÊT.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT.
• Appuyez sur la touche P à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÊT.
• Le numéro du niveau de sélection actuel et le voyant du niveau de liquide de rinçage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rinçage qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT. Le réglage est terminé !

Si le niveau de liquide de rinçage est à ZERO (ECO), il n'y aura pas de liquide de rinçage distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rinçage.

Un maximum de 5 niveaux peuvent être réglés selon le modèle du lave-vaisselle. Les réglages d'usine sont spécifiques au modèle, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent à votre machine.

• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (1-2).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (3-4).

REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous mesurez la lessive, consultez les informations mentionnées précédemment pour ajouter la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle ; un clic se fait entendre.
3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE ; elle ajuste le programme de façon à obtenir les meilleurs résultats de lavage et de séchage.

L'utilisation d'un détergent non conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme	Séchage	ActiveDry	Options disponibles (*)	Durée du programme de lavage (h:min)**	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1 Éco 50° ECO	✓	✓	h↓	3:10 9,5 0,85
2 Auto Intensif 65° A	✓	✓	3DE h↓	2:00 - 3:10 14,0	- 17,0 1,50 - 1,85
3 Auto Mixte 55° A	✓	✓	3DE h↓	1:30 - 2:30 14,5	- 16,0 1,15 - 1,30
4 Auto Lavage Rapide 50°	-	-	h↓	0:55 - 1:20 13,0	- 14,5 1,15 - 1,25
5 Rapide 30' 50°	-	-	3DE h↓	0:30 9,0 0,50
6 Bonne nuit 50°	✓	✓	h↓	3:30	15,0	1,15
7 Antibactérien 65°	✓	-	h↓	1:40	10,0	1,30
8 Trempage -	-	-	3DE h↓	0:12 4,5 0,01
9 Autonettoyage 65°	-	-	h↓	0:50 8,0 0,85

Les données du programme Éco sont mesurées dans des conditions de laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à : [e-mail]. Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes. Les options ne peuvent pas toutes être utilisées en même temps. Les valeurs indiquées pour des programmes différents du programme Éco sont fournies à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

DESCRIPTION DES PROGRAMMES

Consignes pour la sélection du cycle de lavage.

1 ÉCO

Le programme Éco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation française en matière d'éco-conception.

2 AUTO INTENSIF

Programme automatique pour la vaisselle et les casseroles très sales (ne pas utiliser pour la vaisselle délicate).

3 AUTO MIXTE

Programme automatique pour la vaisselle et les casseroles sales.

4 AUTO LAVAGE RAPIDE

Programme automatique pour vaisselle normalement sale. Assure un nettoyage impeccable en très peu de temps.

5 RAPIDE 30'

Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.

6 BONNE NUIT

Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.

7 ANTIBACTÉRIEN

Vaisselle sale ou très sale, avec lavage antibactérien supplémentaire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.

8 TREMPAGE

Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus tard. N'utilisez pas de détergent avec ce programme.

9 AUTONETTOYAGE

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifiques conçus pour l'entretien du lave-vaisselle.

Remarques :

Il convient de noter que le cycle Rapide 30' est destiné uniquement à la vaisselle légèrement sale.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

ZONE WASH 3D

Travaux en option avec un rack à la fois. En particulier, nous recommandons de l'utiliser avec les cycles Mixte et Intensif - grâce aux jets d'eau 3D supplémentaires placés sur le fond de la cavité, l'option ZONE WASH 3D permet d'économiser de l'énergie ou d'augmenter les performances de lavage du lave-vaisselle :

• 3D ZONE WASH + CYCLE MIXTE : Il permet de réduire la consommation d'énergie jusqu'à 40 %.
• 3D ZONE WASH + CYCLE INTENSIF : Il augmente les performances de lavage jusqu'à 40 %. Idéal pour les charges mélangées très sales, par exemple les casseroles et les poêles, la vaisselle avec des saletés incrustées ou difficiles à nettoyer (fromage ou légumes brûlés, coutellerie sale).

Comment activer l'option :

1. Sélectionner un cycle compatible.
2. Par défaut, l'appareil lave la vaisselle sur tous les paniers. Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche :

s'affiche à l'écran (panier inférieur seulement)

s'affiche à l'écran (panier supérieur seulement)

s'affiche à l'écran (compartiment à couverts seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Si le panier supérieur est enlevé, appliquez le détergent directement dans la cuve au lieu du distributeur de détergent.

DIFFÉRÉ

Le début du programme peut être retardé pour une période entre 1 et 12 heures.

1. Appuyez sur la touche DIFFÉRÉ : le symbole « h » correspondant apparaît sur l'écran ; chaque fois que vous appuyez sur la touche, le temps (1 heure, 2 heures, etc. jusqu'à un maximum de 12 heures) avant le début du cycle de lavage augmente.
2. Sélectionnez le programme de lavage, appuyez sur le bouton DÉPART/Pause et, dans les 4 secondes, fermez la porte : la minuterie commencera le compte à rebours.
3. Une fois le temps écoulé, le voyant « h » s'éteint et le cycle de lavage démarre.

Pour ajuster le délai et sélectionner une période de temps plus courte, appuyez sur la touche DIFFÉRÉ. Pour l'annuler, appuyez sur la touche à plusieurs reprises pour éteindre le voyant « h » de départ différé sélectionné.

La fonction DIFFÉRÉ ne peut pas être réglée une fois le programme en cours.

PASTILLE

Ce réglage vous permet d'optimiser le rendement du programme selon le type de détergent utilisé.

Appuyez sur la touche DÉPART/Pause pendant 3 secondes (le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

INDICATEUR DE FONCTIONNEMENT

Un voyant LED projeté sur le sol indique que le lave-vaisselle fonctionne. Un des modes de fonctionnement suivants peut être sélectionné :

a) Fonction désactivée.

b) Lorsque le cycle est lancé, le voyant s'illumine quelques secondes ; il reste éteint durant le cycle, et clignote à la fin du cycle.

c) Le voyant reste allumé durant le cycle et clignote à la fin du cycle (mode par défaut).

Si le Départ différé est sélectionné, le voyant s'illumine durant les premières secondes, ou pour la durée du compte à rebours, selon que le mode b) ou c) ait été réglé.

Le voyant s'éteint chaque fois que la porte est ouverte. Pour sélectionner le mode préféré, allumez l'appareil, appuyez sur la touche P jusqu'à ce qu'une des trois lettres apparaisse à l'écran, appuyez sur la touche P pour afficher la lettre (mode) désirée, et appuyez de nouveau sur la touche P pour confirmer votre sélection.

Remarque : si ActiveDry est activé et que vous ouvrez la porte, l'indicateur de fonctionnement ne clignotera pas à la fin du cycle.

ActiveDry

ActiveDry est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à une température qui est sûre pour les meubles de votre cuisine.

À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifique est ajoutée avec le lave-vaisselle. Pour voir comment monter la feuille de protection, consulter le (GUIDE D'INSTALLATION).

La fonctionnalité ActiveDry peut être désactivée par l'utilisateur comme suit :

1. Allez au menu logiciel du lave-vaisselle en appuyant et en maintenant le bouton P (6 sec).
2. Vous êtes actuellement dans le Menu Contrôle lumineux (consultez la description INDICATEUR DE FONCTIONNEMENT). Si vous ne pouvez rien changer, appuyez sur le bouton P et maintenez-le enfoncé (jusqu'à ce que l'une des deux lettres apparaisse sur l'écran).
3. Vous passez au Menu de contrôle ActiveDry. Vous pouvez changer l'état de la fonctionnalité ActiveDry en appuyant sur le bouton « P » : E - activé, d - désactivé.

Pour confirmer le changement et sortir du Menu de Contrôle, appuyez sur le bouton P et maintenez-le enfoncé (3 sec).

Le troisième panier a été conçu pour partager les couverts. Placez les couverts comme illustré sur la figure.

Séparer les couverts facilite le rangement après le cycle de lavage et améliore les programmes de lavage et de séchage.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couverts, la pointe vers le bas.

La géométrie du panier permet de placer de petits articles comme les tasses à café dans l'espace au centre.

PANIER SUPÉRIEUR

Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers bas.

(Exemple de chargement du panier supérieur)

RÉGLAGE DE LA HAUTEUR DU PANIER SUPÉRIEUR

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur, et position basse pour profiter au maximum des supports rabattables et créer plus d'espace vers le haut et éviter les chocs avec les articles sur

le panier inférieur.

Le panier supérieur comprend un dispositif de réglage de la hauteur (voir figure). Sans appuyer sur les leviers, soulevez simplement le panier en le tenant sur les côtés jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé.

Ne JAMAIS soulever ou abaisser un seul côté du panier.

VOLETS PLIABLES AVEC POSITIONS AJUSTABLES

Les volets pliables latéraux peuvent être pliés ou dépliés afin d'optimiser la disposition de la vaisselle à l'intérieur du panier.

Les verres à vin peuvent être placés en toute sécurité dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante. Selon le modèle :

• Pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner, ou de les libérer des griffes et de les tirer vers le bas.
• Pour replier les volets, il est nécessaire de les tourner et de les faire coulisser vers le bas ou de les tirer vers le haut et de fixer les pattes aux griffes.

PANIER INFÉRIEUR

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.

Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.

(Exemple de chargement du panier inférieur)

ZONE WASH 3D

Zone Wash 3D utilise des jets d'eau supplémentaires situés à la fois dans la partie supérieure et inférieure du lave-vaisselle (marqués de couleur orange) pour laver plus intensivement des éléments très sales en augmentant la couverture d'eau sur les assiettes.

Exemple : charger les pots et casseroles orientés vers la partie inférieure des composants de Zone Wash 3D et activer l'option 3D Zone Wash sur le panneau.

UTILISATION QUOTIDIENNE

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELLE

Ouvrez la porte et appuyez sur la touche MARCHE/ARRÊT.

1. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS).

4. REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DÉMARRER

Démarrez le cycle de lavage en appuyant sur le bouton DÉPART/Pause (le témoin est allumé) et en fermant la porte dans les 4 secondes. Quand le programme démarre, vous entendez un bip simple.

Si la porte n'a pas été fermée dans les 4 secondes, le signal d'alarme est activé. Dans ce cas, ouvrez la porte, appuyez sur le bouton DÉPART/Pause et fermez de nouveau la porte dans les 4 secondes.

7. FIN DU CYCLE DE LAVAGE

La fin du cycle de lavage est indiquée par des bips et par le clignotement du nombre de cycles de lavage sur l'écran. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÊT.

Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle. Déchargez les paniers en commençant par le panier inférieur.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec de l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

MODIFIER UN PROGRAMME EN COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle : ouvrez la porte, appuyez sur le bouton MARCHE/ARRÊT et maintenez-le enfoncé, la machine s'éteindra.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées ; lancez le cycle en appuyant sur le bouton DÉPART/Pause et en fermant la porte dans les 4 secondes.

AJOUTER DE LA VAISSELLE

Sans éteindre la machine, ouvrez la porte (le voyant DÉPART/Pause commencera à clignoter) (attention à la vapeur CHAUDE !) et placez la vaisselle à l'intérieur du lave-vaisselle. Appuyez sur le bouton DÉPART/Pause et fermez la porte dans les 4 secondes, le cycle reprendra à l'endroit où il a été interrompu.

Si la porte est ouverte pendant le cycle de lavage, ou s'il y a une coupure de courant, le cycle s'arrête. Pour reprendre le cycle à l'endroit où il a été interrompu, appuyer sur le bouton DÉPART/Pause et fermer la porte dans les 4 secondes.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber, et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : les couvercles, poignées, plaques et poêles à frire n'empêchent pas les bras d'aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage. Après avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

VAISSELLE QUI NE CONVIENT PAS

Vaisselle en bois. - Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. - Les pièces en matériel synthétique qui ne supportent pas les hautes températures. La vaisselle en cuivre ou en étain. - La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre. Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi être endommagés après plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelaine qui sont lavables au lave-vaisselle conformément aux recommandations du fabricant. Utilisez un détergent doux, adapté à la vaisselle.
• Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé.

ASTUCES SUR L'ÉCONOMIE D'ÉNERGIE

• Lorsque le lave-vaisselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisselle dans un lave-vaisselle consomme habituellement MOINS D'ÉNERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaisselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaisselle est totalement chargé. Le chargement du lave-vaisselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau. Vous trouverez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS.

En cas de chargement partiel, il est recommandé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash / Multizone), en remplissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage. Un pré-rinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIÈNE

Pour éviter les odeurs et les dépôts qui pourraient s'accumuler dans le lave-vaisselle, lancez un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancez le programme sans vaisselle pour nettoyer l'appareil.

NETTOYAGE ET ENTRETIEN

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulièrement l'ensemble filtrant pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des objets étrangers à l'intérieur du système de filtration ou des bras de pulvérisation peut provoquer un dysfonctionnement de l'unité, entraînant une perte de performances, un fonctionnement bruyant ou une utilisation supérieure des ressources.

L'ensemble filtrant comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilisez pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifiez l'assemblage du filtre et, si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une brosse non métallique et en suivant les instructions ci-dessous :

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).
3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc.), enlevez-les minutieusement.
5. Inspectez la cavité et enlevez les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noire) (Fig. 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtrant et remettez-le en place correctement ; c'est très important pour que le lave-vaisselle garde son efficacité.

NETTOYER LE TUYAU D'ARRIVÉE D'EAU

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impuretés ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'arrivée d'eau pourrait se boucher et endommager le lave-vaisselle.

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replacé de façon que le côté avec le plus grand nombre de trous soit placé vers le haut.

Le bras d'aspersion inférieur peut être enlevé en tirant vers le haut.

SYSTÈME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la dureté de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.

Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac à sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de dureté de l'eau réglé à 3. Le processus de régénération débute lors du rinçage final et se termine en phase de séchage avant la fin du cycle. - Une régénération simple consomme : ~3,5 L d'eau ; - Prend jusqu'à 5 minutes supplémentaires pour le cycle ; - Consomme moins de 0,005 kWh d'énergie.

DÉPANNAGE

Si votre lave-vaisselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livre de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBLÉMES	CAUSES POSSIBLES SOLUTIONS
L'indicateur del est allumé	Le réserveir de sel est vide. (Après le remplissagé, il est possible que levoyant du niveau de sel régénéranne ne s'étiage qu'au bout de plusieurs cycles de lavage).	Remplissez le réserveir de sel régénérant (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Le voyant deliquide de rignage est allumé	Le distributeur deliquide de rignage est vide. (Après le remplissage, il est possible que levoyant du niveau de liquide de rignage ne s'étiagne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur deliquide de rignage (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaisse ou les commandes ne fonctionnent pas.	L'apparil n'est pas bien branché. Insérez la fiche dans Panne de courant.	Dans la prise de courant.
	Le portecdu lave-vaissele n'est pas fermée. Broche ActiveDry non entrée.	Pour des raisons de sécurité, le lave-vaisse ne redémarrera pas automatiquement lors du retour de l'alimentation électrique. Ouvrez la porte du lave-vaisse, appuyez sur le bouton DÉPART/Pause, et fermez la porte dans les 4 secondes.
	Le cycle est interrompu par une ouverture de la portepsupérieure à 4 secondes.	Appuyer sur DÉPART/Pause et fermer la porte dans les 4 secondes
	Les commandes ne fonctionnent pas.L'afficheur indique : 9 ou 12 et le voyage MARCHE/ARRÉT clignote rapidement.	Éteindre l'apparil en appuyant sur la touche MARCHE/ARRÉT, rallumez-le environ une minute après, et recommencer le programme. Si le problème persisté, débranchez l'apareil pendant 1 minute, puis rebranchez-le.
Le lave-vaisse ne se vidange pas.L'afficheur indique :3 et le voyant MAR-CHE/ARRÉT clignote rapidement.	Le cycle delavage n'est pas encore terminé. Attende que L'tuyau de vidange est plié.	Que le cycle se termine.
	Le conduit delavage de l'évier est bouché. Nettoyez le	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INSTALLATION).
	Le filtré est bouché par des résidues de nourriture.	conduit de vidange de l'évier.
	La vaissele s'entrechoque.	Nettoyez le filtrtre (voir NETTOYAGE DE L'ENSEMBLE FILTRE).
Le lave-vaisse fait beaucoup de bruit.	Il y a une trop grand quantité de mousse.	Replacez la vaissele (voir CHARGEMENT DES PANIERS).
	Il y a une trop grand quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaisselles (voir REM-PLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliancez le cycle en cours en éteignant le lave-vaiselle, puis en le rallumant, sélectionnez un nouveau programme, appuyez sur DÉPART/Pause et fermez la porte dans les 4 secondes. Merci de ne pas ajouter de détergent.
La vaissele n'est pas propre.	La vaissele n'est pas bien place. Replacez la vaissele Les bras d'aspersion ne bougont pas librement, ils sont génés par la vaissele.	Le (voir CHARGEMENT DES PANIERS).
	Le cycle delavage est trop délicat.	Replacez la vaissele (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Le bouchon du compartment de liquide de rignage n'est pas bien fermé.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaisselles (voir REM-PLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le filtrtre est sale ou bouché.	Assurez-vous que le bouchon du distributeur de liquide de rignage est fermé.
	Il n'y a pas de sel. Remplir le réseauur de sel (voir REM-PLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaisse. L'afficheur indique :H, 6 et le voyant MARCHE/ARRÉT clignote rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'arrivée est plié.	Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaiselle et relanceze-le.
	Le tamis dans le tuyau d'arrivée d'eau est obstrué; il est nécessaire de le nettoyer.	Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vais-selle et redémarrez le programme.
Le lave-vaisse terminé le cycle prématurément L'afficheur indique :15 et le voyant MARCHE/ARRÉT clignote rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.	Vérifiez si l'extrémité du tuyau de vidange est placée à la hauteur correcte (voir INSTALLATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air si nécessaire.
	De l'air estprésent dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes liassant entrer de l'air.

Vous trouverez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits :

• En visitant notre site web docs.hotpoint.eu et parts-selfservice.whirlpool.com en utilisant un QR Code.
• Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
