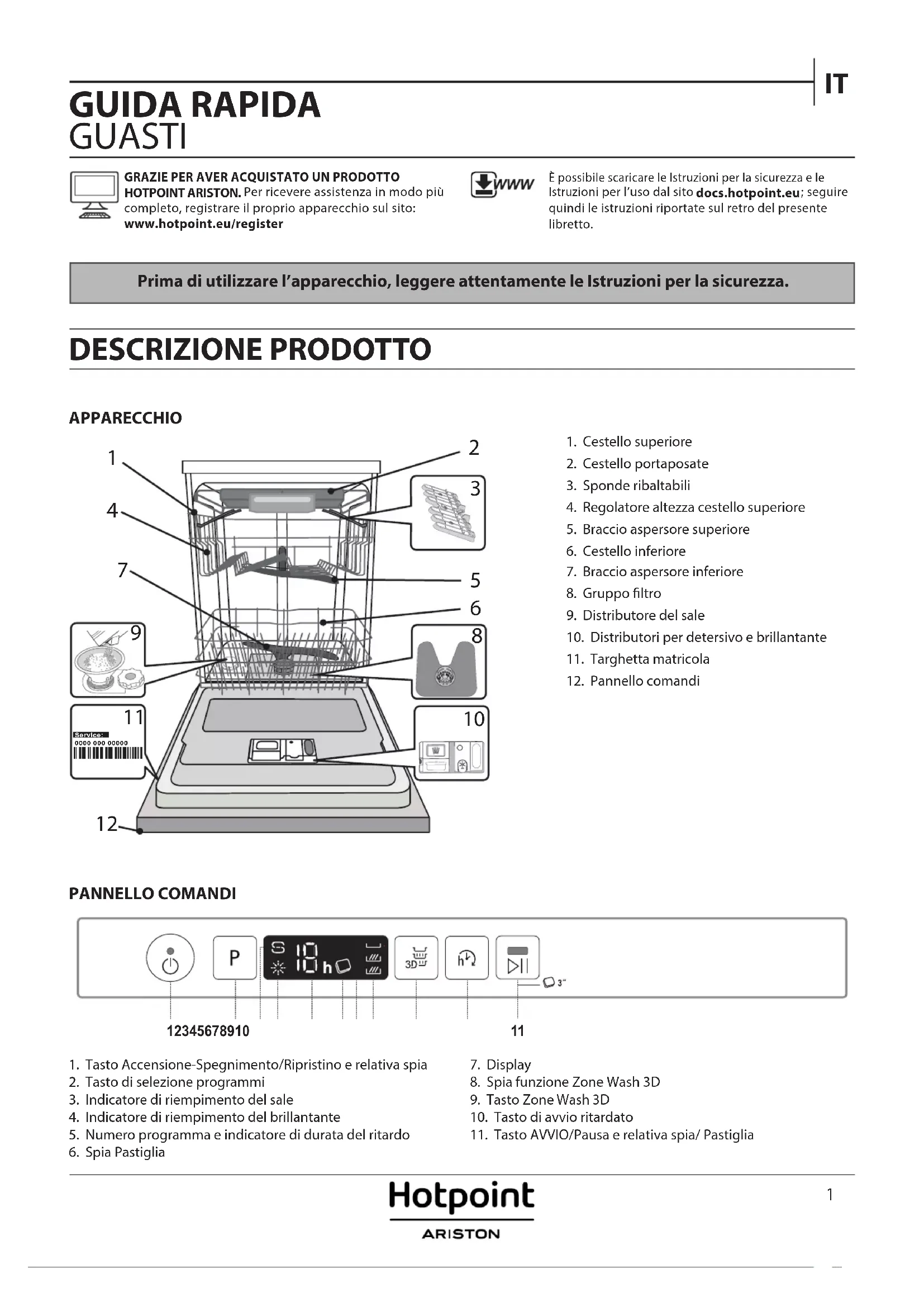

MANUALE UTENTE HI 5030 WEF HOTPOINT

HOTPOINT ARISTON. Per ricevere assistenza in modo più completo, registrar il proprio apparecchio sul除去: www.hotpoint.eu/register

É possibile scaricare le Istruzioni per la sicurezza e le Istruzioni per l'uso dal dato docs.hotpoint.eu; seguire quindi le Istruzioni riportate sul retro del presente libretto.

Prima di utilizzato l'apparecchio, leggere attendamente le Istruzioni per la sicurezza.

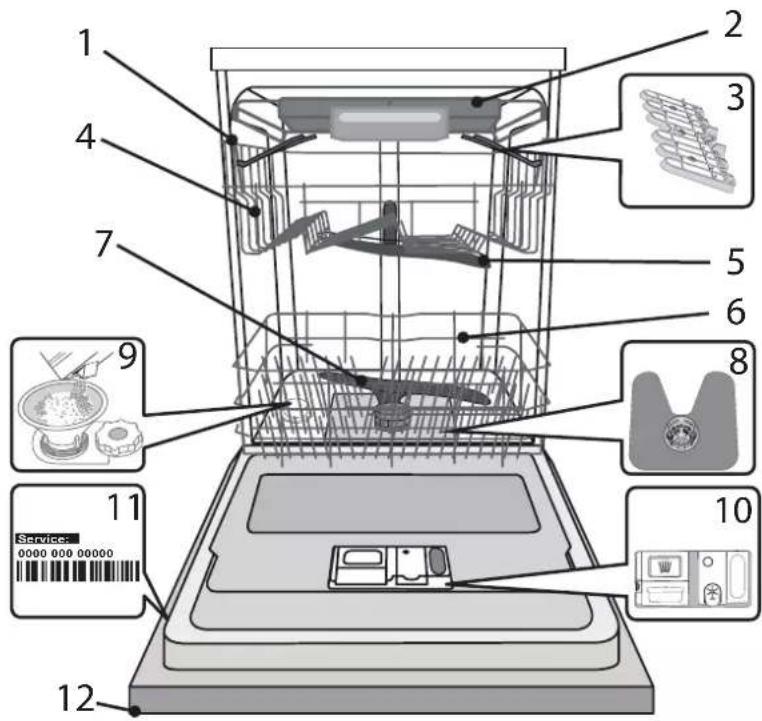

DESCRIZIONE PRODOTTO

APPARECCHIO

1. Cestello superiore
2. Cestello portaposate
3. Sponde ribaltabili
4. Regolatore altezza cestello superiore
5. Braccio aspersore superiore
6. Cestello inferiore
7. Braccio aspersore inferiore
8. Gruppo filtro
9. Distributore del sale
10. Distributori per detersivo e brillantante
11. Targhetto matricola
12. Pannello comandi

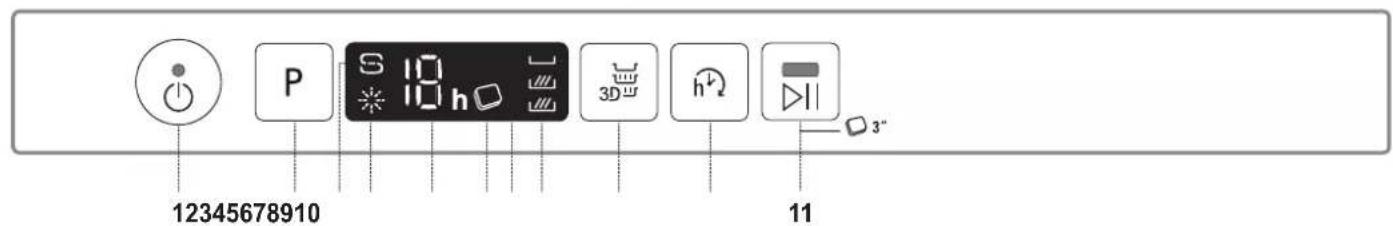

PANNELLO COMANDI

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi
3. Indicatore di riempimento del sale
4. Indicatore di riempimento del brillantante
   5.Numero programma e indicatore di durata del ritardo

5. Spia Pastiglia

6. Display

7. Spia funzione Zone Wash 3D
8. Tasto Zone Wash 3D
9. Tasto di avvio ritardato
10. Tasto AVVIO/Pausa e relativa spia/ Pastiglia

PRIMO UTILIZZO

Dopo aver completeness, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.

• É indispensable che IL SERBATOIO DEL SALE NON SIA MAI VUOTO.
• É essenziale quindi che il livello di durezza dell'acqua sa stato impostato.

Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) è delve essere obbligatoriamente rifornito agli volte che l'indicatore di RIEMPIMENTO SALE sul pannello comandi si accende.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d'acqua il serbatoio del sale.
3. Sistemare opportunamente l'imbuto (vedere fignura) e rifornire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4. Togliere I'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante I'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (cio potrebbe causare il danneggiamento del dispositivo addolcente essere possibilità di riparazione).

Ogni volta che occorre aggiungere sale, la procedura deve essere necessariamente eseguita prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è esenziale che l'impostazione del livello di durezza dell'acqua tengàconto della sua durezza effettiva nell'utenza domestica. É possible ottenere il valor di durezza dell'acqua nell'utenza domestica rivolgendosi al proprioffinatore. Il valore predefinito per la durezza dell'acqua viene impostato in fabbrica.

• Azionare l'apparecchio agenda sul tasting ACCENSIONE/SPEGNIMENTO.
• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasting P per 5 secondi, sono a udire il segnale corrispondente.
• Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
• Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL'ACQUA).

Tabella di durezza dell'accua
Livello		°dH Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1	Dolce 0 - 6 0 - 10 0 - 7
2	Moderamente dolce	7 - 11	11 - 20	8 - 14
3	Medio	12 - 16	21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Molto dura	35 - 50	61 - 90	43 - 62

• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.

La procedura di impostazione è stata completata!

Non appena completeness, avviare uno dei programmi sanza carico.

Utilizzare sostanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'acqua e la resistenza per effetto dell'accumulo di calcare.

L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillantante facilità il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A devese essere riempito agli volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è

1. Apire il distributore B esercitando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.
2. Versare delicatamente il brillante fine al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ci si verificchi, asciugare immediatamente il liquido fuoriuscito mediente un panno asciutto.
3. Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all'interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completeness soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzato.

• Azionare la lavastoviglie agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Premere tre volte il tasting P: si awverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi.
• Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta.
• Disattivare utilizzato il tasto ACCENSIONE/SPEGNIMENTO

La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillantante sia impostato su ZERO (ECO), il brillantante non è erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (3-4).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzato il dispositivo di aperture C. Versare Il detersivo escludvamente nel distributore D asciutta. Mettere la dose di detersivo per il prelimavaggio direttamente all'internalo del distributore.

1. Per il dosaggio corretto del detesivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detesivo.
2. Eliminare eventuali residui di deterviso dai bordi del distributore e chiude re il coperchio fino ad avvertire lo scatto caratteristico.
3. Chiodere il coperchio del distributore sollevandolo fino a portare il dispositivo di chiusura in sede.

Il distributore del detersivo si après automaticamente quando previsto dal programma in uso.

Se si utilizzato detersivi del tipo „All in one“, si consiglia di serviri del tasto PASTIGlia per impostare il programma in modo da ottenerere sempre i migliorori risultati nel lavaggio e nell'asciugatura.

L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o dati all'apparecchio.

TABELLA DEI PROGRAMMI

Programma	Fase di ascigatura	ActiveDry	Opzioni disponibili (*)	Durata programma di lavaggio (h:min)**	Consumo d'acqua (litri/ciclo)	Consumo energetico (kWh/ciclo)
1 Eco 50° ECO	✓	✓	h+	3:10 9,5 0,85
2 Auto Intensivo 65° A	✓	✓	3D h+	2:00 - 3:10 14,0	-17,0 1,50 - 1,85
3 Auto Misti 55° A	✓	✓	3D h+	1:30 - 2:30 14,5	-16,0 1,15 - 1,30
4 Auto Lavaggio Rapido	A 50°	-	h+	0:55 - 1:20 13,0	-14,5 1,15 - 1,25
5 Rapido 30'	50°	-	3D h+	0:30 9,0 0,50
6 Buona Notte 50°	*	✓	h+	3:30	15,0	1,15
7 Disinfezione	65°	✓	-	1:40	10,0	1,30
8 Ammollo	-	-	3D h+	0:12 4,5 0,01
9 Autopulente 65°	-	-	h+	0:50 8,0 0,85

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di lavoratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Notapre i Iaboratori di Prove:per informazioni sulle condizioni della prova comparativa EN.farne richiesta all'indirizzo:[e-mail] Ouesti programmi non richiedono un pre-trattamento delle stovialie.
*) Non è possibile selezionare tutte le opzioni contemporaneamente.
**Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.
La durata effettiva cui dipendere da molti fattori. quali la temperatura e la pressione dell'acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori cui prolungare la durata dei programmi sono inesitati.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Il programma Eco è individato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia per quello tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

2 AUTO INTENSIVO

Programma automatico per piatti e pentole molto sporchi (da non utilizzato con stoviglie delicate).

3 AUTO MISTI

Programma automatico per pentole e piatti dallo sporco normale.

4 AUTO LAVAGGIO RAPIDO

Programma automatico per un carico ridotto di stoviglie normalmente sporche. Permette di ottener e um Risultato di lavaggio ottimale in un tempo più breve.

5 RAPIDO 30^

Programma indicate per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura.

6 BUONA NOTTE

Adatto al funzionamento nelle ore notturne. Permette di ottenerere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.

7 DISINFEZIONE

Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.

8 AMMOLLO

Dautilizzare per sciacquare le stoviglie da lavare successivement.
Questo programma non richiede detersivo.

9 AUTOPULENTE

Programma da utilizzare per la manutenzione della lavastoviglie; delve essere esgetuito solo con l'apparecchio VUOTO e usando un detersivo specifico per la manutenzione della lavastoviglie.

Note:

Il ciclo Rapido 30^ è indicato per stoviglie poco sporche.

E possible selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedere la TABELLA DEI PROGRAMMI).

In caso di opzione non compatibile con il programma selezionato videere la TABELLA DEI PROGRAMMI, il LED corpondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.

ZONE WASH 3D (LAVAGGIO A ZONE 3D)
Opzione per l'uso di un solo cestello alla volta. Si raccomanda di usarla con i cicii Misti e Intensivo; grazie ai getti d'acqua 3D supplementari posti sul fondo della cavità, l'opzione ZONE WASH 3D permette di risparmiare energia o di augmentare le prestazioni di lavaggio della lavastoviglie:

3D ZONE WASH (LAVAGGIO A ZONE 3D) + CICLO MISTI: permette di ridurre il consumo di energia fino al 40% .
- 3D ZONE WASH (LAVAGGIO A ZONE 3D) + CICLO INTENSIVO: aumenta le prestazioni di lavaggio fino al 40% . Ideale per i carichi misti molto sporchi, ad esempio quando occorre lavare pentole, tegami, piatti incrostati o stoviglie difficili da pulire (grattugia, passaverdure, posate).

Per attivare l'opzione:

1. Selezionare un programma compatibile.
2. Come sua impostazione predefinita, l'apparecchio esgue il lavaggio in tutti i cestelli. Per il lavaggio escludvamente di un cestello in particolare, premere ripetutamente il tasto in questione:

indicato nel display (cestello inferiore sostanto)

indicato nel display (cestello superiore soltanto)

indicato nel display (cestello portaposate soltanto)

indicato nel display (I'opzione è impostata su Spegnimento e l'apparecchio esegue il lavaggio per tutti i cestelli).

Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo. Se il cestello superiore viene rimioso, introdurre il detersivo direttamente nell'apparecchio anziché nell'apposita vaschetta.

AVVIO RITARDATO

É possible ritardare l'avvio del programma per un tempo compreso tra 1 e 12 ore.

1. Premere il tasto AVVIO RITARDATO: sul display appare il simbolo «h» correspondente; a agli pressione del tasto augenta l'intervalto di tempo (1 h, 2 h, ecc. fino a un massimo di 12 h) tra il momento in cui i selezione il programma e l'avvio del ciclo di lavaggio selezionato.
2. Selezionare il programma di lavaggio, premere il tasto AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer inizi zia il conto alla rovescia.
3. Una volta trascorso il tempo impostato, l'indicatore «h» si spegne e inizia il ciclo di lavaggio.

Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l'impostazione preme ripeturamente il tasto sono allo spegnimento dell'indicatore «h».

Una volta avviato il ciclo di lavaggio, non è più possibile impostare la funzione di avvio ritardato.

PASTIGLIA

Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato.

Se siutilizzano più detersivi in forma di unica pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto AVVIO/Pausa (il simbolo corrispondente si illumina).

Quando si utilizeszza un detergente in polvere o liquido esta opzione deve rimanere disattivata.

SPIA FUNZIONAMENTO

La luce di un LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. É possible selezionare una delle seguenti modalità di funzionamento:

a) Funzione disattivata
b) All'avvio del ciclo di lavaggio la spia si illumina per pochi secondi, rimane spenta per tutte la durata del ciclo e lampeggia alla sua conclusione.
c) La spia rimane illuminata durante il ciclo di lavaggio e lampeggia alla sua conclusione (modalità predefinita).

A seconda che sia stata impostata la modalità b) oppure c), in caso di impostazione del programma di avvio ridardato la spia si illumina rispettivamente per pochi secondi e per l'intera durata del conto alla rovescia. La spia si spegne a agli aperture della porta. Per selezionare la modalità richiesta, azionare la macchina e tenere premuto il tasto P sino a visualizzato tre lettere sul display: premere ripetutamente il tasto P sino a selezionare la lettera (o la modalità) richiesta, quando tenere premuto il tasto P per confirmare la selezione impostata.

Nota: Se ilsystema ActiveDry è attivo e après la porta, la spia di funzionamento non lampeggerà alla fine del ciclo.

ActiveDry

ActiveDry è una funzione di asciugatura a convenzione che après automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglia perfettamente asciutte dopo agli lavaggio. La porta viene aperta quando la temperature interna è tale da non poter danneggiare i mobili della cucina.

Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiantiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L'INSTALLAZIONE).

La funzionalità ActiveDry può essere disabilitata come segue:

1. Accedere al menu del software della lavastoviglie premendo a lungo il tasto P (6 secondi).
2. Viene aperto il menu Controllo luce (vedere la descrizione della SPIA FUNZIONAMENTO); se non si considera modificare le impostazioni correnti, premere a lungo il tasto P (finché una delle due lettere compare sul display).
3. Quando si passa al menu Controllo ActiveDry, è possible cancellare lo stato della funzionalità ActiveDry premendo il tasting P:

E - funzioneabilitata d - funzione disabilitata

Per confirmare la modifica e uscire dal menu ActiveDry Control, premere a lungo il tasting P (3 secondi).

KYHДЕЛIKTI AHbIKTAMA

HYCKAYIbIFbl

HOTPOINT ARISTON ΘHIMIH CATbΠ ΑJFAHbIbI3

YUH PAKMET. BapbHwa KaH-KaKTbI KMeK aNy

YiH KpybInfBihMbHa Be6-caTTa TIPKeH3:

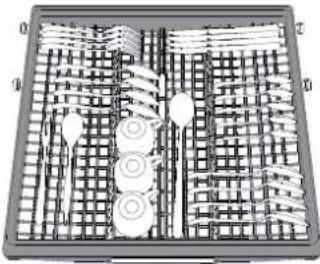

Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio. La possibilità di sistemare le posate a parte ne rende più semplice la raccolta dopo il lavaggio e migliorara le prestazioni sa nella fase di lavaggio che in quella asciugatura.

Coltelli e altri utensili con bordi affiliati devono essere sistematici con le lame rivolte verso il basso.

La geometria del cestello preve de.
anche la possibilità di alloggiare oggetti di piccole dimensioni,
come nel caso delle tazzine da caffe per le quali è adibita la zona centrale.

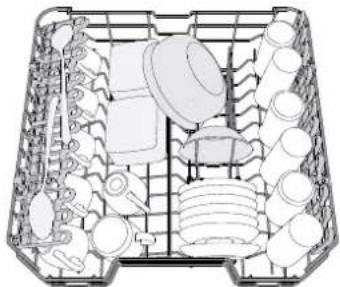

CESTELLO SUPERIORE

Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

(e的缘故 of the caccio del cestello superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

É possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, nella posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.

Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati,

non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli più caricati.

Non rialzare o ribassare MAI il cestello agenda su un lato sostanto.

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.

Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo asso-lutamente sicuro, inserendone lo stelo negli apposti spazi.

In base al modello:

per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassarle.
per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

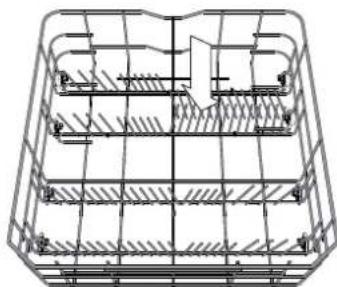

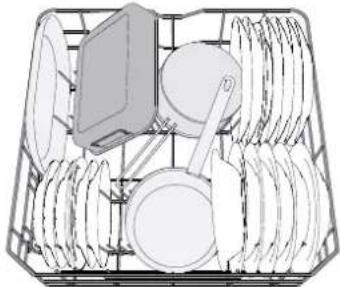

CESTELLO INFERIORE

Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorie sistematiche dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

(esempio di carico nel cestello inferiore)

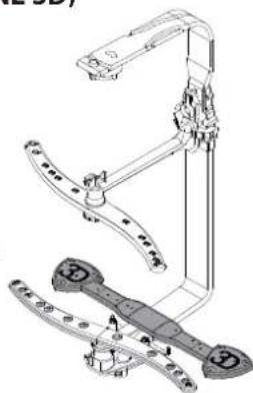

ZONE WASH 3D (LAVAGGIO A ZONE 3D)

L'opzione Zone Wash 3D (Lava ggio a zone 3D) utilizza getti d'accu supplementari posti sua nella parte inferiore che in quella superiore della lavastoviglie (identificati dal colore arancione) per intensificare l'azione di lavaggio sulle stoviglie molto sporche augmentando I'apporto d'accua.

Esempio: caricare pentole e tegami rivolti.
verso i componenti dell'opzione Zone Wash 3D (Lavaggio a zone 3D) posti nella parte inferiore e attivare l'opzione 3D Zone Wash (Lavaggio a zone 3D) sul pannello comandi.

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sa collegata alla rete idrica e che il rubinetto dell'acqua sa aperto.

Aprière la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

3.CARICAMENTO DECESTELLI

Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P. Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

6. AVVIO

Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta noniene chiusa entro 4 sec. viene emesso il suono di allarme. In quello caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La fine del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta e disattivare l'apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzato.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui si sta quo selezionato il programma sbagliato, è possiblo carbiarlo a condizione che sa appena iniziato: après lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà.

Azionare nuovamente la macchina agenda sul tasto ACCENSIONE/ SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiapi opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/ Pausa (il LED si accende) e chiudere la porta entro 4 secondi.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere l'apparecchio, après la porta (il LED AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglia. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui erato stato interrotto.

INTERRUZIONI ACCIDENTALI

In caso di aperture della porta o di interrupzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; eistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi libera-mente.

Avverenza: coperchi, maniglie, vasso e padelle non devono ostacoli are la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorie prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie posate in legno.
• Bicchieri decorati, peszi di artigianato e piatti antichi. le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetici che non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di genere, cera, grasso lubricamente o inchiostro.
  Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento posso sono sbiadre. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachianche soltanto dato un certo numero di lavaggi.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata seconde le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un MINORE CONSUMO DI INERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indicate dal produttore si contribui r aridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomandi da useare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezioniati. Un caricamento non corretto o eccessivo della lavastoviglie può augmentare il consumo di risorse (acqua, energia e tempo,或者其他 magiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare sostanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzato are detersivo delicato e adatto al tipo di stoviglie in questione
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena via terminato il ciclo di lavaggio.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzato un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorrà regolarmente.

L'uso della lavastoviglie con i filtri ostrui, o con oggetti estranei nelsystema filtrante o nei bracci irroratori, cui causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Nonutilizzaremai lavastoviglieprivadelfiltricoi filtri allentati.

Almeno una volta al mese o agli 30 cicli di lavaggio, verificare lo stato del gruppo filtrò e se necessario pulirlo completenessutto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni sotto riportate:

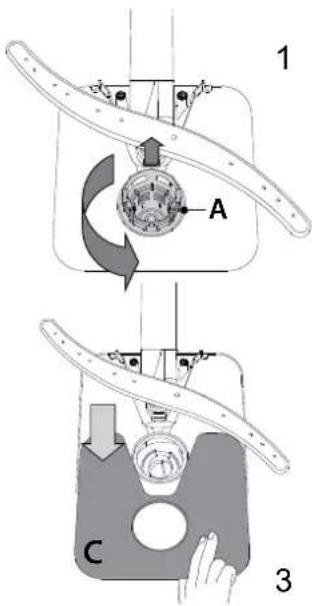

1. Ruotare il filtrocilindrico A in senso antiorario, quindi estrarlo (Fig. 1).

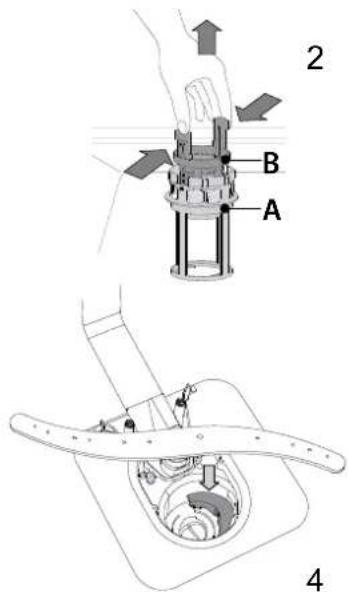

2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana,ossa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsi di residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che via pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua cui risultare ostruito con seguente danneggiamento della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionally formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta inolta i bracci e di pulirli mediante piccola spazzola metallica.

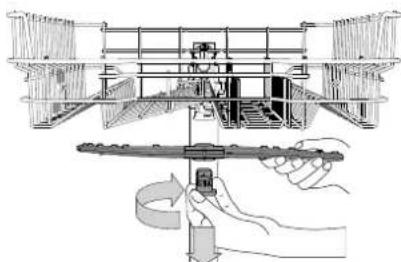

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sua rivolto verso l'alto

É possibile smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'accua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.

Questoistema si rigenera con il sale, che delve essere perciò rabboccato quando il serbatoio del sale è vuoto.

La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avviene agli 6 cicli Eco.

Ilprocessodi rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.

Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
- Un prolongamento di 5 minuti della normale durata del ciclo;
- Un consumo di energia minore di 0,005 kWh.

RISOLUZIONE DEI PROBLEMI

Se la lavastoviglie non funziona correttamente, provare a risolverve il problema consultando l'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati diicontatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
S L'indicatore del sale è accesso	Il serbatoio del sale è vuoto. (È possible che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio).	Riempire il serbatoio con sale (per ulteri informazioni, vedere paglia 2). Regolare la durezza dell'accua - vedere la tabella a paglia 2.
L'indicatore del brillante è accesso	La vaschetta del brillante è vuota. (È possible che, dopo aver riempito la vaschetta, la spia del brillante te resti accesa per diversi cici di lavaggio).	Riempire la vaschetta con brillante (per ulteri informazioni, vedere paglia 2)
La lavastoviglie non si avvia o i comandi non rispondono.	L'apparechio non è stato collegato correttamente all'alimentazione elettrica.	Inserire la spina nella presa di corrente.
	Mancanza di corrente.	Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richidere la porta entro 4 secondi.
	Mancata chiusura della porta lavastoviglie. La spina ActiveDry non è inserta.	Spingere con decisione la porta fino ad avertre il caratteristico "clic.
	Il ciclo è stato interrotto con l'aperture dello sportello per più di 4 secondi.	Premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi
	Mancato funzionamento dei vari comandi. Sul display viene visualizzato 9 o 12 e il LED Accen-sione/Spegnimento lampeggia rapidamente	Spagnere l'apparechio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo molto circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'appa-recchio alla rete elettrica per un minuto, quindi ricollegarlo.
Lo scarico della lavastoviglie non avviene. Sul display viene visua-ralizzato 3 e il LED Accensione/Spegnimento lampeggia rapidamente	Ciclo di lavaggio non alla procura concluso. Attendere la produzione excessiva di schiuma.	conclusione del ciclo di lavaggio.
	Tubo di scarico piegato.	Verificare che il tubo di scarico non suaiegato (vedere le ISTRUZIONI DI INSTALLAZIONE).
	Tubo di scarico del lavandin ostruito. Pulire il tubo di scurizione.	di scarico del lavandin.
	Ostruzione filtrato a causa di residui di cibo Pulire il filtrato.	tro (vedere PULIZIA DEL GRUPPO FILTRO).
La rumorosità della lavastoviglie è excessively.	Urto dei piatti tra loro durante il lavaggio.	Sistemare le stoviglike nel modo corretto (vedere CARICAMENTO DEI CESTELLII).
	Produzione excessiva di schiuma.	Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccenderne la lavastoviglie, scegliere un nuovoprogramma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggian-gere altre detesivo
I piatti non risultano puliti.	Errata disposizione delle stoviglike.	Sistemare le stoviglike nel modo corretto (vedere CARICAMENTO DEI CESTELLII).
	Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.	Sistemare le stoviglike nel modo corretto (vedere CARICAMENTO DEI CESTELLII).
	Il ciclo di lavaggio èccessivamente delicato.	Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI).
	Produzione excessiva di schiuma.	Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).
	Tacco sul vano brillante non correttamente chiuso.	Accertarsi che il tacco sul distributore brillante sia chiuso.
	Filtro sporco oppure ostruito. Pulire il gruppo filtrato	vedere CURA E MANUTENZIONE).
	Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO SALE).
La lavastoviglie non esgue il carico dell'acqua. Sul display viene visualizzato H, 6 e il LED Accensione/Spegnimento lampeggia rapidamente	Assenza di alimentazione idrica o rubinetto chiuso.	Accertarsi che il tubo di alimentazione idrica contenga l'acqua necessaria o che il rubinetto sua aperto.
	Il tubo di carico è piegato	Accertarsi che il tubo di carico non suaiegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviare.
	L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo.	Dopo aver esgetuito le operazioni di ispezione e pulizia, spegnerere e accenderre la lavastoviglie e avviare un programma nuovo.
La lavastoviglie termi-na il ciclo di lavaggio troppo presto. Sul display viene visualizzato 15 e il LED Accensione/Spegnimento lampeggia rapidamente	Il tubo di carico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico.	Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere IN-STALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.
	Aria nel tubo di mandata dell'acqua.	Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria.

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto sono essere reperite:

• Visitando il nostro site web docs.hotpoint.eu e parts-selfservice.whirlpool.com

• Usare il codice QR

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto.

I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica. L'etichetta riportaanche l codice identificativo del modello che puo essereutilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu

400011645289
