MANUAL DE USUARIO HI 5030 WEF HOTPOINT

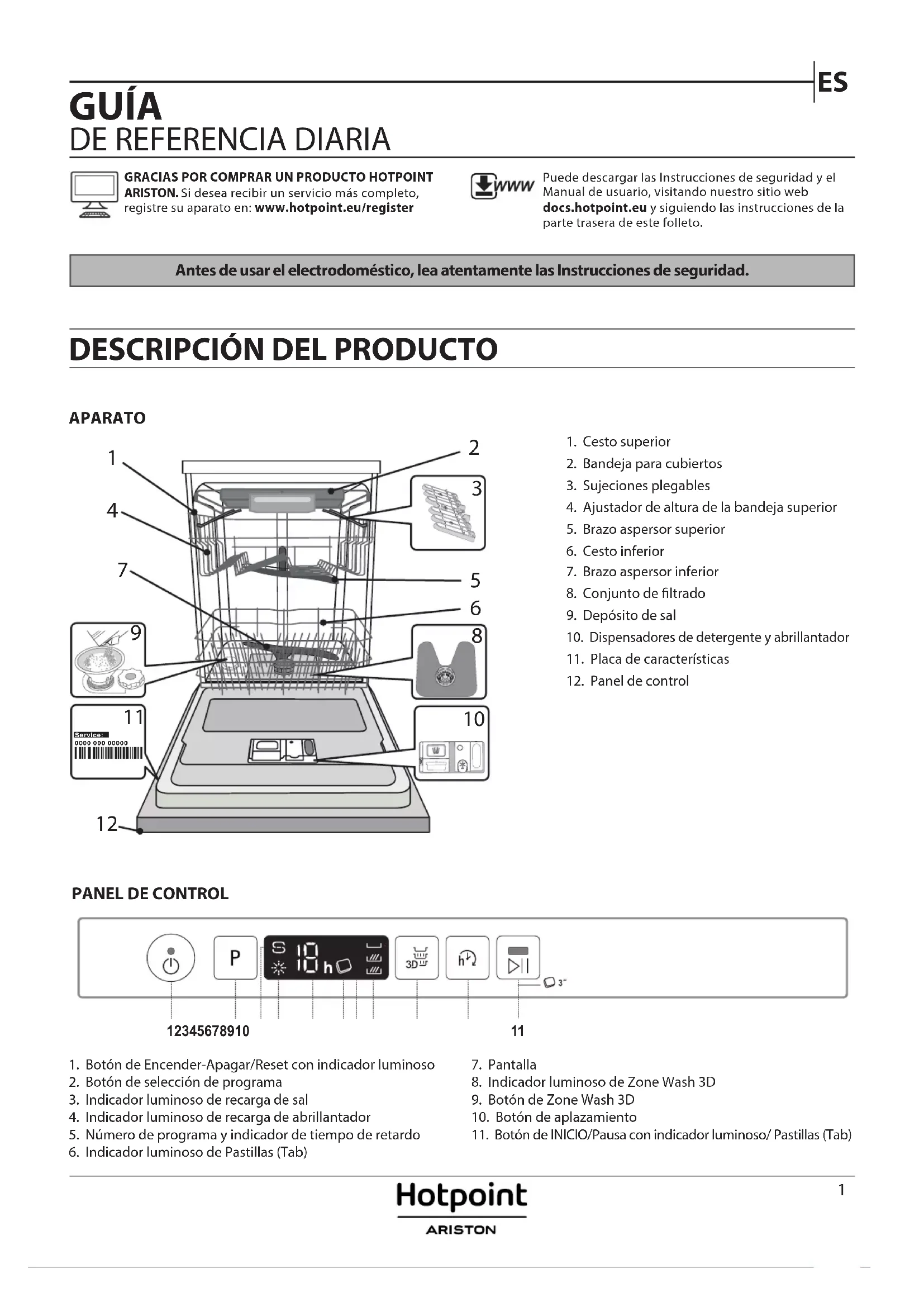

DE REFERENCIA DIARIA

Antes de usar el electrodoméstico, lea atentamente las Instrucciones de seguridad. APARATO

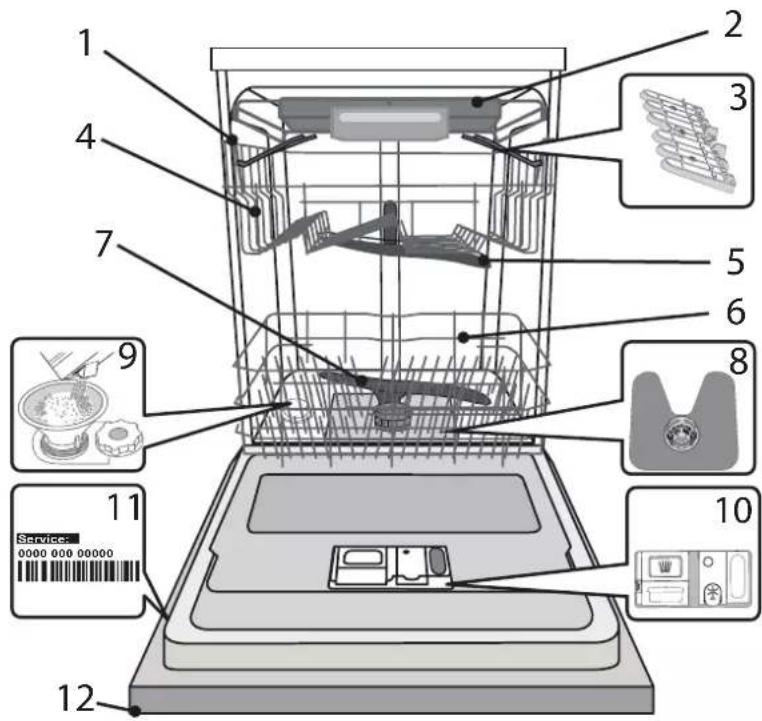

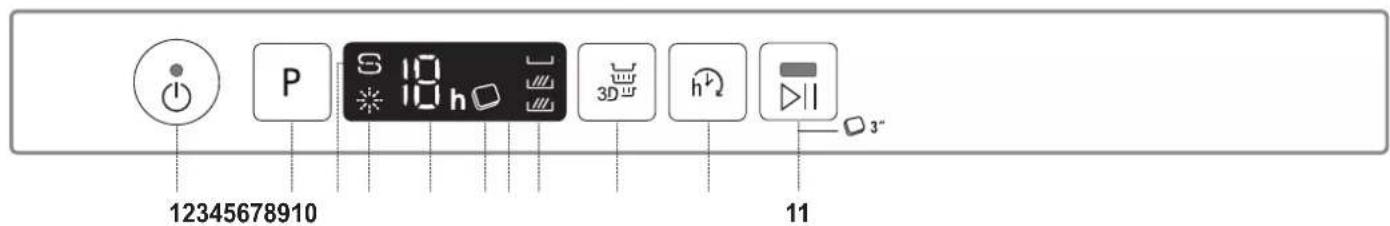

DESCRIPCIÓN DEL PRODUCTO

GRACIAS POR COMPRAR UN PRODUCTO HOTPOINT ARISTON. Si desea recibir un servicio más completo, registre su aparato en: www.hotpoint.eu/registerPuede descargar las Instrucciones de seguridad y el Manual de usuario, visitando nuestro sitio web docs.hotpoint.eu y siguiendo las instrucciones de la parte trasera de este folleto.1. Cesto superior2. Bandeja para cubiertos3. Sujeciones plegables4. Ajustador de altura de la bandeja superior5. Brazo aspersor superior6. Cesto inferior7. Brazo aspersor inferior8. Conjunto de ltrado9. Depósito de sal10. Dispensadores de detergente y abrillantador11. Placa de características12. Panel de control1. Botón de Encender-Apagar/Reset con indicador luminoso2. Botón de selección de programa3. Indicador luminoso de recarga de sal4. Indicador luminoso de recarga de abrillantador5. Número de programa y indicador de tiempo de retardo6. Indicador luminoso de Pastillas (Tab)7. Pantalla8. Indicador luminoso de Zone Wash 3D9. Botón de Zone Wash 3D10. Botón de aplazamiento11. Botón de INICIO/Pausa con indicador luminoso/ Pastillas (Tab)1 2 3 4 5 6 7 8 9 10

SAL, ABRILLANTADOR Y DETERGENTE

CONSEJO RESPECTO AL PRIMER USO

Después de la instalación, retire los topes de las bandejas y los elemen-tos de retención elásticos de la bandeja superior.

LLENADO DEL DEPÓSITO DE SAL

El uso de sal evita la formación de INCRUSTACIONES DE CAL en la vajilla y en los componentes funcionales de la máquina.• Es obligatorio que EL DEPÓSITO DE SAL NO ESTÉ NUNCA VACÍO.• Es importante ajustar la dureza del aguEl depósito de sal se ubica en la parte inferior del lavavajillas (consulte DESCRIPCIÓN DEL PRODUCTO) y se debe rellenar cuando el indicador de RECARGA DE SAL del panel de control se encienda.1. Retire la bandeja inferior y desenrosque el ta-pón del depósito (en sentido antihorario).2. Pasos a seguir solo la primera vez: llene el depósito de sal con agua.

3. Coloque el embudo (véase la gura) y llene el de-

pósito de sal hasta el borde (aproximadamente 1 kg); puede derramarse un poco de agua.4. Retire el embudo y limpie cualquier residuo de sal del oricio.Asegúrese de que el tapón esté bien cerrado, de modo que el detergente no pueda entrar en el depósito durante el programa de lavado (esto podría es-tropear irremisiblemente el ablandador del agua). Siempre que necesite añadir sal, es obligatorio completar el procedimiento antes del ini-cio del ciclo de lavado para evitar la corrosión. CONFIGURACIÓN DE LA DUREZA DEL AGUA Para que el ablandador del agua funcione a la perfección, es esencial que la conguración de la dureza del agua se base en la dureza real del agua de su casa. Su suministrador de agua local le puede proporcionar esta información.La fábrica ajusta el valor predeterminado de dureza del agua.• Encienda el aparato pulsando el botón Encendido/Apagado.• Apague el aparato pulsando el botón Encendido/Apagado.

• Mantenga pulsado el botón P durante 5 segundos, hasta que oiga un pitido.• Encienda el aparato pulsando el botón Encendido/Apagado.
• Tanto el número del nivel de la selección actual como el indicador lumi- noso de la sal parpadean.
• Pulse el botón P para seleccionar el nivel de dureza deseado (consulte la TABLA DE DUREZA DEL AGUA).• Apague el aparato pulsando el botón Encendido/Apagado.Conguración nalizada!Cuando haya completado este procedimiento, ejecute un programa sin carga.Utilice solamente sal fabricada especícamente para lavavajillas.Cuando haya echado la sal dentro del depósito, el indicador luminoso de RECARGA DE SAL se apagará.Si el depósito de sal no se llena, el ablandador del agua y la resisten-cia pueden sufrir daños como resultado de la acumulación de incru-staciones de cal.Se recomienda utilizar sal con cualquier tipo de detergente para la-vavajillas. Tabla de dureza del agua Nivel°dH Niveles Alemanes°fH Niveles Franceses°Clark Niveles Ingleses1 Blanda 0 - 6 0 - 10 0 - 72 Media 7 - 11 11 - 20 8 - 14 3 Normal 12 - 16 21 - 29 15 - 20 4 Dura 17 - 34 30 - 60 21 - 42 5 Muy dura 35 - 50 61 - 90 43 - 62

LLENADO DEL DISPENSADOR DEL ABRILLANTADOR

El abrillantador facilita el SECADO de la vajilla. El dispensador de abrillantador A se debe rellenar cuando el indicador luminoso de RECARGA DE ABRILLANTADOR del panel de control esté encendido.

1. Abra el dispensador B pulsando y levantando la lengüeta de la tapa.

2. Introduzca el abrillantador con cuidado como máximo hasta la últi-

ma marca (110 ml) de referencia del depósito, evitando que se der-rame. Si se derrama, limpie el derrame inmediatamente con un paño seco.3. Pulse la tapa hasta que oiga un clic, para cerrarla.NUNCA eche el abrillantador directamente en la cuba.

AJUSTE DE LA DOSIS DE ABRILLANTADOR

Si los resultados del secado no le satisfacen totalmente, puede ajustar la cantidad de abrillantador utilizada• Encienda el lavavajillas con el botón Encendido/Apagado.• Apáguelo con el botón Encendido/Apagado.• Pulse el botón P tres veces: oirá un pitido.• Enciéndalo con el botón Encendido/Apagado.• Tanto el número del nivel de la selección actual como el indicador luminoso del abrillantador parpadean.

• Pulse el botón P para seleccionar el nivel del abrillantador y la canti- dad que se tenga que suministrar.• Apáguelo con el botón Encendido/Apagado.¡Conguración nalizada!Si se selecciona el nivel de abrillantador CERO (ECO), no se suministrará abrillantador. El indicador luminoso de ABRILLANTADOR BAJO no se encenderá si el abrillantador se termina.Se pueden congurar 5 niveles como máximo según el modelo de lavavajillas. Los ajustes de fábrica son especícos para el modelo, siga las instrucciones anteriores para comprobar esto en su máquina. • Si ve manchas azuladas en la vajilla, seleccione un número bajo (1-2).• Si hay gotas de agua o incrustaciones de cal en la vajilla, seleccione un número alto (3-4).

RELLENAR EL DISPENSADOR DE DETERGENTE

Para abrir el dispensador de detergente utilice el mecanismo de apertura C. Introduzca el detergente solo en el dispensador D seco. Eche la cantidad de detergente para el prelavado directamente dentro de la cuba.

1. Cuando dosique el detergente, con-

sulte la información mencionada an-teriormente para añadir la cantidad correcta. Dentro del dispensador D hay indicaciones para ayudarle a do-sicar el detergente. 2. Retire los restos de detergente de los bordes del dispensador y cierre la tapa hasta oír un clic.3. Cierre la tapa del dispensador de detergente levantándola hasta que el mecanismo de cierre quede bien jado.El dispensador de detergente se abre automáticamente en el momento adecuado según el programa.Si se utilizan detergentes todo en uno, recomendamos usar el botón de PASTILLAS, ya que ajusta el programa de tal modo que siempre se consigan los mejores resultados de lavado y secado.El uso de detergente no diseñado para lavavajillas puede provocar fallos de funcionamiento o daños en el aparato.

DESCRIPCIÓN DE PROGRAMAS

0:30 9,0 0,50 6 Buenas Noches 50° 3:30 15,0 1,15 7 Desinfección 65°

0:50 8,0 0,85 Los datos del programa ECO se miden bajo condiciones de laboratorio de conformidad con la Norma europea EN 60436:2020. Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, escribir a la siguiente dirección: dw_test_support@whirlpool.comNo es necesario ningún tratamiento previo de la vajilla antes de ninguno de los programas.*) No todas las opciones se pueden utilizar simultáneamente. **) Los valores indicados para los programas distintos al programa Eco son indicativos. El tiempo real puede variar dependiendo de muchos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, la colocación de la carga, las opciones adicionales seleccionadas y la calibración del sensor. La calibración del sensor.puede incrementar la duración del programa hasta 20 min. Instrucciones sobre la selección de programa de lavado. 1 ECO E programa Eco es adecuado para lavar utensilios con suciedad normal, para este uso es el programa más eciente en términos de consumo combinado de energía y agua, y se utiliza para valorar el cumplimiento con la legislación de Ecodiseño de la UE. 2 AUTO INTENSIVO Programa automático para vajillas y utensilios muy sucios (no se debe utilizar para artículos delicados). 3 AUTO MIXTO Programa automático para vajillas y utensilios con suciedad normal.

4 AUTO LAVADO RÁPIDO

Programa automático para cantidades limitadas de vajilla con suciedad normal. Garantiza un lavado óptimo en poco tiempo. 5 RÁPIDO 30’ Programa recomendado para media carga de vajilla poco sucia sin res-tos de comida secos. No tiene fase de secado. 6 BUENAS NOCHES Adecuado para hacer funcionar el aparato de noche. Garantiza una lim-pieza y un secado óptimos con las más bajas emisiones de ruido. 7 DESINFECCIÓN Vajilla con suciedad normal o muy sucia, con acción antibacteriana su-plementaria. Puede utilizarse para realizar el mantenimiento del lava-vajillas. 8 REMOJO Se utiliza para remojar la vajilla que planea lavar más tarde. Con este programa no se debe utilizar detergente. 9 AUTOLIMPIEZA Programa para realizar el mantenimiento del lavavajillas. Solo debe llevarse a cabo cuando el lavavajillas esté VACÍO usando detergentes especícos diseñados para el mantenimiento de lavavajillas.Notas: Tenga en cuenta que el ciclo Rápido 30’ está destinado a vajilla poco sucia.4

OPCIONES Y FUNCIONES

Las OPCIONES se pueden seleccionar directamente pulsando el botón correspondiente (consulte PANEL DE CONTROL). Si una opción no es compatible con el programa seleccionado (consulte TABLA DE PROGRAMAS), el led correspondiente parpa- dea rápidamente 3 veces y suenan unos pitidos. La opción no se habilitará. ZONE WASH 3D (LAVADO EN ZONA 3D) La opción funciona con un cesto a la vez. En particular, recomendamos utilizarla con los ciclos Mixto e Intensivo: gracias a los surtidores de agua 3D adicionales situados en la parte inferior del interior del aparato, la ZONE WASH 3D (LAVADO EN ZONA 3D) permite ahorrar energía o aumentar el rendimiento de lavado del lavavajillas:

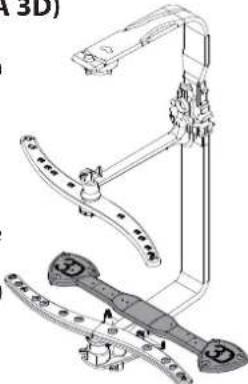

• 3D ZONE WASH (LAVADO EN ZONA 3D) + CICLO MIXTO: permi- te reducir el consumo de energía hasta un 40 %.

• 3D ZONE WASH (LAVADO EN ZONA 3D) + CICLO INTENSIVO: aumenta el rendimiento de lavado hasta un 40. Ideal para car- gas mixtas muy sucias, p. ej. sartenes y cacerolas, platos con suciedad muy incrustada o vajilla difícil de lavar (ralladores, pa- sapurés, cuchillos sucios). Cómo activar la opción:

1. Seleccione un ciclo compatible

2. Por defecto, el aparato lava la vajilla de todas las bandejas. Para

lavar solo una bandeja determinada, pulse este botón repeti- damente: la pantalla muestra (solo bandeja inferior) la pantalla muestra (solo bandeja superior) la pantalla muestra (solo bandeja para cubiertos) la pantalla muestra (la opción está apagada y el aparato lavará la vajilla de todas las bandejas). Acuérdese de cargar solo la bandeja superior o inferior y consiguientemente, de reducir la cantidad de detergente. Si se retira la cesta superior, aplique el detergente direc- tamente en la cuba y no en el dispensador de detergente

ActiveDry ActiveDry es un sistema de secado por convección que abre la puerta automáticamente durante/después de la fase de secado para garantizar un rendimiento excepcional y regular del secado. La puerta se abre a una temperatura segura para los muebles de cocina. Como protección adicional contra el vapor, se incluye una lámina protectora especial en el lavavajillas. Para ver cómo montar la lámina protectora, consulte la GUÍA DE INSTALACIÓN. La funcionalidad ActiveDry se puede desactivar de la siguiente manera:

1. Vaya al menú del software del lavavajillas manteniendo pulsado el

2. Ahora está en el Menú de control de la luz (consulte la descripción

INDICADOR DE OPERACIÓN). Si no quiere cambiar nada, mantenga pulsado el botón P (hasta que una de las dos letras aparezca en la pantalla).

3. Ha cambiado al Menú de control de ActiveDry; podría cambiar el

estado de la funcionalidad ActiveDry manteniendo pulsado el botón P: E – activado d – desactivado Para conrmar el cambio y salir del Menú de control, mantenga pulsado el botón P (3 seg).

INDICADOR DE OPERACIÓN

Una luz LED se proyecta en el suelo para indicar que el lavavajillas está en funcionamiento. Se puede seleccionar uno de los siguientes modos de funcionamiento: a) Función desactivada. b) Cuando el ciclo se inicia la luz se apaga durante unos segundos, se mantiene apagada durante el ciclo y parpadea al nal del ciclo. c) La luz se mantiene encendida durante el ciclo y parpadea al nal del ciclo (modo por defecto). Si se ha ajustado el aplazamiento, la luz se enciende o bien durante los primeros segundos o bien mientras dure la cuenta atrás, dependiendo de si se ha ajustado el modo b) o c). La luz se apaga cada vez que se abre la puerta. Para seleccionar el modo que preera, encienda la máquina, mantenga pulsado el botón P hasta que una de las tres letras aparezca en la pantalla, pulse el botón P hasta que llegue a la letra deseada (o modo) y mantenga pulsado el botón P para conrmar la selección. Nota: Si ActiveDry está activo y abre la puerta, el indicador de funcionamiento (INDICADOR DE OPERACIÓN) no parpadeará al nal del ciclo. APLAZAMIENTO La hora de inicio del programa se puede retrasar un periodo de tiempo de entre 1 y 12 horas.

1. Pulse el botón de APLAZAMIENTO: el símbolo «h» correspon-

diente aparece en la pantalla; cada vez que pulse el botón, el tiempo (1 h, 2 h, etc. hasta máx. 12 h) del inicio del ciclo de lavado seleccionado se incrementará.

2. Seleccione el programa de lavado , pulse el botón de INICIO/

PAUSA y cierre la puerta antes de 4 segundos: el temporizador empezará la cuenta atrás.

3. Cuando ha transcurrido este tiempo, el indicador luminoso «h»

se apaga y empieza el ciclo de lavado. Para ajustar el tiempo de retraso y seleccionar un periodo de tiempo más corto, pulse el botón de APLAZAMIENTO. Para cancelar, pulse el botón repetidamente hasta que el indica- dor luminoso «h» del aplazamiento seleccionado se apague. La función de APLAZAMIENTO no puede congurarse una vez iniciado el ciclo. PASTILLAS (TAB) Esta función permite optimizar el rendimiento del programa según el tipo de detergente utilizado. Pulse el botón INICIO/Pausa durante 3 segundos (el símbolo correspondiente se encenderá) si usa detergentes combinados en forma de pastilla (abrillantador, sal y detergente en 1 dosis). Si utiliza detergente en polvo o líquido, esta opción debería estar desactivada.ET

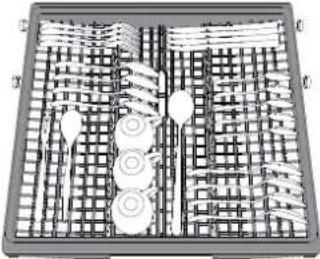

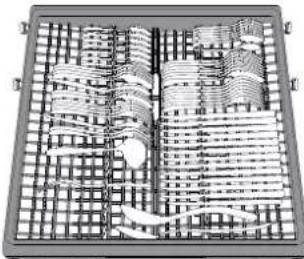

La tercera bandeja está diseñada para alojar los cubiertos. Coloque los cubiertos tal como se muestra en la gura. La colocación por separado de los cubiertos hace que sean más fáci-les de recoger después del lavado y mejora el rendimiento del lavado y el secado.Los cuchillos y otros utensilios con bordes alados deben colocarse con las hojas hacia abajo.La geometría de la bandeja hace posible colocar artículos pequeños como las tazas de café en la zona central. CESTO SUPERIOR Cargue la vajilla delicada y ligera: va-sos, tazas, platos, ensaladeras bajas. (ejemplo de carga para la bandeja superior)AJUSTE DE LA ALTURA DE LA BANDEJA SUPERIORLa altura de la bandeja superior se puede ajustar: posición alta para colocar vajilla voluminosa en el cesto inferior y posición baja para aprovechar al máximo los soportes desplegables creando más espacio hacia arriba y evitando que colisionen con los artículos cargados en la bandeja inferior.La bandeja superior está equipada con un Ajustador de altura de la bandeja superior (véase la gura). Sin presionar las palancas, levántelo simplemente sujetando los latera-les de la bandeja, hasta que la bandeja esté estable en su posición superior.Para volver a la posición más baja, pulse las palancas A de los laterales de la bandeja y mueva el cesto hacia abajo.Le recomendamos encarecidamente que no ajuste la altura de la bandeja cuando esté cargada.NUNCA suba o baje el cesto solo de un lado. SUJECIONES PLEGABLES CON POSICIÓN AJUSTABLELas sujeciones plegables laterales se pueden plegar o desplegar para optimizar la disposición de la vajilla en el cesto. Las copas de vino quedan bien aseguradas en las sujeciones plegables insertando el tallo de cada copa en las ranuras correspondientes.Dependiendo del modelo: • para desplegar las sujeciones, deslícelas hacia arriba y gírelas o suéltelas de los cierres y tire de ellas hacia abajo.• para plegar las sujeciones, gírelas y deslícelas hacia abajo o tire de ellas hacia arriba y fíjelas en los cierres. CESTO INFERIOR Para ollas, tapas, platos, ensaladeras, cubertería, etc. Se recomienda colocar las bandejas y tapas grandes en los laterales para evitar interfe-rencias con el brazo aspersor.La bandeja inferior tiene unos soportes desplegables que se pueden utilizar en posición vertical cuando se coloquen platos o en posición horizontal (más baja) para cargar cacerolas y ensaladeras fácilmente.(ejemplo de carga para la bandeja inferior) ZONE WASH 3D (LAVADO EN ZONA 3D) Zone Wash 3D (Lavado en zona 3D) utiliza surtidores de agua adicionales situados: en la parte inferior y la parte superior del lavava-jillas (en color naranja) para lavar con mayor intensidad objetos muy sucios aumentando la cobertura del agua en los platos. Ejemplo: Cargue ollas y cacerolas mirando hacia la parte inferior de los componentes de Zone Wash 3D (Lavado en zona 3D) y active la opción 3D Zone Wash (Lavado en zona 3D) en el panel.6 USO DIARIO CONSEJOS Antes de cargar los cestos, elimine todos los residuos de comida de la vajilla y vacíe los vasos. No es necesario aclarar previamente con agua corriente. Coloque la vajilla de tal modo que quede bien sujeta y no se vuelque; y coloque los recipientes con las bocas hacia abajo y las partes cóncavas/ convexas en posición oblicua, permitiendo que el agua llegue a todas las supercies y uya libremente. Advertencia: tapas, mangos, bandejas y sartenes no deben impedir que los brazos aspersores giren. Coloque cualquier objeto pequeño en el canastillo para cuchillería. La vajilla y los utensilios muy sucios se deberían colocar en la bandeja inferior porque en este sector los aspersores de agua son más resistentes y permiten un rendimiento de lavado superior. Una vez cargado el aparato, asegúrese de que los brazos aspersores puedan girar libremente. VAJILLA INADECUADA

• Vajilla y cubiertos de madera.

• Cristalería con adornos delicados, artesanía y vajilla antigua. Los adornos no son resistentes.

• Partes de material sintético que no resistan altas temperaturas.

• Vajilla de cobre y latón.

• Vajilla sucia de ceniza, cera, grasa lubricante o tinta. Los colores de los adornos del cristal y las piezas de aluminio/plata pueden cambiar y descolorarse durante el proceso de lavado. Algunos tipos de vidrios (p. ej. los objetos de cristal) también pueden volverse opacos después de varios ciclos de lavado. DAÑOS A LA CRISTALERÍA Y A LA VAJILLA

• Utilice solo cristalería y porcelana garantizadas por el fabricante como aptas para lavavajillas.

• Utilice un detergente delicado adecuado para la vajilla

• Saque la cristalería y la cubertería del lavavajillas inmediatamente despu- és de la nalización del ciclo de lavado.

CONSEJOS SOBRE AHORRO ENERGÉTICO

• Si el lavavajillas doméstico se utiliza siguiendo las instrucciones del fabricante, lavar platos en el lavavajillas suele consumir MENOS ENERGÍA y agua que el lavado a mano.

• Para maximizar la eciencia del lavavajillas, se recomienda iniciar el ciclo de lavado cuando el lavavajillas esté totalmente cargado. Cargar el lavavajillas doméstico hasta la capacidad indicada por el fabricante contribuirá a ahorrar energía y agua. Puede encontrar in- formación sobre la carga correcta de la vajilla en el capítulo CARGA DE LAS CESTAS. En caso de carga parcial, se recomienda utilizar las opciones de lavado especícas si están disponibles (Media carga/ Zone Wash/ Multizonas), llenando solo las cestas seleccionadas. La carga incor- recta o excesiva del lavavajillas puede aumentar el consumo de recursos (como el agua, la energía y el tiempo, así como el nivel de ruido), reduciendo el rendimiento de lavado y de secado.

• El preaclarado manual de la vajilla conlleva un mayor consumo de agua y energía y no está recomendado. HIGIENE Para evitar malos olores y sedimentos que se pueden acumular en el lavavajillas, ejecute un programa a alta temperatura al menos una vez al mes. Utilice una cucharadita de café de detergente y ejecútelo sin carga para limpiar el aparato.

SUGERENCIAS Y CONSEJOS

1. COMPROBACIÓN DE LA CONEXIÓN DE AGUA

Compruebe que el lavavajillas esté conectado al suministro de agua y que el grifo esté abierto.

2. ENCENDIDO DEL LAVAVAJILLAS

Abra la puerta y pulse el botón Encendido/Apagado.

3. CARGA DE LAS BANDEJAS

(consulte el LLENADO DEL LAVAVAJILLAS)

Seleccione el programa más apropiado según el tipo de vajilla y el nivel de suciedad (consulte DESCRIPCIÓN DE PROGRAMAS) pulsando el botón P. Seleccione las opciones deseadas (consulte las OPCIONES Y FUNCIONES).

Inicie el ciclo de lavado pulsando el botón INICIO/Pausa (el led se enciende) y cerrando la puerta en un plazo de 4 seg. Cuando el programa se inicia se oye una señal acústica. Si la puerta no se ha cerrado en un plazo de 4 seg, suena la alarma. En este caso, abra la puerta, pulse el botón INICIO/Pausa y vuelva a cerrar la puerta en un plazo de 4 seg.

7. FINALIZACIÓN DEL CICLO DE LAVADO

La nalización del ciclo de lavado se indica con pitidos y el indic- ador luminoso del programa seleccionado parpadea. Abra la puerta y apague el aparato pulsando el botón ENCENDIDO/APAGADO. Espere unos minutos antes de retirar la vajilla, para evitar quemaduras. Descargue las bandejas, empezando por la inferior. La máquina se apagará automáticamente durante ciertos periodos largos de inactividad, para minimizar el consumo de electricidad. Si la vajilla está solo ligeramente sucia o si se ha aclarado con agua antes de colocarla en el lavavajillas, le aconsejamos que reduzca la cantidad de detergente utilizada. MODIFICACIÓN DE UN PROGRAMA EN CURSO Si se ha equivocado al seleccionar el programa, se puede cambiar, siempre que acabe de empezar: abra la puerta, mantenga pulsado el botón ENCENDIDO/APAGADO; la máquina se apagará. Vuelva a encender la máquina con el botón ENCENDIDO/APAGADO y seleccione el nuevo ciclo de lavado y cualquier opción que se desee; inicie el ciclo pulsando el botón INICIO/Pausa y cerrando la puerta en un plazo de 4 seg.

Sin apagar la máquina, abra la puerta (el led INICIO/Pausa empieza a parpadear) (¡tenga cuidado con el vapor CALIENTE!) y ponga la vajilla dentro del lavavajillas. Pulse el botón INICIO/Pausa y cierre la puerta en un plazo de 4 seg; el ciclo se reanudará desde el punto en el cual se interrumpió. INTERRUPCIONES ACCIDENTALES Si se abre la puerta durante el ciclo de lavado, o si hay un corte de corriente, el ciclo se detiene. Para reanudar el ciclo desde donde se interrumpió, pulse el botón INICIO/Pausa y cierre la puerta en un plazo de 4 seg.ES

LIMPIEZA DEL CONJUNTO DE FILTRADO

Limpie regularmente el conjunto de ltrado para que los ltros no se obturen y para que el agua residual salga libremente.El uso del lavavajillas con los ltros obstruidos o con objetos extraños en el sistema de ltrado o en los aspersores puede provocar fallos de funcionamiento que pueden derivar en una pérdida del rendimiento, un aumento del ruido o un mayor consumo de recursos.El conjunto de ltrado está formado por tres ltros que eliminan los restos de comida del agua de lavado y que hacen recircular el agua.El lavavajillas no se debe usar sin ltros o si el ltro está suelto.Al menos una vez al mes o cada 30 ciclos, revise el conjunto de ltrado y, si es necesario, límpielo a fondo con agua corriente, utilizando un cepillo no metálico y siguiendo estas instrucciones:

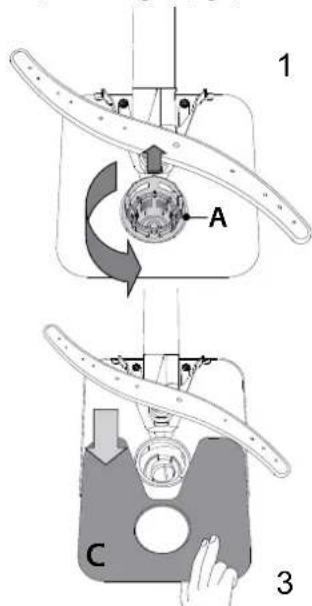

1. Gire el ltro ci líndrico A hacia la izquierda y extráigalo (Fig 1).

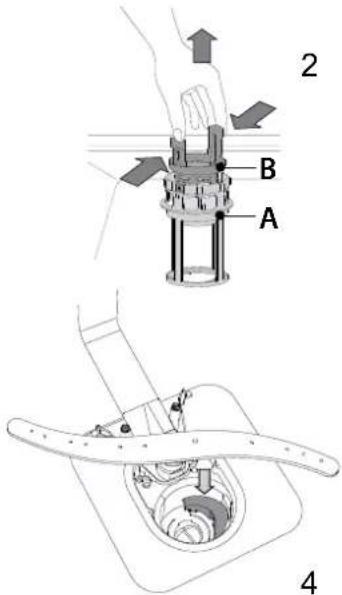

2. Extraiga el ltro en forma de saco B ejerciendo una ligera presión en

las sujeciones laterales (Fig 2).3. Extraiga el ltro de placa de acero inoxidable C (Fig 3).

4. Si encuentra objetos extraños (como cristales rotos, porcelana, hu-

esos, semillas, etc.) retírelos con cuidado.

5. Inspeccione la trampilla y retire cualquier resto de comida. NO

RETIRE NUNCA la protección de la bomba del ciclo de lavado (detalle negro) (Fig 4).Una vez limpiados los ltros, recoloque el conjunto de ltrado y encáje-lo correctamente en su sitio; esto es esencial para garantizar el funcio-namiento eciente del lavavajillas.LIMPIEZA DE LA MANGUERA DE ENTRADA DE AGUASi las mangueras del agua son nuevas o no se han utilizado durante un largo periodo de tiempo, deje correr el agua para asegurarse de que es-tén limpias y libres de impurezas antes de realizar las conexiones necesa-rias. Si no se toma esta precaución, la entrada de agua se podría bloquear y dañar el lavavajillas.

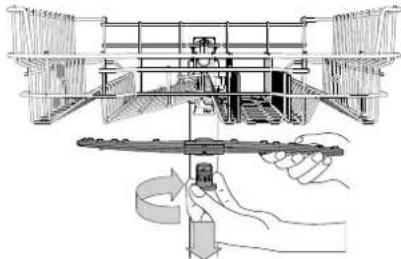

LIMPIEZA DE LOS BRAZOS ASPERSORES

A veces, los residuos de comida se pueden incrustar en los brazos aspersores y bloquear los oricios por donde sale el agua. Por lo tanto, se recomienda revisar los brazos de vez en cuando y limpiarlos con un pequeño cepillo no metálico.Para extraer el brazo aspersor superior, gire el anillo de cierre de plástico hacia la derecha. El brazo rociador superior se tiene que recolocar de tal modo que el lado con más agujeros mire hacia arriba.El brazo aspersor inferior se puede desmontar ejerciendo presión hacia arriba.SISTEMA DE ABLANDAMIENTO DE AGUA El ablandador del agua reduce automáticamente la dureza del agua, evitando así la acumulación de incrustaciones en el calentador y per-mitiendo también una mayor eciencia del lavado. Este sistema se regenera con sal, por lo que es necesario rellenar el depósito de sal cuando está vacío. La frecuencia de la regeneración depende del ajuste del nivel de dureza del agua. La regeneración se produce una vez cada 6 ciclos Eco con la dureza del agua ajustada en el nivel 3. El proceso de regeneración comienza en el aclarado nal y termina en la fase de secado, antes de que termine el ciclo. • Una regeneración consume: ~3,5l de agua;• Añade hasta 5 minutos adicionales al ciclo; • Consume menos de 0,005kWh de energía.

CUIDADOS Y MANTENIMIENTO8

RESOLUCIÓN DE PROBLEMAS

PROBLEMAS CAUSAS POSIBLES SOLUCIONES

El indicador de la sal está encendidoEl depósito de sal está vacío. (Una vez rellenado, el indicador de la sal puede permanecer encendido durante varios ciclos de lavado).Llene el depósito con sal (para obtener más información, consulte la página 2).Ajuste la dureza del agua, consulte la tabla de la página 2. El indicador del abrillantador está encendidoEl dispensador de abrillantador está vacío. (Una vez rellenado, el indicador del abrillantador puede per-manecer encendido durante varios ciclos de lavado).Llene el dosicador con abrillantador (para obtener más información, consulte la página 2).El lavavajillas no se pone en marcha o no responde a las órdenes.El aparato no está bien enchufado. Introduzca el enchufe en la toma.Apagón.Por razones de seguridad, el lavavajillas no se reiniciará automáticamente cuando se re-stablezca la alimentación eléctrica. Abra la puerta del lavavajillas, pulse el botón INICIO/Pausa y cierre la puerta en un plazo de 4 segundos.La puerta del lavavajillas no está bien cerrada. La clavija ActiveDry no está introducida.Empuje fuerte la puerta hasta que oiga el «clic».Se interrumpe el ciclo al abrir la puerta durante > 4 segundos.Pulse INICIO/Pausa y cierre la puerta antes de 4 segundos.No responde a las órdenes. La pantalla muestra: El led de 9 o 12 y de Encendido/apagado parpadea rápidamente. Apague el aparato pulsando el botón ENCENDIDO/APAGADO , vuélvalo a encender aproximadamente al cabo de un minuto y reinicie el programa. Si el problema persi-ste, desenchufe el aparato durante 1 minuto y vuelva a enchufarlo.El lavavajillas no se vacía. La pantalla muestra: El led de 3 y de Encen-dido/apagado parpa-dea rápidamente.El ciclo de lavado todavía no ha nalizado. Espere a que el ciclo de lavado termine.El tubo de desagüe está doblado.Compruebe que el tubo de desagüe no esté doblado (consulte las INSTRUCCIONES DE INSTALACIÓN).El tubo de desagüe del fregadero está bloqueado. Limpie el tubo de desagüe del fregadero. El ltro está obturado con restos de comida. Limpie el ltro (consulte la LIMPIEZA DEL CONJUNTO DE FILTRADO). El lavavajillas hace demasiado ruido. Los artículos chocan entre ellos. Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). Se ha producido una cantidad de espuma excesiva.El detergente no se ha dosicado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE). Restablezca el ciclo en cur- so apagando el lavavajillas, vuélvalo a encender, seleccione un nuevo programa, pul- INICIO/Pausa y cierre la puerta en un plazo de 4 segundos. No añada detergente.La vajilla no está limpia. La vajilla no está bien colocada. Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). Los brazos aspersores no pueden girar libremente, obstaculizados por la vajilla. Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). El ciclo de lavado es demasiado suave. Seleccione un ciclo de lavado adecuado (consulte la TABLA DE PROGRAMAS). Se ha producido una cantidad de espuma excesiva.El detergente no se ha dosicado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE).El tapón del compartimento del abrillantador no se ha cerrado correctamente.Compruebe que el tapón del dispensador de abrillantador esté cerrado. El ltro está sucio u obturado. Limpie el conjunto de ltrado (consulte CUIDADO Y MANTENIMIENTO). No hay sal. Llene el depósito de sal (consulte el LLENADO DEL DEPÓSITO DE SAL). El lavavajillas no se llena de agua.La pantalla muestra: El led de H, 6 y de Encendido/apagado parpadea rápidamente.No hay entrada de agua o el grifo está cerrado. Compruebe que haya suministro de agua o que el grifo esté abierto.La manguera de entrada está doblada. Asegúrese de que la manguera de entrada no esté doblada (consulte INSTALACIÓN) vuelva a programar el lavavajillas y reinicie.El tamiz de la manguera de entrada está obstruido; hay que limpiarlo.Una vez comprobado y limpiado, apague y encienda el lavavajillas y reinicie un nuevo programa.El lavavajillas naliza el ciclo de forma pre-matura. La pantalla muestra: El led de 15 y de Encendido/apagado parpadea rápidamente.El tubo de desagüe está demasiado bajo o bloquea el sistema de desagüe de la casa.Compruebe si el extremo del tubo de desagüe está colocado a la altura correcta (consulte INSTALACIÓN).Compruebe si está obstruyendo el sistema de desagüe de la casa e instale una válvula de entrada de aire si es necesario.Aire en el suministro de agua.Compruebe que el suministro de agua no tenga fugas o defectos que dejen entrar aire.IEC 436

10/2022 as - Xerox Fabriano Puede consultar los reglamentos, la documentación estándar, así como pedir piezas de repuesto, mediante alguna de las siguientes formas:

• Visitando nuestra página web docs.hotpoint.eu y parts-selfservice.whirlpool.com

• También puede, ponerse en contacto con nuestro Servicio postventa (Consulte el número de teléfono en el folleto de la garantía). Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los códigos que guran en la placa de características de su producto. La información del modelo puede consultarse a través del código QR de la etiqueta energética. La etiqueta también contiene el identicador del modelo que puede usarse para consultar

portal del registro en https://eprel.ec.europa.eu. Si su lavavajillas no funciona correctamente, compruebe si el problema se puede resolver revisando la siguiente lista. En caso de errores o problemas, póngase en contacto con nuestro Servicio Postventa, cuyos detalles de contacto puede encontrar en el folleto de la garantía. Las piezas de repuesto estarán disponibles por un período de hasta 7 o hasta 10 años, de acuerdo con los requisitos especícos del Reglamento
