INSTRUKCJA OBSŁUGI HI 5030 WEF HOTPOINT

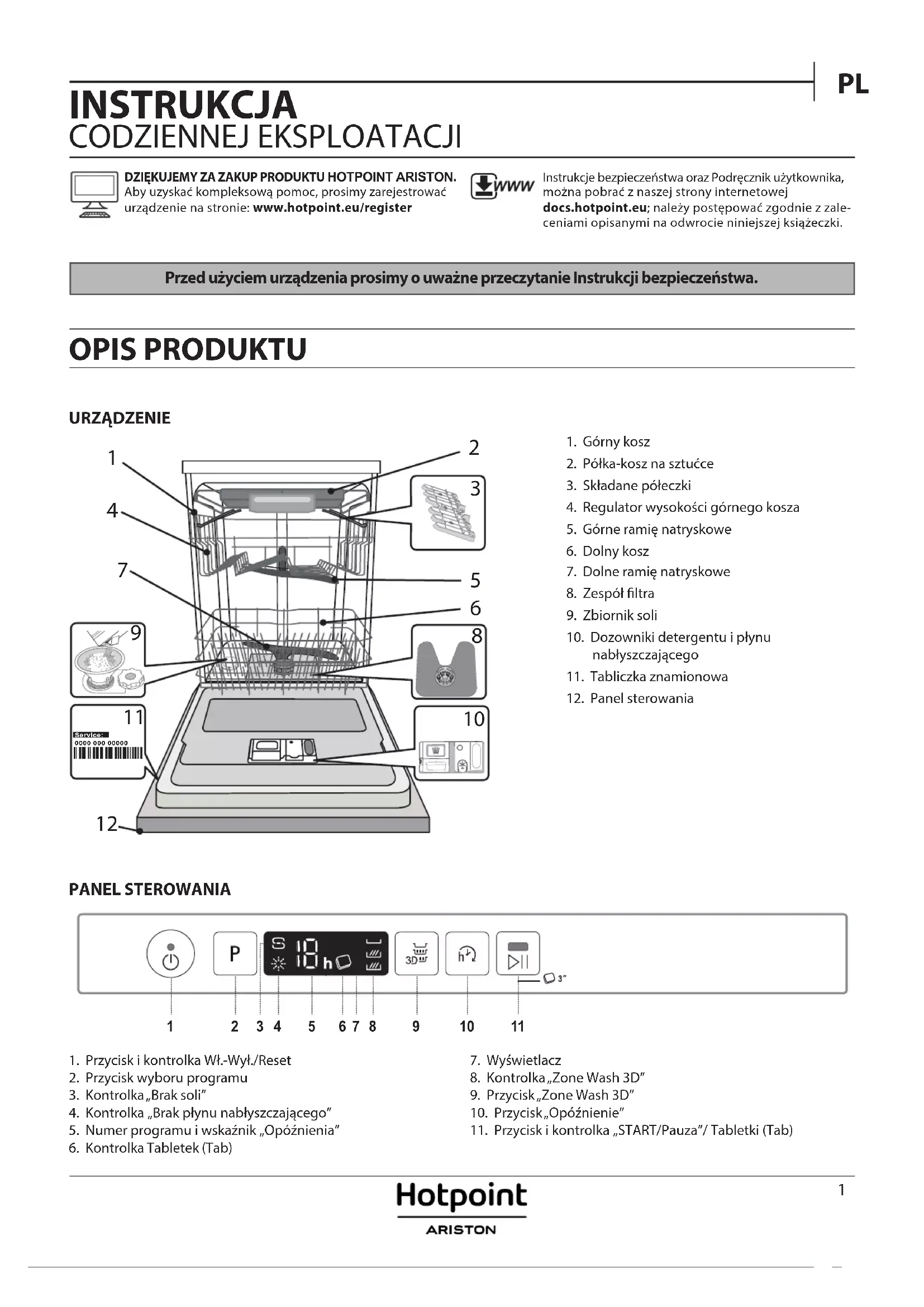

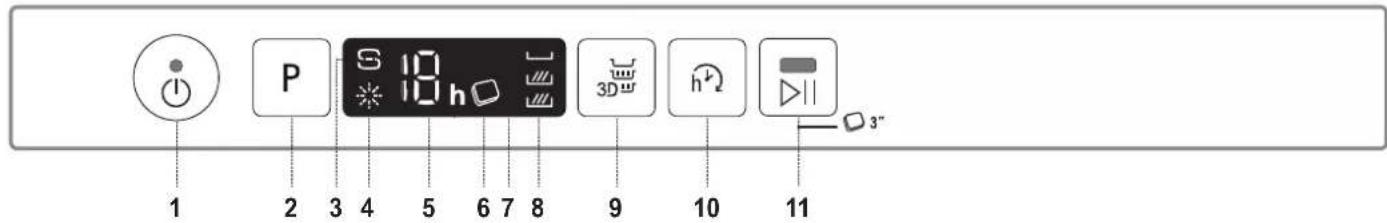

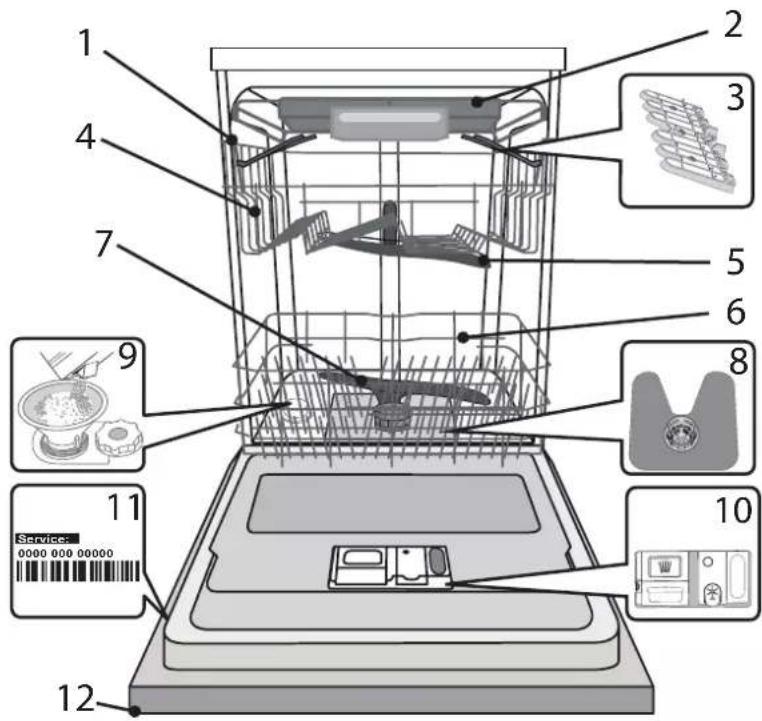

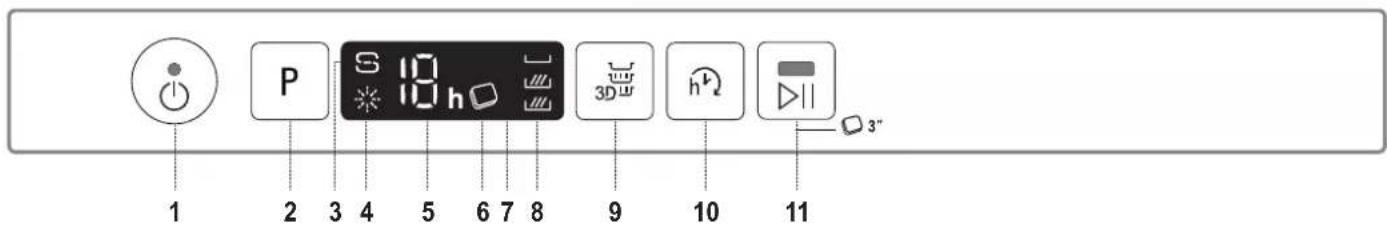

INSTRUKCJA CODZIENNEJ EKSPLOATACJI Przed użyciem urządzenia prosimy o uważne przeczytanie Instrukcji bezpieczeństwa. URZĄDZENIE OPIS PRODUKTU PANEL STEROWANIA DZIĘKUJEMY ZA ZAKUP PRODUKTU HOTPOINT ARISTON. Aby uzyskać kompleksową pomoc, prosimy zarejestrować urządzenie na stronie: www.hotpoint.eu/registerInstrukcje bezpieczeństwa oraz Podręcznik użytkownika, można pobrać z naszej strony internetowej docs.hotpoint.eu; należy postępować zgodnie z zale-ceniami opisanymi na odwrocie niniejszej książeczki.1. Przycisk i kontrolka Wł.-Wył./Reset2. Przycisk wyboru programu3. Kontrolka „Brak soli”4. Kontrolka „Brak płynu nabłyszczającego”5. Numer programu i wskaźnik „Opóźnienia”6. Kontrolka Tabletek (Tab)7. Wyświetlacz8. Kontrolka „Zone Wash 3D”9. Przycisk „Zone Wash 3D”10. Przycisk „Opóźnienie”11. Przycisk i kontrolka „START/Pauza”/ Tabletki (Tab)1. Górny kosz2. Półka-kosz na sztućce3. Składane półeczki4. Regulator wysokości górnego kosza5. Górne ramię natryskowe6. Dolny kosz7. Dolne ramię natryskowe8. Zespół ltra9. Zbiornik soli10. Dozowniki detergentu i płynu nabłyszczającego11. Tabliczka znamionowa12. Panel sterowania0000 000 00000 Service:

SÓL DO ZMYWAREK, DODATKI DO PŁUKANIA I DETERGENT WSKAZÓWKI DOTYCZĄCE PIERWSZEGO UŻYCIA URZĄDZENIA Po zainstalowaniu urządzenia należy wyjąć ograniczniki z koszy orazelastyczne elementy mocujące z górnego kosza.

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach i funkcjonalnych podzespołach zmywarki.

• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.
• Ważne też jest odpowiednie ustawienie twardości wody. Zbiornik soli znajduje się w dolnej części zmywarki (patrz OPIS PRODUKTU), i powinien zostać napełniony, gdy na panelu sterowania świeci się kontrolka BRAK SOLI .1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku przeciwnym do ruchu wskazówek ze-gara).2. Tylko podczas wykonywania czynności po raz pierwszy: Napełnić zbiornik soli wodą.3. Umieścić lejek (patrz rys.) i wsypać sól aż do kra-wędzi zbiornika (około 1 kg); niewielki wyciek wody jest tu normalny.4. Wyjąć lejek i wytrzeć resztki soli wokół otworu.Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spowodować nienaprawialne uszkodzenie zmiękczacza wody).Jeśli trzeba uzupełnić ilość soli w urządzeniu, należy wykonać tę czynność przed rozpoczęciem cyklu zmywania aby uniknąć korozji.

USTAWIENIE TWARDOŚCI WODY

Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardości wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę in-formację można uzyskać od lokalnego dostawcy wody.Zakład produkcyjny ustawia domyślną wartość dla twardości wody.• Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.• Wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ.

• Przytrzymać przycisk P przez 5 sekund, aż będzie słychać sygnał dźwię- kowy.• Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.• Wybrany aktualnie numer poziomu twardości oraz kontrolka BRAK SOLI migają jednocześnie.
• Wcisnąć przycisk P, by wybrać żądany poziom twardości (patrz TABELA TWARDOŚCI WODY).• Wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ.Ustawienie zostało wykonane!Po zakończeniu tych czynności włączyć program bez wkładania naczyń.Należy stosować wyłącznie taką sól, która jest specjalnie przezna-czona do zmywarek.Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie.Jeśli pojemnik z solą jest pusty, istnieje ryzyko uszkodzenia zmięk-czacza wody oraz grzałki z powodu nagromadzenia osadu.Stosowanie soli jest zalecane z każdym rodzajem detergentu do zmywarek. Tabela twardości wody Poziom °dH St. niemieckie °fH St. francuskie°Clark St. brytyjskie1 Miękka 0 - 6 0 - 10 0 - 72 Średnia 7 - 11 11 - 20 8 - 143 Przeciętna 12 - 16 21 - 29 15 - 204 Twarda 17 - 34 30 - 60 21 - 425 Bardzo twarda 35 - 50 61 - 90 43 - 62

NAPEŁNIANIE DOZOWNIKA

Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO , świeci się na panelu sterowania.

1. Otworzyć dozownik B, naciskając i podnosząc klapkę na pokrywce.

2. Ostrożnie wlewać płyn nabłyszczający, aż do kreski oznaczającej maksy-

malny poziom napełnienia (110 ml) - unikać rozlania płynu. Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.3. Zatrzasnąć pokrywkę.NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki. REGULACJA DOZOWANIA PŁYNU NABŁYSZCZAJĄCEGO Jeśli rezultaty suszenia nie są w pełni zadowalające, można wyregulwać dozowanie używanego płynu nabłyszczającego.• Włączyć zmywarkę za pomocą przycisku WŁ./WYŁ.• Wyłączyć urządzenie za pomocą przycisku WŁ./WYŁ.

• Nacisnąć trzykrotnie przycisk P - będzie słychać sygnał dźwiękowy.
• Włączyć ją za pomocą przycisku WŁ./WYŁ.• Miga wybrany aktualnie numer poziomu nabłyszczacza oraz kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO.
• Nacisnąć przycisk P, aby wybrać poziom dozowania płynu nabłyszcza- jącego.• Wyłączyć urządzenie za pomocą przycisku WŁ./WYŁ.Ustawienie zostało wykonane!Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO (EKO), płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczającego.Można ustawić maksymalnie 5 poziomy, zależnie od modelu zmywarki. Ustawienia fabryczne zależą od modelu urządzenia. Aby sprawdzić usta-wienia posiadanej zmywarki, należy postąpić według instrukcji powyżej.
• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić ni- ski poziom (1-2).• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy ustawić wysoki poziom (3-4).

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwiera-nia C. Detergent wsypywać/wlewać tylko do suchego zasobnika D.Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.1. Odmierzając dawkę detergentu, należy uwzględnić informacje podane powy-żej, aby dodana ilość detergentu była prawidłowa. Wewnątrz dozownika D znajdują się oznaczenia ułatwiające dozowanie detergentu.2. Przed zatrzaśnięciem pokrywy usunąć pozostałości detergentu z krawędzi dozownika.3. Zamknąć pokrywkę dozownika de-tergentu, pociągając ją w górę tak, aż urządzenie zamykające zostanie zablokowane na swoim miejscu.Dozownik detergentu otwiera się automatycznie w odpowiednim czasie, zgodnie z danym programem. Jeśli używany jest deterge nt typu „all-in-one” zalecamy używanie przycisku TABLETKI, ponieważ wtedy zostanie wybrany program pozwalający na osiągnięcie najlepszych rezultatów mycia i suszenia za każdym razem.Zastosowanie detergentów nieprzeznaczonych do użytku w zmywar-kach może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.

Dane Programu Eko uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020. Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: dw_test_support@whirlpool.comPrzed żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń.*) Nie wszystkie opcje mogą być używane jednocześnie. **) Wartości podane dla innych programów niż program Eko mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min. Instrukcje wyboru cyklu zmywania. 1 EKO Program Eko jest przeznaczony do mycia naczyń o zwykłym stopniu za-brudzenia; dla tego zastosowania jest to najbardziej wydajny program pod względem zużycia energii elektrycznej i wody oraz w takim zastosowaniu program ten uzyskał certykat zgodności z dyrektywą unijną Ecodesign. 2 AUTO INTENSYWNY Automatyczny program do zmywania mocno zabrudzonych garnków i talerzy (nie należy używać do naczyń delikatnych). 3 AUTO MIESZANE Automatyczny program do mycia normalnie zabrudzonych garnków i talerzy.

4 AUTO SZYBKIE MYCIE

Automatyczny program zmywania ograniczonej ilości przeciętnie za-brudzonych naczyń. Zapewnia optymalne rezultaty w krótszym czasie. 5 SZYBKI 30’ Program należy stosować przy połowie załadunku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie ma fazy suszenia. 6 DOBRA NOC Odpowiedni do zmywania w nocy. Zapewnia optymalne rezultaty zmy-wania i suszenia przy najniższej emisji hałasu. 7 DEZYNFEKUJĄCY Średnio lub bardzo zabrudzone naczynia, z dodatkowym działaniem antybakteryjnym. Można wykorzystywać do wykonania czynności związanych z konserwacją zmywarki. 8 NAMACZANIE Opłukiwanie naczyń przeznaczonych do późniejszego mycia. W tym programie nie używa się żadnego detergentu. 9 SAMOCZYSZCZENIE Program przeznaczony do przeprowadzania konserwacji zmywarki, tylko w przypadku gdy zmywarka jest PUSTA, z zastosowaniem specjal-nych detergentów służących do konserwacji zmywarki.Uwagi:Należy pamiętać, że cykl Szybki 30’ służy do mycia lekko zabrudzonych naczyń. Program Faza suszenia ActiveDry Dostępne opcje Czas trwaniaprogramuzmywania(godz.:min) Zużycie wody (litry/cykl)Zużycie energii(kWh/cykl) 1 Eko 50° 3:10 9,5 0,85 2 Auto Intensywny 65° 2:00 - 3:10 14,0 - 17,0 1,50 - 1,85 3 Auto Mieszane 55° 1:30 - 2:30 14,5 - 16,0 1,15 - 1,30 4 Auto Szybkie mycie 50°

0:30 9,0 0,50 6 Dobra Noc 50° 3:30 15,0 1,15 7 Dezynfekujący 65°

0:12 4,5 0,01 9 Samoczyszczenie 65°

TABLETKI (TAB) Ustawienie to pozwala zoptymalizować wydajność programu zgodnie z typem zastosowanego detergentu.Nacisnąć przycisk START/Pauza i przytrzymać przez 3 sekun-dy (zaświeci się odpowiedni symbol), jeśli używany jest wie-lofunkcyjny detergent w formie tabletki (płyn nabłyszczający, sól i detergent w jednym).W przypadku korzystania z detergentu w proszku lub w płynie, opcja ta powinna być wyłączona. OPÓŹNIENIE Włączenie programu można opóźnić o pewien czas, od 1 do 12 godzin. 1. Nacisnąć przycisk OPÓŹNIENIE: na wyświetlaczu pojawi się odpowiedni symbol - „h”; po każdym naciśnięciu przycisku, czas (1 godz., 2 godz., itd. do maks. 12 godz.) liczony od po-czątku wybranego cyklu zmywania zostanie zwiększony. 2. Wybrać program zmywania, nacisnąć przycisk START/Pauza i w ciągu czterech sekund zamknąć drzwiczki: zegar zacznie odliczanie.

3. Po upływie ustawionego czasu kontrolka „h” zgaśnie i

rozpocznie się cykl zmywania. Aby ustawić czas opóźnienia i wybrać krótszy czas, należy nacisnąć przycisk OPÓŹNIENIE. Aby anulować wybór, nacisnąć i przytrzymać przycisk, aż kontrolka wybranego opóźnienia „h” zgaśnie. Funkcja OPÓŹNIENIE nie może być ustawiana po włączeniu się cyklu zmywania.

Lampka LED świecąca na podłogę wskazuje, że zmywarka działa. Można wybrać jeden z następujących trybów pracy:a) Funkcja wyłączona.b) Gdy rozpoczyna się cykl, kontrolka włącza się na kilka sekund, pozostaje wyłączona podczas cyklu i miga na koniec cyklu.c) Kontrolka pozostaje włączona podczas cyklu i miga po jego zakończeniu (tryb domyślny).Jeżeli zostało ustawione opóźnienie, kontrolka może być włączona w ciągu pierwszych kilku sekund, albo przez cały okres odliczania, zależnie od tego, czy ustawiono tryb b), czy c).Kontrolka gaśnie za każdym razem, gdy zostaną otwarte drzwiczki. Aby wybrać preferowany tryb, należy włączyć urządzenie, nacisnąć i przytrzymać przycisk P, aż na wyświetlaczu pojawi się jedna z trzech liter, nacisnąć przycisk P, aż do osiągnięcia żądanej litery (lub trybu), przytrzymać przycisk P, aby potwierdzić wybór.Uwaga: Jeśli system ActiveDry jest aktywny i drzwiczki zostaną otwarte, wskaźnik pracy nie będzie migać na końcu cyklu. ActiveDry ActiveDry to konwekcyjny system suszenia, który automatycznie otwiera drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. Drzwiczki otwierają się w temperaturze, która jest bezpieczna dla mebli kuchennych.Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną która pełni funkcję dodatkowej ochrony przed parą. Należy zapoznać się z PORADNIKIEM INSTALACJI, aby dowiedzieć się, jak zamontować folię ochronną.Użytkownik może wyłączyć funkcję systemu ActiveDry w następujący sposób:1. Przejść do menu oprogramowania zmywarki, naciskając i przytrzymując przycisk P (6 sek.).2. Po wejściu do Light Control Menu (zapoznać się z rozdziałem KONTROLKA DZIAŁANIA), nacisnąć i przytrzymać przycisk P (dopóki na wyświetlaczu nie wyświetli się jedna z dwóch liter), o ile użytkownik nie chce niczego zmieniać.3. Po przejściu do Menu Sterowania ActiveDry, można zmienić status tej funkcji, naciskając przycisk P:E - włączone d - wyłączoneNależy nacisnąć i przytrzymać przycisk P (3 sek.), aby potwierdzić zmianę i wyjść z Menu Sterowania. OPCJE można wybierać bezpośrednio, naciskając odpowiedni przycisk (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana z wybranym programem patrz TABELA PROGRAMÓW, odpowiednia dioda LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona. ZONE WASH 3D (MYCIE STREFOWE 3D) Opcjonalne zastosowania z jednym koszem na raz. Zalecamy używanie tej opcji w szczególności w cyklu Mieszane i Intensywnym - dzięki dodatkowym trójwymiarowym strumieniom wody znajdującym się na dnie komory, opcja ZONE WASH 3D pozwala oszczędzać energię lub zwiększać wydajność zmywania:• 3D ZONE WASH (MYCIE STREFOWE 3D) + CYKL MIESZANE: umożliwia redukcję zużycia energii aż do 40%.• 3D ZONE WASH (MYCIE STREFOWE 3D) + CYKL INTENSYWNY: zwiększa wydajność zmywania aż do 40%. Doskonale nadaje się do mycia silnie zabrudzonych, mieszanych ładunków, np. patelni i rondli, naczyń z uporczywymi osadami lub trudnych do czyszczenia (tarka, młynek do warzyw, brudne sztućce).Jak włączyć opcję:1. Wybrać kompatybilny cykl.2. Domyślnie urządzenie myje naczynia we wszystkich koszach. Aby umyć zawartość tylko wybranego kosza, należy nacisnąć kilkakrotnie przycisk:pokazany na wyświetlaczu (tylko dolny kosz)pokazany na wyświetlaczu (tylko górny kosz)pokazany na wyświetlaczu (tylko półka-kosz na sztućce)pokazany na wyświetlaczu (opcja jest WYŁĄCZONA, a urządzenie będzie zmywać naczynia we wszystkich koszach).Uwaga: naczynia należy umieścić wyłącznie w wybranym koszu i odpowiednio zmniejszyć ilość detergentu.Jeśli wyjęto górny kosz, należy umieścić detergent bezpośrednio w zbiorniku zamiast w dozowniku detergentu.RO

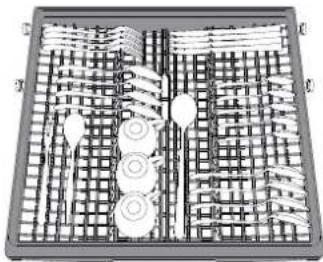

Trzecia półka-kosz jest przeznaczo-na do umieszczania sztućców.Sztućce należy wkładać tak, jak to pokazano na rysunku. Rozdzielone ułożenie sztućców ułatwia ich wyj-mowanie po zmywaniu i zapewnia lepsze wysuszenie.Noże i inne akcesoria o ostrych czubkach i krawędziach należyukładać ostrzami skierowanymi w dół.Konstrukcja kosza umożliwia umieszczenie po środku małych naczyń takich, jak liżanki do kawy.

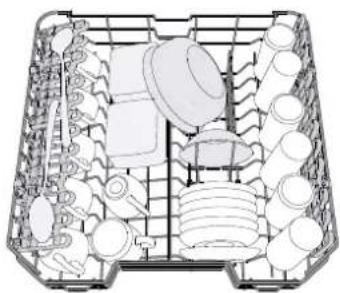

Tu należy wkładać delikatne i lekkie naczynia: szklanki, liżanki, talerzy-ki, małe miseczki do sałatek.(przykładowe załadowanie górnego kosza)

REGULACJA WYSOKOŚCI GÓRNEGO KOSZA

Wysokość górnego kosza można wyregulować: wyższe położenie umożliwia umieszczenie dużych naczyń w dolnym koszu, a niższe po-zwala na najwyższe ustawienie podnoszonych wsporników, co daje więcej miejsca u góry, a jednocześnie pozwala uniknąć stykania się z naczyniami umieszczonymi w dolnym koszu.Górny kosz jest wyposażony w regulator wy-sokości górnego kosza (patrz ilustracja); bez naciskania dźwigienek, można łatwo podnieść kosz trzymając go za boczne części i umiesz-czając stabilnie w górnym położeniu.Aby przywrócić dolne położenie, nacisnąć dźwigienki A po bokach kosza i przesunąć kosz w dół.Zdecydowanie zalecamy, aby nie regulować wysokości kosza, gdy jest załadowany.NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony. SKŁADANE PÓŁECZKI Z REGULOWANYM POŁOŻENIEM Boczne składane klapy można złożyć lub rozłożyć, aby zoptymalizować ułożenie naczyń w koszyku.Kieliszki do wina można bezpiecznie umieścić, wkładając nóżkę każdego kieliszka do odpowiedniego otworu.W zależności od modelu: - aby rozłożyć klapy, należy wysunąć je do góry i obrócić lub zwolnić z zatrza-sków i pociągnąć do dołu.- aby złożyć klapy, należy obrócić je i wsunąć je do dołu lub wyciągnąć do góry i zamocować do zatrzasków. DOLNY KOSZ Do garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże talerze i pokrywki powinny być umieszczane z boku, aby uniknąć styka-nia się z ramieniem natryskowym.Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w położeniu pionowym przy wkładaniu talerzy lub w położe-niu poziomym, aby ułatwić wkładanie patelni i misek. (przykład sposobu załadowania dolnego kosza)

Opcja Zone Wash 3D (Mycie strefowe 3D) wykorzystuje dodatkowe strumienie wody, zlokalizowane w dolnej i górnej części zmy-warki (oznaczone kolorem pomarańczowym), umożliwiające bardziej intensywne zmy-wanie silnie zabrudzonych naczyń poprzez zwiększenie ilości pokrywającej je wody. Przykład: Załadować garnki i formy do pieczenia naprzeciwko dolnej części podze-społów opcji Zone Wash 3D (Mycie strefowe 3D) i włączyć na panelu opcję Zone Wash 3D (Mycie strefowe 3D).6 CODZIENNA EKSPLOATACJA PORADY Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia i opróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą.Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu i nie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane w dół, a wklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie mogła docierać do każdej powierzchni i swobodnie przepływać.Ostrzeżenie: pokrywki, uchwyty, tace i patelnie nie mogąuniemożliwiać obracania się ramion natryskowych.Wszystkie małe przedmioty należy umieszczać w koszyku na sztućce.Bardzo zabrudzone naczynia i patelnie powinny być umieszczane w dolnym koszu, ponieważ w tej części komory zmywarki strumienie wody są silniejsze i zmywanie jest bardziej skuteczne.Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramionanatryskowe mogą obracać się swobodnie. NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA W ZMYWARKACH

• Naczynia i sztućce drewniane.• Szklanki z delikatnym zdobieniem, wyroby artystyczne lub naczynia zabytkowe. Ich zdobienia nie są odporne.• Elementy z tworzywa sztucznego, które nie są odporne na wysokie temperatury.• Naczynia miedziane i cynowe.• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem.Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogązmienić się lub ściemnieć podczas zmywania. Niektóre rodzajewyrobów szklanych (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH I PORCELANOWYCH

• W zmywarkach można myć tylko takie naczynia szklane i porcela-nowe, których producent deklaruje, że są przeznaczone do zmywarek.• Używać delikatnego detergentu, przeznaczonego do porcelany• Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko zmywanie się skończy. WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGI
• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami producenta, zmywanie naczyń w zmywarce zazwyczaj pochła-nia MNIEJ ENERGII ELEKTRYCZNEJ i mniej wody niż zmywanie ręczne.• Aby maksymalnie zwiększyć wydajność zmywarki, należy uru-chamiać cykl zmywania po pełnym załadowaniu urządzenia. Ładowanie zmywarki domowej w stopniu zalecanym przez pro-ducenta przyczyni się do oszczędności energii elektrycznej i wody. Informacje na temat prawidłowego ładowania naczyń w zmywarce można odnaleźć w rozdziale ŁADOWANIE KOSZY. W przypadku częściowego załadowania, zaleca się skorzystanie ze specjalnych opcji, jeśli są one dostępne (Połowa załadunku/ Zmy-wanie strefowe/ Wiele stref), zapełniając jedynie wybrane kosze. Nieprawidłowe lub nadmierne ładowanie zmywarki może spow-odować zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu hałasu), co wpływa negatywnie za wydajność suszenia.• •Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody i energii elektrycznej i nie jest zalecane. DEZYNFEKCJA ZMYWARKI Aby uniknąć powstawania nieprzyjemnych zapachów i tworzenia się osadów, które mogą pojawić się w zmywarce, należy co najmniej raz w miesiącu włączyć program z wysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę detergentu i włączyć program bez wkładania naczyń.

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej i czy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otworzyć drzwiczki i nacisnąć przycisk WŁ./WYŁ.

3. WKŁADANIE NACZYŃ DO KOSZA

(patrz ŁADOWANIE KOSZY)

Wybrać najbardziej odpowiedni program, dostosowany do typu naczyń i stopnia ich zabrudzenia (patrz OPIS PROGRAMÓW), naciskając przycisk P.Wybrać żądane opcje (patrz OPCJE I FUNKCJE).

Aby rozpocząć cykl zmywania, należy nacisnąć przycisk START/Pauza (zaświeci się dioda LED), a następnie w ciągu 4 sek. od tej czynności, zamknąć drzwiczki. Po uruchomieniu programu pojawi się pojedyn-czy sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte w ciągu 4 sekund, rozlegnie się dźwięk alarmu. W takim przypadku otworzyć drzwiczki, nacisnąć przycisk START/Pauza i ponownie zamknąć drzwiczki w ciągu 4 sek.

7. KONIEC CYKLU ZMYWANIA

Zakończenie cyklu zmywania jest sygnalizowane przez sygnał dźwiękowy i migający komunikat numeru cyklu zmywania na wy-świetlaczu. Otworzyć drzwiczki i wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ.Przed wyjęciem naczyń odczekać kilka minut - aby uniknąć opa-rzenia. Wyjąć naczynia, zaczynając od dolnego kosza.Po dłuższym czasie braku aktywności urządzenie wyłączy się au-tomatycznie, w celu zminimalizowania zużycia energii elektrycz-nej. Gdy naczynia są tylko lekko zabrudzone lub przed umieszcze-niem ich w zmywarce zostały spłukane wodą, można odpowiednio zmniejszyć ilość używanego detergentu.

MODYFIKOWANIE URUCHOMIONEGO PROGRAMU

Jeżeli wybrano niewłaściwy program, można go zmienić, pod warunkiem, że właśnie się on rozpoczął: otworzyć drzwiczki, nacisnąć i przytrzymać przycisk WŁ./WYŁ.; urządzenie wyłączy się.Włączyć zmywarkę z powrotem, za pomocą przycisku WŁ./WYŁ. i wybrać nowy cykl zmywania oraz żądane opcje; uruchomić cykl, naciskając przycisk START/Pauza i zamykając drzwiczki w ciągu 4 sek.

UMIESZCZANIE DODATKOWYCH NACZYŃ

Otworzyć drzwiczki bez wyłączania urządzenia (START/Pauza, dioda ledowa zaczyna migać) (uwaga na GORĄCĄ parę!) i umieścić naczynia w zmywarce. Nacisnąć przycisk START/Pauza i zamknąć drzwiczki w ciągu 4 sek. Cykl zostanie wznowiony od momentu, w którym go przerwano. PRZYPADKOWE PRZERWY Jeśli drzwiczki zostaną otwarte podczas zmywania lub nastąpi przerwa w zasilaniu, cykl zatrzyma się. Aby wznowić cykl od momentu, w którym został przerwany, nacisnąć przycisk START/Pauza i zamknąć drzwiczki w ciągu 4 sek.PL

CZYSZCZENIE ZESPOŁU FILTRA

Zespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu i zapewniając prawidłowy odpływ ścieków.Używanie zmywarki, w której zablokowane są ltry lub zawierającej cia-ła obce w układzie ltrowania może spowodować nieprawidłowe dzia-łanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub większego wykorzystania mediów.Zespół ltra składa się z trzech ltrów, które usuwają resztki jedzenia z myjącej wody, a następnie umożliwiają jej obieg.Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źlezamocowane.Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy sprawdzić zespół ltra i w razie potrzeby oczyścić go dokładnie pod bieżącą wodą za pomocą szczoteczki z niemetalowym włosiem i postę-pując zgodnie z poniższymi instrukcjami:

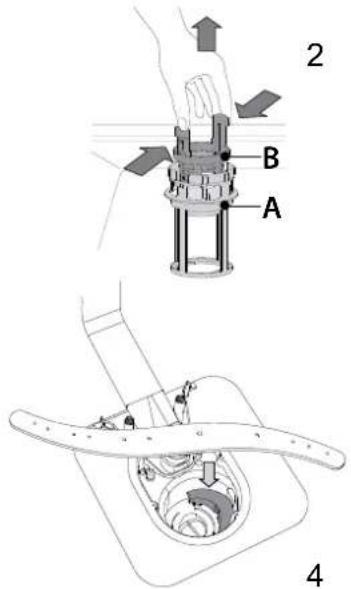

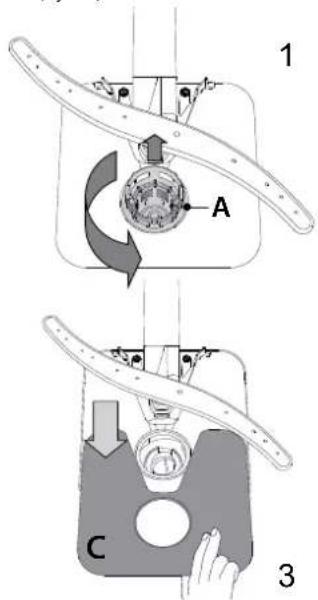

1. Odkręcić ltr cylindryczny A w kierunku ruchu wskazówek zegara i

wyciągnąć go (Rys. 1).2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).4. W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, por-celany, kości, pestek owoców itp.), należy je ostrożnie wyjąć.

5. Sprawdzić syfon i usunąć wszelkie resztki potraw. NIGDY NIE NALE-

ŻY WYJMOWAĆ osłony pompy cyklu myjącego (czarny element) (Rys. 4).Po oczyszczeniu ltrów założyć z powrotem zespół ltra i zamocować go w prawidłowym położeniu; jest to niezbędne dla utrzymania spraw-nego funkcjonowania zmywarki.CZYSZCZENIE WĘŻA DOPŁYWOWEGO WODYJeśli węże wody są nowe lub nie były używane przez dłuższy czas, to przed wykonaniem niezbędnych połączeń należy przepuścić przez nie strumień wody, aby upewnić się, czy woda jest czysta i wolna od zanie-czyszczeń. Jeśli takie środki ostrożności nie zostaną podjęte, wlot wody może zostać zablokowany, a zmywarka uszkodzona.

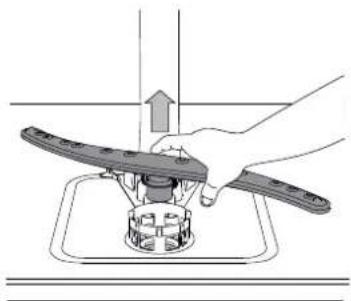

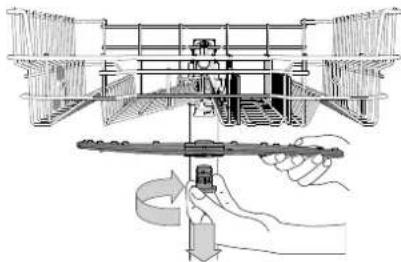

Może się zdarzyć, że resztki potraw pozostaną na ramionach natryskowych i będą zatykać otwory, przez które wytryskiwana jest woda. Dlatego też zaleca się, aby od czasu do czasu sprawdzić ramiona natryskowe i oczyścić je małą szczoteczką z nie-metalowym włosiem.Aby zdjąć górne ramię natryskowe należy przekręcić plastikowy pierścień blokujący w kierunku ruchu wskazówek zegara. Górne ramię natryskowe powinno zostać z powrotem założone w taki sposób, aby strona z większą liczbą otworów była skierowana do góry.Dolne ramię natryskowe można wyjmować pociągając je w górę.SYSTEM ZMIĘKCZANIA WODY Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce co z kolei przy-czynia się do większej wydajności zmywania. System sam regeneruje się przy pomocy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty. Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody - regeneracja następuje raz na 6 cykli Eco, kiedy twardość wody ustawiona jest na poziom 3. Proces regeneracji rozpoczyna się wraz z ostatnim płukaniem i kończy podczas etapu suszenia przed końcem cyklu. • Podczas jednej regeneracji: ~Zużycie 3.5 L wody;• Dodatkowe 5 minut cyklu; • Zużycie poniżej 0,005 kWh energii elektrycznej.8 USUWANIE USTEREK

PROBLEM MOŻLIWE PRZYCZYNY ROZWIĄZANIE

Świeci się wskaźnik poziomu soliZbiornik soli jest pusty. (Po napełnieniu kontrolka poziomu soli może się świecić po zakończeniu kilku kolejnych programów zmywania).Napełnić zbiornik solą (aby uzyskać więcej informacji, patrz strona 2).Dostosować poziom twardości wody, patrz tabela strona 2. Świeci się wskaźnik dozownika płynu nabłyszczającegoDozownik płynu nabłyszczającego jest pusty. (Po napełnieniu kontrolka dozownika płynu nabłyszczają-cego może się świecić po zakończeniu kilku kolejnych programów zmywania).Napełnić dozownik nabłyszczaczem (aby uzyskać więcej informacji, patrz strona 2).Zmywarka nie włą-cza się lub nie reagu-je na polecenia.Urządzenie nie zostało prawidłowo podłączone do zasilania. Włożyć wtyczkę przewodu zasilającego do gniazdka.Przerwa w dopływie prądu.Ze względów bezpieczeństwa, zmywarka nie wznowi automatycznie pracy po ponownym włączeniu prądu. Otworzyć drzwiczki zmywarki, nacisnąć przycisk START/Pauza i zamknąć drzwiczki w przeciągu 4 sekund.Drzwiczki zmywarki nie są zamknięte. Sworzeń ActiveDry nie jest wsunięty.Energicznie popchnąć drzwiczki tak, aby było słychać że zostały “zatrzaśnięte”.Cykl został przerwany otwarciem drzwiczek przez > 4 sekundy.Nacisnąć przycisk START/Pauza i zamknąć drzwiczki w ciągu 4 sekund.Nie reaguje na polecenia. Na wyświetlaczu widoczny jest komunikat: Dioda 9 albo 12 i Wł./Wył. szybko migają.Wyłączyć urządzenie naciskając przycisk WŁ./WYŁ., po ok. jednej minucie włączyć je z powrotem i zrestartować program. Jeśli problem nadal występuje, należy odłączyć urządzenie na 1 minutę a następnie podłączyć ponownie.Zmywarka nie od-pompowuje wody.Na wyświetlaczu widoczny jest komu-nikat: Dioda 3 i Wł./Wył. szybko migają.Cykl zmywania jeszcze nie został zakończony. Poczekać, aż skończy się cykl zmywania. Wąż spustowy jest zagięty. Sprawdzić, czy wąż odpływowy nie jest zagięty (patrz INSTRUKCJA INSTALACJI). Rura odpływu zlewu jest zatkana. Oczyścić rurę odpływu w zlewie. Filtr jest zatkany resztkami potraw Oczyścić ltr (patrz CZYSZCZENIE ZESPOŁU FILTRA). Zmywarka pracuje zbyt głośno.Naczynia uderzają o siebie. Prawidłowo ułożyć naczynia (patrz ŁADOWANIE KOSZY).Wytwarzana jest nadmierna ilość piany.Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Zrestarto- wać bieżący cykl wyłączając zmywarkę, następnie włączyć ponownie, wybrać nowy program, nacisnąć przycisk START/Pauza i zamknąć drzwiczki w przeciągu 4 sekund. Nie dodawać żadnego detergentu.Naczynia nie są czyste. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo ułożyć naczynia (patrz ŁADOWANIE KOSZY). Ramiona natryskowe nie mogą obracać się swo-bodnie, zaczepiają się o naczynia.Prawidłowo ułożyć naczynia (patrz ŁADOWANIE KOSZY). Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW). Wytwarzana jest nadmierna ilość piany.Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU).Pokrywka przegródki na płyn nabłyszczający nie została prawidłowo zamknięta.Upewnić się, czy dozownik płynu nabłyszczającego jest zamknięty. Filtr jest brudny lub zatkany. Oczyścić zespół ltra (patrz UTRZYMANIE I KONSERWACJA). Nie ma soli. Napełnić zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI). Zmywarka nie na-pełnia się wodą.Na wyświetlaczu widoczny jest komunikat: Dioda H, 6 i Wł./Wył. szybko migają.Brak wody w sieci wodociągowej lub zawór jest zamknięty.Sprawdzić, czy woda dopływa z sieci wodociągowej lub czy zawór jest otwarty.Wąż dopływowy jest zagięty. Sprawdzić czy wąż dopływowy nie jest zagięty (zobacz INSTALACJA), następnie po- nownie zaprogramować i włączyć zmywarkę.Sitko w wężu dopływowym wody jest zapchane; niezbędne jest jego oczyszczenie.Po wykonaniu sprawdzenia i oczyszczenia należy wyłączyć i włączyć zmywarkę, i rozpocząć nowy program.Zmywarka kończy cykl przedwcześnieNa wyświetlaczu widoczny jest komu-nikat: Dioda i Wł./Wył. szybko migają.Wąż dopływowy ustawiony jest zbyt nisko lub zasysa do kanalizacji domowej.Sprawdzić czy końcówka węża dopływowego umieszczona jest na prawidłowej wysokości (zobacz INSTALACJA). Należy sprawdzić pod kątem zasysania do kanalizacji domowej, w razie potrzeby zainstalować zawór wpustowy.Powietrze w dopływie wody.Sprawdzić układ doprowadzania wody pod kątem wycieków lub innych problemów mogących wiązać się z przepuszczaniem powietrza.IEC 436

10/2022 as - Xerox Fabriano Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz dodatkowe informacje o produkcie można znaleźć:

• Odwiedzając naszą stronę internetową docs.hotpoint.eu i parts-selfservice.whirlpool.com

• Ewentualnie można skontaktować się z naszą obsługą posprzedażową (patrz numer telefonu w książeczce gwarancyjnej). Kontaktując się z naszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identykacyjnej produktu. Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu . Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwaran- cyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami rozporządzenia.LV
