Type de produit	Objectif grand-angle zoom
Marque	Fujifilm
Modèle	XF8-16mmF2.8 R LM WR
Monture	Monture Fujifilm X
Focale	8-16 mm (équivalent 12-24 mm en 35 mm)
Ouverture maximale	f/2,8
Ouverture minimale	f/22
Angle de champ	121° à 83,2°
Construction optique	20 lentilles en 13 groupes (4 asphériques, 3 ED, 3 Super ED)
Mise au point minimale	0,6 m (normale) ; 0,3 m (macro en grand-angle)
Grossissement maximal	0,1×
Diaphragme	9 lamelles (circulaire), incréments 1/3 EV
Dimensions (diamètre × longueur)	Ø88 × 121,5 mm
Poids	805 g (sans bouchons ni pare-soleil)
Diamètre de filtre	Aucun (pas de filetage pour filtre)
Pare-soleil	Intégré, fixe
Étanchéité	Oui (joint en caoutchouc à la monture, résistance à la poussière et aux éclaboussures)
Moteur autofocus	Moteur linéaire (rapide et silencieux)
Fonctions principales	Zoom manuel, mise au point manuelle, bague des ouvertures avec position A
Entretien et nettoyage	Utiliser une soufflette pour la poussière ; nettoyer les lentilles avec un chiffon doux et du nettoyant optique
Sécurité	Ne pas démonter, éviter l'humidité, ne pas regarder le soleil à travers
Pièces détachées et réparabilité	Bague d'étanchéité remplaçable en centre de réparation Fujifilm (payant)
Informations générales	Livré avec bouchons avant et arrière, pare-soleil intégré, étoffe protectrice

FOIRE AUX QUESTIONS - XF816mmF2.8 R LM WR FUJIFILM

Le Fujifilm XF8-16mmF2.8 R LM WR est-il compatible avec tous les appareils Fujifilm X ?

Oui, il est conçu pour la monture Fujifilm X et compatible avec tous les boîtiers de cette gamme, y compris les modèles APS-C.

Puis-je utiliser des filtres sur cet objectif ?

Non, en raison de sa conception optique, l'objectif ne possède pas de filetage pour filtre. Il est livré avec un pare-soleil fixe intégré.

Quelle est la distance minimale de mise au point ?

La distance minimale est de 0,6 m en mode normal. En mode macro, elle peut atteindre 0,3 m en grand-angle et 0,4 m en téléobjectif.

L'objectif est-il résistant aux intempéries ?

Oui, il est doté d'un joint d'étanchéité à la monture et résiste à la poussière et aux éclaboussures, ce qui le rend adapté à une utilisation en extérieur.

Comment nettoyer les lentilles de l'objectif ?

Utilisez une soufflette pour retirer la poussière, puis un chiffon doux en coton avec un peu de nettoyant optique. Essuyez en mouvements circulaires du centre vers l'extérieur.

Que faire si l'objectif produit un bruit de vibration lors de l'extinction de l'appareil ?

Ce bruit est normal. Il provient de la séparation des aimants des moteurs linéaires et n'affecte ni la qualité d'image ni les performances.

Puis-je utiliser un trépied avec cet objectif ?

Oui, mais évitez de transporter l'appareil fixé sur un trépied pour éviter les chutes. Utilisez une rotule adaptée au poids de l'objectif (805 g).

Comment installer le bouchon avant ?

Placez le bouchon avant sur le pare-soleil intégré en alignant les encoches, puis poussez jusqu'au clic de verrouillage. Ne transportez jamais l'objectif par le bouchon.

Cet objectif est-il compatible avec les adaptations de monture ?

Non, il est exclusivement conçu pour la monture X Fujifilm. Il est incompatible avec les montures G ou les appareils argentiques à monture X.

Où puis-je faire remplacer le joint d'étanchéité ?

Le remplacement de la bague en caoutchouc peut être effectué dans tout centre de réparation agréé Fujifilm. Ce service est payant.

MODE D'EMPLOI XF816mmF2.8 R LM WR FUJIFILM

Lisez attentivement ces remarques avant toute utilisation

Consignes de sécurité

Nous you remercions d'avoir achete ce duit. Pour le faire reparer, inspector ou tester, contactez vous representant FUJIFILM.

Veilz a utiliser correctement votre objectif. Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propreariat avant de commencer à vous en servir.
- Àprouvavoir luces consignes de sécurité,range-zles dans un endroit sur.

A propos des icônes

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiqu de gravité des blessures ou dommages qui peuvent se produit si vous n'observe pas les informations indiquées par l'icone et donc utilisez ce produit de manière incorrecte.

Cette icone indique que le fait de ne pas observer les informations mentionnées peut entrainer la mort ou des blessures graves.

Cette icone indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

Les icônes illustrées ci-dessous sont utilisées pour indiquer la nature des instructions que vous doivent observer.

Les icônes triangulaires vous indi- quent que ces informations nécess- sitant votre attention (« Important »)

Les icones circulaires barrees en diagonalne vous informant que l'action indiquee est interdite (« Interdit »)

Les cercles pleins qui contiennent d'qui d'exclamation vous informant que l'action doit etre réalisée (Requis).

AVERTISSEMENT

Ne l'utilise pas dans une salle de bain ou une douche

Ne l'immergez pas et ne I'
sez à I'eau. Le non-respect de
cette precaution peut provoquer un incendie ou une
décharge électrique.

AVERTISSEMENT

Ne le démonze pas (n'ouvre pas son boitier). Le non-respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Dans le cas où le boitier s'ouvri
rait suite à une chute ou à un
autre accident, ne touche pas
aux pièces mises à nu. Yours
risquez sinon de receiveoir une
décharge électrique ou de
vous blesser par la manipu
lation des pièces endomma
gées. Retirez immédiatement
la batterie, en évitant de vous
blesser ou de receiveoir une
décharge électrique, puis
confi ez le produit au rever
deur d'origine pour le faire
verifi er.

FRANÇAIS

AVERTISSEMENT

Ne le place pas sur des surfaces instables. Il risque de tomber et de blesser quelqu'un.

Ne regarde pas le soleil à travers l'objet ou le viseur de l'appareil photo. Le non- respect de cette précaution pourtrait entraîner une défi- cence visuelle permanente.

ATTENTION

Ne l'utilise pas et ne l pas dans des lieux exposés à la vapeur, à la fumée ou qui sont très humides ou poussiéreux. Le non-respect de cette consigne peut provoquer un incendie ou une décharge électrique

Ne le laissez pas en plein soleil ou dans des endroits exposés à des températures très élevées, comme dans un vehicule fermé par grand soleil. Le non-res- pect de cette consigne peut provoquer un incendie

ATTENTION

Conservez-le hors de des enfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un infant.

Ne le manipuez pas avec des mains mouillées. Vous risquez si non de receive vo electrique.

Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soilel est à l'intérieur ou pres du cadre peuvent provoquer des frais ou des brûlures.

Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilise pas. Les rayons du soleil focalisés par l'objet peuvent provoquer provoquer des frais ou des brûlures.

1a

portée

ATTENTION

Ne transportez pas l'appareil photo ou I'objectif lorsqu'il sont fi xés sur un trépied. Illes peuvent tomber ou taper d'autres objets et blesser quelqu'un.

A l'attention des clients résidant aux États-Unis

I r Testé pour être en conformité avec les normes de la FCC POUR UNÉ UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC: Cet apparéil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet apparéil ne peut pas cause d'interférence dangereuse et (2) cet apparéil doit accepter toute interférence reçue, y compris cette susceptible de provoquer un fonctionnement indésirable.

ATTENTION: Cet apparéil a été testé et déclaré conforme aux normes d'un apparéil numérique de Classe B, stipulées dans la Partie 15 de la règlementation de la FCC. Ces normes sont destinées à assurer une protection suffisante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet apparéil généra, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet apparéil est effectivement à l'origine d'interférences

FR-2

FRANÇAIS

nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseilé à l'utiliser de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'appareil et le recepteur.
• Brancher l'appareil dans une prise appartenant à un circuit différént de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/tele qualifié pour obtenir de l'aide.
• Tout changement ou modifi cation apporté à l'appareil non approuve expressément dans ce manuel pourrait annuler le droit d'utiliser cet apparéil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un cable AV, un cable USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconisés par Fujiji Im.

A l'attention des clients résident au Canada

CANICES-3(B)/NMB-3(B)

ATTENTION: Cet apparéil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Veuillez line ces instructions.
- Veuillez conserves instructions.
- Veuillez tenir compte de tous les avertissements.
- Veuillesz suivre toutes les instructions.
N'utilisez pas cet apparéil à proximé d'eau (sauf si les produits sont étanches).
- Nettoyez-le uniquement avec un chiffon sec.

• Ne bloquez,aucun des orifc ces d'ereation.Installez cet apparieil conformement aux instructions du fabricant.
• Ne l'installé pas à proximé de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres apparaëls (y compris des amplifi cateurs) qui générent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et à l'endetroit où ces éléments sortent de l'appareil.
  Utilisez uniquement les systèmes de fixation/accessoises preconisés par le fabricant.
• Débranchez cet apparéil pendant les orages ou si vous ne l'utilise pas pendant une période prolongée.
• Confi ez toutes les opérations d'entretien à du personnel qualifi é. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fi che est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique etlectronique chez les particuliers

Applicable à l'Union européen, la Norvège, l'Islande et le Liechtenstein: Ce symbole

sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas etre traite comme un dechet menager. Il doit etre achemine vers un point de collecte qui recycle le matériel electrique et electronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à évier des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européen, la Norvege, l'Islande et le Liechtenstein: Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitemment existants.

Avant d'utiliser ce produit

L'objectif risque de ne pas fonctionner comme prévu et certaines fonctionnalités peuvent ne pas être disponibles avec des versions moins récentes du ware de l'appareil photo. Veillez à me ttre à fi rmware de l'appareil photo. Vous trouvez des instructions sur l'aff chage de la version du fi rmware de l'appareil photo et sa mise à jour sur le site Inter suivant:

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre apparéil photo.

Entretien

• Si l'objet est équipé d'un pare-soleil, ne pas, ni ne tenez l'appareil photo uniquement par ce pare-soleil.
• Veillez à ce que les contacts du signal de l'objetif restent propres.

Utilisez une souffle ette pour retirer la poussiere et les peluches des surfaces en verre de I'objectif ou du fi Itre. Pour eff acer les taches et les traces de doigt, appliquez un peu de nettoyant optique sur un chiff on doux et propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre vers l'exterenPNANT soin a ne pas laisser de marbrues, ni a toucher le verre avec vos doigs.

• N'utilisez jamais de solvants organiques un diluant à peinture ou du benzène pour nettoyer l'objetif.
• Remettez en place les bouchons avant et arrrière lorsque vous n'utilise pas l'objectif.
• Rangez l'objectif et le fi Itre dans des endroits frais et sec pour eviter la moisissure et la rouille. Ne le rangez pas à la lumière directe du soleil, ni avec de la naphtaline ou de l'antimite.

prenantenez I'objectif au sec. La rouille peut provoquer des dommages irreparables. Essuyez toute goutte de plue ou d'eau.

• Laisser l'objet dans des endroits extrémement chauds peut l'endommager ou le déformer.

Descriptif de I'objectif

(1) Pare-soleil
② Repères de fixation
③ Bague demise au point

(4) Bague de zoom
⑤ Bague des ouvertures
⑥ Repères de fixation (focale)

⑦ Contacts du signal de I'objetif
Bouchon avant d'objetif
⑨ Bouchon arrêté d'objetif

Le pare-soileil du XF8-16mmF2.8 R LM WR est fixé de façon permanente sur l'objetif.
La monture d'objectif comprend une bague en caoutchouc garantissant I'etanchete de I'objectif à la poussière et aux éclaboussures. Il est possible de faire remplaçer cette bague dans tout centre de réparation FUJIFILM (service payant).

Fixation de l'objet

Consultez le manuel de l'appareil photo pour savoir comment installer etrirer les objectifs.

① Ce produit est destiné exclusivement à la monture FUJIFILM X. Il est incompatible avec la monture G ou avec les apparèils argentiques à monture X.

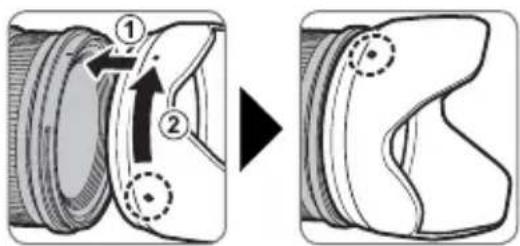

Fixation du pare-soleil

Lorsqu'ils sont fi xés, les pare-soileil réduisent les refl ets parasites et protègent la lentille frontale. Fixez le pare-soileil comme illustré (XF16-55mmF2.8 R LM WR uniquement).

Retrait des bouchons

L'objectif XF16-55mmF2.8 R LM WR est utilisé ici à des fins d'illustration.

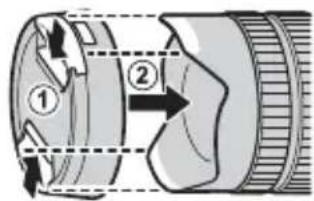

Fixation des bouchons

Après avoir placé le bouchon avant de l'objectif XF8-16 mmF2.8 R LM WR comme illustré, fi xez-le sur le pare-soileil et vérifi ez qu'il est bien verrouillé.

① Ne transportez pas I'objectif par le bouchon.

Accessoires fournis

• Bouchon avant d'objet
• Bouchon arrêté d'objet
• Pare-soleil

Étofféprotectrice d'objectif

La bague des ouvertures

Avec des réglages autres que A, vous pouvez selectionner l'ouverture en tournant la bague des ouvertures de I'objectif (modes d'exposition A et M).

Baguedesouvertures

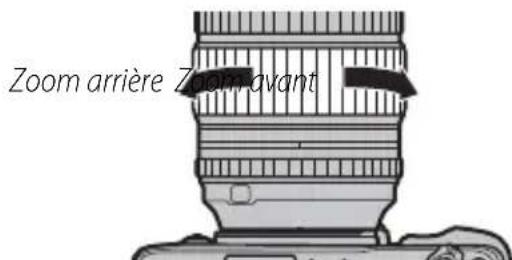

Zoom

Tournez la bague de zoom vers la gauche pour eff ectuer un zoom arrriere, ce qui réduit le grossissement et augn zone visible dans le cadre. Tournez la bague vers la droite pour effectuer un zoom avant, ce qui augmente le grossissement et permet au sujet d'occuper une plus grande partie du cadre.

① Si vous utilisez la bague de zoom alors que l'objet est mouillé, l'eau peut s'infliter plus facilement à l'intérieur de l'objet. Essuyez toute trace d'eau de l'objet avant d'utiliser la bague de zoom.

FRANÇAIS

FR-7

Caracteristiques

Type	XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM WR
Construction optique 17 lentilles réparties en 12 groupes (dont 3 lentilles asphériques et 3 lentilles à dispersion extra basée)		20 lentilles réparties en 13 groupes (dont 4 lentilles asphériques, 3 lentilles à dispersion extra basse et 3 lentilles à dispersion super extra basse)
Focale (équivalent au format 35 mm)	f=16-55 mm (24-84 mm)	f=8-16 mm (12-24 mm)
Angle de champ 83,2°-29°121°-83,2°
Ouverture max. f/2,8 f/2,8
Ouverture min. f/22 f/22
Contrôle del l'ouverture	Nombre de lamelles	9 (ouverture de diaphragme circulaire)
	Incrémentes	1/3 EV (19 arrêts)
Plage de mise au point	Normale: 0,6m-∞ (plage de zoom)Macro: 30cm-10m (W); 40cm-10m (T)
Grossissement max.	T: 0,16×	T: 0,1×
Dimensions extérieures:Diamètre × Longueur* (environ)* distance entre l'avant de l'objet et le plan d'accui de la monture d'objet	W: Ø83,3×106,0 mmT: Ø83,3×129,5 mm	Ø88×121,5 mm
Poids* (environ) * sans les bouchons et le pare-soleil	655 g	805 g
Diamètre du filtre	Ø77 mm	—

1 Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable.
Du fait de la construction de I'objectif, « l'indicateur de distance » affiché par I'appareil photo peut dans certains cas différer de la distance de mise au point reelle. N'utilise « l'indicateur de distance » qu'a titre indicatif.
Cet objectif se sert de moteurs linéaires pour assurer une mise au point rapide et précise tout en garantissant une parfaite qualite d'image. Lors de l'extinction de I'appareil photo, le retrait de I'objectif du boitier, ou I'activation de la fonction de lecture, il est possible d'entendre un bruit et de dessentir une tegere vibration, dus a la separation des aimants des moteurs linéaires. C'est un phenomene tout a fait normal qui n'a aucune incidence sur la qualite de I'image ou la performance optique.
En raison de sa conception,leXF8-16mmF2.8RLMWRnepeutpasetreutiliseavecdesfiltres.
