MANUALE UTENTE XF816mmF2.8 R LM WR FUJIFILM

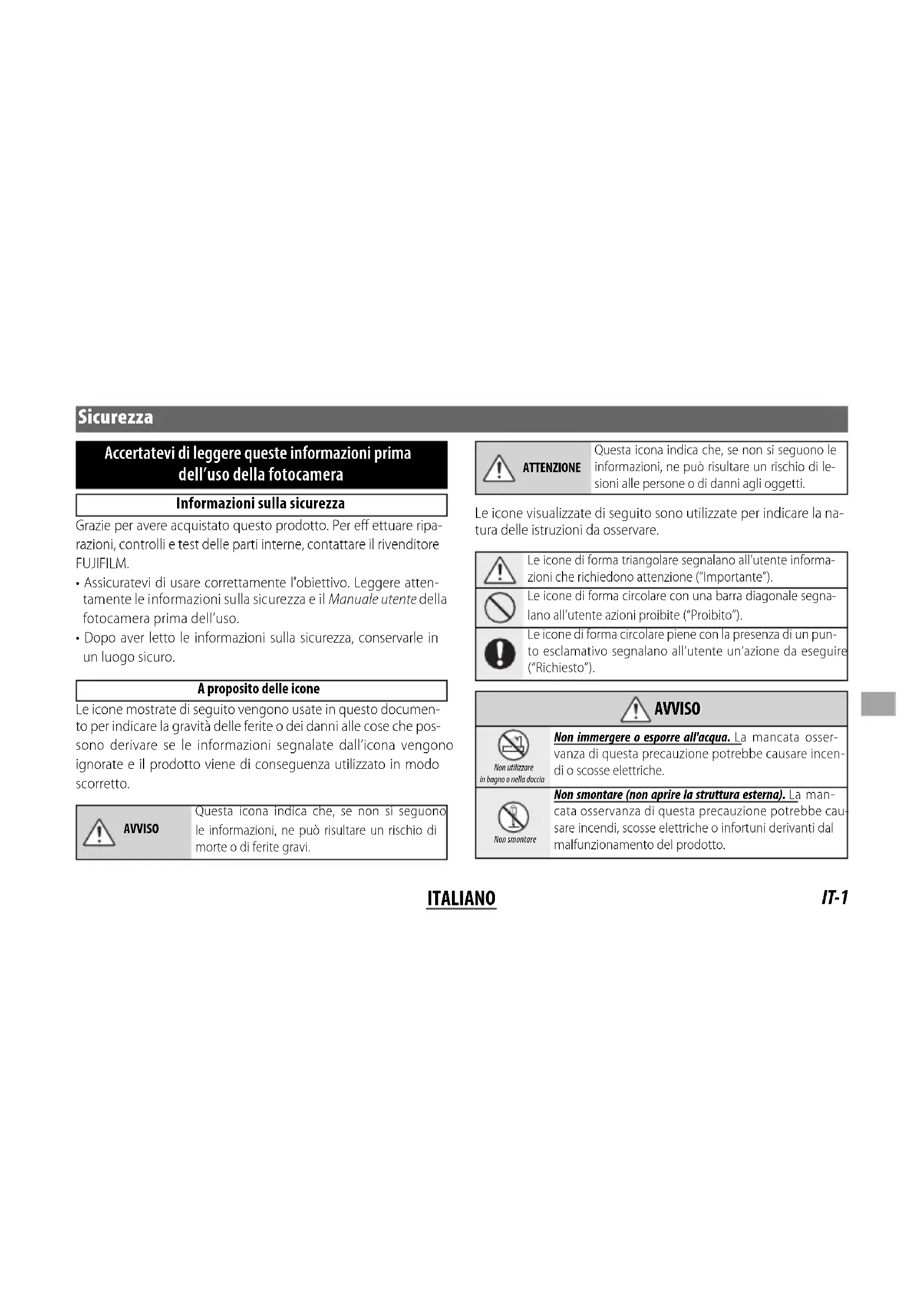

Accertatevi di leggere queste informazioni prima dell'uso della fotocamera

Informazioni sulla sicurezza

Grazie per avere acquistato quello prodotto. Per effettuare riparazioni, controli e test delle parti interne, contattare il rivenditore FUJIFILM.

• Assicuratevi di usare correttamente l'obiettivo. Leggere attentamente le informazioni sulla sicurezza e il Manuale utente della fotocamera prima dell'uso.
• Dopo aver letto le informazioni sulla sicurezza, conservare in un luogo sicuro.

A proposito delle icone

Leicone mostra de seguito vengono usate in quello documento per indicare la gravità delle ferite o dei danni alle cose che possono derivare se le informazioni segnalate dall'icona vengonoignore e il prodotto viene di conseguenza utilizzato in modo scorretto.

AVVISO

Questa icona indica che, se non si seguono le informazioni, ne cui risultare un rischio di morte o di ferite gravi.

ATTENZIONE

Questa icona indica che, se non si seguono le informazioni, ne cui risultare un rischio di lesions alle persono o di danniagli oggetti.

Le icone visualizzate di seguito sono utilizzate perindicare la natura delle istruzioni da osservare.

Leicone di forma triangolare segnalano all'utente informazioni che richiedono attenzione ("Importante").

Leicone di forma circolare con una barra diagonale segnallano all'utente azioni proibite ("Proibito").

Leicone di forma circolare piene con la presenza di un punto esclamativo segnalano all'utente un'azione da eseguire ("Richiesto").

AVVISO
Non utilizzato in bagno o nella doccia	Non immershere o esporre all'acqua. La mancata osservanza di questa precauzione potrebbe causare inciden di sscosse elettriche.
Non smontare	Non smontare (non aprire la struttura esterna). La mancata osservanza di questa precauzione potrebbe causare incendi, scosse elettriche o infortuni derivanti dal malfunzionamento del prodotto.
Non toccare i componenti interni	Se la struttura esterna dovesse rompersi in seguito a una caduta o a un'alto incidente, non toccare i componenti esposti. In caso non ci si attenga a但这a precauzione, potrebbero verifi carsi scosse elettriche o infortuni derivanti dal contatto con le parti danneggiate. Rimuovere immediatamente la batteria della fotocamera, avendo cura di evitare infortuni o scosse elettriche, e portare il prodotto presso il punto vendita per una consulenza.
	Non appoggiare su superfici instabili. Il prodotto potreb be cadere, causando lesioni personali.
	Non guardare il soleattraverso I'obiettivo o imirini della fotocamera. La mancata osservanza di questa precazione più provocare danni permanenti alla vista.
ATTENZIONE
	Non usare o conservare il prodotto in luoghi dove c'e pre-zenza di vapore o fumo, e in luoghi molto umidi ed estremamente polverosi. La mancata osservanza di precauzione potrebbe causare incendi o scosse elettriche.

ATTENZIONE
⊗	Non lasciare in luoghi esposti alla luce diretta del sole o ad elevate temperature, come ad esempio all'interno di un abitacolo chiuso in un giorno di sole. La osservanza di questa precauzione potrebbe causare incendi.
◇	Tenere fuori alla portata dei bambini piccoli. Questo prodotto può provocare danni fi sici se lasciato nelle mani di un bambino.
⊗	Non maneggiare il prodotto con le mancata osservanza di questa precauzione potrebbe causare scosse elettriche.
△	Non inquadrare il sole quando si scattano foti di soggetti in controluce. Luce solare messa a fuoco nella fotocamera quando il sole si trova all'interno o vicino all'in-quadratura potrebbe causare incendi o bruciature.
△	Quando non si usa il prodotto, rimettere i tappi copri ottica e conservarlo lontano alla luce diretta del sole. La luce del sole messa a fuoco dall'obiettivo potrebbe causare incendi o bruciature.
☆	Non trasportare la fotocamera o l'obiettivo nelle sono attaccati ad un treppiede. Il prodotto potrebbe cadere o urtau alti oggetti, causando lesioni personali.

Smaltimento di apparente elettrici ed elettronici nelle abitationi private

Nell'Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione, indica che il prodotto non deve essere trattato alla stregua dei rifiuti domestici. Invece, il prodotto dovrebbe essere portato a un punto di raccolta predisporto per il riccio di apparecchiature elettriche ed elettroniche.

Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili consequences negative per l'ambiente e la salute umana, che potrebbero essere causate da un inappropriato trattamento del prodotto.

Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio della propria città, il servizio di smaltimento dei rifiuti domestici o il negozio dove si è acquistato il prodotto.

In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si decide i eliminare lo stato prodotto, comprese le batterie o gli accumulatorati, contattare le autorità locali per informazioni sul metodo corretto di smaltimento.

Prima di usare quello prodotto

L'obiettivo potrebbe non avere le prestazioni previste e alcune funzionalità potrebbero non essere disponibili con versioni più vecchie del fi rrmware della fotocamera. Assicurarsi di aggiornare il fi rrmware della fotocamera a più recente. Le istruzioni su come visualizzare la versione del fi rrmware della fotocamera e su come aggiornarlo, sono disponibili al seguente除去:

Se non si dispone di un computer, è possible rivolgersi presso il distributore locale presente sull'elenco "FUJIFILM Worldwide Network" fornito con la fotocamera, per ricevere supporto tecnico.

Cura del prodotto

Non aff errare o tenere la fotocamera dal paraluce quando se ne usa uno.
- Mantenere i contatti dell'obiettivo puliti.
- Usare un soffi atore per rimuovere polvere e al

tri residui delle superfici ci di vetro dell'obiettivo o del fi Itro. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di detergente per obiettivi su un panno di cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire dal centro verso l'esterno versione con un movimento circolare, assicurandosi di non lasciare macchie o toccare il vetro con le dita.

• Per pulire l'obiettivo, non usare mai solventi organici come diluento benzene.
• Fissare i tappi copri ottica anteriore e posteriore quando non si usa l'obiettivo.
• Conservare l'obiettivo e il fi Itro in luoghi freschi e asciutti per evitare muff a e ruggine. Non conservare alla luce diretta del sole o con naftalina e canfora.
• Tenere l'obiettivo asciutto. La ruggine potrebbe causare danni irreparabili. Asciuagare pioggia e goccioline d'acqua.
• Lasciare l'obiettivo in luoghi estremamente caldi potrebbe causare danni o deformazioni.

Componenti dell'obiettivo

(1) Paraluce
② Guide per il montaggio
③Ghiera messa a fuoco

(4) Anello zoom
⑤ Ghiera diaframmi
6 Guide per il montaggio (lung hezza foscale)

⑦ Contatti obiettivo
(8) Tappo copri ottica
9 Tappo protezione ottica posteriore

Il paraluce XF8-16 mm F2.8 R LM WR è permanentemente collegato all'obiettivo.
La montatura dell'obiettivo include un anello di gomma per assicurare che l'obiettivo resti a prova di polvere e di spruzzi. L'anello cui quod sostuito a pagamento in qualsiasti centro di assistenza FUJIFILM.

ITALIANO

Montaggio obiettivo

Consultare il manuale della fotocamera per informazioni sul montaggio e smontaggio degli obiettivi.

① Questo prodotto è destinato all'uso esclusivo con l'attacco X di FUJIFILM. Non è compatible con l'attacco G o con fotocamere a pellicola con attacco X.

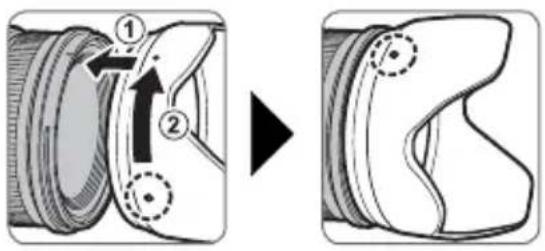

Montaggio paraluce

Quando è attaccato, il paraluce riduce il rifl esso e protegge l'elemento anteriore obiettivo. Fissare il paraluce come illust (solo XF16-55mmF2.8 R LM WR).

Rimozione dei tappi copri ottica

Un obiettivo XF16-55mmF2.8 R LM WR è'utilizzato qui a scopo illustrativo.

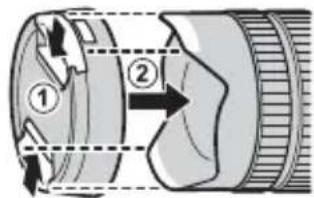

Fissaggio dei tappi

Dopo aver posizionato il tappo copri ottica per il Xp818 mmF2.8 RLMWR come molto, montarlo sul paraluce e confermare che sia agganciato saldamente.

Non trasportare I'obiettivo dal tappo.

Accessor in dotazione

Tappocpri ottica
- Tappo protezione ottica posteriore
- Paraluce

• Involucro di protezione

La ghiera diaframma

Con impostazioni diverse da A, è possibile regolare l'apertura ruotando la ghiera diaframma (modalità di esposizione A e M).

Ghiera diaframma

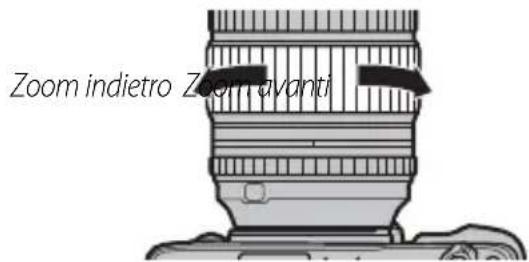

Zoom

Ruotare l'anello zoom verso sinistra per zoomare indietro, riducendo l'ingrandimento e augmentando l'area visible nell'inquadratura. Ruotare l'anello verso destra per zoomare in avanti, augmentando l'ingrandimento in modo che il soggetti occupi maggiore area possibile nell'inquadratura.

L'utilizzo dell'anello dello zoom nelle l'obiettivo è bagnato,. facilità l'insinuarsi dell'acqua all'interno dell'obiettivo. Ascuiagare tutte l'acqua dall'obiettivo prima di usare I'anello dello zoom.

Specifiche

Tipo	XF16-55mmF2.8 R LM WR XF8-16mmF2.8 R LM	WR
Struttura dell'obiettivo 17 componenti in 12 gruppi (inc)	usi 3 elementi asferici e 3 elementi a dispersione extra Bassa)	20 elementi in 13 gruppi (compresi 4 elementi asferici, 3 elementi a dispersione extra Bassa e 3 elementi a dispersione super extra Bassa)
Lunghezza facale (equivalente al formato 35 mm)	f=16-55 mm (24-84 mm)	f=8-16 mm (12-24 mm)
Angolo di visuale 83,2°-29° 121°-83,2°
Massima aperture diaframma f/2,8 f/2,8
Minima aperture diaframma f/22 f/22
Controllo diaframma Numero di lame f/stop	9 (aperture diaframma circolare) /3 EV (19 stop)	9 (aperture diaframma circolare) /3 EV (19 stop)
Distanza messa a fuoco	Normale:0,6 m -∞ (gamma dello zoom) Macro: 30 cm-10 m (W); 40 cm-10 m (T)	25 cm -∞
Ingrandimento massimo	T: 0,16×	T: 0,1×
Dimensioni esterne: Diametro × Lunghezza* (circa) * distanza alla parte anteriore dell'obiettivo alla flangia di innesto obiettivo	W: Ø83,3 × 106,0 mm T: Ø83,3 × 129,5 mm	Ø88 × 121,5 mm
Peso* (circa) * esclusi tappi e i cappucci	655 g	805 g
Dimensioni filtrò	Ø77 mm	—

① Miglioramenti possono comportareambi senza preavviso alle specifiche e all'aspetto.
In base al mo in cui quio obietto e costru, I"Indicatore di distance" visualizzato da fotocamera potreb in alcuni casi differire dall'effettiva distanza di messa a fuoco. Usare I"Indicatore di distance" solo come guida.
Questo obiettivo usa motori lineari per garantire una rapida e precise messa a fuoco automatica mantenendo al tempo stesso la massima qualita dell'imagine. Quando la fotocameraiene spenta, quando I'obiettivoiene scollegato dal corso della fotocamera o quando la funzione riproduzione è attivata, è possible avertre un leggero suono e una vibrazione dovuti ai magneti del motore lineare disimpagnati. Questa è una condizione normale e non compromette la qualità dell'imagine o le prestazionii dell'obiettivo.
A causa della sua struttura, XF8-16 mm F2.8 R LM WR non può essere'utilizzato con filtri.
