XF705 - Caméscope CANON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope professionnel
Marque	Canon
Modèle	XF705
Formats d'enregistrement vidéo	MP4, XF-AVC
Métadonnées GPS	Latitude, longitude, altitude, temps UTC (avec récepteur GP-E2)
Compatible avec récepteur GPS	GP-E2 (optionnel)
Compatible avec convertisseur télé	TL-U58 (optionnel, facteur 1,5x)
Compatible avec complément grand-angle	WA-U58 (optionnel, facteur 0,8x)
Compatible avec poignée	HDU-3 (optionnelle)
Entrées audio via poignée	2 prises XLR (INPUT 1 et INPUT 2), symétriques, sensibilité MIC/LINE
Éclairage infrarouge	Intégré à la poignée HDU-3
Lampe témoin	Intégrée à la poignée HDU-3
Prise USB	Type C (compatible avec câble IFC-40AB III ou IFC-150AB III)
Griffe multifonctions	Oui, pour fixation d'accessoires
Température de fonctionnement	0 °C à 40 °C
Nettoyage des optiques	Nettoyer avec un chiffon doux avant utilisation

FOIRE AUX QUESTIONS - XF705 CANON

Comment connecter le récepteur GPS GP-E2 au caméscope ?

Mettez le récepteur hors tension, connectez-le à la griffe multifonctions ou à la prise USB du caméscope en mode CAMERA (prise de vue). Allumez le récepteur ; l'icône GPS clignote jusqu'à acquisition des signaux satellite, puis reste allumée en continu. Les clips et photos sont alors géomarqués.

Comment fixer le convertisseur télé TL-U58 ?

Vissez le convertisseur télé sur le filetage du filtre de l'objectif (58 mm). Utilisez un trépied pour éviter les bougés. Retirez le pare-soleil d'origine si nécessaire. Nettoyez les surfaces optiques avant utilisation.

Puis-je utiliser le convertisseur télé et le complément grand-angle en même temps ?

Non, il n'est pas possible d'utiliser d'autres filtres ni le pare-soleil avec le convertisseur ou le complément grand-angle. L'utilisation simultanée n'est pas recommandée et pourrait dégrader la qualité d'image.

Comment fixer la poignée HDU-3 ?

Mettez le caméscope hors tension. Fixez le porte-microphone sur la poignée avec les vis fournies. Alignez la poignée avec l'unité de fixation, faites-la glisser vers l'avant, puis serrez solidement les vis avant et arrière à l'aide d'une pièce de monnaie.

Quels sont les réglages audio disponibles via la poignée HDU-3 ?

La poignée offre deux entrées XLR (INPUT 1 et 2) avec sélection de sensibilité MIC ou LINE, atténuateur de 20 dB, et molettes de niveau audio pour CH1 et CH2. Les commutateurs permettent de choisir la source audio.

Comment activer la géolocalisation GPS ?

Connectez le récepteur GPS GP-E2 au caméscope et allumez-le. Attendez que l'icône GPS reste fixe. Les informations de latitude, longitude, altitude et UTC sont enregistrées dans les métadonnées des clips et photos.

Puis-je utiliser le caméscope sans accessoires optionnels ?

Oui, le caméscope fonctionne parfaitement sans accessoires. Les accessoires comme le GPS, les convertisseurs optiques et la poignée sont optionnels pour étendre les fonctionnalités.

Comment nettoyer l'objectif ou les convertisseurs ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces optiques avant utilisation. Évitez de toucher les lentilles avec les doigts. Rangez les accessoires dans leur étui pour éviter l'humidité.

Quelles précautions prendre avec les convertisseurs optiques ?

Ne pointez jamais l'objectif vers le soleil avec un convertisseur fixé, cela pourrait endommager le caméscope. Utilisez un trépied pour éviter le flou. Nettoyez soigneusement les surfaces pour éviter une mise au point sur des poussières.

L'éclairage infrarouge de la poignée est-il toujours actif ?

L'éclairage infrarouge est intégré à la poignée HDU-3 et peut être activé selon les besoins. Il n'est pas actif en permanence ; son utilisation dépend des réglages du caméscope et de la poignée.

MODE D'EMPLOI XF705 CANON

Extension du système Guide d'utilisation

Espagnol

3 Introduction 4 Accessoires et caméras compatibles mentionnés dans ce guide d'utilisation 5 Communications 5 Récepteur GPS GP-E2 7 Fonctionnalité supplémentaire et compatibilité avec l'objet 7 Convertisseur télé TL-H58/TL-U58 9 Complément grand-angle WA-H58 / WA-U58 12 Styles de prise de vue et configuration 12 Poignée HDU-1 / HDU-3

Introduction

Ce guide d'utilisation couvre les accessoires optionnels compatibles avec les caméras Canon. Il fournit des informations sur l'utilisation des accessoires, leur compatibilité et leurs caractéristiques. Assurez-vous de lire ces informations en plus des modes d'emploi fournis pour utiliser correctement ces produits.

Avant d'utiliser les accessoires

• L'alimentation de l'accessoire est fournie par la caméra, sauf mention contraire.
• Il se peut que votre caméra ne prenne pas en charge toutes les caractéristiques et fonctions décrites dans ce guide. Reportez-vous également au mode d'emploi de la caméra utilisée.
• Certains des accessoires et outils mentionnés dans ce guide peuvent être fournis avec certains modèles de caméra. Vérifiez la liste des accessoires fournis dans le mode d'emploi de la caméra utilisée. Si un accessoire/outil n'est pas fourni avec la caméra ou le produit expliqué, veillez à utiliser un accessoire optionnel ou un produit disponible dans le commerce.

• Veillez à ne pas faire tomber la caméra ou les accessoires lorsque vous fixez, retirez ou réglez les différents accessoires. Utilisez une table ou une autre surface stable.
• Ne branchez pas/ne fixez pas des accessoires sur des caméras et des appareils avec lesquels ils ne sont pas compatibles.

Conventions dans ce document

• Précautions importantes liées à l'exploitation du produit.
• Informations supplémentaires relatives aux procédures d'opération de base.
• Numéro de la page de référence dans ce document.
• « Caméra » fait référence à une caméra ou un caméscope compatible Canon (4).
• Il s'agit d'un document multilingue. Vous pouvez cliquer sur le code de la langue sur n'importe quelle page pour revenir au début du guide (Table des matières) dans cette langue.

Les informations contenues dans ce document ont été vérifiées en septembre 2022 et peuvent faire l'objet de changement sans préavis.

Accessoires et caméras compatibles mentionnés dans ce guide d'utilisation

Le tableau suivant répertorie les principaux accessoires qui permettent d'étendre les fonctionnalités de la caméra.

Accessoire XF705 XF605			XA75 / XA70	XA65 / XA60	XA55 / XA50	XA45 / XA40
Communications
Récepteur GPS GP-E2 • •	•	•	•	•	5
Fonctionnalité supplémentaire et compatibilité avec l'objetif
Télécommande RC-V100 • •	•	•	•	•	-∗
Pupitre de commande pour Caméra pilotée RC-IP100		•-∗
Télécommande sans fil WL-D89 •-∗
Télécommande sans fil WL-D6000 •-∗
Convertisseur télé TL-H58 / TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U53
Style de prise de vue et configuration
Poignée HDU-1 / HDU-3					HDU-3	HDU-1	12

• Pour plus de détails, reportez-vous au mode d'emploi de la caméra et de l'accessoire utilisé.

Communications

Récepteur GPS GP-E2

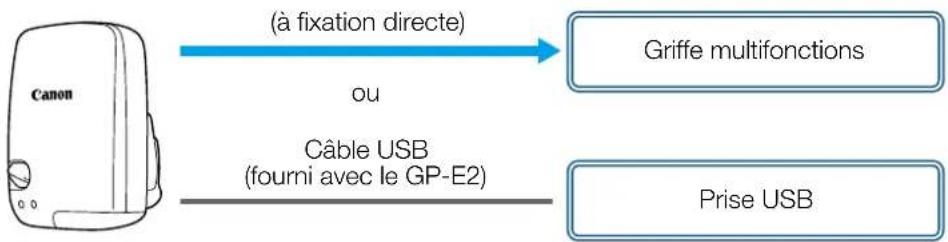

Connectez le récepteur GPS à la griffe multifonctions ou à la prise USB de la caméra en mode CAMERA (prise de vue) pour que les informations GPS (latitude, longitude, altitude) soient enregistrées avec les métadonnées des clips et des photos. Si vous connectez le récepteur à la prise USB de la caméra pendant l'enregistrement, il est recommandé de placer le récepteur dans la mallette de transport fournie et de la fixer à la sangle de poignée de la caméra ou de le porter sur vous. Une pile AA est nécessaire pour utiliser le GP-E2.

Pour plus de détails sur la façon de fixer et de configurer le récepteur, reportez-vous au mode d'emploi du GP-E2.

Lors de l'utilisation d'une caméra avec une prise USB de type C, un câble d'interface IFC-40AB III ou IFC-150AB III (vendu séparément) est nécessaire. Selon la caméra, il peut être nécessaire d'ajuster les réglages de la prise USB. Pour plus de détails, reportez-vous au mode d'emploi de la caméra utilisée.

Informations enregistrées

Format d'enregistrement		Informations GPS (latitude, longitude, altitude)	Temps Universal Coordinated (UTC)
Clips	MP4 ●	●
	XF-AVC* ● —
Photos ●

• Vous pouvez utiliser les informations GPS pour rechercher et organiser les clips à l'aide de Canon XF Utility.

Connexion et activation du récepteur GPS

1. Mettez le récepteur hors tension.

1. Connectez le récepteur à la caméra.
2. Utilisez la griffe multifonctions de la caméra, le câble USB fourni avec le GP-E2 ou un câble d'interface en option.

3. Mettez le récepteur sous tension.

• La fonction GPS est activée. L'icône ♣ apparaît à l'écran et clignote tant que le récepteur tente d'acquérir les signaux satellite.
• Lorsque les signaux satellite sont correctement acquis, l'icône reste allumée en continu. Les clips et les photos enregistrés par la suite seront géomarqués.

• Ne connectez pas le GP-E2 à la griffe multifonctions de la caméra et à la prise USB en même temps.
• Dans certains pays ou certaines régions, l'utilisation du GPS peut être restreinte. Assurez-vous d'utiliser le récepteur GPS conformément aux lois et réglementations locales du pays ou de la région où vous l'utilisez. Soyez particulièrement vigilant lorsque vous voyagez en dehors de votre pays d'origine.
• Faites preuve de prudence avant d'utiliser les fonctions GPS dans des endroits où le fonctionnement d'appareils électroniques est soumis à des restrictions.
• Les informations GPS enregistrées avec les clips et les photos peuvent contenir des données permettant à d'autres personnes de vous localiser ou de vous identifier. Soyez prudent lorsque vous partagez des enregistrements géomarqués avec d'autres personnes ou lorsque vous les téléchargez sur le Web.
• Ne laissez pas le récepteur à proximité de forts champs électromagnétiques comme des aimants puissants et des moteurs.

• Les informations GPS enregistrées avec les clips correspondent à la position au début de l'enregistrement.
• Vous pouvez régler automatiquement la date et l'heure de la caméra en fonction des informations reçues du signal GPS. Consultez le tableau des paramètres de menu [Configuration système] dans le mode d'emploi de la caméra utilisée.
• La réception initiale du signal GPS prendra plus de temps après le remplacement de la batterie du récepteur ou lors de la première mise sous tension du récepteur après une période prolongée d'arrêt.
• Ne placez pas les câbles connectés aux prises de la caméra à proximité du récepteur. Cela pourrait nuire à la réception du signal GPS.
• Caméras avec écrans de statut uniquement : vous pouvez vérifier les informations GPS reçues et la force du signal satellite sur les écrans de statut. Pour plus de détails, consultez le mode d'emploi de la caméra utilisée.
• La caméra n'est pas compatible avec les fonctions suivantes du récepteur.
• Option [Appliquer] pour la fonction de réglage automatique de la date
• Fonction de compas numérique
• Fonction d'intervalle de positionnement

Fonctionnalité supplémentaire et compatibilité avec l'objectif

Convertisseur télé TL-H58 / TL-U58

L'utilisation du convertisseur télé TL-H58/TL-U58 avec une caméra Canon augmente la distance focale de l'objectif de la caméra d'un facteur d'environ 1,5. Selon la caméra, la méthode de stabilisation de l'image et la distance minimale de l'objectif peuvent changer. Pour plus de détails sur les différentes fonctions, reportez-vous au mode d'emploi de la caméra utilisée.

Accessoires fournis

Étui, Bouchon de l'objectif, Cache-poussière

Fixation d'un convertisseur télé à la caméra

Cette section explique comment fixer un convertisseur télé à la caméra, en utilisant le TL-U58 à titre d'exemple. Vous pouvez fixer le TL-H58 en suivant les mêmes étapes.

Vissez bien le convertisseur télé sur le filetage du filtre de l'objectif.

• Ne pointez pas l'objectif vers le soleil quand le convertisseur télé est fixé sur la caméra. Cela pourrait endommager la caméra.
• Il n'est pas possible d'utiliser d'autres filtres ni le pare-soleil de la caméra avec le convertisseur télé. Utilisez un trépied pour éviter les bougés.
• Nettoyez la surface du convertisseur télé et de l'objectif de la caméra avant de l'utiliser. Sinon, la mise au point de la caméra pourrait se faire incorrectement sur des particules de poussière ou d'autres substances à la surface de l'objectif.
• Quand le convertisseur télé est utilisé, il se peut que la lampe témoin frontale soit obstruée, que la plage d'utilisation de la télécommande sans fil soit réduite, ou qu'une ombre apparaisse lors d'un enregistrement avec la torche vidéo en option.
• Certains modèles de caméra ne possèdent pas de lampe témoin ou ne sont pas compatibles avec la torche vidéo en option.
• Selon le modèle de votre caméra, si vous utilisez le convertisseur télé lors d'un tournage en grand-angle maximum (W), le cadre de l'objectif peut être visible sur la bordure de l'image.
• Manipulez le convertisseur télé avec précaution pour ne pas le salir avec les doigts, etc.
• Ne rangez pas le convertisseur télé dans un endroit humide. Il pourrait moisir.
• Nous recommandons de fixer le convertisseur télé sur la caméra avant l'ajustement de la balance des blancs.

Caractéristiques

	Convertisseur télé
	TL-H58 TL-U58
Agrandissement 1,5x 1,5x
Configuration de l'objectif 5 éléments en 3 groupes 5 éléments en 3 groupes
Diamètre du filtre 58 mm 58 mm
Dimensions	Ø 69 x 64 mm (longueur)	Ø 79 x 69 mm (longueur)
Poids environ 273 g environ 350 g

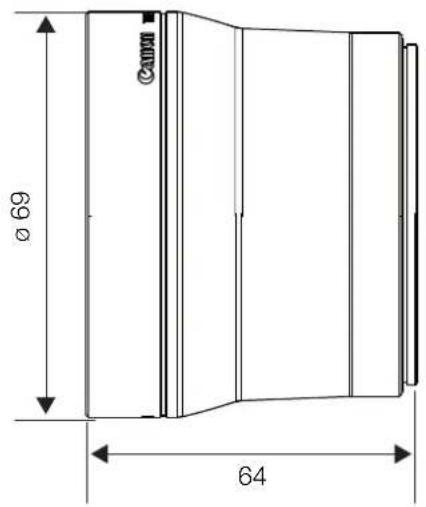

■ Mesures détaillées du TL-H58

mm

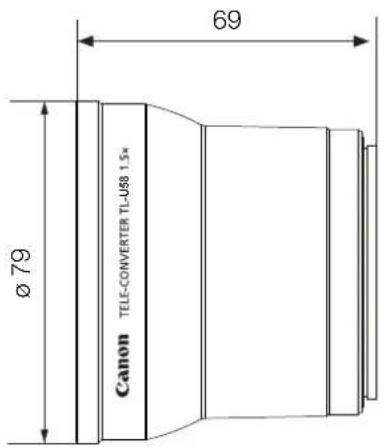

■ Mesures détaillées du TL-U58

mm

Le complément grand-angle WA-H58/WA-U58 vous permet d'enregistrer des vidéos et de prendre des photos couvrant un angle de vue plus large. Selon la caméra, la méthode de stabilisation de l'image et la distance minimale de l'objet peuvent changer. Pour plus de détails sur les différentes fonctions, reportez-vous au mode d'emploi de la caméra utilisée.

Accessoires fournis

Étui, bouchon de l'objectif, cache-objectif, capuchon

Fixation du complément grand-angle à la caméra

Cette section explique comment fixer un complément grand-angle à la caméra, en utilisant le WA-U58 à titre d'exemple. Vous pouvez fixer le WA-H58 en suivant les mêmes étapes.

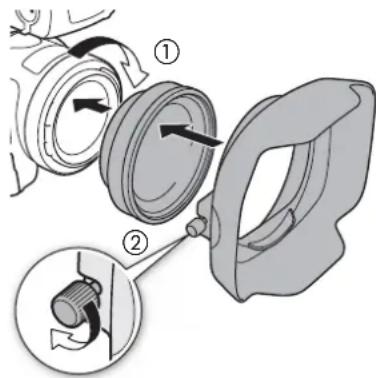

1. Retirez le pare-soleil fourni avec la caméra et vissez complètement le complément grand-angle sur le filetage du filtre de l'objectif (①).
2. Fixez le pare-soleil fourni avec le complément grand-angle à l'avant du complément grand-angle et serrez la vis de blocage (②).

Fixez le pare-soleil tout droit, en faisant attention à ne pas le déformer. Si le capuchon est déformé, son ombre pourrait apparaître sur l'image.

！

• Si vous utilisez le complément grand-angle, la périphérie externe de l'image pourrait apparaître déformée.
• Il n'est pas possible d'utiliser d'autres filtres ni le pare-soleil de la caméra avec le complément grand-angle.
• Nettoyez la surface du complément grand-angle et de l'objet de la caméra avant de l'utiliser. Sinon, la mise au point de la caméra pourrait se faire incorrectement sur des particules de poussière ou d'autres substances à la surface de l'objet.
• Quand le complément grand-angle est utilisé, il se peut que la lampe témoin frontale soit obstruée, et que la plage d'utilisation de la télécommande sans fil soit réduite, ou qu'une nuisance apparaisse lors d'un enregistrement avec la torche vidéo en option.
• Certains modèles de caméra ne possèdent pas de lampe témoin ou ne sont pas compatibles avec la torche vidéo en option.
• Faites attention en manipulant le complément grand-angle à ne pas laisser de traces de doigts ou de tâches.
• Assurez-vous d'attacher le bouchon de l'objet quand vous rangez le complément grand-angle.
• Ne rangez pas le complément grand-angle dans un endroit humide. Il pourrait moisir.
• Lors du réglage de la balance des blancs, il est recommandé de fixer d'abord le complément grand-angle sur la caméra puis de faire le réglage de la balance des blancs.

Caractéristiques

	Complément grand-angle
	WA-H58 WA-U58
Agrandissement environ 0,75×	environ 0,8×
Configuration de l'objectif 2 éléments en 2 groupes 2 éléments en 2 groupes
Diamètre du filtre 58 mm 58 mm
Dimensions Ø 79 × 28 mm (longueur)(sans le capuchon)144 × 102 × 68 mm(L × H × P) (avec le capuchon en place)		Ø 85 × 33 mm (longueur)(sans le capuchon)150 × 106 × 72 mm(L × H × P) (avec le capuchon en place)
Poids 260 g (sans le capuchon)	310 g (avec le capuchon en place)	325 g (sans le capuchon)380 g (avec le capuchon en place)

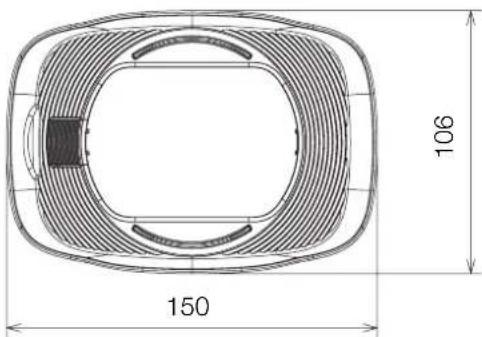

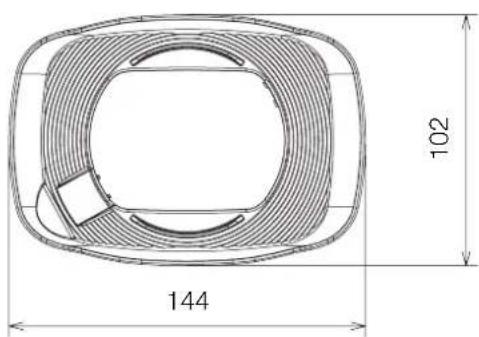

Mesures détaillées du WA-H58

mm

mm

Styles de prise de vue et configuration

Poignée HDU-1 / HDU-3

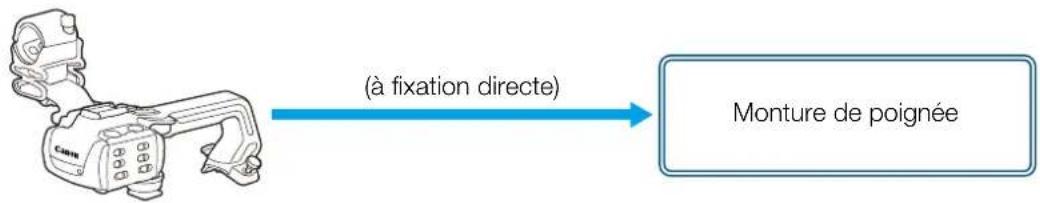

En connectant la poignée à la caméra, vous pouvez utiliser la prise INPUT, la lumière infrarouge et la lampe témoin.

Pour plus de détails sur la façon de fixer et d'utiliser la poignée, consultez le mode d'emploi de la caméra utilisée.

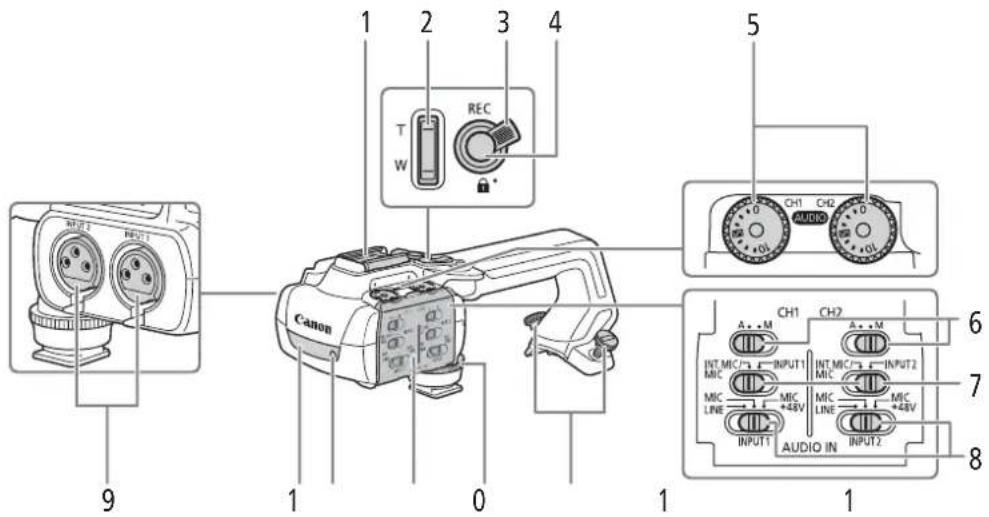

Nom des pièces

HDU-1

1 Porte-microphone 2 Vis de verrouillage du microphone 3 Griffe porte-accessoire 4 Bouton à bascule de zoom sur la poignée 5 Levier de verrouillage START/STOP (H) 6 Touche START/STOP 7 Sélecteurs de sensibilité pour INPUT 1 et INPUT 2 8 Commutateur ON/OFF des prises INPUT

9 Commutateurs de niveau audio pour CH1 et CH2 10 Bagues de niveau audio pour CH1 et CH2 11 Attache de câble de microphone 12 Prises INPUT 1 et INPUT 2 13 Éclairage infrarouge 14 Lampe témoin 15 Vis avant de la poignée 16 Vis arrière de la poignée

1 Griffe porte-accessoire 2 Bouton à bascule de zoom sur la poignée 3 Levier de verrouillage de la touche REC ( 4 Touche REC (démarrage/arrêt de l'enregistrement vidéo) 5 Molettes de niveau audio : pour CH1 (gauche) et CH2 (droit) 6 Commutateurs de niveau audio pour CH1 (gauche) et CH2 (droit) 7 Commutateurs AUDIO IN (sélection de l'entrée audio) : pour CH1 (gauche) et CH2 (droit)

8 Commutateurs INPUT 1 (gauche) / INPUT 2 (droit) - sélection de la source audio

9 Prises INPUT : INPUT 1 (droit), INPUT 2 (gauche)

10 Éclairage infrarouge 11 Lampe témoin 12 Couvercle des contrôles audio 13 Vis avant de la poignée 14 Vis arrière de la poignée

Porte-microphone (fourni avec la HDU-3)

1 Vis de verrouillage de microphone 2 Support de microphone 3 Attache de câble de microphone

Fixation de la poignée

Cette section explique comment fixer une poignée à la caméra, en utilisant la HDU-3 à titre d'exemple. Vous pouvez fixer la HDU-1 en suivant les mêmes étapes.

1. Mettez la caméra hors tension.

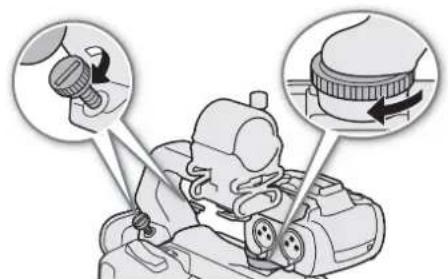

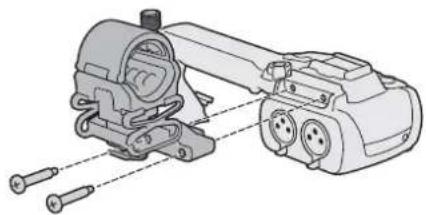

1. Fixez le porte-microphone sur la poignée.
2. Utilisez un tournevis cruciforme en vente dans le commerce et les deux vis fournies.
3. Alignez la poignée avec l'unité de fixation de la poignée puis faites glisser la poignée complètement vers l'avant.

4. Serrez solidement les vis avant et arrière.

• Pour serrer les vis avant et arrière, vous pouvez utiliser une pièce de monnaie ou un objet similaire.

Caractéristiques

	Poignée
	HDU-1 HDU-3
Prises INPUT 1, INPUT 2 Prise XL	R à 3 broches (broche1 : protection, broche2 : chaud, broche3 : froid), 2 ensembles (symétriques)Sensibilité :Réglage MIC : -60 dBu (volume au centre, pleine échelle -18 dB)Réglage LINE : 4 dBu (volume au centre, pleine échelle -18 dB)Attenuateur : 20 dB
Température de fonctionnement	0 °C - 40 °C (32 °F - 104 °F)
Dimensions* (L × H × P) 112 × 1	15 × 180 mm 112 × 139 × 197 mm
Poids* 253 g 305 g

• Toutes les dimensions et tous les poids sont approximatifs.

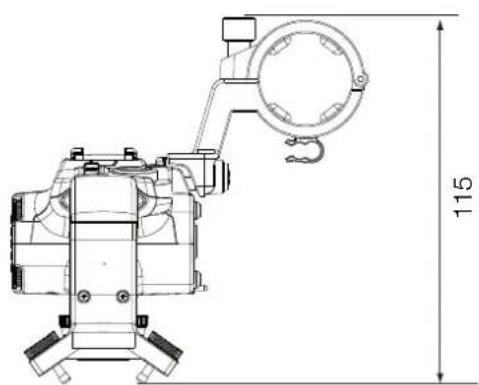

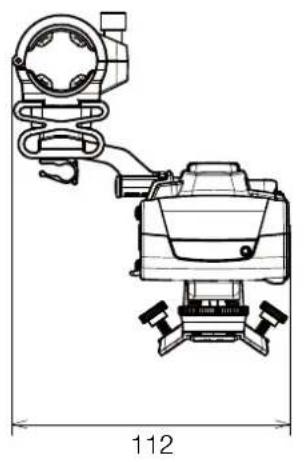

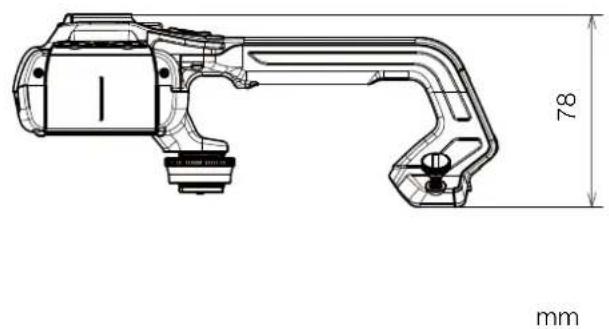

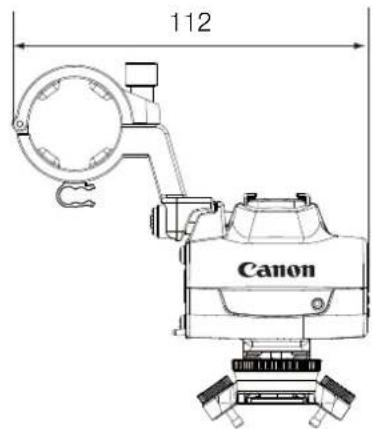

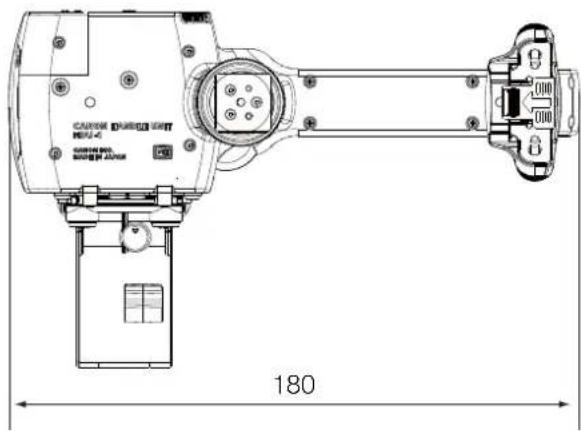

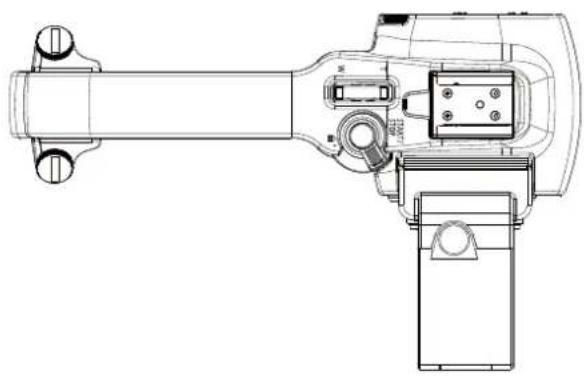

■ Mesures détaillées de la HDU-1

mm

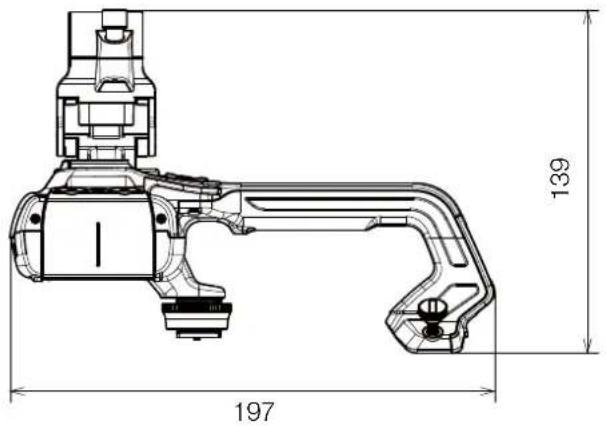

Mesures détaillées de la HDU-3
