製品タイプ	業務用ビデオカメラ
ブランド	キヤノン
モデル	XF705
動画記録フォーマット	MP4, XF-AVC
GPSメタデータ	緯度、経度、高度、UTC時間（GP-E2受信機使用時）
GPS受信機対応	GP-E2（オプション）
テレコンバーター対応	TL-U58（オプション、1.5倍）
ワイドコンバーター対応	WA-U58（オプション、0.8倍）
ハンドグリップ対応	HDU-3（オプション）
ハンドグリップ経由のオーディオ入力	XLR端子2個（INPUT 1、INPUT 2）、バランス、MIC/LINE感度切替
赤外線ライト	HDU-3ハンドグリップに内蔵
タリーランプ	HDU-3ハンドグリップに内蔵
USB端子	Type-C（IFC-40AB IIIまたはIFC-150AB IIIケーブル対応）
マルチアクセサリーシュー	はい、アクセサリー取り付け用
動作温度	0℃～40℃
光学系の清掃	使用前に柔らかい布で拭いてください

よくある質問 - XF705 CANON

GPS受信機GP-E2をビデオカメラに接続する方法は？

受信機の電源を切り、カメラのマルチアクセサリーシューまたはUSB端子（カメラモード時）に接続します。受信機の電源を入れると、GPSアイコンが点滅し、衛星信号を取得すると常時点灯します。クリップや写真にジオタグが付与されます。

テレコンバーターTL-U58の取り付け方法は？

テレコンバーターをレンズフィルターねじ（58mm）にねじ込みます。三脚を使用してブレを防ぎます。必要に応じて元のレンズフードを取り外します。使用前に光学面を清掃してください。

テレコンバーターとワイドコンバーターを同時に使用できますか？

いいえ、テレコンバーターまたはワイドコンバーター使用時は、他のフィルターやレンズフードは使用できません。同時使用は推奨されず、画質が低下する可能性があります。

ハンドグリップHDU-3の取り付け方法は？

ビデオカメラの電源を切ります。付属のネジでマイクロホンホルダーをハンドグリップに取り付けます。ハンドグリップを固定ユニットに合わせ、前方にスライドさせ、硬貨で前後のネジをしっかり締めます。

ハンドグリップHDU-3で利用可能なオーディオ設定は？

ハンドグリップは、XLR入力2系統（INPUT 1、2）を備え、MIC/LINE感度切替、20dBアッテネーター、CH1/CH2のオーディオレベル調整つまみがあります。スイッチでオーディオソースを選択できます。

GPS位置情報を有効にする方法は？

GPS受信機GP-E2をビデオカメラに接続し、電源を入れます。GPSアイコンが常時点灯するまで待ちます。緯度、経度、高度、UTCの情報がクリップや写真のメタデータに記録されます。

オプションアクセサリーなしでビデオカメラを使用できますか？

はい、アクセサリーなしでもビデオカメラは問題なく動作します。GPS、光学コンバーター、ハンドグリップなどのアクセサリーは機能を拡張するためのオプションです。

レンズやコンバーターの清掃方法は？

使用前に柔らかい乾いた布で光学面を拭いてください。レンズに指で触れないようにしてください。アクセサリーは湿気を避けるためケースに保管してください。

光学コンバーター使用時の注意点は？

コンバーターを取り付けた状態でレンズを太陽に向けないでください。ビデオカメラが損傷する可能性があります。ぶれを防ぐために三脚を使用してください。ほこりにピントが合わないよう、表面を丁寧に清掃してください。

ハンドグリップの赤外線ライトは常時点灯しますか？

赤外線ライトはHDU-3ハンドグリップに内蔵されており、必要に応じて有効にできます。常時点灯ではなく、ビデオカメラとハンドグリップの設定に依存します。

使用説明書 XF705 CANON

4 本書に記載しているアクセサリーカメラの対応表

5 通信

5 GPS LS-HB- GP-E2

7 機能拡張／レンズ対応

7 テレコンバーター TL-H58 / TL-U58

9 ワイドアタッチメント WA-H58 / WA-U58

12 撮影スロー／構成

12 HDU-1 / HDU-3

はじめに

本書は、当社製品カメラ（以降、カメラと記載する）に対応した別売アクセサリーの互換性や使い方について紹介するユーザーガイドです。ご使用の前に、必ず製品に付属の説明書と本書をよくお読みのうえ、正しくお使いください。

使用前の注意

- 別売アクセサリーの電源は、特別な記載がない限り、カメラから供給されます。 - お使いのカメラによっては、本書で紹介している機能に対応していない場合があります。お使いのカメラの使用説明書も併せてご覧ください。 - 本書の操作手順で紹介しているアクセサリーや工具は、一部のカメラ（モデル）に付属していることがあります。詳細については、お使いのカメラの使用説明書をご覧ください。アクセサリー工具が付属している場合もあります。カメラまたはアクセサリー工具が付属していない場合は、市販の工具をお使いください。

カメラまたはアクセサリーを落下させないように、機材の安定した場所に設置及び調節を行ってください。 - 対応していないカメラには接続しないでください。

■本書の読み方

本書の使用説明の構成と表記の意味は次の通りです。

本書には、別売のカメラの仕様に関する事項を記載しています。

（参考）知っておいていただきたい追加情報です。

□参照先を示します。

カメラ マヤノン製ビデオカメラについて

• 本書は多言語です。右下の言語をクリックすると、その言語の先頭（目次）に移動します。

本書の記載内容は2022年9月現在のものです。製品の仕様および外観、本書の記載内容は、改良等のため予告なく変更することがあります。

本書に記載しているアクセサリーの対応表

製品の機能を拡張する主なアクセサリーについて記載しています。

別売アクセサイー	XF705 XF605		XA75 /XA70	XA60	XA55	XA40
通信
GPSレシーバーGP-E2	●	●	●	●	●	●	5
機能擴張/レンズ対応
リモーツ相关内容ローチーパーRC-V100	●	●	●	●	●	●	-*
リモーツカメ相关内容ローチーパーRC-IP100		●-*
フィヤレス相关内容ローチーパーWL-D89					●-*
フィヤレス相关内容ローチーパーWL-D6000	●-*
テレconiバーダーTL-H58 / TL-U58	TL-U58 TL-U58 TL-U58 TL-H58 TL-U58 TL-H58						7
フィドアタチメトWA-H58 / WA-U58	WA-U58 WA-U58 WA-U58 WA-H58 WA-U58 WA-H58						9
撮影stsル/構成
ハンドルデバイ卜HDU-1 / HDU-3					HDU-3 HDU-1		12

詳細については、カメラの使用説明書とアクセサリーの説明書をご覧ください。

通信

GPSレシーバー GP-E2

カメラのマルチアクセサリー端子またはUSB端子にGPSレシーバーGP-E2を接続して撮影すると、動画や静止画のメタデータにGPSから取得した位置情報（経度、緯度、標高。以下、「GPS情報」）を記録します。カメラのUSB端子に接続して撮影する場合は、GP-E2付属の携帯用ケースに入れ、カメラのグリップベルトに取り付けて使用することをお勧めします。GP-E2を使用するには単3形電池が必要です。GP-E2の取り付け方や機能の詳細については、GP-E2の説明書をご覧ください。

カメラのUSB端子がType-Cの場合は、別売のインターフェースケーブルIFC-40AB IIIまたはIFC-150AB IIIが必要です。また、カメラによっては、カメラのUSB端子のメニュー設定が必須の場合があります。詳細については、お使いのカメラの使用説明書をご覧ください。

記録する情報

記錄方式		GPS 情報 (經度、緯度、標高)	協定世界時 (UTC)
動画	MP4	●	●
	XF-AVC*	●	-
靜止画 ● ●

• Canon XF Utility で GPS 情報を使って動画を検索する場合は、あらかじめ GPS 情報を記録しておいてください。

GPSレシーバーを接続して有効にする

1. GP-E2の電源を切る

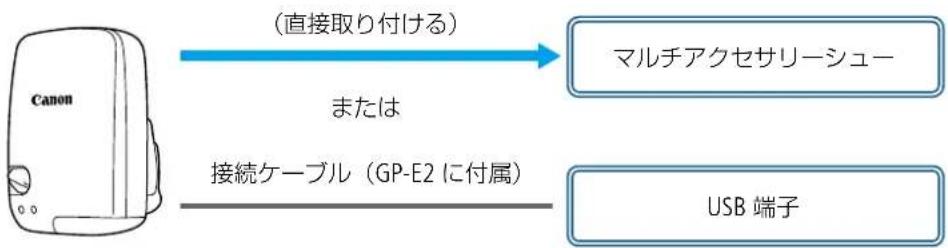

2. GP-E2をカメラのマルチアクセサリーシューに取り付ける

• カメラのマルチアクセサリーシュー、または付属の接続ケーブルや別売のインターフェースケーブルを使ってカメラのUSB端子に接続する。

3. GP-E2の電源を入れる

-GPS機能が有効になります。画面にアイコンが点滅表示され、GPS衛星を探索します。 - 衛星を捕捉するとアイコンが点灯し、以降に記録する動画/静止画にGPS情報が付加されます。

！

GP-E2をカメラのマルチアクセサリーシューとUSB端子に同時に接続しないでください。 -GPSレシーバーは、使用国/地域の法令等の規制に従って使用してください。国/地域によってはGPSの使用が規制されている場合があります。国外で使用する場合は特に注意してください。電子機器の使用が制限されている場所での使用には十分ご注意ください。 - 動画や静止画に記録されるGPS情報には、個人を特定する情報が含まれることがあります。そのため、GPS情報が記録された動画や静止画を他人に渡したり、インターネット等の不特定多数の人が閲覧可能な環境に掲載する場合は、十分ご注意ください。 -GPSレシーバーは、磁石やモーターの近くなど強い磁気を発生する場所には絶対に置かないでください。

#

• 動画に記録されるGPS情報は、撮影開始時点の位置情報です。 -GPSから取得した時刻情報を使って、カメラの日時を自動的に設定できます。お使いのカメラの使用説明書に記載されている設定メニューをご覧ください。
• バッテリーを交換したときや本機の電源を切ったときは、GPS衛星からの信号の受信に時間がかかることがあります。
• カメラの端子に接続したケーブルやアダプターケーブルを、GPSレシーバーの近くに配置しないでください。GPS情報に影響を与える可能性があります。
• ステータス画面を表示できるカメラは、GPSから取得した位置情報や衛星捕捉状態、信号強度などをステータス画面で確認できます。詳細については、お使いのカメラの使用説明書をご覧ください。 GP-E2の次の機能には対応していません。
• 自動時刻設定の「今すぐ実行」
• 電子コンパス
• 設定した間隔で位置情報を更新する

機能拡張／レンズ対応

テレコンバーターTL-H58/TL-U58

テレコンバーターTL-H58/TL-U58を使用すると、1.5倍に拡大して撮影できます。カメラによっては、手ブレ補正や最短撮影距離が変わります。詳細については、お使いのカメラの使用説明書をご覧ください。

付属品

□ソフトケース □レンズキャップ □レンズダストキャップ

カメラに取り付ける

カメラにテレコンバーターを取り付けます。ここでは、TL-U58の取り付け方を例に説明します。TL-H58の取り付け方も同様です。

テレコンバーターをカメラのフィルター取り付けねじに完全にねじ込みます。

• カメラに取り付けたときは、レンズを太陽に向けないでください。カメラが故障する恐れがあります。
• テレコンバーターとカメラのレンズフードやフィルターは、同時に使用しないでください。
• 撮影中は手ブレに注意してください。三脚の使用をお勧めします。
• 使用前に、テレコンバーターとカメラのレンズのゴミをブロアなどで完全に取り除いてください。表面のゴミにピントが合うことがあります。
• テレコンバーターを使用する場合は、カメラのメニュー設定が必要です。詳細については、お使いのカメラの使用説明書をご覧ください。
• カメラによっては、テレコンバーターを取り付けると、カメラ前面のタリーランプが見えなくなったり、リモコンの受光範囲が狭くなったりします。別売のビデオライトを使用時にはご注意ください。
• テレコンバーターを使用して、ワイド（広角）側の撮影を行った場合、カメラによってはテレビの画面周辺部にレンズの枠が写ることがあります。
• レンズには指紋がつきやすいので、ご注意ください。湿度の高い場所で、長期間保管しないでください。カビが生えることがあります。
• フィルターバランスを調整する場合は、テレコンバーターを取り付けてから行うことをお願いいたします。

主仕様

	テレconiendar
	TL-H58 TL-U58
倍率	約1.5倍	約1.5倍
ovenス構成	3群5枚	3群5枚
ねじ径	58 mm 58 mm
ARGE	∅69 mm×64 mm ∅79 mm×69 mm
質量約273g約350g

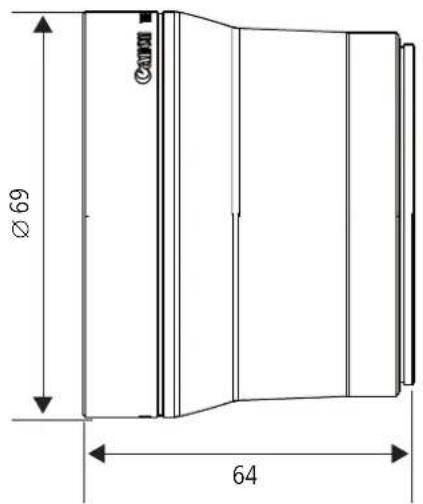

TL-H58 寸法図

単位：mm

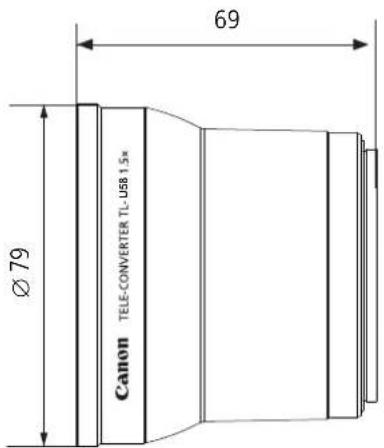

TL-U58 寸法図

単位：mm

ワイドコンバーターレンズ WA-H58/WA-U58 は、より広角側の撮影を行うためのアクセサリーです。カメラによっては、手ぶれ補正の効果や最近撮影距離が変わることがあります。詳細については、お使いのカメラの使用説明書をご覧ください。

付属品

□レンズキャップ □レンズケース □取扱説明書 □保証書

カメラに取り付ける

カメラにワイドアタッチメントを取り付けます。ここでは、WA-U58の取り付け方を例にして説明いたします。WA-H58の取り付け方も同様です。

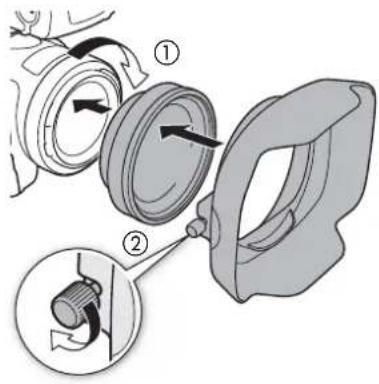

1. カメラのレンズフードを外して、ワイドアタッチメントをカメラのフィルター取り付けねじに完全にねじ込む（①）。 2. ワイドアタッチメントの先端に付属のフードを取り付け、固定ねじで固定する（②）。

• 付属のフードは曲がらないように、まっすぐに取り付ける（曲がっているとフードが映り込むことがあります）。

• ワイドアタッチメントを取り付けると、画面周辺が湾曲して写ることがあります。
• ワイドアタッチメントとカメラのレンズフードやフィルターは、同時に使用しないでください。
• 使用前、レンズの表面を、カメラのレンズのほこりや汚れを、プロアなどで完全に取り除いてください。表面の汚れにほこりが付着することがあります。
• ワイドアタッチメントを使用する場合は、カメラのメニュー設定が必要です。詳細については、お使いのカメラの使用説明書をご覧ください。
• カメラによっては、ワイドアタッチメントを取り付けると、カメラ前面のフラッシュが見えなくなったり、リモコンの受光範囲が狭くなったり、別売のビデオライトを使用時に影が写り込むことがあります。ご了承ください。
• レンズには指紋がつきやすいので、ご注意ください。
• 保管するときは、必ずレンズキャップを取り付けてください。湿度の高い場所で、長期間保管しないでください。カビが生えることがあります。
• ホワイトバランスを調整する場合は、ワイドアタッチメントを取り付けてから行ってください。

主仕様

	ウイドアタチメnt
	WA-H58 WA-U58
倍率	約0.75倍	約0.8倍
レンズ構成	2群2枚	2群2枚
ねじ径	58 mm 58 mm
ARGE フローなし：	約09mm（最大径）×28mm フロー付き： 約144mm（幅）×102mm（高さ） ×68mm（奥行き）	フローなし： 約085mm（最大径）×33mm フロー付き： 約150mm（幅）×106mm（高さ） ×72mm（奥行き）
質量 フローなし：約	260g フロー付き：約310g	フローなし：約325g フロー付き：約380g

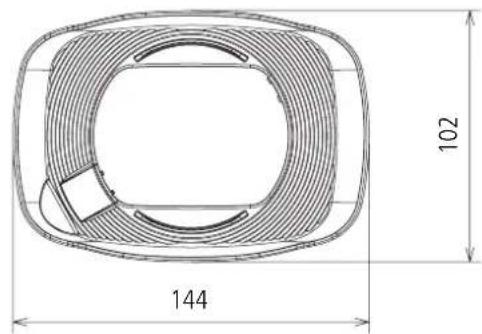

WA-H58 寸法

単位：mm

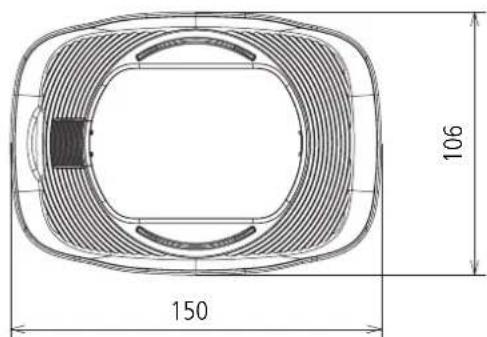

単位：mm

撮影スケール/構成

ハンドルユニット HDU-1/HDU-3

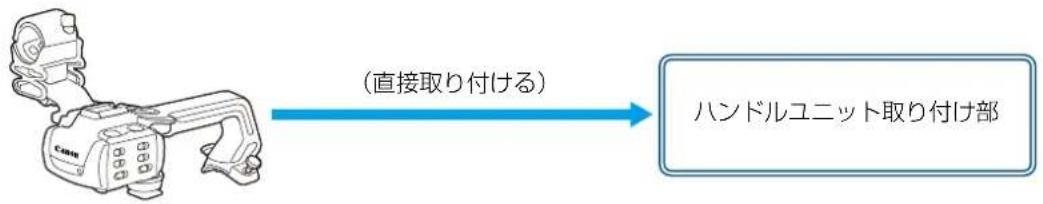

ハンドルユニットHDU-1/HDU-3は、カメラに取り付け、INPUT端子や赤外線リモコン、タリーランプが使用できます。ハンドルユニットの取り付け方法の詳細については、お使いのカメラの使用説明書をご覧ください。

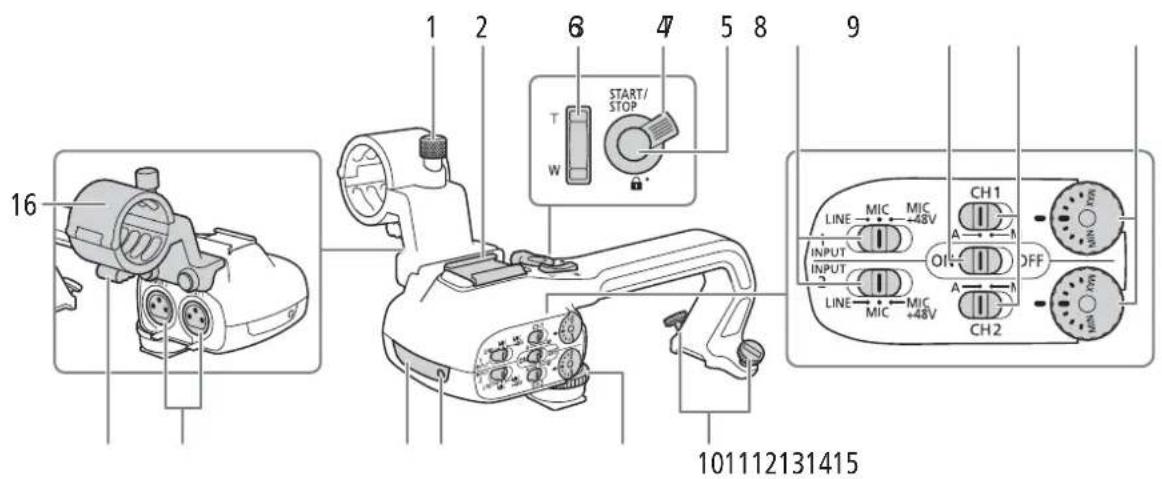

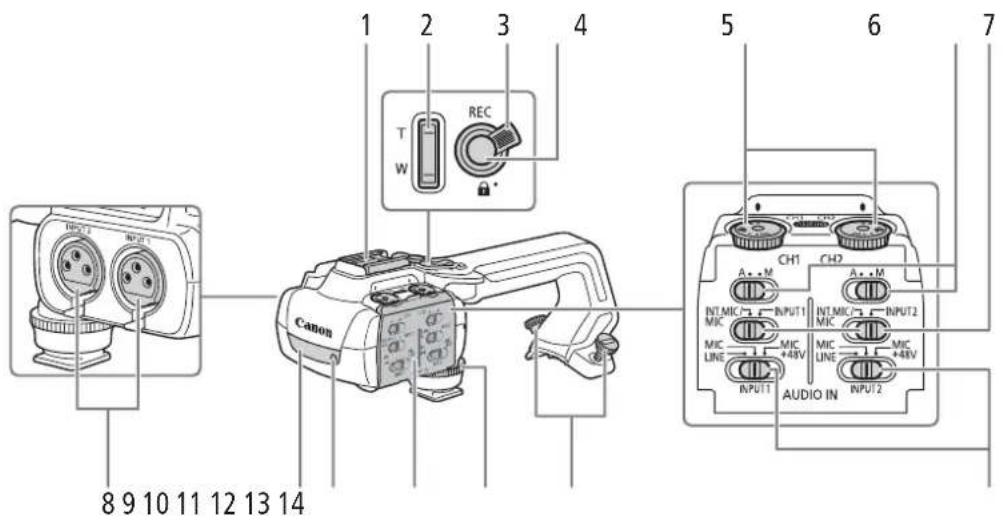

各部の名称

HDU-1

1外部マイク固定ネジ 9録音レベル調整つまみ(CH1/CH2) 2アクセサリーシュー 10ハンドル取り付け穴 3ハンドルグリップ 11ハンドル固定 4マイク 12タリーランプ 5 START/STOP（スタート/ストップ）ボタン 13 赤外線リモコン 6 INPUT 端子感度切替式（INPUT1/INPUT2端子） 14 入力端子 7 INPUT 端子入力切り替えスイッチ 15ヘッドホンジャック 8録音レベル切り替えスイッチ（CH1/CH2）

ヘッドホン

• ロッドアンテナフロント（別売）%を取り付けた。

1外部マイク固定ネジ 2外部マイクホルダー 3 キームルク lamp

ハンドルユニット取り付け

カメラにハンドルユニットを取り付けます。ここでは、HDU-3の取り付け方を例に説明いたします。HDU-1の取り付け方も同様です。

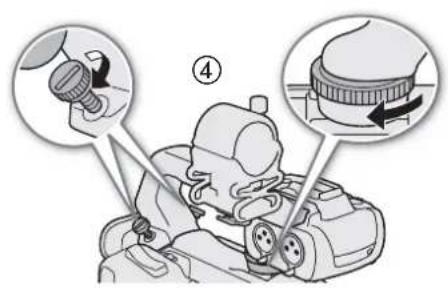

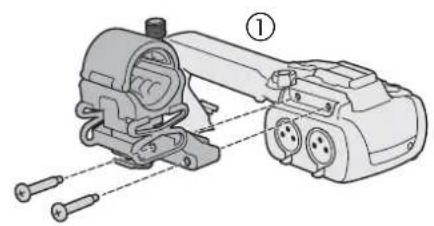

1.カメラの電源を切る 2. +のドライバー（市販）を使用して、ハンドルユニットに付属の2本のネジでマイクホルダーをハンドルユニットに取り付けます（①） 3.ハンドルを後ろから前スロットに差し込み、ハンドル固定部（②）に合わせます。次にハンドル取り付け部（③）に合わせます 4. その状態のネジを回して固定します（④） - ハンドルデバイス取り付け部は、強く締めすぎないでください。

主仕様

	ハンドル HvEBUS
	HDU-1 HDU-3
INPUT 1 端子 / INPUT 2 端子	XLR 3 ヒンヤック (① ハーリド、② ヤット、③ ユーリド)、2 系統 平衡MIC時: 感度: -60 dBu (ボリ HvEBUS 宣示者、フルスケル -18 dB)LINE時: 感度: +4 dBu (ボリ HvEBUS 宣示者、フルスケル -18 dB)Att: 20 dB
動作温度 0°C ~ +40°C
外形寸法 (幅×高さ×奥行さ)	約112×115×180 mm	約112×139×197 mm
質量 約 253g 約 305g

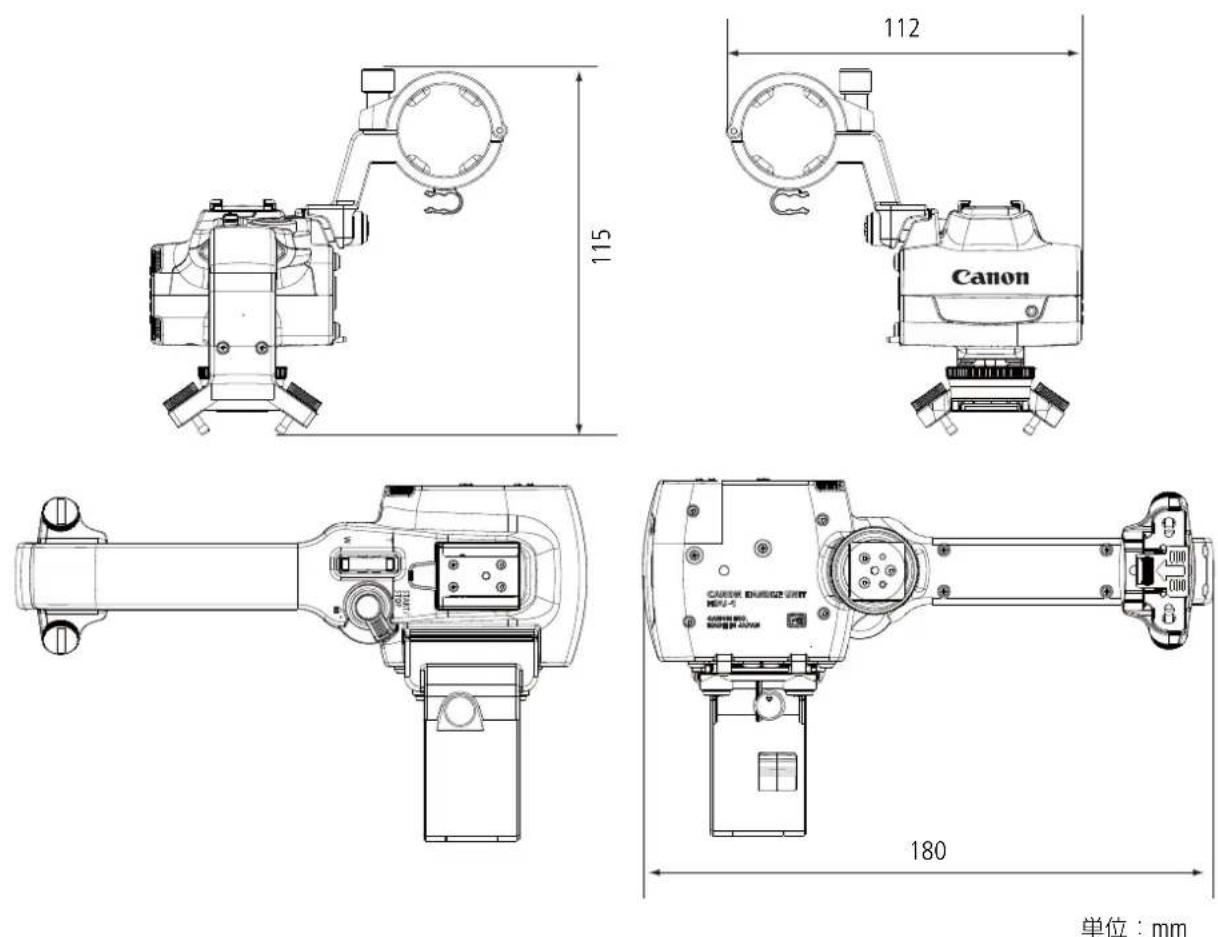

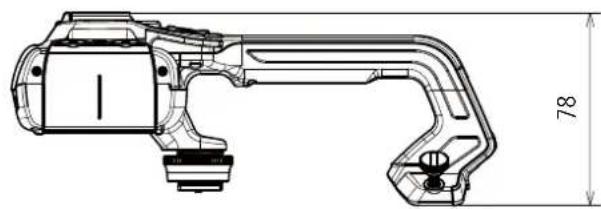

HDU-1寸法図

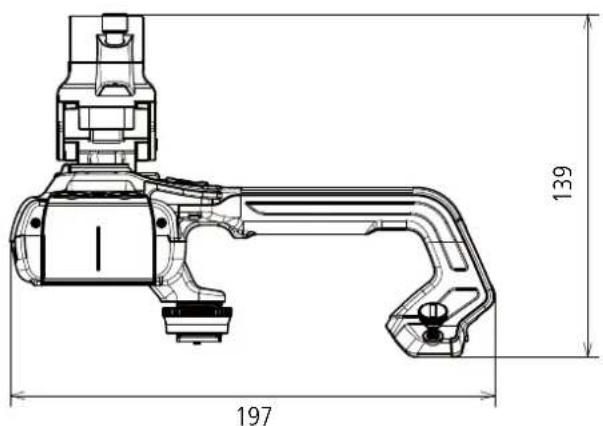

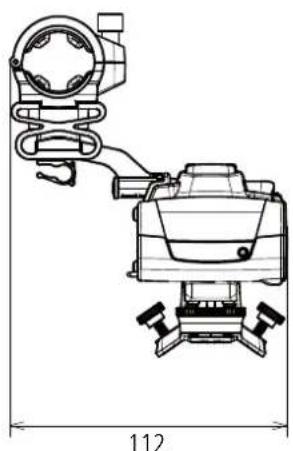

HDU-3寸法図

単位：mm

目次

3 はじめに

9 INPUT端子：INPUT1（右）、INPUT2（左）

10 赤外線ライト

11 撮影ランプ 12 オーディオコントロールカバー 13 ハンドル前端ネジ 14 ハンドル後端ネジ

マイクカートリッジユニット（HDU-3同梱）
